INVENTIAIR CONNECT. Mini-, Midi- & Maxi-Connect. Anslutningar. Mini-Connect: (104 x 28mm)

Transkript

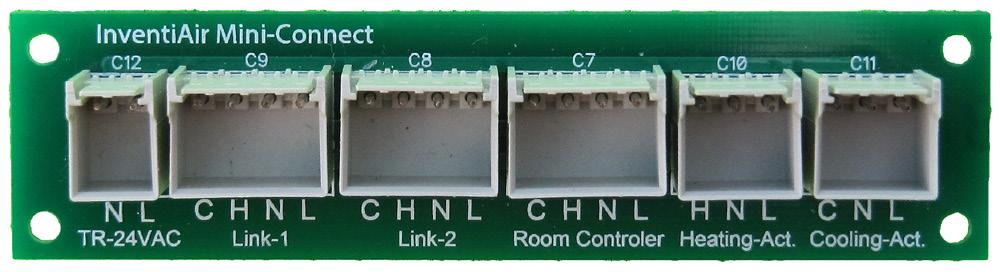

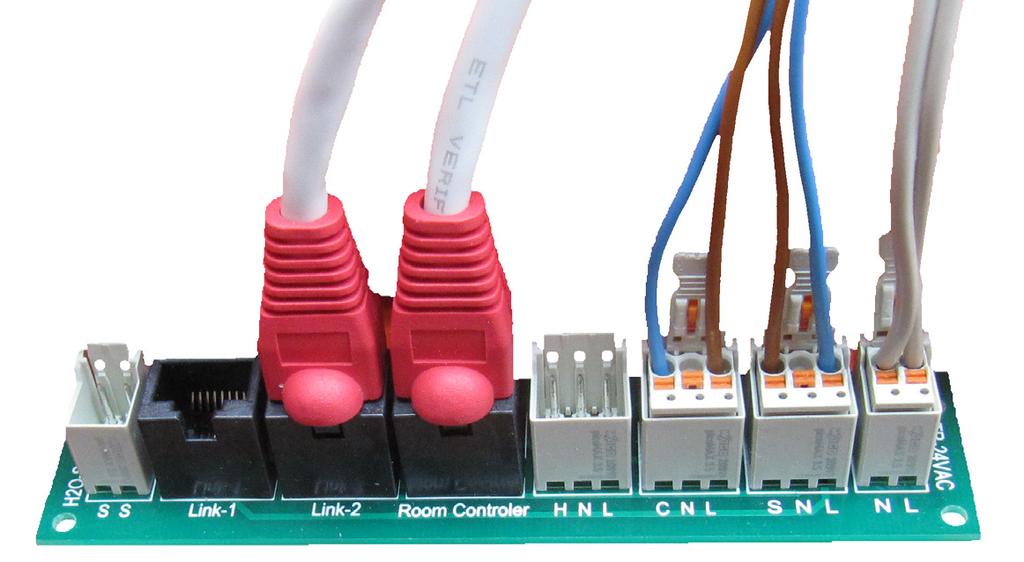

1 INVENTIAIR CONNECT Mini, Midi & MaiConnect InventiAir s Connect familj består av tre olika kopplingskort, som ger en fleibel anslutning av reglerkomponenter i system med fasadapparater och kylbafflar. Mini, Midi och MaiConnect är utvecklat för våra reglerenheter Diwa B, Diwa C och Diwa CD, men kan även användas med andra liknande reglerenheter. Connect täcker hela behovet från basinstallationer upp till avancerade kommunicerande system. Reglersystemet blir därmed mer överskådligt och enklare att installera, drifthålla samt anpassa vid framtida förändringar. Kopplingskorten är försedda med 2 delade kontakter med hona och hane för en enkelt och fleibel inkoppling som bygger på Wago PicoMAX system och Mole RJ45 8pin system för standard CAT5 eller CAT 6 kablar. PicoMa kan efter behov enkelt kopplas med solid eller flertrådig ledare med dimension 0,21,5mm2. MiniConnect: (4 28mm) Anslutningar Vårt minsta kopplingskort har grundläggande funktioner för matningsspänning VAC och inkoppling av termoelektriska ställdon för värme och kyla (V digital on/off eller analog 0V). Med Link utgångarna kan du vidarekoppla matningspänning (N,L) åt två håll och/eller vidarekoppla reglersignalerna för kyla och värme (C,H), till ställdon i enheter som skall styras av samma reglercentral. Tillsammans med InventiAirs reglerenheter kan varje reglecentral samtidigt reglera värme och kyla i upp till st kylbafflar/fasadapparater. C9 C8 C7 C C C7 C8 C9 C C Reglercentral. Matningsspänning till rumsregulator N,L (Nolla, Ledare) samt reglersignaler från reglerenhet till kopplingskort C,H (Cooling, Heating) Link2. Länkning av matningsspänning N L, samt länkning av reglersignal för kyla och värme Link1. Samma som C8. 2 st. Link gör det möjligt att sätta reglerenheten på valfri plats i gruppen. Ställdon värme. För V digital reglering eller analog 0V Ställdon kyla. För V digital reglering eller analog 0V TRVAC. inkommande matningsspänning till sammankopplad reglerzon. N,L (nolla, ledare). Maimal strömbelastning för strömmatning via kort är 6,5A, VAC (0VA). Vid användande av analoga termoställdon 0V, kan reglerzonen utökas till att omfatta ma 20 kylbafflar/fasadapparater. 1

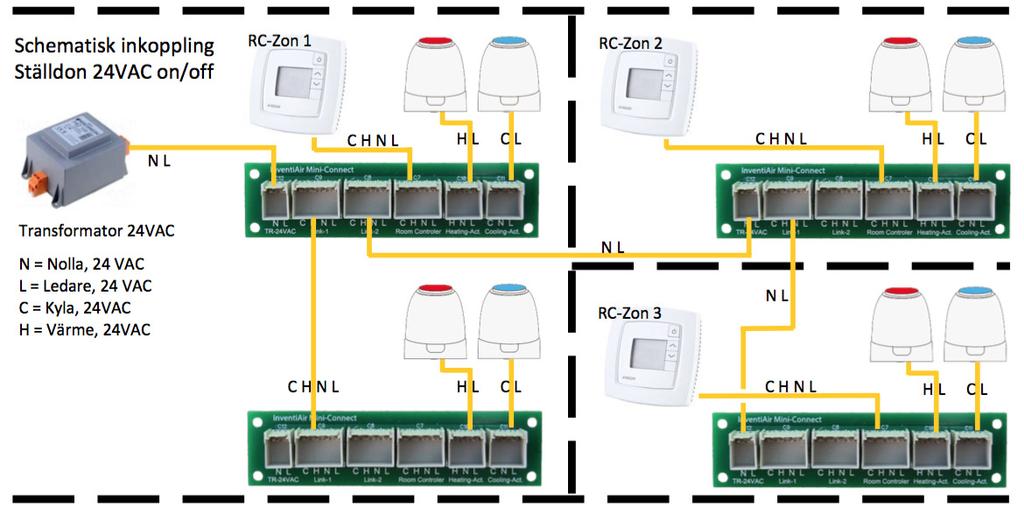

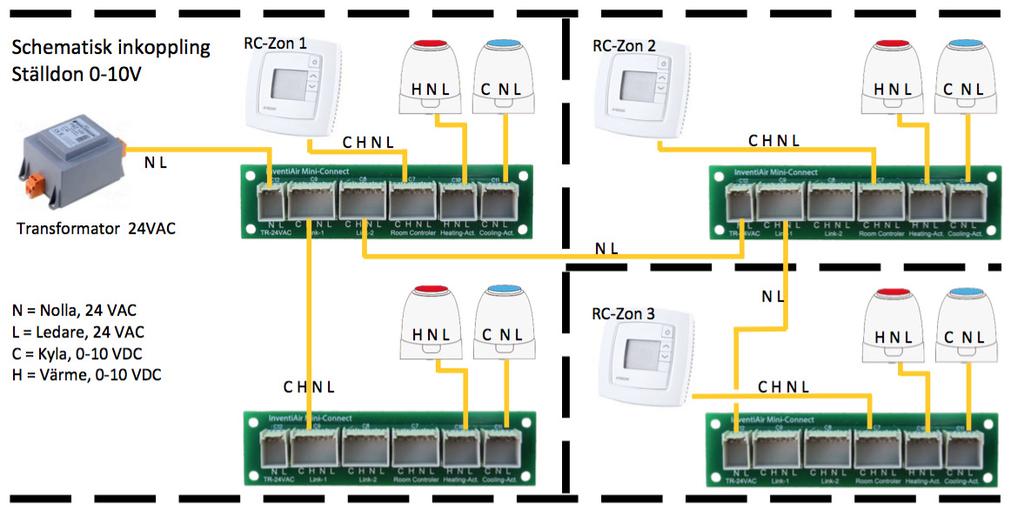

2 MINICONNECT MiniConnect schematisk inkoppling Schematisk inkoppling Ställdon VAC on/off DiwaZon 1 DiwaZon 2 Transformator VAC N=Nolla, VAC L=Ledare, VAC C=Kyla, VAC H=Värme, VAC DiwaZon 3 Schematisk inkoppling Ställdon 0V DiwaZon 1 DiwaZon 2 Transformator VAC N=Nolla, VAC L=Ledare, VAC C=Kyla, 0 VDC H=Värme, 0 VDC DiwaZon 3 2

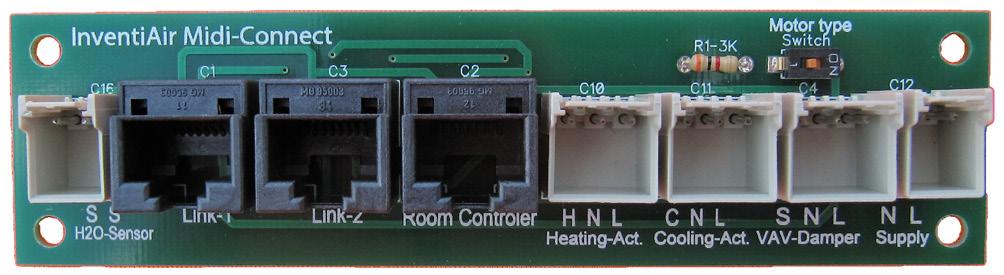

3 MIDICONNECT MidiConnect: (1mm) Anslutningar Kopplingskort för mindre reglerzoner bestående av 1 reglercentral som kan reglera en klimatzon med upp till 4 länkade kylbafflar/fasadapparater. MidiConnect har förutom värme och kyla även anslutning för spjällmotor. En ställbar switch anpassar kortet till de flesta typer av VAC spjällmotorer med 2 läges reglering (on/ off) eller analog reglering (0V, 2V). Midi har även en ingång för en etern kondensgivare, som ansluten till någon av våra reglerenheter Diwa B, Diwa C och Diwa CD har denna funktion integrerad som standard. För att koppla ihop alla klimatenheterna i reglerzonen, använder du en CAT5 eller CAT6 kabel mellan någon av Linkutgångarna (RJ45) i de ingående kopplingskorten. 1 reglercentral kan anslutas till valfritt kopplingskort av de länkade kopplingskorten. Maimal strömbelastning för strömmatning via RJ45 är 1,25 Amp. VAC (30VA) för vardera utgång av värme, kyla, VAVspjäll. Ma samanlagd längd för linkkabel från RC till sista kort är ca m med CAT5 och ca 25m med CAT6 Vid användande av analoga termoställdon 0V och med separat strömförsörjning till varje MidiConnect, kan reglerzonen utökas till att omfatta upp till ca 30 kylbafflar/fasadapparater C1 C2 C3 C4 C C C16 Link1. Vidarebefordran av matningsspänning N,L (Nolla, Ledare) samt reglersignaler för värme, kyla, kondensgivare och spjäll. (Lika som C2 och C3) Link2. (Lika som C1 och C3) Regler central. Matningsspänning till rumsregulator N,L (Nolla, Ledare) samt reglersignaler från reglerenhet till kopplingskort för värme, kyla, kondensgivare och spjäll. (lika som C1 och C2). Reglercentralen kan kopplas till valfritt kopplingskort av de länkade korten VAVspjäll. Utgång för spjäll VAC, 2läges reglering (Min/Ma) eller modulerande (0V/2V). Ställbar switch(*) för motortyp 2läges eller 0/2V Ställdon värme. För V digital reglering eller analog 0V Ställdon kyla. För V digital reglering eller analog 0V TRVAC. inkommande matningsspänning från transformator till sammankopplad reglerzon. N,L (nolla, ledare). Kondensgivare. Detekterar kondens på inkommande kallvattenrör och stänger kylutgång vid kondens. C16 C1 C3 C2 C C C4 * Den ställbara switchen skall vid 2läges reglering sättas på ON på de kopplingskort där reglercentralen ansluter. På övriga kopplingskort bör switchen sättas till 1. Vid analog 0V/2V reglering skall switchen alltid sättas på 1 för samtliga kort i gruppen. 3

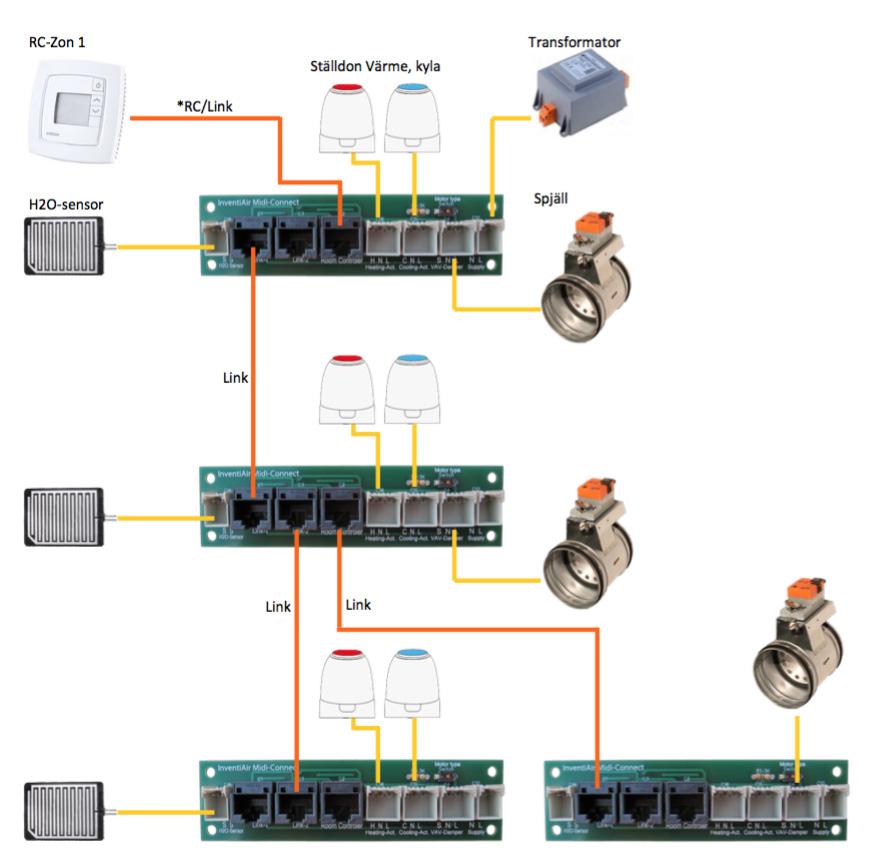

4 MIDICONNECT MidiConnect schematisk inkoppling Ställdon V on/off eller 0V, VAV spjäll 2läges (Min/Ma) eller 0V DiwaZon 1 *Diwa/Link * För specifikation över ledarna i RJ45 kabel, se separat information i detta dokument 4

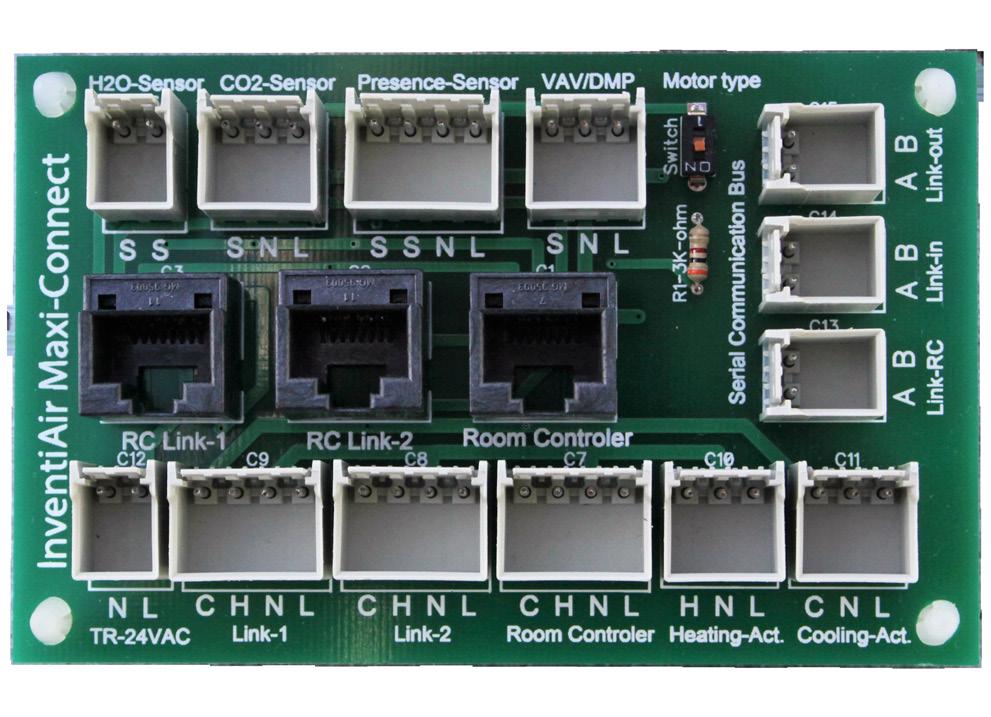

5 MAXICONNECT MaiConnect: (466mm) Anslutningar Ett fleibelt kopplingskort för reglersystem med kommunicerande reglersystem, men som även kan användas i enklare system utan kommunikation. Koppla ihop flera reglerzoner där varje reglerzon kan vara upp till kylbafflar/fasadapparater. MaiConnect har Anslutningar för värme, kyla, CO2givare, närvarogivare, VAVspjäll samt seriebuss kommunikation. En ställbar switch anpassar kortet till de flesta typer av VAC spjällmotorer med 2 läges reglering (on/off) eller analog reglering (0V, 2V). MaiConnect har även en ingång för en etern kondensgivare, som ansluten till våra reglerenheter Diwa C och Diwa CD har denna funktion integrerad som standard. För att koppla ihop alla styrsignaler för klimatenheterna i reglerzonen, använder du en CAT5 eller CAT6 kabel mellan någon av Linkutgångarna (RJ45) i de ingående kopplingskorten. Matningsspänning och styrsignalerna till ställdonen länkas vidare med Wago systemet PicoMa. För mindre reglerzoner med 1 reglercentral och ma 4 länkade kopplingskort, kan strömförsörjning ske via RJ45 kabeln. Vid användande av analoga termoställdon 0V, kan reglerzonen utökas till att omfatta upp till ca 20 kylbafflar/ C16 C1 C4 C2 C5 C3 C6 C13 C C14 C3 C4 C5 C6 C7 C8 C9 C C Regler central. Matningsspänning till rumsregulator N,L (Nolla, Ledare) samt reglersignaler från reglerenhet till kopplingskort för värme, kyla, kondensgivare och spjäll. (lika som C1 och C3). Tre lika RJ45 utgångar gör det möjligt att sätta reglerenheten på valfri plats på valfritt kopplingskort i gruppen samt att vidarekoppla i två riktningar. CO2sensor. Spänningsmatning till etern CO2sensor och 0V till reglercentral från sensorn. Sensorn kan anslutas till valfritt kort i gruppen länkat med RJ45, Närvarogivare. Spänningsmatning till etern närvarogivare där närvaro sluter kretsen mellan de två signalingångarna och frånvaro bryter kretsen. VAVspjäll. Utgång för spjäll VAC, 2läges reglering (Min/Ma) eller modulerande (0V/2V). Ställbar switch (*Se fotnot sid. 5) för motortyp 2läges eller 0/2V. Reglercentral. Matningsspänning till rumsregulator N,L (Nolla, Ledare) samt reglersignaler från reglerenhet till kopplingskort C,H (Cooling, Heating). Link2. Länkning av matningsspänning N L, samt länkning av reglersignal till ställdon för kyla och värme. Link1. Samma som C8. Ställdon värme. För V digital reglering (on/off) eller analog 0V. Ställ don kyla. För V digital reglering (on/off) eller analog 0V. C9 C8 C7 C C TRVAC. inkommande matningsspänning N,L (nolla, ledare) från transformator. Vid användande av analoga termoställdon 0V och kan reglerzonen utökas till att omfatta ma 20 kylbafflar/ fasadapparater. Maimal strömbelastning för strömmatning via RJ45 CAT5 är 1,25 Amp. VAC (30VA) för vardera utgång av värme, kyla, VAVspjäll. Ma samanlagd längd för RJ45 linkkabel från Diwa till sista kort i reglerzonen är ca m med CAT5 och ca 25m med CAT6 (begränsningen gäller då. För strömmatning via Wago är maimal belastning 6,25A VAC (0VA). Anslutningar C1 C2 Link1. Vidarebefordran av matningsspänning N,L (Nolla, Ledare) samt reglersignaler för närvarogivare, kondensgivare och spjäll. (Lika som C2 och C3). Link2. (Lika som C1 och C3). C13 C C16 Seriebuss för komunikation mellan reglercentral och överordnat reglersystem. Tre parallella kontakter för inkommande seriebuss, vidare länkning till nästa kort samt inkoppling av reglercentral. Kondensgivare. Detekterar kondens på inkommande kallvattenrör och stänger kylutgång vid kondens. 5

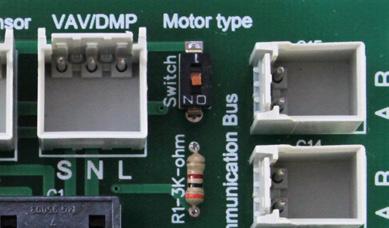

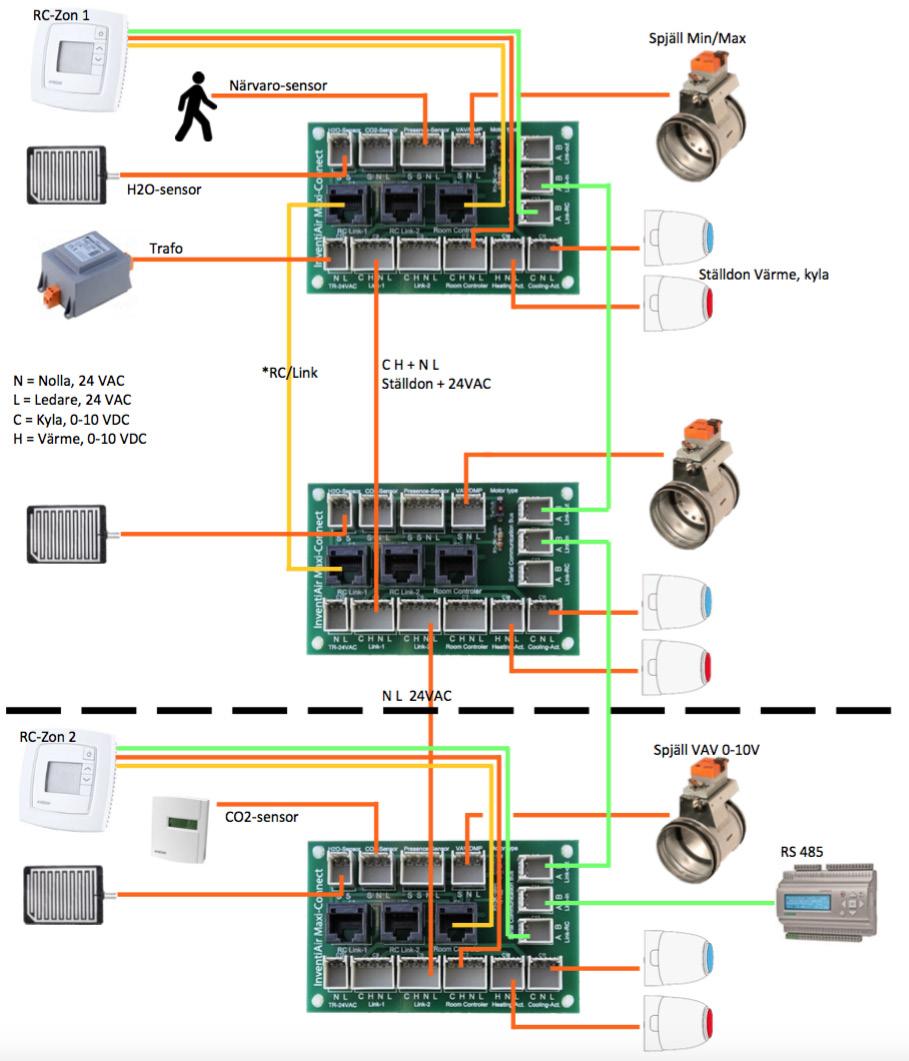

6 MAXICONNECT Anslutningar * Den ställbara switchen skall vid 2läges reglering sättas på ON på de kopplingskort där reglercentralen ansluter. På övriga kopplingskort bör switchen sättas till 1. Vid 0V/ 2V reglering skall switchen alltid sättas på 1 för samtliga kort. Kopplingsplint för samtliga reglercentraler Diwa B/Diwa C/Diwa CD OBS! Vid anslutning av matningsspänning (L N) mellan MaiConnect och kopplingsplint för reglercentral, skall inte kabel 7 och 8 i Patchkabel anslutas i reglerenheten. Var noga med att isolera ändarna för dessa kablar så att dom inte kommer i kontakt med varandra eller med andra kopplingspunkter då dessa är strömförande med V och kan orsaka fel eller kortslutning. MaiConnect schematisk inkoppling Ställdon V on/off eller 0V, VAV spjäll 2läges (Min/Ma) eller 0V DiwaZon 1 Transformator VAC N=Nolla, VAC L=Ledare, VAC C=Kyla, 0 VDC H=Värme, 0 VDC *Diwa/Link DiwaZon 2 * För specifikation över ledarna i RJ45 kabel, se separat information i detta dokument 6

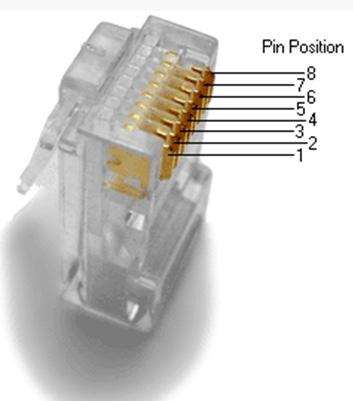

7 INVENTIAIR CONNECT Kablar och anslutningar Pin T568A Color T568B Color Patchkabel CAT5 och CAT6 till RJ45 kontakterna kan vara tillverkad enligt två olika färgscheman där T568B är den absolut vanligast typen. I vår inkopplingsbeskrivning har vi utgått från denna standard. 1 2 White/green stripe Green solid White/orange stripe Orange solid Är din kabel enligt standard T568A, använd översättningstabellen till höger. 3 4 White/orange stripe Blue solid White/green stripe Blue solid 5 White/blue stipe White/blue stipe 6 Orange solid Green solid 7 White/brown stripe White/brown stripe 8 Brown solid Brown solid Kablar och kontakter För anslutning för RJ45 kontakterna mellan kopplingskorten används en patchkabel (nätverkskabel) som uppfyller kraven för CAT5 eller CAT6, där CAT6 är att föredra vid lång kabeldragning för att undvika spänningsfall. Om man vill använda RJ45 som ensam strömförsörjning (standard för MidiConnect, valfritt för MaiConnect) är maimal belastning för vardera utgång av värme, kyla, VAV spjäll 1,25A, VAC (30VA). Ma sammanlagd längd för kabel från Diwa till sista kort är då ca m med CAT5 och ca 25m med CAT6. Se tabell nedan. RJ45T568B till MaiConnect, plint i Diwa RJ45T568B till MidiConnect, plint i Diwa Funktioner Diwa B Diwa C Diwa CD RJ45, kabel Diwa B Diwa C Diwa CD RJ45, kabel Kondenssensor S 1 1 Kondenssensor S 5 2 Spjäll, styrsignal S Närvarosensor S/eller forcerad ventilation S 3 Närvarosensor S/eller forcerad ventilation S 4 CO2 sensor S Ställdon värme *K.K, C7H 4 Ställdon kyla *K.K, C7C 5 Kommunikation data A *K.K, C13A Kommunikation data B *K.K, C13B Matning, VAC L 7 *K.K, C7L 7 Matning, VAC N 8 *K.K, C7N 8 * K.K = etra kabel från Diwa till kopplingskort med PicoMAXkontakt 7

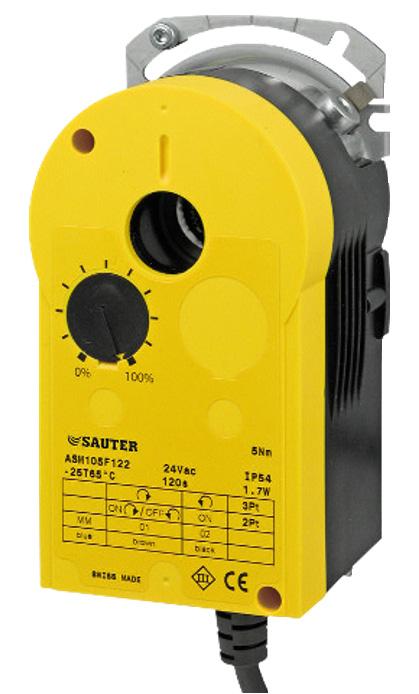

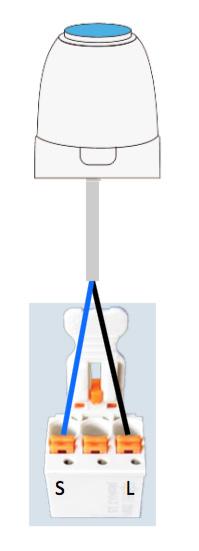

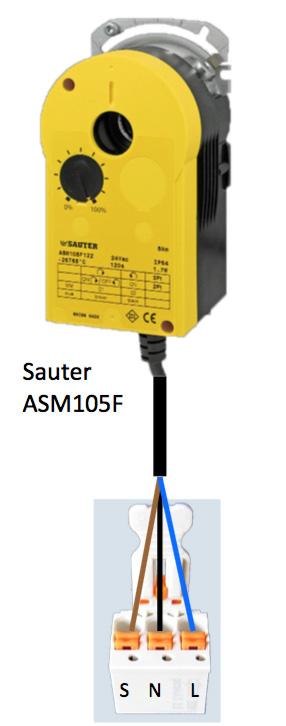

8 INVENTIAIR CONNECT Kopplingsbeskrivning Kopplingsbeskrivning för inkopplade enheter så som till InventiAir Connect Mini/Midi/Mai och som skall re gleras med någon av våra reglerenheter Diwa B, Diwa C eller Diwa CD. Viktigt att tänka på vid inkoppling är att dessa reglerenheter har reglerande signal på nollan. Övriga komponenter som skall kopplas in på kopplingskort som ej angetts i denna beskrivning, kopplas enligt inkopplingstabell på sid. 7 2lägesspjäll MinMa Spjälltyp för 2läges reglering (Min/Ma) eller 0 /2V ställs in i reglerenheten. Vid användande av 2 läges reglering skall även kopplingskortets motortyp switch sättas till ON på det kopplingskort i reglerzonen där reglerenheten kopplas in. (se förklaring på sid. 2) OBS! 2läges reglering med signal nolla innebär att nolla och fas (N L) byter plats vid inkoppling till reglerenheten. Detta framgår inte alltid i kopplingsschema från tillverkaren. Termoelektriska ställdon Termoelektriska ställdon VAC digital on/off (pulsmodulerad utgång) eller analog 0V ställs in i reglerenheten till att passa den typ av ställdon som skall användas. För VAC on/off reglering har det ingen betydelse om kablarna välas. Analog 0 V reglering av ställdon skall kopplas enligt anvisning. Signalingångarna är angivna som C (Cooling) respektive H (Heating) på kopplingskorten. V digital on/off reglering. Kontakt PicoMAX 3P. 0V analog reglering. Kontakt PicoMAX 3P. V digital on/off reglering. Kontakt PicoMAX 3P. 0V analog reglering. Kontakt PicoMAX 3P. 8

9 INVENTIAIR CONNECT InventiAir s rumsregulatorer Funktioner för Diwa Diwa B Diwa C Diwa CD InventiAirs tre rumsregulatorer Diwa B, Diwa C och Diwa CD täcker de flesta behov från enklare zon reglering av värme och kyla i sekvens upp till programmerbara regulatorer för kommunicerande överordnade system som kan hantera de flesta komponenter i ditt klimatsystem och som hjälper dig att effektivisera ditt klimatsystem och minska energianvändningen. För mer detaljerad information om våra reglerenheter, hänvisar vi dig till våra separata broschyrer för dessa en heter. Närvarosensor (PIR) forcerad ventilation Kondenssensor Spjäll, VAV 0V Spjäll forcering (MinMa) CO2, 0V CO2 forcering av/på *1 *1 Ställdon kyla, 0V Ställdon värme, 0V Ställdon kyla, av/på V Diwa B, Diwa C Diwa CD Ställdon värme, av/på V Programerbar Kommunikation RS 483 *1, fungerar med Co2givare som har reläutgång Kopplingsschema för reglerenheter Modell, Diwa B Modell, Diwa C Modell, RCC3DOC 9

10 INVENTIAIR CONNECT Kopplingsschema för reglerenheter Modell, Diwa CD
