Installatörs handbok ACR-226 Ver. 3.0

Storlek: px
Starta visningen från sidan:

Download "Installatörs handbok ACR-226 Ver. 3.0"

Transkript

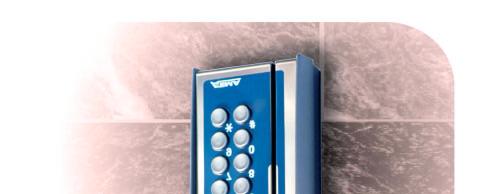

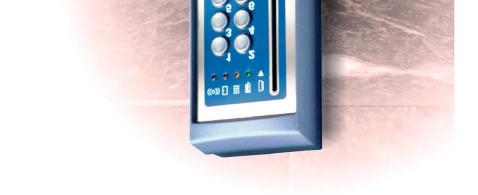

1 Installatörshandbok AXCARD ACR-226 Ver. 3.0

2 Ver. 3.0 AXCARD INNEHÅLLSFÖRTECKNING ACR-226 INTRODUKTION...2 INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING...2 ALT. 1 INLÄGGNING AV PROGRAMMERINGSKOD....2 ALT. 2 INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT...3 BYTE AV EPROM....3 PERSONLIG KOD (PIN)....3 MONTERING ACR BILD PÅ KRETSKORT ACR ANSLUTNINGAR ACR PROGRAMMERING AV SPECIALPARAMETRAR...7 # KORTPARAMETRAR....7 # BESÖKSKORTSPARAMETRAR....8 # PRINTERHASTIGHET....8 # PARAMETER FÖR MODEMSTYRNING....9 # 66 ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC...9 # TIDZON FÖR FJÄRRÖPPNING....9 INKOPPLING AV PRINTER INKOPPLING AV ISOLATOR LD-3K...11 INKOPPLING AV ISOLATOR LD

3 AXCARD Ver. 3.0 INTRODUKTION. AXCARD ACR-226 Kortläsaren har ett relä som har en fri växlande kontakt. På de jackbara plintarna finns ingångar för öppningsknapp, dörrkontakt extern sabotage switch. En separat kontakt (K2) finns för anslutning av printer/pc, kabel för detta medföljer. ACR-226 hanterar passerkort, besökskort. Den har årskalender med automatisk vinter/sommartid, 8 behörighetsgrupper, 63 tidzoner och 7 säkerhetsnivåer. Den har dessutom dörrövervakning. Den kan kopplas samman i system med eller utan AXBASE. Enheten är försedd med knappsats samt tre lysdioder och summer för indikering under programmering. Matningsspänningen kan vara 12-30VDC filtrerad eller 12-18VAC strömförbrukningen är max. 250mA. Använd AXEMAS transformator för att undvika problem. INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING. Innan programmering påbörjas skall kortläsaren initieras med en speciell kod, (se nedan.) Denna kod tömmer minnet sätter upp tidszoner och div. parametrar, den anger också språk för printerutskrifter. Initieringskoden är för Sverige. INITIERING OCH NOLLSTÄLLNING AV MINNET. - Öppna kortläsaren. - Tryck på RST-knappen (1 pip hörs), släpp den (2 pip hörs). - Slå (2 pip hörs).tryck # (6 pip hörs). OBS! Minnet töms! För att kunna programmera läsaren och skriva ut information från densamma krävs att den ansvarige har en "nyckel". Denna nyckel kan vara en sexsiffrig kod eller om man vill ha högsta säkerhet kan man välja en sexsiffrig kod + kort. Detta är naturligtvis för att hindra obehöriga att manipulera anläggningen. ALT. 1 INLÄGGNING AV PROGRAMMERINGSKOD. - Tryck på RST-knappen. - Knappa in en 6-siffrig kod på knappsatsen. - Tryck #. Programmeringskoden är nu inlagd. - Stäng kortläsare. Följande Programmeringskoder kan ej användas: ,

4 Ver. 3.0 AXCARD ALT. 2 INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT. OBS! Gäller endast vid manuell programmering EJ AXBASE. - Tryck in RST-knappen. - Knappa in en 6-siffrig kod på knappsatsen. - Drag det för programmering avsedda kortet genom kortläsaren. - Tryck #. Programmeringskortet med tillhörande programmeringskod är nu inlagt. - Stäng kortläsaren. Programmeringskortet kan även användas som passerkort Lägg in ett kort på följande vis för att prova läsaren: - Ställ läsaren i programmeringsläge med Din programmeringskod/kort. - Tryck # 01 drag kort tryck # * - Dra kortet och dörren ska öppna. Skall läsaren ingå i ett nätverk gå vidare till AXNET manualen. BYTE AV EPROM. Lås upp enheten dra loss plintarna och lyft ur fronten. Lossa sen de tre skruvar som håller det undre kortet, CPU-kortet. Jacka ur kortet. Ta bort det gamla EPROMet genom att sätta in en liten skruvmejsel mellan EPROMet och IC-hållaren som sitter i kretskortet. OBS!! Notera hur den lilla halvmånen på ena kortsidan sitter. Vrid mejseln så att EPROMet kommer upp. Se till att mejseln inte går ned i kretskortet under EPROMet. Sätt det nya EPROMet i hållaren med markeringen halvmånen som den satt innan. Se till att alla ben går ned i hållaren och inte böjs när EPROMet trycks ned. PERSONLIG KOD (PIN). Se användarhandbok AXCARD. 3

5 AXCARD Ver. 3.0 MONTERING ACR-226. Kortläsaren bör normalt placeras ca. på 1,5m höjd. Om den skall användas av rullstolsburna personer är det dock lämpligt med en lägre placering, förslagsvis 1m. Installera läsaren på följande vis: - Öppna läsaren med den medföljande nyckeln. - Ta bort frontpanelen. - Skruva fast läsarlådan på väggen - Sätt vid behov en skruv i det större hålet i lådans nedre vänstra hörn och justera längden så att den påverkar sabotageswitchen på frontkortet. - Anslut kablarna i enlighet med inkopplingstabellen. - Sätt tillbaks frontpanelen och lås lådan. - Förvara nyckeln det på säker plats. Kabellintag. Sedd bakifrån KABELINTAG I TERMINALLÅDA 4

6 Ver. 3.0 AXCARD BILD PÅ KRETSKORT ACR-226. ANSLUTNINGAR ACR-226. Plint PL1 Plint PL2 - För anslutning av MATNINGSSPÄNNING DÖRRKONTAKT, FJÄRRÖPPNING DÖRRKONTAKT, SABOTAGESWITCH och ELLÅS. - För anslutning av TVÅTRÅDSKOMMUNIKATION. RST används för att "INITIERING" ( uppstartning ) och "INLÄGGNING AV PROGRAMMERINGSKOD". NODE används för att bestämma "LÄSARADRESS" när flera läsare är sammankopplade via tvåtrådskommunikation. Byglarna TERM är för terminering av första och sista läsaren i ett nätverk. För terminering flytta byglarna till den vänstra positionen. Kontakten K2 är till för att ansluta PRINTER eller PC med den medföljande kabeln. Sätt bygeln för spänningsmatning på 12 resp. 24 beroende på strömförsörjning. Lysdiod LD5 indikerar kommunikation. 5

7 AXCARD Ver. 3.0 Matningsspänningen skall anslutas till PL1:1 och PL1:2. Om spänning skall läggas ut till ellåset, skall en bygel läggas mellan PL1:2 och PL1:3. Låset ansluts mellan PL1:1 och PL1:4. Lås med omvänd funktion ansluts mellan PL1:1 och PL1:5. Fjärröppningsknappen ansluts mellan PL1:7 och PL1:8. Sabotageswitchen ansluts mellan PL1:9 och PL1:10. Switchen som sitter på kortet är sluten om skruven justerats till rätt längd. Den anslutna larmslingan får vara max. 30VDC - 100mA. Dörrövervakningskontakten ansluts mellan PL1:6 och PL1:8 6

8 Ver. 3.0 AXCARD PROGRAMMERING AV SPECIALPARAMETRAR. # KORTPARAMETRAR. Med detta kommando kan man ändra från vilken position på kortet man vill börja läsa och hur många tecken. - Slå din programmeringskod. - Tryck # Slå positionen ( två siffror ) - Slå antal tecken ( två siffror max 08 ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex:. # # läs sex siffror fr. o m pos. 5. Axcards standardinställning är # Denna inställning innebär följande: Om Du har 16 siffror eller mer, läser den pos. 9 till 16. Har Du 8 till 15 siffror läser den de 8 sista siffrorna. Har Du mindre än 8 siffror läser den de siffror som finns och lägger till inledande nollor så att det blir 8 siffror. OBS! Om Du ändrar från standardinställningen innebär det att Du inte kan använda kort av olika typ. Med kommandot kan man ändra så att kortläsaren läser de siffror som slås på knappsatsen som ett kortnummer. I detta läge fungerar endast knappsatsen och inte kortläsaren. Kommandot följs av två siffror som anger antalet siffror i koden. Tillåtna värden är: 02, 04, 06 och 08. Koderna programmeras med kommandot #01 och måste innehålla 8 siffror. Koden 1234 måste programmeras Ex: # Programmerat värde kontrolleras genom utskrift # läs en fyrsiffrig kod från knappsatsen. 7

9 AXCARD Ver. 3.0 # BESÖKSKORTSPARAMETRAR. Med detta kommando kan man välja om besökstiden skall räknas i timmar, dagar, månader eller gånger. Om man valt dagar sker framräkning klockan Har man valt månad sker framräkningen den första i månaden vid samma klockslag. Har Du flera läsare sammankopplade i ett system, sker räkningen för systemet och inte för varje läsare. Du får heller inte ha olika parametrar på läsarna i ett system. Parametern gäller också för samtliga besökskort. - Slå din programmeringskod. - Tryck # Slå 0 = minuter, 1 = timmar, 2 = dagar, 3 = månader eller 4 = gånger. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex. # # besökstiden räknas i dagar Programmerat värde kontrolleras genom utskrift # # PRINTERHASTIGHET. Med detta kommando kan man ändra på antalet tecken/sek som skickas ut från läsaren. Detta gör det möjligt att anpassa olika printrar utan att använda en DTRsignal. Möjliga värden är 10 till 240 tecken/sek. Max teckenhastighet för respektive baudhastighet är: 300 baud 30 t/s 600 baud 60 t/s 1200 baud 120 t/s 2400 baud 240 t/s - Slå din programmeringskod. - Tryck # Slå tecken/sek ( 3 siffror ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # Programmerat värde kontrolleras genom utskrift # Axcards standardinställning är 1200 baud med 120 t/s 30 tecken per sekund 8

10 Ver. 3.0 AXCARD # PARAMETER FÖR MODEMSTYRNING. Med detta kommando kan man bestämma antalet ringsignaler före svar vid modemuppringning. (används endast tillsammans med AXBASE-programmet) - Slå din programmeringskod. - Tryck # Slå 0 för normal funk. - Slå 1-9 för 1 till 9 signaler före svar. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # modemet svarar efter tre signaler Programmerat värde kontrolleras genom utskrift # # 66 ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC. - Slå din programmeringskod. - Tryck # 66 - Slå < 1200 > = 1200 baud < 2400 > = 2400 baud < 4800 > = 4800 baud - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 89. Efter initiering är 1200 baud inställt. # TIDZON FÖR FJÄRRÖPPNING. - Slå din programmeringskod. - Tryck # Slå < starttid > < stopptid > < dagtyper > - Tryck #. Tidzonsfunktionen lagras i minnet och läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # fjärröppnings knappen fungerar mellan och måndagar t.o.m. fredagar. Denna tidzon är till vid leverans av läsaren uppsatt så att fjärröppningen alltid fungerar. 9

11 AXCARD Ver. 3.0 INKOPPLING AV PRINTER. GND = signaljord ( 0 V ) RxD = Data in ( till kortläsare ) TxD = Data ut ( från kortläsare ) ingång utgång På ACR-226 kopplas Printern/PCn in med den medföljande specialkabeln. anslut kabelkontakten på K2 på kortet. Kapa kabeln till lämplig längd och anslut i modularjacket. 10

12 Ver. 3.0 AXCARD INKOPPLING AV ISOLATOR LD-3K. 1 GRÖN Txd 2 BRUN Rxd 3 GUL Gnd ,24V LD1 Lyser = matn. Spänning för hög. LD2 Indikerar Rxd PL3: GND TxD RxD LD1 LD3 LD3 Indikerar TxD PL2: GND RxD TxD LD2 11

13 AXCARD Ver. 3.0 INKOPPLING AV ISOLATOR LD GRÖN Txd 2 BRUN Rxd 3 GUL Gnd 12

14 Passagekontroll AB Box STOCKHOLM Installerad av: Tel: Fax: Telefon:
