1 Emotron I/O-kort 2.0 Option Bruksanvisning Svensk

2

3 I/O-kort 2.0 Option Bruksanvisning - Svensk Dokumentnummer: Utgåva: r0 Utgivningsdatum: Copyright CG Drives & Automation Sweden AB CG Drives & Automation förbehåller sig rätten att ändra specifikationer och illustrationer i texten utan vidare information. Innehållet i detta dokument får inte kopieras utan särskilt tillstånd från CG Drives & Automation Sweden AB.

4

5 Säkerhet Bruksanvisning Börja alltid med att läsa igenom bruksanvisningen! Eftersom denna option är ett komplement till omriktaren, måste användaren vara bekant med de ursprungliga anvisningarna i handboken för huvudprodukten. Användaren ska känna till alla säkerhetsanvisningar, varningar etc. som nämns i denna bruksanvisning. Säkerhetsanvisningar Läs säkerhetsanvisningarna i bruksanvisningen för huvudprodukten. Installation Installation, igångkörning, mätningar, etc., av eller på huvudprodukten får endast utföras av personal som har tillräckliga tekniska kvalifikationer för uppgiften. Installation måste utföras i enlighet med gällande standarder. Säkerställ att erforderliga säkerhetsåtgärder vidtas. VARNING! Vidta alla erforderliga säkerhetsåtgärder under installation och driftsättning för att förhindra personskada, till exempel till följd av okontrollerad last. Vid öppning av frekvensomriktaren VARNING! Slå alltid från strömförsörjningen och vänta minst 7 minuter innan frekvensomriktaren öppnas, så att buffertkondensatorerna hinner laddas ur. Vidta alltid erforderliga säkerhetsåtgärder innan frekvensomriktaren öppnas, även om anslutningarna för styrsignaler och byglingar är isolerade från nätspänning. CG Drives & Automation r0

6 CG Drives & Automation r0

7 Innehållsförteckning 1 Introduktion Beskrivning Installation Flatkabelpolarisering Mekanisk montering Montera det första optionskortet Montera ett andra optionskort Anslutningar och funktioner Kortlayout Användaranslutningar Lysdioder Interna anslutningar Använda ingångarna Tröskelvärden för digitala ingångar Funktioner Menyer och parameterinställningar CG Drives & Automation r0 1

8 2 CG Drives & Automation r0

9 1 Introduktion I/O-kortet är ett optionskort för frekvensomriktare. Längre fram i den här bruksanvisningen refererar vi till huvudprodukten. I/O-kortet erbjuder ytterligare tre galvanisk isolerade digitala ingångar och ytterligare tre programmerbara reläutgångar. De digitala ingångarna och reläutgångarna är namngivna enligt nedan. Bx DigInx eller Relayx, där B står för optionskort och DigIn för digital ingång. X kan vara 1, 2 eller 3. Kortnumret är 1 om optionskortet är monterat i platsen märkt 1 på montageplåten. Exempel B2 DigIn3 Digital ingång nummer 3 Kortnummer 2 optionskortet är monterat i plats 2 När optionen I/O board 2.0 installerats, detekteras det automatiskt av programvaran, varefter tillhörande menyer visas och aktiveras i huvudproduktens inställningsmeny. 1.1 Beskrivning Den här handboken beskriver installation och användning av I/O-optionskort. Denna option kan byggas in i nedanstående frekvensomriktartyper. FDU 2.0 VFX 2.0 Mottagning och uppackning Kontrollera leveransen. Leveransen ska omfatta I/O-kort Monteringsmaterial enligt kapitlet Installation Denna bruksanvisning Kontrollera leveransen med avseende på synliga skador. Installera inte om skador påträffas. Om skador upptäcks, eller om någonting saknas i försändelsen, kontaktar du leverantören. CG Drives & Automation r0 Introduktion 3

10 4 Introduktion CG Drives & Automation r0

11 2. Installation Det här kapitlet beskriver hur montageplåten för optioner samt optionskort monteras i huvudprodukten. Upp till tre olika optionskort och ett kommunikationskort kan monteras. 2.1 Flatkabelpolarisering Flatkabeln är färgmärkt på ena sidan och har en tapp på hankontakten. Denna sida ska passas in i honkontakten på styrkort respektive optionskort, där det finns ett litet hål i kortet. Figur 1 Flatkabelpolarisering! FÖRSIKTIGHET! Felaktig anslutning kan skada både optionskortet, styrkortet och extern utrustning. CG Drives & Automation r0 Installation 5

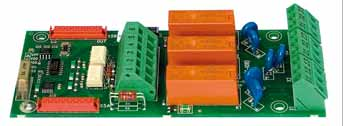

12 2.2 Mekanisk montering Låt huvudprodukten vara avstängd minst 7 minuter, för att säkerställa att kondensatorerna laddats ur, innan fortsatt installation. Kontrollera också att ingen extern utrustning, som är ansluten till drivsystemets gränssnitt, är påslagen. OBS! Korrekt installation är nödvändig för att EMC-kraven ska uppfyllas och för att optionen ska fungera korrekt Montageplåt för optionskort Monteringssats för optionen Optionsmontageplåten måste monteras för att optioner ska kunna monteras. Montageplåten kan redan vara monterad i huvudprodukten. Om så är fallet går du direkt till 2.3, sidan 8 för vidare monteringsanvisningar. Optionsmonteringssatsen innehåller nedanstående delar. Färgmärkt Figur 2 Optionsmonteringssats En montageplatta med platser märkta C, 1, 2 och 3. C = kommunikationsoption. 2 skruvar En 16-polig flatkabel för anslutning till styrkort när ett optionskort monteras på position 1. 6 Installation CG Drives & Automation r0

13 Montering 1. Strömförsörjningen ska vara frånslagen minst 7 minuter innan frekvensomriktaren öppnas. 2. Öppna dörren till frekvensomriktaren. 3. Placera optionsmontageplåten över styrkortets montageplåt, så som framgår av Figur 3. Den kan bara vändas på ett håll. 4. För optionsmontageplåten mot styrkortets skruvplint för att passa in skruvhålen. Håll sidan med skruvhålen något uppåtvinklad så att RJ45- kontakten kan passas in i sitt hål. OBS! Var försiktig så att inte RJ45-kontakten (anslutning till kontrollpanelen) skadas. Se bild nedan. 5. Fäst plåten med de två skruvarna. RJ45-kontakt Figur 3 Montera optionsmontageplåten på styrkortet. CG Drives & Automation r0 Installation 7

14 2.3 Montera det första optionskortet Det första optionskortet monteras alltid på platsen märkt 1 på montageplåten. I det här exemplet antar vi att inga andra optionskort är installerade. Monteringssats för optionen Optionskort och fyra skruvar. 16-polig flatkabel för anslutning mellan två optionskort. Isoleringsskiva. Montering 1. Anslut den 16-poliga flatkabeln till plinten X5 på styrkortet, med kabeln nedåt, så som framgår av Figur 4. OBS! Flatkabelns polarisering framgår av kapitel 2.1, sidan 5. Figur 4 Flatkabel ansluten till styrkort. 2. Placera isolerskivan över de korta distanserna på platsen märkt 1 på montageplåten. Den uppåtböjda kanten ska monteras mot styrkortsgränssnittet, som i figuren nedan. 8 Installation CG Drives & Automation r0

15 Figur 5 Monterad isolering. 3. Anslut andra änden av den 16-poliga flatkabeln till plinten X5A på optionskortet. Kontrollera att kabeln är korrekt vänd, så som framgår av 2.1, sidan 5. OBS! Anslut hankontakten till optionskortet på samma sätt som till styrkortet. Tappen på hankontakten ska passas in i hålet i kretskortet. CG Drives & Automation r0 Installation 9

16 Figur 6 Flatkabel ansluten till optionskort 4. Placera optionskortet på distanserna. 5. Fäst kortet med de fyra skruvarna. Figur 7 Monterat optionskort 10 Installation CG Drives & Automation r0

17 2.4 Montera ett andra optionskort 1. Placera isolerskivan på distanserna i optionskortplatsen märkt 2 eller 3. Kortet måste placeras i platsen närmast det redan monterade optionskortet. OBS! Placera isolerskivan med den uppåtvända kanten mot styrkortets gränssnitt, för att åstadkomma korrekt elektrisk isolering mellan optionskorten. 2. Placera optionskortet på distanserna. 3. Fäst optionskortet på distanserna med de fyra skruvarna. 4. Anslut den korta flatkabeln mellan plint X5B på det första optionskortet och plint X5A på det optionskort som precis monterats. Flatkabelanslutning Figur 8 Två optionskort monterade på samma optionsmontageplåt. CG Drives & Automation r0 Installation 11

18 12 Installation CG Drives & Automation r0

19 3 Anslutningar och funktioner 3.1 Kortlayout X5a Status X5b D4 D5 D6 X D1 D2 D3 X1 X2 X NC C NO NC C NO NC C NO Figur 9 Kortlayout för I/O board 2.0 CG Drives & Automation r0 Anslutningar och funktioner 13
