Ledningsdragning och felsökning Pascal
|
|
|
- Alf Forsberg
- för 8 år sedan
- Visningar:
Transkript

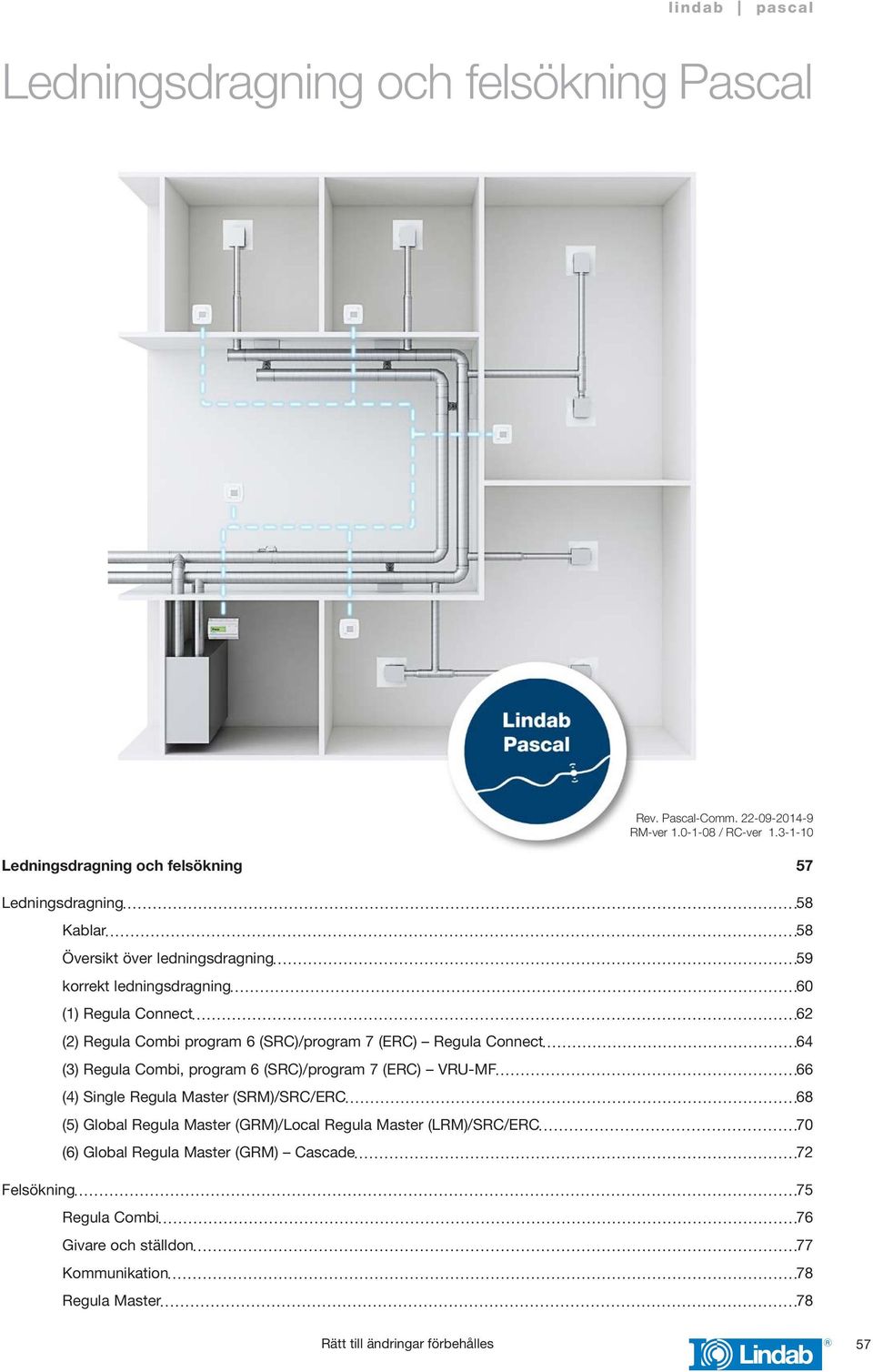

1 edningsdragning och felsökning Rev. -Comm RM-ver.0--0 / RC-ver.--0 edningsdragning och felsökning 5 edningsdragning 5 Kablar 5 Översikt över ledningsdragning 59 korrekt ledningsdragning 60 () Regula Connect 6 () Regula Combi program 6 (SRC)/program (ERC) Regula Connect 64 () Regula Combi, program 6 (SRC)/program (ERC) VRU-MF 66 (4) Single (SRM)/SRC/ERC 6 (5) Global (GRM)/ocal (RM)/SRC/ERC 0 (6) Global (GRM) Cascade Felsökning 5 Regula Combi 6 Givare och ställdon Kommunikation 5

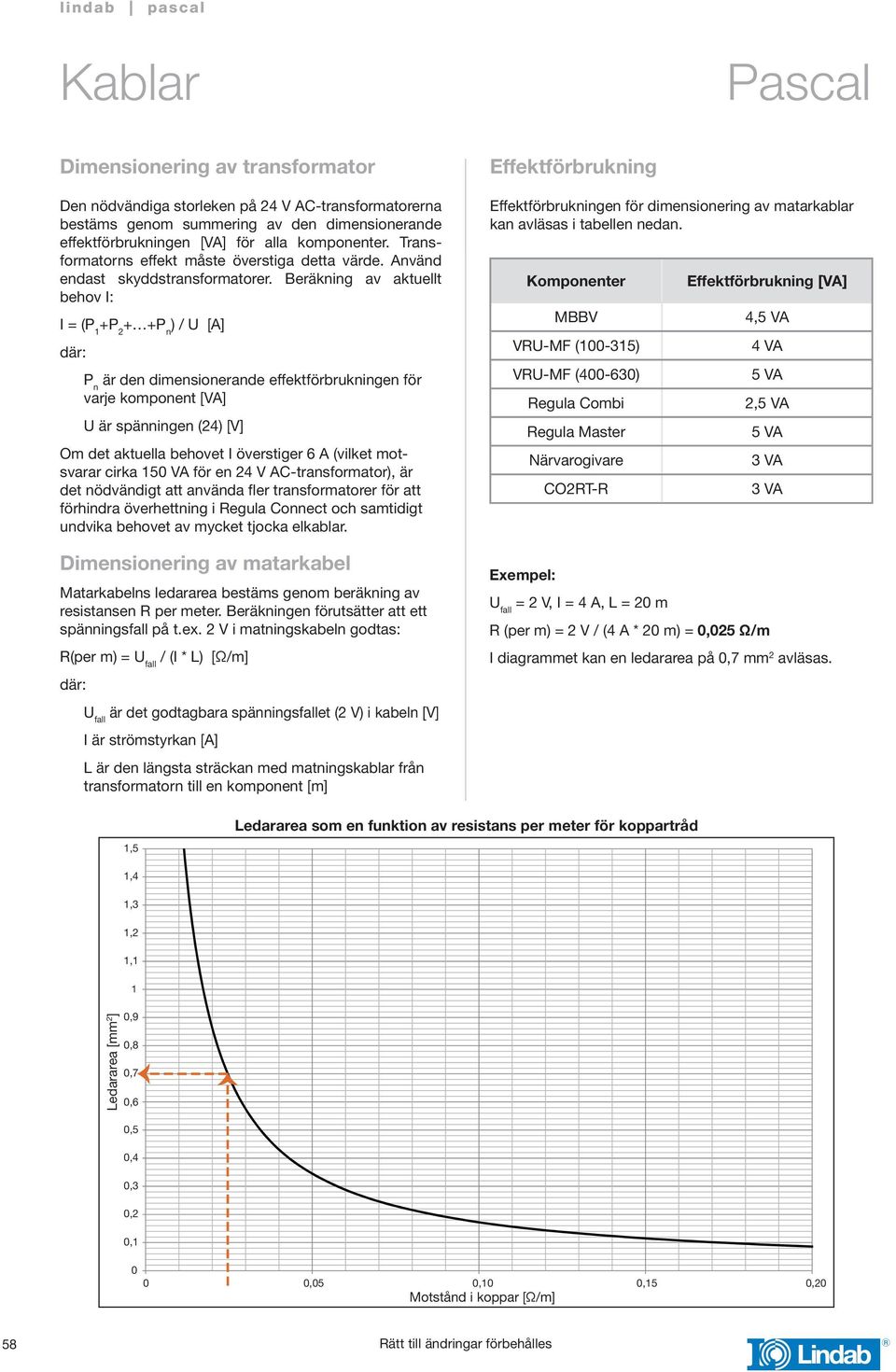

2 Kablar Dimensionering av transformator Den nödvändiga storleken på 4 V AC-transformatorerna bestäms genom summering av den dimensionerande effektförbrukningen [VA] för alla komponenter. Transformatorns effekt måste överstiga detta värde. Använd endast skyddstransformatorer. Beräkning av aktuellt behov I: I = (P +P + +P n ) / U [A] där: P n är den dimensionerande effektförbrukningen för varje komponent [VA] U är spänningen (4) [V] Om det aktuella behovet I överstiger 6 A (vilket motsvarar cirka 50 VA för en 4 V AC-transformator), är det nödvändigt att använda fler transformatorer för att förhindra överhettning i Regula Connect och samtidigt undvika behovet av mycket tjocka elkablar. Dimensionering av matarkabel Matarkabelns ledararea bestäms genom beräkning av resistansen R per meter. Beräkningen förutsätter att ett spänningsfall på t.ex. V i matningskabeln godtas: R(per m) = U fall / (I * ) [Ω/m] där: U fall är det godtagbara spänningsfallet ( V) i kabeln [V] I är strömstyrkan [A] är den längsta sträckan med matningskablar från transformatorn till en komponent [m] Effektförbrukning Effektförbrukningen för dimensionering av matarkablar kan avläsas i tabellen nedan. Exempel: Komponenter MBBV VRU-MF (00-5) VRU-MF (400-60) Regula Combi ärvarogivare CORT-R U fall = V, I = 4 A, = 0 m Effektförbrukning [VA] 4,5 VA 4 VA 5 VA,5 VA 5 VA VA VA R (per m) = V / (4 A * 0 m) = 0,05 Ω/m I diagrammet kan en ledararea på 0, mm avläsas.,5 edararea som en funktion av resistans per meter för koppartråd,4,,, Wire edararea cross section [mm Area ] [ mm ] 0,9 0, 0, 0,6 0,5 0,4 0, 0, 0, 0 0 0,05 0,0 Copper Motstånd Resistance i koppar [ Ω/m ][Ω/m] 0,5 0,0 5
![Beräkning av aktuellt behov I: I = (P +P + +P n ) / U [A] där: P n är den dimensionerande effektförbrukningen för varje komponent [VA] U är spänningen (4) [V] Om det aktuella behovet I överstiger 6 A](/docs-images/43/8156963/images/page_2.jpg "(vilket motsvarar cirka 50 VA för en 4 V AC-transformator), är det nödvändigt att använda fler transformatorer för att förhindra överhettning i Regula Connect och samtidigt undvika behovet av mycket")

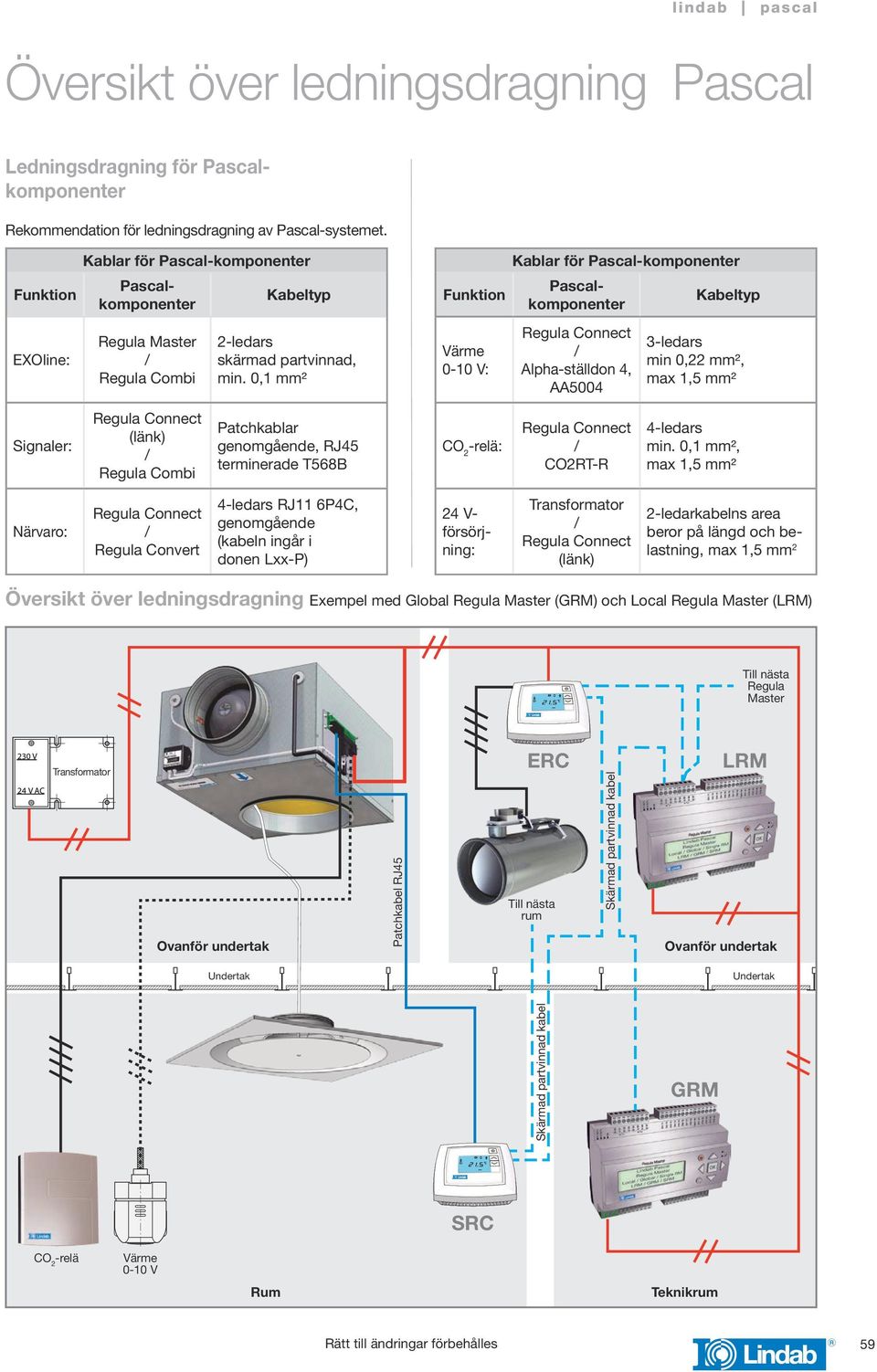

3 Översikt över ledningsdragning Rekommendation för ledningsdragning av -systemet. Funktion EXOline: Kablar för -komponenter / Regula Combi Kabeltyp -ledars skärmad partvinnad, min. 0, mm² Funktion Värme 0-0 V: Kablar för -komponenter edningsdragning för komponenter komponenter komponenter Regula Connect / Alpha-ställdon 4, AA5004 Kabeltyp -ledars min 0, mm², max,5 mm² Signaler: Regula Connect (länk) / Regula Combi Patchkablar genomgående, RJ45 terminerade T56B CO -relä: Regula Connect / CORT-R 4-ledars min. 0, mm², max,5 mm² ärvaro: Regula Connect / Regula Convert 4-ledars RJ 6P4C, genomgående (kabeln ingår i donen xx-p) 4 V- försörjning: Transformator / Regula Connect (länk) -ledarkabelns area beror på längd och belastning, max,5 mm Översikt över ledningsdragning Exempel med Global (GRM) och ocal (RM) Till nästa Regula Master 0 V 4 V AC Transformator Ovanför undertak Patchkabel RJ45 ERC Till nästa rum Skärmad partvinnad kabel RM Ovanför undertak Undertak Undertak Skärmad partvinnad kabel GRM SRC CO -relä Värme 0-0 V Rum Teknikrum 59
4 Korrekt ledningsdragning GRM / RM - Seriekoppling P GRM / RM - Stjärnkoppling P Exoline GRM Exoline GRM P P P P P P RM RM RM RM RM RM RM/SRM - SRC/ERC - Seriekoppling RM/SRM - SRC/ERC - Stjärnkoppling P P Exoline RM / SRM Exoline RM / SRM RM/SRM - SRC/ERC RM/SRM - SRC/ERC A A B P B P Exoline RM / SRM Exoline RM / SRM RM/SRM - Reg. Conn. - SRC/ERC RM/SRM - Reg. Conn. - SRC/ERC RM / SRM RM / SRM 0 4 V 4 V 0 SRC/ERC SRC/ERC indab CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - Rc IK = eutral = oad S = Signal Regula Connect Rc in / out Rc IK REGUA COECT indab CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - Rc IK = eutral = oad S = Signal Regula Connect Rc in / out Rc IK REGUA COECT indab CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - Rc IK = eutral = oad S = Signal Regula Connect Rc in / out Rc IK REGUA COECT indab CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - Rc IK = eutral = oad S = Signal Regula Connect Rc in / out Rc IK REGUA COECT 60

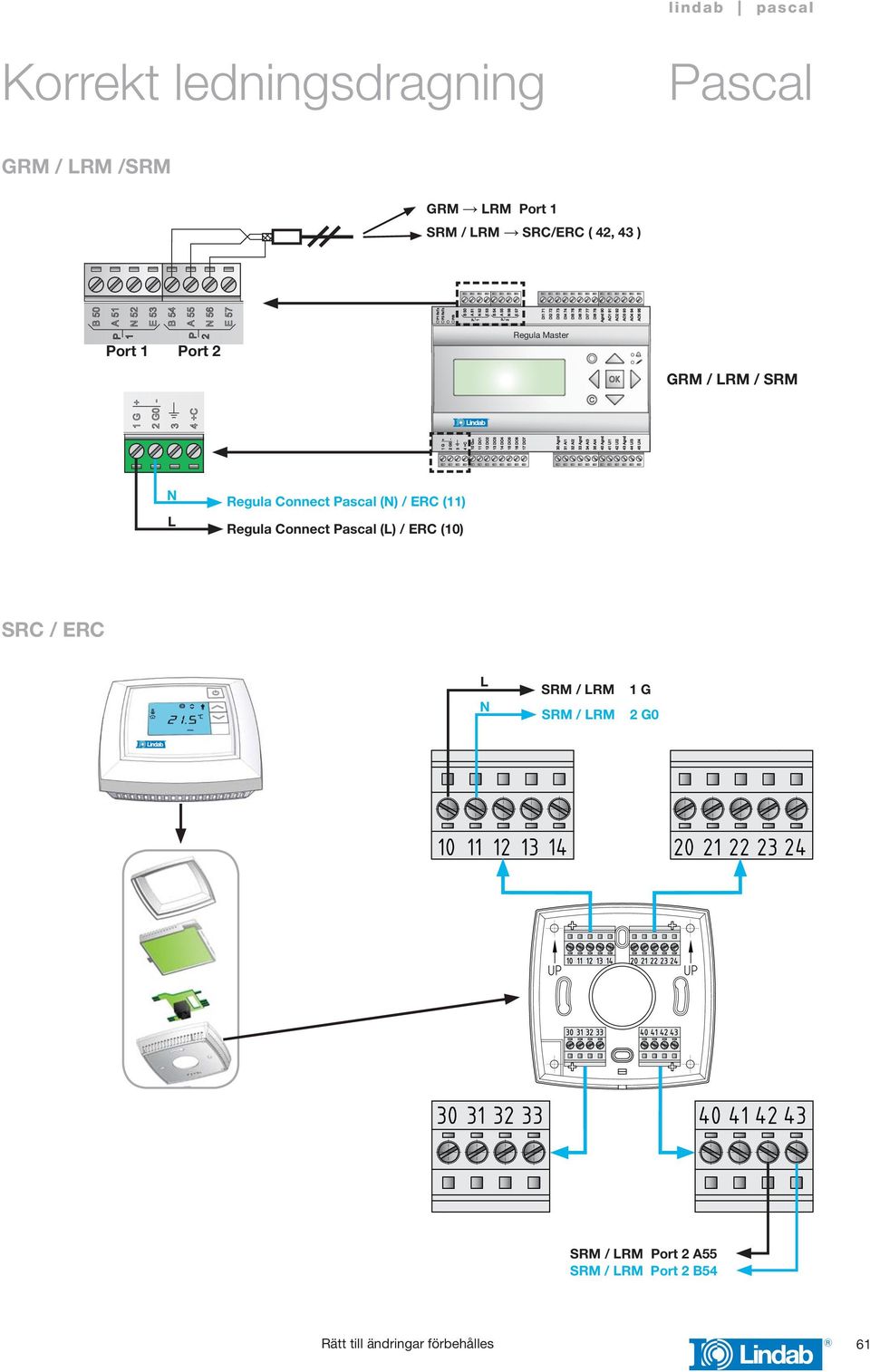

5 Korrekt ledningsdragning GRM / RM /SRM GRM RM Port SRM / RM SRC/ERC ( 4, 4 ) Port Port GRM / RM / SRM Regula Connect () / ERC () Regula Connect () / ERC (0) SRC / ERC SRM / RM SRM / RM G G0 SRM / RM Port A55 SRM / RM Port B54 6

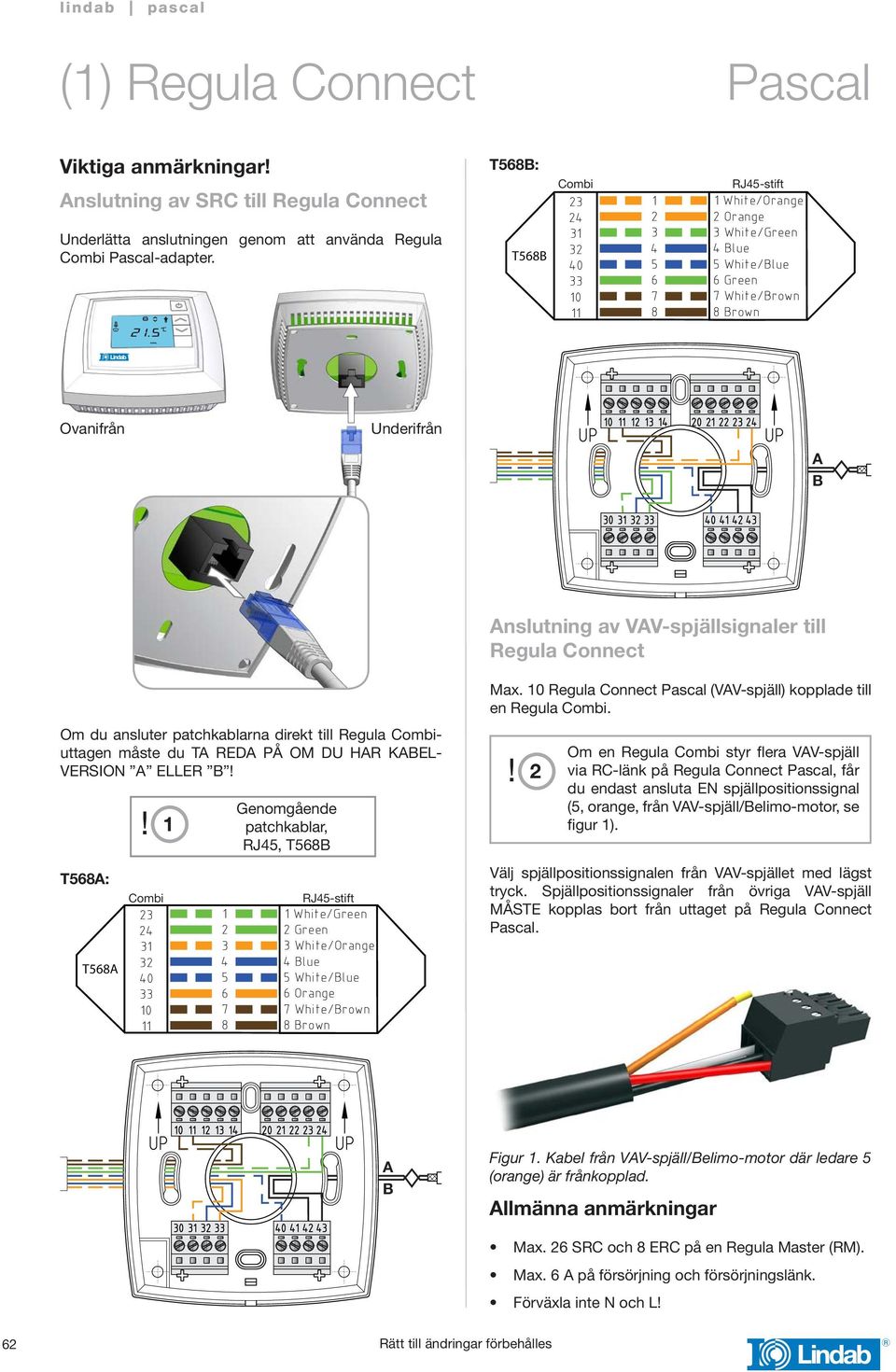

6 White/Green Green White/Orange 4 Blue 5 White/Blue 6 Orange White/Brown T56A () Regula Connect Viktiga anmärkningar Anslutning av SRC till Regula Connect Underlätta anslutningen genom att använda Regula Combi -adapter. T56B: T56B Combi RJ45-stift White/Orange Orange White/Green 4 Blue 5 White/Blue 6 Green White/Brown Ovanifrån Underifrån A B Anslutning av VAV-spjällsignaler till Regula Connect Om du ansluter patchkablarna direkt till Regula Combiuttagen måste du TA REDA PÅ OM DU HAR KABE- VERSIO A EER B T56A: T56A Combi Genomgående patchkablar, RJ45, T56B RJ45-stift White/Green Green White/Orange 4 Blue 5 White/Blue 6 Orange White/Brown Max. 0 Regula Connect (VAV-spjäll) kopplade till en Regula Combi. Om en Regula Combi styr flera VAV-spjäll via RC-länk på Regula Connect, får du endast ansluta E spjällpositionssignal (5, orange, från VAV-spjäll/Belimo-motor, se figur ). Välj spjällpositionssignalen från VAV-spjället med lägst tryck. Spjällpositionssignaler från övriga VAV-spjäll MÅSTE kopplas bort från uttaget på Regula Connect. T56B White/Orange Orange White/Green 4 Blue 5 White/Blue 6 Green White/Brown A B Figur. Kabel från VAV-spjäll/Belimo-motor där ledare 5 (orange) är frånkopplad. Allmänna anmärkningar Max. 6 SRC och ERC på en (RM). Max. 6 A på försörjning och försörjningslänk. Förväxla inte och 6

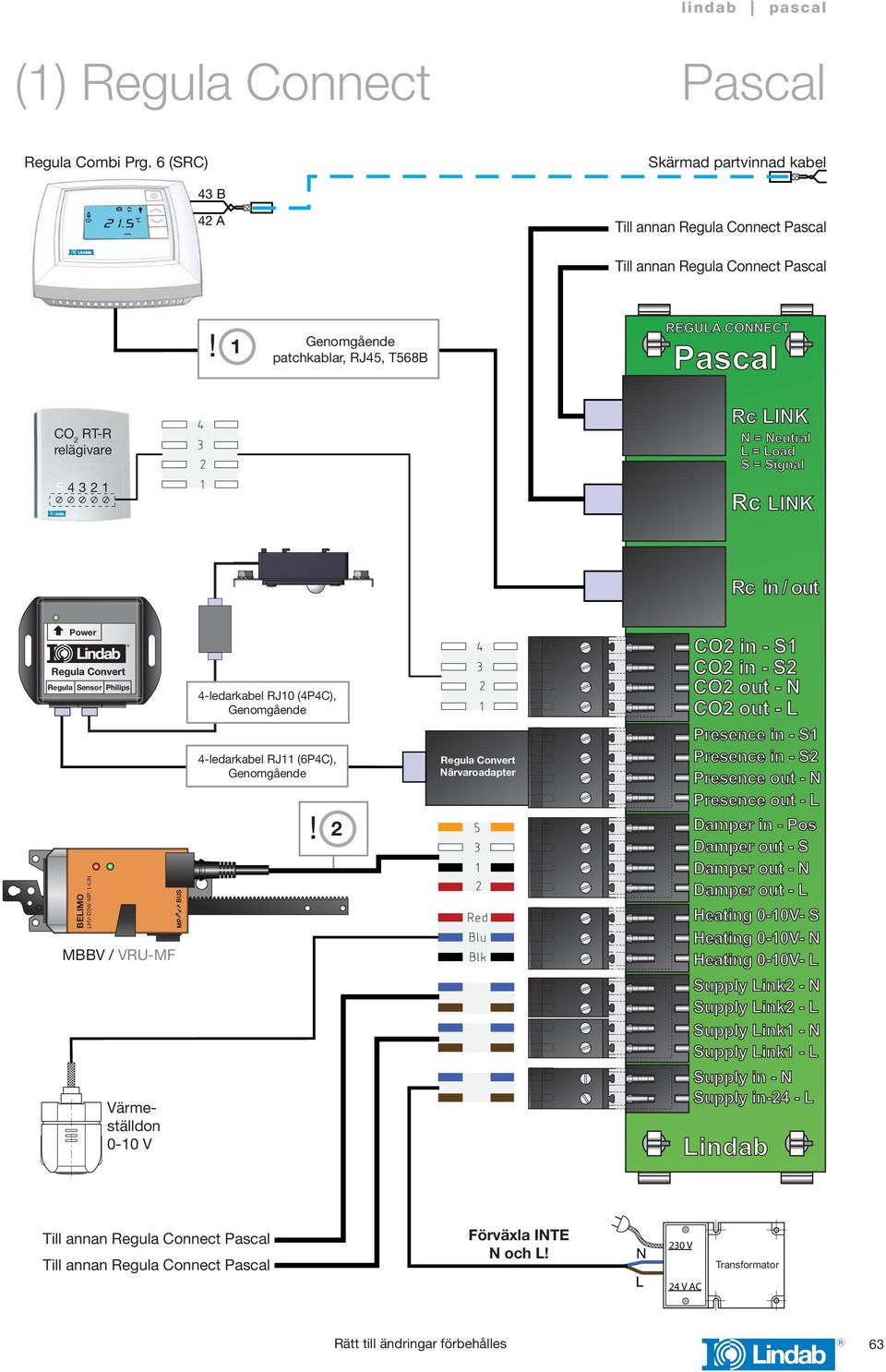

7 () Regula Connect Regula Combi Prg. 6 (SRC) Skärmad partvinnad kabel 4 B 4 A Till annan Regula Connect Till annan Regula Connect Genomgående patchkablar, RJ45, T56B REGUA COECT CO RT-R relägivare Rc IK = eutral = oad S = Signal Rc IK Rc in / out Power Regula Convert Regula Sensor Philips BEIMO HV-DW-MP. -I MBBV / VRU-MF Värmeställdon 0-0 V MP BUS 4-ledarkabel RJ0 (4P4C), Genomgående 4-ledarkabel RJ (6P4C), Genomgående 4 Regula Convert ärvaroadapter 5 Red Blu Blk CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - indab Till annan Regula Connect Till annan Regula Connect Förväxla ITE och 0 V 4 V AC Transformator 6
8 White/Green Green White/Orange 4 Blue 5 White/Blue 6 Orange White/Brown T56A () SRC/ERC-Regula Connect Viktiga anmärkningar Anslutning av SRC Underlätta anslutningen genom att använda Regula Combi -adapter. T56B : T56B Combi RJ45-stift White/Orange Orange White/Green 4 Blue 5 White/Blue 6 Green White/Brown Ovanifrån Underifrån A B Om du ansluter patchkablarna direkt till Regula Combiuttagen måste du TA REDA PÅ OM DU HAR KABE- VERSIO A EER B Anslutning av ERC Patchkablar, genomgående, RJ45, T56B T56A : T56A Combi RJ45-stift White/Green Green White/Orange 4 Blue 5 White/Blue 6 Orange White/Brown A B T56B White/Orange Orange White/Green 4 Blue 5 White/Blue 6 Green White/Brown A B Anslut till 0 Anslut till Allmänna anmärkningar Max. 6 SRC och ERC på en (RM). Max. 6 A på försörjning och försörjningslänk. Förväxla ITE och 64
9 () SRC/ERC-Regula Connect Till RM/SRM Anslut bägge ledningsparen till Regula Combis plintar. Skärmad partvinnad kabel 0 4 B 4 A 4 B 4 B 4 A 4 A Regula Combi Prg. (ERC) Regula Combi Prg. 6 (SRC) Förväxla ITE och 0 V 4 V AC Transformator Genomgående patchkablar, RJ45, T56B REGUA COECT REGUA COECT Rc IK = eutral = oad S = Signal Rc IK = eutral = oad S = Signal REGUA COECT Rc IK Rc IK Rc IK = eutral = oad S = Signal Rc in / out Rc in / out Rc IK CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - indab Förväxla ITE och CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - indab Förväxla ITE och Rc in / out CO in - S CO in - S CO out - CO out - Presence in - S Presence in - S Presence out - Presence out - Damper in - Pos Damper out - S Damper out - Damper out - Heating 0-0V- S Heating 0-0V- Heating 0-0V- Supply ink - Supply ink - Supply ink - Supply ink - Supply in - Supply in-4 - indab 65

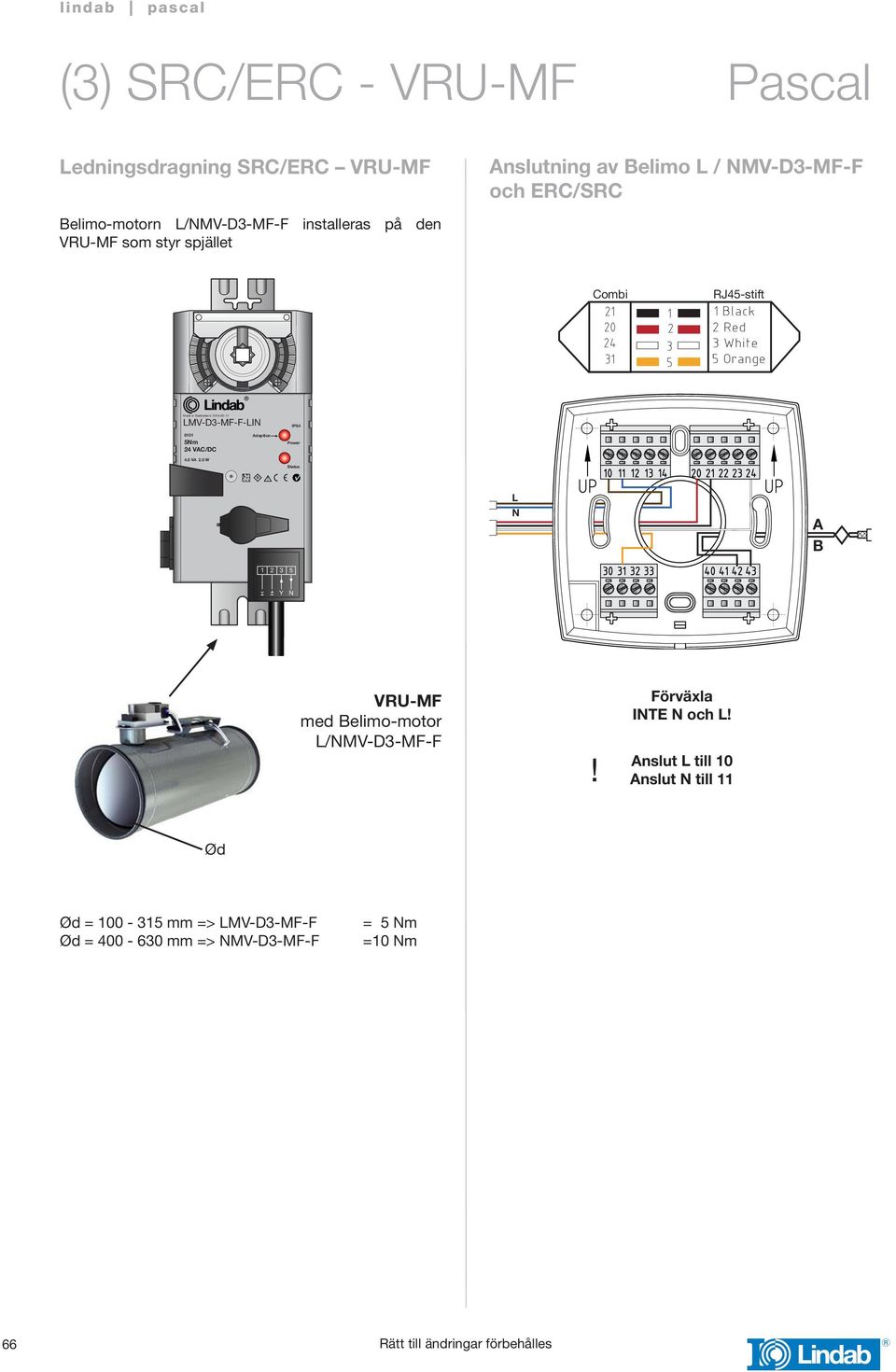

10 () SRC/ERC - VRU-MF edningsdragning SRC/ERC VRU-MF Anslutning av Belimo / MV-D-MF-F och ERC/SRC Belimo-motorn /MV-D-MF-F installeras på den VRU-MF som styr spjället Combi RJ45-stift Black Red White 5 Orange Made in Switzerland MV-D-MF-F-I IP m 4 VAC/DC 4.0 VA.0 W Adaption Power Status A B 5 Y VRU-MF med Belimo-motor /MV-D-MF-F Förväxla ITE och Anslut till 0 Anslut till Ød Ød = 00-5 mm => MV-D-MF-F Ød = mm => MV-D-MF-F = 5 m =0 m 66
11 lindab pascal () SRC/ERC - VRU-MF Regula Combi Skärmad partvinnad kabel Prg. 6 (SRC) Prg. (ERC) 0 4 B 4 A /MV-D-MF-F Combi RJ45-stift Black Red White 5 Orange Y 5 Status 4.0 VA.0 W 00 5m 4 VAC/DC Power Adaption Made in Switzerland MV-D-MF-F-I IP54 VRU-MF Med Belimo-motor /MV-D-MF-F Förväxla ITE och 0 V Transformator 4 V AC 6

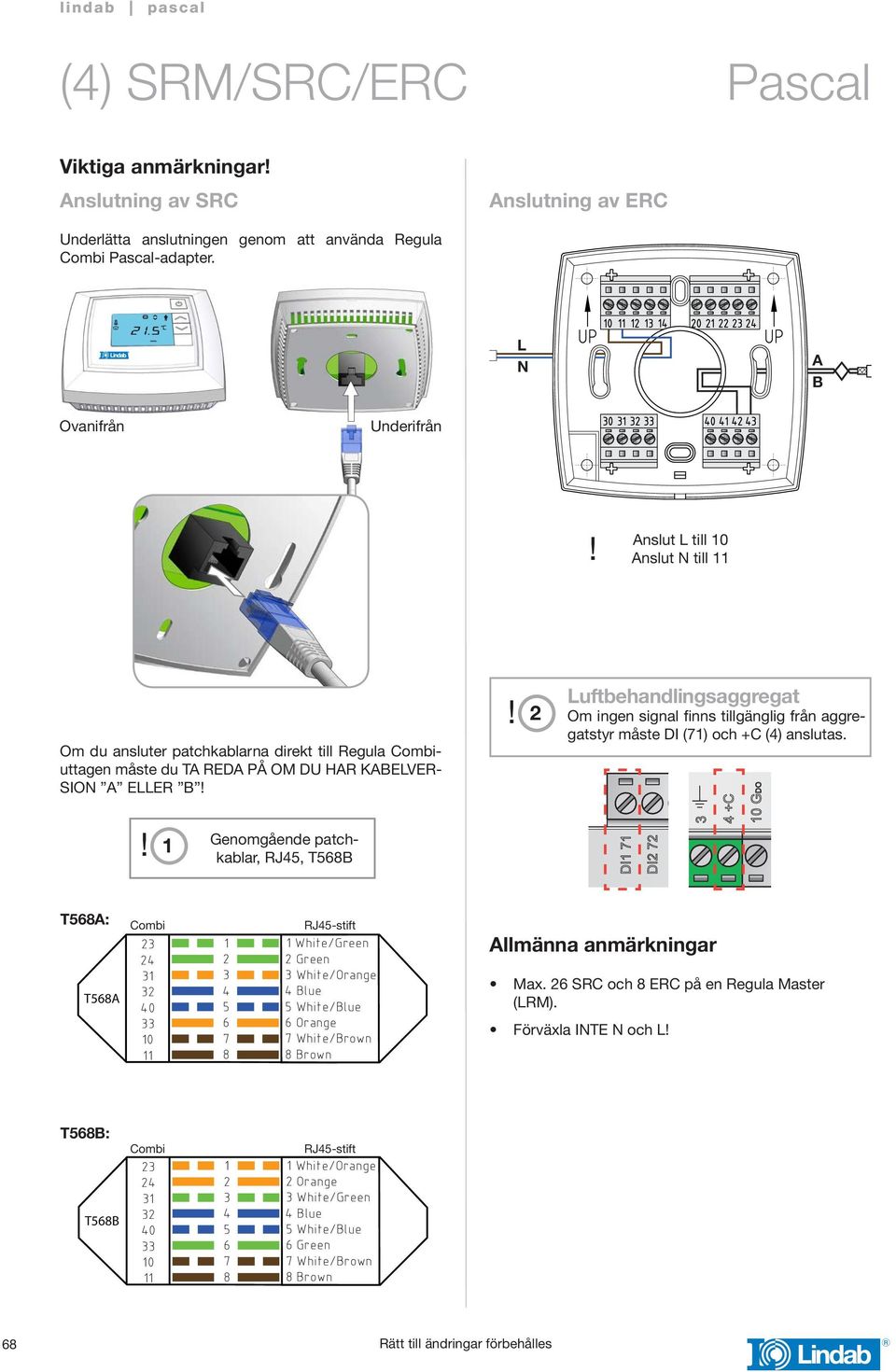

12 (4) SRM/SRC/ERC Viktiga anmärkningar Anslutning av SRC Anslutning av ERC Underlätta anslutningen genom att använda Regula Combi -adapter. A B Ovanifrån Underifrån Anslut till 0 Anslut till Om du ansluter patchkablarna direkt till Regula Combiuttagen måste du TA REDA PÅ OM DU HAR KABEVER- SIO A EER B uftbehandlingsaggregat Om ingen signal finns tillgänglig från aggregatstyr måste DI () och +C (4) anslutas. Genomgående patchkablar, RJ45, T56B T56A: T56A T56A Combi RJ45-stift White/Green Green White/Green White/Orange 4 Blue Green 5 White/Blue White/Orange 64 Orange Blue 5 White/Brown White/Blue 6 Brown Orange White/Brown Allmänna anmärkningar Max. 6 SRC och ERC på en (RM). Förväxla ITE och T56B: T56B T56B Combi White/Orange Orange RJ45-stift White/Orange White/Green 4 Blue Orange 5 White/Blue White/Green 64 Green Blue 5 White/Brown White/Blue 6 Brown Green White/Brown 6

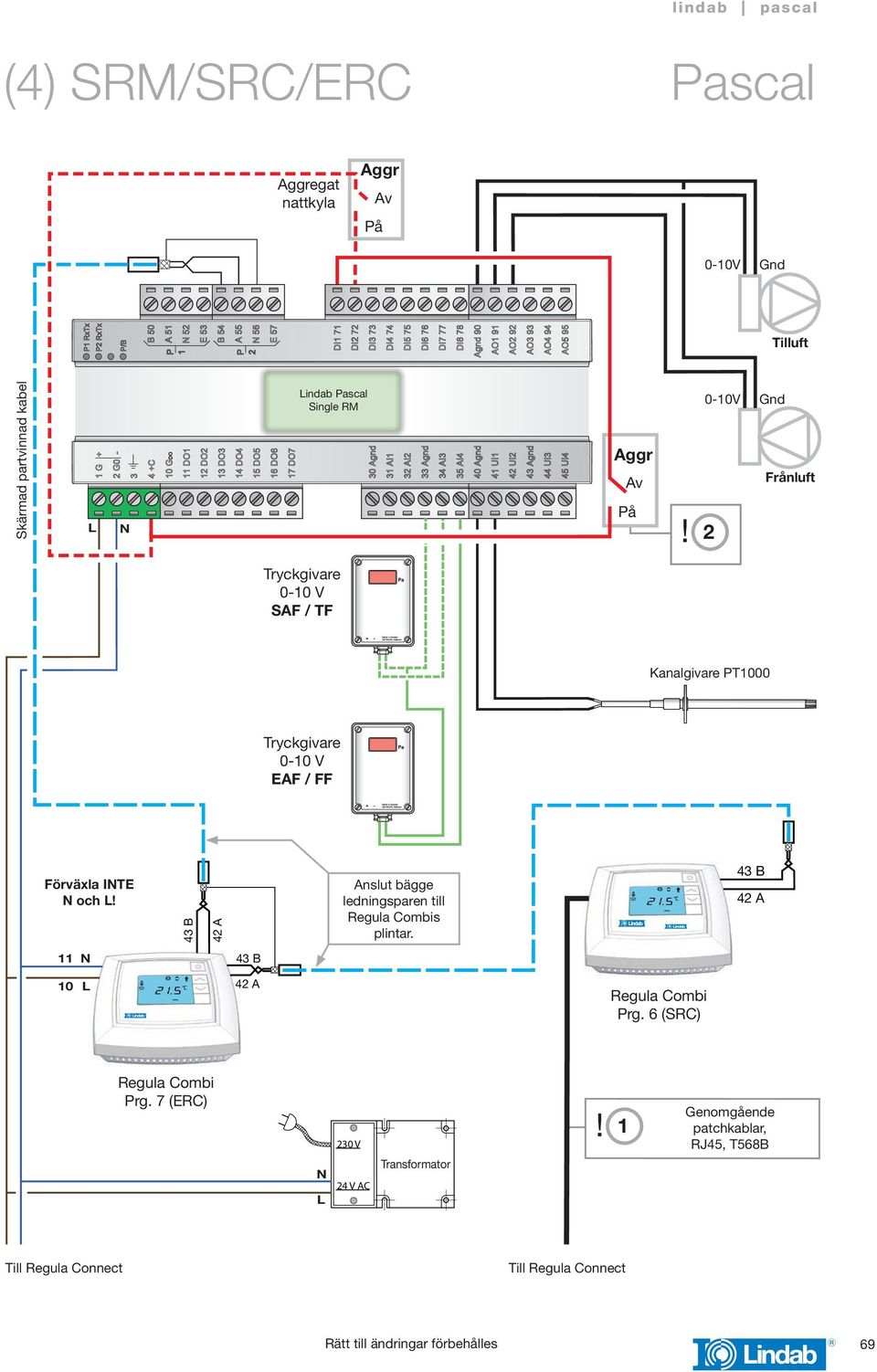

13 (4) SRM/SRC/ERC Aggregat nattkyla Aggr AHU Off Av On På 0-0V Gnd Tilluft Skärmad partvinnad kabel indab Single RM Aggr AHU FA Off Av On På 0-0V Gnd Frånluft Tryckgivare 0-0 V SAF / TF Kanalgivare PT000 Tryckgivare 0-0 V EAF / FF Förväxla ITE och 4 B 4 A Anslut bägge ledningsparen till Regula Combis plintar. 4 B 4 A 4 B 0 4 A Regula Combi Prg. 6 (SRC) Regula Regula Combi Prg. (ERC) 0 V 4 V AC Transformator Genomgående patchkablar, RJ45, T56B To Till Regula Connect Regula Connect To Till Regula Connect Regula Connect 69

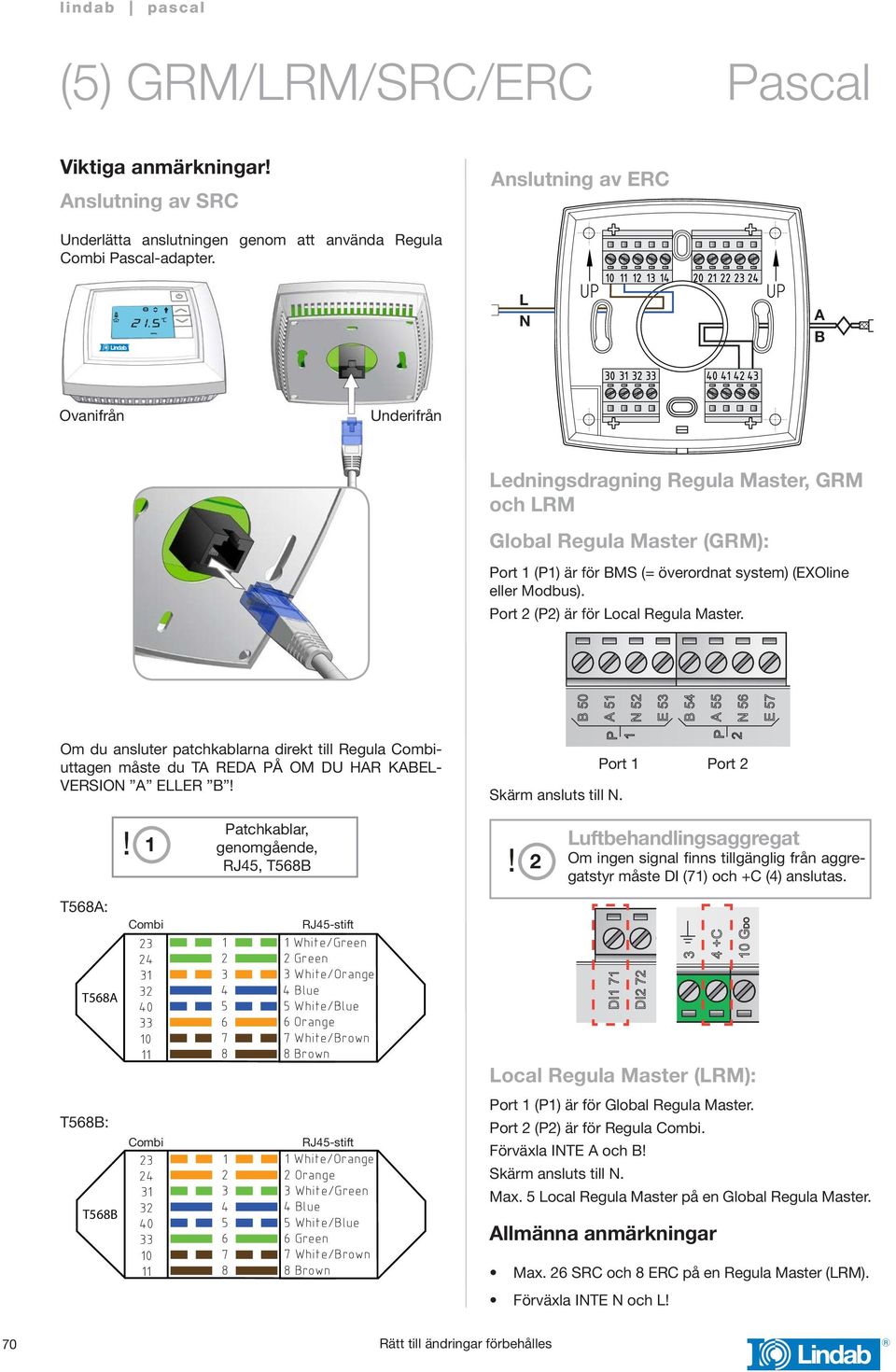

14 (5) GRM/RM/SRC/ERC Viktiga anmärkningar Anslutning av SRC Anslutning av ERC Underlätta anslutningen genom att använda Regula Combi -adapter. A B Ovanifrån Underifrån edningsdragning, GRM och RM Global (GRM): Port (P) är för BMS (= överordnat system) (EXOline eller Modbus). Port (P) är för ocal. Om du ansluter patchkablarna direkt till Regula Combiuttagen måste du TA REDA PÅ OM DU HAR KABE- VERSIO A EER B Skärm ansluts till. Port Port Patchkablar, genomgående, RJ45, T56B uftbehandlingsaggregat Om ingen signal finns tillgänglig från aggregatstyr måste DI () och +C (4) anslutas. T56A: T56A T56A T56B: T56B T56B Combi Combi RJ45-stift White/Green Green White/Green White/Orange 4 Blue Green 5 White/Blue White/Orange 64 Orange Blue 5 White/Brown White/Blue 6 Brown Orange White/Brown White/Orange Orange RJ45-stift White/Orange White/Green 4 Blue Orange 5 White/Blue White/Green 64 Green Blue 5 White/Brown White/Blue 6 Brown Green White/Brown ocal (RM): Port (P) är för Global. Port (P) är för Regula Combi. Förväxla ITE A och B Skärm ansluts till. Max. 5 ocal på en Global. Allmänna anmärkningar Max. 6 SRC och ERC på en (RM). Förväxla ITE och 0

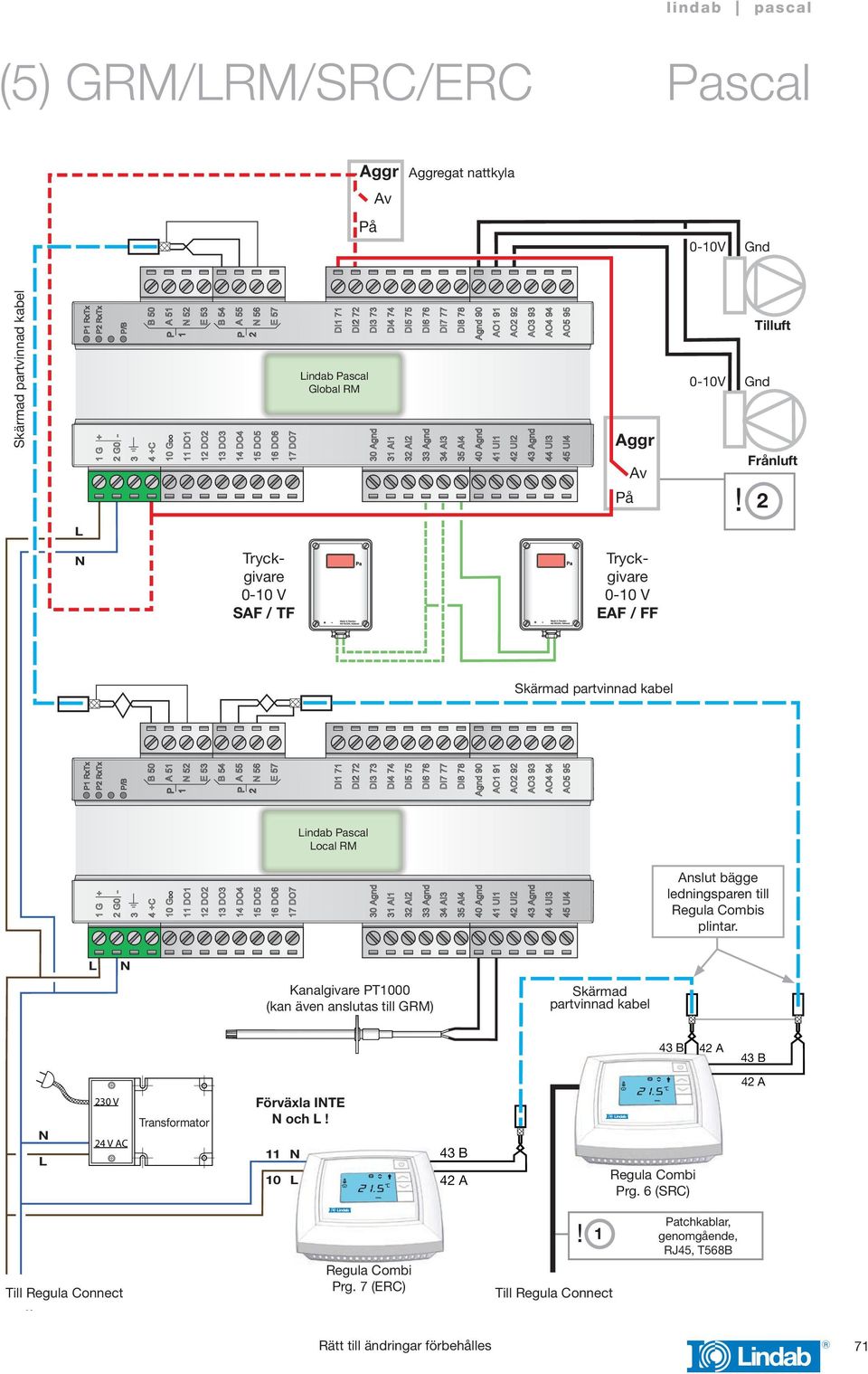

15 (5) GRM/RM/SRC/ERC Aggr AHU Off Av On På Aggregat nattkyla 0-0V Gnd Skärmad partvinnad kabel indab Global RM Aggr AHU FA Av Off On På Tilluft 0-0V Gnd Frånluft Tryckgivare 0-0 V SAF / TF Tryckgivare 0-0 V EAF / FF Skärmad partvinnad kabel indab ocal RM Anslut bägge ledningsparen till Regula Combis plintar. Kanalgivare PT000 (kan även anslutas till GRM) Skärmad partvinnad kabel 4 B 4 A 4 B 4 A 0 V 4 V AC Transformator Förväxla ITE och 0 4 B 4 A Regula Combi Prg. 6 (SRC) To Till Regula Connect Regula Connect Regula Combi Prg. (ERC) To Till Regula Connect Regula Connect Patchkablar, genomgående, RJ45, T56B

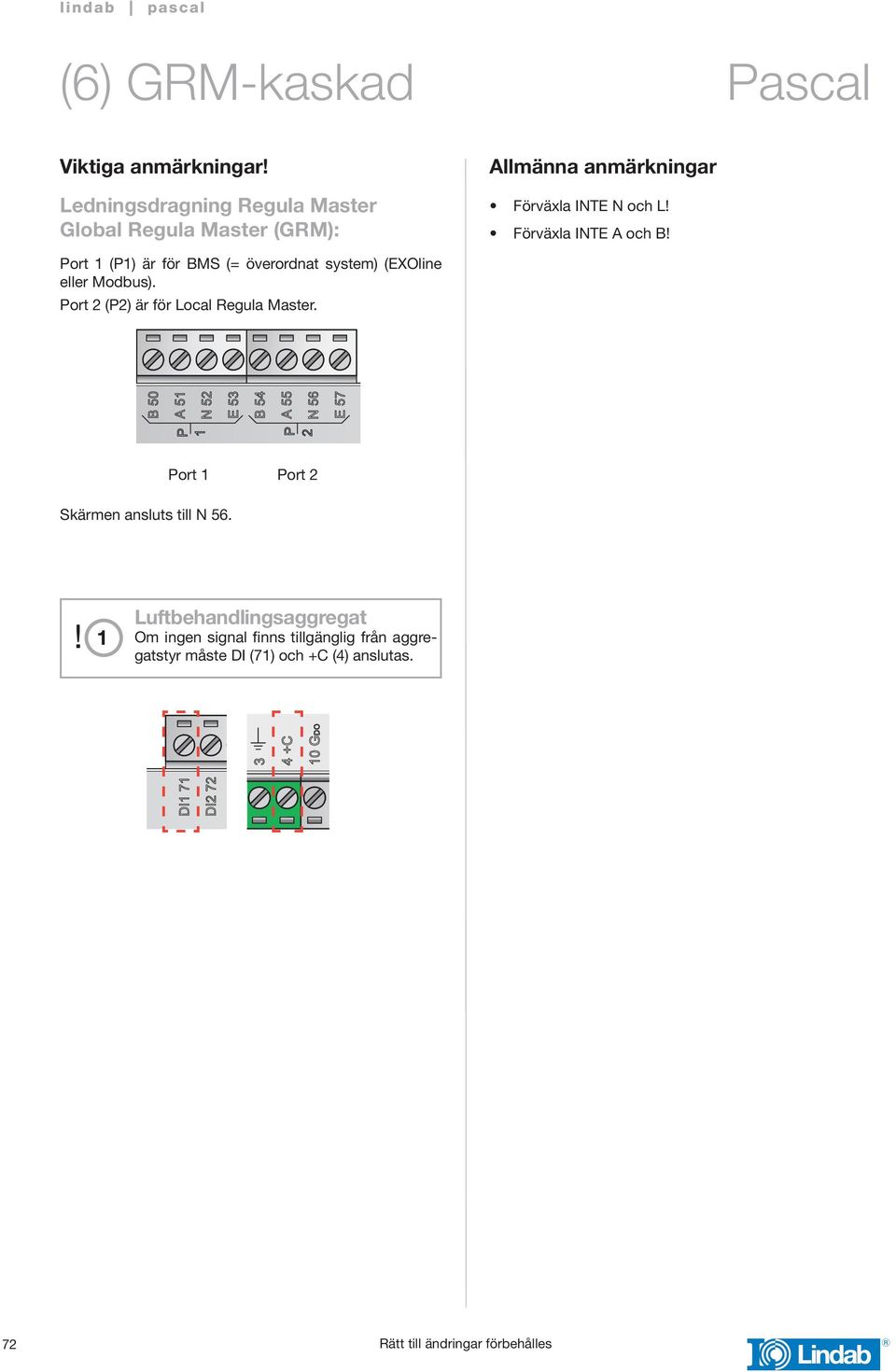

16 (6) GRM-kaskad Viktiga anmärkningar edningsdragning Global (GRM): Allmänna anmärkningar Förväxla ITE och Förväxla ITE A och B Port (P) är för BMS (= överordnat system) (EXOline eller Modbus). Port (P) är för ocal. Port Port Skärmen ansluts till 56. uftbehandlingsaggregat Om ingen signal finns tillgänglig från aggregatstyr måste DI () och +C (4) anslutas.

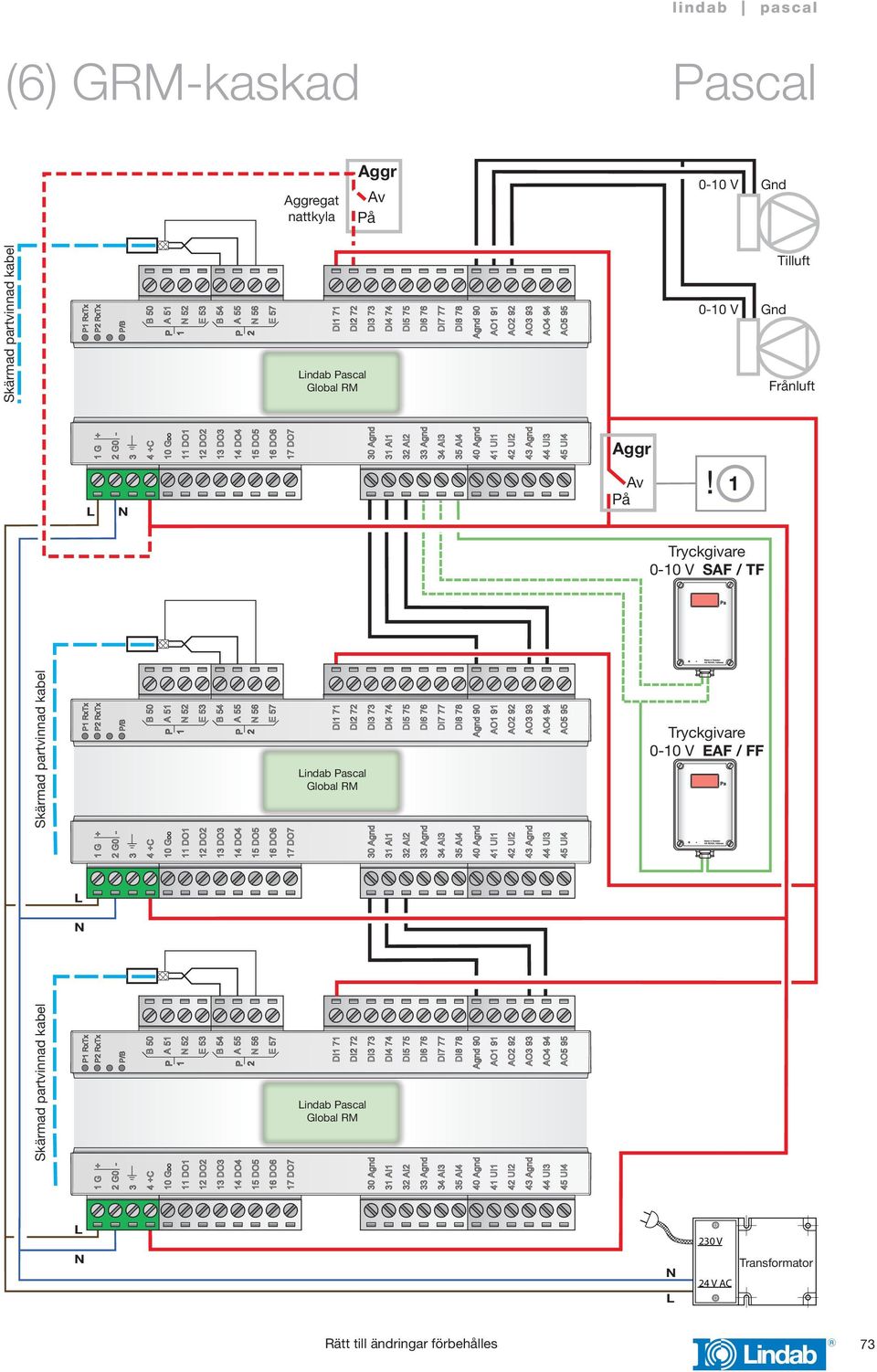

17 (6) GRM-kaskad Aggregat nattkyla Aggr AHU Off Av On På 0-0 V Gnd Skärmad partvinnad kabel indab Global RM 0-0 V Gnd Tilluft Frånluft Aggr AHU FA Av Off På On Tryckgivare 0-0 V SAF / TF Skärmad partvinnad kabel indab Global RM Tryckgivare 0-0 V EAF / FF Skärmad partvinnad kabel indab Global RM 0 V 4 V AC Transformator
18 4

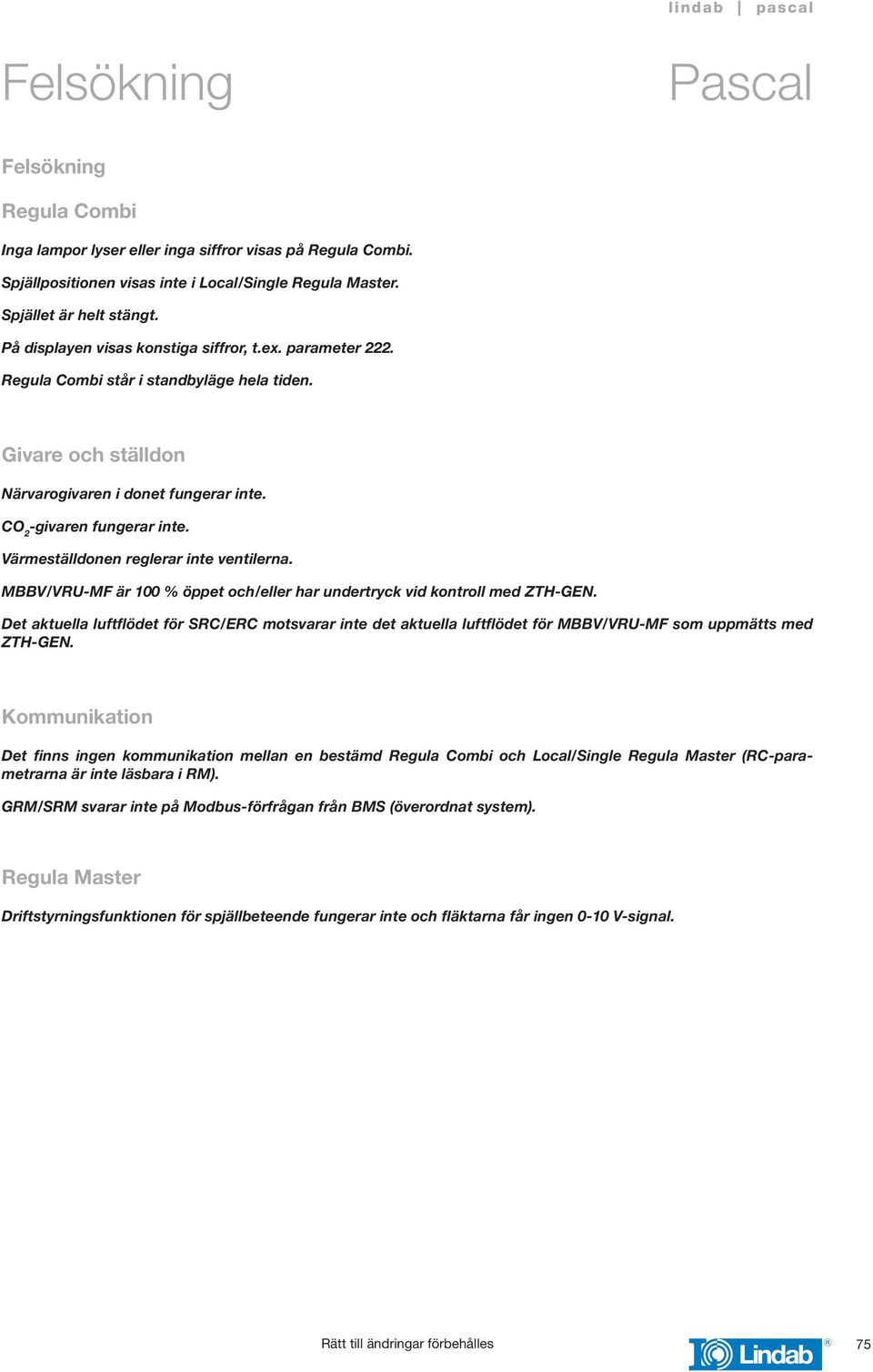

19 Felsökning Felsökning Regula Combi Inga lampor lyser eller inga siffror visas på Regula Combi. Spjällpositionen visas inte i ocal/single. Spjället är helt stängt. På displayen visas konstiga siffror, t.ex. parameter. Regula Combi står i standbyläge hela tiden. Givare och ställdon ärvarogivaren i donet fungerar inte. CO -givaren fungerar inte. Värmeställdonen reglerar inte ventilerna. MBBV/VRU-MF är 00 % öppet och/eller har undertryck vid kontroll med ZTH-GE. Det aktuella luftflödet för SRC/ERC motsvarar inte det aktuella luftflödet för MBBV/VRU-MF som uppmätts med ZTH-GE. Kommunikation Det finns ingen kommunikation mellan en bestämd Regula Combi och ocal/single (RC-parametrarna är inte läsbara i RM). GRM/SRM svarar inte på Modbus-förfrågan från BMS (överordnat system). Driftstyrningsfunktionen för spjällbeteende fungerar inte och fläktarna får ingen 0-0 V-signal. 5
20 Felsökning Regula Combi Inga lampor lyser och inga siffror visas på Regula Combi. ösning: Kontrollera matarkablarna. (Matningen ska vara 4 V AC på 0 och på ). Om Regula Combi försörjs från Regula Connect med RJ45-patchkabel, måste honkontakten RC in/ut användas. edningsdragningen i Regula Combi ska vara: Vit/brun till 0 och brun till. Det finns ingen strömförsörjning i RC-länk -kontakterna. Spjällpositionen visas inte i ocal/single Regula Master. ösning: Kontrollera att program 6 för SRC-funktionen eller program för ERC-funktionen är valt i parameter P00. Kontrollera kablarna från ställdonet. Ställdon till Regula Connect : Svart () till Spjäll ut Röd () till Spjäll ut Vit () till Spjäll ut S Orange (5) till spjäll in pos Regula Connect till Regula Combi: Vit/brun till 0 Brun till Grön till 4 Vit/orange till Ställdon direkt till Regula Combi: Svart () till Röd () till 0 Vit () till 4 Orange (5) till Spjället är helt stängt. ösning: Kontrollera om Regula Combi är inställd på läget av (ingen lampa lyser i Regula Combi och OFF visas i nedre vänstra hörnet). Kontrollera kablarna från ställdonet (se ovanstående problem). Om Regula Combi är ansluten med patchkabel på uttagen: Kontrollera vilken typ av terminering av RJ45-kontakten som är ansluten till Regula Connect. Om den är terminerad enligt T56A-standarden: Stift vit/grön grön vit/orange 4 blå 5 vit/blå 6 orange vit/brun brun Om kabeltermineringen är av typen T56B ska följande ledare kastas om på Regula Combi: Byt vit/grön mot vit/orange och grön mot orange. Se anmärkningarna för kopplingsschemat: edningsdragning för Regula Connect På displayen visas konstiga siffror, t.ex. parameter. ösning: Regula Combi har förmodligen kortslutits, kontrollera kablarna till Regula Combi. Om det fortfarande inte fungerar, byt till en ny Regula Combi. Regula Combi står i standbyläge hela tiden. ösning: Har en närvarogivare anslutits? I så fall är parameter P45 = och P60 = 0. (För en normalt öppen (O) givare.) Ingen närvarogivare: P45 =. 6
21 Felsökning Givare och ställdon ärvarogivaren i donet fungerar inte. ösning: Kontrollera att RJ-kontakterna är helt intryckta i honkontakten. yser dioden på Regula Convert? Om inte, kontrollera ledningsdragningen till Regula Connect : Stift (svart) till ärvaro ut Stift (röd) till ärvaro ut Stift 4 (grön) till ärvaro ut S Stift 5 (gul) till ärvaro ut S Kontrollera att parameter P60 står på värdet 0 (normalt öppen) och parameter P45 på värdet (förinställt läge: standby). Ställ parameter P på önskad frånkopplingstid, t ex 0 minuter. CO -givaren fungerar inte. ösning: En CO -givare med relä och inställningar för tillslagsnivå och hysteres måste användas (CORT-R). Hysteresen (frånslagsnivå) måste ställas lägre än tillslagsnivån. Kontrollera ledningsdragningen i CORT-R. Det normalt öppna uttaget måste användas, dvs. (gemensam) och 4 (normalt öppen). är reläet är tillslaget ökar UO på Regula Combi långsamt (0,5 V per minut), men UO kommer alltid att begränsas av AirflowMinOcc och AirflowMaxOcc (med standardvärden för luftflöde, V till 6,5 V). Värmeställdonen reglerar inte ventilerna. ösning: Kontrollera att parameter P0 är rätt inställd standardvärdet för program 6 är (värmeställdon 0-0 V). Använd endast 0-0 V-ställdon i. Obs Det är inte tillåtet att ansluta termiska ställdon på 4 V till-/frånslag via Regula Connect. MBBV/VRU-MF är 00 % öppet och/eller har undertryck vid kontroll med ZTH-GE. ösning: Är slangarna till Belimo-ställdonet kopplade? Kontrollera att plus- och minusslangarna är korrekt monterade på ställdonet. Se efter om slangarna till ställdonen är böjda eller klämda. Det får de inte vara. Får MBBV/VRU-MF det luftflöde de behöver? Anslut ZTH till ställdonet och mät upp det aktuella flödet. Om flödet är lägre än spjällets behov, är detta förklaringen till att spjället är 00 % öppet. Kontrollera att ledningsdragningen mellan anslutningskortet och MBBV/VRU-MF är korrekt. (Eller mellan Regula Combi och MBBV/VRU-MF.) Regula Combi till MBBV/VRU-MF. till svart 0 till röd 4 till vit till 5 orange -anslutningskort och MBBV/VRU-MF. Kontrollera att kabeln har snäppt fast ordentligt. Det aktuella luftflödet för SRC/ERC motsvarar inte det aktuella luftflödet för MBBV/VRU-MF som uppmätts med ZTH-GE. ösning: Kontrollera att rätt storlek valts i Regula Combi (P9) och kontrollera att det nominella flödet (P4) motsvarar V nom för MBBV/VRU-MF enligt avläsning med ZTH-GE. En avvikelse på till l/s godtas.
22 Felsökning Kommunikation Det finns ingen kommunikation mellan en bestämd Regula Combi och ocal/single (RC-parametrarna är inte läsbara i RM). ösning: Kontrollera att PA:EA-adressen för Regula Combi är korrekt angiven i. Kontrollera att samma ledningsfärger för A och B används i både Regula Combi (A i 4, B i 4) och (A 55 port, B i 54 port ). Kontrollera att kabelskärmen är ansluten till 56 port i. (Skärmen är inte ansluten i Regula Combi.) Ovanstående punkter kontrolleras och kommunikationen med några Regula Combi fungerar i Regula Master. Ta reda på var den sista Regula Combi med fungerande kommunikation är placerad. Sista betyder längst bort på kommunikationskabeln. Följ kommunikationskabeln till nästa Regula Combi. Kontrollera att matarkablarna på denna Regula Combi är korrekt anslutna till uttagen: på 0 och på. Om de förväxlas fungerar inte kommunikationen Driftstyrningsfunktionen för spjällbeteende fungerar inte och fläktarna får ingen 0-0 V-signal. ösning: Kontrollera anslutningen mellan DI och 4 +C. Anslutningen måste vara sluten för att spjällarm ska aktiveras. Om anslutningen är öppen tolkar -systemet situationen på så vis att fläkten har stannat och att alla spjäll därför ska stå helt öppna. Det innebär att om det inte kommer någon digital signal (oavsett om fläkten är igång eller inte) från aggregatstyr, så är förklaringen en kortslutning mellan DI och 4 C+. Adressen och alla kablar kontrolleras och det finns fortfarande ingen kommunikation till en bestämd Regula Combi. Placera en av de andra Regula Combi-enheterna (till vilken kommunikationen fungerar) i uttagsplintens undre del. Om det finns kommunikation med Regula Combi bör indab kontaktas för ett eventuellt byte av Regula Combi. GRM/SRM svarar inte på Modbus-förfrågan från BMS (överordnat system). ösning: Modbus-kommunikationen är inte aktiverad som standard. Aktivering sker i: GRM / SRM menu -> System -> Communication -> Modbus slave communication (Yes / o) -> Modbus address ().
