1 Lindab Lindab Ventilation /S. Varje form av eftertryck och kopiering utan skriftlig tillåtelse är förbjuden. är Lindab B s registrerade varumärke. Lindabs produkter, system, produktgrupper - och produktbeteckningar är skyddade av intellektuell egendomsrätt (IPR).

2 Symboler Varmt vatten Låst Kallt vatten Olåst Dra Borrmaskin kg! Tungt - tvåmansjobb - Det rekommenderas att använda hjälpmedel Varning: Vassa kanter Dammsugare Dammvippa Verktyg Kniv Handskar Skyddsskor Penna Måttband Borrmaskin Slagborrmaskin Tectite verktyg Skiftnyckel Kofot Tectiteverktyg - litet Skruvmejsel Vattenpass 2

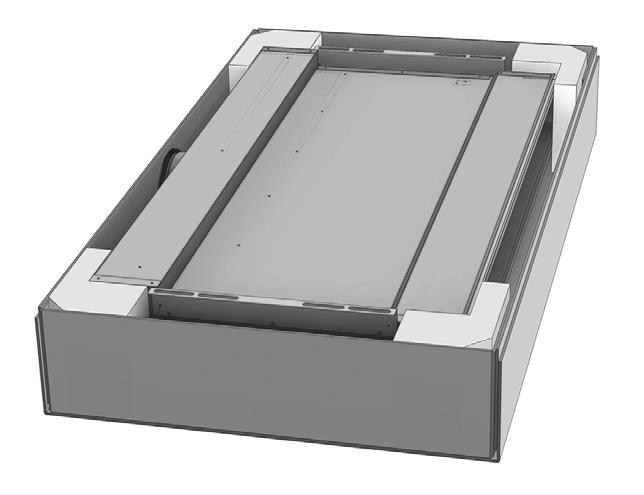

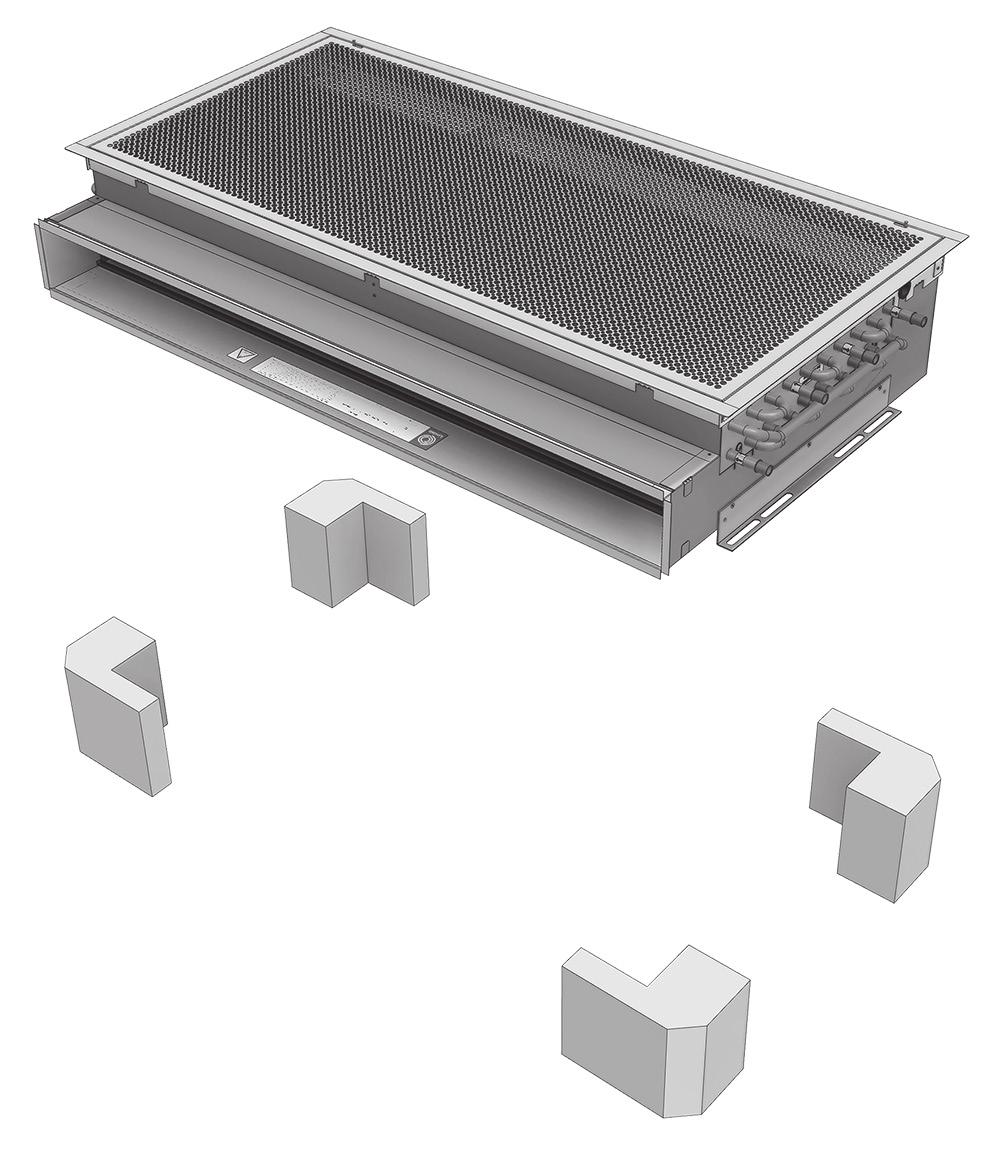

3 Packning och uppackning Unpacking and delivery kg! För innehåll, vänligen se Installationsguiden 3

4 Produktmärkning Order : xx-xxxxx Pos : xx -I-xxx X x,xx m Pressure: Pa Flow: BB l/s Project : xxxxxx xxxxxxxx Mark : xxxxx Nozzles : N/ Plugs : N/ Sign. : Product ID : xxxxxxx -I XXXX X BB yy zzzz Ø12 (2) x 2 x 2 5/ 6 Förinställt statiskt dystryck [Pa] Förinställt luftflöde [l/s] 00 = utan intagsgaller 01 = intagsgaller för undertak typ 1 03 = intagsgaller för undertak typ 3 3E = intagsgaller för undertak typ 3 med lucka för åtkomst 0000 = utan intagsgaller 9003 = intagsgaller i RL = intagsgaller i RL S = intagsgaller för undertak typ 3 monterat separat 21 = intagsgaller för undertak typ 21 Produktinställning Order : xx-xxxxx Pos : xx -I-xxx X x,xx m Pressure: Pa Flow: BB l/s Project : xxxxxx xxxxxxxx Mark : xxxxx Nozzles : N/ Plugs : N/ Sign. : Product ID : xxxxxxx x1 4

5 Mått 4 x Ø L = 800, 1000, 1200, 1400 mm L = Nominell längd (order längd) L 169 L L + 22 L Ø Min. 103 Max. 337 Max. 55 5

6 Materialdata Typ I-800 I-1000 I-1200 I-1400 Vikt [kg] Vatteninnehåll, kyla [l] Vatteninnehåll, värme [l] Kopparrör kvalitet Tryckklass EN CU-DHP PN10 Tryckklass Tryckklass Max. arbetstryck Max. rekommenderat dynamiskt tryck Max. provtryck PN10 10 bar 0.2 bar 16 bar 6

7 Vattenanslutningar Vattenanslutning 6 6 Vy framifrån Vattenanslutning 6 Vattenanslutning Vy uppifrån 4 x Ø

8 Före installation Push-on koppling 8

9 nslutningar Vy framifrån Luftintag för uppvärmd rumsluft Tilluftsanslutning Vy uppifrån Kyld tilluft 9

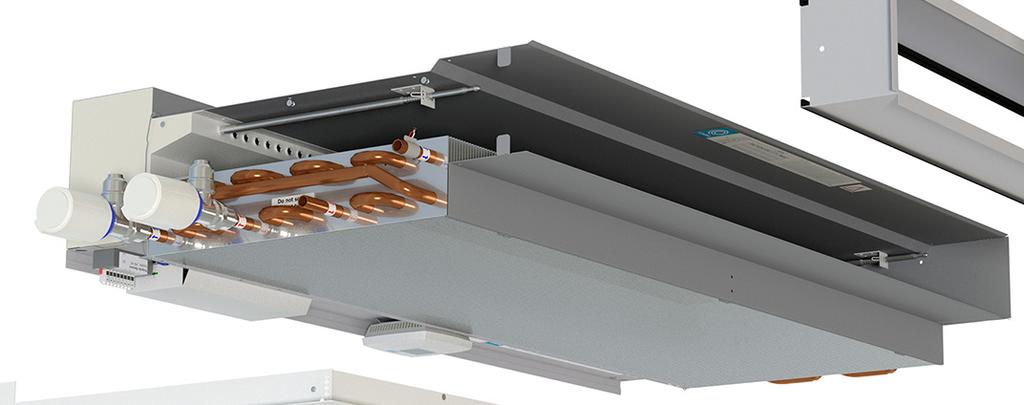

10 REGUL CONNECT REGUL CONNECT lindab vi förenklar byggandet Elektriska kopplingar Regula Secura Sensor 2 Regula Connect kort 3 Multi Basic Regula Combi Regula Secura Multi LINDB Rc LINK N = Neutral L = Load S = Signal Rc LINK RC in/out CO2 in - S CO2 in - S CO2 out - N CO2 out - L Presence in - S Presence in - S Presence out - N Presence out - L Damper out - S Damper out - N Damper out - L Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Heating link - S Cooling link - S Supply link - N Supply link - L Heating link - S Cooling link - S Supply link - N Supply link - L Supply in - N Supply in 24V - L Basic N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Heating link_s Cooling link_s Supply link - N Supply link - L Heating link_s Cooling link_s Supply link - N Supply link - L Supply in - N Supply in - 24V - L LINDB 10

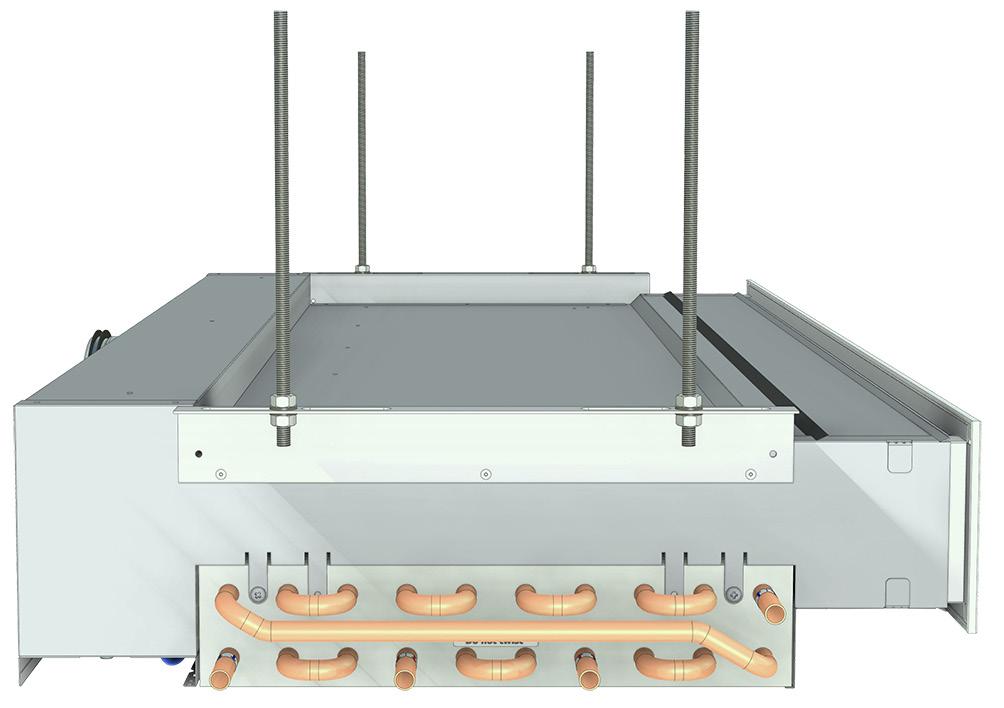

11 Montering M8 x4 105 B 1 +5 < W L Orderkod Undertak -I Frontplatta (inlopp) Öppning L Inlet W Inlet L Bredd 1 B 1 Vikt [ mm ] [ kg ] 3 Frontplatta (inlopp) -03 monterad på (KORT version) Frontplatta (inlopp) -01 och -21 (separat från för undertak lay-in) * - * * - * Frontplatta (inlopp) -3S (separat från monterad i undertak) 3S Frontplatta (inlopp) -3E monterad på (LÅNG version) 3E E E E

12 Inställning av JetCone 1 2 Fixerade delar 8 Fixerade delar Position 0 = stängd Position 9 = öppen Positions Dra p stat [Pa] Position of JetCone adjustment pins Statiskt dystryck Δp stat q a [l/s] Primärluftflöde 12

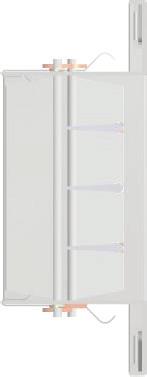

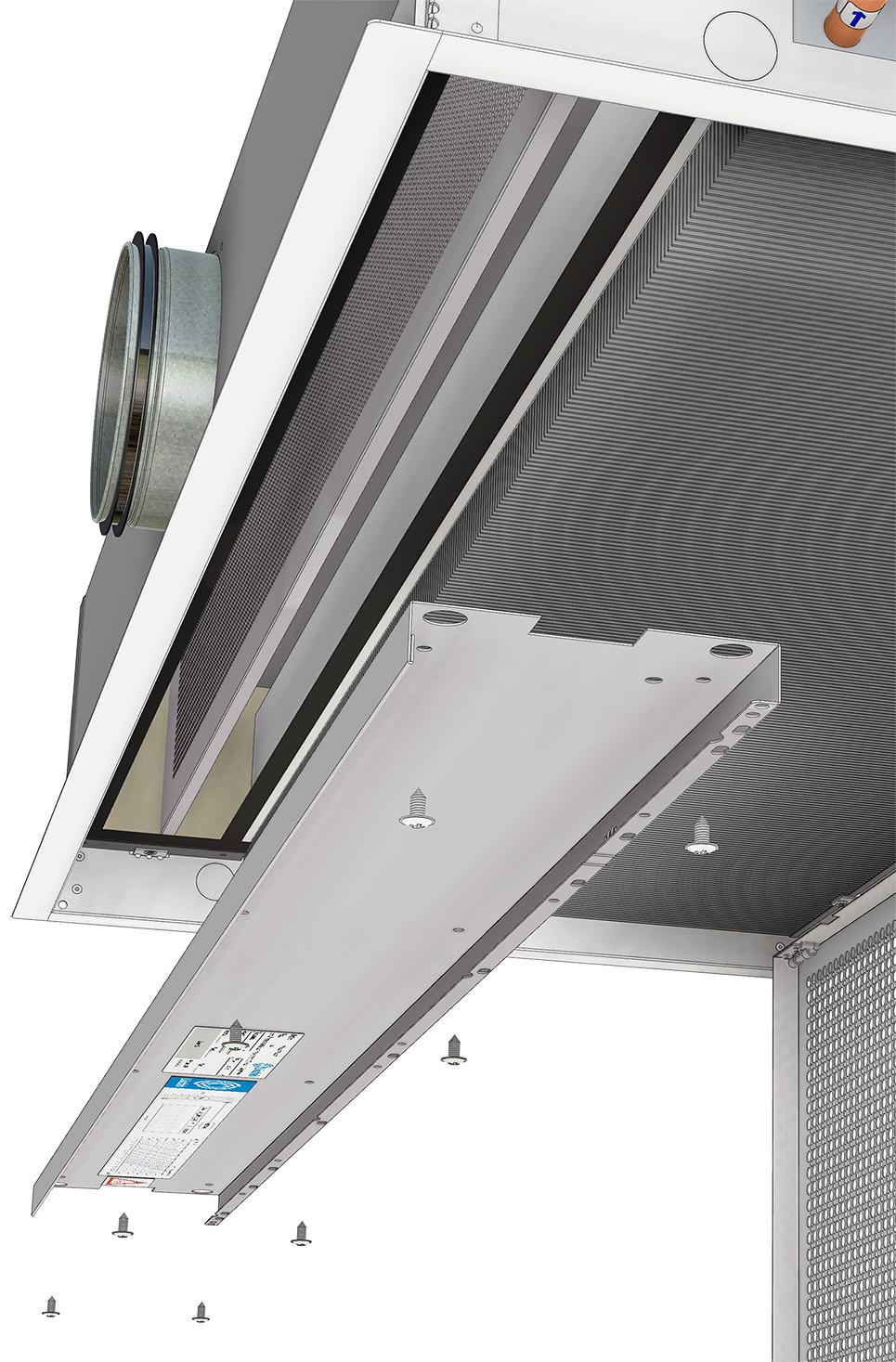

13 Inställning av luftfördelning C21M B - B B - B Sektion 1 0 Sektion 2 30 Sektion 3 Underhåll B! 13

14 Montering av produkt B C C D B C D D E x5 M8 x4 x4 14

15 Montering teleskop ( +10-0) B 1 x nvänd två självborrade skruvar (ej inkluderade) 15

16 Montering av intagsgaller typ 03/3E ( +10-0) B 1 x x5 B C C E C D B E D B E D 16
