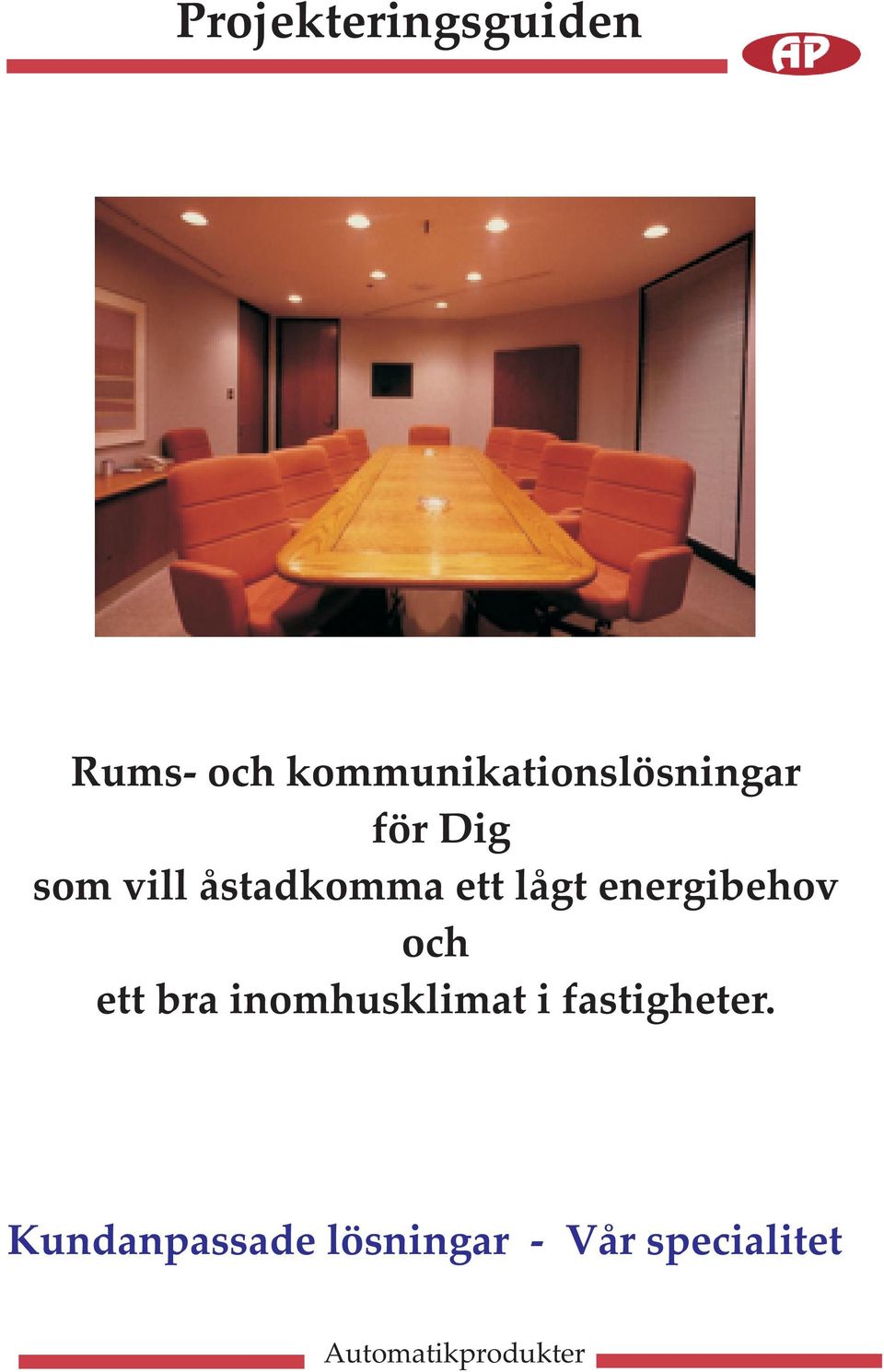

1 Projekteringsguiden Rums- och kommunikationslösningar för Dig som vill åstadkomma ett lågt energibehov och ett bra inomhusklimat i fastigheter. Kundanpassade lösningar - Vår specialitet

2 Totalkoncept för rumsreglering Rumsregulatorer med olika bestyckning för anpassning till objekt. Stand-Alone eller kommunicerande med inbyggd RTU mjukvara. 7 olika modeller. PS Du kan även få regulator med egen logotype! MPC 5 Givare och yttre apparater för reglering Kommunikations lösningar: - RS232 till PC - RS485 för lokalt nätverk - Ethernet TCP/IP för Internet

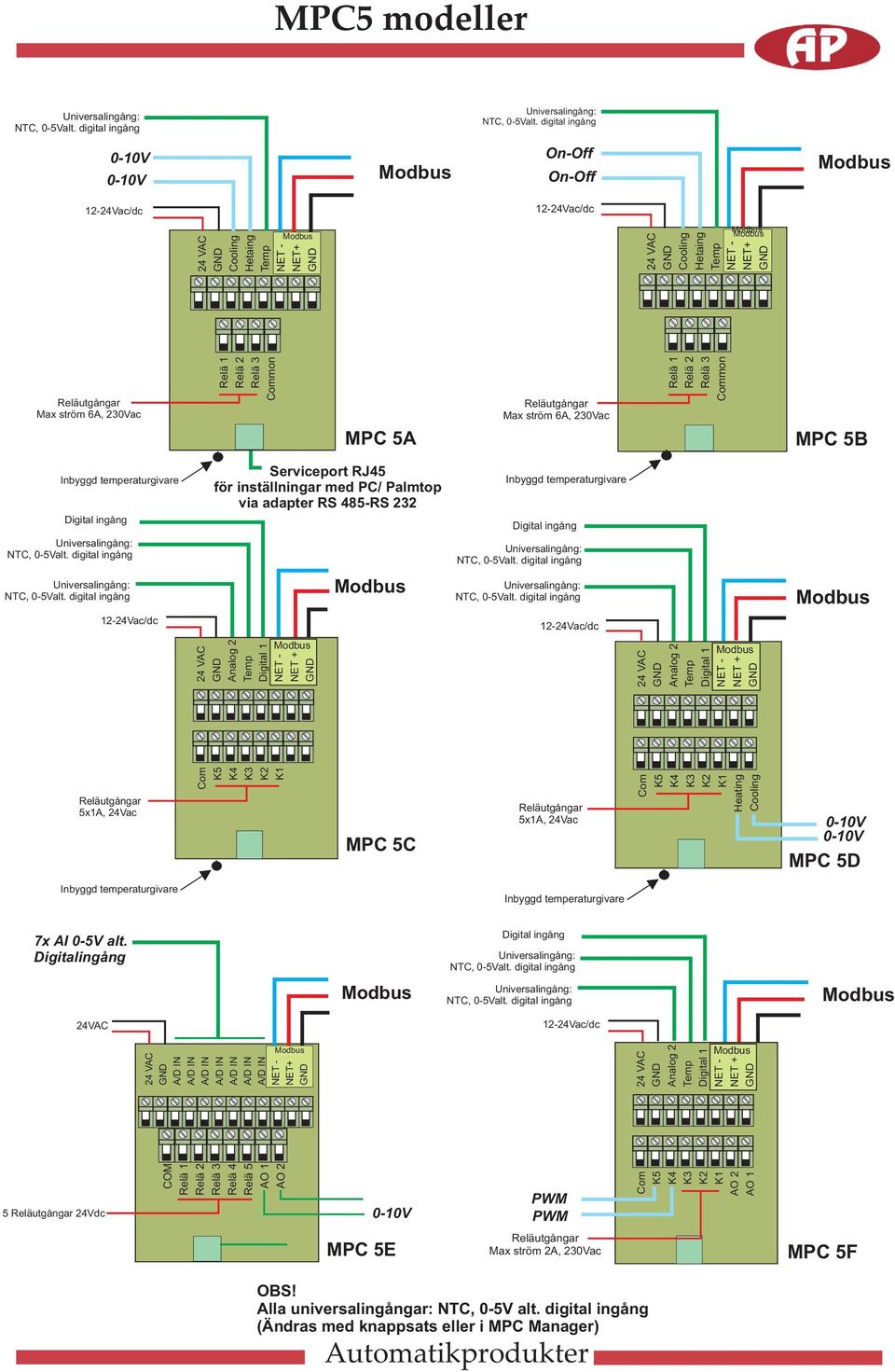

3 MPC5 modeller Universalingång: NTC, 0-5Valt. digital ingång Universalingång: NTC, 0-5Valt. digital ingång On-Off On-Off 12-24Vac/dc 12-24Vac/dc Cooling Hetaing NET+ Cooling Hetaing NET+ Reläutgångar Max ström 6A, 230Vac Relä 1 Relä 2 Relä 3 Common MPC 5A Reläutgångar Max ström 6A, 230Vac Relä 1 Relä 2 Relä 3 Common MPC 5B Inbyggd temperaturgivare Digital ingång Universalingång: NTC, 0-5Valt. digital ingång Universalingång: NTC, 0-5Valt. digital ingång 12-24Vac/dc Serviceport RJ45 för inställningar med PC/ Palmtop via adapter RS 485-RS 232 Analog 2 Digital 1 NET + Inbyggd temperaturgivare Digital ingång Universalingång: NTC, 0-5Valt. digital ingång Universalingång: NTC, 0-5Valt. digital ingång 12-24Vac/dc Analog 2 Digital 1 NET + Reläutgångar 5x1A, 24Vac Com K5 K4 K3 K2 K1 MPC 5C Reläutgångar 5x1A, 24Vac Com K5 K4 K3 K2 K1 Heating Cooling MPC 5D Inbyggd temperaturgivare Inbyggd temperaturgivare 7x AI 0-5V alt. Digitalingång Digital ingång Universalingång: NTC, 0-5Valt. digital ingång Universalingång: NTC, 0-5Valt. digital ingång 24VAC 12-24Vac/dc A/D IN A/D IN A/D IN A/D IN A/D IN A/D IN A/D IN NET+ Analog 2 Digital 1 NET + 5 Reläutgångar 24Vdc COM Relä 1 Relä 2 Relä 3 Relä 4 Relä 5 AO 1 AO 2 PWM PWM Com K5 K4 K3 K2 K1 AO 2 AO 1 MPC 5E Reläutgångar Max ström 2A, 230Vac MPC 5F OBS! Alla universalingångar: NTC, 0-5V alt. digital ingång (Ändras med knappsats eller i MPC Manager)

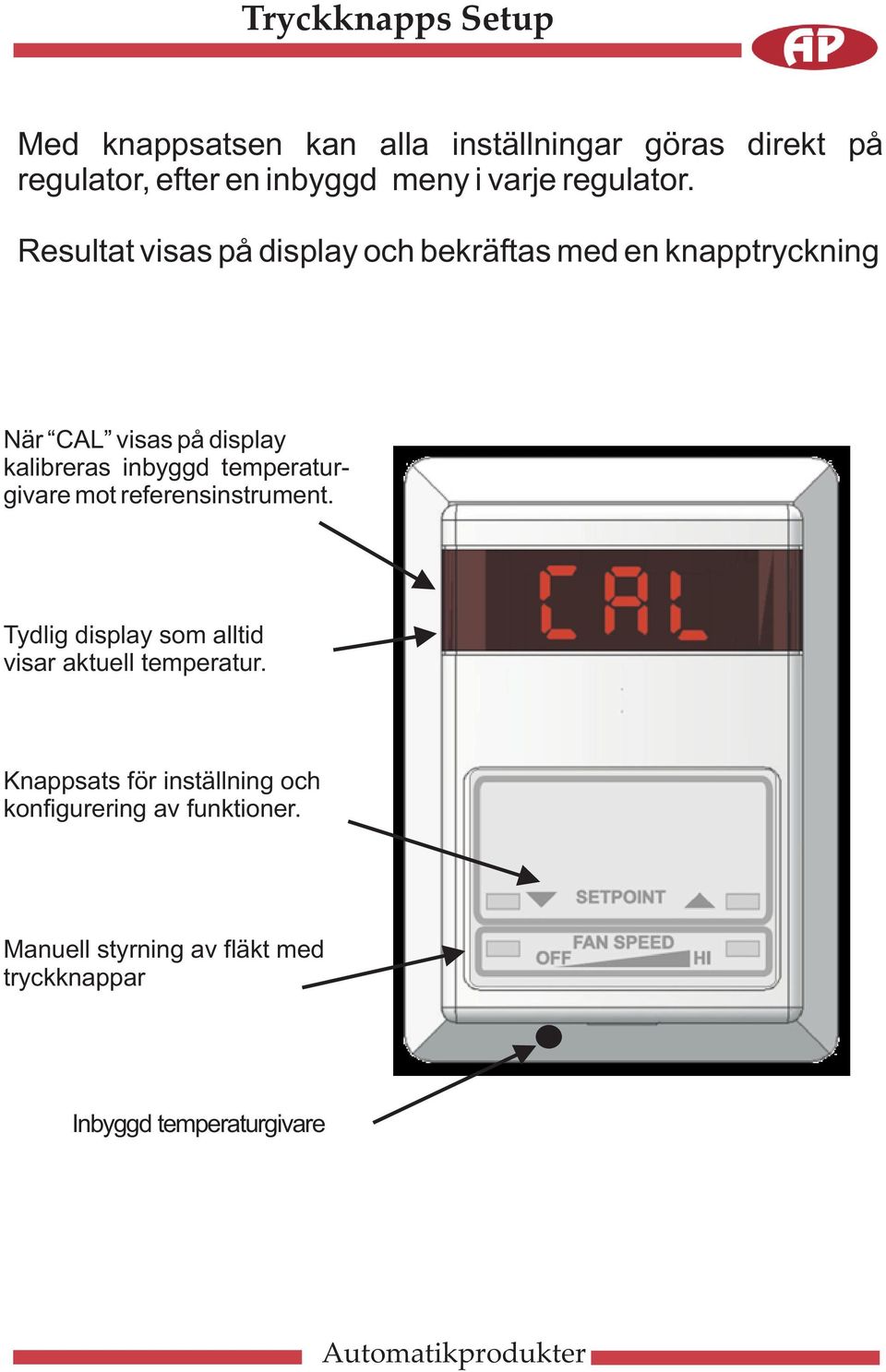

4 Tryckknapps Setup Med knappsatsen kan alla inställningar göras direkt på regulator, efter en inbyggd meny i varje regulator. Resultat visas på display och bekräftas med en knapptryckning När CAL visas på display kalibreras inbyggd temperaturgivare mot referensinstrument. Tydlig display som alltid visar aktuell temperatur. Knappsats för inställning och konfigurering av funktioner. Manuell styrning av fläkt med tryckknappar Inbyggd temperaturgivare

5 PC kommunikation Alternativt kan inställning och konfiguration göras i PC med mjukvaran, MPC Manager via gränssnittsomvandlare JARA med RS232 port och RS485 för kommunikation. RX TX JARA 5V - + RS 232 RS 485 Gränssnittsomvandlare Cooling Hetaing NET+ Relä 1 Relä 2 Relä 3 Common MPC Manager Genom inställningar och funktioner i mjukvaran MPC Manager, skapas reglerfunktioner efter driftkort. Du kan även enkelt ändra eller justera funktioner och driftparametrar vid behov.

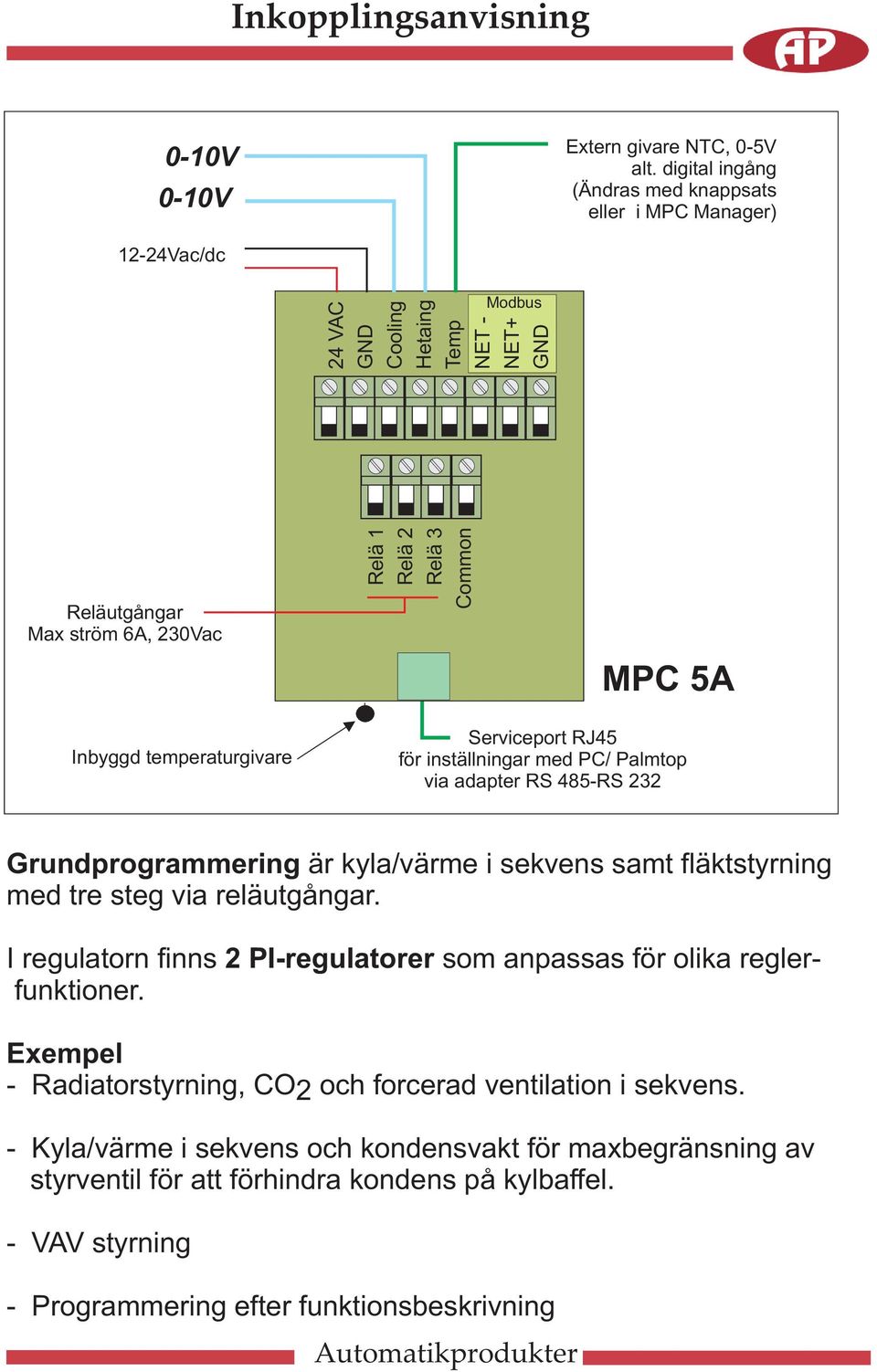

6 Inkopplingsanvisning Extern givare NTC, 0-5V alt. digital ingång (Ändras med knappsats eller i MPC Manager) 12-24Vac/dc Cooling Hetaing NET+ Reläutgångar Max ström 6A, 230Vac Relä 1 Relä 2 Relä 3 Common MPC 5A Inbyggd temperaturgivare Serviceport RJ45 för inställningar med PC/ Palmtop via adapter RS 485-RS 232 Grundprogrammering är kyla/värme i sekvens samt fläktstyrning med tre steg via reläutgångar. I regulatorn finns 2 PI-regulatorer som anpassas för olika reglerfunktioner. Exempel - Radiatorstyrning, CO och forcerad ventilation i sekvens. 2 - Kyla/värme i sekvens och kondensvakt för maxbegränsning av styrventil för att förhindra kondens på kylbaffel. - VAV styrning - Programmering efter funktionsbeskrivning

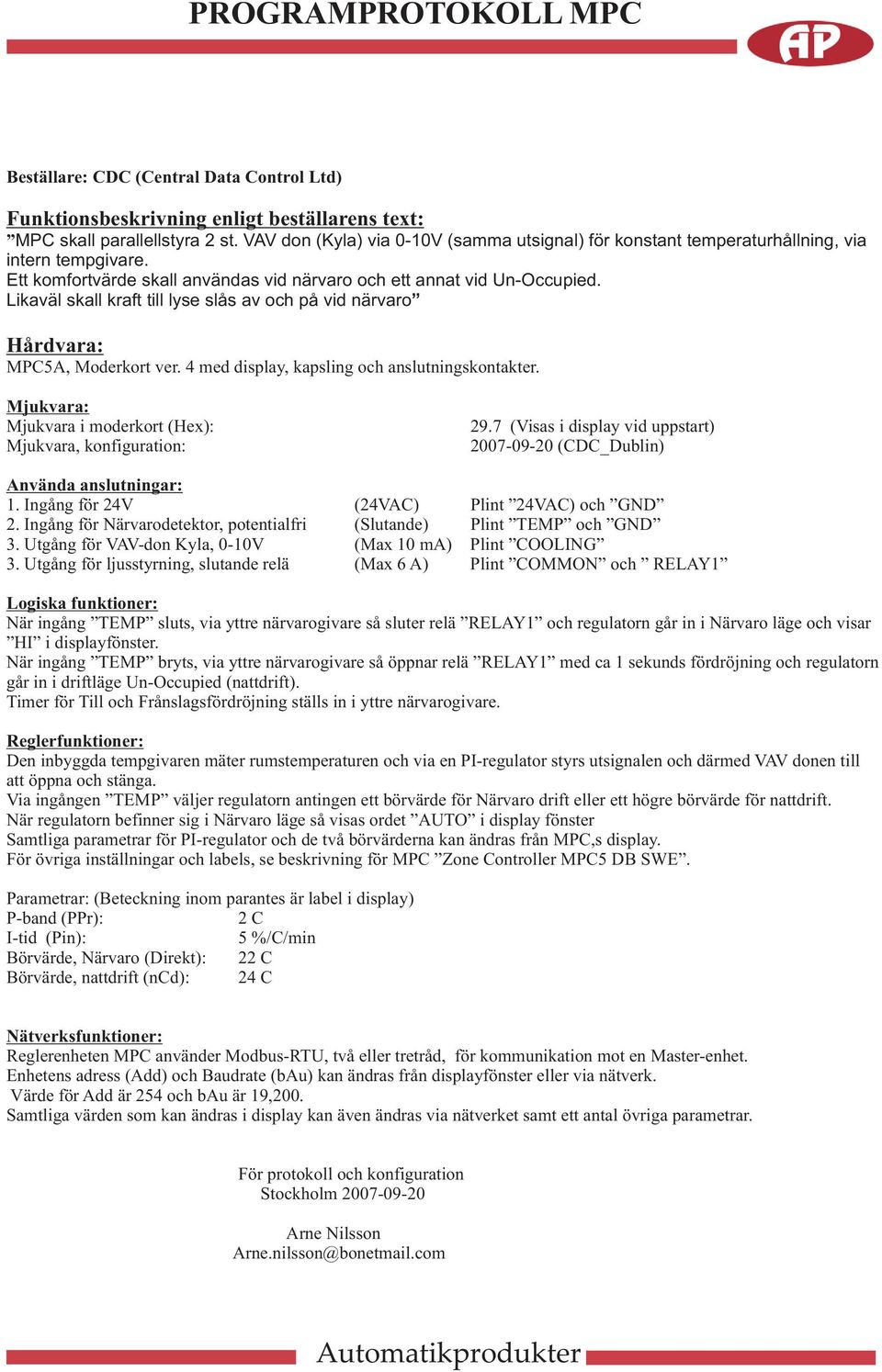

7 PROGRAMPROTOKOLL MPC Beställare: CDC (Central Data Control Ltd) Funktionsbeskrivning enligt beställarens text: MPC skall parallellstyra 2 st. VAV don (Kyla) via (samma utsignal) för konstant temperaturhållning, via intern tempgivare. Ett komfortvärde skall användas vid närvaro och ett annat vid Un-Occupied. Likaväl skall kraft till lyse slås av och på vid närvaro Hårdvara: MPC5A, Moderkort ver. 4 med display, kapsling och anslutningskontakter. Mjukvara: Mjukvara i moderkort (Hex): Mjukvara, konfiguration: 29.7 (Visas i display vid uppstart) (CDC_Dublin) Använda anslutningar: 1. Ingång för 24V (24VAC) Plint 24VAC) och 2. Ingång för Närvarodetektor, potentialfri (Slutande) Plint TEMP och 3. Utgång för VAV-don Kyla, (Max 10 ma) Plint COOLING 3. Utgång för ljusstyrning, slutande relä (Max 6 A) Plint COMMON och RELAY1 Logiska funktioner: När ingång TEMP sluts, via yttre närvarogivare så sluter relä RELAY1 och regulatorn går in i Närvaro läge och visar HI i displayfönster. När ingång TEMP bryts, via yttre närvarogivare så öppnar relä RELAY1 med ca 1 sekunds fördröjning och regulatorn går in i driftläge Un-Occupied (nattdrift). Timer för Till och Frånslagsfördröjning ställs in i yttre närvarogivare. Reglerfunktioner: Den inbyggda tempgivaren mäter rumstemperaturen och via en PI-regulator styrs utsignalen och därmed VAV donen till att öppna och stänga. Via ingången TEMP väljer regulatorn antingen ett börvärde för Närvaro drift eller ett högre börvärde för nattdrift. När regulatorn befinner sig i Närvaro läge så visas ordet AUTO i display fönster Samtliga parametrar för PI-regulator och de två börvärderna kan ändras från MPC,s display. För övriga inställningar och labels, se beskrivning för MPC Zone Controller MPC5 DB SWE. Parametrar: (Beteckning inom parantes är label i display) P-band (PPr): 2 C I-tid (Pin): 5 %/C/min Börvärde, Närvaro (Direkt): 22 C Börvärde, nattdrift (ncd): 24 C Nätverksfunktioner: Reglerenheten MPC använder -RTU, två eller tretråd, för kommunikation mot en Master-enhet. Enhetens adress (Add) och Baudrate (bau) kan ändras från displayfönster eller via nätverk. Värde för Add är 254 och bau är 19,200. Samtliga värden som kan ändras i display kan även ändras via nätverket samt ett antal övriga parametrar. För protokoll och konfiguration Stockholm Arne Nilsson Arne.nilsson@bonetmail.com

8 Givare - Kondensvakt - eraturgivare - CO2-givare - Fuktgivare - Ljusnivågivare - Närvarodetektor - Energidetektor - Tryckgivare

9 Yttre reglerapparater UNIVERSIELLT VENTILSTÄLLDON 50 adaptrar för olika fabrikat av zonventiler För nyinstallation på olika ventilfabrikat och befintliga ventiler. - On/off signal (AOO 24S) - signal (ARM 24S) - Spänningsnmatning 24Vac - Lägesindikering - Enkel montering på ventil Liten storlek som medger installation i trånga utrymmmen VENTILER FÖR ZONREGLERING PN 16 max tryck 16 bar - Upp till +130C, med ställdon +100C - Max differanstryck 2.5 bar - 2vägs-, 3-vägs, 3-vägs med 4 portar - DN10, Dn15 och DN 20 - Kvs-värde från Slaglängd 3.7 mm - Gänga M30x1.5 - Ventil är normalt öppen SPJÄLLMOTOR RM8 24V - Ställkraft 8Nm - Spänningsmatning 24Vac - Styrsignal - Lägesindikering - Gångriktning ändras via jumper på PCB- - Gångtid 160 Sek

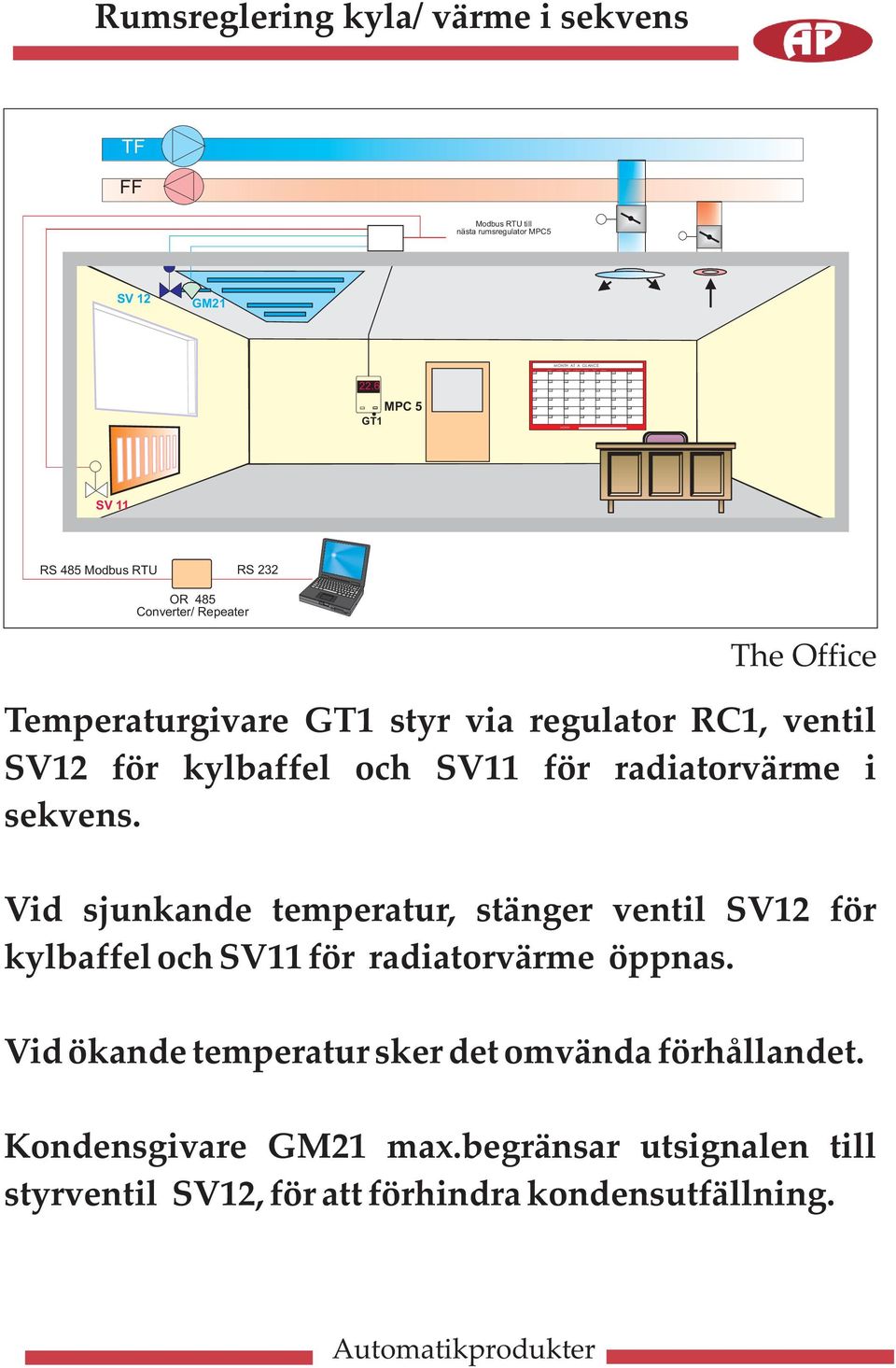

10 SUNDAY MONDAY TUESDAY WEDNESDAY THURSDAY FRIDAY SATURDAY MONTH Rumsreglering kyla/ värme i sekvens TF FF RTU till nästa rumsregulator MPC5 SV 12 GM21 MONTH AT A GLANCE 22.6 MPC 5 GT1 SV 11 RS 485 RTU RS 232 OR 485 Converter/ Repeater The Office eraturgivare GT1 styr via regulator RC1, ventil SV12 för kylbaffel och SV11 för radiatorvärme i sekvens. Vid sjunkande temperatur, stänger ventil SV12 för kylbaffel och SV11 för radiatorvärme öppnas. Vid ökande temperatur sker det omvända förhållandet. Kondensgivare GM21 max.begränsar utsignalen till styrventil SV12, för att förhindra kondensutfällning.

11 Rumsreglering med Radiator-CO -Forcerad 2 ventilation i sekvens. TF FF RTU till ST 21 nästa rumsregulator MPC CDR CO 2 Givare MPC 5 SV 11 RS 485 RTU RS 232 OR 485 Converter/ Repeater The School I eraturgivare i MPC 5 - och CO2-givare styr via regulator RC1, ventil SV11 för radiatorvärme och tilluftsspjäll ST21 till forcerad ventilation i sekvens. Vid sjunkande temperatur, så öppnar ventil SV11 eller vid lägre CO -halt stänger spjäll ST21. 2 Vid ökande temperatur så stänger ventil SV11 eller vid ökande CO2 forceras spjäll ST21 mot öppet läge. Styrning av termoställdon sker med on/off signal via relä (24V) och styrning till spjällmotor med

12 Rumsreglering med kyla och närvarodetektor för belysningi sekvens. CH-IR-LUX TF FF RTU till VAV 1 VAV 2 nästa rumsregulator MPC5 TOD MPC 5 RS 485 RTU RS 232 OR 485 Converter/ Repeater The School II eraturgivare i MPC 5 parallellstyr (med samma utsignal) via regulator, ställdon VAV 1 och VAV 2 för kyla i tilluftskanal, för konstant temperaturhållning. Vid sjunkande temperatur, så stänger ställdon VAV 1 och VAV 2, för kyla. Vid ökande temperatur så öppnar VAV 1 och VAV 2 för kyla. Två komfortvärden och belysning, styrs av en närvarogivare (IR) vid närvaro 22 C (ljus tänds) och ett annat komfortvärde vid tom lokal, nattdrift 24 C (ljus släcks).

13 Rumsreglering Hotell. TF FF till nästa rumsregulator MPC5 ST 21 ST SV 11 MPC 5 Key card RS 485 RTU RS 232 OR 485 Converter/ Repeater The Hotel När nyckelkort (Key Card) placeras i hållare aktiveras reglerfunktion via digitalsignal till rumsregulator MPC. eraturgivare i rumsregulator MPC, styr ventil SV11 för radiatorvärme och spjäll ST21 och ST22 för ventilation i sekvens. Vid sjunkande temperatur, så öppnar ventil SV11 och ST21 stänger och ST22 öppnar. Vid ökande temperatur så stänger ventil SV11 för radiatorvärme och spjäll ST21 öppnar och ST22 stänger. Styrning av termoställdon sker med PWM signal styrning till spjällmotor med signal. och

14 Förstärkare till större system Repeater OR485 Med repeater OR 485 kan en systemlösning enkelt expanderas med optoisolerad kommunikation. I ett system med 8st OR485 förstärkare hanteras upp till 247 MPC5 regulatorer. 16 MPC Regulatorer per slinga, alternativt 32 MPC regulatorer på en slinga. RS 485 slinga RS 485 slinga Repeater OR 485 RS 232 COM-port alt. USB RS 485 för expansion av nätverk med Extern givare NTC, 0-5V alt. digital ingång (Ändras i MPC Manager) 12-24Vac/dc Extern givare NTC, 0-5V alt. digital ingång (Ändras i MPC Manager) On-Off On-Off 12-24Vac/dc Cooling Hetaing NET+ Cooling Hetaing NET+ Reläutgångar Max ström 6A, 230Vac Relä 1 Relä 2 Relä 3 Common MPC 5A Reläutgångar Max ström 6A, 230Vac Relä 1 Relä 2 Relä 3 Common MPC 5B Inbyggd temperaturgivare Serviceport RJ45 för inställningar med PC/ Palmtop via adapter RS 485-RS 232 Inbyggd temperaturgivare Serviceport RJ45 för inställningar med PC/ Palmtop via adapter RS 485-RS 232 Till nästa MPC5 regulator

15 Referenser Referenslista för MPC rumsregulator Projekt Kontorsfastighet Hadangerveien 48 STAVANGER Kontorsfastighet Invest STAVANGER Bålsta Skola Bålsta Dr Holms i Geilo Geilo OSLO Hotel OSLO Multikonsult VVS Kontor ICA Norrland Vassenden skule KTH Stockholm Ulstein Hotel ÅLESUND Kronofogden/Skatteverket KALMAR Målöy vidaregående Skola MÅLÖY CISCO HOUSE DUBLIN Kontorshus Älvkarleby Katrineholms Fastighets AB Antal rum 80 MPC Kyla/värme och CO2-styrning 210 MPC Kyla/värme, belysningsstyrning och CO2 30 MPC VAV med CO2-styrning 110 MPC Värmestyrning 200 MPC Kyla/ värme 421 MPC Kyla/ värme och CO2 styning 30 MPC Kyla/ värme 20 MPC Kyla/ värme och CO2-styrning 2 MPC Fuktreglering 100 MPC Hotellnyckel för värmestyrning 120 MPC Kyla/ värme fläktkonvektorer 80 MPC med CO2-styrning 22 MPC med närvarodetektering och och kylreglering 80 MPC med elvärmestyning 10 MPC Energistyrning med närvarostyrning Katrineholm Bland kunder märks: YIT, Honeywell, Vattenfall med flera

16 Support Kontakta gärna om Dina anläggningar med rumsreglering för: - Projektering - Systemuppbyggnad - Programmering - Produktval Gå in på hemsidorna eller för ytterligare information om produkter och systemlösningar. Kundanpassade lösningar - Vår specialitet
