1 Datum: Uppdrag: Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal G-PM AR Pedagogen Park AB GeoVerkstan Håkan Garin, utredare Gunilla Franzén, granskare Hällingsjövägen KUNGSBACKA Tfn: e-post: info@geoverkstan.se web: GeoVerkstan Sverige AB Org. nr

2 Datum: Uppdrag: Innehållsförteckning 1 Uppdrag Slutsats Analysmetodik - Planering Geotekniska fält- och laboratorieundersökningar... 3 Områdesbeskrivning Marktekniska förhållanden Utförda beräkningar Beräkningsprogram Valda och karakteristiska jordparametrar Dimensionerande marknivå Karakteristiska samt dimensionerande laster Vattentryck Beräkningsresultat... 7 G-PM Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga Bilaga 6 Bilaga 7 Bilaga 8 Bilaga 9 Planer och sektioner Utredningsområdet, nivåer före och efter byggnation Härledda egenskaper skjuvhållfasthet, densitet och sensitivitet Stabilitetsberäkningar kohesionsprofil i modellen Stabilitetsberäkningar portrycksprofil i modellen Stabilitetsberäkningar sektion SA-SA Stabilitetsberäkningar sektion SB-SB Stabilitetsberäkningar sektion SC-SC Geoteknisk undersökning Lindhagaskolan Geoteknisk undersökning Utlåtande över kartering och grundundersökning för planerad lärarhögskola i Mölndal Referenser [1] IEG Tillämpningsdokument Rapport 4:20 -Tillståndsbedömning/ klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar, Implementeringskommissionen för europastandarder inom geoteknik, Stockholm 20 GeoVerkstan Hällingsjövägen KUNGSBACKA Tfn: e-post: info@geoverkstan.se web: GeoVerkstan Sverige AB Org. nr

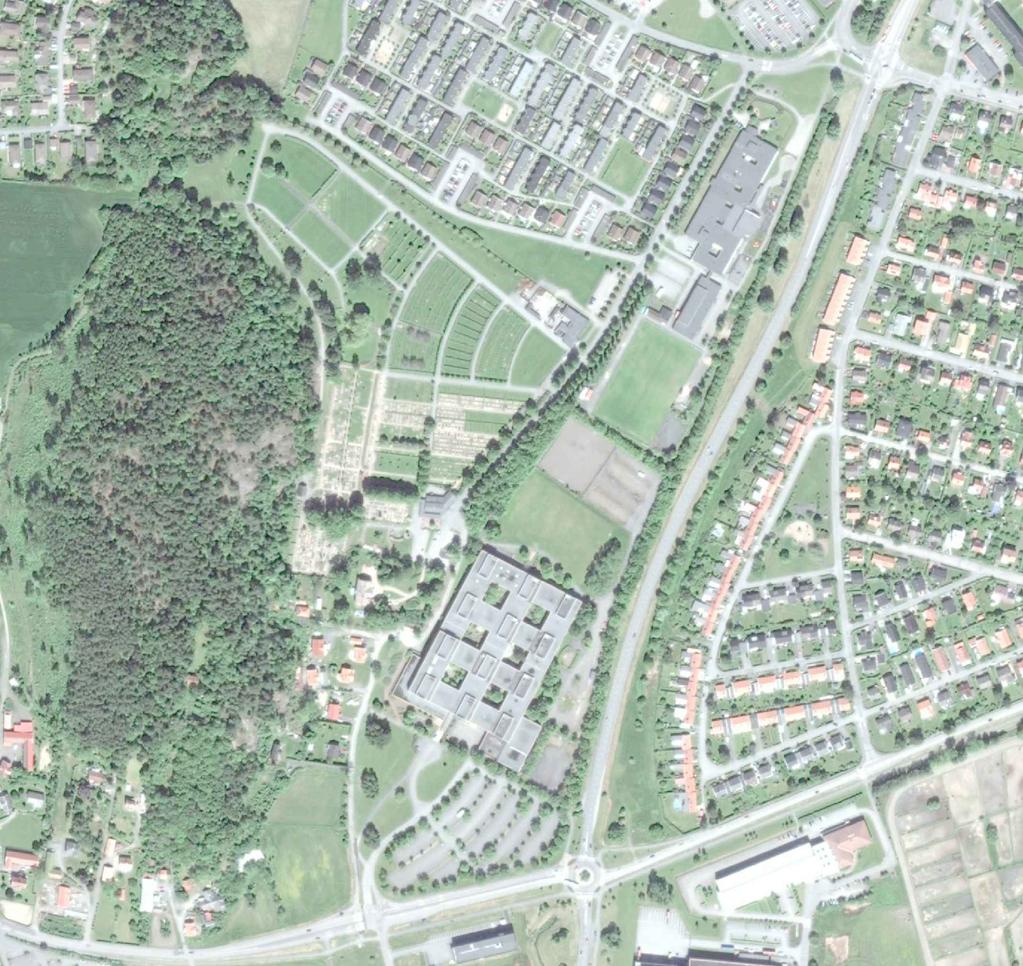

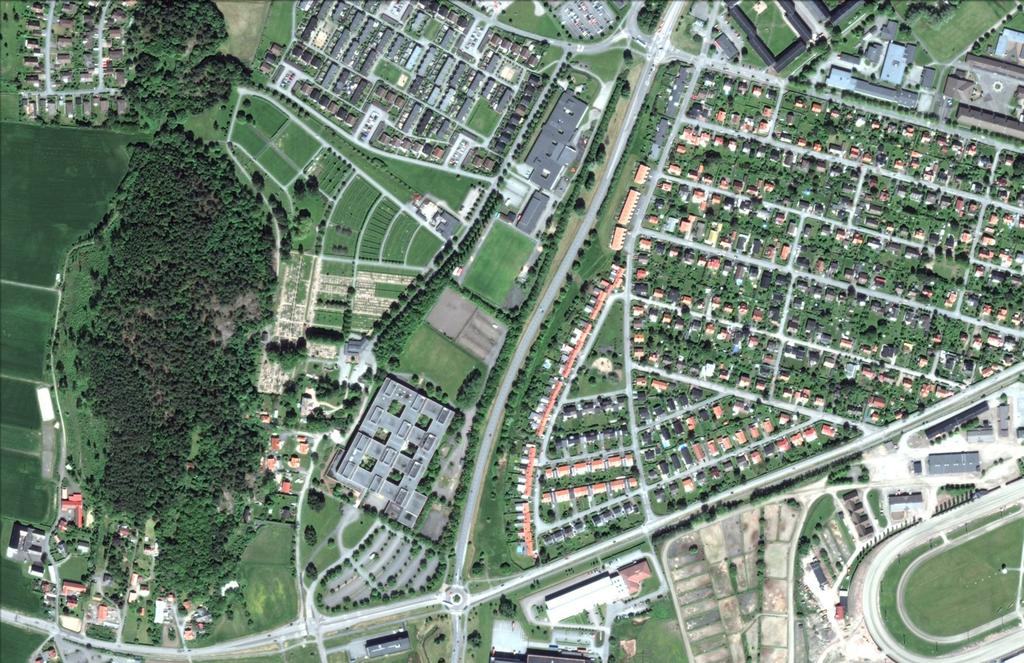

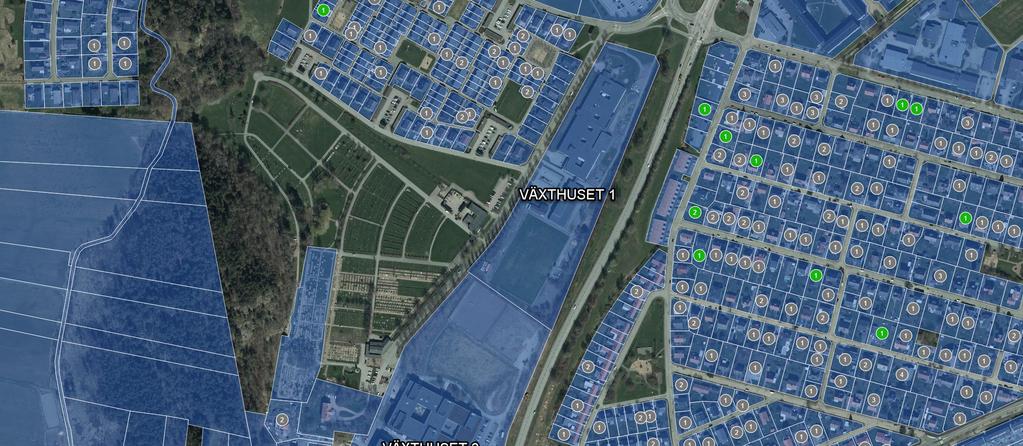

3 1 Uppdrag På uppdrag av AR Pedagogen Park AB har GeoVerkstan utrett stabilitetsförhållandena inom fastigheterna Växthuset 1 och Växthuset 2 i Mölndal Pedagogen Park. I uppdraget har som del av förarbetet genomförts insamling och analys av tidigare utförda geotekniska undersökningar. Figur 1. Växthuset 1 samt Växthuset 2, Mölndal Denna utredningen syftar till att översiktligt klarlägga fastighetens skredsäkerhet i planeringsskedet. IEG Tillämpningsdokument Rapport 4:20 - Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar [1] utgör basen för bedömning av områdets skredsäkerhet. Enligt Rapport 4:20 ska planläggning av område utredas på minst detaljerad utredningsnivå. Det geotekniska underlaget för denna utredning bedöms uppfylla detta krav då insamling av uppgifter om egenskaper skett med undersökningar utförda inom fastigheten och jämförts med för intilliggande fastigheters undersökningsrapporter samt empiri. Denna PM redovisar de stabilitetsmässiga förhållandena i 3 sektioner inom utredningsområdet. 2 Slutsats Med utgångspunkt från tidigare geotekniska undersökningar och rådande topografiska förhållanden, tillsammans med planerade höjder inom utredningsområdet råder tillfredställande stabilitet inom området. Lägsta observerade totalsäkerhetsfaktorn är F=1,9 och denna har beräknats inom sektion SA-SA i södra delen av kv Växthuset 2. Inom och norr om befintlig byggnad inom Kv Växthuset 2 samt inom kv Växthuset 1 överstiger totalsäkerhetsfaktorn mot skred 2-faldig säkerhet. Vid analys har antagits en generell karakteristisk variabel ytlast på mark om kpa. Denna har applicerats även inom ytor som kommer att utgöra byggnadsytor för byggnader med pålad grundläggning, vilket är på säkra sidan. Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 1 av 7

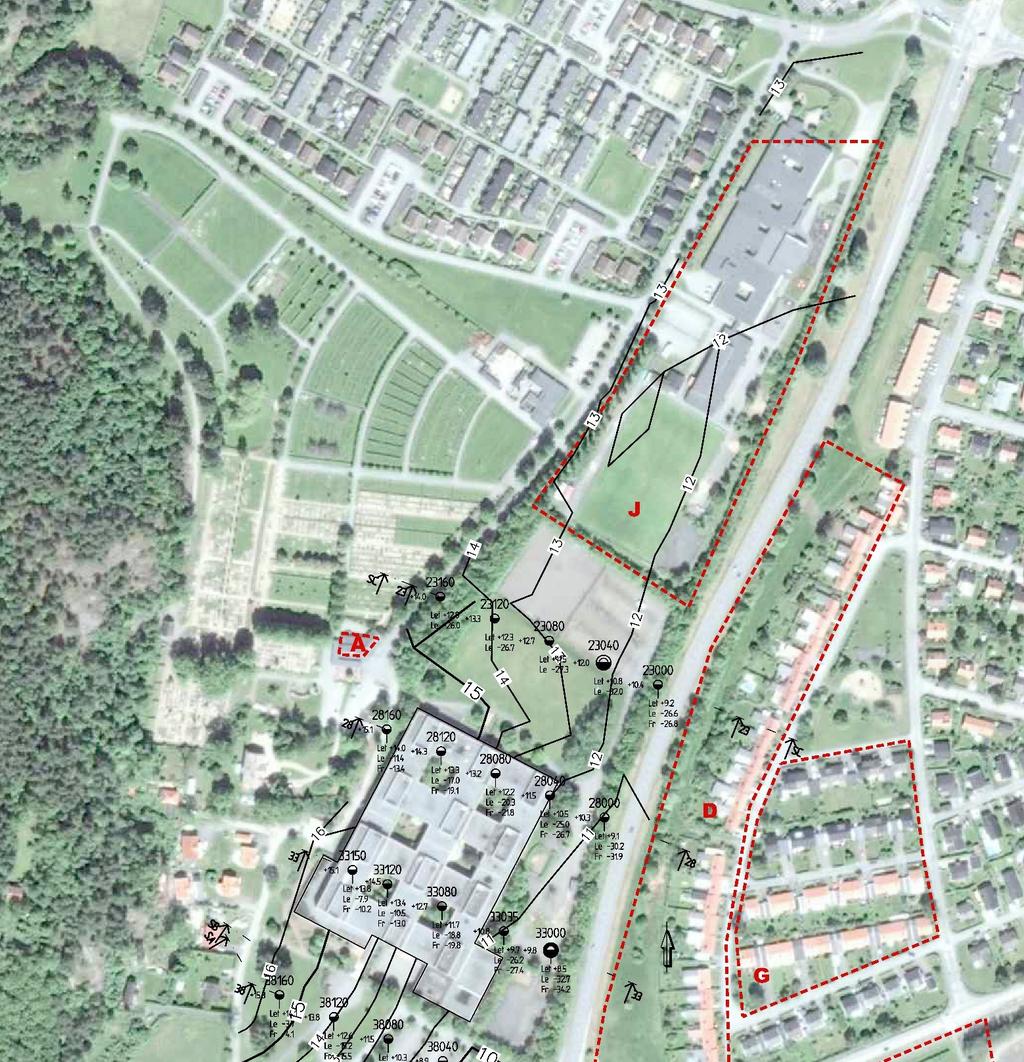

4 Figur 2. 3 Redovisning av beräkningssektioner (SA, SB och SC) samt planerade marknivåer. Analysmetodik - Planering För att ett område skall kunna bedömas som skredsäkert i en planeringsprocess ska en stabilitetsutredning enligt IEG Tillämpningsdokument Rapport 4:20 [2] utföras. Totalsäkerhetsfaktorn är rekommenderad vara större än eller lika med 1,7 á 1, i odränerad analys (Fc) och 1, á 1,4 i kombinerad analys (Fkomb). Beräkningar har utförts enligt IEG TD Rapport 4:20 för att visa stabilitetsförhållandena för befintliga och planerade förhållanden. Samtliga beräkningar har utförts med såväl odränerade egenskaper som kombinerade. Se Bilaga till Bilaga 7. Vid analys har även simulering av ett porövertryck om 2 kpa utförts på lerlager djupare än 20 meter under markytan. Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 2 av 7

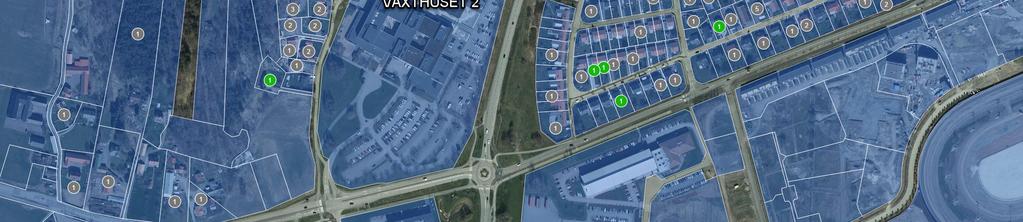

5 4 Geotekniska fält- och laboratorieundersökningar Utförda sonderingar och provtagningar inom och i anslutning till fastigheterna har använts som underlag. Dessa har tidigare samlats in från bl.a. Mölndals kommuns arkiv. Insamlat underlag inom och i angränsande områden är: A. Utlåtande över geoteknisk undersökning för planerad tillbyggnad av gravkapell på Fässbergs kyrkogård i Mölndals Kommun. Bo Alte AB, , unr: (mindre område). B. PM angående grundförhållandena för Fässbergsdalen. VBB, , unr: H2677 C. PM angående grundförhållandena inom östra delen av Fässbergsdalen. VBB, , unr: N3092. D. Utlåtande över grundförhållandena inom kv. Släggan och kv. Hammaren i Mölndal. Hugo I Andersson, E. Utlåtande över översiktlig geoteknisk undersökning för planerat industriområde mellan Idrottsvägen Bifrostgatan Frölundagatan vid Åby i Mölndals kommun. VIAK, , unr: F. Utlåtande över geoteknisk undersökning för planerat kontorshus i kv Hästägaren, Mölndal. VIAK, , unr: G. Grundundersökning inom kvarteren Yxan och Lodet i Mölndal för Svenska Riksbyggens lokalförening och HSB Göteborg, AB Flygfältsbyrån, , unr: H. Geoteknisk beskrivning (BGEO), del av Fässberg 1:73. NCC, , unr: I. Geoteknisk PM, projekteringsunderlag, Mölndal, Tangentbordet 3. Norconsult, , unr: J. Grundundersökning, Lindhagaskolan, kv Växthuset 1, Mölndal. Göteborgs Förorter, , unr: K. Utlåtande över kartering och grundundersökning för planerad lärarhögskola i Mölndal. Kv Växthuset 2, Mölndal. Civ ing Bo Alte AB, , unr: Arkivunderlag från VBK har inarbetats i en Geosuite databas med: - Avvägningspunkter från rutavvägning 1969 i plan, rutnät 20*20 m - Geotekniska undersökningspunkter i plan - Tolkning av jordlagerföljd i utförda sonderingspunkter - Laboratoriet resultat avseende vattenkvot, konflytgräns, densitet, hållfasthet och sensitivitet Till denna PM bifogas underlag J och K, Bilaga 8 och Bilaga 9, då dessa är utförda inom aktuella fastigheter. I Figur 1 redovisas litteran för de närliggande undersökningarna. Topografiskt underlag för landområde har inhämtats från Lantmäteriet och omfattar utdrag ut nya nationella höjddatabasen med en mättäthet 2+, dvs högst 2 m avstånd mellan mätpunkterna. Underlaget erhållet via Lantmäteriet i koordinatsystemet SWEREF och höjdsystemet RH Områdesbeskrivning Kv Växthuset 1 utgörs av Lindhagaskolan med tillhörande lek- och rekreationsområde inklusive idrottsplan. Kv Växthuset 2 utgörs idag i syd av Pedagogen parks kontorskomplex med anslutande parkering inom tidigare lokalerna för lärarhögskolan. 6 Marktekniska förhållanden Markytan inom kv Växthuset 1 är tämligen plan och sluttar svagt österut. Nivåskillnaden i väst-östlig riktning är cirka 2 m. Jordlagren består huvudsakligen av lera vars mäktighet är minst 20 m. I en undersökningspunkt har undersökningarna drivits ned till 40 m djup utan att underkant lera påträffats. Sannolikt uppgår jorddjupet till minst 40 m inom större delen av delområdet. Markytan inom kv Växthuset 2 sluttar österut. Nivåskillnaden i väst-östlig riktning är cirka 8 m. Högsta höjden återfinns i områdets sydvästra del emedan lägsta punkten återfinns i anslutning till Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 3 av 7

6 cirkulationsplatsen på Frölundavägen i syd. Jordlagren består huvudsakligen av lera vars mäktighet varierar mellan ca 20 m inom delområdets västra del till mer än 40 m i södra delen samt i anslutning till kv Växthuset 1. Väster om kv Växthuset 2 stiger markytan kraftigt och marken utgör i detta område av ytnära berg eller berg i dagern. Lerlagrets torrskorpa har en tjocklek som är endast ca 1 á 1, m. Den låghållfasta leran är relativt homogen och kraftigare skikt av silt eller skal har registrerats i endast ett fåtal borrpunkter. Lokalt finns ett tunt skikt närmast under torrskorpan med mycket gyttjig lera och innehåller växtrester och enstaka skal. I övrigt är lerans karaktär relativt normal för Göteborgsområdet. Leran är enligt utförda ödometerförsök överkonsoliderad cirka 20 kpa. Generellt inom utredningsområdet är leran medelsensitiv. I södra delen av kv Växthuset 2 har medel till högsensitiv lera påträffats. Kvicklera har ej påträffats. Figur 3. Sammanställning av härledda och valda värden för odränerad skjuvhållfasthet, densitet och sensitivitet. 7 Utförda beräkningar 7.1 Beräkningsprogram Stabilitetsanalysen är utförd för cirkulärcylindriska glidytor, Morgenstern-Price, med programmet SLOPE/W Geostudio 2016, ver Analyser har skett som odränerad respektive kombinerad analys i samtliga studerade lastfall. Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 4 av 7

7 7.2 Valda och karakteristiska jordparametrar Redovisning av valt värde för beräkning enligt IEG TD Rapport 4:20 redovisas i Figur 3 samt Bilaga 2. Skjuvhållfastheten har valts utifrån sammanställning av resultat från laboratorieundersökningar som insamlats inom uppdraget. Karakteristiska/valda parametrar för leran inom aktuellt delområde är utvärderade till: Lera, odränerad cu = 12,3 kpa + 0,62 kpa/m γ = 1,6 kn/m 3 Lera, kombinerad =30 samt c =0,1*cu. Lerlagret har delats upp i två lager i beräkningarna, för att möjliggöra simulering av förhöjt portryck i undre lerlagret. Övre lerlagret är 20 m tjockt varvid undre lerlagret har följande egenskaper från överkant lager: Lera, odränerad cu = 2 kpa + 0,62 kpa/m γ = 1,6 kn/m 3 Lera, kombinerad =30 samt c =0,1*cu. Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] Lera, [Od] (2) Nivå (RH 2000) (m) Figur 4. Jord- och beräkningsmodell med odränerad skjuvhållfasthet vid odränerad analys. Underlaget till stabilitetsutredningen innehåller utvärdering av förkonsolidering utifrån flertalet ödometerförsök. Jämförelse av valt värde mot empiri, baserat på överkonsolideringsgrad. Vid jämförelse har den odränerade, korrigerade skjuvhållfastheten beräknats utifrån: där: a är beroende av såväl typ av jord och belastningsfall och beräknas för direkt skjuvning med: 0,12 0,20 /1,17 b varierar mellan 0,7 och 0,9 oberoende av belastningsfall men för försiktighets skull ansatts till 0,7 Empiri redovisas tillsammans med övriga hållfasthetsegenskaper i Figur 3 samt Bilaga 2. Ned till m under markytan är de empiririska värdena något lägre än valt värde utifrån konprovning. På större djup överstiger de empiriska egenskaperna det valda värdet från konprovning. Släntstabilitetsberäkningar har utförts med såväl valt värde från konprovning som med empiriskt framtagna referensegenskaper. I analysen medtagna empiriska egenskaper är: Lera, odränerad (empiri) cu =, kpa + 1,47 kpa/m γ = 1,6 kn/m 3 Lera, kombinerad =30 samt c =0,1*cu. Hänsyn/nyttogörande har inte tagits till positiva effekter såsom högre hållfasthet i torrskorpa samt förväntad högre hållfasthet i lera inom partier inom högre belägna områden. Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan av 7

8 7.3 Dimensionerande marknivå Befintlig markytas nivåer redovisas i Bilaga 1 och varierar mellan +16 i sydväst (Kvarter 1) och +9 i sydöst. Störst lutning återfinns i ett lokalt parti norr om infartsvägen till Pedagogens park med en nivåskillnad om 2 m på en sträcka om 20 m, d.v.s. en lutning om 1:. Denna slänt ingår som en del i en längre slänt där nivåskillnaden är 6 m över en sträcka om 1 m, d.v.s. en lutning om ~1:20. I beräkningarna har analys av såväl befintliga förhållanden avseende nivåer och planerade utförts. Figur. Förslag enligt planprogram. Nivåerna i planprogrammet har till stor del anpassats till befintliga höjder. I Bilaga 1 redovisas nivåskillnaderna mellan befintliga förhållanden och planerade. 7.4 Karakteristiska samt dimensionerande laster Karakteristiska ytlaster har ansatts till kpa generellt över hela området. Ytlasten är beräknad som en variabel last, varvid den enbart medtages i beräkningarna då den är ogynnsam. Inom gynnsamma områden ansätter programmet (Slope/W) variabla laster till 0 kpa för respektive glidyteberäkning. Ytlast har ansatts även inom områden där byggnation planeras ske. Inom huskropparna kommer ingen ytlast att utvecklas då byggnaderna kommer att grundläggas med pålar till fast botten eller med kohesionspålar till stort djup. Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 6 av 7

9 7. Vattentryck Enligt tidigare utförda geotekniska undersökningar är portrycket i leran tämligen hydrostatiskt och med en trycknivå i nivå med 1 m under markytan. Detta har även antagits i analysen. För att analyser jordlagerföljdens och totalsäkerhetens beroende av porövertryck, vid kombinerad analys i djupare liggande lerlager, har parallella beräkningar med 2 kpa förhöjt portryck simulerats i lera djupare än 20 m under markytan. 7.6 Beräkningsresultat Enligt IEG TD Rapport 4:20 för en detaljerad utredning är stabiliteten tillfredställande om värdet på säkerhetsfaktorn för odränerad analys Fc 1,7 1, samt för kombinerad analys Fkomb 1, 1,4. Beräkningsresultaten framgår av Tabell 1, Tabell 2 och Tabell 3 nedan samt Bilaga, Bilaga 6 och Bilaga 7. Tabell 1. Beräkningsresultat sektion SA-SA. Materialegenskaper enligt provning Belastningssituation Odränerad analys Fc Kombinerad analys Fkomb Kombinerad analys 1 Fkomb Materialegenskaper enligt empiri Odränerad Kombinerad analys analys Fc-empiri Fkomb-empiri Befintliga förhållanden 2,0 2,0 2,0 1,9 2 1,9 2 Planerade nivåer enligt programhandling 1,9 1,9 1,9 2,6 2,6 Tabell 2. Beräkningsresultat sektion SB-SB. Materialegenskaper enligt provning Belastningssituation Odränerad analys Fc Kombinerad analys Fkomb Kombinerad analys 1 Fkomb Materialegenskaper enligt empiri Odränerad Kombinerad analys analys Fc-empiri Fkomb-empiri Befintliga förhållanden 2,0 2,0 2,0 2, 2, Planerade nivåer enligt programhandling 2,1 2,1 2,1 2,8 2,7 Tabell 3. Beräkningsresultat sektion SC-SC. Materialegenskaper enligt provning Belastningssituation Odränerad analys Fc Kombinerad analys Fkomb Kombinerad analys 1 Fkomb Materialegenskaper enligt empiri Odränerad Kombinerad analys analys Fc-empiri Fkomb-empiri Befintliga förhållanden 3,2 3,2 3,2 3,0 2,9 Planerade nivåer enligt programhandling 3, 3, 3, 3,2 3,2 1 Med förhöjt portryck om 2 kpa i lerlager djupare än 20 m under markytan. 2 Lokal glidyta nedanför kvarter 1. För större glidytor FKomb-empiri >3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal Sidan 7 av 7

10 Bilaga 1 Planer och sektioner Utredningsområdet, nivåer före och efter byggnation 4 ritningar A3 - Halvskala Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

11 J A D G F H E GeoVerkstan Verkstan

12 GeoVerkstan Verkstan

13 GeoVerkstan Verkstan

14 BEFINTLIG MARKYTA PLANERAD MARKYTA TOLKAD BERGYTA GeoVerkstan Verkstan

15 Bilaga 2 Härledda egenskaper skjuvhållfasthet, densitet och sensitivitet 3 sidor A4 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

16 Pedegogen park Översiktlig stabilitetsutredning Unr: Cu korr , Djup (m.u.my) Cu korr valt Empiri medel , GeoVerkstan Sverige AB Cu korr 1(3)

17 Pedegogen park Översiktlig stabilitetsutredning Unr: Densitet (t/kbm) 1,4 1,0 1, 1,60 1,6 1,70 1,7 0 Djup (m.u.my) Densitet Medel ,9 3 GeoVerkstan Sverige AB Densitet 2(3)

18 Pedegogen park Översiktlig stabilitetsutredning Unr: Sensitivitet Lågsens. Mellansens. Högsens. Kvick 1 Djup (m.u.my) GeoVerkstan Sverige AB Sensitivitet 3(3)

19 Bilaga 3 Stabilitetsberäkningar kohesionsprofil i modellen 1 sidor A3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

20 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Piezometric Line Lera, [Od] S=f(depth) 1,6 12,3 0, Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion Material.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Materialegenskaper i modell. Cohesion - 1 kpa 1-20 kpa 20-2 kpa 2-30 kpa 30-3 kpa 3-40 kpa 40-4 kpa 4-0 kpa 0 - kpa

21 Bilaga 4 Stabilitetsberäkningar portrycksprofil i modellen 2 sidor A3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

22 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Piezometric Line Sektion Material.gsz / SLOPE/W / Nivå (RH 2000) Pore-Water Pressure kpa kpa 0-0 kpa 0 - kpa kpa kpa kpa kpa kpa kpa kpa 00-0 kpa kpa Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Materialegenskaper i modell. 0

23 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Piezometric Line Sektion Material.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, 20 i förhållande Lera, [Komb] (2) (m) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA till hydrostatiskt, räknat från underkant fyllning/torrskorpa Pore-Water Pressure -0-0 kpa 0-0 kpa 0-0 kpa 0 - kpa kpa kpa kpa kpa kpa kpa kpa 00-0 kpa kpa kpa Kombinerad analys med porövertryck i undre lerlager, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Materialegenskaper i modell.

24 Bilaga Stabilitetsberäkningar sektion SA-SA sidor A3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

25 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion SA-bef my.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA. Befintliga förhållanden.

26 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=1,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 1,9 Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Piezometric Line Sektion SA-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Od] (m) Lera (empiri), [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA. Befintliga förhållanden.

27 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SA-bef my.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA. Befintliga förhållanden.

28 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SA-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa. Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys med porövertryck i undre lerlagret, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA. Befintliga förhållanden.

29 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=1,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 1,9 Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,47 0,1 1 Piezometric Line Sektion SA-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Komb] (m) Lera (empiri), [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA. Befintliga förhållanden.

30 1,9 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=1,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion SA.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA.

31 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,6 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 2,6 Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Piezometric Line Sektion SA.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera (empiri), [Od] Lera (empiri), [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA.

32 1,9 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=1,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SA.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA.

33 1,9 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=1,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SA.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Undre lager av lera har en cirka 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa. Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys med porövertryck i undre lerlagret, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA.

34 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,6 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 2,6 Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,47 0,1 1 Piezometric Line Sektion SA.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Komb] (m) Lera (empiri), [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SA-SA.

35 Bilaga 6 Stabilitetsberäkningar sektion SB-SB sidor A3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

36 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion SB-bef my.gsz / SLOPE/W / Nivå (RH 2000) (m) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB. Befintliga förhållanden.

37 2, Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2, IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Piezometric Line Sektion SB-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Od] (m) Lera (empiri), [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB. Befintliga förhållanden.

38 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SB-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] (m) Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB. Befintliga förhållanden.

39 2,0 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SB-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa. (m) Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys med porövertryck i undre lerlager, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB. Befintliga förhållanden.

40 2, Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2, IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,47 0,1 1 Sektion SB-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Komb] (m) Lera (empiri), [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB. Befintliga förhållanden.

41 2,1 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,1 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Lera, [Od] (2) S=f(depth) 1,6 2 0, Piezometric Line Sektion SB.gsz / SLOPE/W / Nivå (RH 2000) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB.

42 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,8 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 2,8 Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Piezometric Line Sektion SB.gsz / SLOPE/W / Nivå (RH 2000) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB.

43 2,1 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,1 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SB.gsz / SLOPE/W / Nivå (RH 2000) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB.

44 2,1 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,1 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SB.gsz / SLOPE/W / Nivå (RH 2000) Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys med porövertryck i undre lerlager, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB.

45 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,7 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon 2,7 Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,47 0,1 1 Piezometric Line Sektion SB.gsz / SLOPE/W / Nivå (RH 2000) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SB-SB.

46 Bilaga 7 Stabilitetsberäkningar sektion SC-SC sidor A3 Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

47 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,2 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion SC-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC. Befintliga förhållanden. 3,2

48 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,0 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Sektion SC-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Od] Lera (empiri), [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC. Befintliga förhållanden. 3,0

49 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,2 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SC-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC. Befintliga förhållanden. 3,2

50 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,2 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SC-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) 3,2 Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa. Kombinerad analys med porövertryck i undre lerlager, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC. Befintliga förhållanden.

51 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=2,9 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,14 0,1 1 Sektion SC-bef my.gsz / SLOPE/W / Nivå (RH 2000) Lera (empiri), [Komb] Lera (empiri), [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC. Befintliga förhållanden. 2,9

52 3, Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3, IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera, [Od] S=f(depth) 1,6 12,3 0, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Od] (2) S=f(depth) 1,6 2 0, Sektion SC.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Od] Lera, [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC.

53 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,2 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) C-Top of C-Rate of C-Maximum Lera (empiri), [Od] S=f(depth) 1,6, 1, Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera (empiri), [Od] (2) S=f(depth) 1,6 3 1, Sektion SC.gsz / SLOPE/W / Nivå (RH 2000) ,2 Lera (empiri), [Od] Lera (empiri), [Od] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Odränerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC.

54 3, Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3, IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 1 Sektion SC.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Lera, [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC.

55 3, Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3, IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera, [Komb] Combined, S=f(depth) 1,6 30 1,23 0,062 12,3 0,62 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera, [Komb] (2) Combined, S=f(depth) 1,6 30 2, 0, ,62 0,1 2 Sektion SC.gsz / SLOPE/W / Nivå (RH 2000) Lera, [Komb] Lera, [Komb] (2) Undre lager av lera simuleras ha en 2 kpa förhöjd portrycksnivå, i förhållande till hydrostatiskt, räknat från underkant fyllning/torrskorpa GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys med porövertryck i undre lerlager, med materialegenskaper enligt kolvprovning Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC.

56 Factor of Safety 1,0-1,1 1,1-1,2 1,2-1,3 1,3-1,4 1,4-1, 1, - 1,6 1,6-1,7 1,7-1,8 1,8-1,9 1,9-2,0 2,0-2,1 2,1-2,2 2,2-2,3 2,3-2,4 2,4-2, 2, - 2,6 2,6-2,7 2,7-2,8 2,8-2,9 2,9-3,0 3,0-3,1 3,1-3,2 3,2-3,3 3,3-3,4 3,4-3, 3, - 3,6 3,6-3,7 3,7-3,8 3,8-3,9 3,9 F=3,2 IEG Tillståndsbedömning Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet Odränerad hållfasthet Color Name Model Unit Weight (kn/m³) Phi' ( ) C-Top of C-Rate of Cu-Top of Cu-Rate of C/Cu Ratio Lera (empiri), [Komb] Combined, S=f(depth) 1,6 30 0, 0,147, 1,47 0,1 1 Piezometric Line Variabel last: kpa. Enbart verksam inom pådrivande del. Automatiskt 0 kpa inom passiv zon Lera (empiri), [Komb] (2) Combined, S=f(depth) 1,6 30 3, 0, ,47 0,1 1 Sektion SC.gsz / SLOPE/W / Nivå (RH 2000) ,2 Lera (empiri), [Komb] Lera (empiri), [Komb] (2) GeoVerkstan Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Hällingsjövägen KUNGSBACKA (m) Kombinerad analys (empiri), med 20 kpa överkonsolidering genom jordprofilen samt gw 0, m.u.my Morgenstern-Price 1:1 000 (A3) IEG Tillståndsbedömning Mölndal, Översiktlig stabilitetsutredning över Pedagogen. Sektion SC-SC.

57 Bilaga 8 Geoteknisk undersökning Lindhagaskolan sidor div format Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

58 G öteborgs.förorter 1 urlatande j'sida 1 Utfärdare S-0 Westman/AW Johanson/.Jn MÖLNDAL LINDHAGASKOLAN STAD GRUNDUNDERSÖKNING Bifogade ha.ncllingar: Borrhålsbeteckningai:, SGF Laboratorieundersökning, rutinanalys Avvägningsplan, skala 1:00, dat elen , rev den ocli 29..3~19.71 Borrplan, skala 1:00, dat den , rev den ocli Sektioner A - C, skala L = 1 : 00, H = 1: 0, dat den , rev den Sektioner D - E och bh F 1, skala L = 1:00, I-I = 1: 0,dat den Blad 1-4 Bilaga 1 Ritning Gl Ritning G2 Ritning G3 Ritning G4 - GS Orienterill&_ På uppdrag av Mölndal stad har geotekniska avdelningen vid Göteborgs Förorter utfört en,grunchmdersökning för phmerad högstadieskola inom kv Växthuset i Mölndal. Byggnaderr.uJ.s lägen framgår av ritning GZ. Tidigare utförda undersökningar VBB har utfört en grundundersökning för huvudvattenledning i Bifrostgatan, varav tre borrhål ligger strax öster om aktv.ellt område. (VBB 4-6) Dessa borrhål redovisas i föreliggande utredning. Unaersökningen i sin helhet redovisas i VBB: s ut redning nr 474 av den : "Göteborgs Vattcnförsörjnin.g, Grundundersölming, PM angående grundförhål1andena för huvudvattenledningen i Bifrostgatan på sträckan Mölndalsfm - Ball torpsbäcken 11 Undersökningar Fältarbetet har utförts i två olika etapper med hänsyn till pla neringsarbctet. Första etoppen, som ]ntri.i.ffade under juli och augusti 1969 omfattade utsättning och m.rvägning av ett rutnät med 20 m sidor sa111t v:iktsondering med Borros vridma.skin i sex punkter (sekt A-C). Utsättningen skedde med utg,ångspunkt från en baslinje, koordinatberäknad av Mölndals stad. Basiinjen redovisas på ritningar Gl och GZ, där även ändpunkternas koordinater anges. För avvägni::igen har använts en fb 1Junkt.. med höjd +20, 98 m i Göteborgs stads höj<lsystem, belägen vid befintlig skolbyggnad söder om aktuellt område. +) Revideringen avser ritning Gl och G2.

59 Göteborgs Förorter Sida 2 I.,r Andra etappen, som utfördes under maj 1970, omfattade maskinsondering i 8 punkter i läge för byggnader (sekt B/bh 2 är kalibreringspunkt med hänsyn till att tidigare undersökning utförts med viktsond). Ostörda jordprover har upptagits med kolvborr St I i sekt B/bh 2. Proverna har rutinanalyserats på laboratorium. Resultatet ligger till grund för bedömning av stabilitets- och sättningsproblem, samt för beräkning av tillåtna laster på kohesionspålar. Undersöknings resultat Avvägningsresultatet redovisas på ritning Gl, där även nivåkurvor med 0, m ekvidistans inlagts. Aktuellt område utgöres av tämligen plan gräsbeväxt mark. Markytan stiger svagt mot väster. Enligt sonderings- och provtagningsresultaten utgöres marken av lera till stort djup. Sonderingarna har i samtliga fall avbrutits innan fast botten påträffats. Enligt sektion B, borrhål 2, är. lerans mäktighet mer än 4 0 m. Torrskorpans mäktighet är ca 1 m (1,0-1, m vid planerade byggnade1 ). Omedelbart under torrskorpan finns ett 2-4 m tjockt lager med mycket lös. lera. Skjuvhållfastheten i detta lager är 1,3-1, Mp/m2 och vattenhalten %. Den mycket låga skjuvhållfast-. het som uppmätts i VBB BH 4 beror troligen på st.ömingseffekter. Under det lösa lagret är skjuvhållf~stheten ca 2, 6 Mp/m 2 med svag tillväxt med djupet ( 0, 08 Mp/m och m). Vattenhalten är dock relativ hög, ca 80 % ned till 12 m djup varefter den sjunker till 70 % på 2 m djup. Leran har bedömts som normalkonsoliderad och sättningsbenägen. Vid sättningskalkylen har antagits t 2 = 12 % i det övre lösa lagret och 8 % i övrigt. Antaget Cv = 2,0-4 cm2/sek. Reko:rrnnendationer Allmänt Planerade byggnaders lägen framgår av situations- och bortplanen (ritning GZ). Den norra byggnaden, som skall ge plats för huvuddelen av skolans aktiviteter, avses att utföras i ett plan utan källare. Den södra byggnaden skall innehålla gymnastiksal och skyddsrum. Om denna del skall utföras med källare under mark eller ej är ännu ej klarlagt. Inom områdets södra del skall en idrottsplan anläggas. Med hänsyn till handikappkraven bör nivåskillnader inom.byggnad ej förekomma och entreerna ligga i markplanet.

60 ,,. UöleBörgs Förorter!~12!!!!~!_9Sh_grun4!n:s! Med hänsyn till markbrott kan med säkerhetsfaktörn 1;7 ocll:en lägsta skjuvhållfasthet av 1, 0 Mp/m2 (viss hänsyn tih VBB:s resultat har tagits) tillåtas en lokal belastning påmark av. 3,2 Mp/m2, motsvarande en uppfyllnad av 1,8 m (~ = 1,8 t/m 3 J. Om byggnader. grundläggs på grtmdsulor eller plattor omedelbart under mark kan tillåten medelgrundpåkänning beräknas enligt SBN 67 23; Hänsyn får tagas till lastspridningen i torr. skorpan under grundläggningsnivån (lastr'l.ingsspridning 2:1} och lerans odränerade skjuvhållfasthet omedelbart under torrskorpan kan sättas till 1,2 Mp/m2. Ex. Grtmdplattor 3 x 3 m, 0,3 m under markytan, torrskorpemäktighet 0,7 m under grundläggningsnivån: Tillåten medelgrundpåkänning i grundläggningsnivån blir 4,4 Mp/m?. Denna belastning ger dock relativt stora sättningar (se nedan). ~!!n1ng~r Eftersom leran närmast under torrskorpan är mycket lös konuner en tilläggsbelastning på marken att förorsaka konsolideringssättningar i den lösa leran (jämför nedan). Grundläggningsalternativ ~1!~!ge!iY_~: Byggnaden grundlägges i torrskorpan på grund.sulor eller utbredda plattor: På utbredda plattor under pelare 3,0 x 3,0 m, grundlagda 0,3 m 2 under markytan, kan enligt ovan tillåtas en belastning av 4,4 Mp/m. Denna belastning ger dock uppskattningsvis en sättning av 3 cm varav cm på 1 år, 20 cm på år och 30 an på 2 år. ( Golv på mark med en belastning på markytan av 0, :Mp/m 2 ger en sättning av 20 an på lång tid ( cm på S år, cm på 2 år). Inom huvudbyggnaden varierar den naturliga markytan med maximalt 0, m. Medelvariationen är ca 0,3 m. Vid grundläggning på mark innebär detta förhållande ojämn belastning på markytan, vilket medför en snedsättning. Denna differenssättning uppgår dock beräkningsmässigt till högst ca cm, räknat från byggnadens ena långsida till den andra. För att byggnaderna skall kunna grundläggas på mark utan pålning, krävs: 1. att minst 0, 7 m torrskorpa underlagrar grundläggningsnivån. 2. att lasterna nedföres så att en jämn belastning på undergrtmden erhålle, vilket innebär en hel, styv bottenplatta med små avstånd mellan bärande väggar. 3. att byggnaden kan tåla sättningar av storleksordningen 30 an

61 ~ Göteborgs Förorter i~ ~ " Sida 4 -~1!:~I~!!Y.. Q: Byggnad gnmdlagd på kohesionspålar. För att kunna uppnå en flexibel planlösning krävs relativt stora avstånd mellan byggnadens bärande delar. Enligt föreliggande konstruktions förslag, upprättat av Risbergs Ingenjörsbyrå AB (ritning nr K 09: 2 av den ), nedförs taklasterna till grunden med pelare. För att grundplattorna ej skall bli orimligt stora och för att så mycket som möjligt minska risken för stora lokal- och differenssättningar har i samråd med konstruktören föreslagits grlllldläggning på kohesionspålar. Vid beräkning av tillåten pållast kan laboratorieresultatet från sektion B, borrhål.2, användas. Enligt önskemål från konstruktören skall tillåten pållast vara 1 Mp. För en 20 m träpåle (" toppdiameter och normal diametertillväxt) med 4 m betongöverpåle har beräknats en brottlast av 46,4 Mp vilket med säkerhetsfaktorn 3,0 ger en tillåten last av 1,4 Mp/påle. Sättningarna för kohesionspålad byggnad förväntas ej bli av besvärande storlek. Schakt I ett av konstruktörens föreslagna. alternativ (alt 2) finns under byggnad ett kryputryrrme för rördragning och ventilation. Förslaget innebär urschaktning ca 1,0 m under markytan, alltså till underkant torrskorpa, vilket kan medföra arbetstelmiska problem. För att erhålla ett godtagbart arbetsunderlag kan krävas att marken stabiliseras, antingen med grovbetong eller med kalk. Sannnanf attning Med hänsyn till torrskorpans ringa mäktighet och att leran under torrskorpan är lös samt till svårigheten att erhålla en jämn belastning på undergrunden förordas grundläggning på kohesionspålar. Tillåten last på en 20 m x S" träpåle med 4 m betongöverpåle är 1,4 Mp. Sättningarna förväntas bli små. ( \ GÖTEBORGS FöRORTER Ingenjörs kontoret Geotekniska avdelningen - --r~ \ ~. (.,;.. (,/_.-(, i; ~ l.,:~~.. -~ ~; v(_,,._...-~ s-o: westnan 0 ;J4ft-: fi~ ~ Åke W Johansson 0132

62 .GÖTEBOkGs... FqR()RTt;R. Ärende:... +-~~~~-Y.\N.. :...:...,...: '.. GEOTEKNISKA AVDELNINGEN...;:... : :... utförd av..(~~~u~r~~~~~:~:~i... Sektion/Borrhål Djup/Nivå m Prov nr Benämning LABORATORIEUNDE,RSOKNIJ4GÅR. L.., ORRJE &i CO il..b :12.. Pro~tagriing m1f!...st... I mm.,.:... ;~.; ~AT E~~RcG o~~~o~tar~ tterff1.. B~lag~ {: o~z : (... :~...) _.. ~ -~ Tabe ' :~... ~...;...:. H I Densitet Vattenhalt Fin lekstal Skjuvhållfastl;et 't'f Sensiti 1 --~,----- vitet St 'l '; w WF t/mb ~ % % Tryckprov Konprov (Konprov)!' Mp/m Mp/m 2 Kompre.s- ' sionsförsök utfört Anmärkning B/2 0,00- ".'o,2 Mylla (enl. borrn. led.) ;1, G.v.y. 1,0 m. u.~.y. (29/): 0,2- -1' 2, Grå rostfläokig mjälig TORRSKORPELERA. Gröngrå d~ffust växtrester sulfidfläokig mjälig LERA. 1'60 1,4 1,2 :41 <i..,. '!82 6 1,34 19 J, 'i... I,. skruvborr små kanaler 3,0 4,0 6 T 8 9 Grå delvis sulfidfärgad. mjälig IEBA. växtrester. Grå sulfidfläokig mjälig LEP..A. växtrester 1,3 1,0 1,1 1,4 1,6 1,.. f ' 90 6S 1,46 2 i ~.. ' i : ,61 2 " " ' ' Il ;0 6,o Grå sulfidflä.ckig mjälig LERA. enstaka. skalrester tl Il J tl tl Il tl " 1, 1,8 1,Y.7 1,9 1,7 1, , , Il Il tt Il 1; Il " Il " " Il Il 1,8 1,7 1, ,86 22 " Il 8, Grå sulfidfläokig mjälig LERA. 1,60 1,6 1, ,86 2 Il Il,0 12,o ; Il " Grå sulfidspräcklig mjälig LERA. Il il 1,4 1,4 1, 1,3 1, 1, , ,38 26 " " tl Il l 1;,o 2_, Grå sulfidspräcklig mjälig LERA.enstaka skal- 1,8 rester 1,8 1,60 Grå sulfidflä.ckig mjälig LERA. 1,8 1,8 1,60 Il " Il It 1,6o 1,62 1,63 ;74 7 3, , ,62 12 \ Il " " " Il ft vi.;;rc:.,._,, ': 01.,S,.;~r.-.1ka G,.. ' ;-,_-;f..p'." jt;:'.:tls :-,1. ~,_:>-~.. r1.tti~j1.. ; :.,\ ' ; ',... ' c ; 1. ~. ~....~ / '.. ' >-:\. f r

63

64

65

66

67

68 Bilaga 9 Geoteknisk undersökning Utlåtande över kartering och grundundersökning för planerad lärarhögskola i Mölndal 17 sidor div format Teknisk PM Stabilitetsutredning Växthuset 1 samt Växthuset 2, Mölndal

69 Utlåtende över kartering och gru~1:: undersökning för planerad lärar!i~.&:: skola i Mölndal. Li tt / Innehåll: Text sid 1-3 SGF:s beteckningsblad 1-4 Ritningar: G 1 Ytavvägning G 2 Nivåplan G 3 Borrplan G 4-8 Borrhålssektioner G 9 - Ödometerförsök CIVILINGENJÖR BO ALTE AB KONSULTERANDE: INGENJÖRSFIRMA GEOTEKNIK KARTERING MARKPLANE:RING KONTROLL. SKE:PPSBRON GÖTEBORG TEL. 03! OCH 13 94

70 CIVILINGENJÖR BO ALTE AB Utlåtande över kartering och grundundersökning för planerad lärarhögskola i Mölndal. Uppdrag och redovisning. Omfattning. Utsättning och avvägning. Topografi och jordlager. På uppdrag av Västsvenska Byggkonsult AB har undertecknad Civilingenjör Bo Alte AB utfört översiktlig grundundersökning för planerad lärarhögskola i Mölndal. Karteringsarbetet har utförts av Västsvenska Byggkonsult AB. CVBK). Resultatet av undersökningen redovisas på bifogade ritningar, vårt arbetsnummer Undersökningen har i fält omfattat maskinell viktsondering, jordprovtagning med spadborr och standardkolvborr St I samt observation av grundvattenytan i vattenståndsrör försedda med perforerad spets och nedslagna i friktionsmaterialet under leran. De upptagna jordproverna har rutinundersökts på laboratoriet och dessutom har kompressionsprov i ödometer utförts på sex utvalda lerprover för sättningsanalys. Utsättning och avvägning av borrpunkterna har utförts av VBK i samband med ytavvägning av området. Det undersökta området utgöres av åker och ängsmark som sluttar mot en större bäck (delvis kulverterad) med ungefär nord-sydlig riktning längs områdets östra del. t Jord.lagren består huvudsakligen av lera vars mäktighet varierar mellan ca 20 m inom områdets västra centrala del till mer än 40 m inom större delen av området. I de punkter där borrstopp erhållits ' har fast lagrat friktionsm.aterial med en största. mäktighet av ca 2 m påträffats under leran. Lerlagrets torrskorpa har enligt sonderingsdiagrammen en tjocklek som är endast ca 1 m. Den lösa leran är relativt homogen och kraftigare skikt av

71 Utlåtande, Lärarhögskolan, Mölndal Sida 2. mo eller skal har registrerats i endast ett fåtal borrpunkter. I provtagningspunkten i sektion 42 V 120 m är leran i ett tunnt skikt närmast under torrskorpan mycket gyttjig och innehåller växtrester och enstaka skal. I övrigt är lerans karaktär relativt normal för Göteborgsområdet. De utförda kompressionsprovningarna visar dock att leran är överkonsoliderad med ca 2 Mp/m2 om portrycket i leran förutsättes motsvara hydrostatiskt tryck från underkant torrskorpan. Även den förhållandevis höga skjuvhållfastheten i lerlagrets övre del tyder på denna överkonsolidering. Mätningen av grundvattenytan i sektion 33 visar att portrycket är både större och mindre än det ovan antagna och vid bedömning av framtida sättningar bör förutsättas att portrycket är eller genom grundvattensänkning kan bli cirka 2 m lägre, d.v.s. överkonsolideringen tages helt i anspråk. Framtida sättningar har då beräknats för olika jämnt utbredda. uppfyllningar enligt följande: 0, m fyllning ca 30 cm sättning 1, 0 m " ca cm " 2,0 m " ca 0 cm " Sättningen sker mycket långsamt i det tjocka homogena lerlagret och inom år utbildas endast cirka 1/4 av den beräknade sättningen och inom 40 år cirka halva sättningen. Ett snabbare sättningsförlopp kan dock påräknas inom den södra och sydöstra delen av tomten där vissa dränerade skikt påträffats i de övre lerlagren. Grundvattenyta. Planerad bebyggelse. Vid mätningstillfället den 22/ 1969 observerades grundvattenytan i sektion 33 V m på nivån +22,, ca 3 m under markytan, och i sektion 33 V 3 m på nivån +20,3, ca 0, m under markytan. I detta tidiga stadium av projekteringsarbetet har ej upprättats något definitivt förslag till utbyggnad. Som riktlinje för det fortsatta planeringsarbetet önskar vi påpeka några grundläggningstekniska synpunkter. Grundläggning av byggnader bör förutsättas ske på pålar. Inom områdets västra del där lerdjupet är måttligt väljes stödpålar. Inom övriga delar är svävande pålning lämplig i synnerhet för låga byggnader. Terrasseringsarbeten inom tomten torde inte kunna undvikas med hänsyn till terrängförhållandena. Det är dock önskvärt att såväl schaktningsarbeten som uppfyllningar begränsas i möjligaste må~ Vid

72 Utlåtande, Lärarhögskolan 2 Mölndal Sida 3. schaktning djupare? än en meter kommer man ned i den lösare leran µncfor torrakorj)an vilket är en avsevä~d nackdel vid avschaktning av stora ytor. Uppfyllning s~örre än cirka en meter ger upphov till framtida sättningar som i hög grad försvårar grundläggningen av byggnader och ledningar. I grova drag kan tomten indelas i följande delområden med tanke på framtida bebyggelse: A. Inom västra delen av tomten, där lerdjupet underistiger 30 a 3 m, föreslås tyngre bebyggelse förlagd. B. Mellan detta område och ungefär nivåkurvan +20,0 placeras helst lägre bebyggelse på kohesionspålar. c. Inom område med lägre nuvarande marknivå än +20,0 bör bebyggelse om möjligt undvikas och marken istället användas för parkeringsplatser, bollplaner m.m. Beträffande blivande ledningar bör förutsättas grundförstärkning med pålar inom de lägsta delarna av tomten där erforderlig up~fyllning kan väntas bli störst. I övrigt bör nivasättning och ledningslägen kunna väljas så att grundförstärkning ej erfordras. Göteborg den 1 februari 1970 CIVILINGENJÖR BO ALTE AB CfA(/d Evert Andersson
