1 PM GEOTEKNIK GEOTEKNISK UTREDNING Detaljplan för del av SKINNFÄLLERÖD 1:1 och GLÄBORG 1:9. Verksamhetsområde "Håby väster" Framställd för: Munkedals Kommun Uppdragsnummer:

2 Innehållsförteckning 1.0 UPPDRAGSINFORMATION UPPDRAG UNDERLAG Kartor, ortofoto, mätdata mm Koordinat- och höjdsystem Tidigare utförda undersökningar och utredningar GEOTEKNISK ÖVERSIKT Topografi och områdesbeskrivning Geotekniska förhållanden Jordlagerföljd Geotekniska egenskaper Förkonsolideringstryck och överkonsolideringsgrad Grundvatten och portryck STABILITET Allmänt Erforderlig säkerhetsfaktor Beräkningsförutsättningar Utforming och geometri Materialparametrar Marklaster Grundvatten, portryck och vattennivå Stabilitetsanalyser Befintliga förhållanden Detaljplan SÄTTNINGSFÖRHÅLLANDEN Allmänt OMGIVNINGSPÅVERKAN I BYGGSKEDE SAMMANFATTNING OCH REKOMMENDATION Stabilitet Sättningar och grundläggning Schakt- och fyllnadsarbeten Bilagor BILAGA A Stabilitetsanlyser BILAGA B Sättningsberäkningar Uppdragsnummer i

3 1.0 UPPDRAGSINFORMATION Uppdrag Detaljplan för del av SKINNFÄLLERÖD 1:1 och GLÄBORG 1:9, Verksamhets område Håby väster. Geoteknisk utredning Plats Uppdragsgivare Munkedals kommun Munkedals kommun Uppdragsnr Konsult Ansvarig geotekniker Kvalitetsgranskning Handläggare Golder Associates AB Ola Skepp Urban Högsta Emil Johansson 2.0 UPPDRAG På uppdrag av Munkedals Kommun har Golder Associates AB utfört en geoteknisk utredning för en detaljplan med benämningen Detaljplan för del av SKINNFÄLLERÖD 1:1 och GLÄBORG 1:9, Verksamhetsområde Håby väster i Munkedal. Detaljplanen innefattar en bergtäkt, blivande byggrätter och uppställningsområden, enligt Figur 1. Det aktuella planområdet är beläget i anslutning till väg E6, ca 5 km nordväst om Munkedal samhälle. Figur 1 Aktuellt detaljplaneområde. Illustrationskarta daterad Uppdragsnummer

4 Syftet med den geotekniska utredningen är att bestämma de geotekniska förhållandena för detaljplaneområdet, klarlägga de geotekniska förutsättningarna och bestämma markens lämplighet för ändamålet enligt detaljplanen (dvs. framtida byggnation och uppställningsplats). Stabilitetsförhållandena har utretts till detaljerad utredningsnivå i enlighet med IEG rapport 4: UNDERLAG 3.1 Kartor, ortofoto, mätdata mm Som underlag för denna gotekniska utredning för detaljplanen har nedanstående underlagsmaterial nyttjats: Primärkarta med 1 m ekvidistans (AutoCad-fomat). Illustrationer ny detaljplan i plan och sektion, ny detaljplan (efem arkitektkontor). Detaljplan för del av SKINNFÄLLERÖD 1:1, BÄCKEVALL 2:18 m.fl., Håby Logistikanläggning. Geologisk jordartskarta, Sveriges geologiska undersökning (SGU). 3.2 Koordinat- och höjdsystem Ny detaljplan upprättas i koordinatsystem SWEREF och höjdsystem RH Tidigare utförda undersökningar och utredningar Inom och i nära anslutning till det aktuella undersökningsområdet har en geoteknisk undersökning tidigare utförts av BohusGeo AB vilken utgjort geotekniskt underlag för denna geotekniska utredning. Den tidigare utförda geotekniska undersökningen (och utredningen) presenteras i sin helhet i nedanstående PM/rapport: Gläborg-Transportservice, Munkedals Kommun, Detaljplan. PM Geoteknik. BohusGeo AB, daterat Uppdragsnr: U Gläborg-Transportservice, Munkedals Kommun, Detaljplan. Rapport Geoteknisk undersökning (RGeo) BohusGeo AB, daterad Uppdragsnr: U Uppdragsnummer

5 4.0 GEOTEKNISK ÖVERSIKT 4.1 Topografi och områdesbeskrivning Det aktuella området ligger nordväst om Munkedal, mellan Håby och Gläborg, och sträcker sig från Håbyvägen i söder ca m norrut. I öst avgränsas området av en befintlig elledning och sträcker sig ca m västerut, se Figur 2. Området utgörs av berg i nordvästra delen och i övrigt av åkermark. Berget har inom planområdet en högsta nivå på +70 och åkermarkens nivå varierar från ca +38 i västra delen och ca +26 i östra delen. Åkermarken sluttar därmed från öst till väst med en lutning på ca 1:17. Figur 2 Flygfoto över området. Ungefärligt planområde är markerat med gul streckad linje. Uppdragsnummer

6 4.2 Geotekniska förhållanden Jordlagerföljd Enligt SGU:s jordartskarta utgörs marken inom området av urberg i nordväst (markerat med rött) och i övrigt av lera (markerat med gult), se Figur 3. Figur 3 Jordartskarta från SGU. Aktuellt område markerad med svart streckad linje. Geotekniska undersökningar inom lerområdena visar på ett djup till fast botten som varierar generellt varierar mellan ca 10 m till 40 m.. De grundare partierna återfinns i den norra delen av området, nära berget, vilket tyder på att berget sluttar brant under leran. Dessa undersökningar visar också på att jordlagerföljden i området generellt utgörs av ca 1,5-2 m silt och torrskorpelera, följt av ett siltigt lerlager med en mäktighet som varierar mellan ca 8,5 m och 38,5 m. Lerlagret vilar på en friktionsjord ovan berg Geotekniska egenskaper Den odränerade skjuvhållfastheten i leran har i tidigare undersökningar bedömts vara ca 15 kpa ned till 10 m djup för att därefter öka med 2 kpa/m. Vattenkvoten varierar generellt mellan ca 50-90% och densiteten har utvärderats till ca 1,5-1,7 t/m 3 för hela leran. Sensitiviteten har bedömts variera mellan ca 20 och ca 55 för större delen av leran. Vid större djup är den dock i vissa fall så hög som ca vilket visar att leran är att klassa som kvick 1 i området. 1 Kvicklera brukar i Sverige beteckna leror med en skjuvhållfasthet 0,4 kpa i omrört tillstånd och med en sensitivitet 50. Kvickleror kännetecknas av att de vid omrörning förlorar näst intill all sin hållfasthet. Uppdragsnummer

7 4.2.3 Förkonsolideringstryck och överkonsolideringsgrad Lerans förkonsolideringstryck, σ c, har tidigare undersökts med CRS-försök i en punkt inom aktuellt pålanområde. Försöken visar att leran vid nuvarande spänningssituation generellt är överkonsoliderad med ca % (OCR = 1,3-1,4). Överkonsolideringsgraden antas successivt avta med lerdjupet. Nedanstående figur, Figur 4, redovisar förkonsolideringstryckets och överkonsolideringsgradens variation mot djupet. Även rådande effektivspänning, σ 0, redovisas för jämförelse med förkonsolideringstrycket. Figur 4 Effektiv- och förkonsolideringsspänningens ökning mot djupet samt överkonsolideringsgraden. 4.3 Grundvatten och portryck Tidigare undersökningar visar att grundvattenytan är belägen ca 0,5-1 m under markytan och att portrycket är hydrostatiskt de översta 5-15 metrarna. I underkant lera har i vissa undersökningspunkter en uppmätts en artesisk trycknivå ca 1 m över markytan. Vid tidigare utförda prognostiseringar av dimensionerande portrycksnivåer (BohusGeo, ) har dessa konstateras ha en trycknivå på ca 1,5-2,5 m över markytan. Uppdragsnummer

8 5.0 STABILITET 5.1 Allmänt I den södra delen av aktuellt undersökningsområde sluttar markytan mot öster med en lutning på ca 1:17 och med en nivåskillnad i slänten på som mest 12 m. Jordlagren i slänten utgörs överst av torrskorpelera, följt av ett siltigt lerlager som överlagrar friktionsjord följt av berg. Stabiliteten har analyserats i en representativ sektion (Sektion A enligt Figur 5) för såväl befintliga förhållanden som för markanvändning enligt detaljplanen. Figur 5 Plankarta. Läge för den analyserade stabilitetssektionen A. 5.2 Erforderlig säkerhetsfaktor Stabilitetsberäkningar har utförts enligt gällande norm, IEG rapport 4:2010, för befintliga förhållanden för markanvändning Befintlig bebyggelse och anläggning med rekommenderade säkerhetsfaktorer enligt tabellen nedan: Tabell 1: Rekommenderade säkerhetsfaktorer för befintliga förhållanden, IEG:s rapport 4:2010. F c 1,7 1,5 F komb 1,5 1,3 För detaljplanen har stabilitetsberäkningar utförts enligt IEG:s rapport 4:2010 där erforderlig säkerhetsfaktor gäller för detaljerad stabilitetsutredning för markområden med markanvändningen Nyexploatering/ Planläggning och rekommendation på säkerhetsfaktorn enligt tabellen nedan: Tabell 2: Rekommenderade säkerhetsfaktorer för nyexploatering/planläggning, IEG:s rapport 4:2010. F c 1,7 1,5 F komb 1,5 1,4 Uppdragsnummer

9 Det rekommenderade säkerhetskravet utgörs således av ett spann mellan olika nivåer på erforderlig säkerhetsfaktor. Vilket krav på erforderlig säkerhetsfaktor som råder inom ett projekt bestäms av ett stort antal faktorer som betecknas som gynnsamma eller ogynnsamma. Exempel på en ogynnsam faktor är t.ex. förekomst av kvicklera, stora konsekvenser av ett skred, pågående erosion eller ett begränsat antal geotekniska undersökningar etc. Det undersökta området avgränsas dels av Håbyvägen i söder och dels en detaljplan rörande byggnation av ett logistikcenter i öst, varpå konsekvenserna av ett framtida skred kan bli betydande. Tidigare undersökningar indikerar dessutom att kvicklera förekommer i området. Med hänsyn till ovanstående förutsättningar inom området rekommenderas nedanstående säkerhetsnivå med avseende på stabilitetsförhållandena. Tabell 3: Rekommenderade säkerhetsfaktorer för nyexploatering/planläggning, i samband med detta projekt. F c 1,7 F komb 1,5 5.3 Beräkningsförutsättningar Utforming och geometri Som underlag till geometrin vid stabilitetsberäkningen har befintligt kartmaterial för området (planskiss med 1 m ekvidistans) använts Materialparametrar Materialegenskaper samt jordlagrens mäktighet utvärderas från tidigare utförda geotekniska undersökningar. I nedanstående tabell redovisas de materialegenskaper som använts vid stabilitetsanalyserna. Tabell 4 Materialegenskaper för stabilitetsberäkningar. Jordlager Torrskorpelera Lera 1 Lera 2 Friktionsjord Fyllningsmaterial Materialparameter Tunghet, Odränerad skjuvhållfasthet, fu Tunghet, Odränerad skjuvhållfasthet, fu 16 kn/m 3 20 kpa 16 kn/m 3 15 kpa Tunghet, 16 kn/m 3 Odränerad skjuvhållfasthet, fu 15+2 z kpa Tunghet, Effektiv tunghet under GW, Friktionsvinkel, Tunghet, Effektiv tunghet under GW, Friktionsvinkel, 18 kn/m 3 10 kn/m 3 35º 18 kn/m 3 11 kn/m 3 45º Marklaster Marklaster har ansatts för byggrätten och uppställningsplatsen. För byggrätten ansätts en last på 20 kpa, vilket enligt IEG Rapport 4:2010 motsvarar en tvåvåningsbyggnad. Inom uppställningsytor ansätts en ytlast på 10 kpa. Uppdragsnummer

10 5.3.4 Grundvatten, portryck och vattennivå Grundvattenytans läge har vid stabilitetsanalyserna placerats i nivå med markytan för hela slänten. Portrycket i leran ansätts som hydrostatiskt ned till ca 10 m djup, för att därefter öka så att ett övertryck motsvarande en trycknivå en meter över markytan i underkant lera. 5.4 Stabilitetsanalyser Stabilitetsanalyserna har utförts med kombinerad och odränerad analys med Slope/W version (GeoStudio 2012). Redovisade säkerhetsfaktorer avser Morgenstern-Price metod för cirkulärcylindriska och sammansatta glidytor. Utförda stabilitetsberäkningar redovisas i sin helhet i BILAGA A Befintliga förhållanden För befintliga förhållanden har glidytorna med lägst säkerhetsfaktor mot brott en utbredning på ca 150 m och går i den övre delen av slänten, se Figur 6. Lägsta säkerhetsfaktor mot odränerat brott är ca F c =1,7 och mot kombinerat brott är den ca F komb =1,6. I kombinerad analys är de odränerade egenskaperna till stor del dimensionerande för glidytan. De lägsta säkerhetsfaktorerna för både odränerad och kombinerad analys uppfyller därmed rekommenderad säkerhetsnivå enligt IEG. Figur 6 Stabilitetsberäkning för Sektion A för befintliga förhållanden, kombinerad analys Detaljplan Utformningen av området enligt detaljplan skulle leda till att avschaktningar görs i slänten, se Figur 7 för nuvarande och planerad markyta. Endast ett litet område behöver fyllas ut, se Figur 7. För beräkningar utförda med förhållanden enligt detaljplan har glidytorna med lägst säkerhetsfaktor en utbredning på ca 50 m och går under uppställningsplatsen, ungefär där fyllnadsmaterialet börjar. Lägsta säkerhetsfaktor mot odränerat brott är ca F c =1,7 och mot kombinerat brott är den ca F komb =1,6. Stabilitetsförhållandena för markanvändning enligt detaljplanen uppfyller därmed rekommenderad säkerhetsnivå enligt IEG rapport 4:2010. Uppdragsnummer

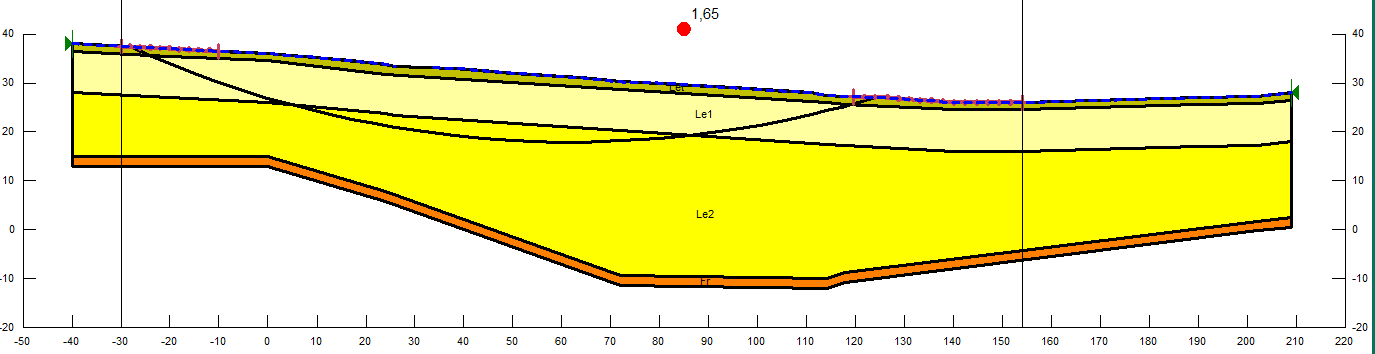

11 Figur 7 Stabilitetsberäkning för Sektion A för förutsättningar som för detaljplan, kombinerad analys. 6.0 SÄTTNINGSFÖRHÅLLANDEN 6.1 Allmänt Jorden inom det aktuella undersökningsområdet består till stor del av lera med varierande mäktighet vilket innebär att även sättningsbenägenheten varierar i området. De tidigare undersökningar som gjorts visar att leran är något överkonsoliderad och kan påföras viss last utan att sättningar uppkommer, men då både byggrätt och uppställningsplats är planerat inom området förekommer risk för sättningar. Översiktliga sättningsberäkningar har utförts med GeoSuite Settlement version som är en del av GeoSuite Toolbox. Beräkningarna har utförts för en punkt inom uppställningsområdet med en lermäktighet av ca 34,5 m. Laster på kpa, vilket motsvarar ca 0,5-3 m fyllnadsmaterial, har påförts jorden för att utreda sättningens omfattning vid olika lastfall. Sättningarnas storlek för de olika lastfallen redovisas, förutom i Figur 8, även i BILAGA B. Figur 8 Sättningsdiagram som presenterar förväntad sättning vid olika belastningsfall. 7.0 OMGIVNINGSPÅVERKAN I BYGGSKEDE Intill området finns idag bebyggelse i form av några byggnader söder om området. Dessa står dock på berg och bör således inte påverkas under byggskedet. Håbyvägen till söder och det planerade logistikcentret i öst löper dock risk att påverkas, särskilt då kvicklera påträffats i området. Vid sprängnings och pålslagningsarbeten vilka ger upphov till vibrationer måste beaktas vid utförande så att de inte medför skador eller risker på omkringliggande anläggningar. I byggskedet måste också stabiliteten för temporära schaktslänter för t ex ledningsstråk beaktas. Uppdragsnummer

12 8.0 SAMMANFATTNING OCH REKOMMENDATION 8.1 Stabilitet Stabilitetsförhållandena inom det aktuella området är tillfredsställande goda och uppfyller gällande rekommendationer, enligt IEG:s rapport 4:2010. Stabilitetsförhållandena i undergrunden anses inte påverka eller begränsa utformningen av detaljplanen och framtida exploatering. Det erfordras därmed inga åtgärder, restriktion och/eller planbestämmelser med avseende på stabiliteten. 8.2 Sättningar och grundläggning Leran i området är svagt överkonsoliderad och påförande av relativt små laster kommer att generera sättningar. För att undvika sättningar inom uppfyllnadsytor kan lättfyllning eller grundförstärkning med kalkcementpelare utföras. Grundläggningen av nya byggnader beror av byggnadernas art och utformning. Då markförhållandena varierar stort inom planområdet kommer dock pålgrundläggning med stor sannolikhet bli aktuellt för att undvika problem och risker i nya anläggningar inom lerområdena. Exakt utformningen av grundläggning detaljprojekteras inför byggskedet. 8.3 Schakt- och fyllnadsarbeten Generellt gäller att vid eventuella djupare schakter (exv. ledningsschakter etc.) kan behov av spont erfordas. Vid schaktarbeten med och utan spont skall hänsyn tas till risken för stabilitetsbrott. Schaktslänter och sponter skall anpassas efter jordlagrens uppbyggnad och hållfasthet, samt med beaktande av före kommande belastningar och pågående trafik intill schakt. Vid arbeten inom området skall stabiliteten beaktas vid utförande av lokala schakter och uppfyllnader. Uppfyllnader kommer att medföra framtida marksättningar. GOLDER ASSOCIATES AB Göteborg Ola Skepp Teknikansvarig Geoteknik Urban Högsta Kvalitetsgranskning OS Org.nr VAT.no SE Styrelsens säte:stockholm g:\projekt\2014\ dp håby väster, munkedal\14_rapport\dp_håby_väster_munkedal-pm_geoteknik.docx Uppdragsnummer
