1 SÄKERHETSPRODUKTER Säkerhetslås GKey Produktmanual 2TLC010048M0201_ A BRUKSANVISNING I OR IGINAL

2 Läs och sätt dig in i dokumentet Läs och sätt dig in i detta dokument innan användning av produkterna. Vid frågor eller kommentarer kontakta närmaste ABB Jokab Safety representant. Produkternas lämplighet ABB Jokab Safety ansvarar inte för överensstämmelse med standarder, regelverk eller föreskrifter som gäller för produktkombinationer i kundens tillämpning eller användning av produkten. Tredjepartscertifikat för produkterna finns på Denna information är i sig inte tillräcklig för en fullständig bedömning av produkternas lämplighet i kombination med slutprodukten, maskinen, systemet eller annan tillämpning eller användning. Nedan följer några exempel på användningsområden som ska beaktas särskilt. Detta är inte någon fullständig lista över samtliga möjliga användningsområden för produkterna, inte heller påstås att nämnda användningsområden lämpar sig för produkterna i fråga: Utomhusbruk, användningsområden som inbegriper risk för kemisk kontamination eller elektriska störningar eller betingelser eller användningsområden som inte beskrivs i denna manual. Styrsystem för kärnkraft, förbränningssystem, järnvägssystem, luftfartssystem, medicinsk utrustning, spelautomater, fordon och installationer som omfattas av separata branschföreskrifter eller nationella bestämmelser. System, maskiner och utrustning som kan utgöra fara för liv eller egendom. Ta reda på och notera alla förbjudna användningsområden för produkterna. ANVÄND ALDRIG PRODUKTERNA I EN TILLÄMPNING SOM UTGÖR ALLVARLIG FARA FÖR LIV ELLER EGENDOM UTAN ATT SÄKERSTÄLLA ATT SYSTEMET SOM HELHET ÄR KONSTRUERAT ATT HANTERA RISKERNA, SAMT ATT PRODUKTEN FRÅN ABB JOKAB SAFETY HAR RÄTT KLASSIFICERING OCH ÄR KORREKT INSTALLERAD FÖR AVSEDD ANVÄNDNING SOM DEL I UTRUSTNING ELLER SYSTEM TLC010048M0201_ A 2

3 Innehållsförteckning 1 Inledning... 4 Omfattning... 4 Målgrupp... 4 Förutsättningar... 4 Särskilda anvisningar Översikt... 5 Allmän beskrivning...5 Säkerhetsinformation Installation... 7 Försiktighetsåtgärder vid installation... 7 Installation Mekanisk montering Kontroll efter installation Monteringsexempel Elektriska anslutningar Funktioner Allmän funktion RFID-kodning Nödupplåsning Manuell upplåsningsfunktion Spärrfunktion LED-diagnos Återställningsanvisningar RFID-manöverdon Återställ med intern återställningsknapp Återställ med extern återställningsingång (kontakt ER ) Underhåll Modellöversikt GKey-serien Pilotanordningar Mått Tekniska specifikationer Försäkran om EG-överensstämmelse TLC010048M0201_ A 3

4 1 Inledning Omfattning Syftet med den här originalhandboken är att beskriva GKey säkerhetslås och tillhandahålla nödvändig information för installation och användning. Målgrupp Detta dokument är avsett för auktoriserad installationspersonal. Förutsättningar Läsaren av detta dokument förutsätts ha kunskap om följande: Grundläggande kunskap om ABB Jokab Safetys produkter. Kunskap om säkerhetsanordningar och säkerhetslås. Kunskap om maskinsäkerhet. Särskilda anvisningar Var uppmärksam på följande särskilda anvisningar i dokumentet: Försiktighet! Obs! Risk för allvarliga personskador! Instruktion eller förlopp som kan leda till skador på teknikern eller annan personal om de inte utförs korrekt. Risk för skador på utrustningen! Instruktion eller förlopp som kan leda till skador på utrustningen om de inte utförs korrekt. Viktig eller förklarande information. 2TLC010048M0201_A 4

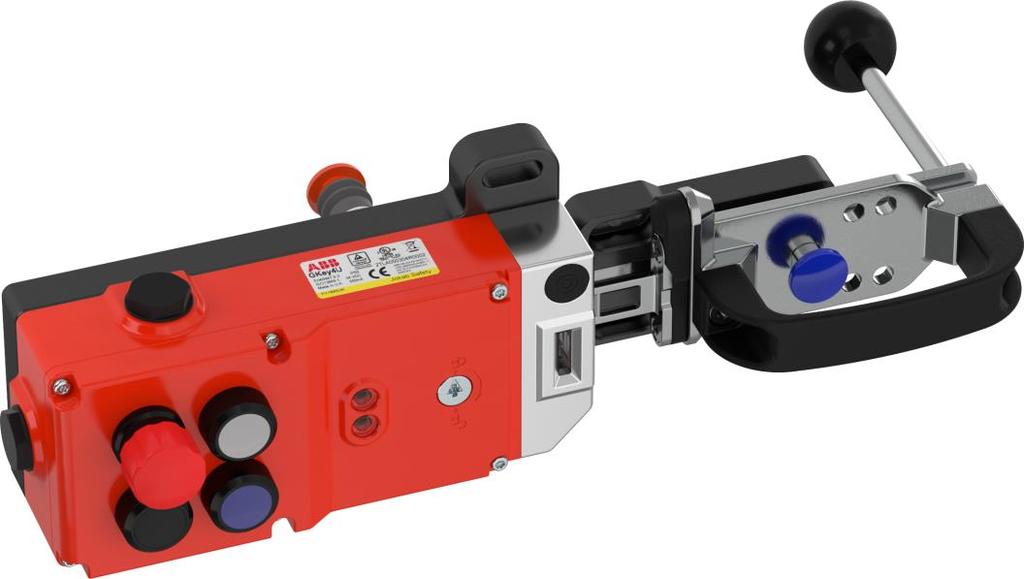

5 2 Översikt Allmän beskrivning GKey säkerhetslås är en RFID-förreglingsbrytare och är utformad för att passa på maskinskyddsluckor/grindar för att ge en robust skyddslåsning med en dubblerad manipuleringssäker förreglingsmekanism. Den är utformad för att övervaka låsning och stängning av öppningsbara skydd och håller skyddet låst till spänning tillförs till upplåsningssolenoiden. GKey säkerhetslås håller skydden stängda med upp till 3000 N. Den kan användas tillsammans med fördröjningstimers för att tillföra solenoidens öppningssignal först efter att en förinställd tid har gått. GKey-enheten kan ha positioner för montering av standardtryckknappar på 22 mm, brytare eller lampor för att underlätta maskinbegärandefunktioner och information i en enda enhet. Dessa pilotenheter beställs separat. Säkerhetsinformation Det är användarens ansvar att se till att system och maskiner fungerar korrekt. Läs noggrant igenom hela den här manualen innan användning av enheten. Enheterna ska installeras av en behörig elektriker som följer säkerhetsföreskrifter, standarder och maskindirektivet. Underlåtenhet att följa anvisningarna, användning som inte överensstämmer med den användning som föreskrivs i dessa anvisningar, felaktig installation eller hantering av enheten kan påverka säkerheten för människor och anläggningen. För installation och föreskriven användning av produkten måste de särskilda anmärkningarna i anvisningarna följas noggrant, och de tekniska standarder som är relevanta för tillämpningen måste tas hänsyn till. Underlåtenhet att följa anvisningarna eller standarderna, i synnerhet manipulering och/eller ändring av produkten, utesluter allt ansvar. - Registrera eventuella RFID-koder som krävs enligt fabriksreglerna eller med hänvisning till eventuella riskbedömningar för tillämpningen. - Riskbedömningen av tillämpningen ska innefatta risken för reservmanöverdon. Reservmanöverdon ska inte vara tillgängliga och måste hållas under säker kontroll. - Säkerhetsfunktionerna och mekaniken måste testas regelbundet. För tillämpningar där oregelbunden åtkomst till skydden förutses måste systemet ha ett manuellt funktionstest för att upptäcka eventuella ansamlade fel. Testas minst en gång per månad för PL e Cat 3/4 eller en gång per år för PL d Cat 3 (EN ISO ). Där det är möjligt rekommenderas att maskinens styrsystem efterfrågar och övervakar dessa test och avbryter eller hindrar maskinen från att starta om testen inte utförs (se EN ISO 14119). - Se till att brytarens hållkraft (F Zh) är tillräcklig för att stå emot de statiska krafterna som tillämpas under normal användning och dynamiska effekter som orsakas av att skyddet 2TLC010048M0201_A 5

6 skakar ska inte skapa en stötreaktionskraft som överskrider hållkraften. Om de förväntade stötreaktionskrafterna är högre än den angivna hållkraften för brytaren måste konstruktionsåtgärder vidtas för att undvika kraften. 2TLC010048M0201_A 6

7 3 Installation Försiktighetsåtgärder vid installation Alla säkerhetsfunktioner skall testas innan systemet driftsätts. Följ anvisningarna noga för att undvika personskador eller skador på enheten. Säkerhetsfunktionen får inte avaktiveras, manipuleras eller förbikopplas. Att göra detta kan medföra risk för dödsfall eller allvarliga kroppsskador. Installation GKey-säkerhetslås skall installeras i enlighet med riskbedömningen för den aktuella tillämpningen. Installationen får bara göras av behörig personal och i enlighet med dessa anvisningar. Använd kopparledare på AWG. Kontaktvridmoment 0,7 Nm. Försiktighet! Säkerställ att den manuella upplåsningsfunktionens väljare är i låst läge innan locket sätts tillbaka Mekanisk montering Montera GKey stadigt på den fasta delen av skyddet. Sätt dit manöverdonet på skyddets rörliga del och rikta in det efter brytarens ingångsöppning. 1. M5-monteringsskruvar skall användas för att montera brytaren och manöverdonet. Åtdragningsmomentet för att säkerställa tillförlitlig montering är 4,0 Nm. Åtdragningsmomentet för lockets skruvar och kabelgenomföringar skall vara 1,5 Nm för att säkerställa IP-klassen. Montera alltid blindplugg i oanvända ingångsöppningar för att undvika att det kommer in skräp i brytarmekanismen. 2. Sätt alltid dit ett mekaniskt stopp på skyddet för att undvika skador på brytaren. Se till att manöverdonet och handtaget är rätt inriktade med de främre öppningarna på brytaren och styrningen. Använd inriktningsstyrningar för att se till att manöverdonet går in i brytaren utan att slå i sidorna på öppningen. Montera inte intilliggande brytare eller manöverdon närmare än 100 mm. 3. Den manuella upplåsningsfunktionen aktiveras genom att använda ett verktyg och ska endast användas under exceptionella omständigheter. Upplåsningsfunktionen kan skyddas genom att använda en manipuleringsbeläggning för att hindra oavsiktlig aktivering. Om det används måste manipuleringsskyddet skadas och återställas för att säkerställa skyddet. 4. När ett handtag monteras, se till att M6-monteringsskruvar används för att fixera monteringsplattan. Åtdragningsmomentet för att säkerställa tillförlitlig fixering är 4,0 Nm. 2TLC010048M0201_A 7

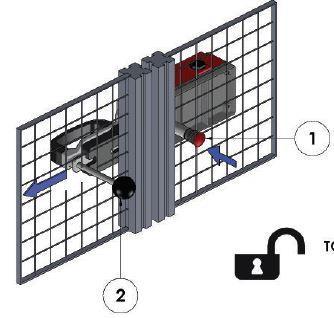

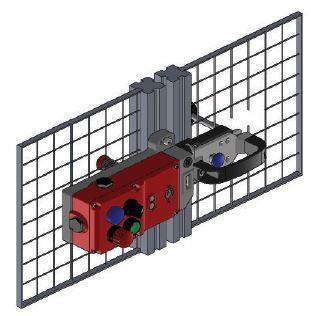

8 När panelen kapas för att tillåta det bakre handtagets rörelse: Tänk på öppningen vid beräkning av säkerhetsavståndet Se till att det inte finns några kvarvarande vassa kanter Kontroll efter installation Efter installation skall funktionen hos alla reglerkretsar, låsfunktionen och de bakre nödupplåsningsfunktionerna kontrolleras. För tillämpningar med utrullningstid efter att strömmen kopplas från, se till att rätt tidsbegränsning har valts innan solenoiden aktiveras Monteringsexempel GKey4 RU säkerhetslås monterat med fyra tillvalsknappar med skjutbart främre handtag, bakre handtag och fjäderbelastad spärr. Främre handtag Bakre handtag Nödupplåsningsknapp Bild 1: Vy från utsidan av det skyddade området Bild 2: Vy från insidan av det skyddade området Nödupplåsnings -knapp Bakre handtag Bild 3: Vy ovanifrån GKey-säkerhetslås Fjäderbelastad spärr 2TLC010048M0201_A 8

9 Grön Gul Röd 4 Elektriska anslutningar Lås stängt och låst Fel återställt Bild 4: Elektriska anslutningar Kontaktanslutningar 0 V Matningsspänning 0 V R+ Matningsspänning +24 VDC S+ Upplåsningssignal (solenoid) +24 VDC in 11/12 Säkerhetsförregling och låsövervakningskrets 21/22 Säkerhetsförregling och låsövervakningskrets 44 Informationssignal, skyddet öppet +24 VDC ut 34 Informationssignal, skyddet upplåst +24 VDC ut ER Extern återställningssignal Kontakt och sluts när brytaren är låst (solenoid). Kontakt och sluts när skyddet stängs (mekanisk tunga och RFIDmanöverdon). GKey levereras med borttagbara byglar monterade mellan 41/42 och 31/32. Om det krävs av kontrollkretsen, kan dessa avlägsnas för att ge oberoende övervakning av solenoidens låsfunktion eller manöverdonets position. Kontrollera alltid de elektriska märkvärdena för eventuella monterade 22 mm pilotenheter. Överskrid aldrig dessa märkvärden. 2TLC010048M0201_A 9

10 5 Funktioner Allmän funktion Den mekaniska tungans profil är utformad för att matcha en kammekanism i brytarhuvudet och tillhandahåller en manövrerad mekanisk förregling som inte enkelt övervinns. När solenoiden strömsätts öppnas säkerhetskontakterna och maskinens kontrollkrets bryts. RFID-kodning Ett RFID-kodat manöverdon riktas in mot en programmerad mottagare inuti brytarhuset under stängning av skyddet. Både det mekaniska tungmanöverdonet och RFIDmanöverdonet måste sitta på plats och RFID-kodningen ska ha verifierats korrekt för att säkerhetskontakterna ska kunna slutas och tillåta att maskinens startkrets aktiveras. RFID-koden är fabriksinställd. Nödupplåsning Nödupplåsningsknappen används för att lämna det skyddade området (riskzonen) när GKeysäkerhetslåset är låst. Exempel: GKey4 RU med bakre handtag och skjutbart främre handtag monterat med fjäderbelastad spärr för att undvika oavsiktlig stängning efter att skyddet öppnats. Bild 5: Vy från utsidan av det skyddade området Bild 6: Vy från insidan av det skyddade området 1. Håll in nödupplåsningsknappen 2. Dra i det bakre handtaget för att öppna luckan/grinden 2TLC010048M0201_A 10

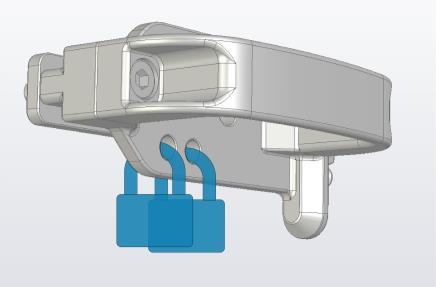

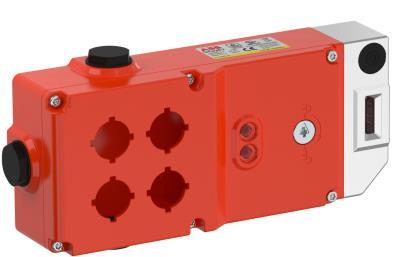

11 Manuell upplåsningsfunktion Den manuella upplåsningsfunktionen (extra frigöring enligt EN ISO 14119) aktiveras genom användning av ett verktyg och ska endast användas under exceptionella omständigheter. Upplåsningsfunktionen kan skyddas genom att använda en manipuleringsbeläggning för att hindra oavsiktlig aktivering. Om det används måste manipuleringsskyddet skadas och återställas för att säkerställa skyddet. Manuell upplåsningsfunktion Bild 7: Position för den manuella upplåsningsfunktionen Spärrfunktion GKey kan låsas med hänglås för säkert arbete. Vid inträde i skyddsområdet (riskzonen) hängs ett hänglås fast på handtaget för att indikera att en person är inne i området och för att hindra att dörren stängs och att maskinen startar. Upp till fyra hänglås kan hängas på glidhandtaget. Bild 8: Hänglås hängs på glidhandtaget LED-diagnos Det finns två LED-indikatorer på GKey-brytaren. Säkerhetslåsets status LED 1 (grön/gul) Kommentar Skydd öppet OFF (AV) Skydd stängt + låst Stadigt grönt Säkerhetsutgångar ON (PÅ) Skydd stängt + upplåst Blinkar grönt Skydd stängt + felinriktat/ Fel manöverdon Växlande blinkning grönt/ gult Fel Stadigt gult Se återställningsanvisningarna Problem med återställningsrutin Stadigt grönt och gult Se till att RFID-manöverdonet har kontakt med GKey (skyddet stängt) och slå av och på strömmen. 2TLC010048M0201_A 11

12 Solenoidstatus Aktiverad Avaktiverad LED 2 (röd) ON (PÅ) OFF (AV) Återställningsanvisningar RFID-manöverdon När ett felstillstånd kräver återställning, använd en av de två rutinerna: intern eller extern återställning. När återställningsrutinen har slutförts, återupptas normal funktion hos brytaren. Detta innefattar aktivering av utgångarna om förreglings- och återställningsvilkoren är uppfyllda Återställ med intern återställningsknapp 1. Öppna skyddet. 2. Stäng AV (OFF) all ström till GKey. 3. Ta bort locket från GKey. 4. Använd en 2 mm kontaktskruvmejsel för att hålla ner återställningsknappen i huset och slå PÅ (ON) strömmen (se bild 9). 5. Frigör återställningsknappen den gula diodlampan börjar blinka. Stäng skyddet den gula diodlampan börjar lysa gult. (Om den gula diodlampan börjar blinka, kontrollera om det förekommer mekaniska fel, t.ex. Skadat manöverdon eller GKey-huvud.) 6. Slå AV strömmen och slå PÅ den igen. Den gröna diodlampan tänds och normal funktion återupptas. Försiktighet! Säkerställ att den manuella upplåsningsfunktionens väljare är i låst läge innan locket sätts tillbaka. 7. Sätt tillbaka locket på GKey. 8. Öppna och stäng skyddet och säkerställ att alla säkerhetsfunktioner stämmer se riskanalysen för tillämpningen. Återställningsknapp Bild 9: Återställningsknappen (locket borttaget) 2TLC010048M0201_A 12

13 5.7.2 Återställ med extern återställningsingång (kontakt ER ) 1. Tillför en +24 VDC-signal med positiv flank (0 V till +24 VDC) till den externa återställningsingången ER. 2. När rätt återställningssignal upptäcks i ER-kontakten blinkar den gula lysdioden i två sekunder innan normal funktion återupptas. 2TLC010048M0201_A 13

14 6 Underhåll Varje månad: Kontrollera att alla kretsar och låsfunktionen fungerar normalt. Om någon del av GKey uppvisar mekaniska skador, ta bort och ersätt den. Var sjätte månad: Isolera strömmen och ta bort locket. Kontrollera skruvkontaktens åtdragning och kontrollera om det finns tecken på att fukt trängt in. Kontrollera igen enligt installationsanvisningarna i den här handboken. Säkerhetsfunktionerna och mekaniken skall testas regelbundet. Om produkten havererar eller skadas kontakta närmaste ABB Jokab Safetyrepresentant. Försök inte att reparera produkten på egen hand eftersom det kan av misstag skada produkten permanent. Det kan resultera i försämrad säkerhet, vilket i sin tur kan leda till allvarliga personskador för personalen. 2TLC010048M0201_A 14

15 7 Modellöversikt GKey-serien Beställningskod Typ Beskrivning 2TLA050304R0002 GKey4 RU Säkerhetslås, 4 positioner, pressgjutet, nödupplåsning, manuell upplåsning 2TLA050310R0032 FHS GKey4 Främre handtag, skjutbart inkl. monteringsplatta för GKey4 2TLA050040R0510 RHS GKey MKey Bakre handtag, skjutbart 2TLA050040R0511 SCS GKey MKey Fjäderbelastad spärr GKey-säkerhetslåset och det skjutbara främre handtaget kan monteras på både vänster och högerhängda dörrar, på dörrar med gångjärn och skjutdörrar, så länge dörren och ramen är inriktade (intill varandra). GKey4 RU levereras med ett mekaniskt tungmanöverdon, ett RFIDmanöverdon, ett ingångslås och ett verktyg för att öppna locket. Den fjäderbelastade spärren hindrar att glidhandtaget stängs oavsiktligt. När handtaget är i öppet läge, måste samtidigt spärren dras för att kunna skjuta handtaget till stängt läge. Pilotanordningar Tryckknappar, nödstoppsknappar och pluggar beställs separat. Mer information finns på ABB säkerhetsprodukter pilotanordningar 2TLC010048M0201_A 15

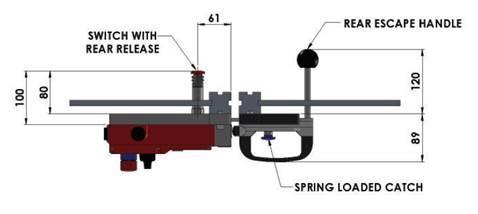

16 Mått Fästhål för M5-skruvar Främre ingång RFID-manöverdon Bakre ingång Bild 10: Mått på GKey4 RU (i millimeter) M5 (4x) För M8-skruv RFID-manöverdon (levereras med brytare) För M6-skruv Hål för hänglås eller hasp för spärrning Bakre handtag Fjäderbelastad spärr Bild 11: Mått på FHS GKey4 handtag och fjäderbelastad spärr (i millimeter) 2TLC010048M0201_A 16

17 8 Tekniska specifikationer Tillverkare Adress Tekniska specifikationer ABB AB, Jokab Safety Varlabergsvägen 11 SE Kungsbacka Sverige Försörjningsspänning +24 V DC ± 10 % Strömförbrukning R+ 1,2 W (50 ma max.) S+ 12 W (500 ma max.) Säkerhetskretsar +24 VDC, 200 ma max. omkoppling Extra kretsar (34 och 44) +24 VDC, 200 ma max. utgångsmatning Märkisoleringsspänning 500 VAC Märkhållspänning 1000 VAC Hållkraft Brytarens hållkraft (F Zh) Klassificering och kodningsnivå (EN ISO 14119) Manöverdonets införingsavstånd för garanterad låsning S ao (RFID) S ar (RFID) Driftfrekvens Manöverdonsingång minimiradie Höljesmaterial Huvudmaterial Mekaniskt manöverdonsmaterial Kapslingsklass F1 max N 2307 N Typ 4 hög 5 mm 10 mm 20 mm 1 Hz max. 175 mm Pressgjutet aluminium Rostfritt stål Rostfritt stål IP65 Drifttemperatur -25 C till +40 C Mekanisk livslängd (B 10D) 2,5 x 10 6 cykler vid 100 ma belastning Vibrationer IEC , Hz+1 Hz Rörelse: 0,35 mm, 1 oktav/min Säkerhetsstandarder/harmoniserade standarder Överensstämmelse EN ISO EN (använt som delsystem) Driftantaganden Europeiska maskindirektivet 2006/42/EG EN , EN ISO , EN 62061, EN ISO 14119, UL 508 Prestandanivå: PL e (om båda kanalerna används tillsammans med ett SIL3/PL e-styrdon) Kategori 4, MTTF d = 1100 a Diagnostisk täckning: DC = 99 % (hög) Säkerhetsintegritetsnivå: SIL3 PFH (1/h) = 4, (motsvarar 4,8 % av SIL3) PFD = 4, (motsvarar 4,2 % av SIL3) Prövningsintervall T 1 = 20 a Dagar per år: d op = 365 d Timmar per dag: h op = 24 h Obs! Om användningen av produkten skiljer sig från dessa förväntningar (annan belastning, driftfrekvens osv.) måste värdena justeras enligt detta. Certifieringar culus, TÜV Rheinland 2TLC010048M0201_A 17
