MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT)/GEOTEKNIK OCH MILJÖTEKNIK ORGANISTEN, ASMUNDTORP

Transkript

1 MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT)/GEOTEKNIK OCH MILJÖTEKNIK ORGANISTEN, ASMUNDTORP SLUTRAPPORT

2 UPPDRAG Titel på rapport: Status: MUR (Markteknisk undersökningsrapport)/geoteknik och miljöteknik. Organisten, Asmundtorp Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: AB Landskronahem Johan Zellbi Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Mattias Lindén Johan Striberger Johan Sandström Mattias Lindén Uppdragsansvarig: Mattias Lindén Datum: Handlingen granskad av: Mattias Lindén Datum: Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 INLEDNING OBJEKT ÄNDAMÅL OCH SYFTE UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA MILJÖTEKNISKA OCH HYDROGEOLOGISKA UNDERSÖKNINGAR FÄLTUNDERSÖKNINGAR LABORATORIEUNDERSÖKNINGAR GEOTEKNIK LABORATORIEUNDERSÖKNINGAR MILJÖTEKNIK HÄRLEDDA VÄRDEN JORDARTSBESKRIVNING HÅLLFASTHETS- OCH DEFORMATIONSEGENSKAPER HYDROGEOLOGISKA EGENSKAPER MILJÖTEKNISKA EGENSKAPER MARKRADON VÄRDERING AV UNDERSÖKNING GENERELLT HÄRLEDDA VÄRDENS SPRIDNING OCH RELEVANS ÖVRIGT Bilagor Beteckning Datum Bilaga 1: Provtabell, 3 sidor Bilaga 2: Härledda värden för hållfasthets- och deformationsegenskaper, 2 sidor Bilaga 3: Kalibreringsprotokoll avseende CPT-sonden, 8 sidor Bilaga 4: Sammanställning av resultat från utförda laboratorieanalyser, 2 sidor Bilaga 5: Laboratorieanalyser, markradon, 1 sida Bilaga 6: Laboratorieanalysrapporter, jord, 23 sidor Ritningar Beteckning Typ, skala Datum 101G1101 Planritning, 1: G1102 Sektionsritning A-A, B-B, C-C, H 1:100 L 1: Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem Slutrapport O:\MAL\278682\G\_Text\MUR.docx 3(10)

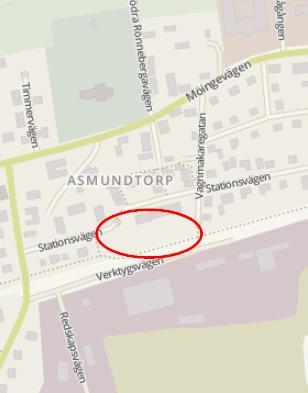

4 1 INLEDNING En markteknisk undersökningsrapport (MUR) är en faktabaserad handling vilken redovisar omfattning och resultat av utförda geotekniska och miljötekniska undersökningar. Samtliga nivåer i denna rapport är angivna i RH OBJEKT Tyréns AB har på uppdrag av AB Landskronahem utfört en geoteknisk och miljöteknisk undersökning inom fastigheten Organisten 1 och omgivande mark i Asmundtorp, se figur 1. Figur 1. Översiktskartor över Asmundtorp (kartor från OpenStreetMap). Undersökningsområdet ligger inom röd markering. Notera att markeringarna är ungefärliga. Se ritning 101G1101 för en detaljerad lokalisering av undersökningsområdet. Johan Zellbi har varit beställarens kontaktperson. För Tyréns AB har Mattias Lindén varit uppdragsansvarig. Johan Striberger har varit ansvarig avseende geoteknik, och Johan Sandström har varit ansvarig avseende miljöteknik. Intern granskning har utförts av Mattias Lindén. 3 ÄNDAMÅL OCH SYFTE Undersökningen syftar till att klargöra de geotekniska och miljötekniska markförhållandena inför planerad byggnation av ett flerbostadshus i 4 plan samt två radhuslängor i 1 plan. I anslutning till bostadshusen avses hårdgjorda ytor anläggas och ett miljöhus. Nivån för färdigt golv för byggnaderna var vid tidpunkten för denna undersökning okänd. Vid undersökningen har det förutsatts att bostadshusen ska uppföras utan källarplan. 4 UNDERLAG FÖR UNDERSÖKNINGEN Följande dokument har utgjort underlag inför undersökningen: Jordarts- och jorddjupskarta med tillhörande beskrivning från SGU. Skissförslag av planerad byggnation samt koordinatsatt grundkarta där lägena för planerad byggnation är inplacerade, erhållna från beställaren Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 4(10)

5 5 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN :2005 med tillhörande nationell bilaga. I tabellerna nedan redovisas styrande dokument för undersökningen. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN :2007 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013, SS-EN-ISO samt Fälthandbok Undersökning av förorenade områden, SGF Rapport 2:2013 Beteckningssystem SGF/BGS beteckningssystem 2001:2 samt av SGF kompletterat beteckningsblad, Tabell 2. Fältundersökningar Undersökningsmetod CPT, CPTU/ Spetstrycksondering DPSH-A/ HFA/ Provtagningar Kategori B Miljöprovtagning Markradonmätning Standard eller annat styrande dokument SS-EN ISO :2012/ Geoteknisk fälthandbok SGF Rapport 1:2013 SS-EN ISO :2005/A:2011 SS-EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Fälthandbok Undersökning av förorenade områden, SGF Rapport 2:2013 Passiv provtagning, Fälthandbok Undersökning av förorenade områden, SGF Rapport 2:2013 Tabell 3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO Materialtyp AMA Anläggning 13 Tjälfarlighetsklass AMA Anläggning 13 Miljöanalyser Laboratorium ackrediterat enligt SS-EN ISO/IEC Tabell 4. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Öppna system SS-EN ISO :2006 Fria vattenytor i borrhål Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 5. Miljötekniska markundersökningar, jämförvärden för jord Undersökningsmetod Bedömningsgrunder Standard eller annat styrande dokument Riktvärden för förorenad mark Modellbeskrivning och vägledning, Naturvårdsverket rapport 5976, 2009 rev Återvinning av avfall i anläggningsarbeten, Naturvårdsverkets handbok 2010:1 Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 5(10)

6 6 GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 TOPOGRAFI Undersökningsområdet är relativt plant med inmätta nivåer vid utförda punkter som varierar mellan +17,4 och +18, YTBESKAFFENHET Markytan inom undersökningsområdet utgörs huvudsakligen av gräsbevuxna grönytor. Det finns även ett antal större träd, buskage och rabatter. Delar av området utgörs av asfalterade parkeringsytor. 7.3 BEFINTLIGA KONSTRUKTIONER Inom eller i nära anslutning till undersökningsområdet finns ett befintligt bostadshus, ett miljöhus samt en cykelbana. Cykelbanan löper utmed undersökningsområdets södra gräns, medan det befintliga bostadshuset och tillhörande miljöhus ligger i områdets norra del. Inom undersökningsområdet finns även markförlagda ledningar för el, VA, tele, fjärrvärme och fiber. 8 POSITIONERING Utsättning och Inmätning av geotekniska undersökningar har utförts av Johan Sandström, Tyréns AB, i mätklass B enligt SGF Rapport 1:2013. Koordinatsystem: SWEREF Höjdsystem: RH GEOTEKNISKA MILJÖTEKNISKA OCH HYDROGEOLOGISKA UNDERSÖKNINGAR 9.1 FÄLTUNDERSÖKNINGAR Aktuella undersökningar omfattar: CPT-sondering (CPT) i 8 st punkter. Hejarsondering (HfA) i 7 st punkter. Störd provtagning med skruvborr (Skr) i 18 st punkter. I 12 av punkterna har miljöprovtagning genom fyllning och 1 m ner i naturlig jord utförts. Installation av spårfilm för mätning av markradon i 5 st punkter. Installation av grundvattenrör (Rö) i 5 st punkter (PVC-rör, Ø = 25 mm, 0,7 m filter) samt mätning av grundvattennivåer vid två tillfällen. Notering av fria vattenytor i utförda borrhål. Undersökningarna har utförts i juli Fältarbete har utförts av Jonas Törnell och Alexander Hylander, fältingenjörer på Peters Geotekniska Borrningar AB. Skruvprovtagning och HfA/CPT- Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 6(10)

7 sondering har utförts med borrbandvagn Geotech 604. Kalibreringsprotokoll avseende CPTsonden redovisas i bilaga 3. Mätning av grundvattennivåer har utförts av Jonas Törnell samt av Johan Sandström, miljögeotekniker på Tyréns AB. Hantering av jordprover avseende geoteknik har utförts enligt Geoteknisk fälthandbok SGF Rapport 1:2013. Störda prover har förvarats och transporterats i märkta plastpåsar. Hantering av jordprover avseende miljöteknik har utförts i enlighet med SGF Rapport 2:2013 Fälthandbok Undersökningar av förorenade områden. Uttagna prover har förpackats i diffusionstäta plastpåsar och förvarats svalt efter provtagning och transport till laboratorium. Resultat av utförda fältundersökningar redovisas i plan och sektion på ritningarna 101G G LABORATORIEUNDERSÖKNINGAR GEOTEKNIK Aktuella laboratorieundersökningar omfattar: Jordartsbenämning av 41 st prover. Bestämning avseende materialtyp och tjälfarlighetsklass av 62 st prover. Samtliga jordprover har klassificerats i fält av Jonas Törnell och Alexander Hylander. Ett urval av proverna har kontrollerats på Tyréns geotekniska laboratorium i Malmö i juli 2017 av Mattias Lindén, geotekniker på Tyréns AB. Samtliga jordprover har klassificerats med avseende på materialtyp och tjälfarlighetsklass enligt AMA Anläggning 13. Utförda provtagnings- och laboratorieresultat redovisas i bilaga 1 samt på ritning 101G LABORATORIEUNDERSÖKNINGAR MILJÖTEKNIK Följande laboratorieanalyser har utförts på jordprov: 2 st analyser med avseende på pesticider. 10 st analyser med avseende på metaller och PAH. 1 st analys med avseende på BTEX, alifater och aromater. Urval av jordprov för respektive analysmetod redovisas i bilaga 1. Laboratorieanalyserna är utförda i juli 2017 av Eurofins Environment Testing Sweden AB, som är ett av Swedac ackrediterat laboratorium. I bilaga 4 redovisas en sammanställning av laboratorieanalyserna och i bilaga 6 redovisas laboratorieanalyserna i sin helhet. 10 HÄRLEDDA VÄRDEN 10.1 JORDARTSBESKRIVNING Översiktligt utgörs jordlagerföljden inom undersökningsområdet av fyllning på sandmorän. Lokalt påträffas sandig humusjord eller humusig sand mellan fyllningen och sandmoränen. Under sandmoränen påträffas siltmorän, lermorän eller sandig lerig morän i ett antal punkter. Fyllningen sträcker sig från markytan ner till mellan 0,2 och 1,5 m under markytan (u my) vid utförda punkter, lokalt ner till 3 m u my i punkt 17T07, och består av varierande er av sandig humusjord, lerig humusig sand, lera, sand och grusig sand som frekvent är humusig. Ställvis påträffas tegel, kol och slagg i fyllningen. Under fyllningen domineras jordlagerföljden av sandmorän, med lokala inslag av humusjord och sand. Sandmoränen är lerig och grusig, och sträcker sig ner till avslutad provtagning alternativt ner till metodstopp mellan 2,0 och 3,2 m u my. I punkterna 17T10 och 17T11 påträffas siltmorän under sandmoränen mellan 1,8 och 2,7 m u my, i punkt 17T18 utgörs jordlagerföljden under fyllningen av grusig sandig siltmorän mellan 0,5 och 2,4 m u my, i punkt 17T15 påträffas lermorän 2,0-3,0 m u my och i punkt 17T16 påträffas sandig lerig morän 2,0-3,0 m u my. För fullständig redovisning av påträffade jordarter, materialtyp och tjälfarlighetsklass, se bilaga 1. Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 7(10)

8 10.2 HÅLLFASTHETS- OCH DEFORMATIONSEGENSKAPER I bilaga 2 redovisas härledda värden för hållfasthetsegenskaper (inre friktionsvinkel ) och deformationsegenskaper ( -modul) för friktionsjord från utförda CPT- och HfA-sonderingar. Utvärderingarna har utförts med stöd av SS-EN (Eurokod 7), TK Geo 13 och SGI Info 15. Den ställvisa förekomsten av kohesionsjord (lermorän) har inte sonderats. För förekommande fyllning har spetstrycket och antalet slag dividerats med 1,2 vid utvärderingen HYDROGEOLOGISKA EGENSKAPER Vid skruvprovtagningen noterades fria vattenytor i 10 av 18 utförda borrhål på djup mellan 1,6 och 2,5 m u my, motsvarande nivåer mellan +15,0 och +16,3. Vid avläsning av grundvattennivåer i installerade grundvattenrör samt noterades att samtliga grundvattenrör var torra, se tabell 6. Tabell 6. Uppmätta grundvattennivåer i installerade grundvattenrör. Punkt Marknivå Spetsnivå Uppmätt grundvattennivå T05 +18,0 +16,0 Torrt Torrt 17T08 +17,9 +16,2 Torrt Torrt 17T11 +17,5 +15,0 Torrt Torrt 17T12 +17,4 +15,4 Torrt Torrt 17T18 +17,5 +15,3 Torrt Torrt 10.4 MILJÖTEKNISKA EGENSKAPER Resultat från provtagning av jord redovisas i bilaga 1. Sammanställning av resultat från miljötekniska laboratorieanalyser på jord redovisas i bilaga 4. Där jämförs uppmätta er mot Naturvårdsverkets generella riktvärden för förorenad mark (KM = känslig markanvändning, MKM = mindre känslig markanvändning) och kriterier för mindre än ringa risk (MRR) enligt Naturvårdsverket (2010), Naturvårdsverket (2016). I tre jordprov har er över Naturvårdsverkets generella riktvärden för KM påvisats: I det ytliga samlingsprovet SPA (17T01, 17T02, 17T03 0-0,5 m u my) har er av PAH H påvisats i er något över Naturvårdsverkets generella riktvärde för KM men under riktvärdet för MKM. I övrigt påvisas inga er över Naturvårdsverkets generella riktvärden för KM, MKM eller kriterier för MRR. I samlingsprov SPB (17T05, 17T08 0-0,5 m u my) påvisas er av PAH H i er över det generella riktvärdet för KM men under MKM. I samlingsprov SPB (0-0,5 m u my) påvisas även er av PAH M, bly, kadmium, kvicksilver och zink under Naturvårdsverkets generella riktvärde för KM men över kriterier för MRR. I jordprov17t06 (0-0,5 m u my) har er över Naturvårdsverkets generella riktvärde för KM med avseende på PAH H. Halterna av PAH M, bly, kadmium och kvicksilver underskrider riktvärdena för KM men överskrider kriterier för MRR: I två jordprov påvisas er under Naturvårdsverkets generella riktvärden för KM men över kriterier för MRR. I jordprov 17T04 (0-0,5 m u my) har er av bly och koppar påvisats över kriterier för MRR men under de generella riktvärdena för KM. I SPC (17T09, 17T10, 17T11 0-0,5 m u my) påvisas er av PAH H, bly, kadmium och kvicksilver över Naturvårdsverkets kriterier för MRR men under de generella riktvärdena för KM. Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 8(10)

9 Två jordprov SPA (0-0,5 m u my) och 17T04 (0-0,5 m u my) analyserades med avseende på förekomst av bekämpningsmedel (16 st). Inga er har påvisats över laboratoriets detektionsgräns för vald analysmetod för något av jordproven MARKRADON Markradon har mätts i undersökningspunkterna 17T02, 17T08, 17T10, 17T11 och 17T12. Analyserna har utförts av Radonanalys GJAB laboratorium i Lund. Mätningarna har påvisat uppmätta radoner mellan 10,3 och 29,9 kbq/m 3, se tabell 7 och bilaga 5. Tabell 7. Uppmätta radoner. Undersökningspunkt Radon (kbq/m 3 ) 17T02 21,1 17T08 10,3 17T10 23,8 17T11 29,9 17T12 15,5 11 VÄRDERING AV UNDERSÖKNING 11.1 GENERELLT Vid inledande CPT-sonderingar erhölls ytliga metodstopp i flertalet punkter. För att erhålla hållfasthets- och deformationsegenskaper i jord djupare ner i jordprofilen utfördes fortsatta sonderingar med HfA. I övrigt har det inte framkommit resultat och/eller förändrade förutsättningar som föranlett avsteg från undersökningens förutbestämda undersökningsprogram HÄRLEDDA VÄRDENS SPRIDNING OCH RELEVANS Genomförda utvärderingar av jordens hållfasthetsegenskaper baseras på empiriska samband, vilka är framtagna utifrån en specifik jordartssammansättning där homogena egenskaper föreligger. Naturligt avsatta jordarter uppvisar i regel en stor variation med avseende på sammansättning och lagringsstruktur, vilket är en konsekvens av geologiska bildningsprocesser. Förekommande moräner är per definition heterogena jordarter. Utvärdering av dessa jordarters materialegenskaper ska därför göras med viss försiktighet och sporadiskt förekommande extremvärden bör förkastas eftersom de inte antas representera den utvärderade jordens verkliga egenskaper. Någon riktad undersökning med avseende på blockförekomst har inte utförts inom undersökningsområdet. Notera att förekommande moräner per definition innehåller block. Vid skruvprovtagning i punkt 17T07 erhölls inget jordprov från djupet 3-4 m u my. Under framtagande av hållfasthets- och deformationsegenskaper har jord på detta djup utvärderats som friktionsjord. Detta baseras dels på att skruven var tom (friktionsjord skakar lättare av från skruvborren än kohesionsjord), dels på förekommande jordarter i närliggande punkter och dels på uppmätt antal slag vid HfA-sonderingen. Vid framtagande av härledda värden för inre friktionsvinkel har det inte gjorts något avdrag på i jord med siltinnehåll (siltmorän i punkt 17T18), då denna utgör en blandkornig jordart som värderas innehålla en förhållandevis hög andel sand och grus. Naturligt avsatt jord och fyllning där humusjord utgör huvudjordart har inte utvärderats vid framtagande av hållfasthets- och deformationsegenskaper. Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 9(10)

10 12 ÖVRIGT För att uppfylla upplysningsplikten enligt 10 kapitel miljöbalken ska tillsynsmyndigheten informeras om föroreningssituationen inom aktuellt undersökningsområde. Undersökningsresultaten redovisas i bifogade handlingar och ritningar. För förklaring till de geotekniska beteckningarna hänvisas till SGFs (Svenska Geotekniska Föreningen) hemsida: Uppdrag: , Organisten Asmundtorp Geoteknisk undersökning Beställare: AB Landskronahem O:\MAL\278682\G\_Text\MUR.docx 10(10)

11 Organisten, Asmundtorp Littera: AB Landskronahem Datum: Geoteknisk och miljöteknisk laboratorieundersökning Provtagningsredskap: Skr Provtabell Borrhål Djup Jordart Eurocode Miljöanalyser ID (m) w L (%) Mtrl.typ Tjälfarl. Konflytgräns AMA-13 Bilaga 1 sid 1(3) Anmärkning 17T01 0,0-0,5 FYLLNING av humusig grusig sand Mg[hugrsa] Pesticider, Metaller, PAH (Samlingsprov SP A) 5B 4 0,5-1,1 FYLLNING av lerig humusig sand Mg[clhusa] 5B 4 1,1-2,0 något lerig grusig SANDMORÄN (cl)grsati T02 0,0-0,3 FYLLNING av grusig sandig humusjord Mg[grsahu] Pesticider, Metaller, PAH (Samlingsprov SP A) 6A 3 Fältklassning 0,3-0,9 FYLLNING av tegel, grusig sand och sandig humusjord Mg[bricks,grsa,sahu] 6A 3 Fältklassning 0,9-2,0 något lerig grusig SANDMORÄN (cl)grsati 2 1 Fältklassning 17T03 0,0-0,7 FYLLNING av humusig grusig sand och grusig sand Mg[hugrsa,grsa] Pesticider, Metaller, PAH (Samlingsprov SP A) 5B 4 Fältklassning 0,7-1,1 sanidg HUMUSJORD sahu 6A 3 Fältklassning 1,1-2,0 något grusig SANDMORÄN (gr)sati T04 0,0-0,4 FYLLNING av sandig humusjord, kol och slagg Mg[sahu,coal,cinder] Pesticider, Metaller, PAH 6A 3 Fältklassning 0,4-0,75 humusig SAND husa 2 1 0,75-2,0 något lerig grusig SANDMORÄN (cl)grsati 2 1 Fältklassning 17T05 0,0-0,6 FYLLNING av humusig grusig sand Mg[hugrsa] Metaller, PAH (Samlingsprov SP B) 5B 4 0,6-3,2 något lerig grusig SANDMORÄN (cl)grsati T06 0,0-0,4 FYLLNING av grusig sandig humusjord och kol Mg[grsahu,coal] Metaller, PAH 6A 3 Fältklassad 0,4-0,8 sandig HUMUSJORD sahu 6A 3 Fältklassad 0,8-2,7 något lerig grusig SANDMORÄN (cl)grsati Metaller, PAH (1-1,5 m u my) 2 1 Fältklassad 17T07 0,0-0,2 FYLLNING av grusig sand Mg[grsa] 2 1 Fältklassad 0,2-3,0 FYLLNING av grusig sand och tegel Mg[grsa,bricks] Metaller, PAH, BTEX, aromater, alifater (1-3 m u my) 2 1 Fältklassad 3,0-4, Skruv tom 17T08 0,0-0,4 FYLLNING av humusig grusig sand och tegel Mg[hugrsa, bricks] Metaller, PAH (Samlingsprov SP B) 5B 4 0,4-0,7 SANDMORÄN SaTi 2 1 0,7-2,3 något lerig grusig SANDMORÄN sigrsati 3B 2

12 Organisten, Asmundtorp Littera: AB Landskronahem Datum: Geoteknisk och miljöteknisk laboratorieundersökning Provtagningsredskap: Skr Provtabell Borrhål Djup Jordart Eurocode Miljöanalyser ID (m) w L (%) Mtrl.typ Tjälfarl. Konflytgräns AMA-13 Bilaga 1 sid 2(3) Anmärkning 17T09 0,0-0,6 FYLLNING av grusig sandig humusjord Mg[grsahu] Metaller, PAH (Samlingsprov SP C) 6A 3 0,6-1,0 humusig SANDMORÄN husati 5B 4 1,0-2,45 något lerig grusig SANDMORÄN (cl)grsati T10 0,0-0,35 FYLLNING av grusig sandig humusjord Mg[grsahu] Metaller, PAH (Samlingsprov SP C) 6A 3 rottrådar 0,35-0,6 SANDMORÄN SaTi 2 1 0,6-1,9 något lerig grusig SANDMORÄN (cl)grsati 2 1 1,9-2,5 grusig sandig SILTMORÄN grsasiti 5A 4 17T11 0,0-0,2 FYLLNING av grusig sandig humusjord Mg[grsahu] Metaller, PAH (Samlingsprov SP C) 6A 3 0,2-0,5 SANDMORÄN SaTi 2 1 0,5-1,0 grusig SANDMORÄN grsati Metaller, PAH 2 1 1,0-1,8 lerig SANDMORÄN clsati 3B 2 1,8-2,7 grusig sandig SILTMORÄN grsasiti 5A 4 17T12 0,0-0,3 FYLLNING av grusig sandig humusjord Mg[grsahu] Metaller, PAH 6A 3 0,3-0,55 FYLLNING av grusig sand, kol Mg[grsa,coal] 2 1 0,55-1,6 något lerig grusig SANDMORÄN (cl)grsati Metaller, PAH (1-1,5 m u my) 2 1 1,6-2,3 grusig lerig SANDMORÄN grclsati 3B 2 17T13 0,0-0,45 FYLLNING av grusig sandig HUMUSJORD Mg[grsahu] 6A 3 0,45-0,6 FYLLNING av grusig sand Mg[grsa] 2 1 0,6-1,0 sandig HUMUSJORD sahu 6A 3 1,0-3,0 något lerig grusig SANDMORÄN clgrsati T14 0,0-0,50 FYLLNING av sandig HUMUSJORD Mg[sahu] 6A 3 0,50-1,0 FYLLNING av grus sand, lera Mg[gr,sa,cl] 3B 2 1,0-1,5 FYLLNING av grus sand, lera Mg[gr,sa,cl] 3B 2 1,5-2,0 något grusig SAND (gr)sa 2 1 2,0-3,0 lerig SANDMORÄN clsati 3B 2

13 Organisten, Asmundtorp Littera: AB Landskronahem Datum: Geoteknisk och miljöteknisk laboratorieundersökning Provtagningsredskap: Skr Provtabell Borrhål Djup Jordart Eurocode Miljöanalyser ID (m) w L (%) Mtrl.typ Tjälfarl. Konflytgräns AMA-13 Bilaga 1 sid 3(3) Anmärkning 17T15 0,0-0,2 FYLLNING av sandig humusjord Mg[sahu] 6A 3 Fältklassning 0,2-1,0 FYLLNING av humusig sand Mg[husa] 5B 4 Fältklassning 1,0-2,0 något lerig grusig SANDMORÄN (cl)grsati 2 1 2,0-3,0 sandig LERMORÄN saclti 5A 4 17T16 0,0-0,2 FYLLNING av sandig humusjord Mg[sahu] 6A 3 Fältklassning 0,2-1,0 FYLLNING av humusig sand Mg[husa] 5B 4 Fältklassning 1,0-2,0 grusig SANDMORÄN grsati 2 1 2,0-3,0 sandig lerig MORÄN saclti 4A 3 17T17 0,0-0,3 FYLLNING av sandig humusjord Mg[sahu] 6A 3 Fältklassning 0,3-1,1 FYLLNING av sandig humusjord Mg[sahu] 6A 3 Fältklassning 1,1-2,0 lerig SANDMORÄN clsati 3B 2 2,0-3,0 något lerig grusig SANDMORÄN (cl)grsati T18 0,0-0,3 FYLLNING av sand Mg[sa] 2 1 Fältklassning 0,3-0,5 SANDMORÄN SaTi 2 1 Fältklassning 0,5-2,4 grusig sandig SILTMORÄN grsasiti 3B 2 Fältklassning

14 Bilaga Sida 1/2 Härledda värden för hållfasthets- och deformationsegenskaper Friktionsvinkel, ɸ [ ] ,5 17,5 17T05 (CPT) 17T06 (CPT) 16,5 17T06 (HfA) 17T07 (CPT) 17T07 (HfA) 17T08 (CPT) Nivå (RH2000) 15,5 14,5 17T08 (HfA) 17T09 (CPT) 17T09 (HfA) 17T10 (HfA) 17T11 (HfA) 17T12 (CPT) 17T12 (HfA) 13,5 17T15 (CPT) 17T18 (CPT) 12,5 11,5 Figur 1. Sammanställning över härledda värden för inre friktionsvinkel i naturligt lagrad friktionsjord och fyllning av friktionsjord utvärderade från utförda CPT- och HfA-sonderingar.

15 Bilaga Sida 2/2 18,5 E-modul i friktionsmaterial [MPa] ,5 17T05 (CPT) 17T06 (CPT) 16,5 17T06 (HfA) 17T07 (CPT) 17T07 (HfA) 17T08 (CPT) Nivå (RH2000) 15,5 14,5 17T08 (HfA) 17T09 (CPT) 17T09 (HfA) 17T10 (HfA) 17T11 (HfA) 17T12 (CPT) 17T12 (HfA) 13,5 17T15 (CPT) 17T18 (CPT) 12,5 11,5 Figur 2. Sammanställning över härledda värden för -modul i naturligt lagrad friktionsjord och fyllning av friktionsjord utvärderade från utförda CPT- och HfA-sonderingar.

16 Göteborg: Bilaga Sida 1/8 Page 1 of 8

17 Bilaga Sida 2/8 Applied Load MPa PointRes. MPa Difference MPa Accuracy %/MV Friction MPa PorePress MPa 0,000 0,000 0,000 0,000 0,000 0,000 5,063 5,094-0,031-0,612 0,000 0,000 10,013 10,073-0,060-0,599 0,000 0,000 15,060 15,138-0,078-0,517 0,000 0,000 20,007 20,093-0,086-0,429 0,000 0,000 25,037 25,116-0,079-0,315 0,000 0,000 30,015 30,082-0,067-0,223 0,000 0,000 35,020 35,062-0,042-0,119 0,000 0,000 40,031 40,040-0,009-0,022 0,000 0,000 45,054 45,015 0,039 0,086 0,000 0,000 50,013 49,919 0,094 0,187 0,000 0,000 44,959 44,914 0,045 0,100 0,000 0,000 40,043 40,040 0,003 0,007 0,000 0,000 34,989 35,025-0,036-0,102 0,000 0,000 30,018 30,079-0,061-0,203 0,000 0,000 25,009 25,089-0,080-0,319 0,000 0,000 19,986 20,075-0,089-0,445 0,000 0,000 14,975 15,059-0,084-0,560 0,000 0,000 10,000 10,068-0,068-0,679 0,000 0,000 5,017 5,051-0,034-0,677 0,000 0,000-0,003-0,014 0,011 0,000 0,000 0,000 Test Class: ISO 1 2 of 8

18 Bilaga Sida 3/8 Ref MPa Friction MPa Difference KPa Accuracy %/MV PointRes. MPa PorePress MPa 0,000 0,000 0,000 0,000 0,000 0,000 0,048 0,048 0,001 0,000 0,018 0,000 0,100 0,099 0,888 0,000 0,026 0,000 0,151 0,149 2,224 0,000 0,030 0,000 0,202 0,199 3,239 0,000 0,032 0,000 0,251 0,247 4,072 1,648 0,034 0,000 0,299 0,295 4,717 1,598 0,033 0,000 0,351 0,346 5,763 1,665 0,035 0,000 0,402 0,395 6,740 1,704 0,035 0,000 0,452 0,444 7,945 1,789 0,038 0,000 0,501 0,492 8,995 1,826 0,037 0,000 0,449 0,443 6,501 1,467 0,018 0,000 0,399 0,394 4,744 1,202 0,010 0,000 0,354 0,351 3,438 0,979 0,005 0,000 0,301 0,298 2,016 0,674 0,001 0,000 0,253 0,251 1,242 0,493 0,004 0,000 0,203 0,203 0,063 0,031-0,001 0,000 0,153 0,154-1,254 0,000-0,008 0,000 0,104 0,106-2,117 0,000-0,010 0,000 0,053 0,056-2,757 0,000-0,010 0,000 0,000 0,000-0,666 0,000 0,000 0,000 Test Class: ISO 1 Page 3 of 8

19 Bilaga Sida 4/8 Accuracy PointRes. Friction Area Factor %/MV MPa MPa A = PR/PP 0,000 0,000 0,000 0,000 0,207 0,390 0,169 0,000 0,816 0,000 0,406 0,194 0,334 0,000 0,822 0,000 0,603 0,173 0,504 0,000 0,835 0,000 0,797 0,059 0,673 0,000 0,844 0,000 0,999-0,009 0,847 0,000 0,847 0,000 1,203-0,101 1,022 0,000 0,849 0,000 1,402-0,102 1,196 0,000 0,853 0,000 1,603-0,218 1,369 0,000 0,854 0,000 1,806-0,309 1,544 0,000 0,854 0,000 2,009-0,352 1,719 0,000 0,855 0,000 1,804-0,229 1,544 0,000 0,855 0,000 1,595-0,124 1,367 0,000 0,857 0,000 1,407 0,007 1,205 0,000 0,856 0,000 1,203 0,041 1,032 0,000 0,857 0,000 0,999 0,168 0,858 0,000 0,858 0,000 0,793 0,206 0,682 0,000 0,860 0,000 0,600 0,322 0,515 0,000 0,858 0,000 0,399 0,425 0,342 0,000 0,857 0,000 0,200 0,554 0,170 0,000 0,850 0,000 0,000 0,000 0,000 0,000 Appl. Press MPa PorePress MPa Difference KPa 0,000 0,100 0,208 0,808 0,407 0,791 0,604 1,045 0,798 0,475 0,999 0,100 1,202-1,222 1,401-1,432 1,599-3,509 1,801-5,583 2,002-7,075 1,800-4,133 1,593-1,980 1,407 0,105 1,203 0,504 1,001 1,686 0,795 1,638 0,602 1,937 0,401 1,699 0,201 1,108 0,000 0,100 Area Factor B = LF/PP Test Class: ISO 1 Page 4 of 8

20 Bilaga Sida 5/8 Appl. Incin. Deg X+ Deg X- Deg Y+ Deg Y- Deg Diff X+ Deg 0,00 0,00 0,00 0,03 0,00 1,00 1,02 1,00 0,96-0,02 2,00 1,93 2,02 2,01 0,07 3,00 2,96 3,09 3,00 0,04 4,00 3,95 4,01 4,03 0,05 5,00 5,26 5,02 5,01-0,26 6,00 5,98 6,02 5,94 0,02 7,00 7,05 7,16 7,19-0,05 8,00 8,00 8,03 7,98 0,00 9,00 9,04 8,98 8,96-0,04 10,00 10,00 10,09 9,91 0,00 11,00 10,96 11,07 10,97 0,04 12,00 11,93 12,13 11,88 0,07 13,00 12,98 13,10 12,84 0,02 14,00 14,03 14,30 13,82-0,03 15,00 14,98 15,24 14,85 0,02 16,00 16,01 16,18 15,84-0,01 17,00 16,96 17,23 16,85 0,04 18,00 18,01 18,29 17,83-0,01 19,00 19,00 19,20 18,76 0,00 20,00 19,97 20,25 19,73 0,03 Diff X- Deg Diff Y+ Deg Diff Y- Deg 0,02 0,00-0,02-0,03 0,96 0,00 0,04 0,04 1,96-0,02 0,04-0,01 2,98-0,09 0,02 0,00 3,92-0,01 0,08-0,03 5,01-0,02-0,01-0,01 5,95-0,02 0,05 0,06 6,86-0,16 0,14-0,19 7,80-0,03 0,20 0,02 8,86 0,02 0,14 0,04 9,87-0,09 0,13 0,09 10,85-0,07 0,15 0,03 11,79-0,13 0,21 0,12 12,85-0,10 0,15 0,16 13,88-0,30 0,12 0,18 14,90-0,24 0,10 0,15 15,77-0,18 0,23 0,16 16,75-0,23 0,25 0,15 17,76-0,29 0,24 0,17 18,73-0,20 0,27 0,24 19,76-0,25 0,24 0,27 Page 5 of 8

21 Page 6 of 8 Bilaga Sida 6/8

22 Bilaga Sida 7/8 7 of 8 Page 7 of 8

23 Page 8 of 8 Bilaga Sida 8/8

24 278682, Organisten, Asmundtorp Landskronahem AB Bilaga 4 1(2) Laboratorieanalysresultat för jord Mindre än ringa risk (MRR) enligt Naturvårdsverkets handbok 2010:1. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016). Analys/Ämne Enhet Provpunkt Jämförvärden m u my 17T04 17T06 17T06 17T07 17T11 17T12 17T12 SPA SPB SPC MRR KM MKM 0-0,5 0-0,5 1,0-1,5 1,0-3,0 0,5-1,0 0-0,5 1,0-1,5 0-0,5 0-0,5 0-0,5 Torrsubstans % ,7 88,7 88,9 90,9 91,8 92,2 91,5 93,7 92,4 90,8 Bensen - 0,012 0,04 < 0,0035 Toluen < 0,10 Etylbensen < 0,10 M/P/O-Xylen < 0,10 Summa TEX < 0,20 Alifater >C5-C < 5,0 Alifater >C8-C < 3,0 Alifater >C10-C < 5,0 Alifater >C12-C < 5,0 Alifater >C5-C < 9,0 Alifater >C16-C < 10 Aromater >C8-C < 4,0 Aromater >C10-C < 0,90 Aromater >C16-C < 0,50 PAH Cancerogena ,37 2 < 0,090 0,38 < 0,090 0,14 < 0,090 1,4 1,6 0,79 PAH Övriga ,35 2,3 < 0,14 0,35 < 0,14 0,25 < 0,14 1,8 2,6 1,1 PAH L 0, < 0,045 0,095 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,089 0,083 < 0,045 PAH M 2 3,5 20 0,25 2 < 0,075 0,26 < 0,075 0,19 < 0,075 1,6 2,3 0,93 PAH H 0, ,42 2,3 < 0,11 0,44 < 0,11 0,15 < 0,11 1,6 1,9 0,89 Arsenik (As) < 2,0 3,6 4,6 4,2 3,3 2,8 4,8 2,9 3,9 3,6 Barium (B Bly (P Kadmium (Cd) 0,2 0,8 12 < 0,20 0,32 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,31 0,28 Kobolt (Co) ,7 9 7,7 6,2 6,8 9,5 3,4 5,7 5,6 Koppar (Cu) Krom tot (Cr tot) , , Kvicksilver (Hg) 0,1 0,25 2,5 0,037 0,12 0,027 0,04 0,021 0,031 0,018 0,092 0,14 0,14 Nickel (Ni) , Vanadin (V) Zink (Zn)

25 278682, Organisten, Asmundtorp Landskronahem AB Bilaga 4 2(2) Laboratorieanalysresultat för jord Mindre än ringa risk (MRR) enligt Naturvårdsverkets handbok 2010:1. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016). Analys/Ämne Enhet Provpunkt Jämförvärden m u my 17T04 17T06 17T06 17T07 17T11 17T12 17T12 SPA SPB SPC MRR KM MKM 0-0,5 0-0,5 1,0-1,5 1,0-3,0 0,5-1,0 0-0,5 1,0-1,5 0-0,5 0-0,5 0-0,5 1-(3,4-Diklorfenyl)-3-metylurea <0,012 <0,011 1-(3,4-Diklorfenyl)urea <0,012 <0,011 2,4,5-T <0,012 <0,011 2,4-D <0,012 <0,011 Atrazin, -desetyl <0,012 <0,011 Atrazine <0,012 <0,011 Bentazone <0,012 <0,011 Bromoxynil <0,012 <0,011 Diclorprop <0,012 <0,011 Diuron <0,012 <0,011 Imazapyr <0,012 <0,011 Ioxynil <0,012 <0,011 MCPA <0,012 <0,011 Mekoprop-P (MCPP) <0,012 <0,011 Monuron <0,012 <0,011 Simazine <0,012 <0,011

26 Bilaga Sida 1/1 RADONANALYS - GJAB Sid 1(1) Rapport nr LE Till Tyréns AB Att.: Johan Striberger Isbergs gata Malmö RESULTAT AV MARKRADONMÄTNING MED SPÅRFILM I KANISTER Mätplats: (Projekt /14322, Johan Striberger). Datum för ankomst och analys av filmer: 17/7-17 resp. 28/7-17. Jordart på mätplats:. Detektor Mättid Mätdjup Radon Anm. nr på djupet 1m 2017 (cm) (kbq/m 3 ) LE /7-13/ ,1 ± 3,3 17T05 LE ,3 ± 2,1 17T08 LE ,8 ± 3,6 17T10 LE ,9 ± 4,2 17T12 LE ,5 ± 2,7 17T11 Ovanstående mätresultat gäller under förutsättning att mätinstruktionen följts. Anm.: Enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt utgör mark, där radonen understiger 10 kbq/m 3, lågriskmark. Mark med er mellan 10 och 50 kbq/m 3 är normalriskmark och mark med er över 50 kbq/m 3 är högriskmark. Vid bedömning av mätresultat måste hänsyn tas till bl.a. årstid, jordart och grundvattennivå. Mätvärdena tyder på radoner klart inom normalriskintervallet. Radonen kan vara högre vid annan årstid med lägre grundvattennivå eller efter dränering. Det behövs radonskyddat byggande vid nybyggnation. Med hälsning Gilbert Jönsson Docent RADONANALYS - GJAB Besöksadress: Telefon: Plusgiro: Ideon Science Park, Beta 2 Scheelevägen LUND LUND Fax: Bankgiro: E-post: radonanalys@telia.com Org. nr:

27 Bilaga 6 Sid. 1 (23) : Organisten, Asmundtorp Bilaga 6 - Laboratorieanalysrapport, markprover sidor Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr:

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga 6 Sid. 2 (23) Tyréns AB Region Syd Johan Sandström Isbergsg MALMÖ AR-17-SL EUSELI Í%R%^Â!A.91Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 17T04 Organisten, Asmundtorp Djup (m) Provtagare 0-0,5 Johan Sandström Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.7 % 5% SS-EN 12880:2000 Benso(antracen < % ISO 18287:2008 mod Krysen % ISO 18287:2008 mod Benso(b,k)fluoranten % ISO 18287:2008 mod Benzo(pyren % ISO 18287:2008 mod Indeno(1,2,3-cd)pyren % ISO 18287:2008 mod Dibenso(a,h)antracen < % ISO 18287:2008 mod Naftalen < % ISO 18287:2008 mod Acenaftylen < % ISO 18287:2008 mod Acenaften < % ISO 18287:2008 mod Fluoren < % ISO 18287:2008 mod Fenantren % ISO 18287:2008 mod Antracen < % ISO 18287:2008 mod Fluoranten % ISO 18287:2008 mod Pyren % ISO 18287:2008 mod Benzo(g,h,i)perylen % ISO 18287:2008 mod Summa PAH med låg molekylvikt < Summa PAH med medelhög molekylvikt 0.25 Summa PAH med hög molekylvikt 0.42 Summa cancerogena PAH 0.37 Summa övriga PAH 0.35 Summa totala PAH Arsenik As < % SS / ICP-AES Barium Ba 63 20% SS / ICP-AES Bly Pb 20 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

29 AR-17-SL EUSELI Í%R%^Â!A.91Î Bilaga 6 Sid. 3 (23) Koppar Cu 43 30% SS / ICP-AES Krom Cr % SS / ICP-AES Kvicksilver Hg % SS028311mod/SS-EN ISO17852mod Nickel Ni 13 30% SS / ICP-AES Vanadin V 29 35% SS / ICP-AES Zink Zn 72 25% SS / ICP-AES 1-(3,4-Diklorfenyl)-3-metylurea 1-(3,4-Diklorfenyl)urea 2,4,5-T 2,4-D Atrazin, -desetyl Atrazine Bentazone Bromoxynil Diclorprop Diuron Imazapyr Ioxynil MCPA Mekoprop-P (MCPP) Monuron Simazine 1-(3,4-Diklorfenyl)-3-metylurea 1-(3,4-Diklorfenyl)urea 2,4,5-T 2,4-D Atrazin, -desetyl Atrazine Bentazone Bromoxynil Diclorprop Diuron Imazapyr Ioxynil MCPA Mekoprop-P (MCPP) <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 <0.012 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

30 AR-17-SL EUSELI Í%R%^Â!A.91Î Bilaga 6 Sid. 4 (23) Monuron * Simazine * Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (johan.striberg@tyrens.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

31 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga 6 Sid. 5 (23) Tyréns AB Region Syd Johan Sandström Isbergsg MALMÖ AR-17-SL EUSELI Í%R%^Â!@WtMÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 17T06 Organisten, Asmundtorp Djup (m) Provtagare 0-0,5 Johan Sandström Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.7 % 5% SS-EN 12880:2000 Benso(antracen % ISO 18287:2008 mod Krysen % ISO 18287:2008 mod Benso(b,k)fluoranten % ISO 18287:2008 mod Benzo(pyren % ISO 18287:2008 mod Indeno(1,2,3-cd)pyren % ISO 18287:2008 mod Dibenso(a,h)antracen % ISO 18287:2008 mod Naftalen % ISO 18287:2008 mod Acenaftylen % ISO 18287:2008 mod Acenaften < % ISO 18287:2008 mod Fluoren < % ISO 18287:2008 mod Fenantren % ISO 18287:2008 mod Antracen % ISO 18287:2008 mod Fluoranten % ISO 18287:2008 mod Pyren % ISO 18287:2008 mod Benzo(g,h,i)perylen % ISO 18287:2008 mod Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt 2.0 Summa PAH med hög molekylvikt 2.3 Summa cancerogena PAH 2.0 Summa övriga PAH 2.3 Summa totala PAH Arsenik As % SS / ICP-AES Barium Ba 70 20% SS / ICP-AES Bly Pb 31 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

32 AR-17-SL EUSELI Bilaga 6 Sid. 6 (23) Koppar Cu 23 30% SS / ICP-AES Krom Cr 16 30% SS / ICP-AES Kvicksilver Hg % SS028311mod/SS-EN ISO17852mod Nickel Ni 14 30% SS / ICP-AES Vanadin V 24 35% SS / ICP-AES Zink Zn % SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (johan.striberg@tyrens.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga 6 Sid. 7 (23) Tyréns AB Region Syd Johan Sandström Isbergsg MALMÖ AR-17-SL EUSELI Í%R%^Â!@WwhÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 17T06 Organisten, Asmundtorp Djup (m) Provtagare 1,0-1,5 Johan Sandström Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.9 % 5% SS-EN 12880:2000 Benso(antracen < % ISO 18287:2008 mod Krysen < % ISO 18287:2008 mod Benso(b,k)fluoranten < % ISO 18287:2008 mod Benzo(pyren < % ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < % ISO 18287:2008 mod Dibenso(a,h)antracen < % ISO 18287:2008 mod Naftalen < % ISO 18287:2008 mod Acenaftylen < % ISO 18287:2008 mod Acenaften < % ISO 18287:2008 mod Fluoren < % ISO 18287:2008 mod Fenantren < % ISO 18287:2008 mod Antracen < % ISO 18287:2008 mod Fluoranten < % ISO 18287:2008 mod Pyren < % ISO 18287:2008 mod Benzo(g,h,i)perylen < % ISO 18287:2008 mod Summa PAH med låg molekylvikt < Summa PAH med medelhög molekylvikt < Summa PAH med hög molekylvikt < 0.11 Summa cancerogena PAH < Summa övriga PAH < 0.14 Summa totala PAH16 < 0.23 Arsenik As % SS / ICP-AES Barium Ba 65 20% SS / ICP-AES Bly Pb 17 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

34 AR-17-SL EUSELI Bilaga 6 Sid. 8 (23) Koppar Cu 20 30% SS / ICP-AES Krom Cr 22 30% SS / ICP-AES Kvicksilver Hg % SS028311mod/SS-EN ISO17852mod Nickel Ni 29 30% SS / ICP-AES Vanadin V 21 35% SS / ICP-AES Zink Zn 55 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (johan.striberg@tyrens.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

35 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga 6 Sid. 9 (23) Tyréns AB Region Syd Johan Sandström Isbergsg MALMÖ AR-17-SL EUSELI Í%R%^Â!@Wv_Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 17T07 Organisten, Asmundtorp Djup (m) Provtagare 1,0-3,0 Johan Sandström Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.9 % 5% SS-EN 12880:2000 Bensen < % EPA 5021 Toluen < % EPA 5021 Etylbensen < % EPA 5021 M/P/O-Xylen < % EPA 5021 Summa TEX < % EPA 5021 Alifater >C5-C8 < % SPI 2011 Alifater >C8-C10 < % SPI 2011 Alifater >C10-C12 < % SPI 2011 Alifater >C12-C16 < % SPI 2011 Summa Alifater >C5-C16 < 9.0 Alifater >C16-C35 < 10 30% SPI 2011 Aromater >C8-C10 < % SPI 2011 Aromater >C10-C16 < % SPI 2011 Metylkrysener/benzo(antracener < % SIS: TK 535 N 012 Metylpyren/fluorantener < % SIS: TK 535 N 012 Aromater >C16-C35 < % SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Benso(antracen % ISO 18287:2008 mod Krysen % ISO 18287:2008 mod Benso(b,k)fluoranten % ISO 18287:2008 mod Benzo(pyren % ISO 18287:2008 mod Indeno(1,2,3-cd)pyren % ISO 18287:2008 mod Dibenso(a,h)antracen < % ISO 18287:2008 mod Naftalen < % ISO 18287:2008 mod Acenaftylen < % ISO 18287:2008 mod * * Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

36 AR-17-SL EUSELI Bilaga 6 Sid. 10 (23) Acenaften < % ISO 18287:2008 mod Fluoren < % ISO 18287:2008 mod Fenantren % ISO 18287:2008 mod Antracen < % ISO 18287:2008 mod Fluoranten % ISO 18287:2008 mod Pyren % ISO 18287:2008 mod Benzo(g,h,i)perylen % ISO 18287:2008 mod Summa PAH med låg molekylvikt < Summa PAH med medelhög molekylvikt 0.26 Summa PAH med hög molekylvikt 0.44 Summa cancerogena PAH 0.38 Summa övriga PAH 0.35 Summa totala PAH Arsenik As % SS / ICP-AES Barium Ba 60 20% SS / ICP-AES Bly Pb 13 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 31 30% SS / ICP-AES Krom Cr 17 30% SS / ICP-AES Kvicksilver Hg % SS028311mod/SS-EN ISO17852mod Nickel Ni 22 30% SS / ICP-AES Vanadin V 19 35% SS / ICP-AES Zink Zn 56 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (johan.striberg@tyrens.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

37 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga 6 Sid. 11 (23) Tyréns AB Region Syd Johan Sandström Isbergsg MALMÖ AR-17-SL EUSELI Í%R%^Â!@WxqÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 17T11 Organisten, Asmundtorp Djup (m) Provtagare 0,5-1,0 Johan Sandström Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.8 % 5% SS-EN 12880:2000 Benso(antracen < % ISO 18287:2008 mod Krysen < % ISO 18287:2008 mod Benso(b,k)fluoranten < % ISO 18287:2008 mod Benzo(pyren < % ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < % ISO 18287:2008 mod Dibenso(a,h)antracen < % ISO 18287:2008 mod Naftalen < % ISO 18287:2008 mod Acenaftylen < % ISO 18287:2008 mod Acenaften < % ISO 18287:2008 mod Fluoren < % ISO 18287:2008 mod Fenantren < % ISO 18287:2008 mod Antracen < % ISO 18287:2008 mod Fluoranten < % ISO 18287:2008 mod Pyren < % ISO 18287:2008 mod Benzo(g,h,i)perylen < % ISO 18287:2008 mod Summa PAH med låg molekylvikt < Summa PAH med medelhög molekylvikt < Summa PAH med hög molekylvikt < 0.11 Summa cancerogena PAH < Summa övriga PAH < 0.14 Summa totala PAH16 < 0.23 Arsenik As % SS / ICP-AES Barium Ba 47 20% SS / ICP-AES Bly Pb 13 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Förklaringar AR-003v44 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2
