Starkströmsanläggningars påverkan på teleledningar
|
|
- Marianne Fransson
- för 5 år sedan
- Visningar:
Transkript
1 Starkströmsanläggningars påverkan på teleledningar Inducerade spänningar i telenätet (beräkningar) Markpotentialmätningar i telenätet Ljudstörningar i telenätet Åtgärder i telenätet Bo Nyström, Skanova 1
2 Inducerade spänningar beräknas med hjälp av följande formel och parametrar U = m I = 2 f [rad/s] m = M*l [H] M = ömsesidiga induktansen per längdenhet [H/m] l = parallellsträckans längd [m] I = jordfelsströmmen [A] Bo Nyström, Skanova 2
3 Vid icke parallella ledningar utförs beräkning på följande sätt 2 m = Exchange d d 1 M dl No exposure Distance at the crossing d 13 = 6m Double exposure d 8 d 9 d 10 d 11 d 12 l 11 l 12 l 13 d 1 d 2 d 3 d 4 d 5 d 7 l 6 l 7 l 8 l 9 l 10 d 14 d 15 d 6 d 16 l 1 l Power line l 2 l 3 l 4 l Bo Nyström, Skanova 3
4 Vid icke parallella ledningar utförs beräkning på följande sätt Bo Nyström, Skanova 4
5 Vid icke parallella ledningar utförs beräkning på följande sätt Gränsvärdet är 650V Bo Nyström, Skanova 5
6 Resultat: Ett nytt överspänningsskydd Bo Nyström, Skanova 6

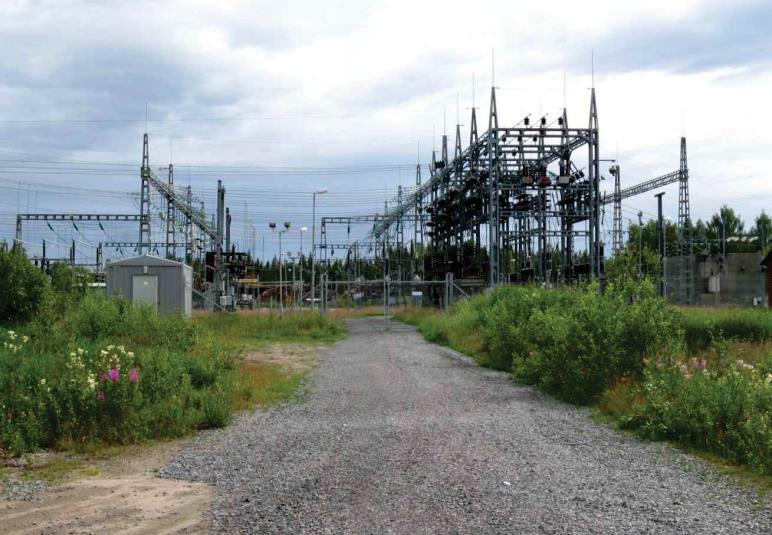

7 Mätning av markpotentialer > 1000 direktjordade ställverk, 130/220/400 kv Ommätning av jordtag var 12:e år Ca 80 jordtagsmätningar/år År Skanova deltar Nya stv Nya vindkraftverk Bo Nyström, Skanova 7
8 Mätning av markpotentialer När mäter Skanova? Skanova mäter vid alla nya ställverk Skanova mäter vid befintliga ställverk om telenätet har förändrats om ställverket har förändrats om jordfelsströmmar ökat Bo Nyström, Skanova 8
9 Mätning av markpotentialer ~ Hz 20 A A 5 km Bo Nyström, Skanova 9

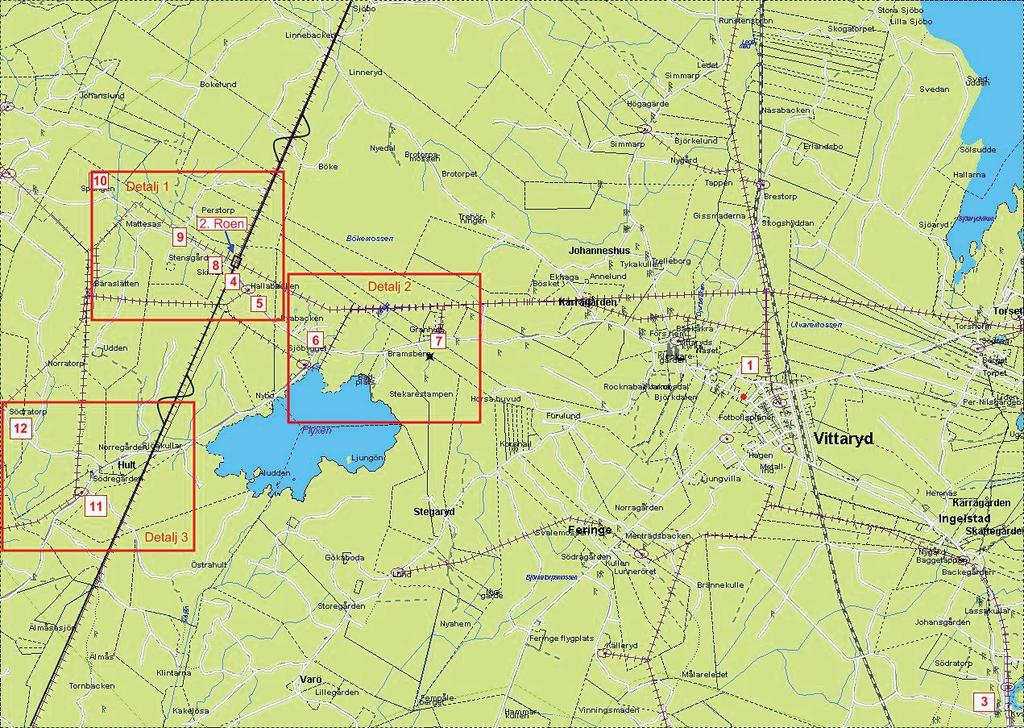

10 Mätning av markpotentialer Mätpunkter, översiktskarta Tumregler Mätpunkt 1: Telestation Mätpunkt 2: Ställverket Mätpunkt 3: Avlägsen jord (7,3 km fr. stv) Mätpunkt 4: Närmaste utgrening (kopplingspunkt) från Ställverket Bo Nyström, Skanova 10

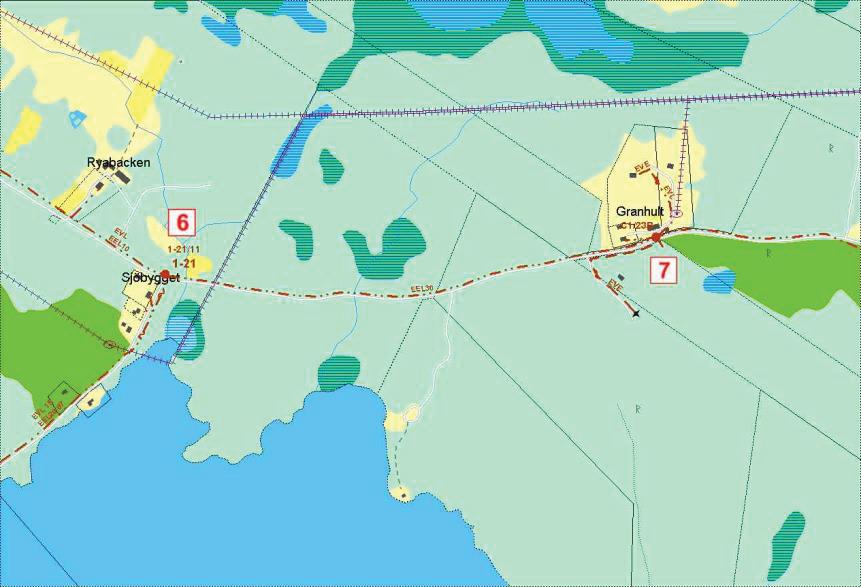

11 Mätning av markpotentialer Mätpunkter, detaljkarta 1 och Bo Nyström, Skanova 11
12 Mätning av markpotentialer Uppkoppling av mätledning Jordning, här i stolpstag Bo Nyström, Skanova 12

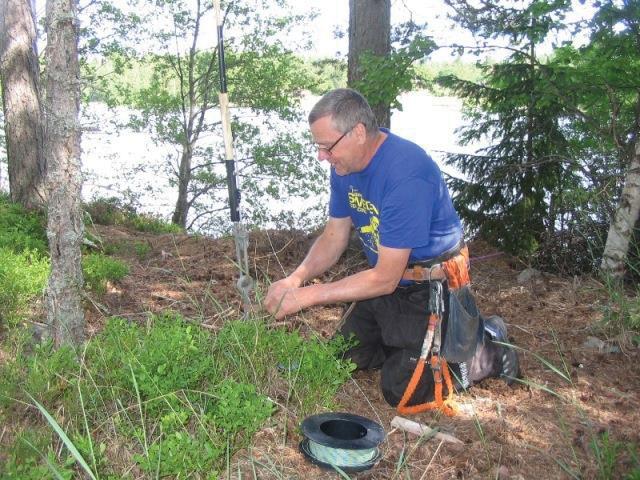

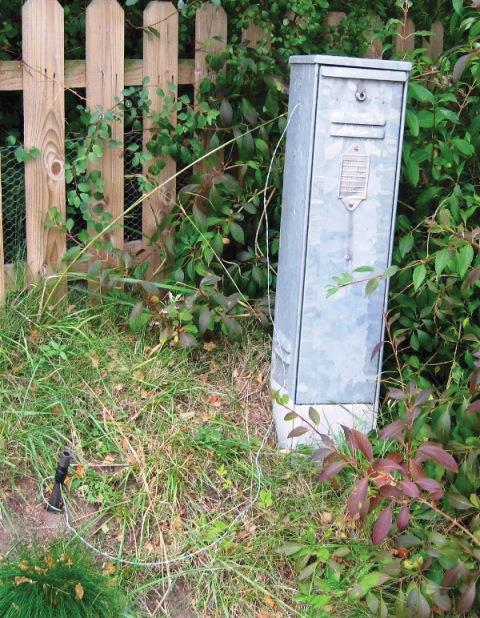

13 Jordspett Mätning av markpotentialer Uppkoppling av mätledning Ko-miska inslag i arbetet Bo Nyström, Skanova 13

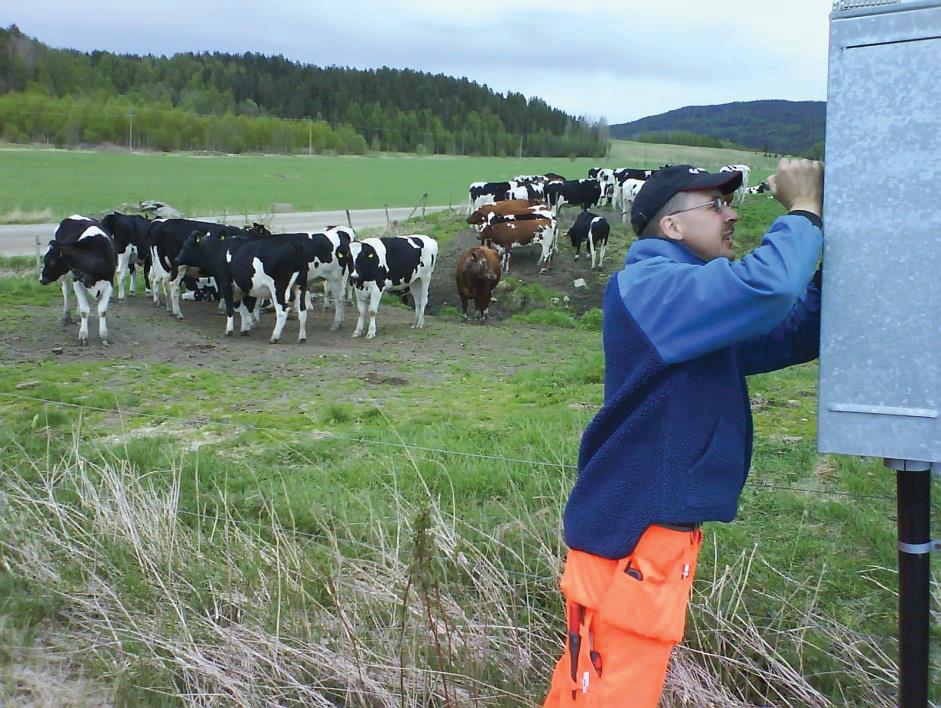

14 Mätning av markpotentialer Uppkoppling av mätledning Jordtagsmätning i 130 kv ställverket Bastuträsk fick skjutas upp ett antal gånger vilket resulterade i Meddelande från entreprenör: Mycket strul med denna uppkoppling, framflyttning av mätdatum ett antal ggr. Utlagd mätledning fick läggas ut två ggr på gr. av att Polisen lindade upp den första då anmälan om utlagd "sprängtråd runt ställverk" hade kommit in //slut citat Bo Nyström, Skanova 14

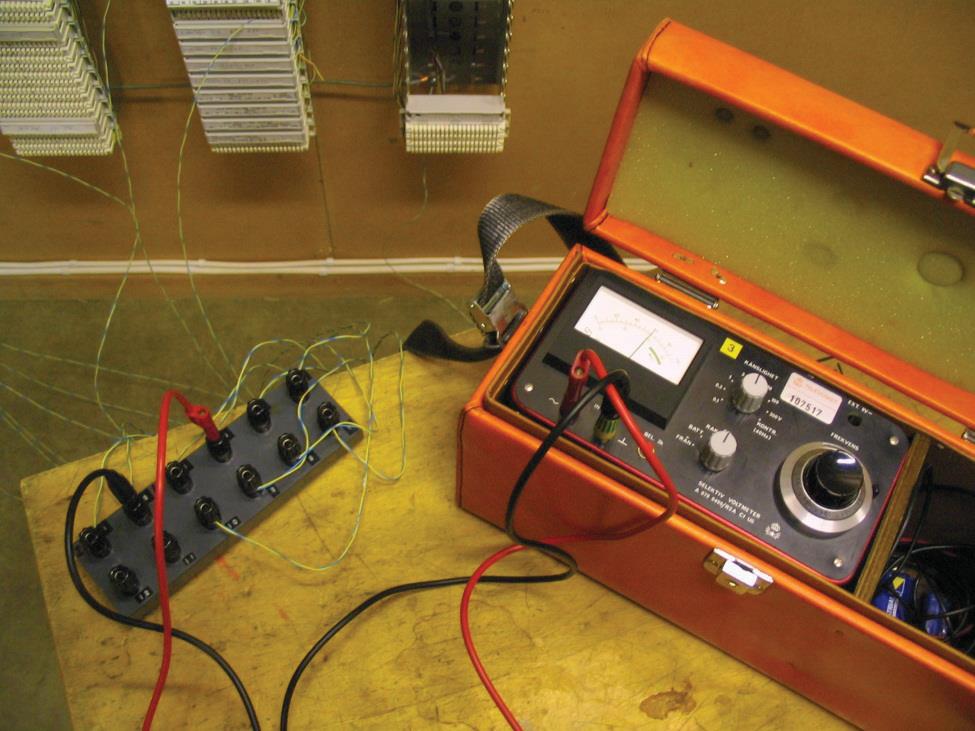

15 Mätning av markpotentialer Instrument: Selektiv Voltmeter Bo Nyström, Skanova 15
16 Mätning av markpotentialer Mätprotokoll Potentialsättande ström Mätström = Strömfaktor ,5 = 166 ggr Bo Nyström, Skanova 16
17 Mätning av markpotentialer Placering av överspänningsskydd Bo Nyström, Skanova 17
18 Ljudstörningar Mätning av längsspänning Bo Nyström, Skanova 18
19 Ljudstörningar Störningen avlyssnas mellan trådarna a b, tvärspänningen Obalansen = tvärspänning längsspänning Obalansen skall högst vara 0,5 % [-46 db], normalt 0,25 % [-52 db] Tvärspänningen får högst vara 0,5 mvp Således får längsspänningen ej överskrida 200 mvp Bo Nyström, Skanova 19
20 Ljudstörningar Psofometriska filtret 50 Hz; -63 db Bo Nyström, Skanova 20

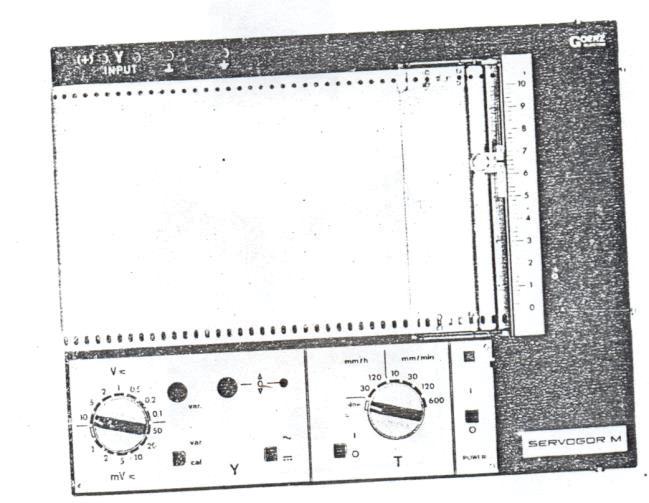

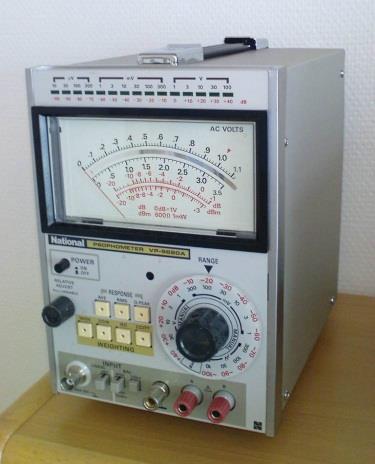

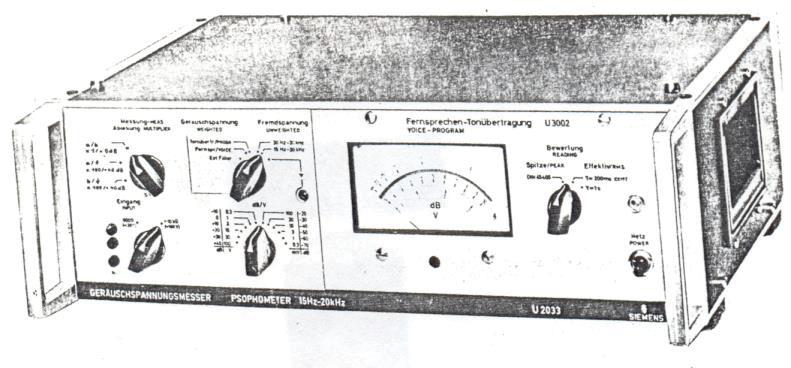

21 Ljudstörningar Psofometer Mätinstrument Skrivare (datalogger) Bo Nyström, Skanova 21
22 Åtgärder Överspänningsskydd Radiolänk Optisk fiber Fast Mobiltelefon Skyddstransformator med bärfrekvens (anordnas inte, utgått ur sortimentet) Bo Nyström, Skanova 22

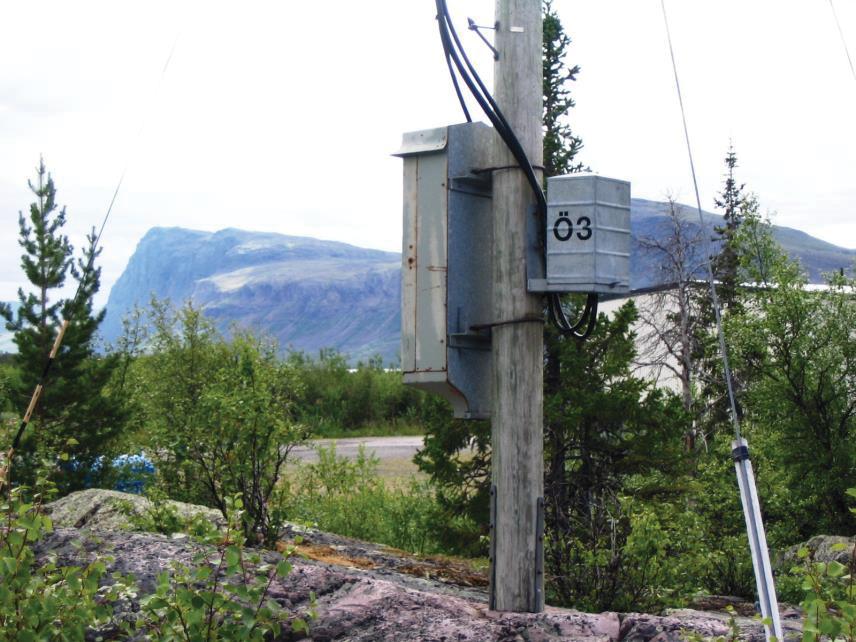

23 Överspänningsskydd Åtgärder På skyddsplatsen finns s.k gasurladdningsrör inkopplade på varje koppartråd. Dessa öppnar vid ca 350V och jordar bort överspänning via djupjordtaget platser 35 skydd/plats Kontroll vart 4:e år ca 3% felaktiga Bo Nyström, Skanova 23

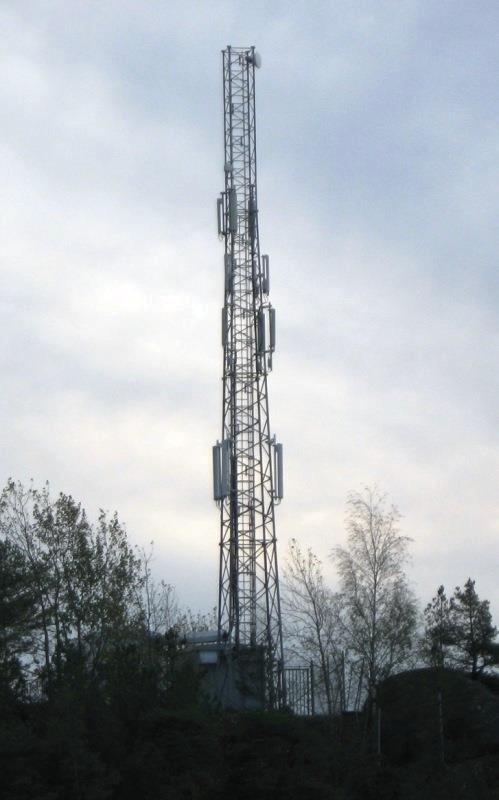

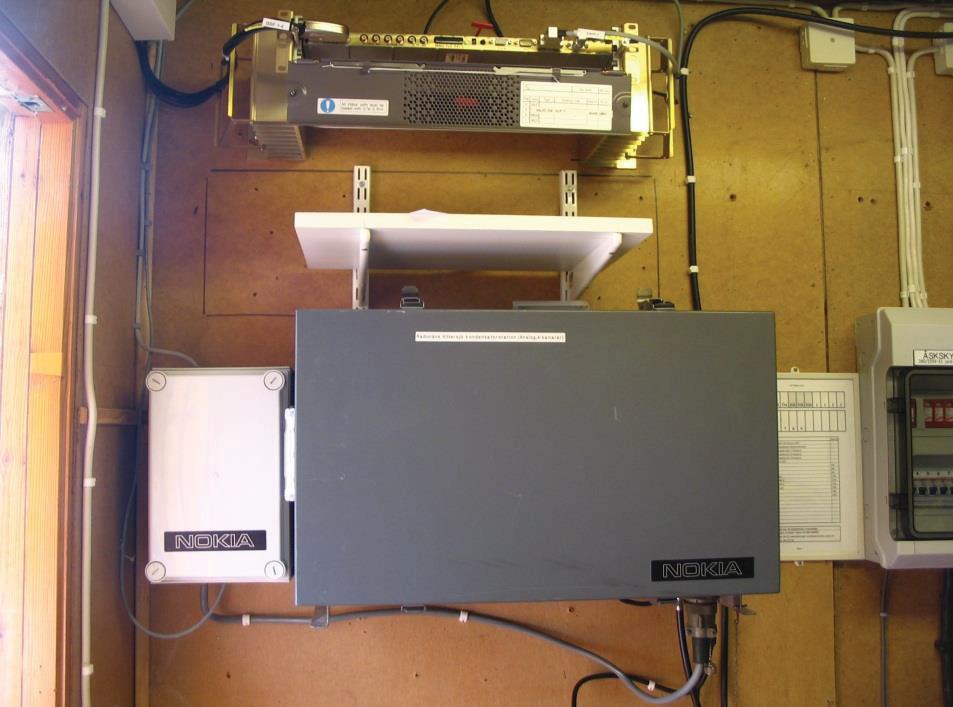

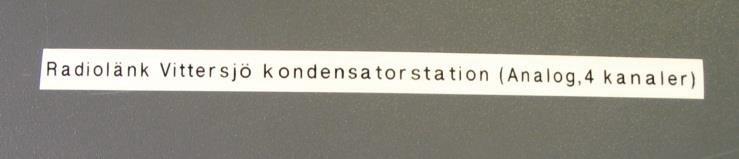

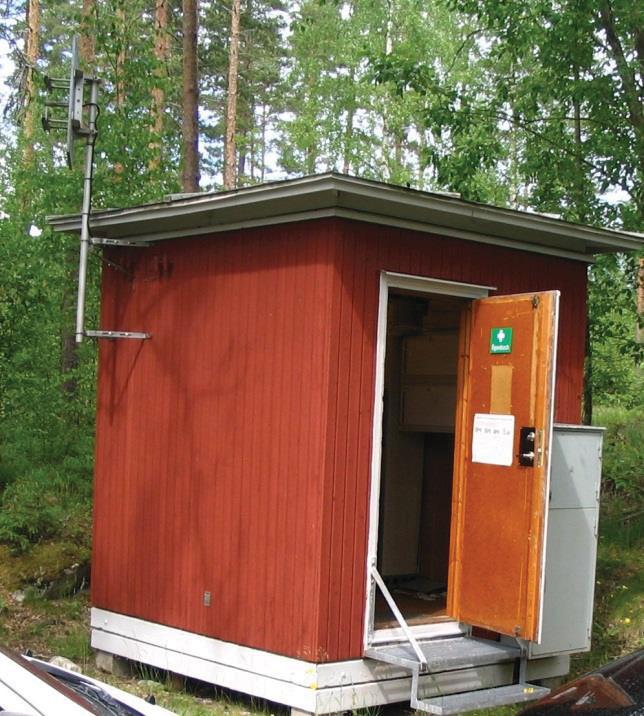

24 Åtgärder Radiolänk Bo Nyström, Skanova 24
25 Åtgärder Optisk fiber Bo Nyström, Skanova 25

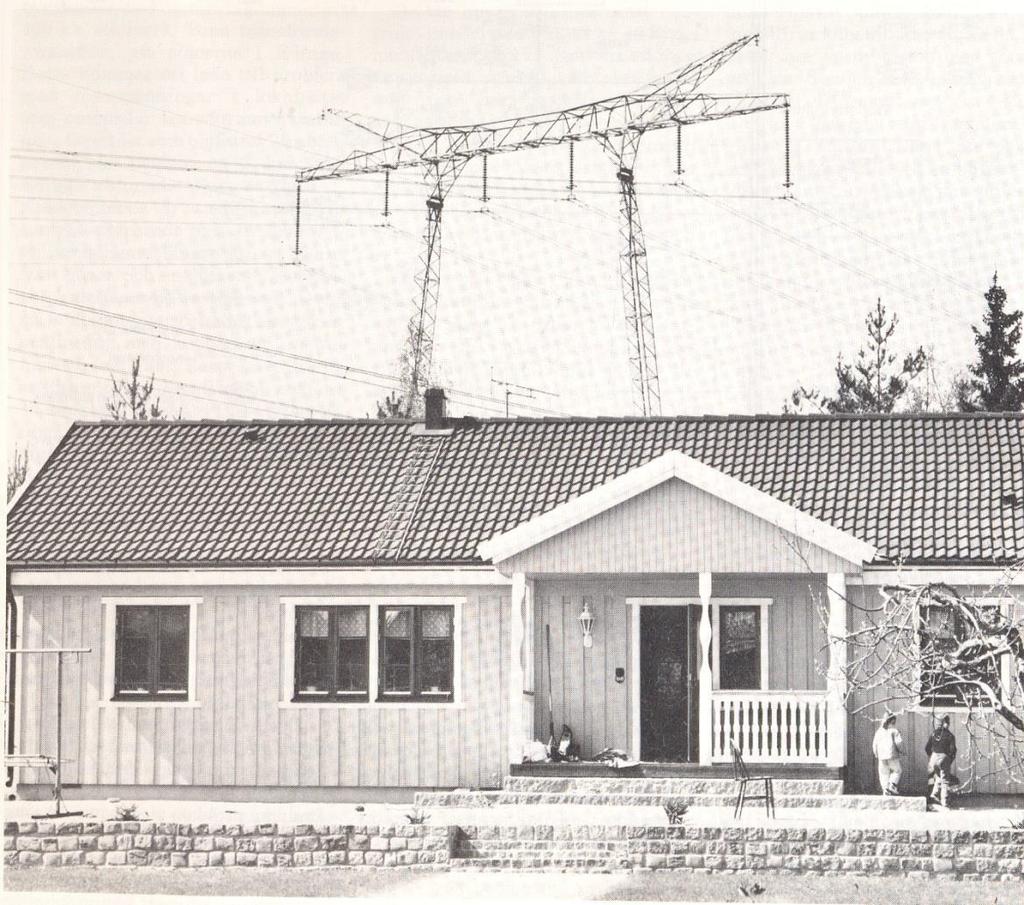

26 Edingeprojektet Optisk fiberlösning Bo Nyström, Skanova 26
27 Edingeprojektet Optisk fiberlösning Bo Nyström, Skanova 27
28 Edingeprojektet Optisk fiberlösning Bo Nyström, Skanova 28

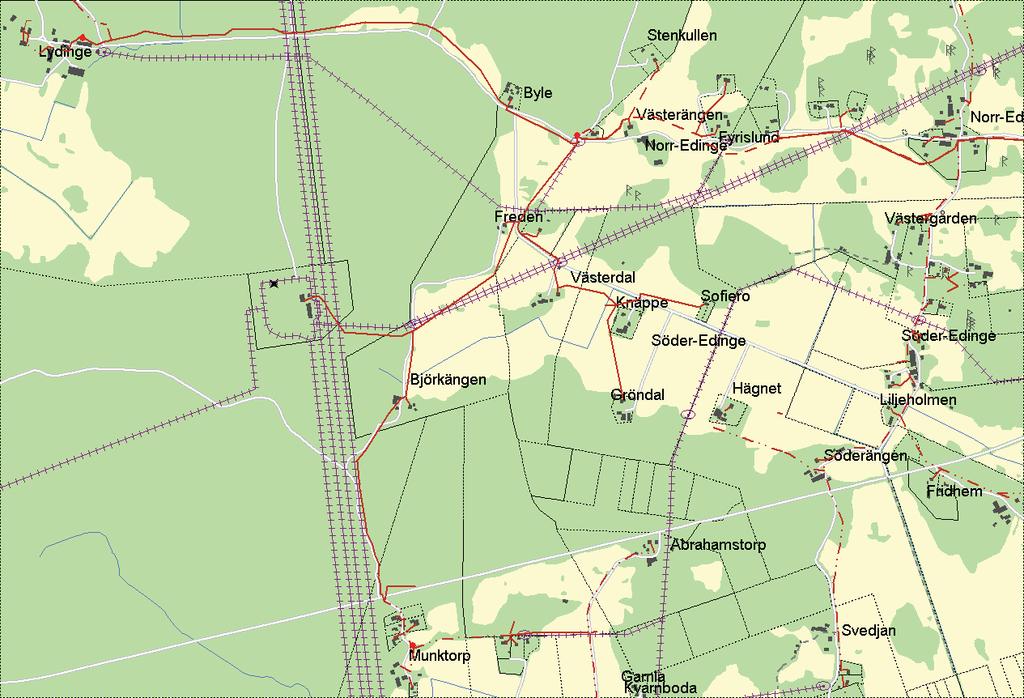

29 Edingeprojektet Optisk fiberlösning Bo Nyström, Skanova 29

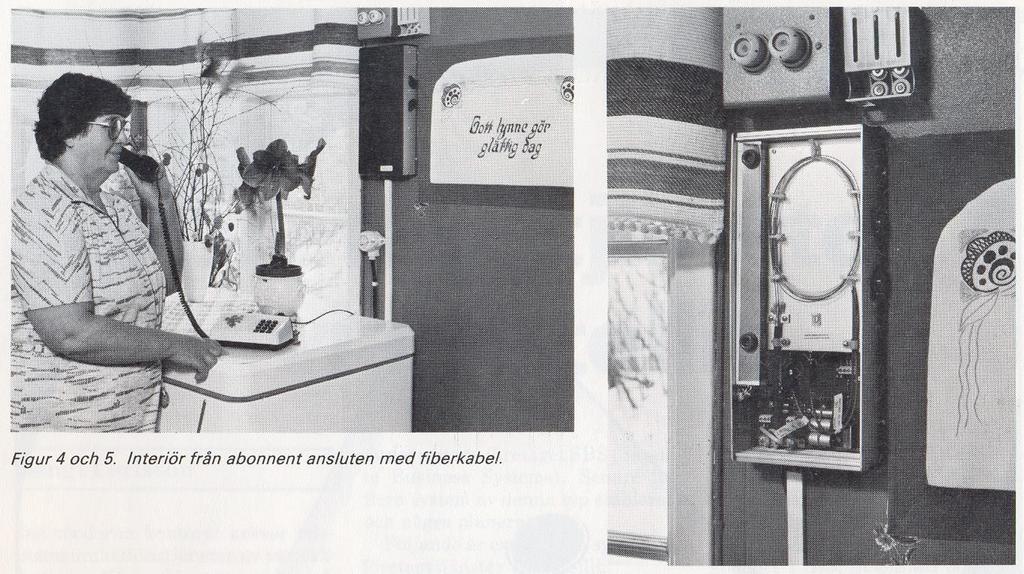

30 Edingeprojektet Optisk fiberlösning Bo Nyström, Skanova 30
31 Åtgärder Fast Mobiltelefon Bo Nyström, Skanova 31

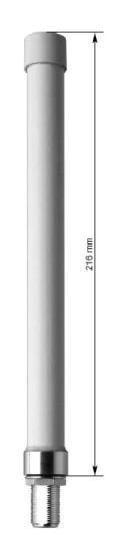

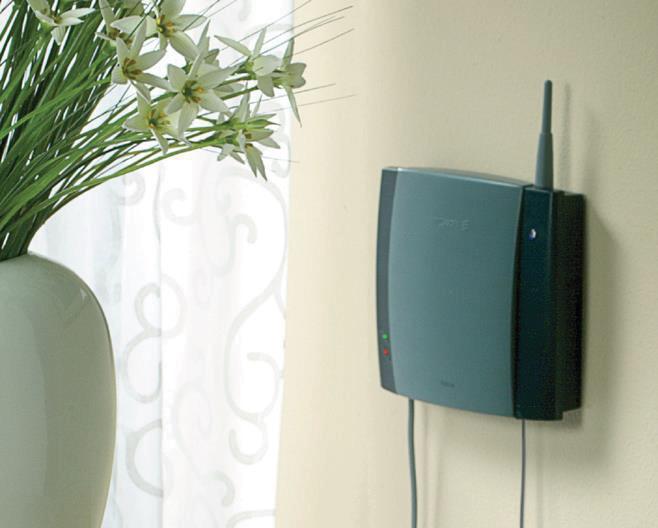

32 TFM, Telia Fast Mobiltelefon Åtgärder Bo Nyström, Skanova 32
33 Skyddstransformator med bärfrekvens (anordnas inte, utgått ur sortimentet) Åtgärder Bo Nyström, Skanova 33

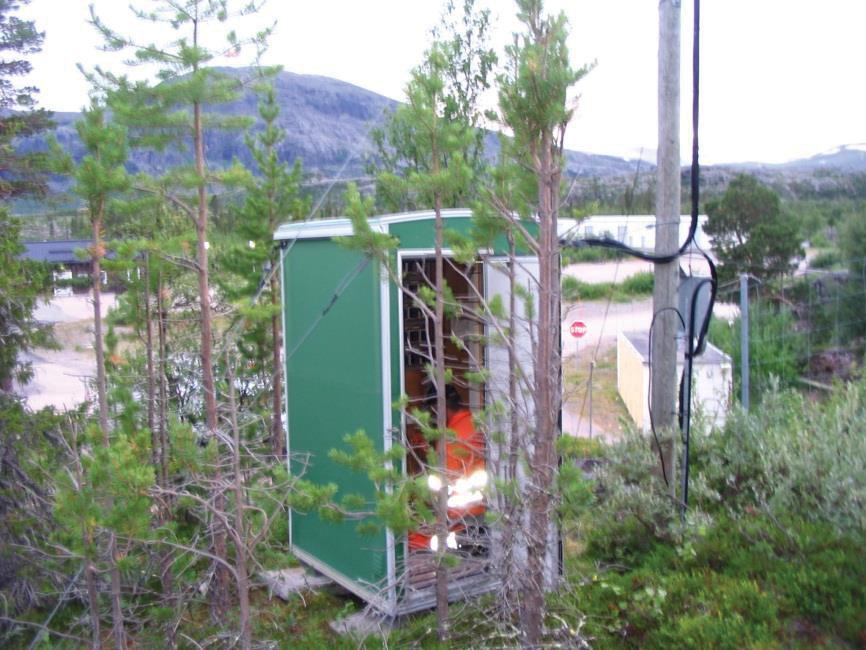

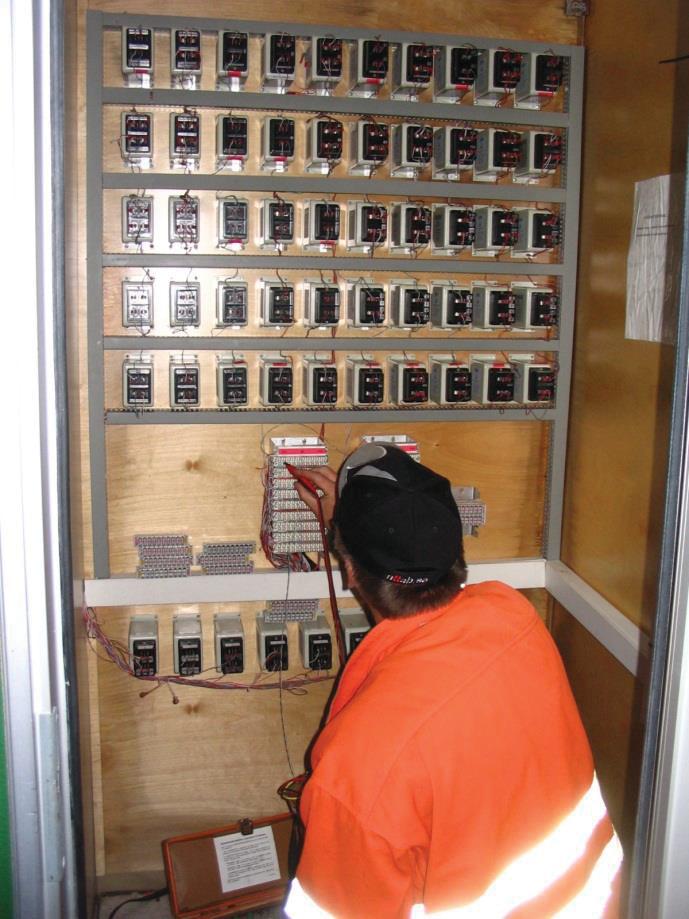

34 Åtgärder Skyddstransformator med bärfrekvens (anordnas inte, utgått ur sortimentet) Bo Nyström, Skanova 34
35 SLUT Frågor Bo Nyström, Skanova 35
