1 SIMPLY CLEVER Infotainment Navigation Columbus Bruksanvisning

2 Struktur på denna bruksanvisning (förklaringar) Denna handledning är systematiskt uppbyggd, för att underlätta sökande och förståelse av informationen. I början av bruksanvisningen finns en innehållsförteckning i vilken alla teman listas efter varandra. I slutet av bruksanvisningen finns ett alfabetiskt register. Riktningsangivelser Alla riktningsangivelser, som "vänster", "höger", "fram", "bak", är sett i bilens färdriktning. Symbolförklaring Anger att ett avsnitt är slut. Anger att avsnittet fortsätter på nästa sida. Anger ett registrerat varumärke. Anvisningar VARNING Den viktigaste anvisningen skrivs under rubriken VARNING. Dessa VARNINGanvisningar uppmärksammar dig på en allvarlig olycks- och skaderisk. VIKTIGT En Försiktigt-anvisning uppmärksammar dig på möjliga skador på bilen (t.ex. skador på växellådan), eller visar på allmänna olycksfaror. Observera En normal Anvisning uppmärksammar dig på viktig information för användningen av fordonet.

3 Förord Du har valt en bil från ŠKODA, vilken är utrustad med Infotainment Navigation Columbus (i det följande endast betecknat som apparaten) - vi tackar för ditt förtroende. Det nya manövreringskonceptet ger dig möjlighet att utföra alla fordonsinställningar samt manövrera elektroniska system centralt via apparaten. Var god läs denna bruksanvisning noggrant, eftersom korrekt användning av apparaten förutsätter att man går tillväga enligt denna bruksanvisning. Var god tänk på att denna anvisning endast fungerar som ett tillägg till den information som finns i fordonets bruksanvisning. Därför kan den endast användas ihop med den aktuella bruksanvisningen till fordonet. En utförlig beskrivning av några av funktionerna som listas i denna bruksanvisning finns i fordonets bruksanvisning. Vid eventuella frågor om apparaten, kontakta en ŠKODA-partner. Vänligen, ŠKODA AUTO a.s. (fortsättningsvis bara ŠKODA)

4 Innehållsförteckning Inledande information (att bekanta sig utrustningen) Inledande information 4 Fordonsutrustning 4 Säkerhetsanvisningar 4 Komponentskydd 4 Pekskärm 4 Enhetsöversikt och -manövrering 6 Enhetsmenyer 10 Huvudmeny 10 Apparatinställningar 11 Huvudmeny 11 Audioinställningar 11 Bildskärmsinställningar 12 Tids- och datuminställningar 12 Knappsatsinställningar 12 Inställning av fler tangentbordsspråk 12 Inställning av enheterna 13 Inställningar röststyrning 13 Återställ till fabriksinställningar 13 Bluetooth-inställningar 13 Röststyrning av apparaten 15 Inledande information 15 Tillslag/avstängning 15 Handhavande 15 Underhållning Radio 17 Huvudmeny 17 Informationsdisplay 17 Betjäning 17 Inställningar 18 Aktivera/deaktivera trafikradio 19 Digital-radiomottagande DAB 19 Media 22 Inledning 22 Mediainställningar 22 Handhavande 22 Källor 23 DVD-Video 30 Huvudmeny 30 Starta och spela upp video 30 Hantera videouppspelning 30 Användning av DVD-meny 31 Ställa in video 31 Bilder 32 Huvudmeny 32 Användning 32 Välja bildkälla 32 Ställa in bildvisning 32 Telefon Telefon 33 Inledande information 33 Huvudmeny 33 Koppla ihop mobiltelefon och handsfreesystemet 34 Snabbval av ett telefonnummer 35 Direkt inmatning av ett telefonnummer 36 Telefonbok 36 Samtalslistor 37 Inställningar i telefonläge 37 Telefonsamtal 38 Informationsdisplay 38 Navigation Navigation 41 Förord till navigation 41 Betjäning 41 Huvudmeny 42 Inställning 44 Navigationsinställningar 44 Kartvisning 46 Splitscreen 47 Navigation 50 Mata in nytt mål 50 Välja tidigare lagrade destinationer 51 Specialdestinationer 52 Ruttvägledning 56 Resmålsförvaltning 58 Resmålsuppgifter 58 Mina sträckor 59 Ny sträcka 59 Redigera sträcka 59 Sträckminne 59 Trafikradio (TRAFFIC) 60 Traffic (TMC) 60 Slå till/stäng av dynamisk färdväg 60 Trafikmeddelandedetaljer 60 Ställa in fordonssystem Ställa in fordonssystem 61 Huvudmeny 61 Fordonsuppgifter 61 2 Innehållsförteckning

5 Parkeringsvärme och ventilering 62 Fordonsinställningar 62 Ytterligare funktioner 66 Inledande information 66 Välj körläge 66 Ställa in Climatronic 67 Alfabetiskt register Innehållsförteckning 3

6 Inledande information (att bekanta sig utrustningen) Inledande information Fordonsutrustning I denna bruksanvisning beskrivs alla möjliga utrustningsvarianter, utan att dessa i samband härmed anges vara extrautrustning, en viss modellvariant eller en marknadsspecifik utrustning. Detta innebär att de utrustningskomponenter som beskrivs i denna bruksanvisning inte nödvändigtvis finns i bilen. Din bils utrustning beror på köpeavtalet för bilen. Mer information kan du få från din ŠKODA-handlare. På bilderna kan mindre detaljavvikelser förekomma i jämförelse med din bil; dessa syftar bara till att ge en allmän information. Observera En för högt inställd ljudstyrka kan leda till att det blir resonans i bilen. Säkerhetsanvisningar VARNING I första hand ska uppmärksamheten ägnas åt körningen! Föraren bär det fulla ansvaret för framförandet av fordonet. Använd endast apparaten, så att du i varje trafiksituation har full kontroll över bilen - olycksrisk! Ställ in ljudvolymen så att det alltid är lätt att höra ljudsignaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). En för högt inställd ljudstyrkan kan leda till hörselskador! Komponentskydd En del elektroniska styrenheter är fabriksutrustade med ett komponentskydd. Komponentskyddet utvecklades som skyddsmekanism enligt följande: för funktionsinskränkning på fabriks- eller verkstadsmonterade skyddsenheter efter montering i ett annat fordon (t.ex. vid stöld), för funktionsinskränkning på komponenter som manövreras utanför fordonet, för möjligheten till legitim montering eller byte av styrenheter vid reparationer i ŠKODA-fackverkstad. Vid aktiverat komponentskydd syns följande meddelande i apparatens display Komponentskydd: infotainment-systemet är endast tillgängligt i begränsad omfattning just nu. Slå på tändningen. Om komponentskyddet inte deaktiveras efter att man har slagit på tändningen måste man kontakta en ŠKODA-fackverkstad. Pekskärm Enheten är utrustad med en så kallad kapacitiv pekskärm som endast går att manövrera med fingrarna. VIKTIGT Bildskärmen manövreras genom lätta fingerberöringar för. Tryck inte hårt på bildskärmen - skaderisk! Bruka inte våld när du manövrerar bildskärmen - skaderisk! Använd inte lösningsmedel som bensin eller terpentin som kan angripa bildskärmens yta. Observera Fingeravtryck kan avlägsnas från bildskärmen med en fuktig tras och ren sprit, vid behov. Var försiktig så du inte skadar andra delar i kupén. Bildskärmen kan inte manövreras när man har handskar och inte heller med fingernageln. Placera inte några dekaler i området under bildskärmen, sensorerna för "zoomeffekten" kan påverkas negativt. 4 Inledande information (att bekanta sig utrustningen)

7 För att skydda bildskärmen kan man använda skyddsfolie för pekskärmar, vilken inte påverkar pekskärmens funktion. Ljusstyrkan på bildskärmen kommer att ställas in automatiskt beroende på ljusstyrkan från innerbelysningen. Den automatiska inställningen kan anpassas manuellt» Sidan 12. Inledande information 5

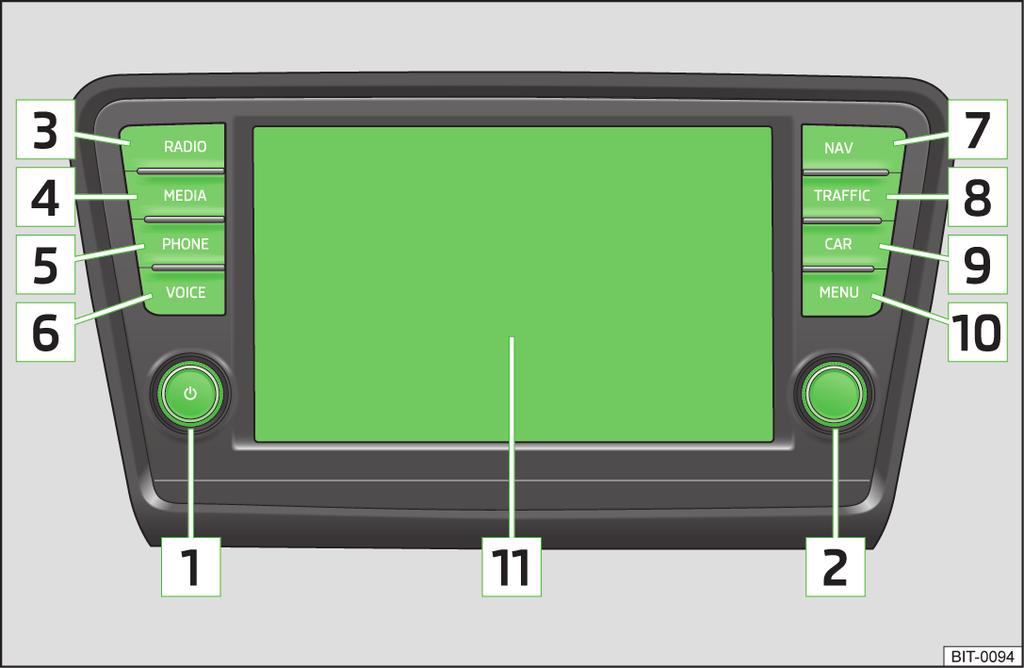

8 Enhetsöversikt och -manövrering Apparatöversikt Observera Några funktioner kan även styras via multifunktionsratten» Fordonets bruksanvisning, kapitel Kommunikation eller genom vippomkopplaren på multifunktionsspaken» Fordonets bruksanvisning, kapitel Instrument och kontrollampor. Viss information eller funktioner visas även på displayen till kombiinstrumentet. Bild 1 Apparatöversikt Apparatöversikt Till-/frånkoppling av apparat, justera volym Öppna och bekräfta RADIO - Radiomeny» Sidan 17 MEDIA - Mediameny» Sidan 22 PHONE - Telefonmeny» Sidan 33 VOICE - Röststyrning» Sidan 15 NAV - Navigationsmeny» Sidan 41 TRAFFIC - lista över trafikmeddelanden» Sidan 60 CAR - Inställningar av fordonssystemen» Sidan 61 MENU - Visning av apparatmenyn» Sidan 10 Pekskärm» Sidan 7 Till- och frånkoppling av apparaten Tryck på inställningsknapp för att slå på eller stänga av apparaten. När apparaten slås till spelas den senaste aktiva audiokällan upp, med senast valda driftsätt. Om telefonen var aktiv då man stängde av apparaten och tändningen eller Bluetooth -funktionen inte var inkopplad visas meddelandet» Sidan 33 i telefonen. Slå på tändningen eller aktivera Bluetooth -funktionen» Sidan 13. Om tändningsnyckeln dras ut ur tändningslåset med tillkopplad apparat, kopplas apparaten från automatiskt. Apparaten startar automatiskt när man slår på tändningen. Utrustningen slår inte automatiskt till tändningen automatiskt, om denna urkopplats med inställningsratten. Om bilen är utrustad med system KESSY kopplas apparaten från automatiskt sedan motorn stängts av och dörren öppnats. Om först förardörren öppnas och sedan motorn stängs av stänger apparaten också av sig. Vid frånslagen tändning stängs systemet av automatiskt efter ca. en halvtimme (skydd mot urladdning av bilens batteri). Ställa in ljudstyrkan öka ljudstyrkan Vrid inställningsknappen åt höger. minska ljudstyrkan Vrid inställningsknappen åt vänster. Observera Ändringen av ljudvolymen visas på apparatens bildskärm. När man har stängt av ljudet visas följande symbol på skärmen. 6 Inledande information (att bekanta sig utrustningen)

9 Hantering av bildskärm och enhet Om valet sker genom att man vrider på menyknappen 2 visas den aktuella menyn i grönt. Bild 2 Bildskärm Bekräfta meny/menypunkt genom att vidröra funktionsknappen med fingret genom att trycka på menyknapp 2 De bildskärmsfält som aktiverar en funktion eller en meny kallas "funktionsknappar". Vita eller gröna funktionsknappar är aktiva. Gråa funktionsknappar är inte aktiva. Statusrad I huvudmenyn, i en del driftlägen, finns i bildskärmens övre område en meddelanderad med klocka och yttertemperatur, samt information om det aktuella driftläget. Funktionsknappar i huvudmenyn I huvudmenyn för vissa driftsätt finns, i den nedre delen av bildskärmen, funktionsknappar med symboler för funktioner eller menyer. När man kommer nära detta område med fingret visas förutom symbolerna också namnen på funktionsknapparna. Bildbeskrivning A aktuell menyn B C D E - Tillbaka från underordnad meny Funktion med "checkbox" Skjutreglage - Placering i menyn, man flyttar i menyn genom att dra fingret på skjutreglage Menypunkt med "Popup-fönster" Välj meny/menypunkt genom att flytta fingret i önskad riktning över bildskärmen genom att vrida på menyknapp 2» bild 1 på sidan 6 Återgå till den överordnade menyn: beror på sammanhanget genom att trycka genom att man trycker på motsvarande knapp vid sidan om bildskärmen genom att man vidrör bildskärmen utanför pop-up-fönstret. Slå på/av funktionen med "checkbox" sker genom att man trycker på motsvarande funktionsknapp - Funktionen är aktiverad. - Funktionen är avaktiverad Inställning av värde sker genom att man vidrör funktionsknapparna /, /, - / + sker genom att man vidrör eller flyttar fingret längs skalan Observera Vid en del menyer eller menypunkter visas den just nu valda inställningen, t.ex. Avstånd: km eller avstånd: mi. Beskrivningsexempel för informationen i bruksanvisningen Beskrivningsexempel för åtgärder Tryck på knappen RADIO. Denna information innebär att man först ska trycka på knappen RADIO på enheten och därefter på funktionsknappen på bildskärmen. Symbolen " " betecknar det efterkommande steget. Därefter kan man lista tillgängliga menyer, menypunkter eller funktioner, t.ex.: Ljudbild - Audioinställningar Volym - inställning av ljudvolymen Bas - mellanregister - diskant - Inställning av bas, mellanregister och diskant Balance-fader - Inställning av ljudvolymförhållandet mellan vänster och höger, framsäte och baksäte Inledande information 7

10 Exempelmeny xyz - den första menynivån xyz - den andra menynivån xyz - den tredje menynivån xyz - den första menynivån Inmatningsfönster med knappsats för sökning Bild 3 Inmatningsskärm för sökningen Knapp Betydelse radera tidigare tecken i textraden växla från stor till liten text och omvänt Visa tillgängliga tecken för ytterligare tangentbordsspråk» Sidan byte till siffer- och specialteckeninmatning # byta till specialtecken ABC OK/ C byta till bokstäver Blankteckeninmatning bekräftar den i inmatningsraden angivna texten, eller starta en sökning med C efter en sparad post Inmatningsfönster med knappsats för lagring Inmatningsskärmen med tangentbord tjänar till att söka poster i apparatens minne (t.ex. telefonkontakte, adresser etc.). Genom att trycka på funktionsknappen med motsvarande tecken på tangentbordet på inmatningsskärmen visas detta tecken i textraden A. Vid inmatningen finns endast tecken tillgängliga som är meningsfulla för inmatningen. Glöm inte mellanslaget i namn som har mer än ett ord, till exempel Stora Uppåkra. Den är inte nödvändigt, att mata in inmatningar inklusive specialtecken (diakritiska). Sökningen efter mest relevant begrepp börjar redan vid teckeninmatningen. Den är alltså inte nödvändigt, att mata in hela namnet. Jämte textraden A visas antalet motsvarande poster i funktionsknappen B. Nummer 1-99 anger antalet funna relevanta poster. Hittas fler poster visas istället för ett nummer, tecknen **. Vid mindre än 6 funna poster kommer öppnas automatiskt en lista med träffarna. Beskrivning av funktionsknapparna Knapp Betydelse för att hoppa till den överordnade menyn Visa meny med de sökta posterna, uppgift över antalet motsvarande poster Bild 4 Inmatningsskärm för lagringen För inmatningsproceduren och beskrivning av funktionsknapparna,» sidan 8, Inmatningsfönster med knappsats för sökning. Inmatningsskärm med tangentbord används för fritextinmatning, t.ex. för inmatning av namn. Om posten redan är förifylld i textraden A, kan denna fortfarande anpassas före sparandet. Posten sparas i apparatminnet med ett tryck på funktionsknappen B. Funktionsknapparna < / > används för att förflytta markören inom textraden. 8 Inledande information (att bekanta sig utrustningen)

11 Inmatningsskärm med numeriskt tangentbord Bild 5 Inmatningsskärm med numeriskt tangentbord Inmatningsskärm med tangentbord som används för nummerinmatning» bild 5. - Inmatningsskärm i telefonläge» Sidan Inmatningsskärm i navigationsläge Beskrivning av funktionsknapparna i navigationsläge: Knapp Betydelse för att hoppa till den överordnade menyn Radera tecken i textraden ABC byta till bokstäver» Sidan 8 # byta till specialtecken Mata in korsning (korsa en gata) OK bekräfta texten som matats in på inmatningsraden Inledande information 9

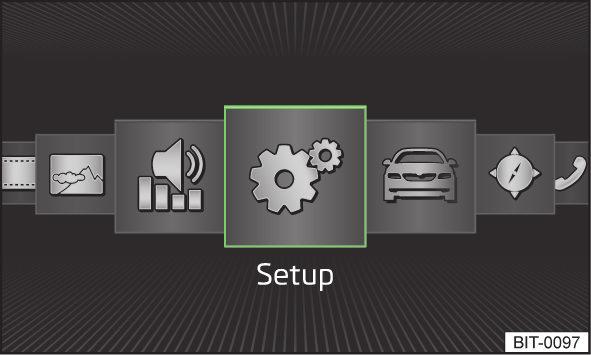

12 Enhetsmenyer Huvudmeny Bild 6 Enhetsmenyer: Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen MENU. Funktionsknappar på huvudmenyn MENU Knapp Radio» Sidan 17 Media» Sidan 22 Video» Sidan 30 Bilder» Sidan 32 Toninställningar» Sidan 11 Betydelse Apparatinställningar» Sidan 11 Inställningar av fordonssystem» Sidan 61 Navigation» Sidan 41 Telefon» Sidan Inledande information (att bekanta sig utrustningen)

13 Apparatinställningar Huvudmeny Programvara: - Programvaruversion Databas navigation: - Version av navigationsdata Copyright Info - Information om de licenser och upphovsrätter som används (visas endast på engelska) Bild 7 Apparatinställningar: Huvudmeny Audioinställningar I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen Menu. Menyer i huvudmenyn för apparatinställningar Ljudbild - Audioinställningar» Sidan 11 Bildskärm - bildskärmsinställning» Sidan 12 Tid och datum - Tid- och datuminställningar» Sidan 12 Språk/Language - Bestämma enhetsspråk Tangentbord: - Tangentbordsvisning för textinmatning» Sidan 12 Fler tangentbordsspråk - Möjlighet att mata in tecken som inte finns i det valda språket Enheter - Inställningar av enheter» Sidan 13 Röststyrning - Inställningar röststyrning» Sidan 13 Ta bort SD-kort 1 säkert - säker borttagning av SD-kort ur fack 1 Ta bort SD-kort 2 säkert - säker borttagning av SD-kort ur fack 2 Ta bort USB-minne säkert - säker borttagning av USB-media Fabriksinställningar - Återställning till fabriksinställningar» Sidan 13 Bluetooth - Inställningar för Bluetooth - funktion» Sidan 13 Systeminformation - Visa systeminformation Artikelnr. apparat: - Artikelnummer för apparaten Maskinvara: - använd hårdvara Bild 8 Toninställningar Tryck på knappen Menu Ljudbild. Volym - inställning av ljudvolymen Meddelanden - Inställning av ljudvolymen för trafikmeddelanden (TP) Navigationsmeddelanden - Inställning av volymen på navigationsmeddelanden Röststyrning - Inställningar ljudvolym röststyrning Max. påslagningsvolym - Ställa in maximal ljudstyrka efter inkoppling Volymanpassning (GALA) - Volymökning vid hastighetsökning Telefon - Inställning av telefonljudstyrka ipod-volym - Ställa in ljudstyrkan för den anslutna ipoden Låg - låg ljudvolym Medel - mellanhög ljudvolym Hög - hög ljudvolym AUX-volym - Ställa in ljudstyrkan för den anslutna AUX-enheten Låg - låg ljudvolym Medel - mellanhög ljudvolym Hög - hög ljudvolym Bluetooth-audio - Inställning av ljudstyrka för Bluetooth -enheten Låg - låg ljudvolym Medel - mellanhög ljudvolym Hög - hög ljudvolym Apparatinställningar 11

14 Sänkning ljud: - inställning av sänkning av audioljudvolym vid aktiverad parkeringshjälp Av - Frånkopplat Låg - Svag sänkning Medel - Medelhög sänkning Hög - Stark sänkning Bas - mellanregister - diskant - Inställning av bas, mellanregister och diskant Balance-fader - Inställning av ljudvolymförhållandet mellan vänster och höger, framsäte och baksäte Bekräftelsesignal - Till-/frånkoppling av bekräftelseton vid manövrering av bildskärmen Inga nav.meddelanden vid tel.samtal - Från-/tillslag av navigationsmeddelanden under ett telefonsamtal (vid användning av en handsfree-ansluten telefon) Subwoofer - Inställning av subwooferljudstyrkan CANTON extra inställningar - Inställning av Canton-anläggningen Välj equalizer ljudbild - Inställning av equalizern Musik - Musik Språk - Språk Ljud-fokus: - Inställning av rumsoptimering för klanguppfattning Av - Inställningar för hela kupén Fram - optimerad inställning för passagerarna fram Förare - optimerad inställning för föraren CANTON Surround - virtuellt surroundsystem (aktivt vid mediauppspelning) Bildskärmsinställningar Tryck på knappen Menu Bildskärm. Bildskärm av (om 10 s.) - Slå på/stänga av bildskärmen i det så kallade energisparläget 1) Ljusstyrka - Inställning av bildskärmens ljusstyrka Mycket ljus - Ljusaste läge Ljus - Ljusare läge Medel - Mellanljust läge Mörk - Mörkare läge Mycket mörk - Mörkaste läge Bekräftelsesignal - Till-/frånkoppling av bekräftelseton vid manövrering av bildskärmen Visa klockan i standby-läget - Tid- och datumvisning i bildskärmen vid påslagen tändning och frånslagen enhet Tids- och datuminställningar Tryck på knappen Menu Tid och datum. Källa för tid: - Inställning av klockslag (manuell eller enligt GPS) Klocka: - Tidsinställningar Sommartid - Aktivera/deaktivera sommartidsinställning Tidszon: - Val av tidszon Tidsformat: - Inställning av tidsformatet (12h eller 24h) Datum: - Datuminställningar Datumformat: - Inställning av datumformat Knappsatsinställningar Tryck på knappen Menu Tangentbord. ABC - knapparna placerade i alfabetisk ordningsföljd QWERTY - knapparna är placerade enligt QWERTY-systemet (knappsatsens system) Inställning av fler tangentbordsspråk Tryck på knappen Menu Fler tangentbordsspråk. Tecknen för de i denna meny valda språken kan väljas i inmatningsskärmen med tangentbordet genom att trycka på» Sidan 8. 1) Om bildskärmen inte aktiveras under 10 sekunder genom att närma sig den, vidröra den eller trycka på menyknapp 2» bild 1 på sidan 6, förblir bildskärmen svart. Bildskärmen aktiveras igen genom att närma sig den med handen, vidröra den eller genom att trycka på menyknapp Inledande information (att bekanta sig utrustningen)

15 Inställning av enheterna Tryck på knappen Menu Enheter. Avstånd: - Avståndsenheter km - Kilometer mi - Miles Hastighet: - Hastighetsenheter km/h - Kilometer i timmen mph - Miles i timmen Temperatur: - Temperaturenheter C - Grader celsius F - Grader fahrenheit Volym: - Volymenheter l - Liter gal (US) - gallons (US) gal (UK) - gallons (UK) Förbrukning: - Förbrukningenheter l/100km - Liter per 100 kilometer km/l - Kilometer per liter mpg (USA) - Miles per gallon (USA) mpg (UK) - Miles per gallon (UK) Gasförbrukning: - Gasförbrukningenheter kg/100km - Kilo per 100 kilometer km/kg - Kilometer per kilo m3/100 km - Kubikmeter per 100 kilometer km/m3 - Kilometer per kubikmeter Tryck: - Tryckenhet för däcktryck kpa - Kilopascal bar - bar psi - Pund per kvadrattum Inställningar röststyrning Tryck på knappen Menu Röststyrning. Dialogstil: - Inställningar av dialogstil Lång - lång dialog (systemet spelar upp oförkortade ljudmeddelanden) Kort - kort dialog (systemet kortar av en del ljudmeddelanden eller ersätter dem med en ljudsignal) Visa möjliga kommandon - Slå på/stänga av visning av menyn med grundtalkommandon vid aktivering av röststyrning Startsignal röststyrning - Slå på/stänga av ljudsignal vid aktivering av röststyrning Slutsignal röststyrning - Slå på/stänga av ljudsignal vid deaktivering av röststyrning Inmatningssignal i taldialog - Slå på/stänga av ljudsignal för inmatningsmöjlighet för röstkommando Återställ till fabriksinställningar Tryck på knappen Menu Fabriksinställningar. Återställ till fabriksinställningarna - Återställ till alla fabriksinställningar Ljudbild - Återställ till ljudinställningar Radio - Återställ till radioinställningar Bil - Återställ till inställningar för fordonssystem Telefon - Återställ till telefoninställningar Media - Återställ till mediainställningar Röststyrning - Återställ till inställningar för röststyrning Navigation - Återställ till navigationsinställningar Bluetooth - Återställ till inställningar för Bluetooth - funktion System - Återställning till fabriksinställningar Bluetooth-inställningar Tryck på knappen Menu Bluetooth. Bluetooth - Aktivera/inaktivera Bluetooth -funktionen Synlighet: - Aktivera/inaktivera Bluetooth-enhetens synlighet för andra enheter Synlig - Aktivera ständig synlighet Inte synlig - Deaktivera synligheten Vid start - Aktivera synlighet i 5 minuter efter att man slagit på tändningen eller tills fordonet rör sig över 5 km/h Namn: - Öppna inmatningsskärmen med tangentbord - Ändring av namnet på handsfreeanordningen Kopplade apparater - Visa listan med parkopplade Bluetooth -enheter, ansluta eller koppla från en parkopplad enhet, radera listan med parkopplade enheter Radera alla - Radera alla parkopplade Bluetooth -enheter - Radera parkopplad Bluetooth -enhet Apparatinställningar 13

16 Söka apparater - Sök efter externa apparater med aktiverad Bluetooth -funktion och aktiverad synlighet Bluetooth-audio (A2DP/AVRCP) - Aktivera/deaktivera parkopplingsmöjlighet för Bluetooth -profilen A2DP och AVRCP 1) 1) A2DP och AVRCP är Bluetooth -profiler som har stöd för multimediafunktioner. 14 Inledande information (att bekanta sig utrustningen)

17 Röststyrning av apparaten Inledande information Röststyrning kan endast i nyttjas telefon- eller navigationsläge. Inställningar för röstmanövrering» Sidan 13. Tiden under vilken systemet är redo att ta emot röstkommandon och genomföra dessa, betecknas som dialog. Systemet avger akustiska svarsmeddelanden och leder dig vid behov genom de aktuella funktionerna. Mikrofonen för röstmanövrering är placerad i innertaket och riktad mot förare och passagerare. Därför kan förare och passagerare använda anordningen. Symboler för röstmanövrering Symbol Betydelse Systemet spelar upp en akustisk signal. Systemet väntar på ett röstkommando. Röstkommandoinmatningen stoppades. Genom ett kort tryck på knappen VOICE eller på multifunktionsratten under ett akustiskts meddelande, avbryts detta och ett röstkommando förväntas. Den är inte nödvändigt, att invänta slutet på meddelandeuppspelningen. Inmatningen sker därigenom snabbare. Tillslag/avstängning Slå till röststyrning Genom kort tryckning på knappen VOICE på apparaten. Genom kort tryckning på knappen på multifunktionsratten. Slå från röststyrning Genom lång eller dubbel tryckning på knappen VOICE på apparaten. Genom lång eller dubbel tryckning på knappen på multifunktionsratten. Genom beröring med fingret på bildskärmen (utom funktionsknapp ). Genom att man trycker på en knapp på enheten (utom ett kort tryck på knappen VOICE ). Genom uttalandet av kommandot Avbryt röstmanövrering. Handhavande Röstkommandon ska endast uttalas då symbolen visas i enhetens bildskärm eller i informationsdisplayen. Talkommando Efter tillkoppling av röstmanövreringen visas en meny med grundröstkommandon för det angivna läget på bildskärmen. Menyn kan visas/döljas» Sidan 13. Möjligheten att yttra ett röstkommando, kan även demonstreras med hjälp av akustiska signaler. De akustiska signalerna kan kopplas in/ur» Sidan 13. Efter att röstkommandot Hjälp har uttalats står menyn med möjliga röstkommandon till förfogande. Om man åter uttalar röstkommandot Hjälp visas i en del fall nästa del av hjälpen. När man uttalar röstkommandot Starta inledning spelas en av de sju delarna av anvisningarna för röstmanövrering upp. Med röstkommandot kan funktionen för grönt markerade funktionsknappar slås till (aktivering efter principen "Säg, vad du ser"). T.ex. kan funktionsknappen Slå nummer aktiveras med röstkommandot Slå nummer. Möjlighet till ny röstkommandoinmatning Om t.ex. ett felaktigt röstkommando uttalas och symbolen ännu visas kan röstkommandoinmatningen startas om. En ny röstkommandoinmatning kan ske på ett av följande sätt: genom ett kort tryck på knappen VOICE på apparaten; genom ett kort tryck på knappen på multifunktionsratten. Symbolen visas åter och ett nytt röstkommando kan uttalas. Stoppa röstkommandoinmatning I några menyer kan proceduren för röstkommandoinmatningen stoppas genom att vrida på menyknapp 2» bild 1 på sidan 6. Sedan växlar enhetens bildskärm eller informationsdisplayen den visade symbolen från till. Återställ röstkommandoinmatning Proceduren för röstkommandoinmatningen kan återställas till en av följande typer: genom ett tryck på funktionsknappen ; genom ett kort tryck på knappen VOICE på apparaten; genom ett kort tryck på knappen på multifunktionsratten. Röststyrning av apparaten 15

18 Uppfattade inte röstkommandot Om talkommandot inte känns igen, svarar systemet med "Vad sa du?" och en förnyad inmatning kan ske. Om systemet inte uppfattar det 2:a röstkommandot hörs hjälpen igen och man kan göra en ny inmatning. Om det 3:e röstkommandot inte uppfattas svarar systemet med "Röstmanövrering avbröts" och dialogen avslutas. Återgå till den överordnade menyn - Uttala röstkommandot Tillbaka. Förståelse av röstkommandon beror på flera faktorer. Tala med normal ljudstyrka, utan betoning och överflödiga pauser. Undvik ett dåligt uttal. Stäng dörrarna, fönstren och solluckan, för att utestänga eller minska störande ljud utifrån. Vid högre hastigheter rekommenderar vi att man talar högre, för att överrösta det förhöjda ljudet från omgivningen. Begränsa under dialogen ljuden i närheten i bilen, t.ex. passagerare som talar samtidigt. 16 Inledande information (att bekanta sig utrustningen)

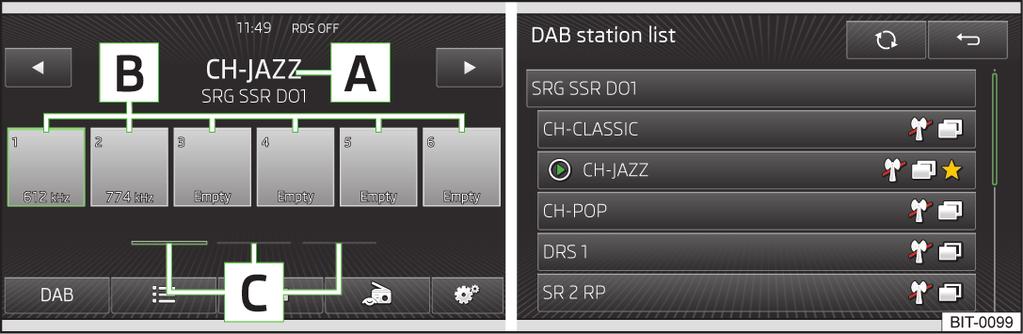

19 Underhållning Radio Huvudmeny Bild 9 Radio: Huvudmeny Symboler i bildskärmen Symbol Ljudet är avstängt Trafikradiostation Station utan trafikradio Betydelse Radiostationen från stationslistan är en radiostation från minneslistan Vald radiostation RDS-funktionen är avaktiverad Informationsdisplay Menyn för audioläget öppnas efter bekräftelse med menypunkten Ljud i huvudmenyn på informationsdisplayen i kombiinstrumentet. I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen RADIO. Bildbeskrivning A vald radiostation B Funktionsknappar för de förvalda radiostationer som lagrats i minneslistan C Funktionsknappar för förlyttning i menyn med sparade radiosändare D Funktionsknapp för val av frekvensområde Val av radiostation i minneslistan manuell stationssökning / Val av sändare bland de radiostationer som lagrats resp. förvalts i minneslistan» Sidan 18 Radioinställningar För manövrering av denna meny» Fordonets bruksanvisning, kapitel Informationsdisplay. Visad information: aktuellt frekvensområde på radiosändaren; för närvarande spelad sändare av mottagningsbara radiosändare i angivet frekvensområde, om mindre än 5 av dessa är mottagbara ; är fler än 5 sändare mottagningsbara, kommer en lista av mottagbara radiosändare visas med möjlighet att välja; TP-trafikmeddelanden. Betjäning Välj frekvensband Tryck på knappen RADIO FM / AM / DAB, eller tryck upprepat på knappen RADIO. FM - FM-frekvensområde AM - AM-frekvensområde DAB - digital-radiomottagande» Sidan 19 Radio 17

20 Stationssökning Tryck på knappen RADIO. Spara radiosändare i minneslistan Ställ in den önskade radiosändaren. Håll in motsvarande funktionsknapp B» bild 9 på sidan 17 tills en akustisk signal ljuder eller tryck en längre stund på önskad sändare i stationslistan (en lista med funktionsknappar B visas). Tryck in motsvarande funktionsknapp B. Spara radiosändare automatiskt i minneslistan Systemet ger möjlighet att spara 18 radiosändare med de starkast mottagarsignalerna. Håll knappen Radio nedtryckt, tills meddelandet Automatisk lagring... Om några radiosändare är sparade i minneslistan, kommer dessa ersättas genom nya lagrade sändare. Välj den sparade radiostationen i stationslistan För varje frekvensområde (AM, FM, DAB) finns vardera 18 sparplatser tillgängliga. Tryck på knappen RADIO funktionsknappen för önskad radiostation B» bild 9 på sidan 17. Välja radiostation ur stationslistan Tryck på knappen RADIO eller / och välj önskad radiostation (om någon har ställts in). Stationslistan uppdateras kontinuerligt. Inställningar Tryck på knappen RADIO. Ljudbild - Audioinställningar» sidan 11, Audioinställningar Scan - uppspelningsautomatik för alla stationer som kan tas emot inom det aktuella frekvensområdet i ca fem sekunder. Uppspelningsautomatiken för aktuell radiostation avslutas när man trycker igen. Pilknappar: - Inställning av funktionen för stationsbyte vid radiofunktion Minneslista - byte endast till lagrade stationer Stationslista - växla mellan alla stationer som för närvarande kan tas emot inom det valda frekvensområdet Trafikinformation (TP) - Till-/frånkoppling av trafikradio Minneslista - Radera de sparade stationerna - Radera en station Radera alla - Radera alla sparade stationer Stationslogotyper - Användning av stationsloggor istället för namnet från SD-kortet eller USB-minnet 1) Radiotext - Aktivera/deaktivera radiotextvisning Extra inställningar - Inställning av alternativfrekvens och av RDS Alternativ frekvens (AF) - till-/frånkoppling av alternativfrekvenssökning för den för tillfället inställda stationen Radio-datasystem (RDS) - Aktivera/deaktivera RDS-funktionen RDS regional: - Till-/frånkoppling av automatisk följning av regionala stationer Fast - den valda regionala stationen behålls. Vid signalförlust ska en annan regional station ställas in manuellt. Automatisk - automatiskt val av den station som för närvarande har bästa mottagningen. Vid dålig mottagning ställs automatiskt en annan tillgänglig station in. RDS (Radio Data system) RDS-funktionen används för överföring av programmeddelanden och extratjänster och möjliggör bl.a. automatisk stationsföljning. RDS-radiostationer som har tillräckligt god mottagning visar sitt stationsnamn i stället för sändarfrekvensen. I länder där RDS-funktionen inte har tillräckligt stöd, rekommenderar vi att stänga av RDS- och AF-funktionerna. Påslagna RDS- och AF-funktioner kan begränsa radions funktionalitet. AF (alternativfrekvens) AF-funktionen sörjer för, att den valda sändaren automatiskt ställs in på den bäst mottagna frekvensen. 1) Det finns stöd för följande bildformat: jpg, jpeg, png, bmp, gif 18 Underhållning

21 DAB (Digital Audio Broadcasting) DAB är digitala sändningar av radioprogram enligt sändningsstandarderna DAB, DAB+ eller DMB. Det möjliggör överföring av flera stationer på en frekvens i en så kallad ensemble. Dessutom möjliggörs överföring av tilläggsdata och information (t.ex nyheter, sport, väder, varningar, etc.). Digital-radiomottagande DAB Huvudmeny Aktivera/deaktivera trafikradio Beroende på utrustning: Tryck på knappen RADIO Trafikinformation (TP). Trafikövervakningens funktionsberedskap indikeras med bokstäverna upptill till höger i bildskärmen. Under uppspelning i Media-användning tas hela tiden den senast valda stationen emot i bakgrunden, om den har stöd för trafikmeddelanden. Om en radiostation som inte har stöd för TP har ställts in, ställs den mest lämpliga TP-stationen automatiskt in i bakgrunden för att trafikmeddelanden ändå ska kunna tas emot vid mediauppspelning. Radion arbetar på samma sätt då AM-frekvensbandet har valts. Om det vid något tillfälle inte skulle finnas någon mottagbar trafikradiosändare, till exempel på grund av att radiomottagningen är störd, visas istället för TP, no TP. Observera TP (Traffic - Program identification) - Trafikradioregistrering - den valda radiostationen sänder TP-signal (trafikradio). Bild 10 DAB: Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen RADIO DAB. Bildbeskrivning A vald DAB-radiostation B Funktionsknappar för val av DAB-radiostation i minneslistan C Funktionsknappar för förlyttning i menyn med sparade DAB-radiosändare Symboler i bildskärmen Symbol Ljudet är avstängt Betydelse Radiostationen från stationslistan är en radiostation från minneslistan Vald DAB-radiostation DAB-signal inte tillgänglig DAB-radiostation med bildvisning (slideshow) Radio 19

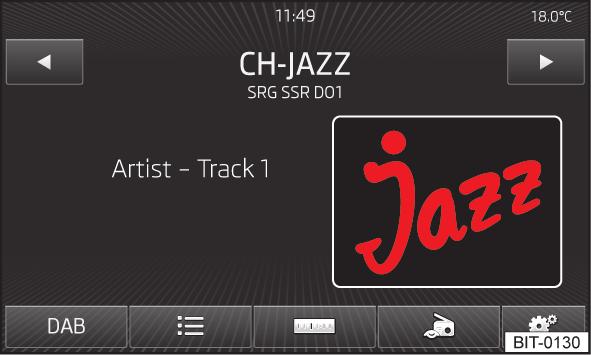

22 Observera I områden utan DAB-utsändningar visas vid DAB-radiofunktion symbolen. Betjäning Sändarinformation Bild 11 Sändarinformation Stationssökning Tryck på knappen RADIO. Spara radiosändare i minneslistan Ställ in önskad radiostation eller tryck lite längre tid på önskad station i minneslistan håll motsvarande funktionsknapp B» bild 10 på sidan 19 nedtryckt, tills en ljudsignal hörs. Välj den sparade radiostationen i stationslistan För varje frekvensområde (AM, FM, DAB) finns vardera 18 sparplatser tillgängliga. Tryck på knappen RADIO funktionsknappen för önskad radiostation B. Välja radiostation ur stationslistan Tryck på knappen RADIO eller / och välj önskad radiostation (om någon har ställts in). Stationslistan uppdateras kontinuerligt. Exempel på DAB-stationslista XYZ - en ensemble av DAB-stationer XYZ - DAB-station med namn XYZ XYZ - DAB-station med namn XYZ, som inte kan tas emot för tillfället XYZ (FM) - DAB-station med namn XYZ, som för närvarande endast kan tas emot i FM-frekvensområdet XYZ (DAB) - DAB-station med namn XYZ, som för närvarande endast kan tas emot i en annan DAB-ensemble Tryck på knappen RADIO DAB. Minneslista - Visa minneslista endast lagrade DAB-stationer Sändarinfo - Visa information om DAB-stationen, beskrivning (radiotext) och bilder 1) (t.ex. artistnamn eller program- och bildtyp, om sådan information sänds ut) Radiotext - endast radiotextvisning Slideshow - endast bildvisning; bilden visas på hela skärmen tills bildskärmen aktiveras genom att föra handen mot den igen. Inställning Tryck på knappen RADIO Extra inställningar. DAB-trafikmeddelanden - Till-/frånkoppling av DAB-meddelanden Andra DAB-meddelanden - Till-/frånkoppling av andra meddelanden (t.ex. varningar, regionalt väder, sportnyheter, ekonominyheter) DAB -> DAB programspårning - Till-/frånkoppling av automatisk DAB-stationsföljning i andra grupper Automatisk växling DAB -> FM - Till-/frånkoppling av automatisk växling från DAB till FM-frekvensområdet vid DAB-signalförlust L-band - Till-/frånkoppling av automatisk DAB-stationssökning i L-bandet 1) Om du pekar på bildskärmen i området vid beskrivningstexten (radiotextvisning), visas endast denna information. Om du pekar på bildskärmen i området för den visade bilden, visas endast bilder på bildskärmen. 20 Underhållning

23 DAB-stationsföljning Om en DAB-station ingår i flera ensembler, söks samma station i en annan ensemble vid dålig mottagningssignal. Automatiskt byte DAB - FM Vid dålig DAB-mottagning försöker apparaten hitta motsvarande FM-station för den inställda DAB-stationen. En förutsättning för automatiskt byte är att DAB- och FM-stationen sänder ut motsvarande stations-id. Då stationen tas emot via FM-frekvensområdet visas (FM) efter stationsnamnet. När motsvarande DAB-station åter kan tas emot, försvinner visningen (FM). När en DAB-station vid dålig mottagning inte heller kan hittas inom FM-frekvensområdet, tystnar radion och symbolen visas (DAB-signal inte tillgänglig). Om automatiskt stationsbyte inte önskas (t.ex. vid körning genom tunnlar, då mottagningen försvinner för en kort stund), kan den här funktionen kopplas från» Sidan 20. Radio 21

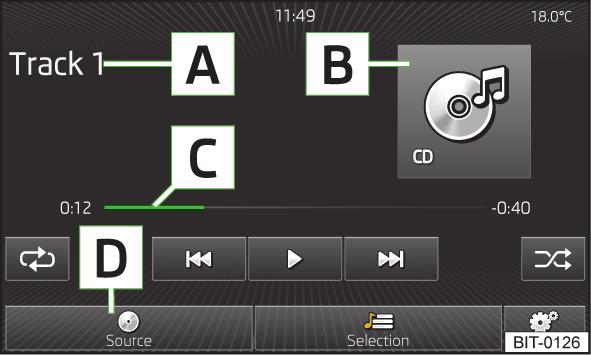

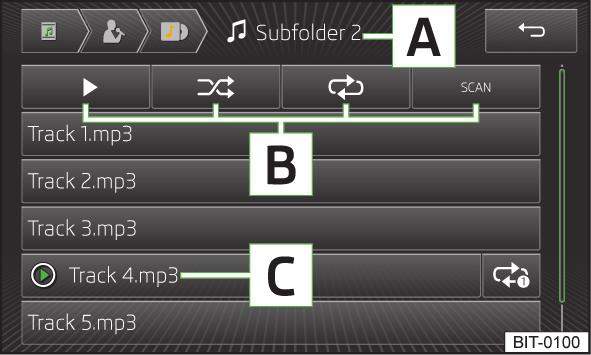

24 Media Inledning Handhavande Handhavande I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Bild 12 Media: Handhavande Apparaten gör det möjligt att spela upp ljud- resp. videofiler med olika format» Sidan 24, ansluta olika källtyper eller spara ljudfiler i Jukeboxens interna minne. Apparaten kan manövreras:» Sidan 22 via knapparna på apparaten; via funktionsknapparna på apparatbildskärmen; via informationsdisplayen. VIKTIGT Spara inga viktiga data i Jukeboxen, CD/DVD-media, Bluetooth -spelare, på SDminneskort och anslutna externa källor. ŠKODA påtar sig inget ansvar för filer resp. media som förlorats eller skadats. Mediainställningar Tryck på knappen MEDIA. Ljudbild - Audioinställningar» sidan 11, Audioinställningar Förvalta jukeboxen - Spara resp. ta bort från understödda ljud- resp. videoformat i det interna apparatminnet» Sidan 26 Mix/repeat inkl. undermapp - Till-/frånkoppling av uppspelning av spår i läget Mix/ upprepa inklusive undermappar i aktuell mapp Bluetooth - Inställningar för Bluetooth - funktion» Sidan 13 Video (filer) - Inställning av parametrar för den video som visas (ljusstyrka, färg, kontrast, format, norm) från en fil Video (ipod) - Inställning av parametrar för den video som visas (ljusstyrka, färg, kontrast, format, norm) från en ipod, ipad, iphone» Sidan 29 Trafikinformation (TP) - Till-/frånkoppling av trafikradio Extern AUX-apparat - Aktivering/deaktivering av ingången för den externa ljudkällan AUX Öppna huvudmeny Tryck på knappen MEDIA. När media har hämtats visas en källöversikt eller så spelas de senast spelade filerna upp. Bildbeskrivning A Information om den valda filen (t.ex. artistnamn, spårnamn) B den valda ljudkällan/visning av albumframsida (cover art) om det ligger i filen (ID3-etikett) eller finns i Gracenote -databasen C Visning av uppspelningstid samt återstående uppspelningstid D Val av källa Val av fil eller mapp i listan Mediainställningar Beskrivning av funktionsknappar för manövrering av ljudkällan Knapp Åtgärd Funktion / Trycka Uppspelning/Paus: Uppspelningen pausas på det aktuella stället och symbolen växlar till - efter ytterligare ett lätt tryck fortsätter uppspelningen från detta ställe Kort tryck a) Uppspelning av tidigare fil, från början 22 Underhållning

25 Knapp Åtgärd Funktion Kort tryck a) Uppspelning av aktuell fil, från början Långt tryck b) Snabbsökning bakåt i filen Kort tryck Uppspelning av nästa fil, från början Långt tryck b) Snabbsökning framåt i filen Trycka Trycka Trycka Trycka Till-/frånkoppling av upprepad uppspelning av mapp Till-/frånkoppling av upprepad uppspelning Till-/frånkoppling av slumpmässig uppspelning Uppspelningsautomatik i 10 sekunder c) a) Inom 3 sekunder efter start av uppspelningen. b) Ju längre knappen hålls intryckt desto snabbare är framåt/bakåt-scanningen. c) Scan-funktionen kan också aktiveras/deaktiveras med menyknappen 2» bild 1 på sidan 6. Symboler i bildskärmen Symbol Ljudet är avstängt Bluetooth -enhet Betydelse Informationsdisplay Information om aktuell ansluten extern källa och uppspelad fil visas på informationsdisplayen i kombiinstrumentet under menypunkten Ljud» Fordonets bruksanvisning, kapitel Informationsdisplay. Observera Vid aktiverad Trafikinformation (TP)» Sidan 19 eller DAB-meddelanden» Sidan 20 avbryts uppspelningen under ett trafikmeddelande. Ett trafikmeddelande kan avbrytas eller stängas av genom att trycka på motsvarande funktionsknapp i popup-fönstret på apparatbildskärmen. Efter att motorn stängts av och sedan startas igen fortsätter inte videouppspelning via en ipod, ipad, iphone. Bläddra i listan med spår/mappar Tryck på knappen MEDIA. Bild 13 Bläddra i listan med spår/mappar Bildbeskrivning A Visning av mappstrukturen, funktionsknappar för överordnade mappar B Funktionsknappar för manövrering av ljudkällan C spår som spelas upp just nu Observera Om en genomstruken symbol visas i fil- eller mapplistan stöds inte detta filformat av apparaten eller så är filen skadad och kan inte spelas upp. Källor Inledande information Information om installationsplatsen för externa källor» Fordonets bruksanvisning, kapitel Kommunikation. Anpassa källans uppspelningsvolym Källans uppspelningsvolym kan ändras genom att vrida inställningsratten. Beroende på den anslutna källan kan den utgående ljudvolymen ändras direkt på källan. Media 23

26 VARNING Placera aldrig externa källor på instrumentpanelen. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Placera aldrig externa källor i närheten av någon airbag. De kan vid utlösning av en airbag kastas bakåt i passagerarutrymmet och skada de åkande. Under färd får externa källor inte hållas i handen eller i knät. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Dra alltid anslutningskabeln från den externa källan så att den inte inkräktar på körningen. Observera Anslut önskad källa och tryck på knappen MEDIA Källa. CD/DVD - växlar till en ilagd CD/DVD» Sidan 27 USB - växlar till en extern datakälla som är ansluten via USB-ingången» Sidan 29 Jukebox - växlar till jukeboxen» Sidan 26 AUX - växlar till en extern källa som är ansluten till AUX-ingången» Sidan 28 ipod - växlar till en ipod (iphone, ipad) ansluten via MEDIA IN-ingången» Sidan 29 SD-kort 1 - växlar till ett isatt minneskort SD 1» Sidan 28 SD-kort 2 - växlar till ett isatt minneskort SD 2 BT-audio - växlar till en Bluetooth -spelare» Sidan 27 Anvisningar för manövrering av den externa källan finns i bruksanvisningen från respektive tillverkare. Välja källa Bild 14 Välja källa Källor och filformat som stöds Källor som stöds SD-minneskort:: SD, SDHC, SDXC CD/DVD-spelare: USB-källa: Övriga externa källor: Ljudfiler Videofiler Audio-CD (upp till 80 min), CD-ROM med kapacitet på upp till 700 MB; SACD, DVD±R/RW; Standard-DVD, DVD-Video och DVD- Audio USB-minne, USB-MP3-spelare, HDD (utan speciell programvara) Bärbara spelare (t.ex. ipod, ipad, iphone, MTP-spelare, Bluetooth -spelare 24 Underhållning

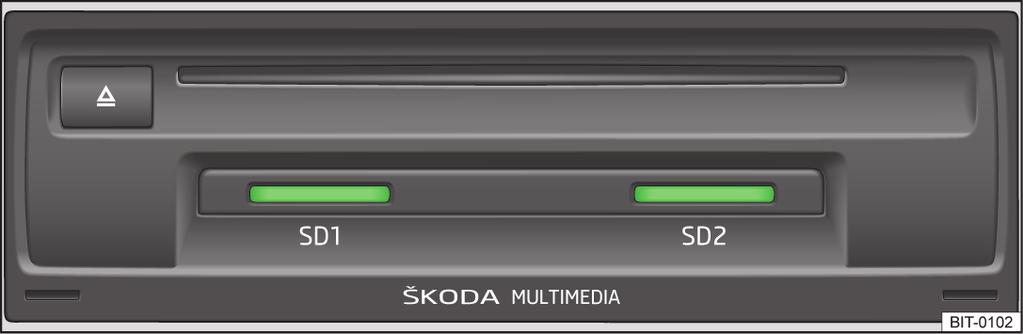

27 Datasystem Antal filer Codec-typ (filformat) Filändelse SD-minneskort och USB-minne: Ljudfiler Videofiler Versionen på filhanteringstabellen FAT (File Allocation Table) på den anslutna apparaten ska vara FAT16, VFAT, FAT32, exfat eller NTFS CD/DVD: SO9660, Joliet (nivå 1,2,3), UDF 1.x, UDF 2.x Från den valda källan kan max filer visas i mapplistan resp. i fillistan med alfabetisk ordning mp3 Windows Media Audio 7, 8, 9 och 10 wma asf MPEG-2/4 m4a m4b aac FLAC, WAW, OGG flac wav ogg MPEG-1/2 mpg mpeg ps avi ISO-MPEG4; DivX 3, 4 och 5; Xvid ISO-MPEG4 H. 264 (MPEG4 AVC) Spellistor m3u; pls; wpl; m3u8; asx Funktionen stöds inte Filegenskaper Albumbilder avi divx mp4 m4v Bitrate: max. 320 kbit/s Bitrate: max kbit/s MPEG-1/2 (Layer-3) Samplingsfrekvens: max. 48 khz Upplösning: max. 720x576 px Bildupplösning upp till 800x800 px. (jpg, jpeg, png, bmp, gif): I tillgängliga fall visas albumbilder (bilder på skivomslagen) av respektive media eller av Gracenote -databasen a). Bildfrekvens: mp4 m4v mov Windows Media Video 9 wmv max. 25 fps (resp. 30 fps vid användning av b-frames) Funktionen stöds inte a) Gracenote är en databas som är lagrad i apparaten med information och albumbilder (bilder på skivomslagen). Närmare information om datauppdateringar finns på ŠKODA-webbsidorna eller hos en ŠKODA Partner. När källan har anslutits börjar apparaten automatiskt att spela upp filerna i källan. Ordningen som filerna spelas upp i bestäms av de alfabetiskt ordnade filnamnen. Förutsättningar och begränsningar: För ljudfilerna visas vid uppspelning även lagrad extrainformation (t.ex. artist, spårnamn, albumbild) automatiskt. Apparaten testas med de vanligast förekommande produkterna och media på marknaden. Trots detta kan det förekomma att vissa apparater, media eller filer inte kan läsas eller spelas upp. Ljud- resp. videofiler skyddas av upphovsrättslig lagstiftning. Filer som skyddas via DRM-metoden kan inte spelas upp av mediaspelaren. Ju fler filer, mappar eller spellistor som finns på ett lagringsmedium, desto längre tid tar det att lagra ljud- resp. videofiler. Vi rekommenderar att skapa undermappar med filer (t.ex. ordnat efter artist- eller albumnamn) för att minska tiden för lagring av filerna. Under importen förlängs lagringstiden ytterligare. Namn på artist, album och titel för den återgivna filen kan visas, om denna information finns som en s.k. ID3-etikett. Om det inte finns någon ID3-etikett visas mappens namn. WMA-filerna (Windows Media Audio) kan endast spelas upp om de inte är DRMskyddade (Digital Rights Management). Dessa WMA-filer stöds inte av apparaten. Formatet Windows Media Audio 9 Voice stöds inte av mediaspelarna. För komprimering av MP3-filer rekommenderas en bitrate på minst 160 kbit/s. För ljudfiler med variabel bitrate kan visningen av återstående uppspelningstid variera. Visning av landsspecifika tecken (t.ex. för ID3-etikettinformation) beror på systemspråket och kan inte alltid garanteras. Media 25

28 Jukebox Ta bort filer Funktionen är tillgänglig då det finns ljud- resp. videofiler i jukeboxen. Tryck på knappen MEDIA Förvalta jukeboxen Radera. En meny med tillgängliga media visas. Välj önskat media bland dessa. Välj mapparna B eller filerna C. Tryck på knappen. Tryck på knappen Radera. Meddelandet Filerna har raderats. visas. Bild 15 Jukebox I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Via menyn Jukebox kan musik och video från media som stöds laddas till apparatminnet. Det finns ca 10 GB ledigt lagringsutrymme tillgängligt och filer kan lagras. Bildbeskrivning A Visning av mappstruktur B Mapp C Fil D Funktionsknapp för import till jukeboxen E Funktionsknappar för överordnade mappar Importera filer Tryck på knappen MEDIA Förvalta jukeboxen Importera. En meny med tillgängliga media visas. Välj önskat media bland dessa. Välj mapparna B eller filerna C. Tryck på knappen D. Meddelandet Importen avslutad. (X av Y fil(e)r importerad(e)) Importen avslutad. visas. Tryck på knappen OK. Visa tillgängligt lagringsutrymme: Under import eller radering av filer visas det aktuella lagringsutrymmet på bildskärmen. Ledig: - storlek på använt minne Upptagen: - storlek på ledigt minne Filutrymme: - antal filer som kan importeras (max ) Fillista Filerna som lagrats i jukeboxens interna minne sorteras och ordnas i följande kategorier enligt de ID3-etikettbaserade filegenskaperna. Uppspelningen startas genom att välja en kategori och en position inom kategorin. F G H I J K Spellista Artist Album Genre Titel Video Observera Innehållet på upphovsrättsskyddade CD/DVD-skivor kan inte kopieras till jukeboxen. Filer som redan kopierats identifieras automatiskt och är inte tillgängliga för ny kopiering (visas i grått). Tryck på knappen OK. 26 Underhållning

29 Kopiering och samtidig uppspelning av ljud- resp. videofiler i CD/DVD-spelaren är inte möjlig. Namn på artist, album och titel för den återgivna filen visas automatiskt, om denna information finns som en s.k. ID3-etikett. Om det inte finns någon ID3-etikett visas endast mappens namn. Bluetooth -spelare Anslutning av en Bluetooth -spelare till apparaten» Sidan 34. Snabb anslutning kan ske om detta stöds av Bluetooth -spelaren. Om en PINkod visas i Bluetooth -spelarens display eller på apparatbildskärmen ska denna bekräftas. Beroende på vilken apparat som används startas och hanteras media via den bärbara spelaren eller via apparaten. Observera Eventuella anslutningsfrågor i Bluetooth -spelaren ska beaktas. PIN-koden matas bara in en gång. Redan anslutna Bluetooth-apparater kopplas automatiskt till apparaten när de befinner sig inom räckvidd. Flera Bluetooth -spelare kan anslutas till apparaten, men endast en spelare kan vara aktiv. Bluetooth-protokoll A2DP och AVRCP ( ) stöds. Vi rekommenderar att maximal ljudvolym ställs in på den bärbara spelaren. De mediafunktioner som stöds beror på den Bluetooth -spelare som används. CD/DVD Bild 16 CD/DVD-schakt CD/DVD-facket sitter i förvaringsfacket på passagerarsidan. Lägga i/mata ut CD/DVD Skjut in en CD/DVD, med textsidan uppåt, i facket tills den dras in automatiskt. Uppspelningsfunktionen startar automatiskt. Tryck på knappen - CD/DVD-skivan matas ut. Om den utmatade skivan inte tas bort inom 10 sekunder, dras den av säkerhetsskäl in igen. Då växlas däremot inte till CD/DVD-källan. VARNING Denna laserprodukt överensstämmer vid tillverkningstillfället med de nationella/internationella normerna DIN EN : och DHHS Regel 21 CFR Underkapitel J och kategoriseras som laserprodukt Klass 1. Laserstrålen i denna Klass 1-laserprodukt är så svag att den inte utgör någon fara vid avsedd användning. Produkten är utformad så att laserstrålen begränsas till apparatens insida. Detta innebär dock inte att lasern som är inbyggd i huset utan sitt hus inte skulle kunna klassas som en laserprodukt i en högre klass. Av denna anledning får apparatens hus under inga omständigheter öppnas. VIKTIGT CD-skivor med texten "Lägg ej i spelare utan iläggssläde" eller "Eco Disc" får aldrig läggas i den interna enheten för uppspelning. Om en andra CD/DVD matas in samtidigt som ett ilagt medium matas ut, kan spelaren i apparaten skadas. Utmatningen av CD/DVD-skivan tar några sekunder efter att knappen tryckts in. Under denna tid är spärren framför CD/DVDschaktet öppen. Invänta alltid utmatningen av mediet innan du försöker skjuta in en ny CD/DVD. Om CD/DVD-skivan har en mekanisk skada, inte kan läsas eller har lagts i felaktigt, visas följande meddelande på bildskärmen Fel: CD, resp. Fel: DVD. Kontrollera CD/DVD-skivan och stoppa in den korrekt i spelaren. Om meddelandet visas på nytt ska du prova med en annan CD/DVD-skiva och vid behov vända dig till en ŠKODA-fackverkstad. Vid för hög eller för låg yttertemperatur kan enheten sluta fungera tillfälligt. Som skydd för CD/DVD-skivan samt lasern är växlaren utrustad med en temperaturkontakt. Om innertemperaturen i apparaten är för hög, tas inte längre någon CD/DVD emot. Apparaten kopplas om till det senast aktiva drifttillståndet. Använd aldrig vätskor som bensin, förtunning eller rengöringsmedel för grammofonskivor, eftersom ytan på CD/DVD-skivan kan skadas! Utsätt aldrig CD/DVD-skivan för direkt solstrålning! Media 27

30 Använd endast lämpliga skrivverktyg för att skriva på en CD/DVD-skiva. Klistra inget på CD/DVD-skivan! Observera Ojämna vägar och starka vibrationer kan ge upphov till att CD-skivan "hoppar". Vid kyla eller efter regnskurar kan det komma in fukt (kondens) i CD-spelaren. Detta kan orsaka hopp i uppspelningen eller förhindra uppspelning. I dessa fall måste man vänta tills fukten har avdunstat. Om en CD/DVD är smutsig ska den aldrig rengöras i spårriktningen, utan med en mjuk luddfri trasa inifrån och utåt. Vid kraftig nedsmutsning rekommenderar vi att CD/DVD-skivan rengörs med ett i handeln förekommande rengöringsmedel för CD/DVD-skivor och torkas. CD/DVD-skivor som är kopieringsskyddade enligt DRM-metoden eller som du har bränt själv, kan i vissa fall inte eller endast i begränsad omfattning spelas upp. De lokala lagbestämmelserna gällande upphovsrätt ska beaktas. CD/DVD-spelaren innehåller inga delar som kräver skötsel eller kan repareras. Om CD/DVD-spelaren är defekt ska en ŠKODA-fackverkstad kontaktas. SD-minneskort Tryck på knappen MENU Ta bort SD-kort 1 säkert eller Ta bort SD-kort 2 säkert. Tryck på det inskjutna SD-minneskortet. SD-minneskortet "hoppar" ut i utmatningsläge. SD-minneskort tomt eller data ej läsbar Om ett SD-minneskort sätts i, på vilket det inte finns några data eller några läsbara data, växlar driften efter laddningsförloppet inte om till SD-minneskortet. På grund av olika kvalitetskrav från korttillverkarna går det inte alltid att garantera uppspelning från SD-minneskort. Några resp. alla filer på SD-minneskortet kan inte spelas upp eller så är uppspelningen av dem begränsad. Använd endast normalstora SD-kort. Om SD-kort med adapter (flerdelade SDkort) används kan SD-kortet lossna från adaptern under körning på grund av vibrationer i bilen. Kortdelar kan då fastna i enheten och orsaka funktionsfel. Vi rekommenderar att SD-minneskort av Klass 4 och högre används för högsta möjliga åtkomsthastighet. Förvara alltid SD-minneskort i lämpliga fodral för att skydda dem mot smuts, damm och andra skador. AUX-ingång Externa audiokällor som är anslutna till AUX-ingången, kan inte manövreras via apparaten. För AUX-uttaget används en stereokontakt på 3,5 mm. För externa audiokällor som inte har denna stereokontakt, måste en adapter användas. Bild 17 SD-fack SD-minneskortfacken sitter i förvaringsfacket på passagerarsidan. Skjuta in SD-minneskort Skjut in SD-minneskortet i minneskortfacket, med det avfasade hörnet först vänt åt höger, tills det "snäpper in i läge". Uppspelningsfunktionen startar automatiskt. Ta ur SD-minneskort Beroende på utrustning: VIKTIGT AUX IN-ingången får endast användas för audiokällor! Observera Om en extern audiokälla, vilken är utrustad med en adapter för extern strömförsörjning, är ansluten via AUX-porten kan det hända att audiosignalen störs. Detta är beroende av kvaliteten på den adapter som används. 28 Underhållning

31 USB-ingång Externa källor som är anslutna till USB-ingången kan manövreras via apparaten. Innan man tar ut USB-enheten ska man göra följande: Tryck på knappen MENU Ta bort USB-minne säkert. Endast USB-enheter med specifikation 1.x och 2.x eller högre och med stöd för USB 2.x (dataöverföringshastigheten motsvarar maximalt hastigheten för USB 2.x) kan anslutas. USB-enheter upp till hastighetsklassen 480 Mbit/s stöds. Vissa användningsalternativ för MTP-spelaren (Media Transfer Protocol), t.ex. betygsättning av musikspår samt videouppspelning, stöds inte. Använd ingen USB-förlängningskabel eller adapter. Dessa kan påverka apparatens funktion. Det finns inte stöd för USB-hubbar. Bildskärm - Inställning av ljusstyrka, kontrast och färgdjup för videon som visas (under uppspelning enligt NTSC-normen alternativet för inställning av färgton) Format: - Inställning av visningsförhållandet för bildskärmen AV-standard: 1) - Inställning av tv-format Automatiskt - automatiskt val av standard PAL - Val av norm för PAL-färgsignalens kodningsstandard (Phase Alternating Line) NTSC - Val av norm för NTSC-färgsignalens kodningsstandard (National Television System(s) Committee) Observera Vissa användningsalternativ för ipod, iphone eller ipad, t.ex. betygsättning av musikspår eller tilldelning av spår till en "On-the-go"-spellista, stöds inte. Vissa användningsalternativ för ipod -enheten, t.ex. Cover Flow eller videouppspelning, stöds endast vid användning av en rödmärkt förlängningskabel. Viktig information om hantering av din ipod, iphone eller ipad finns i den externa källans bruksanvisning. Vi rekommenderar att programvaran i den externa källan uppdateras regelbundet. MEDIA IN-ingång Externa källor, som t.ex. ipod, ipad eller iphone, som är anslutna till MEDIA INingången, kan manövreras via apparaten. För anslutning av externa källor finns förlängningskablar tillgängliga från ŠKODA Originaltillbehör. Efter anslutning via förlängningskabel startar laddning av ipod -, iphone - eller ipad -batteriet sedan tändningen slagits på. Sortera spårnamn från en ansluten apparat (ipod, ipad, iphone ) Video (endast när en adapter som är märkt med rött används) - Video-titellistor, filmer, musikvideos, TV-program, video-podcasts, hyrfilmer. Musik - Spellistor, artister, album, spår, podcasts, genrer, kompositörer, ljudböcker. Ställa in video Tryck på knappen MEDIA Video (ipod). 1) Samma norm måste även vara inställd på den externa källan. En felinställd AV-norm kan leda till dålig videokvalitet. Det kan innebära att ingen bild visas eller att bilden endast är svartvit. Media 29

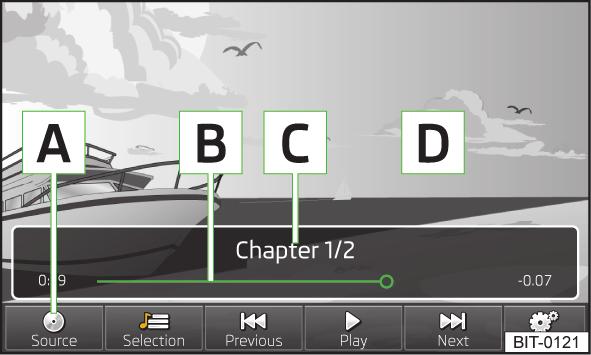

32 DVD-Video Huvudmeny Bild 18 DVD-Video: Huvudmeny Starta och spela upp video Videouppspelningen startar automatiskt sedan ett medium matats in i CD/DVDfacket. eller Tryck på knappen MENU A» bild 18 på sidan 30. CD/DVD - Val av den ilagda DVD-skivan Media och format som stöds DVD-Video DVD-Audio DVD-A/V I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen MENU. Bildbeskrivning A Val av videokälla B Visning av uppspelningstid samt återstående uppspelningstid, positionen kan flyttas inom speltiden C Information om den valda videofilen (t.ex. videotitel, kapitel) D Område för videovisning Öppning av DVD-menyn Videoinställningar VIKTIGT Av säkerhetsskäl stängs videouppspelningen av vid hastigheter över 5 km/h och följande meddelande visas: Bilen är i rörelse. Visningen har stängts av för din säkerhet. Uppspelning av ljudspår fortsätter. Spelarens regionkod är inställd för marknaden där den sålts. Om följande meddelande visas: DVD:ns landskod stämmer inte med apparatens landskod. Kan ej spelas upp., ska en ŠKODA-återförsäljare uppsökas. Hantera videouppspelning Knapp Åtgärd Funktion / Trycka Kort tryck (inom 3 sekunder efter att videouppspelningen har startat) Kort tryck (efter 3 sekunder från det att videouppspelningen har startat) Uppspelning/Paus: Uppspelningen pausas på det aktuella stället och symbolen växlar till - efter ytterligare ett lätt tryck fortsätter uppspelningen från detta ställe Uppspelning av föregående video Uppspelning av aktuell video, från början Långt tryck a) Snabbsökning bakåt i videon Kort tryck Uppspelning av nästa video Långt tryck a) Snabbsökning framåt i videon a) Ju längre knappen hålls intryckt desto snabbare är framåt/bakåt-scanningen. 30 Underhållning

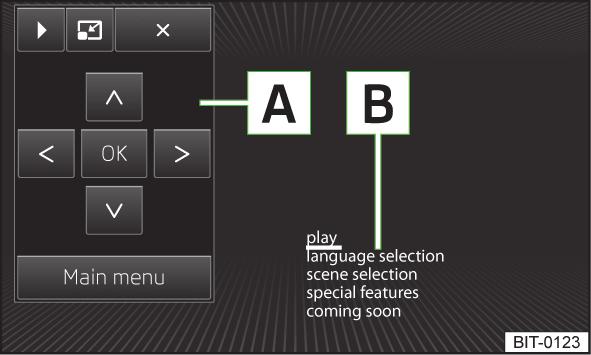

33 Användning av DVD-meny Bild 19 DVD-meny DVD-menyn visas automatiskt när det ilagda DVD-videomediet har lästs in eller när aktiveras under uppspelning. Bildbeskrivning A Funktionsknappar för manövrering av DVD-menyn B DVD-menyn som visas Ställa in video Tryck på knappen MENU. Ljudbild - Audioinställningar Format: - Inställning av storlek för den uppspelade videon Automatisk - Anpassning av storleksförhållandet för bildskärmen 16:9 - Storleksförhållande 16:9 4:3 - Storleksförhållande 4:3 14:9 - Storleksförhållande 14:9 47:20 - Storleksförhållande 47:20 Ljudkanal: - Val av ljudkanal i menyn som visas Undertext: - Val av textning i menyn som visas Inget val - Utan textning Val av textning från DVD-Videomenyn DVD-Video 31

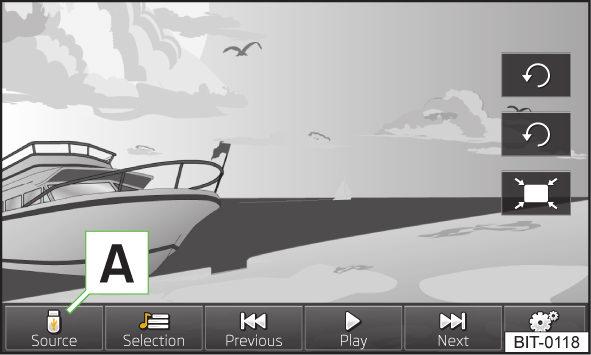

34 Bilder Huvudmeny Bild 20 Bilder: Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen MENU. Bildbeskrivning A Val av bildkälla Val av bild eller mapp i listan Bildinställningar Bildstorleken kan ändras genom beröring med två fingrar på bildskärmen, genom att fingrarna förs mot eller från varandra. Bilden kan flyttas genom fingerberöring och -rörelse i önskad riktning. Stödda filtyper Filtyp Stödda format Bilder jpg, jpeg, png, bmp, gif Användning Använda bildvisning Knapp Åtgärd Funktion Trycka Visning av föregående bild / Trycka Sätta på/stänga av Slideshow Trycka Visning av nästa bild Trycka Rotera bilden 90 åt vänster Trycka Rotera bilden 90 åt höger 2» bild 1 på sidan 6 Välja bildkälla Trycka Rotera åt vänster eller höger Tryck på knappen MENU A» bild 20 på sidan 32. Visning av maximal bildstorlek med bibehållet storleksförhållande Förstora eller förminska bild CD/DVD - växlar till en ilagd CD/DVD USB - växlar till extern datakälla som är ansluten via USB-porten SD-kort 1 - växlar till ett isatt minneskort SD 1 SD-kort 2 - växlar till ett isatt minneskort SD 2 Ställa in bildvisning Tryck på knappen MENU. Bildvisning - Inställning av bildvisning Helskärm Visning av maximal bildstorlek med bibehållet storleksförhållande Automatiskt - Fullskärmsvisning Visningstid - Inställning av visningstid i Slideshow 5 s 10 s 15 s 30 s Upprepa slideshowen - Sätta på/stänga av upprepning av Slideshow, dvs. när den sista bilden har visats startar bildvisningen om från början 32 Underhållning

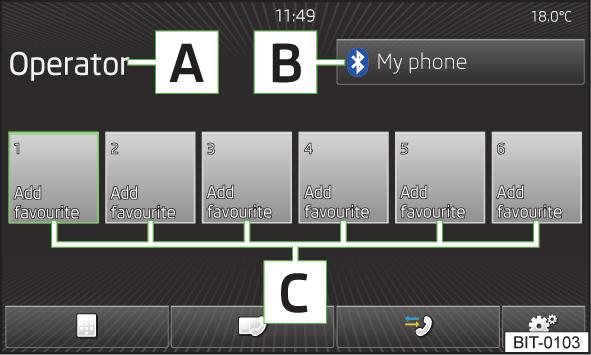

35 Telefon Telefon Inledande information Menyn Telefon är endast tillgänglig när tändningen och Bluetooth -funktionen är inkopplad. För att ansluta en mobiltelefon med handsfree-anordningen, krävs det att de båda apparaterna kopplas ihop.» Sidan 34 När enheten har kopplats in börjar anslutningen 1) till den senast anslutna mobiltelefonen 2). Ytterligare information» Sidan 34. Huvudmeny Bild 21 Telefon: Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny Tryck på knappen PHONE. Möjliga felmeddelandet Meddelande Slå på tändningen för att använda Bluetooth-funktionen. Slå på Bluetooth. Inga Bluetooth-apparater kopplade. Bildbeskrivning A B C Slå till tändningen. Åtgärd Slå till Bluetooth -funktionen» Sidan 13. Koppla till mobiltelefonen med handsfreeanordningen.» Sidan 34 Namn på mobiloperatören Namn på den anslutna telefonen/funktionsknapp för mobiltelefonsökning eller lista med parkopplade mobiltelefoner Snabbval för favorittelefonnummer» Sidan 35 direkt inmatning av ett telefonnummer» Sidan 36 Visa telefonboken» Sidan 36 Visa samtalslistan (om det finns aktuella missade samtal visas symbolen med indikation om antalet missade samtal)» Sidan 37 Inställningar i telefondrift» Sidan 37 Symboler i bildskärmen Symbol Betydelse Telefonbatteriets laddningsnivå a) Signalstyrka a) Roaming (framför mobiloperatörens namn) a) Missat samtal Pågående samtal a) Denna funktion stöds endast av vissa mobiltelefoner. 1) När tändningen och Bluetooth -funktionen är inkopplade. 2) För framgångsrik automatisk anslutning ska anslutningen ställas in som "auktoriserad" på vissa telefoner. Om denna inställning inte har gjorts måste användaren bekräfta varje anslutningsförsök från mobiltelefonen. Telefon 33

36 Koppla ihop mobiltelefon och handsfree-systemet Inledande information I den Bluetooth -enhet som ska anslutas visas handsfree-systemet som SKODA_BT_wxyz. I positionen wxyz visas de sista fyra symbolerna i fordonets VIN-kod. Handsfree-systemets namn kan ändras» Sidan 13. Villkor för korrekt anslutning Tändningen är inkopplad. Bluetooth -funktionen och -synligheten för handsfree-systemet» Sidan 13 och mobiltelefonen är aktiverade» Mobiltelefonens bruksanvisning. Automatisk anslutning När enheten har kopplats in börjar anslutningen 1) till den senast anslutna mobiltelefonen 2). Om ingen anslutning sker försöker systemet att ansluta till tidigare anslutna telefoner. Under den automatiska anslutningsprocessen listas funktionsknapparna: - Visar lista med de mobiltelefoner som systemet försöker ansluta till, med möjlighet att välja anslutning till någon av de visade telefonerna Söka telefon - Sökning efter en mobiltelefon» Sidan 34 Bryta förbindelsen Genom att man drar ut tändningsnyckeln (på fordon med KESSY-systemet, då man slår av tändningen och öppnar förardörren). Genom frånkoppling av handsfree-systemet eller deaktivering av Bluetooth i mobiltelefonen. Genom att koppla från Bluetooth i enheten» Sidan 13. Koppla från eller radera den parkopplade enheten i listan över parkopplade enheter» Sidan 13. Eventuella symboler i listan över hittade eller parkopplade enheter Symbol Betydelse Enheter med stöd för handsfree-system (Bluetooth -profil HFP) a) Enheter som är anslutna med handsfree-systemet via Bluetooth -profil HFP a) Bluetooth -spelare (Bluetooth -profiler A2DP och AVRCP) b) Bluetooth -spelare som är ansluten via Bluetooth -profil A2DP och AVRCP b) a) HFP är en Bluetooth -profil som har stöd för handsfree-system. b) A2DP och AVRCP är Bluetooth -profiler som har stöd för multimediafunktioner. Observera Maximalt antal parkopplade enheter är 20. Om detta antal uppnås raderas den enhet som varit inaktiv längst när en ny enhet parkopplas. Anslutning från handsfree-systemet Tryck på knappen PHONE. Om mobiltelefonen redan var parkopplad och om det inte sker någon automatisk anslutning bör man kontrollera att Bluetooth -funktionen och -synligheten är aktiverad på telefonen. Tryck på funktionsknappen B» bild 21 på sidan 33 för att kontrollera att Bluetooth -enheten finns med i listan över parkopplade enheter. Om ingen mobiltelefon är parkopplad med handsfree-systemet visas meddelandet Sök efter och anslut en mobiltelefon.. Om en mobiltelefon är ansluten till handsfree-systemet, tryck på funktionsknapp B» bild 21 på sidan 33. Tryck på knappen Söka telefon. När sökningen är klar visas meddelandet Apparatsökningen avslutad. 1) När tändningen och Bluetooth -funktionen är inkopplade. 2) För framgångsrik automatisk anslutning ska anslutningen ställas in som "auktoriserad" på vissa telefoner. Om denna inställning inte har gjorts måste användaren bekräfta varje anslutningsförsök från mobiltelefonen. 34 Telefon

37 Tryck på Resultat efter eller under sökningen. En lista över hittade Bluetooth -enheter visas (om man inte trycker på knappen Resultat visas listan automatiskt efter 25 sekunder). Välj den mobiltelefon du vill parkoppla. Bekräfta parkopplingen på mobiltelefonen. I anslutning, beroende på typ av mobiltelefon: ange den PIN-kod som visas i enhetens bildskärm inom 30 sekunder i mobiltelefonen eller bekräfta den PIN-kod som visas i mobiltelefonens display inom 30 sekunder, i enheten och i mobiltelefonen. Om mobiltelefonen har stöd för Bluetooth -profilerna A2DP och AVRCP kan man få förfrågan om man vill ansluta telefonen som Bluetooth -spelare. Om sökningen gick fel, kontrollera om alla villkor för lyckad parkoppling är uppfyllda» Sidan 34 och upprepa hela proceduren. Under den sökningen listas funktionsknapparna: Hjälp Resultat Avbryta sökningen Indikering av hjälpen Visar sökresultat löpande, med möjlighet att välja de Bluetooth-enheter som redan hittats Anslutning från mobiltelefon Vid anslutnng från mobiltelefon måste man följa mobiltelefonens bruksanvisning. Låt den apparat som ska anslutas söka efter tillgängliga Bluetooth -enheter. Välj handsfree-systemet i listan över funna Bluetooth -enheter. I anslutning, beroende på typ av mobiltelefon: ange en PIN-kod på minst 4 siffror och bekräfta; bekräfta den identiska PIN-koden i enhetens display inom 30 sekunder eller ange den PIN-kod som visas i enhetens bildskärm inom 30 sekunder i enhetens, samt mobiltelefonens display. Förbindelse med en annan parkopplad mobiltelefon Bekräfta med funktionsknappen B» bild 21 på sidan 33 i huvudmenyn Telefon. Välj den parkopplade mobiltelefonen som ska anslutas till handsfree-systemet. Bekräfta anslutningen genom att trycka på Ersätt. Snabbval av ett telefonnummer Funktionsknapparna för snabbval C» bild 21 på sidan 33 möjliggör direkt val av tidigare tilldelade telefonnummer. Det finns sex funktionsknappar tillgängliga. Tilldela telefonnummer Tryck på en icke använd funktionsknapp för snabbval C» bild 21 på sidan 33. Telefonboken öppnar sig. Klicka på önskad telefonkontakt eller ev. telefonnumret. Tilldelning kan också ske i telefonlägets inställningar» Sidan 37. Välj tilldelat telefonnummer Tryck på önskad funktionsknapp för snabbval C» bild 21 på sidan 33. Ändra tilldelat telefonnummer Tryck längre på önskad funktionsknapp för snabbval C» bild 21 på sidan 33. Telefonboken öppnar sig. Klicka på önskad telefonkontakt eller ev. telefonnumret. Ändringen kan också ske i telefonlägets inställningar» Sidan 37. Avlägsna telefonnummer Knappen Användarprofil Hantera favoriter. Tryck på tilldelad funktionsknapp för snabbval C. Parkopplingen kan när som helst avbrytas genom att man trycker på Avbryt. Telefon 35

38 Direkt inmatning av ett telefonnummer Tryck på knappen PHONE. En dialogruta för inmatning av telefonnummer visas» bild 22. Bild 22 Direkt inmatning av ett telefonnummer Radera siffror Val av inmatat telefonnummer 1) Inlägg av ett förval 2), om tilläggsmöjligheten är påslagen i telefoninställningarna» Sidan 37 Inmatningsbildskärmen fungerar samtidigt som alfanumerisk knappsats när man söker efter kontakter i telefonboken. Om t.ex. siffrorna 32 matas in visas kontakterna med bokstavsordningen DA, FA, EB o. dyl. Varje kontakt kan väljas genom att man trycker på motsvarande funktionsknapp för önskad kontakt. Telefonbok Tryck på knappen PHONE. I den interna telefonboken finns lediga minnesplatser till förfogande. Varje kontakt kan innehålla upp till 5 telefonnummer. Ladda och uppdatera telefonbok Efter första anslutningen av mobiltelefonen till handsfree-systemet börjar systemet ladda telefonboken från telefonen och från SIM-kortet 3) till minnet i styrdonet. Om telefonboken som laddats ner från telefonboken når kontakter avslutas nedladdningen och meddelandet Kontakterna har inte importerats fullständigt visas. Endast de redan laddade kontakterna är tillgängliga. Vid varje kommande förbindelse för mobiltelefon med handsfree-anordning sker endast en uppdatering av telefonboken. Den telefonbok som sparades vid den senaste uppdateringen står till förfogande. Nya lagrade telefonnummer visas först efter att uppdateringen avslutats. Om något fel uppstår under det att telefonboken laddas visas följande meddelande i bildskärmen Importen misslyckades. Försök igen och kontrollera om Bluetooth-apparaten tillåter anslutningar. Uppdateringen kan startas manuellt med en funktion i telefonlägets inställningar» Sidan 37. Sök kontakt Genom att man trycker på Sök öppnas inmatningsskärmen för sökning i telefonboken» Sidan 8. Välj kontakt Genom att man trycker på funktionsknappen för önskad kontakt startas valet av telefonnummer. Om en telefonkontakt innehåller flera telefonnummer visas en meny med telefonnumren om man trycker på funktionsknappen för kontakten. Kontaktdetaljer Om man trycker på visas kontaktdetaljer. 1) Om inget telefonnummer är inmatat, kommer efter ett tryck på knappen det senast valda numret att visas. 2) Om tilläggsmöjligheten för ett förval är påslagen, men förvalet inte är inmatat i telefoninställningarna, kommer det senast valda numret att visas i inmatningsfältet efter ett tryck på knappen. När ett förval har definierats och ett nummer har matats in på inmatningsraden, läggs förvalet till framför telefonnumret när knappen har tryckts in, och anslutningen påbörjas. 3) En del mobiltelefoner har inte stöd för laddning av kontakter från SIM-kortet. 36 Telefon

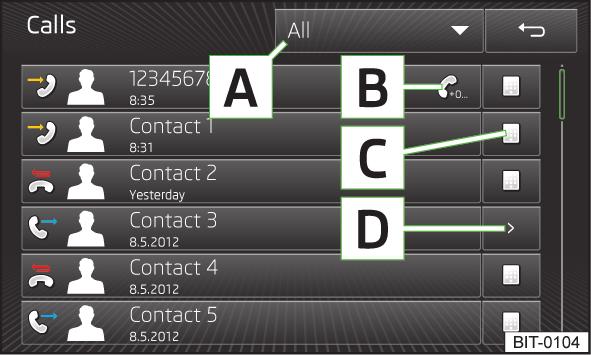

39 Samtalslistor Tryck på knappen PHONE. En samtalslista visas» bild 23. A B C D Bild 23 Samtalslistor Funktionsknapp för val av visning Alla - Lista alla samtal Missade samt. - Lista över missade samtal Slagna nummer - Lista över valda nummer Mottagn. samt. - Lista med mottagna samtal Val av ett nummer med definierat förval» sidan 37, Inställningar i telefonläge Inmatning av telefonnumret i bildskärmen för anpassning av valet Visar kontaktdetaljer Genom att man trycker på funktionsknappen med en kontakt eller ett telefonnummer som visas startas valet. Inställningar i telefonläge Tryck på knappen PHONE. Meny med inställningar i telefonläge Välja telefon - Sök efter tillgängliga telefoner/lista över anslutna telefoner/val av telefon Söka telefon - Sök efter en mobiltelefon Bluetooth - Bluetooth -inställningar» Sidan 13 Användarprofil - Inställningar av användarprofilen 1) Hantera favoriter - Inställning av funktionsknappar för snabbval av telefonkontakt, möjlighet att lägga till och radera kontakter Röstbrevlådenr.: - Inmatning av röstbrevlådenummer Ange här - Inmatning av telefonnummer till mailbox Riktnummer: - Till-/frånkoppling av möjligheten att tilldela ett förval till ett telefonnummer. Vid inkoppling av denna funktion visas i en del menyer knappen för tillägg av ett förval Ange här - Inmatning av förval av ett telefonnummer Sortera enligt: - Telefonboksordning Efternamn - Tilldelning efter kontaktnamn Förnamn - Tilldelning efter kontaktens förnamn Importera kontakter - Starta uppdatering av telefonboken, uppgift om antal importerade kontakter och kontakter som är sparade i telefonboken Radera andra användarprofiler - Radera andra användarprofiler (kontakter, inställning av ordning för telefonsamtal, samtalslistor, snabbvalstangenters tilldelade kontakter) Vidarekoppla samtal - Ordning för telefonsamtal i samtalslistan, med början med nyaste eller äldsta samtalet Påminnelse: Glöm inte mobiltelefonen - Till-/frånkoppling av påminnelse om ansluten telefon när man slår av tändningen och drar ut tändningsnyckeln (på fordon med KESSY-systemet: när man stänger av tändningen och öppnar förardörren) Välja ringsignal - Val av ringsignal när den anslutna mobiltelefonen inte har stöd för in-band ringing-funktionen 2) Visa bilder för kontakter - Till-/frånkoppling av visning av kontaktbilden från telefonen 3) 1) I systemminnet sparas användarprofilerna till de fyra senast använda mobiltelefonerna. 2) In-band ringing-funktionen ger dig möjlighet att använda mobiltelefonens ringsignal. 3) Denna funktion stöds endast av vissa mobiltelefoner. Telefon 37

40 Telefonsamtal Telefonsamtal Utgående samtal Under uppringningen visas numret eller namnet på kontakten i bildskärmen. Anslutningen kan avbrytas genom att man trycker på. Mottagna samtal När det ringer visas numret eller namnet på kontakten i bildskärmen. Följande funktioner kan utföras: - svara inkommande samtal - tysta ner rington - avvisa inkommande samtal Uppringarbild - visa detaljer för den som ringer Pågående samtal Under samtalet visas telefonnummer eller kontaktnamn och tiden som samtalet pågått. Följande funktioner kan utföras, beroende på sammanhang: - Parkera samtal - Stänga av mikrofonen - Slå på mikrofonen - Avsluta samtal Visa bild på eller detaljer för den som ringer eller den man ringer till Pågående konferens Följande funktioner kan utföras, beroende på sammanhang: - Parkera konferens - Lämna konferensen tillfälligt (den fortsätter i bakgrunden) - för att återgå till den pausade konferensen - Stänga av mikrofonen - Slå på mikrofonen - Avsluta konferens Visa konferensbild - konferensdetaljer Konferensdetaljer Under en pågående konferens trycker man på konferensbilden för att lista de andra konferensdeltagarna. Beroende på typ av mobiltelefon kan följande funktioner utföras: Deltagare - Visa detaljer om deltagare - Samtal med en deltagare utanför konferensen - Avsluta samtal med en konferensdeltagare Informationsdisplay Multifunktionsratt Konferens Konferens är ett gemensamt telefonsamtal med minst tre och maximalt sex deltagare. Starta konferens/bjud in fler deltagare Ringa nästa samtal under det att konferens eller samtal pågår. Tryck på vid nytt samtal. Bild 24 Multifunktionsratt: Manöverknappar och inställningsrattar För att föraren vid manövrering av telefonen ska avledas så lite som möjligt från trafikskeendet, finns knappar och rattar placerade på ratten för enkel manövrering av grundfunktionerna i telefonen. 38 Telefon

41 Knapparna och inställningsrattarna är endast till för funktionerna som visas i kombiinstrumentets informationsdisplay. Knapparna och inställningsrattarna manövrerar funktionerna i det driftläge, i vilket telefonen befinner sig i. Om parkeringsljuset är inkopplat är knapparna och inställningsrattarna på multifunktionsratten också belysta. Inställningsratt 1 Åtgärd Kort tryck Vrid uppåt Vrid neråt Knapp 2 Åtgärd Kort tryck Dubbel kort tryckning Långt tryck Knapp 3 Åtgärd Kort tryck Långt tryck Inställningsratt 4 Åtgärd Kort tryck Vrid uppåt Vrid neråt Knapp 5 Åtgärd Mute (MUTE) öka ljudstyrkan minska ljudstyrkan Funktion Funktion Slå på röststyrning, avsluta akustisk signal, möjlighet till nytt röstkommando Slå från röststyrning Slå från röststyrning Funktion Ta emot samtal, avsluta samtal, ingång till telefonens huvudmeny, samtalslista, ring upp vald kontakt Avvisa samtal, återuppringning av det senaste samtalet (redial) Funktion Bekräfta den valda menypunkten Visa samtalslista tidigare menypunkt Visa samtalslista efterkommande menypunkt Funktion Kort tryck Lämna telefonmeny Telefonsamtal i informationsdisplayen Beroende på sammanhang kan följande funktioner visas i informationsdisplayen. Mottagna samtal Ta emot - Svara på samtal Avvisa - Avvisa samtal Ignorera - Tysta ner rington Utgående samtal Avsluta - Avsluta samtal Pågående samtal Avsluta - Avsluta samtal Park. samt. - Parkera samtal Ta emot - För att återgå till det parkerade samtalet Mik. av - Stäng av mikrofonen Mik. på - Slå på mikrofonen Pendla - Växla mellan två pågående samtal Konferens Park. samt. - Pausa konferens Ta emot - För att återgå till det parkerade samtalet Mik. av - Stäng av mikrofonen Mik. på - Slå på mikrofonen Avsluta - Avsluta samtal Pendla - Växla mellan två pågående samtal Konferens - lägg till konferensdeltagare Symboler i informationsdisplayen Symbol Betydelse Telefonbatteriets laddningsnivå a) Signalstyrka a) Missade samtal (om det finns fler missade samtal visar en symbol antalet missade samtal) Systemet förväntar sig ett röstkommando Röstkommandoinmatningen stoppades Systemet spelar upp ett röstkommando Roaming (framför mobiloperatörens namn) a) a) Denna funktion stöds endast av vissa mobiltelefoner. Telefon 39

42 Samtalslista I informationsdisplayen kan endast samtalslistan visas och användas. Om samtalslistan inte innehåller några poster visas följande meddelande i informationsdisplayen Det finns inga poster. I samtalslistan visas följande symboler vid de enskilda posterna. Symbol Mottagna samtal Utgående samtal Betydelse Missat samtal 40 Telefon

43 Navigation Navigation Förord till navigation Förord I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Apparaten använts för att navigera med GPS-satellitsystemet (Global Positioning System). Med hjälp av satellitsignalen kan aktuell bilposition fastställas. Om apparaten är utanför räckvidden för GPS-satellitsignalen (t.ex. i tät beväxning, i tunnlar, underjordsgarage etc.), klarar apparaten navigeringen endast i begränsad mån, med hjälp av de sensorer som finns på bilen. Navigeringen sker: genom grafiska instruktionerna på bildskärm till apparaten och i informationsdisplayen; genom språkmeddelanden. Navigationshjälpmedlet kan manövreras: via knappar på utrustningen» Sidan 42; via funktionsknapparna på apparatbildskärmen» Sidan 42; via röststyrning» Sidan 41. via informationsdisplayen» Sidan 42. VARNING T.ex. trafikljus, stopp- och enkelriktningsskyltar, parkerings- och stoppförbudsskyltar liksom avsmalnande körbanor och hastighetsbegränsningar tas inte hänsyn till av apparaten. Anpassa bilens hastighet efter körbanans tillstånd, trafiksituationen och väderförhållandena. VARNING (fortsättning) De avgivna körrekommendationerna kan avvika från den aktuella situationen, t.ex. genom vägarbeten eller inaktuella navigationsdata. Ställ in ljudvolymen för språkmeddelandena så att det alltid är lätt att höra ljudsignaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). VIKTIGT I några länder är vissa apparatfunktioner inte valbara från vissa hastigheter. Detta är ingen felfunktion, utan överensstämmer med de nationella lagarna i respektive land. Navigationsdata Navigationsdatakälla Till navigationshjälpmedlet medföljde navigationsdata som är lagrade i det interna apparatminnet. Dataaktualisering Navigationsdatan uppdateras med regelbundna intervall. Navigationsdatan undergår ständiga förändringar (t.ex. nya gator, ändringar av gatunamn och husnummer) och dessa kan med tiden förlora i aktualitet. Av denna orsak kan ruttvägledningen eventuellt bli inexakt eller oavsiktligt falla bort. Närmare information om datauppdateringar finns på ŠKODA-websidan eller är tillgängligt från en ŠKODA-partner. Versionen på navigationsdatan för kartunderlagen kan hittas i navigationsinställningarna NAV Versionsinformation. Betjäning Röststyrning Beskrivning av röstmanövreringen» Sidan 15. Detta kapitel behandlar endast sådana röstkommandon som inte ingår i hjälpämnena eller ej entydigt styrs med principen "Säg vad du ser". Navigation 41

44 Måladressen kan anges genom att säga namnet på staden, gatan och husnumret i ett steg. Den behöver inte anges stegvis. Husnumret måste dock ingå i navigationsdatan. Ett husnummer som består av olika sammansatta tecken kan inte identifieras. Funktionsbeskrivning av följande symboler» Sidan 46. Röstkommandon för funktionerna i menyn i inställningarna av kartbilden - 2 D karta - 3 D karta - Topografiskt karta - destinationskarta - översiktskarta automatisk dag- och nattvisning - Dag och natt Utförlig funktionsbeskrivning» Sidan 46. Röstkommando för symboler för att styra kartvisning - visa orienteringszoom - positionskarta - Autozoom - kartskala - Genom att uttala röstkommandot och talvärdet visas kartan i önskad skala (endast värden som finns tillgängliga vid manuell skalförändring, t.ex. Skala fem kilometer kan sägas) Röstkommandon utan symboler öka zoom resp. minska zoom - förstora resp. minska bildskärmsskalan vägmärken på kartan på resp. vägmärken på kartan av - Aktivera eller dölj vägmärken på apparatbildskärmen» Sidan 47 visa rekommenderat körfält rekommenderat körfält på resp. dölj rekommenderat körfält - Visar eller döljer körfältsrekommendation på apparatbildskärmen» Sidan 57 visa favoriter eller dölj favoriter - Visa eller dölj favoritsymboler på kartan aktivera dynamisk navigering resp. avsluta dynamisk navigering - Aktivera/ avaktivera navigering med hjälp av TMC-trafikmeddelanden slå på navigationsmeddelanden resp. stäng av navigationsmeddelanden - Påslag/avstängning av navigationsmeddelanden för manövern läs upp avståndet till målet - språkmeddelande med information om avståndet till målet Ankomsttid - språkmeddelande med information om ankomsttid till resmålet Körtid - språkmeddelande med information om körtiden till resmålet Informationsdisplay I huvudmenyn i informationsdisplayen för kombiinstrumentet, välj menypunkten Navigation. Navigationsproceduren körs Grafiska navigationsanvisningar och ytterligare rutt- och resmålsinformation visas. Navigationsproceduren körs inte En kompass-/bilbild visas, vilken gestaltar den aktuella fordonspositionen i relation till väderstrecken. Genom att vrida på det räfflade hjulet 4» bild 24 på sidan 38 på multifunktionsratten visas menyn Senaste resmål. I menyn Senaste resmål finns menypunkten Hemadress och en lista över de senaste resmålen. Om en av menypunkterna väljs, visas målets namn och följande punkter: OK - Start av navigationsproceduren Avbryt - Återgång till menyn Navigation; kompass-/bilbilden visas Om menypunkten Hemadress väljs, och denna inte är definierad, visas meddelandet: Ange hemadressen på infotainmentsystemet. Huvudmeny Tryck på NAV. Den senast öppnade menyn i navigationsläget öppnas. Bild 25 Huvudmeny navigationsläge 42 Navigation

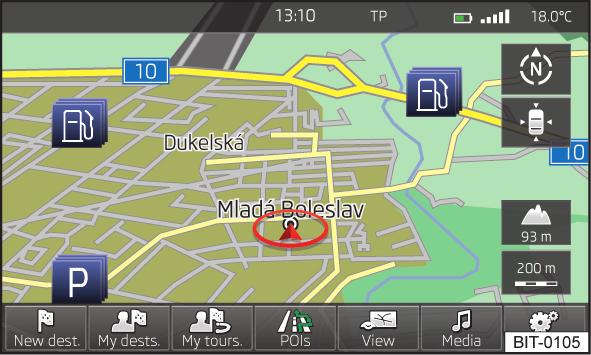

45 Om en annan meny än huvudmenyn» bild 26 på sidan 46 öppnas, kan huvudmenyn öppnas igen genom att trycka på NAV. Funktionsknappar för navigationsläget: Knapp Betydelse Mata in nytt mål» Sidan 50 eller visa menyn Färdväg» Sidan 57 Visa menyn Mina resmål» Sidan 51 Visa menyn Mina sträckor» Sidan 59 Ange/sök efter ett specialmål» Sidan 52 Ställa in kartvy och splitscreenvisning» Sidan 46 / Hantera media- resp. radiouppspelning» Sidan 22 Ställa in navigationsläge» Sidan 44 Navigation 43

46 Inställning Navigationsinställningar Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmeny I huvudmenyn för navigationsläget, tryck på. Inställning: Färdvägsalternativ - Inställning av parametrar för ruttberäkning» Sidan 44 Tankningsalternativ - Inställning av föredragetn tankställe, sätta på/stänga av påminnelse om bränslebrist med möjligheten att finna rätt på närmaste tankställe» Sidan 45 Extra inställningar - Visning av ytterligare information» Sidan 45 Importera resmål - Import av egna tidigare förberedda resmål» Sidan 52 Karta - Kartvisning» Sidan 44 Nav.meddelanden - Inställning av ljudvolym samt typ av navigationsmeddelanden» Sidan 45 Förvalta minnet - Sortera kontakter, inställning av hemadress och radera resmål» Sidan 45 Versionsinformation - Indikering av aktuell version av navigationsdatan Färdvägsalternativ I huvudmenyn för navigationsläget, tryck på Färdvägsalternativ. Föreslå 3 alternativa färdvägar - Sätta på/stänga av det manuella valet av ruttyp (ekonomisk, snabb, kort)» Sidan 56 Färdväg: - automatiskt val av föredragen ruttyp (manuellt ruttval är frånslaget) Mest ekonomisk - beräknar en rutt med minsta möjliga körtid och kortast möjliga körsträcka - indikeras med grön färg Snabbast - snabbaste vägen till målet, även om den innebär längre körsträcka - visas med rött Kortast - kortaste färdvägen till målet, även om det kräver en längre körtid - visas med orange Dynamisk färdväg - Sätta på/stänga av den dynamiska ruttberäkningen med användning av TMC-trafikmeddelanden» Sidan 60 Undvik motorvägar - Sätta på/stänga av undvikande av motorvägar Undvik färjor och biltåg - Sätta på/stänga av undvikande av färjor och biltåg Undvik avgiftsbelagda vägar - Sätta på/stänga av undvikande av avgiftsbelagda vägar Undvik tunnlar - Sätta på/stänga av undvikande av avgiftsbelagda tunnlar Undvik vägar med betalmärke - Sätta på/stänga av undvikande av vägar där betalmärke krävs Visa tillgängliga betalmärken - Val i lista med vägar där betalmärke krävs, för vilka ett giltigt betalmärke finns Karta I huvudmenyn för navigationsläget, tryck på Karta. Dag/Natt: - val av färg på kartbakgrunden Dag - Ljus bakgrund Natt - Mörk bakgrund Automatisk - Kartvisning med ljus eller mörk bakgrund; kartbakgrunden ändras när ytterbelysningen tänds (gäller inte för varselljus) Autozoom - Sätta på/stänga av automatisk förstoring/förminskning av kartvisningen under färden» Sidan 46 Visa vägmärken - Sätta på/stänga av vägmärkesindikeringen Välj kategorier för specialmål - Välja från listan med specialmål som visas på kartan (max. 10 specialmål)» Sidan 55 Visa märken för specialmål - Sätta på/stänga av firmaloggor som visas vid specialmålen Visa favoriter - Sätta på/stänga av visningen av favoriter Rek. körfält - Sätta på/stänga av visning av fönster med rekommenderat körfält vid komplicerade korsningar» Sidan Navigation

47 Tankningsalternativ I huvudmenyn för navigationsläget, tryck på Tankningsalternativ. När bränslemängdsmätarens nål når reservmarkeringen visas vid inkopplad funktion varningsmeddelandet: Varning: tanken är nästan tom. Vill du leta efter ett tankställe i närheten? Välj föredraget tankställe - Inställning av föredragen bensinstationskedja (den valda bensinstationskedjan visas först på listan vid en sökning) Tankvarning - Sätta på/stänga av visningen av varningsmeddelanden vid bränslebrist med följande punkter: Avbryt - stänga fönstret med varningsmeddelandet Söka - Söker närmaste bensinstation; baserat på valet av bensinstation beräknas vägledningen från bilens aktuella position Navigationsmeddelanden I huvudmenyn för navigationsläget, tryck på Navigationsmeddelanden. Volym - Inställning av volymen på navigationsmeddelanden Nav.meddelanden: - Inställning av navigationsmeddelandetyp Utförliga - Utförliga navigationsmeddelanden Kortfattade - Kortfattade navigationsmeddelanden End. vid traf.störn. - Navigationsmeddelande vid hinder i trafiken Inga nav.meddelanden vid tel.samtal - Aktivering/avaktivering av navigationsmeddelanden under ett telefonsamtal (vid användning av en handsfree-ansluten telefon» Sidan 33) Extra inställningar I huvudmenyn för navigationsläget, tryck på Extra inställningar. Tidsangivelser - Val av vilken tid som ska visas i statusraden Ankomsttid - visar den uppskattade ankomsttiden Körtid - visar uppskattad kvarvarande körtid till resmålet Statusrad - Visning av informationen om valt resmål i statusraden Resmål - Visning av information om längden och varaktigheten av ruttvägledningen Nästa etappmål - Visning av information om längden och varaktigheten av etappmålvägledningen Anmärkning: korsad landsgräns - Sätta på/stänga av visningen av informationsfönstret med hastighetsgränser vid korsande av landsgräns Demo-läge - Till-/frånkoppling av ruttvägledningen i demo-läge Definiera demo-lägets startpunkt - Inmatning av startpunkt för en preliminär ruttberäkning i demo-läge Avbryt - Avbryta inmatningen Position - Val av den aktuella fordonspositionen som startpunkt Adress - Val av adressen som startpunkt Förvalta minne I huvudmenyn för navigationsläget, tryck på Förvalta minnet. Sortera enligt: - Ordningen på de från en ansluten telefon nedladdade kontakterna Efternamn - Tilldelning efter kontaktnamn Förnamn - Tilldelning efter kontaktens förnamn Definiera hemadress - indikering/inmatning/anpassning av hemadressen Aktuell position - Inställning av hemadressen enligt aktuell position Adress - Inmatning av en ny adress» Sidan 47. Om hemadressen redan har angetts, visas följande: - Minskning av kartvisning - Förstoring av kartvisning Ändra - Anpassning av hemadressen Radera mina specialmål (Personal POI) - Ta bort lagrade personliga specialmål Radera användardata - Val av uppgifter som ska raderas (radering av valda uppgifter sker genom att trycka på Radera ) Senaste resmål - Radera listan över senaste resmål Målminne - Radera listan över lagrade resmål Sträckminne - Radera listan över lagrade sträckor Mina specialmål (Personal POI) - Radera listan över personliga specialmål Historik orter - Radera listan med historik över inmatade orter Hemadress - Radera inställd hemadress Flaggmål - Radera flaggmålet Inställning 45

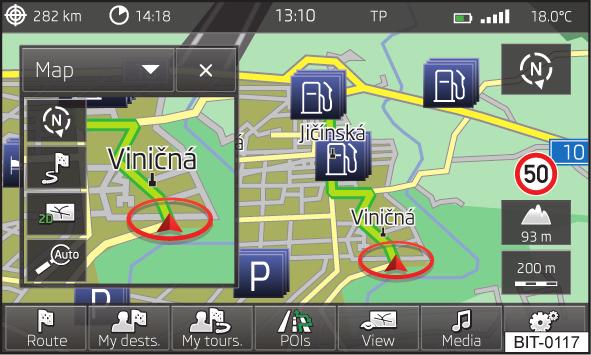

48 Kartvisning Inledande information - Visning av översiktskarta till målet (efter färdvägsberäkning visas färdvägen från bilens position till målet, kartskalan anpassas efter körsträckan) Dag/natt - Kartvisning med ljus eller mörk bakgrund Splitscreen - Sätta på/stänga av splitscreen på kartan» Sidan 47 Tryck på NAV. Den senast öppnade menyn i navigationsläget öppnas. Bild 26 Kartvisning: Huvudmeny Om en annan meny än huvudmenyn» bild 26 öppnas, kan huvudmenyn öppnas igen genom att trycka på NAV. Bildbeskrivning A Karta B Trafikskyltsymbol» Sidan 47 C aktuell bilposition D Statusrad» Sidan 45 E Specialmålsymboler» Sidan 55 Inställning av kartvisning I huvudmenyn för navigationsläget, tryck på. Följande punkter visas: - 2D - aktuell bilposition i 2D-kartvisningen - 3D - aktuell bilposition i 3D-kartvisningen - 3D-kartbild med rumslig representation av byggnader (topografisk karta) - Målindikering på kartan (visas först efter ruttberäkningen) Kartmanövrering Kartförskjutning Kartan kan förskjutas i godtycklig riktning med en fingerberöring och -rörelse över bildskärmen i önskad riktning. Skalförändring med menyknappen 2 ; genom att peka med två fingrar på bildskärmen och föra fingrarna mot eller från varandra. Funktionsknappar och kartvisningsssymboler - Ändring av kartriktningen - norrvisning mot bildskärmens överkant och pilen C» bild 26 på sidan 46 pekar i körriktningen resp. kartan vrider sig och den körriktningsvisande pilen C pekar mot bildskärmens överkant. Funktionen är endast tillgänglig vid 2D-kartvisning. I 3D-vyn pekar den körriktningsvisande pilen C mot bildskärmens överkant (om kartskalan är större än 100 km, riktas kartan mot norr). - Genom att peka på skärmen anpassas kartan till bilens position (funktionsknappen visas t.ex. vid förflyttning av kartan) - Numret under symbolen informerar om höjden över havet 1) - Genom att peka på skärmen minskas kartskalan i några sekunder och återställs sedan - Visning av storleken för den manuellt inställda kartskalan - Visning av storleken för den automatiska kartskalan - Aktivering/avaktivering av autozoom under navigeringen. Aktiverad autozoom indikeras med en grön symbol. Om Autozoom är aktivt, förändras kartans skala automatiskt, beroende på den körda rutten (motorväg: stor skala på kartan - tätort: mindre kartskala) Autozoom kan avaktiveras genom att peka på eller genom att ändra kartskalan. Genom att peka en gång till på (grön markerad funktionsknapp) aktiveras autozoom igen. Autozoom kan även aktiveras resp. avaktiveras i navigationsinställningarna» Sidan 44 1) För att visa höjd över havet måste en signal tas emot från minst fem satelliter och navigeringen får inte vara i demoläge. 46 Navigation

49 Autozoom fungerar endast om kartan är inställd på fordonsposition (funktionsknappen visas inte). Vägmärken Systemet ger möjligheten att visa vägmärken B» bild 26 på sidan 46 på informationsdisplayen och på apparatbildskärmen, som: är sparade i navigationsdatan i kartunderlagen; identifieras av kameran. Informationen om ett vägmärke som identifierats av frontkameran har prioritet över lagrade navigationsdata. Om splitscreenfönstret Vägmärken inte är aktivt visas endast ett vägmärke på apparatbildskärmen. Aktivering av funktionen Vägmärkesindikering» Sidan 44. Inmatning av hemadressen I huvudmenyn för navigationsläget, tryck på Förvalta minnet Definiera hemadress. Om hemadressen inte har inmatats, visas ett inmatningsfönster med följande meddelande: Välj en hemadress från: Din aktuella position eller en ny adress. Följande funktionsknappar visas: Aktuell position - Aktuell bilposition Adress - Adress» Sidan 50 Beskrivning av anpassning eller radering av hemadressen» Sidan 45. Splitscreen Sätta på I huvudmenyn för navigationsläget, tryck på NAV eller i huvudmenyn för navigationsläget, tryck på Splitscreen. Det senast öppnade splitscreenfönstret visas. Stänga av I huvudmenyn för navigationsläget, tryck på NAV eller i splitscreenfönstret, tryck på eller i huvudmenyn för navigationsläget, tryck på Splitscreen. Menyer i splitscreen: Ljud - Uppspelningsstyrning för aktuellt vald ljudkälla» Sidan 47; Kompass - Indikering av aktuell fordonsposition i relation till väderstrecken» Sidan 48; Manöver - Indikering av nästa eller följande navigationsanvisning (Manöver), nästa specialmål eller korsningsdetaljer» Sidan 48; Vägmärken - Visning av vägmärken som är sparade i kartunderlagens navigationsdata eller som identifieras av frontkameran» Sidan 49; GPS - Visning av geografiska koordinater för aktuell fordonsposition» Sidan 49; Karta - Kartvisning» Sidan 49. Audio Bild 27 Splitscreen: Audio Menyer i splitscreen I splitscreenfönstret visas ytterligare information, beroende på kontexten för vald meny. Inställning 47

50 I splitscreenfönstret Ljud kan uppspelningen av för närvarande vald ljudkälla styras» Sidan 17. I splitscreenfönstret Kompass kommer aktuell bilposition relativt väderstrecken att visas. Funktionsknapp Åtgärd Funktion / Trycka Stationsbyte / Trycka Trycka snabbt (inom 5 sekunder efter att uppspelningen har startat) Trycka snabbt (inom 5 sekunder efter att uppspelningen har startat) Uppspelning/Paus: Uppspelningen pausas på det aktuella stället och symbolen växlar till - efter ytterligare ett lätt tryck fortsätter uppspelningen från detta ställe Uppspelning av tidigare spår, från början Uppspelning av aktuellt spår, från början Långt tryck a) Snabbsökning bakåt i spåret Kort tryck Uppspelning av nästa spår, från början Långt tryck a) Snabbsökning framåt i spåret a) Ju längre knappen hålls intryckt desto snabbare är framåt/bakåt-scanningen. Kompass Manöver Bild 29 Splitscreen: Manöver I splitscreenfönstret Manöver visas en navigationsanvisning (manöver). Visad information: I närheten av manöverområdet (t.ex. en korsning) visas detaljer för navigationsanvisningen i splitscreenfönstret; när området lämnas visas på nytt information för följande navigationsanvisningar; Gatunamn resp. vägnummer för aktuell position och tre följande riktningar i navigationsanvisningarna med gatunamn resp. vägnummer; Avstånd och tid till målet med följande navigationsanvisning inklusive numerisk indikering av kvarvarande körsträcka; Information om nästa specialmål (t.ex. bensinstation, parkeringsplatser) visas. Bild 28 Splitscreen: Kompass 48 Navigation

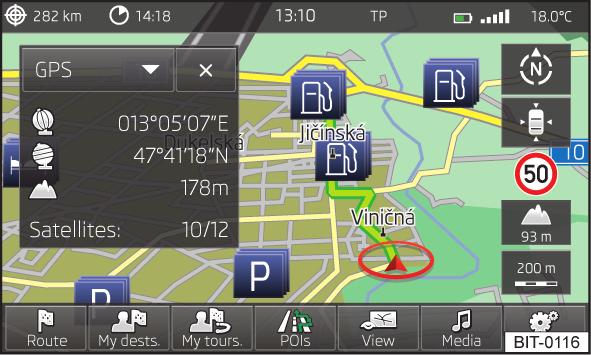

51 Vägmärken Bild 30 Splitscreen: Vägmärken Visad information - geografisk längdgrad 1) - geografisk breddgrad 1) - höjd över havet 2) Satelliter:- Antalet mottagna/tillgängliga GPS-satelliter Karta Bild 32 Splitscreen: Karta I splitscreenfönstret Trafik visas vägmärken. Upp till 3 vägmärken och 3 ytterligare vägmärken kan visas. Om splitscreenfönstret visar meddelandet Inga. vägmärken finns., kan inga vägmärken identifieras av frontkameran eller så finns de utanför navigationsdatans räckvidd. Ytterligare information» Sidan 47. GPS Bild 31 Splitscreen: GPS I splitscreenfönstret GPS (Global Positioning System) visas information om aktuell geografisk fordonsposition. I splitscreenfönstret Karta visas ytterligare en karta. Alternativ för kartvisning - Ändring av kartriktningen - norrvisning mot bildskärmens överkant och pilen C» bild 26 på sidan 46 pekar i körriktningen resp. kartan vrider sig och den körriktningsvisande pilen C pekar mot bildskärmens överkant. Funktionen är endast tillgänglig vid 2D-kartvisning. I 3D-vyn pekar den körriktningsvisande pilen C alltid mot bildskärmens överkant. - Målindikering på kartan (visas först efter ruttberäkningen) - 2D - aktuell bilposition i 2D-kartvisningen - 3D - aktuell bilposition i 3D-kartvisningen - Visning av storleken för den manuellt inställda kartskalan - Visning av storleken för den automatiska kartskalan - Aktivering av autozoom under navigeringen. Om Autozoom är aktivt, förändras kartans skala automatiskt, beroende på den körda rutten (motorväg: stor skala på kartan - tätort: mindre kartskala). Aktiverad autozoom indikeras genom den gröna symbolen. 1) För att visa geografisk längdgrad resp. bredd, måste signalen från minst tre satelliter mottas. 2) För att visa höjd över havet måste en signal tas emot från minst fem satelliter och navigeringen får inte vara i demoläge. Inställning 49

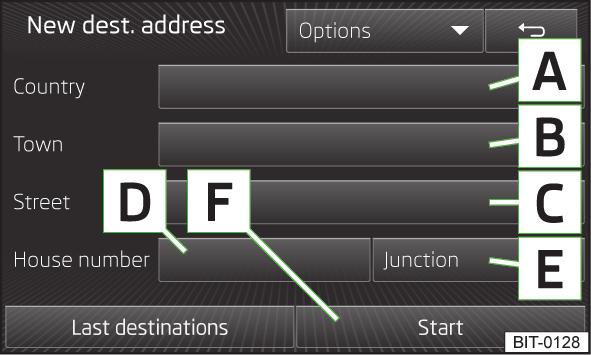

52 Navigation Adress Mata in nytt mål Bild 34 Målinmatning genom adress Möjligheter till målinmatning Bild 33 Möjligheter till målinmatning I huvudmenyn för navigationsläget, tryck på Alternativ Adress eller I huvudmenyn för navigationsläget, tryck på Resmål/etappmål Alternativ Adress Välj menyn med möjligheter till målinmatning» bild 33. I huvudmenyn för navigationsläget, tryck på Alternativ eller I huvudmenyn för navigationsläget, tryck på Resmål/etappmål Alternativ eller I huvudmenyn för navigationsläget, tryck på Fler specialmål Alternativ. Bildbeskrivning A Adress» Sidan 50 B Specialmål» Sidan 52 C på kartan» Sidan 51 Det måste kontrolleras att resmålet är korrekt angivet, t.ex. genom att resmålet visas på kartan. Vissa namn på orter eller andra resmål kan finnas på flera platser. Resmålen kan inte inmatas med hjälp av GPS-koordinater. eller I huvudmenyn för navigationsläget, tryck på Fler specialmål Alternativ Adress. Bildbeskrivning A Ange land B Ange ort C Ange gata D Ange husnummer (funktionsknappen blir aktiv först efter gatuinmatningen) E Ange korsning (funktionsknappen blir aktiv först efter gatuinmatningen) Några adresspositioner är redan förifyllda med uppgifterna från det senaste resmålet. Genom att peka på F startas navigeringen för den förifyllda adressen. De förifyllda positionerna kan anpassas genom att peka på positionen och sedan anpassa den i inmatningsskärmen» Sidan 8. Inmatningen sker stegvis på de enskilda inmatningsskärmarna. För att kunna starta navigeringen, måste positionerna land, ort och gata matas in. I bildskärmen för gatuinmatning finns möjlighet att istället för ett gatunamn välja centrum för angiven ort genom att peka på Centrum. Då är inte nödvändigt att ange ett husnummer eller en korsning. 50 Navigation

53 Vid adressinmatningen visas funktionsknappen Karta i inmatningsskärmen» Sidan 8. Genom att peka på funktionsknappen öppnas ett fönster med kartan» Sidan 51 och därigenom kan den inmatade adressen preciseras eller kontrolleras. Om det angivna husnumret inte hittas, öppnas en meny för att konkretisera målpositionen: Inget gatunummer - Adressinmatning utan husnummer och visning av en meny med resmålsuppgifter Närmaste gatunummer: - Inmatning av föreslaget husnummer genom apparaten Ange korsning - öppna en meny med korsningar med den angivna gatan Om adressen har angetts korrekt, visas följande: Starta - startar ruttberäkningen med påföljande val av ruttyp och ruttvägledning eller med ruttvägledning enligt föredragen ruttyp Färdvägsalternativ - Visning av en meny för inställning av färdvägsparametrar» Sidan 44 Spara - lagring av målet i målminnet» Sidan 8 Karta Bild 35 Målinmatning genom kartan Inmatningen via kartan används även för inmatning av av specialmål i sökområdet» Sidan 52. I huvudmenyn för navigationsläget, tryck på Fler specialmål Sökområde Välja på kartan Ändra. Efter start visar hårkorset positionen för den förifyllda adressen» bild 34 på sidan 50. Ställ in den önskade målposition i mitten av hårkorset med en fingerrörelse över kartan. Genom en fingerberöring på kartan kommer beröringsspunkten i hårkorset att förskjutas och samtidigt kommer kartskalan att minskas med ett steg. Symbolen visar aktuell kartskala. I det undre bildskärmsområdet visas adressen eller uppgifter om geografisk längdgrad och bredd för den inställda punkten. Bekräfta målpositionen genom att peka på OK, följande punkter visas sedan: Spara - lagring av målet i målminnet» Sidan 8 Ändra - återgång till huvudmenyn med möjligheten till målinmatning» Sidan 50 Färdvägsalt. - Visning av en meny för inställning av ruttparametrar» Sidan 44 Starta - startar ruttberäkningen med påföljande val av ruttyp och ruttvägledning eller med ruttvägledning enligt föredragen ruttyp Välja tidigare lagrade destinationer Mina resmål I huvudmenyn för navigationsläget, tryck på Alternativ På kartan eller I huvudmenyn för navigationsläget, tryck på Resmål/etappmål Alternativ På kartan eller I huvudmenyn för navigationsläget, tryck på Fler specialmål Alternativ På kartan. Bild 36 Meny Mina resmål Meny är för att välja typ av de i apparatminnet lagrade resmålen» bild 36. Navigation 51

54 I huvudmenyn för navigationsläget, tryck på Resmål och kontakter eller I huvudmenyn för navigationsläget, tryck på Senaste resmål. Efter valet av källa kan man genom att bekräfta menypunkten Importera alla vcards i denna mapp starta importen av de lagrade filerna i vcard-format till apparatminnet. Funktionsknappar i menyn Mina resmål Knapp Senaste resmål Betydelse Målminne (lagrade resmål och flaggdestination) Favoriter Lista med kontakter med lagrade adresser a) (telefonen måste vara ansluten via Bluetooth» Sidan 33) a) Denna funktion stöds endast av vissa mobiltelefoner. Specialdestinationer Inmatning av ett nytt specialmål Bild 37 Huvudmeny Genom att bekräfta en av menypunkterna med resmål och kontakter visas följande: Sök - Funktionsknappen visas vid mer än 5 poster; genom att peka startas sökning av ett resmål eller en kontakt efter det i resmålsmenyn lagrade namnet» Sidan 8 - detaljerad information om resmål eller kontakt Genom att bekräfta ett mål kommer beroende på sammanhanget, ruttvägledningen att startas eller resmålsuppgifterna att visas» Sidan 58. Hemadress I huvudmenyn för navigationsläget, tryck på Hemadress. Har hemadressen inte angetts, skall den anges» Sidan 47. Om den föredragna färdvägstypen är inställd, kommer ett lätt tryck på Hemadress att starta beräkningen och navigeringen, alternativt väljs färdvägstypen efter beräkningen och därefter startar navigeringen. Eget resmål (vcard) Öppna huvudmenyn. I huvudmenyn för navigationsläget, tryck på Alternativ Specialmål eller I huvudmenyn för navigationsläget, tryck på Resmål/etappmål Alternativ Specialmål eller I huvudmenyn för navigationsläget, tryck på Fler specialmål. Bildbeskrivning 1 Välja sökområde 2 Meny med kontextberoende sökområden 3 Sök specialmål efter namnet 4 Sök specialmål efter kategori I apparaten kan egna resmål i vcard-format från ett SD-minneskort, en CD/DVD eller ett USB-minne laddas in. I huvudmenyn för navigationsläget, tryck på Importera resmål. En källista för möjliga dataimporter visas» Sidan Navigation

55 Sökområde för specialmål Bild 38 Sökområde för specialmål Genom att bekräfta en menypunkt kommer måldetaljerna och följande punkter visas: Slå nummer - Starta ett telefonsamtal 1) (om en telefon är ansluten via Bluetooth och resmålet är inmatat med kontakttelefonnummer) Starta - Starta ruttberäkningen» Sidan 56 Spara - lagring av adressen i målminnet I specialmålsdetaljerna kan enskilda specialmål ur de funna posterna visas genom att peka på /, eller visas genom fingerrörelser på bildskärmen. Snabbval av ett specialmål Först skall ett sökområde för specialmålet väljas. I huvudmenyn för inmatningen av ett nytt specialmål, tryck på 1» bild 37 på sidan 52. I huvudmenyn för navigationsläget, tryck på. Funktionsknappar i menyn för specialmålsökning: Knapp Betydelse Beroende på sammanhanget kan följande sökalternativ 2 visas. Sökområden A B C D E F runtom den aktuella fordonsposition runtom resmålet runtom nästa etappmål längs den beräknade färdvägen runtom den angivna adressen runtom den på kartan angivna punkten Parkeringsplats Restaurant Bensinmack Genom ett lätt tryck på en menypunkt visas en listning av nästa specialmål i vald kategori. Genom att välja en menypunkt i listningen av de eftersökta specialmålen visas detaljer om målet. Söka och välja ett specialmål Specialmålen kommer att sökas i det valda sökområdet» Sidan 53. Sökalternativ:» bild 37 på sidan skriv in och sök efter specialmålsnamn» Sidan 8 Skriv in och sök efter vald specialmålskategori» Sidan 55 Menyn med funna resmål visas efter sökningens slut. Menyn ordnas efter avståndet till det angivna sökområdet och innehåller max. 200 träffposter. 1) Denna funktion stöds endast av vissa mobiltelefoner. Navigation 53

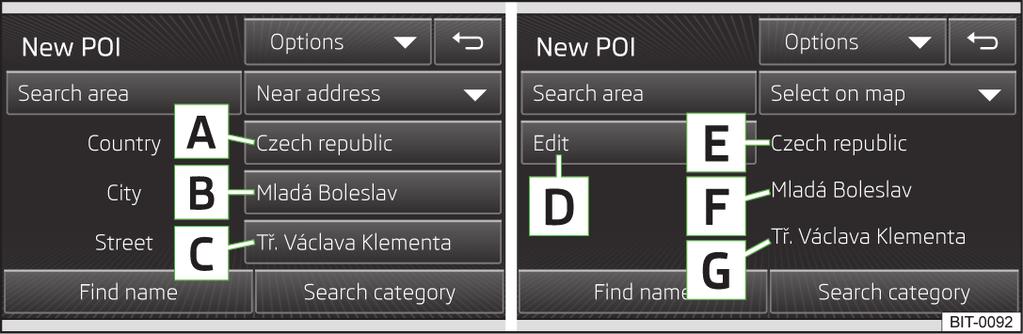

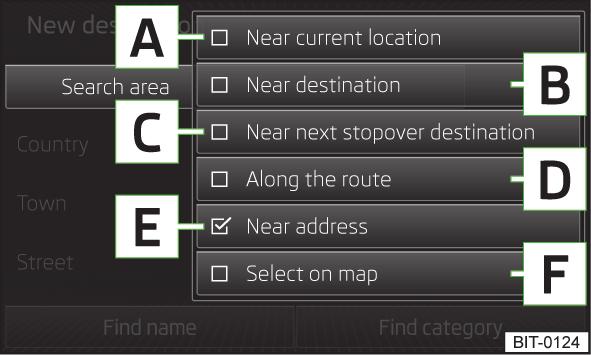

56 Sökalternativ vid aktuell pos., resmålet, nästa etappmål och längs färdvägen Sökalternativ runtom angiven adress eller på kartan angiven punkt Bild 39 Sökområde för specialmål Bilden gäller för följande sökområdesalternativ 1» bild 37 på sidan 52. Nära aktuell position - sökning runtom aktuell position Nära resmålet - sökning runtom resmålet Nära nästa etappmål - Sökning runtom nästa etappmål Längs färdvägen - sökning längs färdvägen Menypunkterna som visas i sökområdet syftar enbart till information och kan inte förändras. Bildbeskrivning A B C Land Ort Gata Genom ett lätt tryck på 3 eller 4» bild 37 på sidan 52 startas specialmålsökningen enligt valt sökområde. Bild 40 Specialmålsökning: runtom angiven adress/runtom den på kartan angivna punkten Bilden gäller för följande sökområdesalternativ 1» bild 37 på sidan 52. Nära adressen - sökning runtom angiven adress Välja på kartan - sökning runtom den på kartan angivna punkten De visade menypunkterna i sökområdet över adressinmatningen kan förändras» bild 40. Bildbeskrivning A B C Land Ort Gata De visade menypunkterna i sökområdet över punktinmatningen på kartan, syftar enbart till att ge information och kan inte förändras» bild 40. Bildbeskrivning D E F G genom ett lätt tryck öppnas en bildskärm för punktinmatning på kartan» Sidan 51 Land Ort Gata 54 Navigation

57 Specialmålskategorier I kartbildskärmen kan symboler för måltypbeteckningen visas. Välja alla - Visning av en upplistning av alla resmål i sökområdet, anordnat med nästa specialmål i början Kategorier (alfabetiskt) - Visning av alla specialmålskategorier, alfabetiskt ordnat Bil och resa Betydelse Busstation Gasstation Fordonsgasstation LPG-station Betydelse Motorvägskorsning Motorvägsavfart/-påfart Hotell och motell Gränsstation Flygplats Tågstation Rastplats Parkering Biluthyrning SKODA-handlare SKODA-service Färjor och biltåg Turistinformation Restauranger och shopping Betydelse Hemelektronik Cafeér Shoppingcenter Nattliv Kläder Bankomater Restauranger Vin och sprit Betydelse Företag och offentliga platser Betydelse Funktionsknapp Funktionsknapp Funktionsknapp Funktionsknapp Funktionsknapp Funktionsknapp Banker Kommunalhus Företag Betydelse Kyrkogård Kongresscenter Post Regering Utbildningscenter Ambassader Akutmottadning Betydelse Apotek Läkare Sjukhus Polis Fritid och nöjen Betydelse Rum för religionsutövning Funktionsknapp Funktionsknapp Funktionsknapp Funktionsknapp Autostadt Golf Casino Biograf Museum Minnesmärken Parker Sportcenter Sportflygplatser Sevärdheter Båtsport Teater Betydelse Betydelse Nöjesparker Skidsport Navigation 55

58 Övriga mål på kartan Symbol Betydelse Symbol Betydelse Hemadress Favorit Destination Mellanstopp Stadscentrum Småstadscentrum Sätta på/stänga av visning av firmaloggor» Sidan 44. Ruttvägledning Ruttberäkning Färdvägen beräknas automatiskt efter målinmatningen. Beräkningen påverkas av inställningarna av färdvägsalternativen» Sidan 44 (ruttyp, dynamisk färdväg m.m.). Rutten beräknas på nytt varje gång som du ignorerar körrekommendationerna eller avviker från rutten. Beräkningen tar några sekunder. Först därefter kan körrekommendationer ges på nytt. Är Demo-läget påslaget» Sidan 45, ställs en fråga, om ruttvägledningen skall startas i demo-läge eller i normalläge. Är ett alternativt ruttalternativ inställt, visas efter beräkningen funktionsknappar för ruttyperna med information om ruttlängd och förutspådd körtid. Funktionsknappar för ruttyperna: Knapp ekonomisk rutt snabb rutt kort rutt Betydelse Genom valet av ruttyp startas ruttvägledningen. Vid funktionsknapparna för färdvägstyper visas efter beräkningen ytterligare information som påverkats av inställningarna» Sidan 44, t.ex. utnyttjande av motorvägar, avgiftsbelagda vägar och liknande. Om alternativet alternativrutter är frånslaget, beräknas färdvägen och ruttvägledningen startas längs den önskade färdvägen» Sidan 44. Det är inte nödvändigt att invänta beräkningen av alla ruttyper. Det finns möjlighet att välja redan beräknad färdväg, innan beräkningen av återstående rutter är avslutad. Apparaten försöker möjliggöra en ruttvägledning även om navigationsdatan är ofullständig är eller det t.o.m. helt saknas uppgifter om det angivna området (t.ex. enkelriktningar, gatukategorier etc.). Avbryta och fortsätta navigering Om tändningen stängs av och sedan slås på igen och nyckeln sitter kvar i tändlåset (om tändningen endast stängs av på bilar med KESSY-system): upp till 30 min - ruttvägledningen att fortsätta med beaktande av beräknad färdväg mellan min - bildskärmen övergår till "standby"-läge (bildskärmssparläge), navigeringen fortsätter enligt den beräknade färdvägen; mellan 40 min min - i apparatbildskärmen visas meddelandet Fortsätta navigeringen?; efter att ha bekräftat detta fortsätter navigeringen enligt den beräknade färdvägen; efter 120 min - navigeringen avbryts. Om tändningen stängs av och sedan slås på igen och nyckeln tas ut ur tändlåset (om tändningen stängs av och förardörren öppnas på bilar med KESSY-system): upp till 10 min - ruttvägledningen att fortsätta med beaktande av beräknad färdväg mellan 10 min min - bildskärmen övergår till "standby"-läge (bildskärmens energisparläge), i apparatbildskärmen visas meddelandet Fortsätta navigeringen?; efter att ha bekräftat detta fortsätter navigeringen enligt den beräknade färdvägen; efter 120 min - navigeringen avbryts. Grafiska navigationsanvisningar De grafiska navigationsanvisningarna visas: i informationsdisplayen» Sidan 42; i splitscreenfönstret på apparatbildskärmen. Navigationsmeddelanden Navigationsmeddelandena startas så snart ruttberäkningen är avslutad eller en ruttyp har valts. Före svängar kommer upp till 3 rekommendationer att ges: 56 Navigation

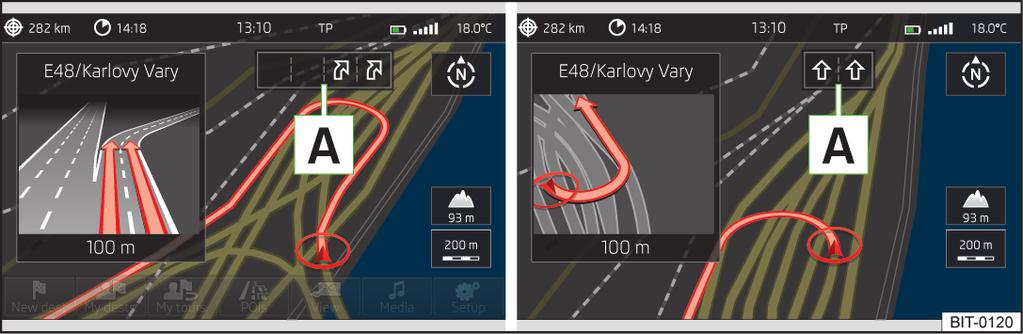

59 Det senaste navigationsmeddelandet kan upprepas: genom att trycka på menyknapp 2» bild 1 på sidan 6 genom att trycka på det räfflade hjulet 4» bild 24 på sidan 38 på multifunktionsratten» Fordonets bruksanvisning, kapitel Multimedia. Tidpunkten för navigationsmeddelandet är beroende av gatutypen som körs på och av körhastigheten. T.ex. ljuder på motorväg det första utropet ca m (6 000 ft) före platsen där motorvägen skall lämnas. Under den dynamiska navigeringen uppmärksammas man på trafikstörningar längs färdvägen. Om en ny färdväg beräknas på grund av en trafikstörning, hörs meddelandet Färdvägen beräknas... Ställa in volymen på navigationsmeddelanden eller stänga av vid ett telefonsamtal» Sidan 45. Rek. körfält Bild 41 Rek. körfält Färdväg Om det finns en beräknad färdväg till resmålet, visas den rekommenderade färdvägen. I huvudmenyn för navigationsläget, tryck på. Följande meny visas: Stoppa navigeringen - avslutande av ruttvägledningen Resmål/etappmål - Inmatning av ett nytt mål resp. tillägg av ett etappmål till den beräknade färdvägen» Sidan 50 resp.» Sidan 59 Färdvägsinformation - Visning av information om resmålet och om beräknad färdväg (inställning av visad information» Sidan 45) Spara mål - Spara mål via inmatningsskärmen» Sidan 8 Färdvägslista - Visning av lista med färdvägsavsnitt Kövarning - Vid konstaterade trafikstörningar (t.ex. köbildning) kan denna trafikstörning matas in manuellt. Efter inmatningen utför apparaten en ny beräkning och erbjuder en kringfartsrutt. Information om köer kan ökas eller minskas genom att peka på skalan, via / eller genom att vrida på menyknappen 2» bild 1 på sidan 6. De i färdvägsinformationen visade symbolerna Symbol Betydelse Ankomsttid till resmålet eller etappmålet a) Resterande körtid till resmålet eller etappmålet a) Resterande körsträcka till resmålet eller etappmålet a) Om ankomsttiden resp. den resterande körtiden är högre än 24 tim, visas under tiden symbolen. I huvudmenyn för navigationsläget kan det vid vissa korsningar, motorvägspåfarter m.m. visas ett rekommenderat körfält A» bild 41. Slå till och från funktionen» Sidan 44. Navigation 57

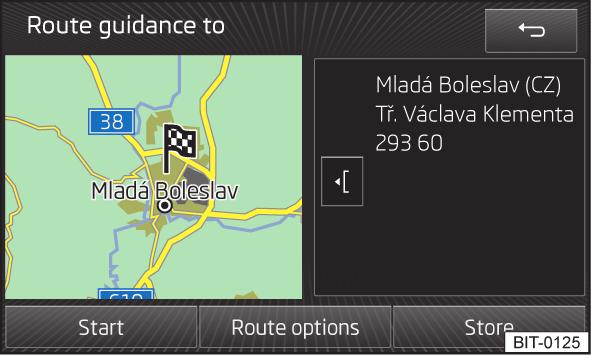

60 Resmålsförvaltning Resmålsuppgifter Bild 42 Resmålsuppgifter Färdvägsalternativ - Visning av en meny för inställning av färdvägsparametrar» Sidan 44 Starta - Starta ruttberäkningen Specialmål Menyn visas: genom ett lätt tryck på menypunkterna i listan över funna specialmål; genom ett lätt tryck på specialmålsymbolen på kartan. Slå nummer - Starta ett telefonsamtal 1) (om en telefon är ansluten via Bluetooth och resmålet är inmatat med kontakttelefonnummer) Starta - Starta ruttberäkningen» Sidan 56 Spara - Lagring av målet i målminnet Hemadress Menyn visas efter inmatning av hemadressen. I resmålsuppgifterna visas följande information och funktioner: Förhandskarta med utmärkning av målpositionen med symbolen ; detaljerad resmålsinformation; - Minska förhandskartvyn; - Förstora förhandskartvyn. Beroende på resmålstypen visas följande funktionsknappar. Nytt mål eller lagrat resmål i listan med de senaste resmålen Menyn visas om resmålet inte finns tillgängligt i målminnet. Starta - Starta ruttberäkningen Färdvägsalternativ - Visning av en meny för inställning av färdvägsparametrar» Sidan 44 Spara - lagring av målet i målminnet» Sidan 8 Resmål i resmålsminnet Menyn visas om resmålet inte finns tillgängligt i resmåls- eller favoritminnet. Ändra - Ändra sparade resmål Favorit - Lägga till eller ta bort resmål från favoritlistan Radera - Radera resmål Spara som - Ändra namn och spara resmål» Sidan 8 Spara - lagring av hemadressen i apparatminnet 1) Denna funktion stöds endast av vissa mobiltelefoner. 58 Navigation

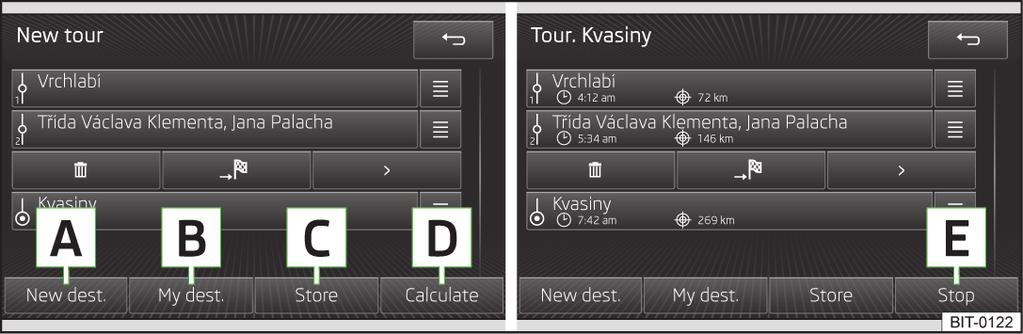

61 Mina sträckor Ny sträcka Starta direkt navigering Öppna resmålsuppgifter» Sidan 58 Etappmål med löpande nummer Destination Ankomsttid till resmålet eller etappmålet Körsträcka till resmålet eller etappmålet Genom att peka på resmålets eller etappmålets namn visas en meny för målredigering (,, ). Efter färdvägsberäkningen visas ankomsttid och körsträcka till resmålet vid varje enskilt mål. Redigera sträcka Bild 43 Mata in ny sträcka I huvudmenyn i navigationsläget, tryck på Ny sträcka, vilket öppnar en meny för inmatning av en ny sträcka eller I huvudmenyn i navigationsläget, tryck på Resmål/etappmål, vilket öppnar en meny för inmatning av ett nytt mål» Sidan 50. Färdvägen kan förberedas i förväg. Efter inmatning av färdväg kan navigeringen startas eller färdvägen sparas för nästa tillfälle. Det finns möjlighet att lägga till upp till tio etappmål för färdvägen under navigeringen. Navigeringen sker i etappmålens följd längs färdvägen. När ett etappmål har nåtts, fortsätter navigeringen till nästa mål. De olika målen kan förväxlas om ett mål vidrörs och förskjuts till en annan position. I huvudmenyn i navigationsläget, tryck på Ändra sträcka, vilket öppnar en lista med målen längs den aktuella färdvägen. Navigeringen avbryts inte. Genom att peka på resmålets eller etappmålets namn visas en meny för målredigering» Sidan 59. Sträckminne I huvudmenyn i navigationsläget, tryck på Sträckminne, vilket öppnar en lista med sparade färdvägar. Genom att bekräfta en färdväg i listan öppnas en meny för den valda färdvägen med resmål där även målen kan redigeras och navigeringen startas» Sidan 59. Bildbeskrivning A B C D E Inmatning av ett nytt resmål Val av resmål från lagrade mål» Sidan 51 Lagra färdväg i sträckminne Beräkna inmatad färdväg och starta navigering Stoppa navigering Radera etappmål Mina sträckor 59

62 Trafikradio (TRAFFIC) Traffic (TMC) TMC (Traffic Message Channel) är en digital radio-/datatjänst för ständig utsändning av trafikmeddelanden som utsänds via radiosändaren. Genom ett tryck på TRAFFIC visas en lista över trafikmeddelanden trafikmeddelanden: XY. XY representerar antalet mottagna trafikmeddelanden. Genom ett lätt tryck på trafikmeddelandeposten visas trafikmeddelandets detaljer» Sidan 60. TMC-trafikmeddelanden används under en ruttvägledning för optimering av rutten vid trafikstörningar. Om en TMC-trafikradiostation kan tas emot på den aktuella orten uppdateras TMC-trafikmeddelandena löpande i bakgrunden. Den radiostation som för tillfället lyssnas på har ingen inverkan på mottagningen av trafikmeddelanden. Mottagandet av TMC-trafikmeddelanden är alltid aktiverat och kan inte stängas av. Kvaliteten på den dynamiska vägvisningen beror på den information som finns i trafikmeddelandena. Radiostationen ansvarar för utsändningens innehåll. TMC-trafikmeddelandena kan endast utvärderas och lagras av radio-/navigationssystemet om det finns navigationsdata för det område man färdas genom. Slå till/stäng av dynamisk färdväg I huvudmenyn för navigationsläget, tryck på Färdvägsalternativ Dynamisk färdväg. Om funktionen Dynamisk färdväg» Sidan 44är påslagen, påverkar trafikmeddelandena den dynamiska ruttvägledningen med hjälp av TMC-meddelanden. Att undvika en trafikstockning som ett resultat av TMC-trafikmeddelanden innebär inte nödvändigtvis en tidsfördel om t.ex. den alternativa vägen också är överbelastad. Om navigeringen fortsätter trots en trafikstörning har apparaten eventuellt bedömt situationen så att det tar längre tid att köra den alternativa vägen än att köra förbi platsen med trafikstörningen. Dynamisk färdväg påslagen De trafikstörningar som tas emot via TMC och som ligger längs färdvägen, indikeras på kartan med en färgad symbol (t.ex.,, etc.) tillsammans med vägavsnittet. Vägavsnitt som ligger längs färdvägen indikeras med rött. Vägavsnitt längs färdvägen som påverkas av en ny färdvägsberäkning på grund av ett trafikmeddelande, indikeras med orange. Trafikstörningar som inte ligger längs färdvägen indikeras med en grå symbol. Dynamisk färdväg frånslagen Du kommer inte att uppmärksammas på mottagna trafikstörningar som ligger längs din färdväg, utan leds av radio-/navigationssystemet genom trafikstörningen. Trafikmeddelanden uppdateras dock alltjämt automatiskt i apparaten och kan visas genom att du trycker på knappen TRAFFIC. Om trafikstörningen som visas ligger längs färdvägen, kan du koppla in den dynamiska navigeringen även under pågående navigering eller spärra färdvägen manuellt» Sidan 57. Trafikmeddelandedetaljer Trafikmeddelandet innehåller: Alla - Visa alla trafikmeddelanden Färdväg - Visa trafikmeddelanden längs den aktuella färdvägen en karta med visning av trafikhindret; ett fönster med trafikhindret beskrivet; - förstora fönstret med trafikhinderbeskrivningen; - förminska fönstret med trafikhinderbeskrivningen; en informationsrad, som berättar om meddelandets ålder och avsändare; - Visa föregående trafikmeddelande; - Visa efterföljande trafikmeddelande; - Visa en lista över alla mottagna trafikmeddelanden. 60 Navigation

63 Ställa in fordonssystem Fordonsuppgifter Ställa in fordonssystem Huvudmeny I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Funktionen för inställning av fordonssystem kan endast användas när tändningen är påslagen. Öppna huvudmeny Tryck på knappen CAR. - Visa fordonsuppgifter» Sidan 61 / - Möjlighet att byta spår eller radiostation - Inställning av parkeringsvärme och ventilation» Sidan 62 - Fordonsinställningar» Sidan 62 Observera De enskilda systemen beskrivs i» Fordonets bruksanvisning. Om funktionerna för några system inaktiveras, aktiveras de automatiskt åter när man slagit av och på tändningen, t.ex. delar av ESC-systemet, av säkerhetsskäl. När man har tryckt på knappen CAR visas den senaste menyn från. Bild 44 Köruppgifter/Fordonsstatus Tryck på knappen CAR. Bildbeskrivning A Körsträcka B Körtid C Genomsnittshastighet D genomsnittlig bränsleförbrukning E ungefärlig räckvidd F Visning av räckvidd (om räckvidden är under 300 km närmar sig fordonet symbolen: ) G Visning av fordon (färgvisning av fordonsområden visar varningsmeddelanden om dessa fordonsområden, när man klickar på fordonet visas varningstexterna) Kördata - Visa kördata» bild 44 I bildskärmen kan ett av tre kördataminnen visas: Från start - Enskilda kördata Långtids - långtidskördata Sedan tankning - Data sedan tankning Man kan växla mellan enskilda kördataminnen med /. Ställa in fordonssystem 61

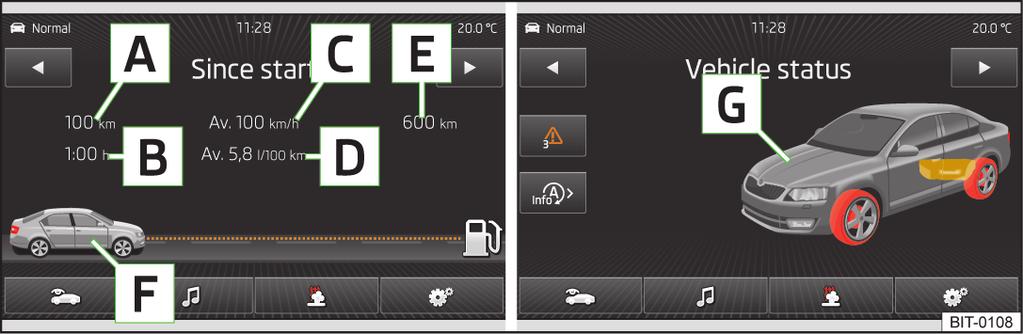

64 Komfortförbrukare - Visning av upp till tre förbrukare som är källa till den största andelen bränsleförbrukning och visning av den mängd bränsle som förbrukas av förbrukaren» Fordonets bruksanvisning, kapitel Körning och miljö Bilstatus - Visa information om fordonsstatus» bild 44 eller däcktrycksövervakning Bilstatus - Visa av information om fordonsstatus / - inget meddelande/varningsmeddelande om fordonstillståndet, antalet meddelanden (finns endast ett meddelande, kommer endast en varningsmeddelandetext visas) - Visar information om status för START-STOPP-systemet Däcktrycksvarnare - Funktion däcktrycksövervakning SET - Starta ny kalibrering Man kan växla mellan enskilda menyer med /. Observera Varningsmeddelanden om fordonsstatus, samt information om START-STOPP-system finns i» Fordonets bruksanvisning. Parkeringsvärme och ventilering D E Inställning av förvalstider 1-3 och löptid (10-60 minuter) när värmen eller ventilationen är visas fönstren röda eller blå Observera Endast en en inställd förvalstid kan vara aktiv. Den aktiverade förvalstiden aktiveras igen efter automatisk start. För nästa start ska en av förvalstiderna aktiveras. Vid val av dag i förvalstiden finns det en position mellan söndag och måndag som saknar dag. Om man väljer denna inställning kommer fordonet att vara driftklart vid denna tidpunkt varje veckodag. Systemet kopplas från när inkopplingstiden har förflutit eller kan kopplas från tidigare genom att trycka på knappen för direkt till-/frånkoppling av tillsatsvärme eller via fjärrkontrollen. Om en annan tid ställs in» sidan 12, Tids- och datuminställningar deaktiveras den aktiverade förvalstiden automatiskt. Förvalstiden måste aktiveras igen. Fordonsinställningar Huvudmeny Bild 45 Parkeringsvarme: Huvudmeny/Inställning av förvald tid Tryck på knappen CAR / SETUP på Climatronic-fältet. Inställning A B C Tid för körning: Veckodag och tid då fordonet ska vara driftklart» bild 45 Värme/ventilation: Inställning av driftsätt Val av förvalstider, avstängning av förvalstider I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Öppna huvudmenyn för fordonsinställningar Tryck på knappen CAR. ESC-system: - Avstängning av traction control (ASR)» Sidan 63 Däck - Däcksinställningar» Sidan 63 Förarstödsystem - Inställning av fordonsassistenter» Sidan 63 Parkera och backa - Inställningar för parkering» Sidan 63 Ljus - Ljusinställningar» Sidan 64 Speglar och torkare - Inställningar speglar och vindrutetorkare» Sidan 64 Öppna och stänga - Inställning av öppna och stänga, för dörrar och fönster» Sidan 64 Stolar - Sätesinställningar» Sidan 65 Färddator - Aktivera/deaktivera visning av kördata» Sidan 65 Tid och datum - Tid- och datuminställningar» Sidan 12 Enheter - Inställningar av enheter» Sidan Ställa in fordonssystem

65 Service - Serviceintervallangivelse, VIN» Sidan 65 Fabriksinställningar - Återställning till fabriksinställningar» Sidan 65 ESC-system Tryck på knappen ESC-system: : Aktiverad - Inkoppling av alla komponenter i ESC-systemet ASR av - Avstängning av ASR-systemet Däck Tryck på knappen Däck. Däcktrycksvarnare - System för däcktrycksövervakning SET - Starta ny kalibrering Vinterdäck - Inställning av hastighetsbegränsning för vinterdäck Hastighetsvarning - Aktivering/deaktivering av hastighetsvarning för vinterdäck Varning vid - Ställa in hastighet för varningen Fordonsassitans Front Assist (omgivningsassistent) - Inställning av assistenten för övervakning av avståndet till framförvarande fordon Aktiv - Aktivering/avaktivering av assistent Förvarning - Aktivering/avaktivering av förvarning Visa avståndsvarning - Aktivering/avaktivering av avståndsvarningsindikering Lane Assist (avåkningsvarnare) - Inställning av avåkningsvarnaren Adaptiv filkörning - Aktivering/avaktivering av adaptiv filkörning Varningsstyrka: - Svängrörelsens varningsstyrka Låg - Låg ljudvolym Medel - Medelhög ljudvolym Hög - Stark ljudvolym Vägmärkesassistent - Inställning av vägmärkesassistent Visa på färddatorn - Aktivering/avaktivering av extra vägmärkesindikering på informationsdisplayen Släpvagnsregistrering (visa vägskyltar) - Aktivering/avaktivering av vägmärkesindikering för körning med släpvagn Trötthetsvarning - Aktivering/avaktivering av trötthetsvarning Proaktivt passagerarskydd - Aktivering/inaktivering av proaktivt passagerarskydd Parkera Tryck på knappen Förarstödsystem. ACC (autom. avståndsregl.) - Ställa in aktiv farthållare Körprogram: - Inställning av fordonets acceleration vid inkopplad aktiv farthållare Normal - Normal Sport - Sport Eco - Sparsam Senast valt avstånd - Aktivera/deaktivera det senast valda avståndet Avstånd: - Inställning av övervakning av avståndet till fordonet framför Mycket litet - Mycket litet avstånd Litet - Litet avstånd Medel - Medelstort avstånd Stort - Stort avstånd Mycket stort - Mycket stort avstånd Bild 46 Bildskärm till det optiska parkeringssystemet Tryck på knappen Parkera och backa. Bildbeskrivning A Till-/frånkoppling av akustisk parkeringshjälp B Stänga av det optiska parkeringssystemet C Anvisning: Kontrollera körvägen! Ställa in fordonssystem 63

66 D E F G H Visning av det valda körfältet enligt styrvinkeln ett hinder i körfältet som hittills varit utanför kollisionsområdet representeras av det gula segmentet ett i kollisionsområdet upptäckt hinder representeras av det röda segment Kör inte vidare! ett område utan upptäckta hinder visas som genomskinliga segment ett i avkänningsområdet upptäckt hinder utanför kollisionsområdet representeras av det vita segmentet ParkPilot - Inställning av parkeringsassistent Automatisk aktivering - Aktivering/inaktivering av förminskad indikering av fickparkeringshjälp (vid framåtkörning) Volym fram - Inställning av ljudvolym främre sensorer Tonhöjd fram - Inställning av tonhöjd främre sensorer Volym bak - Inställning av ljudvolym bakre sensorer Tonhöjd bak - Inställning av tonhöjd bakre sensorer Sänkning ljud: - Volymminskning Av - Ingen sänkning av ljudvolym Låg - Låg sänkning av ljudvolym Medel - Medelhög sänkning av ljudvolym Hög - Stor sänkning av ljudvolym Observera Den förminskade visningen av parkeringsassistenten sker också automatiskt t.ex. vid ryckig körning i köer, då avståndet till hindret blir farligt kort. Den förminskade visningen av parkeringsassistenten kan kopplas om till fullskärmsvisning, om bildskärmen berörs i området för indikeringen. Ljus Tryck på knappen Ljus. Ljusassistent - Inställning av ljusassistenten Light Assist - Sätta på/stänga av automatisk helljusstyrning Inkopplingstid: - Inställning av ljussensorns känslighet mot förändring av det omgivande ljusets intensitet Tidig - Hög känslighet Medel - Medelhög känslighet Sen - Låg känslighet Automatiskt färdljus (vid regn) - Aktivering/avaktivering av automatisk styrning av färdbelysning vid regn Varseljus - Aktivering/inaktivering av varseljus Komfortblinkers - Aktivering/inaktivering av komfortblinkers Resläge: - Inställning av turistljus Högertrafik - För högertrafik Vänstertrafik - För vänstertrafik Kupébelysning - Inställning av kupébelysning Instrument-/knappbelysning - Inställning av ljusstyrkan för instrumentpanelbelysningen Golvbelysning - Inställning av ljusstyrka på golvbelysning "Coming/Leaving home"-funkt. - Inställning av funktionerna COMING HOME/ LEAVING HOME Coming home-funktion - Inställning av belysningstid efter det att man lämnat fordonet (0-30 sekunder, 0 - funktionen är deaktiverad) Leaving home-funktion - Inställning av belysningstid efter det att man låst upp fordonet (0-30 sekunder, 0 - funktionen är deaktiverad) Speglar och torkare Tryck på knappen Speglar och torkare. Backspegel - Inställning av speglar Synkron inställning - Aktivering/inaktivering av synkron inställning av ytterspegeln Sänkning vid backning - Aktivering/inaktivering av sänkning av passagerarspegeln Infällning när bilen är parkerad - Aktivering/inaktivering av infällning av backspegeln via fjärrnyckeln eller med hjälp av av sensorn i greppet (KESSY) Vindrutetorkare - Inställning av vindrutetorkare Automatisk torkning vid regn - Aktivering/inaktivering av automatisk vindrutetorkning vid regn Automatisk bakrutetorkare - Aktivering/inaktivering av automatisk bakvindrutetorkare Öppna och stänga Tryck på knappen Öppna och stänga. 64 Ställa in fordonssystem

67 Fönstermanövrering - Inställning av fönstermanövrering Komfortöppning: - Inställning av komfortöppning Alla fönster - Alla fönster Förarfönster - endast förarfönstret Av - Inget fönster Centrallås - Inställning av öppning och stängning av dörrarna Dörrupplåsning: - Inställning av dörrupplåsning Alla dörrar - Alla dörrar Enskild dörr - Enskild dörr Bilsida - Dörrar på förarsidan Automatisk låsning - Aktivera/inaktivera automatisk låsning vid start Akustisk kvittering - Aktivera/inaktivera ljudsignal vid låsning/upplåsning av fordon med stöldlarm Ø-hastighet - Sätta på/stänga av indikeringen av genomsnittshastigheten i displayen på kombiinstrumentet Digital hastighetsmätare - Sätta på/stänga av indikering av aktuell hastighet i displayen på kombiinstrumentet Hastighetsvarning - Sätta på/stänga av hastighetsvarningsindikeringen i displayen på kombiinstrumentet Oljetemperatur - Sätta på/stänga av oljetemperaturindikering i displayen på kombiinstrumentet Kylvätsketemperatur - Sätta på/stänga av kylvätsketemperaturmätaren i displayen på kombiinstrumentet Återställ kördata "Från Start" - Återställning av trippmätarminnet i infotainmentdisplayen och i displayen på kombiinstrumentet Återställa kördata "Långtids" - Återställning av långtidsminnet i infotainmentdisplayen och i displayen på kombiinstrumentet Säten Tryck på knappen Stolar. Spara stolpositionen - Lagring av förarstols- och ytterspegelposition vid låsning av fordonet på fjärrnyckeln Bilnyckeln aktiverad - Aktivering/inaktivering av lagring av förarstols- och ytterspegelposition vid låsning av fordonet Service Tryck på knappen Service. Chassinummer: - Visning av fordonets identifieringsnummer Kontroll: - Antal km/dagar fram till nästa servicehändelse Oljebytesservice: - Antal km/dagar fram till nästa motoroljebyte Multifunktionsdisplay Tryck på knappen Färddator. Momentan förbrukning - Sätta på/stänga av indikeringen av momentan bränsleförbrukning i displayen på kombiinstrumentet Ø-förbrukning - Sätta på/stänga av indikeringen av momentan bränsleförbrukning i displayen på kombiinstrumentet Tankningsmängd - Sätta på/stänga av indikeringen av tankningsmängden i displayen på kombiinstrumentet Komfortförbrukare - Sätta på/stänga av förbrukningsindikeringen av komfortförbrukare i displayen på kombiinstrumentet Eco-tips - Sätta på/stänga av meddelandetips för bränslesnål körning i displayen på kombiinstrumentet Körtid - Sätta på/stänga av indikeringen av körtiden i displayen på kombiinstrumentet Körsträcka - Sätta på/stänga av indikeringen av körsträckan i displayen på kombiinstrumentet Återställ till fabriksinställningar Tryck på knappen Fabriksinställningar. Alla inställningar - alla menypunkter Förarstödsystem - Meny Förarstödsystem Parkera och backa - Meny Parkera och backa Ljus - Meny Ljus Speglar och torkare - meny Speglar och vindrutetorkare Öppna och stänga - Meny Öppna och stänga Färddator - Meny Multifunktionsdisplay Om en tidigare menypunkt väljs kommer frågan om inställningarna faktiskt ska återställas. Avbryt - Tillbaka till överordnad meny Återställ - Återställa inställningarna Ställa in fordonssystem 65

68 Ytterligare funktioner Inledande information I första hand ska uppmärksamheten ägnas åt säkerhetsanvisningar» Sidan 4. Utför alla menyförflyttningar och bekräftningar enligt beskrivning i början av denna bruksanvisning» Sidan 6. Följande funktioner kan endast användas när tändningen är påslagen. Välj körläge Bild 47 Mittkonsol: Knapp för val av körläge I menyn för val av körläge kan man välja bland tre förinställda körprofiler Normal, Sport, Eco, samt körprofilen Individual, i vilken man kan utföra individuella inställningar. Om profilerna Sport, Eco eller Individual är aktiverade lyser symbolen i knappen» bild 47. Det aktuellt valda körläget visas i statusraden i huvudmenyn för funktionslägena» bild 48 på sidan 67 (upptill vänster). Öppna huvudmeny Tryck på knappen. Normal - Aktivera läge Normal Avbryt - Avbryta menyn för att välja körläge Information - Visning av profilinställningar Sport - Aktivera läge Sport Avbryt - Avbryta menyn för att välja körläge Information - Visning av profilinställningar Eco - Aktivera det bränslesparande läget Avbryt - Avbryta menyn för att välja körläge Information - Visning av profilinställningar Individual - Aktivera läge Individual Avbryt - Avbryta menyn för att välja körläge Setup - Individuella inställningar Styrning: - Inställning av servostyrningens karaktär Normal - Normal Sport - Sport Motor: - Inställning av motorns (driv)karaktäristik Normal - Normal Sport - Sport Eco - Sparsam ACC: - Inställning av fordonets acceleration vid inkopplad aktiv farthållare Normal - Normal Sport - Sport Eco - Sparsam Dynamiskt kurvljus: - Inställning av karaktäristiken för de adaptiva främre strålkastarna Normal - Normal Sport - Sport Eco - Sparsam Klimatanläggning: - Inställning av karaktäristiken för Climatronic Normal - Normal Eco - Sparsam Återställa läge - Inställning av profilen Normal Observera Om enheten inte används under ca 10 sekunder i menyn "Välj körläge" sker en omkoppling till det senast valda läget eller avstängning av enheten. 66 Ställa in fordonssystem

69 Ställa in Climatronic Bild 48 Climatronic: Huvudmeny Vid inkopplad Climatronic visas önskad inställd temperatur på förar- och passagerarsidan» bild 48. Beroende på önskad inställd temperatur visas luftströmmen ur munstyckena blå (temperatur under 21,5 C) eller röd (temperatur över 22 C). I automatiskt läge för Climatronic visas AUTO i bildskärmen. Öppna huvudmeny Tryck på knappen SETUP på Climatronic-fältet. Klimatprofil: - Inställning av driftsättet för Climatronic ON/OFF - Till-/frånslagning av Climatronic - Åtkomst till inställning av parkeringsvärme och ventilation» Sidan 62 - Inställningar för Climatronic Klimatprofil: - Inställning av driftsättet för Climatronic Låg - Låg effekt, tyst drift Medel - Baseffekt Hög - Ökad effekt Automatisk cirkulationsluft - Till-/frånslagning av automatisk cirkulationsluft Automatisk kompletteringsvärmare - Till-/frånslagning av snabb kupéuppvärmning Observera Om enheten inte används på ca 10 sekunder i menyn Climatronic, och om enheten inte var inkopplad innan man öppnade menyn Climatronic, stängs enheten av automatiskt. Om automatikdriften på Climatronic stängs av, genom att fläktvarvtalet ökats eller minskats, kommer färgframställningen av luftströmmen från luftmunstyckena inte att visas. Ytterligare funktioner 67
