Effektivt byggande med sprutbetong
|
|
- Ulf Magnusson
- för 5 år sedan
- Visningar:
Transkript
1 Betong och berg för ett säkert och hållbart samhälle Effektivt byggande med sprutbetong CBI-dagen
2 Innehåll Vad kan man göra med sprutbetong? Vad skiljer sprutbetong från annan betong? Olika sprutmetoder Exempel på användning Copyright 2011 BESAB. All Rights Reserved. 2
3 Vad kan man göra med sprutbetong? Bergförstärkning Betongreparationer Förstärkning av betongkonstruktioner Förstärkning av murverk (grundmurar, stenvalvbroar) Berlinerspont Skalkonstruktioner Brandskydd Konstberg Fria former Copyright 2011 BESAB. All Rights Reserved. 3
4 Vad skiljer sprutbetong från annan betong? Betongsammansättning Ingen sten/makadam (ballasten brukar vara 0 8/11 mm) Kan inte proportioneras med vanlig metod (Betonghandbok) Tidsödande och kostsam förprovning krävs ofta Egenskaper Hög kvalitet vid riktigt utförande Bra beständighet om rätt konstruktion (inte för tunna skikt på bergyta) Ingen formsättning krävs Snabb förstärkningsmetod (bergförstärkning) Kan vara mer krympbenägen än konventionell betong Kräver noggrann vattenbegjutning Kan vara svårt att vattna tak i tunnlar vid underhåll Stensprut och damm kan upplevas som dålig arbetsmiljö Copyright 2011 BESAB. All Rights Reserved. 4
5 Torrsprutning Beskrivning Originalet, utvecklades för gruvor i USA omkring 1910 Cement och grus blandas torrt/naturfuktigt (torrbruk förfuktas) Tramsporteras till sprutmunstycket med tryckluft Vatten tillsätts i munstycket Egenskaper Okomplicerad teknik Flexibel, lång slangtransport möjlig (2-300 m) Kan sprutas manuellt eller med robot Tillsatsmedel krävs inte Kontrollerat vct kan inte uppfyllas (godkänns ändå som klass 1 av Trafikverket) Arbetsmiljö (damm, kiselpartiklar) Mycket återstuds (spill), upp till % Olämplig för fibersprutning Relativt låg kapacitet, 1,5-3 m³/tim Copyright 2011 BESAB. All Rights Reserved. 5
6 Våtsprutning Beskrivning Betongmassa blandas färdig inkl. vatten Transporteras till sprutmunstycket med betongpump Drivluft och accelerator tillsätts i munstycket Egenskaper God arbetsmiljö relativt torrsprutning Hög kapacitet, > 10 m³/tim Lite återstuds (spill), typiskt < 10 % Kontrollerat vct (klass 1) Lämplig för fiberbetong Tung utrustning, sprutas helst med robot Kräver tillsatsmedel för pumpbarhet/sprutbarhet (jfr. SKB) Kräver accelererande tillsatsmedel Copyright 2011 BESAB. All Rights Reserved. 6
7 Förstärkning av vattentorn Flexibelt Tunn pågjutning Lång slangtransport även vertikalt 7
8 Reparation av pelare i p-hus Klorider har orsakat skador Vattenbilning Betongsprutning Copyright 2011 BESAB. All Rights Reserved. 8

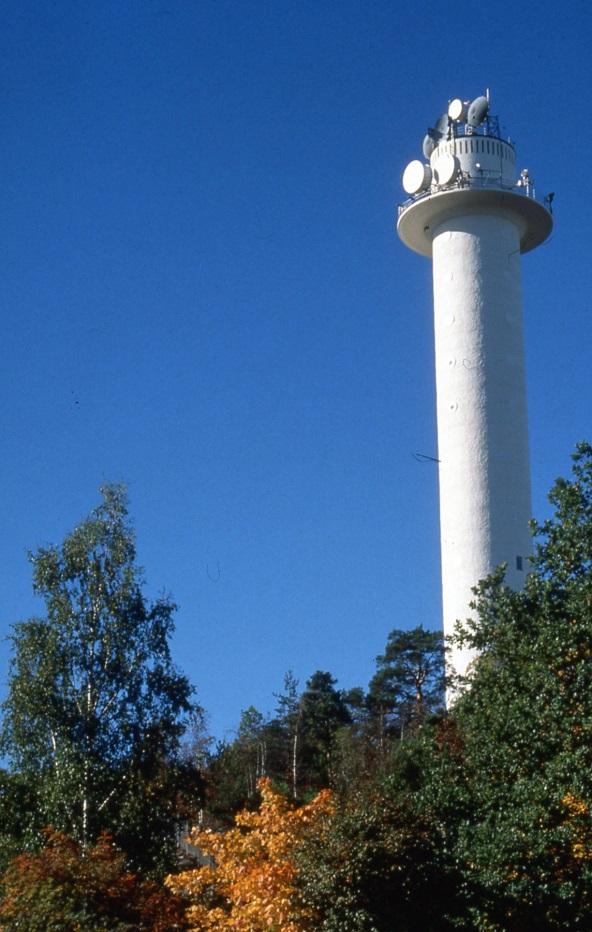

9 Förstärkning av teletorn Glidformsgjuten cylinder med svåra betongskador Pågjutning (torrsprutning) 80 mm Nätarmering Cementfärg Copyright 2011 BESAB. All Rights Reserved. 9

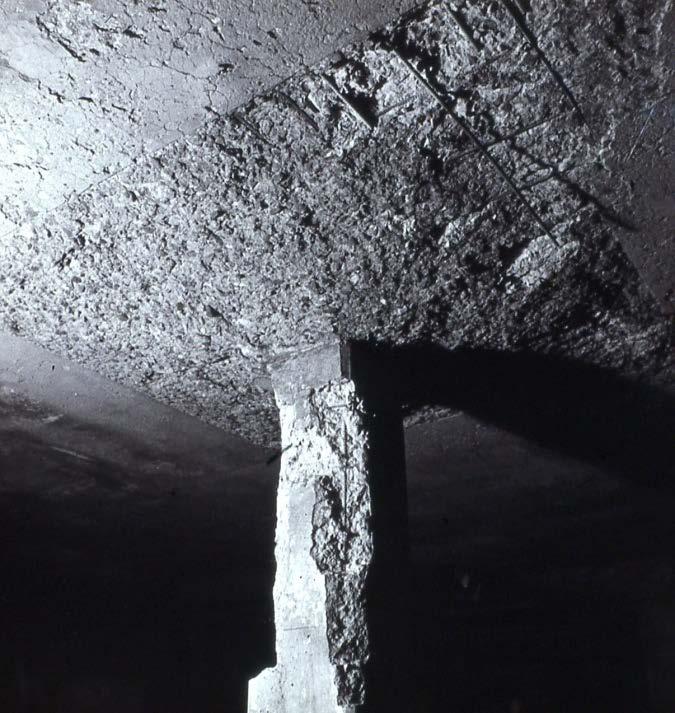

10 Bilning, blästring Betongsprutning Avjämna, skura Klart Reparation av brandskadad pelare Copyright 2011 BESAB. All Rights Reserved. 10

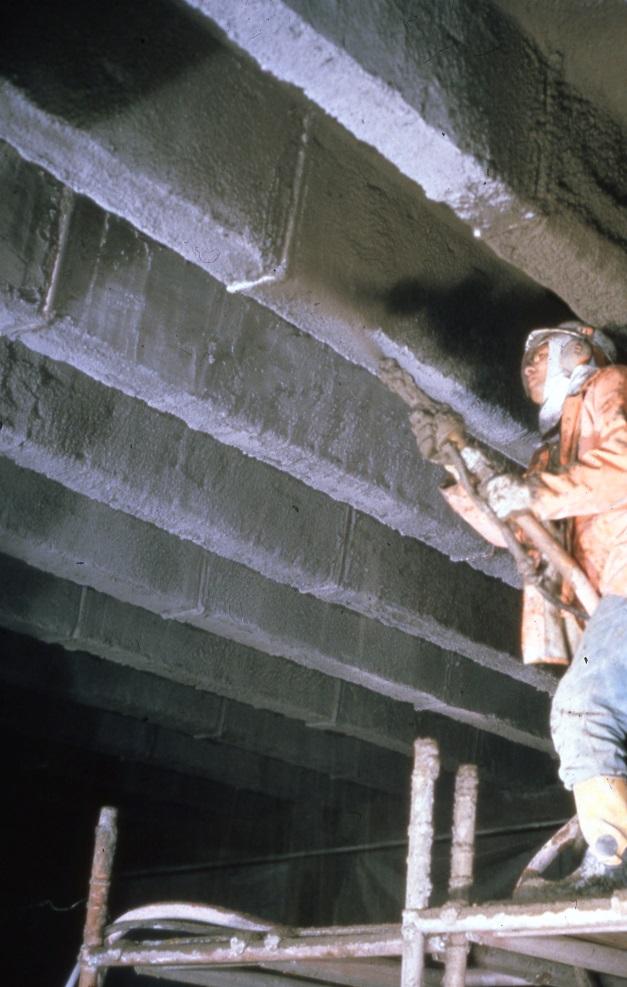

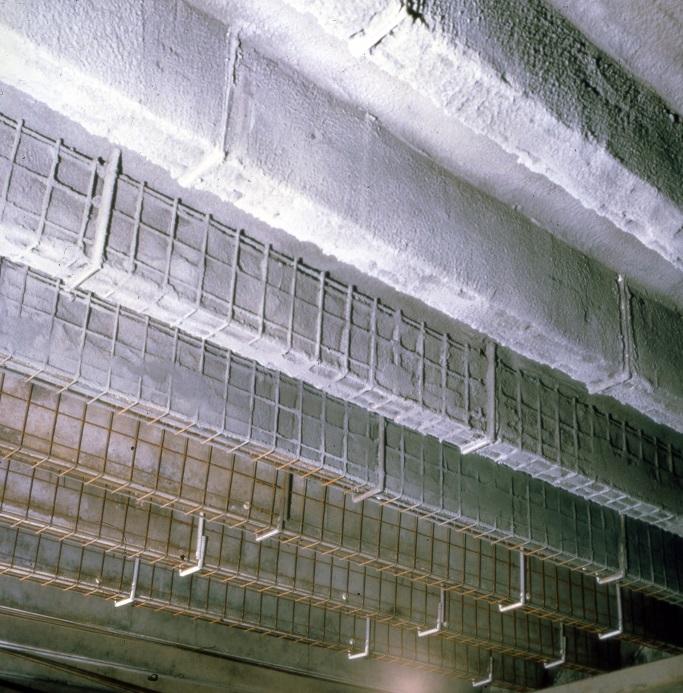

11 Förstärkning av brandskadat tak i p-garage Konstruktion Ovanför finns parkmiljö, lekplats mm Tätskikt Reparation Ingen bilning Ny dragarmering under befintlig balk Dymlingar i balkliv Våtsprutning Pågjutning cirka 60 mm Copyright 2011 BESAB. All Rights Reserved. 11
12 Brandskydd av kolonner i petrokemisk anläggning Torrsprutning Nätarmerad Copyright 2011 BESAB. All Rights Reserved. 12

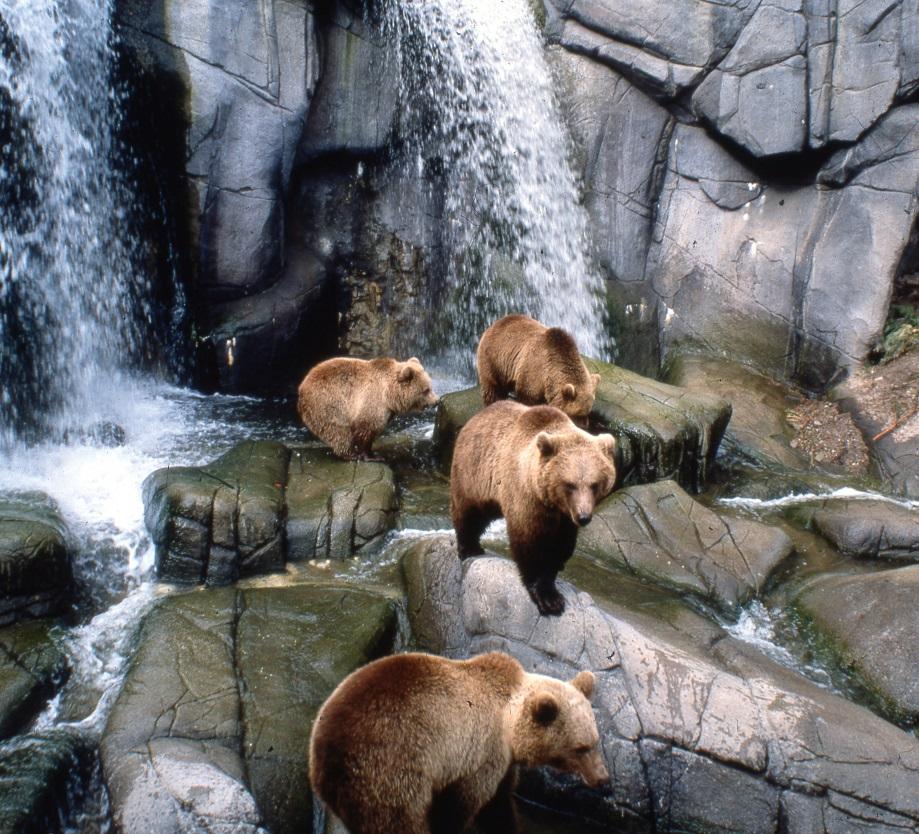

13 Björnberget på Skansen Konstberg Allt synligt berg är sprutbetong Copyright 2011 BESAB. All Rights Reserved. 13
14 Tigrar gillar också sprutbetong Djurpark i Danmark Copyright 2011 BESAB. All Rights Reserved. 14

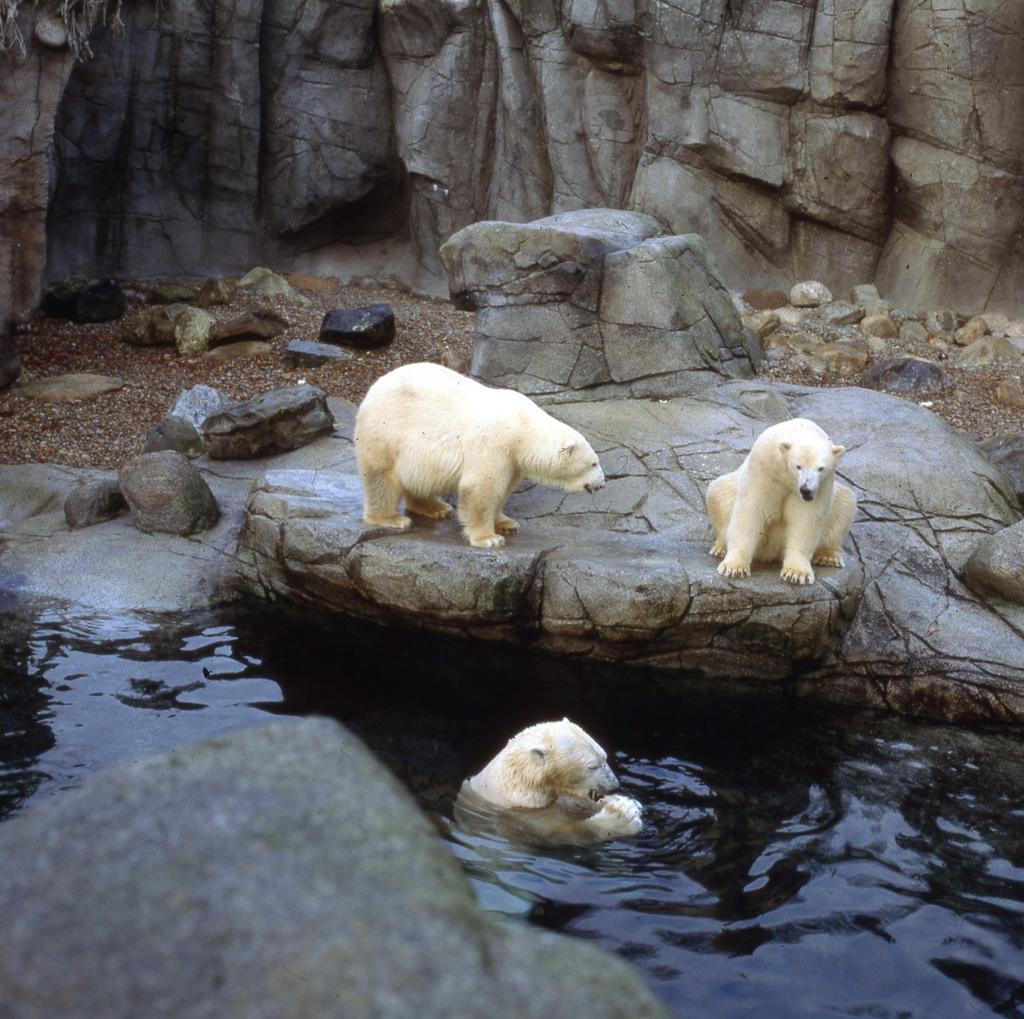

15 liksom Isbjörnar Odense zoo Copyright 2011 BESAB. All Rights Reserved. 15
16 och pingviner. Copyright 2011 BESAB. All Rights Reserved. 16
17 Förstärkning av bergslänter i vattenkraftverk Slänthöjd upp till 20 m Våtsprutning Robot Copyright 2011 BESAB. All Rights Reserved. 17

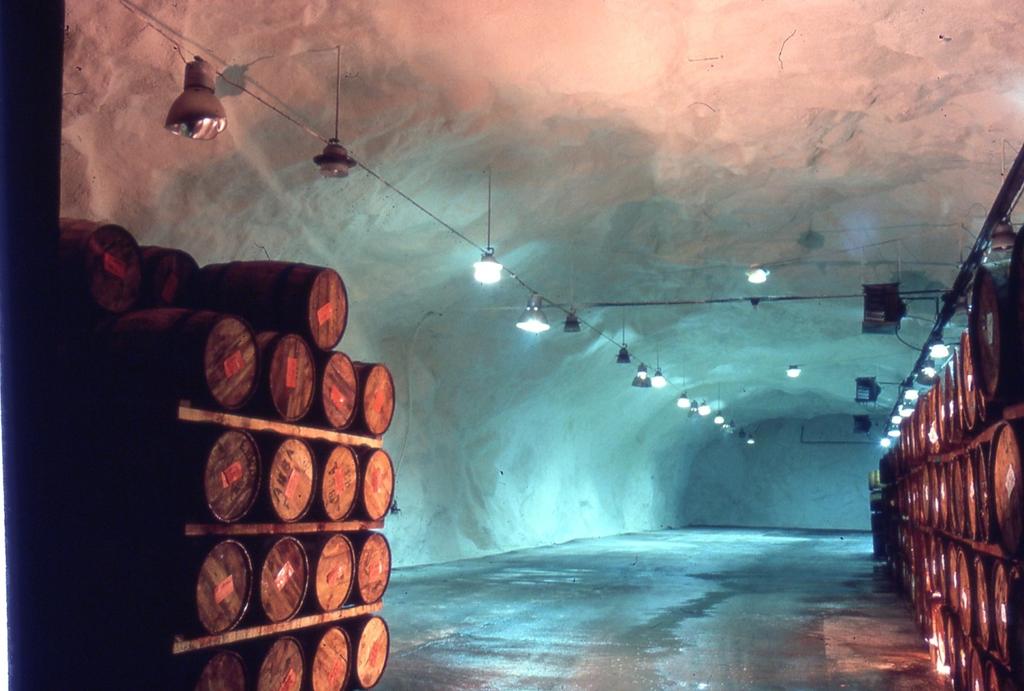

18 Renovering av bergrumslager för livsmedel 30 mm oarmerad sprutbetong Torrsprutning Vit cementfärg Copyright 2011 BESAB. All Rights Reserved. 18
19 Spännvidd 14 m Tjocklek mm Mycket lätt form (plast) Dubbla armeringsnät Torrsprutning Sprutbetongvalv i bergrum Copyright 2011 BESAB. All Rights Reserved. 19

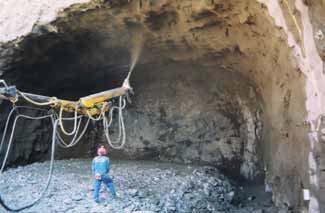

20 Bergförstärkning i Arlanda Express Tunnel B=12 m, H=9 m Fiberbetong Copyright 2011 BESAB. All Rights Reserved. 20

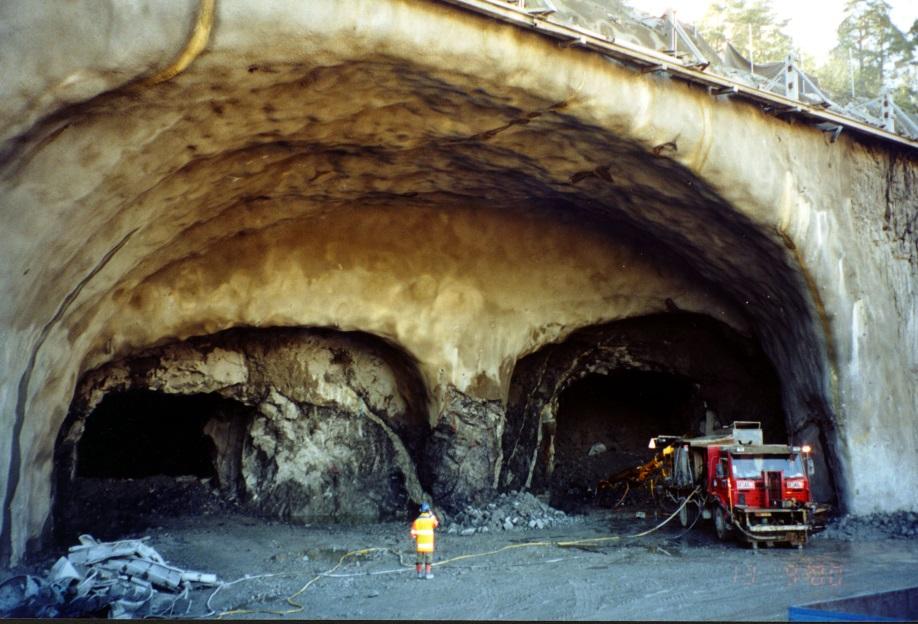

21 Förstärkning av mäktigt tunnelvalv, Södra Länken Spännvidd 32 m Höjd upp till 14 m Liten bergtäckning, 4-5 m Utsprängning i små etapper Sprutning efter varje etapp Bågform nödvändig Betongtjocklek upp till en meter Copyright 2011 BESAB. All Rights Reserved. 21

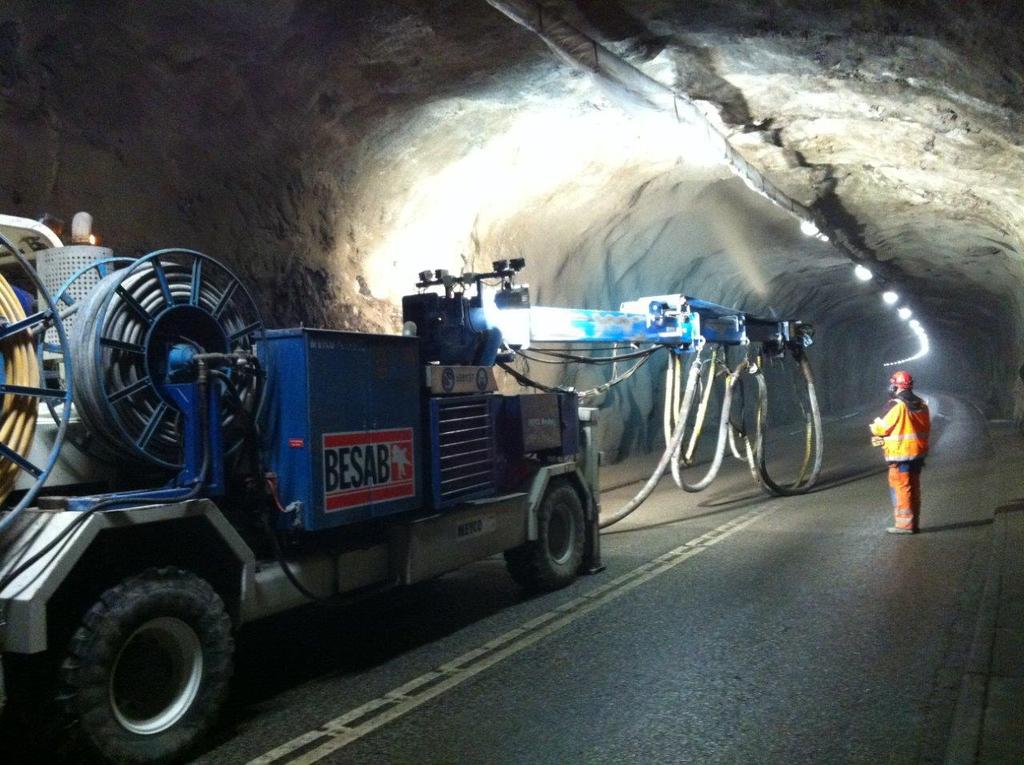

22 Vattenbilning av berg/betongytor Våtsprutning Fiberbetong Underhåll i Muskötunneln Copyright 2011 BESAB. All Rights Reserved. 22
23 Underhåll i T-banan Våtsprutning Fiberbetong Copyright 2011 BESAB. All Rights Reserved. 23
24 Underhåll i anläggning Copyright 2011 BESAB. All Rights Reserved. 24

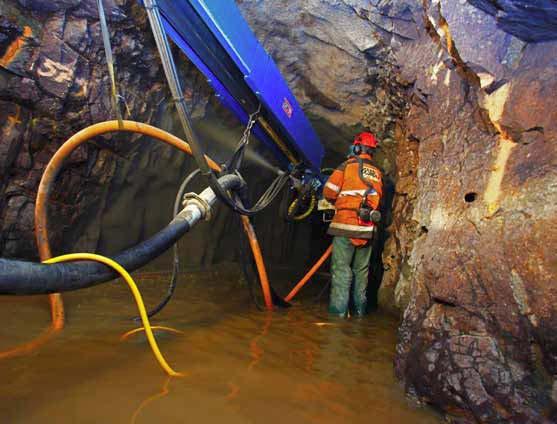

25 Tunnel B=3 m, H=3 m Vatten Betongtransport upp till 5 km Våtsprutning Fiberbetong Extremt liten robot Underhåll i Bolmentunneln Copyright 2011 BESAB. All Rights Reserved. 25

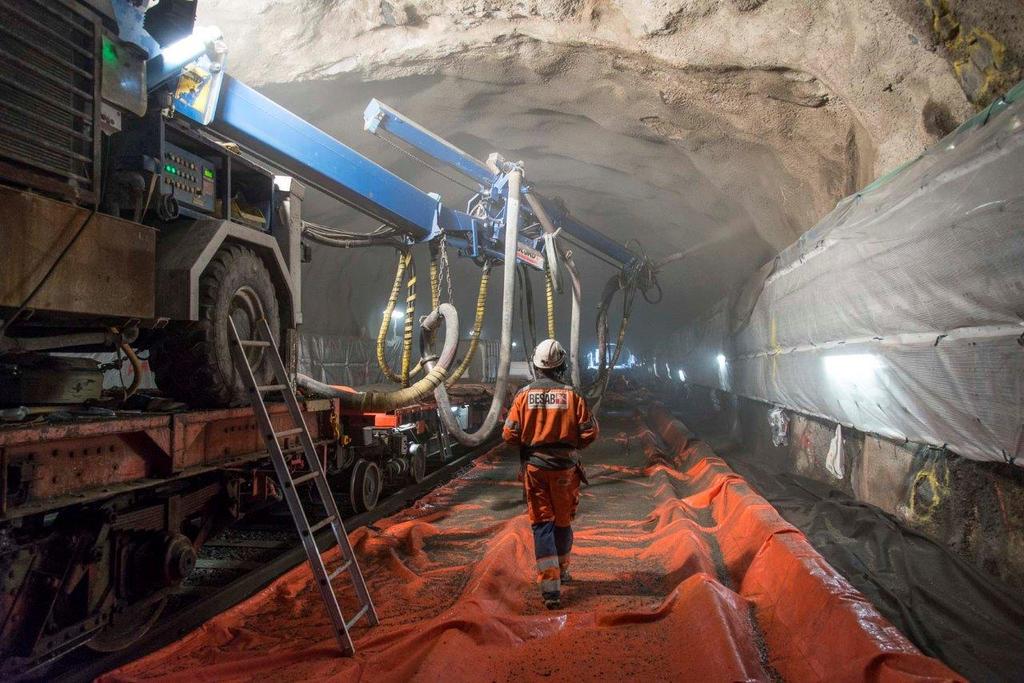

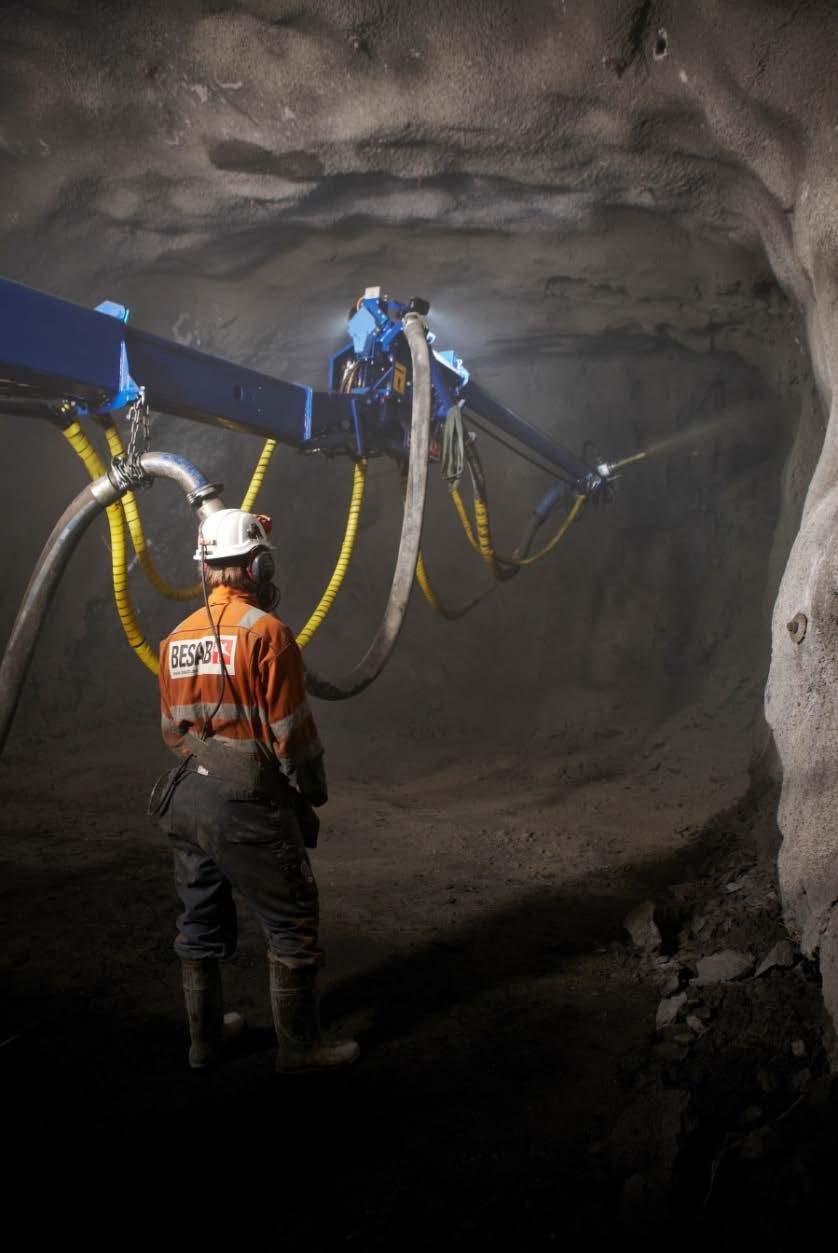

26 Sprutning i en spårtunnel Våtsprutning Robotsprutning Fiberbetong Copyright 2011 BESAB. All Rights Reserved. 26
