Konsten att underhålla konstbyggnader (Byggnadsverk Broar) Gatukontorsdagarna. Per Thunstedt
|
|
- Maj-Britt Öberg
- för 8 år sedan
- Visningar:
Transkript
1 Konsten att underhålla konstbyggnader (Byggnadsverk Broar) Gatukontorsdagarna 2012 Per Thunstedt
2 Vem är Per Thunstedt? Vad kan han förmedla oss som jobbar inom kommunerna med konstbyggnader? De senaste 10 åren har jag jobbat som bro- och tunnelförvaltare på Vägverket (idag Trafikverket) i Göteborg. Innan jag började på Vägverket arbetade jag på Skanska/ Gatu och väg AB med bro- tunnelreparationer under en femårs period. På Gatu och väg AB arbetade jag även med Va- och markarbeten under ett antal år innan jag började med broreperationer på heltid flyttade jag till Göteborg och utbildade mig på Chalmers. Mina första arbets erfarenheter är från familjeföretaget grävmaskinsfirman i Vimmerby. Sedan 1990 har jag varit bosatt i Kungsbacka
3 Föredragets upplägg 1. Vanliga skador på konstbyggnader 1. Brofogar 2. Tätskikt 3. Ytavlopp och grundavlopp 4. Broräcken och kantbalkar 5. Bullerskärmar 6. Rostskyddsmålning 2. Avhjälpande underhåll (Underhålls entreprenader) 3. Förebyggande underhåll (Driftarbeten GPD ) 4. Registrering i Batman 5. Inspektioner 6. Förslag på lösningar som underlättar underhållet av konstbyggnader
4 Otäta brofogar och skadade fogband medför betongskador på lagerpallar och landfästen
5 Beläggningsskador vid brofogar

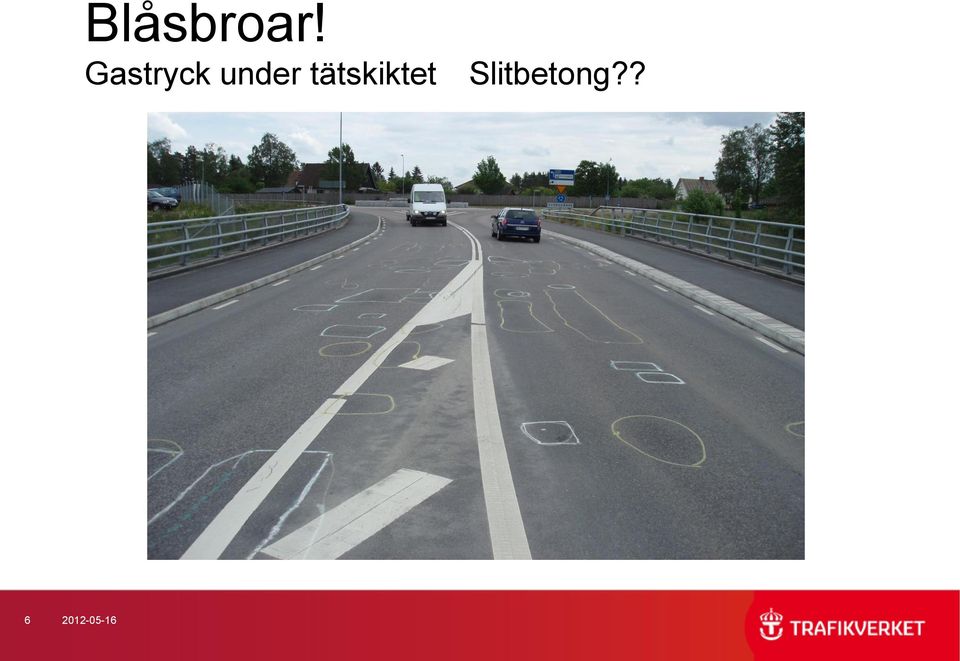

6 Blåsbroar! Gastryck under tätskiktet Slitbetong??
7 Ett stort antal broar i Sverige har vidhäftnings- problem mellan matta och betong
8 Skador i beläggningen pga. ej fungerande avvattning
9 Felplacerade grundavlopp medför potthål i beläggningen
10 Korta utstick ger fuktzoner och skador på undersidan av broplattan
11 Skador på lagerpallar pga. felplacerade grundavlopp
12 Räcken blir påkörda och kantbalkar har inte evig livslängd
13 Problem pga. Estetik och utförande! Broräcke Götatunneln från 2006 Garantiarbeten
14 Sönderslagna glas i bullerskärmar kostar i inköp ca kr/st + arbetskostnad Sönderslagna glas har vi i GBG på: Säröleden Örgrytemotet Åbromotet Ivarsbergsmotet Partillemotet Stenabron Klippan E45 Rv
15 Läckage i brofog ger korrosionsskador på underliggande stålkonstruktion
16 Efter år behöver stålkonstruktioner rostskyddsmålas. Omfattningen beror på: Har stålet tvättats från klorider, fågelspill, jord och grus mm Är stålet utsatt för saltvindar Hur mycket UV- ljus är bron utsatt för
17 Avhjälpande underhåll (reparation) För ett lyckat slutresultat bör det i processen ingå Provtagningar Utredningar Projektering Trafikanalyser Bedömning av entreprenad tid
18 Avhjälpande underhåll (reparation) Skador på lagerpallar och frontmurar pga. läckande brofogar. Rivning av betong med t.ex. vattenbilningsutrustning
19 Förebyggande underhåll (driftarbeten) Den årliga brotvätten efter vintersäsongen förlänger livslängden på t.ex. kantbalkar
20 Förebyggande underhåll (drift) Täta brunnar och ledningar medför sönderfrysta ytavloppsrör
21 Förebyggande underhåll (drift) Ett ytavlopp vid brofogen skyddar landfästet från kloridskador
22 Förebyggande underhåll (drift) Hur ofta och med vilken utrustning bör brofogarna rengöras?
23 Förebyggande underhåll (drift) Flera exempel på dåligt rengjorda brofogar
24 Inom Trafikverket byggnadsverk använder vi förvaltningssystemet BaTman batinfo/batman/verks amhetsinfo/pdf/brosc hyr%20batman.pdf
25
26
27 Huvudinspektion i Lundbytunneln 2010 Nybyggnadsår: 1998 Tunnellängd: 2 x 2053 m (två tunnelrör) Första huvudinspektionen: 2002 (Underlag för garantibesiktning) Andra huvudinspektionen: 2010 Vid inspektionen 2010 lade vi ner mera arbete både i tunneln och på kontoret Är 1 miljon för 4 km tunnel rätt nivå?
28 Huvudinspektion i Lundbytunneln 2010 Ett antal större bompartier efter 12 års påverkan av vatten och temperaturvariationer. Eller kan skadorna förorsakats av injektering?
29 Huvudinspektion i Lundbytunneln 2010 Förslag på uppdelning i inspektionsdelar Inspektionsdelar Norra Tunneln: 1 Berg, sprutbetong, tak 2+3 Norra resp. södra prefabväggarna 4+5 Bergvägg bakom norra resp. södra prefabväggen 6 Beläggning 7 Installationer (kabelstegar, fläktar mm.) 8 Infästningar för installationer 9 Inklädnader (uppdelat på flera delar om det finns flera inklädnader) Motsvarande uppdelning sker för Södra Tunneln. Varje tvärtunnel blir också en egen inspektionsdel
30 Förslag på lösningar som kan underlättar underhållet av konstbyggnader för mindre kommuner. Mindre kommuner kan gå ihop och handla upp bropaket av konsulter och entreprenörer som utför: Inspektioner Registrerar och uppdaterar i BaTman Utför förebyggande underhåll (Driftarbeten) Byggledningsuppdrag expertstöd vid reparation av konstbyggnader Det finns säkert även vinster att handla upp avhjälpande underhåll (entreprenader) där det ingår ett antal konstbyggnader Man skulle också kunna tänka sig att man har en gemensam tjänsteman i ett antal kommuner som arbetar med konstbyggnader
31 Andra synpunkter att fundera över När det byggs nya broar eller när befintliga broar och vägar förändras bör det vara med någon som tittar speciellt på drift och underhåll aspekter på konstbyggnaderna LCC (Life Cycle Costs) som är på tapeten idag och kommer att bli ett krav i framtiden både på Trafikverket och inom kommunerna mm
32 Glöm inte bort konstbyggnaderna! Mina skötebarna i Göteborg Älvsborgsbron Tingstadstunneln
Per Thunstedt bor i Kungsbacka 30 km söder om Göteborg Efter sin examen på Chalmers började Per på Skanska där han bland annat arbetade med bro- och
Per Thunstedt bor i Kungsbacka 30 km söder om Göteborg Efter sin examen på Chalmers började Per på Skanska där han bland annat arbetade med bro- och tunnel reparationer. 2001 började Per på Vägverket/
