Simhallar i behov av renovering Alberto León

Transkript

1 Simhallar i behov av renovering Alberto León

2 Innehåll Överblick av simhallar och vanliga skador Lösningar eller åtgärder för skadade simhallar Moderna simhallar Lösningar för hållbara simhallar Sammanfattning

3 Överblick av simhallar och vanliga skador 1(11) Sturebadet 1902 Centralbadet 1904

4 Överblick av simhallar och vanliga skador 2(11) Simhallar från

5 Överblick av simhallar och vanliga skador 3(11) Simhallar från

6 Överblick av simhallar och vanliga skador 4(11) Simhallar från

7 Överblick av simhallar och vanliga skador 5(11) Vad har de gemensamt? Betongkvalité

8 Överblick av simhallar och vanliga skador 6(11) Vad har de gemensamt? Skvalprännor

9 Överblick av simhallar och vanliga skador 7(11) Vad har de gemensamt? Betongskador

10 Överblick av simhallar och vanliga skador 8(11) Vad har de gemensamt? Betongskador

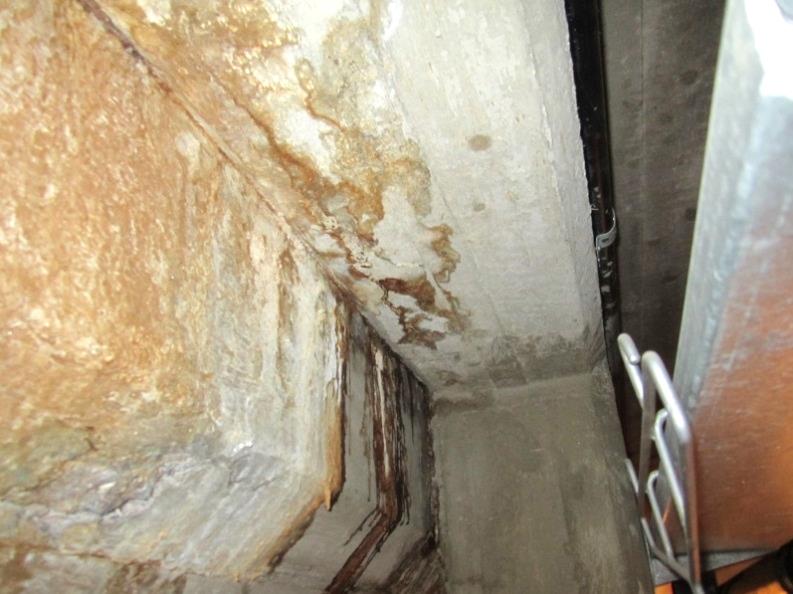

11 Överblick av simhallar och vanliga skador 9(11) Vad har de gemensamt? Läckage vid skvalpränna

12 Överblick av simhallar och vanliga skador 10(11) Vad har de gemensamt? Läckage vid skvalpränna

13 Överblick av simhallar och vanliga skador 11(11) Skadornas omfattning kan variera beroende på: Typ av skvalpränna och antal otäta gjutfogar Lutning mot golvbrunnar i bjälklaget och antal golvbrunnar Simbassängernas detaljer (rörgenomföringar, belysning, fönsterluckor) Hur ägaren har underhållit konstruktionen

14 Lösningar eller åtgärder för skadade simhallar 1(4) Enkla och effektiva lösningar Förstärkning Skydd mot fallande betongbitar (skyddsnät, undertak, etc.)

15 Lösningar eller åtgärder för skadade simhallar 2(4) Övriga enkla lösningar Injektering

16 Lösningar eller åtgärder för skadade simhallar 3(4) Kostsamma lösningar Renovering med byte av skvalprännornas läge, från vertikalt läge till horisontellt läge

17 Lösningar eller åtgärder för skadade simhallar 4(4) Övriga effektiva och kostsamma lösningar Nytt tätskikt över hela bassängen

18 Moderna simhallar 1(9) Kokpunkten i Västerås invigd under 2015

19 Moderna simhallar 2(9) Krav från dagens samhälle: Större och mer komplicerade badanläggningar Mer spännande och roligare Hållbara konstruktioner Miljövänliga och Energisnåla

20 Moderna simhallar 3(9) Moderna badanläggningar kräver: Fler komplicerade detaljer Bättre betong Bättre och mer hållbara produkter Mer underhåll

21 Moderna simhallar 4(9) Utvecklingen har gått framåt med: Dimensioneringsteknik Underhållsteknik (enklare att göra rent, byta skadade delar, etc.) Skyddande produkter Bjälklag Golvränna Bassäng

22 Moderna simhallar 5(9) Moderna badanläggningar har mer: Rörgenomföringar, luckor för belysning, glasfönster Utrustning för underhållande maskiner, t. ex vågmaskiner, jacuzzi, bubbelfontäner, bio, massagerör, etc. Risken för läckage och efterföljande skador är större.

23 Moderna simhallar 6(9) Exempel på skador i en modern badanläggning Ventilation Sittbänk bubbel Startbassäng för Vildfors

24 Moderna simhallar 7(9) Exempel på skador i en modern badanläggning

25 Moderna simhallar 8(9) Exempel på skador i en modern badanläggning

26 Moderna simhallar 9(9) Smart lösning? Tegelmur Ventilation

27 Lösningar för hållbara simhallar 1 (3) Hur kan man undvika tidiga skador på nya och renoverade badanläggningar? Bättre planering vid projektering Bättre Standard Förbättring av dimensioneringsteknik (tusentals detaljer) Bättre kompatibla och hållbara produkter (tätningsprodukter).

28 Lösningar för hållbara simhallar 2(3) Hur kan man undvika tidiga skador på nya och renoverade badanläggningar? Rostfri stål i de mest utsatta betongkonstruktionsdelarna Katodisk skydd

29 Lösningar för hållbara simhallar 3 (3) Hur kan man undvika tidiga skador på nya och renoverade badanläggningar? Bättre kontroll av utförandet.

30 Sammanfattning 1 (3) Stort antal anläggningar byggda från till 1970-talet visar liknande skador på betongen och i övriga delar med omfattande reparationsbehov. Den största utmaningen för simhallar och badanläggningar är att få en tät konstruktion.

31 Sammanfattning 2(3) Moderna badanläggningar är mer komplicerade med tusental detaljer och utrustningar med större risk för framtida skador Teknikutvecklingen har gått framåt när det gäller dimensionering, produkter och material, men fortfarande är det svårt att få en konstruktion tät och tidiga skador förekommer Brister vid planering, projektering och kontroll av utförandet

32 Sammanfattning 3(3) Frågeställning Hur beställer, projekterar, bygger och kvalitetssäkrar vi framtidens bad/simhallar? CBI:s insats CBI koordinerar ett Vinnovaprojekt, med totalt 19 medverkande parter, inom utlysningen Utmaningsdriven innovation Hållbara städer. Fokus ligger på att kunna bygga och renovera dessa arenor på ett hållbart sätt, inklusive säkerhet och hälsa. Resultat I samverkan utformar vi ett kompetenscentrum. Nya produkter, standarder och guidelines. Anläggningar med längre livslängd, mindre energiåtgång och bättre miljö.

33 Tack för uppmärksamheten!
