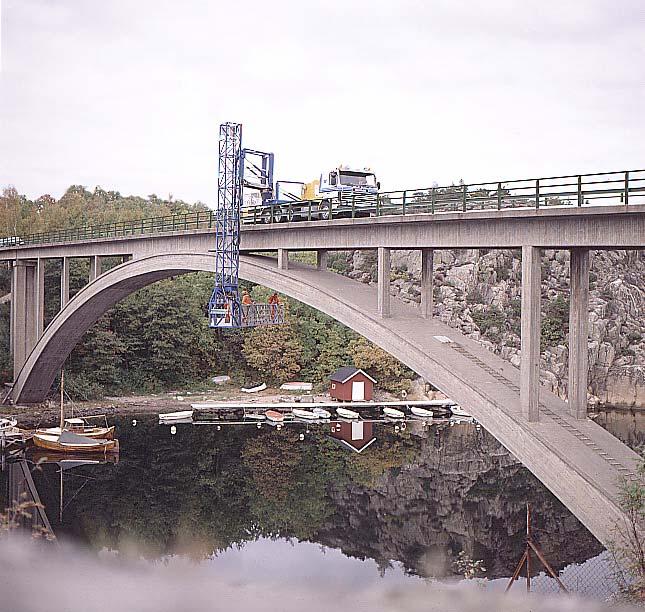

1 Publikation 2006:61 Koder för inspektion av byggnadsverk Del 1 Gemensamma koder

2 Vägverket Innehåll Sidan Del 1 Gemensamma koder Inspektionstyper och tillståndsklasser 5 Konstruktionsdelar 6 Skadekoder material 7 Skadekoder typ 9 Skadekoder orsak 11 Aktiviteter 14 Titel: Koder för inspektion av byggnadsverk, del 1: Gemensamma koder Publikation: 2006:61 Kontaktpersoner: Bosse Eriksson, Bengt Rutgersson Utgivningsdatum: Tillgängligt format: digitalt på Vägverkets hemsida 2 (15)

3 Vägverket FÖRORD Publikationerna Koder för inspektion av byggnadsverk innehåller kodförteckningar för beskrivning av inspektioner, skador, tillstånd samt åtgärder. Koder för inspektion av byggnadsverk omfattar följande delar. Del 1 Gemensamma koder Del 2 Konstruktionselement för broar Del 3 Konstruktionselement för tunnlar - utkommer årsskiftet 2006/2007, *) Del 4 Konstruktionselement för färjelägen och kajer Del 5 Konstruktionselement för stödkonstruktioner Del 6 Konstruktionselement för tråg, påldäck och dammar Del 7 Konstruktionselement för vägtrummor Del 8 Konstruktionselement för bullerskärmar - utkommer hösten 2006, *) Föreliggande publikation utgör delen 1 Gemensamma koder. Kodförteckningarna ses fortlöpande över i samband med utvecklingen och anpassningen mot befintliga och nya byggnadsverk som kan hanteras inom BaTMan. I det webbaserade förvaltningsverktyget BaTMan återfinns samtliga koder. Vid en differens mellan denna publikation och BaTMan är det BaTMan som gäller. *) Koderna för beskrivning av konstruktionselement till tunnlar och bullerskärmar håller för närvarande på att ses över. Elementkoder för dessa byggnadsverk finns inlagda i förvaltningsverktyget BaTMan. 3 (15)

4 Vägverket 4 (15)

5 Vägverket Inspektionstyper Kod (förkortning) 5 Översiktlig inspektion 10 Allmän inspektion 15 Huvudinspektion 16 Ofullständig huvudinspektion 20 Särskild inspektion 21 Särskild inspektion Berg 23 Särskild inspektion Brobaneplatta 24 Särskild inspektion Impulsradar 25 Särskild inspektion Nit 26 Särskild inspektion Svets 27 Särskild inspektion Maskin 28 Särskild inspektion El 29 Särskild inspektion Under vatten 30 Utredning 50 Slutbesiktning 60 Garantibesiktning 90 Rättning Tillståndsklasser Kod 3 Bristfällig funktion vid inspektionstillfället 2 Bristfällig funktion inom 3 år 1 Bristfällig funktion inom 10 år 0 Bristfällig funktion bortom 10 år 5 (15)

6 Vägverket Konstruktionsdelar Kod Bro Tunnel Färjeläge Kaj Stödmur Tråg Påldäck Damm Trumma Bullerskärm 1 Grundläggning X X X X X X X X X X 2 Slänt och kon X X X X X X X X X X 3 Stöd X X X X X X X X 4 Ving- och stödmur X X X X X X X 5 Upplagsanordning X X X X X X X 6 Huvudbärverk X X X X X X X X X 7 Övriga bärverk X X X X X X 8 Körbaneplatta X X X X X X 9 Kantbalk X X X X X X X X X 10 Tätskikt X X X X X X X X 11 Beläggning X X X X X X X X 12 Räcke X X X X X X X X X 13 Övergångskonstruktion X X X X X X X 14 Dräneringssystem X X X X X X X X 15 Plattformar etc X X X X X X 16 Ledverk X X X 17 Spåruppläggning X X X 20 Maskinelement kraft och transmission 21 Maskinelement övrigt X 22 Manöver- och X reglersystem 23 Manöverutrymme X X 24 Elsystem X X X X X X X X X 30 Inklädnad X 31 Inredning X 32 Ljusskärm X X 33 Termisk isolering X 60 Huvudbärverk X 61 Huvudbärverk Berg X 62 Huvudbärverk X Berg/Förstärkning 70 Övrigt X X X X X X X X X X 80 Överbyggnaden X X 90 Hela Aktuell konstruktion X X X X X X X X X X 6 (15)

7 Vägverket Skadekod Material 01 Oarmerad betong 02 Armerad betong 03 Spännbetong 04 Fiberarmerad betong 05 Oarmerad sprutbetong 06 Fiberarmerad sprutbetong 07 Stångarmerad sprutbetong 10 Armeringsstål 11 Spännstål 12 Stål 13 Rosttrögt stål 14 Koppar 15 Aluminium 20 Trä 24 Berg/Bergmassa 25 Sten 26 Grus 27 Jord 30 Asfaltbetong 31 Gjutasfalt 32 Membran 33 Asfalt 34 Asfaltmastix 35 Epoxi 36 Plast 37 Isoleringsmatta 40 Färg 7 (15)

8 Vägverket Skadekod Material 45 Varmförzinkning 50 Gummi 51 Armerat gummi 55 Tankbeläggning 60 Oljegrus 99 Övrigt 8 (15)

9 Vägverket Skadekod Typ 01 Urlakning 02 Vittring 03 Spjälkning 05 Avflagning 06 Korrosion 08 Röta 11 Spröd 20 Spricka 21 Böjspricka 22 Dragspricka 23 Skjuvspricka 24 Böjskjuvspricka 30 Brott 31 Krossning 35 Lös 40 Deformation 41 Snedställning 42 Rörelse 43 Repa 44 Hack 45 Sår 46 Glapp 47 Spelavvikelse 48 Defekt 50 Läckage 51 Urspolning 55 Tät 60 Spårbildning 61 Slaghål 9 (15)

10 Vägverket Skadekod Typ 62 Krackelering 65 Slitage 70 Gjutsår 75 Blåsbildning 79 Saknas 80 Bristande beständighet 81 Avvikelse från standard 90 Förorening 91 Växtlighet 92 Dämning 99 Övrigt 10 (15)

11 Vägverket Skadekod Orsak 100 Miljöpåverkan 110 Fysikaliskt angrepp 111 Frostsprängning 112 Saltkristallisation 120 Kemiskt angrepp 121 Kloridangrepp 122 Sulfatangrepp 123 Alkali-kiselreaktion 127 Karbonatisering 128 Kloridinitiering 129 Vatten 130 Biologiskt angrepp 200 Funktionspåverkan 210 Belastning 211 Trafik 212 Temperatur 213 Krympning 214 Krypning 215 Stödrörelse 216 Istryck 217 Strömtryck 218 Vindtryck 219 Jordtryck 221 Överlast 11 (15)

12 Vägverket Skadekod Orsak 230 Nötning 231 Trafik 232 Rörelse 233 Is 234 Vatten 240 Erosion 250 Broöppning 300 Olyckshändelse 310 Påkörning 320 Påsegling 330 Störtflod 340 Jordskred 350 Jordbävning 360 Brand 370 Explosion 380 Åverkan 400 Projekteringsfel 410 Avvikelse från standards 412 Materialval 420 Beräkning 12 (15)

13 Vägverket Skadekod Orsak 500 Byggfel 510 Avvikelse från standards 511 Avvikelse från specifikation 512 Materialval 520 Produktion 521 Hantering 522 Bearbetning 523 Härdning 525 Åtdragning 530 Ställning 531 Form 532 Formrivning 540 Belastning 600 Underhållsfel 610 Avvikelse från standards 611 Avvikelse från specifikation 612 Materialval 620 Produktionsfel 640 Rengöring 999 Övrigt 13 (15)

14 Vägverket Aktiviteter 01 Avledning 02 Breddning 03 Breddinskränkning 04 Betonggjutning 05 Betongreparation 0-30 mm 06 Betongreparation >30-70 mm 07 Betongreparation > mm 08 Betongreparation >110 mm 09 Betongreparation 0-30 mm med sprutbetong 10 Betongreparation >30-70 mm med sprutbetong 13 Betongreparation 0-30 mm och slitbetong 14 Betongreparation >30-70 mm och slitbetong 15 Betongreparation > mm och slitbetong 16 Betongreparation >110 mm och slitbetong 17 Betongreparation 0-30 mm i vatten 18 Betongreparation >30-70 mm i vatten 19 Betongreparation > mm i vatten 20 Betongreparation >110 mm i vatten 21 Borttagning 23 Bättringsmålning 25 Dränering 27 Fastsättning 29 Fogning 31 Fräsning 33 Fyllning 35 Fyllning i vatten 37 Förlängning 39 Försegling 41 Förstärkning 43 Infettning 45 Injektering 47 Impregnering 49 Justering 14 (15)

15 Vägverket Aktiviteter 51 Katodiskt skydd 53 Komplettering 55 Ommålning 57 Rengöring 58 Renovering 59 Rensning 61 Riktning 63 Röjning 65 Slamning 66 Slipning 67 Smörjning 69 Spackling 71 Spikning 73 Spricklagning 75 Sprutning 77 Stoppborrning 79 Svetsning 81 Utbyte 83 Utrivning 85 Vulkning 87 Åtdragning 88 Översyn 89 Övrigt 99 Okänd 15 (15)
