1 Kraftindustrins Betongdag Älvkarleby Stefan Hilmersson

2 Betong reparation med vattenbilning inom kraftindustrin Historik, tillgänglighet och användningsområden

3 VAD MER KAN MAN ANVÄNDA VATTEN TILL? ÖKA HASTIGHETEN, UPP TILL ÖVER 700 M/SEC, OCH KONTROLLERA DET

4 Vattenbilning Stadsforsen 1990

5 Vattenbilning Hölleforsen 1996

6 Formning för gjutning Hölleforsen 1996

7 Byte av ånggenerator, Spanien 1997 Vattenbilning genom väg i reaktorhall, väggtjocklek 1,4 meter med 8 lager 57 mm armeringsjärn. Storlek på öppningen ca. 7 x 8 meter.

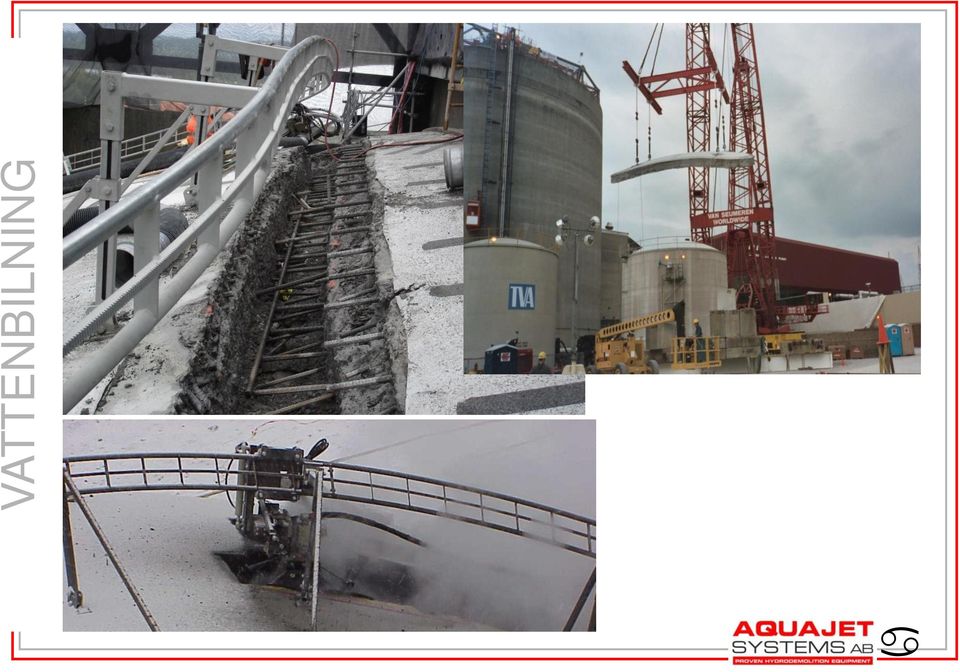

8 Byte av generator, USA 2002 Vattenbilning genom taket i reaktor kupol, tjocklek 0,8 meter. Storlek på öppningen ca. 7 x 10 meter, pluggen lyftes bort i ett stycke.

9

10 Dagens system och metoder skiljer sig inte så mycket i praktiken, men tekniken är i dag en helt annan. Användarvänlighet, effektivitet, styrteknik och precision är i dag mycket utvecklat. Det är i dag en mycket större kunskap och förstående om de fördelar vattenbilning ger i jämförelse med mekaniska avverknings metoder, för att avlägsna skadade betong från olika konstruktioner. Därmed har även utrustningen utvecklas med högre krav på effektivitet och kvalitet på färdigt resultat. Detta i sin tur har gjort att användningsområdet har blivit mycket större och metoden används allt oftare, även inom Kraftindustrin Vattenbilning med specialrigg i en inloppstunnel

11 Vattenbilning på ett utskov

12 Vattenbilning av kraftverksdamm nedströms

13 Vattenbilning av kraftverksdamm uppströms Vattenbilning med Robot Vattenbilning med rälsgående Rigg

14 Vattenbilning under vatten

15 Vattenbilat yta delvis under vattenytan

16 Ruggning av pågjutningsyta Vattenbilning med friläggning under armeringen Djup vattenbilning Vattenbilat yta klar för pågjutning

17 Armeringsjärn och najtråd efter vattenbilning

18 Manual vattenbilning, eller rättare betecknat som vattenblästring, förekommer i viss utsträckning vid mindre insatser för avverkning. Används i större utsträckning vid rengöring av ytor. Mekanisk bilning med hydrauliska verktyg Sandblästring

19 Fler exempel på mekaniska bilningsmetoder

20 Färgborttagning och rengöring av betong och stålytor med högtrycks blästring OBS skyddsutrustning rekommenderas vid arbeten med över 200 bars tryck

21 Exempel på utbildningar för vattenbilning: CBI kurs, behörighet för Vattenbilnings operatörer och arbetsledare, enligt trafikverkets krav Teknik utbildning på utrustningen, bör vara obligatorisk och utföras av leverantören. Bör omfatta säkerhet, handhavande och service av utrustningen. Säkerhets utbildning: I Arbetsmiljöverket föreskrifter Högtryckssprutning (AFS 1994:54) sägs att alla som arbetar med högtrycksutrustning ska väl känna till hälso- och olycksfallsrisker, lämplig arbetsteknik och skötsel av utrustningen. Det finns dessutom uttryckliga krav på att arbetsgivaren ska se till att den som anlitas för högtryckssprutning med tryck över 200 bar ska ha genomgått särskild utbildning och ha praktiska färdigheter för arbetet. I föreskrifterna Användning av arbetsutrustning (AFS 2006:4) förtydligas kraven på praktiska och teoretiska kunskaper ytterligare. Säkerhetskurs för arbete med högtrycksvatten finns även genom Preventa kursen heter Högtryckssprutning och vänder sig till största delen till den kategorien som arbetar med handhållen utrustning. Seriösa leverantörer av vattenbilnings och högtrycksutrustningar erbjuder i dag säkerhets och handhavande utbildningar, med avslutande prov. Och rekommenderar en obligatorisk utbildning vid leverans av utrustning, likaså om entreprenören anställer nya operatörer, där ingår även användning av personligt- och omgivande skyddsutrustning. Exempel på några standarder för betongreparationer är i dag: EU standarden EN-1504 Trafikverkets Bronorm

22 Att välja rätt utrustning Automatiserat fjärrstyrd utrustning bör användas i den utsträckning det är möjligt, dagens flexible utrustningar klarar minst 95% av alla vattenbilningsuppgifter, utan anpassningar. Inte bara vattenbilningsmaskinens förmåga att styra vattenstrålen är viktigt för resultatet, kombinationen av vattenflöde och tryck från högtrycksenheten är också en avgörande faktor. Fastställes av erfaren personal som regel i samråd med beställaren, för att uppnå önskat resultat. Använd CE märkt utrustning. Alla trycksatta komponenter, slangar, nipplar, tryck rör etc. skall vara märkt med max arbetstryck Används handhållen utrustning, var då extra noga med säkerhets arbetet, riskbedömning, personlig säkerhetsutrustning, vilotider etc. En riskbedömning bör alltid göras på arbetsplatsen där man använder någon form av högtrycks vatten.

23 Exempel på följden av bristande underhåll

24

25

26

27

28 Tack för mig
