belysning för bostäder Livskvalitet och långsiktighet

Transkript

1 belysning för bostäder Livskvalitet och långsiktighet

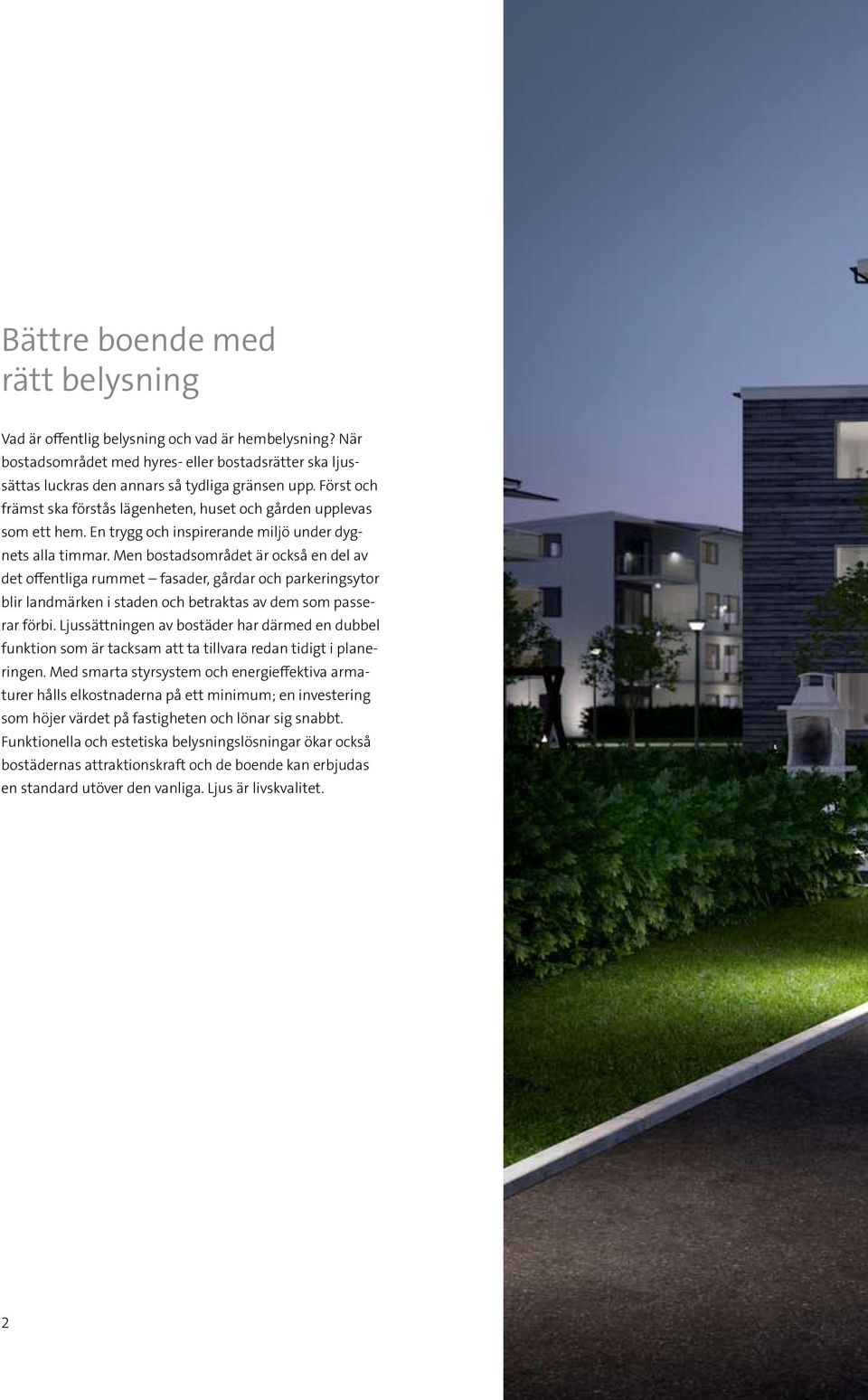

2 Bättre boende med rätt belysning Vad är offentlig belysning och vad är hembelysning? När bostadsområdet med hyres- eller bostadsrätter ska ljussättas luckras den annars så tydliga gränsen upp. Först och främst ska förstås lägenheten, huset och gården upplevas som ett hem. En trygg och inspirerande miljö under dygnets alla timmar. Men bostadsområdet är också en del av det offentliga rummet fasader, gårdar och parkeringsytor blir landmärken i staden och betraktas av dem som passerar förbi. Ljussättningen av bostäder har därmed en dubbel funktion som är tacksam att ta tillvara redan tidigt i planeringen. Med smarta styrsystem och energieffektiva armaturer hålls elkostnaderna på ett minimum; en investering som höjer värdet på fastigheten och lönar sig snabbt. Funktionella och estetiska belysningslösningar ökar också bostädernas attraktionskraft och de boende kan erbjudas en standard utöver den vanliga. Ljus är livskvalitet. 2

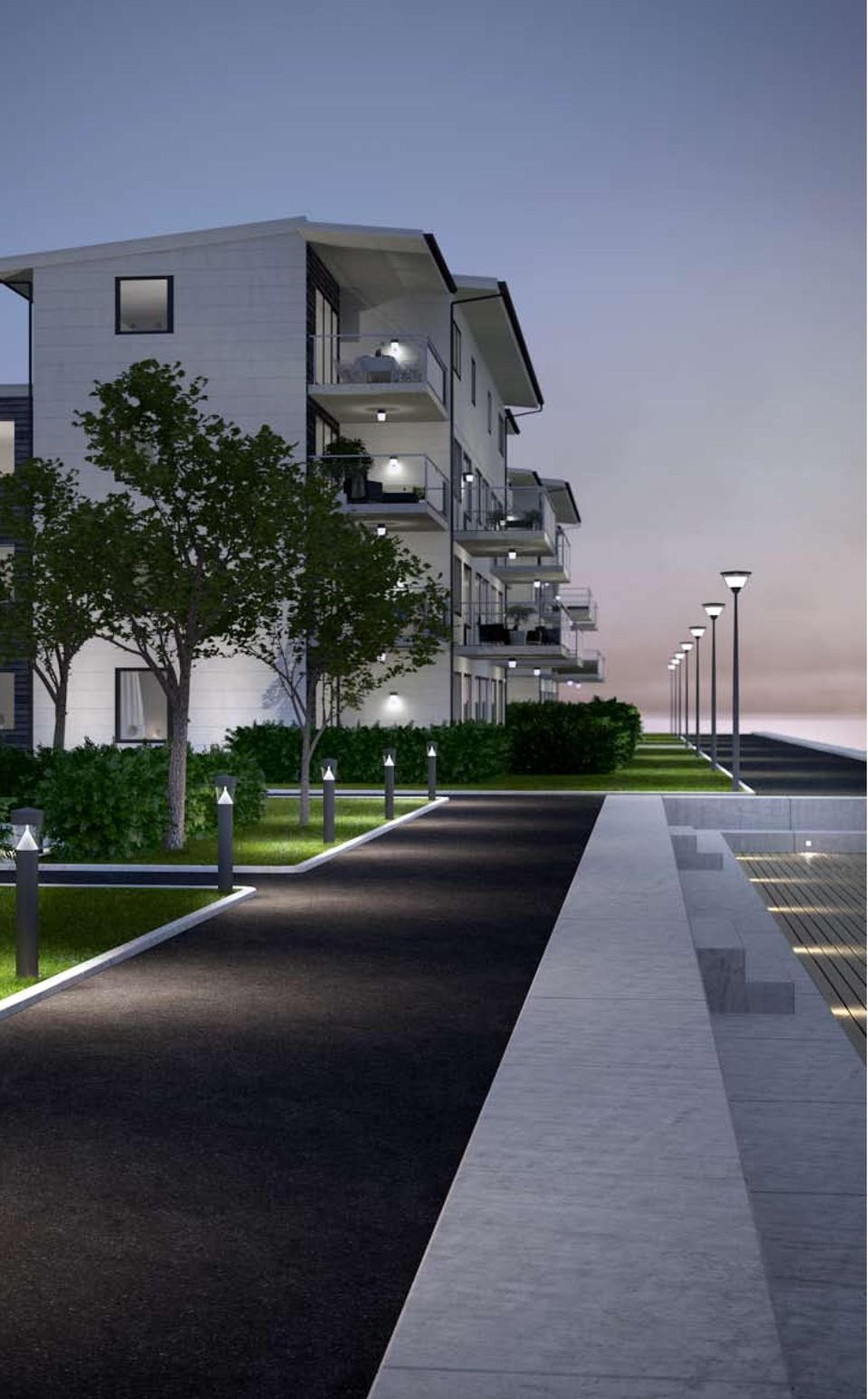

3 3

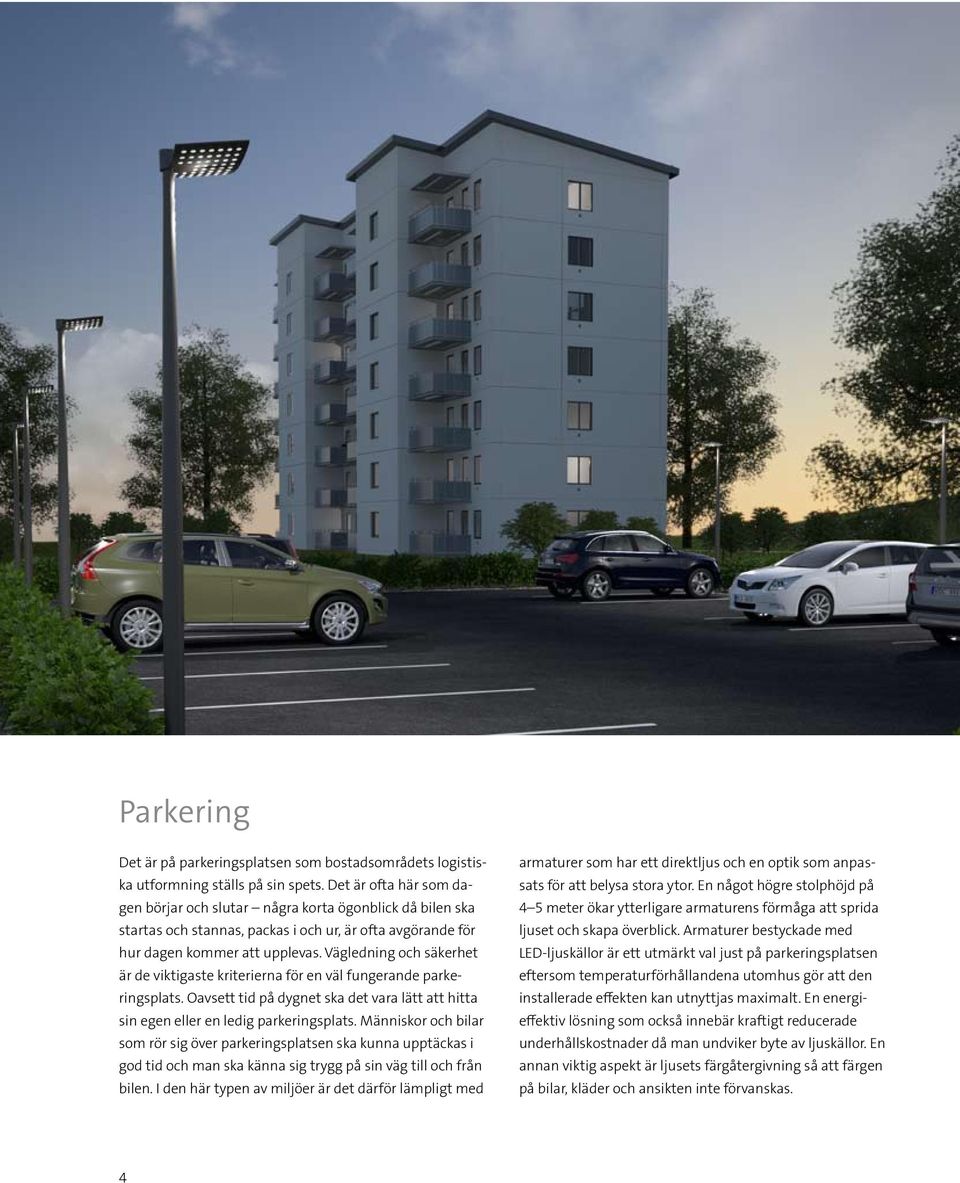

4 Parkering Det är på parkeringsplatsen som bostadsområdets logistiska utformning ställs på sin spets. Det är ofta här som dagen börjar och slutar några korta ögonblick då bilen ska startas och stannas, packas i och ur, är ofta avgörande för hur dagen kommer att upplevas. Vägledning och säkerhet är de viktigaste kriterierna för en väl fungerande parkeringsplats. Oavsett tid på dygnet ska det vara lätt att hitta sin egen eller en ledig parkeringsplats. Människor och bilar som rör sig över parkeringsplatsen ska kunna upptäckas i god tid och man ska känna sig trygg på sin väg till och från bilen. I den här typen av miljöer är det därför lämpligt med armaturer som har ett direktljus och en optik som anpassats för att belysa stora ytor. En något högre stolphöjd på 4 5 meter ökar ytterligare armaturens förmåga att sprida ljuset och skapa överblick. Armaturer bestyckade med LED-ljuskällor är ett utmärkt val just på parkeringsplatsen eftersom temperaturförhållandena utomhus gör att den installerade effekten kan utnyttjas maximalt. En energieffektiv lösning som också innebär kraftigt reducerade underhållskostnader då man undviker byte av ljuskällor. En annan viktig aspekt är ljusets färgåtergivning så att färgen på bilar, kläder och ansikten inte förvanskas. 4

5 Vital Grå (överdel RAL 7035, underdel Galet Grey) stomme av gjuten aluminium med rostfria detaljer. Snäpplås för enkel service. Armaturen har bryttändare. Plant, härdat skyddsglas. Reflektor av eloxerad aluminium. Omkopplingsbar mellan 50 W och 70 W. Internt kablage är halogenfritt. Levereras med 8 m anslutningskabel av typ 3x1 mm 2 H05RN-F. Halogenfri anslutningskabel av typ FQQ 3x1,5 mm 2 samt annan kabellängd på förfrågan. Montage på stolptopp 60 mm. IP 66 D 550 B 280 H 250 Vital MT/ST (E27) Konventionellt don 1 50/70 W Rondo stolpe Rondo stolpe kan varieras med olika ljusfördelningar och passar i många olika miljöer. Stomme av antracitgrå extruderad aluminium. Härdat skyddsglas. Elektroniskt driftdon inbyggt i armaturen. Montage på stolptopp 60 mm. IP 65 B 395/790 D/Ø 210 H 290 Rondo stolpe FSM-E (GX24q3,4) Enkel Dubbel 1 26/32/ /32/ LED, 3000 K lm lm lm lm Stela Stela är en lysande innovation i frontlinjen av utomhusbelysning med LED. Stela är tillverkad i aluminium och är under sin livslängd i stort sett underhållsfri. Stomme (IK10) av antracitgrå gjuten aluminium (L-2520/DIN230/LM6). Patenterade klara linser (Directa). Armaturen lutar 10 för optimal ljusfördelning och minimal bländning. Tack vare Stelas hållbara och energieffektiva lösning kan vi garantera upp till 20 års funktion, det vill säga timmar! Montage på stolptopp 60 mm. IP 65 B 400 D 445 H 115 Stela LED Modell 21 W (1324 lm) Square W (1702 lm) Square Harmony Den rena dekorativa formen och det välutvecklade optiska systemet ger maximal ljuskomfort. Stomme av antracitgrå gjuten aluminium. Härdat planglas (IK09). Montage på stolptopp 60 mm. IP H 165 Harmony MT/ME/SE-E/ST (E27) 1 50/ Läs mer om Stolpar på sidan

6 Innergård Innergården är de boendes trädgård. Här skapas utrymme för lek och fritid samtidigt som ytan också används för passage. Ljussättningen bör därför vara miljöskapande samtidigt som den understryker gångstråk och bidrar till en säker känsla under dygnets alla timmar. Barnen ska tryggt kunna leka på gården även en vinterkväll. Genom att tänka ur två perspektiv nerifrån och uppifrån kan ljusplaneraren skapa en positiv upplevelse av omgivningen både från marknivå och från lägenheterna. Det är till exempel viktigt att belysningen inte bländar den som tittar ner på gården från fönster och balkonger. Också på innergården är LED-armaturer ett bra val ur energi- och underhållssynpunkt. Nyckelordet är variation vilken skapas genom en kombination av högre och lägre ljuspunkter, till exempel stolparmaturer och pollare. Armaturerna kan med fördel vara något lägre på innergården, med en stolphöjd på 3 4 meter. Istället för att lägga en konstant ljusmatta är det lämpligt att bygga rum i rummet. Genom att placera stolpar eller pollare relativt nära häckar, buskar och träd får man ljuset att falla även vertikalt mot de gröna väggarna. Ljuskällor med god färgåtergivning bidrar till att ytterligare framhäva grönskan. Eventuellt kan även markstrålkastare användas för att belysa enstaka träd, konstnärliga utsmyckningar eller andra föremål. 6

7 Azur stolpe Stolparmatur med ett avbländat och behagligt ljus. Stomme av gjuten antracitgrå aluminium och rostfria detaljer. Kupa av UV-stabiliserad klar polykarbonat och bländskydd i akryl. Elektroniskt driftdon inbyggt i armaturen. Montage på stolptopp 60 mm. IK10. IP H 400 Azur stolpe FSM-E (GX24q3,4) MT (G12) LED 2000 lm, 3000 K Azur pollare Pollare med ett avbländat och behagligt ljus. Stomme av antracitgrå gjuten aluminium med rostfria detaljer. Kupa av UVstabiliserad klar polykarbonat (IK10). Byte av ljuskälla sker ovanifrån. Elektroniskt driftdon inbyggt i armaturen. IP H 1100 Azur pollare MTm (GU6.5) Tillbehör till Azur pollare Pollarstolpe 1) Fäste för platsgjutning ) För Ø 108-fundament samt platsgjutning (1270 mm) Beacon Pollare för montage på fundament, platsgjuten eller på fästplatta (köpes separat). Antracitgrålackerad av gjuten aluminium. IP H 1100 Beacon FSM-E (GX24q-3,4) Tillbehör till Beacon Infästningsrör för fundament Rondo stolpe Stomme av antracitgrå extruderad aluminium. Härdat skyddsglas. Elektroniskt driftdon inbyggt i armaturen. Montage på stolptopp 60 mm. IP 65 B 395/790 D/Ø 210 H 450 Rondo stolpe FSM-E (GX24q3,4) Enkel 1 26/32/ LED, 3000 K lm lm Vega Stomme av gjuten aluminium med skruvförband av rostfritt stål. Klar kupa av slagtålig UV-stabiliserad akryl samt tak av aluminium. Montage på stolptopp 60 mm. IP H 456 Vega FSM-E (GX24q4) Alugrå Antracitgrå ME/SE-E (E27) Megazip Markarmatur för infällt montage. Stomme av pressgjutet aluminium med frontring av rostfritt stål. 2 mm tjock frontdekor av aluminium. 12 mm tjockt, delvis frostat, härdat glas. Skruvar av rostfritt stål. IK09. IP Inf. djup 240 Megazip MT (G12) Ljusspridning ± LED (3200 K) 17.5 W 6 ± Läs mer om Stolpar på sidan

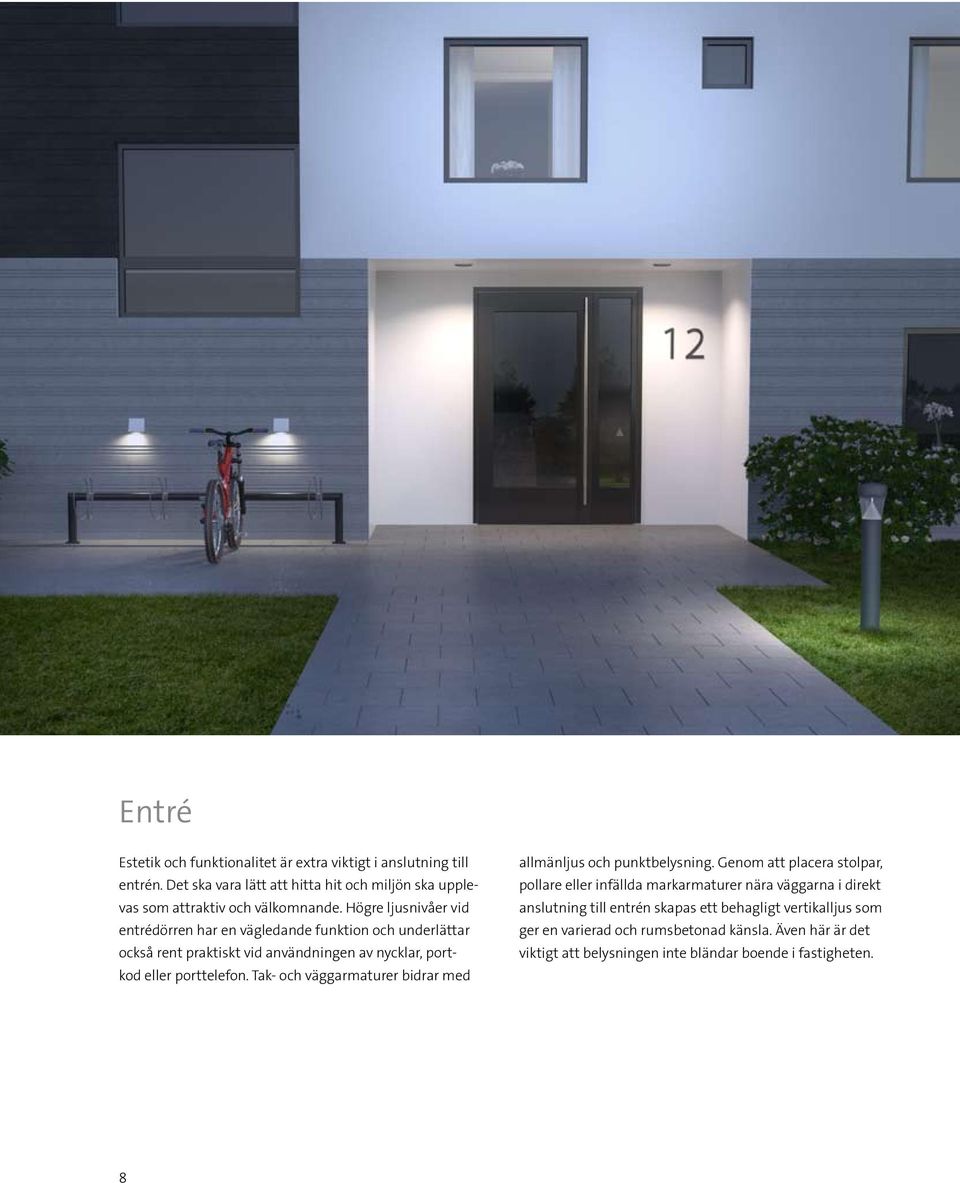

8 Entré Estetik och funktionalitet är extra viktigt i anslutning till entrén. Det ska vara lätt att hitta hit och miljön ska upplevas som attraktiv och välkomnande. Högre ljusnivåer vid entrédörren har en vägledande funktion och underlättar också rent praktiskt vid användningen av nycklar, portkod eller porttelefon. Tak- och väggarmaturer bidrar med allmänljus och punktbelysning. Genom att placera stolpar, pollare eller infällda markarmaturer nära väggarna i direkt anslutning till entrén skapas ett behagligt vertikalljus som ger en varierad och rumsbetonad känsla. Även här är det viktigt att belysningen inte bländar boende i fastigheten. 8

9 Azur vägg/tak Stomme av antracitgrålackerad gjuten aluminium med rostfria detaljer. Kupa av UV-stabiliserad klar polykarbonat (IK10). IP 65 B 190 H 230 D 258 Azur vägg MTm (GU6.5) LED 1100 lm, 3000 K IP H 250 Azur tak MTm (GU6.5) Robust Stomme av antracitgrålackerad aluminium. Kupa av opalfärgad UV-stabiliserad polykarbonat. IP D 110/120/130 Robust Ring FSQ-E (G24q2,3) D Robust Eyelid FSQ-E (G24q2,3) D Robust Grill FSQ-E (G24q2,3) D Robust Ring Robust Eyelid Robust Grill Rondo tak/infälld Stomme av antracitgrålackerad extruderad gjuten aluminium med härdat skyddsglas. Bred strålande ljusfördelning. Rondo C monteras dikt tak, Rondo R för infällt montage. IP /150 H 289/271/255 Rondo C tak FSM-E (GX24q3,4) H 1 26/ MTm (PGJ5) LED, 3000 K 1100 lm lm IP /245/180 Inf. dj 171/212/131 Rondo R infälld FSM-E (GX24q3,4) D 1 26/ MTm (PGJ5) LED, 3000 K 1100 lm Rondo vägg Stomme av antracitgrålackerad extruderad och gjuten aluminium med härdat skyddsglas. IP H 270/450 Rondo W vägg FSM-E (GX24q3) H 1 26/ LED, 3000 K 1100 lm lm Wall LED Stilren väggarmatur som kan monteras såväl inomhus som utomhus. Inbyggd driver. Armaturstomme i vit eller alugrålackerad stålplåt. IP 44 H 141 B 150 D 55 Wall LED LED Vit Alugrå 6 W

10 Trapphus Synbarhet och säkerhet står i fokus i trapphuset. Det ska vara lätt att orientera sig vidare fram till hissar och dörrar. Trappsteg, avsatser och ledstänger ska tydligt kunna urskiljas och det ska gå snabbt att identifiera människorna man möter. Ett bra allmänljus och relativt höga ljusnivåer är grundläggande. Beroende på trapphusets utformning finns flera olika möjligheter till en varierad ljussättning. I ett trapphus med standardtakhöjd och begränsat dagsljusinfall är olika typer av takarmaturer och plafonder en självklar lösning. Dessa bör dock kompletteras med vertikalljus från väggmonterade armaturer. Väggarmaturen i ett trapphus bör klara att lysa upp även motstående vägg dock ska armaturen inte sticka ut för långt eller ha synlig ljuskälla som riskerar att blända när man går upp och ner i trappan. I det fall trapphuset är öppet och har högt i tak finns det möjlighet att skapa ett spännande blickfång med hjälp av större, rundstrålande pendelarmaturer. Också dessa kompletteras med fördel av väggarmaturer. Ljusstyrning är en självklar investering i trapphuset där många människor rör sig under hela dygnet. Närvarosensorer registrerar rörelserna och drar ner ljusnivåerna eller släcker helt när ingen befinner sig i rummet. Systemet ger stora möjligheter till energibesparing utan att tumma på trygghetskänslan. 10

11 Liverti vägg Armaturstomme i vitlackerad plåt. Kupa av matt opal akryl. Dekorring i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). IP 20 B 170 H 420 D 130 Liverti vägg FSD Höjd Kromad Grå HF-std Mikrovågssensor on/off Mikrovågssensor frånvarodämpning Nove Armaturstomme av vitlackerad stålplåt, dekorkant av borstad aluminium och kupa av opal akryl. IP /420 H 100 Nove FCH Ø Zoft vägg Armaturstomme av vitlackerad stålplåt och kupa av opalt frostat glas alternativt opal akryl. IP 20 B 275 H 310/620 D 90/75 Zoft vägg FSQ-E H Glaskupa Akrylkupa / FDH LED 15 W Liverti Plafond Armaturstomme i vitlackerad plåt. Kupa av matt opal akryl. Dekorring i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Tät konstruktion som förhindrar partiklar i kupan. IP H 130 Liverti Plafond FCH Kromad Grå HF-std HF-std med nödljus Mikrovågssensor on/off Mikrovågssensor frånvarodämpning Zoft tak Grålackerad armatur - stomme och kupa av opalt glas. IP H 125 Zoft tak FSQ IAA/E Pozzo tak Armaturstomme i vitlackerad aluminium och kupa av opal akryl. IP /550 H 90 Pozzo tak FCH Ø

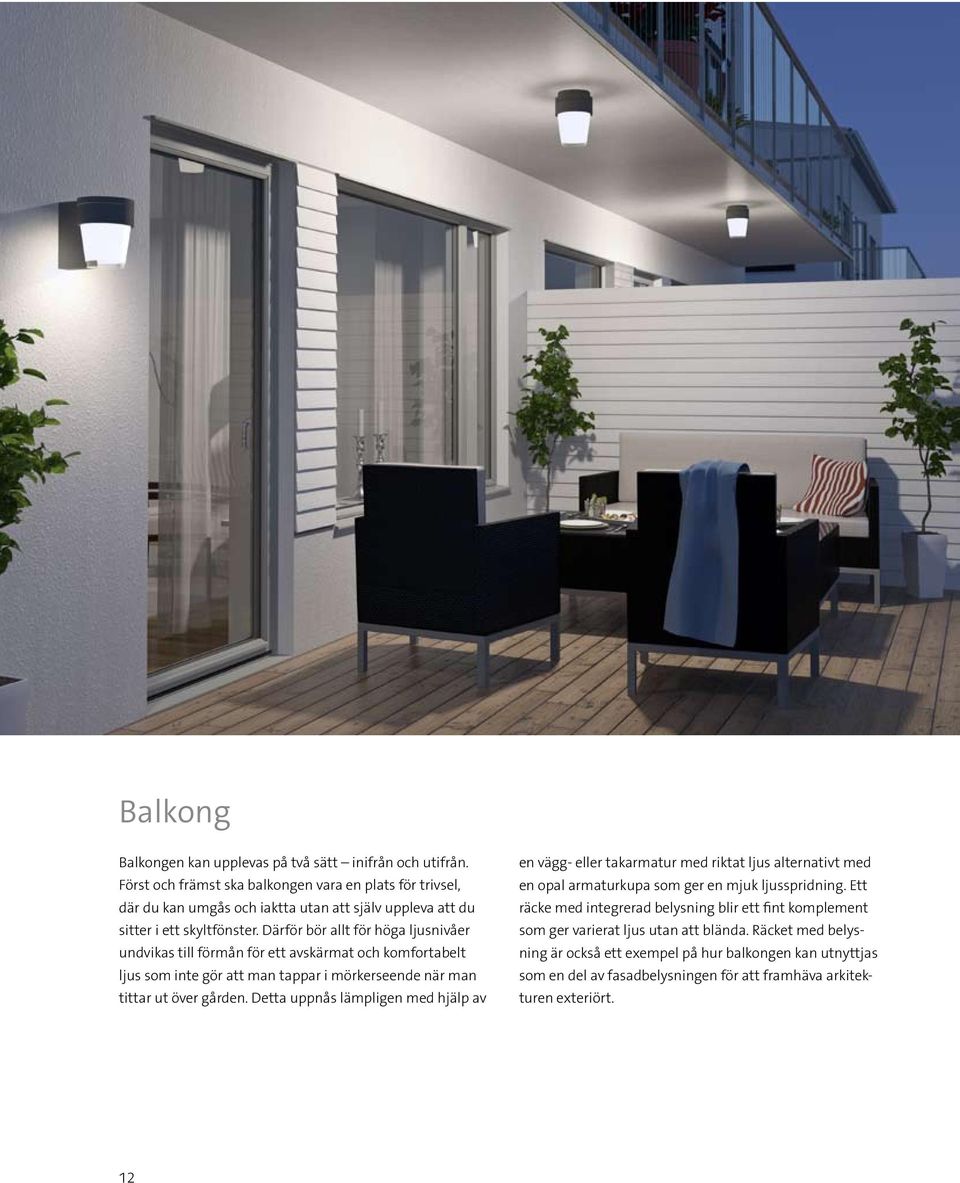

12 Balkong Balkongen kan upplevas på två sätt inifrån och utifrån. Först och främst ska balkongen vara en plats för trivsel, där du kan umgås och iaktta utan att själv uppleva att du sitter i ett skyltfönster. Därför bör allt för höga ljusnivåer undvikas till förmån för ett avskärmat och komfortabelt ljus som inte gör att man tappar i mörkerseende när man tittar ut över gården. Detta uppnås lämpligen med hjälp av en vägg- eller takarmatur med riktat ljus alternativt med en opal armaturkupa som ger en mjuk ljusspridning. Ett räcke med integrerad belysning blir ett fint komplement som ger varierat ljus utan att blända. Räcket med belysning är också ett exempel på hur balkongen kan utnyttjas som en del av fasadbelysningen för att framhäva arkitekturen exteriört. 12

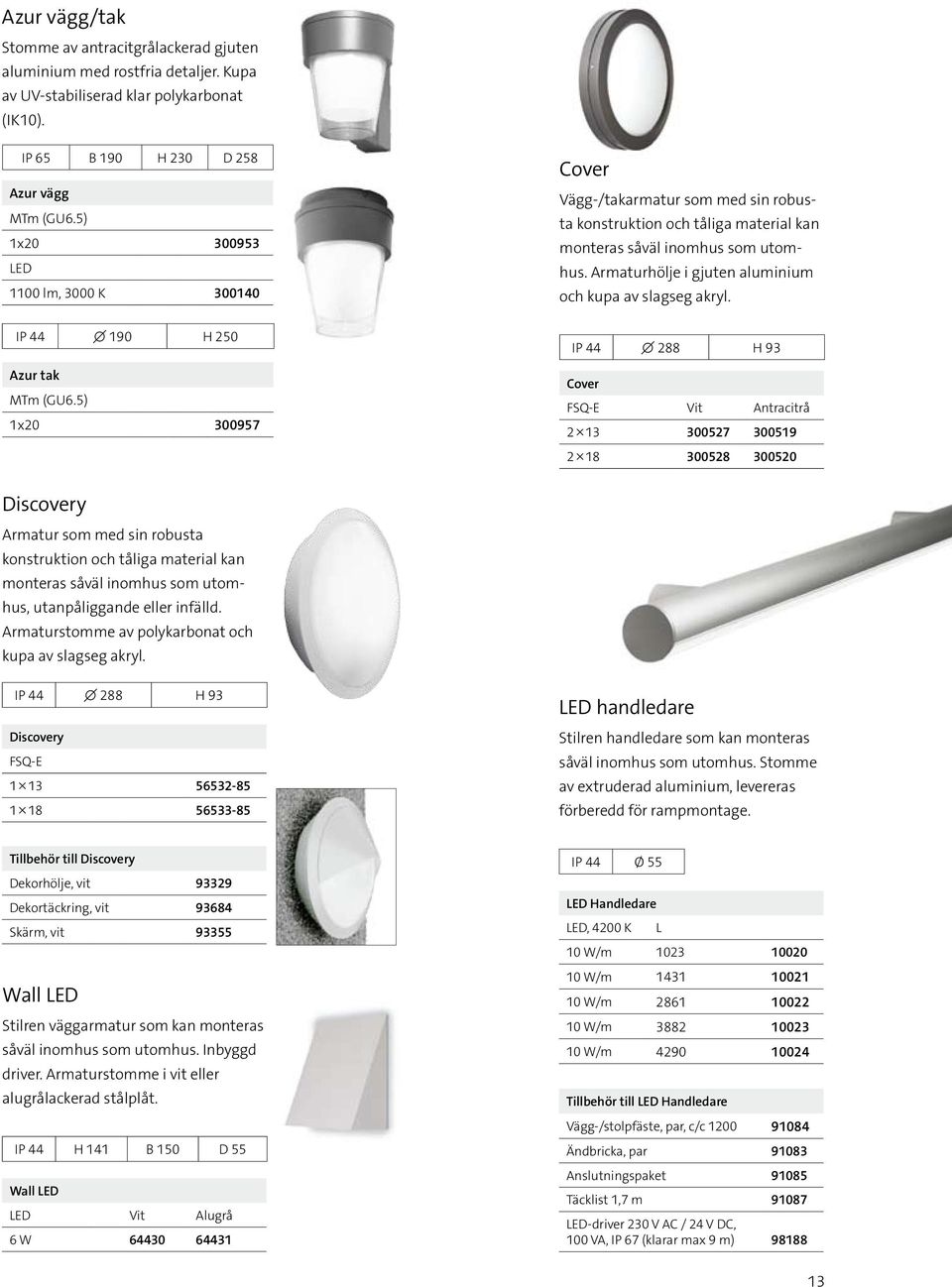

13 Azur vägg/tak Stomme av antracitgrålackerad gjuten aluminium med rostfria detaljer. Kupa av UV-stabiliserad klar polykarbonat (IK10). IP 65 B 190 H 230 D 258 Azur vägg MTm (GU6.5) 1x LED 1100 lm, 3000 K IP H 250 Azur tak MTm (GU6.5) 1x Cover Vägg-/takarmatur som med sin robusta konstruktion och tåliga material kan monteras såväl inomhus som utomhus. Armaturhölje i gjuten aluminium och kupa av slagseg akryl. IP H 93 Cover FSQ-E Vit Antracitrå Discovery Armatur som med sin robusta konstruktion och tåliga material kan monteras såväl inomhus som utomhus, utanpåliggande eller infälld. Armaturstomme av polykarbonat och kupa av slagseg akryl. IP H 93 Discovery FSQ-E LED handledare Stilren handledare som kan monteras såväl inomhus som utomhus. Stomme av extruderad aluminium, levereras förberedd för rampmontage. Tillbehör till Discovery Dekorhölje, vit Dekortäckring, vit Skärm, vit Wall LED Stilren väggarmatur som kan monteras såväl inomhus som utomhus. Inbyggd driver. Armaturstomme i vit eller alugrålackerad stålplåt. IP 44 H 141 B 150 D 55 Wall LED LED Vit Alugrå 6 W IP 44 Ø 55 LED Handledare LED, 4200 K L 10 W/m W/m W/m W/m W/m Tillbehör till LED Handledare Vägg-/stolpfäste, par, c/c Ändbricka, par Anslutningspaket Täcklist 1,7 m LED-driver 230 V AC / 24 V DC, 100 VA, IP 67 (klarar max 9 m)

14 Kök Standardlösningen i hyres- och bostadsrätter är ofta en lysrörslimpa i taket i anslutning till köksinredningen, en skåpsbelysning över diskbänken samt ett uttag för taklampa över matplatsen. Men belysningen i ett kök behöver vara mer varierad än så. Det krävs inte bara bra ljus under köksarbetet utan får gärna också finnas möjligheter till stämningsbelysning i samband med måltider och umgänge. Ett behov som blir extra tydligt i integrerade planlösningar där kök och vardagsrum smälter samman. Ett alternativ till lysrörslimpan i taket är därför infällda, dimbara LED-downlights som kan vinklas och ge både allmänljus samt rums- och stämningsskapande vertikalljus. Diskret utformade plafonder med opala kupor och mjukt, diffuserat ljus är en annan lösning som inte gör våld på vare sig rummet eller funktionen. För belysningen av själva arbetsytan är det lämpligt med en nätt, uttagsförsedd underskåpsarmatur som inte stör inredningen. Genom att planera för dimbara takuttag över matplatsen ges den boende också möjlighet att själv påverka ljussättningen vid valet av hembelysning. 14

15 Zest Underskåpsarmatur av lackerad stålplåt med rundad front. Brytare på framsida. Finns i utförande med uttagsenhet till höger alternativt inbyggd timer. IP 21 L 580/880/1180 H 38 Zest FDH L Armatur utan uttag 1 13/ / Armatur med uttag 1 13/ / Tillbehör till Zest Opalskiva 13/14 W Opalskiva 21 W Opalskiva 25/28 W Easy LED LED-downlight för infällnad i undertak. Två utföranden, fast eller vippbar LEDmodul med spridningsvinkel 38 alt. 54. Färgtemperatur 3000 K. IP 44/20 Ø 80/105 Vipp 0 /0 30 Easy LED LED Spridn. vinkel Vit Grå Fast utförande, Ø 80 mm, IP 44 7 W W Vippbart utförande 0 30, Ø 105 mm, IP 20 7 W W Tillbehör till Easy LED Driver 9 W 350 ma, 1 10 V DIM Zoft tak Grålackerad armatur stomme och kupa av opalt glas. IP H 125 Zoft tak FSQ IAA Nove Armaturstomme av vitlackerad stålplåt, dekorkant av vit aluminium och kupa av opal akryl. IP /420 H 100 Nove FCH Ø Zest Basic Underskåpsarmatur av lackerad stålplåt. Brytare på under- eller framsida. Finns i utförande med uttagsenhet och brytare på undersidan som kan placeras antingen till vänster eller höger. IP 20 L 594/894/1194 H 46 Zest Basic FDH L Armatur med brytare på undersidan 1 13/ / Armatur med brytare på framsidan 1 13/ / Armatur med uttagsenhet 1 13/ /

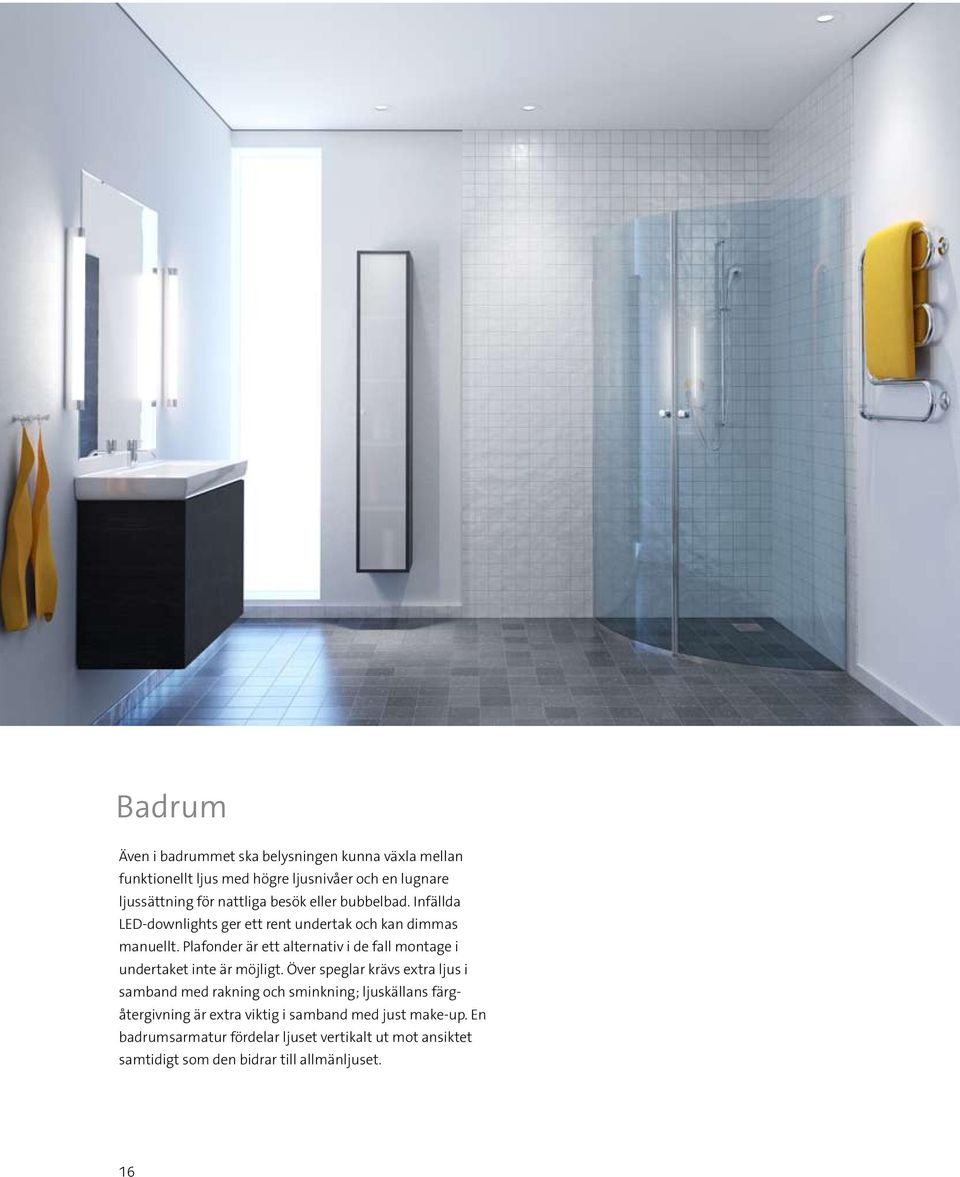

16 Badrum Även i badrummet ska belysningen kunna växla mellan funktionellt ljus med högre ljusnivåer och en lugnare ljussättning för nattliga besök eller bubbelbad. Infällda LED-downlights ger ett rent undertak och kan dimmas manuellt. Plafonder är ett alternativ i de fall montage i undertaket inte är möjligt. Över speglar krävs extra ljus i samband med rakning och sminkning; ljuskällans färgåtergivning är extra viktig i samband med just make-up. En badrumsarmatur fördelar ljuset vertikalt ut mot ansiktet samtidigt som den bidrar till allmänljuset. 16

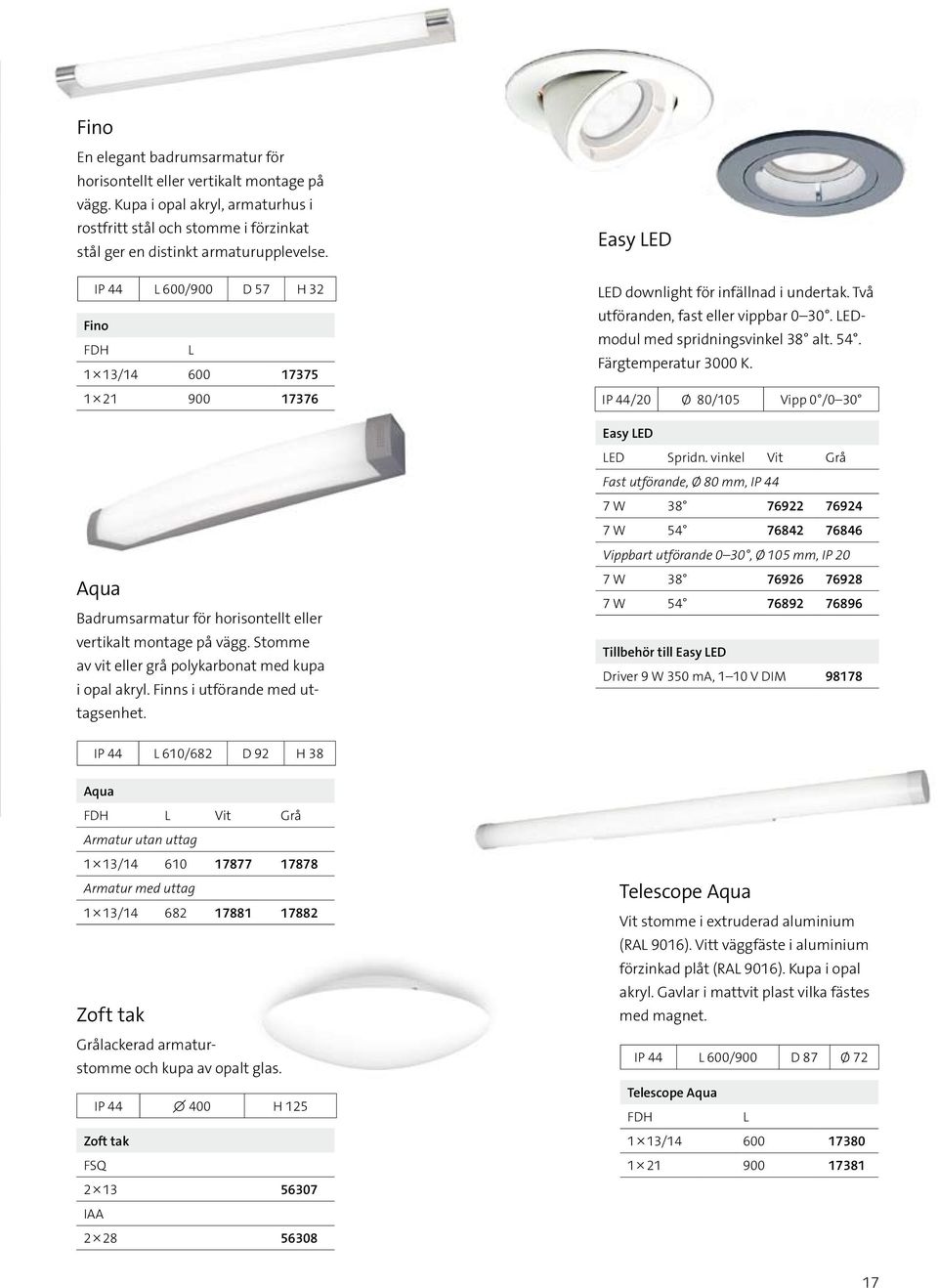

17 Fino En elegant badrumsarmatur för horisontellt eller vertikalt montage på vägg. Kupa i opal akryl, armaturhus i rostfritt stål och stomme i förzinkat stål ger en distinkt armaturupplevelse. IP 44 L 600/900 D 57 H 32 Fino FDH L 1 13/ Aqua Badrumsarmatur för horisontellt eller vertikalt montage på vägg. Stomme av vit eller grå polykarbonat med kupa i opal akryl. Finns i utförande med uttagsenhet. Easy LED LED downlight för infällnad i undertak. Två utföranden, fast eller vippbar LEDmodul med spridningsvinkel 38 alt. 54. Färgtemperatur 3000 K. IP 44/20 Ø 80/105 Vipp 0 /0 30 Easy LED LED Spridn. vinkel Vit Grå Fast utförande, Ø 80 mm, IP 44 7 W W Vippbart utförande 0 30, Ø 105 mm, IP 20 7 W W Tillbehör till Easy LED Driver 9 W 350 ma, 1 10 V DIM IP 44 L 610/682 D 92 H 38 Aqua FDH L Vit Grå Armatur utan uttag 1 13/ Armatur med uttag 1 13/ Zoft tak Grålackerad armatur - stomme och kupa av opalt glas. IP H 125 Zoft tak FSQ IAA Telescope Aqua Vit stomme i extruderad aluminium (RAL 9016). Vitt väggfäste i aluminium förzinkad plåt (RAL 9016). Kupa i opal akryl. Gavlar i mattvit plast vilka fästes med magnet. IP 44 L 600/900 D 87 Ø 72 Telescope Aqua FDH L 1 13/

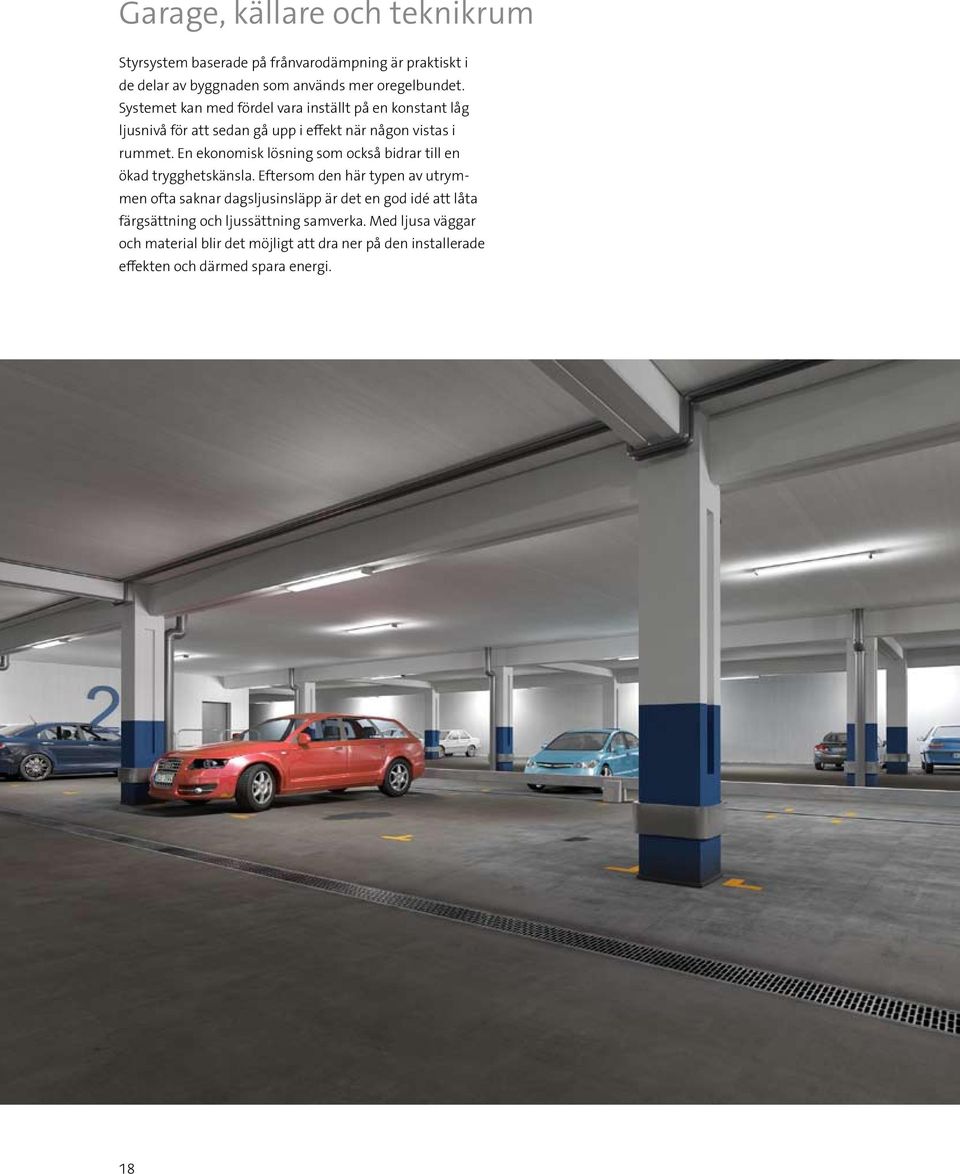

18 Garage, källare och teknikrum Styrsystem baserade på frånvarodämpning är praktiskt i de delar av byggnaden som används mer oregelbundet. Systemet kan med fördel vara inställt på en konstant låg ljusnivå för att sedan gå upp i effekt när någon vistas i rummet. En ekonomisk lösning som också bidrar till en ökad trygghetskänsla. Eftersom den här typen av utrymmen ofta saknar dagsljusinsläpp är det en god idé att låta färgsättning och ljussättning samverka. Med ljusa väggar och material blir det möjligt att dra ner på den installerade effekten och därmed spara energi. 18

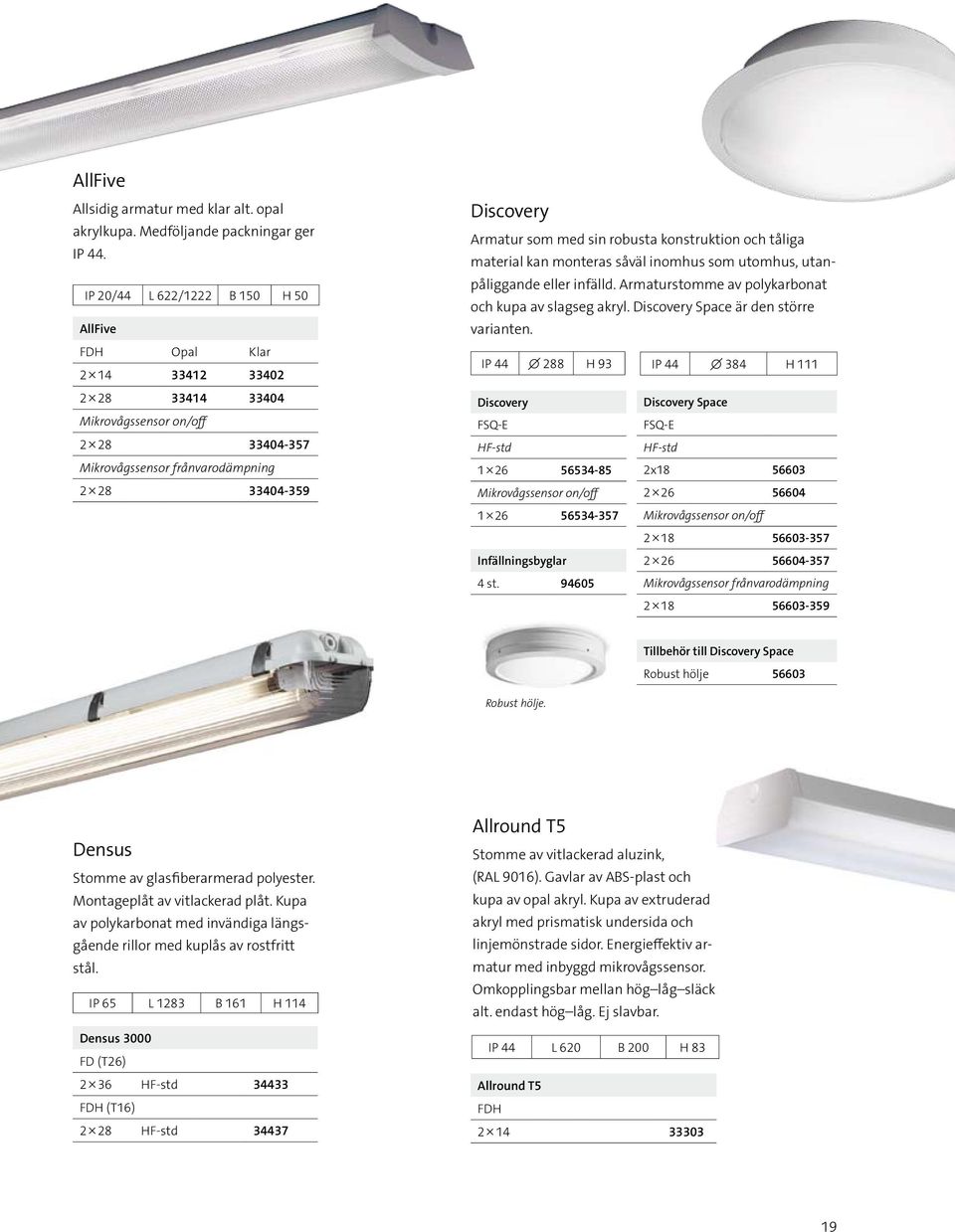

19 AllFive Allsidig armatur med klar alt. opal akrylkupa. Medföljande packningar ger IP 44. IP 20/44 L 622/1222 B 150 H 50 AllFive FDH Opal Klar Mikrovågssensor on/off Mikrovågssensor frånvarodämpning Discovery Armatur som med sin robusta konstruktion och tåliga material kan monteras såväl inomhus som utomhus, utanpåliggande eller infälld. Armaturstomme av polykarbonat och kupa av slagseg akryl. Discovery Space är den större varianten. IP H 93 IP H 111 Discovery FSQ-E HF-std Discovery Space FSQ-E HF-std 2x Mikrovågssensor on/off Mikrovågssensor on/off Infällningsbyglar st Mikrovågssensor frånvarodämpning Tillbehör till Discovery Space Robust hölje Robust hölje. Densus Stomme av glasfiberarmerad polyester. Montage plåt av vitlackerad plåt. Kupa av polykarbonat med invändiga längsgående rillor med kuplås av rostfritt stål. IP 65 L 1283 B 161 H 114 Densus 3000 FD (T26) 2 36 HF-std FDH (T16) 2 28 HF-std Allround T5 Stomme av vitlackerad aluzink, (RAL 9016). Gavlar av ABS-plast och kupa av opal akryl. Kupa av extruderad akryl med prismatisk undersida och linjemönstrade sidor. Energieffektiv armatur med inbyggd mikrovågssensor. Omkopplingsbar mellan hög låg släck alt. endast hög låg. Ej slavbar. IP 44 L 620 B 200 H 83 Allround T5 FDH

20 Ljusreglering Ljusreglering är en självklar lösning i flerfamiljshus, av både funktionella och ekonomiska skäl. Under dygnet passerar många människor genom gemensamma utrymmen som tvättstuga, källare och trappuppgångar. Behovet av vägledande och trygghetsskapande belysning är stort, men användningen oregelbunden. Med närvarosensorer installerade står ljuset aldrig på i onödan. Resultatet är lägre energikostnader och minskad miljöpåverkan. Dold mikrovågssensor Armaturer med en dold mikrovågssensor är en effektiv lösning för närvarostyrning. Sensorn fungerar som en radar och sänder ut en signal som reflekteras tillbaka. När tiden ändras för den reflekterade signalen detekterar sensorn en rörelse. Effekten från en sensor är ca en hundradel av vad en mobiltelefon sänder ut; signalen är lägre än 10 mw. Mikrovågssensorns egenskaper skiljer sig från dem hos en vanlig PIR-sensor (Passiv Infra Röd). Mikrovågssensorn kan känna av rörelser även på andra sidan av en tunn gipsvägg. Detta kan vara en fördel i till exempel en tvättstuga eftersom ljuset då tänds redan innan besökaren öppnar dörren. Eventuell feldetektering undviks genom att sensorn ställs in på en lägre känslighet. Placering av sensorer En mikrovågssensor ska inte placeras i närheten av ventilationsutsläpp eller stora metallytor eftersom dessa kan få sensorn att ständigt detektera rörelse. Inställning av känslighet, tid efter sista rörelse och luxtröskel justeras 20

21 direkt på sensormodulen i fasta steg. Reläutgången kan belastas olika beroende på om man tänder eller släcker en eller flera armaturer, alternativt använder reläet för att reglera ljuset mellan olika nivåer; så kallad frånvarodämpning eller korridorfunktion Max. 4 m 360 Ø 2 8 m Armatur med sensor Takmontage med max. känslighet. Känsligheten kan justeras i fasta steg om 20, 30, 50, 75 och 100 %. Armatur med sensor Microvågssensorns känslighet gör att detektorn kan registrera rörelse på andra sidan av en tunn vägg eller t.ex. glas. Bostadsbelysning Kalkyl för besparingspotential Tvättstuga LENI, kwh/m², år Förbrukning, kwh/år Kostnad/år, SEK Manuell styrning 38,5 635,3 572 Frånvarostyrning 23,1 381,2 343 Garage Central styrning 18,1 5431, Närvarostyrning 1,81 543,1 489 Trapphus Central styrning 66,8 1226, Närvarostyrning 33,4 613,2 552 LENI-talen är beräknade i DIALux 4.8. Beräkningarna är i tillämpliga fall baserade på de data som finns angivna som standardvärden i Energidirektivet SS EN Den årliga utnyttjningstiden för trapphus och garage är antagen till 8760 timmar per år. För tvättstugan är den antagen till 5500 timmar, vilket innebär dagligen Den årliga energikostnaden är baserad på ett energipris på 0,9 SEK/kWh. Frånvarofaktorn FA är baserad på faktor 0,7 för tvättstuga och 0,6 för trapphus. LENI-talet är normalt en indikator för hela byggnadens energieffektivitet. Värdet har här brutits ner till en rumsbaserad delyta för att kunna jämföra olika lösningar inom samma utrymme. Central styrning Styrning sker centralt och för utrymmets totala utnyttjningstid. Manuell styrning Till -från via strömbrytare lokalt i utrymmet. Närvarostyrning Närvarostyrning både tänder och släcker belysningen automatiskt. Efter den senaste närvarodetekteringen med maximalt 15 minuters fördröjning släcks ljuset automatiskt. Frånvarostyrning Frånvarostyrning blockerar att ljuset tänds automatiskt vid detektering. Manuellt tillslag av belysningen krävs. Efter den senaste närvaro-detekteringen med maximalt 15 minuters fördröjning släcks ljuset automatiskt. Koppling TILL/FRÅN masterarmatur och maximalt fyra slavarmaturer L1 N PE HF-don Sensor L N E E N L HF-don E N L HF-don Masterarmatur Slavarmatur Slavarmatur Armaturerna är försedda med HF-standarddon för tänd-släck. Masterarmaturen och slavarmaturerna släcker efter sista rörelse och att fördröjningstiden har gått ut. P.g.a. egenskaper i sensorns relä kan endast fyra armaturer (två HF-don) slavkopplas. Det gör ingen skillnad ifall flera sensorarmaturer kopplas parallellt i samma funktion. Masterarmaturen ansluts med 4-ledare och slavarmaturer med 3-ledare. Koppling KORRIDORFUNKTION masterarmatur och en eller fler slavarmaturer L1 N PE HF-don Sensor L N E E N L HF-don E N L HF-don Masterarmatur Slavarmatur Slavarmatur Reläet i mikrovågssensorn kan användas tillsammans med Tridonics HF-don för en s.k. korridorfunktion. Istället för att bryta spänningen till HF-donet ansluts en styrledning till sensorns reläutgång och därmed regleras ljuset. Närvaro sluter reläet och ger fullt ljus omedelbart. Efter sista detekterade närvaro och fördröjningstiden har gått ut, regleras ljuset sakta ned till 10 %. Eftersom reläet inte belastas med effekt så kan ett större antal armaturer anslutas till samma styrning. Även flera masterarmaturer kan ingå i installationen. Installationen kan endast göras som 1-fasinstallation. Vissa armaturer med sensorer och koppling för korridorfunktion kan endast användas med 75 % känslighet p.g.a. interferens mellan frekvensen från lysrören och sensorn. Masterarmaturen och slavarmaturer ansluts med 4-ledare. HF-don är Tridonic Excel One4all eller ECO lp T5 (för kompaktlysrör gäller endast One4all). I specialfall kan One4alldonen även programmeras till andra funktioner. 21

22 Norra Munksjöstranden, Jönköping Koldioxidneutrala stolpar med valfrihet Olika omgivningar ställer olika krav på ljuskomfort och estetik. Valet av stolpe måste därför utformas efter den miljö som armaturerna ska fungera i. Till de armaturer som presenteras på sidorna 5 och 7 är det till exempel möjligt att använda olika typer av stolpar, längder och färger. Alla Fagerhults stolpar är dessutom koldioxidneutrala. Genom att använda oss av återvunnet aluminium i tillverkningsprocessen kan vi minimera utsläppen av koldioxid. Fagerhults stolpar består till 95 procent av återvunnet aluminium. Materialet är 100 procent återvinningsbart och kan återvinnas gång på gång utan att kvaliteten blir lidande. Livslängden för en stolpe av aluminium är mycket lång. Om stolpdelen under markytan får vara välbehållen, och om stolpen monteras med omsorg, är livslängder på upp till 45 år inget ovanligt. Stolparna uppfyller gällande normer i EN40. Alla produkter är certifierade enligt ISO 9001 och ISO samt CE-märkta. 22

23 Cylindrisk rak stolpe En cylindrisk rak stolpe tillverkas av ett skarvlöst aluminiumrör och kan levereras i många varianter. Diametern på en cylindrisk rak stolpe är jämn från foten till toppen. Stolparna levereras som standard i borstad aluminium, alugrå eller antracitgrå. Stolparna kan på förfrågan även anodiseras eller lackeras i valfri RAL-färg. Aluminiumlegering enligt SS-EN AW Levereras CO 2 -neutral. L 3500/4500 B 161 Stolpe Ø 114 Topp Ø 60 Cylindrisk rak stolpe för montage i fundament eller platsgjutning Totallängd (mm) Vikt (kg) Alugrå Antracitgrå , , Konisk stolpe En konisk gatubelysningsstolpe tillverkas av ett skarvlöst aluminiumrör. Diametern är koniskt avtagande mot stolpens topp. Stolparna levereras som standard i borstad aluminium, alugrå eller antracitgrå. Stolparna kan på förfrågan även anodiseras eller lackeras i valfri RAL-färg. Aluminiumlegering enligt SS-EN AW Levereras CO 2 - neutral. L 3500/4500 B 161 Stolpe Ø 114 Topp Ø 60 Konisk stolpe för montage i fundament eller platsgjutning Totallängd (mm) Vikt (kg) Alugrå Antracitgrå , , Tillbehör stolpar Säkringssats, klass
