1 GDT-prog-_X06.qxd //06 6:35 Page Välkommen Vi tackar dig för att ha valt en garageportsöppnare från SOMFY. Denna produkt har designats, tillverkats och distribuerats av Somfy i en process som uppfyller kraven i ISO-normen 900. Vilka är Somfy? Somfy utvecklar, producerar och säljer automatik för öppning och stängning av hemmets portar och fönster. Larmsystem, automatik för markiser, jalusier, garage och portar, samtliga av Somfys produkter motsvarar dina förväntningar vad gäller säkerhet, bekvämlighet och daglig tidsbesparing. Hos Somfy är strävandet efter kvalitet en ständig förbättringsprocess. Det är på produkternas driftsäkerhet som Somfys anseende byggts upp, synonym för innovation och teknologisk expertis i hela världen. Somfys lösningar överenstämmer med bestämmelserna i standarden EN gällande elektriska automatiseringssystem. När Somfys lösningar installeras i enlighet med rekommendationerna i bruksanvisningarna och enligt diverse lagmässiga krav är installationen i överenstämmelse med standarderna EN 34 och EN 453. Somfys lösningar är godkända av ett bemyndigat organ utifrån rapporter om första typprovning (ITT-R) för de flesta av de dörrar och portar som finns på marknaden, av diverse lagar. Man kan få godkännande för specifika dörrar eller portar vid begäran. Innan du genomför installationen av din produkt, måste denna bruksanvisning läsas noggrant i sin helhet. Följ noggrant varje anvisning och spara denna bruksanvisning under hela din produkts livslängd. I händelse då dessa installationsbestämmelser icke skulle respekteras, finns risken för att allvarliga kropps- eller materialskador kan inträffa. SOMFY skulle inte kunna hållas ansvarig. Service Att lära känna er, lyssna till er, uppfylla era behov, det är Somfys filosofi. För upplysningar angående val, köp eller installation av Somfys produkter, kan du be om råd hos din återförsäljare eller kontakta direkt en rådgivare från Somfy som kan hjälpa dig till rätta. Internet: SOMFY förkunnar att denna produkt överensstämmer med de väsentliga standardspecifikationer och andra av direktivet 999/5/EC relevanta föreskrifter. En deklaration om överensstämmelse finns till förfogande på internetadressen Produkten kan användas inom den Europeiska Unionen och i Norge och på Island Översikt GDT 00 GDT 00 Installation Mekanisk montering... 3 Programmering Programmering och driftsättning... 4 Inlärning av dörrens rörelsemoment... 5 Inkoppling av tillbehör (enbart på GTD 00)... 6 Radering av alla inställningar och fjärrkontroller... 9 Användande Drift... 0 Teknisk information... Felsökningshjälp...

2 GDT-prog-_X06.qxd //06 6:35 Page 3 Säkerhetsföreskrifter Punkter att kontrollera Var god och kontrollera vilka motortyper som kan användas till er garageport (uppges i portens bruksanvisning). Din port måste fungera manuellt utan att kärva på någon punkt. Kontrollera: att portens alla delar är i bra skick och att den är korrekt balanserad Om nödvändigt åtgärda eventuella brister och ta vid behov hjälp av en fackman. Samtliga ingrepp på din ports ingrepp kan innebära fara (att porten faller). Kontrollera att portbalken över porten samt taket är lämpligt för uppmontering av en öppnare. Förstärk dessa om nödvändigt. Utsätt inte öppnaren för vatten. Installera inte öppnaren på ett ställe där sådan risk föreligger. Om din garageport utgör enda ingången till ditt garage, måste den förses med en yttre frikoppling som säkerhet vid ett strömavbrott (manuellt öppnande med nyckel ref ). Portens nedre del måste vara försedd med en elastisk profil för att undvika kontakt hårt mot hårt och öka kontaktytan. Samtliga portar som är utrustade med en elastisk list måste utrustas med ett system som förhindrar drift då gångdörren är öppen (tillval gångdörrskontakt ref ). Om det finns rörliga delar på porten som kan utgöra klämrisk måste dessa byggas in eller döljas. Säkerhetsföreskrifterna måste tas hänsyn till under hela installationen: ta av dig dina smycken (armband, kedja eller annat); under borrnings- och eventuell svetsning, ska skyddsglasögon och lämpliga skydd bäras; använda ändamålsenliga verktyg; hantera öppnaren med försiktighet för att undvika risken för skador; Anslut inte strömmen (30V) innan installationen är avslutad. Om det skulle uppstå problem, öppna inte produkten (risk för elektriska stötar); den bör skickas tillbaka till Somfys kundservice. Vid eventuell fast installation av strömkabeln (då stickproppen tas bort) skall en arbetsbrytare monteras så att öppnaren kan göras strömlös. Brytaren skall finnas tillgänglig i öppnarens närhet. Förberedelser Klistra den självhäftande etiketten på din garageport. Ta bort alla delar för mekanisk stängning som finns på porten (regel, lås, linor eller kedja ). Vid motorisering av takskjutportar (sektionsportar) skall dessa justeras för motordrift. (följ din ports bruksanvisning). Garantivillkor Gällande från den januari 006 Tillämplig på alla GDT produkter som bär märket SOMFY För mer upplysningar, vänligen kontakta oss: SOMFY garanterar korrekt funktion av sina motorer, automatiker och tillbehör till GDT garage portar under en period av 3 (tre) år med början vid inköpsdatumet mot alla material- eller fabriksdefekter. SOMFY DIY Service För registrering av dina garantirättigheter skall du skicka en kopia på ditt inköpskvitto tillsammans med dina adressuppgifter till SOMFY (se nedan). Box Under hela garantiperioden, skickas en produkt som inte fungerar normalt tillbaka till fabriken efter SE-6 0 LIMHAMN en förhandsöverenskommelse med SOMFY. När den har analyserats, kommer den antingen att ERIGE repareras eller att ersättas med ett annat exemplar av samma modell och med samma funktioner (denna ersättningsprodukt kan vara helt ny eller renoverad) Denna garanti har ingen inverkan på de juridiska konsumentgarantirättigheterna. Produkten kan under inga omständigheter täckas av garantin om dess onormala funktion tycks komma av framförallt en av följande orsaker: I det fall då din produkt används för andra syften än de av SOMFY tilltänkta. I det fall då instruktionerna inte följes med avseende på installation, användning eller underhåll, eller skulle produkten anslutas till en opassande energikälla, installeras på eller kombineras med en icke jalusier, kombineras med en icke överensstämmande anordning, skulle produkten eller dess delar öppnas eller ändras, utsättas för slag, eld, oväder, översvämningar, våldsam vind, åska eller vilken handling som helst från Gud som är helt utanför SOMFYs kontroll. En produkt som reparerats eller ersatts under garanti behåller samma villkor som de som garantin medgav vid försäljningen/inköpet ända till utgångsdatumet. Alla produkter som skickas tillbaka blir SOMFYs egendom så snart som de ersatts. Garantin ersätter eventuella ansvarsföreskrifter, såvida de sistnämnda inte emanerar från förpliktelser som ingår i en offentlig stadga. Din produkt installeras under enbart ditt ansvar. Du bör därför fastställa lämpligheten av produkten för det planerade användandet, refererandes till de sedvanliga normerna, och utöver det all information du kan erhålla, framförallt från vår kommersiella dokumentation och våra produkters bruksanvisningar. SOMFY accepterar inget ansvar för konsekvenser som skulle kunna följa om denna produkt installeras, används eller underhålls på ett sätt som ej överensstämmer med produktens karaktäristik, våra instruktioner, sedvanor och normer, framför allt den Europeiska normen EN

3 GDT-prog-_X06.qxd //06 6:35 Page 4 Mekanisk montering Installation Typer av motoriseringsbara portar Vipport Takskjutport (Sektionsport) Vipport styrd i sidogejdrar* Slagportar* * Installation med en adapter, säljes separat (se tabell med tillbehör, sid ), Det är obligatoriskt att; hålla sig till tillbehörets bruksanvisning för att montera öppnaren. Monteringsteg Se bild till 9. Koppla inte in strömmen förrän monteringsprocessen är avslutad. Rep. Satsens delar Antal Rör 80 cm 4 Släde 3 Väggfäste 4 Fäste för motor 7 Styrarm 9 Förbindelsearm Beslag 6 Motorhuvud 8 Glödlampa 9 Kåpa 30 Fjärrkontroller Rep. Tilbehörspåse Antal 5 Kugghjul 6 Drivaxel 7 Låsring 8 Sats med kedja/vajer och kedjelås 9 Löphjul för vajer 0 Hållare Axel för löphjul Skruv i stål HM8 x 80 3 Fjädring för kedjespänning 4 Mutter M8 Nylstop 5 Snöre för frikoppling 6 Plasthandtag 3 Stoppring Rep. Skruvsatspåse Antal 8 0 Bricka M8 Mutter M8 Nylstop Skruv HM8x0 Mutter M8 Nylstop Skruv HM8x35 Mutter M8 Nylstop Skruv HM8x0 4 Självgängande skruv 3.5 x 6 5 Självborrande skruv 7 Självgängande skruv 4 x 5 4 Skruvar och pluggar för fäste av slädesblock och portsläde ingår ej. Programmering Programmeringsetapper Följande etapper måste genomföras i följande ordning: Programmering av fjärrkontroller Inlärning och driftsättning 3 Inkoppling av tillbehör Om strömavbrott skulle inträffa mellan dessa etapper, ta hjälp av felsökningshjälpen på sid, «Under programmering». Knapparnas funktion Motorinställning Programmering av fjärrkontroller. Indikeringslampor, grönt och rött (enbart på GDT 00). 3

4 GDT-prog-_X06.qxd //06 6:35 Page 5 Programmering av fjärrkontroller Koppla ström till motorn Efter några sekunder, blinkar lampan tre gånger, sedan slocknar den x Systemet är påkopplat. Programmering av fjärrkontroller Det är möjligt att programmera en eller två knappar: den ena för styrandet av motorn, den andra för styrandet av belysningen Ställ in knappen för att styra motorn Tryck sekunder på knappen på motorn tills dess lampan tänds, och släpp sedan. Du har minuter till ditt förfogande för att programmera den utvalda knappen. Tryck och håll in tills motorns lampa blinkar 5 sekunder och stannar sedan: knappen är inställd. 5s För att kontrollera programmering en av fjärrkontrollerna, tryck på knappen på den inställda fjärrkontrollen, lampan blinkar 5 sekunder och stannar sedan. Ställa in knappen för styrande av belysningen Tryck sekunder på knappen på motorn tills dess att lampan tänds, släpp därefter. Tryck en gång till på knappen, lampan blinkar. 3 Du har minuter för att programmera fjärrkontrollens knapp. Tryck och håll in tills motorns lampa blinkar 5 sekunder och stannar: knappen är inställd. 5s För att kontrollera, tryck på den inställda knappen, lampan tänds. Tryck en gång till, lampan släcks (bara om knappen för användning av motorn har lagrats i minnet). Programmera fler fjärrkontroller För en och samma motor, är det möjligt att använda flera fjärrkontroller (maximum kanaler). Gå till väga på samma vis som med de andra fjärrkontrollerna (se Programmering av en fjärrkontroller). 4

5 GDT-prog-_X06.qxd //06 6:35 Page 6 Inlärning och driftsättning Välj porttyp (enbart GDT 00) Grön indikeringslampa tänd: vipport eller indikeringslampa Röd indikeringslampa tänd: slagport Tryck på knappen : en av indikeringslamporna tänds, motsvarande den använda typen av port. För att byta typ av port, tryck på knappen, den andra indikeringslampan tänds. Reglera stängningskraften Det mekaniska stoppet för öppning skall ställas in, se "Mekanisk installation". Taljan skall sitta fast på trissan (se avsnittet om montering av taljan). Under inställningen kan man när som helst stoppa portens rörelse genom att trycka på knappen på motorn eller på den programmerade knappen på fjärrkontrollen och sedan använda motorn. Eller Tryck sekunder på knappen. Lampan tänds. Motorn startar och stänger porten. Finjustera stängningskraften 6 kraftnivåer kan ställas in på GDT 00 och 00 GDT 00 och GDT00 är förinställd i ett mellanläge kraft. + Om porten stannar innan den stängts: Tryck på knappen på den inställda fjärrkontrollen. Porten öppnas och stängs omedelbart med en mycket större kraft + - Om motorn stänger med för stor kraft Tryck på knappen på motorn. Dörren öppnas och stängs åter omedelbart med mindre kraft. - (Fjärrkontrollens knapp: + ) ( : - ) Belysningen blinkar då någon av knapparna trycks ned och en justering utförs Kraften måste regleras till exakt vad som är nödvändigt för att säkerställa öppning och stäng-ning av porten. En alltför stor kraft kan föra med sig deformering av porten. Justeringen av stängningskraften har ingen inverkan på låsningen av porten då den är i stängd position. Vid regleringsproceduren, kan du när som helst stoppa portens rörelsemoment genom att trycka på knappen på motorn eller på fjärrkontrollens knapp. Inställning av övre och nedre stoppgräns 5 Tryck sekunder på knappen. Motorn sätter igång och genomför en öppnande och sedan en komplett stängning. Lampan är tänd. Lampan släcks och anvisningarna är genomförda: Motorn är nu redo för användning.

6 GDT-prog-_X06.qxd //06 6:35 Page 7 Inkoppling av tillbehör (enbart på GDT 00) Anslutning av säkerhetskomponenter Gångdörrskontakt Ersätt kabeln mellan pol och med gångdörrskontakten. Låt bygeln ligga kvar mellan pol och i händelse av ej användande av kontakten. Det är nödvändigt för garageportöppnarens funktion. 0V 4V Strömbrytare på vägg Nyckelbrytare Kodpanel E + H H P M P T3 C3 R3 T C R T C R V V Fotoelektriska celler Fotocellerna stoppar och ändrar portens rörelse om de registrerar ett föremål, en person eller ett fordon. CE CR Varje cellsats är sammansatt av: en sändningscell (CE), en mottagningscell (CR). 4 V ac/dc 0 V 4 V 0 V C NC NO ac/dc Orange ljus Det orange ljuset blinkar sekunder före igångsättningen av den motoriserade porten, och släcks när porten stannat. 6

7 GDT-prog-_X06.qxd //06 6:35 Page 8 Allmän information om navigering med knapparna A Följande etapper måste först genomföras: «Programmering av fjärrkontroller» «Inlärning och driftsättning». Tryck sekunder på knappen. Belysningen tänds och släcks därefter när man släpper knappen. Den gröna indikeringslampan tänds «Identifiering av yttre tillbehör». Tryck igen på.... Om cellerna inte är funktionsdugliga. Den röda indikeringslampan tänds. B Den röda indikeringslampan är tänd: «Justera funktion (Hel- eller halvautomatik)». Tryck igen på. Bägge indikeringslamporna C De två indikeringslamporna är tända : «Reglering av stängningshastigheten». Tryck igen på. Tryck sekunder på knappen för att åter få upp programmeringsläget A Identifiering av yttre säkerhetskomponenter Gå till «Igenkännande av yttre komponenter» : Tryck sekunder på knappen. Den gröna indikeringslampan tänds. Lampan tänds och släcks sedan när man släpper knappen. Starta igenkännandet genom att trycka på fjärrkontrollens knapp för den inställda porten. Det gröna varningsljuset blinkar. 3 Förfarandet varar ca 5 sekunder. Det är avslutat när den gröna indikeringslampan slocknar. Om det orange ljuset är anslutet, börjar det blinka. Om om de fotoelektriska cellerna är funktionella, tänder lampan sig under 5 sekunder och släcks därefter. Kontrollera annars kablar, att de är i linje och rätt inställda. Beskrivning av funktionstyper Presentation Halvautomatik Porten är stängd: tryck på knappen på den inställda fjärrkontrollen som orsakar portens öppnande. Då porten är helt öppen: tryck igen på samma knapp på den inställda fjärrkontrollen och porten stängs. Vid slutet av stängningen, går motorn lätt bakåt stänger åter porten för att försäkra en riktig låsning av denna. 7

8 GDT-prog-_X06.qxd //06 6:35 Page 9 Presentering av automatikläge ( fotoceller nödvändiga) (enbart GDT 00) Porten är stängd: ett tryck på fjärrkontrollens inställda knapp för med sig portens öppnande. Dess stängning inträffar automatiskt efter en tidslängd som på förhand ställts in av dig. Det är möjligt att hålla kvar porten i öppet läge genom att trycka på den programmerade knappen på fjärrkontrollen under den inställda tidslängden. Ett nytt tryck på knappen på fjärrkontrollen medför stängningen av porten. Vid slutet av stängningen, går motoriseringen lätt bakåt och stänger sedan igen porten för att försäkra sig om dess ordentliga låsning. B Inställning av funktionssätt Gå till «Justera funktion (Hel- eller halvautomatik)» : Tryck sekunder på knappen. Belysningen tänds och släcks därefter när man släpper knappen. Den gröna indikeringslampan tänds. Tryck igen på. Den gröna kontrollampan släcks och den röda kontrollampan tänds om fotocellerna är aktiva. Välj funktionssätt genom att trycka på fjärrkontrollens knapp. :a trycket: halvautomatik, lampan tänds; :a trycket: automatiskt, 0 sekunder innan stängningen, lampan blinkar gång var 4:e sekund ; 3:e trycket: automatiskt, 0 sekunder innan stängningen, lampan blinkar gånger var 4:e sekund; 4:e trycket: automatiskt, 40 sekunder innan stängningen, lampan blinkar 3 gånger var 4:e sekund; Nytt tryck: tillbaka till första trycket. 4s 4s 4s 3 Det valda funktionsläget sparas genom att trycka på knappen Δ i två sekunder, lampan och kontrollamporna släcks. Om ni måste ändra inställt funktionssätt, :a trycket på den programmerade knappen på fjärrkontrollen motsvarar det senast inställda värdet. 8

9 GDT-prog-_X06.qxd //06 6:35 Page 0 C Reglering av stängningshastigheten angöringshastigheter att välja på: Standard hastigheten rekommenderas till sektionsportar. Den långsamma hastigheten rekommenderas till vipportar, ömtåliga portar och portar som väsnas. Gå till «Reglering av stängninghastigen i fönster»: Tryck sekunder på knappen. Lampan tänds och släcks därefter när man släpper knappen. Den gröna indikeringslampan. Tryck på nytt på. Den gröna lampan släcks och den röda tänds. Tryck igen på. Bägge indikeringslamporna tänds. Välj hastigheten vid stängning genom att trycka på fjärrkontrollens knapp. :a trycket: standard hastighet, lampan blinkar gånger var 4:e sekund ; :a trycket: långsam hastighet, lampan blinkar gång var 4:e sekund; Nytt tryck: tillbaks till första trycket. 4s 4s 3 Den valda hastigheten sparas genom att trycka på knappen, i två sekunder, lampan och kontrollamporna släcks. Om ni måste ändra inställd hastighet, :a trycket på den programmerade knappen på fjärrkontrollen motsvarar det senast inställda värdet. Radering av alla inställningar och fjärrkontroller Radering av inställningar Tryck 7 sekunder på knappen. 7s Lampan tänds och efter sekunder, fortsätter att lysa 5 sekunder innan den släcks.... 5s Släpp trycket på knappen. Alla utförda inställningar raderas: kraftinställningarna; yttre komponenter; funktionsvalen. Den har återfått sin fabrikskarakteristik.denna procedur raderar inte fjärrkontrollerna. Radering av fjärrkontrollerna 5s Tryck 7 sekunder på knappen. 7s Lampan tänds efter sekunder, är tänd i 5 sekunder och därefter blinkar den 5 sekunder innan den släcks.... 5s 5s Släpp trycket på knappen. Dina fjärrkontroller har raderats. 9

10 GDT-prog-_X06.qxd //06 6:35 Page Funktion Upplåsning / låsning Användande GDT är utrustat med ett handtag som är bundet i ett snöre som ger möjlighet, när man drar i det, att låsa upp och manövrera porten manuellt vid ett strömavbrott. Det måste vara lätt att komma åt, vid maximalt,80 m från golvet. Detta handtag ska enbart användas för att låsa upp porten. Ej använda till att öppna eller stänga porten manuellt. Vid frikoppling av porten: kan en dålig balansering av porten medföra häftiga rörelser av porten. Detta kan vara mycket farligt. Lås alltid fast släden på skytteln (se följande ruta) innan du trycker igen på den inställda knappen på fjärrkontrollen. Lås släden genom att placera den på skytteln. CLACK! CLACK! I händelse av upptäckt av ett hinder under stängningen Om det registreras ett föremål medan porten håller på att stängas kommer porten att stoppa och sedan öppnas igen. Belysning Ljuset aktiveras varje gång porten rör sig. Om automatiseringssystemet inte används i två minuter stängs det av automatiskt. mn Om man trycker en gång på den programmerade knappen på fjärrkontrollen undviker man att lampan släcks innan de två minuterna förlöpt. Med denna knapp kan man också tända eller släcka lampan utan att aktivera automatiseringssystemet. 0

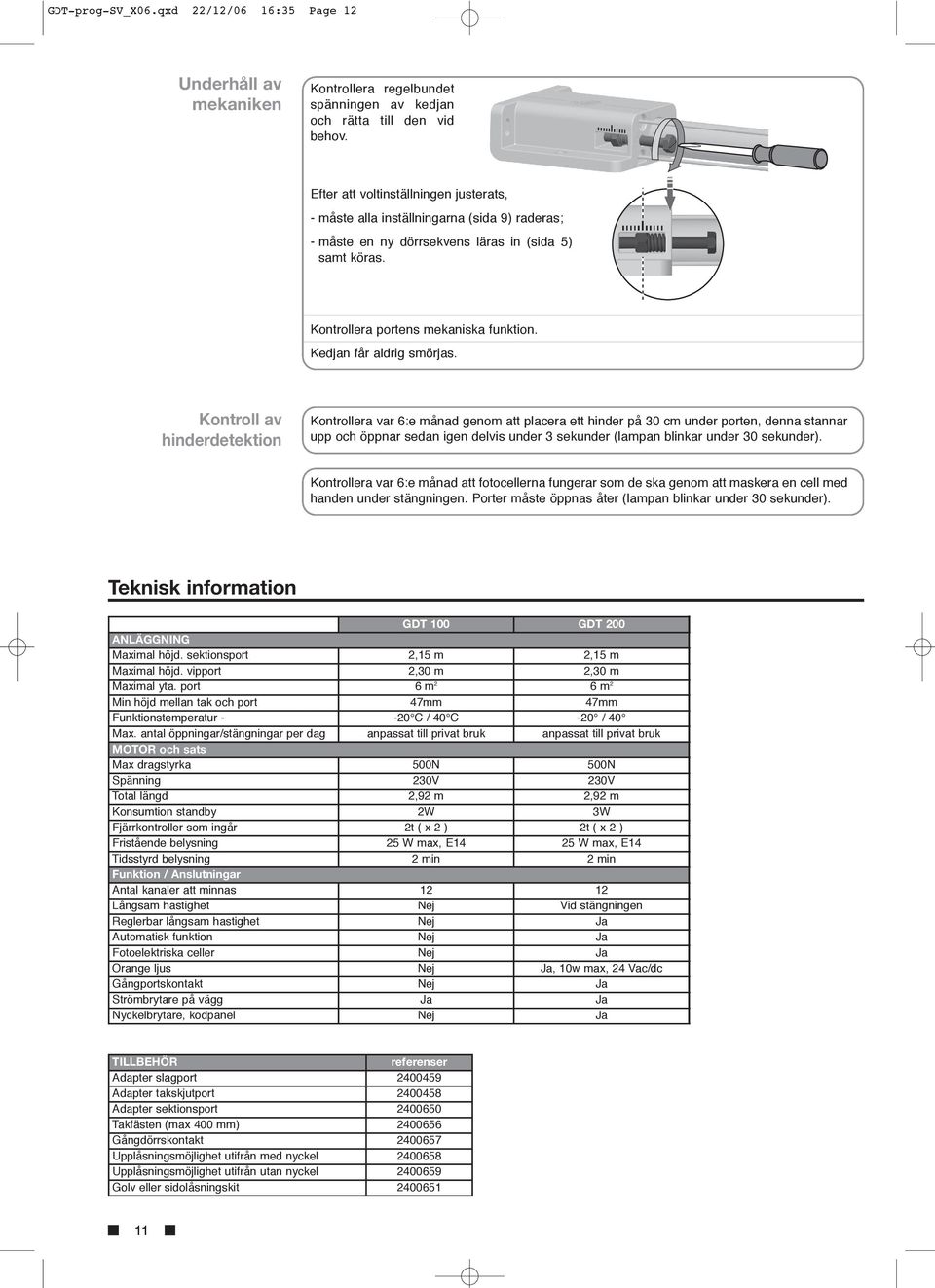

11 GDT-prog-_X06.qxd //06 6:35 Page Underhåll av mekaniken Kontrollera regelbundet spänningen av kedjan och rätta till den vid behov. Efter att voltinställningen justerats, - måste alla inställningarna (sida 9) raderas; - måste en ny dörrsekvens läras in (sida 5) samt köras. Kontrollera portens mekaniska funktion. Kedjan får aldrig smörjas. Kontroll av hinderdetektion Kontrollera var 6:e månad genom att placera ett hinder på 30 cm under porten, denna stannar upp och öppnar sedan igen delvis under 3 sekunder (lampan blinkar under 30 sekunder). Kontrollera var 6:e månad att fotocellerna fungerar som de ska genom att maskera en cell med handen under stängningen. Porter måste öppnas åter (lampan blinkar under 30 sekunder). Teknisk information GDT 00 GDT 00 GDT 300 ANLÄGGNING Maximal höjd. sektionsport,5 m,5 m,5 m Maximal höjd. vipport,30 m,30 m,30 m Maximal yta. port 6 m 6 m m Min höjd mellan tak och port 47mm 47mm 47mm Funktionstemperatur - -0 C / 40 C -0 / 40-0 / 40 Max. antal öppningar/stängningar per dag anpassat till privat bruk anpassat till privat bruk anpassat till privat bruk MOTOR och sats Max dragstyrka 500N 500N 700N Spänning 30V 30V 30V Total längd,9 m,9 m,9 m Konsumtion standby W 3W 4W Fjärrkontroller som ingår t ( x ) t ( x ) t ( x ) Fristående belysning 5 W max, E4 5 W max, E4 5 W max, E4 Tidsstyrd belysning min min min Funktion / Anslutningar Antal kanaler att minnas Långsam hastighet Nej Vid stängningen Vid stängningen Reglerbar långsam hastighet Nej Ja Ja Automatisk funktion Nej Ja Ja Fotoelektriska celler Nej Ja Ja Orange ljus Nej Ja, 0w max, 4 Vac/dc Ja, 0w max, 4 Vac/dc Gångportskontakt Nej Ja Ja Strömbrytare på vägg Ja Ja Ja Nyckelbrytare, kodpanel Nej Ja Ja TILLBEHÖR referenser Adapter slagport Adapter takskjutport Adapter sektionsport Takfästen (max 400 mm) Gångdörrskontakt Upplåsningsmöjlighet utifrån med nyckel Upplåsningsmöjlighet utifrån utan nyckel Golv eller sidolåsningskit 40065

12 GDT-prog-_X06.qxd //06 6:35 Page 3 Hjälp till felsökning Under installationen, har du kopplat ur motorn För att veta hur det går med dina inställningar: anslut motorn... Lampan blinkar 3 gånger: Fjärrkontrollerna är ej programmerade och inställningar har inte gjorts, börja om från början med programmering av fjärkontrollerna, se sida 3. Lampan blinkar gånger: Fjärrkontrollerna är programmerade men inlärning och driftsättning har inte utförts, återuppta inlärningen, se sid 5. Lampan blinkar gång: Gång: Fjärrkontrollerna är programmerade och inlärning och driftsättning har utförts. Öppnaren är färdig att fungera, ni kan: - Lägga till fler fjärrkontroller, se sid 4; - Ansluta tillbehör, se sid 7. Vid inlärningens slut Om lampan blinkar två gånger, (var fjärde sekund i två minuter). Vägledningsfel: Kontrollera att porten är välbalanserad och starta från början med vägledningen. Om felen inte löses är automatiseringssystemets gräns nådd. Byt ut mot en kraftigare motor. Porten rör sig inte De två kontrollamporna är tända, lampan blinkar en gång (var fjärde sekund i 30 sekunder) Motorn är överhettad (värmegränsen är nådd), vänta några minuter. Den röda kontrollampan är tänd, lampan blinkar en gång (var fjärde sekund i 30 sekunder) Kontrollera att dörren är öppen och kontrollera sladden. Den röda kontrollampan är tänd, lampan blinkar två gånger (var fjärde sekund i två minuter) Fotocellerna fungerar inte. kontrollera dess placeringar eller byt ut dem och börja från början med proceduren för registrering av de perifera anordningarna. Den gröna kontrollampan är tänd, lampan blinkar två gånger (var fjärde sekund i två minuter) motorn har förlorat sin position stäng av apparaten i fem sekunder, sätt på den igen och tryck på knappen i sju sekunder för att radera inställningarna och göra nya inställningar (se sida 5). Den gröna kontrollampan är tänd, lampan blinkar en gång (var fjärde sekund i 30 sekunder) Kontrollera att det inte finns några föremål framför fotocellerna. Inga kontrollampor är tända, lampan blinkar en gång (var fjärde sekund i två minuter) och det registreras ett överskjutande drivmoment via överförbrukning av ström. Kontrollera att det inte finns några föremål i vägen eller en hård punkt på porten. Inga kontrollampor är tända, lampan blinkar fyra gånger (var fjärde sekund i två minuter) programfel, stäng av apparaten i fem sekunder, sätt på den igen och tryck på knappen i sju sekunder för att radera inställningarna och göra nya inställningar (se sida 5).
