1 Bruksanvisning CM Kryostat Leica CM1520, V1.5 10/2016, Svenska SAP: RevG Förvara alltid bruksanvisningen tillsammans med instrumentet. Läs noga före arbete med instrumentet.

2

3 ANVISNINGAR Information, numeriska data, anmärkningar och värderingar i denna handbok motsvarar vetenskapens dagsläge och den senaste tekniken så som vi uppfattar den efter djupgående analys av detta fält. Vi har inget ansvar att löpande uppdatera denna handbok på grund av utvecklingen på det tekniska området eller att ge våra kunder ytterligare kopior, uppdateringar etc. av handboken. Så långt gällande nationell lagstiftning tillåter i resp. individuellt fall ska vi inte hållas ansvariga för felaktiga utsagor, ritningar, tekniska illustrationer etc. i denna handbok. I synnerhet tas inget ansvar för ekonomiska förluster eller följdskador som orsakas av eller kan härledas till åtgärder enligt utsagor eller annan information i denna handbok. Uttryck, påståenden, ritningar, bilder eller annan information avseende innehåll eller tekniska detaljer i denna handbok får inte anses vara garanterade produktegenskaper eller utfästelser. Dessa anges endast i de kontraktsvillkor som överenskommits mellan oss och våra kunder. Leica förbehåller sig rätten att ändra de tekniska specifikationerna och tillverkningsprocessen utan föregående varning. Det är endast på detta sätt det är möjligt att hela tiden förbättra tekniken och de tillverkningsprocesser som används till våra produkter. Detta dokument är skyddat av copyright. Leica Biosystems Nussloch GmbH äger alla rättigheter till denna dokumentation. All reproduktion av text och bilder (eller delar därav) genom tryckning, fotokopiering, microfiche, webbkameror eller på något annat sätt inklusive elektroniska system och media kräver föregående skriftligt tillstånd från Leica Biosystems Nussloch GmbH. Instrumentets serienummer och tillverkningsår står på namnskylten på baksidan av instrumentet. Leica Biosystems Nussloch GmbH Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Tyskland Telefon: Fax: Internet: Leica CM1520 Kryostat 3

4 Innehållsförteckning 1. Viktig information Symboler som används i texten och deras betydelse Personalens kvalifikationer Avsedd användning Instrumenttyp Säkerhet Säkerhetsföreskrifter Varningar Skyddsanordningar Låsa/låsa upp handratten Knivskydd Driftvillkor Använda instrumentet Rengöring och desinficering Ta bort mikrotomen Underhåll Tekniska data Installation av instrumentet Installationsplatsens utseende Uppackningsanvisningar för kryostaten CM Standardleverans Montering av handratt Idrifttagande Elektrisk anslutning Innan du startar Översikt över Leica CM Strömbrytare och kretsbrytare Koppla på instrumentet Använda instrument Kontrollpanel Programmering av önskade värden Ställa in tid Ställa in automatisk avfrostningstid (kryokammare) Ställa in kryokammarens temperatur Manuell avfrostning av snabbfrysfack Manuell avfrostning av kryokammaren Ställa in snittjocklek Låsa displayen Kontrollpanel 2 Elektrisk snabbmatning Bruksanvisning V 1.5 RevG 10/2016

5 Innehållsförteckning 7. Normal användning Frysa ner preparat Snabbfrysfack Stationärt kylelement (tillval) Preparatskivor Sätta in preparatskivorna i preparathuvudet Preparatorientering Snittning Bladhållare CE Bladhållare CE-TC Knivhållare CN Knivhållare CN-Z med sträckplatta Rengöring av blad och knivhållare Installera hyllan (rörlig) (tillval) Temperaturdiagram (i minus C) Avfrostning Automatisk avfrostning av kryokammaren Manuell avfrostning av kryokammaren Manuell avfrostning av snabbfrysfack Avsluta arbetet Avsluta arbetet för dagen Om maskinen inte ska användas under en längre period Felsökning Felmeddelanden i displayen Temperaturkontrollknapp Möjliga felkällor, orsaker och åtgärder Byta batteriet Rengöring, desinficering och underhåll Rengöring Sprejdesinficering med Leica Cryofect Underhåll Allmänna underhållsanvisningar Byta säkringar Byta den fluorescerande lampan Beställningsinformation, komponenter och förbrukningsartiklar Beställningsinformation Mobilt kylelement tillämpning Värmeelement tillämpning Garanti och service Dekontamineringsdeklaration (kopieringsförlaga) Leica CM1520 Kryostat 5

6 1. Viktig information 1.1 Symboler som används i texten och deras betydelse Varningar visas i en grå ruta och markeras med en varningstriangel. Symbol för märkning av elektrisk och elektronisk utrustning enligt avsnitt 7 i ElektroG, den tyska förordningen för elektrisk och elektronisk utrustning. ElektroG är den lag som styr försäljning, retur och miljövänlig kassering av elektrisk och elektronisk utrustning. (5) (Fig. 5) Användbara tips, dvs. för användaren viktig information visas i en grå ruta och är markerade med. Siffror inom parantes hänvisar till nummer i bilderna eller till själva bilderna. Tillverkare Tillverkningsdatum Denna produkt uppfyller kraven i rådets direktiv 98/79/EG angående medicinsk utrustning för in vitro-diagnostik (IVD). Medicinsk utrustning för In vitro-diagnostik (IVD) CSA-testmärket innebär att en produkt har testats och befunnits uppfylla tilllämpliga standarder för säkerhet och/ eller prestanda, inklusive relevanta standarder som definierats eller administrerats av bland andra ANSI (American National Standards Institute), UL (Underwriters Laboratories), CSA (Canadian Standards Association) och NSF (National Sanitation Foundation). Miljöskyddssymbol för Kinas RoHSdirektiv. Siffran i symbolen anger produktens "miljövänliga bruksperiod". Symbolen används om ett ämne med begränsad användning i Kina används utöver den tillåtna maxgränsen. REF SN Följ användarinstruktionerna Beställningsnr Serienummer 6 Bruksanvisning V 1.5 RevG 10/2016

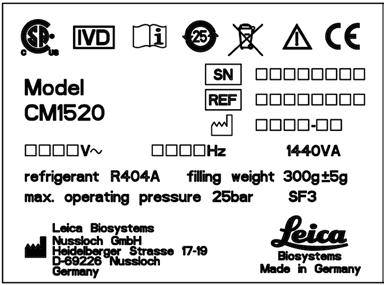

7 1. Viktig information Paketets innehåll är ömtåligt och måste hanteras försiktigt. Exempel på märkning enligt IPPC Visa korrekt upprätt position för paketet. Paketet måste förvaras i torr miljö. Paketen får inte staplas, och ingenting får placeras ovanpå paketen. Leica CM1520 Kryostat Anger tillåtet temperaturintervall för förvaring och hantering av paketet. Min. +5 C Max. +50 C Anger tillåtet temperaturintervall för transport av paketet. Min. -40 C Max. +55 C IPPC-symbol Landskod enligt ISO 3166, t.ex. DE för Tyskland Regionidentifiering, t.ex. HE for Hessen Kod för tillverkare/behandlingsleverantör, unikt tilldelat nummer som börjar med 49 Behandlingskod, t.ex. HT (heat treatment värmebehandling), MB (methyl bromide metylbromid) och eventuellt DB (debarked barkning) Paketmärkning enligt tyska GGVSE (Gefahrgutverordnung Straße und Eisenbahn, regler för vägoch tågtransport av farligt gods)/adr (europeiskt avtal om internationell vägtransport av farligt gods) för transport av farligt gods. Klass 3: "BRANDFARLIG VÄTSKA" Lutningsindikator som visar om leveransen följt kraven på upprätt transport och förvaring. Vid en lutning på 60 eller mer rinner den blå kvartssanden in i det pilformade indikatorfönstret och fastnar där. Felaktig hantering av leveransen upptäcks omedelbart och kan bevisas. 7

8 1. Viktig information 1.2 Personalens kvalifikationer Endast utbildad laboratoriepersonal får använda Leica CM1520. Innan instrumentet används måste operatören noga läsa och förstå den här bruksanvisningen samt bekanta sig med instrumentets alla tekniska detaljer. Kemisk desinficering får inte i några fall ersätta det manuella skyddet enligt tillämpliga laboratorieföreskrifter (dvs. skyddsglasögon, handskar, laboratorierock och munskydd måste användas). 1.3 Avsedd användning Leica CM1520 är en kryostat med desinficeringssystem för rutinmässiga tillämpningar och forskningsuppgifter inom biologi, medicin och industri. Instrumentet används för att frysa och snitta preparatmaterial snabbt. Instrumentet är inte avsett för oövervakad förvaring av preparatprover. Instrumentet får endast användas för de avsedda arbetsuppgifterna enligt ovan och enligt de anvisningar som återfinns i denna bruksanvisning. Leica CM1520 är även lämpad för IVD (in vitro-diagnostik). All annan användning av instrumentet är direkt olämplig. 1.4 Instrumenttyp Informationen i den här bruksanvisningen gäller endast för den instrumenttyp som anges på titelbladet. Det finns en typskylt med serienumret (SN) fastsatt på instrumentets baksida. Bruksanvisningen innehåller viktig information avseende driftsäkerhet och underhåll av instrumentet. Bruksanvisningen är därmed en viktig del av produkten och måste läsas igenom noggrant innan du börjar använda instrumentet. Bruksanvisningen måste förvaras i närheten av instrumentet. Om ytterligare krav på olycksförebyggande och miljöskydd finns i det land där instrumentet används ska denna bruksanvisning kompletteras med lämpliga anvisningar för att säkerställa överensstämmelse med sådana krav. Korrekt och avsedd användning inkluderar att alla instruktioner i bruksanvisningen följs och att alla inspektions- och underhållsanvisningar iakttas. Fig. 1 Den typskylt som visas här är bara ett exempel! 8 Bruksanvisning V 1.5 RevG 10/2016

9 2. Säkerhet Säkerhets- och varningsföreskrifterna i det här kapitlet ska följas vid alla tillfällen. Läs dessa instruktionerna noga även om du redan känner till hur man använder andra Leicaprodukter. 2.1 Säkerhetsföreskrifter Bruksanvisningen innehåller viktig information avseende driftsäkerhet och underhåll av instrumentet. Bruksanvisningen är därmed en viktig del av produkten och måste läsas igenom noggrant innan du börjar använda instrumentet. Bruksanvisningen måste förvaras i närheten av instrumentet. Detta instrument är konstruerat och kontrollerat enligt säkerhetsbestämmelserna för elektriska mät-, styr-, och laboratorieinstrument. Kvarvarande risker Instrumentet är utformat och konstruerat med den senaste tekniken och enligt erkända standard och förordningar med avseende på säkerhetsteknik. Felaktig användning eller hantering av instrumentet kan försätta användaren eller annan personal i fara eller kan skada instrumentet eller annan egendom. Maskinen får endast användas i avsett syfte och endast om alla säkerhetsfunktioner är i gott fungerande skick. Funktionsfel som försämrar säkerheten måste åtgärdas omedelbart. Bruksanvisningen innehåller varningstexter och information som måste följas för att instrumentets prestanda och säkerhet ska bibehållas. Endast originalreservdelar och godkända originaltillbehör får användas. CE certifikatet finns på Internet på följande webbplats: Om ytterligare krav på olycksförebyggande och miljöskydd finns i det land där instrumentet används ska denna bruksanvisning kompletteras med lämpliga anvisningar för att säkerställa överensstämmelse med sådana krav. 2.2 Varningar Skyddsanordningar både på instrument och komponenter får varken avlägsnas eller ändras. Endast av Leica auktoriserad personal får reparera instrumentet och ha tillgång till dess inre komponenter. De inbyggda säkerhetsanordningarna som tillhandahålls av tillverkaren ger endast ett grundläggande skydd i syfte att förebygga olyckor. Ansvaret för att instrumentet används på ett säkert sätt ligger framförallt hos ägaren, liksom hos dem som använder, underhåller och reparerar instrumentet. För att försäkra dig om problemfri användning av instrumentet, se till att följande föreskrifter och varningar respekteras. Leica CM1520 Kryostat 9

10 2. Säkerhet 2.3 Skyddsanordningar Instrumentet är utrustat med följande säkerhetsenheter: Handrattslås och knivskydd på knivhållaren. Genom att utnyttja säkerhetsfunktionerna och följa de anvisningar och varningar som återfinns i bruksanvisningen, minskas riskerna för olyckor och skador avsevärt. Säkerhetsföreskrifter för din personliga säkerhet När du arbetar med kryostater måste du alltid följa säkerhetsföreskrifterna. Du måste bära skyddsskor, skyddshandskar, mask och skyddsglasögon Låsa/låsa upp handratten Läge, klockan 12 Läge, klockan 6 Vrid endast handratten när kylsystemet är påslaget och kryokammaren är nedkyld. Lås alltid handratten innan du gör ändringar på kniven eller preparatet, byter preparatet eller tar en paus. 1 2 Fig. 2 Fig. 3 För att låsa handratten, flytta handtaget till lägena klockan 12 eller 6. Tryck spaken (1) helt utåt, vagga handratten försiktigt tills du kan höra klicket då låsmekanismen aktiveras. För att lossa handratten, tryck spaken (2) på handratten mot kryostatkåpan Knivskydd Innan du hanterar kniven och preparatet, byter preparat eller kniv eller tar en paus, ska handratten alltid låsas och skäreggen skyddas med knivskydd! Knivhållarna CE, CN och CN-Z är försedda med knivskydd. Sträckplattan av glas på knivhållaren CE fungerar även som knivskydd. 10 Bruksanvisning V 1.5 RevG 10/2016

11 2. Säkerhet 2.4 Driftvillkor Transport och installation Låt instrumentet stå oanvänt i minst fyra timmar efter avslutad transport. Instrumentet får inte användas i utrymmen där explosionsrisk föreligger. För att instrumentet ska fungera som det ska måste det stå på följande minsta avstånd från väggar och fixturer på alla sidor: baksida: 15 cm höger: 30 cm vänster: 15 cm Elektrisk anslutning Innan instrumentet ansluts till ett eluttag måste du kontrollera att laboratoriets strömförsörjning motsvarar värden på instrumentets typskylt. Vid start av kylsystemet får den lägsta nominella spänningen inte sjunka under de värden som anges i kapitel 3, "Tekniska data". Kompressorn kräver mellan 45 och 50 A vid start. Därför måste det lokala elnätet undersökas i förväg, så att det kan bekräftas uppfylla de krav som instrumentet ställer. En stabil strömförsörjning enligt instrumentets specifikationer är viktig för att det ska fungera korrekt. Om detta inte efterföljs kan instrumentet skadas. Denna tid behövs för att kompressorspiralen ska kunna återgå till sin ursprungliga form, eftersom den kan ha deformerats under transporten. Annars kan instrumentet skadas. Ingen extra förlängningskabel får användas. Avfrostning Snabbfrysfack kan bli extremt varmt under avfrostningen. Vidrör det inte! Leica CM1520 Kryostat 11

12 2. Säkerhet 2.5 Använda instrumentet Var försiktig när du hanterar knivar och engångsblad i mikrotomen. Eggen är mycket vass och kan orsaka allvarliga personskador! Vi rekommenderar bestämt att skyddshandskarna som medföljer vid standard leverans ska användas! Låt aldrig knivar eller knivhållare med monterade blad/knivar ligga framme! Lägg aldrig kniven på ett underlag med skäreggen vänd uppåt! Om du tappar en kniv, försök aldrig fånga upp den i fallet! Fäst alltid preparatet först, innan du fäster kniven. Innan du hanterar preparatet eller kniven, byter preparat eller tar en paus måste du låsa handratten och kontrollera att kniven täcks av knivskyddet. Undvik långvarig kontakt med instrumentets kalla delar, eftersom det kan orsaka förfrysningsskador. För tillförlitlig kondensavrinning och för att förebygga en potentiell kontaminationsrisk måste avrinningsslangen (på instrumentets sida, fig. 52) föras in i lämplig uppsamlingsbehållare. 2.6 Rengöring och desinficering Vi rekommenderar starkt att kryostat CM1520 avfrostas helt under 24 timmar, 1 2x årligen eller vid behov. Det är inte nödvändigt att ta bort mikrotomen för rutinmässig desinficering. Spraydesinficering med Leica Cryofect är möjlig tack vare den speciella isoleringen av mikrotomen. Avlägsna snittavfall efter VARJE preparatbyte. Starta inte desinficeringen förrän du har gjort detta! Varje nytt preparat är en potentiell kontamineringskälla. Användning av lättantändliga sprejer i kryostatkammaren är endast tillåtet för Leica Cryofect, som vi har testat. Vid kryokammartemperaturer på 0 C till -30 C. Spreja HÖGST 10 sprutningar mitt i kryostatkammaren och stäng fönstret. Efter varje desinficering måste kammaren torkas noga med en trasa och vädras kort! 12 Bruksanvisning V 1.5 RevG 10/2016

13 2. Säkerhet Använd inte organiska lösningsmedel eller andra aggressiva ämnen vid rengöring. Använd enbart desinficeringsmedel som nämns i denna bruksanvisning, t.ex. Leica Cryofect (alkohol eller vanliga alkoholbaserade desinficeringsmedel). 2.7 Ta bort mikrotomen 2.8 Underhåll Byta ut säkringarna Byta den fluorescerande lampan Kontakta Leica Biosystems för mer detaljerad information om desinficering. Mikrotomen är inkapslad och behöver därför inte flyttas av användaren. Slå av instrumentet och dra ur kontakten innan du byter säkringarna. Använd endast säkringar av den typ som beskrivs i kapitel 3, "Tekniska data". I annat fall kan instrumentet och dess omgivning skadas. Slå av instrumentet och dra ur kontakten innan du byter lamporna. (Mer information finns i kapitel 9, "Rengöring, desinficering och underhåll".) Leica CM1520 Kryostat 13

14 3. Tekniska data Typ CM1520 CM1520 CM1520 CM1520 CM1520 testsymbol - c_csa_us Märkspänning 100 VAC VAC VAC VAC 240 VAC ±10 % ±10 % ±10 % ±10 % ±10 % Nominell frekvens 50/60 Hz 60 Hz 60 Hz 50 Hz 50 Hz Ineffekt VA VA VA VA 1 440cVA Maximal startström (5 sekunder) 45 A eff. 45 A eff. 45 A eff. 45 A eff. 45 A eff. Skyddsklass I I I I I Föroreningsgrad Överspänningsinst. kategori II II II II II Värmeavgivning (max) J/s J/s J/s J/s J/s enligt IEC-1010, UL 3101 Drifttemperatur (omgivande temperatur): 18 C till 35 C. Alla temperaturrelaterade specifikationer för kylenheten gäller enbart då rådande omgivande temperatur är 22 C och den relativa luftfuktigheten inte är högre än 60 %! Kylsystem 50 Hz/60 Hz Kryokammare Temperaturintervall 0 C till -30 C (+ 3 K/- 3 K) Kyltid till -30 C max. 6 h, vid 22 C omgivande temperatur Avfrostning Automatisk avfrostning med varm gas 1 automatisk avfrostningscykel/24 timmar, tidsstyrd (tid 12 min.) Nedkylningskapacitet 690 W Säkerhetsfaktor 3 Kylmedium 300 g ±5 g kylmedium R 404A * Kompressorolja 0.6 l EMKARATE RL-22S, ICI * Snabbfrysfack Maxtemperatur -35 C (+ 3 K/- 5 K) Antal frysstationer 10 Avfrostning Manuell avfrostning med varm gas, tidsstyrd (tid 12 min.) enligt CECOMAF vätsketemperatur 45 C, avdunstningstemperatur -25 C 14 Bruksanvisning V 1.5 RevG 10/2016

15 3. Tekniska data *) Kylmedium och kompressorolja får endast bytas ut av kvalificerad och behörig personal. Mikrotom Rotationsmikrotom Justering av snittjocklek: 2 60 µm Total preparatmatning 25 mm Lodrätt slag 59 mm Maximal preparatstorlek 55 x 55 mm eller 50 x 80 mm Preparatorientering 8 (x-, y-, z-axel) Lampa 50 Hz-version: Osram Dulux S 11 W/21 Färg: LUMILUX-ljus, vitt 60 Hz-version: Osram Dulux S 13 W/21 Färg: LUMILUX-ljus, vitt Elektrisk snabbmatning Långsam Snabb 600 µm/s 900 µm/s Kryoskåp Mått Bredd (utan handratt) Bredd (med handratt) Djup Höjd Vikt (inkl. mikrotom, utan preparatnedkylning) 600 mm 730 mm 730 mm mm cirka 135 kg Förvaringsvillkor Temperatur: 5 50 C Luftfuktighet: <80 %, icke-kondenserande Transporttemperatur: -40 C till +55 C Observera avsnitt 4.1, "Uppställningskrav". Alla CM1520-instrumentvarianter behöver följande sekundärsäkringar: F1: T0.25A L250V Typ FST 6.3x32 Märke: SCHURTER F2: T1.6A L250V Typ FST 6.3x32 Märke: SCHURTER F3: T1.0A L250V Typ FST 6.3x32 Märke: SCHURTER F4: T6.25A L250V Typ FST 6.3x32 Märke: SCHURTER Leica CM1520 Kryostat 15

16 4. Installation av instrumentet 4.1 Installationsplatsens utseende Använd inte instrumentet i områden där explosionsrisk föreligger! För att instrumentet ska fungera som det ska måste det stå på ett visst minsta avstånd från väggar och möbler (se "Transport och installation"). Uppställningsplatsen måste motsvara följande krav: Instrumentet behöver en installationsyta på cirka 600 x 730 mm. Rummets volym måste vara minst 8 m 3. - Rumstemperatur permanent 18 C 35 C, Förvaringstemperatur: 5 C 50 C Relativ fuktighet högst 60 % (icke-kondenserande), Drifthöjd: högst 2000 meter över havet Om det är stor skillnad i temperatur mellan instrumentets förvaringsplats och installationsplats, och om det dessutom är hög luftfuktighet, kan det bildas kondens i instrumentet. Om så är fallet bör du vänta minst två timmar innan du sätter på instrumentet. Annars kan instrumentet skadas. Instrumentet är enbart utformat för inomhusanvändning. Elkontakten/strömbrytaren måste sitta lättåtkomligt. Eluttaget får inte vara längre än 2,5 m från instrumentet. Strömkällan ej längre bort än elkabelns längd förlängningskabel får INTE användas. Substratet måste vara i stort sett vibrationsfritt och ha tillräcklig lastkapacitet och fasthet för att bära upp instrumentets vikt. Undvik stötar, direkt ljus och starka temperaturskiftningar. Instrumentet MÅSTE anslutas till ett korrekt jordat uttag. Använd endast den medföljande elkabeln, som är avsedd för det lokala strömkällan. De kemikalier som används är lättantändliga och hälsovådliga. Därför måste installationsutrymmet vara välventilerat och det får inte innehålla några typer av tändningskällor. Dessutom får instrumentet INTE användas direkt under ett luftkonditioneringsaggregat, eftersom den ökade luftcirkulationen accelererar isbildning i kammaren. Installationsplatsen måste vara skyddad mot urladdningar av statisk elektricitet. Information om bullernivå: A-viktad bullernivå: <= 70 db (A) Rumstemperaturer och luftfuktighetsnivåer ovanför rekommendationerna ovan påverkar kryostaten kylningskapacitet och de lägsta temperaturerna går inte att uppnå. 16 Bruksanvisning V 1.5 RevG 10/2016

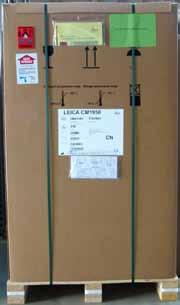

17 4. Installation av instrumentet 4.2 Uppackningsanvisningar för kryostaten CM1520 Fig. 4 När instrumentet levereras, kontrollera lutningsindikatorerna på förpackningen. Blå pilspets visar att paketet har transporterats liggande, att det har lutats mer än tillåtet eller fallit omkull under transporten. Anteckna detta på fraktdokumenten, kontrollera förpackningen och titta efter skador. Det behövs två personer för att packa upp instrumentet! Illustrationer och bilder av instrumentet är endast exempel avsedda att förtydliga hur uppackningen går till. Använd en lämplig sax för att klippa av banden (1, fig. 5). Använd skyddshandskar. Stå bredvid lådan och kapa banden vid pilarna (se pilar i fig. 5). Lyft upp och ta bort den yttre kartongringen (2, fig. 5). Ta försiktigt bort tejpen (3, fig. 6) som håller de båda transportlåsen (4, fig. 6) på plats på båda sidor av instrumentet. Ta bort transportlåsen. Dra av dammskyddet (5, fig. 6) från instrumentet. Ta bort de två vita och två blå transportlås (6, fig. 6) som skyddar fönstret till kammaren. Ta bort alla tillbehör (7, fig. 6). 6 2 Var försiktig när du tar bort banden! Skaderisk föreligger när du tar bort dem (banden har vassa kanter och är under spänning)! Fig. 5 8 Fig. 6 Leica CM1520 Kryostat 17

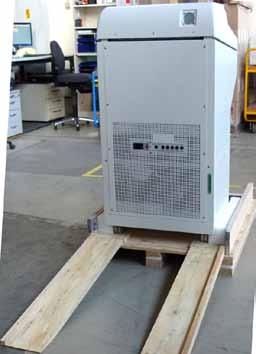

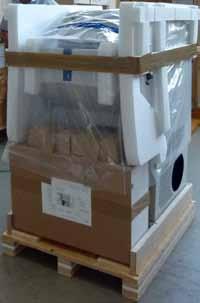

18 4. Installation av instrumentet 8 Transporthandtag 6 Fig. 7 Fig. 8 Lyft upp träkanten (6, fig. 7) och avlägsna den. Ta loss rampen (5, fig. 8) från pallens framsida (se fig. 6) och fäst den korrekt på baksidan (se fig. 8). Sätt i rampen ordentligt. Rampens delar är märkta med L (left = vänster) och R (right = höger). Var noga med att de hamnar i rätt skena (10, fig. 8a) och att de hakar i ordentligt. När rampen är korrekt ihopsatt sitter glidskenorna (11, fig. 8a) på insidan och pilarna (12 fig. 8a) pekar mot varandra Skjut inte enheten framåt genom att trycka på kåpan (8, fig. 8)! Använd istället transporthandtagen (, fig. 8). Rullhjulen (7, fig. 8) måste köras över rampen (5, fig. 8) både fram och bak. Var försiktig, instrumentet kan välta. Rulla försiktigt ner instrumentet baklänges från pallen över rampen. Kör instrumentet på transporthjulen (7, fig. 8) till uppställningsplatsen. Instrumentet måste transporteras i upprätt position. Fig. 8a 18 Bruksanvisning V 1.5 RevG 10/2016

19 Transport till uppställningsplatsen 4. Installation av instrumentet Kontrollera först att platsen uppfyller kraven som anges i "Uppställningskrav". Transportera instrumentet till önskad plats. Observera följande: Instrumentet måste transporteras stående eller svagt lutat (max. 30 )! När instrumentet lutas måste två personer hålla emot på framsidan för att förhindra att instrumentet tippar och orsakar allvarlig personskada eller eventuell allvarlig skada på instrumentet och omgivningen! Vid transport av instrumentet på hjul (2) ska man endast ta tag i kabinettet på markerade platser ( ). Instrumentet måste justeras för att säkerställa en stadig upprätt position på den avsedda platsen. Gör det genom att lossa båda justeringsfötterna (1) med den medföljande U-nyckeln (Nr 13). Om instrumentet senare ska flyttas på hjulen måste dessa skruvas tillbaka helt. 2 (syns ej) Fig. 9 Leica CM1520 Kryostat 19

20 4. Installation av instrumentet 4.3 Standardleverans Basinstrument i respektive spänningsvariant: 1 Knopp med markeringar, antibakteriell uppsättning preparatskivor preparatskivor, 25 mm preparatskivor, 30 mm snittavfallstråg förvaringshylla, höger förvaringshylla, vänster borsthylla kåpa till fryshyllan gummiplugg verktygssats: borste, fin "Leica"-borste med magnet insexnyckel, nr insexnyckel, nr insexnyckel, nr insexnyckel, nr insexnyckel med sfäriskt huvud, nr insexnyckel, nr insexnyckel med handtag, nr insexnyckel, nr hylsnyckel, nr hylsnyckel, nr flaska kryostatolja, typ 407, 50 ml flaska med inbäddningsmedium för kryosnitt, vävnadsfrysningsmedel, 125 ml skärskyddande skyddshandskar, storlek M Bruksanvisning, tyska/engelska (+ språk-cd) Jämför listan över levererade delar med leveranslistan och din beställning. Kontakta en Leica-återförsäljare snarast om något saknas. Ett urval av olika knivhållare finns tillgängliga för CM Bruksanvisning V 1.5 RevG 10/2016

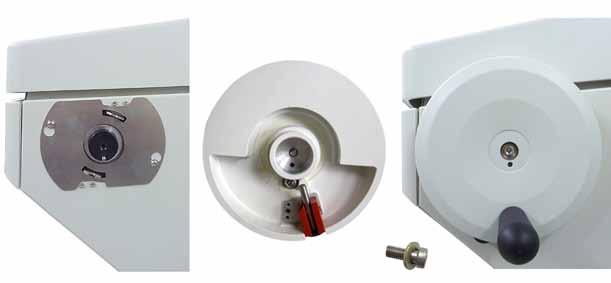

21 4. Installation av instrumentet 4.4 Montering av handratt Handratten och alla delar till installationen medföljer i kartongen med tillbehör. Handratten kan tas bort v i d transport genom t.ex. trånga passager Fig. 10 Så här installerar du handratten: Sätt i handrattens sprint (1) i dess hål (2). Fäst fjäderbrickan (3) på skruven (4) som fig. 10 visar. Dra åt skruven (4) med en insexnyckel (6 mm). Fäst skivan (självhäftande ej på bilden). Demontering utförs i omvänd ordning. Vrid endast handratten när kylsystemet är påslaget och kryokammaren är nedkyld. Leica CM1520 Kryostat 21

22 5. Idrifttagande 5.1 Elektrisk anslutning Vid start av kylsystemet får lägsta nominella spänning inte sjunka under de värden som anges i kapitel 3, "Tekniska data". Kompressorn kräver mellan 45 och 50 A vid start. Därför måste det lokala elnätet undersökas i förväg, så att det kan bekräftas uppfylla de krav som instrumentet ställer. En stabil strömförsörjning enligt instrumentets specifikationer är viktig för att det ska fungera korrekt. Om detta inte efterföljs kan instrumentet skadas. Anslut elkretsen till en separat säkring. Anslut inga andra apparater till samma krets. Instrumentet blir strömlöst när elkabeln kopplas bort från strömkällan (kretsbrytaren för strömtillförsel). 5.2 Innan du startar Kontrollera att strömkällans spänning och frekvens i laboratoriet motsvarar värdena på instrumentets typskylt (fig. 1). Använd endast den elkabel sin levererats från Leica. Underlåtelse att göra detta innebär en överhängande olycksrisk som kan leda till dödsfall eller allvarlig skada för operatören eller annan personal. Kontrollera att dräneringspluggen sitter ordentligt (i dräneringshålet under vänster förvaringshylla), och tryck vid behov in den ytterligare. Dräneringspluggen måste sitta ordentligt i instrumentet när arbete utförs i kryostaten. Avlägsna endast pluggen under avfrostning. Kontrollera att avrinningsslangen går in i den externa behållaren. 22 Bruksanvisning V 1.5 RevG 10/2016

23 Placera förvaringshyllorna i kryokammaren. Placera snittavfallstråget och borsthyllan i kryokammaren. Placera knivhållarfästet på mikrotomfundamentet. Placera och spänn fast bladet/kniven och knivhållarna på plats (se kapitel 7.3). Öppna förpackningen med kniven och placera den i kryokammaren, så att den kan förnedkylas. Lägg alla verktyg, som behövs för preparatförberedelserna, i kryokammaren. Stäng skjutfönstret. Sätt kontakten i vägguttaget. 5. Uppsättning av instrumentet Leica CM1520 Kryostat 23

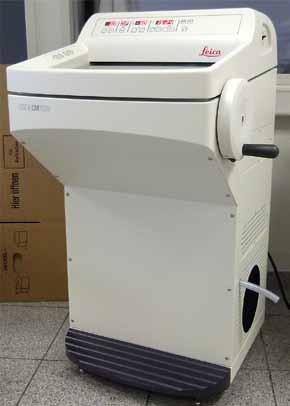

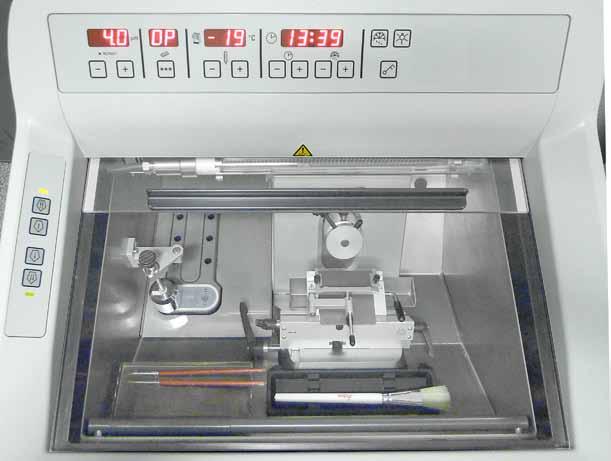

24 5. Idrifttagande 5.3 Översikt över Leica CM Fig Bruksanvisning V 1.5 RevG 10/2016

25 5. Uppsättning av instrumentet Kryostat CM Avrinningsslang 3 Kontrollpanel 1 4 Kontrollpanel 2 5 Förvaringshylla, vänster 6 Förvaringshylla, höger 7 Kretsbrytare 8 Snabbfrysfack 9 Parkeringsstation (tillval) 10 Stationärt kylelement (tillval) 11 Hållare för kylelement (tillval) 12 Preparatskiva 13 Värmeelement (tillval) 14 Snittavfallstråg 15 Borsthylla 16 Justerbart preparathuvud 17 Blad/knivhållarfäste (tillval) 18 Bladhållare CE (tillval) 19 Knivhållare CN (tillval) 20 Bladhållare CE-TC (tillval) 21 Skydd till fryshylla 2 Fig. 12 Leica CM1520 Kryostat 25

26 5. Idrifttagande 5.4 Strömbrytare och kretsbrytare Brytaren måste vara i övre läget (brytarposition 1) för att slå på kretsbrytaren. Brytaren måste vara i nedre läget (brytarposition 0) för att slå av kretsbrytaren. Fig. 13 Automatsäkring 5.5 Koppla på instrumentet Vänta i minst fyra timmar med att slå på instrumentet efter transport. Denna tid behövs för att kompressorspiralen ska kunna återgå till sin ursprungliga form, eftersom den kan ha deformerats under transporten. Annars kan instrumentet skadas. Mjukvaruversionen "04.0" (visas endast som exempel här) visas i den fyrsiffriga tidsdisplayen. Visningen försvinner efter 2 sekunder och går över till att visa instrumenttypen "1520". Därefter visas standardtiden. Slå på instrumentet med kretsbrytaren. Nu är instrumentet initierat. Instrumentet är fabrikskonfigurerat på följande sätt: Tid: 00:00 Avfrostningstid: 23:45 Nedkylning av kammare: Till (temperaturindikering) Programmera önskade värden enligt beskrivningen i till Vid normal användning kan ett väsande ljud höras innan kompressorn startas. 26 Bruksanvisning V 1.5 RevG 10/2016

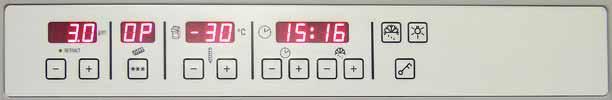

27 6. Använda instrument 6.1 Kontrollpanel 1 Funktionstangenter Lampknapp På/Av-knapp för kryokammarbelysning. Fig. 14 Knapp för manuell avfrostning Används för att slå på och av manuell avfrostning. Nyckelknapp Används för att låsa och låsa upp kontrollpanelen, så att ändringar inte kan göras oavsiktligt. Lås eller lås upp genom att hålla ner knappen i ca 5 sekunder. 6.2 Programmering av önskade värden Ställa in tid Fig. 15 Använd funktionsknappen med en klocksymbol för att ställa in tiden. Ange tiden med och. Tryck på eller -knappen i mer än en sekund för att kontinuerligt ställa tiden fram eller tillbaka (autoupprepningsfunktion). Leica CM1520 Kryostat 27

28 6. Använda instrumentet Ställa in automatisk avfrostningstid (kryokammare) Fig. 16 Den automatiska avfrostningen görs en gång per dygn. Tryck kort på - eller -knappen för att visa början av den avfrostningscykel som ställs in. Samtidigt blinkar lamporna mellan tim- och minutindikeringarna. Du kan ändra början av avfrostningscykeln i steg om 15 minuter med - eller -knappen. Avfrostningstiden är 12 minuter Ställa in kryokammarens temperatur Fig Manuell avfrostning av snabbfrysfack Kryokammartemperaturen ställs in och indikeras på panelen med kryostatsymbol. Som standard visas den faktiska temperaturen. Om du trycker kort på - eller -knappen visas måltemperaturen. Nu kan du ange önskat värde med knapparna. Trycker du på eller i mer än en sekund ökas eller minskas kammartemperaturen kontinuerligt. Det faktiska värdet visas fem sekunder efter avslutad programmering. Snabbfrysfacket kan bli mycket varmt under avfrostningen. Vidrör det inte! Du kan aktivera manuell avfrostning av snabbfrysfacket genom att trycka på (en kontinuerlig ton hörs), omedelbart följt av (tonen tystnar). Du stänger av den manuella avfrostningen genom att trycka på, omedelbart följt av. Snabbfrysfacket kan bli mycket varmt under avfrostningen. Avfrostningstiden är 12 minuter. Fig. 18 Snabbfrysfacket och kryokammaren kan inte avfrostas samtidigt. 28 Bruksanvisning V 1.5 RevG 10/2016

29 6.2.5 Manuell avfrostning av kryokammaren 6. Använda instrument Du kan aktivera manuell avfrostning av kryokammaren genom att trycka på (en kontinuerlig ton hörs), omedelbart följt av i fältet för val av kryokammarens temperatur (tonen tystnar). Displayen blinkar under avfrostningen (12 min.). Du stänger av den manuella avfrostningen genom att trycka på, omedelbart följt av i fältet för val av kryokammarens temperatur. Fig Ställa in snittjocklek Justera snittjockleken med knapparna och i det övre kontrollpanelet (se fig. 20) inom intervallet 2 60 µm: Från 2 5 µm i steg om 0,5 µm Från 5 20 µm i steg om 1 µm Från µm i steg om 5 µm Fig. 20 Den förvalda snittjockleken visas på displayen ovanför knapparna. Starta trimningen vid ca 20 µm. Minska snittjockleken löpande tills du når önskad tjocklek. Släng de första 2 3 snitten när du har ändrat snittjockleken. Vrid handratten med konstant hastighet vid snittning. Leica CM1520 Kryostat 29

30 6. Använda instrumentet 6.3 Låsa displayen Fig. 21 När displayen har låsts med nyckelknappen (nedtryckt 5 s.), kan angivna värden inte längre ändras. Tryck en gång på nyckelknappen och håll kvar den i fem sekunder, så låses displayen (eller låses upp om den redan är låst). När displayen är låst, är lamporna mellan tim- och minutindikatorerna på tidspanelen släckta. 6.4 Kontrollpanel 2 Elektrisk snabbmatning Flytta preparatet bort från kniven 1 Startar en snabb returgående fas till den bakre ändpositionen. snabbt Lampan (1) blinkar när preparathuvudet är i rörelse. Lampan (1) tänds när den främre ändpositionen har nåtts. Återgångsrörelsen kan stoppas med någon av snabbmatningsknapparna. Startar en långsam returgående fas till den bakre ändpositionen. långsamt Rörelsen pågår så länge som knappen är intryckt. Köra preparatet fram mot kniven Fig långsamt snabbt Startar snabb eller långsam matning mot kniven. Lampan (2) blinkar så länge som preparathuvudet är i rörelse. För att mata preparatet framåt, tryck ner knappen och håll den nedtryckt. Det är en funktion som skyddar såväl preparatet som kniven från skador. Lampan (2) tänds när den främre slutpositionen har nåtts. 30 Bruksanvisning V 1.5 RevG 10/2016

31 7.1 Frysa ner preparat 7. Normal användning Välj snittningstemperaturen (kammartemperatur) efter vilken vävnadstyp som ska snittas (se "7.4 Temperaturdiagram") Snabbfrysfack Kryokammaren är utrustad med ett snabbfrysfack (5, fig. 23) på vilken tio preparatbord med preparat kan fästas. Snabbfrysfackets temperatur är alltid lägre än temperaturen i kryokammaren. 1 Skär till preparatet. Applicera tillräckligt med kryoämne på en preparatskiva för att orientera och montera preparatet. Placera preparatet på skivan och orientera den. Placera preparatskivan i ett av hålen i snabbfrysfacket och frys ner det till låg temperatur. När preparatet är fryst kan du sätta in preparatskivan (fig. 24) med preparatet i preparathuvudet (fig. 24) och starta snittningen Fig. 23 Leica CM1520 Kryostat 31

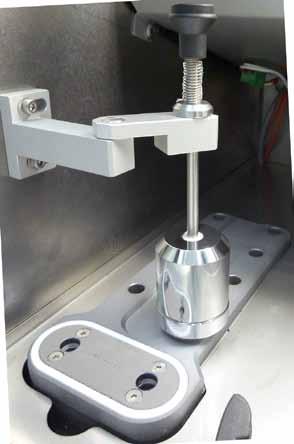

32 7. Normal användning Stationärt kylelement (tillval) Fäst kylelementets (2, fig. 23) stöd (1, fig. 23) vid kryokammarens vänstra sida med två skruvar i de avsedda hålen och för in kylelementet. Sänk ner kylelementet mot preparatets yta. Efter minst 30 sekunder är preparatet helt fruset. När preparatet är fryst flyttar du kylelementet till viloläget på parkeringsstationen (3, fig. 23). 7.2 Preparatskivor Sätta in preparatskivorna i preparathuvudet Lås fast handrattens handtag i det övre läget. Täck knivens egg med knivskyddet, om knivhållaren och en kniv finns monterade. Lossa fastsättningsskruven (1, fig. 24) på preparathuvudet. Sätt i skaftet på preparatskivan (3) i styrhålet (2) på preparathuvudet. Se till att preparatskivans skaft är helt isatt. Hela ytan av preparatskivans baksida måste vara fritt från rester. Fig. 24 Dra åt fastsättningsskruven igen (1). För att undvika köldskador bör du hålla i O-ringarna på sidorna när du hanterar preparatskivan! Preparatorientering Lossa spännspaken (4). Orientera preparatet på kulhöljet med spaken (5). Dra åt spännspaken igen (4). 32 Bruksanvisning V 1.5 RevG 10/2016

33 7. Normal användning 7.3 Snittning Bladhållare CE Om en särskild bruksanvisning för bladhållaren finns, läs den och följ instruktionerna och säkerhetsanvisningarna noga! Isättning av fästet 1. Innan du för in blad/knivhållarfästet (1) måste du föra spaken (2) bakåt. Skjut in fästet på fundamentets T-rör (3) När du för in blad/knivhållarfästet måste du trycka lite grann åt vänster på en fjäder (på knivhållarens framsida). Fig Spänn fast blad/knivhållarfästet genom att föra spaken (2) framåt. 23 Isättning av bladhållare CE 3. Tryck den övre delen av bladhållaren på fästet. Spänn fast bladhållaren på plats med en insexnyckel (nr 4) på vänster sida (23). Fig. 26 Leica CM1520 Kryostat 33

34 7. Normal användning Sätta i blad i bladhållare CE Sätta i högprofilblad Varning! Mikrotombladen är extremt vassa! Bladhållare CE kan användas för smala blad med låg profil eller breda blad med hög profil Fig. 27 Skyddshandskarna som ingår i standardleveransen måste användas när man sätter in bladet! 1. Vik sträckplattesystemet (4) åt vänster samtidigt som du håller i spaken (11), (inte justeringsskruven till sträckplattan) så att sträckplattans höjd förblir densamma. 2. Öppna spännspaken (10) genom att vrida den moturs (fig. 27). 3. Sätt försiktigt i bladet (9) ovanifrån eller från sidan mellan tryckplattan och bladstödet. Se till att bladet hamnar centrerat och jämnt längs kanten (se röda pilen i fig. 27). 4. Spänn fast spännspaken (10) genom att vrida den medurs (se fig. 28) Vik systemet för sträckplatta (4) bakåt åt höger (mot bladet) med spaken (11). Systemet för sträckplattan fungerar här som ett knivskydd! Sätta i lågprofilblad 11 Fig. 28 Om du använder lågprofilblad måste den röda styrskenan (bladstödet) först placeras i bladhållaren, därefter bladet. Fig Bruksanvisning V 1.5 RevG 10/2016

35 7. Normal användning Sätta i lågprofilblad (forts.) Fig. 30 Två magneter sitter på styrskenans baksida. De är vända bort från operatören när styrskenan är isatt (mot den bakre tryckplattan). Sätt därefter i bladet enligt beskrivningen (för högprofilblad). Ta bort bladen Vik sträckplattesystemet (4) åt vänster samtidigt som du håller i spaken (11), (inte justeringsskruven till sträckplattan) så att sträckplattans höjd förblir densamma. 2. Öppna spännspaken (10) genom att vrida den moturs (fig. 31). 3. Lyft försiktigt ut bladet (9). Fortsätt med instruktion 5. Fig Magnet Ett annat sätt att ta bort bladet är att använda en borste med magnet (12). Fäll först ner spännspaken (10) moturs (fig. 32). Vik sträckplattesystemet (4) åt vänster. För borsten med magneten mot bladet och lyft upp det utåt. Fig. 32 Leica CM1520 Kryostat 35

36 7. Normal användning Skyddshandskarna som ingår i standardleveransen måste användas när man gör sig av med bladet! 5. Stoppa bladet i avfallsbehållaren (förvaringsutrymme på undersidan, se fig. 33) när det har lossats från bladhållaren. Sidorörelse Fig Fig. 34 Om snittningsresultatet inte är tillfredsställande kan bladhållaren (här på fästet) förskjutas i sidled så att en annan del av bladet används och så att hela bladets längd kan utnyttjas. För att utföra detta, följ dessa steg: 1. Lossa spännspaken (14) genom att vrida den bakåt (medurs) och skjut sedan bladhållaren i sidled till önskad position. 2. Dra åt genom att vrida spännspaken (14) framåt (moturs). 36 Bruksanvisning V 1.5 RevG 10/2016

37 7. Normal användning Justering av släppningsvinkel Ju hårdare preparatet är, desto större måste släppningsvinkeln vara. Men: Ju större släppningsvinkeln är, desto mer förvrids snittet. Om släppningsvinkeln är för liten kan snitten bli för tjocka eller för tunna. Tänk också på att knivseggens läge i förhållande till preparatet kan förändras när släppningsvinkeln justeras. Placera därför alltid preparatet ovanför kniven när du justerar släppningsvinkeln. I annat fall kan preparatet slå i kniven när den lyfts upp. En för stor eller liten släppningsvinkel kan göra att snittningsresultet inte blir optimalt och kan eventuellt skada preparatet. Vi rekommenderar i allmänhet att större släppningsvinkel används för hårdare preparat och mindre släppningsvinkel för mjukare Fig. 35 Justera släppningsvinkeln för varje ny vävnadstyp! 1. Skalan för släppningsvinkel sitter till vänster om bladhållaren. 2. Lossa bladhållaren genom att vrida insexskruven nr 4 (23) moturs. Välj släppningsvinkel 0. Det gör du genom att rikta in siffran 0 mot skalmarkeringen (25) och dra åt insexskruven (23). Om snittningsresultatet inte är tillräckliga ökar du släppningsvinkeln i steg om 1 tills du uppnår optimala resultat. Inställningar på 1 2 (bladhållare CE) passar i de flesta fall. Leica CM1520 Kryostat 37

38 7. Normal användning Justera sträckplattesystemet Du kan justera höjden på sträckplattesystemet med den räfflade muttern (8): Om du vrider muttern moturs, flyttas sträckplattesystemet mot bladet. Om du vrider muttern medurs, flyttas sträckplattesystemet bort från bladet. Om sträckplattesystemet befinner sig i fel läge i förhållande till bladet uppstår följande problem: I II Fig. I: Snittet rullar över glasinsatsen till sträckplattesystemet. Fel: Glasinsatsen är inte tillräckligt högt placerad. Åtgärd: Vrid den räfflade muttern moturs tills snittet trycks ner mellan bladet och sträckplattan. Se fig. III. Fig. II: Snittet går sönder och segmentet slår i glasinsatsen efter snittning. Fel: Sträckplattesystemet är för högt placerat. Åtgärd: Vrid den räfflade muttern medurs tills snittet trycks ner mellan bladet och sträckplattan. Se fig. III. 8 Fig. 36, Bladhållare CE III Vi rekommenderar att sträckplattesystemet ALLTID justeras i förväg vid stora snittjocklekar (t.ex. 10 µm). Starta därifrån och arbeta dig i små steg ner mot önskad snittjocklek. Justera om sträckplattesystemet vid varje steg med hjälp av den räfflade muttern. 38 Bruksanvisning V 1.5 RevG 10/2016

39 7. Normal användning 10 Montera sträckplattesystemet/byta sträckplatta Sätt i glaset i den utbytbara ramen och dra åt jämnt med den räfflade skruven (7). 2. Sätt i axeln (8) till metallramen för utbytbara glasinsatser ovanifrån i hålet på svängarmen (6). Se till så att sprinten vilar i skåran. 3. Tryck dit den vita plastplattan (9) underifrån på axeln (8). 4. Skruva underifrån dit den räfflade muttern (10) på axeln (8). Alla fyra längder av sträckplatteglaset kan användas. Fig Bladhållare CE-TC Bladhållaren CE-TC är endast avsedd för engångsblad av hårdmetall (TC65). Den här hållaren hanteras på exakt samma sätt som bladhållare CE. Fig. 38 Leica CM1520 Kryostat 39

40 7. Normal användning Knivhållare CN Fig. 39 Isättning av fästet 1. Innan du för in blad/knivhållarfästet (1) måste du föra spaken (2) bakåt. Skjut in fästet på fundamentets T-rör (3). När du för in blad/knivhållarfästet måste du trycka lite grann åt vänster på en fjäder (på knivhållarens framsida). 2. Spänn fast blad/knivhållarfästet genom att föra spaken (2) framåt. 23 Sätta i knivhållare CN 3. Tryck knivhållarens (3) övre del på fästet (1). Spänn fast knivhållaren på plats med en insexnyckel (nr 4) på vänster sida (23). 3 Inställningar av släppningsvinkel på 4 6 (knivhållare CN och bladhållare CE-TC) passar i de flesta fall. 1 Fig Bruksanvisning V 1.5 RevG 10/2016

41 7. Normal användning Isättning/borttagning av kniven Höjden på de nyslipade knivarna måste justeras med de räfflade skruvarna (3a) (ungefär 1 mm under kanten på spännbacken). Se till att kniven är parallell från ena änden till den andra. Skyddshandskarna som ingår i standardleveransen måste användas när man sätt in/tar ut kniven! 3 7 3a a Fig. 41 Du tar bort kniven i omvänd ordning mot ditsättningsanvisningarna. Öppna vingskruvarna genom att vrida dem moturs och dra ut kniven åt sidan. Sätt i långknivsstödet (3) på sidan ovanför den räfflade muttern (3a) så att fördjupningen (24) är vänd mot användaren. Vrid på de räfflade skruvarna för höjdjustering tills det nedre stoppet har nåtts. Kniven kan nu sättas i från sidan och höjden kan justeras med de räfflade skruvarna (3a). De bakre spännbackarnas övre kant är riktmärke för korrekt knivhöjd. Knivbladets höjd bör vara samma som de bakre spännbackarna. På så sätt kan man med stor precision justera också mycket slitna knivar till en höjt på 25 mm. Dra åt vingskruvarna (7) växelvis tills båda är åtdragna när kniven är på korrekt höjd. När kniven har tagits bort från knivhållaren ska den placeras på ett säkert sätt i knivlådan. Lägg den ALDRIG på arbetsytan bredvid instrumentet! Fig. 42 Leica CM1520 Kryostat 41

42 7. Normal användning Knivskydd/sidledes förflyttning för kniv hållaren CN Knivskyddet (18) är fäst och inbyggt i spännbackarna. Knivskydd har handtag (19) som gör att det kan flyttas. Knivskyddet passar knivlängder upp till 16 cm. Täck alltid utsatta delar av knivbladet efter snittning. Sträckplattesystemet kan flyttas i sidled (enbart på 84 mm-varianten). För att lättare kunna hitta mellanpositionen är axeln (16) försedd med ett spår (17), där sträckplattan passar in. Fig. 43 Tryckplattan gör att hela knivlängden kan användas. Använd knivar av hårdmetall och stål. Justering av släppningsvinkel Justering av släppningsvinkel för knivhållare CN utförs exakt enligt beskrivningen för bladhållare CE. Justera sträckplattan Justering av sträckplattan för knivhållare CN utförs exakt enligt beskrivningen för bladhållare CE. För sidojusteringar, se avsnittet om sidledes förflyttning (ovan på denna sida). 42 Bruksanvisning V 1.5 RevG 10/2016

43 7. Normal användning Knivhållare CN med sträckplatta Flytta klämbackarna Om stora preparatskivor ska användas med knivhållaren (t.ex. 50 x 80 mm) kan man skjuta spännbackarna i sidled. 23 Spännbackarna har förmonterats i knivhållaren med en frigång på 64 mm. Vid behov kan båda spännbackarna förskjutas så att frigången blir 84 mm. 3a 3 2 3a Gör som följande: Lossa skruven över justeringen till släppningsvinkel (23) med en 4 mm insexnyckel och ta bort segmentbågen (2) från blad/knivhållarfästet. Lossa skruvarna (4) på undersidan av segmentbågen med en 4 mm insexnyckel. 4 4 Fig. 44 Arbeta aldrig med endast en spännback eftersom detta medför att snittningsprocessen inte blir tillräckligt stabil. Dessutom kommer inte en lång kniv att kunna skyddas tillräckligt av knivskyddet i denna instans. 5 Lyft bort spännbacken (5) till höger (varning: brickor) och stoppa den i hålet bredvid (6). Dra åt skruvarna underifrån på segmentbågen. Gör samma sak på vänster sida. Använd nu det längre, medföljande knivstödet. 6 Fig. 45 Leica CM1520 Kryostat 43

44 7. Normal användning Knivhållare CN-Z med sträckplatta Den här används till att hålla konventionella knivar och hårdmetallknivar, upp till 16 cm långa. Tryckplattan säkerställer extrem stabilitet och optimal användning av klingan. Knivseggens höjd kan justeras, och släppningsvinkeln måste justeras separat (se Knivhållare CN). Knivskyddet (18) kan flyttas. 18 3a Du måste justera höjden på omslipade knivar med de räfflade skruvarna (3a) (cirka 1 mm under spännbackens kant). Se till att kniven är parallell från ena änden till den andra. Fig. 46 För den här knivhållaren är spännbackarna inte förskjutna. Tryckplattan gör att hela knivlängden kan användas. Använd knivar av hårdmetall och stål Rengöring av blad och knivhållare Vid daglig rengöring avlägsnas snittavfall från knivhållaren med en torr borste. Använd en kall borste eftersom snittavfallet annars kan tina och fastna på blad- eller knivhållaren. Mekaniska skador på tryckplattan försämrar snittningskvaliteten betydligt. Därför är det viktigt att se till att den inte skadas vid rengöring eller annat arbete. För desinficering kan milda rengöringsmedel och desinficeringsmedel (som kan köpas i affärer) användas. Vi rekommenderar Leica Cryofect (ej tillgängligt i USA). Använd handskar vid rengöring för att förhindra köldskador. 44 Bruksanvisning V 1.5 RevG 10/2016

45 7. Normal användning 23 Bladhållare CE 4 11 Knivhållare CN Fig Frigör segmentbågen (2) från fästet genom att lossa skruven över justeringen till släppningsvinkeln (23) med en 4 mm insexnyckel och ta bort segmentbågen (2) från blad/knivhållarfästet. 2. Vik systemet för sträckplattan (4) åt vänster, samtidigt som du håller i spaken (11). 3. Öppna spännspaken (10, fig. 47) genom att vrida den moturs och dra ut den. 4. Därefter kan tryckplattan (36) tas bort för rengöring (med alkohol). 5. Öppna bladhållarens spännspak (12, fig. 47) genom att vrida den moturs och dra ut den. Nu kan bladhållaren flyttas i sidled och kan tas ut ur segmentbågen. Om flera blad/knivhållare rengörs samtidigt får delarna INTE blandas ihop! Det kan ge snittningsproblem! Placera de borttagna delarna på en duk med god uppsugningsförmåga i torkkammaren (i max. 65 C) och låt paraffinkontamineringen rinna av Fig. 48 Det finns risk för brännskada när du tar ut delarna ur torkkammaren (65 C). Bär skyddshandskar! Smörj emellanåt rörliga delar, som axlar (37) och (38) och spåret (39) med en droppe kryostatolja (typ 407). Observera även varningsmeddelandet på sidan 13! Desinficering Spreja de kontaminerade ytorna med ett jämnt lager av koncentrat eller torka dem med en trasa som har dränkts i koncentrat. Torka bort det efter den rekommenderade exponeringstiden. Leica CM1520 Kryostat 45

46 7. Normal användning Trimning av preparatet Var försiktig vid all hantering av mikrotomknivar och engångsblad. Eggen är mycket vass och kan orsaka allvarliga personskador. Använd därför alltid de skärskyddande skyddshandskar som medföljer standardleveransen! Fäst alltid preparatet INNAN du spänner fast kniven eller bladet. Lås handratten och täck knivseggen med knivskyddet före varje slags hantering av kniv/ blad eller preparat, före du byter preparatsegment och under alla arbetsavbrott! Sätt in kniven/bladet i kniv/bladhållaren efter förnedkylningen. Justera släppningsvinkeln på knivhållaren. Inställningar på 4 6 (knivhållare CN och bladhållare CE-TC) eller 1 2 (bladhållare CE) passar de flesta tillämpningar. Justera knivhållaren/kniven eller bladhållaren/bladet mot preparatet. Ta bort knivskyddet (knivhållare CN) eller vik glassträckplattan (knivhållare CE, CE-TC) åt sidan. Lossa handratten. Börja trimningen genom att föra preparatet mot kniven med snabbmatningsknapparna. Putsa sedan preparatet till önskat snittningsplan genom att vrida på handratten. (se "Ställa in snittjocklek") Placera sträckplattan på kniven och justera den mot skäreggen. Justera sträckplattan vid behov (se "Justering av släppningsvinkel") Installera hyllan (rörlig) (tillval) 1 Anslut hyllans stag till den främre kryostatkåpans innersida med hjälp av skruvarna (1) som ingår i standardleveransen och med insexnyckel nr 3. Anslut sedan hylsorna (3). (Baksidan av den rörliga hyllan är försedd med vita plastskruvar (2) som hindrar att kammarens insida repas.) Haka nu fast den rörliga i hyllan i styrstaget. 2 3 Fig Bruksanvisning V 1.5 RevG 10/2016

47 7. Normal användning 7.4 Temperaturdiagram (i minus C) Vävnadstyp -10 C -15 C -15 C -25 C -25 C -30 C Anus d Benmärg d Binjure d d Brosk d d Bröst fettrik d Bröst fettsnål d Bukspottkörtel d Fett d Hjärna d Hjärta och kärl d Hud med underhudsfett d Hud utan underhudsfett d Larynx d Lever d Livmoderhals d Livmoderskrapning d Lunga d Lymfvävnad d Läpp d Mjälte eller blodrik vävnad d Muskel d Njure d Näsa d Prostata d Sköldkörtel d Tarm d Testikel d d Tunga d Urinblåsa d Äggstock d Temperaturerna i den här tabellen bygger på erfarenhet. De är dock endast riktvärden. Leica CM1520 Kryostat 47

48 7. Normal användning 7.5 Avfrostning Avfrostning av kryokammaren innebär egentligen att frost avlägsnas från förångaren. Förångaren spolas då med varm gas. Kryokammaren är normalt frostfri och behöver inte avfrostas. Den kondens som bildas vid avfrostningen samlas i en behållare, som finns bredvid instrumentet. För säkert kondensflöde och för att förebygga en potentiell kontaminationsrisk måste avrinningsslangen (på instrumentets sida) föras in i lämplig uppsamlingsbehållare. Ta bort pluggen från kryokammaren under avfrostning. Sätt den sedan säkert på plats. VId automatisk kryokammaravfrostning kyls snabbfrysfacket ner ytterligare. En avfrostningscykel avslutas efter högst 12 minuter. Avfrostningen avslutas automatiskt när kryokammarens temperatur är -5 C. Nedkylningen slås automatiskt på igen Automatisk avfrostning av kryokammaren Manuell avfrostning av kryokammaren Den automatiska avfrostningen görs en gång per dygn. Du kan programmera den automatiska avfrostningscykelns tid i kontrollpanelet fält 1 (se avsnitt 6.2.2). För att avfrostning inte ska ske oavsiktligt, bekräftas en manuell avfrostning med en tydlig ljudsignal. Nedkylningen slås automatiskt på igen. Förutom den programmerade automatiska avfrostningen kan också manuell avfrostning av kryokammaren aktiveras (se avsnitt 6.2.5). 48 Bruksanvisning V 1.5 RevG 10/2016

49 7. Normal användning Manuell avfrostning av snabbfrysfack Snabbfrysfacket kan bli mycket varmt under avfrostningen. Vidrör det inte! I händelse av mycket isbildning i snabbfrysfacket, vilket kan ske efter sprejdesinficering, kan avfrostning aktiveras manuellt (se avsnitt 6.2.4). Avfrostningen kan också avbrytas vid behov. För att undvika frostbildning ska man alltid sätta tillbaka locket på snabbfryshyllan. Täck alltid över snabbfryshyllan under pauser och över natten. 7.6 Avsluta arbetet Avsluta arbetet för dagen Lås handratten. Ta ut kniven/bladet ur knivhållaren/bladhållaren och lägg tillbaka den i knivlådan/bladbehållaren i kryokammaren. Ta bort fruset snittavfall med en kall borste. Töm snittavfallstråget. Rengör förvaringshyllor och borsthylla. Använd endast vanligt, milt rengöringsmedel och alkoholbaserade desinficeringsmedel. Kondens bildas på alla delar som tas ut ur ett kallt utrymme. Torka dem noggrant innan du lägger tillbaka dem i kryokammaren. Ta bort alla preparat från kryostaten. Fäst fryshyllans kåpa. Avlägsna kontakten och stäng skjutfönstret. Släck kryokammarbelysningen. Lås kontrollpanel 1 (fig. 14) med nyckelknappen. Slå INTE av instrumentet med kretsbrytaren, får då sker ingen nedkylning. Leica CM1520 Kryostat 49

50 7. Normal användning Om maskinen inte ska användas under en längre period Om du inte planerar att använda instrumentet under en period på några veckor, kan du stänga av det. Observera att det kan ta flera timmar att kyla ner kryokammaren igen. När instrumentet stängts av, bör det noggrant rengöras och desinficeras (se kapitel 9. "Rengöring, desinficering och underhåll"). Stäng av instrumentet med kretsbrytaren och koppla loss kontakten. Öppna skjutfönstret, så att kryokammaren kan torka. Ta bort alla preparat från kryostaten. Lås handratten. Ta ut kniven/bladet ur knivhållaren/bladhållaren. Lägg tillbaka kniven i knivlådan, tryck in bladet i förvaringsfacket för begagnade blad. Förvaringsfacket finns längst ner i dispensern (fig. 33). Ta bort allt snittavfall med en kall borste. Töm snittavfallstråget. Ta bort förvaringshyllorna och borsthyllan för rengöring och desinficering. De programmerade värdena påverkas inte om instrumentet slås av med kretsbrytaren. Innan instrumentet slås på igen måste kryokammarmikrotomen och alla tillbehör vara helt torra. 50 Bruksanvisning V 1.5 RevG 10/2016

51 8.1 Felmeddelanden i displayen 8. Felsökning Felmeddelanden visas på klockpanelen i följande format: EO: XX. Följande felmeddelanden kan visas under användning: Fig. 50 Fel Orsak Åtgärd 20 Kalibreringsfel, eventuellt defekt styrkort. Slå på instrumentet igen. Om felet visas på nytt: Ring service. 21 Klockbatteriet på styrkortet är tomt. Ring service. 23 Kryokammarens temperatur är utanför visningsintervallet Åtgärda orsaken. 35 C till -55 C. 25 Kryokammarens temperatursensor är trasig. Ring service. 27 Avfrostningsbegränsarens temperatursensor är trasig. Ring service. 28 Båda fotocellerna på handratten är aktiva. Ring service. 29 Varning och serviceintervall efter timmar. Ring service. 30 Serviceintervallet har gått efter timmar. Ring service. Om fel inträffar visas de som felkoder i formatet EO:XX på realtidsdisplayen vid normal användning. Vid normal användning kan du bekräfta de fel som visas genom att trycka på en knapp. Felkoderna är självbekräftande när orsaken har åtgärdats. Efter timmar visar meddelande "HELP" på realtidsdisplayen att serviceunderhåll behövs. Displayen växlar mellan "HELP" och realtidsvisning. Du bekräftar meddelandet genom att trycka på en tangentbordet på tangentbordet. "HELP" visas igen en kort stund. Efter timmar visar meddelande "HELP" på realtidsdisplayen att serviceunderhåll behövs. Displayen växlar mellan "HELP" och realtidsvisning. Du bekräftar meddelandet genom att trycka på en tangentbordet på tangentbordet. "HELP" visas igen en kort stund. Leica CM1520 Kryostat 51

52 8. Felsökning 8.2 Temperaturkontrollknapp På baksidan av kryostaten finns en temperaturkontrollknapp (1, fig. 51). Om kryokammarens temperatur överstiger 60 C aktiveras brytaren automatiskt, och instrumentet slås av. Fig Orsaker och åtgärder Omgivningstemperaturen är konstant högre än 40 C. --> Minska omgivningstemperaturen. Instrumentet installerades inte på tillräckligt stort avstånd från väggar och möbler (se "Transport och installation"). --> Flytta bort instrumentet från väggar och/eller möbler. Kondensorns ventilationsöppningar är smutsiga. --> Rengör ventilationsöppningarna (se fig. 54). Slå på instrumentet igen genom att trycka på temperaturkontrollknappen (1, fig. 51) när du har åtgärdat möjliga felorsaker. Kontakta service om instrumentet inte svarar. 52 Bruksanvisning V 1.5 RevG 10/2016

53 8.3 Möjliga felkällor, orsaker och åtgärder Problem Orsak Åtgärd Frost på kammarens väggar och mikrotomen. Kryostaten står i ett område med luftströmmar/drag (öppna fönster och dörrar, luftkonditionering). Skjutfönstret har stått öppet och utsatts för luftströmmar. Frost har bildats i kryokammaren när utandningsluft kommit in. 8. Felsökning Flytta kryostaten (byt uppställningsplats). Stäng skjutfönstret korrekt. Använd ansiktsmask vid behov. Isbildning på kryokammarens botten Kladdiga snitt. Avrinningen av kondensvätska från snabbfrysfacket är tilltäppt. Preparatet är inte tillräckligt kallt. Kniven och/eller sträckplattan är inte tillräckligt kalla, så snittet tinar. Ställ in instrumentet plant. Ställ in en lägre temperatur. Vänta tills kniven/bladet och/ eller sträckplattan har nått kammartemperatur. Snitten flisar sig, sprickor i snitten Preparatet är för kallt. Ställ in en högre temperatur. Snitten är inte utplattade. Statisk elektricitet/drag. Preparatet är inte tillräckligt kallt. Preparatets yta är stor. Sträckplattan är inte korrekt placerad. Sträckplattan är inte korrekt justerad mot knivens egg. Felaktig släppningsvinkel. Kniven eller bladet är slött eller skadat. Åtgärda orsaken. Ställ in en lägre temperatur. Putsa preparatet parallellt. Öka snittjockleken. Justera sträckplattans läge. Justera efter behov. Ställ in rätt släppningsvinkel. Använd en annan del av skäreggen eller byt ut kniven. Leica CM1520 Kryostat 53
