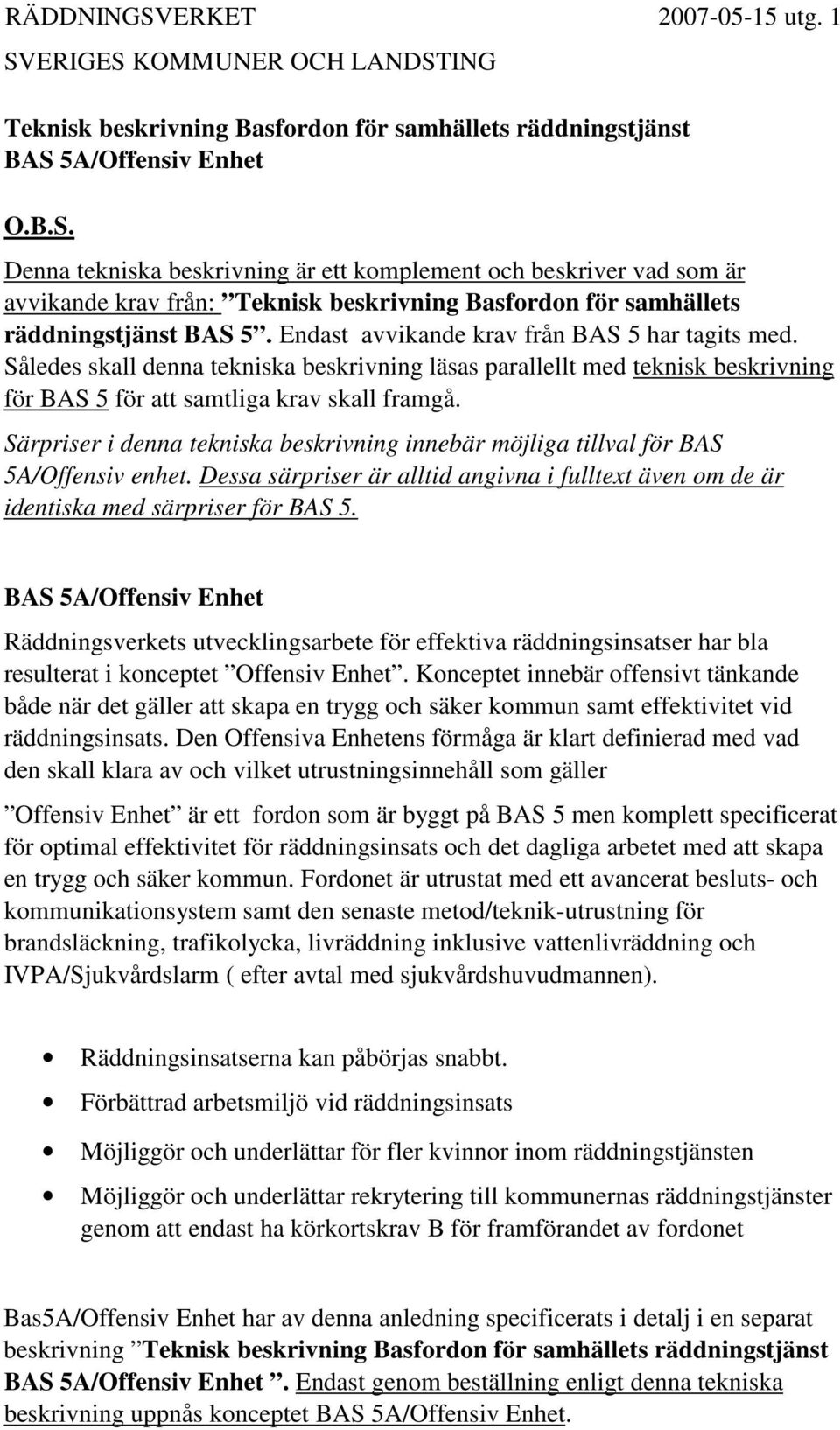

1 RÄDDNINGSVERKET utg. 1 SVERIGES KOMMUNER OCH LANDSTING Teknisk beskrivning Basfordon för samhällets räddningstjänst BAS 5A/Offensiv Enhet O.B.S. Denna tekniska beskrivning är ett komplement och beskriver vad som är avvikande krav från: Teknisk beskrivning Basfordon för samhällets räddningstjänst BAS 5. Endast avvikande krav från BAS 5 har tagits med. Således skall denna tekniska beskrivning läsas parallellt med teknisk beskrivning för BAS 5 för att samtliga krav skall framgå. Särpriser i denna tekniska beskrivning innebär möjliga tillval för BAS 5A/Offensiv enhet. Dessa särpriser är alltid angivna i fulltext även om de är identiska med särpriser för BAS 5. BAS 5A/Offensiv Enhet Räddningsverkets utvecklingsarbete för effektiva räddningsinsatser har bla resulterat i konceptet Offensiv Enhet. Konceptet innebär offensivt tänkande både när det gäller att skapa en trygg och säker kommun samt effektivitet vid räddningsinsats. Den Offensiva Enhetens förmåga är klart definierad med vad den skall klara av och vilket utrustningsinnehåll som gäller Offensiv Enhet är ett fordon som är byggt på BAS 5 men komplett specificerat för optimal effektivitet för räddningsinsats och det dagliga arbetet med att skapa en trygg och säker kommun. Fordonet är utrustat med ett avancerat besluts- och kommunikationsystem samt den senaste metod/teknik-utrustning för brandsläckning, trafikolycka, livräddning inklusive vattenlivräddning och IVPA/Sjukvårdslarm ( efter avtal med sjukvårdshuvudmannen). Räddningsinsatserna kan påbörjas snabbt. Förbättrad arbetsmiljö vid räddningsinsats Möjliggör och underlättar för fler kvinnor inom räddningstjänsten Möjliggör och underlättar rekrytering till kommunernas räddningstjänster genom att endast ha körkortskrav B för framförandet av fordonet Bas5A/Offensiv Enhet har av denna anledning specificerats i detalj i en separat beskrivning Teknisk beskrivning Basfordon för samhällets räddningstjänst BAS 5A/Offensiv Enhet. Endast genom beställning enligt denna tekniska beskrivning uppnås konceptet BAS 5A/Offensiv Enhet.

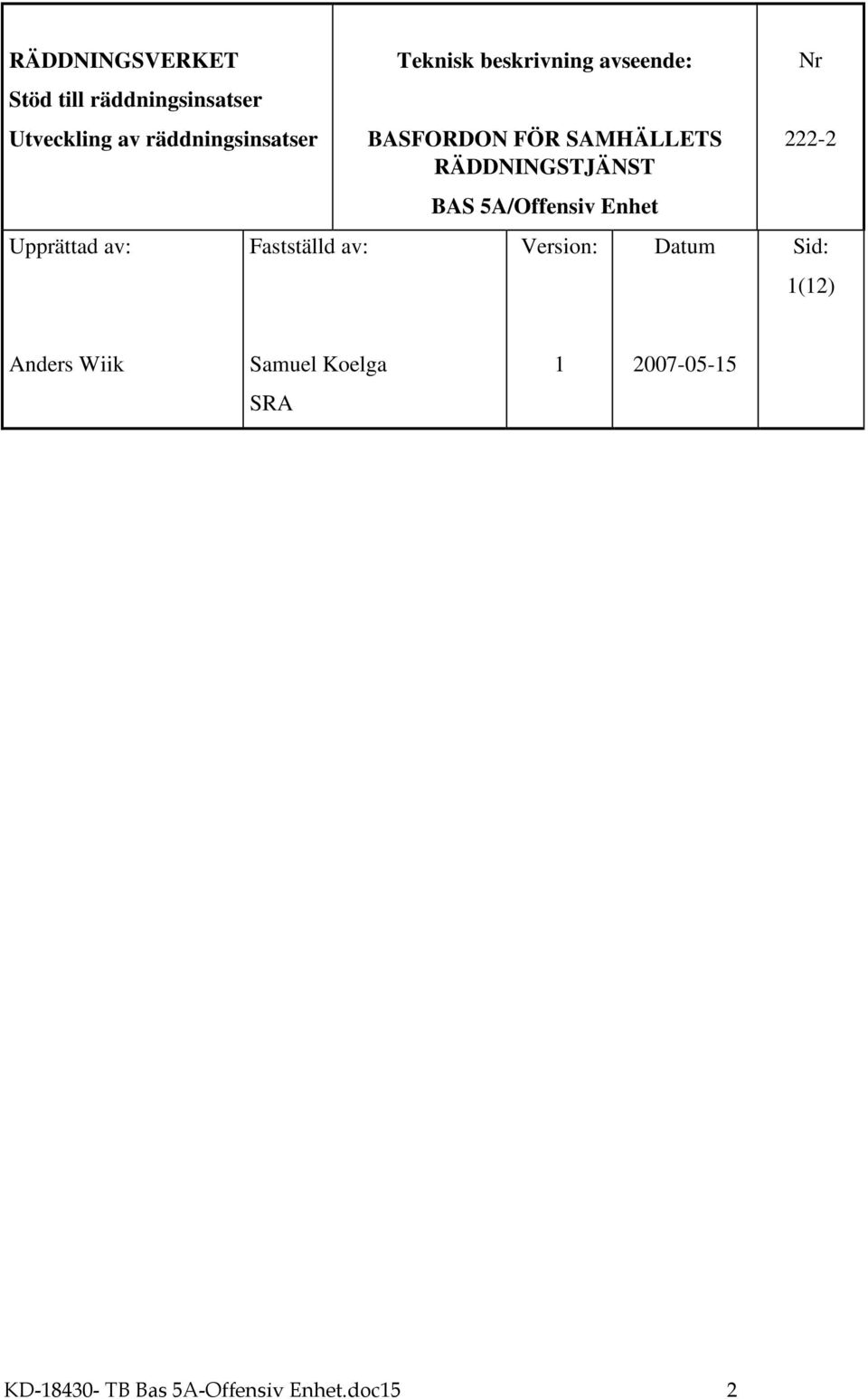

2 RÄDDNINGSVERKET Stöd till räddningsinsatser Utveckling av räddningsinsatser Upprättad av: Fastställd av: Teknisk beskrivning avseende: BASFORDON FÖR SAMHÄLLETS RÄDDNINGSTJÄNST BAS 5A/Offensiv Enhet Version: Datum Nr Sid: 1(12) Anders Wiik Samuel Koelga SRA KD TB Bas 5A-Offensiv Enhet.doc15 2

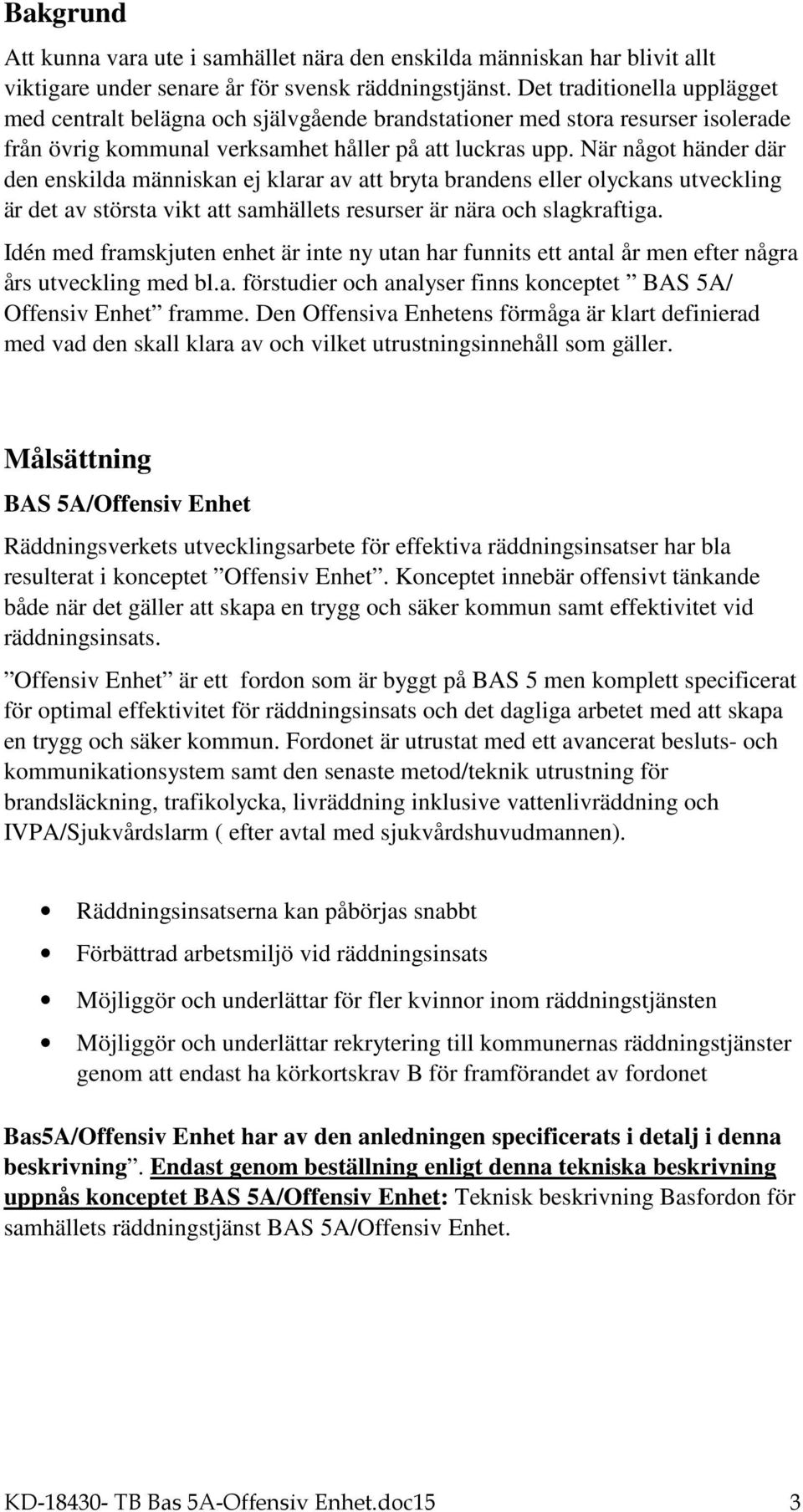

3 Bakgrund Att kunna vara ute i samhället nära den enskilda människan har blivit allt viktigare under senare år för svensk räddningstjänst. Det traditionella upplägget med centralt belägna och självgående brandstationer med stora resurser isolerade från övrig kommunal verksamhet håller på att luckras upp. När något händer där den enskilda människan ej klarar av att bryta brandens eller olyckans utveckling är det av största vikt att samhällets resurser är nära och slagkraftiga. Idén med framskjuten enhet är inte ny utan har funnits ett antal år men efter några års utveckling med bl.a. förstudier och analyser finns konceptet BAS 5A/ Offensiv Enhet framme. Den Offensiva Enhetens förmåga är klart definierad med vad den skall klara av och vilket utrustningsinnehåll som gäller. Målsättning BAS 5A/Offensiv Enhet Räddningsverkets utvecklingsarbete för effektiva räddningsinsatser har bla resulterat i konceptet Offensiv Enhet. Konceptet innebär offensivt tänkande både när det gäller att skapa en trygg och säker kommun samt effektivitet vid räddningsinsats. Offensiv Enhet är ett fordon som är byggt på BAS 5 men komplett specificerat för optimal effektivitet för räddningsinsats och det dagliga arbetet med att skapa en trygg och säker kommun. Fordonet är utrustat med ett avancerat besluts- och kommunikationsystem samt den senaste metod/teknik utrustning för brandsläckning, trafikolycka, livräddning inklusive vattenlivräddning och IVPA/Sjukvårdslarm ( efter avtal med sjukvårdshuvudmannen). Räddningsinsatserna kan påbörjas snabbt Förbättrad arbetsmiljö vid räddningsinsats Möjliggör och underlättar för fler kvinnor inom räddningstjänsten Möjliggör och underlättar rekrytering till kommunernas räddningstjänster genom att endast ha körkortskrav B för framförandet av fordonet Bas5A/Offensiv Enhet har av den anledningen specificerats i detalj i denna beskrivning. Endast genom beställning enligt denna tekniska beskrivning uppnås konceptet BAS 5A/Offensiv Enhet: Teknisk beskrivning Basfordon för samhällets räddningstjänst BAS 5A/Offensiv Enhet. KD TB Bas 5A-Offensiv Enhet.doc15 3

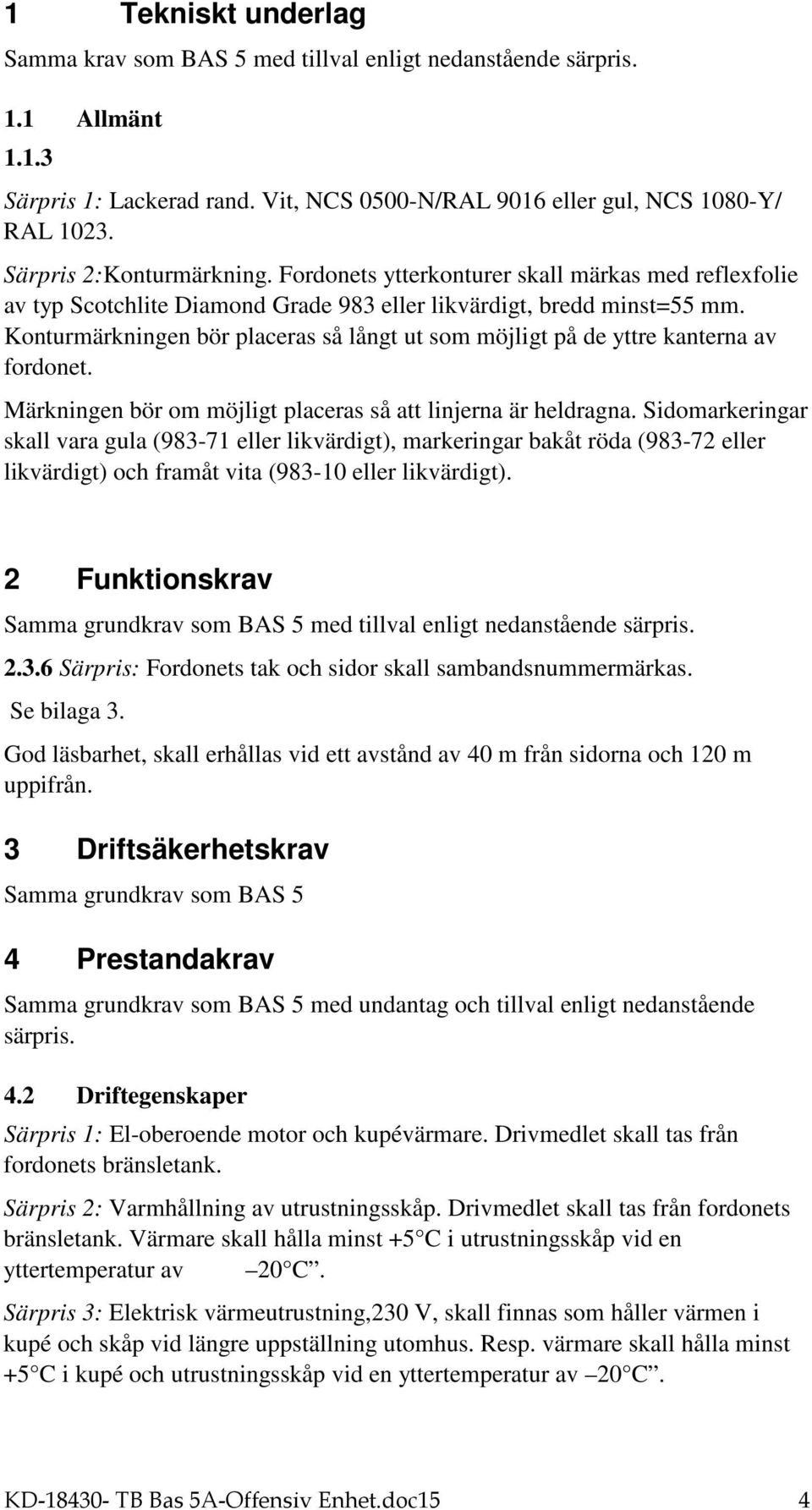

4 1 Tekniskt underlag Samma krav som BAS 5 med tillval enligt nedanstående särpris. 1.1 Allmänt Särpris 1: Lackerad rand. Vit, NCS 0500-N/RAL 9016 eller gul, NCS 1080-Y/ RAL Särpris 2:Konturmärkning. Fordonets ytterkonturer skall märkas med reflexfolie av typ Scotchlite Diamond Grade 983 eller likvärdigt, bredd minst=55 mm. Konturmärkningen bör placeras så långt ut som möjligt på de yttre kanterna av fordonet. Märkningen bör om möjligt placeras så att linjerna är heldragna. Sidomarkeringar skall vara gula ( eller likvärdigt), markeringar bakåt röda ( eller likvärdigt) och framåt vita ( eller likvärdigt). 2 Funktionskrav Samma grundkrav som BAS 5 med tillval enligt nedanstående särpris Särpris: Fordonets tak och sidor skall sambandsnummermärkas. Se bilaga 3. God läsbarhet, skall erhållas vid ett avstånd av 40 m från sidorna och 120 m uppifrån. 3 Driftsäkerhetskrav Samma grundkrav som BAS 5 4 Prestandakrav Samma grundkrav som BAS 5 med undantag och tillval enligt nedanstående särpris. 4.2 Driftegenskaper Särpris 1: El-oberoende motor och kupévärmare. Drivmedlet skall tas från fordonets bränsletank. Särpris 2: Varmhållning av utrustningsskåp. Drivmedlet skall tas från fordonets bränsletank. Värmare skall hålla minst +5 C i utrustningsskåp vid en yttertemperatur av 20 C. Särpris 3: Elektrisk värmeutrustning,230 V, skall finnas som håller värmen i kupé och skåp vid längre uppställning utomhus. Resp. värmare skall hålla minst +5 C i kupé och utrustningsskåp vid en yttertemperatur av 20 C. KD TB Bas 5A-Offensiv Enhet.doc15 4

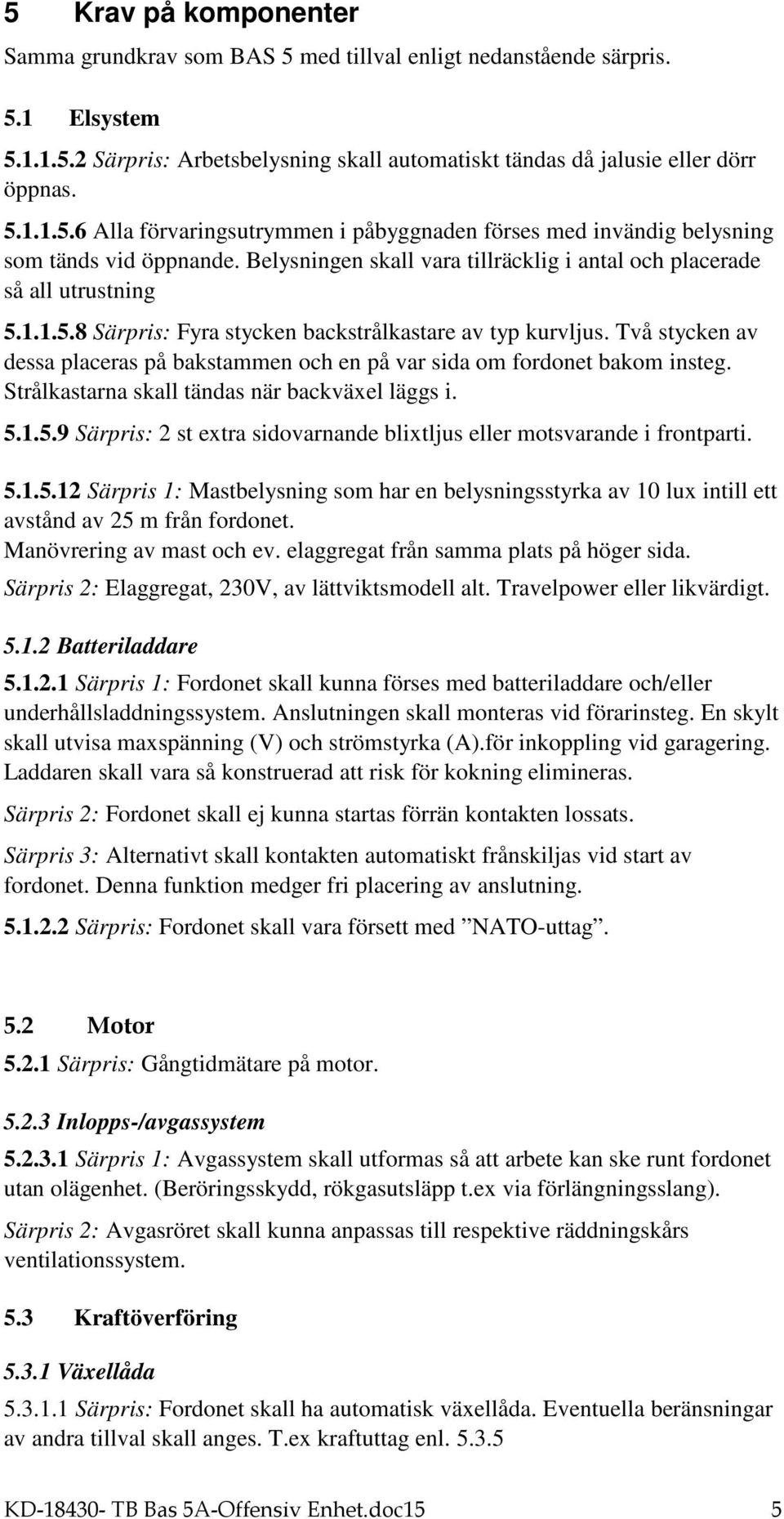

5 5 Krav på komponenter Samma grundkrav som BAS 5 med tillval enligt nedanstående särpris. 5.1 Elsystem Särpris: Arbetsbelysning skall automatiskt tändas då jalusie eller dörr öppnas Alla förvaringsutrymmen i påbyggnaden förses med invändig belysning som tänds vid öppnande. Belysningen skall vara tillräcklig i antal och placerade så all utrustning Särpris: Fyra stycken backstrålkastare av typ kurvljus. Två stycken av dessa placeras på bakstammen och en på var sida om fordonet bakom insteg. Strålkastarna skall tändas när backväxel läggs i Särpris: 2 st extra sidovarnande blixtljus eller motsvarande i frontparti Särpris 1: Mastbelysning som har en belysningsstyrka av 10 lux intill ett avstånd av 25 m från fordonet. Manövrering av mast och ev. elaggregat från samma plats på höger sida. Särpris 2: Elaggregat, 230V, av lättviktsmodell alt. Travelpower eller likvärdigt Batteriladdare Särpris 1: Fordonet skall kunna förses med batteriladdare och/eller underhållsladdningssystem. Anslutningen skall monteras vid förarinsteg. En skylt skall utvisa maxspänning (V) och strömstyrka (A).för inkoppling vid garagering. Laddaren skall vara så konstruerad att risk för kokning elimineras. Särpris 2: Fordonet skall ej kunna startas förrän kontakten lossats. Särpris 3: Alternativt skall kontakten automatiskt frånskiljas vid start av fordonet. Denna funktion medger fri placering av anslutning Särpris: Fordonet skall vara försett med NATO-uttag. 5.2 Motor Särpris: Gångtidmätare på motor Inlopps-/avgassystem Särpris 1: Avgassystem skall utformas så att arbete kan ske runt fordonet utan olägenhet. (Beröringsskydd, rökgasutsläpp t.ex via förlängningsslang). Särpris 2: Avgasröret skall kunna anpassas till respektive räddningskårs ventilationssystem. 5.3 Kraftöverföring Växellåda Särpris: Fordonet skall ha automatisk växellåda. Eventuella beränsningar av andra tillval skall anges. T.ex kraftuttag enl KD TB Bas 5A-Offensiv Enhet.doc15 5

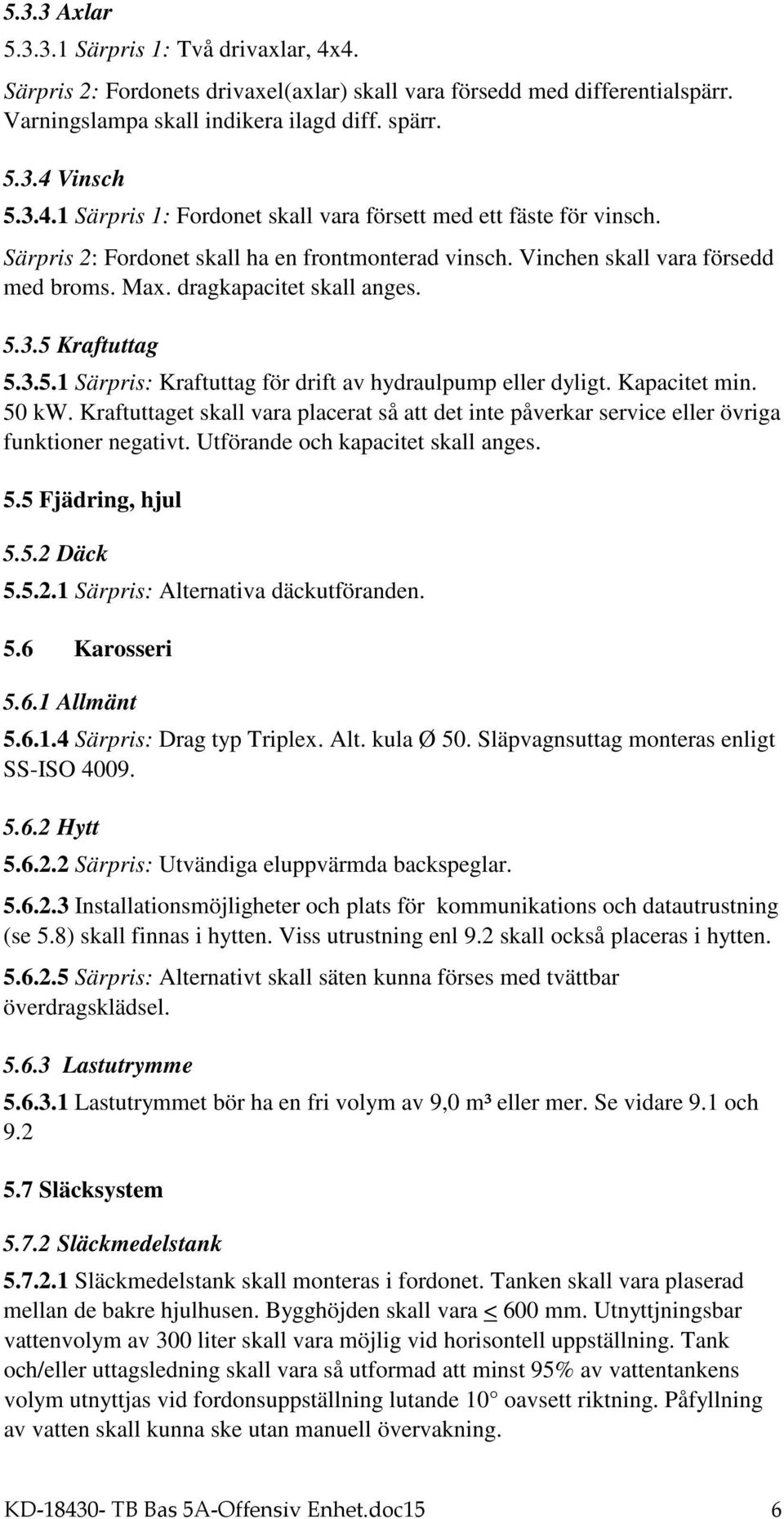

6 5.3.3 Axlar Särpris 1: Två drivaxlar, 4x4. Särpris 2: Fordonets drivaxel(axlar) skall vara försedd med differentialspärr. Varningslampa skall indikera ilagd diff. spärr Vinsch Särpris 1: Fordonet skall vara försett med ett fäste för vinsch. Särpris 2: Fordonet skall ha en frontmonterad vinsch. Vinchen skall vara försedd med broms. Max. dragkapacitet skall anges Kraftuttag Särpris: Kraftuttag för drift av hydraulpump eller dyligt. Kapacitet min. 50 kw. Kraftuttaget skall vara placerat så att det inte påverkar service eller övriga funktioner negativt. Utförande och kapacitet skall anges. 5.5 Fjädring, hjul Däck Särpris: Alternativa däckutföranden. 5.6 Karosseri Allmänt Särpris: Drag typ Triplex. Alt. kula Ø 50. Släpvagnsuttag monteras enligt SS-ISO Hytt Särpris: Utvändiga eluppvärmda backspeglar Installationsmöjligheter och plats för kommunikations och datautrustning (se 5.8) skall finnas i hytten. Viss utrustning enl 9.2 skall också placeras i hytten Särpris: Alternativt skall säten kunna förses med tvättbar överdragsklädsel Lastutrymme Lastutrymmet bör ha en fri volym av 9,0 m³ eller mer. Se vidare 9.1 och Släcksystem Släckmedelstank Släckmedelstank skall monteras i fordonet. Tanken skall vara plaserad mellan de bakre hjulhusen. Bygghöjden skall vara < 600 mm. Utnyttjningsbar vattenvolym av 300 liter skall vara möjlig vid horisontell uppställning. Tank och/eller uttagsledning skall vara så utformad att minst 95% av vattentankens volym utnyttjas vid fordonsuppställning lutande 10 oavsett riktning. Påfyllning av vatten skall kunna ske utan manuell övervakning. KD TB Bas 5A-Offensiv Enhet.doc15 6

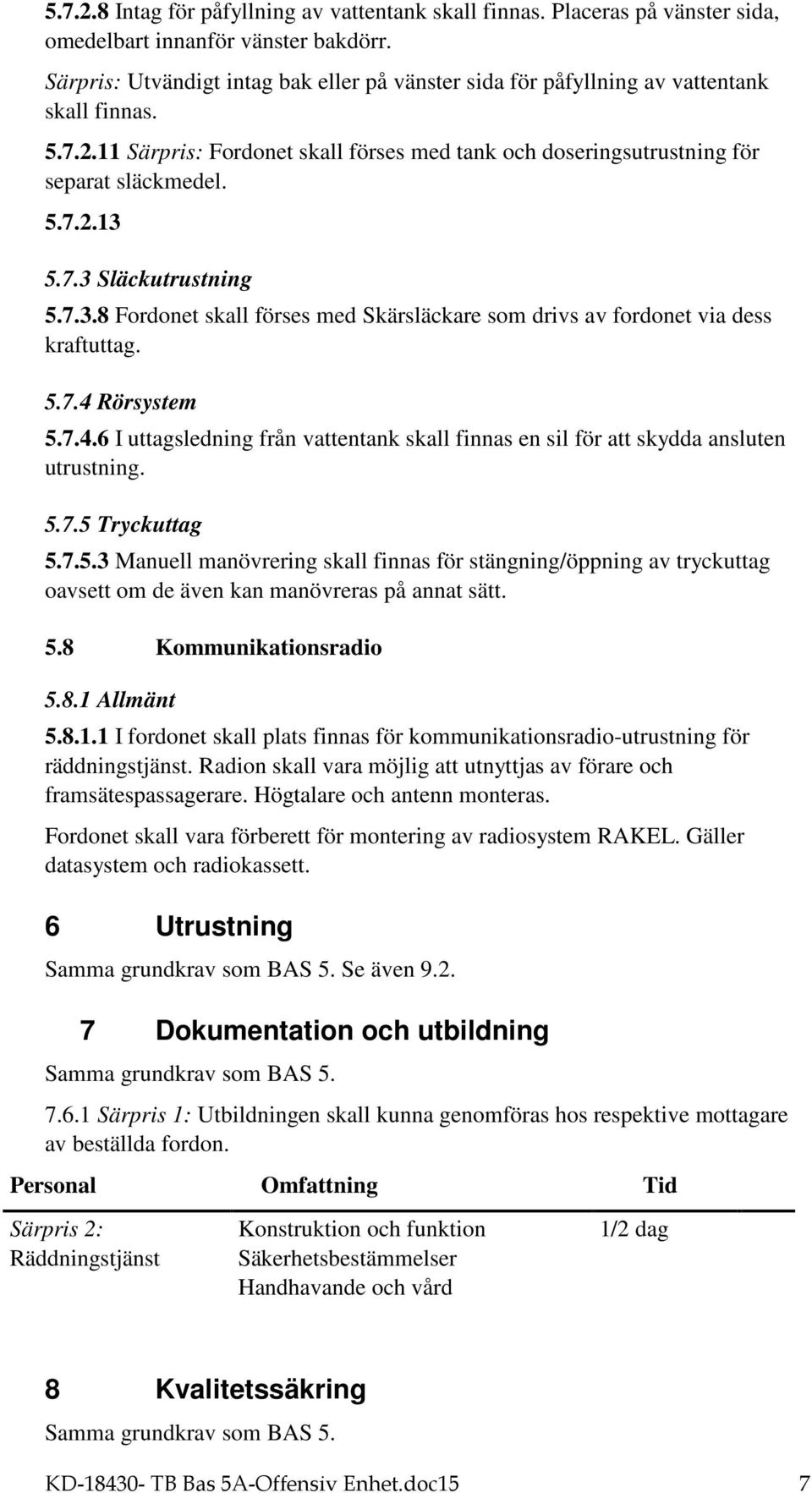

7 Intag för påfyllning av vattentank skall finnas. Placeras på vänster sida, omedelbart innanför vänster bakdörr. Särpris: Utvändigt intag bak eller på vänster sida för påfyllning av vattentank skall finnas Särpris: Fordonet skall förses med tank och doseringsutrustning för separat släckmedel Släckutrustning Fordonet skall förses med Skärsläckare som drivs av fordonet via dess kraftuttag Rörsystem I uttagsledning från vattentank skall finnas en sil för att skydda ansluten utrustning Tryckuttag Manuell manövrering skall finnas för stängning/öppning av tryckuttag oavsett om de även kan manövreras på annat sätt. 5.8 Kommunikationsradio Allmänt I fordonet skall plats finnas för kommunikationsradio-utrustning för räddningstjänst. Radion skall vara möjlig att utnyttjas av förare och framsätespassagerare. Högtalare och antenn monteras. Fordonet skall vara förberett för montering av radiosystem RAKEL. Gäller datasystem och radiokassett. 6 Utrustning Samma grundkrav som BAS 5. Se även Dokumentation och utbildning Samma grundkrav som BAS Särpris 1: Utbildningen skall kunna genomföras hos respektive mottagare av beställda fordon. Personal Omfattning Tid Särpris 2: Räddningstjänst Konstruktion och funktion Säkerhetsbestämmelser Handhavande och vård 1/2 dag 8 Kvalitetssäkring Samma grundkrav som BAS 5. KD TB Bas 5A-Offensiv Enhet.doc15 7

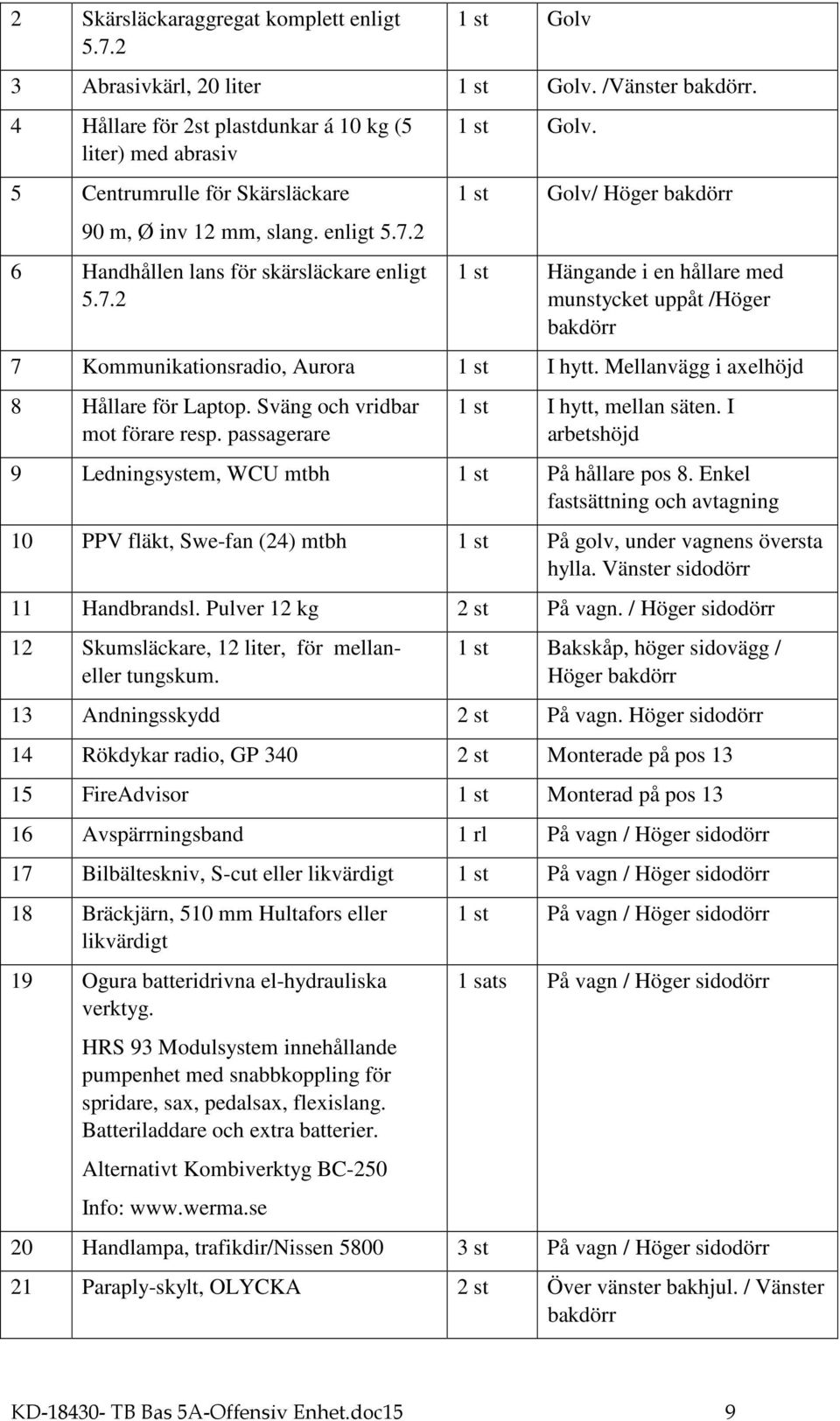

8 9 Chassie (Sammanfattning / komplettering) 9.1 Specifikation Chassie och påbyggnad Max Totalvikt=3500 kg. Förarakrav B-körkort. Nyttolast. Tillgänglig nyttolast skall anges Skåpvolym skall anges, LxBxH. Se Skjutdörrar på höger och vänster sida Bakdörr, dubbel sidohängd, öppnas/spärras 270º (alt. Lucka) Drag, särpris:triplex alt. Kula Ø50. Se Motor, prestanda (Lägst krav enligt 4.1) Toppfart: Anges av leverantören. Acceleration: Anges av leverantören. Bränsletank, volym: Anges av leverantören. Se Drivivlina Drivhjul 4x2 alt. 4x4. Se Växellåda manuell. Se Övrig utrustning Köparen skall ansvara för anskaffning av utrustning enligt pos 7-48, eller likvärdig, i nedanstående tabell. Leverantören skall planera montage av fast installerad utrustning, pos 1-5, med hänsyn till bästa köregenskaper. Hänsyn skall även tas till att all utrustning enligt nedanstående lista kan stuvas säkert och användas effektivt. Med effektiv användning avses att utrustning lätt skall kunna nås, tas loss och lyftas ut ur fordonet av en person som står utanför fordonet med minst en fot på marken. Hänsyn skall speciellt tas till kvinnliga brandmän. Utrustningen skall kunna stuvas och transportsäkras med enkla handgrepp. Mot skåpets främre vägg, mellanväggen, skall det finnas en utdragbar vagn eller likvärdigt för förvaring av utrustning. Vagnen eller anordningen ska vara utdragbar åt höger sida. I nedanstående tabell anges placering av utrustning på denna vagn eller motsvarande med uttrycket På vagn. Pos Benämning Antal Placering och/eller från vilken dörr utrustningen skall nås 1 Släckmedelstank enligt st Golv. / Påfyllning: Utvändigt, bak. Alternativt omedelbart innanför vänster bakdörr. KD TB Bas 5A-Offensiv Enhet.doc15 8

9 2 Skärsläckaraggregat komplett enligt st Golv 3 Abrasivkärl, 20 liter 1 st Golv. /Vänster bakdörr. 4 Hållare för 2st plastdunkar á 10 kg (5 liter) med abrasiv 5 Centrumrulle för Skärsläckare 90 m, Ø inv 12 mm, slang. enligt Handhållen lans för skärsläckare enligt st Golv. 1 st Golv/ Höger bakdörr 1 st Hängande i en hållare med munstycket uppåt /Höger bakdörr 7 Kommunikationsradio, Aurora 1 st I hytt. Mellanvägg i axelhöjd 8 Hållare för Laptop. Sväng och vridbar mot förare resp. passagerare 1 st I hytt, mellan säten. I arbetshöjd 9 Ledningsystem, WCU mtbh 1 st På hållare pos 8. Enkel fastsättning och avtagning 10 PPV fläkt, Swe-fan (24) mtbh 1 st På golv, under vagnens översta hylla. Vänster sidodörr 11 Handbrandsl. Pulver 12 kg 2 st På vagn. / Höger sidodörr 12 Skumsläckare, 12 liter, för mellaneller tungskum. 1 st Bakskåp, höger sidovägg / Höger bakdörr 13 Andningsskydd 2 st På vagn. Höger sidodörr 14 Rökdykar radio, GP st Monterade på pos FireAdvisor 1 st Monterad på pos Avspärrningsband 1 rl På vagn / Höger sidodörr 17 Bilbälteskniv, S-cut eller likvärdigt 1 st På vagn / Höger sidodörr 18 Bräckjärn, 510 mm Hultafors eller likvärdigt 19 Ogura batteridrivna el-hydrauliska verktyg. HRS 93 Modulsystem innehållande pumpenhet med snabbkoppling för spridare, sax, pedalsax, flexislang. Batteriladdare och extra batterier. Alternativt Kombiverktyg BC-250 Info: 1 st På vagn / Höger sidodörr 1 sats På vagn / Höger sidodörr 20 Handlampa, trafikdir/nissen st På vagn / Höger sidodörr 21 Paraply-skylt, OLYCKA 2 st Över vänster bakhjul. / Vänster bakdörr KD TB Bas 5A-Offensiv Enhet.doc15 9

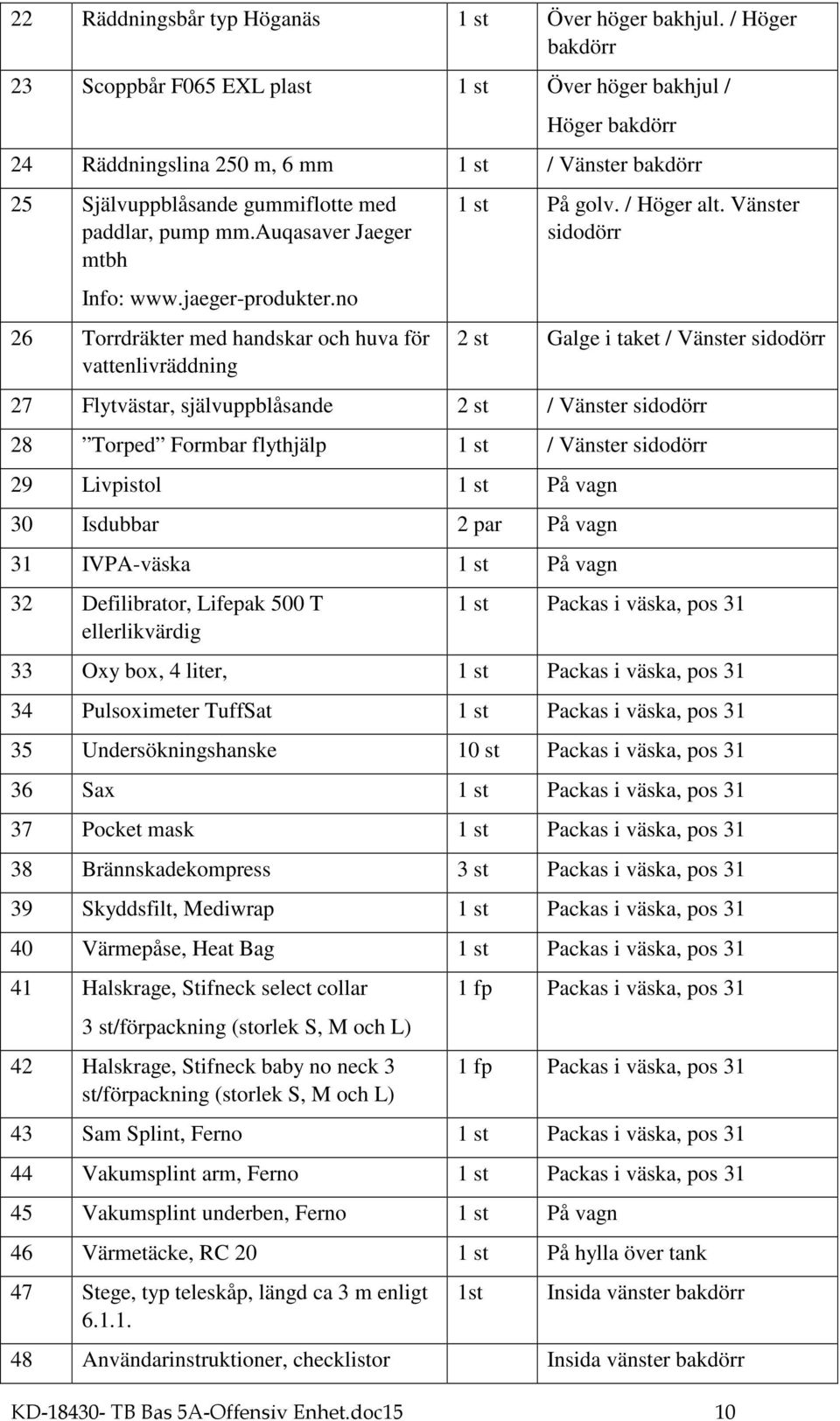

10 22 Räddningsbår typ Höganäs 1 st Över höger bakhjul. / Höger bakdörr 23 Scoppbår F065 EXL plast 1 st Över höger bakhjul / Höger bakdörr 24 Räddningslina 250 m, 6 mm 1 st / Vänster bakdörr 25 Självuppblåsande gummiflotte med paddlar, pump mm.auqasaver Jaeger mtbh Info: 26 Torrdräkter med handskar och huva för vattenlivräddning 1 st På golv. / Höger alt. Vänster sidodörr 2 st Galge i taket / Vänster sidodörr 27 Flytvästar, självuppblåsande 2 st / Vänster sidodörr 28 Torped Formbar flythjälp 1 st / Vänster sidodörr 29 Livpistol 1 st På vagn 30 Isdubbar 2 par På vagn 31 IVPA-väska 1 st På vagn 32 Defilibrator, Lifepak 500 T ellerlikvärdig 1 st Packas i väska, pos Oxy box, 4 liter, 1 st Packas i väska, pos Pulsoximeter TuffSat 1 st Packas i väska, pos Undersökningshanske 10 st Packas i väska, pos Sax 1 st Packas i väska, pos Pocket mask 1 st Packas i väska, pos Brännskadekompress 3 st Packas i väska, pos Skyddsfilt, Mediwrap 1 st Packas i väska, pos Värmepåse, Heat Bag 1 st Packas i väska, pos Halskrage, Stifneck select collar 3 st/förpackning (storlek S, M och L) 42 Halskrage, Stifneck baby no neck 3 st/förpackning (storlek S, M och L) 1 fp Packas i väska, pos 31 1 fp Packas i väska, pos Sam Splint, Ferno 1 st Packas i väska, pos Vakumsplint arm, Ferno 1 st Packas i väska, pos Vakumsplint underben, Ferno 1 st På vagn 46 Värmetäcke, RC 20 1 st På hylla över tank 47 Stege, typ teleskåp, längd ca 3 m enligt KD TB Bas 5A-Offensiv Enhet.doc st Insida vänster bakdörr 48 Användarinstruktioner, checklistor Insida vänster bakdörr

11 KD TB Bas 5A-Offensiv Enhet.doc15 11

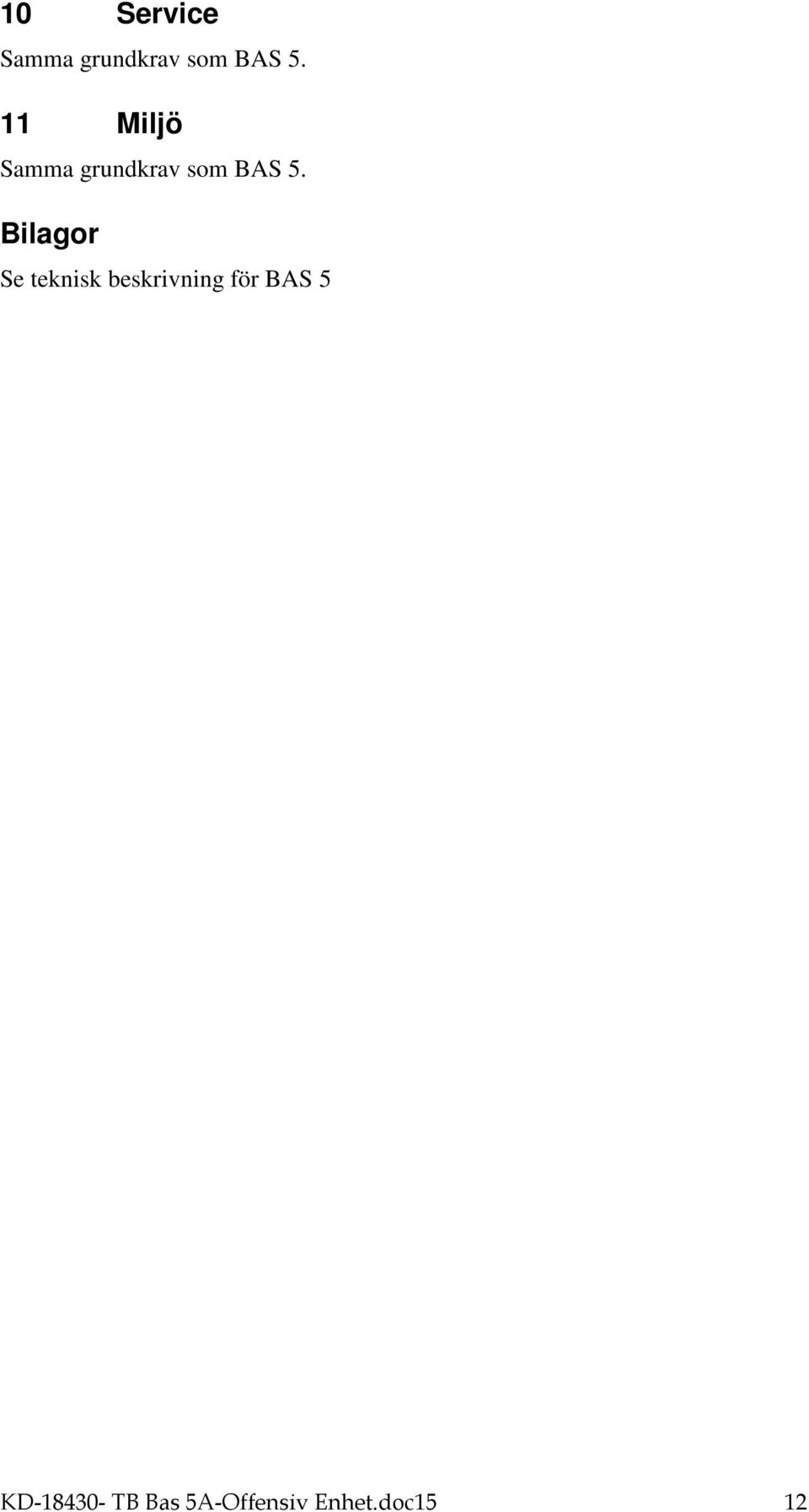

12 10 Service Samma grundkrav som BAS Miljö Samma grundkrav som BAS 5. Bilagor Se teknisk beskrivning för BAS 5 KD TB Bas 5A-Offensiv Enhet.doc15 12
