1 KV KNEKTEN 16, VÄRNAMO KOMMUN GUMMIFABRIKEN Systemhandling etapp 2 AV-projektering Handläggare tel Ansvarig, Jan-Inge Gustafsson Akustikon, Norconsult AB Datum Rev

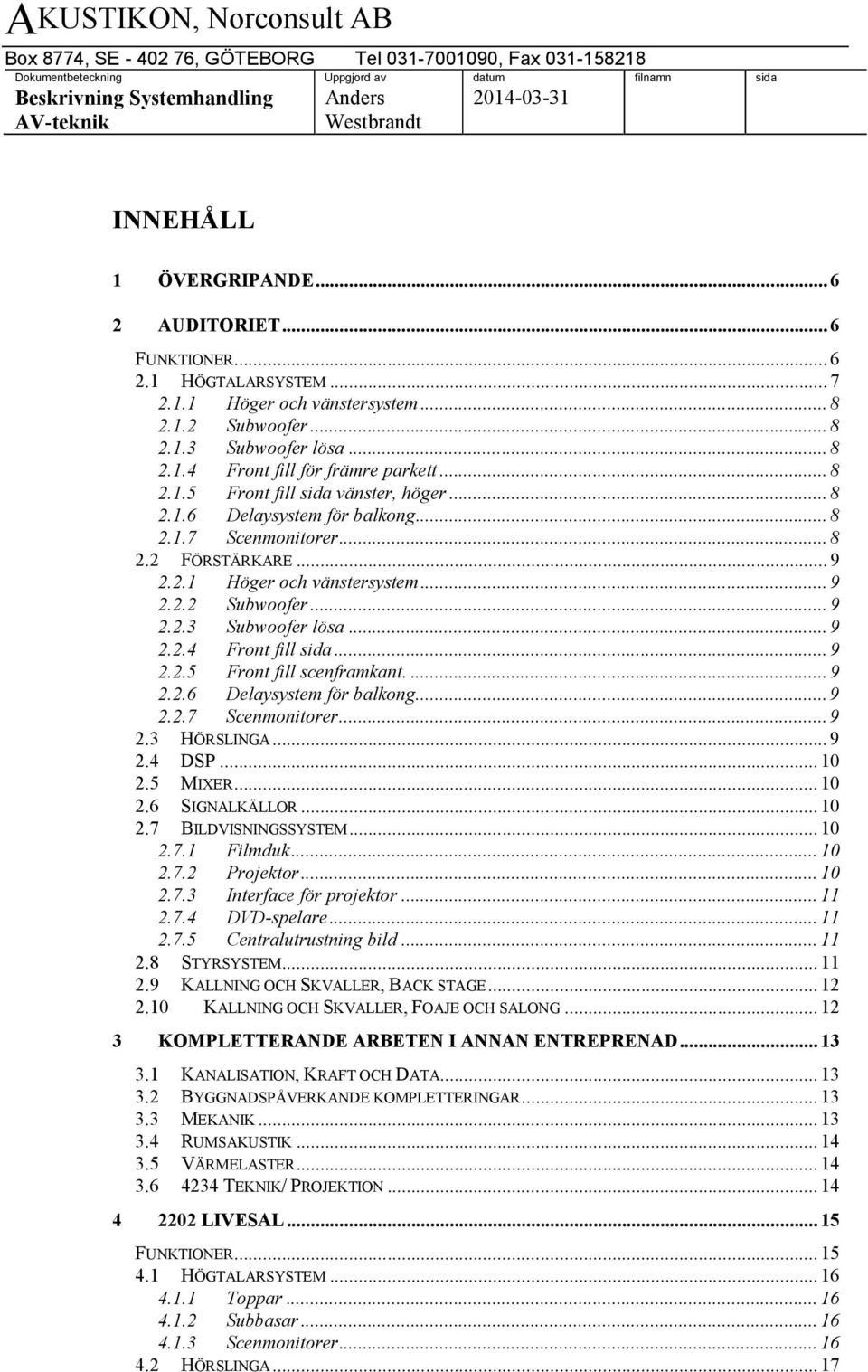

2 , Norconsult AB INNEHÅLL 1 ÖVERGRIPANDE AUDITORIET... 6 FUNKTIONER HÖGTALARSYSTEM Höger och vänstersystem Subwoofer Subwoofer lösa Front fill för främre parkett Front fill sida vänster, höger Delaysystem för balkong Scenmonitorer FÖRSTÄRKARE Höger och vänstersystem Subwoofer Subwoofer lösa Front fill sida Front fill scenframkant Delaysystem för balkong Scenmonitorer HÖRSLINGA DSP MIXER SIGNALKÄLLOR BILDVISNINGSSYSTEM Filmduk Projektor Interface för projektor DVD-spelare Centralutrustning bild STYRSYSTEM KALLNING OCH SKVALLER, BACK STAGE KALLNING OCH SKVALLER, FOAJE OCH SALONG KOMPLETTERANDE ARBETEN I ANNAN ENTREPRENAD KANALISATION, KRAFT OCH DATA BYGGNADSPÅVERKANDE KOMPLETTERINGAR MEKANIK RUMSAKUSTIK VÄRMELASTER TEKNIK/ PROJEKTION LIVESAL FUNKTIONER HÖGTALARSYSTEM Toppar Subbasar Scenmonitorer HÖRSLINGA... 17

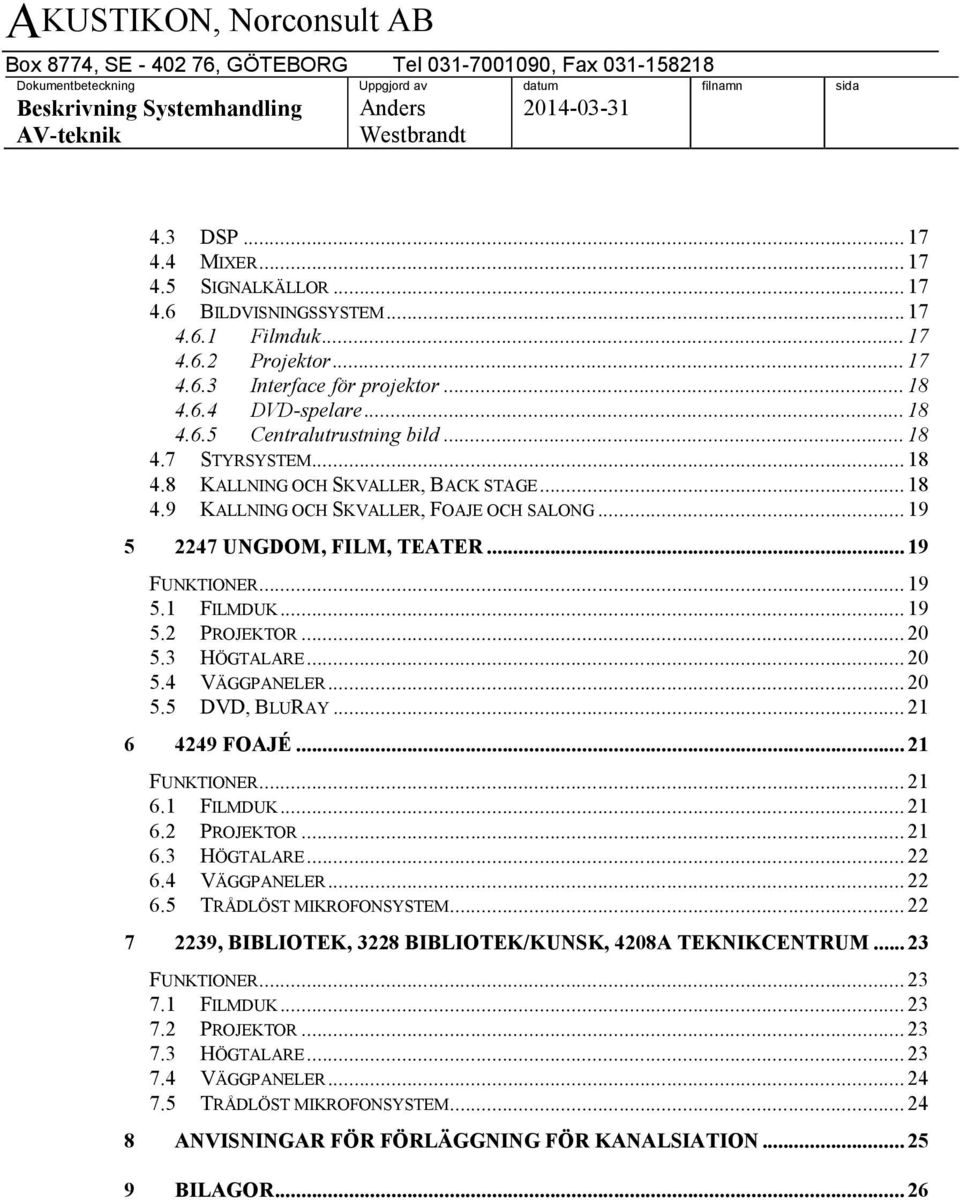

3 , Norconsult AB DSP MIXER SIGNALKÄLLOR BILDVISNINGSSYSTEM Filmduk Projektor Interface för projektor DVD-spelare Centralutrustning bild STYRSYSTEM KALLNING OCH SKVALLER, BACK STAGE KALLNING OCH SKVALLER, FOAJE OCH SALONG UNGDOM, FILM, TEATER FUNKTIONER FILMDUK PROJEKTOR HÖGTALARE VÄGGPANELER DVD, BLURAY FOAJÉ FUNKTIONER FILMDUK PROJEKTOR HÖGTALARE VÄGGPANELER TRÅDLÖST MIKROFONSYSTEM , BIBLIOTEK, 3228 BIBLIOTEK/KUNSK, 4208A TEKNIKCENTRUM FUNKTIONER FILMDUK PROJEKTOR HÖGTALARE VÄGGPANELER TRÅDLÖST MIKROFONSYSTEM ANVISNINGAR FÖR FÖRLÄGGNING FÖR KANALSIATION BILAGOR... 26

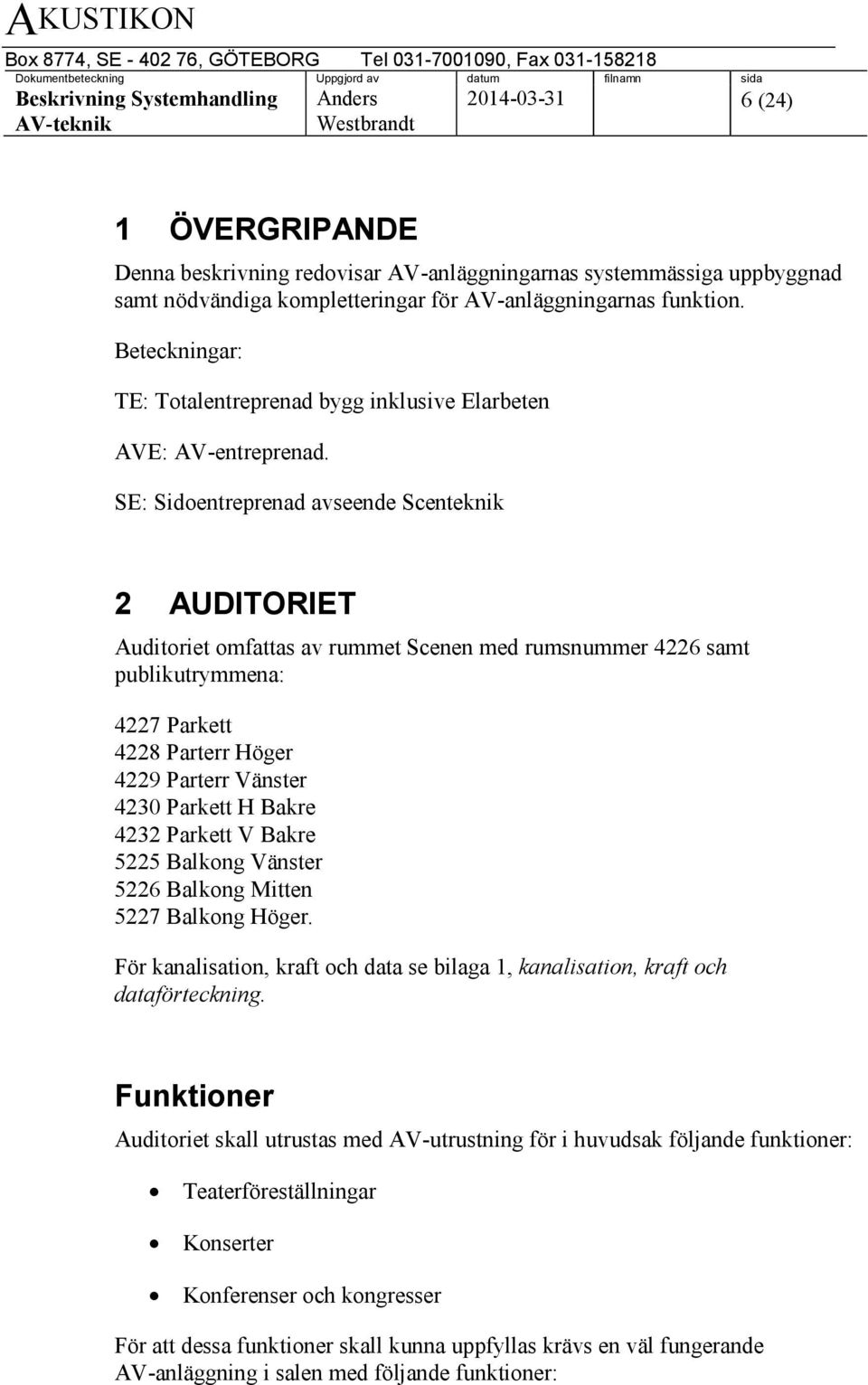

4 (24) 1 ÖVERGRIPANDE Denna beskrivning redovisar AV-anläggningarnas systemmässiga uppbyggnad samt nödvändiga kompletteringar för AV-anläggningarnas funktion. Beteckningar: TE: Totalentreprenad bygg inklusive Elarbeten AVE: AV-entreprenad. SE: Sidoentreprenad avseende Scenteknik 2 AUDITORIET Auditoriet omfattas av rummet Scenen med rumsnummer 4226 samt publikutrymmena: 4227 Parkett 4228 Parterr Höger 4229 Parterr Vänster 4230 Parkett H Bakre 4232 Parkett V Bakre 5225 Balkong Vänster 5226 Balkong Mitten 5227 Balkong Höger. För kanalisation, kraft och data se bilaga 1, kanalisation, kraft och dataförteckning. Funktioner Auditoriet skall utrustas med AV-utrustning för i huvudsak följande funktioner: Teaterföreställningar Konserter Konferenser och kongresser För att dessa funktioner skall kunna uppfyllas krävs en väl fungerande AV-anläggning i salen med följande funktioner:

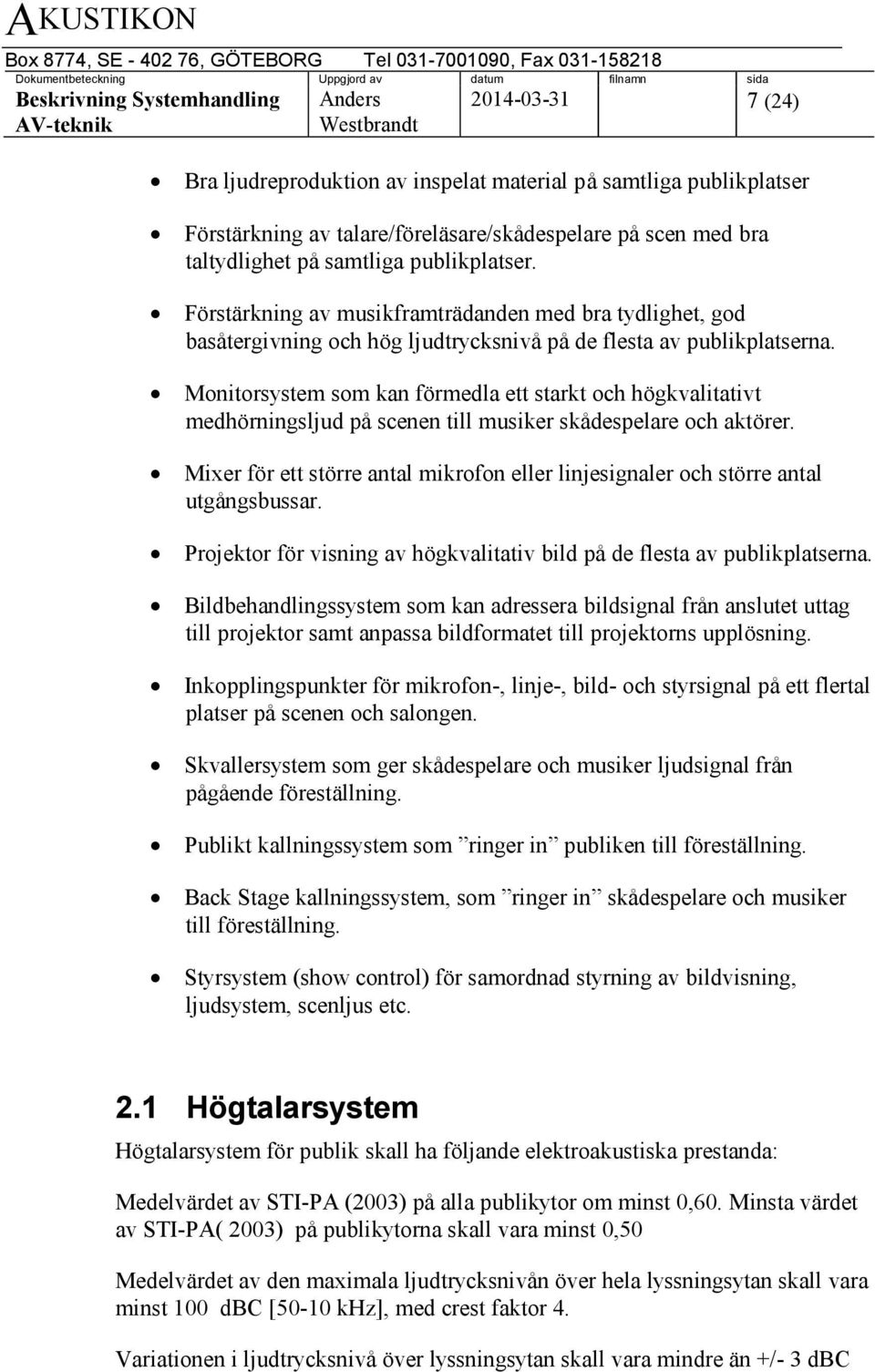

5 (24) Bra ljudreproduktion av inspelat material på samtliga publikplatser Förstärkning av talare/föreläsare/skådespelare på scen med bra taltydlighet på samtliga publikplatser. Förstärkning av musikframträdanden med bra tydlighet, god basåtergivning och hög ljudtrycksnivå på de flesta av publikplatserna. Monitorsystem som kan förmedla ett starkt och högkvalitativt medhörningsljud på scenen till musiker skådespelare och aktörer. Mixer för ett större antal mikrofon eller linjesignaler och större antal utgångsbussar. Projektor för visning av högkvalitativ bild på de flesta av publikplatserna. Bildbehandlingssystem som kan adressera bildsignal från anslutet uttag till projektor samt anpassa bildformatet till projektorns upplösning. Inkopplingspunkter för mikrofon-, linje-, bild- och styrsignal på ett flertal platser på scenen och salongen. Skvallersystem som ger skådespelare och musiker ljudsignal från pågående föreställning. Publikt kallningssystem som ringer in publiken till föreställning. Back Stage kallningssystem, som ringer in skådespelare och musiker till föreställning. Styrsystem (show control) för samordnad styrning av bildvisning, ljudsystem, scenljus etc. 2.1 Högtalarsystem Högtalarsystem för publik skall ha följande elektroakustiska prestanda: Medelvärdet av STI-PA (2003) på alla publikytor om minst 0,60. Minsta värdet av STI-PA( 2003) på publikytorna skall vara minst 0,50 Medelvärdet av den maximala ljudtrycksnivån över hela lyssningsytan skall vara minst 100 dbc [50-10 khz], med crest faktor 4. Variationen i ljudtrycksnivå över lyssningsytan skall vara mindre än +/- 3 dbc

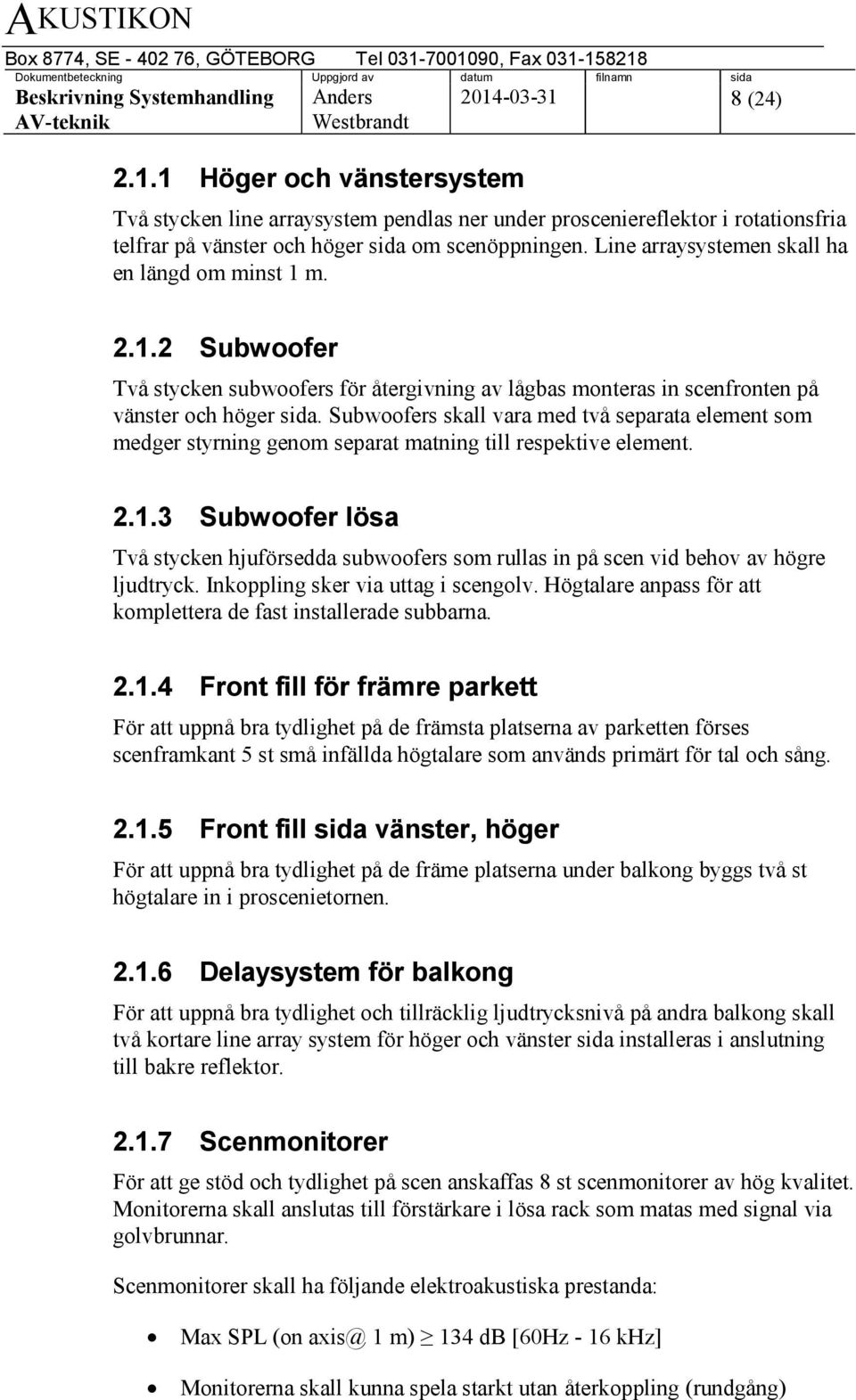

6 (24) Höger och vänstersystem Två stycken line arraysystem pendlas ner under prosceniereflektor i rotationsfria telfrar på vänster och höger sida om scenöppningen. Line arraysystemen skall ha en längd om minst 1 m Subwoofer Två stycken subwoofers för återgivning av lågbas monteras in scenfronten på vänster och höger sida. Subwoofers skall vara med två separata element som medger styrning genom separat matning till respektive element Subwoofer lösa Två stycken hjuförsedda subwoofers som rullas in på scen vid behov av högre ljudtryck. Inkoppling sker via uttag i scengolv. Högtalare anpass för att komplettera de fast installerade subbarna Front fill för främre parkett För att uppnå bra tydlighet på de främsta platserna av parketten förses scenframkant 5 st små infällda högtalare som används primärt för tal och sång Front fill sida vänster, höger För att uppnå bra tydlighet på de främe platserna under balkong byggs två st högtalare in i proscenietornen Delaysystem för balkong För att uppnå bra tydlighet och tillräcklig ljudtrycksnivå på andra balkong skall två kortare line array system för höger och vänster sida installeras i anslutning till bakre reflektor Scenmonitorer För att ge stöd och tydlighet på scen anskaffas 8 st scenmonitorer av hög kvalitet. Monitorerna skall anslutas till förstärkare i lösa rack som matas med signal via golvbrunnar. Scenmonitorer skall ha följande elektroakustiska prestanda: Max SPL (on axis@ 1 m) 134 db [60Hz - 16 khz] Monitorerna skall kunna spela starkt utan återkoppling (rundgång)

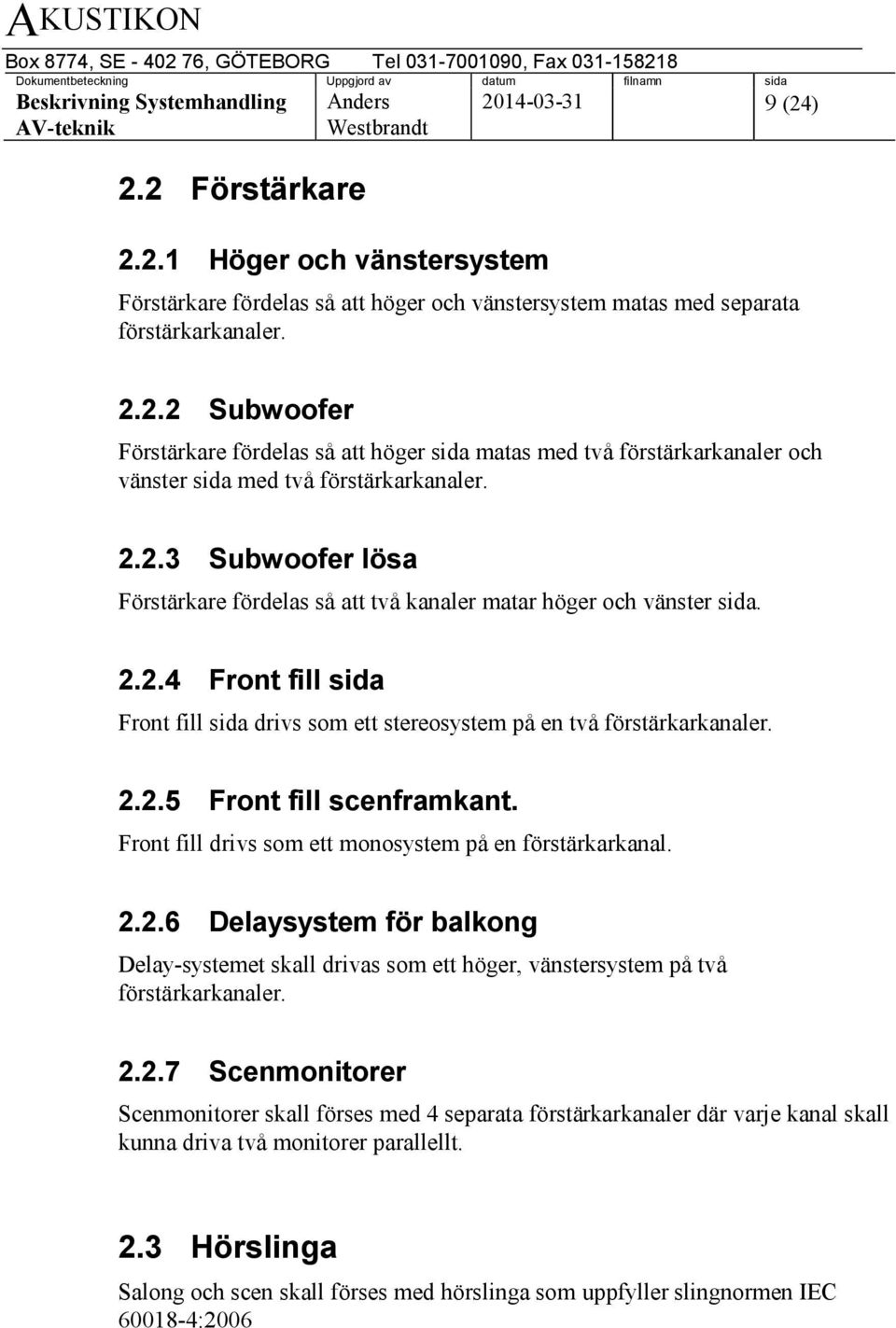

7 (24) 2.2 Förstärkare Höger och vänstersystem Förstärkare fördelas så att höger och vänstersystem matas med separata förstärkarkanaler Subwoofer Förstärkare fördelas så att höger sida matas med två förstärkarkanaler och vänster sida med två förstärkarkanaler Subwoofer lösa Förstärkare fördelas så att två kanaler matar höger och vänster sida Front fill sida Front fill sida drivs som ett stereosystem på en två förstärkarkanaler Front fill scenframkant. Front fill drivs som ett monosystem på en förstärkarkanal Delaysystem för balkong Delay-systemet skall drivas som ett höger, vänstersystem på två förstärkarkanaler Scenmonitorer Scenmonitorer skall förses med 4 separata förstärkarkanaler där varje kanal skall kunna driva två monitorer parallellt. 2.3 Hörslinga Salong och scen skall förses med hörslinga som uppfyller slingnormen IEC :2006

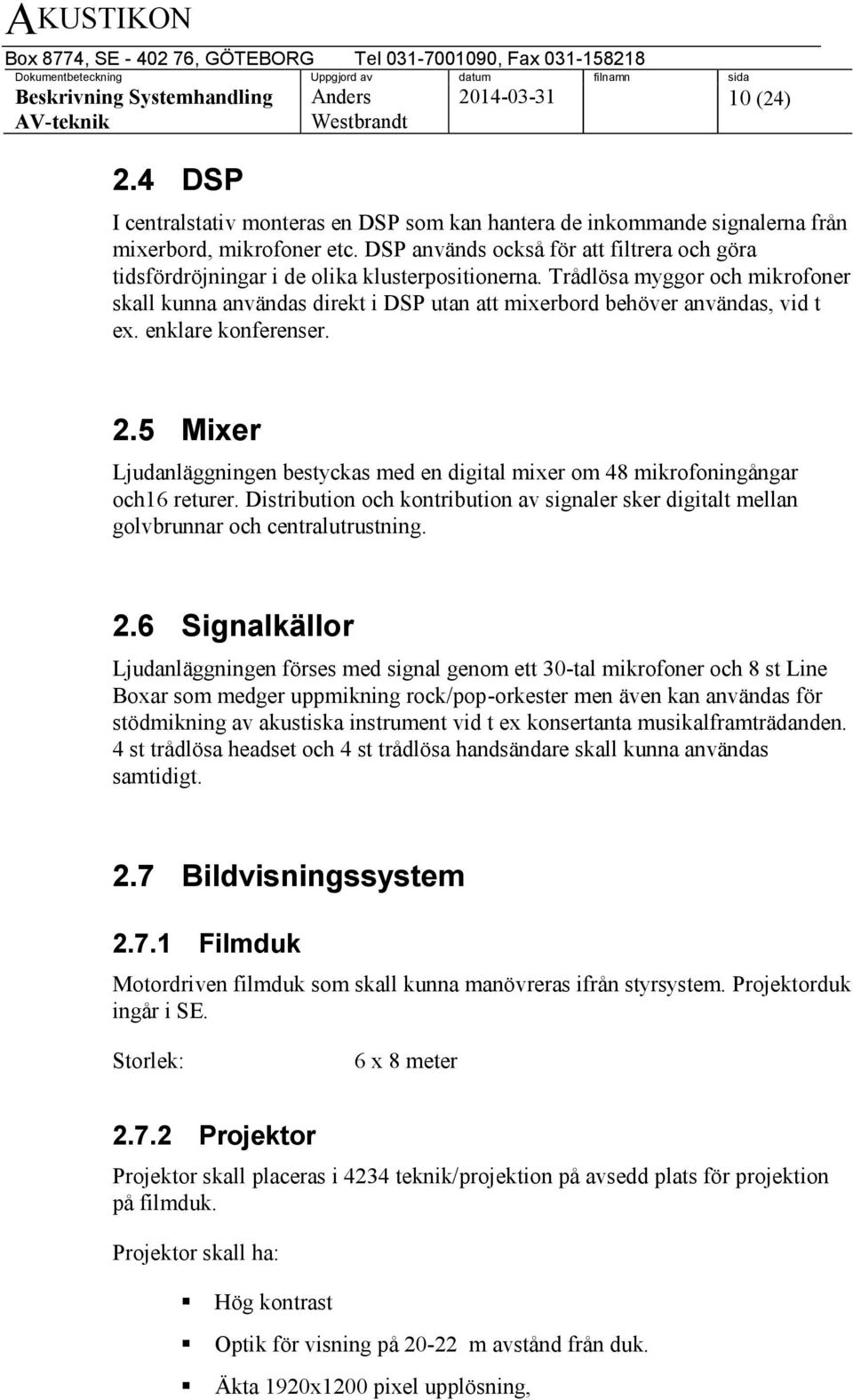

8 (24) 2.4 DSP I centralstativ monteras en DSP som kan hantera de inkommande signalerna från mixerbord, mikrofoner etc. DSP används också för att filtrera och göra tidsfördröjningar i de olika klusterpositionerna. Trådlösa myggor och mikrofoner skall kunna användas direkt i DSP utan att mixerbord behöver användas, vid t ex. enklare konferenser. 2.5 Mixer Ljudanläggningen bestyckas med en digital mixer om 48 mikrofoningångar och16 returer. Distribution och kontribution av signaler sker digitalt mellan golvbrunnar och centralutrustning. 2.6 Signalkällor Ljudanläggningen förses med signal genom ett 30-tal mikrofoner och 8 st Line Boxar som medger uppmikning rock/pop-orkester men även kan användas för stödmikning av akustiska instrument vid t ex konsertanta musikalframträdanden. 4 st trådlösa headset och 4 st trådlösa handsändare skall kunna användas samtidigt. 2.7 Bildvisningssystem Filmduk Motordriven filmduk som skall kunna manövreras ifrån styrsystem. Projektorduk ingår i SE. Storlek: 6 x 8 meter Projektor Projektor skall placeras i 4234 teknik/projektion på avsedd plats för projektion på filmduk. Projektor skall ha: Hög kontrast Optik för visning på m avstånd från duk. Äkta 1920x1200 pixel upplösning,

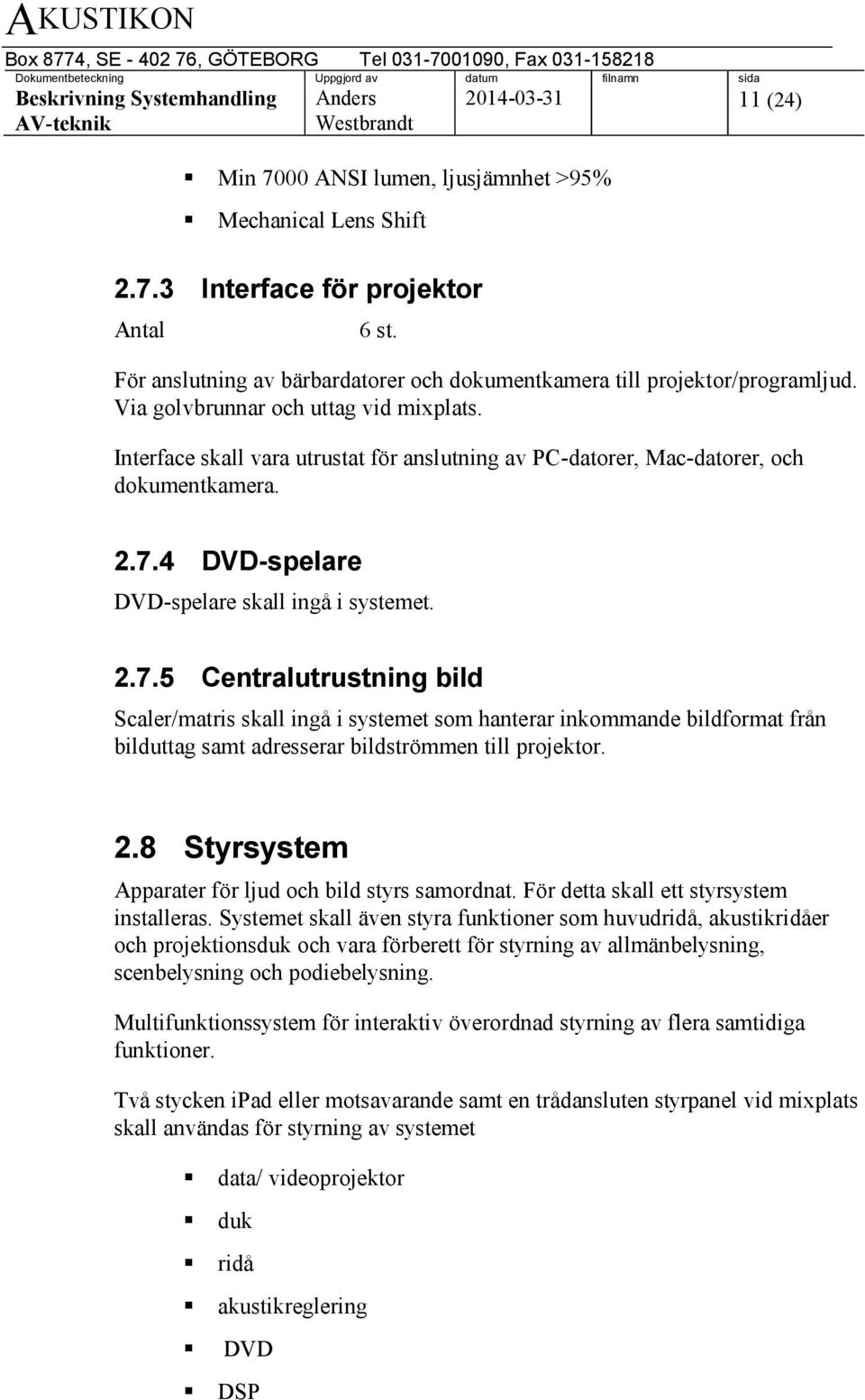

9 (24) Min 7000 ANSI lumen, ljusjämnhet >95% Mechanical Lens Shift Interface för projektor Antal 6 st. För anslutning av bärbardatorer och dokumentkamera till projektor/programljud. Via golvbrunnar och uttag vid mixplats. Interface skall vara utrustat för anslutning av PC-datorer, Mac-datorer, och dokumentkamera DVD-spelare DVD-spelare skall ingå i systemet Centralutrustning bild Scaler/matris skall ingå i systemet som hanterar inkommande bildformat från bilduttag samt adresserar bildströmmen till projektor. 2.8 Styrsystem Apparater för ljud och bild styrs samordnat. För detta skall ett styrsystem installeras. Systemet skall även styra funktioner som huvudridå, akustikridåer och projektionsduk och vara förberett för styrning av allmänbelysning, scenbelysning och podiebelysning. Multifunktionssystem för interaktiv överordnad styrning av flera samtidiga funktioner. Två stycken ipad eller motsavarande samt en trådansluten styrpanel vid mixplats skall användas för styrning av systemet data/ videoprojektor duk ridå akustikreglering DVD DSP

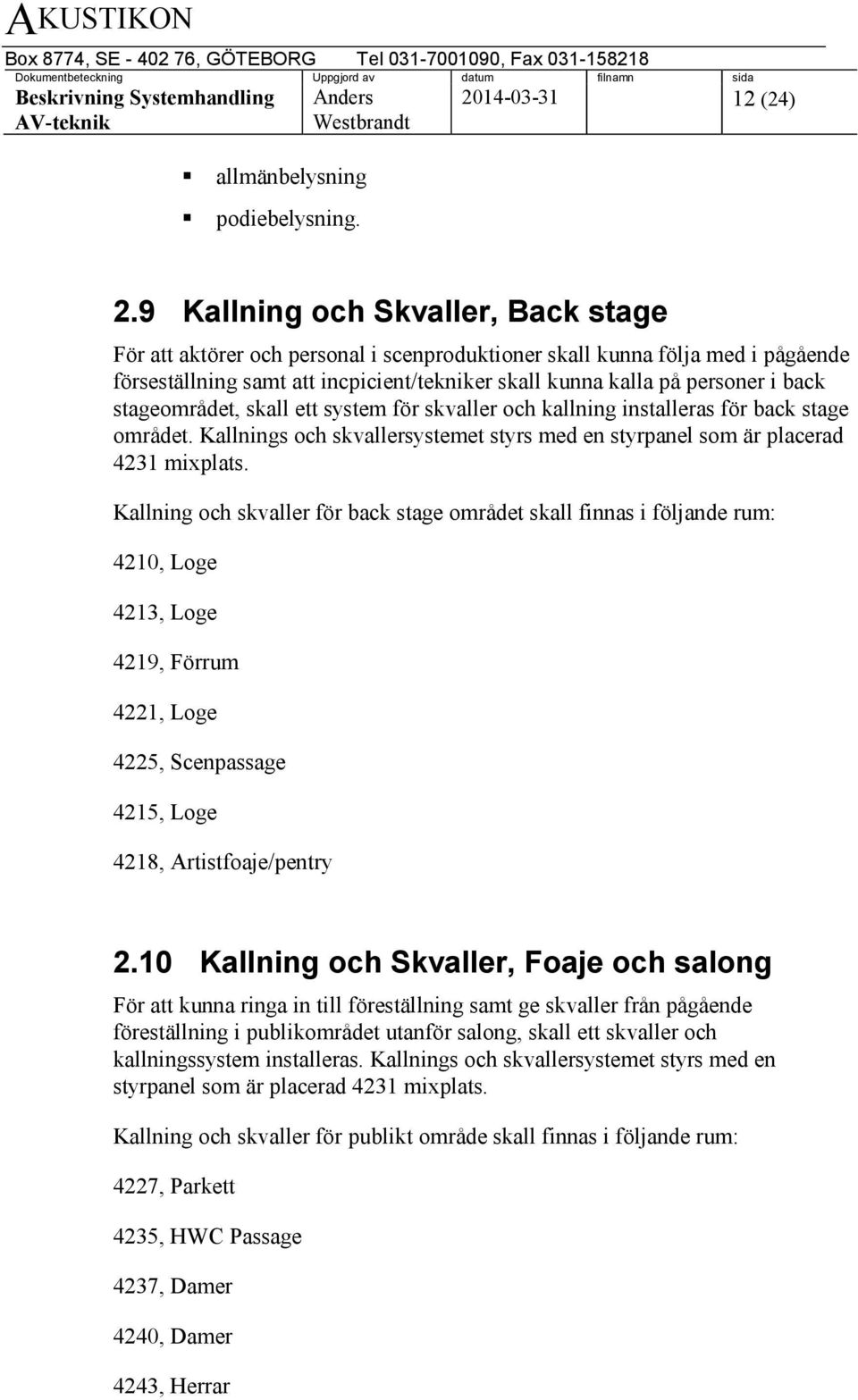

10 (24) allmänbelysning podiebelysning. 2.9 Kallning och Skvaller, Back stage För att aktörer och personal i scenproduktioner skall kunna följa med i pågående förseställning samt att incpicient/tekniker skall kunna kalla på personer i back stageområdet, skall ett system för skvaller och kallning installeras för back stage området. Kallnings och skvallersystemet styrs med en styrpanel som är placerad 4231 mixplats. Kallning och skvaller för back stage området skall finnas i följande rum: 4210, Loge 4213, Loge 4219, Förrum 4221, Loge 4225, Scenpassage 4215, Loge 4218, Artistfoaje/pentry 2.10 Kallning och Skvaller, Foaje och salong För att kunna ringa in till föreställning samt ge skvaller från pågående föreställning i publikområdet utanför salong, skall ett skvaller och kallningssystem installeras. Kallnings och skvallersystemet styrs med en styrpanel som är placerad 4231 mixplats. Kallning och skvaller för publikt område skall finnas i följande rum: 4227, Parkett 4235, HWC Passage 4237, Damer 4240, Damer 4243, Herrar

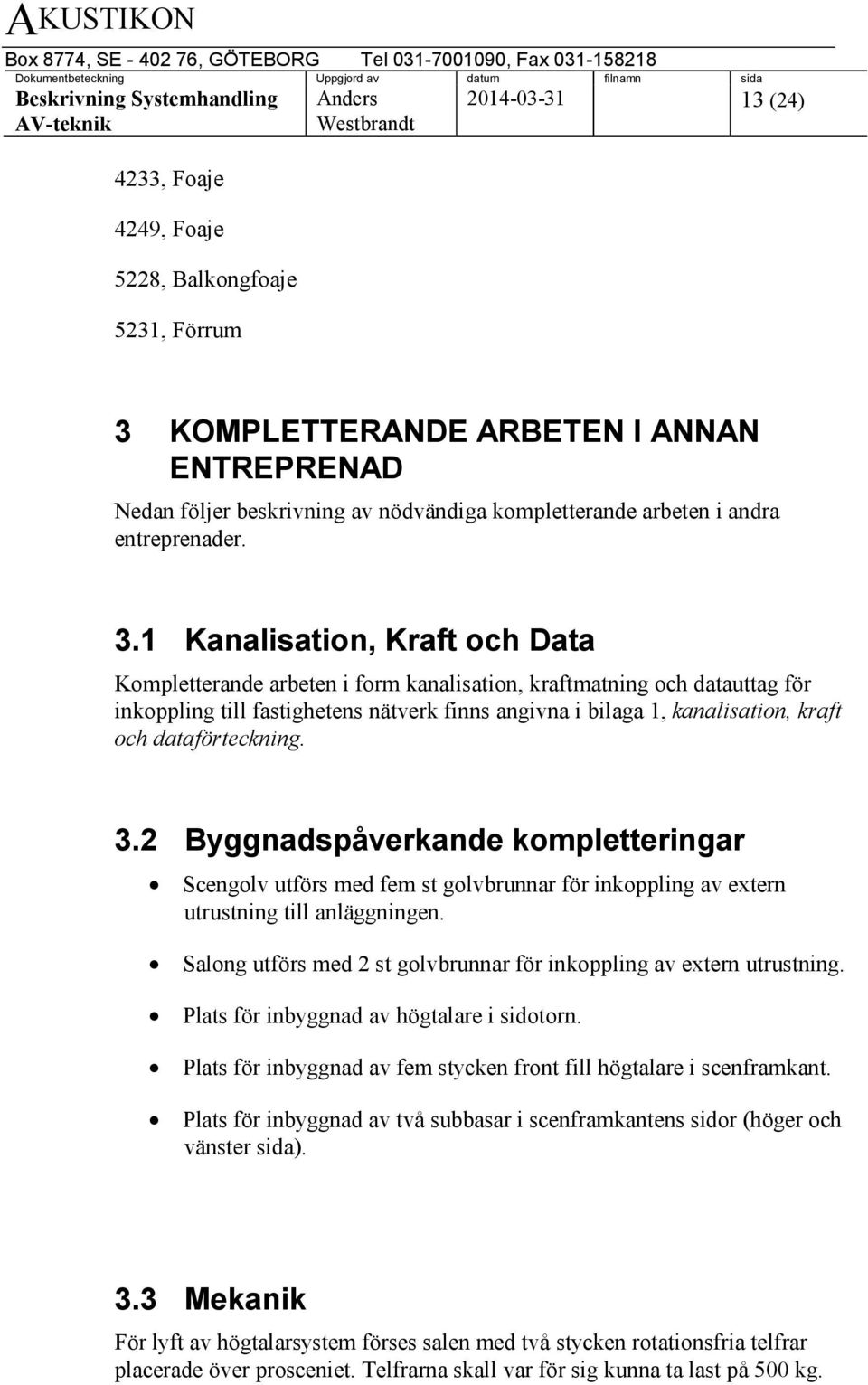

11 (24) 4233, Foaje 4249, Foaje 5228, Balkongfoaje 5231, Förrum 3 KOMPLETTERANDE ARBETEN I ANNAN ENTREPRENAD Nedan följer beskrivning av nödvändiga kompletterande arbeten i andra entreprenader. 3.1 Kanalisation, Kraft och Data Kompletterande arbeten i form kanalisation, kraftmatning och datauttag för inkoppling till fastighetens nätverk finns angivna i bilaga 1, kanalisation, kraft och dataförteckning. 3.2 Byggnadspåverkande kompletteringar Scengolv utförs med fem st golvbrunnar för inkoppling av extern utrustning till anläggningen. Salong utförs med 2 st golvbrunnar för inkoppling av extern utrustning. Plats för inbyggnad av högtalare i sidotorn. Plats för inbyggnad av fem stycken front fill högtalare i scenframkant. Plats för inbyggnad av två subbasar i scenframkantens sidor (höger och vänster sida). 3.3 Mekanik För lyft av högtalarsystem förses salen med två stycken rotationsfria telfrar placerade över prosceniet. Telfrarna skall var för sig kunna ta last på 500 kg.

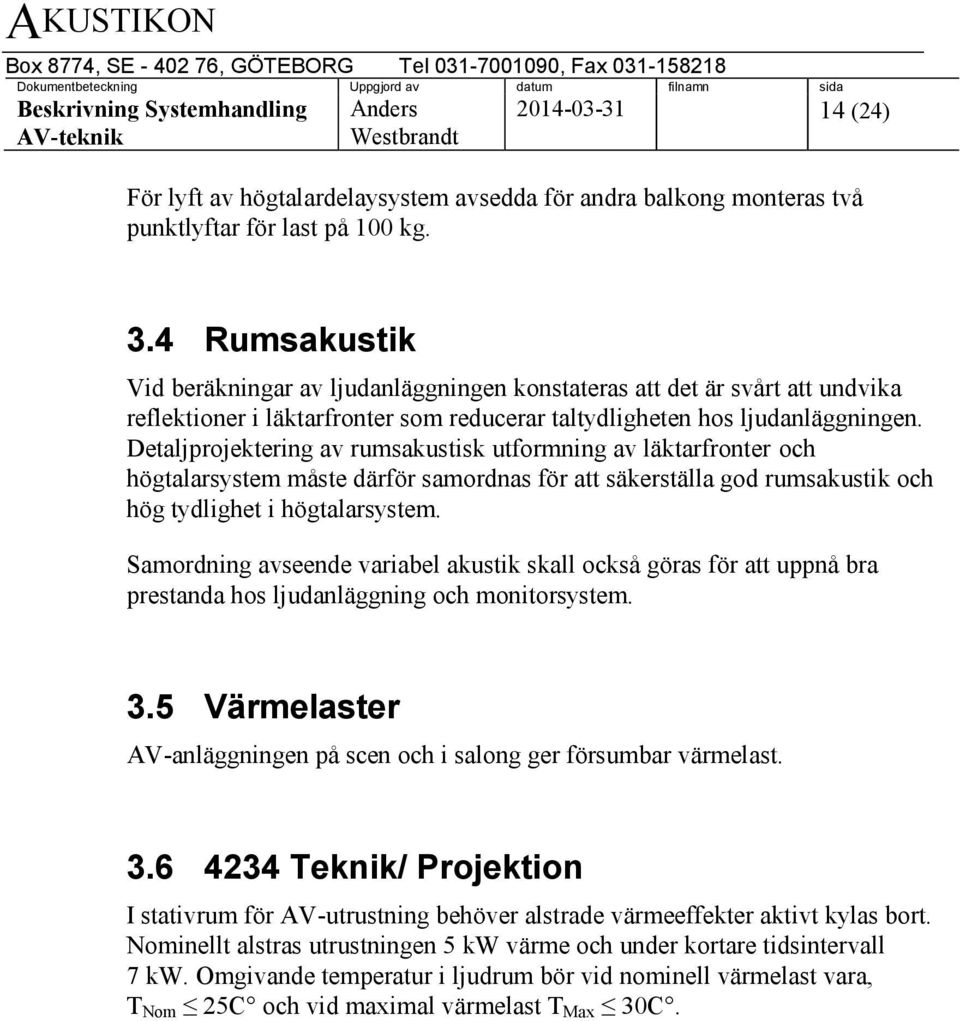

12 (24) För lyft av högtalardelaysystem avsedda för andra balkong monteras två punktlyftar för last på 100 kg. 3.4 Rumsakustik Vid beräkningar av ljudanläggningen konstateras att det är svårt att undvika reflektioner i läktarfronter som reducerar taltydligheten hos ljudanläggningen. Detaljprojektering av rumsakustisk utformning av läktarfronter och högtalarsystem måste därför samordnas för att säkerställa god rumsakustik och hög tydlighet i högtalarsystem. Samordning avseende variabel akustik skall också göras för att uppnå bra prestanda hos ljudanläggning och monitorsystem. 3.5 Värmelaster AV-anläggningen på scen och i salong ger försumbar värmelast Teknik/ Projektion I stativrum för AV-utrustning behöver alstrade värmeeffekter aktivt kylas bort. Nominellt alstras utrustningen 5 kw värme och under kortare tidsintervall 7 kw. Omgivande temperatur i ljudrum bör vid nominell värmelast vara, T Nom 25C och vid maximal värmelast T Max 30C.

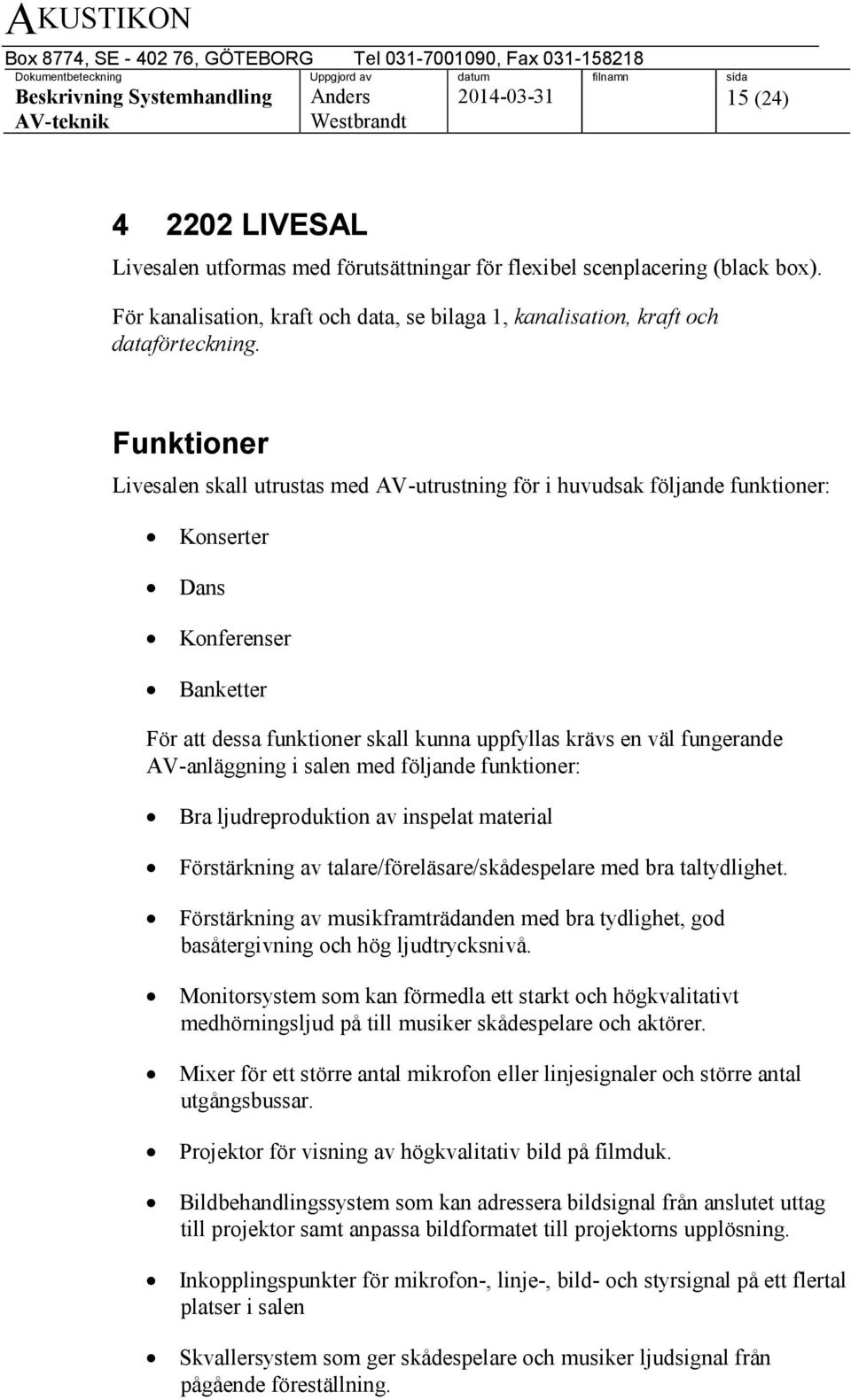

13 (24) LIVESAL Livesalen utformas med förutsättningar för flexibel scenplacering (black box). För kanalisation, kraft och data, se bilaga 1, kanalisation, kraft och dataförteckning. Funktioner Livesalen skall utrustas med AV-utrustning för i huvudsak följande funktioner: Konserter Dans Konferenser Banketter För att dessa funktioner skall kunna uppfyllas krävs en väl fungerande AV-anläggning i salen med följande funktioner: Bra ljudreproduktion av inspelat material Förstärkning av talare/föreläsare/skådespelare med bra taltydlighet. Förstärkning av musikframträdanden med bra tydlighet, god basåtergivning och hög ljudtrycksnivå. Monitorsystem som kan förmedla ett starkt och högkvalitativt medhörningsljud på till musiker skådespelare och aktörer. Mixer för ett större antal mikrofon eller linjesignaler och större antal utgångsbussar. Projektor för visning av högkvalitativ bild på filmduk. Bildbehandlingssystem som kan adressera bildsignal från anslutet uttag till projektor samt anpassa bildformatet till projektorns upplösning. Inkopplingspunkter för mikrofon-, linje-, bild- och styrsignal på ett flertal platser i salen Skvallersystem som ger skådespelare och musiker ljudsignal från pågående föreställning.

14 (24) Publikt kallningssystem som ringer in publiken till föreställning. Back Stage kallningssystem, som ringer in skådespelare och musiker till föreställning. 4.1 Högtalarsystem Högtalarsystem för publik skall ha följande elektroakustiska prestanda: Medelvärdet av STI-PA (2003) på alla publikytor om minst 0,60. Minsta värdet av STI-PA( 2003) på publikytorna skall vara minst 0,50 Medelvärdet av den maximala ljudtrycksnivån över hela lyssningsytan skall vara minst 100 dbc [50-10 khz], med crest faktor 4. Variationen i ljudtrycksnivå över lyssningsytan skall vara mindre än +/- 3 dbc Toppar Systemet skall bestå av 16 stycken aktiva line arraytoppmoduler och utrustas så att minst sex stycken separata kluster kan byggas ihop och flygas från salens tross-system. Minst fyra av topparna skall kunna användas som frontfill på scenframkant Subbasar Fyra stycken aktiva bashögtalare skall finnas för fri placering i salen. Inkoppling av signal görs via uttag i golvbrunnar Scenmonitorer För att ge stöd och tydlighet på scen anskaffas 8 st scenmonitorer av hög kvalitet. Monitorerna skall anslutas till förstärkare i lösa rack som matas med signal via golvbrunnar. Scenmonitorer skall ha följande elektroakustiska prestanda: Max SPL (on axis@ 1 m) 134 db [60Hz - 16 khz] Monitorerna skall kunna spela starkt utan återkoppling (rundgång) Scenmonitorer skall matas med 4 separata förstärkarkanaler där varje kanal skall kunna driva två monitorer parallellt.

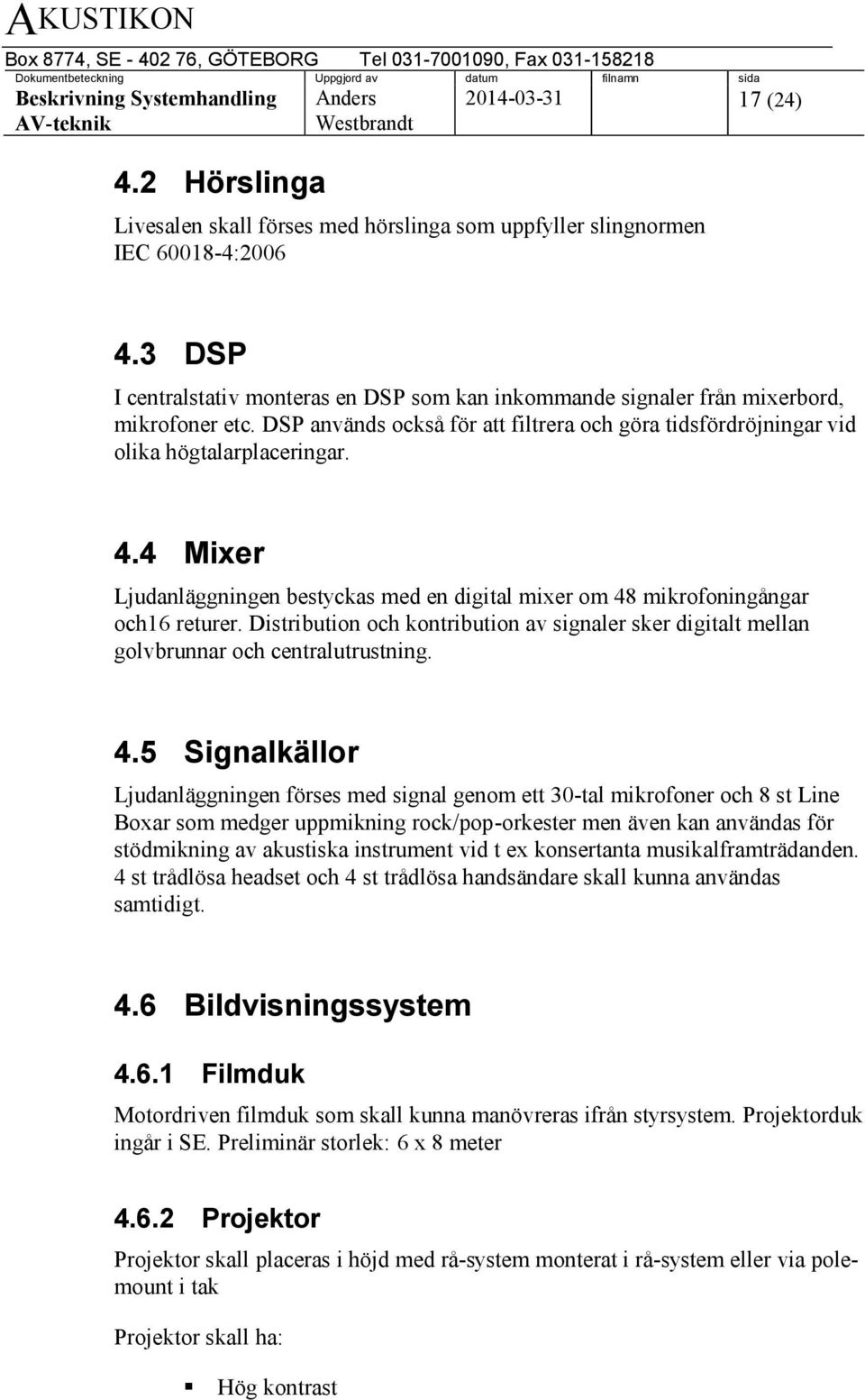

15 (24) 4.2 Hörslinga Livesalen skall förses med hörslinga som uppfyller slingnormen IEC : DSP I centralstativ monteras en DSP som kan inkommande signaler från mixerbord, mikrofoner etc. DSP används också för att filtrera och göra tidsfördröjningar vid olika högtalarplaceringar. 4.4 Mixer Ljudanläggningen bestyckas med en digital mixer om 48 mikrofoningångar och16 returer. Distribution och kontribution av signaler sker digitalt mellan golvbrunnar och centralutrustning. 4.5 Signalkällor Ljudanläggningen förses med signal genom ett 30-tal mikrofoner och 8 st Line Boxar som medger uppmikning rock/pop-orkester men även kan användas för stödmikning av akustiska instrument vid t ex konsertanta musikalframträdanden. 4 st trådlösa headset och 4 st trådlösa handsändare skall kunna användas samtidigt. 4.6 Bildvisningssystem Filmduk Motordriven filmduk som skall kunna manövreras ifrån styrsystem. Projektorduk ingår i SE. Preliminär storlek: 6 x 8 meter Projektor Projektor skall placeras i höjd med rå-system monterat i rå-system eller via polemount i tak Projektor skall ha: Hög kontrast

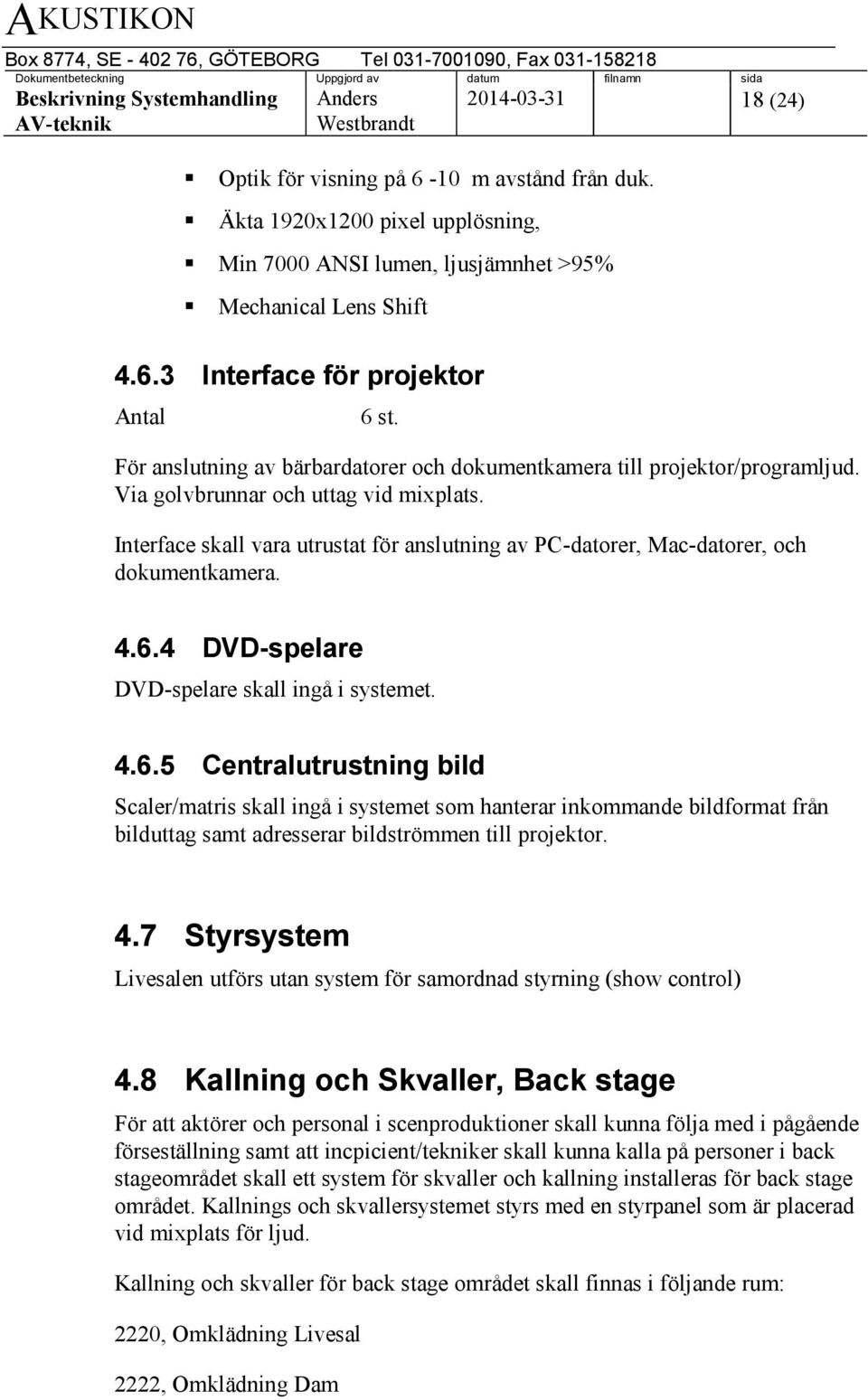

16 (24) Optik för visning på 6-10 m avstånd från duk. Äkta 1920x1200 pixel upplösning, Min 7000 ANSI lumen, ljusjämnhet >95% Mechanical Lens Shift Interface för projektor Antal 6 st. För anslutning av bärbardatorer och dokumentkamera till projektor/programljud. Via golvbrunnar och uttag vid mixplats. Interface skall vara utrustat för anslutning av PC-datorer, Mac-datorer, och dokumentkamera DVD-spelare DVD-spelare skall ingå i systemet Centralutrustning bild Scaler/matris skall ingå i systemet som hanterar inkommande bildformat från bilduttag samt adresserar bildströmmen till projektor. 4.7 Styrsystem Livesalen utförs utan system för samordnad styrning (show control) 4.8 Kallning och Skvaller, Back stage För att aktörer och personal i scenproduktioner skall kunna följa med i pågående förseställning samt att incpicient/tekniker skall kunna kalla på personer i back stageområdet skall ett system för skvaller och kallning installeras för back stage området. Kallnings och skvallersystemet styrs med en styrpanel som är placerad vid mixplats för ljud. Kallning och skvaller för back stage området skall finnas i följande rum: 2220, Omklädning Livesal 2222, Omklädning Dam

17 (24) 2224, Omklädning Herr 4.9 Kallning och Skvaller, Foaje och salong För att kunna ringa in till föreställning samt ge skvaller från pågående föreställning i publikområdet utanför Livesalen skall ett skvaller och kallningssystem installeras. Kallnings och skvallersystemet styrs med en styrpanel som är placerad vid mixplats för ljud. Kallning och skvaller för publikt området skall finnas i följande rum: 2002, Entrehall , Avenyn 2009, Förrum 2018, Förrum. 2022, Restaurang 2201, Foajé Livesal UNGDOM, FILM, TEATER För kanalisation, kraft och data, se bilaga 1, kanalisation, kraft och dataförteckning. Funktioner Utrustas med AV-utrustning för i huvudsak följande funktioner: Visning av bild från dator, DVD, BlueRay. Uppspelning av ljud från dator, DVD, BlueRay. 5.1 Filmduk Fast filmduk med bredd om ca 4 m och höjd om ca 2 m.

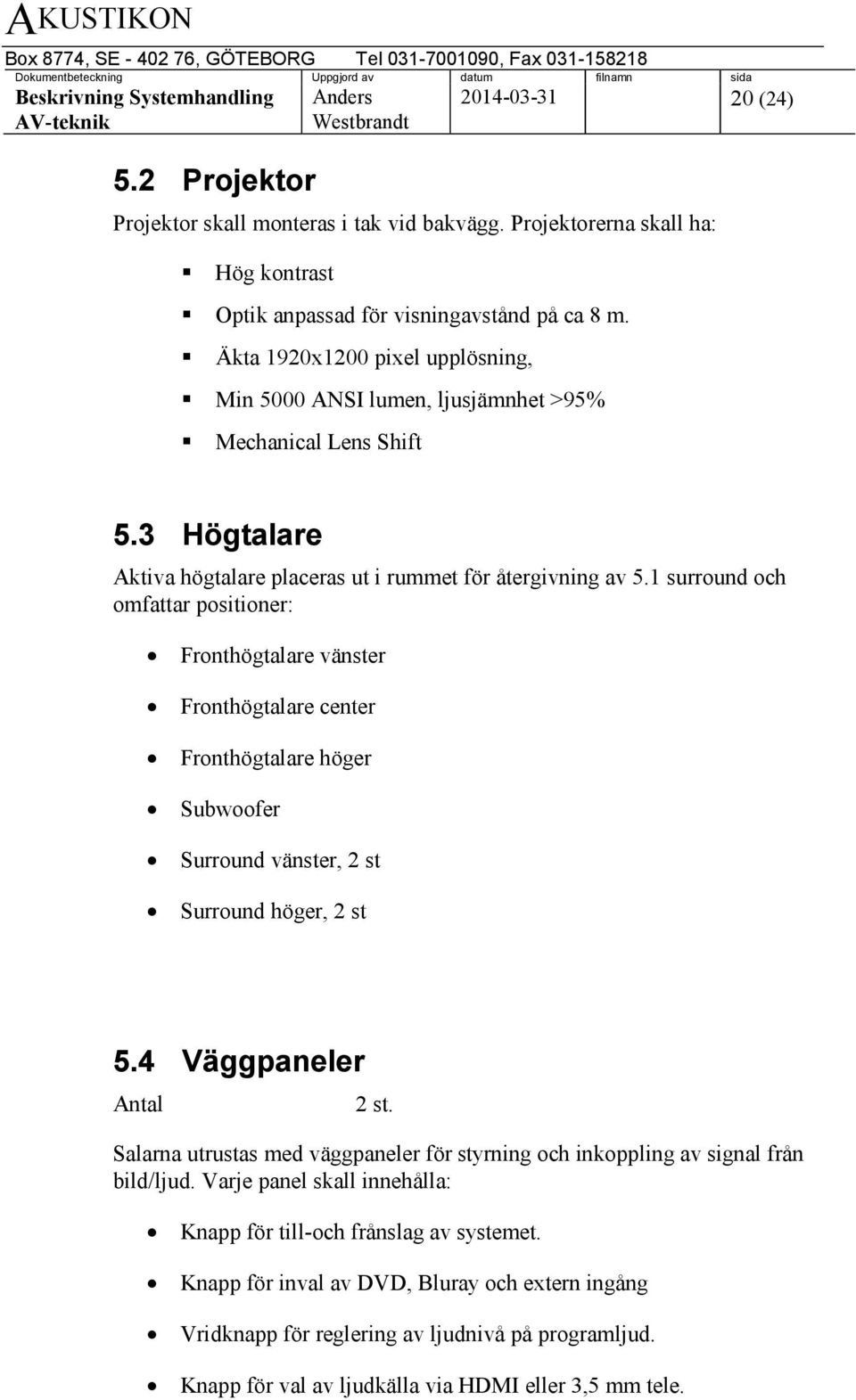

18 (24) 5.2 Projektor Projektor skall monteras i tak vid bakvägg. Projektorerna skall ha: Hög kontrast Optik anpassad för visningavstånd på ca 8 m. Äkta 1920x1200 pixel upplösning, Min 5000 ANSI lumen, ljusjämnhet >95% Mechanical Lens Shift 5.3 Högtalare Aktiva högtalare placeras ut i rummet för återgivning av 5.1 surround och omfattar positioner: Fronthögtalare vänster Fronthögtalare center Fronthögtalare höger Subwoofer Surround vänster, 2 st Surround höger, 2 st 5.4 Väggpaneler Antal 2 st. Salarna utrustas med väggpaneler för styrning och inkoppling av signal från bild/ljud. Varje panel skall innehålla: Knapp för till-och frånslag av systemet. Knapp för inval av DVD, Bluray och extern ingång Vridknapp för reglering av ljudnivå på programljud. Knapp för val av ljudkälla via HDMI eller 3,5 mm tele.

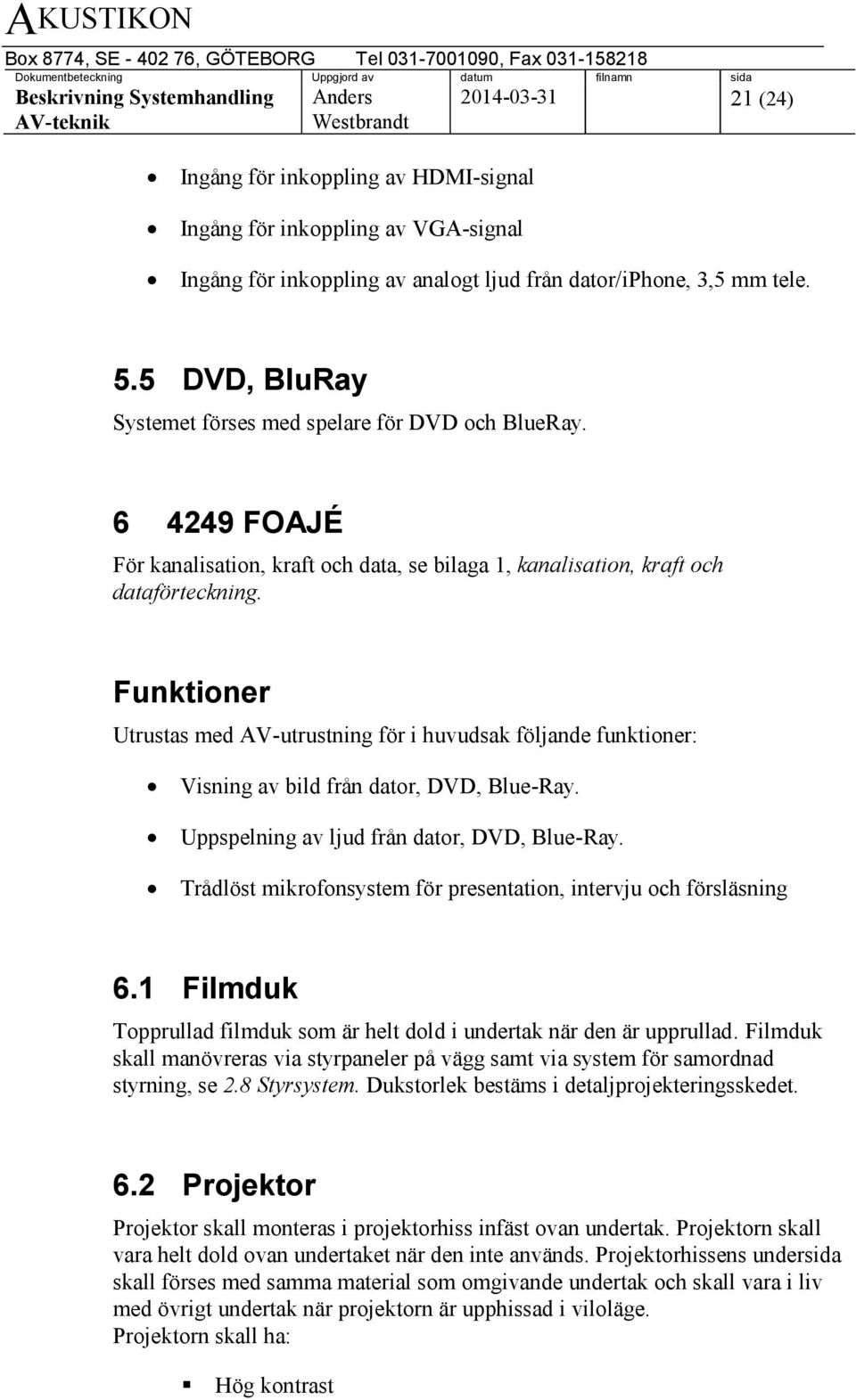

19 (24) Ingång för inkoppling av HDMI-signal Ingång för inkoppling av VGA-signal Ingång för inkoppling av analogt ljud från dator/iphone, 3,5 mm tele. 5.5 DVD, BluRay Systemet förses med spelare för DVD och BlueRay FOAJÉ För kanalisation, kraft och data, se bilaga 1, kanalisation, kraft och dataförteckning. Funktioner Utrustas med AV-utrustning för i huvudsak följande funktioner: Visning av bild från dator, DVD, Blue-Ray. Uppspelning av ljud från dator, DVD, Blue-Ray. Trådlöst mikrofonsystem för presentation, intervju och försläsning 6.1 Filmduk Topprullad filmduk som är helt dold i undertak när den är upprullad. Filmduk skall manövreras via styrpaneler på vägg samt via system för samordnad styrning, se 2.8 Styrsystem. Dukstorlek bestäms i detaljprojekteringsskedet. 6.2 Projektor Projektor skall monteras i projektorhiss infäst ovan undertak. Projektorn skall vara helt dold ovan undertaket när den inte används. Projektorhissens undersida skall förses med samma material som omgivande undertak och skall vara i liv med övrigt undertak när projektorn är upphissad i viloläge. Projektorn skall ha: Hög kontrast

20 (24) Optik anpassad för aktuellt visningavstånd. Äkta 1920x1200 pixel upplösning, Min 6000 ANSI lumen, ljusjämnhet >95% Mechanical Lens Shift 6.3 Högtalare Kallnings och skallerhögtalare för foajé används även för programljud och trådlösa mikrofonsystem. 6.4 Väggpaneler Antal 2 st. Salen utrustas med väggpaneler för styrning och inkoppling av signal från bild/ljud och trådlösa mikrofonter. Varje panel skall innehålla: Knapp för till-och frånslag av systemet. Knapp för inval av DVD, Bluray och extern ingång Vridknapp för reglering av ljudnivå på programljud. Vridknapp för reglering av ljudnivå på trådlös headsetmikrofon. Vridknapp för reglering av ljudnivå på trådlös handmikrofon Knapp för val av ljudkälla via HDMI eller 3,5 mm tele. Ingång för inkoppling av HDMI-signal Ingång för inkoppling av VGA-signal Ingång för inkoppling av analogt ljud från dator/iphone, 3,5 mm tele. 6.5 Trådlöst mikrofonsystem Salarna förses med ett trådlöst headset och en trådlös handsändare som skall kunna användas samtidigt i hela rummet. Mottagare monteras i undertak och nödvändiga antenner externa antenner skall monteras i undertak

21 (24) , BIBLIOTEK, 3228 BIBLIOTEK/KUNSK, 4208A TEKNIKCENTRUM För kanalisation, kraft och data, se bilaga 1, kanalisation, kraft och dataförteckning. Funktioner Utrustas med AV-utrustning för i huvudsak följande funktioner: Visning av bild från dator Uppspelning av ljud från dator. 7.1 Filmduk Motordriven filmduk som skall kunna manövreras ifrån styrpaneler på vägg. Dukstorlek varierar mellan rummen. 7.2 Projektor Projektorna skall monteras i tak. Projektorerna skall ha: Hög kontrast Optik anpassad för visningavstånd från duk. Äkta 1920x1200 pixel upplösning, Min 1000 ANSI lumen per meter dukbredd, ljusjämnhet >95% Mechanical Lens Shift 7.3 Högtalare Aktiva högtalare placeras vid sidan om filmduk vid vägg/tak och kopplas in till väggpaneler.

22 (24) 7.4 Väggpaneler Antal 2 st. Salarna utrustas med väggpaneler för styrning och inkoppling av signal från bild/ljud. Varje panel skall innehålla: Knapp för till-och frånslag av systemet. Knapp för inval av DVD, Bluray och extern ingång Vridknapp för reglering av ljudnivå på programljud. Vridknapp för reglering av ljudnivå på trådlös headsetmikrofon. Vridknapp för reglering av ljudnivå på trådlös handmikrofon Knapp för val av ljudkälla via HDMI eller 3,5 mm tele. Ingång för inkoppling av HDMI-signal Ingång för inkoppling av VGA-signal Ingång för inkoppling av analogt ljud från dator/iphone, 3,5 mm tele. 7.5 Trådlöst mikrofonsystem Salarna förses med ett trådlöst headset och en trådlös handsändare som skall kunna användas samtidigt i hela rummet. Mottagare monteras i undertak och nödvändiga antenner externa antenner skall monteras i undertak

23 (24) 8 ANVISNINGAR FÖR FÖRLÄGGNING FÖR KANALSIATION Kabelstegar och tomrör avsedda signalkablage skall vara förlagda på ett avstånd av minst 400mm när dessa förläggs parallellt med kraftkablage eller dimmrad kraft. Kraftkablar och signalkanalisation kan korsas utan risk för störningar i signalkablage.

24 (24) 9 BILAGOR Bilaga 1, kanalisation, kraft och dataförteckning.
