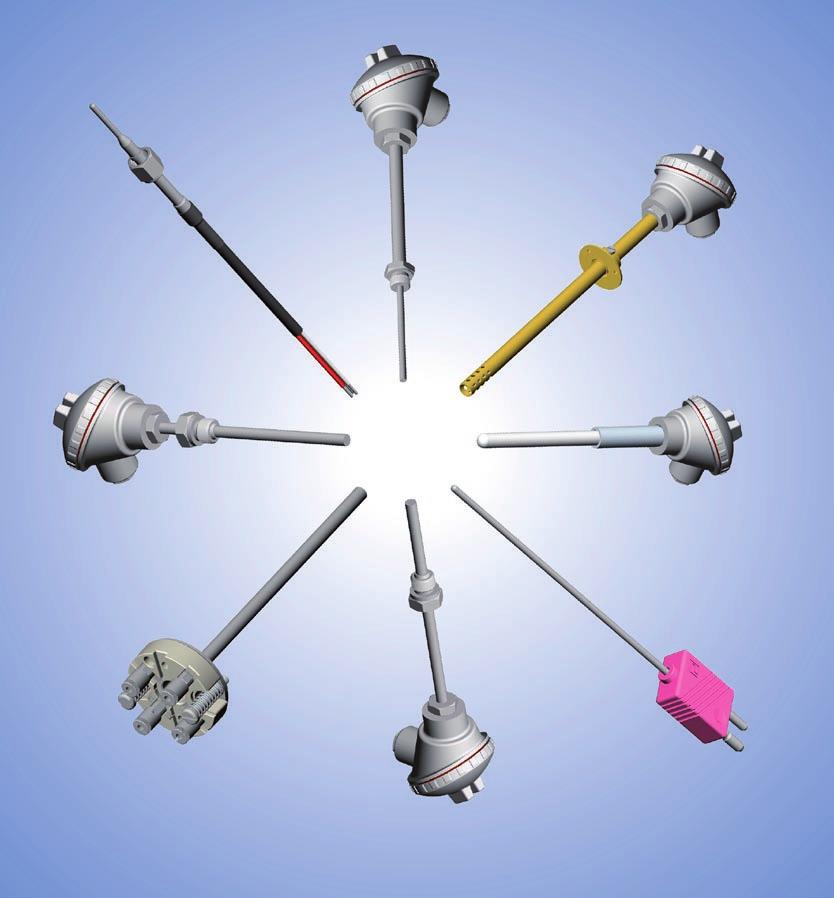

1 Lagerförda temperaturgivare Fakta om Pentronic Pentronic är en av Europas största tillverkare av industriella temperaturgivare. I Skandinavien är Pentronic den ledande leverantören av utrustning för temperaturmätning till industri, forskning och utbildning. Stort produktsortiment från lager och flexibel tillverkningskapacitet. Mer än 30 års erfarenhet av att konstruera temperaturgivare efter kundönskemål. Leverantör till världsledande maskinbyggare inom livsmedel, förpackning, medicinsk teknologi, process- och stålindustri samt motorutveckling och kraftindustri. Eget ackrediterat laboratorium för opartisk kalibrering och mätning av temperatur (ISO 17025). Pentronics kvalitets- och miljöledningssystem är certifierade enligt ISO 9001 respektive ISO Broschyren visar ett urval av Pentronics lagerhållna givare. Dessa kan normalt levereras omgående. Om du inte finner det du söker i urvalet kontakta oss. Vi har flera varianter och om du har speciella krav kan vi föreslå lämpliga lösningar. Vi har även kompletterande komponenter till temperaturgivare: Mätvärdesomvandlare (transmittrar) Kablar, kontakter och paneler Fästdetaljer för givare som genomföringar, flänsar och dykfickor Kalibreringstjänster och -utrustning Utbildning i kalibrering och mätning av temperatur Se eller ring oss på telefon

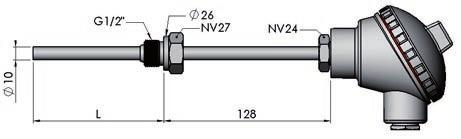

2 Givare enligt DIN form B enligt DIN form B Lång hals Lagerförd modell 7931: Lagerförd modell 81093: Termoelement typ K Armatur med utbytbar mätinsats Ø 6 mm med enkelt fyrtrådskopplat, trådlindat mätelement. Skyddsrörsmaterial i armatur och mätinsats i syrafast rostfritt stål. Modifierad för säkrare och snabbare mätresultat genom metallisk värmeöverföring i spetsen till mätelementet. Max spetstemperatur 600 C. Alternativt kan armaturen förses med mätinsats av termoelement typ K. Denna variant är särskilt lämplig vid hård mekanisk påverkan och högre temperatur. Fria ledare (kan senare kompletteras med transmitter eller plint) Samtliga -givare uppfyller IEC klass A och termoelement IEC Protokoll (EN b) med provningsresultat vid 0 C för och 100 C för termoelement kan hämtas Tredjepartsgodkännande ÅF: K angående tillåtet tryck och temperatur på yttre skyddsrör. Se vidare pdf-datablad på Spetslängd L, mm Mätinsatslängd, mm Artikelnr komplett givare T-e typ K Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Kort hals Lagerförd modell 7932 Armatur med utbytbar mätinsats Ø 6 mm med enkelt fyrtrådskopplat, trådlindat mätelement. Skyddsrörsmaterial i armatur och mätinsats i syrafast rostfritt stål. Modifierad för säkrare och snabbare mätresultat genom metallisk värmeöverföring i spetsen till mätelementet. Max spetstemperatur 600 C. Fria ledare (kan senare kompletteras med transmitter eller plint) Samtliga -givare uppfyller IEC klass A. Protokoll Tredjepartsgodkännande ÅF: K angående tillåtet tryck och temperatur på yttre skyddsrör. Se vidare pdf-datablad på Spetslängd, L, mm Mätinsatslängd, mm komplett givare Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Se Ledning för anslutning av på Se Ledning för anslutning av på

3 Givare enligt DIN form D för montering i befintlig dykficka Dykficka och svetsstuts enligt DIN form D Modell Modell Lagerförd modell 7941: Lagerförd modell 81083: Termoelement typ K Armatur med utbytbar mätinsats Ø 6 mm med enkelt fyrtrådskopplat, trådlindat mätelement. Skyddsrörsmaterial i armatur och mätinsats i syrafast rostfritt stål. Modifierad för säkrare och snabbare mätresultat genom metallisk värmeöverföring i spetsen till mätelementet. Max spetstemperatur 600 C. Alternativt kan armaturen förses med mätinsats av termoelement typ K. Denna variant är särskilt lämplig vid hård mekanisk påverkan och högre temperatur. Fria ledare (kan senare kompletteras med transmitter eller plint) Samtliga -givare uppfyller IEC klass A och termoelement IEC Protokoll (EN b) med provningsresultat vid 0 C för och 100 C för termoelement kan hämtas Typ Längd, L, mm Mätinsatslängd, mm Artikelnr komplett exkl ficka T-e typ K D Fria ledare D Transmitter D Plint D2/D Fria ledare D2/D Transmitter D2/D Plint D Fria ledare D Transmitter D Plint Skyddsficka och svetsstuts. Se vidstående produkt. Se Ledning för anslutning av på Lagerförda modeller resp Helsvarvad skyddsficka respektive svetsstuts. Mått, se pdfdatablad på Materialcertifikat av typ EN b medföljer skyddsficka och svetsstuts. Tredjepartsgodkännande ÅF: K angående tillåtet tryck och temperatur på yttre skyddsrör. Se vidare pdf-datablad på dykficka DIN form D Material D1 EN D2 EN D4 EN D5 EN D1 EN D2 EN D4 EN D5 EN D1 EN D2 EN D4 EN D5 EN svetsstuts DIN form D Material D1, D2 EN D4, D5 EN D1, D2 EN D4, D5 EN D1, D2 EN D4, D5 EN

4 Mätinsats för DIN form B och D Fria ledare... Plint... Transmitter... Lagerförd modell 7264: / Lagerförd modell 8104: Termoelement typ K Enkelt fyrtrådskopplat, trådlindat mätelement inbyggt i metallmantlad kabel (max 600 C) med diameter 6 mm. Mätinsats med termoelement typ K är särskilt lämplig vid hård mekanisk påverkan och för högre temperatur. Fria ledare (kan senare kompletteras med transmitter eller plint) Samtliga -givare uppfyller IEC klass A och termoelement IEC Protokoll (EN b) med provningsresultat vid 0 C för och 100 C för termoelement kan hämtas L, mm Passar modell T-e typ K 175 Fria ledare 7932, L= Transmitter 7932, L= Plint 7932, L= Fria ledare 7932, L= Transmitter 7932, L= Plint 7932, L= Fria ledare 7931, L= Transmitter 7931, L= Plint 7931, L= Fria ledare 7931, L=160; D Transmitter 7931, L=160; D Plint 7931, L=160; D Fria ledare 7932, L= Transmitter 7932, L= Plint 7932, L= Fria ledare D2, D Transmitter D2, D Plint D2, D Fria ledare 7931, L= Transmitter 7931, L= Plint 7931, L= Fria ledare D Transmitter D Plint D Fria ledare 7932, L= Transmitter 7932, L= Plint 7932, L= Fria ledare 7931, L= Transmitter 7931, L= Plint 7931, L=

5 för yttemperatur för luftkanaler Lagerförd modell Lagerförd modell 7907 Fyrtrådskopplat Pt 100 mätelement monterat i mässingskropp 5 x 5 x 30 mm. Monteringshål Ø 4 mm. Max temperatur 150 C. 3 meter FEP-isolerad ledning med fria ledare för anslutning. Max förläggningstemperatur 200 C. Lagerförd artikel Andra lagerförda varianter se i M6-bult Pt 100 mätelement monterat i mätinsats som omges av ett yttre skyddsrör Ø 15 x 300 mm som är gulkromaterat samt perforerat i spetsen. Det yttre skyddsröret tjänar som skydd mot strålningsvärme. Insticksdjupet regleras med en flyttbar fläns. Max spetstemperatur 300 C. på fyrpolig plint. Samtliga -givare uppfyller IEC klass A. Protokoll Lagerförd artikel : Se Ledning för anslutning av på för montering utomhus Lagerförd modell 7950 mätelement inborrat i M6 x 20-bult där gängan utgör processanslutning. Anslutning med fyrtråds FEP-kabel med fria ledare. Kabellängd 3000 mm. Max temperatur i bult 150 C. Max förläggningstemperatur för anslutningskabeln 200 C. Lagerförd artikel Lagerförd modell Pt 100 mätelement monterat i skyddsrör. Detta är i sin tur skärmat av ett öppet, perforerat rör. Givaren är monterad på en standarddosa av lättmetall. 4-trådsanslutning på kopplingsplint. Plinten kan i efterhand bytas mot transmitter. Samtliga -givare uppfyller IEC klass A. Protokoll Lagerförd artikel Se Ledning för anslutning av på

6 för montering i rör för montering i rör Lagerförd modell 7914 Pt 100 mätelement monterat i svarvad skyddsficka i syrafast rostfritt stål. Användes för mätning i rör med hygienkrav, t.ex. inom livsmedelsindustrin. Max temperatur 150 C. Tretråds alternativt fyrtråds signalanslutning med fria ledare. Processanslutning genom särskilt säte, alternativt dykficka. Se nedan. 1. Givartypen vid montage i säte är certifierad enligt EHEDG. För mer information se hemsidan. 2. Samtliga -givare uppfyller IEC klass A. Protokoll Produkt Kabellängd, L, m Tretråds Tretråds Fyrtråds Fyrtråds Processanslutning för modell 7914 och 7960 Säte för insvetsning på rör med olika radier, R. För omonterad givare finns blindplugg som tätning. Lagerförd modell 7960 Lika modell 7914 men försedd med tretråds signalanslutning via kopplingshuvud. Processanslutning via insvetsad dykficka alternativt säte. Lämplig där krav på hygien föreligger. Max temperatur 200 C. Fria ledare (kan senare kompletteras med transmitter eller plint) Givartypen vid montage i säte är certifierad enligt EHEDG. För mer information se hemsidan. 2. Samtliga -givare uppfyller IEC klass A. Protokoll Fria ledare Transmitter Plint Se Ledning för anslutning av på Säte Blindplugg Dykficka Lagerförda tillbehör för modell 7914 och 7960 Tillbehör Sätesradie, R, mm Säte R = plan Säte R = 14 mm Säte R = 19 mm Blindplugg Dykficka, spets Ø5 x 20 mm Om jag inte kan använda fyrtrådskoppling Lagerhållna är normalt gjorda för fyrtrådsinstrument. Du kan lätt anpassa till tre- och tvåtrådskoppling genom följande anvisningar. Tretråd: Uteslut en godtycklig ledare eller terminal. Obs! Parallellkoppla inte den uteslutna med kvarvarande ledare. Tvåtråd: Parallellkoppla ledarna eller terminalerna parvis på ömse sidor om -elementet. Obs! Långa ledare ger oftast stort mätfel, därför parallellkoppling. 4-tråd 3-tråd 2-tråd

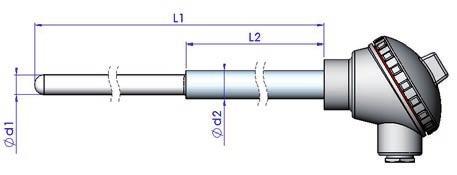

7 med triclamp Termoelement typ S i keramiskt skyddsrör Lagerförd modell 7870 Givaren är konstruerad för mätning i rör eller tankar för tillämpningar inom livsmedels- och läkemedelsindustri. Processanslutning med triclampfläns i två diametrar. Fyrtrådskopplad signalanslutning. Maxtemperatur 200 C. Fria ledare (kan senare kompletteras med transmitter eller plint) Samtliga -givare uppfyller IEC klass A. Protokoll som intygar processberörande delars material samt utförd elpolering (RA 05) medföljer produkten. Flänsdiameter Ø F, mm Komplett givare artikelnummer 25,4 Fria ledare ,4 Transmitter ,4 Plint ,5 Fria ledare ,5 Transmitter ,5 Plint Mätinsats som reservdel För båda typerna Fria ledare Se Ledning för anslutning av på Termoelement för hög temperatur (modell 8109) För temperaturer upp till omkring 1200 C lagerför vi armaturer med bottnade skyddsrör i metaller som Kanthal A1 och 353 MA för olika instickslängder. Till dessa lagerhålls mätinsatser av typerna K och N. Kontakta oss för närmare besked. Lagerförd modell 8110 Armatur bestående av högrent (C799) keramiskt skyddsrör med stålhals och signalanslutning i kopplingshuvud. Utbytbar mätinsats i högren keramik (C799) med termoelementtrådar av typ S. Spetslängd enligt L1, halslängd enligt L2. Skyddsrörsdiameter Ø d1 och halsdiameter Ø d2. Längd, L1 mm Längd, L2 mm Ø d1 / Ø d2 komplett givare / 15 Fria ledare Transmitter / 21,3 Fria ledare Transmitter Plint / 21,3 Fria ledare Transmitter Plint / 21,3 Fria ledare Transmitter Plint / 21,3 Fria ledare Transmitter Plint / 21,3 Fria ledare Passande gängmuffar Transmitter Plint Gänga Hals Ø d2, mm G1/ G1 21, Se Kablar och kontakter på Se Tillbehör temperaturgivare på för monteringstillbehör.

8 Termoelement typ K och N 8102 typ K Diameter, Ød, mm Längd, mm Typ K (grön) Lagerförd modell typ N Typ N (rosa) Manteltermoelement typ K och N för generellt bruk. Spetstemperatur pp till 1200 C, beroende på diameter och miljö. Kontakta Pentronic för närmare information. Termoelementen består av böjbar metallmantlad kabel med två ledare i hårt komprimerad magnesiumoxid. Minsta bockningsradie är 2 x Ød. Kontakten är formsprutad och färgkodad - grön för typ K och rosa för typ N. Samtliga termoelement uppfyller IEC klass 1. Protokoll (EN b) med provningsresultat vid 100 C kan hämtas Diameter, Ød, mm Längd, mm 1, , , , , , , , , , Andra dimensioner kan normalt levereras inom två veckor. Se Kablar och kontakter på Se Tillbehör temperaturgivare på för monteringstillbehör. Reservation för ändringar. Återförsäljare Pentronics produktprogram Medföljer även StopExtra 6-05 som bilaga. Temperaturgivare Kablage - kontakter - paneler Temperaturtransmittrar IR-pyrometrar Handhållna temperaturmätare Temperaturindikator Reglerutrustning Dataloggrar och skrivare Kalibreringstjänster och -utrustning Utbildningar i temperaturmätning och -kalibrering Flödesmätare Fukthalts- och tjockleksmätare Namn Företag Adress Postnr Telefon E-post Ort Fax Gunnebo Tel. +46 (0) Fax + 46 (0) info@pentronic.se
