1 Ett kassaskåp för bilen Lindfjällsvägen 18 S Onsala Nat Tfn Mobil

2 Parkeringshus för personbilar Parkering av bilar kräver, förutom den plats bilen behöver, tillfartsvägar vilket medför att konventionella parkeringsplatser för många bilar blir stora och parkeringshus blir ineffektiva. Den parkerade bilen är sårbar för skadegörelse och stöld. Med vårt system för parkeringshus minimeras bilens plats och tillfartsvägar samtidigt som bilen är helt skyddad. Parkeringshusets princip är patenterad med nr Grunden är stapling uppifrån, förberedande framplockning, sortering i rätt ordning och flexibel utplockning till bilföraren. All bokning, hantering in och ut, utplockning och betalning sker via en dator. CompactParking är Säkert Flexibelt Miljövänligt Kostnadseffektivt 2(8)

3 Säkert Bilen kan inte stjälas eller skadas i parkeringshuset. Det går inte att stjäla delar av bilen som hjul, radio och GPS. Det går inte heller att komma åt det som finns i bilen vilket är viktigt för servicemän, golfspelare, fotografer och datatekniker. Det är egentligen viktigt för alla att det som finns i bilen när du parkerar den finns kvar när du hämtar den. Bilen och vad den innehåller är säkert i CompactParking parkeringshus. Flexibelt CompactParking finns till alla utrymmen. Ett 10 m högt parkeringshus för 300 bilar kan vara 150 m långt och 8 m brett eller 53 m långt och 21 m brett. Det kan innehålla platser för bilar med olika höjd och billiga platser för långtidsparkering. Parkeringsplatserna kan utrustas för säker förvaring när inte vanliga förrådsutrymmen räcker till eller man säkert vill förvara cyklar och motorcyklar. För att minska byggnadshöjden kan parkeringshuset sänkas 6 m ner i marken eller helt under jord. Det finns inget parkeringshus som ger det som CompactParking ger Miljövänligt Parkering i huset föregås av bokning varför man redan innan resan startar vet att man får plats och när bilen skall köras in. Platsbokningen och inkörningstid samt ändringar bokas på husets hemsida eller med SMS. Systemet kan föreslå annan tid. I framtiden kommer det också bokningar att kunna göras med telefon och SMS. Då kommer lämplig körväg att kunna visas. Körning för att leta parkeringsplats upphör. Kommer du utan att ha bokat plats går det också bra om plats finns men du kan få vänta några minuter. Totalt minskar trafiken. Kostnadseffektivt Det långa huset överst på sista sidan 7 är tänkt som en bullervall mot en bullrig miljö som järnväg eller huvudväg. Det gör det möjligt att använda ytor som utan bullervallen inte har kunnat bebyggas. Ett kort hus med en markyta på 53 x 21 m vilket ger 1113 m² och rymmer 300 bilar. Ett traditionellt parkeringshus på samma yta och med samma höjd blir 65 x 17 m och rymmer 160 bilar med en ramp som en snäcka. CompactParking rymmer nästan dubbelt så många bilar. CompactParkings databokning gör att även månadsuthyrda platser kan hyras ut till andra. Vilket parkeringshus du än jämför med är CompactParking effektivare 3(8)

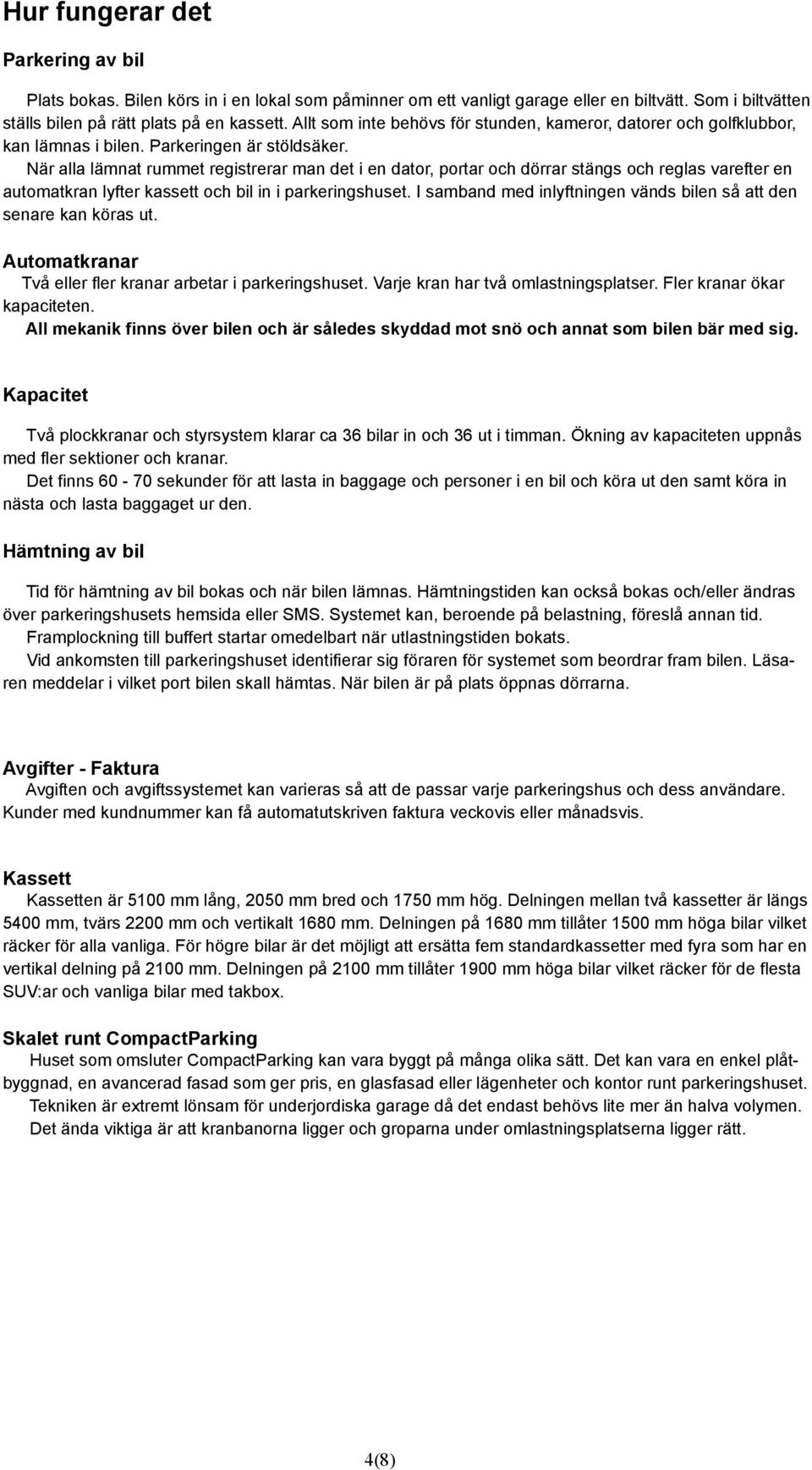

4 Hur fungerar det Parkering av bil Plats bokas. Bilen körs in i en lokal som påminner om ett vanligt garage eller en biltvätt. Som i biltvätten ställs bilen på rätt plats på en kassett. Allt som inte behövs för stunden, kameror, datorer och golfklubbor, kan lämnas i bilen. Parkeringen är stöldsäker. När alla lämnat rummet registrerar man det i en dator, portar och dörrar stängs och reglas varefter en automatkran lyfter kassett och bil in i parkeringshuset. I samband med inlyftningen vänds bilen så att den senare kan köras ut. Automatkranar Två eller fler kranar arbetar i parkeringshuset. Varje kran har två omlastningsplatser. Fler kranar ökar kapaciteten. All mekanik finns över bilen och är således skyddad mot snö och annat som bilen bär med sig. Kapacitet Två plockkranar och styrsystem klarar ca 36 bilar in och 36 ut i timman. Ökning av kapaciteten uppnås med fler sektioner och kranar. Det finns sekunder för att lasta in baggage och personer i en bil och köra ut den samt köra in nästa och lasta baggaget ur den. Hämtning av bil Tid för hämtning av bil bokas och när bilen lämnas. Hämtningstiden kan också bokas och/eller ändras över parkeringshusets hemsida eller SMS. Systemet kan, beroende på belastning, föreslå annan tid. Framplockning till buffert startar omedelbart när utlastningstiden bokats. Vid ankomsten till parkeringshuset identifierar sig föraren för systemet som beordrar fram bilen. Läsaren meddelar i vilket port bilen skall hämtas. När bilen är på plats öppnas dörrarna. Avgifter - Faktura Avgiften och avgiftssystemet kan varieras så att de passar varje parkeringshus och dess användare. Kunder med kundnummer kan få automatutskriven faktura veckovis eller månadsvis. Kassett Kassetten är 5100 mm lång, 2050 mm bred och 1750 mm hög. Delningen mellan två kassetter är längs 5400 mm, tvärs 2200 mm och vertikalt 1680 mm. Delningen på 1680 mm tillåter 1500 mm höga bilar vilket räcker för alla vanliga. För högre bilar är det möjligt att ersätta fem standardkassetter med fyra som har en vertikal delning på 2100 mm. Delningen på 2100 mm tillåter 1900 mm höga bilar vilket räcker för de flesta SUV:ar och vanliga bilar med takbox. Skalet runt CompactParking Huset som omsluter CompactParking kan vara byggt på många olika sätt. Det kan vara en enkel plåtbyggnad, en avancerad fasad som ger pris, en glasfasad eller lägenheter och kontor runt parkeringshuset. Tekniken är extremt lönsam för underjordiska garage då det endast behövs lite mer än halva volymen. Det ända viktiga är att kranbanorna ligger och groparna under omlastningsplatserna ligger rätt. 4(8)

5 Jämförelser Med mekaniska parkeringshus minimeras bilens plats och tillfartsvägar samtidigt som bilen är helt skyddad mot skadegörelse och stöld. Vi har försökt att göra en del tekniska jämförelser mellan traditionella och mekaniska parkeringshus som arbetar efter olika principer Här nedan finns några exempel 1 parkeringshus med traditionell inkörning av förare 1a 1b utan tak över översta parkeringsplanet med tak över översta parkeringsplanet 2 mekaniskt parkeringshus där bilen står på drivna plattor, 3 mekaniskt parkeringshus CompactParking där bilarna lyfts stående på en enkel platta 1 Parkeringshus med traditionell inkörning kräver en fri takhöjd på 2,1 till 2,2 meter för att vi skall kunna gå utan att taket är för nära. Bjälklagen är också förhållandevis tjocka vilket gör att måttet från ett körplan till nästa närmar sig 3 m. Det är vanligt att översta planet inte har något tak. Körande bilar och människor blandas alltid. 2 Parkeringshus som flyttar bilen med "drivna plattor" av olika konstruktion beroende på tillverkare. Tekniken att driva plattorna finns alltid under bilen vilket för våra förhållanden innebär att de utsätts för snö och smuts. Det fria höjdmåttet kan varieras beroende på vilka biltyper som skall kunna finnas i parkeringshuset. Bjälklaget kan vara förhållandevis tunt. Körande bilar och människor kan separeras. 5(8)

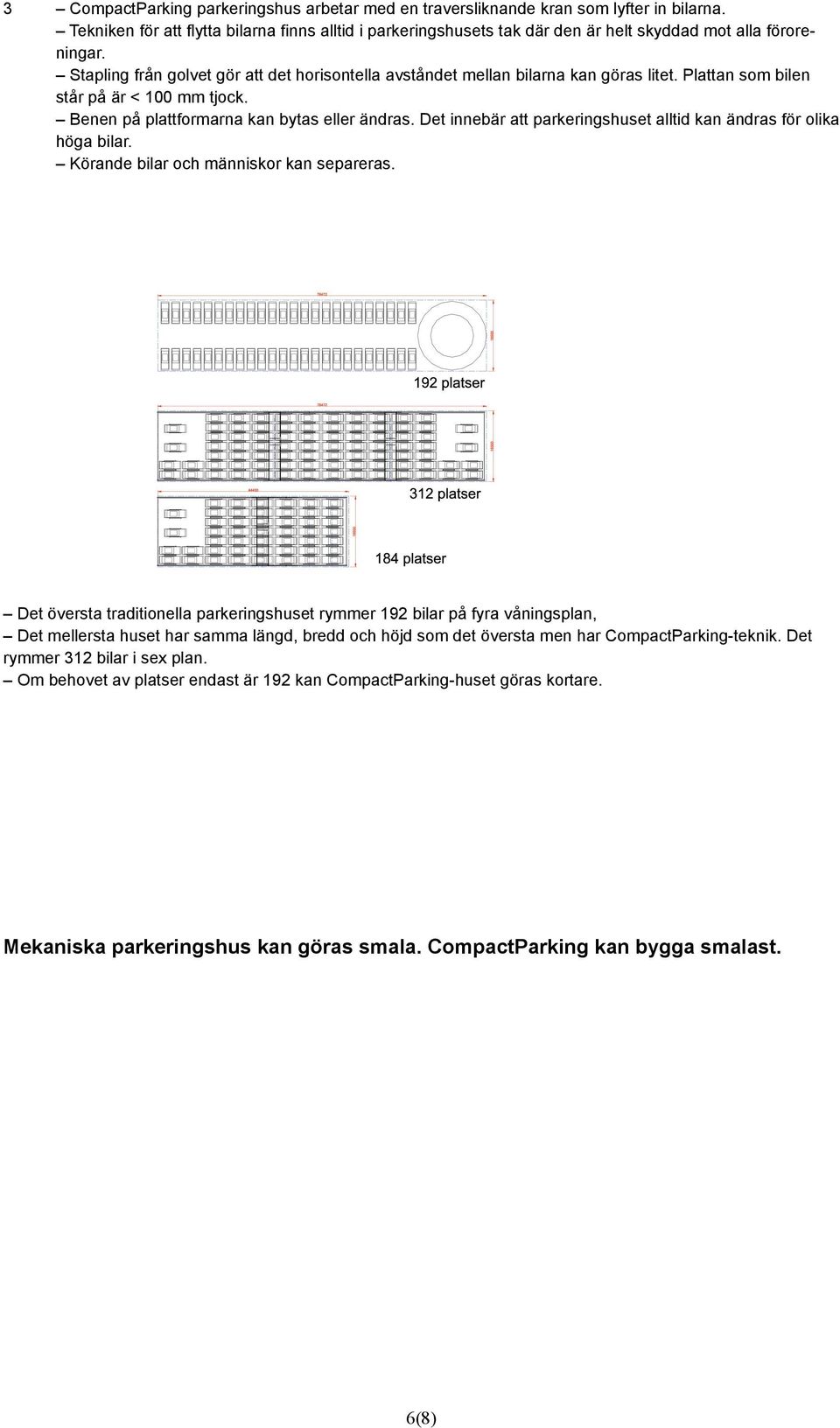

6 3 CompactParking parkeringshus arbetar med en traversliknande kran som lyfter in bilarna. Tekniken för att flytta bilarna finns alltid i parkeringshusets tak där den är helt skyddad mot alla föroreningar. Stapling från golvet gör att det horisontella avståndet mellan bilarna kan göras litet. Plattan som bilen står på är < 100 mm tjock. Benen på plattformarna kan bytas eller ändras. Det innebär att parkeringshuset alltid kan ändras för olika höga bilar. Körande bilar och människor kan separeras. Det översta traditionella parkeringshuset rymmer 192 bilar på fyra våningsplan, Det mellersta huset har samma längd, bredd och höjd som det översta men har CompactParking-teknik. Det rymmer 312 bilar i sex plan. Om behovet av platser endast är 192 kan CompactParking-huset göras kortare. Mekaniska parkeringshus kan göras smala. CompactParking kan bygga smalast. 6(8)

7 Ett endast 8 meter brett CompactParking parkeringshus som bullervall mot järnvägen Kostnader Det går inte att säga vad en parkeringsplats kostar i den ena eller den andra situationen. Ett överslag ger att en parkeringsplats i ett traditionellt parkeringshus kostar mellan 100 och SEK, i ett CompactParking parkeringshus <100 till SEK och i ett hus med drivna plattor 200 till SEK. Youtube Du kan se parkeringshus med bilarna på drivna plattor på om du söker på <Automatic parking>, <Robot parking> eller <Car parking>. Den senast upplagda är m730/index.htm 7(8)

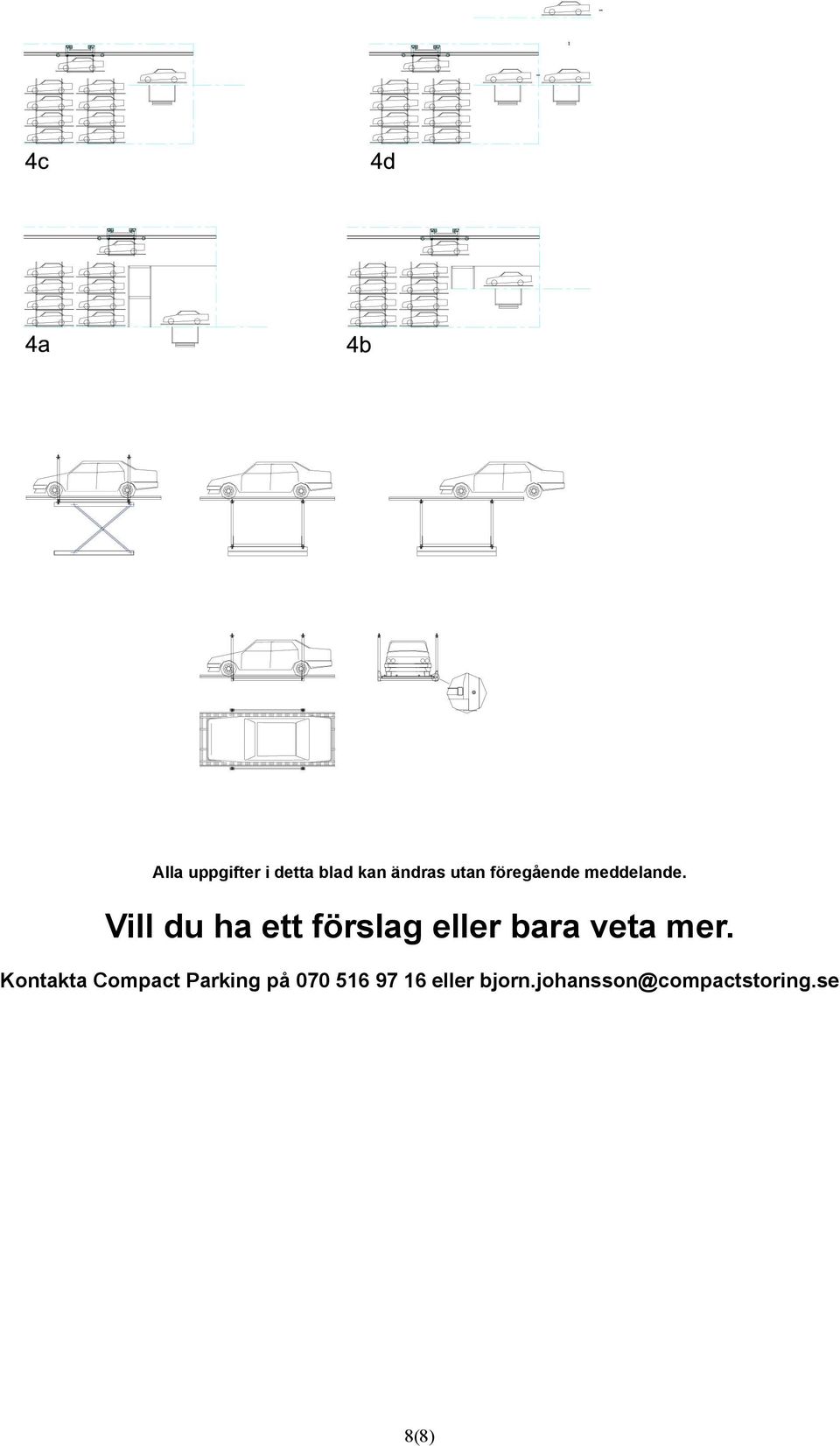

8 Alla uppgifter i detta blad kan ändras utan föregående meddelande. Vill du ha ett förslag eller bara veta mer. Kontakta Compact Parking på eller bjorn.johansson@compactstoring.se 8(8)
