1 Beskrivning Slittlinje 1 (17) Slittlinje 1250 x 5 mm Tillverkare: Fimi SpA, Italy Tillverkningsår: 1985 Innehåll 1 Allmänt Sidovy Vändkors, ingångssida Bandvagn, ingångssida Avhaspel Inledarbord med öppningskniv, Matarverk 1, Uträtningsverk Sax Centrering Matarverk 2, Stabiliseringsrulle Skärverk Karusell för skärhuvud Kanttrimverk Skrothaspel Slingbord Bromsvagn Filtbroms Rullbroms Sax Anoljningsmaskin Införingstång, brytrulle Påhaspel Bandvagn utgångssida Vändkors, utgångssida Bandvagn, emballering stora band Elutrustning Dokumentation,... 17

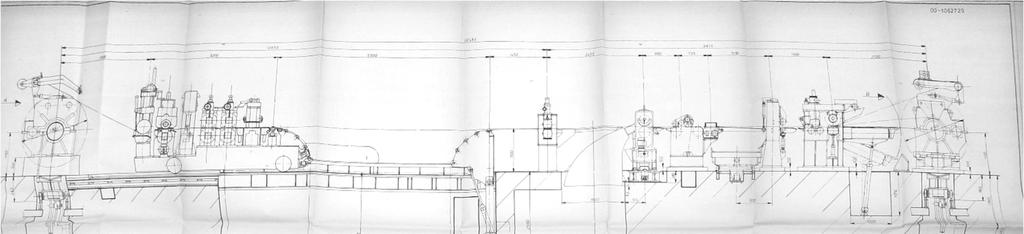

2 Beskrivning Slittlinje 2 (17) 1 Allmänt 1.1 Tekniska data Slittlinjen Material Kallvalsat stål Galvaniserat, aluzinkbelagt Målat, omålat Brottgräns: max 900 N/mm 2 Tjocklek: 0,35-5 mm Bandbredd: min mm Bandinnerdiameter: min 508/610 mm Bandytterdiameter: min mm Bandvikt max 15 ton Max antal band efter delning: Max vikt på delade band: Inmatningshastighet: 21 st 15 ton 15 m/min Linje hastighet: tjocklek < 1,5 mm m/min tjocklek 1,5 5 mm m/min Linjeriktning Från höger till vänster Elmatning: Huvudspänning 500 V, 50 Hz IT-system Manöverspänning 220 V, 50 Hz Inkommande matning 630 A 2 Sidovy Likströmsdrifter Motorer Fabrikat:Ansaldo Strömriktare Fabrikat: ASEA Hydraulutrustning: Arbetstryck 120 bar Ventiler, pumpar Fabrikat: Rexroth Pneumatik: Arbetstryck 6 bar

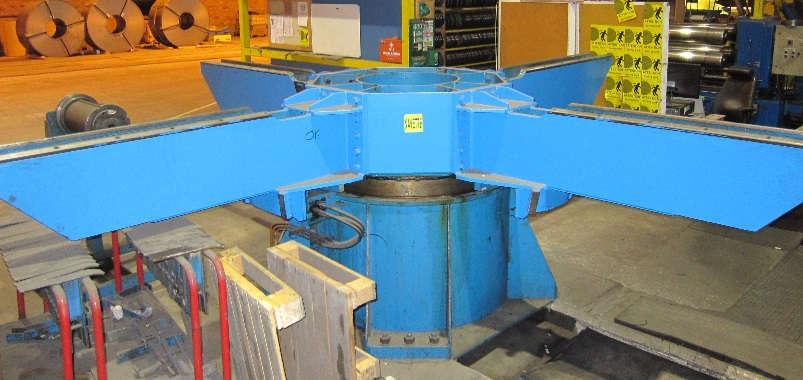

3 Beskrivning Slittlinje 3 (17) 3 Vändkors, ingångssida Kan lagra 4 band á 15 ton. Hydrauliks vridning. Banden hämtas från vändkorset med bandvagnen. 4 Bandvagn, ingångssida Bandvagnen tar banden från vändkorset till avhaspeltrumman. Bandvagnen är helt nedsänkt i golv. Den horisontella rörelsen har en slaglängd på 2000 mm och utförs med hydraulmotor som via växel driver på hjulen. Upp-ned görs med hydraulcylinder, slaglängd 900 mm. 5 Avhaspel Avhaspeln kan delas upp i följande enheter: 1. Stativ och basplatta 2. Drivsystem 3. Tillhållare 4. Bandpositioneringsplatta 5. Avhaspeltrumma 5.1 Stativ och basplatta Stativet kan på basplattan förskjutas i sida med hjälp av en hydraulcylinder, slaglängd 200 mm, för att på så sätt anpassa bandets läge till ingången på skärverket. Under drift regleras kantens position med hjälp av fotocell. 5.2 Drivsystem Drivning med likströmsmotor som vid drift styrs att hålla konstant drag i bandet, relativt det aktuella bandets tvärsnittsarea och bandets diameter.

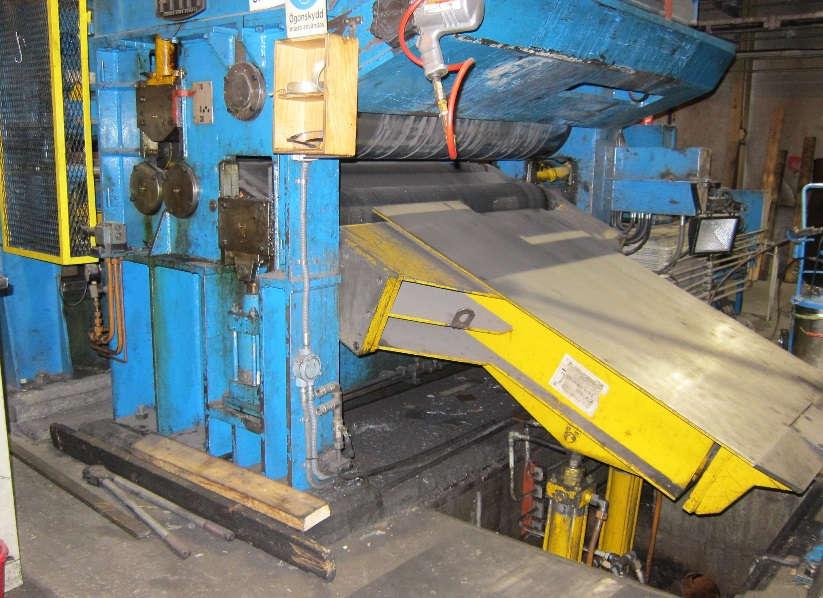

4 Beskrivning Slittlinje 4 (17) Försedd med skivbroms som används som stilleståndsbroms och vid nödstopp. 5.3 Tillhållare Tillhållaren har en gummerad rulle, Ø 250 mm. Körs upp-ned med hydraulcylinder. Rullen är driven av en hydraulmotor. Används när nytt band förs in i linjen. 5.4 Bandpositioneringsplatta Används för att positionera bandet centrerat på haspeltrumman. Positioneras med hydraulcylinder, positionen mäts med linjärpotentiometer och visas på manöverpulpet. 5.5 Avhaspeltrumma Trumman är av 4-segmenttyp med hydraulisk expansion. Mindiameter, kollapserad, 465 mm, maxdiameter, expanderad, 625 mm. 6 Inledarbord med öppningskniv, Matarverk 1, Uträtningsverk Denna maskinenhet har till uppgift att öppna bandet, leda in det till sax 1 och vidare över slinggrop till bromsvagnen. 6.1 Inledarbord Upp.ned, ut-in med hydraulcylindrar. 6.2 Matarverk 1 Övre rulle, odriven, Ø 400 mm, fungerar som brytrulle under drift. Undre rullen, Ø 205 mm, upp-ned med hydraulcylinder. 6.3 Uträtningsverk Tre rullar, Ø 180 mm, den övre upp-ned med skruvdomkrafter manövrerade av en hydraulmotor. Under frammatningen kan uträtningsverket med sina tre rullar göra viss riktning av bandet. Drivning sker med hydraulmotorer, gemensam för matarverket. Under drift kan rullar frikopplas med tandkoppling för att kunna användas och ge viss rikteffekt.

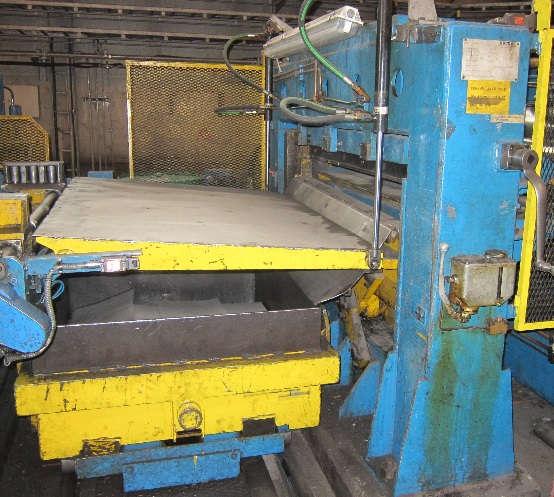

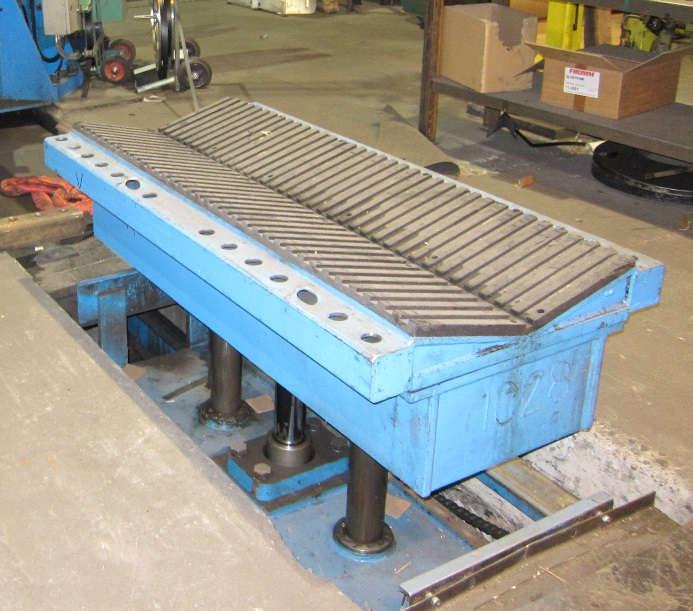

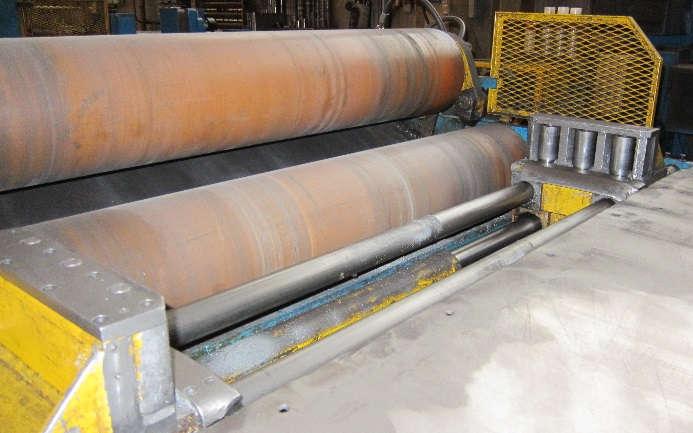

5 Beskrivning Slittlinje 5 (17) 7 Sax 1 Sax av giljotintyp, klipp med undre stålet upp-ned med hydraulcylinder. Slaglängd ca 150 mm. Saxen skall användas för att klippa bort skrot i början på bandet samt klippa bandets framkant vinkelrät med linjens centrumlinje. Klippspelet är inställbart med en justerskruv på manöversidan, detta krävs eftersom tjockleksområdet är stort, 0,35 5 mm. Sax 1 med Skrotlåda Förutom saxen består denna grupp av 1. Ändutmatningsrullar, övre rullen hydraulmotordriven, nedre rullen upp-ned med hydraulcylinder 2. Skrotlåda, drivs ut-in med hydraulcylinder. 3. Ledarbord, upp-ned med hydraulcylinder 8 Centrering Leder in och centrerar bandet till skärverket. På vardera sidan sitter tre frirullande vertikala rullar som är i direktkontakt med bandet. Dessa positioneras manuellt med handratt på manöversidan. Centreringen öppnas, under drift, med två pneumatiska cylindrar. Centrering och Matarverk 2 9 Matarverk 2, Stabiliseringsrulle Har som uppgift att underlätta införandet av bandet till skärverket och minska fladder på tunna band. Består av fyra rullar Övre rullen driven av hydraulmotor, positionering av rullarna med hydraulcylindrar.

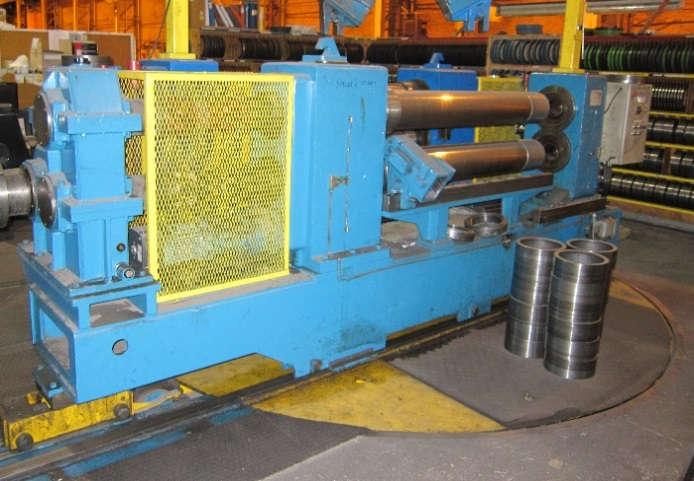

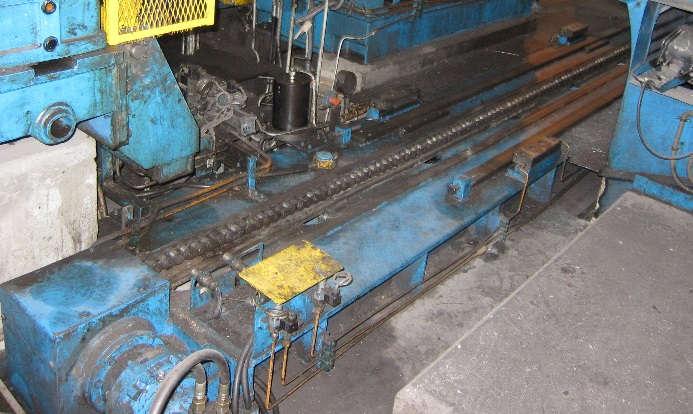

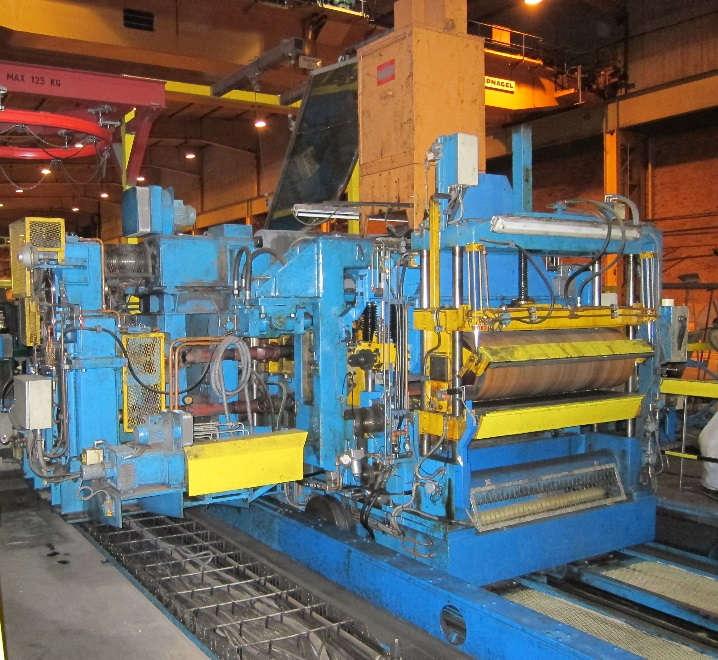

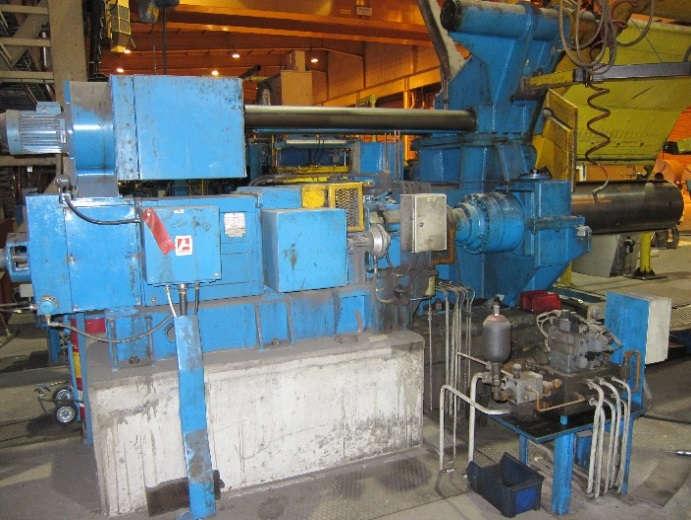

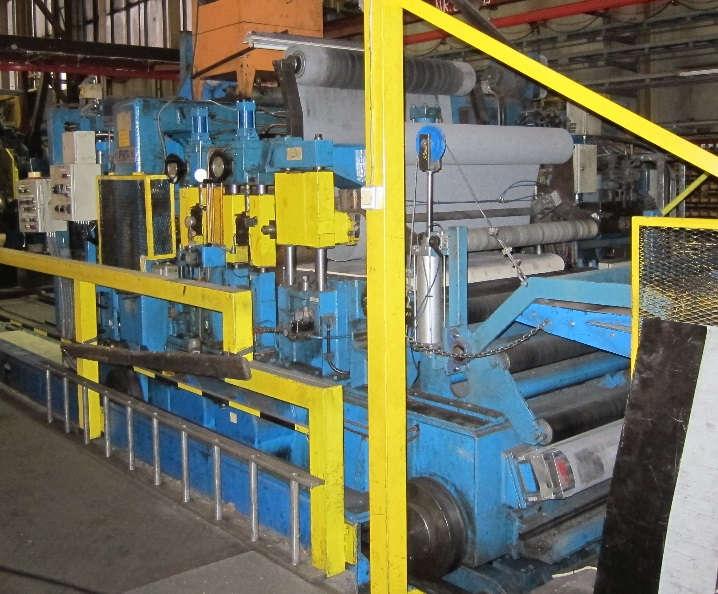

6 Beskrivning Slittlinje 6 (17) 10 Skärverk Skärverket består av 1. Drivanordning, likströmsdrift. För att snabbt byta skärhuvud är drivningen försedd med en frånkopplingsbar tandkoppling, frånkoppling med hydraulcylinder. 2. Stationärt underrede, på överdelen finns räls och hydrauliska låsanordningar för skärhuvudet. Hydraulmotordriven kedja som transporterar skärhuvudet ut - in ur linjen. 3. Skärhuvud, utbytbart, främre valsstolen kan öppnas vid skärstålsbyten. Skärverkets drivanordning Skärverkets stationära underrede Demonterbar valsstol

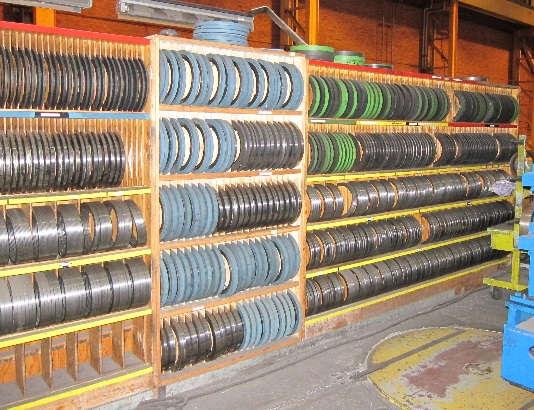

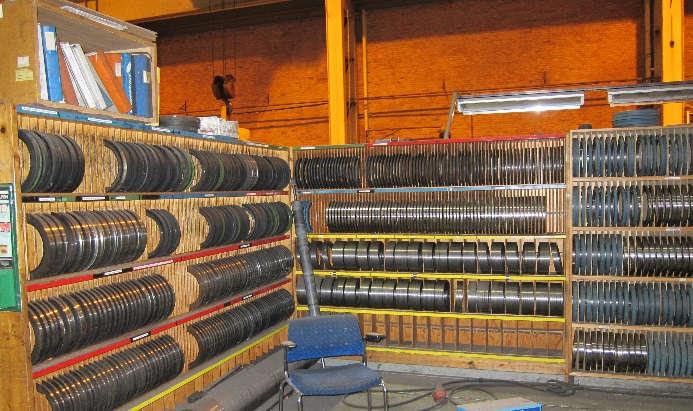

7 Beskrivning Slittlinje 7 (17) 10.1 Lager av skärstål och distansringar En betydande mängd av skärstål, distansringar och utstötarringar finns i särskilt anpassade hyllor. 11 Karusell för skärhuvud Vridbar plattform för att ta emot skärhuvudet vid uttransport från linjen. På karusellen finns plats för ett andra skärhuvud som är färdigt riggat med det nya skärprogrammet, klart att köras in i linjen. Karusellen kan vridas 180⁰, vridning sker med två hydraulmotorer. Mekanisk låsning i bägge ändlägena. 12 Kanttrimverk Har som uppgift att valsa till de skärgrader som eventuellt uppstår samt mata fram bandet till slinggropen. Består av två induktionshärdade valsar, varav den övre är rörlig upp-ned med hydraulcylinder. Drivna med likströmsmotor. Spalten mellan valsarna i stängt läge är justerbart med handratt på manöversidan. Anstånd mellan valsarna kan avläsas på skal i ratten eller på indikatorklocka.

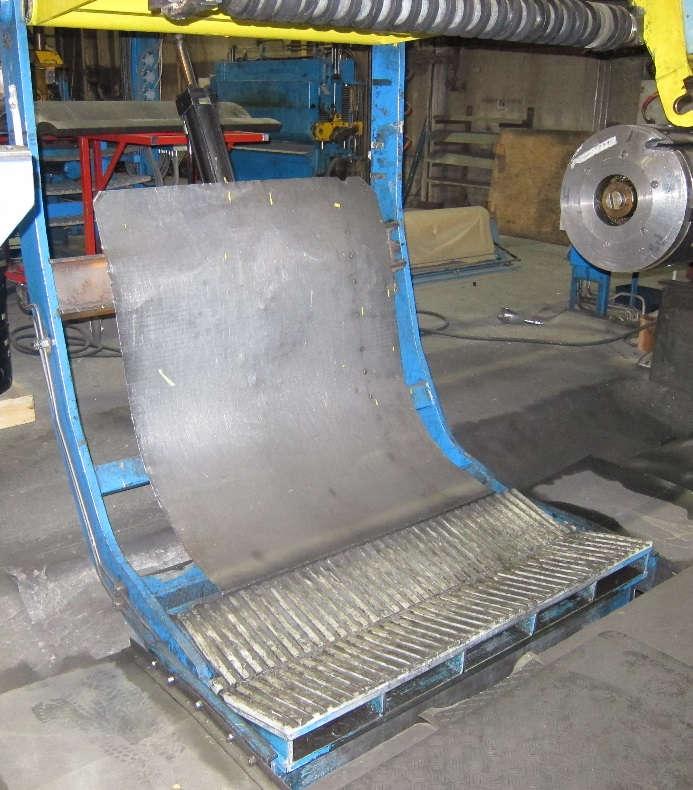

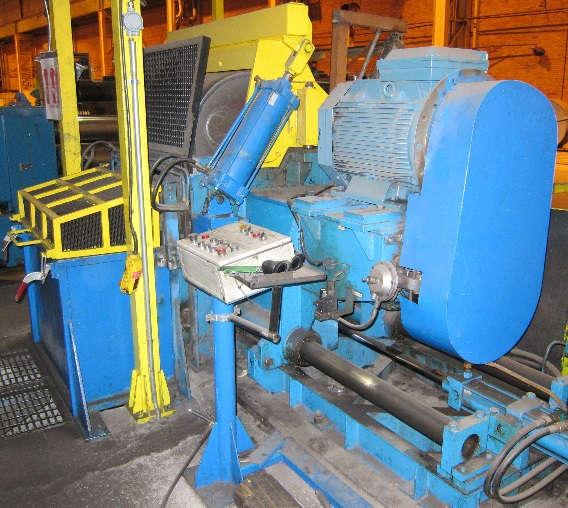

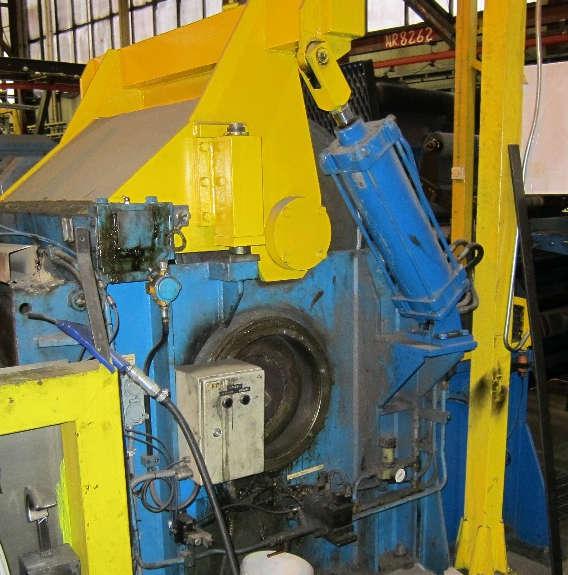

8 Beskrivning Slittlinje 8 (17) 13 Skrothaspel Drivanordingen är monterad så att den är utdragbar för att dra ur haspeldornet ur den upplindade skrotrullen. Skrotrullen ramlar då ned i en skrotlåda. Sidorörelse med hydraulcylinder. Drivning med AC-motor via reduktionsväxel och kilremstransmission. Försedd med skivbroms. En tung rulle, manövrerad upp-ned av två pneumatikcylindrar, komprimerar skrotrullen under upphasplingsförloppet. För att underlätta utmatningen av skrotrullen ökas avståndet mellan gavlarna när haspeldornet dras ur rullen.

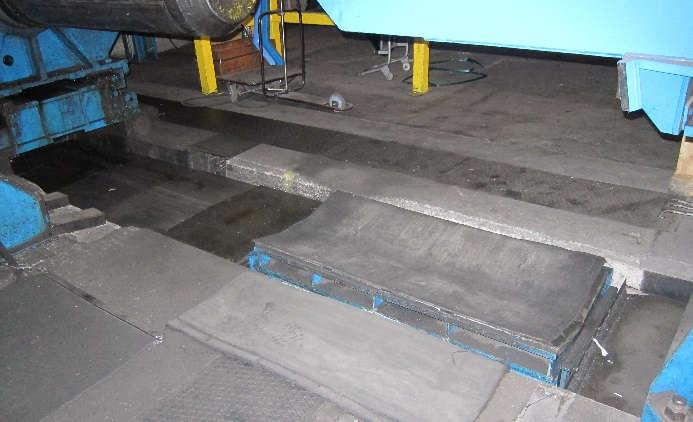

9 Beskrivning Slittlinje 9 (17) 14 Slingbord Består av två bågformade rullbord med PVC-överdragna frirullande aluminiumrullar placerade på var sin sida av slinggropen. Slingbord 1, vid ingångssidan, kan svängas ner för att tillåta bromsvagnen att gå så nära kanttrimverket som möjligt. Slingbord 2, monterat på bromsvagnen, har två separator-rullar och en permanentmagnet. Separatorrullarna är monterade på en vagn som underlättar bytet när skärprogrammet ändras. Permanentmagneten körs till-från med hydraulcylinder. 15 Bromsvagn På vagnen finns följande maskiner: 1. Slingbord 2 2. Filtbroms 3. Rullbroms 1 o 2 4. Sax 2 5. Anoljningsmaskin 6. Införingstång, brytrulle Bromsvagn, manöversida Bromsvagnens uppgift är att föra fram bandändarna från kanttrimverk till påhaspel. Den gör det också möjligt att haspla upp tunna band utan att använda separatorarmen på påhaspeln. Då är vagnen positionerad nära påhaspeltrumman och backas bak allteftersom bandringens diameter växer. Tjockare band än 1,5 mm uppphasplas med låst vagn. Låsning sker med hydrauliskt manövrerade pinnar. El, hydraulik och pneumatik matas fram till vagnen ia en kabelkedja på drivsidan av vagnen. 1Bromsvagn, drivsida

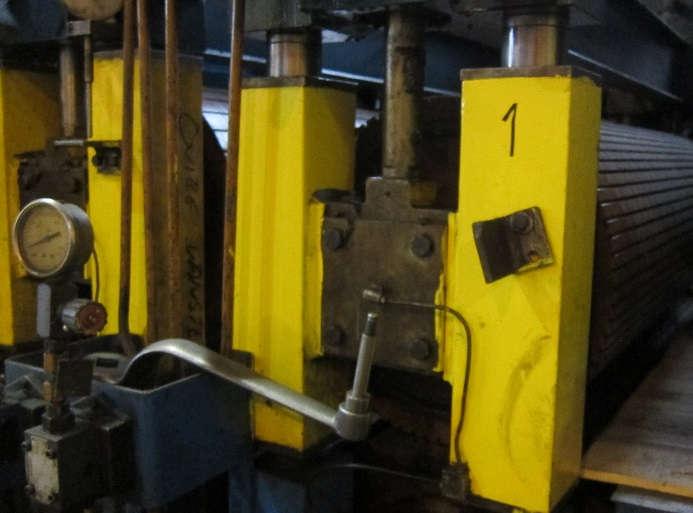

10 Beskrivning Slittlinje 10 (17) 16 Filtbroms Skall användas för att kompensera för hastighetsskillnaden på de olika bandremsorna. Fast underdel och en rörlig överdel. I underdelen finns en luftkammare, som justeras med lämpligt tryck. Underdelen och överdelen är täckta med filt. Överdelen har påmonterat system för snabbt byte av filt. Överdelen manövreras upp-ned med hydraulcylinder. 17 Rullbroms Består av två par gummerade rullar, Ø 400 mm. Övre rullarna körs upp-ned med hydraulcylindrar. Spalten mellan rullarna i nedre läget kan justera med handratt på manöversidan. Anstånd kan läsas på skala i ratten. Verkligt avstånd kan också avläsas på indikatorklocka för varje rullpar. De fyra rullarna drivas av en likströmsmotor via en speciell differential-växellåda. Hastigheten mellan de två rullparen kan justeras med en liten likströmsmotor som driver på en axel in till växellådan. Bromskraften i bandet uppnås genom att rullbromsen justeras att gå med lägre hastighet än påhaspeln. 18 Sax 2 Saxens används för att dela banden när ett större band skall göras till flera mindre. Uppbyggnad lika Sax 1.

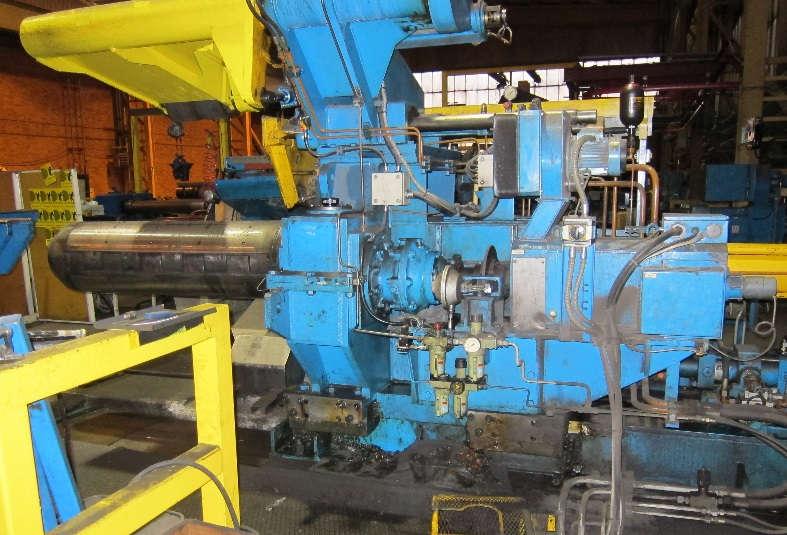

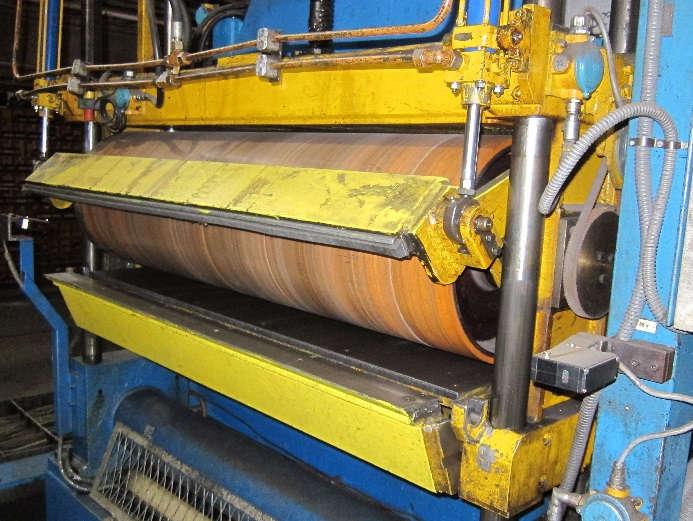

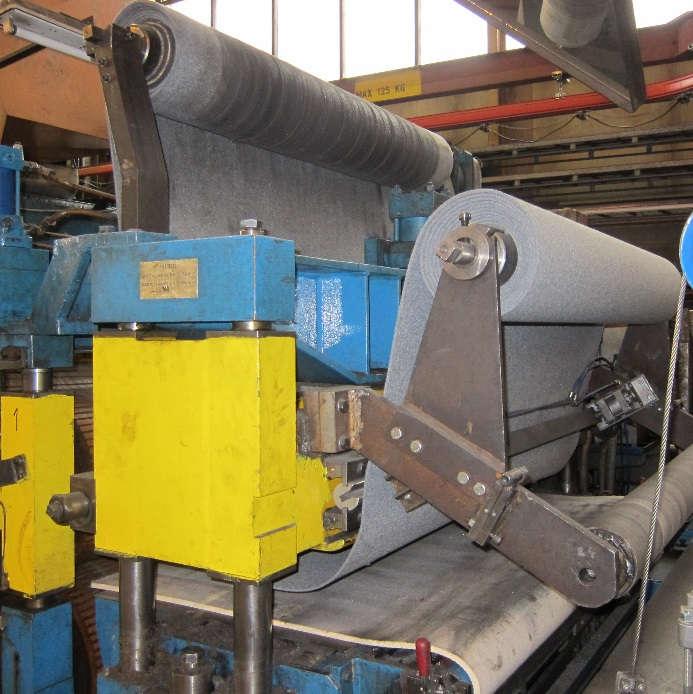

11 Beskrivning Slittlinje 11 (17) 19 Anoljningsmaskin Det finns två likadana anoljningsmaskiner, med gemensam drift. En används för naket kallvalsat material och en för belagt material. Tre rullar, drivna av likströmsmotor ansluten med snabbkoppling för att underlätta utbyte. Övre rullen, Ø 250 mm, filtrulle, två undre rullar, en gummerad Ø 400 mm, och en filtrulle, Ø 250 mm. 20 Införingstång, brytrulle Klämmer fast framändan på banden och håller dem under framkörning av bromsvagnen till påhaspeln. Kan köras upp ned med AC-motor. Brytrullen, Ø 200 mm, frirullande gummerad rulle driver en tacho-generator som används som signal för ärvärde linjehastighet. 21 Påhaspel Påhaspeln har en två-stegs växellåda, manuellt omställbar, ger maxhastighet 80 eller 160 m/min. Driven med likströmsmotor. Skivbroms på ingående axel till växellådan. Avskjutare, hydrauliskt driven,för att skjuta av banden. Arm med separatorrulle, ansätts mot banden med en hydraulcylinder. Justerbar i sidled för att få centrisk upphaspling av banden. Används vid bandtjocklek 1,5 5 mm.

12 Beskrivning Slittlinje 12 (17) Drivanordning Påhaspel Påhaspeltrumman har en nominell diameter av 508 mm. Expanderad är den absolut rund och utan springor. För att få diameter 610 mm monteras påbyggnadsbackar på haspeltrumman. Tillverkade i plastmaterial utom den närmast grippern. Gripper, hydrauliskt manövrerad, klämmer fast banden med hjälp av expansionsrörelsen. Expansion och gripper manövreras av kilar via hydraulcylinder. 22 Bandvagn utgångssida Hydraulisk lyft och åkning. Åkrörelse med hydraulmotor, åklängd 3750 mm. Lyft med hydraulcylinder, slaglängd 900 mm. Försedd med hydrauliskt manövrerad tillhållare.

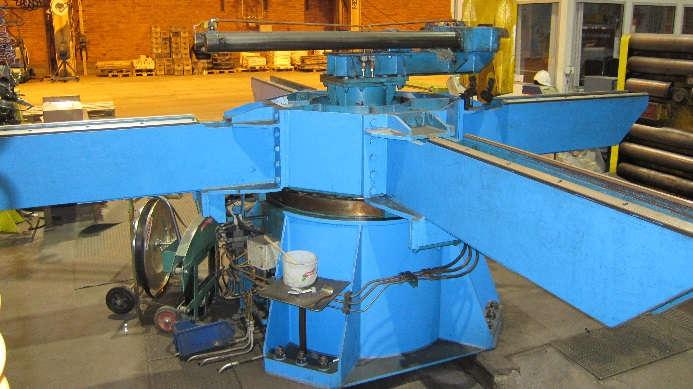

13 Beskrivning Slittlinje 13 (17) 23 Vändkors, utgångssida Kan lagra 4 band á 15 ton. Hydrauliks vridning. Banden tas emot från påhaspeln och levereras vidare antingen till emballeringslinjen eller till bandvagnen för emballering stora band.. Försedd med hydraulisk avskjutare som skjuter av banden mot emballeringslinjen. 24 Bandvagn, emballering stora band Tar emot stora band från vändkorset till en position utanför vändkorset där emballering av banden kan utföras. Hydrauliks lyft och åkning. Åkrörelse med hydraulmotor, åklängd 2000 mm. Lyft med hydraulcylinder, slaglängd 900 mm.

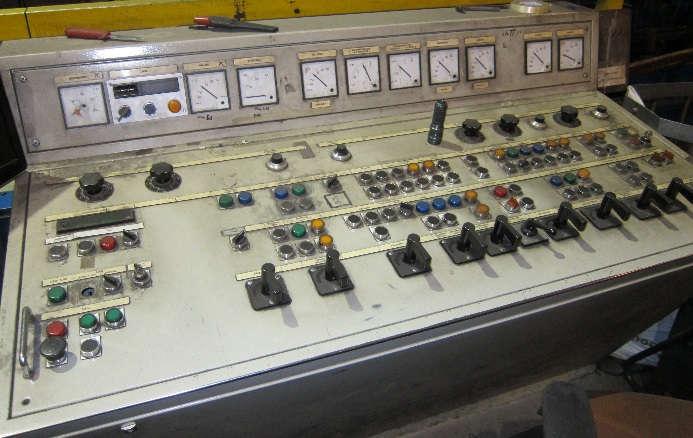

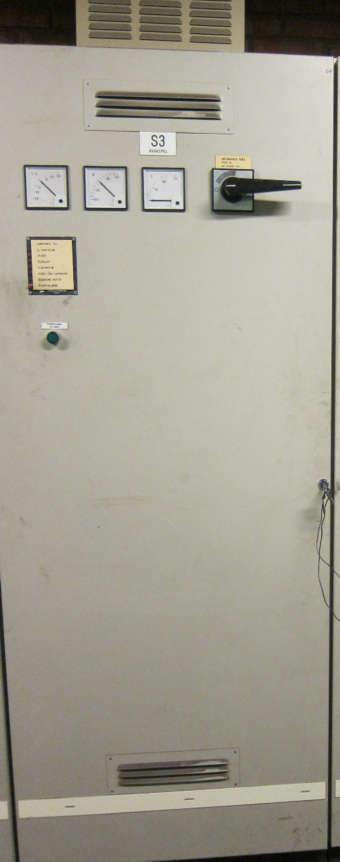

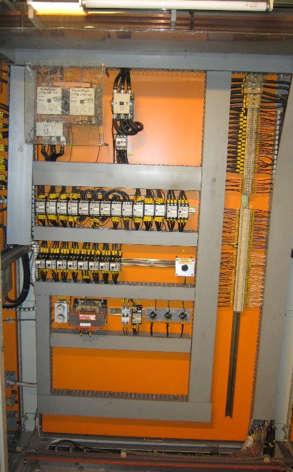

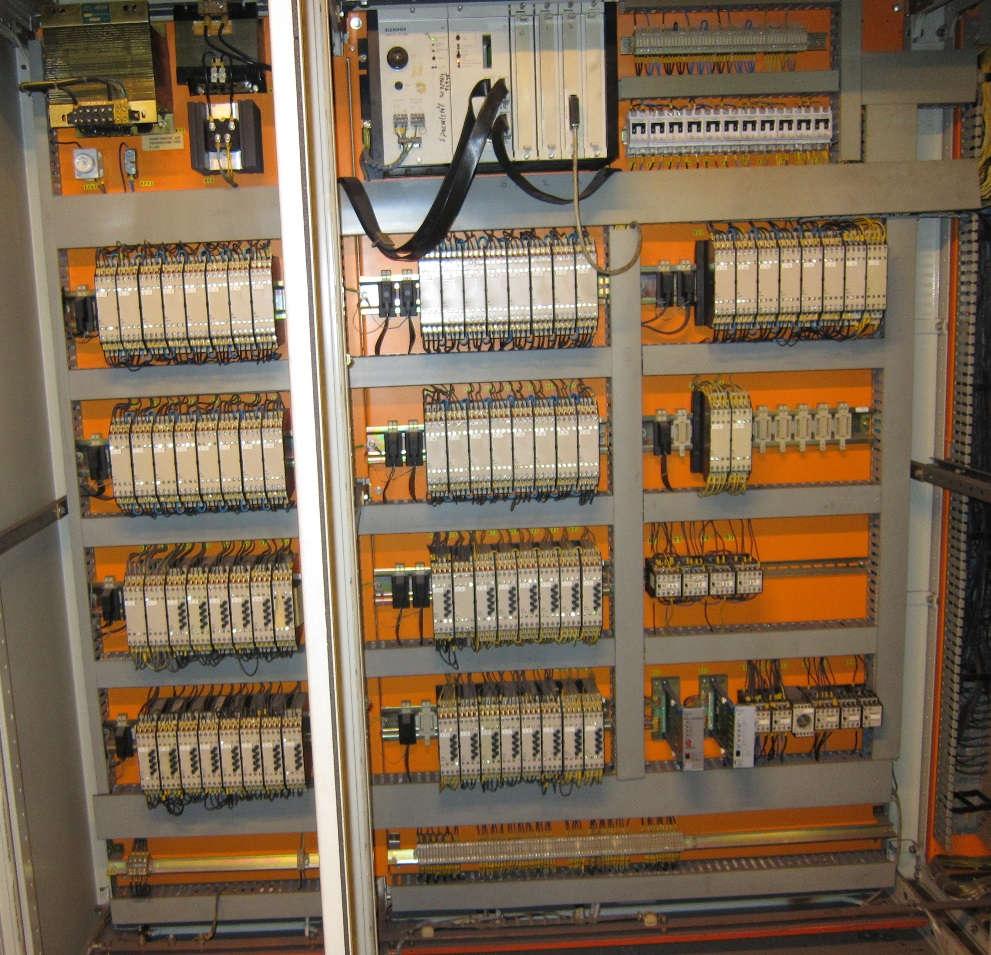

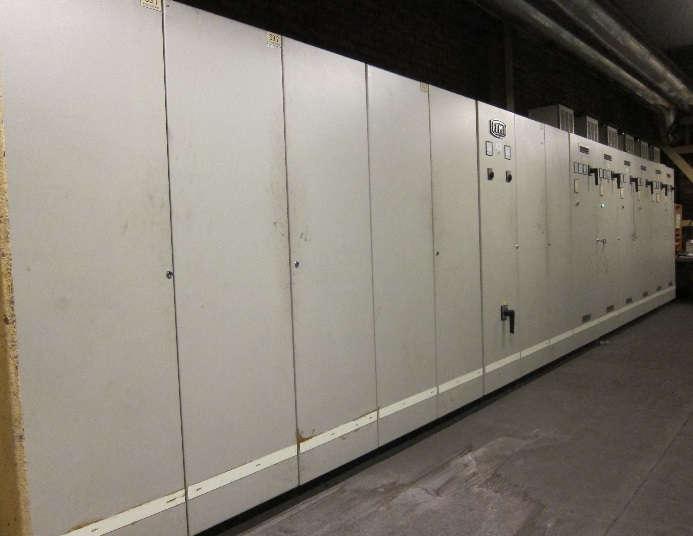

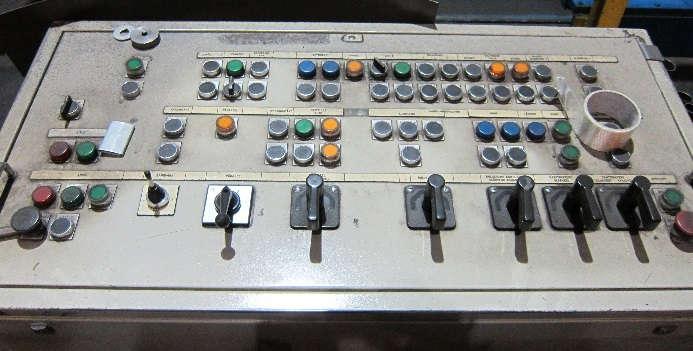

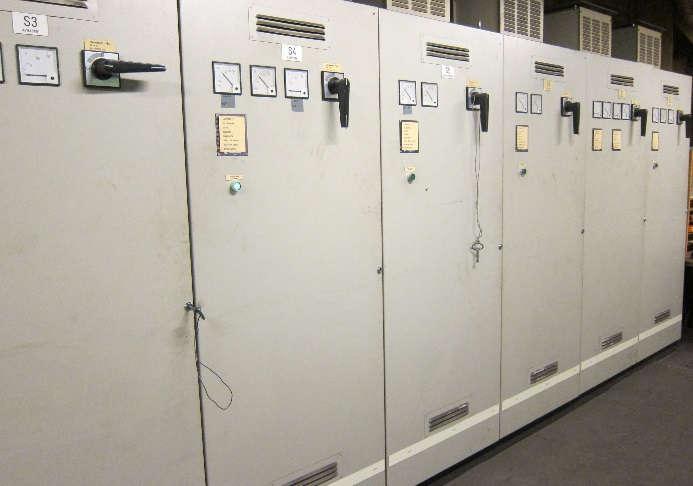

14 Beskrivning Slittlinje 14 (17) 25 Elutrustning 25.1 Elutrustning, allmänt Elutrustningen är i huvudsak inte uppgraderad utan består av den utrustning som levererades Utrustningen är väl dokumenterad med tydliga märkningar av alla komponenter och kablar Manöverpulpeter Alla manöverpulpeter är väl strukturerade efter funktioner. Alla skyltar är på svenska. Huvudpulpet Manöverpulpet Utgångssida 25.3 Apparatskåp Bilden till vänster visar alla apparatskåp för linjen, placerad i separat ventilerat utrymme. Till höger visas exempel på hur ett skåp med kontaktorer är uppbyggt

15 Beskrivning Slittlinje 15 (17) 25.4 Strömriktare Alla varvtalreglerade drifter drivs med strömriktare, fabrikat ASEA. Uppbyggda i separata skåp, se bilder till vänster och nedan. Bilderna nedan visar Avhasplens strömriktare.

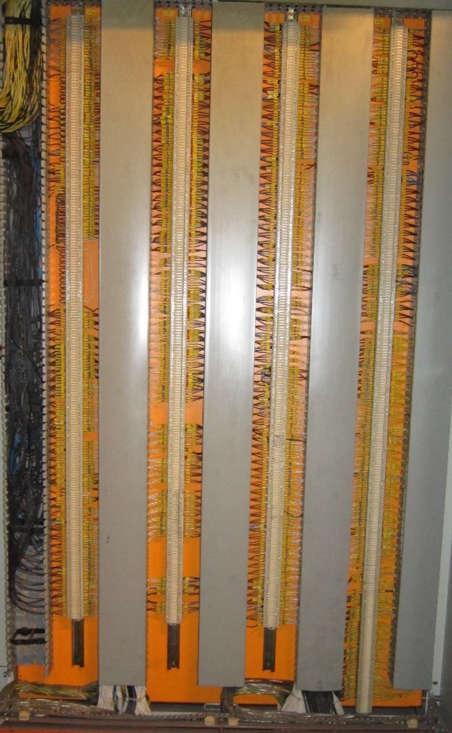

16 Beskrivning Slittlinje 16 (17) 25.5 PLC-utrustning Styrsystemet för Slittlinjen är ett Siemens Simatc S5-110S. Uppbyggnad av PLCutrustningen visas på vilden till vänster. Anslutning av yttre signaler visas på den nedre bilden. För programmering och felsökning finns en stationär dator, gemensam med Emballeringslinjen

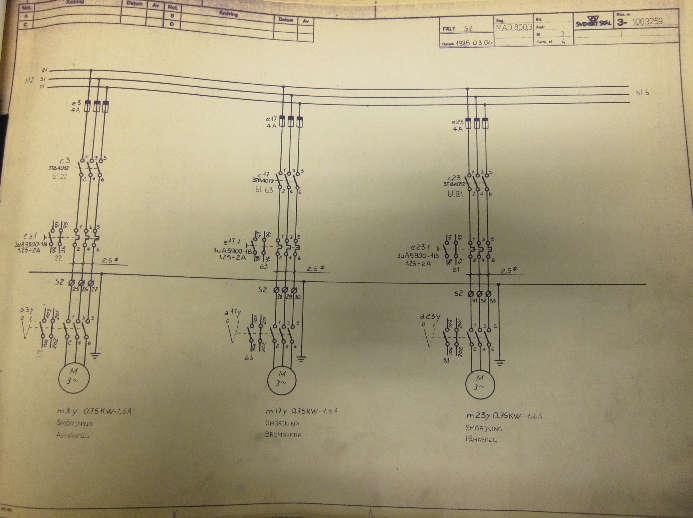

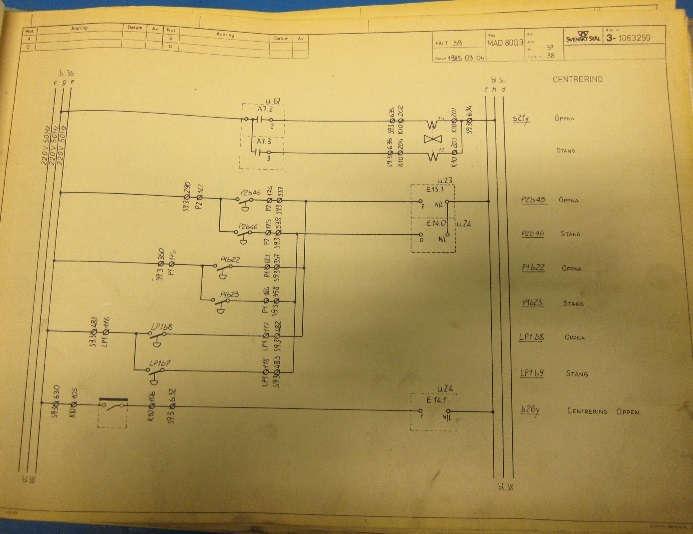

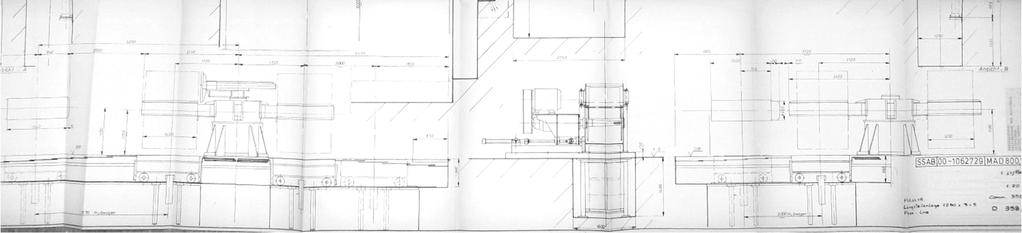

17 Beskrivning Slittlinje 17 (17) 26 Dokumentation, 26.1 Elutrustning Dokumentationen finns ej digitalt. Den är dock väl strukturerad med all utrustning väl märkt, både komponenter i elskåp och yttre utrustning Dokumentationen är också strukturerad enligt funktion. Exempel på huvudkretsar och manöverkretsar visas på bilderna till vänster. Dokumentationen är på svenska. Dokumentationen finns också väl strukturerad i pärmar Övrig utrustning Mekanisk utrustning finns dokumenterad på ett bra sätt vad gäller sammanställningsritningar. Hydraulik- och pneumatikschemor med stycklistor finns också. Samma gäller här, inget finns i digital form.
