Kolibri. Kolibri EGENSKAPER. Dimensioner. Åkrörelse. Hastighet. Acceleration. Temperatur. Specialversioner ANVÄNDNINGSOMRÅDEN. PLE max.
|
|
|
- Inga Larsson
- för 6 år sedan
- Visningar:
Transkript

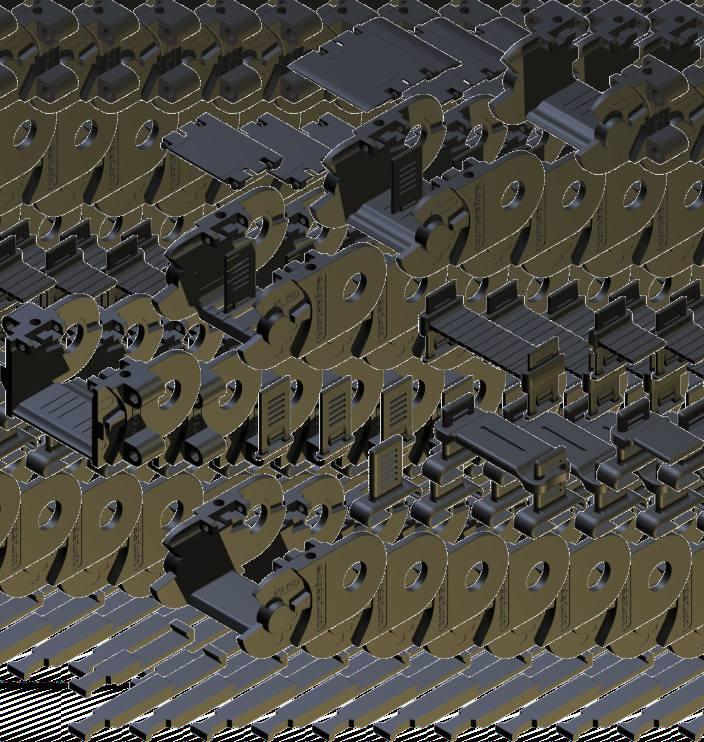

1 Kolibri Kolibri användningsområden 19 Kolibri mått 20 Kolibri modeller 21 Kolibri dimensioner 22 Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri delar 39 Kolibri montering 40 Kolibri flänsanslutning 42 Kolibri artikelnummer 44 invändig höjd/(mm) last/(kg/m) Kolibri 10.xxx 0 30 LASTDIAGRAM prisvärd, lätt Kolibri 15.xxx 1 Kolibri 22.xxx Kolibri 30.xxx Kolibri 40.xxx kapslad + öppen Kolibri 50.xxx Kolibri 65.xxx 2 3 ANVÄNDNINGSOMRÅDEN hård fördelaktig, lätt PKK max. 5 m fribärande Kolibri max. 3 m fribärande fribärande längd Lf / (m) PLE max. 6 m fribärande (1000) invändig bredd/(mm) Lf kraftig SLE max. 10 m fribärande Kolibri EGENSKAPER Den prisvärda kabelkedjan för lätta er. Den patenterade öppningen av tvärstagen ger hög vridstyvhet och lugn drift på samma gång. enkel åtkomst genom öppningsbara stag mycket vridstyv och slittålig unik inskjutbar fackindelning små dimensioner Alla Ekd plastkedjor är försedda med integrerade fästen. Inga fler infästningsdelar behövs. Dimensioner böjningsradie: 15 till 300 mm invändig höjd: 7 till 50 mm invändig bredd: 7 till 205 mm vikt: 0,06 till 2,7 kg/m Åkrörelse Utförandet och lasten (vikten på kablarna) bestämmer den maximala åkrörelsen. I normalt utförande är den maximala åkrörelsen dubbelt så lång som den fribärande längden. Med stödrullar eller motsvarande anordningar kan åkrörelsen förlängas. I glidande utföranden är åkrörelser på upp till 100 meter möjligt (beroende på användningsområde). För längre åkrörelser krävs sändringar (se riktlinjer för ). Hastighet Det finns i princip inga begränsningar för hastigheten. Men vid glidande utföranden måste man dock ta hänsyn till specifika faktorer. Acceleration Det finns i princip inga begränsningar för accelerationen. Begränsningar kan förekomma på grund av dragspänning vid höga kabelvikter. Temperatur Den långvariga temperaturgränsen ligger mellan -20 C och +100 C. Specialversioner... lugn gång ATEX... Ex-skydd ESD... antistatisk V-0... självsläckande 18

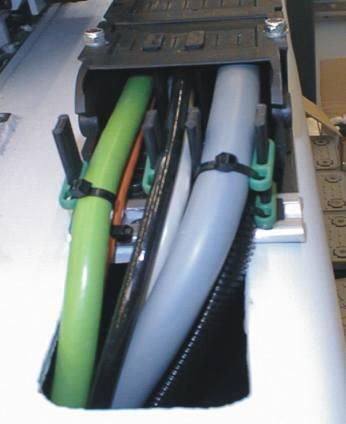

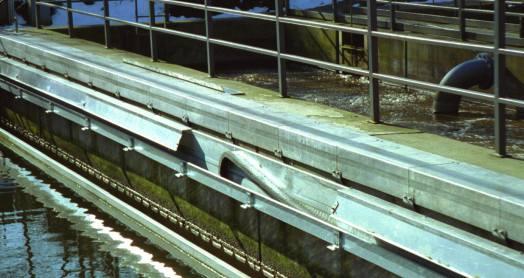

2 Kolibri ANVÄNDNINGSOMRÅDEN robotar, materialhantering, transportanordningar, pappersproduktion, textilindustrier, reningsverk 19
3 c a t j b g d i IR h Kolibri DIMENSIONER 0,5 x åkrörelsen förspänning R F ca.0,5 R längd L B delning Tlg. Kolibri deln. vikt 1) 1) 2) c. d. tidigare namn Tlg a b c d g h i j t kg/m Ø , Ø , , , , , , , , , ,50 2) , , , ,61 2) , , , , , , , , , , , , , , , , , , , , ,71 1) ej Kolibri *.2 2) för Kolibri *.2 är t=4, för Kolibri.5 är t=2 20
4 Kolibri DIMENSIONER Kolibri Kolibri Kolibri standardmodell öppningsbar i utvändig radie Hornstag öppningsbara stag invändig radie öppningsbara stag utvändig radie öppningsbara stag invändig radie inskjutbara fackindelningar inskjutbara fackindelningar fackindelning med PZ integrerat fäste integrerat fäste integrerat fäste Kolibri Kolibri Kolibri kabelkedjelänkar i ett stycke filmstag kapslad ej öppningsbar filmstag invändig radie öppningsbara täcksegment utvändig radie ingen fackindelning ingen fackindelning inskjutbara fackindelningar integrerat ändfäste integrerat ändfäste integrerat ändfäste Kolibri c. d. tidigare namn radie ) , ) ) 4) ) ) 1) ) 1) 1) ) ) ) ej Kolibri xx.xxx.5 2) Endast Kolibri ) extra R400 4) Endast Kolibri
5 höjd 10 höjd 15 höjd 22 höjd 30 höjd 40 höjd 50 höjd 65 Kolibri DIMENSIONER 22
6 Kolibri HÖJD 10 invändig höjd 7, invändig bredd 7 Kolibri Kolibri 00.3 kabelkedjelänkar i ett stycke filmstag i invändig radie integrerat fäste eller separata fästen utrymme (a x b): Ø7 ingen fackindelning möjlig böjningsradie: 15 / 30 / 50 vikt: 0,05 kg/m fribärande längd 0,4 m vid en last på 0,3 kg/m delning: 15 Kolibri / 50 x 1005 max
7 max. 9 Kolibri HÖJD 15 invändig höjd 10, invändig bredd 10 till 39 Kolibri Kolibri 0 kedjelänk i ett stycke ej öppningsbar ändfäste som separat del utrymme (a x b): Ø10 ingen fackindelning möjlig böjningsradie: 17.5 / 20 / 30 vikt: 0,15 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 Kolibri / 30 x 1000 Kolibri Kolibri 0.3 kedjelänk i ett stycke filmstag i invändig radie ändfäste som separat del (se Kolibri ) utrymme (a x b): Ø10 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,15 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 Kolibri / 30 x 1000 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 10 x 25 ingen fackindelning möjlig böjningsradie: 30 / 50 vikt: 0,3 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 18 Kolibri / 30 x
8 Kolibri HÖJD 15 invändig höjd 10, invändig bredd 10 till 39 Kolibri kedjelänk i ett stycke ej öppningsbar utrymme (a x b): 10 x 24 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,3 kg/m fribärande längd: 0,9 vid en last på 0,9 kg/m delning: 20 Kolibri / 30 x 1000 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 10 x 39 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,35 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 Kolibri / 30 x 1000 max. 9 25
9 max. 14 Kolibri HÖJD 22 invändig höjd 16 till 18, invändig bredd 15 till 48 Kolibri kedjelänk i ett stycke filmstag utrymme (a x b): 17 x 15 ingen fackindelning möjlig böjningsradie: 35 / 70 / 100 vikt: 0,20 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 30 Kolibri / 35 x 1020 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 17 x 27 fackindelning (PZ Art. 1688) böjningsradie: 35 / 50 / 70 / 100 vikt: 0,39 kg/m fribärande längd: 1,5 m vid en last på 1,0 kg/m delning: 26 beställningsexempel Kolibri / 35 x
10 Kolibri HÖJD 22 invändig höjd 16 till 22, invändig bredd 15 till 48 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 17 x 36 ingen fackindelning böjningsradie: 35 / 70 vikt: 0,37 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 30 Kolibri / 35 x 1200 Kolibri kapslad öppningsbara stag i utvändig radie utrymme (a x b): 16 x 48 fackindelning (PZ art.1294) böjningsradie: 50 / 70 / 100 vikt: 0,54 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 26 Kolibri / 100 x
11 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri kedjelänk i ett stycke ej öppningsbar utrymme (a x b): 24 x 18 ingen fackindelning möjlig böjningsradie: 40 / 100 / 200 vikt: 0,50 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 40 Kolibri / 100 x 1200 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 23 x 34 fackindelning (PZ art. 1258) böjningsradie: 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,54 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 23 x 34 fackindelning (PZ art. 1258) böjningsradie: 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,54 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 23 x 34 fackindelning (PZ art. 1017) böjningsradie 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,58 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x
12 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 23 x 44 fackindelning (PZ art. 1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,61 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 23 x 44 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,61 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 23 x 64 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri öppningsbar öppningsbara stag i invändig radie utrymme (a x b): 23 x 64 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 max
13 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri robust öppningsbara stag i invändig radie utrymme (a x b): 21 x 64 ingen fackindelning böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,7 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri kedjelänk i ett stycke kabeldragning utan montering utrymme (a x b): 21 x 64 ingen fackindelning böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 23 x 64 fackindelning (PZ art.1017) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 0,70 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x
14 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 23 x 79 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 125 / 150 / 200 vikt: 0,75 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 23 x 79 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 125 / 150 / 200 vikt: 0,75 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 max
15 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 23 x 109 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,87 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x 1225 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 23 x 109 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,87 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 Kolibri / 100 x
16 Kolibri HÖJD 40 invändig höjd 29 till 31, invändig bredd 48 till 60 Kolibri robust öppningsbara stag i invändig radie utrymme (a x b): 31 x 48 fackindelning (PZ art.1521) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 0,91 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 Kolibri / 100 x 1260 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 31 x 48 fackindelning (PZ art.1268) böjningsradie: 75 / 100 / 150 / 200 vikt: 0,93 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 Kolibri / 100 x 1260 max
17 max. 27 Kolibri HÖJD 40 invändig höjd 29 till 31, invändig bredd 48 till 60 Kolibri robust utförande öppningsbara stag i invändig radie utrymme (a x b): 29 x 60 fackindelning (PZ art.1521) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 1,05 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 Kolibri / 100 x
18 Kolibri HÖJD 50 invändig höjd 38 till 40, invändig bredd 48 till 134 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 40 x 48 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,30 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 40 x 48 fackindelning (PZ) böjningsradie: 100 / 150 / 200 / 250 vikt: 1,30 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie utrymme (a x b): 40 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,35 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri robust utförande öppningsbara stag i invändig radie utrymme (a x b): 38 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,40 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 max
19 max. 36 Kolibri HÖJD 50 invändig höjd 38 till 40, invändig bredd 48 till 134 Kolibri kapslad öppningsbara stag i utvändig radie utrymme (a x b): 40 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,40 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie utrymme (a x b): 40 x 108 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.52 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie utrymme (a x b): 40 x 133 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.90 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x 1265 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 40 x 133 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.90 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 Kolibri / 100 x
20 Kolibri HÖJD 65 invändig höjd 50, invändig bredd 77 till 205 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 50 x 77 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,2 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 50 x 77 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,2 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 50 x 117 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 / 400 vikt: 2,6 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 50 x 117 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 / 400 vikt: 2,7 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 max
21 max. 45 Kolibri HÖJD 65 invändig höjd 50, invändig bredd 77 till 205 Kolibri öppningsbar öppningsbara stag i utvändig radie utrymme (a x b): 50 x 177 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,9 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 Kolibri kapslad öppningsbara täcksegment i utvändig radie utrymme (a x b): 50 x 177 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 3,0 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x 1400 Kolibri standardmodell öppningsbara stag i invändig radie utrymme (a x b): 50 x 205 fackindelning (PZ) böjningsradie: 100 / 125 / 150 / 200 / 300 vikt: 2,71 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 Kolibri / 100 x
22 Kolibri DELAR Nr Benämning 1 länk (öppningsbar) 2 länk (täckt) 3 flänsled 4 flänshål 5 hornstagsfäste 6 hornstag 65 HS65 7 hornstag 85 HS 85 8 dämpning 9 PZ (fackindelning) 10 PZ (inskjutbar fackindelning) 11 öppningsbart stag 12 öppningsbart täcksegment 13 horisontal delbar fackindelning 14 horisontal indelning 15 horisontal teleskoperande fackindelning 16 horisontal fackindelning
23 (2) (1) (5) (4) (6) (7) (8) (11) (9) (10) (3) Kolibri MONTERING Öppna och stänga Tryck en skruvmejsel i märket som syns i öppningen (1), bänd försiktigt upp (2) tungan och tryck ur låsstiften på staget (eller locket) från hålet. Nu kan staget vikas upp (3). För att ta loss staget helt måste man också öppna den andra sidan och trycka ut staget i motsatt riktning i förhållande till fattningen. Stagen och locken monteras genom att vinkla stagen nedåt en aning med låsstiften mot de motsvarande hålen (4) och trycka försiktigt på låstungan. Uppfällda stag stängs (5) med ett litet tryck. Förlänga och förkorta För att kunna förlänga eller förkorta kedjan måste man öppna tvärstagen på länken som ska delas samt på länkarna som sitter bredvid. Sidorna med pinnarna trycks inåt (6) och sidorna med hålen trycks utåt (7). Kedjelänkarna kan tryckas ihop (8) eller dras isär. Montera vertikala fackindelningar De vertikala fackindelningarna går att montera före eller efter man har lagt kablarna. Därför behöver man inte öppna kabelkedjan. Tryck in fackindelningarna från kedjans undersida tills de fastnar (9), (10). Tryck in tungan och tryck ut (11) indelningarna för att ta loss dem. 40

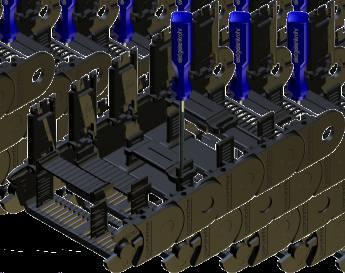

24 Kolibri MONTERING Montera horisontala fackindelningar De horisontala fackindelningarna (delningsbara och teleskoperande) trycks fast vertikalt på de vertikala fackindelningarna (PZ) (1). Tryck ihop låstungan med en skruvmejsel (2) och ta loss de horisontala fackindelningarna (3). För en flexibel dragavlastning rekommenderar vi att ankarprofilen skruvas fast i kabelkedjans integrerade ändfäste (1), (2). Det är också möjligt att montera ankarprofilen separat från kabelkedjan. Flera dragavlastningar kan monteras på ankarprofilen (se riktlinjer för ). Först ska respektive dragavlastning monteras (1) om hornstag ( ) används som sista länk. Kabelkedjan sätts därefter fast med de a (2). Sedan fixeras kablarna i hornstagen med buntband (HS 65 och HS 85). Alternativt kan ändfästen med flänsar (8) användas för att sätta fast kabelkedjan. Underhåll av kabelkedjor Kolibri kabelkedjor är underhållsfria. Som på alla andra mekaniska system kommer det att uppstå, beroende på omgivningen, slitage som bör kontrolleras och slitna detaljer ska bytas ut. (1) (1) (1) (2) (2) (2) (8) (3) Montera kabelkedjan och dragavlastningen 41
25 Kolibri (Kolibri 10.0) 10 Kolibri (Kolibri 10.5) ,2 Kolibri (Kolibri 02.5) ,2 46 5, L ,5 Kolibri (Kolibri 11.0) Kolibri (Kolibri 12.0) Kolibri (Kolibri 13.0) Kolibri (Kolibri 14.0) L L Kolibri SIDOFLÄNSAR Kolibri (Kolibri 05.0) Kolibri (Kolibri 15.5) ,2 L , L 14 17,5 27, Kolibri (Kolibri 07.5) 12 42
26 Kolibri SIDOFLÄNSAR Kolibri (Kolibri ) Kolibri (Kolibri 24.5) L 35 22, , , L 27,5 41,5 35, Kolibri (Kolibri ) Kolibri (Kolibri 22.0) Kolibri (Kolibri ) Kolibri (Kolibri 25.5) Kolibri (Kolibri 27.5) 43
27 Kolibri ARTIKELNUMMER Kolibri delar 39 Kolibri styckvis (rulle om 10 m) Radie (00.3) (0) (0.3) (02.5) (02) (03) (04.3) (05.0) (06) (07.5) ( 1 ) (10.0) (10.1) (10.5) (11.0) (11.1) (12.0) (12.1) (12.2) (12.5) (13.0) (13.1) (14.0) (14.1) (15.0) (15.5) (16.0) (21.0) (21.5) (19.0) (19.2) (19.5) (22.0) (20.0) (20.5) (24.1) (24.5) (25.1) (25.5) (27.1) (27.5) (29.0)
28 Kolibri ARTIKELNUMMER Kolibri tjocklek fackindelning: 2 mm 3 mm 2 mm 2 mm 4 mm 2 mm 3 mm 4 mm 4 mm Kolibri delar 39 45
29 Kolibri ARTIKELNUMMER Kolibri delar 39 Kolibri FK horis. fackindelning delningsbar stegindelning horisontal teleskoperande indelning hel horis. fackindelning sidofläns svävande svävande
30 Kolibri ARTIKELNUMMER Kolibri delar 39 Kolibri ankarprofil ZL50 blå buntband ZLA 8 (PZ SLP220) ZHS10 ZLA10 HS55 HS65 HS75 HS ) 1) ) ) ) ) ) 1) ) med hornstagsfästen 47
