1 KABELSKYDD PL SERIEN MEKANKOMPONENTER AB Box Huskvarna Klövergatan Huskvarna info@mekom.se KL0004 /

2 KABELSKYDD ÖPPNINGSBAR PÅ EN SIDA KAN ÖPPNAS SNABBT OCH ENKELT OCH MONTERAS UTAN VERKTYG OPTIMERAD VÄGGTJOCKLEK KONSTRUERAD FÖR LÅNG LIVSLÄNGD ÖPPEN HELA INRE BREDDEN LEVERERAS I 1 METERLÄNGDER Tillämpningsområden inkluderar bland annat: Automation Verktygsmaskiner Anläggningskonstruktioner Biltvätt, m.m.

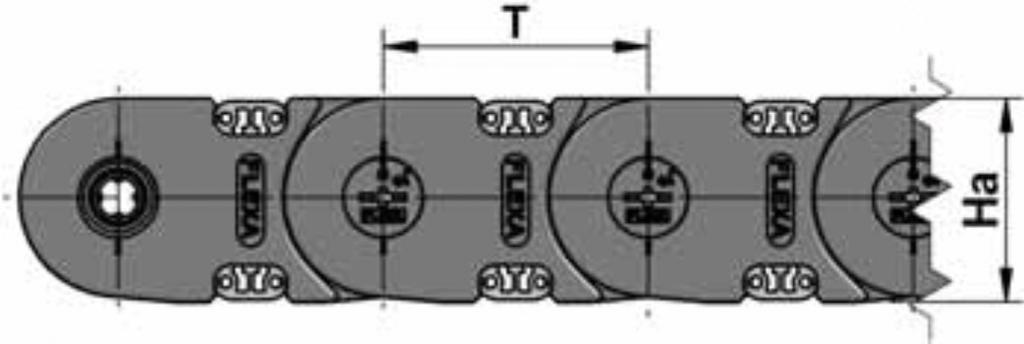

3 MÄTNINGSGUIDE Bi Ba BL H Ha Hi L O R T TS Innre bredd Yttre bredd Båglängd Total höjd Yttre höjd Inre höjd Rörelselängd Öppning Radie Delning Seperatorer

4 PL3 Specifikationer Delning Inre höjd Yttre höjd Tjocklek på kabelavskiljare Båglängd Kedjelängd Höjd Ouppburen längd Transportsträcka standard Transportsträcka i rännan Max. vikt Hastighet Acceleration Dragkraft Material Temperaturområde 32 mm 18 mm 22 mm 2 mm ca. 4 x Radie ca. L/2 + BL ca. 2 x R + Ha Upp till 1750 mm Upp till 35 mm Upp till 60 mm 4 kg/m Upp till 10 m/s 10 m/s 2 Upp till 1350 N PA6GFK 40ºC +135ºC 31mm RADIE ARTIKEL NR. Inre bredd: 31 mm 35 mm PL3313F Yttre bredd: 41 mm 50 mm PL3315F Vikt: 0.35 kg/m 70 mm PL3317F Öppning: 31 mm 100 mm PL33110F Antal separatorer: 5 PL4 Specifikationer Delning Inre höjd Yttre höjd Tjocklek på kabelavskiljare Båglängd Kedjelängd Höjd Ouppburen längd Transportsträcka standard Transportsträcka i rännan Max. vikt Hastighet Acceleration Dragkraft Material Temperaturområde 45 mm 25 mm 30 mm 2 mm ca. 4 x Radie ca. L/2 + BL ca. 2 x R + Ha Upp till 2300 mm Upp till 50 mm Upp till 100 mm 7.5 kg/m Upp till 10 m/s 10m/s 2 Upp till 2200 N PA6GFK 40ºC +135ºC 38mm RADIE ARTIKEL NR. Inre bredd: 38 mm 50 mm PHl4385F Yttre bredd: 50 mm 75 mm PHl4387F Vikt: 3 kg/m 100 mm PHl43810F Öppning 38 mm 150 mm PHl43815F Antal Seperatorer: mm PHl43820F

5 48mm RADIE ARTIKEL NR. Inre bredd: 48 mm 50 mm PHl4485F Yttre bredd: 60 mm 75 mm PHl4487F Vikt: 0.53 kg/m 100 mm PHl44810F Öppning 48 mm 150 mm PHl44815F Antal Seperatorer: mm PHl44820F 68mm RADIE ARTIKEL NR. Inre bredd: 68 mm 50 mm PHl4685F Yttre bredd: 80 mm 75 mm PHl4687F Vikt: 0.59 kg/m 100 mm PHl46810F Öppning 68 mm 150 mm PHl46815F Antal Seperatorer: mm PHl46820F 83mm RADIE ARTIKEL NR. Inre bredd: 83 mm 50 mm PHl4835F Yttre bredd: 95 mm 75 mm PHl4837F Vikt: 0.63 kg/m 100 mm PHl48310F Öppning 83 mm 150 mm PHl48315F Antal Seperatorer: mm PHl48320F 113mm RADIE ARTIKEL NR. Inre bredd: 113 mm 50 mm PHl41135F Yttre bredd: 125 mm 75 mm PHl41137F Vikt: 0.70 kg/m 100 mm PHl411310F Öppning 113 mm 150 mm PHl411315F Antal Seperatorer: mm PHl411320F

6 PL5 Specifikationer Delning Inre höjd Yttre höjd Tjocklek på kabelavskiljare Båglängd Kedjelängd Höjd Ouppburen längd Transportsträcka standard Transportsträcka i rännan Max. vikt Hastighet Acceleration Dragkraft Material Temperaturområde 55 mm 30 mm 40 mm 2 mm ca. 4 x Radie ca. L/2 + BL ca. 2 x R + Ha Upp till 3100 mm Upp till 75 mm Upp till 120 mm 8 kg/m Upp till 10 m/s 10 m/s 2 Upp till 4300 N PA6GFK 40ºC +135ºC 49mm RADIE ARTIKEL NR. Inre bredd: 49 mm 60 mm PL5496F Yttre bredd: 63 mm 100 mm PL54910F Vikt: 0.95 kg/m 125 mm PL54912F Öppning 49 mm 150 mm PL54915F Antal Seperatorer: mm PL54920F 250 mm PL54925F 61mm RADIE ARTIKEL NR. Inre bredd: 61 mm 60 mm PL5616F Yttre bredd: 75 mm 100 mm PL56110F Vikt: 0.98 kg/m 125 mm PL56112F Öppning 61 mm 150 mm PL56115F Antal Seperatorer: mm PL56120F 250 mm PL56125F 81mm RADIE ARTIKEL NR. Inre bredd: 81 mm 60 mm PL5816F Yttre bredd: 95 mm 100 mm PL58110F Vikt: 1.05 kg/m 125 mm PL58112F Öppning 81 mm 150 mm PL58115F Antal Seperatorer: mm PL58120F 250 mm PL58125F

7 111mm RADIE ARTIKEL NR. Inre bredd: 111 mm 60 mm PL51116F Yttre bredd: 125 mm 100 mm PL511110F Vikt: 1.12 kg/m 125 mm PL511112F Öppning 81 mm 150 mm PL511115F Antal Seperatorer: mm PL511120F 250 mm PL511125F 135mm RADIE ARTIKEL NR. Inre bredd: 135 mm 60 mm PL51356F Yttre bredd: 149 mm 100 mm PL513510F Vikt: 1.18 kg/m 125 mm PL513512F Öppning 135 mm 150 mm PL513515F Antal Seperatorer: mm PL513520F 250 mm PL513525F 177mm RADIE ARTIKEL NR. Inre bredd: 177 mm 60 mm PL51776F Yttre bredd: 191 mm 100 mm PL517710F Vikt: 1.29 kg/m 125 mm PL517712F Öppning 177 mm 150 mm PL517715F Antal Seperatorer: mm PL517720F 250 mm PL517725F

8

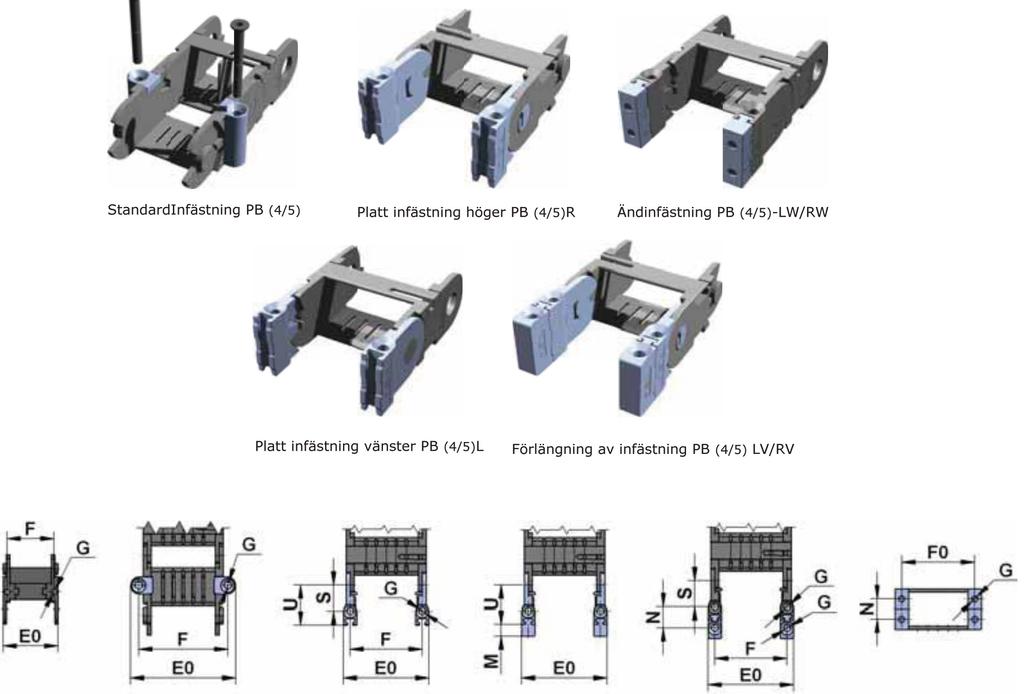

9 VAL AV KOPPLINGSDELAR Alla mått är i mm. BETECKNING E0 F F0 G M N S U V W PL3 PL4 PL5 PB331 Standardinfästning PB4 Standardinfästning PB4 V/H Platt infästning PB4 (V/H) W Ändinfästning PB4 (V/H) W Förlängning av infästning PB5 Standardinfästning PB5 V/H Platt infästning PB5 (V/H) W Förlängning av infästning Inre bredd + 30,5 Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd Inre bredd PB5 (L/R) V Förlängning av infästning Inre bredd Inre bredd

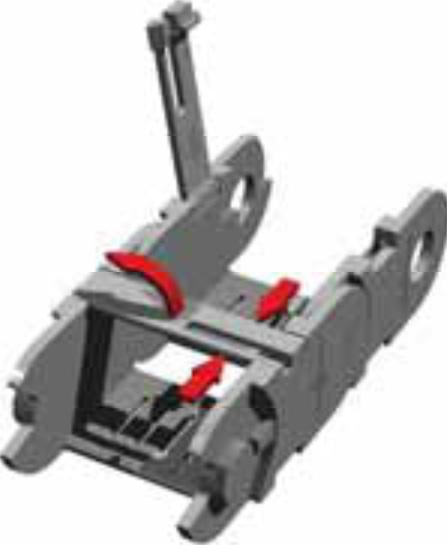

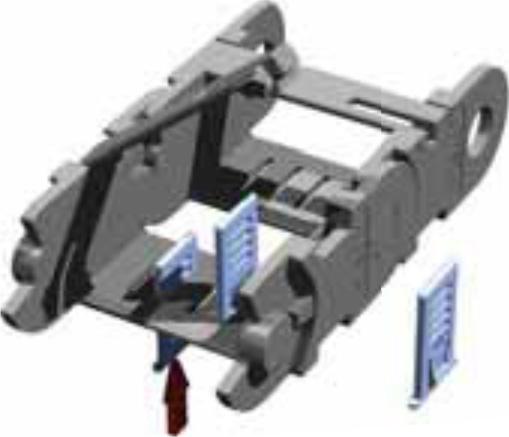

10 MONTERINGSINSTRUKTIONER Öppen/Stängd Förkorta/Förlänga Vertikal kabelavskiljare PS (4/5) N För att öppna kabelkedjan ska profilen pressas in i det slitsade området och avlägsnas genom att lyfta profilen i sidled. För att stänga profilen, upprepa föregående steg i omvänd ordning För att förlänga eller förkorta kedjan, öppna den i de två följande kedjelänkarna. Därefter, lossa eller sätt ihop genom att trycka på kroppens bas. För Kablar avdels med kabelavskiljare (seperatorer). Dessa trycks från utsidan genom botten av kabelkedjan tills de låser sig. Det klickar när det låser sig. Vi riktar oss till de som kräver lite mer. Mekankomponenter är generalagent för Flexatec i Sverige. MEKOMs produktsortiment består främst av fästelement, avstrykare, maskinskydd, låssystem, linjärstyrningar, arbetsplats och maskinbelysning och oljeavskiljare. Vi har i över 30 år levererat produkter och tekniska funktionslösningar till svensk och norsk industri, mekaniska verkstäder och offentliga verksamheter. Mekankomponenter har väl utvalda generalagenturer såsom HEMA, CONNEX, FKB och Rollvis, och därutöver brett kontaktnät med leverantörer som kompletterar kompetensen och utbudet av funktioner och produkter. Verksamheten startade 1975 av Sten Brehmer. MEKANKOMPONENTER AB Box Huskvarna Klövergatan Huskvarna info@mekom.se KL0004 /
