Det var längesen så mycket kul hände inom området ledningsteknik! Kenneth M Persson Forskningschef, professor

Transkript

1 Det var längesen så mycket kul hände inom området ledningsteknik! Kenneth M Persson Forskningschef, professor

2 Pipestatus Nya metoder för statusbedömning av vatten- och fjärrvärmeledningar 25 November 2016

3 Metod för tjänsten Ledningsägarnas data Extern data 5 nya mätmetoder 5 nya mätmetoder Ledningens status

4 Mätmetod 1 Delta-t 5 nya mätmetoder Ljudsignal genom vattenpelaren Visar kvarvarande godstjocklek Ursprungligt rör Korroderat rör

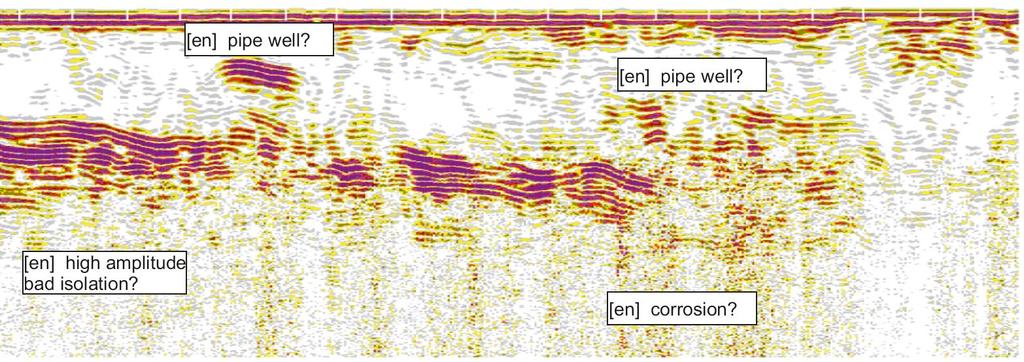

5 Mätmetod 2 Markradar Korrosion på dricksvattenledningar? Fukt i isolering runt fjärrvärmerör? 5 nya mätmetoder GR GR Falsterbogata Telefon e-post: grada

6 Mätmetod nya mätmetoder Markens förmåga att leda ström = korrosion Elektrokemisk metod söker efter hål på rörisolering Pipe Inspector friflytande sond Strömkälla - + Rör

7 Lager på lager Ett lager per dimension Rörtyp Ålder Vattentemperaturer / tryck Driftsstörningar Jordmån Trafik Mätmetod 1 Mätmetod 2

8 pipestatus.se Ledningsägare Tekniklevereantörer Forskningsaktörer GRADAR snc GRADAR GEOFYSIK Falsterbogatan Helsingborg Telefon

9 E-pipe Konduktiva rör för att motverka biofilmspåväxt

10 Spännande tester med elektriska ledningar EPFF electric pipes for fluids Utsätter insidan av dricksvattenledningen för spännningsfält med låg strömstyrka Gör att bakterietillväxten minskar signifikant i biofilmen

11 Resultat från försök på Källby vattenverk i Lund 2016

12 Resultat från försök på Källby vattenverk i Lund 2016 Tack till värdefull hjälp från VA SYD!

13 Slutsatser från försöken i Källby Resultat från försöken i Källby vattenverk visar att konduktiva ledningar har mindre än 5% av den biofilmspåväxt som samma ledningar utan pålagd ström Det kan vara intressant att ta vara på en sådan bakteriehämmande teknik på ställen där det är önskvärt att kontrollera biofilmsväxt

14 Modern mikrobiell analysteknik Berättar om hur biofilmen ser ut

15 Flödescytometri med infärgning av DNA Räknar celler En bakterie i taget Mäter med infärgningsteknik Hittar alla celler Snabb Odlingsfri Hela populationen undersöks

16 Infärgning av bakterier Analys med fluorescens SYBR Green-protocol (Prest et al. 2013) FL1 = 533 ± 30 nm, FL3 = > 670 nm cells/ml LNA HNA Bacteria

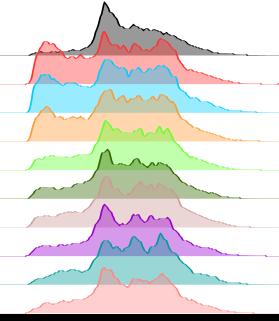

17 Different fingerprints Mälare n Bolmen Tap water Loka

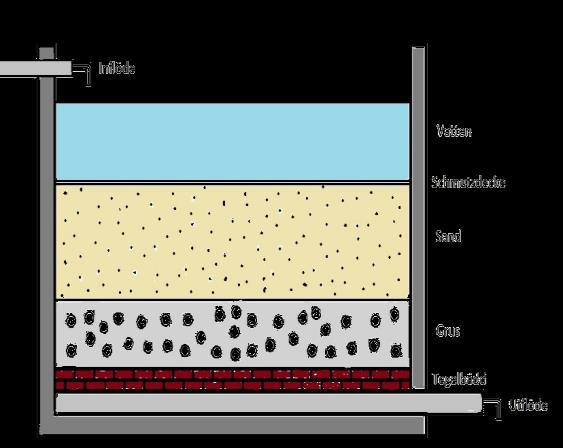

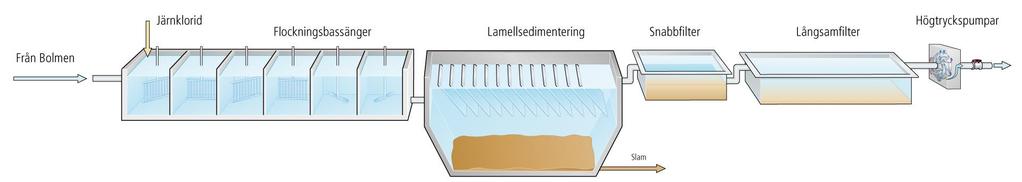

18 Ringsjöverket Undersökning av långsamfilter

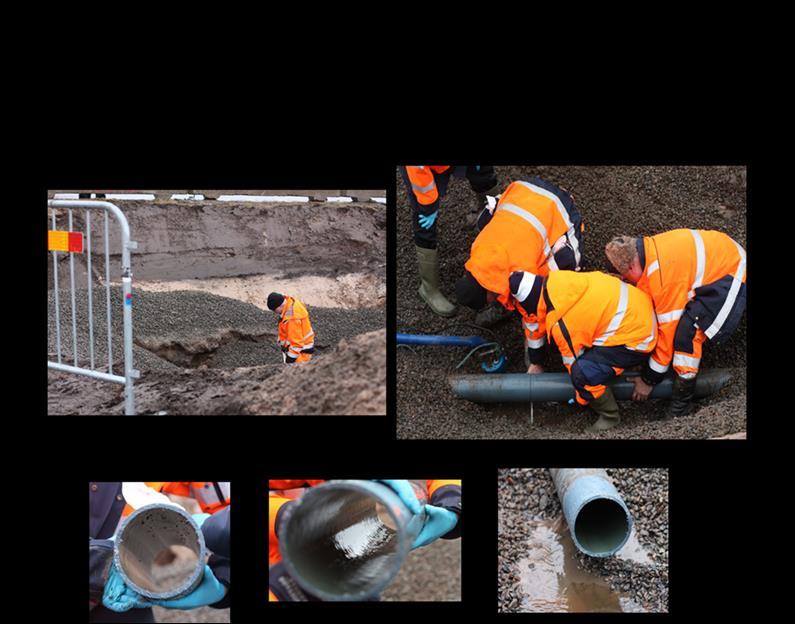

19 Djupgrävning av långsamfilter

20 Inkommande vatten Lika för alla långsamfilter

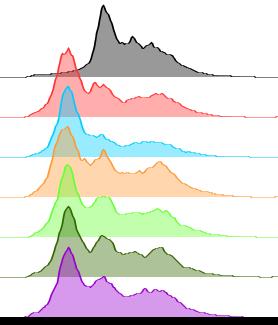

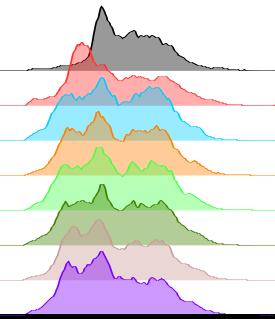

21

22 All ingoing

23 Observationer och slutsatser Flödescytometri är snabbt och effektivt för övervakning av vattenkvalitet Den mogna biofilmen styr dricksvattnets bakteriesammansättning Påverkar inte antalet bakterier så mycket God idé att ympa med biofilm från gammalt välfungerande långsamfilter NGS och qpcr för biofilmer och filtrerat vatten

24 Flödescytometri i Varberg Världens renaste dricksvatten?

25

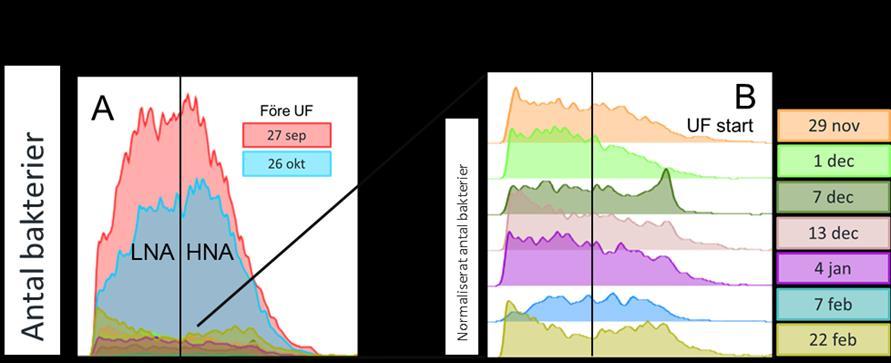

26 Kvarnagårdens vattenverk och Varbergs ledningsnät Från cirka celler per milliliter till cirka 5000 celler per milliliter Skifte från HNA till LNA dvs kortare DNA, mera slimmade bakterier

27 Kvarnagården och Varberg - synnerligen intressant!! Mycket intressanta resultat som pekar på hög användbarhet för flödescytometri Ultrafilter tar effektivt bort bakterier från dricksvattnet Biofilmen anpassar sig till kargare förhållanden med mindre mängd lättillgängligt kol DNA-innehållet i cellerna blir mera slimmat Det finns inget som tyder på att biofilmen försvinner Förtjänar uppföljande studier om bakterier kol vatten biofilm ledningsnät Stort tack till VIVAB med hjälp från Norrvatten & Sydvatten

28 Driftsättning av ledningar klorera eller inte klorera? Vise Stefan Johnsson talar

29 Överföringsledning till: Bjuv Höganäs Svedala Material PE100 PE100 PE100 Dimension 630mm 560mm + 400mm mm Ledningslängd 12 km 11,7 km + 6,5 km 20 km Rensplugg efter vardera Tre renspluggar i tät Rensmetod av tre byggetapper Fem renspluggar följd Klorering Efter avslutad entreprenad Mellan två renspluggar Efter renspluggar Klordos Enligt VAV P77 Enligt VAV P77 Enligt VAV P77 Klorering varaktighet ca 24 h Mellan två renspluggar ca 48 h Tabell 1: Fakta om ledningarna och rensmetod

30 Bjuvledning

31 Slutsatser och vidare arbete Det tar lång tid att drifttaga längre ledningar så att acceptabelt stabil biofilm erhålls. Ytterligare en 6 km lång PE-ledning i dimensionen DN400mm färdigställdes och rensades med rensplugg, men klorerades inte. Ytterligare särskild hänsyn har ägnats åt hygienåtgärder för att säkerställa att ledningen inte förorenas på något sätt. Resultatet är hittills mycket positivt med stabilt låga halter av mikroorganismer, varför inget talar för behov av klorering. - Klorera inte om inte särskilt behov föreligger. - Ägna extra uppmärksamhet åt hygientekniska frågor (utbildning, kontroll etc.)

32 Många duktiga personer står bakom denna presentation Marie Baehr, Lars Selling, Thomas Andersson, EPFF AB Peter Rådström, Kristjan Pullerits, Sandy Chan, Catherine Paul, Angelica Lidén, Jing Li, Magnus Larson, Magnus Persson, Lunds universitet Linda Holmer, Norrvatten Alfredo Gonzalez-Perez, Jesper König, Maria Rindelöv, Sweden Water Research Stefan Johnsson, Britt-Marie Pott, Tobias Persson, Sydvatten Alexander Keucken, Petra Nilsson Rissman, VIVAB
