1 Vi håller ledningarna i skick

2 2

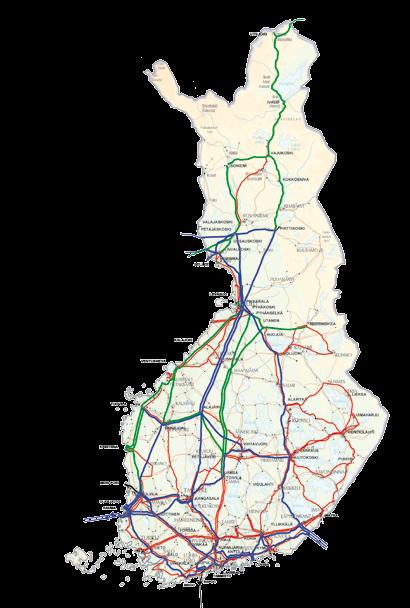

3 Fingrid i korthet Elektricitet är en oskiljaktig del av varje finländares vardag. Finland fungerar med el. Fingrid är ett företag som ansvarar för att stamnätet dvs. elöverföringssystemet fungerar. Företagets verksamhet grundar sig på elmarknadslagen. Stamnätet är elöverföringens huvudnät till vilket stora kraftverk och fabriker samt regionala distributionsnät är anslutna. I det finländska stamnätet som Fingrid administrerar i Finland ingår ca kilometer kraftledningar på 400, 220 och 110 kilovolt samt över hundra elstationer. Fingrid ser till att Finlands elförsörjning också i framtiden är driftsäker. Under de närmaste åren kommer nästan kilometer nya kraftledningar och ett trettiotal elstationer att byggas. På så sätt är vi med om att utveckla det finska samhället och varje finländares välstånd. Fingrid främjar elmarknadens funktionalitet och deltar aktivt i utvecklingen av en effektivt fungerande sameuropeisk elmarknad, som intressentgrupperna litar på. 3 Fingrid Oyj:s kraftöverföringsnät kv stamnät 220 kv stamnät 110 kv stamnät andras nät Baskarta Karttakeskus Oy, Helsinki

4 Säkerhet och ostörd elöverföring i nyckelroll 4 Genom regelbunden hantering av trädbeståndet och annan växtlighet vid kraftledningarna vill Fingrid försäkra sig om människornas säkerhet och kraftledningens driftsäkerhet. Ett träd som står för nära strömledaren är en säkerhetsrisk som kan orsaka allvarliga skador. När ett träd faller över ledningarna är det också en av de vanligaste orsakerna till elavbrott. I den här broschyren beskrivs hur växtligheten och kantträden på kraftlednings- och gårdsområden hanteras och vad som måste beaktas vid hantering av träd och virke i närheten av kraftledningar.

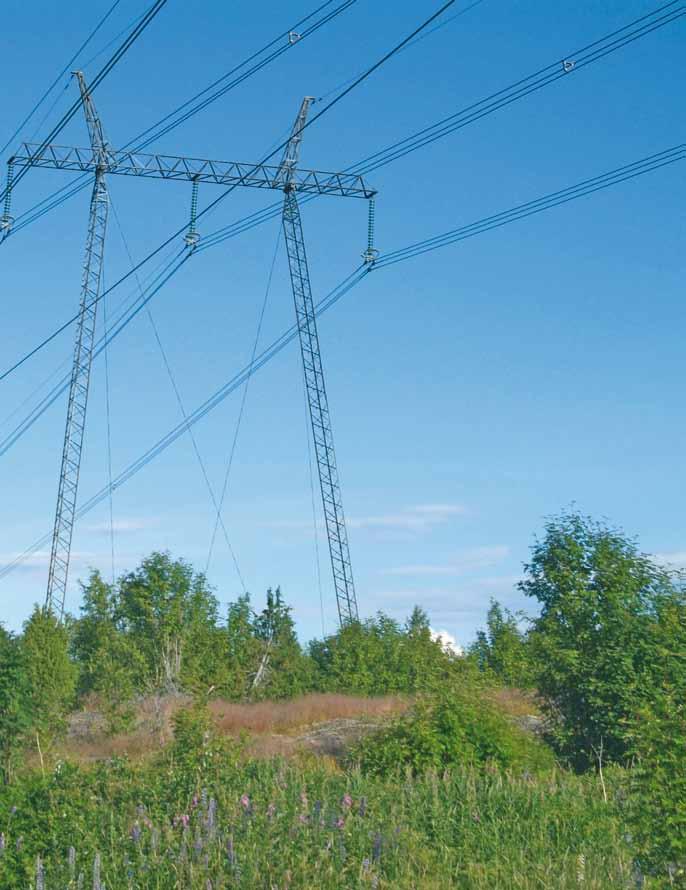

5 Över kilometer kraftledningar som ägs av stamnätbolaget Fingrid går tvärs över hela Finland. 5

6 Ägaren till kraftledningen har rätt att använda ledningsområdet Fingrid äger inte markområdena under kraftledningarna och inte heller trädbeståndet på ledningsområdet, utan de är markägarens egendom. Genom inlösning har Fingrid skaffat sig permanent rätt att använda ledningsområdet. Det ger bolaget rätt att bl.a. använda ledningsområdet, begränsa byggande, röja ledningsgatan och åtgärda för höga träd i kantzonerna. 6 Nyttjanderätten till ledningsområdena har ersatts med en fastställd engångsersättning i samband med inlösningsförrättningen. Fingrid beslutar inte om inlösningsersättningarna utan de fastställs av en opartisk nämnd i enlighet med lagen om inlösen av fast egendom och särskilda rättigheter. Om markägaren utsätts för olägenhet eller skada vid underhåll av kraftledningen kommer bolaget från fall till fall separat överens om saken med den som lidit olägenhet eller skada.

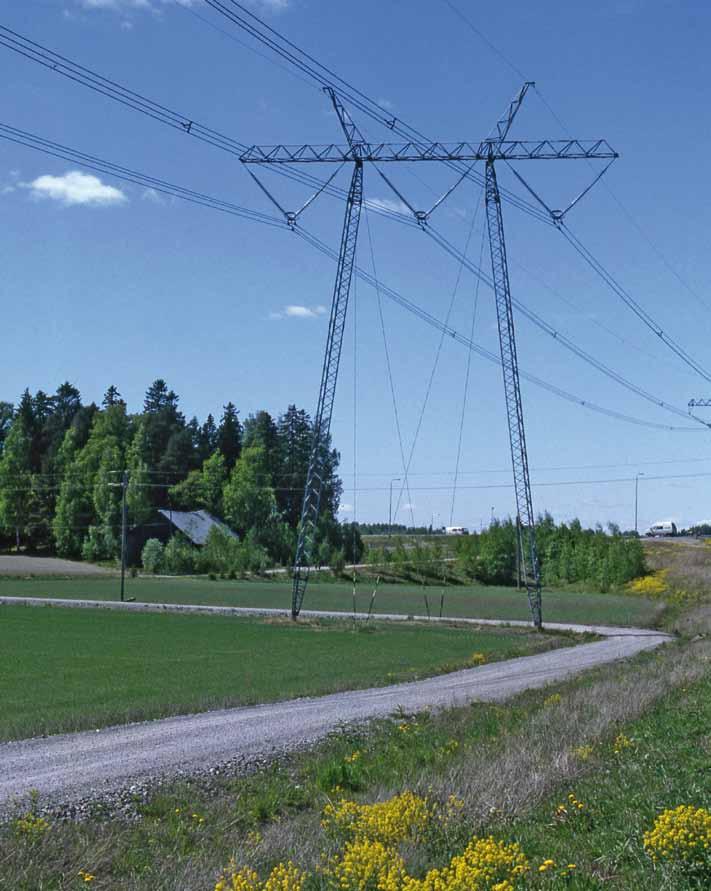

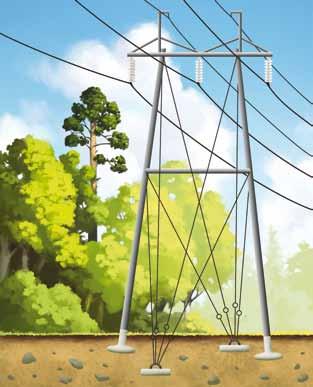

7 Kraftledningens konstruktion och ledningsområdet Kraftledningarnas spänningsnivåer i Finland är 110, 220 och 400 kilovolt (kv)*. Det är lätt att känna igen spänningsnivån utgående från isolatorkedjans längd och antalet isolatorelement: Spänningsnivå kv Isolatorkedjanslängd Antal isolatorelement 110 cirka 1 meter cirka 2 meter cirka 4 meter *1 kv = volt (V) Topplina Stolptopp Regel Isolatorkedja Isolatorelement Strömledare Tvärbalk Stolpben Stag Nummerskylt 7 20 m 20 m Kantzon 10 m Ledningsgata Ledningsområde / Område med byggförbud 10 m Kantzon Konstruktioner under jord Fundament Jordledare Stagankare Den vanligaste stolptypen är den stagade portalstolpen på bilden, men s.k. fristående stålstolpar utan stag används också. Ledningsgatans bredd för 110 kv ledningar är i allmänhet m. Ledningsgatans bredd för 220 kv ledningar är i allmänhet m. Ledningsgatans bredd för 400 kv ledningar är i allmänhet m. Kantzonens bredd på vardera sidan av ledningen är 10 meter, alltid sammanlagt 20 meter. Ledningsområde är det område till vilket Fingrid har inlöst nyttjanderätten. Nyttjanderätten ålägger markägaren vissa restriktioner.

8 8 En kraftledning och för höga träd är dåliga grannar.

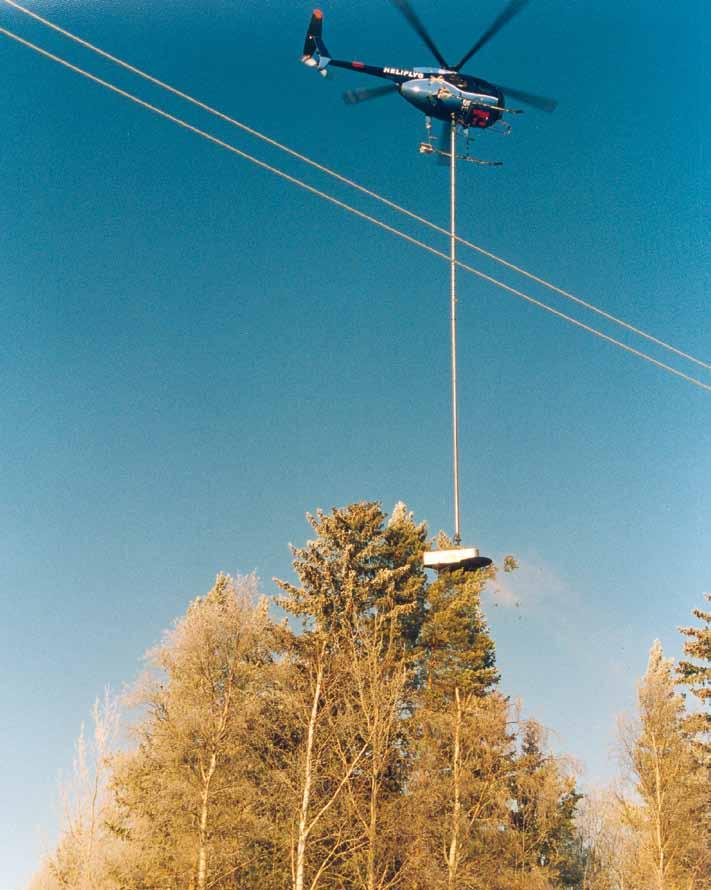

9 Regelbunden hantering av trädbeståndet garanterar driftsäkerheten Ledningsområdets trädbestånd röjs antingen maskinellt eller med mannakraft med 5 8 års intervaller. Trädbeståndet i kantzonen åtgärdas med års intervaller. För höga träd på kantzonerna fälls eller toppkapas, varvid 2 4 meter av toppen sågas av med hjälp av en helikopterburen såg. Träd som toppkapats behöver inte avverkas genast. Rötskadorna i ett toppkapat träd framskrider så långsamt att de inte hinner sänka trädets värde om det fälls i samband med följande avverkning inom de närmaste åren. Det finns också skäl att avverka andra träd på kantzonen på samma gång. Fingrid meddelar skriftligt om ledningsområdenas röjningar och hanteringen av trädbeståndet på kantzonerna till markägaren. Ifall träd på kantzonen måste fällas försöker Fingrid ordna det genom samverkning och -försäljning. Som ägare till trädbeståndet har markägaren rätt att besluta om hur bärgningen och försäljningen av träden från kantzonerna till följd av ledningsunderhållet ska ordnas. Man bör dock komma ihåg att avverkning i närheten av kraftledningar kräver särskild yrkesskicklighet och att man som skogsägare inte borde utföra arbetet på eget initiativ. Om största delen av kantzonernas träd är för höga är det i allmänhet klokast att behandla kantzonen som en helhet så att man avverkar alla träd på kantzonen, förutom de träd som är betydligt lägre än maximihöjden på den schematiska bilden på sida 7. Skogsvården på kantzonerna är förknippad med många särdrag, vilka borde beaktas då man gör upp förnyelse- och skogsvårdsplaner för kantzoner. För att utveckla skogsvården på de här specialområdena har Skogsbrukets utvecklingscentral Tapio utarbetat skogsvårdsrekommendationer för kantzoner. Dessa rekommendationer presenteras på det s.k. skogsvårdskortet som kan laddas ner på Fingrids webbsidor (på finska). 9

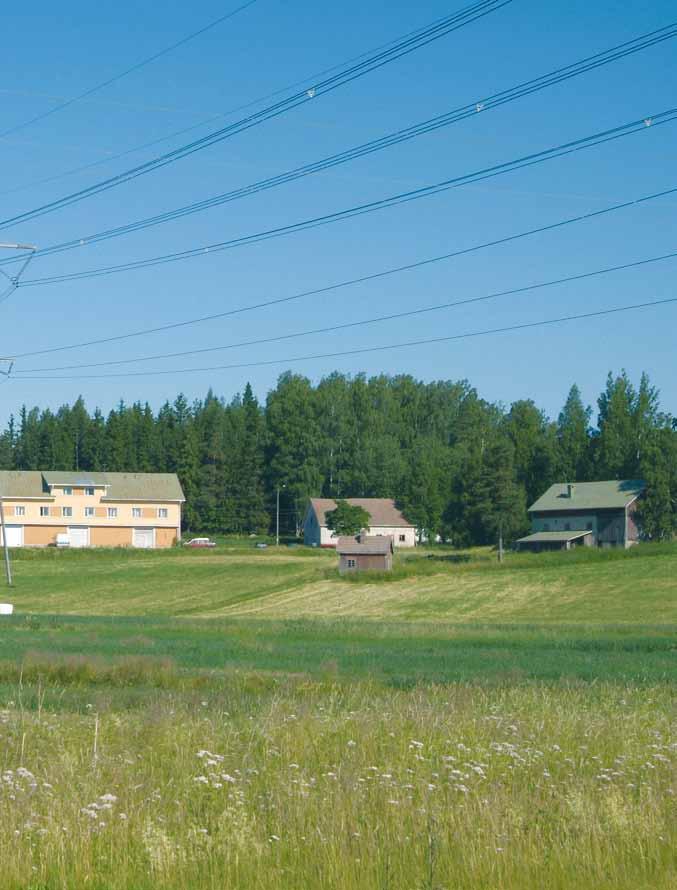

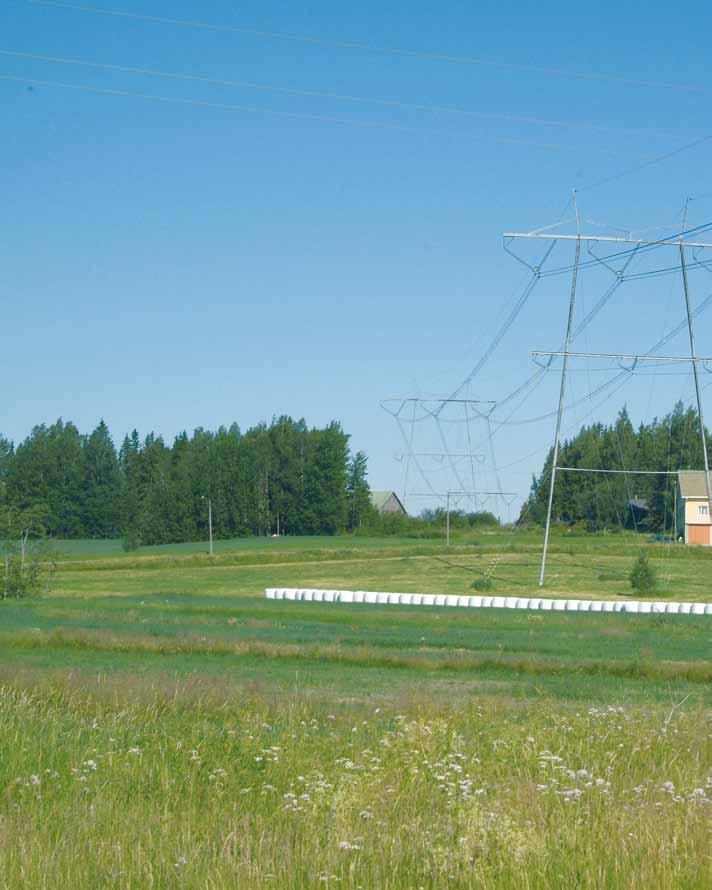

10 Gårdsträden och kraftledningen Hantering av träden på gårdsområdena är en viktig uppgift som Fingrid vill ta hand om på bästa möjliga sätt. Fingrids kraftledningar har ursprungligen byggts långt bort från bosättningen, men då gårdsplanerna till husen och sommarstugorna under årtionden har utvidgat sig har gårdarna spridit sig till kraftledningarnas kantzoner eller till och med under ledningarna. Gårdsplanernas andel av ledningsområdet på cirka hektar som Fingrid har vårdansvar för är dock väldigt liten, endast några procent. 10

11 Fingrid strävar efter att röja träden på gårdarna med 5 8 års intervaller i enlighet med röjningsmodellen för ledningsområden och kantzoner. 11

12 12 Vi på Fingrid anser att bra samverkan med fastighetsägarna och med dem som bor vid gårdsplanen är viktig i alla frågor som gäller samlevnaden med en kraftledning.

13 Säker samlevnad med en kraftledning Till trädbeståndet som växer i närheten av kraftledningar anknyter en klart större risk för personskada än till träden som växer i skogen eller på ledningsgator och kantzoner lång borta från bosättningen. Ju högre trädet blir, desto större är säkerhetsrisken. För att eliminera de farliga situationerna som träden på gårdarna orsakar, granskar och hanterar Fingrid trädbeståndet som ligger i närheten av sina kraftledningar med regelbundna mellanrum. Ett träd som har växt eller fallit för nära strömledaren orsakar en kortslutning mellan strömledaren och jord. Vid en sådan jordslutning uppstår en ljusbåge och en kraftig elektrisk stöt från strömledaren till jord. Vid en jordslutning kan elenergin som utlöses och ljusbågen som den orsakat vålla skador på flera meters avstånd från olycksplatsen. Kablar som grävts under marken på ledningsområdet och andra konstruktioner under ledningen som leder elektricitet kan fungera som ledningar genom vilka den elektriska stöten farligt kraftigt kan sprida sig till bostadshusen i närheten. Vid plantering av träd och buskar i trädgården eller på gården lönar det sig att beakta närheten av ledningsområdet. Om man väljer lågväxta träd och buskar kan man undvika röjningsbehovet till och med helt och hållet. Om man dessutom sköter trädbeståndet genom att klippa grenar och toppar, slipper man större åtgärder. Tumregeln är att något som är högre än fyra meter får inte växa i närheten av kraftledningarna. 13 Fingrid ger rådgivning i frågor som gäller gårdsträd och erbjuder även gratis hjälp med fällningen.

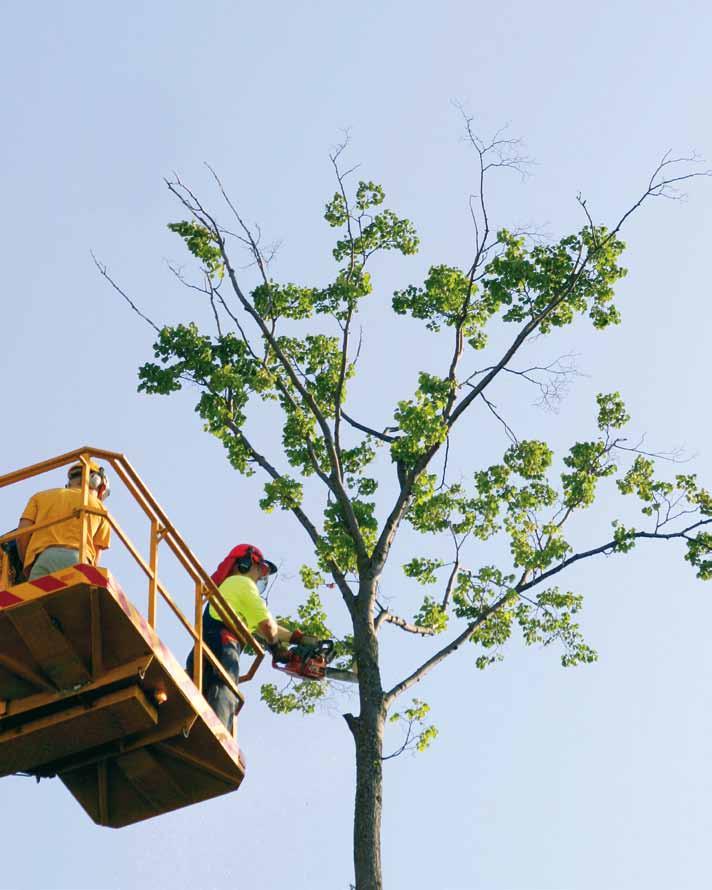

14 14 Träden på gårdsplanen fälls vanligtvis från roten, men undantagsvis kan träd på gårdsområden toppkapas om säkerhetsavståndet till strömledaren tillåter det.

15 Bra att veta innan du agerar OM ETT TRÄD TROTS SÄKERHETSÅTGÄRDERNA BÖRJAR FALLA MOT LEDNINGEN, GÖR SÅ HÄR: Avbryt arbetet omedelbart. Hoppa så snabbt som möjligt minst 20 meter bort från trädet så att endast en fot i taget vidrör marken. Om ett fallande träd vidrör en ledning eller blir hängande i ledarna ska du genast meddela Fingrids nätcentral (tfn ) eller ringa det allmänna nödnumret 112. Se till att ingen går nära trädet. ETT TRÄD SOM STÅR I BERÖRING MED LEDARNA FÅR INTE AVLÄGSNAS FÖRRÄN ledningen har gjorts spänningslös ledningen har försetts med arbetsjordning tillstånd att avlägsna trädet har erhållits av ledningens ägare. ns ge 3m dnin Le I närheten av stolpkonstruktionerna ska särskild försiktighet iakttas. Även en liten skada på kraftledningen kan få allvarliga följder. Om en arbetsmaskin eller en del av den vidrör stolpkonstruktionerna kan det orsaka till och med livsfara. mittlin Virke eller energived får inte lagras under en kraftledning och i sidoriktning mätt inte närmare än tio meter från ledningens närmaste strömledare. je I närheten av en kraftledning får träden inte fällas i riktning mot ledningen. Fällningsriktningen måste alltid säkerställas enligt säkerhetsbestämmelserna för avverkningsarbete. 3m Stagad stolpe med två stolpben. Stolparealen för en kraftledningsstolpe sträcker sig tre meter utanför de synliga stolpkonstruktionerna ovan jord. 3m 3m OM KRANEN ELLER LASTEN KOMMER I BERÖRING MED LEDNINGARNA, GÖR SÅ HÄR: Inne i fordonet är du till en början i säkerhet. Försök köra maskinen så att den kommer loss från elledningen. Om maskinen fattar eld eller om det stiger rök från maskinens däck, ska du hoppa jämfota ut ur maskinen. Vidrör inte arbetsmaskinen och marken samtidigt. Hoppa så snabbt som möjligt minst 20 meter bort från arbetsmaskinen så att endast en fot i taget vidrör marken. Kontakta omedelbart Fingrid, även om kraftledningen inte uppvisar några synliga skador. Se till att vakthållning sker på olycksplatsen. Information om säkert agerande i närheten av kraftledningar finns på Fingrids webbsidor 15

16 FINGRID OYJ Bleckslagarvägen 21, PB 530, Helsingfors Telefon Fax Fingrids Stamnätcentral Telefon (24 h)
