1 PM GEOTEKNIK DPL SANDHULTS-RYDET 1:22 M.FL. SLUTRAPPORT

2 UPPDRAG , DPL Sandhults- Rydet 1:22 m.fl. Titel på rapport: PM Geoteknik, DPL Sandshult-Rydet 1:22 m.fl. Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: Borås Stad Kristina Axelsson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB, Geoteknik Region Väst Petter Karlsson, Tyréns AB Petter Karlsson/Nathali Cuotto, Tyréns AB Victoria Svahn, Tyréns AB Uppdragsansvarig: Petter Karlsson Datum: Handlingen granskad av: Victoria Svahn Datum: Tyréns AB Lilla Badhusgatan Göteborg Tel: Säte: Stockholm Org.nr:

3 SAMMANFATTNING/INLEDNING Föreliggande PM behandlar förutsättningar avseende geoteknik och grundvatten för framtagande av ny detaljplan Sandhults-Rydet 1:22 m.fl. Sammanställning av utförda undersökningar redovisas i en separat rapport Markteknisk undersökningsrapport/geoteknik, MUR, daterad Resultaten av denna utredning är att tillfredställande säkerhet avseende totalstabilitet, för befintliga förhållanden, råder inom aktuellt område. Markbelastningar på upp till 30 kpa kan tillåtas inom området utifrån de marknivåer som råder vid upprättandet av denna handling. Då erhålls erforderliga säkerheter mot stabilitetsbrott och inga betydande långtidssättningar bedöms uppkomma. Rekommenderad planbestämmelse avseende geoteknik: Maximal tillåten markbelastning inom detaljplaneområdet är 30 kpa utifrån nuvarande marknivåer. INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL UNDERLAG TIDIGARE UTFÖRDA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR STYRANDE DOKUMENT STYRANDE DOKUMENT VÄGLEDANDE DOKUMENT MARKFÖRHÅLLANDEN MARKFÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN SAMMANSTÄLLNING AV HÄRLEDDA EGENSKAPER HYDROGEOLOGISKA FÖRHÅLLANDEN HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER ÖVRIGA EGENSKAPER PLANERAD ANLÄGGNING BERÄKNINGAR STABILITETSBERÄKNINGAR BROTTGRÄNS BERÄKNINGSFÖRUTSÄTTNINGAR LASTER BERÄKNINGSRESULTAT Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad Slutrapport O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 3(13)

4 8.2 EROSIONSRISK REKOMMENDATIONER GRUNDLÄGGNING SCHAKTARBETEN ANLÄGGNING AV HÅRDGJORDA YTOR STABILITET Bilagor Beteckning Bilaga A - Utvärderade jordegenskaper, valda värden Bilaga B - Planritning med beräkningssektioner för kontroll av totalstabiliteten Bilaga C - Totalstabilitetsberäkningar Tillhörande dokument och ritningar Markteknisk undersökningsrapport/geoteknik, MUR, daterad Planritning Geoteknik, G01, daterad Enstaka borrhål Geoteknik, G11 G14, daterad Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad Slutrapport O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 4(13)

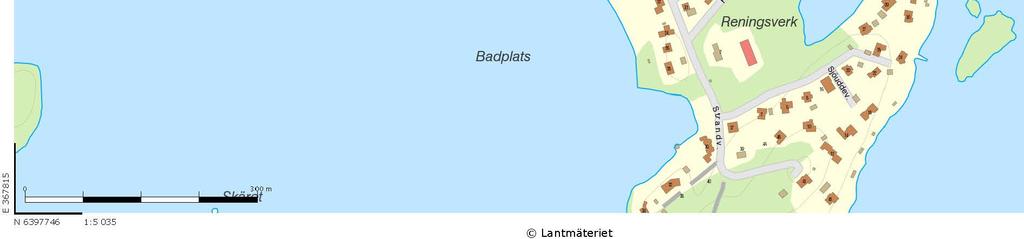

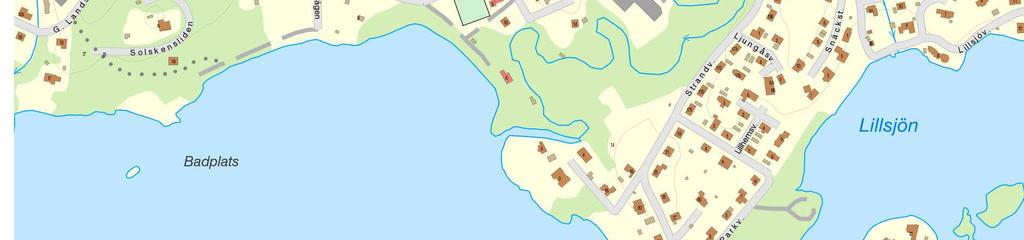

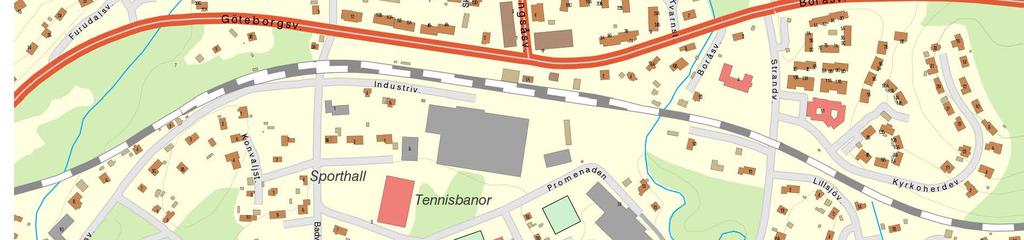

5 1 OBJEKT På uppdrag Borås stad har Tyréns AB utfört en geoteknisk undersökning för detaljplaneringen av en ny två våningar förskola som ska byggas i området. Det undersökta området ligger i Sandared, väster om Borås stad. Området begränsas av Strandvägen i ost, Viaredssjön i sydväst och Sandaredsån i nordost, se rödmarkerad figur i Figur 1. På platsen ämnas Borås stad att bygga en två våningar förskola. Figur 1. Aktuellt detaljplaneområde (markerat med streckad linje). 2 ÄNDAMÅL Denna rapport utgör underlag för framtagande av detaljplan. Rapporten redovisar följande: Geotekniska förutsättningar såsom stabilitet och sättningar. Rekommendationer och förslag på relevanta planbestämmelser avseende grundläggning och maximal markbelastning. 3 UNDERLAG Material inhämtat av konsulten: SGU:s jordarts-, bergarts- och jorddjupskarta. Material erhållet från beställare: Planritning i pdf över aktuellt område (se Figur 1). Primärkarta i dwg. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 5(13)

6 3.1 TIDIGARE UTFÖRDA UNDERSÖKNINGAR Inom området har inga tidigare geotekniska undersökningar utförts. 3.2 UTFÖRDA UNDERSÖKNINGAR Tyréns AB har utfört geoteknisk undersökning under slutet av mars och början av april Undersökningarna redovisas i sin helhet i Markteknisk undersökningsrapport/geoteknik (MUR/GEO), daterad Totalt utförda undersökningarna redovisas i Tabell 1. Tabell 1. Utförda undersökningar Undersökningsmetod Antal Hejarsondering (Hfa) 13 Skruvprovtagning (Skr) 6 Grundvattenmätning (RÖ) 4 4 STYRANDE DOKUMENT 4.1 STYRANDE DOKUMENT Tabell 2. Styrande dokument Dokument Eurokod 7, 1997 TKGeo 13- Trafikverkets tekniska krav för geokonstruktioner TK Geo 13. Dokument- ID TDOK 2013:0667. Version 1.0. Datum VÄGLEDANDE DOKUMENT Tabell 3. Vägledande dokument Dokument IEG Rapport 6:2008, Rev 1; Tillämpningsdokument EN Kapitel 11 och 12, Slänter och bankar IEG Rapport 4:2010, Rev 1; Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar. Vägledning för tillämpning av Skredkommissionens rapport 3:95 och 2:96 (delar av) SGI Information 1; Jords egenskaper Skedkommissionens rapport 3:95. Anvisningar för släntstabilitetsutredningar 5 MARKFÖRHÅLLANDEN 5.1 MARKFÖRHÅLLANDEN Aktuellt område är relativt plant med marknivåer mellan +155 och +151 m mot ån. Området omfattar en yta av cirka 7500 m 2 och markytan består till största del av gräs och sly, d v s naturmark. Marken sluttar både från norr, söder och väst ner mot ån som omsluter hela området, se Figur 2. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 6(13)

7 Figur 2. Aktuellt område med fastighetsbeteckningar. Pilarna visar riktningen för markens lutning ner mot ån. 5.2 GEOTEKNISKA FÖRHÅLLANDEN Tolkade jordlagerförhållanden baseras på utförda geotekniska fältundersökningar. Undersökningarna redovisas i detalj i Markteknisk undersökningsrapport/geoteknik (MUR), daterad Marken består framförallt av sand och grusig sand, jord mycket lös till lös som blir fastare mot djupet. Sanden överlagras av ett tunt lager med mulljord. Jorddjupet varierar mellan 20 och 29 m till fast botten, förmodligen berg. I den norra delen har ett inslag av torvjord påträffats. 5.3 HYDROGEOLOGISKA FÖRHÅLLANDEN Grundvattenytan har mätts i installerade grundvattenrör, TY1, TY3, TY4 och TY6, och där konstaterats till djup mellan 1-3 meter under markytan. I punkt TY1 har grundvattenytan observerats till 4,8 meter under markytan. 6 SAMMANSTÄLLNING AV HÄRLEDDA EGENSKAPER 6.1 HYDROGEOLOGISKA FÖRHÅLLANDEN Inom området bedöms hydrostatiskt vattentryck råda med en grundvattenyta på mellan 0,5-4 meter under markytan för den lägsta respektive högsta punkten. Grundvattenytan bedöms ansluta sig till åns vattennivå. Punkt TY4 (vid ån) ligger på nivån +151,4 m och grundvattennivån observerades där till 0,8 meter under markytan. Punkt TY1 ligger på nivån +155,1 m och grundvattennivån observerades där till 4,8 meter under markytan. Jordmaterialet är högpermeabelt. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 7(13)

8 6.2 HÅLLFASTHETSEGENSKAPER Hållfasthetsegenskaperna är utvärderade från hejarsonderingar samt provtagningar utförda i fält enligt kapitel Bestämning av egenskaper genom provning i TKGeo13. Valda hållfasthetsegenskaper värden redovisas i Tabell 4. Utvärderad friktionsvinkel för friktionsmaterial redovisas i Bilaga A. Tabell 4. Sammanställning av hållfasthetsegenskaper Jordlager φ [ ] c [kpa] Sand DEFORMATIONSEGENSKAPER Deformationsegenskaper är utvärderat från hejarsonderingar samt provtagningar utförda i fält. Elasticitetsmodul för friktionsmaterial jämfördes med kapitel 5.2. Jords hållfasthets- och deformationsegenskaper i TKGeo13 där karakteristika värden föreslås för friktionsmaterial som sand och grus. Valda deformationsegenskapers värden redovisas i Tabell 5. Utvärderad elasticitetsmodul redovisas i Bilaga A. Tabell 5. Sammanställning av deformationsegenskaper Jordlager E [MPa] Sand ÖVRIGA EGENSKAPER Utvärderade övriga egenskaper så som tunghet redovisas i Tabell 6 nedan. Tunghet har valts från kapitel Bestämning av egenskaper genom empiri i TKGeo13. Tabell 6. Sammanställning av tunghet Jordlager ρ[kn/m 3 ] Sand över gvy/20 under gvy 7 PLANERAD ANLÄGGNING Området, med fastighetsbeteckningarna Sandared 1:22 och 7:1, ägs av Borås Stad som planerar att uppföra en förskola om två våningar. 8 BERÄKNINGAR 8.1 STABILITETSBERÄKNINGAR Kontroll av totalstabiliteten har utförts i två sektioner (A och B), se Bilaga B. Totalstabiliteten har kontrollerats med stabilitetsprogrammet Geostudio 2012 SLOPE/W, version BROTTGRÄNS Rekommenderade säkerhetsfaktorer enligt IEG Rapport 4:2010 beror av typ av markanvändning och utredningsnivå, se Tabell 7. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 8(13)

9 Tabell 7. Val av rekommenderade säkerhetsfaktor (enligt IEG Rapport 4:2010) Markanvändning Nyexploatering Nybyggnation Planläggning Befintlig bebyggelse och anläggning Annan mark Översiktlig utredning Ej tillämpbart för denna rapport Minst detaljerad utredning ska utföras 2 1,5 2 1,5 Tillståndsbedömning Detaljerad utredning Fördjupad utredning Ej tillämpbart för denna rapport Ej tillämpbart för denna rapport 1,7 1,5 1,5 1,4 1,3(sand) 1,5 1,4 1,4 1,3 1,3(sand) 1,7 1,5 1,5 1,3 1,3(sand) 1,4 1,3 1,3 1,2 1,3(sand) 1,6 1,4 1,4 1,3 1,3(sand) 1,3 1,2 1,2 1,2(sand) Under förutsättning att restriktioner införs Projektering Dimensionering utförs enligt TD Slänter och bankar alternativt TKGeo Beroende på utredningsnivå, F c och F komb enligt tabellvärde ovan Stabilitetsförbättrande åtgärd enligt kap alternativt TD Slänter och bankar /TKGeo BERÄKNINGSFÖRUTSÄTTNINGAR Utredningen är en detaljerad utredning och då skall säkerhetsfaktorn för dränerad analys minst vara 1,3, se kapitel Grundvattennivån har ansats till 1-4 m under markytan från den lägsta marknivån till den högsta. Grundvattenytans nivå ansluter till åns vattenyta. Materialegenskaper har valts enligt kapitel 6. Vattennivån i ån har valts till 0,3 m över markytan. Detta genom okulära observationer på plats. I beräkningarna har inga 3D-effekter medräknats. Stabilitetsberäkningarna är utförda med cirkulära glidytor och med beräkningsmetoden Morgenstern & Price. Stabilitetsberäkningarna är kontrollerade med dränerad analys och jordmodellen Mohr- Coulomb LASTER För byggnader kan man, i tidiga projekteringsskeden då lasterna i detalj inte är fastställda, antas utgöra en ytlast av 10 kpa per våningsplan (exklusive eventuell källare). För parkeringsytor med personbilar kan normalt antas en ytlast av 5 kpa (IEG, 2010). De valda lasterna som ska användas visas i Tabell 8. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 9(13)

10 Tabell 8. Tillämpade laster vid kontroll av totalstabiliteten Våningar # Last [kpa] BERÄKNINGSRESULTAT I utförda totalstabilitetsberäkningar har dränerad analys kontrollerats. Beräkningar har utförts i två sektioner med befintliga förhållanden samt med olika lastfall, se Bilaga C. Befintliga förhållanden Beräkningsresultaten för sektion A och B redovisas i Tabell 9. För att uppfylla rekommenderade säkerhetsnivåer för skred måste säkerhetsfaktorn vara F φ 1,3. Tabell 9. Beräkningsresultat från totalstabilitetsberäkningar för befintliga förhållanden Säkerhetsfaktorer med dränerad analys Sektion Befintliga förhållanden Sektion A 3,0 Sektion B 5,1 Båda sektionerna uppfyller rekommenderade säkerhetsnivåerna avseende slänternas totalstabilitet. Laster kombinationer Beräkningsresultaten för sektion A och B, för olika lastfall, redovisas i Tabell 10. För att uppfylla erforderlig säkerhet mot skred måste säkerhetsfaktorn vara F φ 1,3. Tabell 10. Beräkningsresultat från totalstabilitetsberäkningarna för olika lastfall Säkerhetsfaktorer med dränerad analys Sektion 20 kpa last 40 kpa last 60 kpa last Eroderad släntfot Eroderad släntfot och 20 kpa last Sektion A 2,5 1,9 1,7 2,3 2,3 Sektion B 3,7 2,7 2,0 3,6 2,5 Båda sektionerna uppfyller rekommenderade säkerhetsnivåer avseende slänternas totalstabilitet för samtliga kontrollerade lastfall. Slänten har också analyserats med avseende känsligheten för en potentiell erosionsskada vid släntfot. Effekten av att utöka bredden på åfåran 3-4 m så att vattenföringen kommer närmare släntfot påverkar inte stabiliteten tillräckligt. Rekommenderade säkerhetsnivåer uppnås trots detta. Risken för erosionsskador utreds vidare i kapitel EROSIONSRISK Erosion vid släntfot kan alltid underminera släntens stabilitet och detta kan leda till lokal instabilitet. Erosionsrisk på grund av ytvattenerosion bedöms enligt Skredkommissionens rapport 3:95. Risken för erosion beror på den jordart som utgör vattenfårans sidor och botten samt på den aktuella vattenhastigheten. Information om vattenföring och vattenstånd inhämtas från SMHI ( Enligt Skredskommissionens rapport 3:95 kan erosionsrisken för friktionsjord och mellanjord bedömas genom ett samband mellan medelvattenhastighet och kornstorlek, se Figur 3. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 10(13)

11 Figur 3. Samband mellan medelvattenhastighet, kornstorlek och erosionsrisk. Det streckade bandet anger ungefärligt variationsområde för kritisk medelhastighet med hänsyn till bland annat vattendjup och jordens egenskaper såsom kornform och lagringstäthet. (Källa: Skredkommissionens rapport 3:95. Enligt Figur 3 är grovsilt-finsand den mest lätteroderade jordarten och risken för erosion sjunker med ökande kornstorlek. I detta fall, enligt utförda fältundersökningar, är jorden klassificerad som grovsand till fint grus och data från SMHI visar att vattenflödet varierar mellan 0,05-0,5 m 3 /s (SMHI, 2016), se Figur 4. Denna vattenföring motsvarar en vattenhastighet av 0,014-0,14 m/s för åns tvärsektion (3,0 m 2,10 meter lång och 0,3 meter djup) i genomsnitt. Det betyder att erosionsrisken är försumbar. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 11(13)

12 0,5 0,05 Figur 4. Information om aktuell vattenföring för området enligt SMHI. (Källa: "Vattenföring-Prognoser") 9 REKOMMENDATIONER 9.1 GRUNDLÄGGNING Grundläggning av föreslagen byggnad (2 våningar) kan utföras med platta på mark. 9.2 SCHAKTARBETEN Eventuell schakt skall utföras enligt Anläggnings AMA 13. Även handbok Schakta säkert- Säkerhet vid schaktning i jord från Arbetsmiljöverket och SGI, version 2015, skall beaktas. Vid schakt av material bör slänter skyddas mot erosion vid nederbörd. Schakt skall utföras i torrhet med speciell hänsyn till släntens vinkel som bör vara lägre/mindre än materialets Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 12(13)

13 friktionsvinkel. Schaktning under grundvattenytan eller i samband med regn kan innebära svårigheter. 9.3 ANLÄGGNING AV HÅRDGJORDA YTOR Anläggning av hårdgjorda ytor skall utföras enlig Anläggnings AMA 13. Uppfyllnad inom området bedöms kunna utföras upp till 1,0 meter (vilket motsvarar en last om 20 kpa) från nuvarande marknivå utan att särskilda åtgärder erfordras. Om större uppfyllnader eller andra belastningar är aktuella ska en mer detaljerad geoteknisk analys utföras avseende stabilitet och uppkomst av sättningar. 9.4 STABILITET Beräkningar av totalstabiliteten visar att erforderlig säkerhet mot stabilitetsbrott föreligger inom området såväl för befintliga förhållanden som för de i detaljplanen föreslagna byggnationerna. Dock får maximal markbelastning ej överstiga 30 kpa. Vid lokal schakt bör alltid lokalstabiliteten kontrolleras för det enskilda fallet. Uppdrag: , DPL Sandhults-Rydet 1:22 m.fl Beställare: Borås Stad O:\GBG\265243\G\_Text\PM\RAPPORT\ PM_geoteknik granskad.docx 13(13)

14 Bilaga A Utvärderade värden, Friktionsvinkel och Elasticitetsmodul

15 BILAGA A (2/3) Utvärderade värden Friktionsvinkel φ Friktionsvinkel φ Utvärderad värden TY13 TY12 12 TY11 TY10 Djup [m] TY9 TY8 TY7 TY6 TY5 TY4 TY3 TY2 TY Utvärderade värden för friktionsvinkel från hejarsondering

16 BILAGA A (3/3) 0 Utvärderade värden Elasticitetsmodul [MPa] E modul [MPa] Djup [m] Utvärderad värden TY13 TY12 TY11 TY10 TY9 TY8 TY7 TY6 TY5 TY4 TY3 TY2 TY Utvärderade värden för elasticitetsmodul från hejarsondering

17 Bilaga B Planritningar med beräkningssektion för kontroll av totalstabiliteten

18 RITNINGAR (1/6)

19 Bilaga C Totalstabilitetsberäkningar

20 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion A, Sandhults-Rydet 1:22 m.fl. BILAGA C (2/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, befintliga förhållanden Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa 1 Unit Wt. Above Water Table: 18 kn/m³ Fphi=2,97 Name: Sa2 Unit Wt. Above Water Table: 18 kn/m³ TY4 TY3 TY2 TY1 Name: Sa Sa Nivå [m] Sa2 130 Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\sektion A\ sektiona.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

21 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion A, Sandhults-Rydet 1:22 m.fl. med 20kPa last BILAGA C (3/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 20 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa 1 Unit Wt. Above Water Table: 18 kn/m³ Name: Sa2 Unit Wt. Above Water Table: 18 kn/m³ TY4 Fphi=2,52 TY3 TY2 TY1 20 kpa Name: Sa Sa Nivå [m] Sa2 130 Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\sektion A\ sektiona.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

22 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion A, Sandhults-Rydet 1:22 m.fl. med 40 kpa last BILAGA C (4/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 40 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa 1 Unit Wt. Above Water Table: 18 kn/m³ Name: Sa2 Unit Wt. Above Water Table: 18 kn/m³ Fphi=1,91 40 kpa Name: Sa TY4 TY3 TY2 TY1 150 Sa Nivå [m] Sa2 130 Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\sektion A\ sektiona.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

23 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion A, Sandhults-Rydet 1:22 m.fl. med 60kPa last BILAGA C (5/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 60 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa 1 Unit Wt. Above Water Table: 18 kn/m³ Name: Sa2 Unit Wt. Above Water Table: 18 kn/m³ Name: Sa 3 Fphi=1,67 60 kpa TY4 TY3 TY2 TY Sa Nivå [m] Sa2 130 Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\sektion A\ sektiona.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

24 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion B, Sandhults-Rydet 1:22 m.fl. BILAGA C (6/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, befintliga förhållanden Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa1 Unit Wt. Above Water Table: 18 kn/m³ Fphi=5,07 Name: Sa2 160 TY1 TY5 TY6 TY13 TY7 Name: Sa Sa1 Nivå [m] Sa Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\Sektion B\ sektionb.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

25 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion B, Sandhults-Rydet 1:22 m.fl. med 20 kpa BILAGA C (7/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 20 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa1 Unit Wt. Above Water Table: 18 kn/m³ 160 TY1 20 kn/m³ TY5 TY6 TY13 TY7 Name: Sa Sa1 Fphi=3,67 Name: Sa 3 Nivå [m] Sa Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\Sektion B\ sektionb.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

26 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion B, Sandhults-Rydet 1:22 m.fl. med 40 kpa BILAGA C (8/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 40 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa1 Unit Wt. Above Water Table: 18 kn/m³ 160 TY1 40 kn/m³ TY5 TY6 TY13 TY7 Fphi=2,66 Name: Sa Sa1 Name: Sa 3 Nivå [m] Sa Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\Sektion B\ sektionb.gsz Granskad av: Beräkning utförd av: Nathali Cuotto

27 DETALJEPLANERING STABILITETSUTREDNING SANDHULTS-RYDET 1:22 M.FL., SANDARED SEKTION: Sektion B, Sandhults-Rydet 1:22 m.fl. med 60 kpa BILAGA C (9/9) Skala 1:400 (A3) Analysmetod: Dränerad Analys, utbreddlast 60 kpa Beräkningsmodell: Morgenstern-Price Metod: Grid and Radius Portrycksmodell: Piezometric Line Datum: Name: Sa1 Unit Wt. Above Water Table: 18 kn/m³ 60 kn/m³ Name: Sa TY1 TY5 TY6 TY13 TY7 Fphi=1,95 Name: Sa 3 Nivå [m] Sa2 Sa Sa Avstånd [m] Directory: O:\GBG\265243\G\_Berakningar\sektioner\Sektion B\ sektionb.gsz Granskad av: Beräkning utförd av: Nathali Cuotto
