1 PM PROJEKTERINGSUNDERLAG/GEOTEKNIK NORRA HALLERNAS FÖRSKOLA, STENUNGSUNDS KOMMUN

2

3 SAMMANFATTNING Föreliggande PM behandlar projekteringsförutsättningar avseende geoteknik för rubricerat objekt. Sammanställning av utförda undersökningar redovisas i en separat rapport MUR (Markteknisk undersökningsrapport)/geoteknik Norra Hallernas förskola, Stenungsunds kommun daterad Denna PM nyttjas vid upprättande av ny detaljplan för del av fastigheterna Norums-torp 1:27 och Kyrkenorum 5:1 samt vid projektering. Vid upprättande av bygghandlingar, då byggnaders och anläggningars utformning och placering är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. Resultatet från denna utredning är att tillfredställande säkerhet mot totalstabilitetsbrott råder inom området för befintliga förhållanden samt en tillkommande belastning på 40 kpa. Planerad grundläggning av förskola bedöms kunna utföras med platta på mark. INNEHÅLLSFÖRTECKNING 1 INLEDNING SYFTE METOD UNDERLAG UTFÖRDA UNDERSÖKNINGAR DOKUMENT PLANERAD/FÖRESLAGEN KONSTRUKTION FÖRUTSÄTTNINGAR MARKFÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN SAMMANSTÄLLNING AV HÄRLEDDA EGENSKAPER GEOTEKNISKA PARAMETRAR OCH DIMENSIONERING GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS SAMMANSTÄLLNING AV PARTIALKOEFFICIENTER OCH Ƞ-FAKTORER SÄTTNINGSFÖRHÅLLANDEN BERÄKNINGSFÖRUTSÄTTNINGAR BERÄKNINGSRESULTAT SÄTTNINGAR STABILITETSFÖRHÅLLANDEN ALLMÄNT ERFORDERLIG SÄKERHETSFAKTOR BERÄKNINGSFÖRUTSÄTTNINGAR LASTER BERÄKNINGSRESULTAT STABILITET Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 3(13)

4 9 REKOMMENDATIONER GRUNDLÄGGNING SCHAKT- OCH FYLLNINGSARBETEN ANLÄGGNING AV HÅRDGJORDA YTOR STABILITET GEOTEKNISK KONTROLL BILAGA Bilaga 1 Utvärderade materialegenskaper Bilaga 2 Sättningsberäkningar Bilaga 3 Stabilitetsberäkningar Bilaga 4 Skissförslag för detaljplaneområde TILLHÖRANDE DOKUMENT OCH RITNINGAR MUR (Markteknisk undersökningsrapport)/geoteknik Norra Hallernas förskola, Stenungsunds kommun, daterad Planritning, Geoteknik, G01 Enstaka borrhål, Geoteknik, G11 Enstaka borrhål, Geoteknik, G12 Sektion A-A, Geoteknik, G21 Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 4(13)

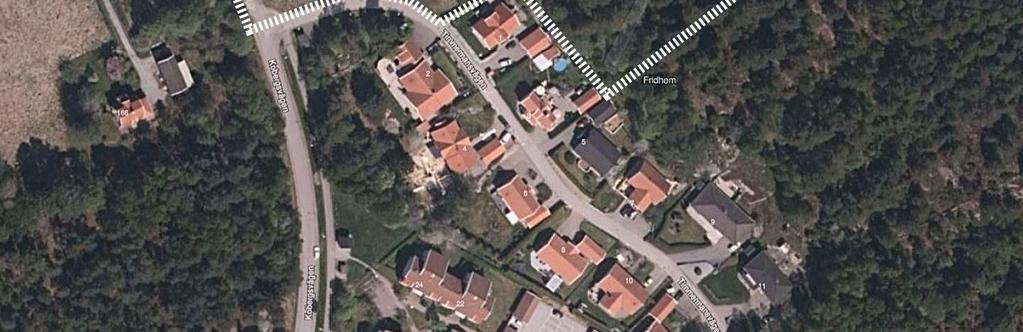

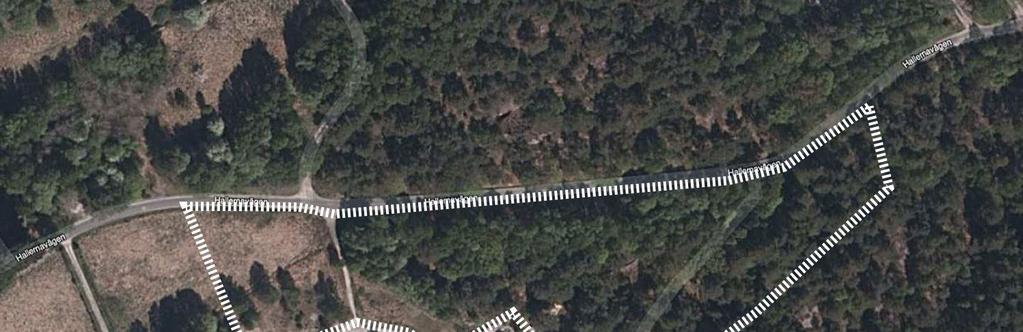

5 1 INLEDNING Tyréns AB har på uppdrag av Stenungsunds kommun utfört en geoteknisk utredning i samband med detaljplanearbetet för del av fastigheterna Norums-torp 1:27 och Kyrkenorum 5:1. Aktuellt område, med en area av ca m 2, är beläget längs förlängningen av Kobergsvägen, mellan Timmermansvägen och Hallernavägen, ca 2 km sydöst om Stenungsund centrum. Områdets läge markeras i Figur 1 nedan. Till denna PM hör handlingen MUR (Markteknisk undersökningsrapport)/geoteknik Norra Hallernas förskola, Stenungsunds kommun daterad Figur 1. Lokalisering av utredningsområde (källa: hitta.se). Aktuellt område markerat. 1.1 SYFTE Syftet med utredningen är att ge underlag avseende de geotekniska förhållandena, för framtagande av ny detaljplan samt för att möjliggöra att planerade grundläggningsarbeten kan projekteras och dimensioneras, för del av fastigheterna Norums-torp 1:27 och Kyrkenorum 5:1 i Stenungsunds kommun. Rapporten innehåller beskrivning av befintliga förhållanden, kontroll av släntstabilitet och sättningar samt rekommendationer avseende grundläggning. 1.2 METOD För att uppfylla syftet har geotekniska undersökningar utförts i 8 punkter inom området för att kunna bestämma jordens beskaffenheter, jordlagers totala mäktigheter samt jordlagerföljd. Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 5(13)

6 2 UNDERLAG Nedanstående underlag har nyttjats inom uppdraget. Projekteringsunderlag: Jordart- och jorddjupskarta från SGU har använts som underlag för planering av de geotekniska undersökningarna. Grundvattennivåer i november, SGU Material erhållet från beställare: Hallerna förskola skiss, översiktlig planskiss i PDF utförd av Tyréns AB och daterad Hallerna förskola, alternativ 1 och 2, illustration, översiktlig planskiss i PDF utförd av Tyréns AB och daterad Primärkarta i dwg 2.1 UTFÖRDA UNDERSÖKNINGAR Tyréns AB har utfört en geoteknisk fältundersökning under vecka 7 i februari Undersökningarna redovisas i sin helhet i MUR (Markteknisk undersökningsrapport)/geoteknik Norra Hallernas förskola, Stenungsunds kommun daterad , där även laboratorieresultat redovisas. Undersökningarna innefattar: Tabell 1. Utförda fältundersökningar. Undersökningsmetod CPT-sondering (CPT) Jordberg-sondering (JB-3) Vingsondering (Vb) Trycksondering (Tr) Skruvprovtagning (Skr) Sticksondering Antal 1 st 7 st 1 st 1 st 3 st 1 st Tabell 2. Utförda laboratorieundersökningar. Undersökningsmetod Jordartsbenämning Vattenkvot Konflytgräns Antal 9 st 7 st 2 st Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 6(13)

7 3 DOKUMENT För denna utredning har följande dokument varit styrande alternativt vägledande. Tabell 3. Styrande/vägledande dokument. Dokument Eurokod 7, 1997 Anläggnings AMA 17 TK & TR Geo 13 version 2.0 ( ) IEG Rapport 4:2010, Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar, Vägledning för tillämpning av Skredkommissionens rapporter 3:95 och 2:96 (delar av) IEG Rapport 7:2008, Tillämpningsdokument EN kapitel 6, Plattgrundläggning IEG Rapport 2:2008 rev 3.0: Tillämpningsdokument Grunder SGI Info 1, Jords egenskaper, Statens geotekniska institut, 2007 SGI Info 3, Skjuvhållfasthet utvärdering i kohesionsjord, Statens geotekniska institut, 2007 Schakta säkert Säkerhet vid schaktning i jord, Arbetsmiljöverket och SGI, version PLANERAD/FÖRESLAGEN KONSTRUKTION På del av fastigheterna Norums-torp 1:27 och Kyrkenorum 5:1 planeras för uppförande av en ny förskola i två plan, se Bilaga 4 för skissförslag. 5 FÖRUTSÄTTNINGAR För denna utredning har området delats in i en västra och en östra del. Den västra delen avgränsas av området för planerad parkeringsyta, se Bilaga 4. Inom detta område består undergrunden av lera, se Figur 2. Den östra delen består av resterande del av detaljplaneområdet där undergrunden består av friktionsjord ovan berg alternativt berg i dagen. 5.1 MARKFÖRHÅLLANDEN Generellt inom detaljplaneområdet sluttar marken uppåt i östlig riktning, med marknivåer kring +48 i väster och +60 i öster. Området avgränsas av Hallernavägen i norr, villabebyggelse i söder och en förlängning av Kobergsvägen i väster. Västra delen av området består av gräsbeklädd betesmark, med marknivå kring +48 till +50, som i öster avgränsas av en grusväg mellan Timmermansvägen och Hallernavägen, se Figur 1. Genom betesmaken rinner en mindre bäck i öst-västlig riktning. Strax söder om bäcken, mot Timmermansvägen, går berget i dagen. Den östra delen av området är skogbeklädd, med marknivåer mellan +50 och +60, och i stora delar av området går berg i dagen. Strax öster om detaljplaneområdet finns ett bergparti med nivåer uppemot +68, vilket skapar en naturlig avgränsning av aktuellt område. Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 7(13)

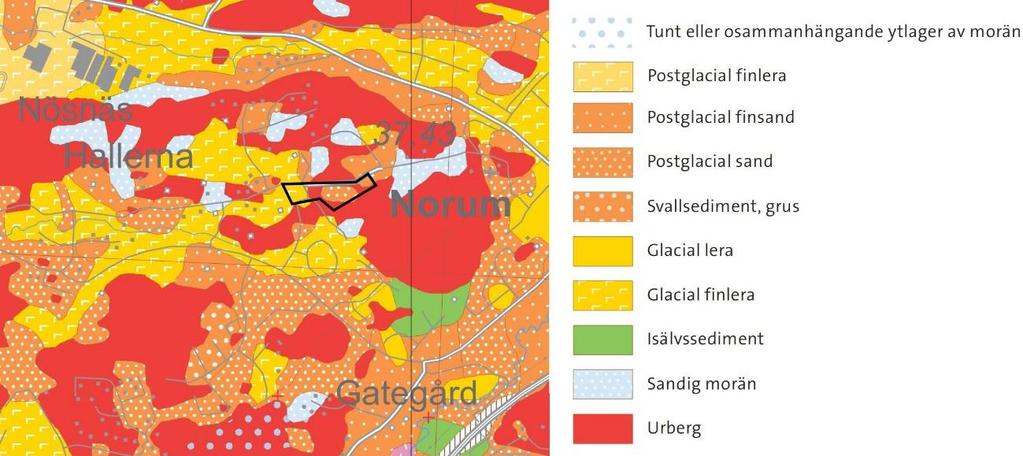

8 5.2 GEOTEKNISKA FÖRHÅLLANDEN Enligt SGU:s jordartskarta, Figur 2, består området av glacial finlera, postglacial sand och berg i dagen. Figur 2. Utsnitt från jordartskartan (källa: Sveriges Geologiska Undersökning). Aktuellt område markerat. Enligt utförda undersökningar består den västra delen av detaljplaneområdet av siltig torrskorpelera som överlagras av mulljordshaltig sand. Den östra delen av området består av siltig sand, som överlagras av mulljord, alternativt berg i dagen eller ytligt berg. Sonderingsstopp har erhållits på mellan 0,3 och 6,5 meters djup under markytan. Vattenkvot för upptagna jordprover varierar mellan %. Konflytgränsen varierar mellan %. Skjuvhållfastheten i torrskorpeleran har utvärderats till 50 kpa. 5.3 HYDROGEOLOGISKA FÖRHÅLLANDEN Fritt stående vatten (tolkat som grundvattenyta) har observerats i hål för skruvprovtagning och konstaterats till mellan 0,5 och 1,0 meter under markytan. Notera att grundvattenytan inte är statisk utan fluktuerar under året. Normalt påträffas de högsta grundvattennivåerna i södra Sverige under februari-mars, medan motsvarade lägsta nivåer normalt infaller under oktober-november. Vid tidpunkten för undersökningen var grundvattennivåerna inom regionen över de normala i både små och stora magasin för perioden på året, se SGU Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 8(13)

9 6 SAMMANSTÄLLNING AV HÄRLEDDA EGENSKAPER 6.1 GEOTEKNISKA PARAMETRAR OCH DIMENSIONERING Baserat på utförda undersökningar har valda geotekniska parametrar, vilka beskriver jordens hållfasthets- och deformationsegenskaper, sammanställts i Tabell 4 samt i Bilaga 1. Karaktäristiska hållfasthets- och deformationsegenskaper för sand samt karaktäristiska tungheter har erhållits från TK Geo 13. Tabell 4. Valda geotekniska parametrar. Material Tunghet g (g ) (kn/m 3 ) Hållfasthetsegenskaper Deformationsegenskaper Sand 18 (10) = 32 = 10 Lera 17 (7) = 50 = 5 = 30 = GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS Planerad anläggning avseende grundläggning och eventuella stödkonstruktioner hänförs till geoteknisk kategori 2 (GK 2) och säkerhetsklass 2 (SK 2). 6.3 SAMMANSTÄLLNING AV PARTIALKOEFFICIENTER OCH Ƞ-FAKTORER Beräkningar i brott- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Dessa är utvärderade ur undersökningsresultaten med stöd av IEGs tillämpningsdokument Grunder (Rapport 2:2008 rev 3.0). Det dimensionerande värdet för geokonstruktionen beräknas enligt IEGs tillämpningsdokument som: = 1 där γ m Fast partialkoefficient enligt Tabell 5 η Omräkningsfaktor som tar hänsyn till osäkerheter relaterade till jordens egenskaper och aktuell geokonstruktion enligt Tabell 5 X valt Valt värde enligt Tabell 4 Vid utvärdering av dimensionerande värde för friktionsvinkeln ansätts = tan 1 1 tan Tabell 5. Värden för de fasta partialkoefficienterna och omräkningsfaktorerna. Material γ m η långsträckt platta η kvadratisk/rektangulär platta Dränerade parametrar (φ ) (Sand) Odränerade skjuvhållfasthet ( ) (Lera) 1,3 1,0 1,0 1,5 0,95 0,95 Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 9(13)

10 Dränerade parametrar (φ och c ) (Lera) 1,3 1,0 1,0 Tunghet (γ) 1,0 1,0 1,0 Modul 1,0 1,0 1,0 Vid bruksgränsdimensionering skall hänsyn tas till pålastning pga. uppfyllnad av marknivå och avlastning pga. urschaktning. Den dimensionerande sättningsskillnaden Δ d beräknas enligt kap i IEGs Tillämpningsdokument Plattgrundläggning (7:2008). 7 SÄTTNINGSFÖRHÅLLANDEN 7.1 BERÄKNINGSFÖRUTSÄTTNINGAR Förväntade sättningar (δ) har beräknats enligt följande ekvation: =h Jordprofil och materialegenskaper har valts enligt Tabell 4. Beräkningarna har utförts dels för 3,5 meters jorddjup i torrskorpelera och dels för 6,5 meters jorddjup i sand, motsvarande djupaste uppmätta jorddjup inom respektive delområdet. Sättningskontroll har utförts för troliga markbelastningar på 10 kpa (motsvarande 0,5 meter fyllnadsmaterial), 20 kpa (motsvarande 1,0 meter fyllnadsmaterial), 30 kpa (motsvarande 1,5 meter fyllnadsmaterial) och 40 kpa (motsvarande 2,0 meter fyllnadsmaterial). Lasterna har förutsatts ha en stor utbredning och därmed har lasten antagits konstant genom jordprofilen. När höjdsättning av området och byggnaders placering är fastställd är det möjligt att justera beräkningarna med avseende på lasternas utbredning. 7.2 BERÄKNINGSRESULTAT SÄTTNINGAR Beräkningsresultat för olika belastningar redovisas i Tabell 6 och i Bilaga 2. Tabell 6. Beräknade totalsättningar. Jordprofil Last 10 kpa 20 kpa 30 kpa 40 kpa Torrskorpelera (3,5 m) < 1 cm < 1 cm 1 cm 1 cm Sand (6,5 m) < 1 cm 1 cm 2 cm 3 cm Förväntade sättningar inom området är små, och kan anses försumbara, för markbelastningar upp till 40 kpa. 8 STABILITETSFÖRHÅLLANDEN 8.1 ALLMÄNT Kontroll av stabilitet har utförts för en sektion (A-A), se planritning G01. Stabilitetsberäkningarna har utförts med programmet Slope/W version (GeoStudios 2016). Redovisade glidytor avser Morgenstern-Price metod för cirkulärcylindriska glidytor. Denna utredning bedöms uppfylla kraven för detaljerad stabilitetsutredning. Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 10(13)

11 8.2 ERFORDERLIG SÄKERHETSFAKTOR Stabilitetsberäkningarna för befintliga förhållanden har utförts enligt gällande norm, IEG rapport 4:2010, för detaljerad stabilitetsutredning och markanvändning Annan mark med rekommenderade säkerhetsfaktorer enligt Tabell 7. Tabell 7. Rekommenderade säkerhetsfaktorer för "Annan mark", IEG:s rapport 4:2010. F c 1,6-1,4 + F komb 1,4-1,3 F Ø 1,3 (sand) Stabilitetskontroll av framtida exploatering har utförts enligt gällande norm, IEG rapport 4:2010, för detaljerad stabilitetsutredning och markanvändning Nyexploatering (Planläggning) med rekommenderade säkerhetsfaktorer enligt Tabell 8. Tabell 8. Rekommenderade säkerhetsfaktorer för "Nyexploatering", IEG:s rapport 4:2010. F c 1,7-1,5 + F komb 1,5-1,4 F Ø 1,3 (sand) För denna detaljerade stabilitetsutredning har således säkerhetskrav valts enligt Tabell 9 och 10. Tabell 9 gäller för kontroll av befintliga förhållanden och Tabell 10 för framtida exploatering. Tabell 9. Gällande säkerhetsfaktorer för "Annan mark", för detta projekt. F c 1,5 F komb 1,45 F Ø 1,3 (sand) Tabell 10. Gällande säkerhetsfaktorer för "Nyexploatering", för detta projekt. F c 1,6 F komb 1,45 F Ø 1,3 (sand) 8.3 BERÄKNINGSFÖRUTSÄTTNINGAR I utförda totalstabilitetsberäkningar har dränerad analys kontrollerats, då befintlig slänt består av sand ovan berg. För underlag till beräkningssektionens geometri har en digital primärkarta med 1,0 m ekvidistans använts. Släntlutningen är som brantast ca 1:20. Jordprofil och materialegenskaper har valts enligt Tabell 4. Grundvattenytan har ansatts till mellan 0,5 och 1,0 meters djup under markytan. Beräkningarna är utförda med antagande om hydrostatisk fördelning mot djupet. 8.4 LASTER Marklaster har ansatts i de fall de befunnit sig i aktivzonen, d.v.s. i den pådrivande delen av glidytorna. Stabilitet har kontrollerats för följande belastningsfall: Befintliga förhållanden (markbelastning 0 kpa) Markbelastning 40 kpa Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 11(13)

12 8.5 BERÄKNINGSRESULTAT STABILITET Erhållna säkerhetsfaktorer redovisas i Tabell 11. Stabilitetsberäkningarna redovisas i sin helhet i Bilaga 3. Tabell 11. Erhållna säkerhetsfaktorer. Sektion Förutsättningar Säkerhetsfaktor, dränerad analys Anmärkning A-A Befintliga förhållanden 6,0 Ok A-A Marbelastning 40 kpa i och ovan slänt 2,5 Ok För befintliga förhållanden och för tillkommande markbelastning på 40 kpa samt med de grundvattenförhållanden som har antagits inom utredningen är säkerheten mot totalstabilitetsbrott tillfredställande inom området. Generellt gäller att en slänt med ren friktionsjord, oberoende av släntens längd, normalt inte kan stå i brantare lutning än dess inre friktionsvinkel ϕ. 9 REKOMMENDATIONER Vid upprättande av bygghandlingar, då byggnaders och anläggningars utformning och placering är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. 9.1 GRUNDLÄGGNING Baserat på utförda undersökningar bedöms grundläggningsförhållandena för planerad byggnation som goda. Grundläggning av planerad byggnad bedöms kunna utföras på frostfritt djup på befintlig jord med exempelvis platta på mark, förutsatt att det övre jordlagret med organiskt innehåll schaktas ur. 9.2 SCHAKT- OCH FYLLNINGSARBETEN Jord med organiskt innehåll skall schaktas ur inför grundläggning. Påförda fyllnadsmassor ska utgöras av materialtyp 2 eller bättre och ska packas enligt Anläggnings AMA 17. Vid eventuella schaktarbeten skall handbok Schakta säkert Säkerhet vid schaktning i jord från Arbetsmiljöverket och SGI, version 2015, beaktas. Schaktens släntlutning är till stor del beroende av jordens lokala egenskaper och lokal förekomst av silt, schaktdjup, väderlek samt grundvattenförhållanden och bör därför anpassas till rådande förhållanden på platsen. 9.3 ANLÄGGNING AV HÅRDGJORDA YTOR Anläggning av hårdgjorda ytor skall utföras enligt Anläggnings AMA 17. I västra delen av området förutsätts underliggande jordlager motsvaras av materialtyp 5A och tjälfarlighetsklass 4. Observera att eventuell avschaktning av organiskt material och återfyllning av fyllnadsmassor kan bli något djupare vid befintlig bäckfåra. I östra delen av området förutsätts underliggande jordlager motsvaras av materialtyp 3B och 5A och tjälfarlighetsklass 2 och STABILITET För befintliga förhållanden samt för en tillkommande markbelastning på 40 kpa i och ovan slänt är säkerheten mot stabilitetsbrott tillfredställande. Vid eventuella schaktarbeten bör hänsyn tas till lokal stabilitet. Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 12(13)

13 10 GEOTEKNISK KONTROLL För att säkerställa att grundläggningsarbetena sker under goda förhållanden ska ett kontrollprogram upprättas under byggskedet som åtminstone inkluderar följande: Jordförhållanden Grundvattenförhållanden Nivåer avseende grundläggning Vattenavledning Jordschakt Fyllning för grundläggning och packningskontroll (på fyllnad > 0,5 m) Schaktbottenbesiktning utförd av geotekniskt sakkunnig person Om en grundvatten- eller markförorening påträffas under entreprenadarbetena ska beställaren omgående kontaktas. Uppdrag: , Geoteknisk utredning för ny förskola Norra Hallerna Beställare: Stenungsunds kommun O:\GBG\283512\G\_Text\PM\PM Geoteknik.docx 13(13)

14 Bilaga 1 BILAGA 1 Utvärderade materialegenskaper

15 Härledda värden Bilaga 1 (1/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Naturlig vattenkvot, w N (%) Djup (m) T02 (Rutin) 18T05 (Rutin) Utvärderad

16 Härledda värden Bilaga 1 (2/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Naturlig vattenkvot, W N (%) Nivå T02 (Rutin) 18T05 (Rutin) Utvärderad

17 Härledda värden Bilaga 1 (3/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Konflytgräns, w L (%) Djup (m) T02 (Rutin) Utvärderad

18 Härledda värden Bilaga 1 (4/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Konflytgräns, W L (%) Nivå T02 (Rutin) Utvärderad

19 Härledda värden Bilaga 1 (5/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Odränerad skjuvhållfasthet, c u (kpa) Djup (m) T02 (CPT) 18T02 (Vb) Utvärderad

20 Härledda värden Bilaga 1 (6/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Odränerad skjuvhållfasthet, c u (kpa) Nivå T02 (CPT) 18T02 (Vb) Utvärderad

21 Härledda värden Bilaga 1 (7/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Modul kohesionsjord, E 50 (MPa) Djup (m) T02 (CPT) Utvärderad

22 Härledda värden Bilaga 1 (8/8) Uppdrag: Norra Hallernas Förskola Uppdragsnummer: Handläggare: Viktor Nyman Datum: Modul kohesionsjord, E 50 (MPa) Nivå T02 (CPT) Utvärderad

23 Bilaga 2 BILAGA 2 Sättningsberäkningar

24 Bilaga 2 (1/1) Sättningsberäkning Fall 1 Fall 5 Sand Sand Mäktighet (m) 6,5 Mäktighet (m) 6,5 Modul, E (kpa) Modul, E (kpa) Last (kpa) 10 Last (kpa) 30 Sättning (cm) 0,7 Sättning (cm) 2,0 Fall 2 Fall 6 Lera Lera Mäktighet (m) 3,5 Mäktighet (m) 3,5 Modul, E (kpa) Modul, E (kpa) Last (kpa) 10 Last (kpa) 30 Sättning (cm) 0,4 Sättning (cm) 1,1 Fall 3 Fall 7 Sand Sand Mäktighet (m) 6,5 Mäktighet (m) 6,5 Modul, E (kpa) Modul, E (kpa) Last (kpa) 20 Last (kpa) 40 Sättning (cm) 1,3 Sättning (cm) 2,6 Fall 4 Fall 8 Lera Lera Mäktighet (m) 3,5 Mäktighet (m) 3,5 Modul, E (kpa) Modul, E (kpa) Last (kpa) 20 Last (kpa) 40 Sättning (cm) 0,7 Sättning (cm) 1,4 Last (kpa) 0, Sättning (cm) 1,0 2,0 3,0 4,0 Lera Sand 5,0

25 Bilaga 3 BILAGA 3 Stabilitetsberäkningar

26 18T01 18T04 18T05 18T06 60 Nivå Nivå Datum: Bilaga 3 (1/2) Stabilitetsanalys SLOPE/W, 2D. Tool Version: Uppdrag: , Norra Hallerna Sektions ID: Sektion A, befintliga förhållanden Analys: Dränerad analys Beräkningsmetod: Morgenstern-Price PWP Conditions Source: Piezometric Line Skala: 1:800 Fφ = 6, Avstånd [m] Color Name Model Unit Weight (kn/m³) Cohesion (kpa) Piezometric Line Cohesion' (kpa) Phi' ( ) Phi-B ( ) Constant Unit Wt. Above Water Table (kn/m³) Lera Undrained (Phi=0) Sand Mohr-Coulomb Berg Bedrock (Impenetrable) 1 O:\GBG\283512\G\_Berakningar\Stabilitet\Norra Hallerna.gsz

27 Markbelastning 40 kn/m³ 18T01 18T04 18T05 18T06 60 Nivå Nivå Datum: Bilaga 3 (2/2) Stabilitetsanalys SLOPE/W, 2D. Tool Version: Uppdrag: , Norra Hallerna Sektions ID: Sektion A, markbelastning 40 kpa Analys: Dränerad analys Beräkningsmetod: Morgenstern-Price PWP Conditions Source: Piezometric Line Skala: 1:800 Fφ = 2, Avstånd [m] Color Name Model Unit Weight (kn/m³) Cohesion (kpa) Piezometric Line Cohesion' (kpa) Phi' ( ) Phi-B ( ) Constant Unit Wt. Above Water Table (kn/m³) Lera Undrained (Phi=0) Sand Mohr-Coulomb Berg Bedrock (Impenetrable) 1 O:\GBG\283512\G\_Berakningar\Stabilitet\Norra Hallerna.gsz

28 Bilaga 4 BILAGA 4 Skissförslag detaljplaneområde

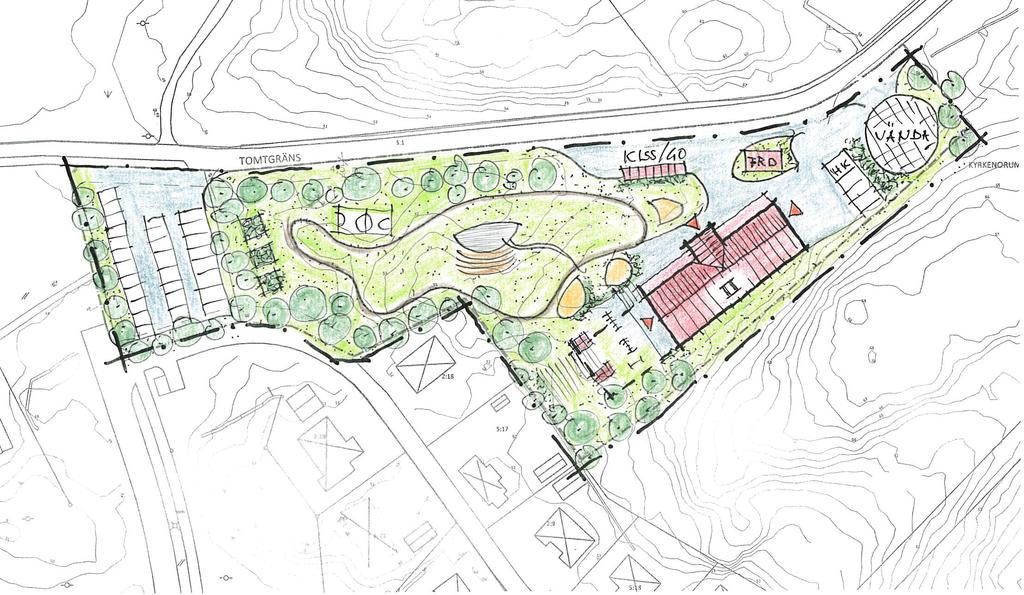

29 BESTÄLLARE: SKALA 1:1000 (A3) ILLUSTRATION ALTERNATIV 1 HALLERNAS FÖRSKOLA 0 50m ARKITEKT: KYRKENORUM Bilaga 4 (1/2)

30 BESTÄLLARE: SKALA 1:1000 (A3) ILLUSTRATION ALTERNATIV 2 HALLERNAS FÖRSKOLA 0 50m ARKITEKT: KYRKENORUM Bilaga 4 (2/2)
