1 TOLUST Ett AB Anmälan om vattenverksamhet enligt 11 kap 9 a miljöbalken (1998:808) Jönköping

2 Anmälan om vattenverksamhet enligt 11 kap 9 a miljöbalken (1998:808) Datum Uppdragsnummer Utgåva/Status Förhandskopia Mats Käll Uppdragsledare Hanna Allemyr Handläggare Ramböll Sverige AB Gjuterigatan Jönköping Telefon Fax Unr Organisationsnummer

3 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Innehållsförteckning 1. Inledning.... Administrativa uppgifter Syfte Beskrivning av utfyllnaden Beskrivning av området Utförande av arbeten i vatten samt deras förutsedda miljöpåverkan Särskilda skydds- och kompensationsåtgärder Enskilda intressen... 1 Bilagor 1. Utsträckning utfyllnad och spont, ritning M-0 Ramböll Sedimentundersökning i Munksjön, Tekniskt PM Golder Associates inklusive bilaga Kopia av servitutsavtal gällande Lappen 11, mellan TOLUST Ett AB och Munksjö Sweden AB 1 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

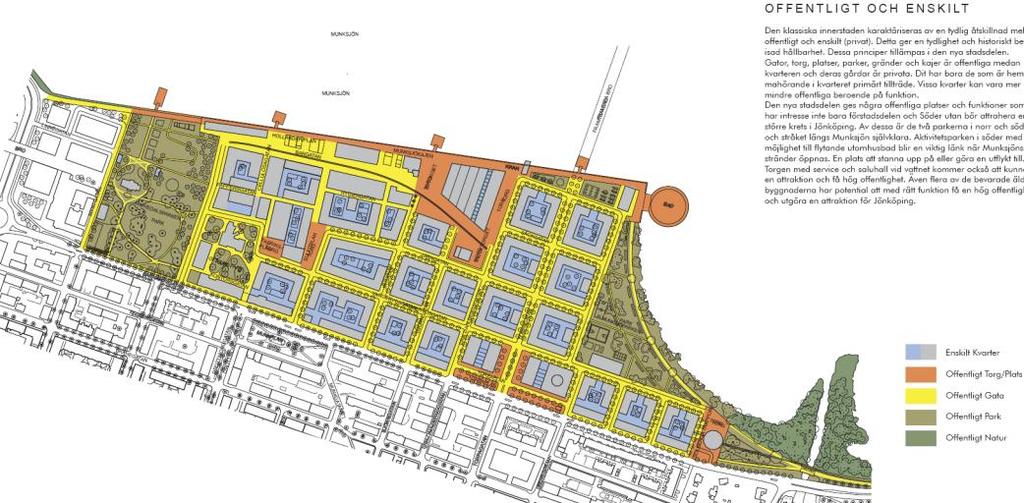

4 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Utfyllnad i Munksjön 1. Inledning Munksjö ABs Fabriksområde är namnet på en ny stadsdel i den centrala delen av Jönköping. Det är fastighetsbolaget TOLUST ETT AB som avser utveckla och förädla det tidigare industriområdet med utbyggnad av bostäder mm. I den södra delen av det nya bostadsområdet planeras i ett första skede en utfyllnad som omfattar ett ca 940 m stort område i Munksjön. Utfyllnaden behövs för att befintliga ledningsstråk ska kunna flyttas, detta för att möjliggöra byggnationen samt för att strandlinjen ska kunna bli tillgänglig för allmänheten. Enligt miljöbalken kan en utfyllnad inom vattenområde utgöra en anmälningspliktig vattenverksamhet om den bottenyta som verksamheten omfattar i vattenområdet uppgår till högst m. Anmälan görs till länsstyrelsen i Jönköpings län. Parallellt med anmälan kommer en ansökan om tillstånd för utfyllnad inom vattenområde för ett område som omfattar ytterligare maximalt m att upprättas. Enligt miljöbalken är utfyllnad inom vattenområde då bottenytan är större än m en tillståndspliktig vattenverksamhet där en ansökan om tillstånd skall inlämnas till mark- och miljödomstol (i detta fall vid Växjö tingsrätt). Ramböll Sverige har engagerats av TOLUST Ett AB för att upprätta anmälan och ansökan om tillstånd till vattenverksamhet för den planerade utfyllnaden. Figur 1 Utdrag från förhandskopia av beskrivning upprättad av Nyréns Arkitektbolag Blå linje visar översiktligt det område som aktuellt för planerad utfyllnad, i denna anmälan. av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

5 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc. Administrativa uppgifter Verksamhetsutövare: TOLUST Ett AB Organisationsnummer: Adress: Box 7, Jönköping Kontaktperson: Gunnar Järvhammar? Fastighetsbeteckningar: Lappen 5 och Lappen 11, Jönköpings kommun Fastighetsägare: TOLUST Ett AB respektive Munksjö Paper AB. TOLUST Ett AB har rådighet gällande Lappen 11, Jönköpings kommun, genom ett servitutsavtal?, se bilaga 3. Berörd sjö: Munksjön Konsult: Ramböll Sverige AB Kontaktperson: Mats Käll Tel: E-post: mats.kall@ramboll.se 3. Syfte Munksjö ABs Fabriksområde är namnet på en ny stadsdel i den centrala delen av Jönköping. Det är fastighetsbolaget TOLUST Ett AB som avser utveckla och förädla det tidigare industriområdet med utbyggnad av bostäder mm som är beläget invid sjöns södra delar. Kommunen antog Översiktsplan 00. I denna står bland annat att Munksjön skall förvandlas till en stadssjö med en vacker och tilltalande bebyggelse och strandpromenad runt hela sjön. En fördjupad översiktsplan som benämns Ramprogram för Södra Munksjön är nu på samråd. Arbetet med en ny detaljplan för området pågår och planen fastställts sannolikt under 01. Genom nuvarande detaljplan är strandsskyddet utsläckt men kan återinträda i samband med att ny plan fastställs. För att byggnation ska möjliggöras inom Munksjö Fabriksområde måste befintliga ledningsstråk flyttas. För att flytten av ledningar ska kunna genomföras och för att räta ut strandlinjen så erfordras den utfyllnad som ingår i föreliggande anmälan. 4. Beskrivning av utfyllnaden Tidigare utfyllnader har skapat dagens strandlinje. Enligt ett underlag från en historisk inventering redovisad av SWECO VIAK finns inom nu aktuellt område ett flertal utfyllnader noterade från år 1889 fram till av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

6 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc I en av Jönköpings kommun utförd översvämningskartering rekommenderas att kommande markområden runt Munksjön planeras för en vattennivå på minst +90,3 m ö h. Terrassytan på utfyllnaden (och angränsande markområden) planeras förläggas på nivåer mellan m ö h, se figur. Figur Sektionsskiss över utfyllnaden. Källa: Nyréns Arkitektkontor. Den planerade anmälningspliktiga utfyllnaden inom området bedöms täcka en bottenarea i Munksjön motsvarande ca 940 m medan volymen utfyllda massor beräknas uppgå till totalt ca m 3. Utfyllnaden planeras att utföras innanför en ca 140 m lång stålspont som slås ned i fast botten. Sponten kommer sannolikt att förankras in mot stranden. Arbetsordningen för arbeten i vatten presenteras närmare under kapitel 6. Utsträckningen av spont och utfyllnad beskrivs i bilaga 1. 4 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

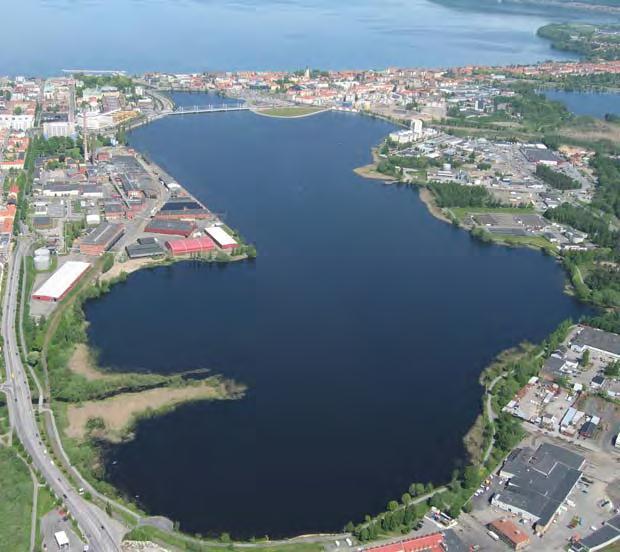

7 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Figur 3 Flygfoto över Munksjön. Källa: Utredning gällande miljöstatus och påverkan av utsläpp från Munksjö Paper och SCA Hygiene Products, Svensk MKB Lila linje markerar ungefärligt läge för område som är aktuellt för nu planerad utfyllnad. Det är beställarens önskemål och ambition att utforma den nya strandkanten så att den blir naturlik där det är möjligt. 5. Beskrivning av området En fördjupad översiktsplan som benämns Ramprogram för Södra Munksjön är under färdigställande. I en av underlagshandlingarna till ramprogrammet, Inventering av natur- och rekreationsvärden vid Munksjön, görs en bedömning att nuvarande strandområde är igenväxningsmark som saknar betydande naturvärden, med ett eventuellt undantag för själva strandlinjen. Tabergsån mynnar i Munksjön, söder om aktuellt område för utfyllnad. Enligt kommunens naturvårdsprogram finns vid mynningen en skyddsvärd flora med ovanliga kärlväxter och mossor. Strax norr om det utfyllnadsområde som anmälan 5 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

8 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc avser har den regionalt sällsynta kärlväxten Vattenskräppa påträffats. Avståndet uppgår till drygt 10 m från platsen där den så kallade spontlinjen möter land. Ytterligare längre mot nordost har lokaler av Slokstarr och Vippstar hittats. Tabergsån är även en viktig vandringsväg för Vätterns skyddsvärda fiskfauna. Enligt Inventering av natur- och rekreationsvärden vid Munksjön har Munksjön vegetationsrika grunda bottnar som har stor betydelse för fiskfaunan. Munksjön har även stor betydelse för vandrande öring från Vättern, som går upp i Tabergsån. Signalkräfta har påträffats vid tidigare provfiske och sjön bedöms ha god potential som kräftfiskesjö. Under år 01 har provfiske utförts i anslutning till eller nära utfyllnadsområdet och då noterades gäddyngel, vilket bedöms innebära att det är nära en lekplats för gädda. Munksjöns vattenstånd överensstämmer i stort med Vätterns. I normalfallet sker avrinningen i riktning från Munksjön mot Vättern men kan bli den omvända vid nordlig vind. Vattenståndet varierar mellan +88, och 89, m ö h (lägsta lågvattenyta respektive högsta högvattenyta). Enligt Översvämningsstudie Jönköpings tätort föreligger en risk för översvämning i det aktuella området vid nuvarande marknivåer, jämför figur 4 nedan. I denna studie betonas även att avbördningskapaciteten vid Tabergsåns mynning ut i Munksjön är begränsad. På sikt kan därför åtgärder förväntas behöva genomföras vid åmynningen. 6 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

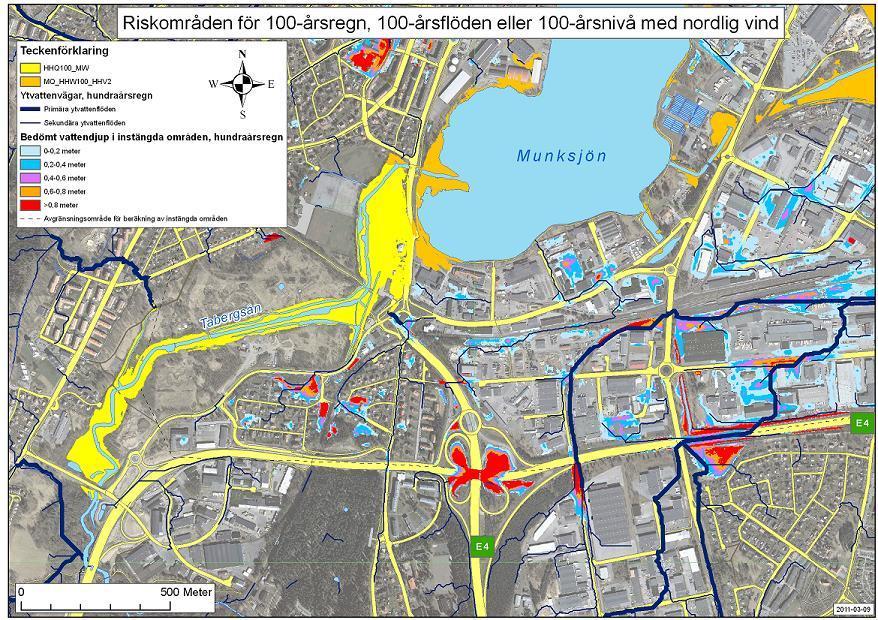

9 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Figur 4 Utdrag från Hållbar VA-försörjning, Riskområden för översvämning. Under april 01 genomförde GEONOVA en sedimentundersökning i Munksjön, enligt ett av Ramböll upprättat program. Resultaten från undersökningen har sammanställts respektive utvärderats och redovisas av Golder Associates i en rapport daterad , jämför bilaga. Enligt undersökningen sluttar bottenslänten inom området relativt brant österut ned mot Munksjöns djupare delar. Inom det undersökta området uppgår vattendjupet till max 1 m medan de lösa sedimentens mäktighet i medeltal är ca 1,5 m, med ett maximalt djup av ca,5 m. I den del som blir övertäckt av aktuell utfyllnad är vattendjupet max ca 7 m och de lösa sedimentens mäktighet understiger 1 m. Jämför figur 6 och 7 nedan. 7 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

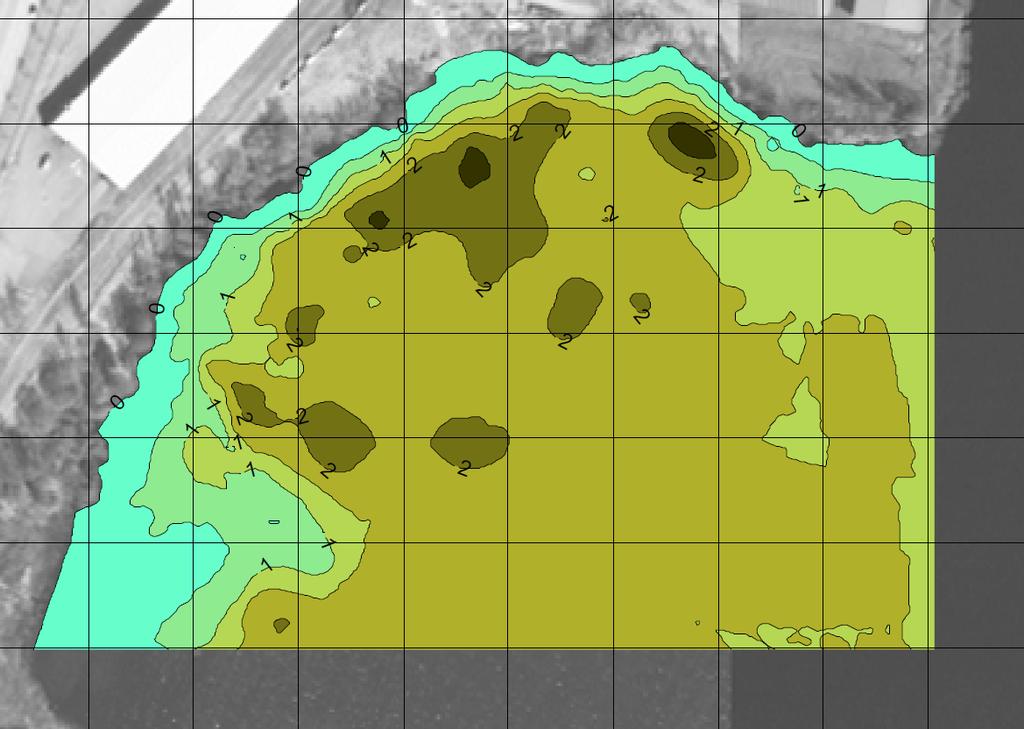

10 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Figur 6 Tolkad sedimentmäktighet, uppmätta vid GEONOVAs undersökning under april 01. Spontlinjens ungefärliga läge är markerad med pil. Totalt har förhållandena undersökts i nio punkter (betecknade ). Analyser är utförda på prover från åtta av punkterna. Förhöjda halter i förhållande till internationella riktvärden och bakgrundshalter i den närliggande Rocksjön har påvisats i sedimenten vad avser metaller, PAH, PCB, dioxiner och olja. De prover som har analyserats är huvudsakligen uttagna på bottensediment inom 0,1 m djup under botten. Vid en jämförelse med sedimentanalyser från övriga delar av Munksjöns bottnar förefaller nu undersökt område uppvisa halter i nivå med eller lägre för aktuella parametrar. Tre punkter, betecknade , är av särskilt intresse då de är belägna inom den aktuella utfyllnaden. I de tre punkterna uppvisar sedimenten organiskt innehåll och en del rötter har även påträffats. I övergången mot fastare botten noterades en sandinblandning i uttagna prover. Ett prov uppvisade svag oljelukt (103). 9 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

11 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc 6. Utförande av arbeten i vatten samt deras förutsedda miljöpåverkan Föroreningssituationen har hittills varit okänd i denna del av Munksjöns sediment då tidigare undersökningar i sjön bara marginellt täckt nu aktuellt område. De föroreningar som dokumenterats vid analys av sedimentproverna har sannolikt i likhet med övriga Munksjöns sediment ett ursprung från olika historiska och nutida industriverksamheter runt sjön. Munksjön är också recipient för kommunens reningsverk och för utsläpp från ett antal dagvattenledningar. Den förutsedda miljöpåverkan bedöms huvudsakligen utgöras av eventuella konsekvenser av den grumling som kan bli aktuell vid utfyllnadsarbeten innanför slagen spont. En traditionell slagning av sponten bedöms endast orsaka en begränsad uppgrumling av bottensedimenten varför någon särskild skyddsåtgärd inte bedöms erfordras för det momentet. Följande arbetsordning bedöms lämplig för att minimera risken för grumling i samband med anläggande av den utfyllnad som ingår i föreliggande anmälan om vattenverksamheter: 1. Avverkning av träd, buskar mm i den nuvarande strandlinjen. Nedslagning av en stålspont med en utsträckning motsvarande ca 140 m. Denna slås vertikalt ned i fast botten och förankras in mot land med ett tillräckligt antal horisontella stag fästa mot ankarplattor. Spontens övre kant förläggs lägst på nivån +90,3. Sponten avslutas med en ca 0 m lång öppning i sydväst mellan spont och strandlinje. Vattendjupet uppgår i anslutning till öppningen mellan 0 och knappt m. 3. Anläggande av en siltgardin på tillräckligt avstånd utanför öppningen i sponten. Siltgardinen fästes mot strandlinje respektive mot sponten och förses med tyngder. 4. Utfyllnad med erosionssäkrade massor i öppningen. 5. Anläggande av två fångdammar. De skapas genom att vallar läggs i riktning från strandlinje ut till sponten, jämför figur 7 nedan. Vallarna utformas med lågpermeabla rena massor till en krönhöjd motsvarande ca 0,3 m lägre än spontens övre kant. 6. Utfyllnad med tillförda rena massor till full höjd genom ändtippning. Utfyllnaden startar i nordost och sker i riktning mot sydväst. Den avslutas mot tidigare utlagd vall i den f d öppningen mellan spont och strandlinje. 7. Avetablering av siltgardinen. 10 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

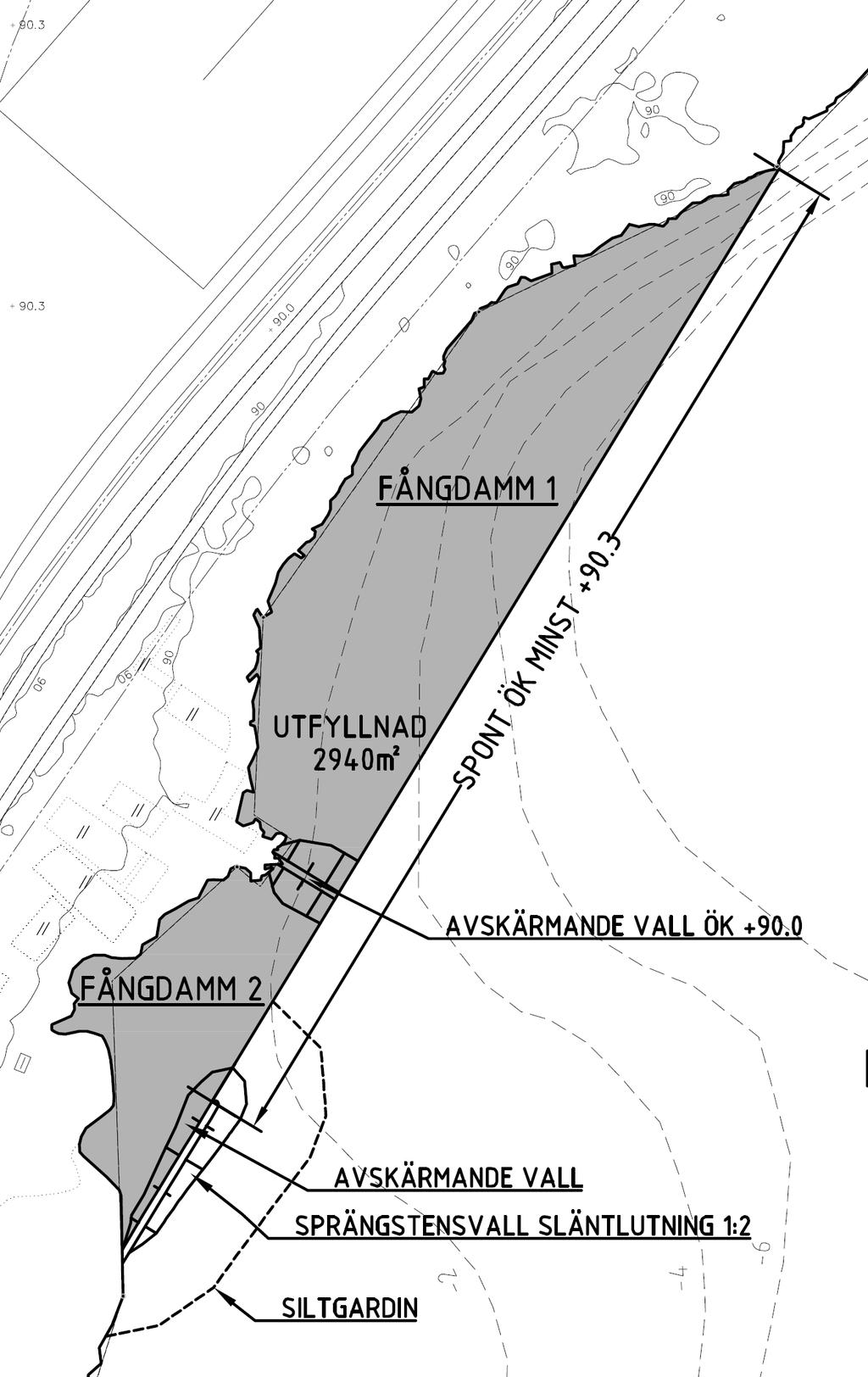

12 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Figur 7 Siltgardin och fångdammar 11 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

13 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc 7. Särskilda skydds- och kompensationsåtgärder De skyddsåtgärder som föreslås vidtas är inriktade på att minimera spridningen med vattenmassan genom uppgrumling av bottnarna i samband med utfyllnaden. Det skall betonas att det faktum att föroreningar i sedimenten konstaterats i sig inte innebär att en sanering måste utföras av bottnarna inför utfyllnadsarbetena. Trots kännedom om att föroreningar förekommer i sedimenten bedöms det vara tillräckligt att vidta särskilda skyddsåtgärder i samband med utfyllnaden, åtgärder som begränsar eventuella konsekvenser för miljön av de erforderliga arbetena i vattenmiljön. Dessa skyddsåtgärder beskrivs ovan. Enligt kapitel 6 är avsikten att inför utfyllnaden anlägga dels en siltgardin och dels flera fångdammar inom vilka uppgrumlade sediment kan återsedimentera. Det bedöms medföra att en kontrollerad avrinning av vatten kan uppnås från utfyllnadsområdet ut till Munksjöns vattenmassa. Möjlighet finns att vid behov tillfälligt avbryta arbeten om grumling mot förmodan når utanför siltgardinen. Planerad utfyllnad bedöms inte menligt påverka floran vid Tabergsåns mynning eller fiskvandringen, den senare bedöms påverkas minimalt om grumlande arbeten undviks under perioden slutet av september till början av november. Den regionalt sällsynta kärlväxten Vattenskräppa bedöms vara belägen minst 10 m från platsen där utfyllnad sker i den norra delen av området, mot installerad spont. Det bedöms innebära att med bättre kännedom om växtlokalens exakta läge kan denna vid behov skyddas under arbeten och sannolikt bevaras orörd. I anslutning till utfyllnadens södra del används konventionella massor bestående av erosionssäkrade grövre fraktioner vilket ger bottnar som är gynnsamma för småfisk och kräftdjur. Det finns även en möjlighet att anlägga en begränsad släntfot med grövre stenmaterial som läggs utanför delar av stålsponten. 8. Enskilda intressen Såvitt är känt finns inga enskilda intressen i den aktuella delen av Munksjön. Där det är aktuellt för utfyllnad råder idag fiskeförbud. Jönköpings vattenskidklubb bedriver verksamhet i Munksjön. Klubben håller dock mestadels till i östra delen av sjön vid träning. 1 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

14 MUNKSJÖN JÖNKÖPING

15 DATUM UPPDRAGSNUMMER TILL Annelie Wiklund Jönköpings kommun KOPIA Munksjö Sweden AB, Ramböll Sverige AB FRÅN Henrik Eriksson E-POST SEDIMENTUNDERSÖKNING I MUNKSJÖN 1.0 INLEDNING I Munksjön, området mellan Tabergsåns inlopp och fd Munksjöfabriken, har provtagning av sediment samt geofysiska mätningar utförts. Golder Associates AB (Golder) har på uppdrag av Jönköpings kommun (kommunen) sammanställt resultaten från undersökningen i föreliggande PM..0 SYFTE Syftet med föreliggande PM är att: Redovisa undersökningens genomförande och resultat Jämföra analysresultaten mot relevanta riktvärden för vattenmiljöer Göra en kortfattad tolkning av de geofysiska mätningarna 3.0 AVGRÄNSNING Föreliggande PM omfattar en del av pågående arbete med en riskbedömning för Munksjön. Inga slutsatser rörande risker presenteras i föreliggande handling utan dessa redovisas i den rapport som avser riskbedömningen. 4.0 UNDERSÖKNINGENS GENOMFÖRANDE I avsnitten nedan redovisas kortfattat undersökningens genomförande. För detaljer hänvisas till det undersökningsprogram som upprättats av Ramböll (01). 4.1 Sedimentprovtagning Provtagning av sediment utfördes av GEONOVA den och 3 april 01. Provtagning utfördes i sammanlagt nio punkter (se Bilaga 1 för provpunkternas placering) med hjälp av multiprovtagare. Vid provtagningen dokumenterades position, vattendjup och mäktighet av eventuella lösa sediment samt sedimentets karakteristik, lukter mm. Provtagning utfördes som mest ned till m. Enligt planen skulle provtagning utföras med till 3 m men inga sådana mäktigheter påträffades. Uttag av nivåprover gjordes enligt följande indelning 0-10, 10-30, 30-60, , / cm djup. I det fall friktionsbotten påträffades uttogs endast det ytliga provet. Golder Associates AB Box 017, Stockholm. Besöksadress: Östgötagatan 1, Stockholm Tel: Fax: Golder Associates: Kontor i Afrika, Asien, Australien, Europa samt Nord- och Sydamerika Org.nr VAT.no SE Styrelsens säte: Stockholm

16 Annelie Wiklund Jönköpings kommun Provtagningen dokumenterades i av Golder upprättade fältprotokoll. Inmätning av provplatser gjordes enligt Jönköpings lokala koordinatsystem RT R06 5 gon V 63,5:0. 4. Kemiska analyser Kemiska analyser utfördes av ALS Scandinavia. Fem prover (ytligaste provet från 103, 104, 106, 108 och 109) analyserades avseende tungmetaller inkl kvicksilver, PCB7, dioxiner, dioxinlika PCB, klorbensener, kolväten (C10- C40), PAH16 och TOC (beräknad). Fyra prover (101, 10, 105 samt nivå från 108) analyserades avseende tungmetaller inkl kvicksilver, PCB7, kolväten (C10-C40), PAH16 och TOC (beräknad). 4.3 Geofysik Bestämning av sedimentmäktighet samt vattendjup har utförts med hjälp av georadar i kombination med ekolod. 5.0 RESULTAT I följande avsnitt redovisas resultat från undersökningen. 5.1 Sedimentkarakteristik Dokumentation från provtagningen redovisas i Bilaga. Kortfattat kan intrycken sammanfattas att i den södra delen av undersökningsområdet påträffades lösa organiska sediment ytligt medan bottnen i den norra delen utgjordes av friktionsmaterial (sand, grus etc.). I de organiska sedimenten var inslaget av rötter rikligt. Inga fibersediment påträffades. Svag oljelukt noterades på tre platser 103, 104 och 106. I provplats 108 påträffades ett tunt skikt med ett avvikande material som även hade en distinkt och skarp lukt. 5. Kemiska analyser Analyssammanställning inklusive jämförelser med bakgrundshalter och riktvärden redovisas i Bilaga 3. I samma bilaga redovisas även en statistisk sammanställning av de nya provpunkterna samt de som tagits inom övriga delar av Munksjön. Originalprotokoll från laboratoriet redovisas i Bilaga 4. Jämförelser har gjorts mot bakgrundshalter (analys av prover från Rocksjön) samt internationella riktvärden från Kanada. Ekotoxikologiskt baserade riktvärden för sediment finns för två olika nivåer; en lägre nivå, Interim Sediment Quality Guidelines (ICQG) under vilken inga negativa effekter förväntas uppkomma och en högre nivå, Probable Effect Level (PEL) över vilken effekter på ekosystemet är troliga. I föreliggande PM jämförs de uppmätta halterna med såväl ICQG som PEL. I de fall riktvärden saknas har jämförelser gjorts enbart mot bakgrundshalt. Kortfattat kan följande konstateras: Vad gäller metallerna är det främst i punkterna 106 och 108 som halter tydligt över riktvärdena påvisats. Primärt gäller det kvicksilver, krom, koppar, bly och zink. PAH påvisas i halter överstigande riktvärdena i merparten av punkterna. Undantag är punkten 10. I 101 underskrider PAH-halterna det högre satta PEL-värdet. Dioxiner har påvisats över bakgrundshalten i samtliga analyser. Högsta halten, angett som toxiska ekvivalenter påvisades i punkten 103. PCB noterades i halter högre än Rocksjön i samtliga provplatser utom 101. Högsta halten, angett som summa PCB7 påvisades i punkten 108, på den djupa nivån. /3

17 Annelie Wiklund Jönköpings kommun Olja (angett som oljeindex) påvisades i flera av proverna. Detta stämmer väl med fältintrycken. Högsta halterna påvisades i 103 samt den djupa nivån i 108. I jämförelse med övriga Munksjön förefaller nu undersökt område uppvisa halter i nivå med eller lägre. Metaller och olja är de ämnen som tydligast uppvisar lägre halter inom detta område. Halter för övriga organiska ämnen ligger i paritet med vad som tidigare konstaterats i Munksjön. 5.3 Geofysik Redovisning av geofysiska mätningar presenteras i Bilaga 5. Sedimentmäktigheterna i området har uppmätts till som mest,5 m. Inom merparten av området uppgår mäktigheten till cirka 1,5 m. Vattendjupet inom området uppgår som mest till cirka 1 m. Från stranden sluttar det förhållandevis brant österut ned mot Munksjöns djupare delar, i mitten av sjön. Tidigare mätningar har indikerat att Munksjön maximala djup ligger på cirka 5 m. 6.0 SLUTSATSER Golder har på uppdrag av kommunen sammanställt resultat från genomförd sedimentundersökning i Munksjön. Följande slutsatser lämnas: Provtagning av sediment har utförts i nio punkter i Munksjön, området mellan Tabergsåns inlopp och fd Munksjöfabriken. Vidare har bestämning av vattendjup och sedimentmäktighet utförts med geofysiska metoder. Förhöjda halter i förhållande till internationella riktvärden och bakgrundshalt (Rocksjön) har påvisats för metaller, PAH, PCB, dioxiner och olja. I jämförelse med övriga Munksjön förefaller nu undersökt område uppvisa halter i nivå med eller lägre. Sedimentmäktigheten inom området uppgår generellt till cirka 1,5 m med en maximal mäktighet på cirka,5 m. Vattendjupet uppgår som mest till 1 m. 7.0 REFERENSER Ramböll Sverige AB (01) Förslag till program för sedimentundersökning i del av Munksjön, Jönköping. Stockholm, dag som ovan Göteborg, dag som ovan Henrik Eriksson Uppdragsledare Anna-Lena Öberg-Högsta Kvalitetsansvarig HE/ALÖH Bilaga 1: Karta med provtagningspunkter Bilaga : Fältprotokoll Bilaga 3: Analyssammanställning Bilaga 4: Analysprotokoll (original) Bilaga 5: Redovisning av geofysik \\sto1-s-main01\i\projekt\01\ sedimentutredning munksjön\pm\pm_munksjön_lev_1054.docx 3/3

18 Situationsplan Sedimentundersökning 01 MUNKSJÖN JÖNKÖPING Projektnr. Skala (A3) Datum : BILAGA 1 Teckenförklaring Sedimentundersökningar 01 Depositionsbotten Underlag: Lantmäteriet, JEAB och MAB Ritad av: J. Andersson Handläggare: H. Eriksson Uppdragsledare: H. Eriksson ± m Zoomat område Erosionsbotten Transportbotten Massafiber I:\Projekt\009\ Riskbedömning Munksjön\IM\GIS

19 Bilaga - Fältprotokoll Datum: och Väder: Sol/Molningt Lufttemperatur: mellan Provtagare: Peder Englund Vattennivå Munksjön: 89 (1040) och 88,5 (10403) Jönköpings lokala koordinatsystem: RT R06 5 gon V63,5:0 ProvID Provpunkt Vattendjup [m] Djup från [m u sed.yta] Djup till [m u sed.yta] Öst-Väst koordinat Nord-Syd koordinat Jordart MU.S1.101.N1 101,5 0 0, org.mtrl MU.S1.101.N 101 0,1 0,3 MU.S1.101.N ,3 0,6 MU.S1.101.N ,6 1 MU.S1.101.N MU.S1.10.N , org.mtrl MU.S1.10.N 10 0,1 0,3 MU.S1.10.N3 10 0,3 0,6 MU.S1.10.N4 10 0,6 1

20 MU.S1.103.N ,5 0 0, org.mtrl MU.S1.103.N 103 0,1 0,3 grönt org mtrl succ ljusre mot MU.S1.103.N ,3 0,6 grönt org mtrl succ ljusre mot MU.S1.103.N , ,0 sandinblandat, stopp MU.S1.104.N , org.mtrl MU.S1.104.N 104 0,1 0,3 org.mtrl MU.S1.104.N ,3 0,6 org.mtrl MU.S1.104.N ,6 1 org.mtrl MU.S1.105.N , sand MU.S1.106.N , org.mtrl MU.S1.106.N 106 0,1 0,3 org.mtrl MU.S1.106.N ,3 0,6 org.mtrl MU.S1.106.N ,6 1 org.mtrl MU.S1.106.N org.mtrl MU.S1.106.N6 106 MU.S1.107.N , sten,grus

21 MU.S1.108.N , sand,grus MU.S1.108.N 108 0,1 0,3 org.mtrl MU.S1.109.N ,5 0 0, sten,grus,sand

22 Kommentar jordart Förekomst av fibrer Lukter Förekomst av gas Svart lättsuspenderat mtrl inga lukter lite bubblor vid nedträngande Brunt org mtrl succ ljusare Mkt rötter och onedbrutet org mtrl inga lukter Brunt org mtrl succ ljusare Mkt rötter och onedbrutet org mtrl inga lukter Brunt org mtrl succ ljusare Mkt rötter och onedbrutet org mtrl inga lukter Sandinblandat, stopp 1, meter inga lukter Svart lättsuspenderat mtrl Mkt rötter inga lukter lite bubblor vid nedträngande Brunt org mtrl succ mörkare Mkt rötter inga lukter Brunt org mtrl succ mörkare Mkt rötter inga lukter 0,7-0,8 sand/silt inblandat, stopp 0.8 inga lukter

23 svart org mtrl en del rötter svag oljelukt en del gasbubblor vid nedträngande t djupet t djupet 1,0 mgrönt org mtrl succ ljusre mot djupet svart org mtrl en del rötter svag oljelukt en del gasbubblor vid nedträngande svart/grönt org mtrl en del rötter svag oljelukt grönt org mtrl succ ljusre mot djupet grönt org mtrl succ ljuasre mot djupet, stopp 0,8 mot sand en del rötter ingen lukt svart org mtrl en del rötter svag oljelukt en del gasbubblor vid nedträngande svart/grönt org mtrl svag oljelukt grönt org mtrl succ ljusre mot djupet grönt org mtrl succ ljusre mot djupet grönt org sand/silt inblandat mtrl succ ljusare mot djupet, stopp 1,3 sten,grus 7 försök inget mtrl, stenig botten

24 DATUM UPPDRAGSNUMMER TILL Annelie Wiklund Jönköpings kommun KOPIA Munksjö Sweden AB, Ramböll Sverige AB FRÅN Henrik Eriksson E-POST BILAGA 3 - ANALYSSAMMANSTÄLLNING 1.0 SAMTLIGA PROVER I BUKTEN 1.1 Metaller As Cd Co Cr Cu Hg Ni Pb V Zn Provpkt Från (m) Till (m) mg/kg TS ,1 6,17 0,834 16,4 4,8 87,1 0,545 0,3 44,4 5, ,1 3,81 0,364 13,8 1,6 3,3 0,143 1,3 17,8 4, ,1 4,3 0,806 1,8 36, ,816 18,6 78,4 34, ,1,1 0,34 3,53 13,4 30,3 0, ,1 9,7 14,4 96, ,1 1,19 0,117,6 3,6 17,9 < 0,04 6, 4, 7,84 60, ,1 9,3 1,94 8,85 68,7 350,14, , ,1 6,38 5,1 6, ,16 59,3 19 9, ,1 0,3 4,09 3,1 5, ,4 37,6 14 6, ,1 0,451 0,0175 1,63 3,39 6,1 < 0,04 4,03 3,3 4,14 14,7 BAKGRUND 4,71 0,434 10,5 7, ,3 0,16,76 30,6 40,4 156,6 ISQG 5,9 0,6 1E+3 37,3 35,7 0,17 1E E+3 13 RV PEL 17 3,5 1E ,486 1E+7 91,3 1E RV PEL 85 17,5 1E ,43 1E+3 456,5 1E Golder Associates AB Box 017, Stockholm. Besöksadress: Östgötagatan 1, Stockholm Tel: Fax: Golder Associates: Kontor i Afrika, Asien, Australien, Europa samt Nord- och Sydamerika Org.nr VAT.no SE Styrelsens säte: Stockholm

25 Annelie Wiklund Jönköpings kommun PAH:er Naftalen Fluoren Antracen Pyren Acenaften Acenaftylen Fenantren Fluoranten Bens(a)- antracen Bens(a)- pyren Bens(b)- fluoranten Bens(k)- fluoranten Benso(ghi)- perylen Dibenso(a,h)- antracen Indeno(1,,3- cd)pyren Krysen PAH, 16 PAH, cancerogena 101 Från (m) 0 Till (m) 0,1 0,035 0,013 0,016 0,016 0,04 0,014 0,9 0, 0,18 0,19 mg/kg 0,19 TS 0,06 0,079 0,03 0,08 0,15 1,9 0,99 0, ,1 < 0,01 < 0,01 < 0,01 0,015 < 0,01 0,017 0,011 0,011 < 0,01 0,05 < 0,01 0,019 0,035 < 0,01 0,035 < 0,01 0,0 < 0,035 0, ,1 0,6 0,38 < 0,01 0,3 1,3 0,5,01 1,69 0,53 0,51 0,498 0,115 0,049 0,019 0,058 0,67 8,3,4 5, ,1 0,103 0,7 0,013 0,4 1,1 0,,7,3 0,81 0,79 0,94 0,4 0,88 0,086 0,94 0, ,6 7, ,1 0,13 0,9 0,05 0,18 0,7 0,095 0,75 0,608 0,5 0,93 0,57 0,1 0,195 0,055 0,17 0,91 4,6 1, ,1 0,3 0, 0,05 0,6 1,1 0,,1 1,7 0,7 0,7 0,83 0,36 0,19 0,075 0,5 0, , 6, ,1 0,046 < 0,01 < 0,01 0,041 0,14 0,053 0,43 0,544 0,145 0,1 0,1 0,06 0,091 0,06 0,077 0,14, 0,78 1,4 0,1 0,3,15 0,11 0,14 0,558 1,76 0,136 1,44 1,13 0,57 0,15 0,51 0,065 0,108 0,038 0,096 0,337 8,6 1, 7, ,1 0,063 0,101 < 0,01 0,15 0,4 0,016 0,11 0,093 0,038 0,03 0,039 0,016 0,01 < 0,01 0,018 0, ,19 0,8 BAKGRUND 0,047 0,005 0,013 0,0155 0,135 0,033 0,305 0,85 0,107 0,119 0,158 0,114 0,1595 0,0445 0,1305 0,13 1,85 0,804 1,005 ISQG 0,0346 0, , ,01 0,0419 0,0469 0,111 0,053 0,0317 0,0319 1E+3 1E+3 1E+3 0,006 1E+3 0,0571 1E+3 1E+3 1E+3 RV PEL 0,394 0,0889 0,18 0,144 0,0515 0,45,355 0,875 0,385 0,78 1E+7 1E+7 1E+7 0,135 1E+7 0,86 1E+7 1E+7 1E+7 PAH, övriga Frå 1.3 Dioxiner: Til 1,,3,4,6,7,8- HeptaCDD 1,,3,4,6,7,8- HeptaCDF 1,,3,4,7,8,9- HeptaCDF 1,,3,4,7,8- HexaCDD 1,,3,4,7,8- HexaCDF 1,,3,6,7,8- HexaCDD 1,,3,6,7,8- HexaCDF 1,,3,7,8,9- HexaCDD , < < 5, , , <,5 < 1, < 0,55 8, , < 5, < 4,8 5,9 4,5 1 8,9 < 1, , ,4 17 < 3 3,,6 1 6,7 < 0, , < 1,8 < 1,9 1,8 5,5 < 1,3 < 1,9 < 1,3 < 1, < 0,69 1,5 < 0,69 < 0, ,5 4 BAKGR 13,9 43,5 5,35 1,45,75 1,45,75 1,45,75 0,875 0,85,75 0,85 0,775 0,95 58,5 1,5 0,535 4 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1,,3,7,8,9- HexaCDF ng/kg TS 1,,3,7,8- PentaCDD 1,,3,7,8- PentaCDF,3,4,6,7,8- HexaCDF,3,4,7,8- PentaCDF,3,7,8- TetraCDD,3,7,8- TetraCDF OktaCDD OktaCDF PCDD/F TEQ exkl LOQ PCDD/F TEQ inkl LOQ /11

26 Annelie Wiklund Jönköpings kommun PCB:er: PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 PCB 8 PCB 5 PCB7 Provpkt Från (m) Till (m) mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS ,1 < 0,0001 < 0,000 < 0,000 < 0,000 < 0,000 < 0,005 < 0,0001 < 0, ,1 0, , , , , ,0006 0,0001 0, ,1 0,031 0,016 0,043 0,057 0,047 0,016 0,014 0, ,1 0,03 0,01 0,034 0,045 0,038 0,011 0,01 0, ,1 0,0014 0, ,0033 0,0035 0,003 0, , , ,1 0,0091 0,0046 0,015 0,0 0,017 0,0036 0,004 0, ,1 0,077 0,038 0,1 0,16 0,13 0,037 0,036 0,58 0,1 0,3 0,15 0,09 0,17 0, 0,16 0,3 0,17 1, ,1 0,0009 0, ,0013 0,0016 0,0011 0, , ,0065 BAKGRUND 0, , , , , ,0005 0,0007 0,0007 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 RV PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E Kolväten Kolväten Provtyp Provpkt Från (m) Till (m) >C10-C1 >C1-C16 >C16-C35 >C35-C40 Oljeindex, C10-C40 [mg/kg TS] ,1 < < ,1 < < 3 30 < , , ,1 < < , , ,1 0, , BAKGRUND 1 1, E+3 1E+3 1E+3 1E+3 1E+3 RV 1E+7 1E+7 1E+7 1E+7 1E+7 3/11

27 Annelie Wiklund Jönköpings kommun Klorerade kolväten: Provpkt Från Til , ,1 1,,4- triklorbensen 1,- diklorbensen 1,3,5- triklorbensen 1,3- diklorbensen 1,4- diklorbensen 134- tetraklorbensen Klorerade kolväten 145/135- tetraklorbensen hexaklorbensen monoklorbensen pentaklorbensen tetra- och pentaklorbe ,1 < 0,03 < 0,0 < 0,05 < 0,0 < 0,0 < 0,01 < 0,0 < 0,005 < 0,01 < 0,01 < 0,0 < 0, ,1 < 0,03 < 0,0 < 0,05 < 0,0 < 0,0 < 0,01 < 0,0 < 0,005 < 0,01 < 0,01 < 0,0 < 0, , ,1 < 0,03 < 0,0 < 0,05 < 0,0 < 0,0 < 0,01 < 0,0 < 0,005 < 0,01 < 0,01 < 0,0 < 0, ,1 < 0,03 < 0,0 < 0,05 < 0,0 < 0,0 0,011 0,01 < 0,005 < 0,01 < 0,01 0,03 0,03 0,1 0, ,1 < 0,03 < 0,0 < 0,05 < 0,0 < 0,0 < 0,01 < 0,0 < 0,005 < 0,01 < 0,01 < 0,0 < 0,11 mg/kg TS klorbensener, summa BAKGRUND 1E+9 1E+9 1E+9 1E+9 1E+9 1E+9 1E+9 1E+4 1E+4 1E+4 1E+4 1E+4 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 RV PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 4/11

28 Annelie Wiklund Jönköpings kommun STATISTIK Statistiska parametrar beräknade med ½LOD, där tillämpligt..1 Metaller.1.1 Nya provpunkter mg/kg TS As Cd Co Cr Cu Hg Ni Pb Zn COUNT MIN 0,451 0,0175 1,63 3,39 6,1 0,0 4,03 3,3 14,7 MEDEL 4, ,405 8, , ,8578 1,961 1, , ,8333 MEDIAN 4,09 0,806 6,7 4,8 87,1 0,545 18,6 44,4 8 MAX 9,3 5,1 16, ,16 59, PERC 6,968 3,5 14,3 300, ,968 41,94 199,8 670,6 BAKGR 4, , ,5333 7, ,3333 0,16333, , ,6 ISQG 5,9 0,6 1E+3 37,3 35,7 0,17 1E PEL 17 3,5 1E ,486 1E+7 91,3 315 PEL 85 17,5 1E ,43 1E+3 456, Munksjön mg/kg TS As Cd Co Cr Cu Hg Ni Pb V Zn COUNT MIN 0,451 0,0175 0,897 3,39 6,1 0,0 4,03 3,3 3,63 14,7 MEDEL 8,3445 1, , , ,1619 1, , ,499 61, ,046 MEDIAN 9,5 1,59 1, , , 531 MAX 3,6 5,1 3, , PERC 13,64 3,16 1,0 33,4 444,6 3,844 58,9 5,6 86, BAKGR 4, , ,5333 7, ,3333 0,16333, , , ,6 ISQG 5,9 0,6 1E+3 37,3 35,7 0,17 1E E+3 13 PEL 17 3,5 1E ,486 1E+7 91,3 1E PEL 85 17,5 1E ,43 1E+3 456,5 1E /11

29 Annelie Wiklund Jönköpings kommun PAH:er..1 Nya provpunkter mg/kg TS Naft alen Acen aften Acen aftylen.. Munksjön Fluo ren Fen antren Antra cen Fluor anten Pyren Bens(a) antracen Bens(a) pyren Bens(b) fluoranten Bens(k) fluoranten Benso(ghi) perylen Dibenso(a,h) antracen COUNT Indeno(1,, 3-cd)pyren MIN 0,005 0,005 0,005 0,005 0,005 0,014 0,011 0,011 0,005 0,05 0,005 0,016 0,01 0,005 0,015 0,018 0,005 Krysen PAH, 16 PAH, canc 0,0 PAH, övr Naft alen 0, ,0 MEDEL 0,335 0,198 0,065 0,065 0,7 0,111 1,09 0,9 0,36 0,313 0,39 0,117 0,10 0,037 0,05 0,117 0,339 5,40 1,66 3,68 MEDIA 0,103 0,11 0,013 0,013 0,7 0,095 0,75 0,608 0,5 0,19 0,51 0,065 0,091 0,03 0,18 0,08 0,91 4,6 1, 3 MAX,15 0,7 0,14 0,14 1,76 0,5,7,3 0,81 0,79 0,94 0,36 0,88 0,086 0,558 0,94 0, , 7,4 90PERC 0,638 0,404 0,048 0,048 1,39 0,6, 1,8 0,738 0,718 0,85 0,64 0,38 0,077 0,4316 0,388 0, ,7 7,4 1,8 0,80 BAKGR. 0,047 0,005 0,013 0,0155 0,135 0,033 0,305 0,85 0,107 0,119 0,158 0,114 0,1595 0,0445 0,0155 0,1305 0,13 1, E+ 1E+ ISQG 0,0346 0,0067 0,0058 0,01 0,0419 0,0469 0,111 0,053 0,0317 0,0319 1E+3 1E+3 1E+3 0,006 0,01 1E+3 0,0571 1E E+ 1E+ PEL 0,394 0,0889 0,18 0,144 0,0515 0,45,355 0,875 0,385 0,78 1E+7 1E+7 1E+7 0,135 0,144 1E+7 0,86 1E mg/kg TS Naft alen Acen aften Acen aftylen Fluo ren Fen antren Antra cen Fluor anten Pyren Bens(a) antracen Bens(a) pyren Bens(b) fluoranten Bens(k) fluoranten Benso(ghi) perylen Dibenso(a,h) antracen Indeno(1,, 3-cd)pyren COUNT MIN MEDEL 0,37 0,13 0,039 0,43 1,395 0,76 1,793 1,494 0,577 0,469 0,68 0,67 0,76 0,0719 0,70 0,599 9,00 9,95 3 6,0 8 MEDIAN 0,116 0,047 0,0145 0,134 0,614 0,0995 0,743 0,648 0,53 0,34 0,38 0,15 0,11 0,038 0,118 0, ,55 1,5,8 MAX 3,68 13,4 0,61 1,7 48, 1,4 36,9 30,8 11,9 8,56 8,18 4,55,55 0,78 3,3 84, PERC 0,666 0,3976 0,17 0,565 3,76 0,5964 3,997 3, 1,107 1,9 1,504 1,07 1,0066 0,077 0,641 1,679 0,9 7 7,3 5 14,5 1 1,8 0,80 1,00 0,047 0,005 0,013 0,0155 0,135 0,033 0,305 0,85 0,107 0,119 0,158 0,114 0,1595 0,0445 0,1305 0,13 BAKGR ISQG 0,034 0,057 1E+ 1E+ 1E+ 0, , ,01 0,0419 0,0469 0,111 0,053 0,0317 0,0319 1E+3 1E+3 1E+3 0,006 1E PEL 0,394 0,0889 0,18 0,144 0,0515 0,45,355 0,875 0,385 0,78 1E+7 1E+7 1E+7 0,135 1E+7 0,86 1E+ 1E+ 1E Kryse n PAH, 16 PAH, canc PAH, övr 6/11

30 Annelie Wiklund Jönköpings kommun Dioxiner ng/kg TS.3.1 Nya provpunkter: 1,,3,4,6,7,8- HeptaCDD 1,,3,4,6,7,8- HeptaCDF 1,,3,4,7,8,9- HeptaCDF 1,,3,4,7,8- HexaCDD 1,,3,4,7,8- HexaCDF 1,,3,6,7,8- HexaCDD 1,,3,6,7,8- HexaCDF 1,,3,7,8,9- HexaCDD 1,,3,7,8,9- HexaCDF COUNT MIN ,9 0,95 1,8 5,5 0,65 0,95 0,65 0,55 0,345 1,5 0,345 0, ,5 4 MEDEL 148, 1430,8 9,98 6,88 36,76 96,5 4,41 51,39,86 4,5 4,489 31,3 7,389 0,883 15, ,6 66,5 67,6 MEDIAN , ,5 3,,6 1 6,7 0, MAX , , PERC , ,4 113,6 6,06 8,96 9,6 67,8 1,56 1,95 33, ,6 137,6 BAKGR 13,9 43,5 5,35 1,45,75 1,45,75 1,45,75 0,875 0,85,75 0,85 0,775 0,95 58,5 1,5 0,535 4 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1,,3,7,8- PentaCDD 1,,3,7,8- PentaCDF,3,4,6,7,8- HexaCDF,3,4,7,8- PentaCDF,3,7,8- TetraCDD,3,7,8- TetraCDF OktaCDD OktaCDF PCDD/F TEQ exkl LOQ PCDD/F TEQ inkl LOQ ng/kg TS.3. Hela Munksjön: 1,,3,4,6,7,8- HeptaCDD 1,,3,4,6,7,8- HeptaCDF 1,,3,4,7,8,9- HeptaCDF 1,,3,4,7,8- HexaCDD 1,,3,4,7,8- HexaCDF 1,,3,6,7,8- HexaCDD 1,,3,6,7,8- HexaCDF 1,,3,7,8,9- HexaCDD 1,,3,7,8,9- HexaCDF COUNT MIN MEDEL 815, ,06,45 6,61 3, 104,78 13,95 45,66,16,57,90 15,0 4,76 0,94 7,97 573, ,31 49,53 51,79 MEDIAN ,6 1,675 6,85 1 3,3 5,4 1,5 1,075 1,35 3,55 1,475 0,6 4, ,5 1 MAX , , PERC ,95 9,99 61,4 74,9 148,8,81 5,75 4,445 6,4 9,17 1,66 1, BAKGR 13,9 43,5 5,35 1,45,75 1,45,75 1,45,75 0,875 0,85,75 0,85 0,775 0,95 58,5 1,5 0,535 4 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1,,3,7,8- PentaCDD 1,,3,7,8- PentaCDF,3,4,6,7,8- HexaCDF,3,4,7,8- PentaCDF,3,7,8- TetraCDD,3,7,8- TetraCDF OktaCDD OktaCDF PCDD/F TEQ exkl LOQ PCDD/F TEQ inkl LOQ 7/11

31 Annelie Wiklund Jönköpings kommun PCB:er.4.1 Nya provpunkter mg/kg TS PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 PCB 8 PCB 5 PCB 7 COUNT MIN 0, ,0001 0,0001 0,0001 0,0001 0, , ,0009 MEDEL 0,0354 0, , , , , ,0613 0,51756 MEDIAN 0,0091 0,0046 0,015 0,0 0,017 0,0036 0,004 0,073 MAX 0,15 0,09 0,17 0, 0,16 0,3 0,17 1, 90PERC 0,0916 0,0484 0,114 0,17 0,136 0,0756 0,068 0,704 BAKGR 0, , , , , ,0005 0,0007 0,0007 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7.4. Munksjön mg/kg TS PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 PCB 8 PCB 5 PCB 7 COUNT MIN 0, , , , , , , ,000 MEDEL 0,0016 0,0163 0, , , , , ,16913 MEDIAN 0,0086 0,0045 0,0095 0,0135 0,0074 0,0033 0,0038 0,05085 MAX 0,15 0,09 0,17 0, 0,16 0,3 0,17 1, 90PERC 0,0337 0,0178 0,04 0,0567 0,0461 0,0349 0,0338 0,605 BAKGR 0, , , , , ,0005 0,0007 0,0007 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 8/11

32 Annelie Wiklund Jönköpings kommun Kolväten.5.1 Nya provpunkter >C10-C1 >C1-C16 >C16-C35 >C35-C40 Oljeindex, mg/kg TS COUNT MIN 1 1,5 30,5 31 MEDEL 70, , ,444 59, ,778 MEDIAN MAX PERC 148, , BAKGR 1 1, ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7.5. Munksjön >C10-C1 >C1-C16 >C16-C35 >C35-C40 Oljeindex, mg/kg TS COUNT MIN 1 1,5 30,5 31 MEDEL 53, MEDIAN MAX PERC BAKGR 1 1, ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 9/11

33 Annelie Wiklund Jönköpings kommun Klorerade kolväten.6.1 Nya provpunkter Bör ej visas, nästan alla är under rapporteringsgräns (se tidigare tabell) därför ser denna ut så här. Inte så intressant statistik att visa. mg/kg TS 1,,4- triklorbens en 1,- diklorbens en 1,3,5- triklorbens en 1,3- diklorbens en 1,4- diklorbens en 134- tetraklorbens en 145/135- tetraklorbens en hexaklorbens en monoklorben sen pentaklorben sen tetra- och pentaklorbense ner klorbensen er, summa COUNT MIN 0,015 0,01 0,05 0,01 0,01 0,005 0,01 0,005 0,005 0,005 0,01 0,03 MEDEL 0,015 0,01 0,05 0,01 0,01 0,006 0,01 0,005 0,005 0,005 0,0144 0,0504 MEDIA N 0,015 0,01 0,05 0,01 0,01 0,005 0,01 0,005 0,005 0,005 0,01 0,055 MAX 0,015 0,01 0,05 0,01 0,01 0,011 0,01 0,005 0,005 0,005 0,03 0,055 90PERC 0,015 0,01 0,05 0,01 0,01 0,0086 0,0166 0,005 0,005 0,005 0,03 0,055 BAKGR 1E+9 1E+9 1E+9 1E+9 1E+9 1E+9 1E+9 1E+4 1E+4 1E+4 1E+4 1E+4 ISQG 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 PEL 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 1E+7 PEL 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3 1E+3.6. Munksjön Klorerade kolväten endast analyserade i de nya proven. 10/11

34 Stockholm, dag som ovan Göteborg, dag som ovan Henrik Eriksson Uppdragsledare Anna-Lena Öberg-Högsta Kvalitetsansvarig HE/ALÖH \\sto1-s-main01\i\projekt\01\ sedimentutredning munksjön\pm\bilaga_3_analyssammanställning.docx Golder Associates AB Box 017, Stockholm. Besöksadress: Östgötagatan 1, Stockholm Tel: Fax: Golder Associates: Kontor i Afrika, Asien, Australien, Europa samt Nord- och Sydamerika Org.nr VAT.no SE Styrelsens säte: Stockholm

35 sand,grus en del rötter svag lukt svart/silvermetallic, sandinblandat, röda,gula,blå aggregat stark skarp lukt lite org mtrl ingen lukt

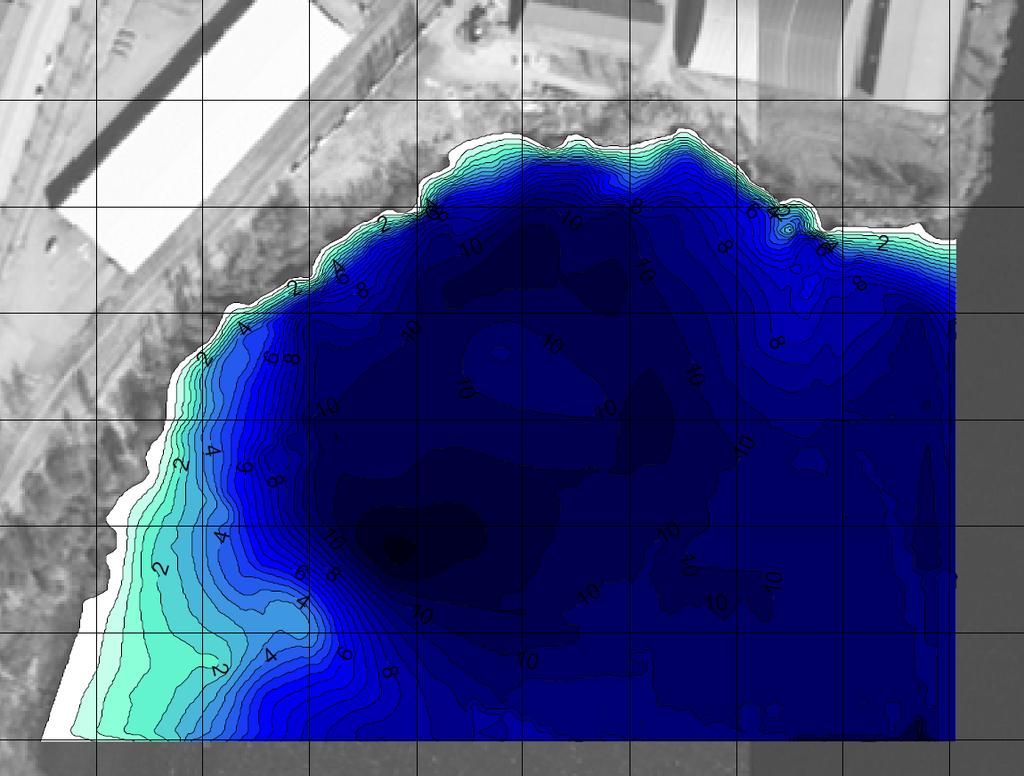

36 p:\64mas\6511\ \5_leverans\utfyllnad\fk_11105\anmälan_11105.doc Figur 5 Tolkade vattendjup, uppmätta vid GEONOVAs undersökning under april 01. Medelvattenstånd var + 88,75. Spontlinjens ungefärliga läge är markerad med pil. 8 av 1 TOLUST, Munksjö fabriksområde, utfyllnad Unr

37 Vattendjup Vattendjup(m)

38 Sedimentmäktighet Sedimentmäktighet(m)
