1 DIGITALA FLERFUNKTIONELLA FÄRGSYSTEM Bruksanvisning för kopieringsfunktioner

2 0-04 TOSHIBA TEC CORPORATION Alla rättigheter förbehålles Bruksanvisningen får inte kopieras i någon form utan skriftlig auktorisation från TTEC

3 Förord Hur du läser bruksanvisningen Tack för ditt köp av TOSHIBA digitala flerfunktionssystem eller digitala flerfunktionella färgsystem. I bruksanvisningen beskrivs hur du använder kopieringsfunktionerna på maskinen. Läs bruksanvisningen innan du använder maskinen. Symboler i bruksanvisningen I denna bruksanvisning föregås några viktiga textstycken av nedanstående symboler. Läs dessa textstycken innan du använder maskinen. FARA VARNING Obs! Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka dödsfall, allvarlig person- eller sakskada eller brand i maskinen eller kringutrustning. Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka lindrig personskada, smärre skada på maskin eller kringutrustning eller att data går förlorade. Indikerar information som du skall vara uppmärksam på när du använder maskinen. Förutom ovanstående, beskriver bruksanvisningen även information som kan vara användbar vid användningen av maskinen och som föregås av följande symboler: Tips Beskriver användbar information som är bra att känna till när du använder maskinen. Sidor som beskriver sådant som du gör för tillfället. Läs sidorna vid behov. Beskrivning av originalets/papperets riktning Papper eller original med A4-, B5- eller LT-format kan placeras antingen stående eller liggande. I denna bruksanvisning läggs -R till pappersformatet när detta pappers- eller originalformat placeras liggande. t.ex.) Original med A4-format placerat på dokumentglaset Placerat stående: A4 Placerat liggande: A4-R Papper eller original med A3-, B4-, LD- eller LG-format går endast att placera liggande. -R läggs därför inte till dessa format. Förord

4 Modeller I denna handbok ersätts varje modellnamn med serienamnet enligt nedanstående: Modellnamn e-studio050c/550c e-studio05c/55c e-studio555c/3055c/3555c/4555c/5055c, e-studio555cse/3055cse/3555cse/4555cse/5055cse Tillval För att se tillgängliga tillval, se "Tillval" i maskinens Snabbguide för användare. Skärmbilder Kontrollpanelen och skärmbilder för e-studio550c-serien används som exempel i den här handboken. De kan skilja sig från de i verkligheten beroende på hur utrustningen används såväl som på status för installerade tillval. I denna bruksanvisning visas skärmbilder på när papper med A/B-format används. Skärmbilden eller knapparnas ordningsföljd kan skilja sig från hur det ser ut på din maskin, om du använder papper i LTformat. Varumärken Serienamn e-studio550c-serien e-studio55c-serien e-studio5055c-serien Företags- och produktnamn som förekommer i bruksanvisningen eller visas i mjukvaran kan vara varumärken från de respektive företagen. Förord

5 INNEHÅLL Förord... Kapitel INNAN MASKINEN ANVÄNDS GRUNDMENY för kopiatorns funktioner... 8 Påfyllning av papper... Godkänt kopieringspapper... Påfyllning av papper i kassetterna... 6 Registrering av pappersformat... Inställning av papperstyp... 3 Påfyllning av papper i stormagasinet... 7 Kapitel GRUNDLÄGGANDE KOPIERING Innan kopieringen Förvaring av färgkopior Funktion för förfalskningsskydd Placering av original... 3 Godkända original... 3 Placering av original på dokumentglaset... 3 Böcker Användning av den automatiska dokumentmataren med vändfunktion Kopiering Grundläggande kopiering Scanning av nästa original under kopiering Avbryta kopieringen och göra andra kopior... 4 Testkopia... 4 Val av utmatningsfack Kopiering med lösbladsmatning Kopiering med lösbladsmatning på papper med standardformat Kopiering med lösbladsmatning på papper med icke-standardformat Kapitel 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Innan kopieringsfunktionerna används... 6 Standardinställningar... 6 Kontroll av inställda funktioner... 6 Radering av inställda funktioner Begränsningar för funktionskombinationer Pappersval Automatiskt pappersval Manuellt pappersval Kopiering med blandade format med ett moment Växla färgläge Inställning av originalläge Densitetsjustering... 7 Kopiering med förstoring och förminskning... 7 Automatiskt val av förstoring... 7 Separat specifikation av format för både original och kopieringspapper Manuell specifikation av reproduktionsgraden INNEHÅLL 3

6 Kopiera fotooriginal med optimal reproduktionsgrad för kopieringspapperets format (FOTO ZOOM) Val av efterbehandling... 8 Efterbehandlingar och finisher (tillval)... 8 Sortering/Gruppering Alternering Häftningssortering Tidskriftssortering/ Mittvikning/ Sadelhäftning... 9 Hålslagning Manuell häftning Dubbelsidig kopiering Enkelsidig kopiering Dubbelsidig kopiering... 0 Dubbelsidig kopiering från "bok"-original... 0 Kopiera & spara Inställning av delad mapp Kapitel 4 REDIGERINGSFUNKTIONER Visning av menyn REDIGERA... 0 Marginaljustering... Marginal i ovankant/nederkant och marginal till vänster/höger... Skapande av bokbindningsmarginal... 3 Kantradering... 5 Radering av bokmitt... 6 Bokkopiering... 8 IN /4 IN... 0 Tidskriftssortering... 3 Bildredigering... 5 Beskärning/ maskering... 5 Spegelvändning/Negativ och positiv omkastning... 8 X-Y zoom... 9 Omslagsark... 3 Inbladning Tidmärkning Sidnummer Bygg jobb Bildriktning Bok - block ADF -> SADF Hel bild Bildupprepning Uteslut blank sida... 5 Utvändig maskering INNEHÅLL

7 Kapitel 5 BILDJUSTERING Visning av BILDMENY Användning av bildjusteringsfunktioner Färgbalans (YMCK-justering) RGB-justering Snabbvalsjustering Bakgrundsjustering... 6 Skärpa... 6 Tvåfärgskopiering Enfärgskopiering Färgnyans Färgmättnad Kapitel 6 MALLAR Mallar... 7 Visning av mallmenyn... 7 Användning av användbara mallar Registrering av mallar Registrering av mallar i den publika mallgruppen Skapande av en ny privat grupp Registrering av mallar i en privat grupp Hämtning av mallar... 8 Ändring av data Ändring av data för privat grupp Ändring av malldata Radering av grupper eller mallar Radering av privata grupper Radering av mallar Kapitel 7 KONTROLL AV JOBBSTATUS Kontroll av jobbstatus för kopiering Kontroll av pågående jobb eller köjobb Kontroll av historik över kopieringsjobb Kontroll av kassetter... 0 Kontroll av mängden toner som finns kvar... 0 Kapitel 8 ÖVRIG INFORMATION Konstant kopieringshastighet Kombinationsmatris för kopieringsfunktioner... 0 Kombinationsmatris /... 0 Kombinationsmatris /... Kombinationsmatris för bildjusteringsfunktioner... Kombinationsmatris /... Kombinationsmatris /... 3 INNEHÅLLSFÖRTECKNING... 5 INNEHÅLL 5

8 6 INNEHÅLL

9 .INNAN MASKINEN ANVÄNDS I detta kapitel beskrivs allt du behöver veta innan du använder maskinen, som t.ex. hur GRUNDMENY för kopieringsfunktionerna är upplagd och hur kopieringspapper fylls på. GRUNDMENY för kopiatorns funktioner... 8 Påfyllning av papper... Godkänt kopieringspapper... Påfyllning av papper i kassetterna...6 Registrering av pappersformat... Inställning av papperstyp...3 Påfyllning av papper i stormagasinet...7

10 INNAN MASKINEN ANVÄNDS GRUNDMENY för kopiatorns funktioner I GRUNDMENYN för kopieringsfunktioner visas följande information: Funktionsdisplay Här visas den använda funktionen, t.ex. kopiering.. Meddelandeområde Här visas en kort beskrivning i meddelandeform av maskinens funktioner eller aktuella status. 3. Område för indikation av maskinstatus ( Sid.0) Här visas pappersformat, papperstyp eller mängd papper som finns kvar i varje kassett. 4. Innehållsflikar (GRUNDMENY, REDIGERA, BILDMENY)( Sid.09, Sid.55) Dessa används för att växla mellan menyerna GRUNDMENY, REDIGERA och BILDMENY. 5. Område för varningsmeddelanden Här visas varningsmeddelanden till exempel om att det är dags att byta ut tonerkassetter eller resttonerbehållare. När maskinen hanteras med funktionen användar- eller avdelningskontroll I ovanstående fall visas här den jobbkvot som tilldelats varje användare eller avdelning under ca 5 sekunder efter användarautentisering. Det antal som visas är det mindre antalet för antingen användare ( ) eller avdelning ( ). Tips Displayen kan variera beroende på maskinens kontrollstatus. Kontakta din administratör för information om funktionen användar- eller avdelningskontroll. 6. Knappen [APS] (automatiskt pappersval) ( Sid.64) Denna knapp används för att ändra läge till automatiskt pappersval. 7. Knappen [ZOOM] ( Sid.7) Denna knapp används för att ändra reproduktionsgraden för bilderna. 8. Knappen [DUBBELSIDIGT] ( Sid.99) Denna knapp används för att välja enkel- eller dubbelsidig kopiering (t.ex. -> dubbelsidig, -> dubbelsidig). 8 GRUNDMENY för kopiatorns funktioner

11 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS 9. Knappen [EFTERBEHANDLING] ( Sid.8) Denna knapp används för att välja sorteringsläge. 0.Knappen [ORIGINALLÄGE] ( Sid.69) Denna knapp används för att välja originalläge..datum och tid.knappen [JOBBSTATUS] ( Sid.94) Denna knapp används för att kontrollera statusen hos kopierings-, fax-, scannings- eller utskriftsjobb och för att visa jobbhistoriken. 3.Knappen [TESTKOPIA] ( Sid.4) Denna knapp används för att göra en testkopia för att kontrollera en bild innan ett större antal kopior görs. 4.Knappar för densitetsjustering ( Sid.7) Dessa knappar används för att justera bildernas densitetsnivå. 5.Knappar för färgläge ( Sid.68) De används för att växla färgläge. 6.Antal kopieset 7.Antal återstående kopieset 8. Knappen hjälp Denna knapp används för att visa förklaringen av varje funktion eller av knapparna på touchpanelen. 9.Knappen [MALLAR] ( Sid.7) Denna knapp används för mallfunktionen. 0.Knappen [INSTÄLLN.] ( Sid.6) Denna knapp används för att kontrollera inställda funktioner..knappen [LAGRING] ( Sid.05) Denna knapp används för lagringsfunktionen. GRUNDMENY för kopiatorns funktioner 9

12 INNAN MASKINEN ANVÄNDS Område för indikation av maskinstatus I området för indikation av maskinstatus visas följande information: Indikation av utmatningsfack ( Sid.44) Denna visar facket där det kopierade pappret matas ut.. Knappen [FACK] ( Sid.44) Denna knapp används för att växla utmatningsfack. 3. Kassettknappar ( Sid.65) Dessa visar pappersformatet, mängden papper som finns kvar i varje kassett och papperstypen som har ställts in för kassetten. Tryck på respektive knapp när du vill använda en viss kassett. Obs! Om pappersformatet inte kan kännas av på maskinen visas " ". Kontrollera i så fall följande två saker. - Har icke godkänt pappersformat fyllts på i kassetten? P. Godkänt kopieringspapper - Är avståndet mellan pappret och sido- eller bakkantsstödet för stort? P.6 Påfyllning av papper i kassetterna Kontakta din servicetekniker om indikeringen kvarstår. Tips e-studio550c-serien/e-studio55c-serien Mängden papper som finns kvar i standardkassetten (första kassetten) visas på följande sätt. Kassettstatus Placerat Pappret är slut Visa 4. Knappen [LÖSBLAD] ( Sid.45) Om du trycker på denna knapp och det ligger papper i facket för lösbladsmatning anges det som papperskälla. 5. Papperstyp i facket för lösbladsmatning ( Sid.45) Denna visar papperstypen för pappret som har fyllts på i facket för lösbladsmatning med en ikon. 0 GRUNDMENY för kopiatorns funktioner

13 INNAN MASKINEN ANVÄNDS Påfyllning av papper Godkänt kopieringspapper Följande papperstyper kan fyllas på och användas för kopiering. Värdena gäller endast om papper som rekommenderas av Toshiba används. För rekommenderad typ av papper, se Snabbguide för användare. Obs! Fyll inte på papper med blandade format eller typer i samma kassett. Försäkra dig om att pappersbuntens höjd inte överstiger linjen som anges på pappersstöden. Utskriftskvalitet eller prestanda kan försämras beroende på förhållanden eller papperstypens omgivning. Påfyllning av papper

14 INNAN MASKINEN ANVÄNDS e-studio550c-serien/e-studio55c-serien Dokumentmatare Kassett Pappersmat ningsenhet Papperspiedestal Extra kassettmodul Stormagasin Fack för lösbladsmatning Papperstyp Max. arkkapacitet Format Vanligt pappper, återvunnet papper (60-05 g/m ) (6-8 lb. Bond) TJOCKT (- 63 g/m ) (- 90 lb. Index) Vanligt pappper, återvunnet papper (60-05 g/m ) (6-8 lb. Bond) TJOCKT (- 63 g/m ) (- 90 lb. Index) Vanligt pappper, återvunnet papper (64-05 g/m ) (7-8 lb. Bond) Vanligt pappper, återvunnet papper * (60-05 g/m ) (6-8 lb. Bond) TJOCKT (- 63 g/m ) (- 90 lb. Index) TJOCKT * (- 09 g/m ) (- 0 lb. Index) 77 ark (64 g/m ) (7 lb. Bond) 50 ark (80 g/m ) (0 lb. Bond) 3 ark (8-05 g/m ) ( - 8 lb. Bond) 69 ark 600 ark (64 g/m ) (7 lb. Bond) 550 ark (80 g/m ) (0 lb. Bond) 500 ark (8-05 g/m ) ( - 8 lb. Bond) 300 ark 360 ark (64 g/m ) (7 lb. Bond) 000 ark (80 g/m ) (0 lb. Bond) 660 ark (8-05 g/ m ) ( - 8 lb. Bond) 00 ark (64-80 g/m ) (7-0 lb. Bond) 80 ark (8-05 g/m ) ( - 8 lb. Bond) 40 ark 30 ark A/B-format: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-format: LD, LG, LT, LT-R, ST-R, COMP, 3"LG, 8,5"SQ K-format: 8K, 6K, 6K-R A4, LT A/B-format: A3, A4, A4-R, A5-R, B4, B5, B5-R, A6-R, FOLIO LT-format: LD, LG, LT, LT-R, ST-R, COMP, 3"LG, 8,5"SQ K-format: 8K, 6K, 6K-R Etiketter *, *3 ark OH-film * 30 ark A3, A4, LD, LT Icke-standardformat: Längd: mm (3,9" -,7"), Bredd: mm (5,8" - 7") KUVERT *, *4 kuvert DL (0 mm x 0 mm), COM0 (4 /8" x 9 /"), Monarch (3 7/8" x 7 /"), CHO-3 (0 mm x 35 mm), YOU-4 (05 mm x 35 mm) * Använd den automatiska duplexenheten vid dubbelsidig utskrift eller utskrift på baksidan av vanligt papper. Om den automatiska duplexenheten inte är installerad, ställ in papperstyp på "ÅTERVUNNET PAPPER". * Dubbelsidig kopiering finns inte. *3 Välj TJOCKT som papperstyp för utskrift av etiketter. Använd endast etiketter som rekommenderas av Toshiba. *4 När finishern med sadelhäftning är installerad matas kuvertet ut på maskinens utmatningsfack. När inre finishern har installerats matas kuvertet ut till finisherns utmatningsfack. Påfyllning av papper

15 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS e-studio5055c-serien Dokumentmatare Kassetter Papperspiedestal Extra kassettmodul * Stormagasin Papperstyp Max. arkkapacitet Format Vanligt pappper, återvunnet papper (60-05 g/m ) (6-8 lb. Bond) TJOCKT (- 63 g/m ) (- 90 lb. Index) TJOCKT (- 09 g/m ) (- 0 lb. Index) TJOCKT 3 (- 56 g/m ) (- 40 lb. Index) Vanligt pappper, återvunnet papper (64-05 g/m ) (7-8 lb. Bond) 600 ark (64 g/m ) (7 lb. Bond) 550 ark (80 g/m ) (0 lb. Bond) 500 ark (8-05 g/m ) ( - 8 lb. Bond) 300 ark 50 ark 00 ark 360 ark (64 g/m ) (7 lb. Bond) 000 ark (80 g/m ) (0 lb. Bond) 660 ark (8-05 g/m ) ( - 8 lb. Bond) A/B-format: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 305 mm x 457 mm *8, 30 mm x 450 mm *8, *, 30 mm x 460 mm *8, * LT-format: LD, LG, LT, LT-R, ST-R, COMP, 3"LG, 8,5"SQ, " x 8" *8 K-format: 8K, 6K, 6K-R A4, LT Påfyllning av papper 3

16 INNAN MASKINEN ANVÄNDS Dokumentmatare Fack för lösbladsmatning Papperstyp Max. arkkapacitet Format Vanligt pappper, återvunnet papper (60-05 g/m ) (6-8 lb. Bond) *, *3 TUNT (5-59 g/m ) (4-6 lb. Bond) TJOCKT (- 63 g/m ) (- 90 lb. Index) TJOCKT (- 09 g/m ) (- 0 lb. Index) TJOCKT 3 (- 56 g/m ) (- 40 lb. Index) TJOCKT 4 (- 80 g/m ) (- 00 lb. Omslag) Etiketter *, *6 *, *4, *5 00 ark (64-80 g/m ) (7-0 lb. Bond) 80 ark (8-05 g/m ) ( - 8 lb. Bond) ark 40 ark 30 ark 30 ark 30 ark ark A/B-format: A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO, 305 mm x 457 mm *9, 30 mm x 450 mm *0, *, *, 30 mm x 460 mm *9, *0, * LT-format: LD, LG, LT, LT-R, ST-R, COMP, 3"LG, 8,5"SQ, " x 8" *9 K-format: 8K, 6K, 6K-R Icke-standardformat: Längd: mm (3,9" -,7"), Bredd: mm (5,8" - 7") Vattentätt papper 30 ark *7 (- 30 g/m ) Bestruket papper 40 ark (06-63 g/m ) (9-90 lb Bond) OH-film * 30 ark A3, A4, LD, LT KUVERT *, * kuvert DL (0 mm x 0 mm), COM0 (4 /8" x 9 /"), Monarch (3 7/8" x 7 /"), CHO-3 (0 mm x 35 mm), YOU-4 (05 mm x 35 mm) * Använd facket för lösbladsmatnaing om du vill kopiera baksidan på papper Tjockt, Tjockat eller Tjockt 3. * Dubbelsidig kopiering finns inte. *3 Det övre utmatningsfacket på finishern eller på finishern med sadelhäftning är tillgänglig för pappersutmatning. *4 Finisherns övre utmatningsfack, det övre utmatningsfacket på finishern med sadelhäftning och maskinens utmatningsfack är tillgängliga för pappersutmatning. *5 När duplexkopiering tillämpas på TJOCKT 4 kan streck synas på utskriftens framsida. Sådana streck kan synas tydligt när den kopierade bilden är mörk eller när densitetsnivån för hela bilden är jämn. *6 Välj TJOCKT som papperstyp för utskrift av etiketter. Använd endast etiketter som rekommenderas av Toshiba. *7 Dubbelsidig kopiering är endast tillgänglig när vattentätt papper som stöder den används. *8 Den andra kassetten, papperspiedestalen eller extra kassettmodulen används för pappersplacering. *9 Om en finisher har installerats är maskinens utmatningsfack inte tillgängligt för pappersutmatning, men finisherns övre utmatningsfack och utmatningsfacket på finishern med sadelhäftning används. *0 Observera att svarta streck kan synas på kanten av det utskrivna arket. * Om finisher eller finisher med sadelhäftning har installerats används maskinens utmatningsfack för pappersutmatning. Om inre finisher har installerats används finisherns utmatningsfack för pappersutmatning. * När inre finisher har installerats är dubbelsidig kopiering inte tillgänglig. Tips Standardformatet LT kan endast användas i Nordamerika. K-formatet är ett kinesiskt standardformat. Förkortningar för pappersformat: LT: Letter, LD: Ledger, LG: Legal, ST: Statement, COMP: Computer, SQ: Kvadrat 4 Påfyllning av papper

17 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS Olämpligt kopieringspapper Använd inte följande papperstyper. Detta kan orsaka pappersmatningsfel. Fuktigt papper Veckat papper Vågigt eller skrynkligt papper Papper vars yta är extremt slät eller grov Använd inte följande papperstyper. Detta kan orsaka felfunktion hos maskinen. Papper med specialbehandlad yta. Papper som har skrivits ut med andra kopiatorer eller skrivare Följande etiketter - Etikettpappret är synligt för etiketten har tryckts ut - Etikettpappret är synligt för etiketten har dragits av - En etikett som har klippts ut tänk på följande vid förvaring av kopieringspapper Säkerställ följande vid förvaring av kopieringspapper: Förvara pappret i omslagspapper så att det inte blir dammigt. Undvik direkt solljus. Förvara pappret på en torr plats. Förvara pappret plant så att det inte veckas eller böjs. Påfyllning av papper 5

18 INNAN MASKINEN ANVÄNDS Påfyllning av papper i kassetterna Följ anvisningarna nedan för att fylla på papper i kassetten, pappersmatningsenheten, papperspiedestalen eller extra kassettmodul. Läs följande sida beträffande godkänt kopieringspapper: P. Godkänt kopieringspapper e-studio550c-serien/e-studio55c-serien Tips För pappersmatningsenheten, papperspiedestalen eller den extra kassettmodulen, se följande sida: P.9 e-studio5055c-serien, pappersmatningsenhet, papperspiedestal, eller extra kassettmodul Sätt på strömmen till maskinen. Dra försiktigt ut kassetten så långt det går. 3 Tryck ned pappersplattan. Obs! Tryck nedåt tills du hör ett klickande ljud och den inte längre höjs upp. 4 Justera sidostöden efter önskat pappersformat (t.ex. A4-R) samtidigt som du håller i den gröna spaken på sidostödet i pilens riktning. Tips Ställ in sidostöden med båda händerna. 6 Påfyllning av papper

19 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS 5 Fyll på papper i kassetten. Obs! En kassett kan rymma upp till 77 ark (64 g/m ) (7 lb. Bond). Kontrollera att pappersbuntens höjd inte överskrider linjen som indikeras på insidan av sidostöden. P. Godkänt kopieringspapper Bläddra igenom och puffa till pappersbunten ordentligt innan den läggs i en kassett. I annat fall kan hända att vissa ark inte separeras före matningen. Var försiktig så att du inte skär dig när du bläddrar igenom pappersbunten. Placera papperen med utskriftssidan vänd uppåt. Utskriftssidan brukar anges på omslagspappret. 6 Tryck den nedre delen av bakkantsstödet i pilarnas riktning för att ta bort det. Sätt sedan tillbaka det för önskat pappersformat. 7 Kontrollera att det inte finns mellanrum mellan papper och sidostöd samt mellan papper och bakkantsstöd. Om mellanrummet är för stort kan pappret matas fel eller pappersformat kanske inte kan kännas av. Mellan pappret och sidostöden ("A" i bilden): Se till att inget mellanrum finns. (0,5 mm (0,0") eller mindre på en sida,,0 mm (0,04") eller mindre totalt) Men gör ett mellanrum om pappersmatningsfel skulle inträffa. Mellan pappret och bakkantsstödet ("B" i bilden): Se till att inget mellanrum finns. (0,5 mm (0,0") eller mindre) B A 8 Byt indikator för pappersformat vid behov. 9 Skjut försiktigt in kassetten rakt in i maskinen så långt det går. VARNING Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen. Du kan bli skadad. Påfyllning av papper 7

20 INNAN MASKINEN ANVÄNDS 0 Nedanstående meny visas. När pappersformatet eller -typen inte stämmer överens med det som fanns i kassetten skall du trycka på [NEJ] på touchpanelen. Tryck på [JA] om det är samma pappersformat eller -typ. Tips Det kan hända att ovanstående meny inte visas beroende på maskinens inställning. Läs i detta fall följande sidor för information om hur du ändrar inställningen av pappersformat och -typ: P. Registrering av pappersformat P.3 Inställning av papperstyp Kontakta din administratör om du vill ändra inställningen för visning av menyn. Vid utskrift från papperspiedestalen kan det, om du placerar papper i en annan kassett, uppstå fördröjning i att upptäcka mängden återstående papper. Om du trycker på [JA] är proceduren slutförd. Välj pappersformat och -typ som skall läggas i kassetten på touchpanelen. ) Välj pappersformat. ) Välj papperstyp. 3) Tryck på [OK]. Obs! När pappersformatet ställts in på [AUTO (mm)] eller [AUTO (inch)] registreras det automatiskt och dess knappar visas inte på skärmen. Se följande sida för att ändra inställningarna om du vill registrera motsvarande pappersformat manuellt. P. Registrering av pappersformat 8 Påfyllning av papper

21 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS e-studio5055c-serien, pappersmatningsenhet, papperspiedestal, eller extra kassettmodul Sätt på strömmen till maskinen. Dra försiktigt ut kassetten så långt det går. 3 Justera sidostöden efter önskat pappersformat (t.ex. A4-R) samtidigt som du håller i den gröna spaken på sidostödet i pilens riktning. Tips Ställ in sidostöden med båda händerna. 4 Fyll på papper i kassetten. Obs! En kassett kan rymma upp till 600 ark (64 g/m) (7 lb. Bond). Kontrollera att pappersbuntens höjd inte överskrider linjen som indikeras på insidan av sidostöden. P. Godkänt kopieringspapper Bläddra igenom och puffa till pappersbunten ordentligt innan den läggs i en kassett. I annat fall kan hända att vissa ark inte separeras före matningen. Var försiktig så att du inte skär dig när du bläddrar igenom pappersbunten. Placera papperen med utskriftssidan vänd uppåt. Utskriftssidan brukar anges på omslagspappret. Påfyllning av papper 9

22 INNAN MASKINEN ANVÄNDS När du fyller på 30 mm x 450 mm papper osv. När du fyller på följande pappersformat i andra kassetten, papperspiedestalen eller den extra kassettmodulen, avlägsna de gröna stöden och och sätt dem sedan i framfickan på kassetten. 305 mm x 457 mm 30 mm 450 mm 30 mm 460 mm " 8" 5 Tryck den nedre delen av bakkantsstödet i pilarnas riktning för att ta bort det. Sätt sedan tillbaka det för önskat pappersformat. 6 Kontrollera att det inte finns mellanrum mellan papper och sidostöd samt mellan papper och bakkantsstöd. Om mellanrummet är för stort kan pappret matas fel eller pappersformat kanske inte kan kännas av. Mellan pappret och sidostöden ("A" i bilden): Se till att inget mellanrum finns. (0,5 mm (0,0") eller mindre på en sida,,0 mm (0,04") eller mindre totalt) Men gör ett mellanrum om pappersmatningsfel skulle inträffa. Mellan pappret och bakkantsstödet ("B" i bilden): Se till att inget mellanrum finns. (0,5 mm (0,0") eller mindre) B A 7 Byt indikator för pappersformat vid behov. 0 Påfyllning av papper

23 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS 8 9 Skjut försiktigt in kassetten rakt in i maskinen så långt det går. VARNING Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen. Du kan bli skadad. Nedanstående meny visas. När pappersformatet eller -typen inte stämmer överens med det som fanns i kassetten skall du trycka på [NEJ] på touchpanelen. Tryck på [JA] om det är samma pappersformat eller -typ. Tips Det kan hända att ovanstående meny inte visas beroende på maskinens inställning. Läs i detta fall följande sidor för information om hur du ändrar inställningen av pappersformat och -typ: P. Registrering av pappersformat P.3 Inställning av papperstyp Kontakta din administratör om du vill ändra inställningen för visning av menyn. Vid utskrift från papperspiedestalen kan det, om du placerar papper i en annan kassett, uppstå fördröjning i att upptäcka mängden återstående papper. Om du trycker på [JA] är proceduren slutförd. 0 Välj pappersformat och -typ som skall läggas i kassetten på touchpanelen. ) Välj pappersformat. ) Välj papperstyp. 3) Tryck på [OK]. Obs! När pappersformatet ställts in på [AUTO (mm)] eller [AUTO (inch)] registreras det automatiskt och dess knappar visas inte på skärmen. Se följande sida för att ändra inställningarna om du vill registrera motsvarande pappersformat manuellt. P. Registrering av pappersformat Påfyllning av papper

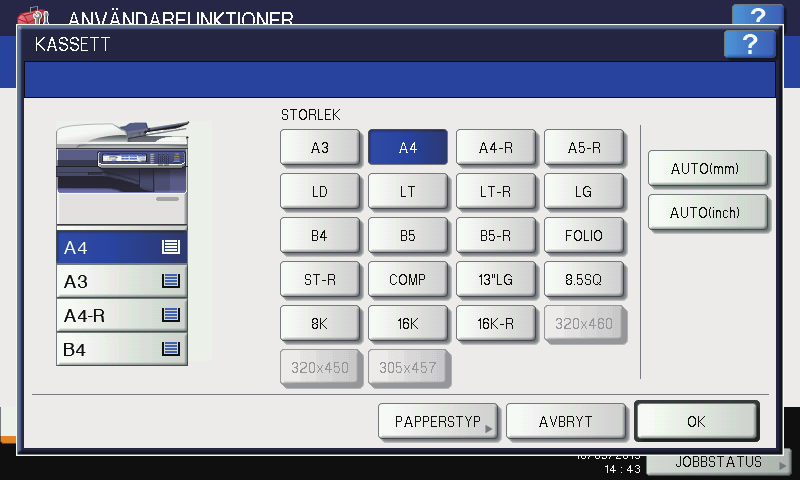

24 INNAN MASKINEN ANVÄNDS Registrering av pappersformat Registrera pappersformatet i maskinen när du fyller på papper för första gången eller när du byter ut pappret mot ett med annat format. När pappersformatet ställts in på automatisk avkänning: När [AUTO (mm)] eller [AUTO (inch)] har valts som pappersformat är följande procedur inte nödvändig. Pappersformatet ställs in automatiskt. Tryck på knappen [USER FUNCTIONS] på kontrollpanelen. Tryck på fliken [ANVÄNDARE] på touchpanelen för att visa inställningsmenyn för användaren och tryck sedan på [KASSETT]. 3 Välj pappersformatet på touchpanelen. ) Välj kassetten där du har fyllt på papper. ) Välj pappersformat. 3) Tryck på [OK]. För att automatiskt känna av pappersformatet i en kassett: Välj [AUTO (mm)] när A/B-pappersformat har fyllts på och [AUTO (inch)] när LT-pappersformat har fyllts på istället för att välja ett specifikt pappersformat. Pappersformatet registreras automatiskt till maskinen med den automatiska avkänningsfunktionen av pappersformat. Påfyllning av papper

25 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS 4 Tryck på [STÄNG] på touchpanelen eller på knappen [USER FUNCTIONS] på kontrollpanelen. Inställning av papperstyp När du använder annat papper än vanligt papper eller papper som inte är avsett för normal kopiering måste du ställa in papprets tjocklek och egenskap på maskinen. Tips Tjocklek och egenskap kan ställas in tillsammans. När TJOCKT eller 3 eller en annan egenskap än INGEN ställs in för en kassett används inte pappret i kassetten med funktionen Automatiskt pappersval. När en annan egenskap än INGEN ställs in för en kassett avaktiveras funktionen för automatiskt byte av papperskälla (matar samma pappersformat från en annan kassett om pappret i den för pappersmatningen specificerade kassetten tar slut) för pappret i denna kassett. För information om hur funktionen för automatiskt byte av papperskälla ställs in, se Administratörhandboken. Den inställda papperstypen visas med en ikon i området för indikation av maskinstatus. P.0 Område för indikation av maskinstatus Följande papperstyper godkänns för användning: Tjocklek Knapp Beskrivning Ikon VANLIGT Vanligt papper: g/m (6-8 lb. Bond) TJOCKT ÅTERVUNNET PAPPER Tjockt papper TJOCKT : g/m (9 lb. Bond - 90 lb. Index) TJOCKT : g/m (9 lb. Index - 0 lb. Index) endast för e-studio5055c-serien TJOCKT 3: 0-56 g/m ( lb. Index - 40 lb. Index)) endast för e-studio5055c-serien Återvunnet papper,, Påfyllning av papper 3

26 INNAN MASKINEN ANVÄNDS Egenskap Knapp Beskrivning Ikon INGEN Ingen egenskap har specificerats INBLAD Ark som används i inbladningsläget. P.34 Inbladning Upp till två typer av ark (Insticksblad och ) kan ställas in. Ställ in Insticksblad genom att välja kassetten för insticksblad och tryck, på [INBLAD] och välj sedan en kassett för Insticksblad och tryck på [INBLAD]. OMSLAG Ark som används i omslagsarksläget. P.3 Omslagsark SPECIAL Färgat papper eller papper med vattenstämpel o.s.v. FAX *, *, *3 FAXpapper SIDIG Endast -sidig kopiering tillåten SVART SIDIG SVART Endast svartvit kopiering tillåten Endast -sidig svartvit kopiering tillåten * Faxöverförings- och mottagningsfunktionerna finns endast om faxenheten har installerats. * Vid utskrift av listor används pappersinställningen FAX. För information om hur du skriver ut listo, se Administratörhandboken. *3 När "ALTERNERING" är på för RX-utskrift i faxmenyn kan inte "FAX" ställas in som egenskap. För information om hur du ställer in RX-utskrift, se GD-30/GD-350/GD-70/GD-60 Operator's Manual for FAX Unit. Tryck på knappen [USER FUNCTIONS] på kontrollpanelen. Tryck på fliken [ANVÄNDARE] på touchpanelen för att visa inställningsmenyn för användaren och tryck sedan på [KASSETT]. 4 Påfyllning av papper

27 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS 3 Tryck på [PAPPERSTYP]. 4 Välj papperstyp. ) Välj kassetten där du har fyllt på papper. ) Välj papperstyp. 3) Tryck på [OK]. Obs! [-SIDIG] och [-SIDA SVART] är endast tillgängliga när den automatiska duplexenheten är installerad. Påfyllning av papper 5

28 INNAN MASKINEN ANVÄNDS 5 Tryck på [OK]. Obs! Om tjockt papper inte kan matas, om utskriften tar lång tid efter matning eller om kvaliteten blir dålig vänder du pappret och placerar det på nytt enligt bilden eller lägger du i färre ark. Tips 6 Utskriftskvaliteten påverkas inte men det låter under pappersmatning beroende på papperstyp. Tryck på [STÄNG] på touchpanelen eller på knappen [USER FUNCTIONS] på kontrollpanelen. Radera inställd papperstyp Tryck på kassettknappen i menyn i steg 4 och tryck sedan på papperstypen vars inställning du vill radera. Tips Om både INBLAD och INBLAD har ställts in och du endast raderar inställningen för INBLAD kommer inställningen för INBLAD automatiskt att gälla även för INBLAD. 6 Påfyllning av papper

29 INNAN MASKINEN ANVÄNDS.INNAN MASKINEN ANVÄNDS Påfyllning av papper i stormagasinet Dra ut stormagasinet försiktigt så långt det går. VARNING Vidrör inte glidskenan (A i bilden till höger). Du kan bli skadad. A Placera två pappersbuntar i höger respektive vänster fack. Bläddra igenom och puffa till papperen ordentligt innan de fylls på. Placera papperen med utskriftssidan vänd uppåt. Placera en pappersbunt i det högra facket (A i bilden) så att dess sida ligger an mot fackets högra hörn. Placera den andra pappersbunten i det vänstra facket (B i bilden) så att dess sida ligger an mot fackets vänstra hörn. För att papperen skall placeras snyggt och prydligt i facken kan du dela upp pappersbuntarna i mindre buntar som du sedan fördelar jämnt på de två facken. B A Obs! Pappret i det högra facket används först. När pappret tar slut flyttas pappret i det vänstra facket automatiskt till det högra och matas in. Max. 360 ark (64 g/m ) (7 lb Bond) går att fylla på i de två facken. Pappersbuntens höjd får dock inte överskrida linjen som indikeras på insidan av sidostöden. P. Godkänt kopieringspapper Utskriftssidan brukar anges på omslagspappret. Var försiktig så att du inte skär dig när du bläddrar igenom pappersbunten. Se till att mittenspaken inte är uppfälld när pappret fylls på. (Se etiketten som sitter i stormagasinets kassett.) 3 Skjut försiktigt in stormagasinets kassett rakt in i maskinen. När stormagasinet har skjutits in helt rör sig det högra facket uppåt till pappersmatningsläget. VARNING Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen. Du kan bli skadad. 4 Ändra papperstypen vid behov. P.3 Inställning av papperstyp Påfyllning av papper 7

30 INNAN MASKINEN ANVÄNDS Påfyllning av papper i stormagasinet under kopiering När pappret i stormagasinets vänstra fack har tagit slut under kopieringen visas meddelandet Papper kan fyllas på i vänster kassett. Du kan dra ut stormagasinet och fylla på papper i det vänstra facket utan att avbryta kopieringen. Detta är användbart när du vill göra en stor mängd kopior snabbt. Dra ut stormagasinet försiktigt så långt det går. Endast det vänstra facket kommer ut. VARNING Vidrör inte glidskenan (A i bilden till höger). Du kan bli skadad. A Fyll på papper i det vänstra facket. Placera pappret så att det ligger an mot fackets vänstra sida. 3 Skjut försiktigt in stormagasinets kassett rakt in i maskinen. När pappret tar slut i det högra facket flyttas pappret i det vänstra facket automatiskt till det högra. Obs! Stäng inte kassetten med en smäll. Arken i bunten kan falla ihop, vilket kan leda till att de inte transporteras på korrekt sätt. VARNING Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen. Du kan bli skadad. 8 Påfyllning av papper

31 .GRUNDLÄGGANDE KOPIERING I detta kapitel beskrivs de grundläggande kopieringsprocedurerna. Innan kopieringen Förvaring av färgkopior...30 Funktion för förfalskningsskydd...30 Placering av original... 3 Godkända original...3 Placering av original på dokumentglaset...3 Böcker...33 Användning av den automatiska dokumentmataren med vändfunktion...34 Kopiering Grundläggande kopiering...37 Scanning av nästa original under kopiering...40 Avbryta kopieringen och göra andra kopior...4 Testkopia...4 Val av utmatningsfack...44 Kopiering med lösbladsmatning Kopiering med lösbladsmatning på papper med standardformat...46 Kopiering med lösbladsmatning på papper med icke-standardformat...57

32 GRUNDLÄGGANDE KOPIERING Innan kopieringen Förvaring av färgkopior Var försiktig med följande när du förvarar färgkopior: Undvik platser utsatta för ljus. Färgerna kan blekna när de förvaras på sådan plats under lång tid. Om kopiorna förvaras sammanpressade mellan plastskivor av kloretylen under längre tid kan tonern smälta och fastna på plasten. Använd polyeten som bindemedel vid förvaring under lång tid. När en färgkopia viks kan tonern i vecket flagna av. Vik inte färgkopior när du ska förvara dem. Tonern på kopiorna kan smälta om den kommer i kontakt med lösningsmedel eller bläck som inte är torrt. Håll kopiorna borta från sådant. Om kopiorna placeras i miljöer med mycket höga temperaturer, som i närheten av ett element, kan tonern smälta. Förvara dem i rumstemperatur och undvik stora temperaturförändringar. Funktion för förfalskningsskydd Maskinen har en funktion för förfalskningsskydd. Det kan därför hända att scannings- eller kopieringsfunktionen inte fungerar korrekt. 30 Innan kopieringen

33 GRUNDLÄGGANDE KOPIERING Placering av original Godkända original När den automatiska dokumentmataren med vändfunktion används kan dubbelsidiga original scannas automatiskt med ett ark åt gången. När dokumentglaset används kan original som t.ex. OH-film, kalkerpapper, häften, 3-föremål eller vanligt papper, som inte kan placeras på den automatiska dokumentmataren med vändfunktion, scannas. Dokumentglas Plats Max. format Pappersvikt Automatisk dokumentmatare med vändfunktion Längd: 97 mm (,69") Bredd: 43 mm (7,0") Enkelsidiga original: g/m (9,3-4,8 lb) Dubbelsidiga original: g/m (3,3-4,8 lb) Godkända format för automatisk formatavkänning * Format som används utanför Nordamerika: A3, A4, A4-R, A5-R, B4, B5, B5- R, 8K, 6K, 6K-R Nordamerika: LD, LG, LT, LT-R, ST-R Format som används utanför Nordamerika: A3, A4, A4-R, A5-R, B4, B5, B5- R, FOLIO Nordamerika: LD, LG, LT, LT-R, ST-R, COMP * Automatisk storleksdetektion av original på dokumentglaset finns endast för e-studio550c-serien/e-studio5055c-serien. Obs! När automatisk dokumentmatare med vändfunktion inte har installerats på e-studio55c-serien är originalformatet inställt på LT (Nordamerika) eller på A4 (övriga). Kontakta din servicetekniker för mer information. Automatisk formatavkänning fungerar inte korrekt när original med A/B-format används i maskiner för Nordamerika. Den fungerar inte korrekt när original i LT-format används i andra maskiner än de som är avsedda för Nordamerika. Den automatiska formatavkänningen fungerar inte korrekt på vissa modeller när papper i K-format används för utskrift. (K-formatet är ett kinesiskt standardformat.) Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Kom ihåg att placera original i ST- eller A5-format liggande vid användning av den automatiska dokumentmataren med vändfunktion. Det går att scanna max. 000 ark per kopieringsjobb eller tills minnet är fullt. Om hårddisken inte har installerats är maximalt antal ark som kan scannas per kopiejobb ca 80 (när färgläget är på FULLFÄRG eller AUTOFÄRG) eller ca 50 (när färgläget är SVART), eller tills minnet blir fullt. Placering av original 3

34 GRUNDLÄGGANDE KOPIERING Placering av original på dokumentglaset Dokumentglaset kan användas för original som t.ex. OH-film eller kalkerpapper samt vanligt papper som inte kan placeras på den automatiska dokumentmataren med vändfunktion. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. Fäll upp täckplattan eller den automatiska dokumentmataren med vändfunktion. Obs! Fäll upp den 60 grader eller mer så att originalets format kan kännas av på korrekt sätt. Placera originalet med texten nedåt på dokumentglaset och linjera det med dokumentglasets vänstra, bakre hörn. Kopiering av mycket genomskinliga original Vid kopiering av mycket genomskinliga original som t.ex. OHfilm eller kalkerpapper skall du placera ett blankt papper med samma format som originalet eller större ovanpå originalet. 3 Fäll ned täckplattan eller den automatiska dokumentmataren med vändfunktion. e-studio55c-serien: Tryck på [ZOOM] och ställ in originalets format. P.74 Separat specifikation av format för både original och kopieringspapper Tips När scannern stängs blinkar scannerlampan för att upptäcka originalformatet. 3 Placering av original

35 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Böcker Du kan placera böcker på dokumentglaset. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. Fäll upp täckplattan eller den automatiska dokumentmataren med vändfunktion. Bläddra till önskad sida och placera originalet med texten nedåt. Placera originalet i linje med dokumentglasets bakre vänstra hörn. Vid dubbelsidig kopiering av böcker i originallägen som t.ex. böcker till dubbelsidiga kopior eller bokkopiering skall bokens mitt placeras i linje med den gula indikatorlinjen på dokumentglaset. P.0 Dubbelsidig kopiering från "bok"-original P.8 Bokkopiering 3 Fäll ned täckplattan eller den automatiska dokumentmataren med vändfunktion. e-studio55c-serien: Tryck på [ZOOM] och ställ in originalets format. P.74 Separat specifikation av format för både original och kopieringspapper Obs! Försök inte att tvinga ned täckplattan eller den automatiska dokumentmataren med vändfunktion om originalet är mycket tjockt. Det går att kopiera även om den inte är helt nedfälld. Titta inte på dokumentglaset eftersom det kan läcka ut starkt ljus i samband med kopieringen. Om originalformatet inte upptäcks korrekt trycker du på [ZOOM] och väljer önskat originalformat. P.74 Separat specifikation av format för både original och kopieringspapper Tips När scannern stängs blinkar scannerlampan för att upptäcka originalformatet. Placering av original 33

36 GRUNDLÄGGANDE KOPIERING Användning av den automatiska dokumentmataren med vändfunktion Säkerhetsföreskrifter Använd inte nedanstående typer av original ( till 9), eftersom de kan orsaka pappersstopp eller skada maskinen.. Extremt skrynkliga, veckade eller vågiga original. Original med karbonpapper 3. Tejpade, klistrade eller utklippta original 4. Original med många hålslag som t.ex. lösa registerblad 5. Gemförsedda eller häftade original 6. Trasiga eller sönderrivna original 7. Fuktiga original 8. OH-film eller kalkerpapper 9. Ytbehandlat papper (t.ex. med vax) Var extra försiktig med följande typer av original (0 och ). 0.Om ytan på originalen är så ojämn att arken inte rör sig då de gnids mot varandra mellan två fingertoppar eller om ytan är behandlad på något sätt, kan friktionen göra att flera original matas in samtidigt..veckade eller vågiga original (de skall slätas ut innan de används) När det blir svarta streck Om scanningsområdet eller området med stöden är smutsigt kan det orsaka bildproblem som t.ex. svarta streck på utskrifterna. Det rekommenderas att rengöra områdena varje vecka. Beträffande rengöring, se Snabbguide för användare. 34 Placering av original

37 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Läge för konstant matning Matningsläget är standardinställt på konstant matning. När du har ställt in originalen och sedan tryckt på knappen [START] scannas sidorna kontinuerligt en åt gången. Denna funktion är användbar om du vill kopiera mer än ett original åt gången. Rätta till samtliga original. Placera originalen i den ordning som du vill att de skall kopieras. Det översta arket av originalen kopieras först. Placera originalen med texten vänd uppåt och ställ in sidostöden efter originalets längd. Obs! Oavsett format är original upp till 00 ark (35-80 g/m (9,3-0 lb) eller med en bunthöjd på max. 6 mm godkända. Läs följande sida beträffande original med olika format: P.66 Kopiering med blandade format med ett moment För långa original Använd stoppet för originalen så att det scannade originalet inte ramlar av Dra ut det från den automatiska dokumentmataren med vändfunktion och höj understoppet. Obs! Sänk understoppet och lyft lätt stoppet för original för att trycka tillbaka det in när du är klar med det. Tips När alltför många original skall scannas åt gången kan de delas upp i flera buntar före kopieringen. Placera den första bunten original och tryck sedan på [FORTSÄTT] på touchpanelen medan data för den första bunten scannas. När scanningen är klar placerar du nästa bunt med original och trycker på knappen [START] på kontrollpanelen. (Om du trycker på [FORTSÄTT] precis innan originalen är färdigscannade kanske denna knapp inte fungerar) Placering av original 35

38 GRUNDLÄGGANDE KOPIERING Läge för lösbladsmatning När matningsläget är inställt på lösbladsmatning matas ett original automatiskt när det placeras på den automatiska dokumentmataren med vändfunktion. Denna funktion är användbar när du vill kopiera ett enda originalark. P.46 ADF -> SADF Placera sidostöden i linje med originalets långsidor. Skjut in originalet rakt längs sidostöden med framsidan vänd uppåt. Originalet matas in automatiskt och sedan visas menyn för steg 3 på touchpanelen. Obs! Släpp originalet när du känner att det matas in av dokumentmataren. 3 Om flera original skall kopieras, skall dessa skjutas in på samma sätt. 4 Tryck på [SLUTFÖR] när alla original har matats in. Tips Tryck på [AVBRYT] om du vill avbryta kopieringen. 36 Placering av original

39 GRUNDLÄGGANDE KOPIERING Kopiering Grundläggande kopiering Kopiera enligt nedanstående procedur. Dokumentmatare Dokumentglas ELLER Kontrollera att det finns papper i kassetten/-erna. Läs följande sidor för godkända papperstyper och -format och hur dessa skall placeras: P. Godkänt kopieringspapper P.6 Påfyllning av papper i kassetterna P.7 Påfyllning av papper i stormagasinet Placera originalet(n). Läs följande sidor för papperstyper och -format och hur dessa skall placeras: P.3 Godkända original P.34 Användning av den automatiska dokumentmataren med vändfunktion P.3 Placering av original på dokumentglaset P.33 Böcker Mata in önskat antal kopior om du vill kopiera mer än en kopia. Tryck på knappen [CLEAR] på kontrollpanelen om du vill radera numret som har matats in. Välj kopieringsfunktioner. P.6 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER P.09 REDIGERINGSFUNKTIONER P.55 BILDJUSTERING Kopiering 37

40 GRUNDLÄGGANDE KOPIERING 5 Tryck på knappen [START] på kontrollpanelen. Kopieringen startar. Papperet matas ut med den kopierade sidan vänd nedåt. Obs! Var försiktig! Pappersutmatningsområdet och det utmatade papperet är varma. Nedanstående meny kan visas om du använder vissa funktioner Denna meny visas när SADF (läget för lösbladsmatning) ställs in på dokumentmataren eller i funktionslägen där originalet placeras på dokumentglaset och scannade data tillfälligt lagras i minnet, som t.ex. kopiering med sortering eller enkel- till dubbelsidig kopiering. Följ nedanstående procedur när denna meny visas. Tips Olika meddelanden visas upptill i menyn beroende på om originalen scannas på den automatiska dokumentmataren med vändfunktion eller på dokumentglaset. 6 7 Placera nästa original och tryck sedan på knappen [START] på kontrollpanelen eller på [NÄSTA KOP.] på touchpanelen. Scanningen startar. (När dokumentmataren är inställd i läget för lösbladsmatning matas ett original automatiskt när det placeras på den automatiska dokumentmataren med vändfunktion.) Tryck på [SLUTFÖR] på touchpanelen när alla original har scannats. Kopieringen startar. Tips Tryck på [AVBRYT] om du vill avbryta kopieringen. När papperet tar slut i kassetten under kopieringen kan en annan kassett fortsätta matningen av papper om papperet är av samma format och har samma riktning. På så sätt avbryts inte kopieringen. Om det inte finns en sådan kassett avbryts kopieringen och meddelandet "Fyll på papper" visas på touchpanelen. Fyll på papper i kassetten i detta fall. 38 Kopiering

41 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Avbryta och återuppta kopiering Tryck på knappen [STOP] på kontrollpanelen. Kopieringen eller scanningen avbryts. Tryck på [AVBRYT] på touchpanelen för att avbryta kopieringen. Tryck på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen för att återuppta kopieringen. När du trycker på [AVBRYT] raderas scannade data och eventuella köjobb utförs. Tips Även om du inte trycker på [AVBRYT] raderas scannade data med hjälp av den automatiska funktionsåterställningen. Kopiering 39

42 GRUNDLÄGGANDE KOPIERING Scanning av nästa original under kopiering Du kan scanna nästa original (automatisk jobbstartfunktion) även om kopiering pågår eller meddelandet "KLAR (UPPVÄRMNING PÅGÅR)" visas på touchpanelen. 3 Placera originalet(n). Ställ in antalet kopieset och kopieringsfunktionerna. Obs! Det nya jobbet startar med de kopieringsfunktioner som du har valt tidigare, såvida du inte har valt andra kopieringsfunktioner. Tryck på knappen [START] på kontrollpanelen. Tips Det går att scanna max. 000 ark per kopieringsjobb eller tills minnet är fullt. Om hårddisken inte har installerats är maximalt antal ark som kan scannas per kopiejobb ca 80 (när färgläget är på FULLFÄRG eller AUTOFÄRG) eller ca 50 (när färgläget är SVART), eller tills minnet blir fullt. Bekräftelse av automatisk jobbstart Du kan kontrollera vilka jobb som väntar på touchpanelen eller radera dem. Läs följande sida för detaljerad information: P.94 Kontroll av jobbstatus för kopiering Radering av scannade jobb Tryck på knappen [STOP] på kontrollpanelen om du vill avbryta ett jobb vars original har scannats. Scanningen avbryts när du trycker på [AVBRYT] på touchpanelen eller på knappen [FUNCTION CLEAR] på kontrollpanelen medan scanningen är i pausläge. (I detta fall kopieras de data som har scannats innan jobbet avbröts.) Tryck på knappen [START] om du vill återuppta scanningen. 40 Kopiering

43 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Avbryta kopieringen och göra andra kopior Du kan avbryta kopieringen medan ett jobb pågår för att göra andra kopior (avbryta kopiering). Du behöver inte välja om de inställda kopieringsfunktionerna när du återupptar det avbrutna jobbet. Dessa har lagrats i maskinens minne. Obs! Kopieringen kan inte avbrytas när följande funktioner används: Kopiering av omslagsark, kopiering av insticksblad, bygg jobb, spara till e-filing, kopiera & spara. Det går inte byta till en icke-kopierande funktion som t.ex. e-filing, scanning, utskrift eller faxning när kopieringen avbryts. Du måste trycka på knappen [INTERRUPT] för att radera den avbrutna kopieringen innan du kan byta till annan funktion. Tryck på knappen [INTERRUPT] på kontrollpanelen. "Jobb avbrutet jobb sparat" visas och "COPY(Interrupt)" visas på funktionsdisplayen. Tips Om originalet håller på att scannas visas ovanstående meddelande när scanningen är klar. 3 4 Byt ut originalet mot ett nytt. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Tryck på knappen [INTERRUPT] igen när den avbrutna kopieringen är klar. Meddelandet "Klar att återuppta jobb " visas och det avbrutna jobbet återupptas. Kopiering 4

44 GRUNDLÄGGANDE KOPIERING Testkopia När du gör ett stort antal kopior kan du kontrollera om dessa blir på exakt det sätt som du vill genom att endast kopiera en sida innan du kopierar alla (testkopia). När du har kontrollerat testkopian kan du ändra funktionerna eller inställningarna (t.ex. antal kopieset, utmatningsfack, sidnummer, tidmärkning, sortering/ häftning och hålslagning). Obs! Om du vill ändra inställningar såsom reproduktionsgrad, densitet, originalläge eller enkel- eller dubbelsidig kopiering måste du först avsluta testkopieringen. Ändra sedan dessa inställningar och scanna originalet igen. 3 4 Fyll på papper i kassetten/-erna. Placera originalet(n). Välj antalet kopieset och kopieringsfunktioner. Tryck på [TESTKOPIA] på touchpanelen. "TESTKOPIA är vald. Tryck på START för att kopiera" visas under ca sekunder. Obs! Om [INGEN SORT INGEN HÄFT] eller [GRUPP] har valts som efterbehandling ändras läget automatiskt till [SORTERING]. 5 Tryck på knappen [START] på kontrollpanelen. Scanningen startar. kopieset skrivs ut. 4 Kopiering

45 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING 6 Ändra antalet kopieset och kopieringsfunktioner när du har kontrollerat testkopian. Funktioner och inställningar som t.ex. antal kopieset, utmatningsfack, sidnummer, tidmärkning, sortering/häftning och hålslagning kan ändras. Obs! Om du vill ändra inställningar såsom reproduktionsgrad, densitet, originalläge eller enkel- eller dubbelsidig kopiering måste du först avsluta testkopieringen. Ändra sedan dessa inställningar och scanna originalet igen. Tryck på [RENSA MINNE] på touchpanelen eller på knappen [FUNCTION CLEAR] på kontrollpanelen för att avsluta testkopieringen. 7 Tryck på knappen [START] på kontrollpanelen. Om du inte ändrade antalet kopior i steg 6 ovan görs så många kopior som har ställts in tidigare minus den sidan som har kopierats som en testkopia. (Om du tidigare har ställt in endast en kopia skrivs ännu en kopia ut utöver testkopian.) Kopiering 43

46 GRUNDLÄGGANDE KOPIERING Val av utmatningsfack Du kan välja utmatningsfack om finisher eller inre fack har installerats. Obs! Det tillgängliga utmatningsfacket kan vara begränsat beroende på kopieringsfunktioner och pappersformat. Val av utmatningsfack är som standard inställt för automatiskt val. Ändra utmatningsfack Det för tillfället valda utmatningsfacket visas i området som visar maskinens status. Tryck på [FACK] för att ändra utmatningsfack. Varje gång du trycker detta ändras displayen från maskinens utmatningsfack, varje utmatningsfack för finisher och inre fack, och automatsikt val i denna ordning. Indikering av automatiskt val av utmatningsfack Nuvarande utmatningsfack [FACK]-knapp 44 Kopiering

47 GRUNDLÄGGANDE KOPIERING Kopiering med lösbladsmatning När kopior görs på OH-film, etiketter, kuvert, tjockt 4 papper (endast för e-studio5055c-serien) eller papper med icke-standardformat placerar du kopieringspapper i facket för lösbladsmatning. Kopiering med lösbladsmatning kan dessutom rekommenderas vid kopiering på papper med standardformat som inte har fyllts på i någon av kassetterna. Tips Om du har valt pappersformat kan du använda olika funktioner som t.ex. automatiskt pappersval (APS) eller automatiskt val av förstoring (AMS). Läs följande sida för detaljerad information: P.0 Kombinationsmatris för kopieringsfunktioner Om du placerar originalen på den automatiska dokumentmataren lösbladsmatning och inte anger pappersformat kommer originalen att kopieras upp och ner. Se till att ställa in pappersformat när du vill använda lösbladsmatning. Öppna facket för lösbladsmatning för kopiering med lösbladsmatning. Dra ut fackförlängaren innan du fyller på papper med stort format. När du fyller på eller tar bort kopieringspapper, flytta spaken för pappersstöd mot utsidan. Flytta sedan spaken för pappersstöd tillbaka mot maskinen. Om tjockt papper inte kan matas, om utskriften tar lång tid efter matning eller om kvaliteten blir dålig vänder du pappret och placerar det på nytt enligt bilden eller lägger du i färre ark. Kopiering med lösbladsmatning 45

48 GRUNDLÄGGANDE KOPIERING Proceduren för kopiering med lösbladsmatning skiljer sig åt beroende på pappersformatet som används. Läs nedanstående tabell för de olika procedurerna för varje format. Pappersformat Format som används utanför Nordamerika: A3, A4, B4, B5 Standardformat LG, ST-R Nordamerika: LD, LT, Andra än ovannämnda. Kuvert Övriga (icke-standardformat) Procedur P.46 Kopiering på pappersformaten A3, A4, B4 och B5 (på maskiner som inte är avsedda för Nordamerika) / pappersformaten LD, LT och LG samt ST-R (på maskiner som är avsedda för Nordamerika) P.50 Kopiering på andra format än ovannämnda pappersformat P.5 Kopiering på kuvert P.57 Kopiering med lösbladsmatning på papper med ickestandardformat Tips Kopieringen med lösbladsmatning avbryts när papperen i facket för lösbladsmatning tar slut under kopieringen. Detta gäller även om det finns papper med samma format i någon av de andra kassetterna. Kopieringen återupptas när papper har fyllts på i facket för lösbladsmatning. När kopieringen med lösbladsmatning är klar blinkar knappen [FUNCTION CLEAR] på kontrollpanelen. Tryck på knappen för att växla över från kopiering med lösbladsmatning till normal kopiering med användning av kassetterna. (Även om du inte trycker på knappen [FUNCTION CLEAR] kommer funktionen för kopiering med lösbladsmatning att raderas när funktionen för den automatiska funktionsåterställningen aktiveras efter att en viss tid har förflutit.) Kopiering med lösbladsmatning på papper med standardformat Kopiering på pappersformaten A3, A4, B4 och B5 (på maskiner som inte är avsedda för Nordamerika) / pappersformaten LD, LT och LG samt ST-R (på maskiner som är avsedda för Nordamerika) Placera originalet(n). Flytta spaken för pappersstöd mot utsidan. Placera papperet med utskriftssidan vänd nedåt i facket för lösbladsmatning. 46 Kopiering med lösbladsmatning

49 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Obs! Pappersbuntens höjd får inte överskrida indikatorn på sidostöden. Bläddra noggrant isär pappersarken när du använder mer än ett ark innan du placerar dem i facket för lösbladsmatning. Var försiktig så att du inte skär dig när du bläddrar igenom pappersbunten. Tryck inte in papper i öppningen på facket för lösbladsmatning. Detta kan orsaka pappersmatningsfel. 3 Placera sidostöden i linje med papprets långsidor. Flytta spaken för pappersstöd mot maskinen. När papperet har placerats visas menyn för kopiering med lösbladsmatning. 4 Tryck på knappen för pappersformatet under KOPIA som motsvarar det pappersformat som har placerats i facket för lösbladsmatning. Pappersformatet har ställts in. Obs! Om pappersformatet inte väljs i detta steg kan kopieringen gå långsammare. 5 Tryck på [PAPPERSTYP] på touchpanelen om du har fyllt på annat papper än vanligt papper i facket för lösbladsmatning. Kopiering med lösbladsmatning 47

50 GRUNDLÄGGANDE KOPIERING 6 Välj papperstyp. ) Välj papperstyp. ) Tryck på [UTSKRIVET] under "BAKSIDA UTSKR" för att skriva ut på baksidan av pappret 3) Tryck på [OK]. e-studio550c-serien/e-studio55c-serien e-studio5055c-serien: 48 Kopiering med lösbladsmatning

51 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Obs! Val av fel papperstyp kan orsaka pappersmatningsfel eller bildproblem. När du väljer en papperstyp kan du kontrollera den med ikonerna som visas i området som visar maskinens status (se nedan). VANLIGT Papperstyp Ikon Papperstyp Ikon VANLIGT (BAKSIDA) TUNNT OH-FILM TUNT (BAKSIDA) SPECIAL * ÅTERVUNNET PAPPER ÅTERVUNNET PAPPER (BAKSIDA) TJOCKT SPECIAL (BAKSIDA) * TJOCKT (BAKSIDA) SPECIAL * TJOCKT SPECIAL (BAKSIDA) * TJOCKT (BAKSIDA) SPECIAL 3 * TJOCKT 3 * SPECIAL 3 (BAKSIDA) * TJOCKT 3 (BAKSIDA) * TJOCKT 4 * TJOCKT 4 (BAKSIDA) * KUVERT KUVERT (BAKSIDA) *Dessa papperstyper finns endast tillgängliga för e-studio5055c-serien. Kopiering med lösbladsmatning 49

52 GRUNDLÄGGANDE KOPIERING Om BAKSIDA* När du utför dubbelsidig kopiering manuellt, välj papperstyp för en sida och ta kopia på den och välj sedan samma papperstyp för den andra sidan och tryck på [UTSKRIFT] under BAKSIDA. Exempel: När du utför dubbelsidig kopiering på papperstyp TJOCKT. Fyll på papper i facket för lösbladsmatning.. Välj TJOCKT som papperstyp och starta kopieringen. 3. Lägg de kopierade pappersarken i steg i facket för lösbladsmatning igen med den kopierade sidan upp. 4. Välj TJOCKT som papperstyp och [UTSKRIFT] under BAKSIDA och starta kopiering. Obs! e-studio550c-serien/e-studio55c-serien Automatisk dubbelsidig kopiering kan tillämpas vanligt papper och TJOCKT. e-studio5055c-serien: Automatisk dubbelsidig kopiering kan tillämpas vanligt papper TJOCKT, TJOCKT, TJOCKT 3 och SPECIAL. För OH-film kan endast enkelsidig kopiering utföras. Om tjockt papper inte kan matas, om utskriften tar lång tid efter matning eller om kvaliteten blir dålig vänder du pappret och placerar det på nytt eller lägger du i färre ark. Tips Utskriftskvaliteten påverkas inte men det låter under pappersmatning beroende på papperstyp. 7 8 Ställ in pappersformat och -typ och tryck på [OK]. Menyn växlar tillbaka till GRUNDMENY. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Obs! Ta bort kopiorna allteftersom de matas ut i utmatningsfacket vid kopiering på OH-film. Samlas det för många ark med OH-film kan de bli vågiga så att de projiceras på ett felaktigt sätt. Kopiering på andra format än ovannämnda pappersformat Placera originalet(n) och papperet enligt proceduren som beskrivs i steg till 3 i Kopiering på pappersformaten A3, A4, B4 och B5 (på maskiner som inte är avsedda för Nordamerika) / pappersformaten LD, LT och LG samt ST-R (på maskiner som är avsedda för Nordamerika) ( Sid.46) Tryck på [INSTÄLLNING AV FORMAT] på touchpanelen. 50 Kopiering med lösbladsmatning

53 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING 3 Tryck på knappen för pappersformatet som motsvarar det papper som har placerats i facket för lösbladsmatning. Formatet som väljs registreras som ÅÄÖ. 4 Tryck på [ÅÄÖ] under KOPIA. Pappersformatet är nu inställt på det som är registrerat som ÅÄÖ. Obs! Om pappersformatet inte väljs i detta steg kan kopieringen gå långsammare. 5 Tryck på [PAPPERSTYP] om du har fyllt på annat papper än vanligt papper i facket för lösbladsmatning. Kopiering med lösbladsmatning 5

54 GRUNDLÄGGANDE KOPIERING 6 Välj papperstyp. ) Välj papperstyp. ) Tryck på [UTSKRIVET] under "BAKSIDA UTSKR" för att skriva ut på baksidan av pappret 3) Tryck på [OK]. e-studio550c-serien/e-studio55c-serien e-studio5055c-serien: Obs! Val av fel papperstyp kan orsaka pappersmatningsfel eller bildproblem. När du väljer en papperstyp kan du kontrollera den med ikonerna som visas i området som visar maskinens status. För mer information, se tabellen i steg 6 i "Kopiering på pappersformaten A3, A4, B4 och B5 (på maskiner som inte är avsedda för Nordamerika) / pappersformaten LD, LT och LG samt ST-R (på maskiner som är avsedda för Nordamerika)".( Sid.46) 7 8 Ställ in pappersformat och -typ och tryck på [OK]. Menyn växlar tillbaka till GRUNDMENY. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kopiering på kuvert Obs! Godkända kuvertformat är följande: DL (0 mm x 0 mm), COM0 (4 /8" x 9 /"), Monarch (3 7/8" x 7 /"), CHO-3 (0 mm x 35 mm), YOU-4 (05 mm x 35 mm) För rekommenderade kuvert, se Snabbguide för användare. 5 Kopiering med lösbladsmatning

55 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Anmärkningar om att använda kuvert Använd inte följande kuvert eftersom de kan orsaka pappersmatningsfel eller skada maskinen.. Extremt skrynkliga, veckade eller vågiga original. Extremt tjocka eller tunna kuvert 3. Våta eller fuktiga kuvert 4. Sönderrivna kuvert 5. Kuvert som inkluderar innehåll 6. Icke-standardformat på kuvert (med speciell form) 7. Kuvert med öljetter eller fönster 8. Kuvert förseglade med klister eller tejp 9. Delvis öppnat eller perforerat kuvert 0.Kuvert med särskild beläggning på ytan.kuvert med lim eller dubbelhäftande tejp Obs! Förvara kuvert i rumstemperatur och borta från värme och fukt. Pappersveck kan uppstå efter utskriften beroende på miljöförhållanden eller på kuverttypen och dess skick. Vi rekommenderar att skriva ut ett provpapper innan större antal utskrifter görs. Placera originalet på dokumentglaset. ABC Kopiering med lösbladsmatning 53

56 GRUNDLÄGGANDE KOPIERING Placera kuvertet på en plan ren yta och tryck på det med händerna mot pilens riktning för att få ut eventuell luft. Tryck ordentligt för att hindra fliken från att rulla uppåt. Korrigera eventuella böjda hörn på kuvertet. 3 Flytta spaken för pappersstöd mot utsidan. Placera kuvertet med framsidan nedåt i facket för lösbladsmatning. Placera kuvertet med fliksidan fram. 4 Placera sidostöden i linje med kuvertets långsidor. Flytta spaken för pappersstöd mot maskinen. När kuvertet har placerats visas menyn för kopiering med lösbladsmatning. 5 Tryck på [INSTÄLLNING AV FORMAT] på touchpanelen. 54 Kopiering med lösbladsmatning

57 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING 6 Tryck på knappen för pappersformatet som motsvarar det kuvert du placerat i facket för lösbladsmatning. e-studio550c-serien/e-studio55c-serien e-studio5055c-serien: Formatet på valt kuvert registreras som ÅÄÖ. 7 Tryck på [ÅÄÖ] under KOPIA. Pappersformat är nu inställt på storleken på kuvertet som placerats i facket för lösbladsmatning. Papperstyp ställs automatiskt in på [KUVERT]. Kopiering med lösbladsmatning 55

58 GRUNDLÄGGANDE KOPIERING 8 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kopieringen startar. När finishern med sadelhäftning är installerad matas kuvertet ut på maskinens utmatningsfack. När inre finishern har installerats matas kuvertet ut till finisherns utmatningsfack. Obs! Ta ut kuverten från utmatningsfacket efter var tionde kopia. 56 Kopiering med lösbladsmatning

59 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Kopiering med lösbladsmatning på papper med icke-standardformat Du kan använda papper med icke-standardformat inom de format som visas till höger mm mm Placera originalet på dokumentglaset. Flytta spaken för pappersstöd mot utsidan. Placera papperet med utskriftssidan vänd nedåt i facket för lösbladsmatning. Obs! Pappersbuntens höjd får inte överskrida indikatorn på sidostöden. Bläddra noggrant isär pappersarken när du använder mer än ett ark innan du placerar dem i facket för lösbladsmatning. Var försiktig så att du inte skär dig när du bläddrar igenom pappersbunten. Tryck inte in papper i öppningen på facket för lösbladsmatning. Detta kan orsaka pappersmatningsfel. 3 Placera sidostöden i linje med papprets långsidor. Flytta spaken för pappersstöd mot maskinen. När papperet har placerats visas menyn för kopiering med lösbladsmatning. Kopiering med lösbladsmatning 57

60 GRUNDLÄGGANDE KOPIERING 4 Tryck på [ANPASSAT] på touchpanelen. 5 Mata in måtten. ) Tryck på [LÄNGD] och mata in värdet. (00-97 mm (3,94 -,69")) ) Tryck på [BREDD] och mata in värdet. (48-43 mm (5,83-7,0")) 3) Tryck på [OK]. Längd och bredd anges enligt figuren till höger: Bredd Längd Tryck på önskad knapp från [MINNE ] till [MINNE 4] för att hämta måtten som har registrerats tidigare och tryck sedan på [OK]. 58 Kopiering med lösbladsmatning

61 GRUNDLÄGGANDE KOPIERING.GRUNDLÄGGANDE KOPIERING Tips Läs följande sida om hur du registrerar mått i minnet: P.60 Registrering av icke-standardformat i minnet 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kopiering med lösbladsmatning 59

62 GRUNDLÄGGANDE KOPIERING Registrering av icke-standardformat i minnet Följ samma procedur som beskrivs i steg till 4 i Kopiering med lösbladsmatning på papper med icke-standardformat ( Sid.57). Registrera måtten. ) Välj önskat minnesnummer. ) Tryck på [LÄNGD] och mata in värdet. (00-97 mm (3,94 -,69")) 3) Tryck på [BREDD] och mata in värdet. (48-43 mm (5,83-7,0")) 4) Tryck på [MINNE]. 3 Tryck på [OK]. 60 Kopiering med lösbladsmatning

63 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER I detta kapitel beskrivs de grundläggande kopieringsfunktionerna och hur du ändrar reproduktionsgraden, ställer in sorteringslägen samt hur dubbelsidig kopiering går till. Innan kopieringsfunktionerna används... 6 Standardinställningar...6 Kontroll av inställda funktioner...6 Radering av inställda funktioner...63 Begränsningar för funktionskombinationer...63 Pappersval Automatiskt pappersval...64 Manuellt pappersval...65 Kopiering med blandade format med ett moment...66 Växla färgläge Inställning av originalläge...69 Densitetsjustering... 7 Kopiering med förstoring och förminskning... 7 Automatiskt val av förstoring...7 Separat specifikation av format för både original och kopieringspapper...74 Manuell specifikation av reproduktionsgraden...76 Kopiera fotooriginal med optimal reproduktionsgrad för kopieringspapperets format (FOTO ZOOM)...78 Val av efterbehandling... 8 Efterbehandlingar och finisher (tillval)...8 Sortering/Gruppering...85 Alternering...87 Häftningssortering...88 Tidskriftssortering/ Mittvikning/ Sadelhäftning...9 Hålslagning...95 Manuell häftning...97 Dubbelsidig kopiering Enkelsidig kopiering...00 Dubbelsidig kopiering...0 Dubbelsidig kopiering från "bok"-original...0 Kopiera & spara Inställning av delad mapp...07

64 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Innan kopieringsfunktionerna används Standardinställningar Standardinställningarna är maskinens inställningar när strömmen slås till, d.v.s. innan några ändringar har utförts. Maskinens inställningar återgår till standardinställningarna när energisparläget raderas eller när knappen [FUNCTION CLEAR] trycks ned på kontrollpanelen. Standardinställningarna för de grundläggande kopieringsfunktionerna vid installationstillfället visas nedan. Item Standardinställning Reproduktionsgrad 00% Kopieantal Pappersval Automatiskt pappersval Enkel/Dubbel enkelsidigt original -> enkelsidig kopia Densitetsjustering Manuell justering Färgläge FULLFÄRG Originalläge TEXT/FOTO Efterbehandling Vid användning av dokumentglaset: INGEN SORT INGEN HÄFT Vid användning av den automatiska dokumentmataren med vändfunktion: SORTERING Matningsläge vid användning av den automatiska Läge för konstant matning dokumentmataren med vändfunktion Standardinställningarna kan ändras. För mer information, se Administratörshandbok. Kontroll av inställda funktioner Tryck på [INSTÄLLN.] på touchpanelen för att visa nedanstående meny. I denna meny kan du se vilka funktioner som för närvarande är inställda. 6 Innan kopieringsfunktionerna används

65 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Växling till menyn för funktionsval Ändra funktionerna i den aktuella menyn genom att trycka på motsvarande knappar. Den valda inställningsmenyn visas. Radering av inställda funktioner Om du vill radera en inställd kopieringsfunktion trycker du på [STANDARD] i motsvarande inställningsmeny. För HEL BILD i menyn REDIGERA tryck emellertid även på den markerade knappen för att rensa inställningen. P.09 REDIGERINGSFUNKTIONER Radering av alla ändrade inställningar När du trycker på knappen [FUNCTION CLEAR] på kontrollpanelen raderas alla funktionsändringar som har gjorts. Även om du inte trycker på denna knapp raderas ändringarna om maskinen lämnas overksam i 45 sekunder (standardinställning). För information om hur du ändrar denna period, se Administratörshandbok. Begränsningar för funktionskombinationer Många kopieringsfunktioner kan användas tillsammans. Det finns dock några funktioner som inte går att använda ihop med andra funktioner. Läs följande sidor för detaljerad information: P.0 Kombinationsmatris för kopieringsfunktioner P. Kombinationsmatris för bildjusteringsfunktioner Innan kopieringsfunktionerna används 63

66 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Pappersval Automatiskt pappersval Denna maskin känner av originalformatet och väljer automatiskt papper med samma format. Denna funktion kallas för Automatiskt pappersval. Automatisk storleksdetektion av original på dokumentglaset finns endast för e-studio550c-serien/e-studio5055c-serien. Tips Läs följande sida om avkänning av originalformat: P.3 Godkända original Det kan hända att vissa originalformat inte känns av med denna funktion. Välj önskat format manuellt i detta fall. P.65 Manuellt pappersval 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [APS] på touchpanelen. Funktionen för pappersval är nu inställd på Automatiskt pappersval. Tips Funktionen för pappersval är standardinställd på Automatiskt pappersval. Även om riktningen på papperen i den valda kassetten skiljer sig från originalets riktning roterar maskinen originalets data med 90 grader under förutsättning att de är av samma format. (Detta fungerar endast på papper med A4-, B5- och LT-format.) Exempel: När ett A4-original placeras stående och A4-R-papper placeras i kassetten roteras data för A4-originalet och kopieras på korrekt sätt på A4-R-papperen. Obs! Om meddelandet "Ändra på originalets riktning" eller "VÄLJ RÄTT KASSETTFORMAT" visas, följ anvisningarna. 4 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 64 Pappersval

67 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Manuellt pappersval Du måste själv välja papper när du kopierar med e-studio55c-serien genom att lägga originalet på dokumentglaset, eller när du kopierar följande original vars format inte kan kännas av korrekt: Mycket genomskinliga original (t.ex. OH-film, kalkerpapper). Helt mörka original eller original med mörka kanter. Original med icke-standardformat (t.ex. tidningar, tidskrifter). Tips Fyll på önskat pappersformat i en kassett eller i facket för lösbladsmatning om detta format inte finns i någon kassett. P.6 Påfyllning av papper i kassetterna P.45 Kopiering med lösbladsmatning 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på kassettknappen som motsvarar det önskade pappersformatet. 4 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Pappersval 65

68 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Kopiering med blandade format med ett moment Du kan kopiera ett originalset med skiftande format med hjälp av den automatiska dokumentmataren med vändfunktion. Du kan blanda följande originalformat: Nordamerika: LD, LG, LT, LT-R, COMP Format som används utanför Nordamerika: A3, A4, A4-R, B4, B5, FOLIO Fyll på papper i kassetten/-erna. Facket för lösbladsmatning kan inte användas. Använd kassetterna. Ställ in sidostöden för det bredaste originalet och placera originalen i linje med det främre sidostödet. Om originalbredder är desamma Om originalbredder inte är desamma Obs! När original med olika bredd kopieras tillsammans kan den kopierade bilden för det mindre formatet bli snett, eftersom det inte ligger an mot det bakre sidostödet. 3 Tryck på [ZOOM] på touchpanelen. 66 Pappersval

69 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Tryck på [BLAND. FORM.]. 5 Tryck på [AMS] för att kopiera på papper med ett enda format. Tryck på [OK] eller [AVBRYT] så att menyn växlar tillbaka till GRUNDMENY. Tryck sedan på [APS] för att kopiera på papper med samma format som originalen. När [AMS] väljs: Obs! Bildkopior kan inte förstoras från A4 (stående), B5 (stående) eller LT (stående) till A3 (liggande), B4 (liggande), LD (liggande) eller LG (liggande) med funktionen Automatiskt val av förstoring. Placera originalen med A4-, B5- eller LT-format liggande i detta fall. Försäkra dig om att alla pappersformat som har placerats i kassetterna överensstämmer med originalformaten innan du använder funktionen Automatiskt pappersval. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Obs! Om meddelandet "Ändra på originalets riktning" visas under scanningen skall du ta bort originalet från den automatiska dokumentmataren med vändfunktion och ändra på originalets riktning. Pappersval 67

70 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Växla färgläge Du kan växla färgläge. Det finns tre färglägen, enligt bilden nedan. FULLFÄRG: Alla original kopieras i fullfärg. (Standard) SVART: Alla original kopieras i svart/vitt. AUTOFÄRG: Maskinen avgör automatiskt typen av färg på originalen. Original i färg kopieras i fullfärg och svart/vita original kopieras i svart/vitt. Växla färgläge Tryck på någon av [FULLFÄRG], [SVART] eller [AUTOFÄRG] på touchpanelen. Obs! När du väljer [AUTOFÄRG] kan det hända att vissa original inte kopieras precis som de ser ut, se exemplen nedan. Välj antingen [FULLFÄRG] eller [SVART]. När original i färg kopieras i svart Exempel: - Original med mycket litet område i färg. - Original som är helt svarta - Original med ljusa färger När svarta original kopieras i fullfärg Exempel: - Gulaktiga original - Original med bakgrund i färg Tips Känsligheten för att känna av om scannade data i autofärg är i färg eller svart kan ändras. För mer information, se Administratörshandbok. 68 Växla färgläge

71 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Inställning av originalläge Du kan kopiera med optimal bildkvalitet genom att välja följande funktionsläge för ditt original. Det valbara originalläget varierar beroende på färgläge enligt tabellen nedan. Välj färgläge först och sedan originalläge. Originalläge Beskrivning Färgläge FULLFÄRG SVART AUTOFÄRG TEXT/FOTO Original med både text och foton Ja Ja Ja TEXT TRYCKT BILD FOTO KARTA BILDUTJÄMNING Original med endast text (eller text och enklare bilder) Ja Ja Ja Original med fotogravyr (t.ex. tidskrift, broschyr) Ja Ja Original med allmänna bilder på fotografiskt tryckpapper Ja Original med foton Ja Original med detaljerade illustrationer eller text Ja Original med både text och foto (i synnerhet original som kräver högre Ja reproducerbarhet på foton) Tips Maskinen är standardinställd på TEXT/FOTO. Standardinställning kan ändras i alla färglägen. För mer information, se Administratörshandbok. Tryck på [ORIGINALLÄGE] på touchpanelen. Inställning av originalläge 69

72 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Välj originalläge och tryck sedan på [OK]. Valbara originallägen varierar beroende på aktuellt inställt färgläge. Exempel: När färgläget är inställt på FULLFÄRG. 70 Inställning av originalläge

73 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Densitetsjustering Denna maskin känner av originalets densitetsnivå och justerar automatiskt den kopierade bildens densitetsnivå till optimal nivå. Alternativt kan du justera densiteten till önskad nivå manuellt. Automatisk justering (automatisk densitetsjustering) Tryck på [AUTO] på touchpanelen. Tips Standardinställning av den automatiska densitetsjusteringsfunktionen är som följer, i enlighet med färglägen: FULLFÄRG eller AUTOFÄRG: AV SVART: PÅ Manuell justering Tryck antingen på eller för att välja önskad densitetsnivå. Densitetsjustering 7

74 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Kopiering med förstoring och förminskning Du kan ändra reproduktionsgraden för kopierade bilder på följande sätt: Automatiskt val av förstoring: Du måste ange kopieringspapperets format i förväg. Sedan läser maskinen av originalformatet och väljer automatiskt optimal reproduktionsgrad för kopieringspapperets format. Automatisk storleksdetektion av original på dokumentglaset finns endast för e-studio550c-serien/e-studio5055c-serien. Separat specifikation av format för både original och kopieringspapper: Du måste ange formatet för både original och kopieringspapper separat i förväg. Optimal reproduktionsgrad väljs automatiskt enligt de angivna formaten. Denna funktion används när Automatiskt val av förstoring inte kan användas som t.ex. vid kopiering av OH-filmoriginal. Manuell specifikation av reproduktionsgrad: Du kan välja önskad reproduktionsgrad genom att trycka på [ZOOM] eller på touchknapparna för zoomning på touchpanelen. Kopiera fotooriginal med optimal reproduktionsgrad för kopieringspapperets format (FOTO ZOOM) Du kan kopiera fotooriginal med den reproduktionsgrad som bäst lämpar sig för kopieringspapprets format. Tips Inställningsområdet för reproduktionsgraden varierar beroende på om originalet placeras på dokumentglaset eller på den automatiska dokumentmataren med vändfunktion. Dokumentglas: 5 till 400 % Automatisk dokumentmatare med vändfunktion: 5 till 00% Automatiskt val av förstoring Ange kopieringspapperens format i förväg så att maskinen kan läsa av originalformatet och automatiskt välja optimal reproduktionsgrad för kopieringspapperens format. Automatisk storleksdetektion av original på dokumentglaset finns endast för e-studio550c-serien/e-studio5055c-serien. Denna funktion kan användas för följande originalformat: Nordamerika: LD, LG, LT, LT-R, ST-R och COMP (COMP kan endast användas när den automatiska dokumentmataren med vändfunktion används.) Format som används utanför Nordamerika: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO (FOLIO kan endast användas när den automatiska dokumentmataren med vändfunktion) används.) Obs! Denna funktion fungerar inte korrekt för nedanstående original. Välj andra kopieringslägen för dessa original. Mycket genomskinliga original (t.ex. OH-film, kalkerpapper). Helt mörka original eller original med mörka kanter. Original med icke-standardformat (t.ex. tidningar, tidskrifter). Fyll på papper i kassetten/-erna. 7 Kopiering med förstoring och förminskning

75 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Tryck på [ZOOM] på touchpanelen. 3 Välj önskat pappersformat och tryck på [AMS] och sedan på [OK]. Tips Om du vill välja ett annat pappersformat än nedanstående måste du registrera formatet som ÅÄÖ. När du har registrerat detta format kommer det att specificeras varje gång som du trycker på [ÅÄÖ] på touchpanelen. Nordamerika: LD, LG, LT, ST Format som används utanför Nordamerika: A3, A4, B4, B5 Läs följande sida om hur registreringen går till: P.75 Registrering av pappersformat som ÅÄÖ Pappersformat kan även registreras genom att trycka på önskad kassettknapp i området som visar maskinens status i GRUNDMENY. 4 Placera originalet(n). Om originalet placeras på dokumentglaset ställs reproduktionsgraden in när originalet placeras. Om originalet placeras på den automatiska dokumentmataren med vändfunktion ställs reproduktionsgraden in när originalet scannas. Obs! Ändra originalets riktning om meddelandet "Ändra på originalets riktning" visas. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kopiering med förstoring och förminskning 73

76 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Separat specifikation av format för både original och kopieringspapper Fyll på papper i kassetten/-erna. 3 Placera originalet(n). Tryck på [ZOOM] på touchpanelen. 4 Välj önskat format för original och kopieringspapper och tryck sedan på [OK]. Tips 5 Om du vill välja ett annat format för originalet och kopieringspapperet än nedanstående måste du registrera formatet som ÅÄÖ. När du har registrerat detta format kommer det att specificeras varje gång som du trycker på [ÅÄÖ] på touchpanelen. Nordamerika: LD, LG, LT, ST Format som används utanför Nordamerika: A3, A4, B4, B5 Läs följande sida om hur registreringen går till: P.75 Registrering av pappersformat som ÅÄÖ Pappersformat kan även registreras genom att trycka på önskad kassettknapp i området som visar maskinens status i GRUNDMENY. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 74 Kopiering med förstoring och förminskning

77 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Registrering av pappersformat som ÅÄÖ Om du vill välja ett annat format för originalet och kopieringspapperet än nedanstående måste du registrera formatet som ÅÄÖ enligt nedanstående procedur. När du har registrerat detta format kommer det att specificeras varje gång som du trycker på [ÅÄÖ] på touchpanelen. Nordamerika: LD, LG, LT, ST Format som används utanför Nordamerika: A3, A4, B4, B5 Obs! Du kan endast registrera standardformat som [ÅÄÖ]. Icke-standardformat kan inte registreras. Tryck på [INSTÄLLNING AV FORMAT] på touchpanelen. Välj önskat format. e-studio550c-serien/e-studio55c-serien e-studio5055c-serien: Formatet som väljs registreras som ÅÄÖ. Kopiering med förstoring och förminskning 75

78 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Manuell specifikation av reproduktionsgraden Fyll på papper i kassetten/-erna. 3 Placera originalet(n). Tryck på [ZOOM] på touchpanelen. 4 Tryck på nedanstående knappar för att välja önskad reproduktionsgrad. Knappar [ UPP] och [ NER] Reproduktionsgraden ändras med % varje gång som någon av knapparna trycks ned. Reproduktionsgraden ökar respektive minskar automatiskt när de hålls intryckta. Touchknappar för zoomning Välj önskad reproduktionsgrad: [400 %], [00 %], [00 %], [50 %] eller [5 %]. Obs! När den automatiska dokumentmataren med vändfunktion används är max. reproduktionsgrad 00 %. 76 Kopiering med förstoring och förminskning

79 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 5 Välj önskat format och tryck sedan på [OK]. Tips Om du vill välja ett annat pappersformat än nedanstående måste du registrera formatet som ÅÄÖ. När du har registrerat detta format kommer det att specificeras varje gång som du trycker på [ÅÄÖ] på touchpanelen. Nordamerika: LD, LG, LT, ST Format som används utanför Nordamerika: A3, A4, B4, B5 Läs följande sida om hur registreringen går till: P.75 Registrering av pappersformat som ÅÄÖ Pappersformat kan även registreras genom att trycka på önskad kassettknapp i området som visar maskinens status i GRUNDMENY. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kopiering med förstoring och förminskning 77

80 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Kopiera fotooriginal med optimal reproduktionsgrad för kopieringspapperets format (FOTO ZOOM) Fyll på papper i kassetten/-erna. 3 Placera originalet liggande på dokumentglaset. Tryck på [ZOOM] på touchpanelen. 4 Tryck på [FOTO ZOOM]. 78 Kopiering med förstoring och förminskning

81 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 5 Välj originalformat. Obs! Det verkliga formatet för knappen [3" x 5"] är 3,5" x 5,0". Tips När originalets format är annat än nedanstående får du mata in originalets mått manuellt. Nordamerika: 3" x 5", 4" x 6", 5" x 7" or 8" x 0" Format som används utanför Nordamerika: 9 x 3 cm, 0 x 5 cm, 3 x 8 cm eller 0 x 30 cm P.80 Ställa in fotooriginal med andra format 6 Välj önskat kopieringsformat och tryck sedan på [OK]. Obs! Om du vill välja ett annat pappersformat än nedanstående måste du registrera formatet som ÅÄÖformat. Registrera det i så fall som liggande. När du har registrerat detta format kommer det att specificeras varje gång som du trycker på [ÅÄÖ] på touchpanelen. Nordamerika: LD, LG, LT, ST Format som används utanför Nordamerika: A3, A4, B4, A5 Läs följande sida om hur registreringen går till: P.75 Registrering av pappersformat som ÅÄÖ 7 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Om [INGEN SORT INGEN HÄFT] har valts som sorteringsläge så startar scanningen av original. Om annat sorteringsläge har valts, följ nedanstående anvisningar. Kopiering med förstoring och förminskning 79

82 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 8 9 Placera nästa original och tryck sedan på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen. Scanning av nästa original startar. Upprepa detta steg om du har mer än ett original tills scanningen av alla original har klar. Tryck på [SLUTFÖR] på touchpanelen när scanningen av alla original är klar. Kopieringen startar. Ställa in fotooriginal med andra format Tryck på [ANPASSA] på touchpanelen. Mata in originalets format. ) Tryck på [X] på touchpanelen och mata in bredden mellan 0 till 434 mm (0,39" till 7,09"). ) Tryck på [Y] på touchpanelen och mata in längden mellan 0 till 300 mm (0,39" till,8"). 3) Tryck på [OK] på touchpanelen. 80 Kopiering med förstoring och förminskning

83 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Val av efterbehandling Efterbehandlingar och finisher (tillval) Läs nedanstående tabell för information om varje efterbehandling. Efterbehandling Ingen sortering Ingen häftning Sortering ( Sid.85) Grupp ( Sid.85) Alternering ( Sid.87) Häftningssortering ( Sid.88) Tidskriftssortering ( Sid.9) Mittvikning ( Sid.9) Sadelhäftning ( Sid.9) Magasinsortering & mittvikning ( Sid.9) Tidskriftssortering & sadelhäftning ( Sid.9) Hålslagning ( Sid.95) Manuell häftning ( Sid.97) Beskrivning Kopior matas ut utan att de sorteras eller häftas. Kopior matas ut i samma sidordning som originalen den ena omgången efter den andra. Kopior med sidgruppering matas ut. Kopiorna matas ut kopieset efter kopieset alternerande i olika riktning. Kopior matas ut häftade i hörnet. Kopiorna matas ut i en sidordning av boktyp. Kopiorna matas ut vikta på mitten i en sidordning av boktyp. Kopiorna matas ut vikta och häftade på mitten i en sidordning av boktyp. Tidskriftssortering och mittvikning används tillsammans. Tidskriftssortering och sadelhäftning används tillsammans. Kopior matas ut med hålslag i sidan. Kopior häftas manuellt. Tillgängliga efterbehandlingar skiljer sig åt beroende vilken typ av finishertillval (finisher och hålslagsenhet) som har installerats. Följande finisherenheter finns tillgängliga för denna maskin: Finisher Inre finisher MJ-036 (för e-studio550c-serien och e-studio555c/3055c/3555c) Finisher med sadelhäftning MJ-037 (för e-studio550c-serien) Finisher MJ-07 (för e-studio5055c-serien) Finisher med sadelhäftning MJ-08 (för e-studio5055c-serien) Hålslagsenhet Hålslagsenhet MJ-6007 (för inre finisher MJ-036) Hålslagsenhet MJ-6008 (för finisher med sadelhäftning MJ-037) Hålslagsenhet MJ-604 (för finisher MJ-07 och finisher med sadelhäftning MJ-08) Inre fack Inre fack MJ-5004 (för e-studio550c-serien och e-studio55c-serien) Inre fack MJ-5006 (för e-studio5055c-serien) Tips Inre facket kan inte installeras om inre finishern MJ-036 har installerats. Val av efterbehandling 8

84 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Använd tabellen nedan för att se tillgängliga efterbehandlingar. Efterbehandling MJ-07 och MJ-604 MJ-07 MJ-08 och MJ-604 Enheter MJ-08 MJ-036 och MJ-6007 MJ-036 Ingen sortering Ingen Ja Ja Ja Ja Ja Ja häftning Sortering Ja Ja Ja Ja Ja Ja Grupp Ja Ja Ja Ja Ja Ja Alternering Ja Ja Ja Ja Ja Ja Häftningssortering Ja Ja Ja Ja Ja Ja Tidskriftssortering Ja Ja Ja Ja Ja Ja Mittvikning Ja Ja Sadelhäftning Ja Ja Magasinsortering & Ja Ja mittvikning Tidskriftssortering & Ja Ja sadelhäftning Hålslagning Ja Ja Ja Manuell häftning Ja Ja Ja Ja Efterbehandling MJ-037 och MJ-6008 Enheter MJ-037 MJ-5004 MJ-5006 Ingen enhet Ingen sortering Ingen Ja Ja Ja Ja Ja häftning Sortering Ja Ja Ja Ja Ja Grupp Ja Ja Ja Ja Ja Alternering Ja Ja Ja Ja Ja Häftningssortering Ja Ja Tidskriftssortering Ja Ja Ja Ja Ja Mittvikning Sadelhäftning Ja Ja Magasinsortering & mittvikning Tidskriftssortering & Ja Ja sadelhäftning Hålslagning Ja Manuell häftning 8 Val av efterbehandling

85 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Finisherns delar MJ-036. Övre hölje. Utmatningsfack 3. Undre fack 4. Hålslagsenhet MJ Främre lucka MJ Övre hölje. Fack 3. Undre fack 4. Finisher med sadelhäftning 5. Främre lucka 6. Hålslagsenhet MJ MJ Övre utmatningsfack. Hållare fack 3. Nedre utmatningsfack 4. Undre fack 5. Främre lucka 6. Hålslagsenhet MJ Häftningskontrolldel Val av efterbehandling 83

86 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER MJ Övre utmatningsfack. Hållare fack 3. Nedre utmatningsfack 4. Undre fack 5. Finisher med sadelhäftning 6. Stopp 7. Främre lucka 8. Hålslagsenhet MJ Häftningskontrolldel 5 6 Använda hållaren till fack Öppna hållaren till fack när papper i utmatningsriktningen är längre än det övre utmatningsfacket. Hållaren förhindrar utgående papper från att falla. Sätt tillbaka den till sitt ursprungliga läge efter användning. Obs! För jämn pappersutmatning ska du se till att sätta tillbaka hållaren till sitt ursprungliga läge när du använder papper som är kortare än det övre utmatningsfacket. Inre fackets delar MJ Fack. Pappersstopp MJ Fack 84 Val av efterbehandling

87 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Sortering/Gruppering När du gör mer än ett kopieset kan du ställa in så att de matas ut i samma sidordning som originalen. Detta läge kallas för sortering. Kopior kan även matas ut grupperade efter sida. Detta läge kallas för gruppering. Sortering Gruppering Tips Dra ut det undre facket i förväg när stora pappersformat som t.ex. A3, B4, LD och LG används så att det kopierade papperet sorteras snyggt och inte faller ned. 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tips När du placerar original på den automatiska dokumentmataren med vändfunktion ändras sorteringsknappens display till SORTERING. Tryck på [EFTERBEHANDLING] på touchpanelen. Val av efterbehandling 85

88 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Välj [SORTERING] eller [GRUPP] och tryck sedan på [OK]. 5 6 Mata in önskat kopieantal. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 86 Val av efterbehandling

89 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Alternering När du gör mer än ett kopieset kan du ställa in så att vartannat kopieset matas ut stående och vartannat liggande. Detta läge kallas för alternering. Använd två kassetter och två pappersbuntar med samma format. Placera den ena pappersbunten stående i en kassett och den andra pappersbunten liggande i en annan kassett innan du börjar att kopiera. e-studio55c-serien: Läget är endast tillgängligt när automatisk dokumentmatare med vändfunktion är installerad. Obs! Papper av A4-, B5- och LT-format som finns i kassetten eller facket för lösbladsmatning kan användas. Alternering kan inte användas när Automatiskt pappersval har valts. 3 Fyll på papper i kassetten/-erna. Tips Placera den ena pappersbunten stående i en kassett och den andra pappersbunten liggande i en annan kassett. Placera originalet(n). Tryck på [EFTERBEHANDLING] på touchpanelen. Val av efterbehandling 87

90 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Välj [ALTERNERING] och tryck sedan på [OK]. 5 6 Mata in önskat kopieantal. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Häftningssortering När du gör mer än ett kopieset kan maskinen automatiskt häfta samman varje kopieset. Detta läge kallas för häftningssortering. Du kan välja mellan tre olika häftningspositioner. Exempel: När [HÄFTNING FRAM] väljs Obs! Det går inte att använda specialpapper som t.ex. OH-film eller etiketter. Kopior med olika format kan inte häftas om inte de har samma längd. Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). 88 Val av efterbehandling

91 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3 Tryck på [EFTERBEHANDLING] på touchpanelen. 4 Välj någon av följande häftningspositioner: [HÄFTNING FRAM], [DUBBELHÄFTNING] eller [HÄFTNING BAK]. Tryck sedan på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Tips Om arkantalet överskrider max. antal ark som kan häftas växlar maskinen automatiskt över till sortering. Val av efterbehandling 89

92 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Max. antal ark som kan häftas Max. antal ark som kan häftas beror på typen av finisher som har installerats, pappersformat och pappersvikt. Inre finisher MJ-036 Pappersformat A4, A4-R, B5, B5-R, LT, LT-R, 8,5"SQ, 6K, 6K-R A3, B4, FOLIO, LD, LG, COMP, 3"LG, 8K g/m (6-0 lb. Bond) Pappersvikt 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) 50 ark 50 ark 30 ark 30 ark 30 ark 5 ark Obs! Två omslagsark (e-studio550c-serien/e-studio55c-serien: 06 till 09g/m (9 lb. Bond till 0 lb. Index), e-studio5055c-serien: 06 till 56 g/m (9 lb. Bond till 40 lb. Index)) kan fyllas på. I detta fall skall antalet tillgängliga ark inkludera de två omslagsarken. För information om max. antal ark som kan fyllas på i facket, se Snabbguide för användare. Finisher med sadelhäftning MJ-037 Pappersformat A4, A4-R, B5, B5-R, LT, LT-R, 8,5"SQ, 6K, 6K-R A3, B4, FOLIO, LD, LG, COMP, 3"LG, 8K g/m (6-0 lb. Bond) Pappersvikt 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) 50 ark 50 ark 30 ark 30 ark 30 ark 5 ark Obs! omslagsark (06 till 09g/m (9 lb. Bond till 0 lb. Index)) kan fyllas på. I detta fall skall antalet tillgängliga ark inkludera de två omslagsarken. För information om max. antal ark som kan fyllas på i facket, se Snabbguide för användare. Finisher MJ-07 Pappersformat g/m (6-0 lb. Bond) Pappersvikt 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) A4, B5, LT 50 ark 50 ark 30 ark A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP 30 ark 30 ark 5 ark Obs! omslagsark (60 till 56g/m (6 lb. Bond till 40 lb. Index)) kan fyllas på. I detta fall skall antalet tillgängliga ark inkludera de två omslagsarken. För information om max. antal ark som kan fyllas på i facket, se Snabbguide för användare. 90 Val av efterbehandling

93 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Finisher med sadelhäftning MJ-08 Pappersformat g/m (6-0 lb. Bond) Pappersvikt 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) A4, B5, LT 50 ark 50 ark 30 ark A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP 30 ark 30 ark 5 ark Obs! omslagsark (60 till 56g/m (6 lb. Bond till 40 lb. Index)) kan fyllas på. I detta fall skall antalet tillgängliga ark inkludera de två omslagsarken. För information om max. antal ark som kan fyllas på i facket, se Snabbguide för användare. Val av efterbehandling 9

94 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Tidskriftssortering/ Mittvikning/ Sadelhäftning Du kan kopiera mer än ett original och binda dem som ett häfte (tidskriftssortering). e-studio55c-serien: Detta läge är endast tillgängligt när den automatiska dokumentmataren med vändfunktion och den automatiska duplexenheten har installerats. Med finishern med sadelhäftning kan häftet även vikas på mitten (mittvikning) och häftas (sadelhäftning). Tips Mittvikning kan endast väljas när finisher med sadelhäftning MJ-08 har installerats. Tidskriftssortering Mittvikning Sadelhäftning Magasinsortering & mittvikning Tidskriftssortering & sadelhäftning Val av efterbehandling

95 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Krav för mittvikning Finisher med sadelhäftning MJ-08 Pappersformat A3, A4-R, B4, LD, LT- R, LG Pappersvikt g/m (6-8 lb. Bond) Max. antal ark som kan vikas på mitten * 5 ark Max. antal kopieset som kan fyllas på i finishern med sadelhäftning - 5 ark/set: 5 set 6-0 ark/set: 6 set - 5 ark/set: 8 set 6-0 ark/set: set Färre än 5 ark/set: 5 set * omslagsark (60-56 g/m (6 lb Bond - 40 lb Index)) kan läggas till. I detta fall skall antalet ark per set inkludera omslagsarket. Krav för sadelhäftning Finisher med sadelhäftning MJ-037 Pappersformat A3, A4-R, B4, LD, LT- R, LG Pappersvikt * g/m (6-0 lb. Bond) Finisher med sadelhäftning MJ-08 Pappersformat A3, A4-R, B4, LD, LT- R, LG 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) Pappersvikt * g/m (6-4 lb. Bond) 9-05 g/m (5-8 lb. Bond) Max. antal ark som kan sadelhäftas * 5 ark 0 ark 7 ark Max. antal ark som kan sadelhäftas * 5 ark 0 ark Max. antal kopieset som kan fyllas på i finishern med sadelhäftning - 5 ark: 0 set 6-0 ark: 5 set Färre än 5 ark: 0 set 6-0 ark: 0 set Färre än 5 ark: 0 set 6-0 ark: 0 set Färre än 5 ark: 5 set Max. antal kopieset som kan fyllas på i finishern med sadelhäftning - 5 ark: 5 set (0 set om omslagsark läggs till) 6-0 ark: 30 set (5 set om omslagsark läggs till) Färre än 5 ark: 50 set 6-0 ark: 5 set (5 set om omslagsark läggs till) Färre än 5 ark: 40 set (30 set om omslagsark läggs till) * När pappersvikterna varierar skall du ta hänsyn till det största värdet. * Ett omslagsark (MJ-08: 60 till 56 g/m (6 lb. Bond till 40 lb. Index), MJ-037: 06 till 09 g/m (9 lb. Bond till 0 lb. Index)) kan fyllas på. I detta fall skall antalet ark per set inkludera omslagsarket. Tips När stående original placeras liggande enligt bilden till höger i tidskriftssorteringsläget eller magasinsorterings- & mittvikningsläget eller tidskriftssorterings- & sadelhäftningsläget skall bildriktningsfunktionen aktiveras (PÅ) i menyn REDIGERA. P.43 Bildriktning Val av efterbehandling 93

96 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Tidskriftssorteringsläget kan även väljas i menyn REDIGERA. Om du väljer detta läge i menyn REDIGERA kan du justera bindningsmarginalen. Läs följande sida för detaljerad information: P.3 Tidskriftssortering 3 4 Fyll på papper i kassetten/-erna. Obs! Det går inte att använda specialpapper som t.ex. OH-film eller etiketter. Välj önskat pappersformat. Pappersformaten A3, A4-R, A5-R *, B4 eller B5-R * kan användas. * A5-R och B5-R kan endast användas för tidskriftssorteringsläget. Placera originalet(n). När den automatiska dokumentmataren med vändfunktion används skall originalen placeras enligt bilden på föregående sida. När dokumentglaset används skall originalen placeras i följande ordning: Tidskriftssortering, Magasinsortering & mittvikning och Tidskriftssortering & sadelhäftning: Placera originalets första sida först. Mittvikning, Sadelhäftning: Om det totala antalet sidor t.ex. är skall sidorna och placeras tillsammans följt av sidorna och, 0 och 3, 4 och 9, 8 och 5 och slutligen sidorna 6 och 7. Tryck på [EFTERBEHANDLING] på touchpanelen. 94 Val av efterbehandling

97 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 5 Välj önskat läge bland [TIDSKRIFTSSORT], [MAGASINSORTERING & MITTVIKNING], [TIDSKRIFTSORT & SADELHÄFT], [MITTVIKNING] och [SADEL HÄFTNING]. Tryck sedan på [OK]. Obs! [TIDSKRIFTSORT & SADELHÄFT] och [SADEL HÄFTNING] kan endast väljas när finisher med sadelhäftning MJ-08 eller MJ-037 har installerats. [MAGASINSORTERING & MITTVIKNING] och [MITTVIKNING] kan endast väljas när finisher med sadelhäftning MJ-08 har installerats. 6 7 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kombinera de kopierade papperen om mittvikningsläget eller magasinsorterings- & mittvikningsläget används. I mittvikningsläget viks papperen på mitten efter vart femte ark innan de matas ut. Om det är mer än fem pappersark som kopieras skall de kombineras enligt bilden. ~5 6~0 ~5 6~0 ~5 ~5 Hålslagning Du kan göra hålslagna kopior om hålslagsenheten är installerad på finishern. Obs! Papper i något av formaten A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R och COMP, och med vikt 60 till 56 g/m (6 till 40 Ib. Bond) (MJ-604) eller 60 till 8 g/m (6 till 34 lb. Bond) (MJ-6007/MJ-6008) finns tillgängliga. Det går inte att använda specialpapper som t.ex. OH-film eller etiketter. Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Val av efterbehandling 95

98 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3 Tryck på [EFTERBEHANDLING] på touchpanelen. 4 Välj [HÅLSLAG] och tryck sedan på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 96 Val av efterbehandling

99 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Manuell häftning Du kan häfta kopierat papper manuellt utan att någon kopiering sker. Denna funktion är användbar om du har glömt bort att ställa in häftningssorteringsläget innan kopieringen startar eller när du vill häfta original. (Kan endast användas med finisher MJ-07 eller finisher med sadelhäftning MJ-08) Max. antal ark som kan häftas manuellt Pappersformat g/m (6-0 lb. Bond) Pappersvikt 8-90 g/m ( - 4 lb. Bond) 9-05 g/m (5-8 lb. Bond) A4, B5, LT 50 ark 50 ark 30 ark A3, A4-R, B4, FOLIO, 30 ark 30 ark 5 ark LD, LG, LT-R, COMP Använd knapparna på häftningskontrolldelen på finishern vid manuell häftning. Häftposition knapp/lampor Häftning knapp/lampa 3 Tryck på häftningsknappen på häftningskontrolldelen. Luckan där papperet matas ut är öppen och maskinen växlar över till manuellt häftning. Tryck på häftpositionsknappen för att välja häftningsläge (fram eller bak). Fyll på papper i det nedre utmatningsfacket på finishern Bläddra igenom och puffa till papperen ordentligt. Placera papperen med framsidan nedåt. Placera pappersarken i linje med framsidan när de skall häftas i hörnet på framsidan. Placera pappersarken i linje med baksidan när de skall häftas på baksidan. Tips Häftpositionslampan tänds när papperet är korrekt placerat. Placera om papperet om lampan inte tänds. Val av efterbehandling 97

100 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Släpp papperet och tryck sedan på häftningsknappen. Häftningen startar. När häftpositionslampan börjar att blinka är häftningen klar. Ta sedan bort det häftade papperet. VARNING Ta bort dina händer från papperet när häftningen pågår. Avslutning av manuell häftning Ta bort de häftade papperen från det nedre utmatningsfacket och tryck sedan på häftningsknappen. Luckan där papperen matas ut stängs. Detta innebär att den manuella häftningen är klar. Om inget ytterligare moment utförs inom ca. 5 sekunder avslutas den manuella häftningen automatiskt. 98 Val av efterbehandling

101 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Dubbelsidig kopiering Du kan kopiera ett enkelsidigt original till en dubbelsidig kopia eller tvärtom, eller ett dubbelsidigt original till en dubbelsidig kopia. Denna funktion är användbar när du vill spara papper eller när du vill kopiera en bok i exakt samma sidordning. enkelsidigt original -> enkelsidig kopia ( Sid.00) Dubbelsidigt original -> enkelsidig kopia ( Sid.00) Enkelsidigt original -> dubbelsidig kopia ( Sid.0) Dubbelsidigt original -> dubbelsidig kopia ( Sid.0) Bok -> dubbelsidig kopia ( Sid.0) Obs! e-studio550c-serien: Använd vanligt eller TJOCKT för dubbelsidig kopiering. e-studio5055c-serien: Använd vanligt papper, återvunnet papper, TJOCKT, TJOCKT, TJOCKT 3 eller SPECIAL för dubbelsidig kopiering. Dubbelsidig kopiering 99

102 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Enkelsidig kopiering Tips När du kopierar dubbelsidiga stående original som öppnas åt vänster/höger på endast en sida av papperet, skall bildriktningsfunktionen i menyn REDIGERA användas så att alla kopierade papper matas ut i korrekt riktning. P.43 Bildriktning Inställning av BILDRIKTNING Ingen inställning 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [DUBBELSIDIGT] på touchpanelen. 4 Välj önskat läge och tryck sedan på [OK]. [-> ENKELSIDIGT]: enkelsidigt original till enkelsidig kopia [-> SPLIT]: Dubbelsidigt original till enkelsidig kopia 00 Dubbelsidig kopiering

103 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Dubbelsidig kopiering e-studio55c-serien: Denna funktion finns endast om automatisk duplexenhet har installerats. Tips Om enkelsidiga stående original har placerats liggande och du kopierar dem på båda sidor av papperet, öppnas de kopierade arken normalt upptill/nedtill. Du kan göra kopior som öppnas åt vänster/höger med bildriktningsfunktionen. P.43 Bildriktning Inställning av BILDRIKTNING Ingen inställning 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [DUBBELSIDIGT] på touchpanelen. Dubbelsidig kopiering 0

104 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Välj önskat läge och tryck sedan på [OK]. [ -> DUPLEX]: Enkelsidigt original till dubbelsidig kopia [ -> DUPLEX]: Dubbelsidigt original till dubbelsidig kopia 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. När originalet placeras på dokumentglaset skall du följa steg 6 och 7 i P.37 Grundläggande kopiering. Dubbelsidig kopiering från "bok"-original Du kan göra dubbelsidiga kopior från böcker, kataloger o.dyl. i samma sidordning som boken eller katalogen. e-studio55c-serien: Detta läge är endast tillgängligt när den automatiska dokumentmataren med vändfunktion och den automatiska duplexenheten har installerats. Tips A4-, B5- och LT-papper kan användas. Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Tryck på [DUBBELSIDIG] på touchpanelen. 0 Dubbelsidig kopiering

105 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3 Välj [Bok -> ]. 4 Välj typ av bokkopiering. Exempel: Välj [VÄNSTER -> VÄNSTER] om sidorna till 6 i en bok som öppnas åt vänster skall kopieras Tryck på [OK]. Menyn växlar tillbaka till GRUNDMENY. Dubbelsidig kopiering 03

106 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 6 Tryck på kassettknappen som motsvarar det önskade pappersformatet. Endast A4-, B5- och LT-papper kan användas. 7 8 Välj andra kopieringsfunktioner om det är nödvändigt. Välj bokmarginal i menyn REDIGERA om du behöver en bindningsmarginal. P.3 Skapande av bokbindningsmarginal Placera originalet på dokumentglaset. Placera originalet med nederkanten vänd mot dig och dess mitt vid den gula indikatorn under dokumentglaset. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 9 Tryck på knappen [START] på kontrollpanelen. Så fort sidorna har scannats placerar du nästa sidor på dokumentglaset. Upprepa detta steg tills alla önskade sidor har scannats. Om den sista sidan är en enkelsida trycker du på [KOPIERA SISTA SIDAN] på touchpanelen och sedan på knappen [START] på kontrollpanelen för att starta scanningen. De scannade sidorna kopieras. 0 Tryck på [KLAR] när alla sidor har scannats. De scannade sidorna kopieras. 04 Dubbelsidig kopiering

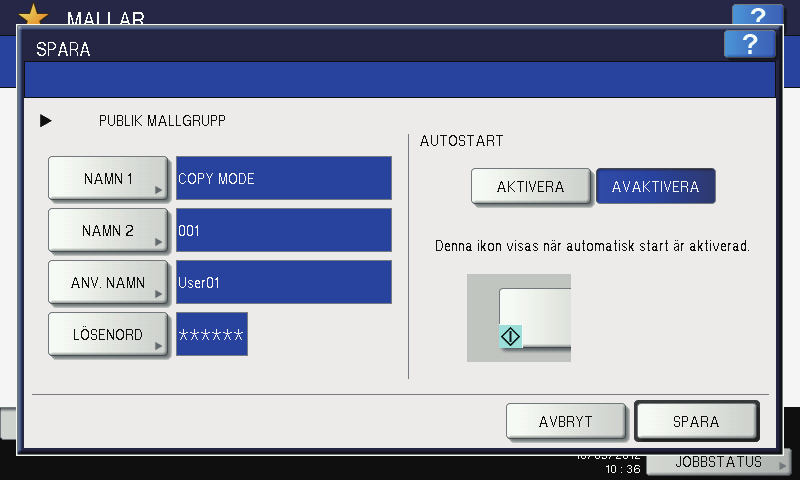

107 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER Kopiera & spara Med funktionen Kopiera & spara kan du spara kopierade data i den delade mappen på maskinens hårddisk eller på en specificerad dator i ett nätverk. Data kan sparas i något av följande format: PDF, TIFF och XPS. Obs! Data sparas som svartvita bilder. (Upplösning: endast 600 dpi). Data som sparas med denna funktion är avsedda för utskrift och inte för att importeras som en bild till din dator. För att erhålla en optimal bildkvalitet för import rekommenderas att spara data med maskinens funktion Scanna till fil. Nätverksadministratören måste göra inställningarna för funktionen Kopiera & spara i förväg. För mer information, se TopAccess Guide. Det rekommenderas att göra en säkerhetskopia på data som sparas i den delade mappen. Tips När hårddisken har installerats kan du spara data i en e-filing-box med hjälp av funktionen Spara till e-filing. För mer information, se e-filing Guide. Placera originalet(n). Tryck på [LAGRING] på touchpanelen. 3 Tryck på [KOPIERA & SPARA] på touchpanelen. Kopiera & spara 05

108 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 4 Tryck på de knappar som krävs för att mata in information om data som skall sparas. Tryck sedan på [OK]. MFP LOKAL: Tryck på denna knapp för att spara data i maskinens delade mapp. FJÄRR, FJÄRR : Tryck på någon av dessa knappar för att spara data i den delade mappen på en dator som är ansluten till maskinen via ett nätverk. Obs! Du kan välja upp till två av följande alternativ: [MFP LOKAL], [FJÄRR ] och [FJÄRR ]. Om hårddisken inte har installerats kan du inte välja [MFP LOKAL]. Vidare kan du bara välja antingen [FJÄRR ] eller [FJÄRR ]. Du kan radera valt alternativ genom att trycka på samma knapp igen. När en användare som har behörighet att ändra inställningarna för [FJÄRR ] och [FJÄRR ] har tryckt ned någon av dessa knappar visas menyn för att specificera en katalog. Läs i detta fall följande sida för att specificera katalogen: P.07 Inställning av delad mapp FILNAMN: Tryck på knappen för att visa displayens tangentbord. Mata in filnamnet som får bestå av högst 8 tecken. Obs! De avslutande tecken i ett filnamn (max. 74) kan raderas beroende på typen av bokstäver som används. FILFORMAT: Välj i vilket filformat data skall sparas: PDF, TIFF eller XPS. XPS är endast tillgängligt när hårddisken har installerats. MULTI / ENKEL: Dessa knappar används för att välja om data skall sparas som en flersidig eller enkelsidig fil. Om du väljer MULTI sparas alla scannade data som en enda fil. Om du väljer ENKEL skapas en mapp där alla scannade sidor sparas som en separat fil för varje sida. 5 6 Tryck på knappen [START] på kontrollpanelen. När originalet placeras på den automatiska dokumentmataren med vändfunktion startar kopieringen och lagringen samtidigt. Följ nedanstående procedur när originalet placeras på dokumentglaset. Placera nästa original på dokumentglaset och tryck sedan på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen. Upprepa detta steg tills alla original har scannats. 06 Kopiera & spara

109 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 3.GRUNDLÄGGANDE KOPIERINGSFUNKTIONER 7 Tryck på [SLUTFÖR] på touchpanelen när alla sidor har scannats. Start av kopiering och lagring. Inställning av delad mapp När en användare som har behörighet att göra inställningar för en delad mapp har tryckt på [FJÄRR ] eller [FJÄRR ] visas menyn för att specificera en katalog. Inställningsalternativen varierar beroende på vilket filöverföringsprotokoll som används. Du kan välja mellan följande filöverföringsprotokoll: FTP, SMB, NetWare IPX/SPX, NetWare TCP/IP eller FTPS. FTP / FTPS När du trycker på någon av nedanstående knappar visas displayens tangentbord. Mata in med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Tryck på [OK] när du är klar. SERVERNAMN: Tryck på denna för att ange FTP-serverns IP-adress. Om data t.ex. skall skickas över till en FTP-mapp ftp:// /user0/scan/ skall du ange SÖKVÄG: Tryck på denna knapp för att ange nätverkssökvägen till en FTP-mapp där data skall sparas. Om data t.ex. skall skickas över till en FTP-mapp ftp:// /user0/scan/ skall du ange "user0\scan". LOGINNAMN: Tryck på denna knapp för att ange användarnamnet för att logga in på FTP-servern. Anges om det behövs. LÖSENORD: Tryck på denna knapp för att ange lösenordet för att logga in på FTP-servern. Anges om det behövs. COMPORT: Tryck på denna knapp för att mata in ett kommandoportnummer för att utföra kommandon. Vanligtvis matas "-" in i detta fält, vilket innebär att portnumret som ställs in av administratören kommer att användas. Ändra detta endast när du vill använda ett annat portnummer. Kopiera & spara 07

110 3 GRUNDLÄGGANDE KOPIERINGSFUNKTIONER SMB När du trycker på någon av nedanstående knappar visas displayens tangentbord. Mata in med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Tryck på [OK] när du är klar. SÖKVÄG: Tryck på denna knapp för att ange nätverkssökvägen till mappen där data skall sparas. LOGINNAMN: Tryck på denna knapp för att ange användarnamnet för att öppna nätverksmappen. Anges om det behövs. LÖSENORD: Tryck på denna knapp för att ange lösenordet för att öppna nätverksmappen. Anges om det behövs. Tips Om du har valt [SMB], är det inte nödvändigt att ställa in [SERVERNAMN] och [COMPORT]. NetWare IPX / NetWare IP När du trycker på någon av nedanstående knappar visas displayens tangentbord. Mata in med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Tryck på [OK] när du är klar. SERVERNAMN: Om du valde [NetWare IPX] skall du ange antingen servernamnet för NetWare eller Tree/ Context (om NDS kan användas). Om du valde [NetWare IP] skall du ange IP-adressen för NetWareservern. SÖKVÄG: Tryck på denna knapp för att ange nätverkssökvägen till en NetWare-mapp där data skall sparas. Om data t.ex. skall skickas över till mappen "sys\scan" på NetWare-servern skall du ange "\sys\scan". LOGINNAMN: Tryck på denna knapp för att ange användarnamnet för att logga in på NetWare-servern. Anges om det behövs. LÖSENORD: Tryck på denna knapp för att ange lösenordet för att logga in på NetWare-servern. Anges om det behövs. 08 Kopiera & spara

111 4.REDIGERINGSFUNKTIONER I detta kapitel förklaras det hur de olika kopieringsfunktionerna i menyn REDIGERA används. Visning av menyn REDIGERA... 0 Marginaljustering... Marginal i ovankant/nederkant och marginal till vänster/höger... Skapande av bokbindningsmarginal...3 Kantradering... 5 Radering av bokmitt...6 Bokkopiering... 8 IN /4 IN... 0 Tidskriftssortering... 3 Bildredigering... 5 Beskärning/ maskering...5 Spegelvändning/Negativ och positiv omkastning...8 X-Y zoom... 9 Omslagsark... 3 Inbladning Tidmärkning Sidnummer Bygg jobb Bildriktning Bok - block ADF -> SADF Hel bild Bildupprepning Uteslut blank sida... 5 Utvändig maskering... 53

112 4 REDIGERINGSFUNKTIONER Visning av menyn REDIGERA Öppna menyn REDIGERA genom att trycka på fliken [REDIGERA] på touchpanelen när du vill använda de olika redigeringsfunktionerna. Menyn REDIGERA har två sidor. Tryck på eller för att växla mellan de olika sidorna. 0 Visning av menyn REDIGERA

113 4 REDIGERINGSFUNKTIONER Marginaljustering Du kan göra en bindningsmarginal genom att förskjuta en bild åt vänster, höger, uppåt eller nedåt på kopieringspapperet. Denna funktion kallas för marginaljustering. Funktionen är användbar vid hålslagning eller häftning av en pappersbunt efter att den har kopierats. Med denna funktion kan du enkelt göra en bindningsmarginal när du kopierar böcker på båda sidor av papperet. Tips Du kan göra en bindningsmarginal i följande kombinationer: Marginal i ovankant/nederkant och marginal till vänster/höger Marginal i ovankant/nederkant och marginal för bokbindning Marginal i ovankant/nederkant och marginal till vänster/höger Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. 3 Placera originalet(n). Tryck på [MARGINALJUST] i menyn REDIGERA. 4 Välj typen av bindningsmarginal. Marginaljustering

114 4 REDIGERINGSFUNKTIONER 5 Justera bindningsmarginalens bredd. ) Tryck på [FRAMSIDA] och justera bindningsmarginalens bredd på framsidan med [ 0 mm] (0") och [ 00 mm] (3,94"). (Bredden på baksidan justeras på samma sätt.) ) Tryck på [BAKSIDA] och justera bindningsmarginalens bredd på baksidan med [ 0 mm] (0") och [ 00 mm] (3,94"). (Endast bredden på baksidan justeras.) 3) Tryck på [OK]. Tips Kom ihåg att vänster och höger bindningsmarginal skapas på motsatt sida på baksidan för papper i dubbelsidig kopiering. När t.ex. en bindningsmarginal skapas på höger sida på papperets framsida skapas det på vänster sida på baksidan. 6 Tryck på [OK]. 7 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Marginaljustering

115 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER Skapande av bokbindningsmarginal Det är enkelt att göra en bindningsmarginal när du kopierar böcker på båda sidor av papperet. P.0 Dubbelsidig kopiering från "bok"-original Tryck på [MARGINALJUST] i menyn REDIGERA. Tryck på [BOK]. 3 Justera bindningsmarginalens bredd. ) Tryck antingen på [ 0 mm] (0") eller [ 30 mm] (,8"). ) Tryck på [OK]. Marginaljustering 3

116 4 REDIGERINGSFUNKTIONER 4 Tryck på [OK]. Välj även läget Bok -> dubbelsidig kopia. P.0 Dubbelsidig kopiering från "bok"-original 4 Marginaljustering

117 4 REDIGERINGSFUNKTIONER Kantradering Du kan göra en mörk skugga på kanten av den kopierade bilden vitare. Denna funktion kallas för kantradering. Denna funktion är användbar när du vill göra smutsiga eller sönderrivna kanter på originalet vita och prydliga. Tips Du kan endast använda original med standardformat. 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [KANTRADERING] i menyn REDIGERA. 4 Justera bredden på partiet som skall raderas. ) Tryck antingen på [ mm] (0,08") eller [ 50 mm] (,97"). ) Tryck på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Kantradering 5

118 4 REDIGERINGSFUNKTIONER Radering av bokmitt Du kan göra en mörk skugga i mitten på den kopierade bilden vitare. Denna funktion kallas för radering av bokmitt. Funktionen är användbar när du kopierar böcker. Inställning av radering av bokmitt Ingen inställning Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Välj kassett för önskat pappersformat. 3 Tryck på [RADERA BOKMITT] i menyn REDIGERA. 6 Radering av bokmitt

119 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER 4 Justera bredden på partiet som skall raderas. ) Tryck antingen på [ mm] (0,08") eller [ 50 mm] (,97"). ) Tryck på [OK]. 5 Placera originalet på dokumentglaset. Placera originalet med nederkanten vänd mot dig och dess mitt vid den gula indikatorn under dokumentglaset. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Radering av bokmitt 7

120 4 REDIGERINGSFUNKTIONER Bokkopiering Du kan kopiera uppslaget i en bok eller två originalark som har placerats bredvid varandra på två separata pappersark eller på båda sidor av ett pappersark. Denna funktion kallas för bokkopiering. Du behöver inte flytta originalet på dokumentglaset Tips Endast A4-, B5- och LT-papper kan användas. Fyll på papper i kassetten/-erna. Tryck på [BOKKOP.] i menyn REDIGERA. 3 Tryck på [-SIDIG] eller [DUBBELSIDIGT]. -SIDIG: Kopierar originalets uppslag på endast en sida av två separata pappersark. -SIDIG: Kopierar originalets uppslag på båda sidor av ett pappersark. e-studio55c-serien: DUBBELSIDIGT finns endast tillgängligt när den automatiska duplexenheten har installerats. 8 Bokkopiering

121 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER Välj andra kopieringsfunktioner om det är nödvändigt. Du kan även välja marginaljustering. P. Marginal i ovankant/nederkant och marginal till vänster/höger Tryck på fliken [GRUNDMENY] för att visa GRUNDMENY och välj sedan något av pappersformaten A4, B5 eller LT. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Bläddra till önskad sida och placera originalet på dokumentglaset. Placera originalet med nederkanten vänd mot dig och dess mitt vid den gula indikatorn under dokumentglaset. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 7 Tryck på knappen [START] på kontrollpanelen. När scanningen av uppslaget är klar öppnar du nästa uppslag och placerar det på dokumentglaset. Upprepa denna procedur tills alla önskade sidor har scannats. Om den sista sidan är en enkelsida trycker du på [KOPIERA SISTA SIDAN] på touchpanelen och sedan på knappen [START] på kontrollpanelen för att starta scanningen. De scannade sidorna kopieras. 8 Tryck på [KLAR] när alla sidor har scannats. De scannade sidorna kopieras. Bokkopiering 9

122 4 REDIGERINGSFUNKTIONER IN /4 IN Du kan kopiera två eller fyra original på ett pappersark genom att förminska dem. Denna funktion kallas för IN eller 4 IN. Om du använder denna funktion tillsammans med dubbelsidig kopiering kan du göra totalt åtta bilder på ett enda pappersark. e-studio55c-serien: Läget är endast tillgängligt när automatisk dokumentmatare med vändfunktion är installerad. Nedanstående bilder visar hur du kan arrangera bilderna. IN 4 IN IN & dubbesidig kopiering (a: sida, b: sida ) a a b b 4IN & dubbesidig kopiering (a: sida, b: sida ) a b 0 IN /4 IN

123 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Tips Tryck på [ZOOM] i GRUNDMENY om du väljer papper i ett annat format än originalet. Välj önskat pappersformat och tryck på [AMS] och sedan på [OK] i nedanstående meny. 3 Placera originalet(n). Tryck på [ IN /4 IN ] i menyn REDIGERA. IN /4 IN

124 4 REDIGERINGSFUNKTIONER 4 Gör inställningarna för IN /4 IN. ) Välj [ IN ] om du vill kopiera två original på en enda sida. Välj [4 IN ] om du vill kopiera fyra bilder på en enda sida. ) Välj dubbelsidig kopiering. 3) Tryck på [OK]. e-studio55c-serien: [ -> DUPLEX] finns endast tillgängligt när den automatiska duplexenheten har installerats. [ -> DUPLEX] finns endast tillgänglig när den automatiska dokumentmataren med vändfunktion har installerats Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Scanningen och kopieringen startar när originalen har placerats på den automatiska dokumentmataren med vändfunktion. Följ steg 6 och 7 när originalen har placerats på dokumentglaset. Placera nästa original och tryck sedan på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen. Scanning av nästa original startar. Upprepa detta steg om du har mer än ett original tills scanningen av alla original har klar. Tryck på [SLUTFÖR] på touchpanelen när scanningen av alla original är klar. Kopieringen startar. IN /4 IN

125 4 REDIGERINGSFUNKTIONER Tidskriftssortering Du kan kopiera mer än ett original i en sidordning av boktyp. Detta läge kallas för tidskriftssortering. Förutom detta kan du vika och häfta kopierade ark på mitten. Detta läge kallas för tidskriftssortering & sadelhäftning. e-studio55c-serien: Detta läge är endast tillgängligt när den automatiska dokumentmataren med vändfunktion och den automatiska duplexenheten har installerats. Tidskriftssortering Tidskriftssortering & sadelhäftning Tidskriftssortering kan även väljas i GRUNDMENY. Läs följande sida för detaljerad information: P.9 Tidskriftssortering/ Mittvikning/ Sadelhäftning 3 Fyll på papper i kassetten/-erna. Följande format kan användas: Tidskriftssortering & sadelhäftning: A3, A4-R, B4, LD, LG, LT-R Välj pappersformat. Kassett: P.64 Automatiskt pappersval Fack för lösbladsmatning: P.45 Kopiering med lösbladsmatning Placera originalet(n). Tips När stående original placeras liggande enligt bilden till höger i tidskriftssorteringsläget eller tidskriftssorterings- & sadelhäftningsläget skall bildriktningsfunktionen aktiveras (PÅ) i menyn REDIGERA. I annat fall kopieras inte originalen i korrekt sidordning. P.43 Bildriktning Tidskriftssortering 3

126 4 REDIGERINGSFUNKTIONER 4 Tryck på [TIDSKRIFTSSORTERING] i menyn REDIGERA. 5 Ställ in sadelhäftning och bindningsmarginalens bredd om det är nödvändigt. ) Tryck på [HÄFTNING PÅ] om du väljer sadelhäftning. Tryck i annat fall på [HÄFTNING AV]. ) Tryck antingen på [ mm] (0,08") eller [ 30 mm] (,8") för att justera bindningsmarginalens bredd. 3) Tryck på [OK]. Tips Läs följande sida för information om max. antal ark som kan sadelhäftas: P.9 Tidskriftssortering/ Mittvikning/ Sadelhäftning 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 4 Tidskriftssortering

127 4 REDIGERINGSFUNKTIONER Bildredigering Du kan välja bland nedanstående redigeringsfunktioner för scannade bilder. Beskärning: Du kan välja ett visst område på ett original och endast kopiera detta område. Maskering: Du kan dölja ett visst område på ett original och endast kopiera det område som inte är dolt. Spegelvändning: Du kan spegelvända en bild. Negativ/positiv omkastning: Du kan kasta om det ljusa och det mörka på en sida. Beskärning/ maskering Du kan välja ett visst område på ett original och endast kopiera detta område (beskärning). Du kan dessutom dölja ett visst område på ett original och endast kopiera det område som inte är dolt (maskering). Upp till fyra områden kan väljas på ett original för båda funktionerna. Det valda området skall vara i en rektangel. Beskärning Maskering Tips Du kan endast använda original med standardformat. Om du inte väljer korrekt format för originalet och kopieringspapperet kan det hända att inte hela bilden i det markerade området kopieras. Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Tryck på [REDIGERING] i menyn REDIGERA. Bildredigering 5

128 4 REDIGERINGSFUNKTIONER 3 Välj [BESKÄRA] eller [MASKERA]. 4 Placera originalet på dokumentglaset med framsidan vänd uppåt. Placera originalet med nederkanten mot dig. Passa in originalet på dokumentglasets övre vänstra hörn och utmed originalskalorna. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 5 Läs av följande fyra värden för området som skall markeras på den vänstra och övre skalan på dokumentglaset. X: Avstånd från det övre vänstra hörnet till det markerade områdets vänsterkant. X: Avstånd från det övre vänstra hörnet till det markerade områdets högerkant. Y: Avstånd från det övre vänstra hörnet till det markerade områdets ovankant. Y: Avstånd från det övre vänstra hörnet till det markerade områdets nederkant. Kom ihåg att varje markering på originalskalorna motsvarar mm (0,08"). 6 Bildredigering

129 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER 6 Mata in de avlästa värdena. ) Tryck på [X], [X], [Y] och [Y] och mata sedan in respektive avlästa värden. ) Du kan specificera upp till fyra områden på en sida. Tryck på [OMRÅDE ] till [OMRÅDE 4] för att växla område när du vill markera mer än ett område och mata sedan in respektive värden. 3) Tryck på [OK] när du har markerat alla områden. 7 Placera originalet igen på dokumentglaset med framsidan vänd nedåt. Placera originalet med nederkanten mot dig. Passa in originalets övre vänstra hörn med dokumentglasets övre vänstra hörn. 8 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Bildredigering 7

130 4 REDIGERINGSFUNKTIONER Spegelvändning/Negativ och positiv omkastning Du kan spegelvända en bild (spegelvändning) eller kasta om de ljusa och mörka partierna på en bild (negativ och positiv omkastning). Spegelvändning Negativ/positiv omkastning Obs! Negativ/positiv omkastning finns endast tillgänglig när SVART eller FULLFÄRG har valts som färgläge. 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [REDIGERING] i menyn REDIGERA. 4 Välj [SPEGELBILD] eller [NEG/POS] och tryck sedan på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 8 Bildredigering

131 4 REDIGERINGSFUNKTIONER X-Y zoom Du kan ändra reproduktionsgraden i både horisontal- och vertikalled var för sig. Denna funktion kallas för X-Y zoom. e-studio55c-serien: Läget är endast tillgängligt när automatisk dokumentmatare med vändfunktion är installerad. 00% 00% 00% 00% Obs! Reproduktionsgraden kan ändras från 5 till 400 %. I följande fall är dock detta inställningsområde mellan 5 och 00 %. När färgläget är inställt på FULLFÄRG eller AUTOFÄRG När originalläget BILDUTJÄMNING När färgläget är SVART och originalläget är FOTO När TVÅFÄRG KOPIA har valts. När EN FÄRG har valts När originalen har placerats på den automatiska dokumentmataren med vändfunktion 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [X-Y ZOOM] i menyn REDIGERA. X-Y zoom 9

132 4 REDIGERINGSFUNKTIONER 4 Ställ in reproduktionsgraden i både horisontal- och vertikalled. ) Tryck på [X] och sedan på antingen [ 5 %] eller [ 400 %] för horisontalled. ) Tryck på [Y] och sedan på antingen [ 5 %] eller [ 400 %] för vertikalled. 3) Tryck på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 30 X-Y zoom

133 4 REDIGERINGSFUNKTIONER Omslagsark Du kan lägga till en speciell papperstyp som t.ex. färgat papper som omslagets fram- eller baksida. Denna funktion kallas för omslagsark. I läget för omslagsark kan du välja om du vill kopiera omslagets fram- eller baksida eller ej enligt nedanstående tabell. Främre lucka Bakre omslag Läge Beskrivning Läge Beskrivning INGEN Lägger inte till ett ark som främre omslag INGEN Lägger inte till ett ark som bakre omslag BLANKT ÖVRE KOPIERAT BÅDA KOPIERADE Lägger till ett blankt ark som främre omslag. Lägger till ett ark kopierat på framsidan som främre omslag. Lägger till ett ark kopierat på båda sidor som främre omslag. BLANKT ÖVRE KOPIERAT BÅDA KOPIERADE ENDAST BAKRE KOPIERAT Lägger till ett blankt ark som bakre omslag. Lägger till ett ark kopierat på framsidan som bakre omslag. Lägger till ett ark kopierat på båda sidor som bakre omslag. Lägger till ett ark kopierat på baksidan som bakre omslag. Exempel: Val av ÖVRE KOPIERAT för främre omslag och BLANKT för bakre omslag Ett ark kopierat på framsidan läggs till som främre omslag och ett blankt ark som bakre omslag REPORT REPORT 003 Placera papperet för omslagsarken. Placera det i facket för lösbladsmatning eller i en kassett som tidigare har ställts in för omslagsark. Papperet för omslagen måste fyllas på i en annan papperskassett än den för vanligt papper. Obs! Vid placering av papper i en kassett för omslagsark skall du välja OMSLAG som papperstyp och även ställa in pappersformat och -tjocklek. P.3 Inställning av papperstyp Kom ihåg att ställa in pappersformat och -tjocklek om du fyller på papper i facket för lösbladsmatning. P.45 Kopiering med lösbladsmatning Om papperet för omslagen har samma format som normalt papper skall det placeras i samma riktning som normalt papper. 3 Fyll på vanligt papper i kassetten(erna). Placera originalet(n). Börja med den första sidan när du placerar originalen på dokumentglaset. Omslagsark 3

134 4 REDIGERINGSFUNKTIONER 4 Tryck på [OMSLAGSARK] i menyn REDIGERA. 5 Välj inställningar för främre och bakre omslag och tryck sedan på [OK]. e-studio55c-serien: [BÅDA KOPIERADE] för främre omslag och [BÅDA KOPIERADE] och [ENDAST BAKRE KOPIERAT] för bakre omslagsark finns endast tillgängligt när den automatiska duplexenheten har installerats. Tips Du kan välja [BÅDA KOPIERADE] för endast det främre eller bakre omslaget när [-> DUBBEL] eller [-> DUBBEL] har ställts in för läget dubbelsidig kopia i grundmenyn. 6 Tryck på fliken [GRUNDMENY] för att visa GRUNDMENY. Välj sedan en kassett där vanligt papper har fyllts på (inte den med ark till omslaget). Du måste placera vanligt papper med samma format och riktning som omslagsarken i förväg. 3 Omslagsark

135 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Scanningen och kopieringen startar när originalen har placerats på den automatiska dokumentmataren med vändfunktion. Följ steg 8 och 9 när originalen har placerats på dokumentglaset. Placera nästa original och tryck sedan på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen. Scanning av nästa original startar. Upprepa denna procedur tills alla original har scannats. Tryck på [SLUTFÖR] på touchpanelen när scanningen av alla original är klar. Kopieringen startar. Omslagsark 33

136 4 4 REDIGERINGSFUNKTIONER Inbladning Du kan infoga en speciell papperstyp som t.ex. färgat papper på önskad sida. Denna funktion kallas för inbladning. Du kan infoga upp till två typer av ark för totalt 50 sidor. Följande två typer av inbladning är möjliga: KOPIERAD: Infogar ett kopierat ark som ersätter den specificerade sidan REPORT 3 REPORT 003 BLANKT: Infogar ett blankt ark före angiven sida REPORT Fyll på papper för inbladning. Placera dem i facket för lösbladsmatning eller i en kassett som har ställts in i förväg för insticksblad. Papper för insticksbladen måste fyllas på i en annan papperskassett än den för vanligt papper. Obs! När du fyller på papper i en kassett för inbladning skall du välja INBLAD eller INBLAD som papperstyp och även ställa in pappersformat och -tjocklek. P.3 Inställning av papperstyp Kom ihåg att ställa in pappersformat och -tjocklek om du fyller på papper i facket för lösbladsmatning. P.45 Kopiering med lösbladsmatning Om papperet för insticksbladen har samma format som vanligt papper skall det placeras i samma riktning som vanligt papper. 3 4 Fyll på vanligt papper i kassetten(erna). Placera originalet(n). Börja med den första sidan när du placerar originalen på dokumentglaset. Tryck på [INBLADNING] i menyn REDIGERA. 34 Inbladning

137 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER 5 Tryck på antingen [KOPIERAD] eller [BLANKT]. 6 Välj sidan där insticksbladen skall infogas. ) Välj typen av insticksblad: ([INBLAD ] eller [INBLAD ]). ) Mata in sidnumren ( - 000) där insticksbladen skall infogas och tryck sedan på [OK]. Upprepa steg och om du har fler än ett insticksblad. 3) Tryck på [OK] när du har matat in sidnumren. Tips Om du har valt [KOPIERAD] i steg 5 ersätts den valda sidan med ett kopierat insticksblad. Om du har valt [BLANKT] infogas ett tomt insticksblad före den valda sidan. Upp till totalt 50 sidor kan väljas för [INBLAD ] och [INBLAD ]. 7 Tryck på fliken [GRUNDMENY] för att visa GRUNDMENY. Välj sedan en kassett där vanligt papper har fyllts på (inte den för inbladning). Du måste placera vanligt papper med samma format och riktning som insticksbladen i förväg. Inbladning 35

138 4 REDIGERINGSFUNKTIONER Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Scanningen och kopieringen startar när originalen har placerats på den automatiska dokumentmataren med vändfunktion. Följ steg 9 och 0 när originalen har placerats på dokumentglaset. Placera nästa original och tryck sedan på [NÄSTA KOP.] på touchpanelen eller på knappen [START] på kontrollpanelen. Scanning av nästa original startar. Upprepa denna procedur tills alla original har scannats. Tryck på [SLUTFÖR] på touchpanelen när scanningen av alla original är klar. Kopieringen startar. 36 Inbladning

139 4 REDIGERINGSFUNKTIONER Tidmärkning Du kan lägga till datum och tid på det kopierade papperet. Utskriven nedan på en stående kopia Utskriven ovan på en liggande kopia MM.DD.ÅÅÅÅ 4:54 MM.DD.ÅÅÅÅ 4:54 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [TIDMÄRKNING] i menyn REDIGERA. 4 Välj riktning och placering av tidmärkningen. ) Välj pappersriktning: ([KORTSIDA] eller [LÅNGSIDA]). ) Välj placering: ([ÖVERKANT] eller [UNDERKANT]). 3) Tryck på [OK]. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Tidmärkning 37

140 4 REDIGERINGSFUNKTIONER Sidnummer Du kan lägga till ett sidnummer på det kopierade papperet. Utskriven nedan på mitten på en stående kopia Utskriven ovan till höger på en liggande kopia Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [SID NUMMER] i menyn REDIGERA. 4 Välj riktning och placering för sidnumret. ) Välj pappersriktning: ([KORTSIDA] eller [LÅNGSIDA]). ) Välj placering: ([ÖVRE VÄNSTER], [ÖVRE MITTEN] o.s.v.). 3) Om du vill specificera vilket sidnummer du vill starta med trycker du på och går till steg 5. I annat fall, tryck på [OK] och gå till steg Sidnummer

141 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER 5 Ange vilket sidnummer du vill starta med. ) Mata in sidnumret. ) Tryck på [OK]. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Sidnummer 39

142 4 REDIGERINGSFUNKTIONER Bygg jobb Du kan scanna flera buntar av original vars inställningar är olika sinsemellan och sedan kopiera eller lagra dem med ett enda moment. Denna funktion kallas för bygg jobb. Notiser (i läge TEXT) och foton i tidskrifter (i läge FOTO) i A3-format och foton i A4-format kan t.ex. scannas med optimal, individuell inställning och kopieras med ett enda moment. Obs! Upp till 000 originalsidor kan kopieras åt gången. Eller upp till 50 sidor original åt gången när hårddisken inte har installerats. Antalet jobb är obegränsat. Vissa inställningar kan inte användas för funktionen bygg jobb och vissa inställningar för det första jobbet tillämpas sedan för alla ytterligare jobb. Läs nedanstående tabell innan bygg jobb ställs in. Inställningar som inte kan användas Automatiskt pappersval BOK -> (Bok -> Dubbelsidig kopia) Tvåfärgskopiering Redigering X-Y zoom Omslagsark Inbladning Tidskriftssortering Tidskriftssortering & sadelhäftning IN /4 IN Hel bild Bildupprepning Inställningar som tillämpas för alla jobb e-filing/fil Original med blandade format Kopieringspapperets format Efterbehandling Photo zoom Marginaljustering Radering av bokmitt Tidmärkning Sidnummer Bildriktning Bok - block Uteslut blank sida Inställningar som kan ändras för varje jobb Reproduktionsgrad Automatiskt val av förstoring (standardinställning för bygg jobb) Originalformat Originalläge Färgläge Andra inställningar för enkel- och dubbelsidig kopiering än Bok -> dubbelsidig kopia (-> ENKELSIDIGT, -> SPLIT, -> DUBBEL, -> DUBBEL) Bakgrundsjustering Skärpa Kantradering Bokkopiering Dokumentmatare (matningsläge) Utvändig maskering 40 Bygg jobb

143 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER Tryck på [BYGG JOBB] i menyn REDIGERA. Tryck på [OK]. Funktionen bygg jobb ställs in och nedanstående meddelande visas. Bygg jobb 4

144 4 REDIGERINGSFUNKTIONER 3 Placera den första bunten med original och välj sedan inställningar. Tips Kom ihåg att en sida är detsamma som ett jobb när originalet placeras på dokumentglaset. Läs följande sida när original med blandade format placeras på den automatiska dokumentmataren med vändfunktion: P.66 Kopiering med blandade format med ett moment Om du vill använda en viss kassett skall denna väljas nu. Obs! Tryck på [INSTÄLLN.] på touchpanelen för att kontrollera inställningarna. Tryck på knappen [FUNCTION CLEAR] på kontrollpanelen om du vill ändra inställningarna och börja sedan om från steg. 4 Tryck på knappen [START] på kontrollpanelen. Scanningen startar. Nedanstående meddelande visas när alla original har scannats. 5 Placera nästa bunt med original och välj sedan inställningar. Upprepa steg 4 och 5 tills alla önskade sidor har scannats. Obs! Om du inte ändrar några inställningar används inställningarna för det senaste jobbet. 6 Ändra antalet kopieset vid behov när alla original har scannats. Tryck sedan på [SLUTFÖR] på touchpanelen. Kopieringen startar. Om någon lagringsfunktion har ställts in startar även denna. 4 Bygg jobb

145 4 REDIGERINGSFUNKTIONER Bildriktning Vid dubbelsidig kopiering av enkelsidiga, stående original genom att de placeras liggande är de kopierade sidorna normalt öppna i ovankant. Funktionen används för att göra dem öppna till vänster. Denna funktion kallas för bildriktning. Vid enkelsidig kopiering av dubbelsidiga, stående original som är öppna till vänster, matas de kopierade sidorna normalt ut alternerande i olika riktning. Funktionen används för att mata ut samtliga i samma riktning. Enkelsidigt stående original (placerat liggande) -> Dubbelsidig kopia Inställning av BILDRIKTNING Ingen inställning Dubbelsidigt stående original som är öppet åt vänster -> Enkelsidig kopia Inställning av BILDRIKTNING Ingen inställning 3 4 Fyll på papper i kassetten/-erna. Placera originalet(n). Ställ in dubbelsidig kopiering. P.99 Dubbelsidig kopiering Tryck på [BILDRIKTNING] i menyn REDIGERA. Bildriktning 43

146 4 REDIGERINGSFUNKTIONER 5 Tryck på [OK]. Bildriktningen har ställts in. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 44 Bildriktning

147 4 REDIGERINGSFUNKTIONER Bok - block Precis som riktningarna för original eller kopierade bilder kallas "öppna åt vänster" för "stående" och "öppna i ovankant " för "liggande". För att kopiera ensidiga original till dubbelsidiga kopior är det möjligt att välja "block"- eller "bok"-kopiering. För att kopiera dubbelsidiga original till dubbelsidiga kopior, kan du byta från "bok"-original till "block"-kopior och vice versa. e-studio55c-serien: Denna funktion finns endast om automatisk duplexenhet har installerats. 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [BOK <->BLOCK] i menyn REDIGERA. 4 Tryck på [OK]. Funktionen bok - block har ställts in. 5 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Bok - block 45

148 4 REDIGERINGSFUNKTIONER ADF -> SADF Du kan ändra matningsläge från läge ADF till läge SADF när den automatiska dokumentmataren med vändfunktion används. Följande två typer av pappersmatning är möjliga: ADF (läge för konstant matning): Matar in original konstant när du trycker på knappen [START] på kontrollpanelen när originalen placeras på den automatiska dokumentmataren med vändfunktion. Detta är användbart när du gör mer än en kopia med ett moment. (Standardinställning) SADF (läge för lösbladsmatning): Matar automatiskt ett original åt gången. Detta är användbart när du vanligtvis endast har ett original. Obs! Placera ett original åt gången när läget för lösbladsmatning (SADF) har ställts in. Om du placerar mer än ett original kan den kopierade bilden bli sned och pappersmatningsfel kan uppstå. Fyll på papper i kassetten/-erna. Tryck på [ADF -> SADF] i menyn REDIGERA. 3 Tryck på [OK]. Matningsläget är nu inställt på lösbladsmatning. 4 Välj andra kopieringsfunktioner om det är nödvändigt. 46 ADF -> SADF

149 4 REDIGERINGSFUNKTIONER 4.REDIGERINGSFUNKTIONER 5 Placera originalet(n) ett åt gången på den automatiska dokumentmataren med vändfunktion. Originalet matas in i den automatiska dokumentmataren med vändfunktion och sedan visas nedanstående meny. Upprepa steg 5 om du har flera original. Originalet som placeras matas in i den automatiska dokumentmataren med vändfunktion automatiskt även om du inte trycker på [NÄSTA KOP.] på touchpanelen. 6 Tryck på [SLUTFÖR] när scanningen av alla original är klar. Tips Tryck på [AVBRYT] om du vill avbryta kopieringen. ADF -> SADF 47

150 4 REDIGERINGSFUNKTIONER Hel bild Du kan kopiera hela bilden av ett original, inklusive finstilt text vid kanten. Denna funktion kallas full image. Med funktionen kopieras bilden med reproduktionsgraden förminskad med ca till 5 %. 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [ZOOM] på touchpanelen. 4 Välj format för original och kopieringspapper. ) Välj originalformat. ) Välj pappersformat. 3) Tryck på [OK]. Menyn växlar tillbaka till GRUNDMENY. 5 Tryck på [HEL BILD] i menyn REDIGERA. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 48 Hel bild

151 4 REDIGERINGSFUNKTIONER Bildupprepning Du kan kopiera ett visst område på ett original så många gånger som du anger. Denna funktion kallas för image repeat. e-studio55c-serien: Denna funktion är inte tillgänglig. Tips Du kan upprepa kopiering upp till 8 gånger. Du kan endast använda original med standardformat. Obs! När du registrerar denna funktion i en mall ska du vara noga med att välja [AVAKTIVERA] för AUTOSTART. Om [AKTIVERA] har valts kan det hända att kopiorna inte blir korrekta eftersom originalets storlek inte känns av. P.7 MALLAR Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Tryck på [BILDUPPREPNING] i menyn REDIGERA. 3 Placera originalet på dokumentglaset med framsidan vänd uppåt. Placera originalet med nederkanten mot dig. Passa in originalet på dokumentglasets övre vänstra hörn och utmed originalskalorna. Bildupprepning 49

152 4 REDIGERINGSFUNKTIONER VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 4 5 Läs av följande fyra värden för området som skall markeras på den vänstra och övre skalan på dokumentglaset. X: Avstånd från det övre vänstra hörnet till det markerade områdets vänsterkant. X: Avstånd från det övre vänstra hörnet till det markerade områdets högerkant. Y: Avstånd från det övre vänstra hörnet till det markerade områdets ovankant. Y: Avstånd från det övre vänstra hörnet till det markerade områdets nederkant. Kom ihåg att varje markering på originalskalan motsvarar mm (0.08"). Mata in avlästa värden och specificera antalet upprepningar. ) Tryck på [X], [X], [Y] och [Y] och mata sedan in respektive avläst värde. ) Ändra antalet gånger du upprepar bilden (antal upprepningar) genom att trycka antingen på [ ] eller [ 8]. 3) Tryck på [OK]. Obs! Valt område kopieras från vänstra övre hörnet i vertikalled. Om bilden är större än papprets storlek kommer den delen inte att kopieras. 6 Placera originalet igen på dokumentglaset med framsidan vänd nedåt. Placera originalet med nederkanten mot dig. Passa in originalets övre vänstra hörn med dokumentglasets övre vänstra hörn. 7 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 50 Bildupprepning

153 4 REDIGERINGSFUNKTIONER Uteslut blank sida Du kan ta bort tomma ark som finns bland de scannade originalen innan kopieringen startas. Denna funktion kallas för "uteslut blank sida" Obs! Funktionen kan felaktigt känna av tomma ark som utgörs av följande typer av original: - Tonade original - Original med ark som nästan är tomma (t.ex. tomma sidor med endast sidnummer) Om du använder denna funktion för att göra dubbelsidiga kopior av dubbelsidiga original med blanka sidor stämmer inte fram- och baksidorna på originalen och kopiorna överens med varandra. Tips Känsligheten för att känna av tomma sidor kan ändras. För mer information, se Administratörshandbok. 3 Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Placera originalet(n). Tryck på [UTESLUT BLANK SIDA] i menyn REDIGERA. Uteslut blank sida 5

154 4 REDIGERINGSFUNKTIONER 4 Tryck på [OK]. 5 Funktionen uteslut blank sida har ställts in. Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. Scanning och kopiering startar. Ett meddelande som anger antalet tomma sidor visas i ca. 5 sekunder. 5 Uteslut blank sida

155 4 REDIGERINGSFUNKTIONER Utvändig maskering Du kan göra en mörk skugga som syns i utkanten av den kopierade bilden vitare. Dessa mörka partier kan bero på ett mellanrum mellan dokumentglaset och dokumentlockets undersida. Denna funktion kallas för utvändig maskering. Detta är användbart när du placerar tjocka original som t.ex. broschyrer på dokumentglaset. Inställning för yttre radering Ingen inställning Obs! Funktionen är avaktiverad när du placerar original på den automatiska dokumentmataren med vändfunktion eller på dokumentglaset med den automatiska dokumentmataren med vändfunktion eller täckplattan helt nedfälld. När denna funktion är aktiverad är den automatiska densitetsjusteringen avaktiverad. Justera densitetsnivån manuellt. Original med invecklad yttre kontur (t.ex. original där kantpartier fattas) kan kopieras på ett felaktigt sätt på grund av att denna funktion inte känner av kanten mellan originalet och områden som inte tillhör originalet. Fyll på papper i kassetten/-erna. Glöm inte att ställa in pappersformatet vid användning av kopiering med lösbladsmatning. Välj kassett för önskat pappersformat. Utvändig maskering 53

156 4 REDIGERINGSFUNKTIONER 3 Tryck på [UTVÄNDIG MASKERING] i menyn REDIGERA. 4 Välj utvändig maskering. ) Tryck på [PÅ]. ) Justera bredden på marginalen runt originalet genom att trycka eller. Om du justerar den åt sidan breddas området som skall kännas av och som inte tillhör originalet. Om du justerar den åt sidan blir området som skall kännas av och som inte tillhör originalet smalare. 3) Tryck på [OK]. 5 Placera originalet på dokumentglaset. Tryck på [ZOOM] och ställ in originalets format. P.74 Separat specifikation av format för både original och kopieringspapper Obs! Försäkra dig om att täckplattan eller den automatiska dokumentmataren med vändfunktion är helt uppfälld när originalet placeras. I annat fall kan inte denna funktion känna av kanten mellan originalet och området som inte tillhör originalet. Ett intensivt ljus kan tränga ut. Titta därför inte direkt mot dokumentglaset under kopieringen. VARNING Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. 6 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 54 Utvändig maskering

157 5.BILDJUSTERING I detta kapitel beskrivs bildjusteringsfunktionerna som gör det möjligt för dig att ändra den övergripande färgbalansen i en kopierad bild, kopiera original i en specifik färg osv. Visning av BILDMENY Användning av bildjusteringsfunktioner Färgbalans (YMCK-justering)...57 RGB-justering...59 Snabbvalsjustering...60 Bakgrundsjustering...6 Skärpa...6 Tvåfärgskopiering...63 Enfärgskopiering...68 Färgnyans...69 Färgmättnad...70

158 5 BILDJUSTERING Visning av BILDMENY Öppna BILDMENY genom att trycka på fliken [BILDMENY] på touchpanelen när du vill använda de olika justeringsfunktionerna. 56 Visning av BILDMENY

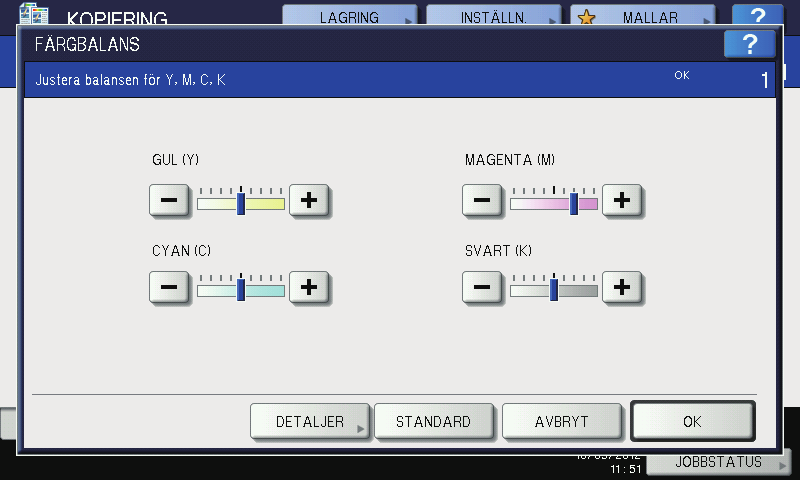

159 5 BILDJUSTERING Användning av bildjusteringsfunktioner Färgbalans (YMCK-justering) Med denna funktion kan du justera den övergripande färgbalansen i den kopierade bilden genom att ändra styrkan på GUL (Y), MAGENTA (M), CYAN (C) och SVART (K). Funktionen finns tillgänglig i fullfärgsläge eller i autofärgläge. GUL (Y) MAGENTA (M) CYAN (C) SVART (K) Tryck på [FÄRGBALANS] i BILDMENY. Tryck på eller för varje färg för att uppnå önskad färgbalans. Tryck på [OK] när du är klar med justeringen. Nu är inställningen klar. Om du vill justera varje färgbalans på varje densitetsområde så tryck på [DETALJER]] och gå till nästa steg. Användning av bildjusteringsfunktioner 57

160 5 BILDJUSTERING 3 Tryck på eller för färgen på varje densitetsområde för att uppnå önskad färgbalans. När du till exempel justerar högdensitetsområde för magenta (M) till sidan område mörkare. så blir magenta i detta Tryck på [OK] när du är klar med justeringen. Avbryta justering av färgbalans Flytta indikatorn för den färg du vill avbryta justeringen till mitten och tryck sedan på [OK]. Om du vill avbryta justeringen av alla färgerna så tryck på [STANDARD] och sedan på [OK]. 58 Användning av bildjusteringsfunktioner

161 5 BILDJUSTERING 5.BILDJUSTERING RGB-justering Med denna funktion kan du justera den övergripande färgbalansen i den kopierade bilden genom att ändra styrkan på RÖD (R), GRÖN (G) och BLÅ (B). Funktionen finns tillgänglig i fullfärgsläge eller i autofärgläge. RÖD (R) GRÖN (G) BLÅ (B) Tryck på [RGB JUSTERING] i BILDMENY. Tryck på eller för varje färg för att uppnå önskad färgbalans och tryck sedan på [OK]. Avbryta RGB-justering Flytta indikatorn för den färg du vill avbryta justeringen till mitten och tryck sedan på [OK]. Om du vill avbryta justeringen av alla färgerna så tryck på [STANDARD] och sedan på [OK]. Användning av bildjusteringsfunktioner 59

162 5 BILDJUSTERING Snabbvalsjustering Med denna funktion kan du uppnå den bildkvalitet som redan finns registrerad på maskinen. Du kan välja bildkvalitet mellan VARM, KALL, LIVLIG, KLAR och MARKER. Funktionen är endast tillgänglig i fullfärgsläge. VARM KALL LIVLIG KLAR När [MARKER] väljs: Flera färger som ritats med överstrykningspenna på originalet kan kopieras så att de tydligt kan urskiljas, men färgtonen kanske inte blir densamma som på originalet beroende på överstrykningspennans färg. Tryck på [SNABB FÄRGINSTÄLLNING] i BILDMENY. Välj bildkvalitet och tryck sedan på [OK]. Avbryta snabb färginställning Tryck på [STANDARD]. 60 Användning av bildjusteringsfunktioner

163 5 BILDJUSTERING 5.BILDJUSTERING Bakgrundsjustering Med denna funktion kan du ställa in densiteten på originalets bakgrund. Detta förhindrar att baksidan på ett dubbelsidigt original blir synligt på framsidan. Justerad för ljusare Fram Bak Bakgrund Inte justerad Obs! Funktionen kan användas tillsammans med den automatiska densitetsjusteringsfunktionen. P.7 Densitetsjustering Tryck på [BAKGRUNDSJUSTERING] i BILDMENY. Tryck på [LJUS] eller [MÖRK] för att ställa in densiteten och tryck sedan på [OK]. Återställning av bakgrundsjustering Flytta markören till mitten och tryck sedan på [OK]. Tryck på [STANDARD] och sedan på [OK]. Användning av bildjusteringsfunktioner 6

164 5 BILDJUSTERING Skärpa Funktionen används för att markera eller sudda ut bildens konturer. Tryck på [SKÄRPA] i BILDMENY. Tryck på [MJUK] eller [SKARP] för att justera skärpan och tryck sedan på [OK]. När skärpans nivå justeras åt [MJUK] mjukas moiréeffekten på utskrivna foton o.s.v. upp. Om den justeras åt [SKARP] blir bokstäver och tunna linjer skarpare. Återställning av skärpejustering Flytta markören till mitten och tryck sedan på [OK]. Tryck på [STANDARD] och sedan på [OK]. 6 Användning av bildjusteringsfunktioner

165 5 BILDJUSTERING 5.BILDJUSTERING Tvåfärgskopiering Med denna funktion kan du kopiera ett original i färg i specificerade färger. Följande två typer av tvåfärgskopiering finns: VALBAR TVÅFÄRGSKOPIERING: Det svarta samt de delar som inte är svarta på originalet kopieras i angivna färger. "ÄNDRA SVART TILL": BLÅ ":a FÄRG": MAGENTA RÖTT&SVART Det röda på originalet kopieras i rött och övriga delar kopieras i svart/vitt. Obs! Det kan hända att färgen på vissa original inte återges korrekt. Kopiera dem i så fall i fullfärgsläge. Valbar tvåfärgskopiering Tryck på [TVÅFÄRG KOPIA] i BILDMENY. Användning av bildjusteringsfunktioner 63

166 5 BILDJUSTERING Tryck på [VALBAR TVÅFÄRG]. 3 Välj en färg för de delar på originalet som inte är svarta. ) Tryck på [:A FÄRG]. ) Välj önskad färg. 4 Välj en färg för det svarta på originalet. ) Tryck på [ÄNDRA SVART TILL]. ) Välj önskad färg. Tryck på [OK] när du har valt färg. Nu är inställningen klar. Om du vill justera färgbalansen så tryck på [JUSTERA] och gå vidare till nästa steg. Obs! När de två angivna färgerna är en kombination av svart och en annan färg så aktiveras justering av färgbalans. När ingen av de båda färgerna är svart eller när båda är svarta så avaktiveras den justeringen. Färgbalansen hos en färg som inte är svart kan justeras. 64 Användning av bildjusteringsfunktioner

167 5 BILDJUSTERING 5.BILDJUSTERING 5 Tryck på eller för färgen för att uppnå önskad färgbalans. Tryck på [OK] när du är klar med justeringen. Nu är inställningen klar. Om du vill justera varje färgbalans på varje densitetsområde så tryck på [DETALJER]] och gå till nästa steg. 6 Tryck på eller för färgen på varje densitetsområde för att uppnå önskad färgbalans. När du till exempel justerar högdensitetsområde för magenta (M) till sidan område mörkare. så blir magenta i detta Tryck på [OK] när du är klar med justeringen. Avbryta justering av färgbalans Flytta indikatorn för den färg du vill avbryta justeringen till mitten och tryck sedan på [OK]. Om du vill avbryta justeringen av alla färgerna så tryck på [STANDARD] och sedan på [OK]. Användning av bildjusteringsfunktioner 65

168 5 BILDJUSTERING RÖTT&SVART Tryck på [TVÅFÄRG KOPIA] i BILDMENY. Tryck på [RÖTT&SVART]. 3 Tryck på [JUSTERA] om du vill justera den röda färgen eller det röd/svarta området. Tryck på [OK] om du inte vill justera färgen. Om du inte justerar röd färg eller rött/svart område så är inställningen klar nu. Om du vill göra justeringar så gå till nästa steg. 66 Användning av bildjusteringsfunktioner

169 5 BILDJUSTERING 5.BILDJUSTERING 4 Justera den röda färgen eller det röd/svarta området. Rött i originalet Tryck på eller för gul eller magenta för att justera den röda färgbalansen. Justera omfång Tryck på eller för att justera det röd/svarta området. När du ställer in det röda området att bli större blir området att kopiera i rött större. När du ställer in det svarta området att bli större blir området att kopiera i svart större. 5 Tryck på [OK] när du är klar med justeringen. Nu är inställningen klar. Om du vill justera färgbalans för gul och magenta på varje densitetsområde så tryck på [DETALJER] och gå till nästa steg. Tryck på eller på varje densitetsområde för att uppnå önskad färgbalans. När du till exempel justerar högdensitetsområde för magenta (M) till sidan område mörkare. så blir magenta i detta Tryck på [OK] när du är klar med justeringen. Avbryta justering av färgbalans Flytta indikatorn för den färg du vill avbryta justeringen till mitten och tryck sedan på [OK]. Om du vill avbryta justeringen av alla färgerna så tryck på [STANDARD] och sedan på [OK]. Användning av bildjusteringsfunktioner 67

170 5 BILDJUSTERING Enfärgskopiering Med denna funktion kan du kopiera i en enda färg förutom svart. BLÅ Tryck på [EN FÄRG] i BILDMENY. Tryck på knappen för önskad färg. Avbryta enfärgskopiering Tryck på [STANDARD]. 68 Användning av bildjusteringsfunktioner

171 5 BILDJUSTERING 5.BILDJUSTERING Färgnyans Med denna funktion kan du justera färgnyansen i den grundläggande färgen. Funktionen finns tillgänglig i fullfärgsläge eller i autofärgläge. Tryck på [NYANS] i BILDMENY. Justera färgnyansen. ) Justera nyansen i en hel bild genom att trycka på eller i avsnitt A. ) Justera nyansen i alla grundläggande färger genom att trycka på eller i avsnitt B. 3) Tryck på [OK]. A B Avbryta justering av färgnyans Flytta indikatorn för den färg du vill avbryta justeringen till mitten och tryck sedan på [OK]. Om du vill avbryta justeringen av alla färgerna så tryck på [STANDARD] och sedan på [OK]. Användning av bildjusteringsfunktioner 69

172 5 BILDJUSTERING Färgmättnad Med denna funktion kan du justera färgmättnaden i hela bilden. Funktionen finns tillgänglig i fullfärgsläge eller i autofärgläge. Tryck på [MÄTTNAD] i BILDMENY. Tryck på eller för att justera färgmättnaden och tryck sedan på [OK]. Avbryta justering av färgmättnad Flytta markören till mitten och tryck sedan på [OK]. Tryck på [STANDARD] och sedan på [OK]. 70 Användning av bildjusteringsfunktioner

173 6.MALLAR I detta kapitel beskrivs hur mallar används. Mallar... 7 Visning av mallmenyn...7 Användning av användbara mallar...73 Registrering av mallar Registrering av mallar i den publika mallgruppen...75 Skapande av en ny privat grupp...78 Registrering av mallar i en privat grupp...80 Hämtning av mallar... 8 Ändring av data Ändring av data för privat grupp...85 Ändring av malldata...86 Radering av grupper eller mallar Radering av privata grupper...88 Radering av mallar...89

174 6 MALLAR Mallar Du kan skapa en mall med flera funktioner som används ofta så att du kan använda dem när du vill genom att öppna mallen. På så sätt behöver du inte utföra komplicerade inställningar varje gång. Mallar kan användas för kopiering och scanning samt för att skicka fax. Obs! Faxfunktionerna kan endast användas om faxenheten har installerats = Visning av mallmenyn Du kan öppna mallmenyn genom att trycka på [MALLAR] på touchpanelen när du vill lagra eller hämta mallar. 7 Mallar

175 6 MALLAR 6.MALLAR Användning av användbara mallar Denna maskin har standardmallar som kan användas direkt. Dessa mallar har lagrats under gruppnummer 00 Användbara mallar. Läs följande sida om hur du hämtar dem: P.8 Hämtning av mallar Mallar med kopieringsfunktioner Knapp Funktion * Originalformat: Dubbelsidiga små original som t.ex. visitkort Pappersformat: A4 (maskin för A/B format), LT (maskin för LT format) IN /4 IN : IN (Placera originalet på dokumentglaset innan du hämtar mallen eftersom automatisk start är aktiverad i denna mall. Invänta scanningen av framsidan och baksidan av det dubbelsidiga originalet. Tryck sedan på [SLUTFÖR] för att starta kopieringen.) Färgläge: AUTOFÄRG IN /4 IN : IN Enkel/Dubbel: -> ENKELSIDIGT Färgläge: AUTOFÄRG Pappersval: Automatiskt pappersval Originalformat: Blandade format TVÅ-/ENFÄRG: TVÅFÄRG (SVART OCH RÖD) Mallar med scanningsfunktioner * Knapp Funktion * Original: Enkelsidigt Färgläge: FULLFÄRG Originalläge: TEXT Lagringsmetod: Lagras i maskinens delade mapp som en högkomprimerad PDFfil (multi) Original: Dubbelsidigt Färgläge: FULLFÄRG Originalläge: TEXT Lagringsmetod: Lagras i maskinens delade mapp som en högkomprimerad PDFfil (multi) Original: Enkelsidigt Färgläge: SVART Originalläge: TEXT/FOTO Upplösning: 400 dpi Lagringsmetod: Lagras i maskinens delade mapp som en PDF-fil (multi) Mallar 73

176 6 MALLAR Knapp Funktion * Original: Enkelsidigt Färgläge: AUTOFÄRG Originalläge: TEXT Upplösning: 300 dpi Lagringsmetod: Lagras i e-filing-boxen (allmän box). Mallar med e-filing-funktioner * Knapp Funktion * Färgläge: AUTOFÄRG Originalläge: TEXT/FOTO Enkel/Dubbel: -> ENKELSIDIGT Lagringsmetod: Lagras i e-filing-boxen Ingen kopiering Färgläge: AUTOFÄRG Originalläge: TEXT/FOTO Enkel/Dubbel: -> SPLIT Lagringsmetod: Lagras i e-filing-boxen Ingen kopiering Färgläge: AUTOFÄRG Originalläge: TEXT/FOTO Enkel/Dubbel: -> DUBBELSIDIG Lagringsmetod: Lagras i e-filing-boxen Kopiering utförs Färgläge: AUTOFÄRG Originalläge: TEXT/FOTO Enkel/Dubbel: -> ENKELSIDIGT Redigeringsfunktion: Bokkopiering Lagringsmetod: Lagras i e-filing-boxen (allmän box). Ingen kopiering (Dubbelsidig utskrift kan endast användas för A4-, LT- och B5-format.) * Andra funktioner än de som anges här har sina standardinställningar. * Finns endast tillgängligt när hårddisken har installerats. 74 Mallar

177 6 MALLAR Registrering av mallar Mallar skall registreras under antingen "publik mallgrupp" eller "privata grupper". Du kan ange ett lösenord för att begränsa användningen av registrerade mallar. Publik mallgrupp: Standardinställd grupp. Mallarna i denna grupp kan användas av vem som helst. Det kan vara lämpligt att registrera flera funktionskombinationer som används ofta på hela kontoret eller avdelningen. Upp till mallar kan registreras i den publika gruppen. Administratörslösenordet krävs när du vill registrera, radera eller ändra mallar i den publika mallgruppen. Privat grupp: Du kan skapa upp till 00 privata grupper. Eller upp till 4 privata grupper när hårddisken inte har installerats. Dessa är användbara för varje avdelning, sektion eller användare. Det går att registrera upp till 60 mallar per grupp. Eller upp till i en grupp när hårddisken inte har installerats. Du kan ange ett lösenord för att begränsa användningen av de registrerade mallarna. "Användbara mallar" är som standard registrerad under gruppnummer 00. Registrering av mallar i den publika mallgruppen Ställ in alla funktioner som erfordras. Exempel: Redigeringsfunktion - marginaljustering, reproduktionsgrad - 90 %, antal kopieset - 0. Tryck på [MALLAR] på touchpanelen. Mallmenyn visas. 3 Välj den publika mallgruppen. ) Tryck på fliken [REGISTRERING]. ) Tryck på [PUBLIK MALLGRUPP]. 3) Tryck på [ÖPPNA]. Registrering av mallar 75

178 6 MALLAR 4 Tryck på [LÖSENORD]. Displayens tangentbord visas. 5 Ange administratörslösenordet med displayens tangentbord eller sifferknapparna. Tryck sedan på [OK]. 6 Välj en mall. ) Tryck på en tom knapp. ) Tryck på [SPARA]. För att växla meny Tryck på eller. 76 Registrering av mallar

179 6 MALLAR 6.MALLAR 7 Ange nödvändig information om mallen. NAMN & : Ange mallens namn. NAMN visas ovanför mallknappen och NAMN visas under den. Minst ett av namnen måste anges. Displayens tangentbord visas när du trycker på någon av dem. Högst tecken kan anges. Obs! Symbolerna nedan kan inte användas. ; : / \ " = * < >? + [ ],. ANV. NAMN: Ange namnet på mallägaren om det är nödvändigt. Displayens tangentbord visas när du trycker på den. Högst 30 tecken kan anges. LÖSENORD: Mata in ett lösenord om du vill att ett lösenord skall krävas för att hämta mallen. Displayens tangentbord visas när du trycker på den. Mata in enligt anvisningarna nedan. ) Tryck på [LÖSENORD] och ange sedan lösenordet (högst 0 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Tecknen som matas in visas med asterisker (*). ) Tryck på [BEKRÄFTA LÖSENORD] och mata sedan in lösenordet igen. 3) Tryck på [OK]. Obs! Symbolerna nedan kan inte användas. ' \ % & < > [ ] AUTOSTART: Tryck på [AKTIVERA] om du vill att de inställda funktionerna skall starta direkt efter att knappen för respektive mall har tryckts ned. Tryck på [AVAKTIVERA] om du inte vill att de inställda funktionerna skall starta förrän du trycker på knappen [START] på kontrollpanelen. Registrering av mallar 77

180 6 MALLAR Obs! Även när funktionen automatisk start är aktiverad måste du ange användarnamn och lösenord när du hämtar mallen i följande fall. Kontakta din administratör för ytterligare information om Användarautentisering för Scanna till och funktionen användarkontroll. När Användarautentisering för Scanna till är aktiverad och funktionen användarkontroll är avaktiverad Om både Användarautentisering för Scanna till och funktionen användarkontroll är aktiverade men användarnamnen och lösenorden skiljer sig åt Tryck på [SPARA] när du har angett alla nödvändiga uppgifter. Mallen har nu registrerats och menyn som visades före registreringen visas igen. Skapande av en ny privat grupp Tryck på [MALLAR] på touchpanelen. Mallmenyn visas. Välj en grupp. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [ÖPPNA]. För att växla meny Tryck på eller. 78 Registrering av mallar

181 6 MALLAR 6.MALLAR 3 Ange nödvändig information om gruppen. NAMN: Ange gruppens namn. Displayens tangentbord visas när du trycker på den. Högst 0 tecken kan anges. Kom ihåg att ange namnet. ANV. NAMN: Ange namnet på gruppägaren om det är nödvändigt. Displayens tangentbord visas när du trycker på den. Högst 30 tecken kan anges. LÖSENORD: Mata in ett lösenord om du vill att ett lösenord skall krävas för att visa gruppen eller registrera mallar i gruppen. Displayens tangentbord visas när du trycker på den. Mata in enligt anvisningarna nedan. ) Tryck på [LÖSENORD] och ange sedan lösenordet (högst 0 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Tecknen som matas in visas med asterisker (*). ) Tryck på [BEKRÄFTA LÖSENORD] och mata sedan in lösenordet igen. 3) Tryck på [OK]. Obs! Symbolerna nedan kan inte användas. ' \ % & < > [ ] Tryck på [OK] när du har angett alla nödvändiga uppgifter. Nu har den nya gruppen registrerats och menyn som visades för registrering av mallar visas igen. 4 Tryck på knappen [FUNCTION CLEAR] på kontrollpanelen. Menyn växlar tillbaka till GRUNDMENY. Registrering av mallar 79

182 6 MALLAR Registrering av mallar i en privat grupp Ställ in alla funktioner som erfordras. Exempel: Redigeringsfunktion - marginaljustering, reproduktionsgrad - 90 %, antal kopieset - 0. Tryck på [MALLAR] på touchpanelen. Mallmenyn visas. 3 Välj önskad grupp. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [ÖPPNA]. För att växla meny Tryck på eller. 80 Registrering av mallar

183 6 MALLAR 6.MALLAR 4 Mata in lösenordet för den valda gruppen. (Gå till steg 5 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 5 Registrera en mall genom att följa steg 6 och 7 i Sid.75 Registrering av mallar i den publika mallgruppen. Registrering av mallar 8

184 6 MALLAR Hämtning av mallar När du hämtar en mall aktiveras mallens inställda funktioner automatiskt. Om funktionen automatisk start är aktiverad startar maskinen varje funktion automatiskt när du trycker på knappen för respektive mall. 3 Fyll på papper i kassetten/-erna. Placera originalet(n). Tryck på [MALLAR] på touchpanelen. Mallmenyn visas. 4 Tryck på knappen för gruppen där önskad mall är registrerad Du kan även välja grupp genom att mata in dess gruppnummer (3 siffror). För att växla meny Tryck på eller. 8 Hämtning av mallar

185 6 MALLAR 6.MALLAR 5 Mata in lösenordet när du har valt den privata gruppen. (Gå till steg 6 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 6 Tryck på knappen för den önskade mallen. För att växla meny Tryck på eller. Mallar med funktionen automatisk start aktiverad är markerade med. Om denna markering visas kan du trycka på den för att omedelbart starta funktionerna som har ställts in i mallen. 7 Mata in lösenordet för den valda mallen. (Gå till steg 8 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. Hämtning av mallar 83

186 6 MALLAR 8 Kontrollera att meddelandet "Uppdaterat mallens inställning" visas på touchpanelen. Meddelandet visas i ca. 3 sekunder. 9 Välj andra kopieringsfunktioner och tryck sedan på knappen [START] på kontrollpanelen. 84 Hämtning av mallar

187 6 MALLAR Ändring av data Du kan ändra data för mallar eller privata grupper som redan har registrerats, som t.ex. mallnamn, användarnamn, lösenord och inställning av funktionen automatisk start. Obs! Data i den publika mallgruppen kan ändras i menyn TopAccess. Detta kan dock inte göras från kontrollpanelen. För information om hur data ändras i menyn TopAccess, läs TopAccess Guide. Ändring av data för privat grupp Välj önskad grupp i mallmenyn. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [REDIGERA]. För att växla meny Tryck på eller. Mata in lösenordet för den valda gruppen. (Gå till steg 3 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 3 4 Ändra data genom att följa steg 3 på Sid.78 Skapande av en ny privat grupp. Tryck på knappen [FUNCTION CLEAR] på kontrollpanelen. Menyn växlar tillbaka till GRUNDMENY. Ändring av data 85

188 6 MALLAR Ändring av malldata Välj grupp i mallmenyn där önskad mall är registrerad. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [ÖPPNA]. För att växla meny Tryck på eller. Ange lösenordet enligt nedan och tryck sedan på [OK]. Om den publika mallgruppen har valts: Tryck på [LÖSENORD] och ange sedan administratörslösenordet (6 till 64 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Om en privat grupp har valts: Tryck på [LÖSENORD] och ange sedan lösenordet (högst 0 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Gå till steg 3 om inget lösenord har ställts in. 86 Ändring av data

189 6 MALLAR 6.MALLAR 3 Välj önskad mall. ) Tryck på knappen för motsvarande mall. ) Tryck på [REDIGERA]. För att växla meny Tryck på eller. 4 Mata in lösenordet för den valda mallen. (Gå till steg 5 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 5 Ändra data genom att följa steg 7 på Sid.75 Registrering av mallar i den publika mallgruppen. Ändring av data 87

190 6 MALLAR Radering av grupper eller mallar Du kan radera privata grupper eller mallar som inte längre används. Om en privat grupp raderas, försvinner även alla mallar som finns i den privata gruppen. Obs! Den publika mallgruppen kan inte raderas. Radering av privata grupper Välj önskad privat grupp i mallmenyn. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [TA BORT]. För att växla meny Tryck på eller. Mata in lösenordet för den valda gruppen. (Gå till steg 3 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 88 Radering av grupper eller mallar

191 6 MALLAR 6.MALLAR 3 Tryck på [TA BORT]. Den privata gruppen har raderats. Radering av mallar Välj grupp i mallmenyn där önskad mall är registrerad. ) Tryck på fliken [REGISTRERING]. ) Välj önskad grupp genom att trycka på dess knapp eller mata in dess gruppnummer (3 siffror). 3) Tryck på [ÖPPNA]. För att växla meny Tryck på eller. Ange lösenordet enligt nedan och tryck sedan på [OK]. Om den publika mallgruppen har valts: Tryck på [LÖSENORD] och ange sedan administratörslösenordet (6 till 64 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Radering av grupper eller mallar 89

192 6 MALLAR Om en privat grupp har valts: Tryck på [LÖSENORD] och ange sedan lösenordet (högst 0 tecken) med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. Gå till steg 3 om inget lösenord har ställts in. 3 Välj önskad mall. ) Tryck på knappen för den önskade mallen. ) Tryck på [TA BORT]. För att växla meny Tryck på eller. 4 Mata in lösenordet för den valda mallen. (Gå till steg 5 om inget lösenord har ställts in.) ) Tryck på [LÖSENORD] och ange sedan lösenordet med knapparna på touchpanelen eller med sifferknapparna på kontrollpanelen. ) Tryck på [OK]. 90 Radering av grupper eller mallar

193 6 MALLAR 6.MALLAR 5 Tryck på [TA BORT]. Mallen har raderats. Radering av grupper eller mallar 9

194

195 7.KONTROLL AV JOBBSTATUS I detta kapitel beskrivs hur du kontrollerar maskinens status och historiken över utförda kopieringsjobb samt mängden toner som finns kvar i tonerkassetterna. Kontroll av jobbstatus för kopiering Kontroll av pågående jobb eller köjobb...94 Kontroll av historik över kopieringsjobb...99 Kontroll av kassetter...0 Kontroll av mängden toner som finns kvar...0

196 7 KONTROLL AV JOBBSTATUS Kontroll av jobbstatus för kopiering Du kan kontrollera pågående jobb eller köjobb på touchpanelen. Du kan även radera, pausa eller återuppta köjobb samt ändra deras ordning. Dessutom kan du kontrollera historiken över utförda kopieringsjobb och kassetternas status samt mängden toner som finns kvar i tonerkassetterna. Obs! När maskinen hanteras med funktionen användar- eller avdelningskontroll kan du bara kontroller jobb eller status på maskinen, om du inte loggar in på maskinen. När maskinen hanteras med funktionen användarkontroll kan endast kopieringsjobb i kö raderas, pausas eller deras ordning ändras för en användare som har loggat in, och endast jobbhistoriken för sådan användare visas på listan över utskriftslogg. Om användaren har administratörsrättigheter kan dock alla kopieringsjobb i kö raderas, pausas eller deras ordning ändras, och all jobbhistorik visas på listan över utskriftslogg. Kontroll av pågående jobb eller köjobb Du kan kontrollera pågående jobb eller köjobb på touchpanelen. Tryck på [JOBBSTATUS] på touchpanelen för att visa dem. Listan över utskriftsjobb visas. (Tryck på fliken [JOBB] om flera flikmenyer visas.) Både kopierings- och utskriftsjobb visas i listan över utskriftsjobb. I listan över utskriftsjobb kan du kontrollera ikonen för jobbtypen, namnet på användaren som har skickat jobbet, datum och tid när jobbet skickades, pappersformat, antal sidor och kopieset samt status. Fem jobb visas på en sida i listan över utskriftsjobb. När du trycker på eller på touchpanelen visas föregående eller nästföljande lista. Du kan se upp till 000 jobb. Eller upp till 500 jobb när hårddisken inte har installerats. Tryck på [STÄNG] efter kontrollen. Menyn återgår till den som visades innan du tryckte på [JOBBSTATUS]. 94 Kontroll av jobbstatus för kopiering

197 7 KONTROLL AV JOBBSTATUS 7.KONTROLL AV JOBBSTATUS Radering av jobb Du kan radera jobb som du inte längre behöver skriva ut. Välj önskat jobb på listan över utskriftsjobb och tryck sedan på [TA BORT]. Du kan välja fler än ett jobb. Tryck på [TA BORT]. Jobbet har raderats. Tips Du kan inte använda listan över utskriftsjobb för att radera fax- och internetfaxjobb eller mottagningar med utskriftsjobb. Kontroll av jobbstatus för kopiering 95

198 7 KONTROLL AV JOBBSTATUS Pausa jobb Jobb med status Vänta kan ställas i kön (Pausa). Välj önskat jobb på listan över utskriftsjobb och tryck sedan på [PAUS]. Jobbet har pausats. Det pausade jobbet skrivs inte ut även om det står på tur. Utskrift av nästa jobb påbörjas. Återuppta det pausade jobbet Välj önskat jobb och tryck sedan på [FORTSÄTT]. 96 Kontroll av jobbstatus för kopiering

199 7 KONTROLL AV JOBBSTATUS 7.KONTROLL AV JOBBSTATUS Flytt av jobb Du kan ändra ordningen på köjobben genom att flytta dem i listan. Obs! Du kan endast flytta jobb från och till de jobb som har status Vänta. Välj önskat jobb i listan över utskriftsjobb och tryck sedan på [FLYTTA]. Välj positionen dit du vill flytta jobbet. (Jobbet hamnar under det valda jobbet.) Kontroll av jobbstatus för kopiering 97

200 7 KONTROLL AV JOBBSTATUS Kontroll av information om ett överhoppat jobb Det kan hända att kopieringsjobb inte utförs på grund av att det specificerade papperet eller häftklamrarna har tagit slut o.s.v. Dessa jobb avbryts och nästa jobb utförs istället (funktionen Hoppa över jobb). Kontrollera på touchpanelen hur du kan återhämta de avbrutna jobben. Finns endast tillgängligt när hårddisken har installerats. Välj det överhoppade jobbet i listan över utskriftsjobb och tryck sedan på [ÅTERHÄMTNINGSDATA]. Åtgärda orsaken till överhoppningen genom att följa instruktionerna på skärmen. Obs! Om det finns flera orsaker visas den andra orsaken när du har åtgärdat den första. Åtgärda alla orsaker i enlighet därmed. 98 Kontroll av jobbstatus för kopiering

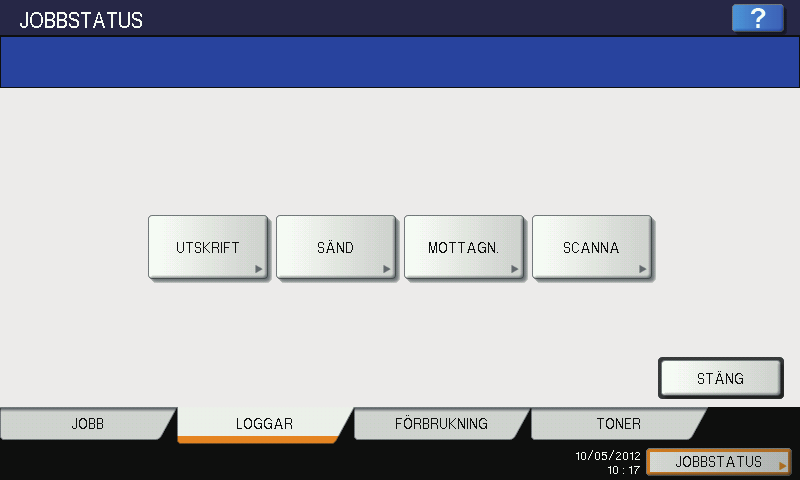

201 7 KONTROLL AV JOBBSTATUS 7.KONTROLL AV JOBBSTATUS Kontroll av historik över kopieringsjobb Du kan kontrollera historiken över utförda kopieringsjobb på touchpanelen. Tryck på [JOBBSTATUS] på touchpanelen. Tryck på fliken [LOGGAR]. 3 Tryck på [UTSKRIFT]. Listan över utskriftslogg visas. Både kopierings- och utskriftsjobb visas i listan över utskriftslogg. Kontroll av jobbstatus för kopiering 99

202 7 KONTROLL AV JOBBSTATUS I listan över utskriftslogg kan du kontrollera ikonen för jobbtypen, namnet på användaren som har utfört jobbet, datum och tid när jobbet skrevs ut, pappersformat och antal sidor eller kopieset. Fem jobb visas på en sida i listan över utskriftslogg. När du trycker på eller på touchpanelen visas föregående eller nästföljande lista. Du kan se upp till 0 jobb. Tryck på [STÄNG] efter kontrollen så att menyn går tillbaka till menyn i steg 3 och tryck sedan på [STÄNG]. Menyn återgår till den som visades innan du tryckte på [JOBBSTATUS]. 00 Kontroll av jobbstatus för kopiering

203 7 KONTROLL AV JOBBSTATUS 7.KONTROLL AV JOBBSTATUS Kontroll av kassetter Du kan kontrollera inställningen av pappersformat och -typ eller hur mycket papper som finns kvar i kassetterna. Under utskriften kan du kontrollera från vilken kassett papperet matas. Tryck på [JOBBSTATUS] på touchpanelen. Tryck på fliken [FÖRBRUKNING]. Under utskriften markeras knappen för kassetten från vilken papperet matas. Tryck på [STÄNG] efter kontrollen. Menyn återgår till den som visades innan du tryckte på [JOBBSTATUS]. När papperet i kassetten har tagit slut under utskriften blinkar [JOBBSTATUS] på touchpanelen. Tryck i detta fall på [JOBBSTATUS] så att menyn som visar utskriftsstatus visas. I denna meny blinkar även knappen för kassetten vars papper har tagit slut. Utskriften återupptas när du har fyllt på papper i denna kassett. P. Påfyllning av papper Kontroll av jobbstatus för kopiering 0

204 7 KONTROLL AV JOBBSTATUS Kontroll av mängden toner som finns kvar Du kan kontrollera ungefärlig mängd toner som finns kvar i tonerkassetten. Tryck på [JOBBSTATUS] på touchpanelen. Tryck på fliken [TONER]. Tryck på [STÄNG] efter kontrollen. Menyn återgår till den som visades innan du tryckte på [JOBBSTATUS]. 0 Kontroll av jobbstatus för kopiering
