1 A högstadie 1706 kvm B expedition 233 kvm C mellanstadie 1176 kvm D mediatek 410 kvm E trä/metallslöjd 313 kvm F textilslöjd 109 kvm G hemkunskap 225 kvm H idrott inkl exp 2488 kvm I paviljong 276 kvm J FA-hus inkl elevh. 168 kvm K skolrestaurang 458 kvm L musikhuset 331 kvm M bildhuset 185 kvm N stallbacken 606 kvm Bef utseende Situationsplan skala A3 = 1:1000 1

kvm I paviljong 276 kvm J FA-hus inkl elevh.

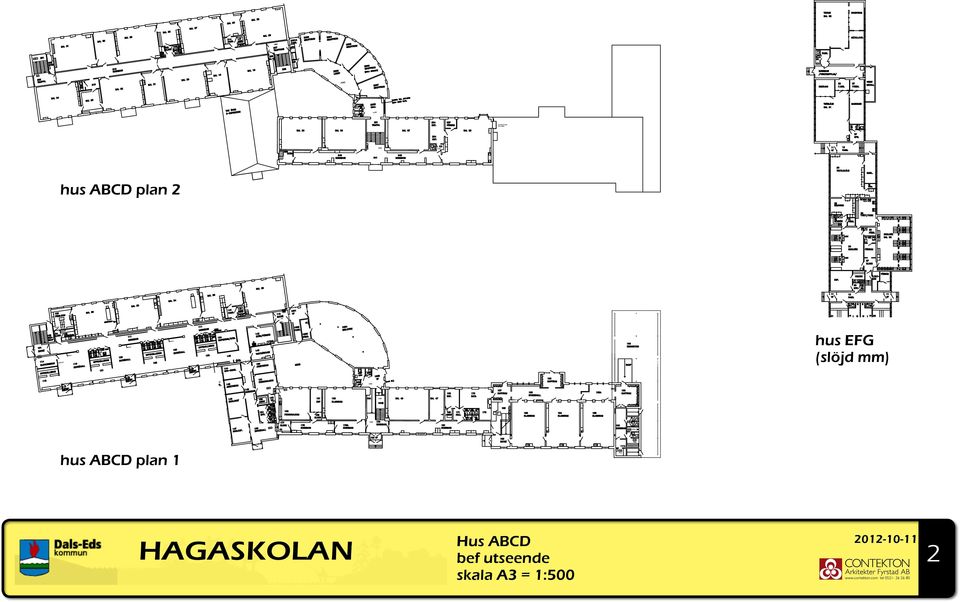

2 hus ABCD plan 2 hus EFG (slöjd mm) hus ABCD plan 1 Hus ABCD bef utseende skala A3 = 1:500 2

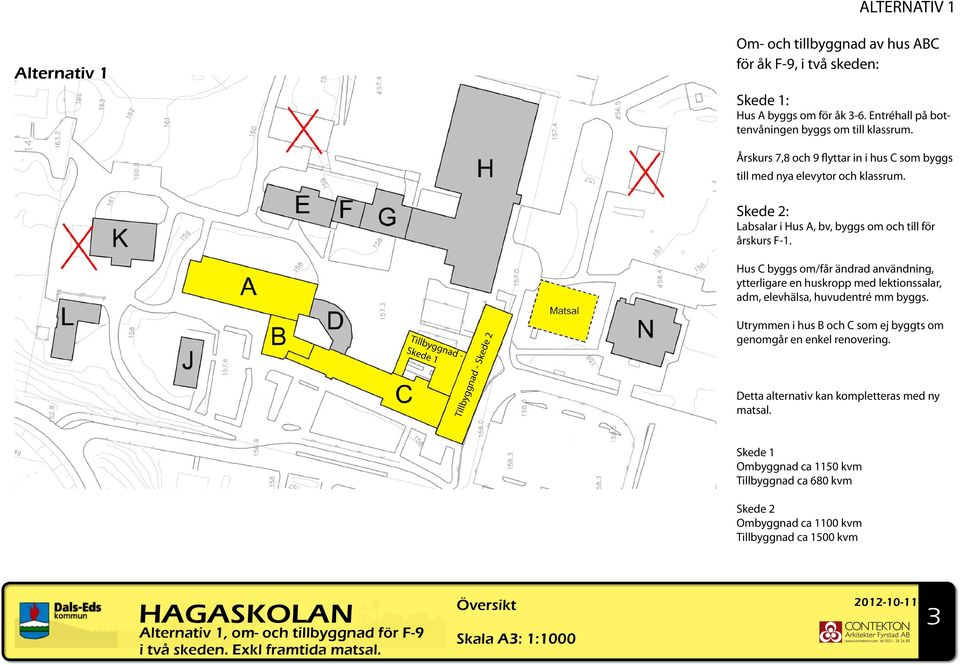

3 ALTERNATIV 1 Alternativ 1 Om- och tillbyggnad av hus ABC för åk F-9, i två skeden: Skede 1: Hus A byggs om för åk 3-6. Entréhall på bottenvåningen byggs om till klassrum. Årskurs 7,8 och 9 flyttar in i hus C som byggs till med nya elevytor och klassrum. Skede 2: Labsalar i Hus A, bv, byggs om och till för årskurs F-1. Hus C byggs om/får ändrad användning, ytterligare en huskropp med lektionssalar, adm, elevhälsa, huvudentré mm byggs. Tillbyggnad - Skede 1 Tillbyggnad - Skede 2 Utrymmen i hus B och C som ej byggts om genomgår en enkel renovering. Detta alternativ kan kompletteras med ny matsal. Skede 1 Ombyggnad ca 1150 kvm Tillbyggnad ca 680 kvm Skede 2 Ombyggnad ca 1100 kvm Tillbyggnad ca 1500 kvm Alternativ 1, om- och tillbyggnad för F-9 i två skeden. Exkl framtida matsal. Översikt Skala A3: 1:1000 3

Hus C byggs om/får ändrad användning, ytterligare en huskropp med lektionssalar, adm, elevhälsa, huvudentré mm byggs.

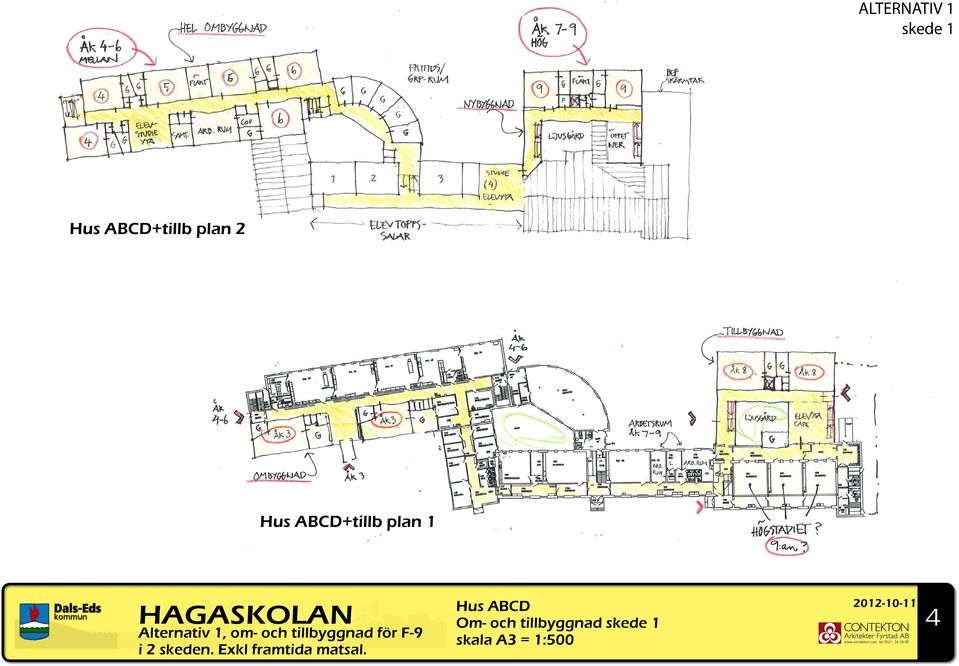

4 ALTERNATIV 1 skede 1 Hus ABCD+tillb plan 2 Hus ABCD+tillb plan 1 Alternativ 1, om- och tillbyggnad för F-9 i 2 skeden. Exkl framtida matsal. Hus ABCD Om- och tillbyggnad skede 1 skala A3 = 1:500 4

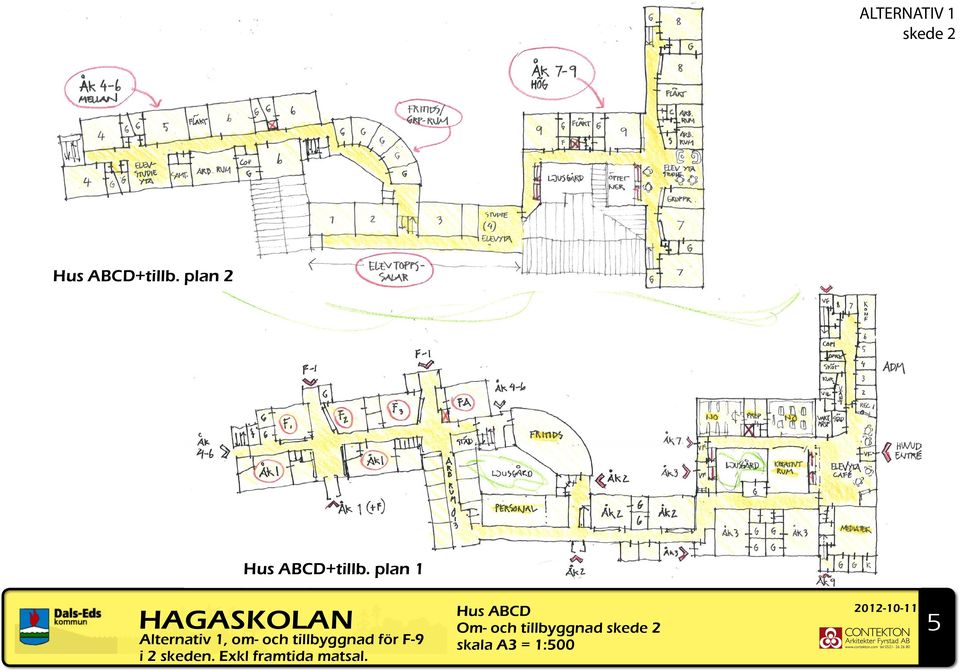

5 ALTERNATIV 1 skede 2 Hus ABCD+tillb. plan 2 Hus ABCD+tillb. plan 1 Alternativ 1, om- och tillbyggnad för F-9 i 2 skeden. Exkl framtida matsal. Hus ABCD Om- och tillbyggnad skede 2 skala A3 = 1:500 5

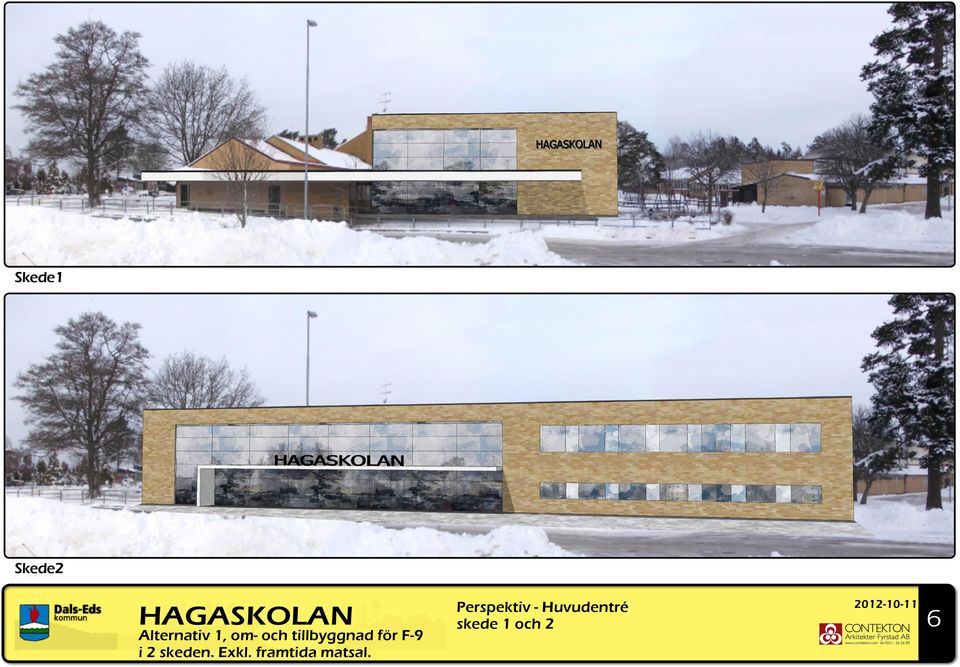

6 Skede1 Skede2 Alternativ 1, om- och tillbyggnad för F-9 i 2 skeden. Exkl. framtida matsal. Perspektiv - Huvudentré skede 1 och 2 6

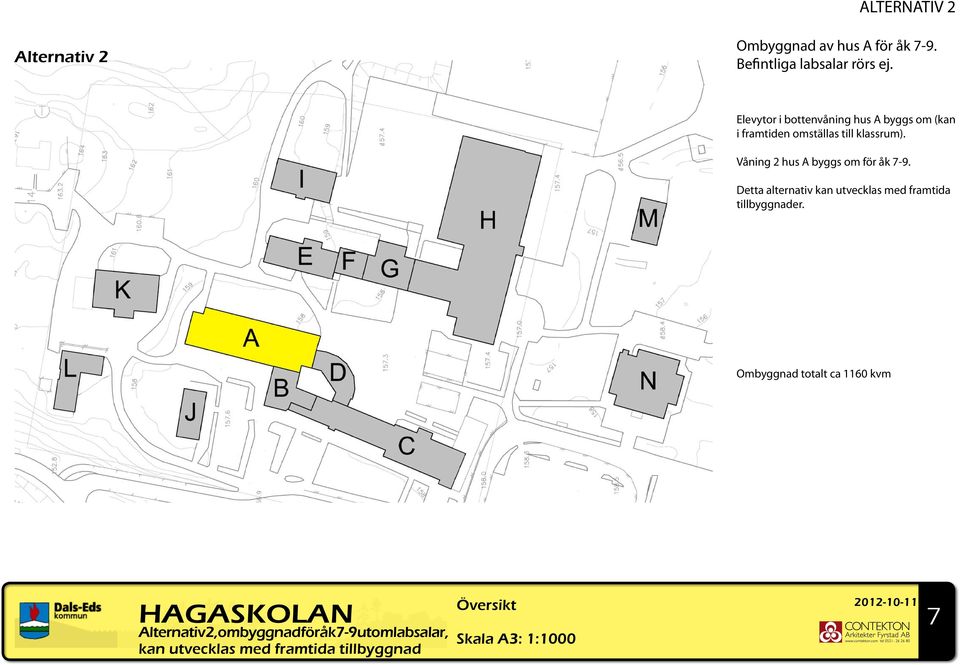

7 ALTERNATIV 2 Alternativ 2 Ombyggnad av hus A för åk 7-9. Befintliga labsalar rörs ej. Elevytor i bottenvåning hus A byggs om (kan i framtiden omställas till klassrum). Våning 2 hus A byggs om för åk 7-9. Detta alternativ kan utvecklas med framtida tillbyggnader. Ombyggnad totalt ca 1160 kvm Alternativ 2, ombyggnad för åk 7-9 utom labsalar, kan utvecklas med framtida tillbyggnad Översikt Skala A3: 1:1000 7

Våning 2 hus A byggs om för åk 7-9. Detta alternativ kan utvecklas med framtida tillbyggnader.

8 ALTERNATIV 2 Hus A, plan 2, ombyggnad Hus A, plan 1, ombyggnad Alternativ 2, ombyggnad för åk 7-9 utom labsalar, kan utvecklas med framtida tillbyggnad Hus A Ombyggnad Skala A3: 1:250 8

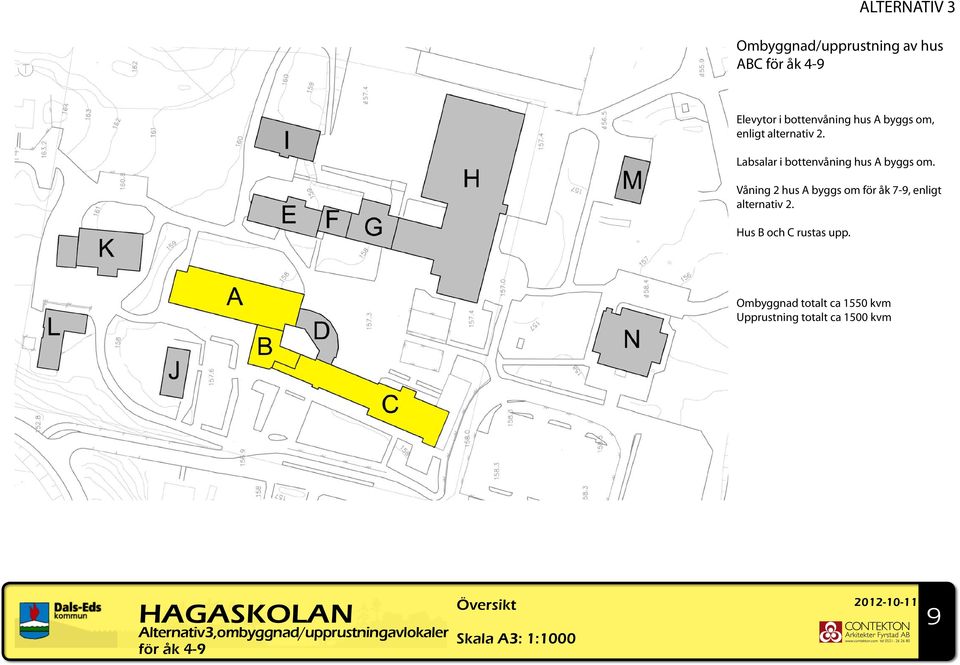

9 ALTERNATIV 3 Ombyggnad/upprustning av hus ABC för åk 4-9 Elevytor i bottenvåning hus A byggs om, enligt alternativ 2. Labsalar i bottenvåning hus A byggs om. Våning 2 hus A byggs om för åk 7-9, enligt alternativ 2. Hus B och C rustas upp. Ombyggnad totalt ca 1550 kvm Upprustning totalt ca 1500 kvm Alternativ3,ombyggnad/upprustningavlokaler för åk 4-9 Översikt Skala A3: 1:1000 9

Våning 2 hus A byggs om för åk 7-9, enligt alternativ 2. Hus B och C rustas upp.

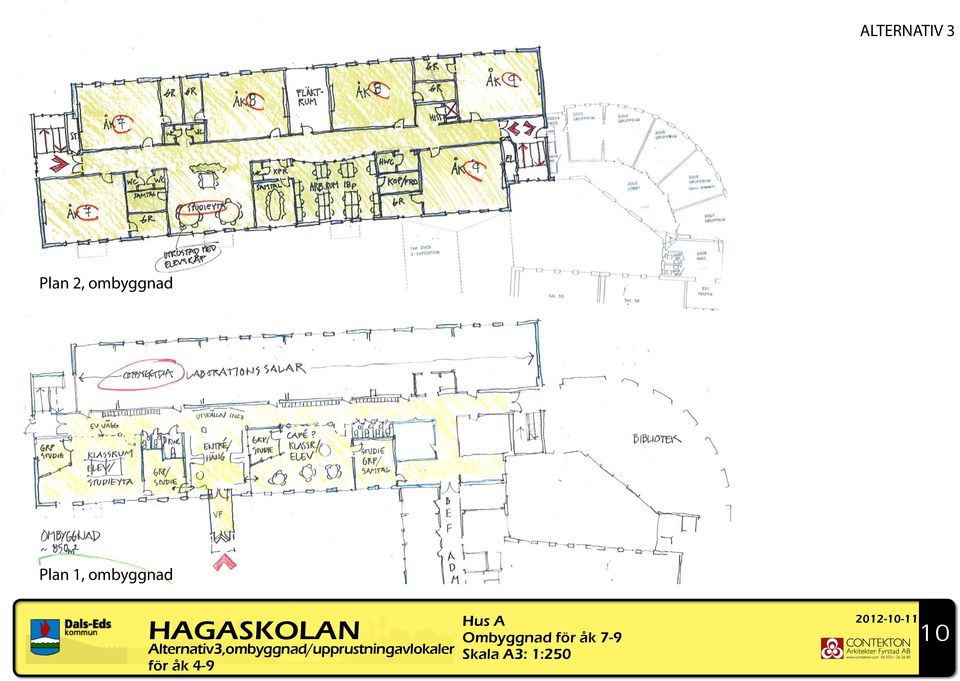

10 ALTERNATIV 3 Plan 2, ombyggnad Plan 1, ombyggnad Alternativ3,ombyggnad/upprustningavlokaler för åk 4-9 Hus A Ombyggnad för åk 7-9 Skala A3: 1:250 10

11 ALTERNATIV 3 Plan 2, upprustning Plan 1, upprustning Alternativ3,ombyggnad/upprustningavlokaler för åk 4-9 Hus C Upprustning för åk 4-6 Skala A3: 1:250 11

12 ALTERNATIV 4 Om- och tillbyggnad av hus ABC för åk F-9, samt ny matsal. Enligt alternativ 1, men genomförs i en etapp: Hus A byggs om för åk F-6. Entréhall och labsalar på bottenvåningen byggs om till klassrum. Årskurs 7,8 och 9 flyttar in i hus C som byggs till med nya elevytor, klassrum, labsalar, adm, elevhälsa, huvudentré mm. De salar i hus B och C som ej byggs om genomgår en enkel renovering. Ny matsal byggs. Hus I (paviljong) rivs. Ombyggnad ca 2250 kvm Tillbyggnad ca 2180 kvm + matsal 500 kvm Tillval: Hus M (bildsal) rivs, bildundervisning flyttas till hus K som byggs om för ändamålet. Befintlig tillbyggnad på hus K rivs. Alternativ 4, om- och tillbyggnad för F-9 inkl. matsal Översikt Skisser se alt 1, fullt utbyggt inkl matsal Skala A3: 1:

De salar i hus B och C som ej byggs om genomgår en enkel renovering. Ny matsal byggs. Hus I (paviljong) rivs.

13 ALTERNATIV 5 Ombyggnad/upprustning av hus A för åk 4-9. Ombyggnad/upprustning av hus EFG - slöjd och hemkunskap. Elevytor i bottenvåning hus A byggs om, enligt alternativ 2. Labsalar i bottenvåning hus A byggs om. Våning 2 hus A byggs om för åk 7-9, enligt alternativ 2. Hus B och C rustas upp. Hus EFG byggs om för lokaler för textilslöjd, trä- och metallslöjd samt hemkunksap. Lokalerna får nya entréer som är tillgänglighetsanpassade. Ombyggnad totalt ca 2200 kvm Upprustningca 1550 kvm Alternativ 5, ombyggnad för åk 4-9 samt slöjd och hemkunskap Översikt skala A3 = 1:
