1 PRODUKTKATALOG MILJÖ

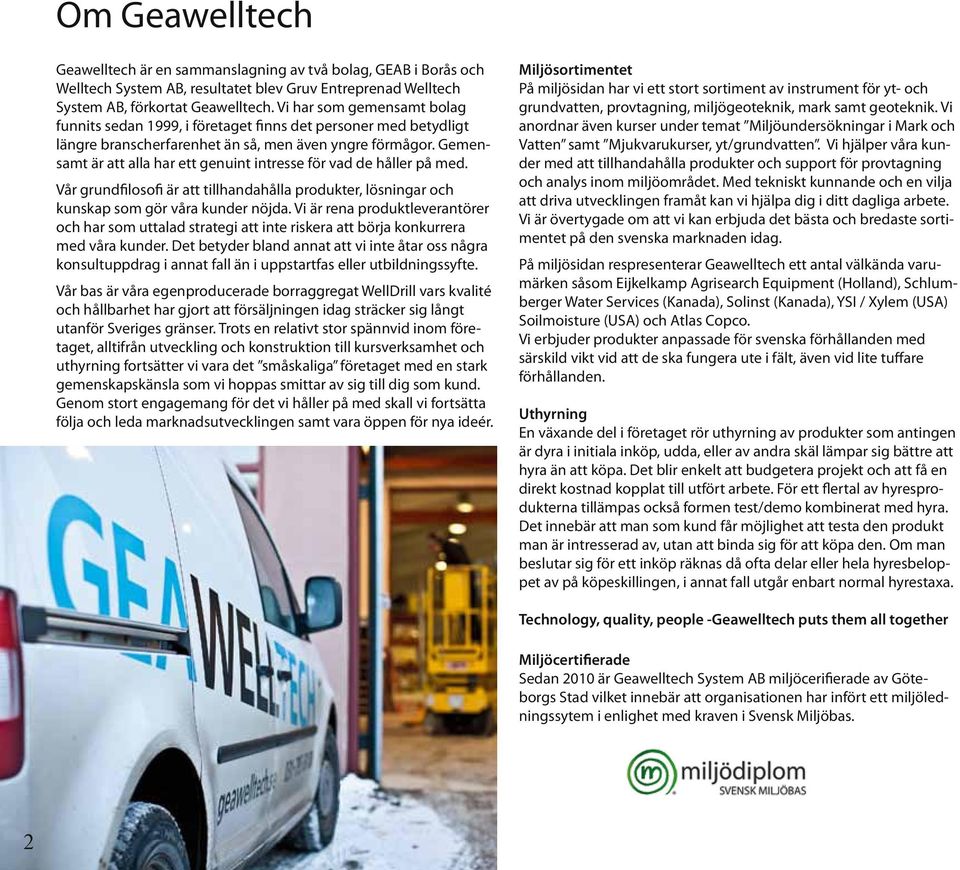

2 Om Geawelltech Geawelltech är en sammanslagning av två bolag, GEAB i Borås och Welltech System AB, resultatet blev Gruv Entreprenad Welltech System AB, förkortat Geawelltech. Vi har som gemensamt bolag funnits sedan 1999, i företaget finns det personer med betydligt längre branscherfarenhet än så, men även yngre förmågor. Gemensamt är att alla har ett genuint intresse för vad de håller på med. Vår grundfilosofi är att tillhandahålla produkter, lösningar och kunskap som gör våra kunder nöjda. Vi är rena produktleverantörer och har som uttalad strategi att inte riskera att börja konkurrera med våra kunder. Det betyder bland annat att vi inte åtar oss några konsultuppdrag i annat fall än i uppstartfas eller utbildningssyfte. Vår bas är våra egenproducerade borraggregat WellDrill vars kvalité och hållbarhet har gjort att försäljningen idag sträcker sig långt utanför Sveriges gränser. Trots en relativt stor spännvid inom företaget, alltifrån utveckling och konstruktion till kursverksamhet och uthyrning fortsätter vi vara det småskaliga företaget med en stark gemenskapskänsla som vi hoppas smittar av sig till dig som kund. Genom stort engagemang för det vi håller på med skall vi fortsätta följa och leda marknadsutvecklingen samt vara öppen för nya ideér. Miljösortimentet På miljösidan har vi ett stort sortiment av instrument för yt- och grundvatten, provtagning, miljögeoteknik, mark samt geoteknik. Vi anordnar även kurser under temat Miljöundersökningar i Mark och Vatten samt Mjukvarukurser, yt/grundvatten. Vi hjälper våra kunder med att tillhandahålla produkter och support för provtagning och analys inom miljöområdet. Med tekniskt kunnande och en vilja att driva utvecklingen framåt kan vi hjälpa dig i ditt dagliga arbete. Vi är övertygade om att vi kan erbjuda det bästa och bredaste sortimentet på den svenska marknaden idag. På miljösidan respresenterar Geawelltech ett antal välkända varumärken såsom Eijkelkamp Agrisearch Equipment (Holland), Schlumberger Water Services (Kanada), Solinst (Kanada), YSI / Xylem (USA) Soilmoisture (USA) och Atlas Copco. Vi erbjuder produkter anpassade för svenska förhållanden med särskild vikt vid att de ska fungera ute i fält, även vid lite tuffare förhållanden. Uthyrning En växande del i företaget rör uthyrning av produkter som antingen är dyra i initiala inköp, udda, eller av andra skäl lämpar sig bättre att hyra än att köpa. Det blir enkelt att budgetera projekt och att få en direkt kostnad kopplat till utfört arbete. För ett flertal av hyresprodukterna tillämpas också formen test/demo kombinerat med hyra. Det innebär att man som kund får möjlighet att testa den produkt man är intresserad av, utan att binda sig för att köpa den. Om man beslutar sig för ett inköp räknas då ofta delar eller hela hyresbeloppet av på köpeskillingen, i annat fall utgår enbart normal hyrestaxa. Technology, quality, people -Geawelltech puts them all together Miljöcertifierade Sedan 2010 är Geawelltech System AB miljöcerifierade av Göteborgs Stad vilket innebär att organisationen har infört ett miljöledningssytem i enlighet med kraven i Svensk Miljöbas. 2

3 Geawelltech System AB Växel: Försäljning Miljö: Försäljning Borrning: Leverans- & besöksadress: Jons Väg 19A, Jonsered Borrcenter AB Växel: Leverans- & besöksadress: Skyttbrinksvägen 26, Tumba Kontaktpersoner Miljö David Haag Calle Wernestad Försäljning och Ordermottagning Marcus Johansson Stefan Johansson Örjan Haag Lars Boox Peter Gustafsson Utveckling och konstruktion, maskiner: Urban Karlsson Johan Aldenbrand

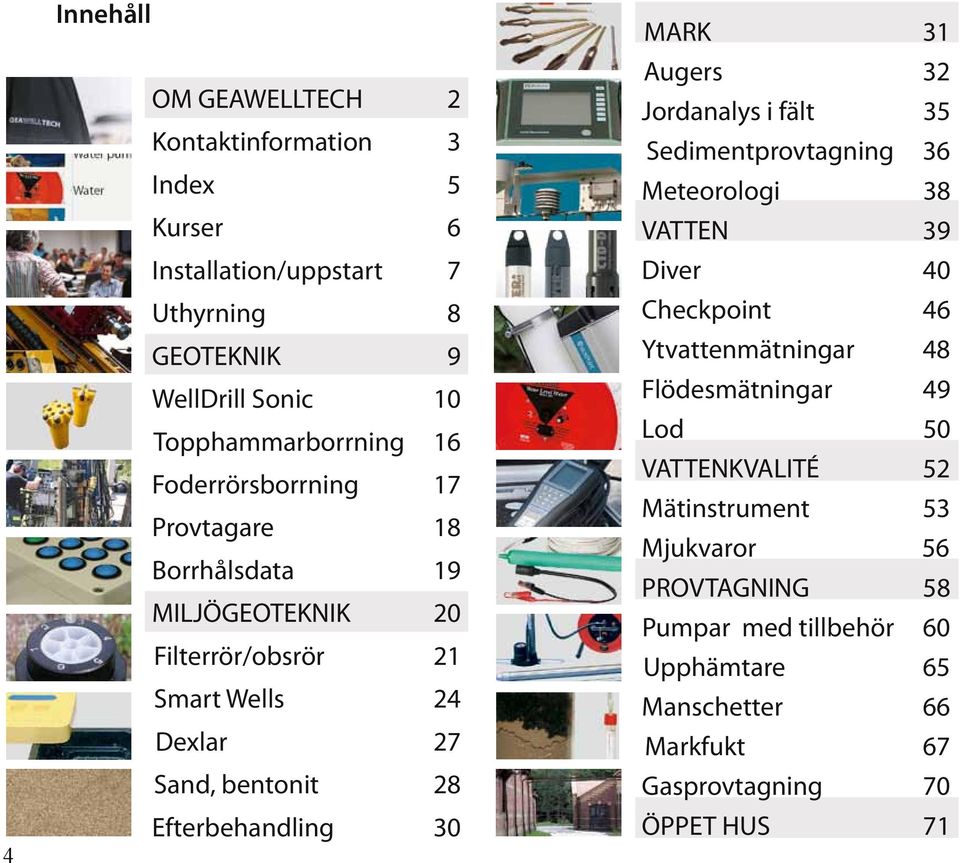

4 4 Innehåll OM GEAWELLTECH 2 Kontaktinformation 3 Index 5 Kurser 6 Installation/uppstart 7 Uthyrning 8 GEOTEKNIK 9 WellDrill Sonic 10 Topphammarborrning 16 Foderrörsborrning 17 Provtagare 18 Borrhålsdata 19 MILJÖGEOTEKNIK 20 Filterrör/obsrör 21 Smart Wells 24 Dexlar 27 Sand, bentonit 28 Efterbehandling 30 MARK 31 Augers 32 Jordanalys i fält 35 Sedimentprovtagning 36 Meteorologi 38 VATTEN 39 Diver 40 Checkpoint 46 Ytvattenmätningar 48 Flödesmätningar 49 Lod 50 VATTENKVALITÉ 52 Mätinstrument 53 Mjukvaror 56 PROVTAGNING 58 Pumpar med tillbehör 60 Upphämtare 65 Manschetter 66 Markfukt 67 Gasprovtagning 70 ÖPPET HUS 71

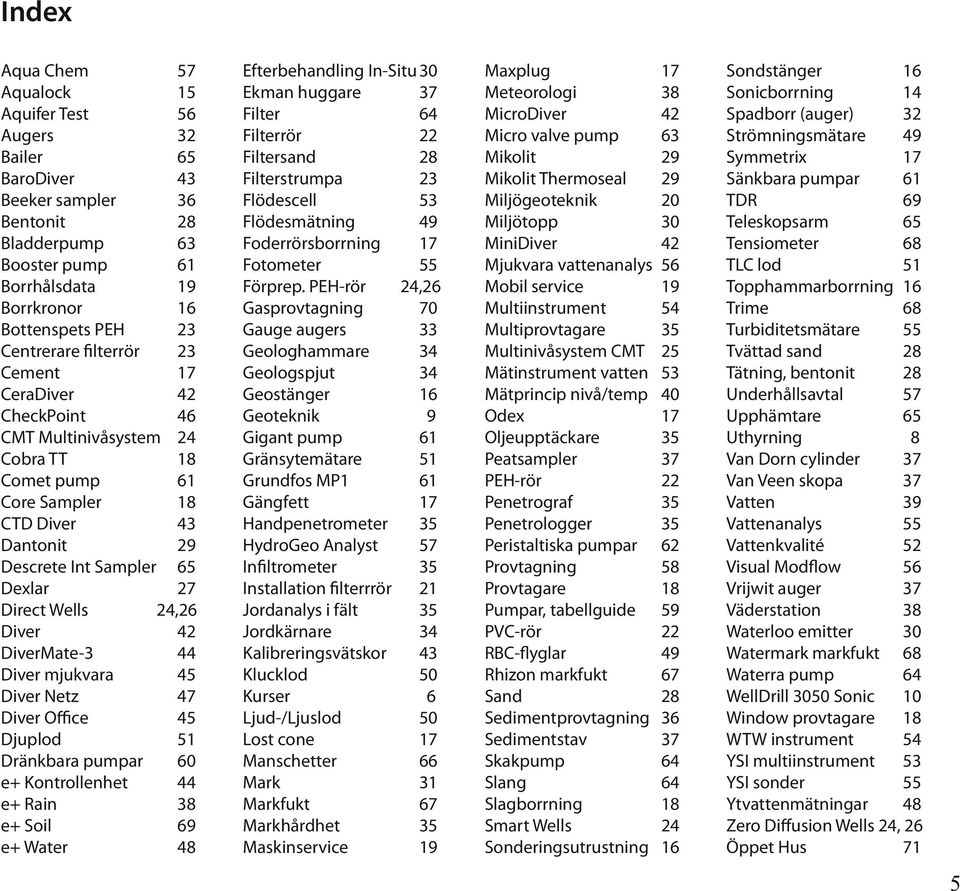

5 Index Aqua Chem 57 Aqualock 15 Aquifer Test 56 Augers 32 Bailer 65 BaroDiver 43 Beeker sampler 36 Bentonit 28 Bladderpump 63 Booster pump 61 Borrhålsdata 19 Borrkronor 16 Bottenspets PEH 23 Centrerare filterrör 23 Cement 17 CeraDiver 42 CheckPoint 46 CMT Multinivåsystem 24 Cobra TT 18 Comet pump 61 Core Sampler 18 CTD Diver 43 Dantonit 29 Descrete Int Sampler 65 Dexlar 27 Direct Wells 24,26 Diver 42 DiverMate-3 44 Diver mjukvara 45 Diver Netz 47 Diver Office 45 Djuplod 51 Dränkbara pumpar 60 e+ Kontrollenhet 44 e+ Rain 38 e+ Soil 69 e+ Water 48 Efterbehandling In-Situ 30 Ekman huggare 37 Filter 64 Filterrör 22 Filtersand 28 Filterstrumpa 23 Flödescell 53 Flödesmätning 49 Foderrörsborrning 17 Fotometer 55 Förprep. PEH-rör 24,26 Gasprovtagning 70 Gauge augers 33 Geologhammare 34 Geologspjut 34 Geostänger 16 Geoteknik 9 Gigant pump 61 Gränsytemätare 51 Grundfos MP1 61 Gängfett 17 Handpenetrometer 35 HydroGeo Analyst 57 Infiltrometer 35 Installation filterrrör 21 Jordanalys i fält 35 Jordkärnare 34 Kalibreringsvätskor 43 Klucklod 50 Kurser 6 Ljud-/Ljuslod 50 Lost cone 17 Manschetter 66 Mark 31 Markfukt 67 Markhårdhet 35 Maskinservice 19 Maxplug 17 Meteorologi 38 MicroDiver 42 Micro valve pump 63 Mikolit 29 Mikolit Thermoseal 29 Miljögeoteknik 20 Miljötopp 30 MiniDiver 42 Mjukvara vattenanalys 56 Mobil service 19 Multiinstrument 54 Multiprovtagare 35 Multinivåsystem CMT 25 Mätinstrument vatten 53 Mätprincip nivå/temp 40 Odex 17 Oljeupptäckare 35 Peatsampler 37 PEH-rör 22 Penetrograf 35 Penetrologger 35 Peristaltiska pumpar 62 Provtagning 58 Provtagare 18 Pumpar, tabellguide 59 PVC-rör 22 RBC-flyglar 49 Rhizon markfukt 67 Sand 28 Sedimentprovtagning 36 Sedimentstav 37 Skakpump 64 Slang 64 Slagborrning 18 Smart Wells 24 Sonderingsutrustning 16 Sondstänger 16 Sonicborrning 14 Spadborr (auger) 32 Strömningsmätare 49 Symmetrix 17 Sänkbara pumpar 61 TDR 69 Teleskopsarm 65 Tensiometer 68 TLC lod 51 Topphammarborrning 16 Trime 68 Turbiditetsmätare 55 Tvättad sand 28 Tätning, bentonit 28 Underhållsavtal 57 Upphämtare 65 Uthyrning 8 Van Dorn cylinder 37 Van Veen skopa 37 Vatten 39 Vattenanalys 55 Vattenkvalité 52 Visual Modflow 56 Vrijwit auger 37 Väderstation 38 Waterloo emitter 30 Watermark markfukt 68 Waterra pump 64 WellDrill 3050 Sonic 10 Window provtagare 18 WTW instrument 54 YSI multiinstrument 53 YSI sonder 55 Ytvattenmätningar 48 Zero Diffusion Wells 24, 26 Öppet Hus 71 5

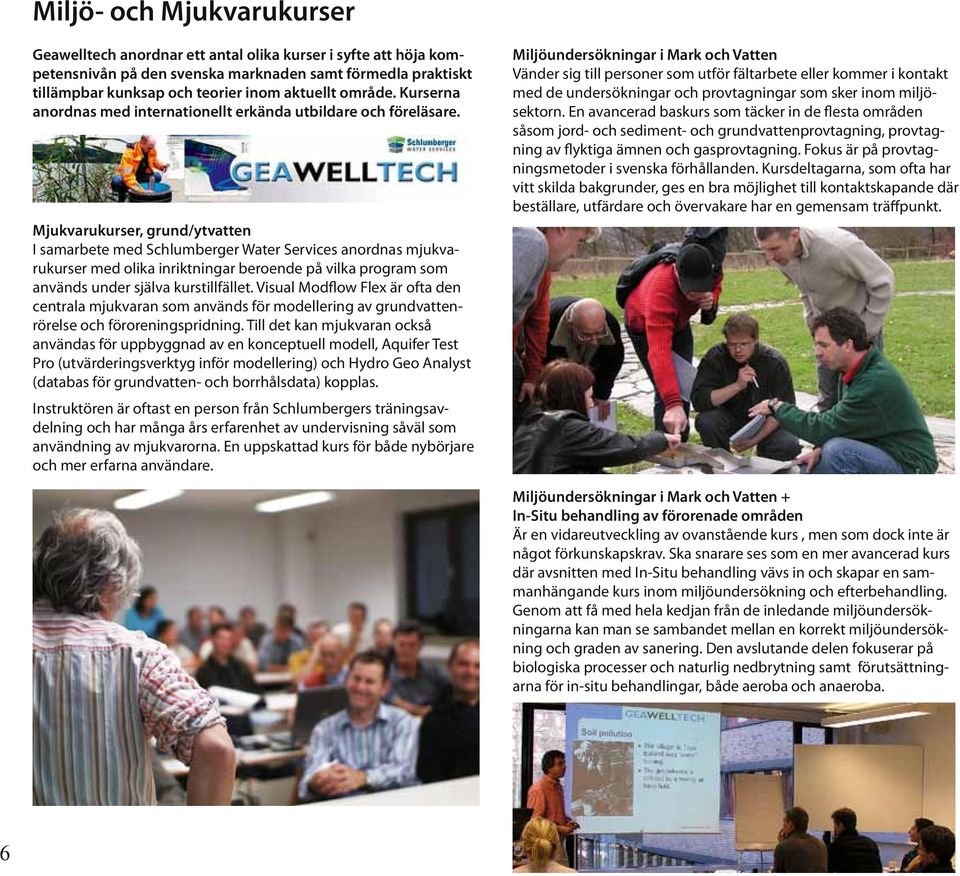

6 Miljö- och Mjukvarukurser Geawelltech anordnar ett antal olika kurser i syfte att höja kompetensnivån på den svenska marknaden samt förmedla praktiskt tillämpbar kunksap och teorier inom aktuellt område. Kurserna anordnas med internationellt erkända utbildare och föreläsare. Mjukvarukurser, grund/ytvatten I samarbete med Schlumberger Water Services anordnas mjukvarukurser med olika inriktningar beroende på vilka program som används under själva kurstillfället. Visual Modflow Flex är ofta den centrala mjukvaran som används för modellering av grundvattenrörelse och föroreningspridning. Till det kan mjukvaran också användas för uppbyggnad av en konceptuell modell, Aquifer Test Pro (utvärderingsverktyg inför modellering) och Hydro Geo Analyst (databas för grundvatten- och borrhålsdata) kopplas. Instruktören är oftast en person från Schlumbergers träningsavdelning och har många års erfarenhet av undervisning såväl som användning av mjukvarorna. En uppskattad kurs för både nybörjare och mer erfarna användare. Miljöundersökningar i Mark och Vatten Vänder sig till personer som utför fältarbete eller kommer i kontakt med de undersökningar och provtagningar som sker inom miljösektorn. En avancerad baskurs som täcker in de flesta områden såsom jord- och sediment- och grundvattenprovtagning, provtagning av flyktiga ämnen och gasprovtagning. Fokus är på provtagningsmetoder i svenska förhållanden. Kursdeltagarna, som ofta har vitt skilda bakgrunder, ges en bra möjlighet till kontaktskapande där beställare, utfärdare och övervakare har en gemensam träffpunkt. Miljöundersökningar i Mark och Vatten + In-Situ behandling av förorenade områden Är en vidareutveckling av ovanstående kurs, men som dock inte är något förkunskapskrav. Ska snarare ses som en mer avancerad kurs där avsnitten med In-Situ behandling vävs in och skapar en sammanhängande kurs inom miljöundersökning och efterbehandling. Genom att få med hela kedjan från de inledande miljöundersökningarna kan man se sambandet mellan en korrekt miljöundersökning och graden av sanering. Den avslutande delen fokuserar på biologiska processer och naturlig nedbrytning samt förutsättningarna för in-situ behandlingar, både aeroba och anaeroba. 6

7 Installation, Service och Uppstart Utbildning av köpt utrustning ingår ALLTID Då du köper utrustning från oss ingår alltid utbildning och genomgång av inköpt eller hyrt material i våra lokaler i Jonsered, oavsett storlek på ordern. Vid de tillfällen då du hellre önskar uppstart på plats eller i egna lokaler är vi alltid öppna för sådana lösningar, oftast tillkommer då rese- och eventuell boendekostnad. Uppstart vid nyköp av maskiner Vid köp av ett borraggregat WellDrill ingår alltid 3 dagars genomgång och uppsart på plats i priset. En av anledningarna till att vi inte nöjer oss med att göra det vid utleverans i våra lokaler är att vi vill ut på fältet i operatörens lokala omgivning. Förutom att det uppskattas av kunden innebär det också mindre uppstartsproblem med felsökning och frågor som kan vara svåra att svara på över telefon som följd. Service, garantiåtaganden och kalibrering Geawelltech är alltid kontaktytan gentemot dig som kund oavsett märke på produkten vi saluför. Det gäller alla typer av frågor inom service, underhåll och garanti på produkterna. Mycket service klarar vi av själva och för ett flertal produkter är vi auktoriserad servicepartner. De gånger vi behöver skicka vidare produkten till producenten arrangerarar vi leverans och hantering så att du som kund själv slipper stå med problemet. För främst multiinstrumenten erbjuder vi kalibering och genomgång där vi skickar med certifikat på genomfört arbete. På det kan man tydligt utläsa att instrumentet faktiskt klarade de gränsvärden som satts upp. Dessa certifikat skickas per automatik med hyresinstrumenten och ingår i hyrespriset. 7

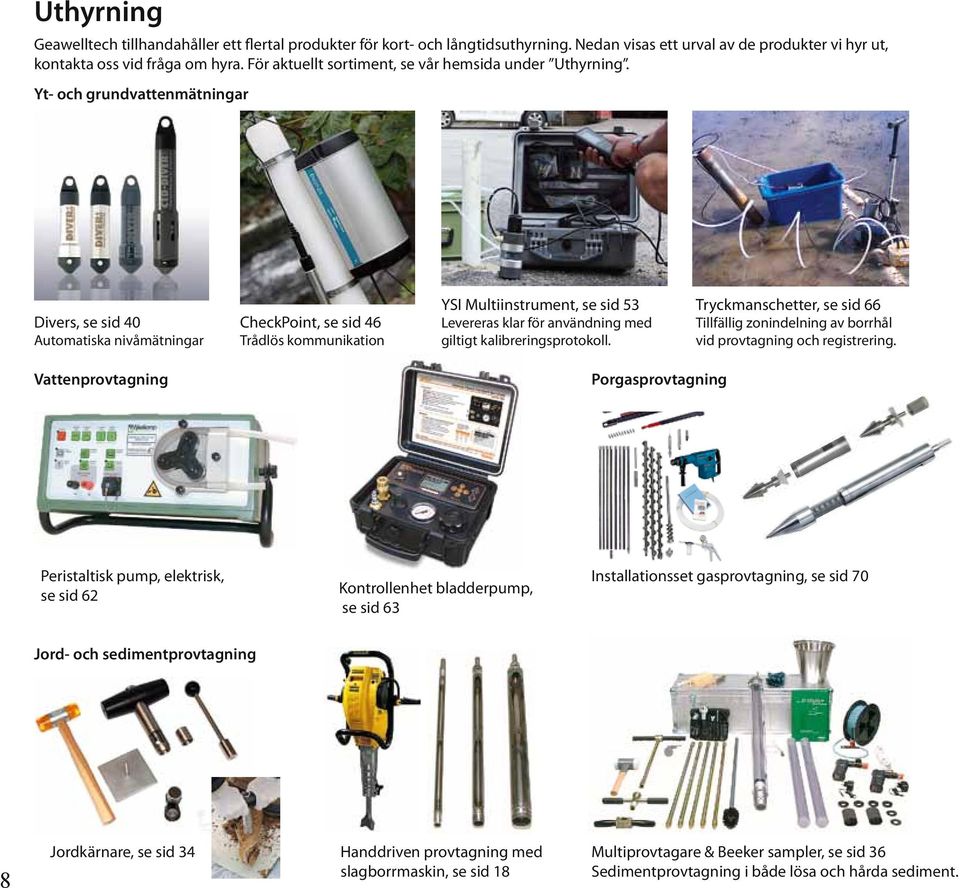

8 Uthyrning Geawelltech tillhandahåller ett flertal produkter för kort- och långtidsuthyrning. Nedan visas ett urval av de produkter vi hyr ut, kontakta oss vid fråga om hyra. För aktuellt sortiment, se vår hemsida under Uthyrning. Yt- och grundvattenmätningar Divers, se sid 40 Automatiska nivåmätningar CheckPoint, se sid 46 Trådlös kommunikation YSI Multiinstrument, se sid 53 Levereras klar för användning med giltigt kalibreringsprotokoll. Tryckmanschetter, se sid 66 Tillfällig zonindelning av borrhål vid provtagning och registrering. Vattenprovtagning Porgasprovtagning Peristaltisk pump, elektrisk, se sid 62 Kontrollenhet bladderpump, se sid 63 Installationsset gasprovtagning, se sid 70 Jord- och sedimentprovtagning 8 Jordkärnare, se sid 34 Handdriven provtagning med slagborrmaskin, se sid 18 Multiprovtagare & Beeker sampler, se sid 36 Sedimentprovtagning i både lösa och hårda sediment.

9 Geoteknik 9

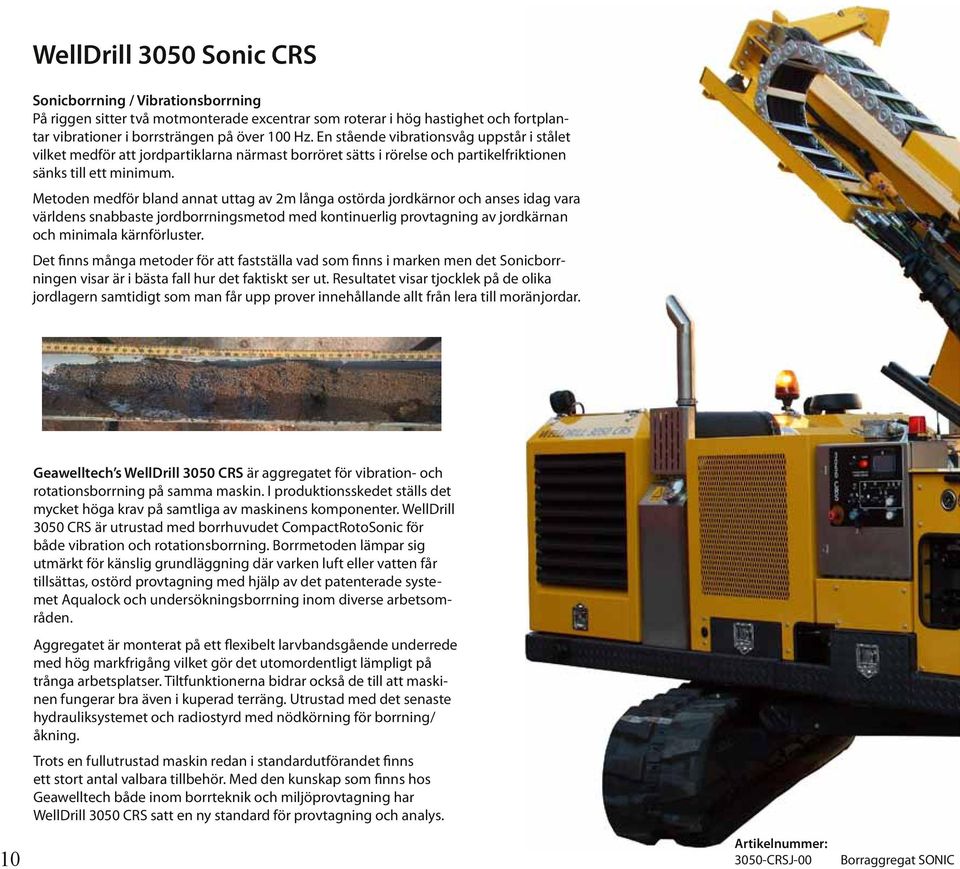

10 WellDrill 3050 Sonic CRS Sonicborrning / Vibrationsborrning På riggen sitter två motmonterade excentrar som roterar i hög hastighet och fortplantar vibrationer i borrsträngen på över 100 Hz. En stående vibrationsvåg uppstår i stålet vilket medför att jordpartiklarna närmast borröret sätts i rörelse och partikelfriktionen sänks till ett minimum. Metoden medför bland annat uttag av 2m långa ostörda jordkärnor och anses idag vara världens snabbaste jordborrningsmetod med kontinuerlig provtagning av jordkärnan och minimala kärnförluster. Det finns många metoder för att fastställa vad som finns i marken men det Sonicborrningen visar är i bästa fall hur det faktiskt ser ut. Resultatet visar tjocklek på de olika jordlagern samtidigt som man får upp prover innehållande allt från lera till moränjordar. Geawelltech s WellDrill 3050 CRS är aggregatet för vibration- och rotationsborrning på samma maskin. I produktionsskedet ställs det mycket höga krav på samtliga av maskinens komponenter. WellDrill 3050 CRS är utrustad med borrhuvudet CompactRotoSonic för både vibration och rotationsborrning. Borrmetoden lämpar sig utmärkt för känslig grundläggning där varken luft eller vatten får tillsättas, ostörd provtagning med hjälp av det patenterade systemet Aqualock och undersökningsborrning inom diverse arbetsområden. Aggregatet är monterat på ett flexibelt larvbandsgående underrede med hög markfrigång vilket gör det utomordentligt lämpligt på trånga arbetsplatser. Tiltfunktionerna bidrar också de till att maskinen fungerar bra även i kuperad terräng. Utrustad med det senaste hydrauliksystemet och radiostyrd med nödkörning för borrning/ åkning. Trots en fullutrustad maskin redan i standardutförandet finns ett stort antal valbara tillbehör. Med den kunskap som finns hos Geawelltech både inom borrteknik och miljöprovtagning har WellDrill 3050 CRS satt en ny standard för provtagning och analys CRSJ-00 Borraggregat SONIC

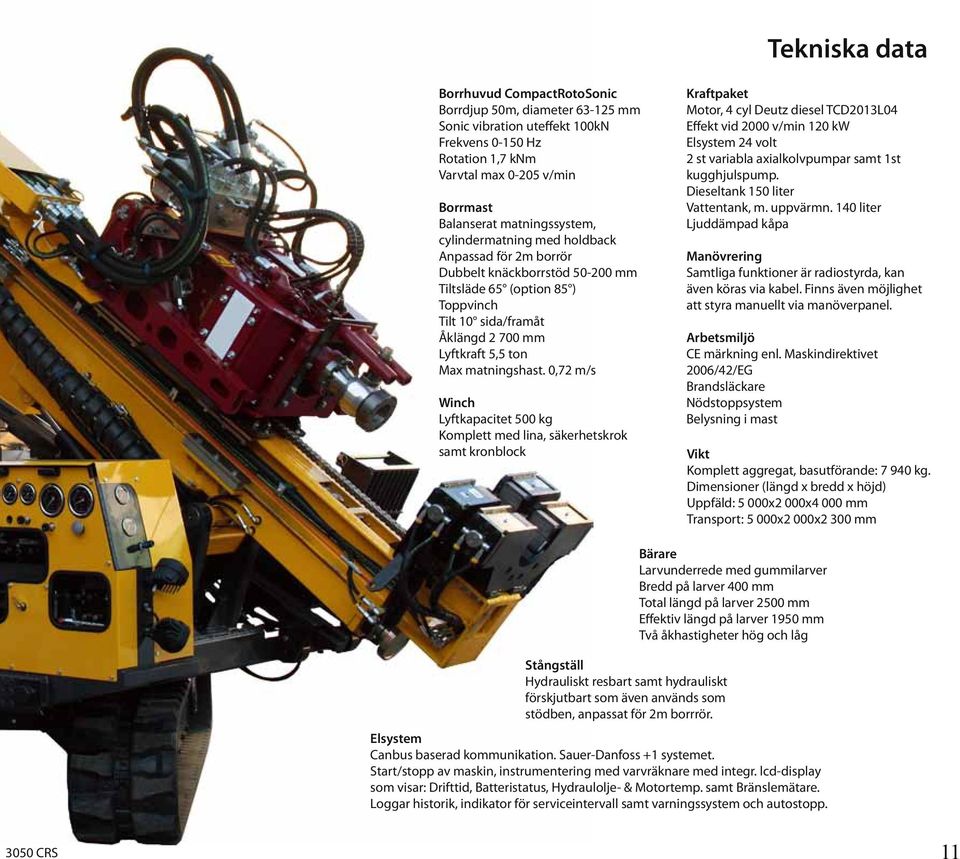

11 Tekniska data Borrhuvud CompactRotoSonic Borrdjup 50m, diameter mm Sonic vibration uteffekt 100kN Frekvens Hz Rotation 1,7 knm Varvtal max v/min Borrmast Balanserat matningssystem, cylindermatning med holdback Anpassad för 2m borrör Dubbelt knäckborrstöd mm Tiltsläde 65 (option 85 ) Toppvinch Tilt 10 sida/framåt Åklängd mm Lyftkraft 5,5 ton Max matningshast. 0,72 m/s Winch Lyftkapacitet 500 kg Komplett med lina, säkerhetskrok samt kronblock Kraftpaket Motor, 4 cyl Deutz diesel TCD2013L04 Effekt vid 2000 v/min 120 kw Elsystem 24 volt 2 st variabla axialkolvpumpar samt 1st kugghjulspump. Dieseltank 150 liter Vattentank, m. uppvärmn. 140 liter Ljuddämpad kåpa Manövrering Samtliga funktioner är radiostyrda, kan även köras via kabel. Finns även möjlighet att styra manuellt via manöverpanel. Arbetsmiljö CE märkning enl. Maskindirektivet 2006/42/EG Brandsläckare Nödstoppsystem Belysning i mast Vikt Komplett aggregat, basutförande: kg. Dimensioner (längd x bredd x höjd) Uppfäld: 5 000x2 000x4 000 mm Transport: 5 000x2 000x2 300 mm Stångställ Hydrauliskt resbart samt hydrauliskt förskjutbart som även används som stödben, anpassat för 2m borrrör. Bärare Larvunderrede med gummilarver Bredd på larver 400 mm Total längd på larver 2500 mm Effektiv längd på larver 1950 mm Två åkhastigheter hög och låg Elsystem Canbus baserad kommunikation. Sauer-Danfoss +1 systemet. Start/stopp av maskin, instrumentering med varvräknare med integr. lcd-display som visar: Drifttid, Batteristatus, Hydraulolje- & Motortemp. samt Bränslemätare. Loggar historik, indikator för serviceintervall samt varningssystem och autostopp CRS 11

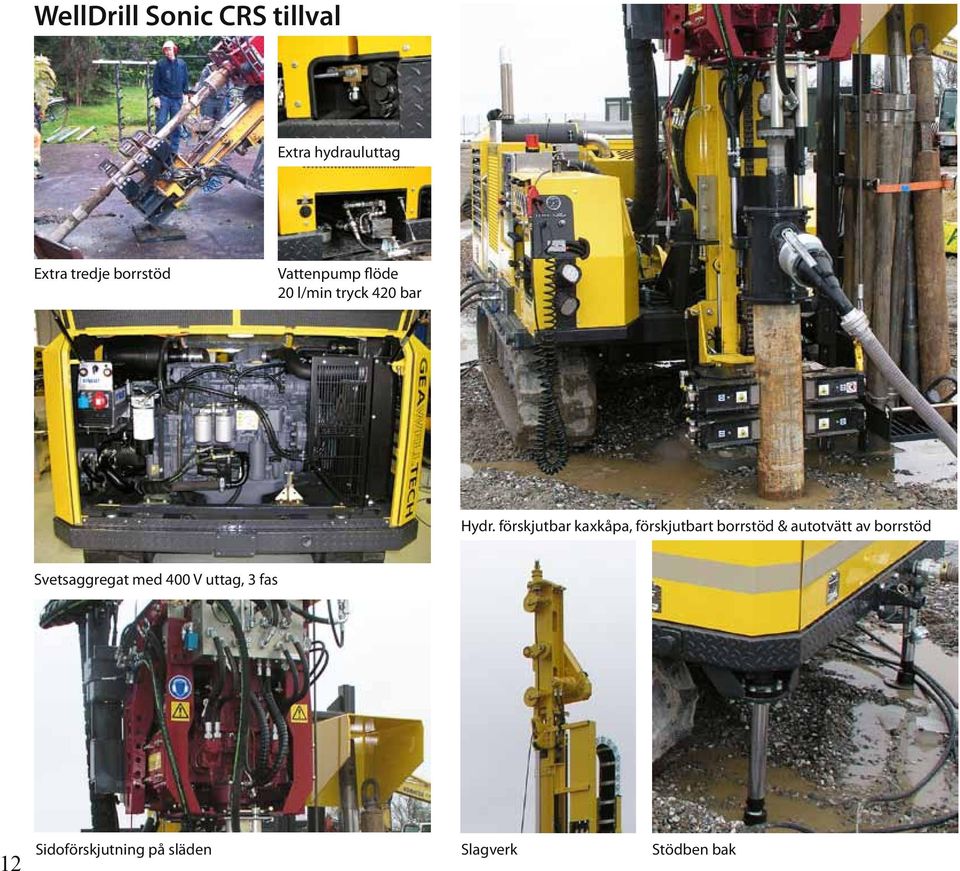

12 WellDrill Sonic CRS tillval Extra hydrauluttag Extra tredje borrstöd Vattenpump flöde 20 l/min tryck 420 bar Hydr. förskjutbar kaxkåpa, förskjutbart borrstöd & autotvätt av borrstöd Svetsaggregat med 400 V uttag, 3 fas 12 Sidoförskjutning på släden Slagverk Stödben bak

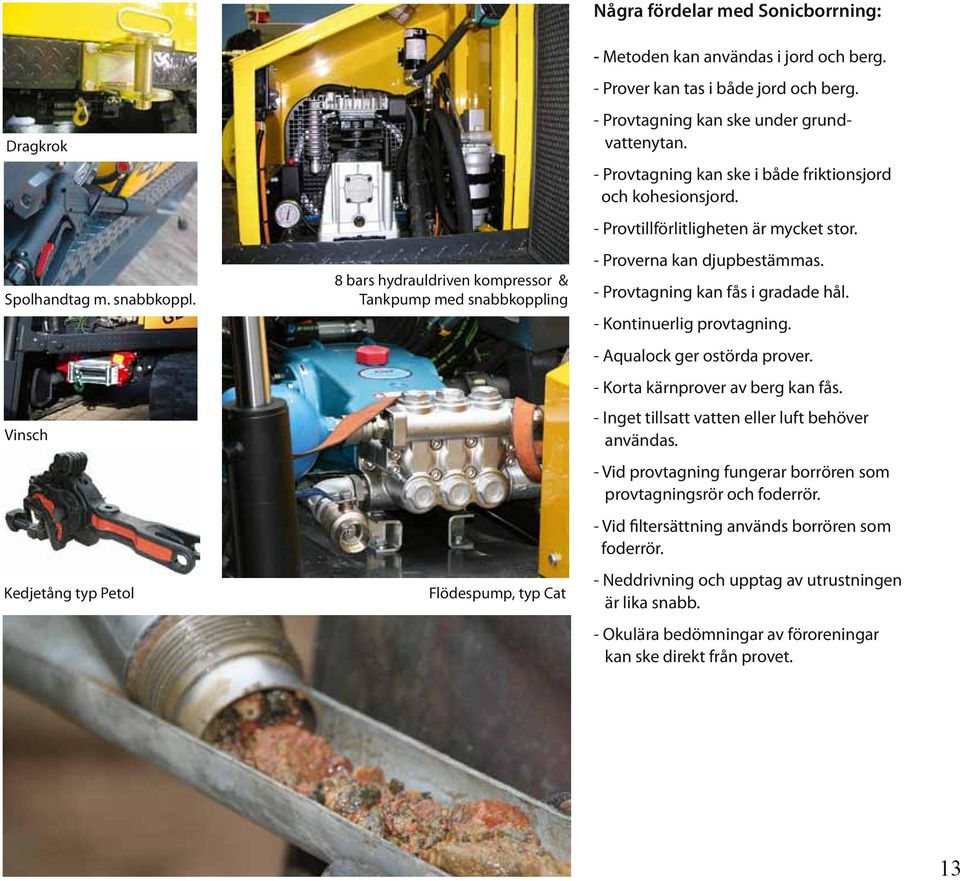

13 Några fördelar med Sonicborrning: Dragkrok Spolhandtag m. snabbkoppl. Vinsch Kedjetång typ Petol 8 bars hydrauldriven kompressor & Tankpump med snabbkoppling Flödespump, typ Cat - Metoden kan användas i jord och berg. - Prover kan tas i både jord och berg. - Provtagning kan ske under grundvattenytan. - Provtagning kan ske i både friktionsjord och kohesionsjord. - Provtillförlitligheten är mycket stor. - Proverna kan djupbestämmas. - Provtagning kan fås i gradade hål. - Kontinuerlig provtagning. - Aqualock ger ostörda prover. - Korta kärnprover av berg kan fås. - Inget tillsatt vatten eller luft behöver användas. - Vid provtagning fungerar borrören som provtagningsrör och foderrör. - Vid filtersättning används borrören som foderrör. - Neddrivning och upptag av utrustningen är lika snabb. - Okulära bedömningar av föroreningar kan ske direkt från provet. 13

14 Sonicborrning, utrustning Med ett borrhuvud utrustat med rotosonic (CompactRotoSonic) kan dels rotationen och/eller vibrationen utnyttjas. Därför är det möjligt att både ta ostörda prover med Aqualock, men också att borra med full face borrkronor och öppna kärnborrkronor. För snabb rördrivning för att sätta grundvattenrör används med fördel en s.k. lost cone som drivs ner tillsammans med foderrören. När rören sedan dras upp blir spetsen kvar i borrhålet. Casing ES ES ES ES ES ES ES ES Kärnborrkronor ES ES ES SONIC Casing GP63, 2m Friktionssvetsad, slät inre / m. nacke. ID 40mm OD 63mm SONIC Casing GP63, 2m Friktionssvetsad, slät yttre. ID 40mm OD 63mm SONIC Casing GP88, 2m Friktionssvetsad,slät inre / m. nacke. ID 65mm OD 88mm SONIC Casing GP88, 2m Friktionssvetsad, slät yttre. ID 65mm OD 88mm SONIC Casing GP100, 2m Friktionssvetsad, slät inre / m. nacke. ID 77mm OD 100mm SONIC Casing GP100, 2m Friktionssvetsad, slät yttre. ID 77mm OD 100mm SONIC Casing GP125, 1,5m Friktionssvetsad, slät inre / m. nacke. ID 110mm OD 125mm SONIC Casing GP125, 2m Friktionssvetsad, slät inre / m. nacke. ID 110mm OD 125mm Kärnborrkrona Typ GP63 (OD 69mm, ID 38mm) Kärnborrkrona Typ GP88 (OD 94mm, ID 63mm) Kärnborrkrona Typ GP100 (OD 107mm, ID 76mm) Borrkronor Full face ES Borrkrona Full Face till GP63, OD 76mm ES Borrkrona Full Face till GP88, OD 100mm ES Borrkrona Full Face till GP100, OD 115mm Lost Cone ES ES ES ES ES ES ES ES ES Drive Cone hållare till GP63 Lost Cone OD 70mm till GP63 Lost Cone OD 70mm till GP63, 500st Drive Cone hållare till GP88 Lost Cone OD 100mm till GP88 Lost Cone OD 100mm till GP88, 250st Drive Cone hållare till GP100 Lost Cone OD 115mm till GP100 Lost Cone OD 115mm till GP100, 250st 14

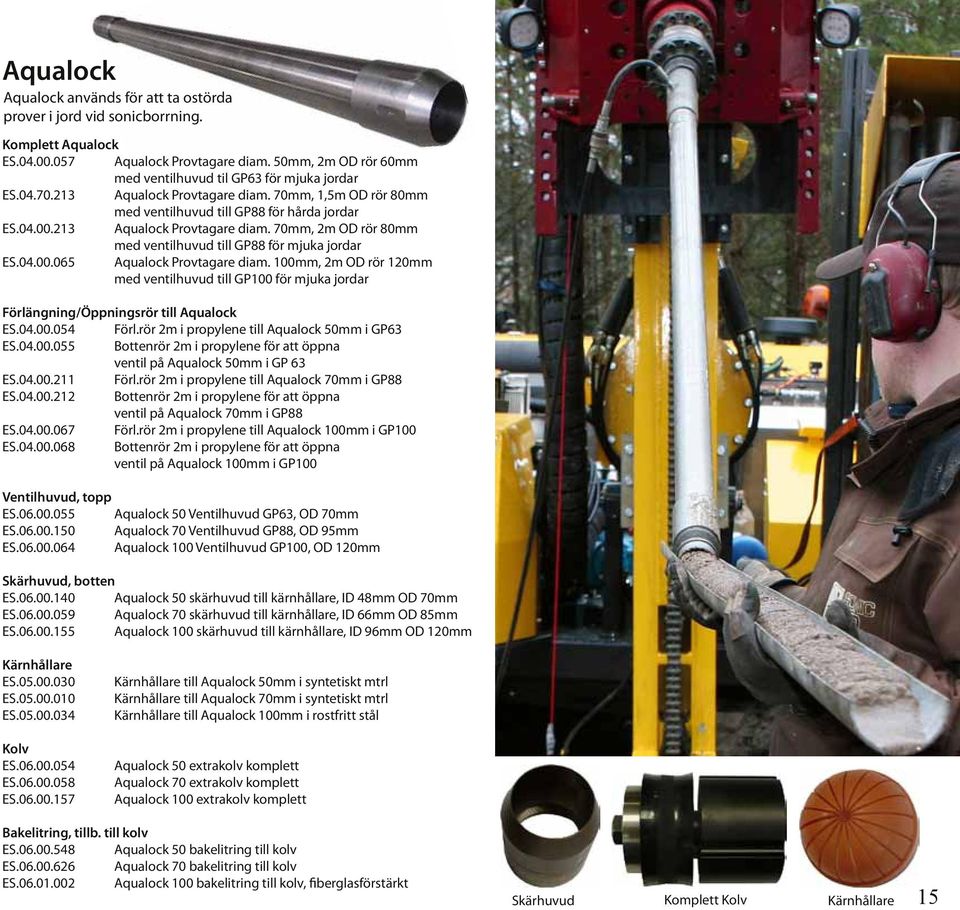

15 Aqualock Aqualock används för att ta ostörda prover i jord vid sonicborrning. Komplett Aqualock ES Aqualock Provtagare diam. 50mm, 2m OD rör 60mm med ventilhuvud til GP63 för mjuka jordar ES Aqualock Provtagare diam. 70mm, 1,5m OD rör 80mm med ventilhuvud till GP88 för hårda jordar ES Aqualock Provtagare diam. 70mm, 2m OD rör 80mm med ventilhuvud till GP88 för mjuka jordar ES Aqualock Provtagare diam. 100mm, 2m OD rör 120mm med ventilhuvud till GP100 för mjuka jordar Förlängning/Öppningsrör till Aqualock ES Förl.rör 2m i propylene till Aqualock 50mm i GP63 ES Bottenrör 2m i propylene för att öppna ventil på Aqualock 50mm i GP 63 ES Förl.rör 2m i propylene till Aqualock 70mm i GP88 ES Bottenrör 2m i propylene för att öppna ventil på Aqualock 70mm i GP88 ES Förl.rör 2m i propylene till Aqualock 100mm i GP100 ES Bottenrör 2m i propylene för att öppna ventil på Aqualock 100mm i GP100 Ventilhuvud, topp ES Aqualock 50 Ventilhuvud GP63, OD 70mm ES Aqualock 70 Ventilhuvud GP88, OD 95mm ES Aqualock 100 Ventilhuvud GP100, OD 120mm Skärhuvud, botten ES Aqualock 50 skärhuvud till kärnhållare, ID 48mm OD 70mm ES Aqualock 70 skärhuvud till kärnhållare, ID 66mm OD 85mm ES Aqualock 100 skärhuvud till kärnhållare, ID 96mm OD 120mm Kärnhållare ES ES ES Kolv ES ES ES Kärnhållare till Aqualock 50mm i syntetiskt mtrl Kärnhållare till Aqualock 70mm i syntetiskt mtrl Kärnhållare till Aqualock 100mm i rostfritt stål Aqualock 50 extrakolv komplett Aqualock 70 extrakolv komplett Aqualock 100 extrakolv komplett Bakelitring, tillb. till kolv ES Aqualock 50 bakelitring till kolv ES Aqualock 70 bakelitring till kolv ES Aqualock 100 bakelitring till kolv, fiberglasförstärkt Skärhuvud Komplett Kolv Kärnhållare 15

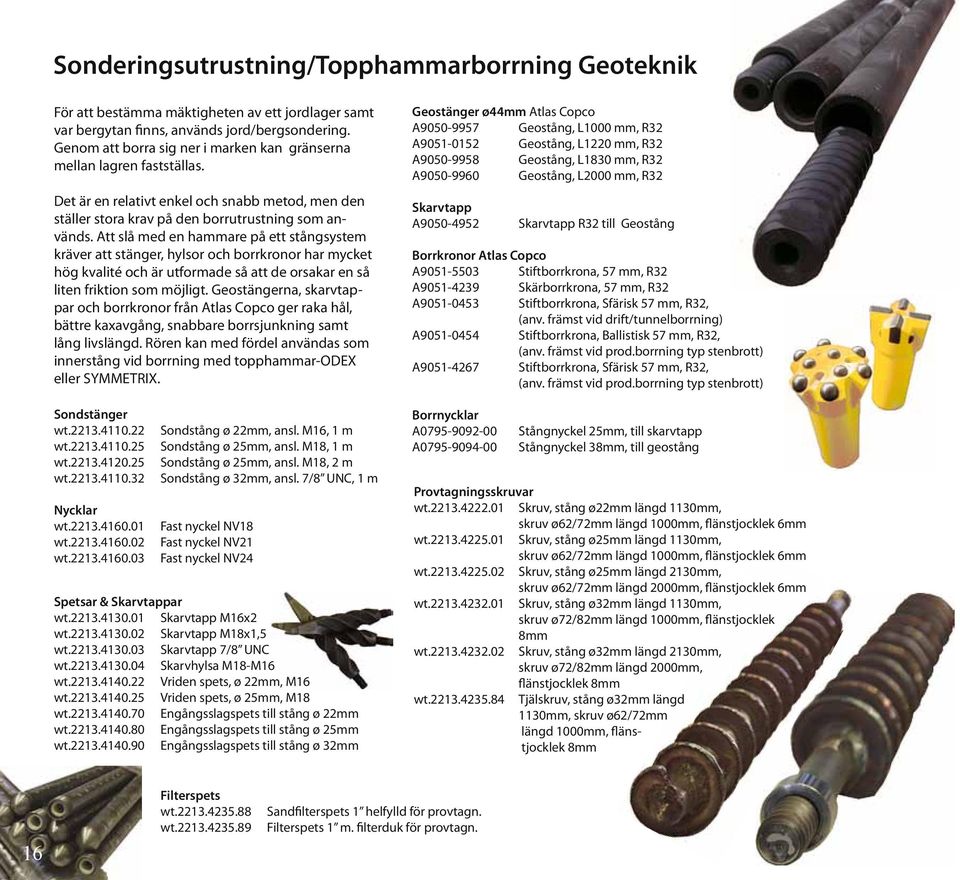

16 Sonderingsutrustning/Topphammarborrning Geoteknik För att bestämma mäktigheten av ett jordlager samt var bergytan finns, används jord/bergsondering. Genom att borra sig ner i marken kan gränserna mellan lagren fastställas. Det är en relativt enkel och snabb metod, men den ställer stora krav på den borrutrustning som används. Att slå med en hammare på ett stångsystem kräver att stänger, hylsor och borrkronor har mycket hög kvalité och är utformade så att de orsakar en så liten friktion som möjligt. Geostängerna, skarvtappar och borrkronor från Atlas Copco ger raka hål, bättre kaxavgång, snabbare borrsjunkning samt lång livslängd. Rören kan med fördel användas som innerstång vid borrning med topphammar-odex eller SYMMETRIX. Sondstänger wt wt wt wt Nycklar wt wt wt Sondstång ø 22mm, ansl. M16, 1 m Sondstång ø 25mm, ansl. M18, 1 m Sondstång ø 25mm, ansl. M18, 2 m Sondstång ø 32mm, ansl. 7/8 UNC, 1 m Fast nyckel NV18 Fast nyckel NV21 Fast nyckel NV24 Spetsar & Skarvtappar wt Skarvtapp M16x2 wt Skarvtapp M18x1,5 wt Skarvtapp 7/8 UNC wt Skarvhylsa M18-M16 wt Vriden spets, ø 22mm, M16 wt Vriden spets, ø 25mm, M18 wt Engångsslagspets till stång ø 22mm wt Engångsslagspets till stång ø 25mm wt Engångsslagspets till stång ø 32mm Geostänger ø44mm Atlas Copco A Geostång, L1000 mm, R32 A Geostång, L1220 mm, R32 A Geostång, L1830 mm, R32 A Geostång, L2000 mm, R32 Skarvtapp A Skarvtapp R32 till Geostång Borrkronor Atlas Copco A Stiftborrkrona, 57 mm, R32 A Skärborrkrona, 57 mm, R32 A Stiftborrkrona, Sfärisk 57 mm, R32, (anv. främst vid drift/tunnelborrning) A Stiftborrkrona, Ballistisk 57 mm, R32, (anv. främst vid prod.borrning typ stenbrott) A Stiftborrkrona, Sfärisk 57 mm, R32, (anv. främst vid prod.borrning typ stenbrott) Borrnycklar A A Stångnyckel 25mm, till skarvtapp Stångnyckel 38mm, till geostång Provtagningsskruvar wt Skruv, stång ø22mm längd 1130mm, skruv ø62/72mm längd 1000mm, flänstjocklek 6mm wt Skruv, stång ø25mm längd 1130mm, skruv ø62/72mm längd 1000mm, flänstjocklek 6mm wt Skruv, stång ø25mm längd 2130mm, skruv ø62/72mm längd 2000mm, flänstjocklek 6mm wt Skruv, stång ø32mm längd 1130mm, skruv ø72/82mm längd 1000mm, flänstjocklek 8mm wt Skruv, stång ø32mm längd 2130mm, skruv ø72/82mm längd 2000mm, flänstjocklek 8mm wt Tjälskruv, stång ø32mm längd 1130mm, skruv ø62/72mm längd 1000mm, flänstjocklek 8mm 16 Filterspets wt wt Sandfilterspets 1 helfylld för provtagn. Filterspets 1 m. filterduk för provtagn.

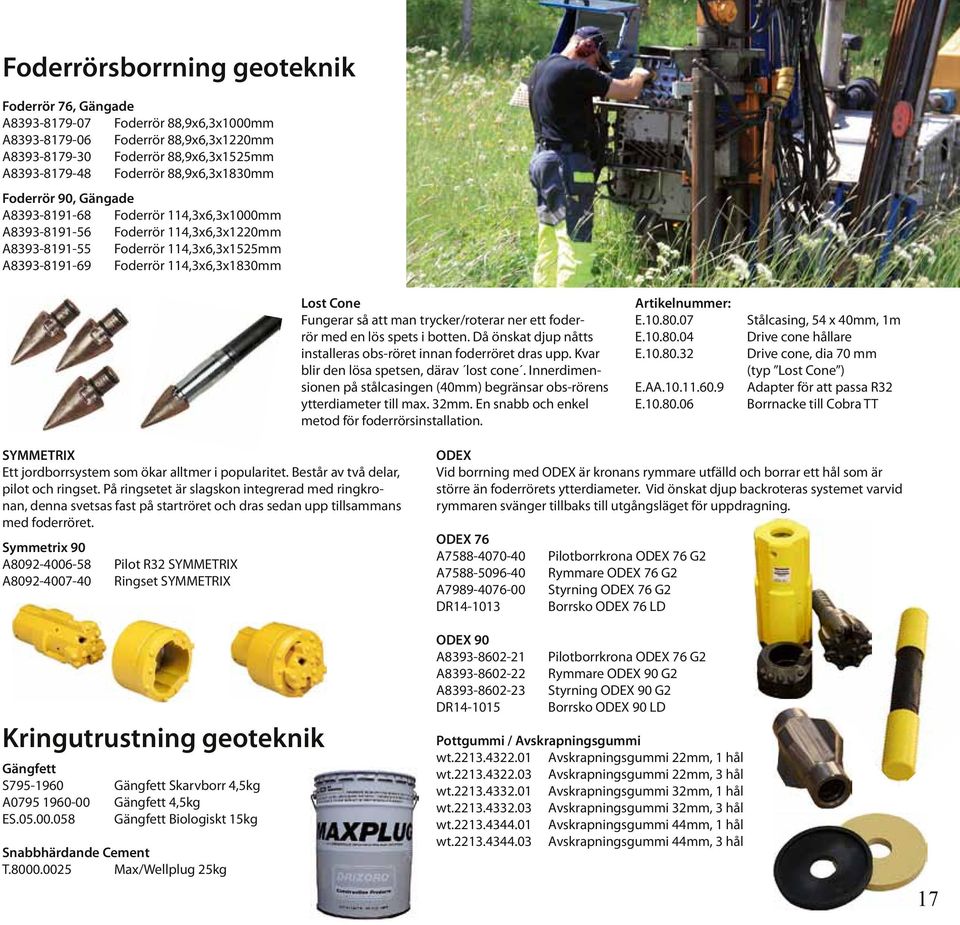

17 Foderrörsborrning geoteknik Foderrör 76, Gängade A Foderrör 88,9x6,3x1000mm A Foderrör 88,9x6,3x1220mm A Foderrör 88,9x6,3x1525mm A Foderrör 88,9x6,3x1830mm Foderrör 90, Gängade A Foderrör 114,3x6,3x1000mm A Foderrör 114,3x6,3x1220mm A Foderrör 114,3x6,3x1525mm A Foderrör 114,3x6,3x1830mm Lost Cone Fungerar så att man trycker/roterar ner ett foderrör med en lös spets i botten. Då önskat djup nåtts installeras obs-röret innan foderröret dras upp. Kvar blir den lösa spetsen, därav lost cone. Innerdimensionen på stålcasingen (40mm) begränsar obs-rörens ytterdiameter till max. 32mm. En snabb och enkel metod för foderrörsinstallation. E E E E.AA E Stålcasing, 54 x 40mm, 1m Drive cone hållare Drive cone, dia 70 mm (typ Lost Cone ) Adapter för att passa R32 Borrnacke till Cobra TT SYMMETRIX Ett jordborrsystem som ökar alltmer i popularitet. Består av två delar, pilot och ringset. På ringsetet är slagskon integrerad med ringkronan, denna svetsas fast på startröret och dras sedan upp tillsammans med foderröret. Symmetrix 90 A Pilot R32 SYMMETRIX A Ringset SYMMETRIX Kringutrustning geoteknik Gängfett S Gängfett Skarvborr 4,5kg A Gängfett 4,5kg ES Gängfett Biologiskt 15kg Snabbhärdande Cement T Max/Wellplug 25kg ODEX Vid borrning med ODEX är kronans rymmare utfälld och borrar ett hål som är större än foderrörets ytterdiameter. Vid önskat djup backroteras systemet varvid rymmaren svänger tillbaks till utgångsläget för uppdragning. ODEX 76 A A A DR ODEX 90 A A A DR Pilotborrkrona ODEX 76 G2 Rymmare ODEX 76 G2 Styrning ODEX 76 G2 Borrsko ODEX 76 LD Pilotborrkrona ODEX 76 G2 Rymmare ODEX 90 G2 Styrning ODEX 90 G2 Borrsko ODEX 90 LD Pottgummi / Avskrapningsgummi wt Avskrapningsgummi 22mm, 1 hål wt Avskrapningsgummi 22mm, 3 hål wt Avskrapningsgummi 32mm, 1 hål wt Avskrapningsgummi 32mm, 3 hål wt Avskrapningsgummi 44mm, 1 hål wt Avskrapningsgummi 44mm, 3 hål 17

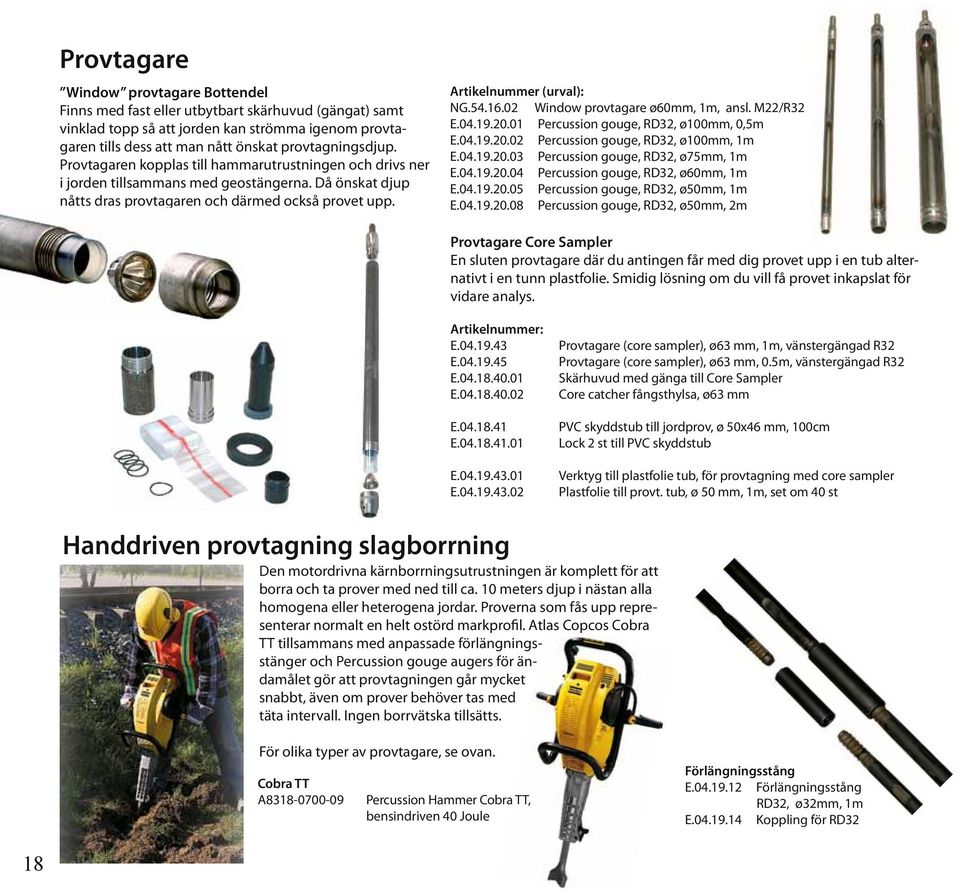

18 Provtagare Window provtagare Bottendel Finns med fast eller utbytbart skärhuvud (gängat) samt vinklad topp så att jorden kan strömma igenom provtagaren tills dess att man nått önskat provtagningsdjup. Provtagaren kopplas till hammarutrustningen och drivs ner i jorden tillsammans med geostängerna. Då önskat djup nåtts dras provtagaren och därmed också provet upp. Artikelnummer (urval): NG Window provtagare ø60mm, 1m, ansl. M22/R32 E Percussion gouge, RD32, ø100mm, 0,5m E Percussion gouge, RD32, ø100mm, 1m E Percussion gouge, RD32, ø75mm, 1m E Percussion gouge, RD32, ø60mm, 1m E Percussion gouge, RD32, ø50mm, 1m E Percussion gouge, RD32, ø50mm, 2m Provtagare Core Sampler En sluten provtagare där du antingen får med dig provet upp i en tub alternativt i en tunn plastfolie. Smidig lösning om du vill få provet inkapslat för vidare analys. E E E E E E E E Provtagare (core sampler), ø63 mm, 1m, vänstergängad R32 Provtagare (core sampler), ø63 mm, 0.5m, vänstergängad R32 Skärhuvud med gänga till Core Sampler Core catcher fångsthylsa, ø63 mm PVC skyddstub till jordprov, ø 50x46 mm, 100cm Lock 2 st till PVC skyddstub Verktyg till plastfolie tub, för provtagning med core sampler Plastfolie till provt. tub, ø 50 mm, 1m, set om 40 st Handdriven provtagning slagborrning Den motordrivna kärnborrningsutrustningen är komplett för att borra och ta prover med ned till ca. 10 meters djup i nästan alla homogena eller heterogena jordar. Proverna som fås upp representerar normalt en helt ostörd markprofil. Atlas Copcos Cobra TT tillsammans med anpassade förlängningsstänger och Percussion gouge augers för ändamålet gör att provtagningen går mycket snabbt, även om prover behöver tas med täta intervall. Ingen borrvätska tillsätts. För olika typer av provtagare, se ovan. Cobra TT A Percussion Hammer Cobra TT, bensindriven 40 Joule Förlängningsstång E Förlängningsstång RD32, ø32mm, 1m E Koppling för RD32 18

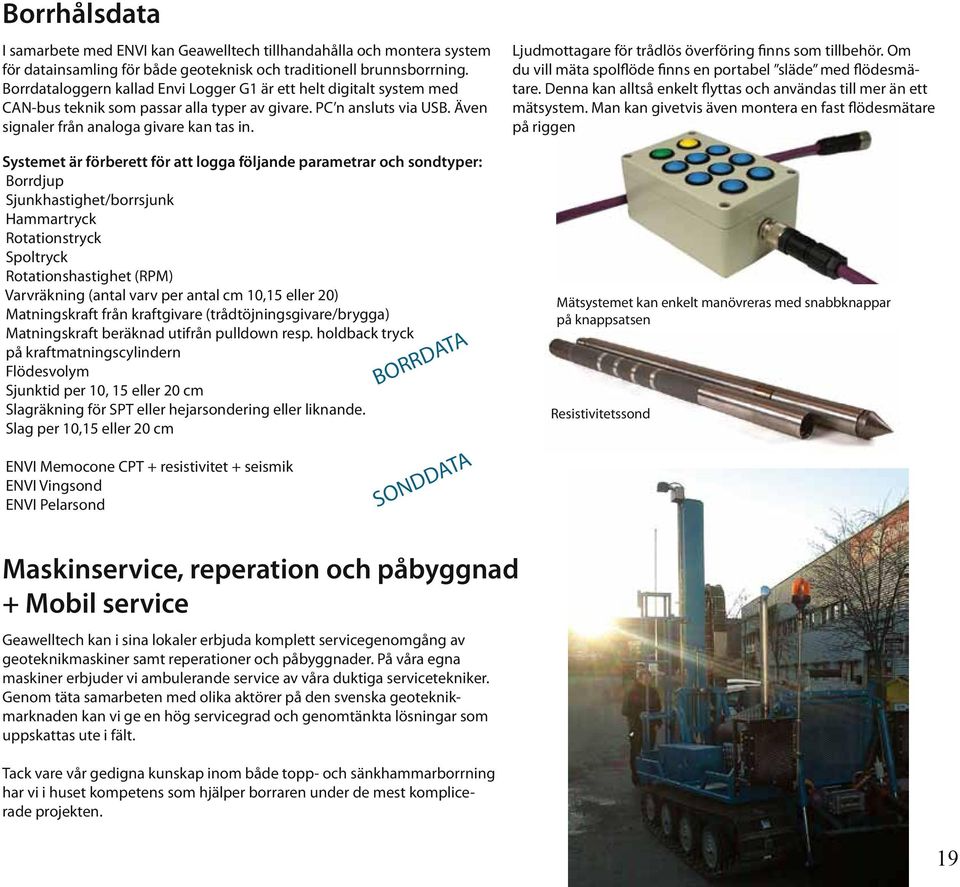

19 Borrhålsdata I samarbete med ENVI kan Geawelltech tillhandahålla och montera system för datainsamling för både geoteknisk och traditionell brunnsborrning. Borrdataloggern kallad Envi Logger G1 är ett helt digitalt system med CAN-bus teknik som passar alla typer av givare. PC n ansluts via USB. Även signaler från analoga givare kan tas in. Systemet är förberett för att logga följande parametrar och sondtyper: Borrdjup Sjunkhastighet/borrsjunk Hammartryck Rotationstryck Spoltryck Rotationshastighet (RPM) Varvräkning (antal varv per antal cm 10,15 eller 20) Matningskraft från kraftgivare (trådtöjningsgivare/brygga) Matningskraft beräknad utifrån pulldown resp. holdback tryck på kraftmatningscylindern Flödesvolym Sjunktid per 10, 15 eller 20 cm Slagräkning för SPT eller hejarsondering eller liknande. Slag per 10,15 eller 20 cm ENVI Memocone CPT + resistivitet + seismik ENVI Vingsond ENVI Pelarsond BORRDATA SONDDATA Ljudmottagare för trådlös överföring finns som tillbehör. Om du vill mäta spolflöde finns en portabel släde med flödesmätare. Denna kan alltså enkelt flyttas och användas till mer än ett mätsystem. Man kan givetvis även montera en fast flödesmätare på riggen Mätsystemet kan enkelt manövreras med snabbknappar på knappsatsen Resistivitetssond Maskinservice, reperation och påbyggnad + Mobil service Geawelltech kan i sina lokaler erbjuda komplett servicegenomgång av geoteknikmaskiner samt reperationer och påbyggnader. På våra egna maskiner erbjuder vi ambulerande service av våra duktiga servicetekniker. Genom täta samarbeten med olika aktörer på den svenska geoteknikmarknaden kan vi ge en hög servicegrad och genomtänkta lösningar som uppskattas ute i fält. Tack vare vår gedigna kunskap inom både topp- och sänkhammarborrning har vi i huset kompetens som hjälper borraren under de mest komplicerade projekten. 19

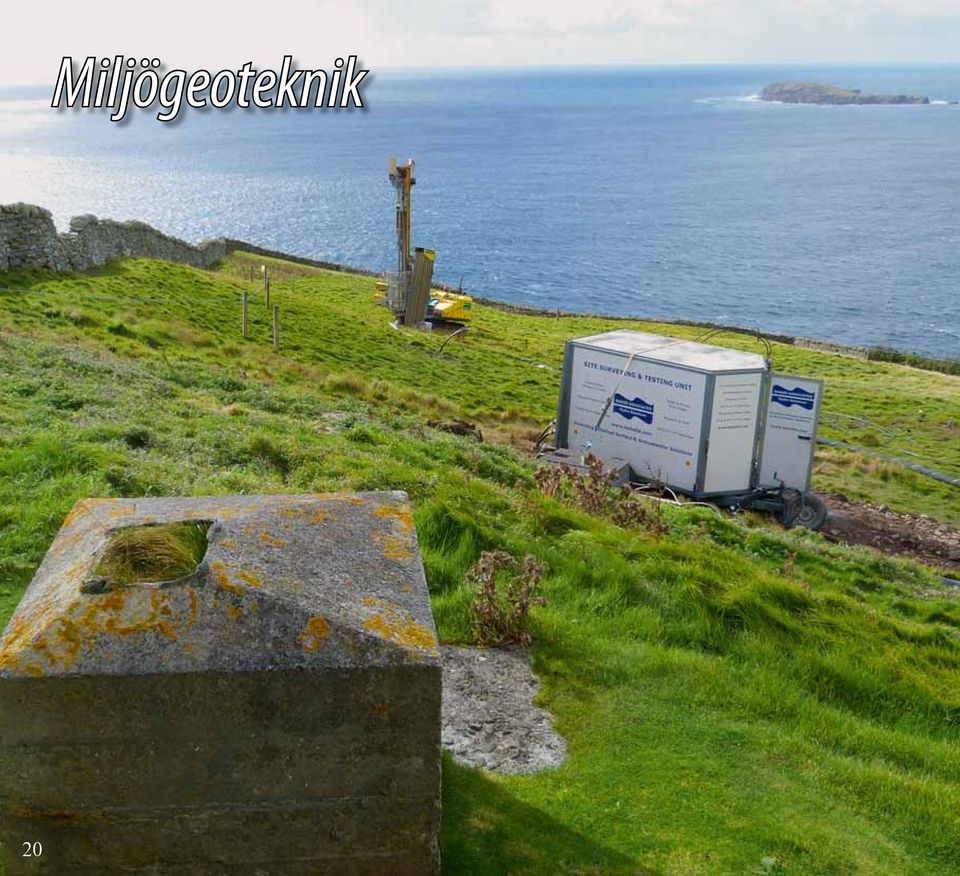

20 20 Miljögeoteknik

21 Installation filterrör/obs-rör Konventionell augerinstallation En enkel och i Sverige vanlig metod för att installera filterrör. Fungerar bra i jordar där hålet inte rasar igen eller där det är mindre viktigt att säkerställa tätning mellan filtersektion och ovanstående jordlager. Borrmetod: Augerborrning Passar för: PEH-rörs installationer 25-63mm PVC 1 Installation med foderrör Ofta mer tidskrävande än augerborrning men med den fördelen att man dels kan borra ner i berg men framförallt får möjlighet att installera ett system där filtersand och tätning/ bentonit hamnar på önskad nivå. Borrmetoder: Foderrörsborrning Odex/Symmetrix Lost cone Sonicborrning Passar för: PEH-rörs installationer 25-63mm PVC 1 Smart wells: - Multinivåsystemet CMT - Förpreparerade PEH-rör - Direct wells - Zero Diffusion Wells 21

22 Filterrör PEH-rör PEH-rör eller miljörör som de vanligtvis kallas är ett färglöst, vitt rör med en tät gänganslutning utan o-ring. Miljörören är utmärkta vid grundvattensättning då de ej blir spröda vid kall väderklek och ej heller påverkas av uv-strålning. Det finns två olika typer av rör, helt släta förlängningsrör och filterrör. Filterrören har en standard slitsbredd på 0,3 mm. De finns i olika diametrar (från 25 mm upp till 160 mm) och längder (1 eller 2 m), det finns även ett stort antal tillbehör. PEH rören är KIWA certifierade och är producerade av rena råvaror utan återvinningsmaterial eller tillsatser.tillverkande maskiner är rengjorda vid varje produktionsstart vilket säkerställer certifieringen Rören uppfyller därmed de kemiska och toxiska krav som innefattas i KIWA certifieringen. Rör: Lock: Spets: 1m / 2m längder O-ring / Gänga / Aluminium / Låsbar Gänga / Friktionsring Förlängnings- och filterrör PEH 32x25mm PEH PEH Förl. rör, 1m PEH B PEH Förl. rör, 1m m. bentonit PEH PEH Förl. rör, 2m PEH PEH Filterrör, 1m slits 0,3mm PEH S PEH Filterrör, 1m m. sand, slits 0,3mm PEH PEH Filterrör, 2m slits 0,3mm 50x41mm PEH PEH B PEH PEH PEH S PEH PEH Förl. rör, 1m PEH Förl. rör, 1m m. bentonit PEH Förl. rör, 2m PEH Filterrör, 1m slits 0,3mm PEH Filterrör, 1m m. sand, slits 0,3mm PEH Filterrör, 2m slits 0,3mm 40x31mm PEH PEH B PEH PEH PEH S PEH PEH Förl. rör, 1m PEH Förl. rör, 1m m. bentonit PEH Förl. rör, 2m PEH Filterrör, 1m slits 0,3mm PEH Filterrör, 1m m. sand, slits 0,3mm PEH Filterrör, 2m slits 0,3mm 63x51mm PEH PEH B PEH PEH PEH S PEH PEH Förl. rör, 1m PEH Förl. rör, 1m m. bentonit PEH Förl. rör, 2m PEH Filterrör, 1m slits 0,3mm PEH Filterrör, 1m m. sand, slits 0,3mm PEH Filterrör, 2m slits 0,3mm Förutom ovanstående dimensioner kan även PEH-rören fås i 25x19mm, 75x61mm, 90x73mm, 110x92mm, 125x105mm och 160x131mm Förlängnings- och filterrör PVC 1 PVC-rör PVC-rör, både foderrör och filter, finns i en mängd utföranden vad gäller dimension, gängtyp, tjocklek, hållfasthet, slitsvidd och material. Alla dimensioner har flera olika godstjocklekar och gängor att välja mellan, och därmed också olika draghållfasthet och kompressionsmotstånd. Standard slitsvidd finns från 0,3 mm till 4,0 mm (ju tjockare material desto större slitsvidd). 25x21mm (1 ) B muf PVC Förl.rör 2m, muffansl. B Lmuf PVC Filterrör 0,7m, muffansl. med bottenplugg Tillbehör PVC 25x21mm (1 ) B PVC Bottenspets 22

23 Tillbehör PEH-rör, Lock Lock med O-ring PEH PEH Lock med O-ring, 32mm PEH PEH Lock med O-ring, 40mm PEH PEH Lock med O-ring, 50mm PEH PEH Lock med O-ring, 63mm Lock med utvändig gänga PEH PEH Lock med utv. gänga, 32mm PEH PEH Lock med utv. gänga, 40mm PEH PEH Lock med utv. gänga, 50mm PEH PEH Lock med utv. gänga, 63mm Låsförberedda PEH-lock PEH PEH Lock med skåra, 32mm PEH PEH Lock med skåra, 40mm PEH PEH Lock med skåra, 50mm PEH PEH Lock med skåra, 63mm Låsbara huvar (låses med insexnyckel) wt Huv till 32 el. 25mm rör, röda wt Huv till 50 el. 40mm rör, röda wt ft Huv till 63mm rör, röda Lock för 63mm rör PEH Aluminiumlock m. hål för hänglås PEH PEH Lock konisk med utv. kappa Expanderlock med luftning +ögla i botten, 3 pack E Lock till obs-rör, 32mm, 3st E Lock till obs-rör, 40mm, 3st E Lock till obs-rör, 50mm, 3st E Lock till obs-rör, 63mm, 3st E Låsverktyg PEH PEH PEH Termoslock, expanderar Nyckel till Termoslock Tillbehör PEH-rör, Bottenspetsar Bottenspets med inv. gänga PEH PEH Bottenspets, 32mm PEH PEH Bottenspets, 40mm PEH PEH Bottenspets, 50mm PEH PEH Bottenspets, 63mm Bottenspets för kapade Filterrör PEH PEH Bottenspets m. friktionsringar, 32mm PEH PEH Bottenspets m. friktionsringar, 40mm PEH PEH Bottenspets m. friktionsringar, 50mm PEH PEH Bottenspets m. friktionsringar, 63mm Filterstrumpa E Filterstrumpa, ø35-65 mm, polypropylene, 10m Centrerare PEH Centrerare för 63mm rör, 3 block som bygger mm S Centrerare för 50mm rör, 89mm S Centrerare för 50mm rör, 112mm S Centrerare för 32mm rör, 48mm S Centrerare för 32mm rör, 64mm S Centrerare för 32mm rör, 84mm 23

24 Smart Wells Smart Wells är ett samlingsnamn för högkvalitativa lösningar från Geawelltech för installationer där det krävs att vattenförande zoner med exempelvis en förorening kan ringas in. Tätning ovanifrån med hjälp av bentonitpellets är ofta svårt och riskabelt då det finns risk för att det inte blir ordentligt tätat där man från början tänkt sig. I värsta fall har man skapat en kanal för föroreningen att gå från en nivå till en annan via filterrörets kanal som inte blivit tätat i samband med installation. Att få sand mellan filtersektion och borrhål kan också ofta vara enklare sagt än gjort. Beroende på applikation finns det ett flertal alternativ att välja mellan, är du osäker på vad som passar just ditt projekt bäst så kontakta Geawelltech så hjälper vi dig med att utforma ett system som passar både vid installation och för senare fältanalyser. Multinivåsystemet CMT - Provta på flera nivåer i samma borrhål! För vatten eller gasprovtagning med möjlighet till provtagning på olika nivåer i borrhålet. Systemet är uppbyggt kring 3 eller 7 kanalig, skarvlös HDPE slang. Portar med kontakt till formationen installeras med lätthet. Föroreningar i marken varierar vanligen kraftigt i koncentration över små, vertikala avstånd. Därför kan traditionell metod med ett längre filterrör göra att förorenat vatten med olika koncentrationer blandas i röret. Ännu värre är att ett flöde av grundvatten i ett sådant rör kan sprida föroreningen ytterliggare inom akvifären. CMT systemet kan tydligt visa på nivån där den högsta koncentrationen finns och därmed i förlängningen också vilken åtgärd som lämpar sig bäst. Förpreparerade PEH-rör - Prefab med både bentonit och sand för kvalitétshål! Finns i dimensionen 32x25mm och kompletterar den vanliga PEH-rörs installationen. Genom att både bentonitstavar och sandfilter är förpreparerade med sand resp. bentonitstavsbeklädda förlängningsrör är det både ett snabbt och enkelt sätt att installera kvalitetshål för provtagning. Genom att trä på bentonit/sand fångare och distanser säkerställs även att inte bentoniten sväller in över filtersektionen. Direct wells - Varför göra större borrhål än vad som krävs för provtagning? Med en filtersektion på antingen 1 eller 2m som sedan kopplas på 10x13mm HDPE slang är denna installation otroligt simpel, men genial. Genom att trä på passande bentonitstavar på slangen får du ett förlängningsrör utan skarvar. Provtagning sker sedan enkelt med exempelivs den peristaltiska pumpen. Zero Diffusion Wells - Ingen risk för diffusion in till provet, unik lösning! Ett system i mycket känsliga och starkt förorenade områden där vattenprovets kvalité sätts i första rummet. Består av en nedre filtersektion i PEH 63x51mm som ansluts till en folieinklädd ZeroDiffusion slang som är framtagen utifrån mycket höga standarder såsom DVGW W542, ISO och ANSI/NSF (USA). 24

25 Multinivåsystemet CMT Exempel på installation i Lysvik, Sunne kommun 1. Foderrörsborrning med ODEX Montering av tätning- och filtersektioner 3. Installation och uppdragning av foderrör CMT 3 kanaler S CMT-3 kanal slang, 28mm, 60m S CMT-3 kanal slang, 28mm, 150m S CMT-3 kanal slang, metervara S Standard port-kit, (2st pluggar, 1st filternät, 2st klämmor) S Borrlock med huva S Bottenspets S Standardkit, installationsverktyg Hyra, engångskostnad per projekt Valbara tillbehör E E E Bentonit/Sand fångare 27,5x180mm, Set om 50st Distanser, Set om 50st Bentonitplugg 27x60mm, 10cm Set om 50st Prefab filter 25cm långa Prefab filter 50cm långa E E S CMT filternät set, 5st S Klämmor för filternät S Centrerare 48mm S Centrerare 63,5mm S Centrerare 84mm, passar i ODEX 90 S Klämmor för centrerare CMT 7 kanaler S CMT-7 kanal slang, 43mm, 60m S CMT-7 kanal slang, 43mm, 90m S CMT-7 kanal slang, metervara S Standard port -kit, (2st pluggar, 1st filternät, 2st klämmor) S Borrlock med huva S Bottenspets med hål S Standardkit installationsverktyg Hyra, engångskostnad/projekt Valbara tillbehör E E E Bentonit/Sand fångare 40,5x180mm, Set om 50st Distanser, Set om 50st Bentonitplugg 40x60mm, 10cm Set om 50st Prefab filter 25cm långa Prefab filter 50cm långa E E S CMT filternät set, 5st S Klämmor för filternät S Centrerare 89mm S Centrerare 114mm S Centrerare 140mm S Klämmor för centrerare 25

26 Förpreparerade PEH-rör, 32x25mm Prefab Bentonit/Sand E PEH Förl. rör, 1m m. förmonterade bentonitstavar, utv. diam. 60mm. 5 pack, max svällning 90 mm E PEH Förl. rör, 1m m. förmonterade bentonitstavar, utv. diam. 70 mm. 5 pack, max svällning 100 mm E PEH Filterrör, 1m m. prefab sandfilter, utv. diam. 60 mm. 5 pack Tillbehör E E E Bentonit/Sand fångare 33x170mm, Set om 50st Distanser, Set om 50st PEH Lock kopplat för PEH 32mm, lufthålsventilerat Direct wells Artikelnummer E E E E E E Filter 25x36mm, 1m, 5 pack Filter 25x36mm, 2m, 5 pack Polyethylene slang, 10x13mm, 200m Bentonit/Sand fångare 13,5x105mm, med distanser. Set om 50st Bentonitstavar 16x35mm 0,5m. Set om 20st Bottenplatta för dexel, med slangplugg Zero Diffusion Wells Slang E ZeroDiffusion slang 26x32mm. Rulle om 50m, märkn. varje meter. Filter Passar de vanliga 51x63mm filterrören med bottenanslutningar. 26 Tillbehör E E E E E E Bentonitstavar 34x63mm 0,5m. Set om 20st Bentonitstavar 34x73mm 0,5m. Set om 20st Bentonit/Sand fångare, 33x170mm, Set om 50st Distanser, Set om 50st Adapter i PEH, passar till 51x63mm rör, 5st Övergång rostfritt stål mellan E och E , 5st

27 Dexlar Geawelltech erbjuder ett antal lösningar för att dölja, skydda och markera borrhålsinstallationer. Några är låsbara, andra klarar tung trafik medan den förzinkade 1m dexeln sticker upp för att både markera och skydda obs-röret. En dexel för varje applikation. För gång- och cykelvägar i plast E Dexel utv.140x140mm, inv.100x100mm, höjd 150mm i HDPE E Dexel Låsbar utv.140x140mm, inv.100x100mm, höjd 150mm i HDPE E Låsverktyg till HDPE dexel För tung trafik med järnlock E Dexel utv.140x140 mm, inv.100x100mm, höjd 230mm E Dexel Låsbar, utv.140x140 mm, inv.100x100mm, höjd 230mm, låses med insexnyckel M8 (bild ovan t.h.) Vattentät golvbetäckning Expanderas m.h.a. insexsnyckel E Golvbetäckning 3mm för mm hål E Golvbetäckning 4mm för mm hål E E Dexel Låsbar, utv.140x140 mm, inv.95x95mm, höjd 210mm, med krage. nedre dim. 190x190 mm. Med ögla i ena hörnet. Låsverktyg för Dexel låsbar E Förzinkad dexel/skyddsrör 1m Vrids ner i backen där dexelns klaffar, ankare, sedan förhindrar att röret dras upp. Tillbehör dexlar Tätning/lagning kring dexel/rör - Se även under avsnittet Tätning/Bentonit -DantoCon Cem sid.29 E Dexel förzinkad, inv. ø77mm med ankare, höjd 1m, låsförberett för hänglås T T WELLPLUGG-Snabbhärdande cement, 25kg Asfaltslagare, 20l 27

28 Tvättad filtersand Sand Som tillbehör till främst miljörören finns filtersand. Sanden har tvättats och sedan torkats med naturgas och är framställt enligt ISO Finns med olika fraktionsspann. Levereras i 25 kg säckar. 1 pall rymmer 40 säckar (1 ton). T T T T T Tvättad sand, 0,4-0,8mm, säck om 25kg Tvättad sand, 0,71-1,25mm, säck om 25kg Tvättad sand, 1,4-2,5mm, säck om 25kg Tvättad sand, 2,0-3,55mm, säck om 25kg Tvättad sand, 3,15-5,6mm, säck om 25kg Tätning / Bentonit Bentonit har bildats genom sedimentation av vulkanisk aska och uppträder naturligt oftast som lerlager i sedimentära bergarter. Dess främsta egenskap är svällningsförmågan då den kommer i kontakt med vatten. Geawelltech tillhandahåller bentonitbaserade tätningsalternativ för en mängd applikationer. Bentonitstavar Förutom som pellets kan vi leverera ren bentonit som pluggar/stavar. Pluggarna används för tätning av undersökningsborrhål. På så sätt förhindras att vatten från olika akvifärer blandas under och efter undersökningen. Ett 70 mm borrhål tätas helt efter ca. 3 dagar. E E Bentonitplugg, ø34mm, 20st x 50cm Bentonitplugg, ø48mm, 8st x 50cm Bentonitpulver Natriumaktiverat bentonitpulver för ökade svällningsegenskaper, passar för att exempelvis blanda till en pasta för att pumpa ner i borrhålet. T T DantoCon Seal, 0-1,0mm, 1 pall (40stx25kg) DantoCon Seal, 0-1,0mm, säck om 25kg 28

29 Dantonit tätningspellets - Bentonit Utvinns från en bentonitförekomst i Tåsinge, Danmark och har en ovanligt hög halt av montmorillonit vilket ger denna bentonit mycket bra egenskaper i fråga om exempelvis expansion och vattenabsorption. Består till 100% av naturlig bentonit. DantoPlug Super har en svällningskapacitet på över 700% och har redan efter 24 timmar svällt 600%, börjar svälla efter 30min. Svällningstryck 62 kn. T T T T T T DantoPlug Super, ø8x15mm, 1 pall (40stx25kg) DantoPlug Super, ø8x15mm, säck om 25kg DantoPlug Super, Bigpack 2st*500 kg ø7x15mm DantoPlug Super, Bigpack 1st*1000 kg ø7x15mm DantoPlug Super, ø6x11mm, 1 pall (40stx25kg) DantoPlug Super, ø6x11mm, säck om 25kg Mikolit tätningspellets -Bentonit Mikolit består av stavformade granuler av lera, och är speciellt utvecklat för att så naturligt som möjligt reparera ler- och jordskikt som har blivit förstörda. T T Mikolit B, 7-12mm, säck om 25kg Mikolit 300, 7-12mm, säck om 25kg Dantonit DantoCon Cem En specialmix för betongförsegling där bentonitpulvret har blandats upp med cement för att skapa en härdad tätning. Utmärkt för att exempelvis täta kring g.v.-rör samt runt och i dexlar för att förhindra ytvatteninträngning. Dessutom stabiliseras röret upp och håller sig på plats. T DantoCon Cem300, 0,15mm, säck om 25kg DantoCon Thermal / Mikolit Thermoseal Bentonitprodukter med termiska tätningsegenskaper och som ger förhöjd värmeledningsförmåga. DantoCon Thermal kan levereras som färdig pulverprodukt som då blandas med vatten för att ge en pumpbar pasta. Produkterna är i pelletsform och den blankputsade ytan fördröjder svällningsstarten som gör den populär också vid trånga och komplicerade miljöjobb. T T T T T DantoCon Thermal pulver, 1 pall (40stx25kg) DantoCon Thermal pulver, säck om 25kg DantoPlug Thermal pellets, 1 pall (40stx25kg) DantoPlug Thermal pellets, säck om 25kg Mikolit Thermoseal pellets, ø6mm, längd 7-12mm, 25kg 29

30 Efterbehandling In-Situ Waterloo Emitter Ett enkelt och kostnadseffektivt sätt att under kontrollerade former få ut syre eller andra gaser i formationen för In-Situ behandling av förorenade områden. Syretillförseln gynnar mikroorganismernas tillväxt och dessa äter i sin tur upp föroreningen. Den patenterade teknologin fungerar genom direktdiffusion av gasen ut i formationen genom silikon/ldpe slangen vilken är lindad runt en cylinderformad ram. Silikonslangen har den fördelen att syre diffunderar fortare genom slangen, medan polyethylene (LDPE) är mer hållbar, speciellt i områden där slangen utsätts för höga koncentrationer av föroreningen ifråga. Cylinderformen medger enkel installation i borrhål där flera enheter kan kopplas i serie ovanpå varandra, dessa kopplas sedan samman med övriga injektionspunkter i området. Hela systemet trycksätts och beroende på tryck kan man räkna fram hur mycket gas som diffunderas ut i formationen. S Waterloo Emitter 1300x46 mm, Silikonslang S Waterloo Emitter 1300x96,5 mm, Silikonslang S Waterloo Emitter 1300x96,5 mm, LDPE slang S Waterloo Emitter 1300x147,3 mm, Silikonslang S Waterloo Emitter 1300x147,3 mm, LDPE slang 30

31 Mark 31

32 Augers Spadborrar (augers) används vid bestämning av lagerföljder i jord, exempelvis för framtagande av geologiska kartor. För att ta ett prov trycks spadborren ner samtidigt som den roteras medsols. De finns i ett stort antal utföranden vad gäller skruvens (bladets) form och diameter. Skruven har olika form beroende på vilket material som skall undersökas. Provtagning kan ske till 5-10 meters djup beroende på olika geologiska faktorer såsom djup till grundvattenyta, materialets hårdhet och innehåll av större stenar. Augers finns både med fast handtag (Singel Edelman auger) och med förlängningsstänger (Edelman auger). Förlängningsstängerna kan fås med antingen bajonettkoppling eller konisk gänga, den senare tål att slås på. Lera Kombination Sand Grov sand Stenig jord Riverside Med fast handtag, längd 100 cm (urval av diameter): E Singel Edelman auger, lera, ø7cm E Singel Edelman auger, lera, ø10cm E Singel Edelman auger, kombi, ø7cm E Singel Edelman auger, kombi, ø10cm E Singel Edelman auger, sand, ø7cm E Singel Edelman auger, sand, ø10cm E Singel Edelman auger, grov sand, ø7cm E Singel Edelman auger, grov sand, ø10cm E Singel Riverside auger, ø7cm E Singel Riverside auger, ø10cm E Singel auger, stenig jord, ø7cm E Singel auger, stenig jord, ø10cm E Spiral auger, ø4cm Set E SO E SZ Auger Set för heterogena jordar, borrning ner till 5 m. Bajonettkoppling Auger Set för heterogena jordar, borrning ner till 5 m. Skruvkoppling 32 Tillbehör E E E E E E E E E Stålborste, rostfritt stål för rengöring Service kit (borste, oljekanna, vaselin) Transportlåda, aluminium 108x23x14cm utv. Transportlåda, aluminium 112x39x32cm utv. Bärväska med axelrem, 150x17x17cm Böjd spatel, bredd 16 mm Böjd spatel, bredd 20 mm Stålhammare, stötabsorberande, 2 kg, ø70mm Tum Spatel

33 Med separat handtag Det finns fyra olika handtagsalternativ; fast grepp, avtagbart grepp, ergonomiskt handtag och flexibelt handtag för tryck. Finns i längderna 25, 60 och 100 cm. Handtag E B E C E B E C E BE E E C Handtag fast, bajonett, 60cm Handtag fast, gänga, 60cm Handtag avtagbart, bajonett, 60cm Handtag avtagbart, gänga, 60cm Handtag ergonom. bajonett, 20-50cm Handtag tryck, ø22,2mm Handtag, 10 cm, gänga m. slagknopp Förlängningsstång E C Förlängningsstång, gänga, 50cm E C Förlängningsstång, gänga, 100cm E B Förlängningsstång, bajonett, 50cm E B Förlängningsstång, bajonett, 100cm E B Bajonettkoppling Gouge Augers Med ett utseende som en halvmåne och med parallella eggar lämpar sig gouge augers bra för att fastställa jordprofilen. Tack vare dess design fås relativt långa prover och dessutom, när provet skalats med en spatel, kan en näst intill ostörd jordprofil blottas. Önskas prover på djupare nivå används med fördel en vanlig auger för att borra sig ner till önskat provtagningsdjup. Bottendel (urval av diameter) Bajonettkoppling E B Edelman auger, lera, ø7cm E B Edelman auger, kombi, ø7cm E B Edelman auger, sand, ø7cm E B Edelman auger, grov sand, ø7cm E B Riverside auger, ø7cm E B Edelman auger, stenig jord, ø7cm E B Spiralauger, ø3cm E B Spiralauger, hård lera, ø4cm Gänganslutning E C Edelman auger, lera, ø7cm E C Edelman auger, kombi, ø7cm E C Edelman auger, sand, ø7cm E C Edelman auger, grov sand, ø7cm E C Riverside auger, ø7cm E C Edelman auger, stenig jord, ø7cm E C Spiralauger, ø3cm E C Spiralauger, hård lera, ø4cm Set E SA Gouge auger Set, borrning ner till 5m. Bajonettkoppling. E SA Singel Gouge auger Set, mjuka jordar,1m. E SB Singel Gouge auger Set, hårda jordar, 1m. Bottendel Kan fås med både bajonettkoppling och gänganslutning. E B Gouge auger, bajonett, ø2cm 50cm E B Gouge auger, bajonett, ø3cm 50cm E B Gouge auger, bajonett, ø6cm 50cm E B Gouge auger, bajonett, ø2cm 100cm E B Gouge auger, bajonett, ø3cm 100cm E B Gouge auger, bajonett, ø6cm 100cm Jordklassificerings böcker E Soil colour bok,12 uppslag, (japansk vers) E Munsell Soil colour bok, 8 uppslag E Munsell Soil colour bok, utökad, 12 uppslag 33
