1 Sidantal 13 NÄTSTATIONER OCH DRIFTRUM Ver. 1.0 Landstingsservice i Uppsala Län UPPSALA Tfn Fax

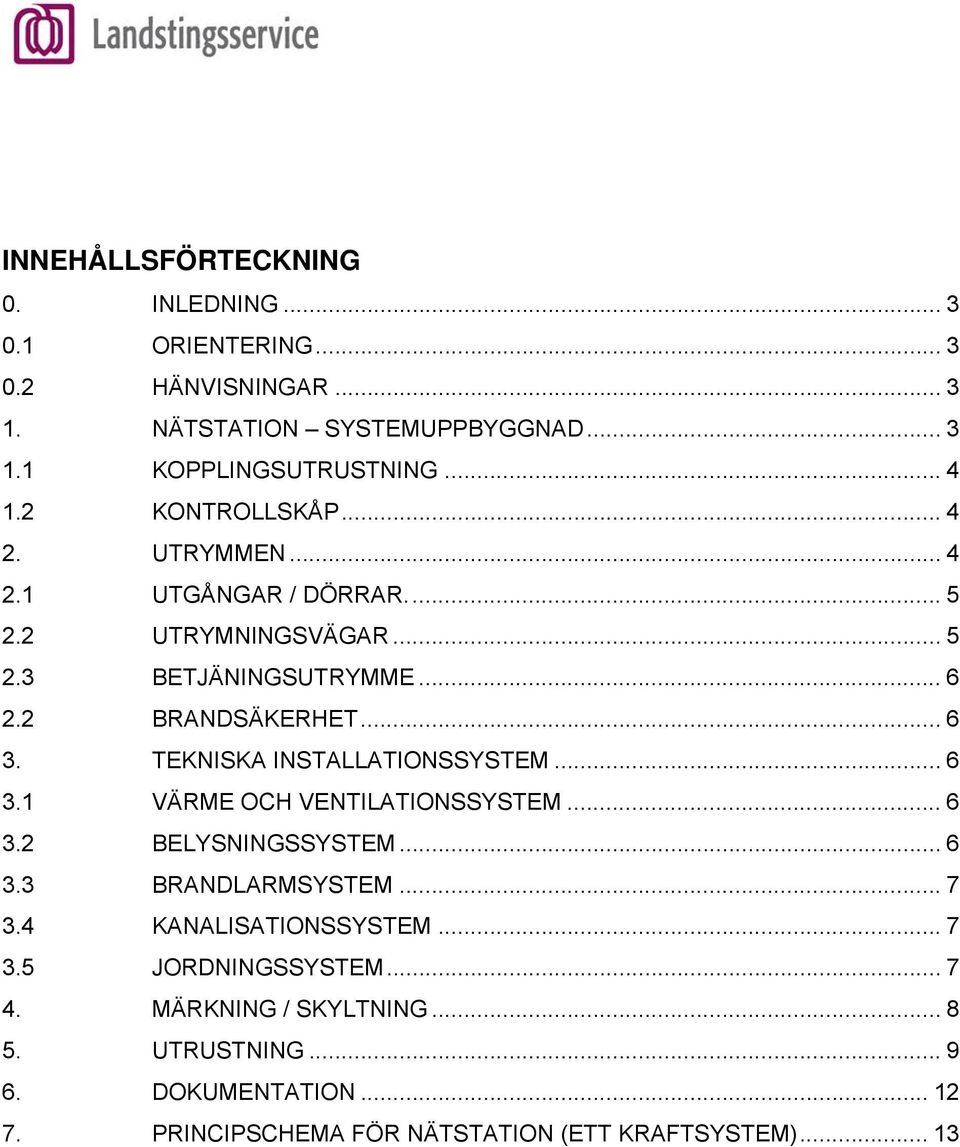

2 INNEHÅLLSFÖRTECKNING 0. INLEDNING ORIENTERING HÄNVISNINGAR NÄTSTATION SYSTEMUPPBYGGNAD KOPPLINGSUTRUSTNING KONTROLLSKÅP UTRYMMEN UTGÅNGAR / DÖRRAR UTRYMNINGSVÄGAR BETJÄNINGSUTRYMME BRANDSÄKERHET TEKNISKA INSTALLATIONSSYSTEM VÄRME OCH VENTILATIONSSYSTEM BELYSNINGSSYSTEM BRANDLARMSYSTEM KANALISATIONSSYSTEM JORDNINGSSYSTEM MÄRKNING / SKYLTNING UTRUSTNING DOKUMENTATION PRINCIPSCHEMA FÖR NÄTSTATION (ETT KRAFTSYSTEM)... 13

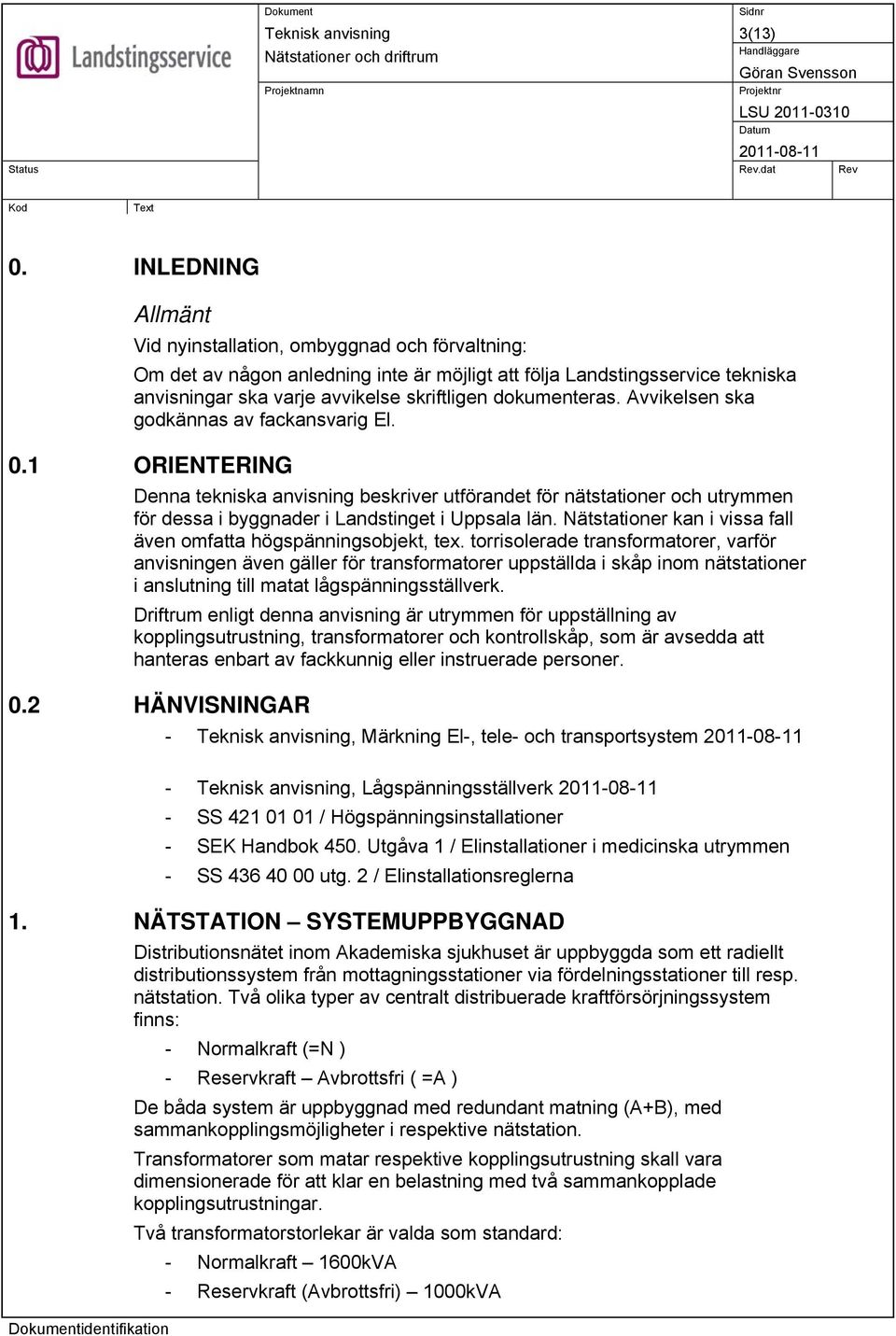

3 3(13) 0. INLEDNING Allmänt Vid nyinstallation, ombyggnad och förvaltning: Om det av någon anledning inte är möjligt att följa Landstingsservice tekniska anvisningar ska varje avvikelse skriftligen dokumenteras. Avvikelsen ska godkännas av fackansvarig El. 0.1 ORIENTERING Denna tekniska anvisning beskriver utförandet för nätstationer och utrymmen för dessa i byggnader i Landstinget i Uppsala län. Nätstationer kan i vissa fall även omfatta högspänningsobjekt, tex. torrisolerade transformatorer, varför anvisningen även gäller för transformatorer uppställda i skåp inom nätstationer i anslutning till matat lågspänningsställverk. Driftrum enligt denna anvisning är utrymmen för uppställning av kopplingsutrustning, transformatorer och kontrollskåp, som är avsedda att hanteras enbart av fackkunnig eller instruerade personer. 0.2 HÄNVISNINGAR -, Märkning El-, tele- och transportsystem -, Lågspänningsställverk - SS / Högspänningsinstallationer - SEK Handbok 450. Utgåva 1 / Elinstallationer i medicinska utrymmen - SS utg. 2 / Elinstallationsreglerna 1. NÄTSTATION SYSTEMUPPBYGGNAD Distributionsnätet inom Akademiska sjukhuset är uppbyggda som ett radiellt distributionssystem från mottagningsstationer via fördelningsstationer till resp. nätstation. Två olika typer av centralt distribuerade kraftförsörjningssystem finns: - Normalkraft (=N ) - Reservkraft Avbrottsfri ( =A ) De båda system är uppbyggnad med redundant matning (A+B), med sammankopplingsmöjligheter i respektive nätstation. Transformatorer som matar respektive kopplingsutrustning skall vara dimensionerade för att klar en belastning med två sammankopplade kopplingsutrustningar. Två transformatorstorlekar är valda som standard: - Normalkraft 1600kVA - Reservkraft (Avbrottsfri) 1000kVA

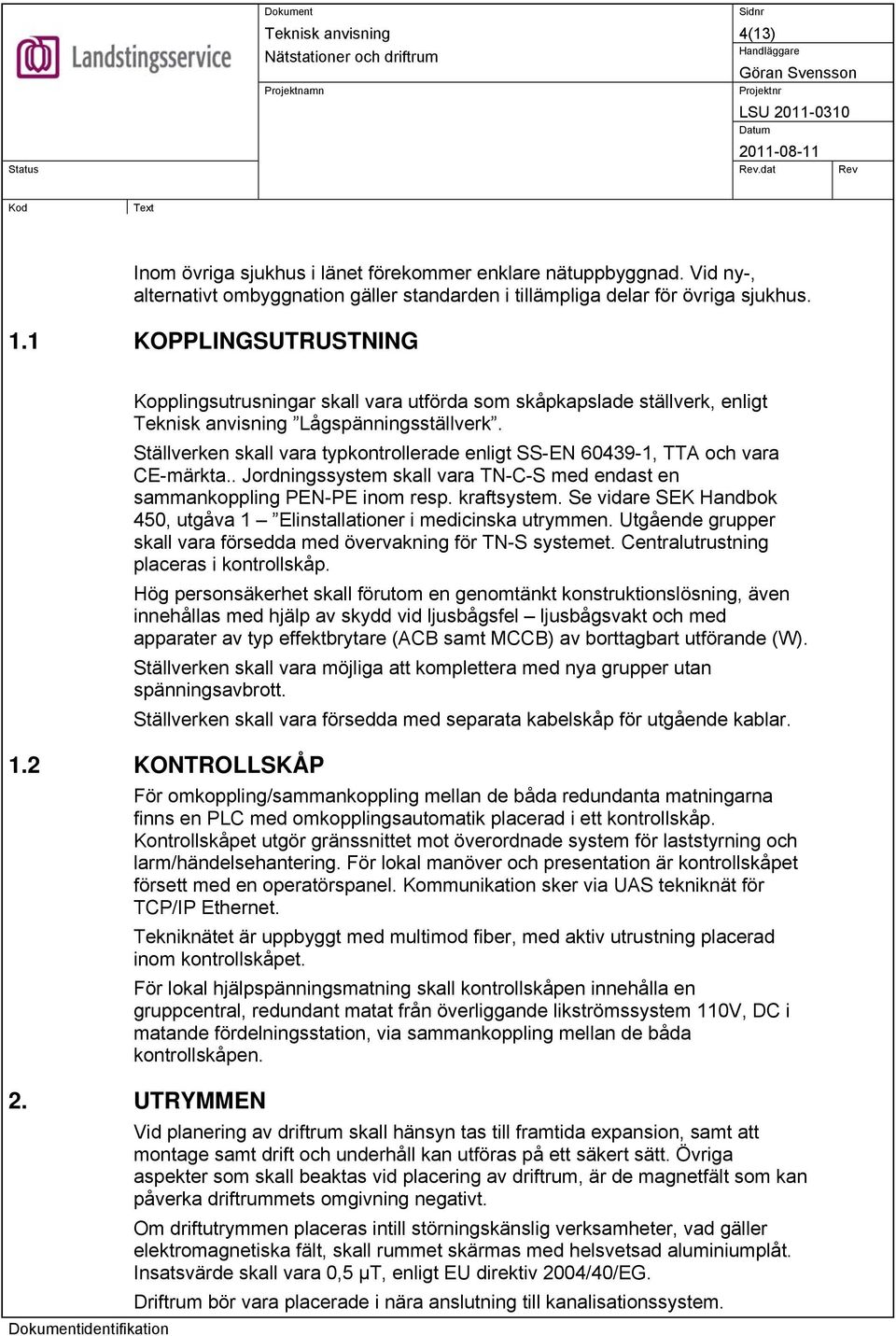

4 4(13) Inom övriga sjukhus i länet förekommer enklare nätuppbyggnad. Vid ny-, alternativt ombyggnation gäller standarden i tillämpliga delar för övriga sjukhus. 1.1 KOPPLINGSUTRUSTNING Kopplingsutrusningar skall vara utförda som skåpkapslade ställverk, enligt Lågspänningsställverk. Ställverken skall vara typkontrollerade enligt SS-EN , TTA och vara CE-märkta.. Jordningssystem skall vara TN-C-S med endast en sammankoppling PEN-PE inom resp. kraftsystem. Se vidare SEK Handbok 450, utgåva 1 Elinstallationer i medicinska utrymmen. Utgående grupper skall vara försedda med övervakning för TN-S systemet. Centralutrustning placeras i kontrollskåp. Hög personsäkerhet skall förutom en genomtänkt konstruktionslösning, även innehållas med hjälp av skydd vid ljusbågsfel ljusbågsvakt och med apparater av typ effektbrytare (ACB samt MCCB) av borttagbart utförande (W). Ställverken skall vara möjliga att komplettera med nya grupper utan spänningsavbrott. Ställverken skall vara försedda med separata kabelskåp för utgående kablar. 1.2 KONTROLLSKÅP För omkoppling/sammankoppling mellan de båda redundanta matningarna finns en PLC med omkopplingsautomatik placerad i ett kontrollskåp. Kontrollskåpet utgör gränssnittet mot överordnade system för laststyrning och larm/händelsehantering. För lokal manöver och presentation är kontrollskåpet försett med en operatörspanel. Kommunikation sker via UAS tekniknät för TCP/IP Ethernet. Tekniknätet är uppbyggt med multimod fiber, med aktiv utrustning placerad inom kontrollskåpet. För lokal hjälpspänningsmatning skall kontrollskåpen innehålla en gruppcentral, redundant matat från överliggande likströmssystem 110V, DC i matande fördelningsstation, via sammankoppling mellan de båda kontrollskåpen. 2. UTRYMMEN Vid planering av driftrum skall hänsyn tas till framtida expansion, samt att montage samt drift och underhåll kan utföras på ett säkert sätt. Övriga aspekter som skall beaktas vid placering av driftrum, är de magnetfält som kan påverka driftrummets omgivning negativt. Om driftutrymmen placeras intill störningskänslig verksamheter, vad gäller elektromagnetiska fält, skall rummet skärmas med helsvetsad aluminiumplåt. Insatsvärde skall vara 0,5 μt, enligt EU direktiv 2004/40/EG. Driftrum bör vara placerade i nära anslutning till kanalisationssystem.

5 5(13) Vid placering av olika system i samma utrymme skall kopplingsutrustningar med samma redundanstyp placeras i samma utrymme. Kontrollsystem bör placeras inom separata utrymmen. Rörsystem innehållande vatten och avlopp skall inte placeras inom driftrummen. Är detta inte möjligt att undvika, måste åtgärder vidtas som förhindrar att den elektriska utrustningen inte påverkas vid en ev. skada. Driftrum skall vara målade i ljusa kulörer med god reflektionsfaktor. Golv skall vara dammbundna och inte hala. Vid behov kompletteras golv med halkskydd mellan kopplingsutrusningarna i form av gummimatta. Utrymmen utanför driftrummet skall vara på samma golvnivå som driftrummet, alternativt vara försedd med ramp. Förekommer nivåskillnader skall dessa vara försedda med efterlysande märkning. Inom driftrummet skall finnas plats för verktyg och manöverdon. 2.1 UTGÅNGAR / DÖRRAR. Dörrar skall öppnas utåt och på utsidan vara försedda med förbudsmärke som anger tillträdesförbud för obehöriga och varningsmärke med varning för allmän fara. Dörrmått skall vara anpassade för intransport av utrustning. Transportvägar skall dimensioneras så att transport av utrustning kan ske utan att utrustning tillhörande andra system behöver demonteras. Utrymningsdörrar mellan driftrum skall om möjligt vara öppningsbara åt båda hållen alternativt en dörr i vardera riktningen. Utrymningsdörrar skall ha minst 2m fri höjd och minst 0,75 m fri bredd. Samtliga utrymningsdörrar skall vara försedda och lätt kunna öppnas med nödöppnare enligt SS Inga dörrstängare får vara monterade på utrymningsdörrarna. Utanför varje utrymningsdörr skall ett utrymme finnas som medger omhändertagande av liggande, skadade personer. Ett mått om 1,5 x 2,0 m rekommenderas. Samtliga dörrar in till driftrummen skall ha unika låscylindrar, för att enbart passa till nycklar som hanteras av behörig personal. 2.2 UTRYMNINGSVÄGAR Utgångsdörrar skall vara placerade så att utrymningsvägens längd inom rummet inte övertiger 20 m. Om betjäningsgångens längd är längre än 10 m, skall utrymningsväg anordnas i vardera änden av betjäningsgången, även om utrymningsvägen inom rummet understiger 20 m. Det rekommenderas att två utrymningsvägar anordnas när betjäningsgångens längd är mer än 6 m. Det rekommenderas att utrymningsvägar markeras och förses med efter lysande tejp.

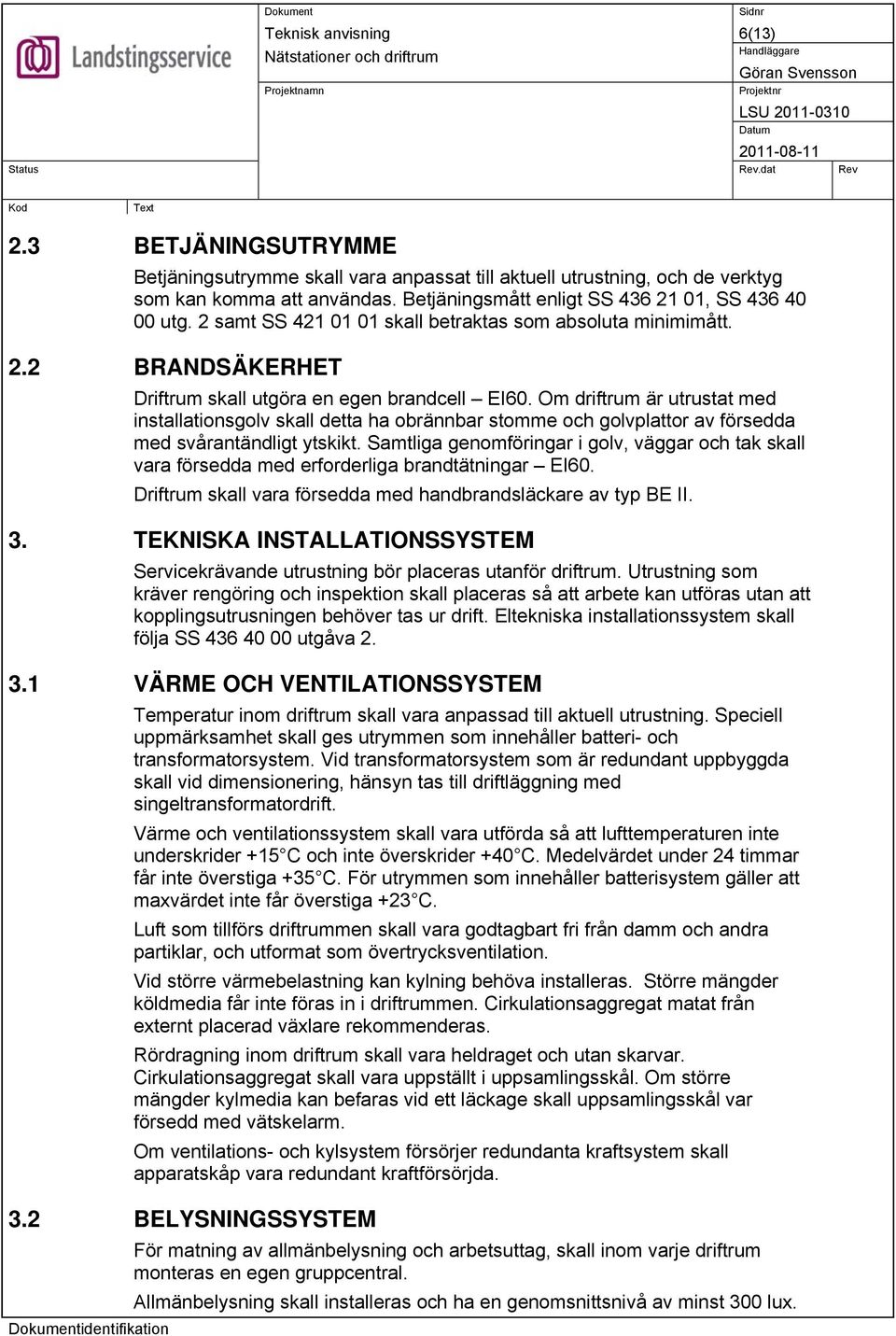

6 6(13) 2.3 BETJÄNINGSUTRYMME Betjäningsutrymme skall vara anpassat till aktuell utrustning, och de verktyg som kan komma att användas. Betjäningsmått enligt SS , SS utg. 2 samt SS skall betraktas som absoluta minimimått. 2.2 BRANDSÄKERHET Driftrum skall utgöra en egen brandcell EI60. Om driftrum är utrustat med installationsgolv skall detta ha obrännbar stomme och golvplattor av försedda med svårantändligt ytskikt. Samtliga genomföringar i golv, väggar och tak skall vara försedda med erforderliga brandtätningar EI60. Driftrum skall vara försedda med handbrandsläckare av typ BE II. 3. TEKNISKA INSTALLATIONSSYSTEM Servicekrävande utrustning bör placeras utanför driftrum. Utrustning som kräver rengöring och inspektion skall placeras så att arbete kan utföras utan att kopplingsutrusningen behöver tas ur drift. Eltekniska installationssystem skall följa SS utgåva VÄRME OCH VENTILATIONSSYSTEM Temperatur inom driftrum skall vara anpassad till aktuell utrustning. Speciell uppmärksamhet skall ges utrymmen som innehåller batteri- och transformatorsystem. Vid transformatorsystem som är redundant uppbyggda skall vid dimensionering, hänsyn tas till driftläggning med singeltransformatordrift. Värme och ventilationssystem skall vara utförda så att lufttemperaturen inte underskrider +15 C och inte överskrider +40 C. Medelvärdet under 24 timmar får inte överstiga +35 C. För utrymmen som innehåller batterisystem gäller att maxvärdet inte får överstiga +23 C. Luft som tillförs driftrummen skall vara godtagbart fri från damm och andra partiklar, och utformat som övertrycksventilation. Vid större värmebelastning kan kylning behöva installeras. Större mängder köldmedia får inte föras in i driftrummen. Cirkulationsaggregat matat från externt placerad växlare rekommenderas. Rördragning inom driftrum skall vara heldraget och utan skarvar. Cirkulationsaggregat skall vara uppställt i uppsamlingsskål. Om större mängder kylmedia kan befaras vid ett läckage skall uppsamlingsskål var försedd med vätskelarm. Om ventilations- och kylsystem försörjer redundanta kraftsystem skall apparatskåp vara redundant kraftförsörjda. 3.2 BELYSNINGSSYSTEM För matning av allmänbelysning och arbetsuttag, skall inom varje driftrum monteras en egen gruppcentral. Allmänbelysning skall installeras och ha en genomsnittsnivå av minst 300 lux.

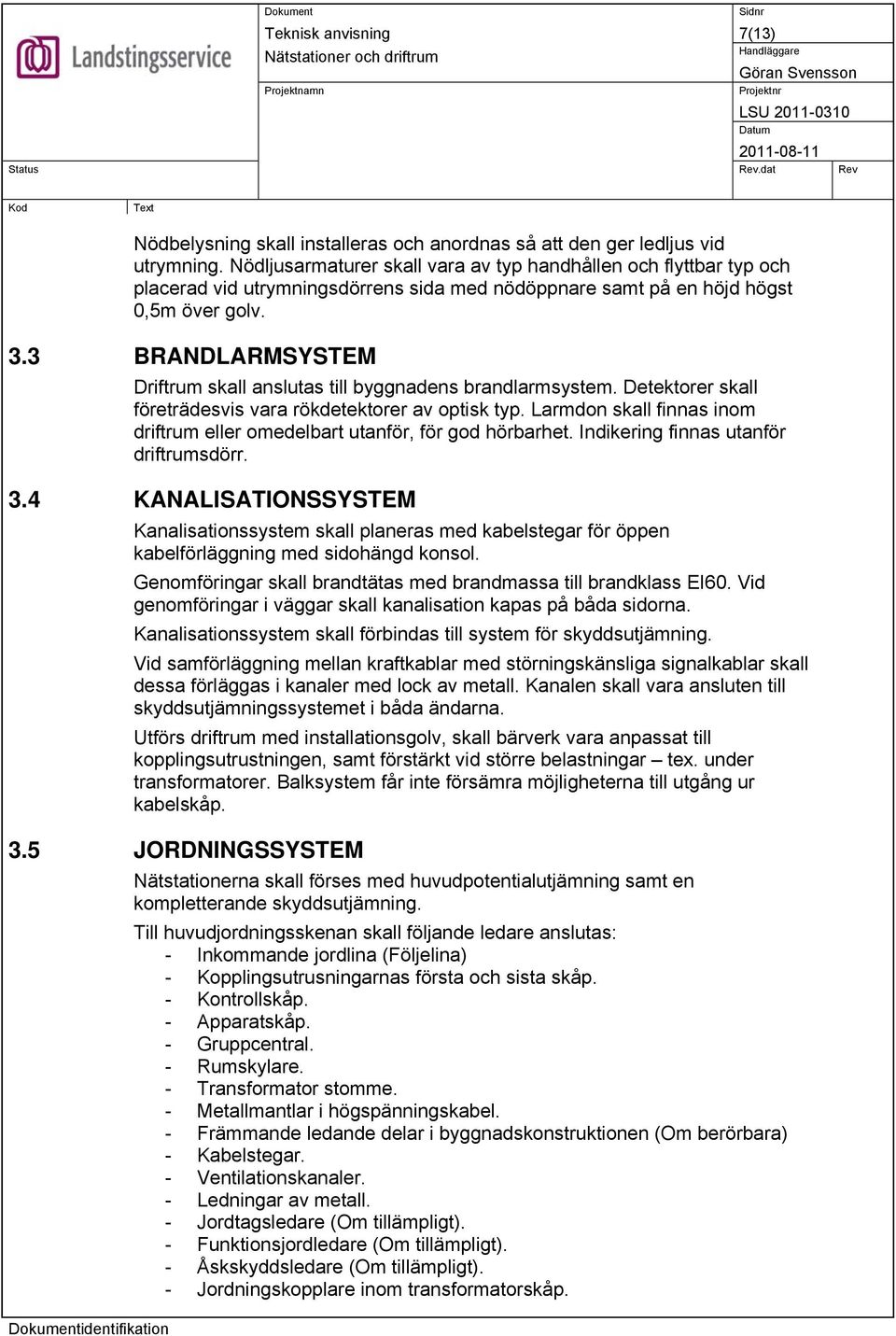

7 7(13) Nödbelysning skall installeras och anordnas så att den ger ledljus vid utrymning. Nödljusarmaturer skall vara av typ handhållen och flyttbar typ och placerad vid utrymningsdörrens sida med nödöppnare samt på en höjd högst 0,5m över golv. 3.3 BRANDLARMSYSTEM Driftrum skall anslutas till byggnadens brandlarmsystem. Detektorer skall företrädesvis vara rökdetektorer av optisk typ. Larmdon skall finnas inom driftrum eller omedelbart utanför, för god hörbarhet. Indikering finnas utanför driftrumsdörr. 3.4 KANALISATIONSSYSTEM Kanalisationssystem skall planeras med kabelstegar för öppen kabelförläggning med sidohängd konsol. Genomföringar skall brandtätas med brandmassa till brandklass EI60. Vid genomföringar i väggar skall kanalisation kapas på båda sidorna. Kanalisationssystem skall förbindas till system för skyddsutjämning. Vid samförläggning mellan kraftkablar med störningskänsliga signalkablar skall dessa förläggas i kanaler med lock av metall. Kanalen skall vara ansluten till skyddsutjämningssystemet i båda ändarna. Utförs driftrum med installationsgolv, skall bärverk vara anpassat till kopplingsutrustningen, samt förstärkt vid större belastningar tex. under transformatorer. Balksystem får inte försämra möjligheterna till utgång ur kabelskåp. 3.5 JORDNINGSSYSTEM Nätstationerna skall förses med huvudpotentialutjämning samt en kompletterande skyddsutjämning. Till huvudjordningsskenan skall följande ledare anslutas: - Inkommande jordlina (Följelina) - Kopplingsutrusningarnas första och sista skåp. - Kontrollskåp. - Apparatskåp. - Gruppcentral. - Rumskylare. - Transformator stomme. - Metallmantlar i högspänningskabel. - Främmande ledande delar i byggnadskonstruktionen (Om berörbara) - Kabelstegar. - Ventilationskanaler. - Ledningar av metall. - Jordtagsledare (Om tillämpligt). - Funktionsjordledare (Om tillämpligt). - Åskskyddsledare (Om tillämpligt). - Jordningskopplare inom transformatorskåp.

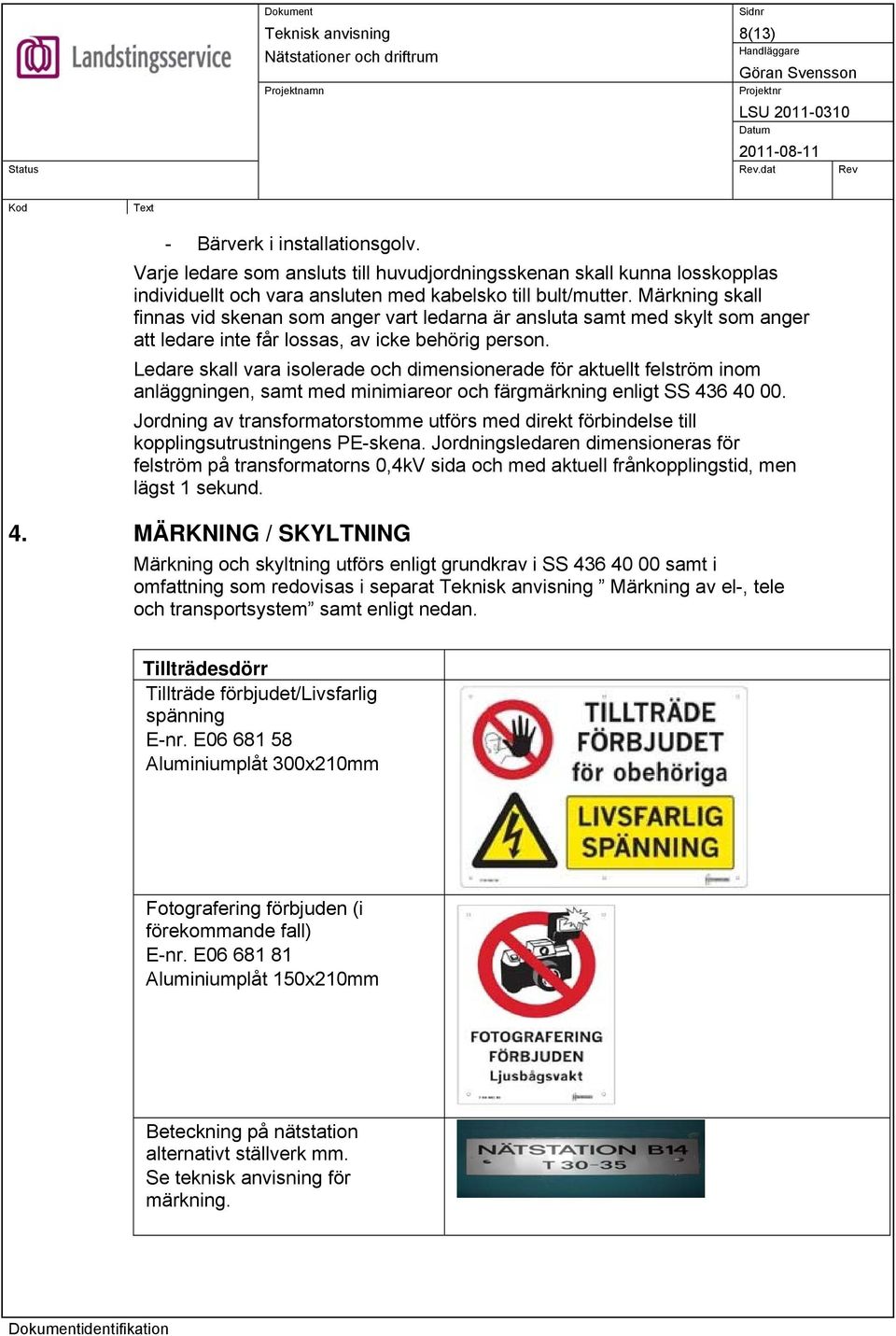

8 8(13) - Bärverk i installationsgolv. Varje ledare som ansluts till huvudjordningsskenan skall kunna losskopplas individuellt och vara ansluten med kabelsko till bult/mutter. Märkning skall finnas vid skenan som anger vart ledarna är ansluta samt med skylt som anger att ledare inte får lossas, av icke behörig person. Ledare skall vara isolerade och dimensionerade för aktuellt felström inom anläggningen, samt med minimiareor och färgmärkning enligt SS Jordning av transformatorstomme utförs med direkt förbindelse till kopplingsutrustningens PE-skena. Jordningsledaren dimensioneras för felström på transformatorns 0,4kV sida och med aktuell frånkopplingstid, men lägst 1 sekund. 4. MÄRKNING / SKYLTNING Märkning och skyltning utförs enligt grundkrav i SS samt i omfattning som redovisas i separat Märkning av el-, tele och transportsystem samt enligt nedan. Tillträdesdörr Tillträde förbjudet/livsfarlig spänning E-nr. E Aluminiumplåt 300x210mm Fotografering förbjuden (i förekommande fall) E-nr. E Aluminiumplåt 150x210mm Beteckning på nätstation alternativt ställverk mm. Se teknisk anvisning för märkning.

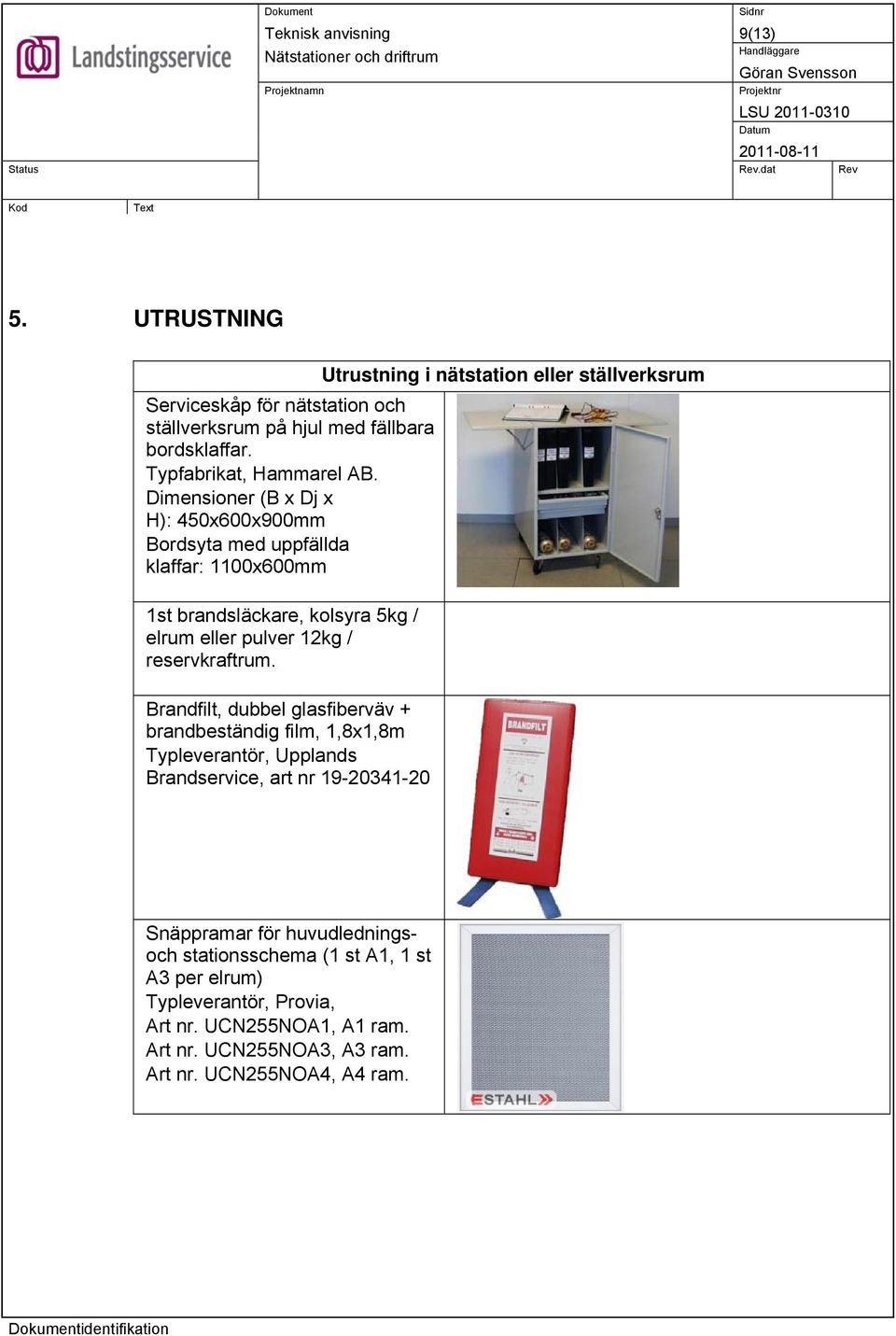

9 9(13) 5. UTRUSTNING Utrustning i nätstation eller ställverksrum Serviceskåp för nätstation och ställverksrum på hjul med fällbara bordsklaffar. Typfabrikat, Hammarel AB. Dimensioner (B x Dj x H): 450x600x900mm Bordsyta med uppfällda klaffar: 1100x600mm 1st brandsläckare, kolsyra 5kg / elrum eller pulver 12kg / reservkraftrum. Brandfilt, dubbel glasfiberväv + brandbeständig film, 1,8x1,8m Typleverantör, Upplands Brandservice, art nr Snäppramar för huvudledningsoch stationsschema (1 st A1, 1 st A3 per elrum) Typleverantör, Provia, Art nr. UCN255NOA1, A1 ram. Art nr. UCN255NOA3, A3 ram. Art nr. UCN255NOA4, A4 ram.

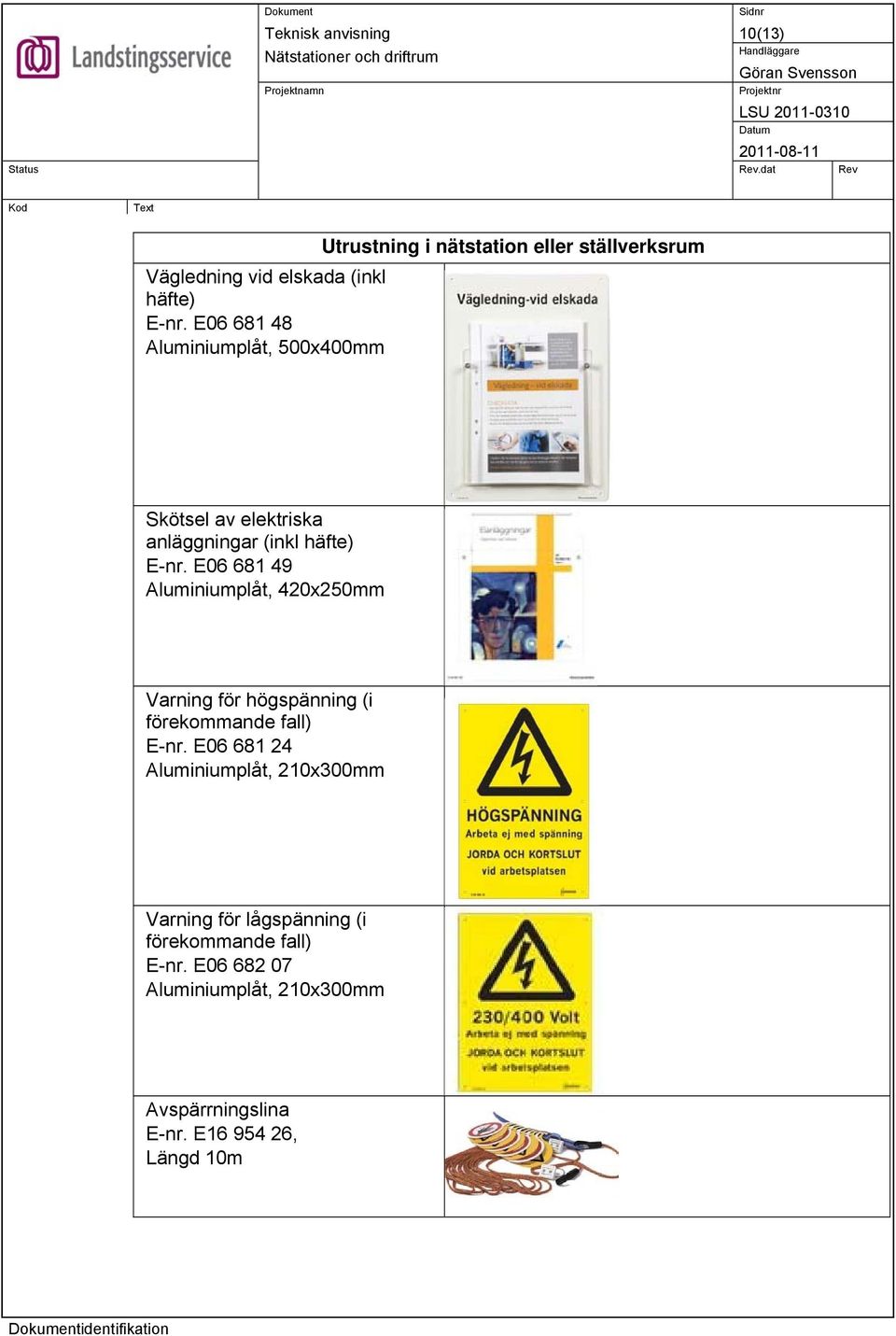

10 10(13) Utrustning i nätstation eller ställverksrum Vägledning vid elskada (inkl häfte) E-nr. E Aluminiumplåt, 500x400mm Skötsel av elektriska anläggningar (inkl häfte) E-nr. E Aluminiumplåt, 420x250mm Varning för högspänning (i förekommande fall) E-nr. E Aluminiumplåt, 210x300mm Varning för lågspänning (i förekommande fall) E-nr. E Aluminiumplåt, 210x300mm Avspärrningslina E-nr. E , Längd 10m

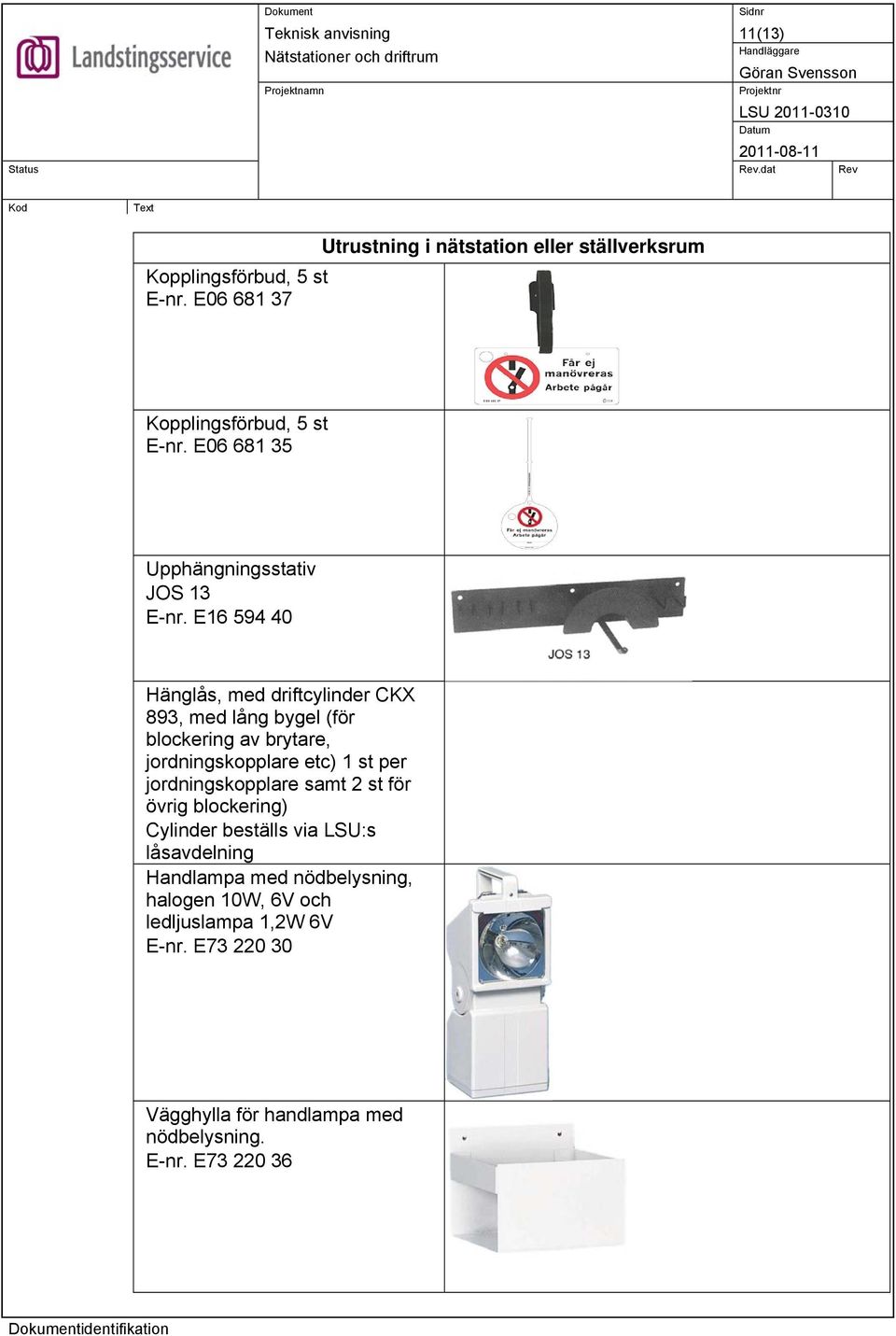

11 11(13) Utrustning i nätstation eller ställverksrum Kopplingsförbud, 5 st E-nr. E Kopplingsförbud, 5 st E-nr. E Upphängningsstativ JOS 13 E-nr. E Hänglås, med driftcylinder CKX 893, med lång bygel (för blockering av brytare, jordningskopplare etc) 1 st per jordningskopplare samt 2 st för övrig blockering) Cylinder beställs via LSU:s låsavdelning Handlampa med nödbelysning, halogen 10W, 6V och ledljuslampa 1,2W 6V E-nr. E Vägghylla för handlampa med nödbelysning. E-nr. E

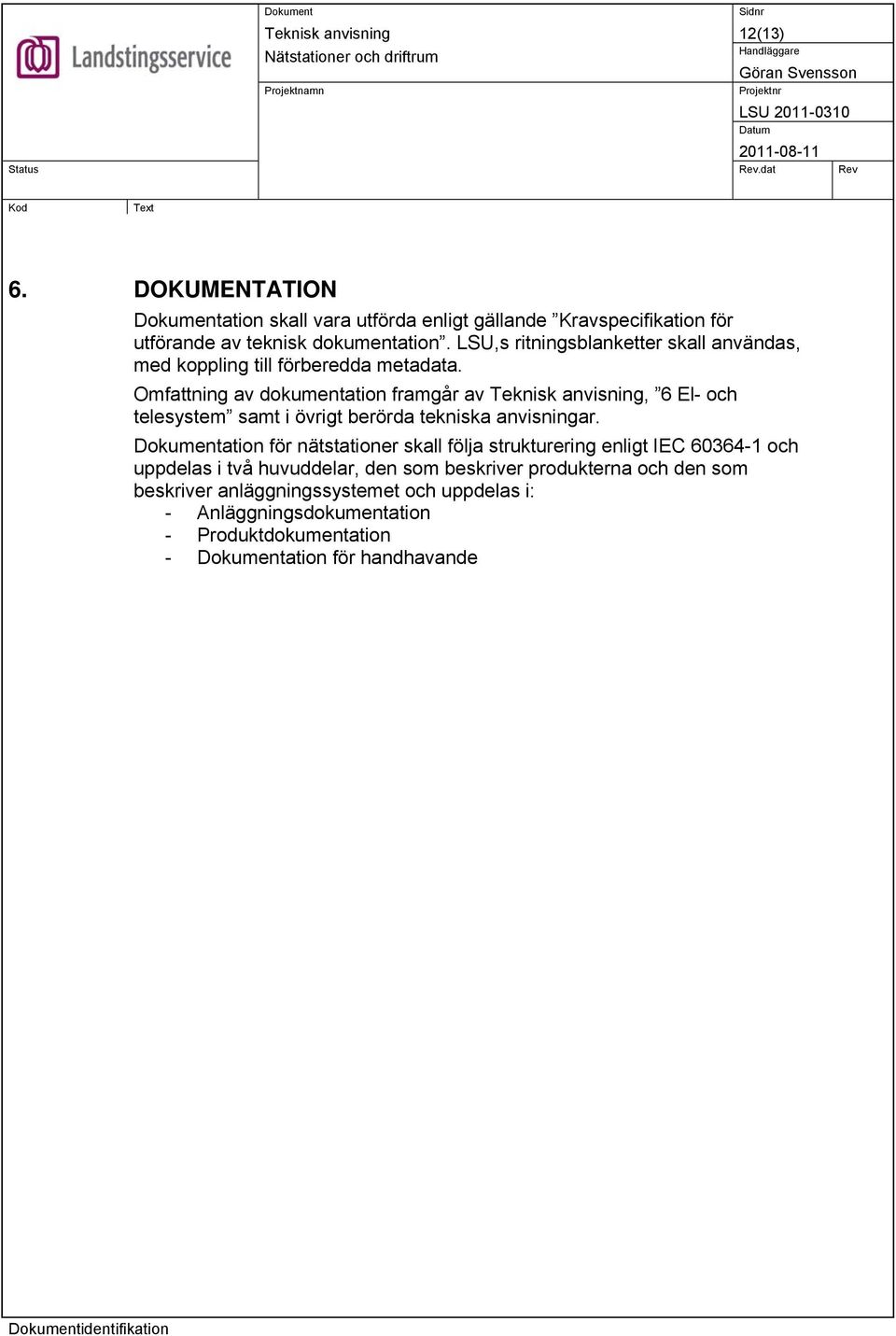

12 12(13) 6. DOKUMENTATION Dokumentation skall vara utförda enligt gällande Kravspecifikation för utförande av teknisk dokumentation. LSU,s ritningsblanketter skall användas, med koppling till förberedda metadata. Omfattning av dokumentation framgår av, 6 El- och telesystem samt i övrigt berörda tekniska anvisningar. Dokumentation för nätstationer skall följa strukturering enligt IEC och uppdelas i två huvuddelar, den som beskriver produkterna och den som beskriver anläggningssystemet och uppdelas i: - Anläggningsdokumentation - Produktdokumentation - Dokumentation för handhavande

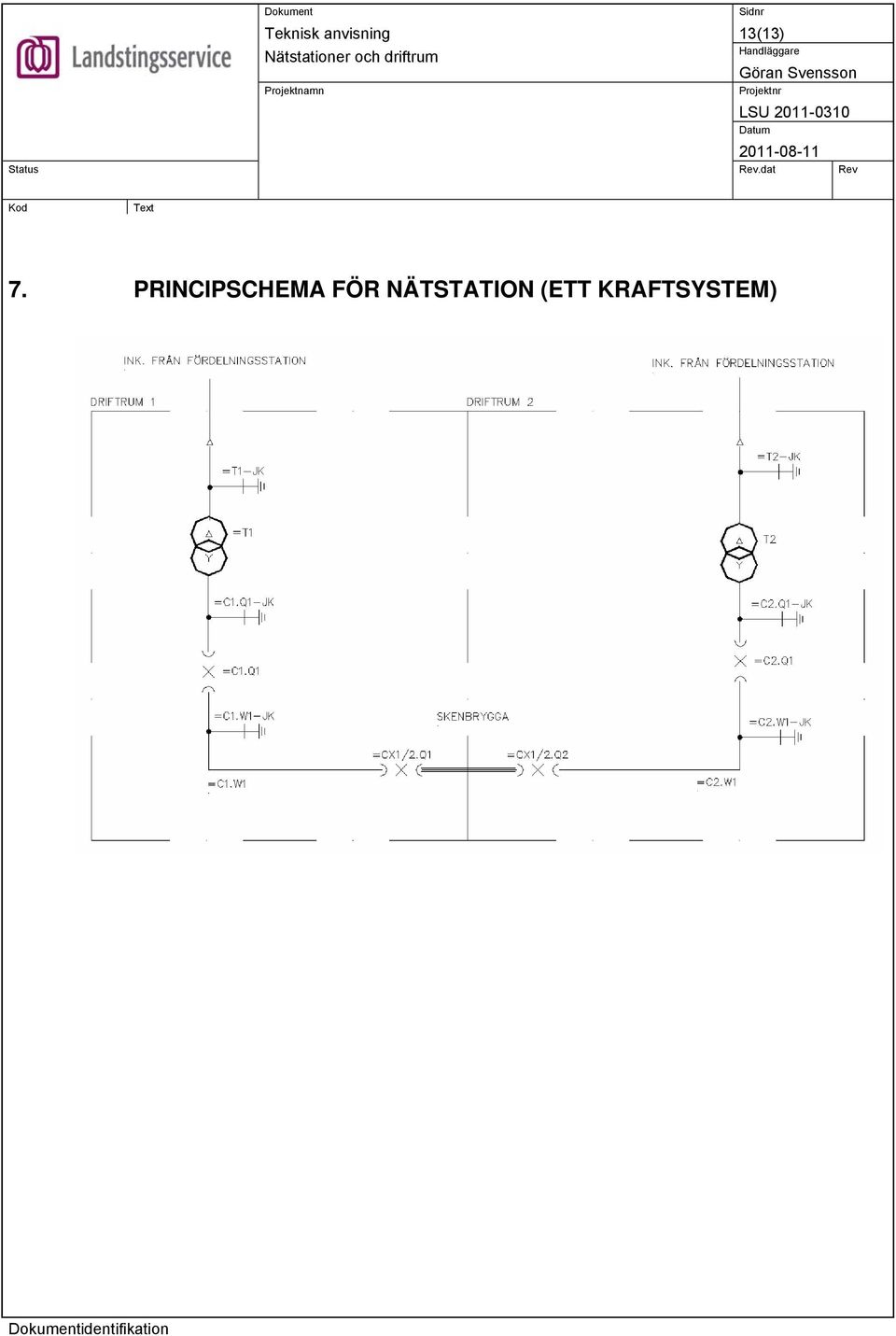

13 13(13) 7. PRINCIPSCHEMA FÖR NÄTSTATION (ETT KRAFTSYSTEM)
