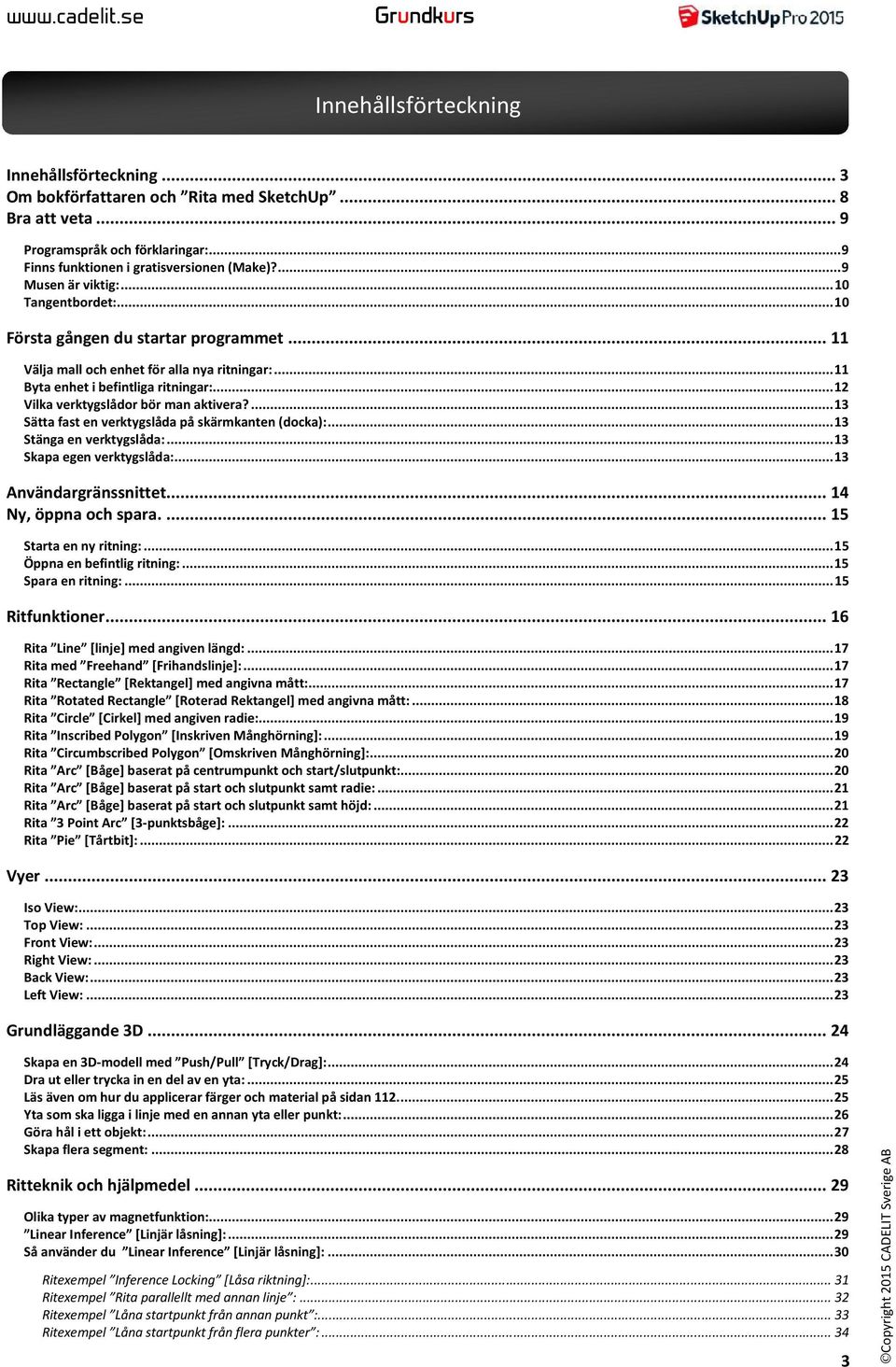

1 Innehållsförteckning Innehållsförteckning... 3 Om bokförfattaren och Rita med SketchUp... 8 Bra att veta... 9 Programspråk och förklaringar:... 9 Finns funktionen i gratisversionen (Make)?... 9 Musen är viktig: Tangentbordet: Första gången du startar programmet Välja mall och enhet för alla nya ritningar: Byta enhet i befintliga ritningar: Vilka verktygslådor bör man aktivera? Sätta fast en verktygslåda på skärmkanten (docka): Stänga en verktygslåda: Skapa egen verktygslåda: Användargränssnittet Ny, öppna och spara Starta en ny ritning: Öppna en befintlig ritning: Spara en ritning: Ritfunktioner Rita Line [linje] med angiven längd: Rita med Freehand [Frihandslinje]: Rita Rectangle [Rektangel] med angivna mått: Rita Rotated Rectangle [Roterad Rektangel] med angivna mått: Rita Circle [Cirkel] med angiven radie: Rita Inscribed Polygon [Inskriven Månghörning]: Rita Circumbscribed Polygon [Omskriven Månghörning]: Rita Arc [Båge] baserat på centrumpunkt och start/slutpunkt: Rita Arc [Båge] baserat på start och slutpunkt samt radie: Rita Arc [Båge] baserat på start och slutpunkt samt höjd: Rita 3 Point Arc [3-punktsbåge]: Rita Pie [Tårtbit]: Vyer Iso View: Top View: Front View: Right View: Back View: Left View: Grundläggande 3D Skapa en 3D-modell med Push/Pull [Tryck/Drag]: Dra ut eller trycka in en del av en yta: Läs även om hur du applicerar färger och material på sidan Yta som ska ligga i linje med en annan yta eller punkt: Göra hål i ett objekt: Skapa flera segment: Ritteknik och hjälpmedel Olika typer av magnetfunktion: Linear Inference [Linjär låsning]: Så använder du Linear Inference [Linjär låsning]: Ritexempel Inference Locking [Låsa riktning]: Ritexempel Rita parallellt med annan linje : Ritexempel Låna startpunkt från annan punkt : Ritexempel Låna startpunkt från flera punkter :

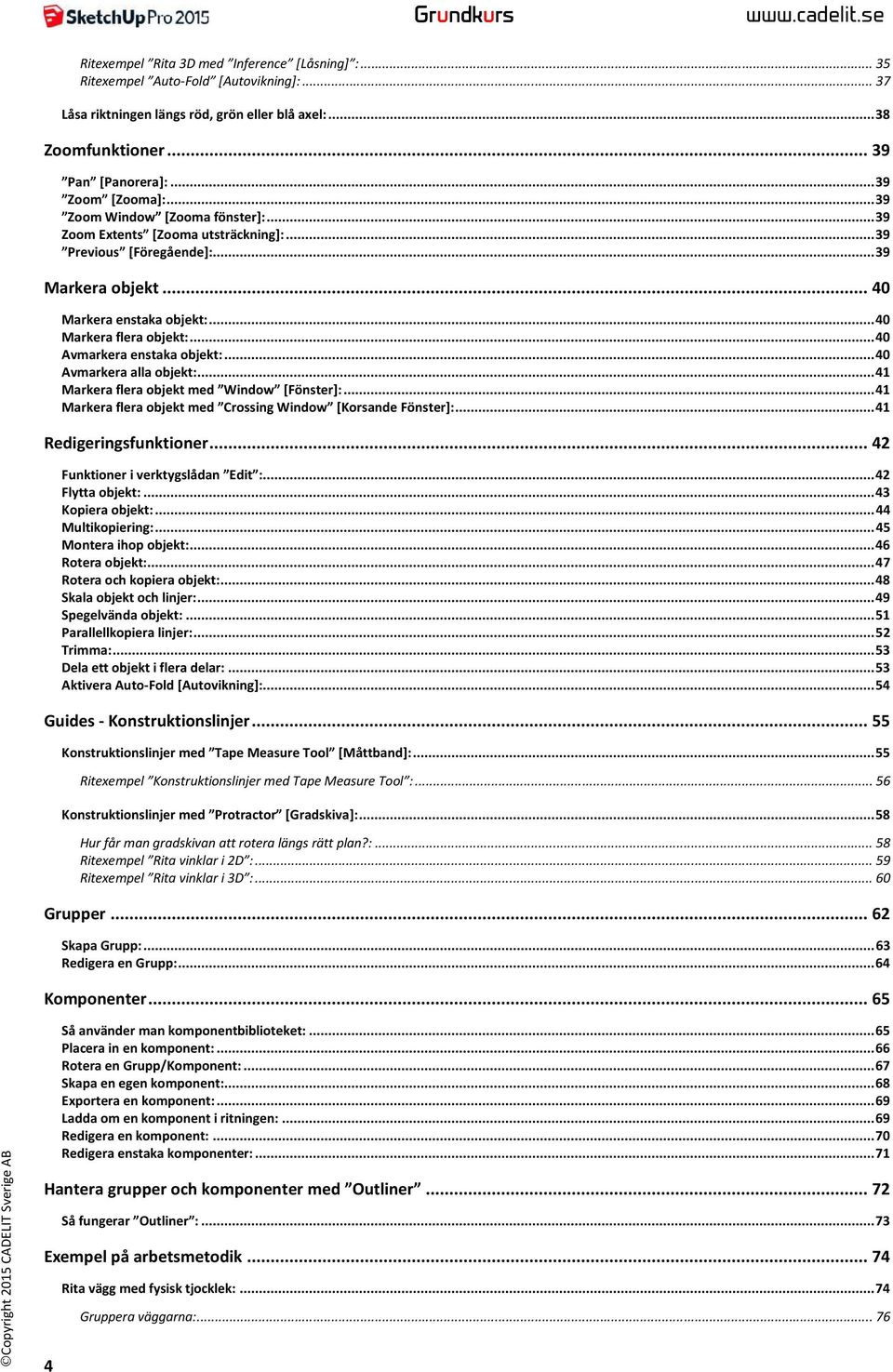

2 Ritexempel Rita 3D med Inference [Låsning] : Ritexempel Auto-Fold [Autovikning]: Låsa riktningen längs röd, grön eller blå axel: Zoomfunktioner Pan [Panorera]: Zoom [Zooma]: Zoom Window [Zooma fönster]: Zoom Extents [Zooma utsträckning]: Previous [Föregående]: Markera objekt Markera enstaka objekt: Markera flera objekt: Avmarkera enstaka objekt: Avmarkera alla objekt: Markera flera objekt med Window [Fönster]: Markera flera objekt med Crossing Window [Korsande Fönster]: Redigeringsfunktioner Funktioner i verktygslådan Edit : Flytta objekt: Kopiera objekt: Multikopiering: Montera ihop objekt: Rotera objekt: Rotera och kopiera objekt: Skala objekt och linjer: Spegelvända objekt: Parallellkopiera linjer: Trimma: Dela ett objekt i flera delar: Aktivera Auto-Fold [Autovikning]: Guides - Konstruktionslinjer Konstruktionslinjer med Tape Measure Tool [Måttband]: Ritexempel Konstruktionslinjer med Tape Measure Tool : Konstruktionslinjer med Protractor [Gradskiva]: Hur får man gradskivan att rotera längs rätt plan?: Ritexempel Rita vinklar i 2D : Ritexempel Rita vinklar i 3D : Grupper Skapa Grupp: Redigera en Grupp: Komponenter Så använder man komponentbiblioteket: Placera in en komponent: Rotera en Grupp/Komponent: Skapa en egen komponent: Exportera en komponent: Ladda om en komponent i ritningen: Redigera en komponent: Redigera enstaka komponenter: Hantera grupper och komponenter med Outliner Så fungerar Outliner : Exempel på arbetsmetodik Rita vägg med fysisk tjocklek: Gruppera väggarna:... 76

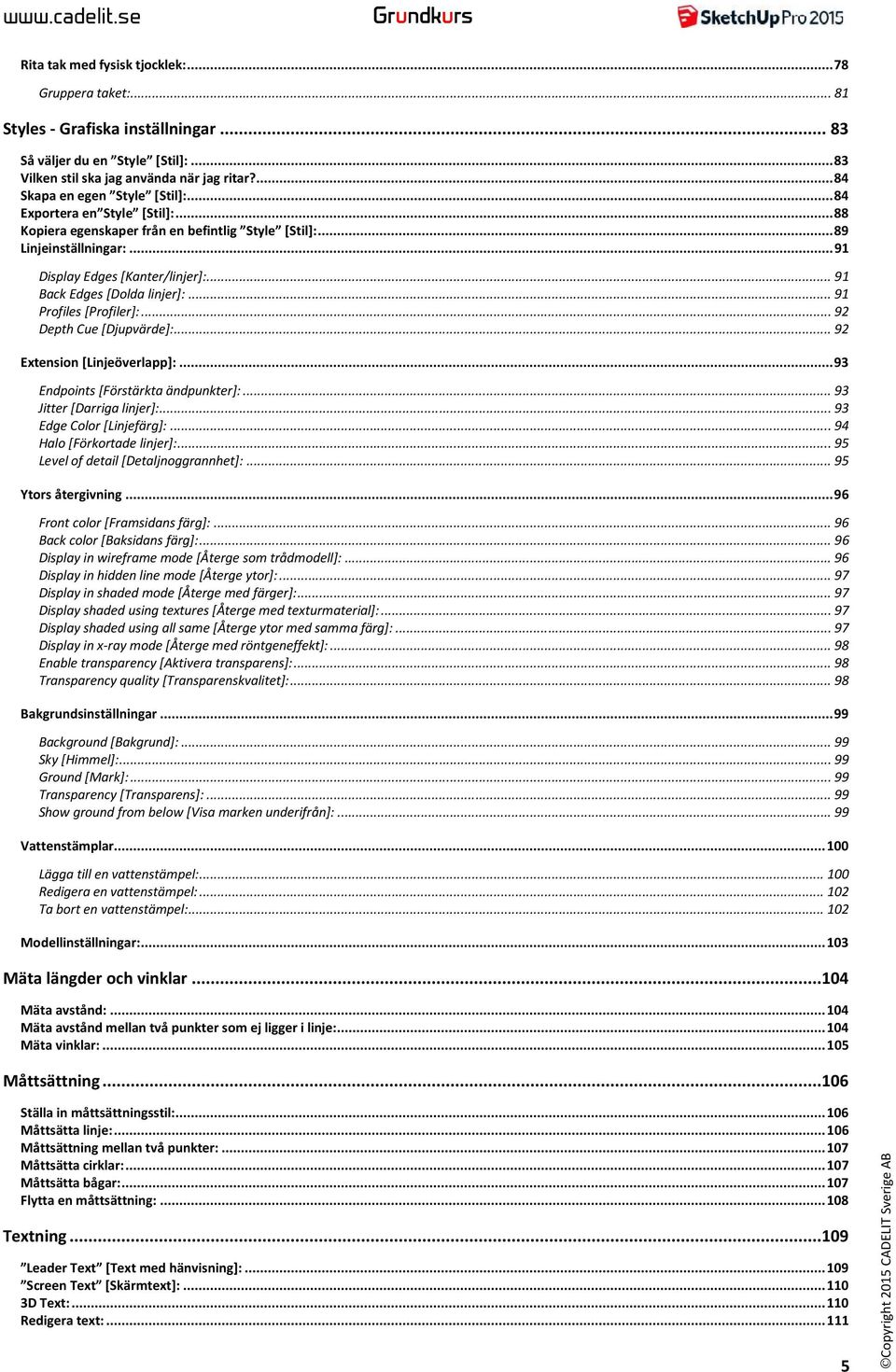

3 Rita tak med fysisk tjocklek: Gruppera taket: Styles - Grafiska inställningar Så väljer du en Style [Stil]: Vilken stil ska jag använda när jag ritar? Skapa en egen Style [Stil]: Exportera en Style [Stil]: Kopiera egenskaper från en befintlig Style [Stil]: Linjeinställningar: Display Edges [Kanter/linjer]: Back Edges [Dolda linjer]: Profiles [Profiler]: Depth Cue [Djupvärde]: Extension [Linjeöverlapp]: Endpoints [Förstärkta ändpunkter]: Jitter [Darriga linjer]: Edge Color [Linjefärg]: Halo [Förkortade linjer]: Level of detail [Detaljnoggrannhet]: Ytors återgivning Front color [Framsidans färg]: Back color [Baksidans färg]: Display in wireframe mode [Återge som trådmodell]: Display in hidden line mode [Återge ytor]: Display in shaded mode [Återge med färger]: Display shaded using textures [Återge med texturmaterial]: Display shaded using all same [Återge ytor med samma färg]: Display in x-ray mode [Återge med röntgeneffekt]: Enable transparency [Aktivera transparens]: Transparency quality [Transparenskvalitet]: Bakgrundsinställningar Background [Bakgrund]: Sky [Himmel]: Ground [Mark]: Transparency [Transparens]: Show ground from below [Visa marken underifrån]: Vattenstämplar Lägga till en vattenstämpel: Redigera en vattenstämpel: Ta bort en vattenstämpel: Modellinställningar: Mäta längder och vinklar Mäta avstånd: Mäta avstånd mellan två punkter som ej ligger i linje: Mäta vinklar: Måttsättning Ställa in måttsättningsstil: Måttsätta linje: Måttsättning mellan två punkter: Måttsätta cirklar: Måttsätta bågar: Flytta en måttsättning: Textning Leader Text [Text med hänvisning]: Screen Text [Skärmtext]: D Text: Redigera text:

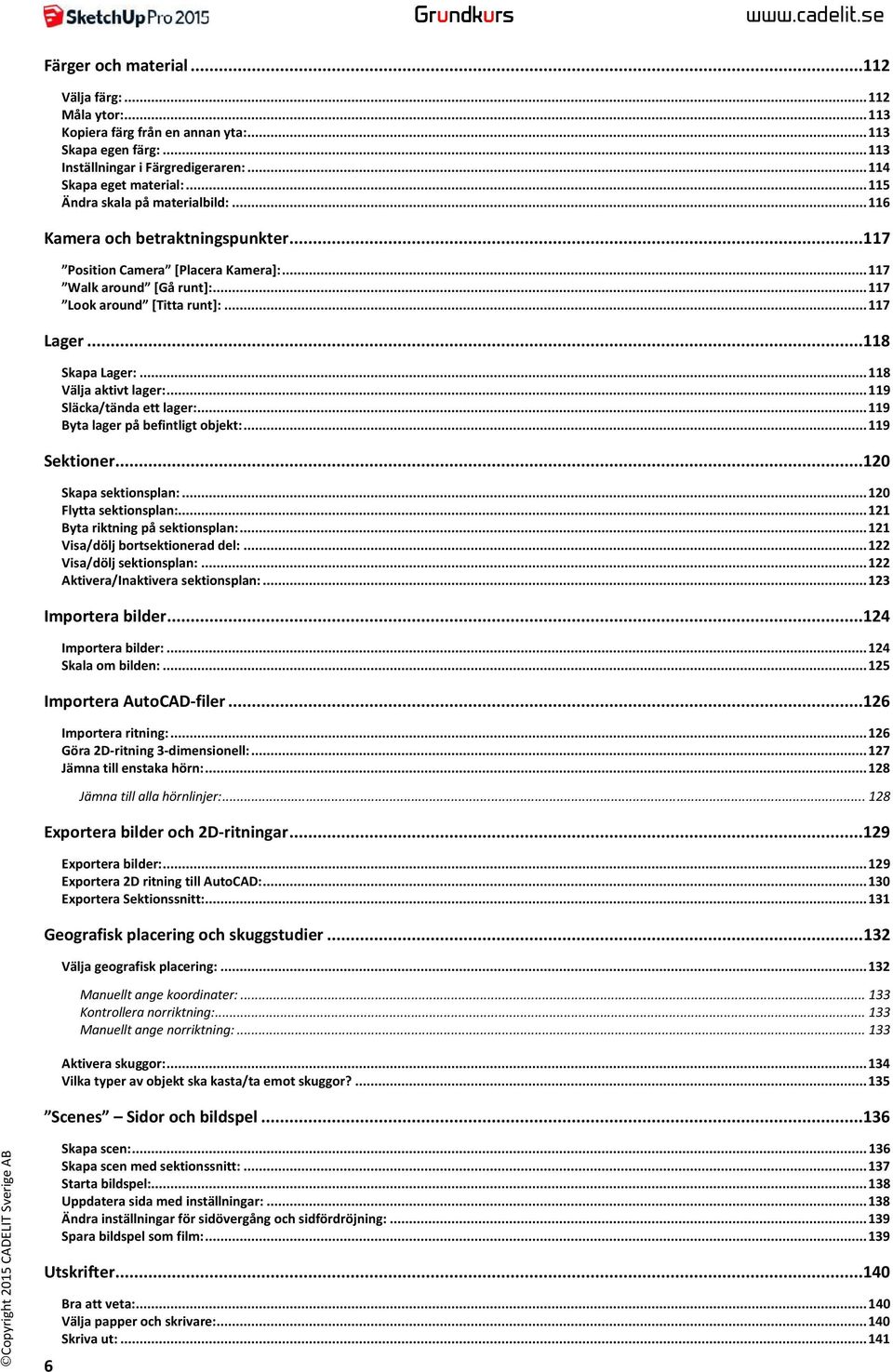

4 Färger och material Välja färg: Måla ytor: Kopiera färg från en annan yta: Skapa egen färg: Inställningar i Färgredigeraren: Skapa eget material: Ändra skala på materialbild: Kamera och betraktningspunkter Position Camera [Placera Kamera]: Walk around [Gå runt]: Look around [Titta runt]: Lager Skapa Lager: Välja aktivt lager: Släcka/tända ett lager: Byta lager på befintligt objekt: Sektioner Skapa sektionsplan: Flytta sektionsplan: Byta riktning på sektionsplan: Visa/dölj bortsektionerad del: Visa/dölj sektionsplan: Aktivera/Inaktivera sektionsplan: Importera bilder Importera bilder: Skala om bilden: Importera AutoCAD-filer Importera ritning: Göra 2D-ritning 3-dimensionell: Jämna till enstaka hörn: Jämna till alla hörnlinjer: Exportera bilder och 2D-ritningar Exportera bilder: Exportera 2D ritning till AutoCAD: Exportera Sektionssnitt: Geografisk placering och skuggstudier Välja geografisk placering: Manuellt ange koordinater: Kontrollera norriktning: Manuellt ange norriktning: Aktivera skuggor: Vilka typer av objekt ska kasta/ta emot skuggor? Scenes Sidor och bildspel Skapa scen: Skapa scen med sektionssnitt: Starta bildspel: Uppdatera sida med inställningar: Ändra inställningar för sidövergång och sidfördröjning: Spara bildspel som film: Utskrifter Bra att veta: Välja papper och skrivare: Skriva ut:

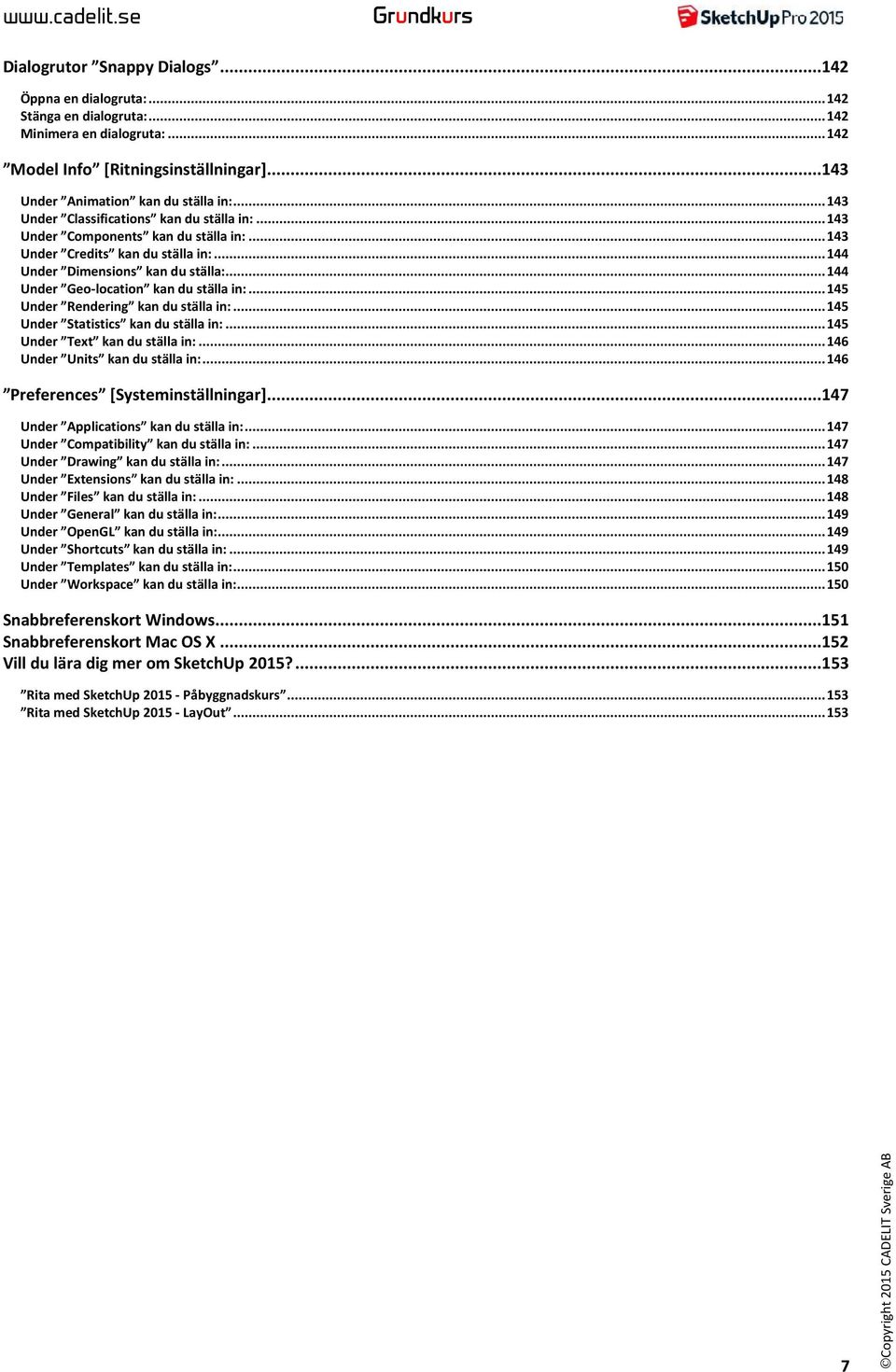

5 Dialogrutor Snappy Dialogs Öppna en dialogruta: Stänga en dialogruta: Minimera en dialogruta: Model Info [Ritningsinställningar] Under Animation kan du ställa in: Under Classifications kan du ställa in: Under Components kan du ställa in: Under Credits kan du ställa in: Under Dimensions kan du ställa: Under Geo-location kan du ställa in: Under Rendering kan du ställa in: Under Statistics kan du ställa in: Under Text kan du ställa in: Under Units kan du ställa in: Preferences [Systeminställningar] Under Applications kan du ställa in: Under Compatibility kan du ställa in: Under Drawing kan du ställa in: Under Extensions kan du ställa in: Under Files kan du ställa in: Under General kan du ställa in: Under OpenGL kan du ställa in: Under Shortcuts kan du ställa in: Under Templates kan du ställa in: Under Workspace kan du ställa in: Snabbreferenskort Windows Snabbreferenskort Mac OS X Vill du lära dig mer om SketchUp 2015? Rita med SketchUp Påbyggnadskurs Rita med SketchUp LayOut

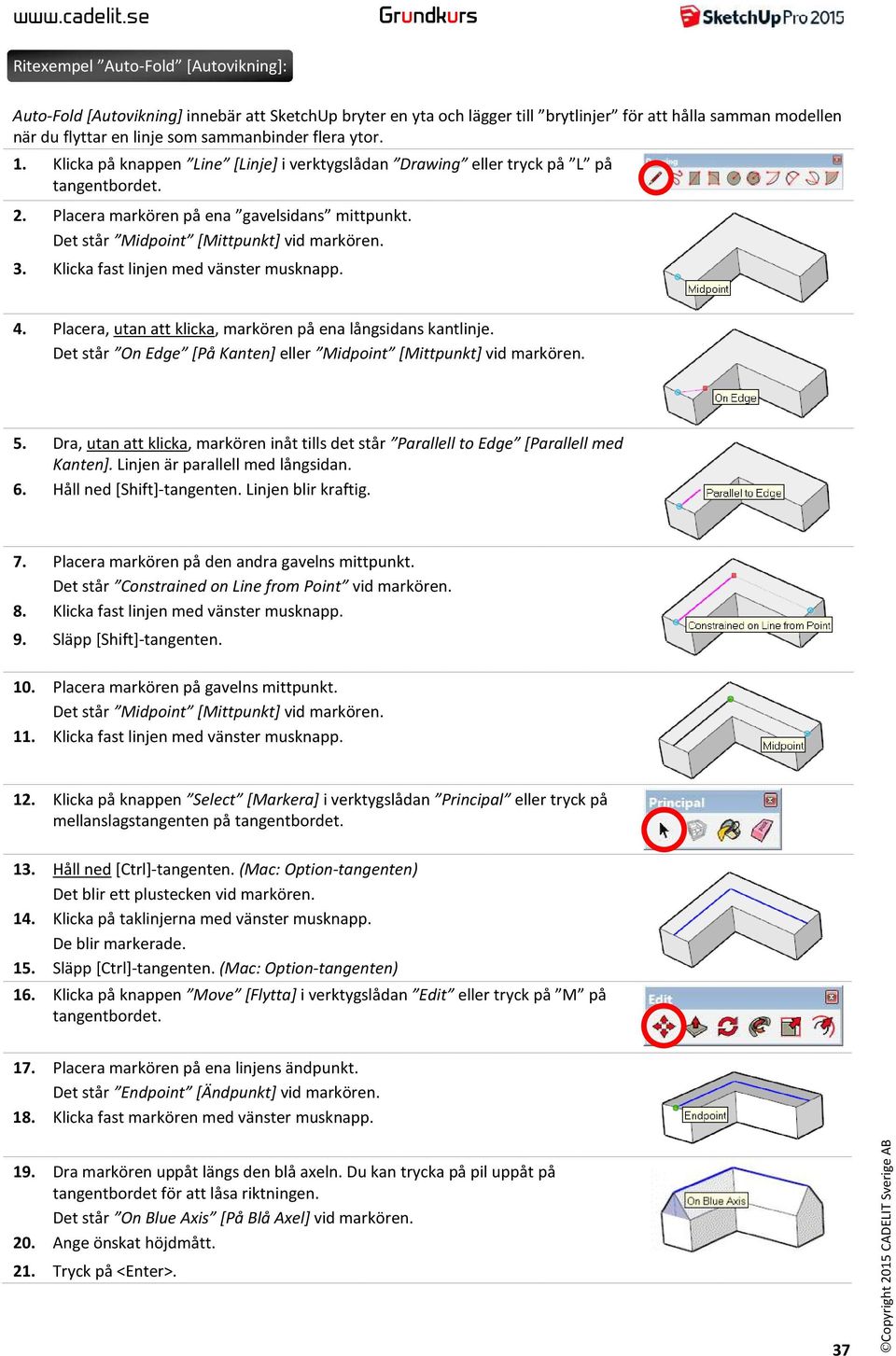

6 Ritexempel Auto-Fold [Autovikning]: Auto-Fold [Autovikning] innebär att SketchUp bryter en yta och lägger till brytlinjer för att hålla samman modellen när du flyttar en linje som sammanbinder flera ytor. 1. Klicka på knappen Line [Linje] i verktygslådan Drawing eller tryck på L på tangentbordet. 2. Placera markören på ena gavelsidans mittpunkt. Det står Midpoint [Mittpunkt] vid markören. 3. Klicka fast linjen med vänster musknapp. 4. Placera, utan att klicka, markören på ena långsidans kantlinje. Det står On Edge [På Kanten] eller Midpoint [Mittpunkt] vid markören. 5. Dra, utan att klicka, markören inåt tills det står Parallell to Edge [Parallell med Kanten]. Linjen är parallell med långsidan. 6. Håll ned [Shift]-tangenten. Linjen blir kraftig. 7. Placera markören på den andra gavelns mittpunkt. Det står Constrained on Line from Point vid markören. 8. Klicka fast linjen med vänster musknapp. 9. Släpp [Shift]-tangenten. 10. Placera markören på gavelns mittpunkt. Det står Midpoint [Mittpunkt] vid markören. 11. Klicka fast linjen med vänster musknapp. 12. Klicka på knappen Select [Markera] i verktygslådan Principal eller tryck på mellanslagstangenten på tangentbordet. 13. Håll ned [Ctrl]-tangenten. (Mac: Option-tangenten) Det blir ett plustecken vid markören. 14. Klicka på taklinjerna med vänster musknapp. De blir markerade. 15. Släpp [Ctrl]-tangenten. (Mac: Option-tangenten) 16. Klicka på knappen Move [Flytta] i verktygslådan Edit eller tryck på M på tangentbordet. 17. Placera markören på ena linjens ändpunkt. Det står Endpoint [Ändpunkt] vid markören. 18. Klicka fast markören med vänster musknapp. 19. Dra markören uppåt längs den blå axeln. Du kan trycka på pil uppåt på tangentbordet för att låsa riktningen. Det står On Blue Axis [På Blå Axel] vid markören. 20. Ange önskat höjdmått. 21. Tryck på <Enter>. 37

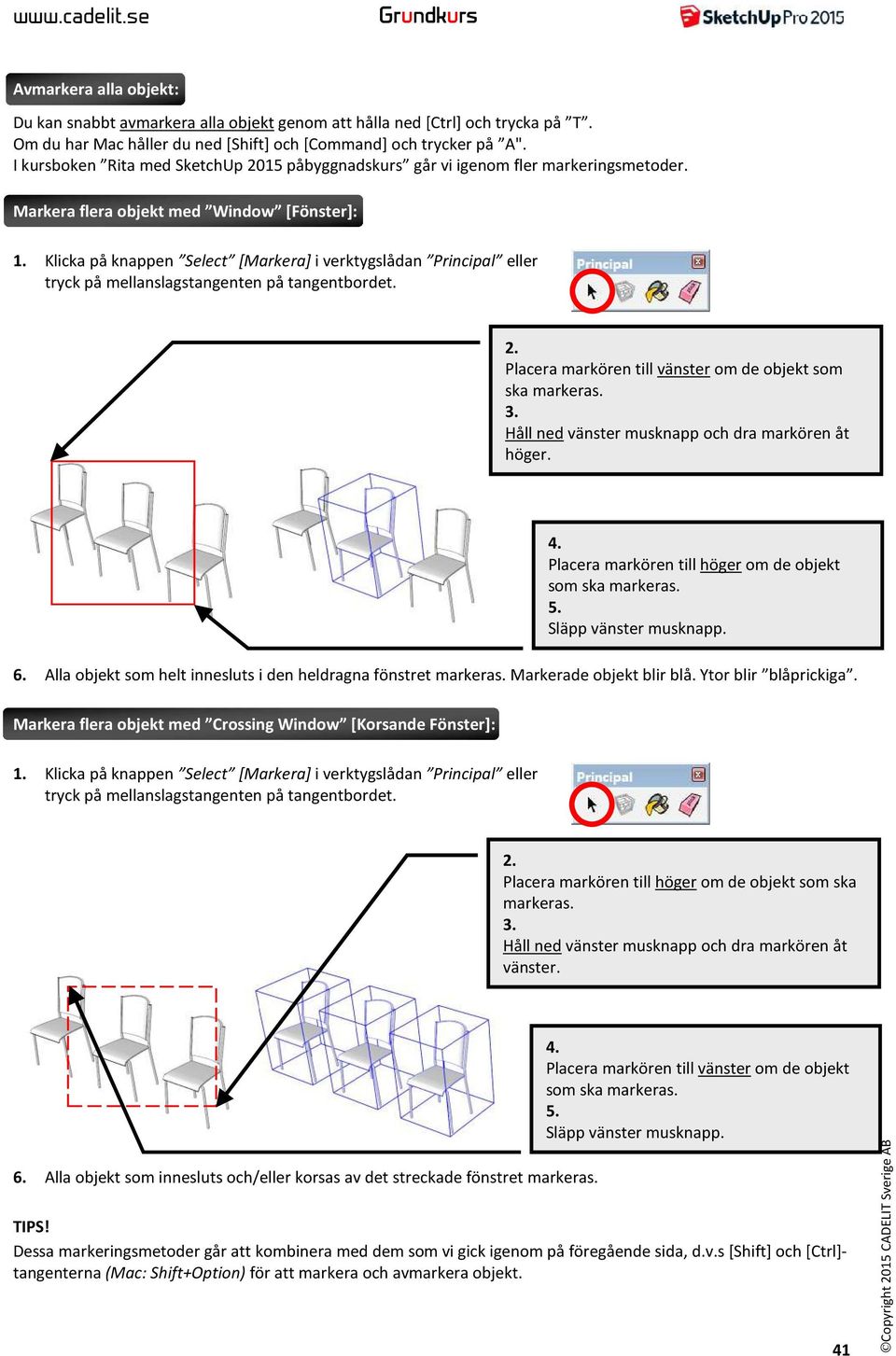

7 Avmarkera alla objekt: Du kan snabbt avmarkera alla objekt genom att hålla ned [Ctrl] och trycka på T. Om du har Mac håller du ned [Shift] och [Command] och trycker på A". I kursboken Rita med SketchUp 2015 påbyggnadskurs går vi igenom fler markeringsmetoder. Markera flera objekt med Window [Fönster]: 1. Klicka på knappen Select [Markera] i verktygslådan Principal eller tryck på mellanslagstangenten på tangentbordet. 2. Placera markören till vänster om de objekt som ska markeras. 3. Håll ned vänster musknapp och dra markören åt höger. 4. Placera markören till höger om de objekt som ska markeras. 5. Släpp vänster musknapp. 6. Alla objekt som helt innesluts i den heldragna fönstret markeras. Markerade objekt blir blå. Ytor blir blåprickiga. Markera flera objekt med Crossing Window [Korsande Fönster]: 1. Klicka på knappen Select [Markera] i verktygslådan Principal eller tryck på mellanslagstangenten på tangentbordet. 2. Placera markören till höger om de objekt som ska markeras. 3. Håll ned vänster musknapp och dra markören åt vänster. 6. Alla objekt som innesluts och/eller korsas av det streckade fönstret markeras. 4. Placera markören till vänster om de objekt som ska markeras. 5. Släpp vänster musknapp. TIPS! Dessa markeringsmetoder går att kombinera med dem som vi gick igenom på föregående sida, d.v.s [Shift] och [Ctrl]- tangenterna (Mac: Shift+Option) för att markera och avmarkera objekt. 41
