1 IFF Identification of Friend or Foe 1

2 AGENDA IFF Historik SweAF HQ Joint IFF Directorate Organisation Uppgifter FCA (Frequency Clearance Agreement) CONOPS Implementering i dag Framtiden 2

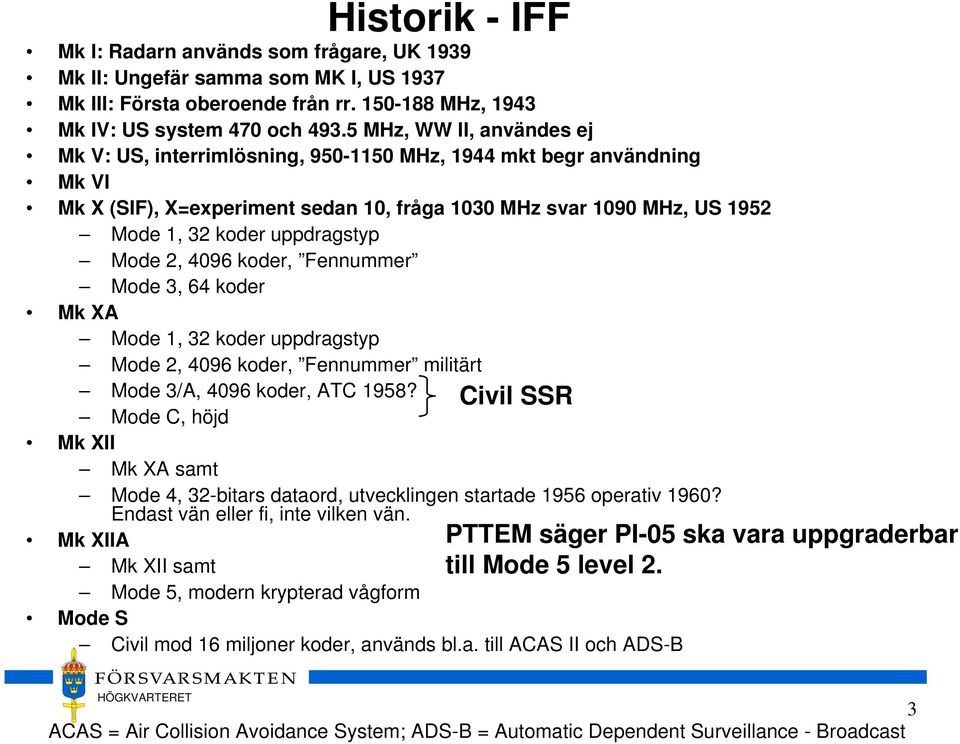

3 Historik - IFF Mk I: Radarn används som frågare, UK 1939 Mk II: Ungefär samma som MK I, US 1937 Mk III: Första oberoende från rr MHz, 1943 Mk IV: US system 470 och MHz, WW II, användes ej Mk V: US, interrimlösning, MHz, 1944 mkt begr användning Mk VI Mk X (SIF), X=experiment sedan 10, fråga 1030 MHz svar 1090 MHz, US 1952 Mode 1, 32 koder uppdragstyp Mode 2, 4096 koder, Fennummer Mode 3, 64 koder Mk XA Mode 1, 32 koder uppdragstyp Mode 2, 4096 koder, Fennummer militärt Mode 3/A, 4096 koder, ATC 1958? Civil SSR Mode C, höjd Mk XII Mk XA samt Mode 4, 32-bitars dataord, utvecklingen startade 1956 operativ 1960? Endast vän eller fi, inte vilken vän. Mk XIIA Mk XII samt Mode 5, modern krypterad vågform Mode S Civil mod 16 miljoner koder, används bl.a. till ACAS II och ADS-B PTTEM säger PI-05 ska vara uppgraderbar till Mode 5 level 2. 3 ACAS = Air Collision Avoidance System; ADS-B = Automatic Dependent Surveillance - Broadcast

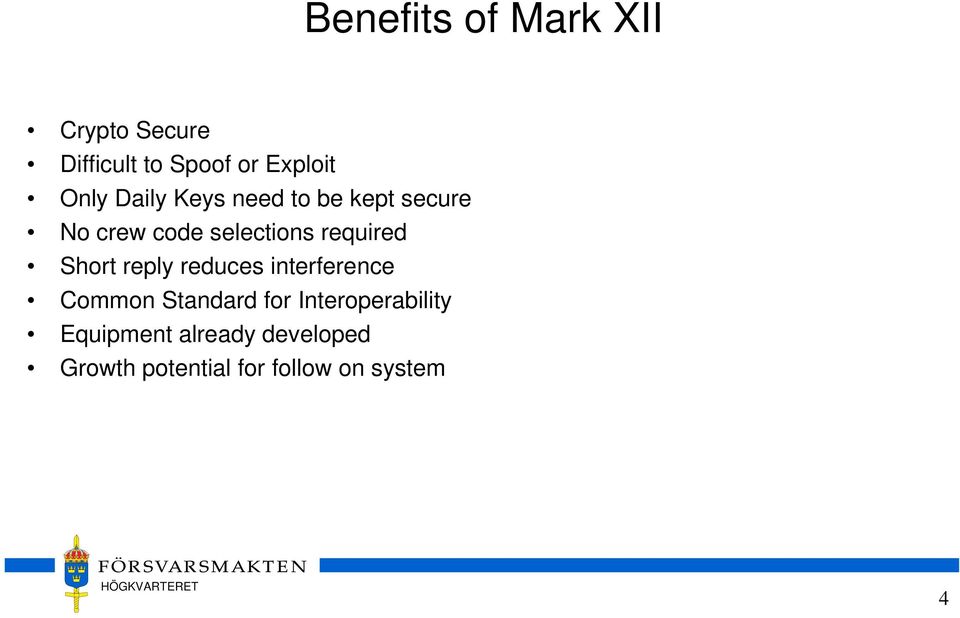

4 Benefits of Mark XII Crypto Secure Difficult to Spoof or Exploit Only Daily Keys need to be kept secure No crew code selections required Short reply reduces interference Common Standard for Interoperability Equipment already developed Growth potential for follow on system 4

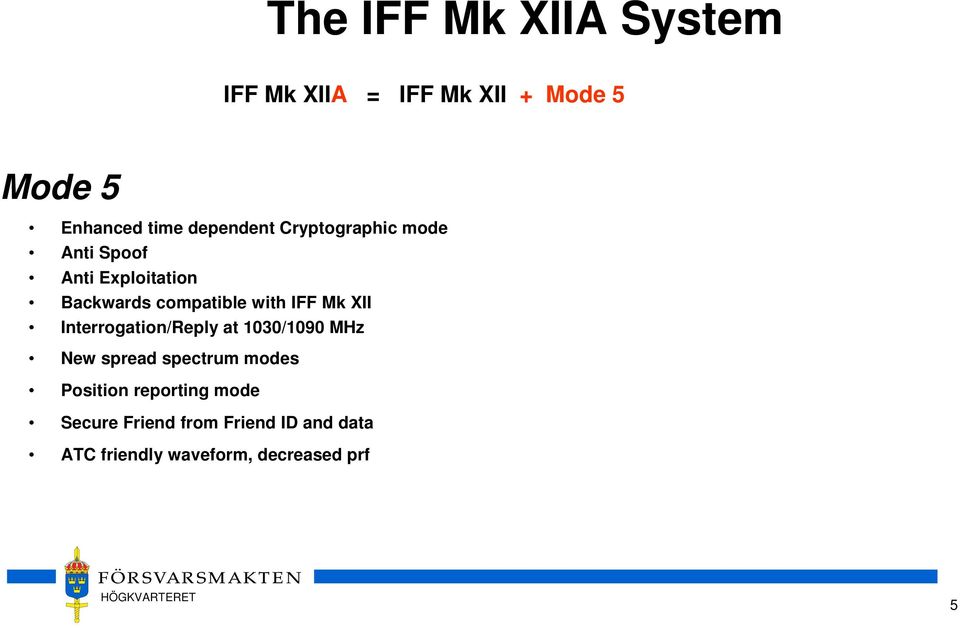

5 The IFF Mk XIIA System IFF Mk XIIA = IFF Mk XII + Mode 5 Mode 5 Enhanced time dependent Cryptographic mode Anti Spoof Anti Exploitation Backwards compatible with IFF Mk XII Interrogation/Reply at 1030/1090 MHz New spread spectrum modes Position reporting mode Secure Friend from Friend ID and data ATC friendly waveform, decreased prf 5

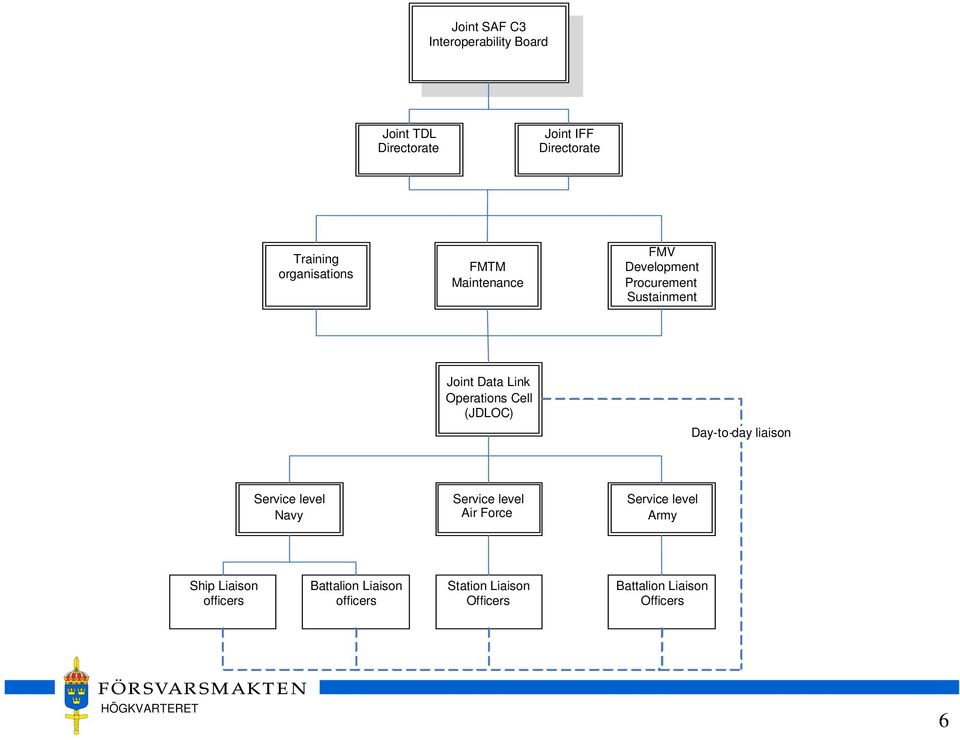

6 Joint SAF C3 Interoperability Board Joint TDL Directorate Joint IFF Directorate Training organisations FMTM Maintenance FMV Development Procurement Sustainment Joint Data Link Operations Cell (JDLOC) Day-to-day liaison Service level Navy Service level Air Force Service level Army Ship Liaison officers Battalion Liaison officers Station Liaison Officers Battalion Liaison Officers 6

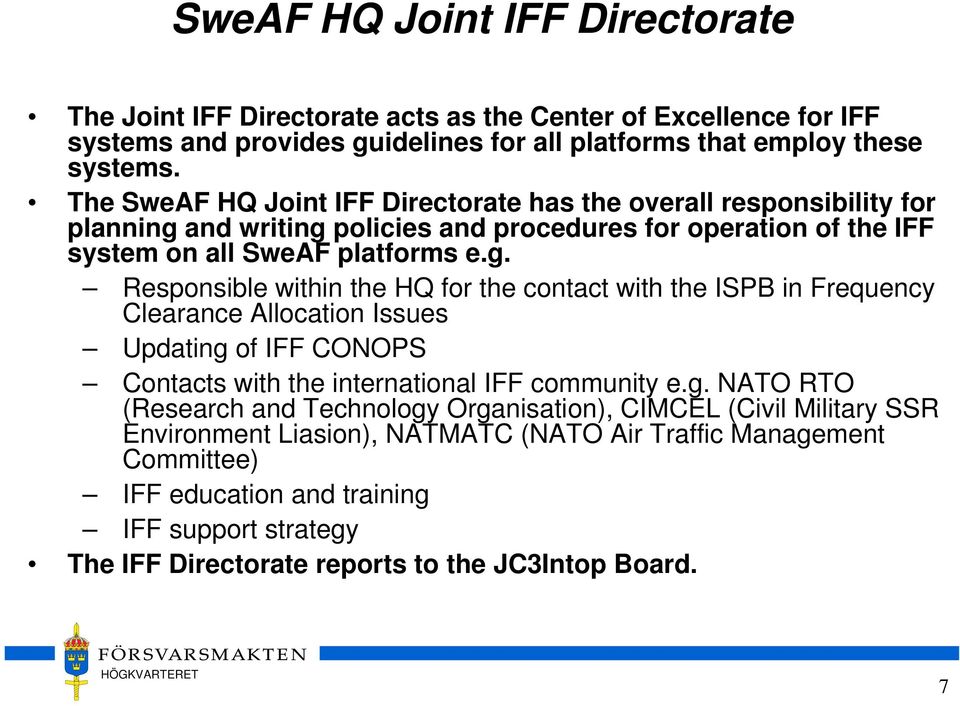

7 SweAF HQ Joint IFF Directorate The Joint IFF Directorate acts as the Center of Excellence for IFF systems and provides guidelines for all platforms that employ these systems. The SweAF HQ Joint IFF Directorate has the overall responsibility for planning and writing policies and procedures for operation of the IFF system on all SweAF platforms e.g. Responsible within the HQ for the contact with the ISPB in Frequency Clearance Allocation Issues Updating of IFF CONOPS Contacts with the international IFF community e.g. NATO RTO (Research and Technology Organisation), CIMCEL (Civil Military SSR Environment Liasion), NATMATC (NATO Air Traffic Management Committee) IFF education and training IFF support strategy The IFF Directorate reports to the JC3Intop Board. 7

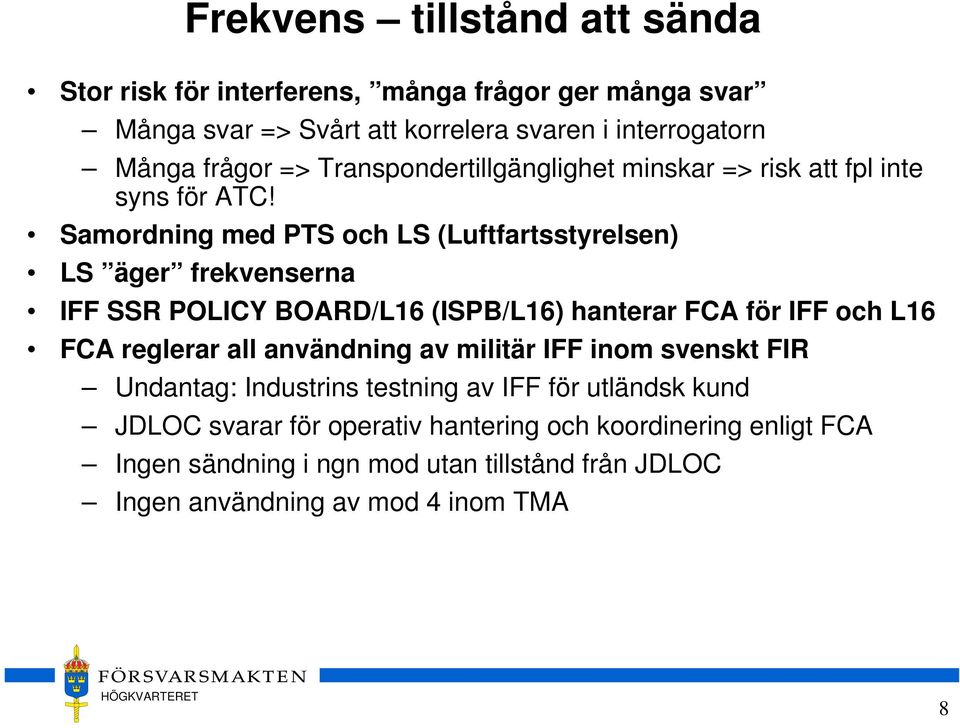

8 Frekvens tillstånd att sända Stor risk för interferens, många frågor ger många svar Många svar => Svårt att korrelera svaren i interrogatorn Många frågor => Transpondertillgänglighet minskar => risk att fpl inte syns för ATC! Samordning med PTS och LS (Luftfartsstyrelsen) LS äger frekvenserna IFF SSR POLICY BOARD/L16 (ISPB/L16) hanterar FCA för IFF och L16 FCA reglerar all användning av militär IFF inom svenskt FIR Undantag: Industrins testning av IFF för utländsk kund JDLOC svarar för operativ hantering och koordinering enligt FCA Ingen sändning i ngn mod utan tillstånd från JDLOC Ingen användning av mod 4 inom TMA 8

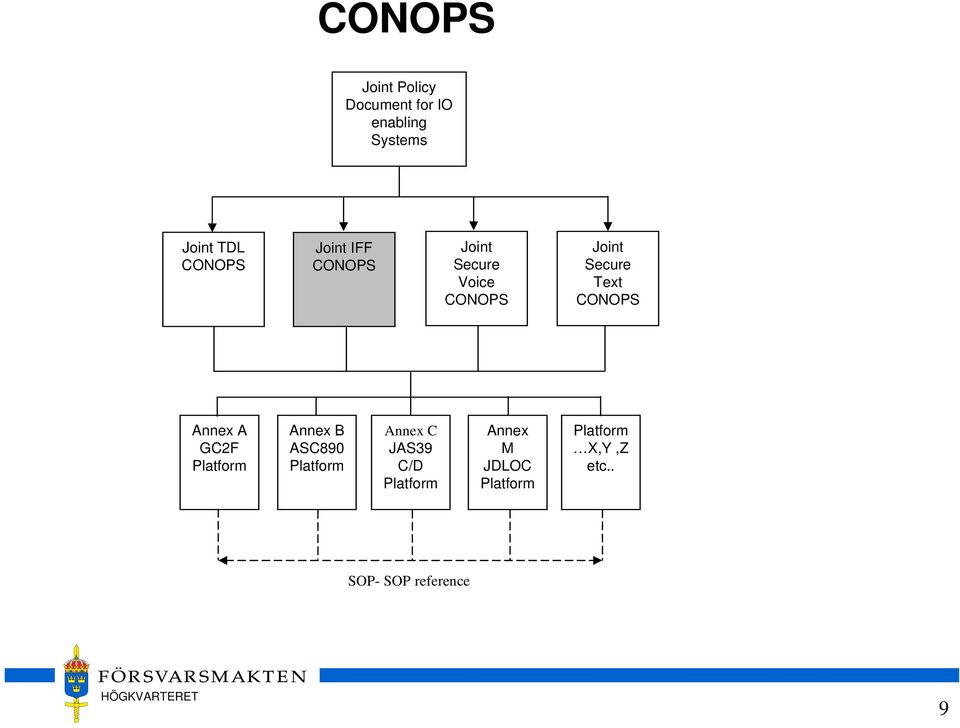

9 CONOPS Joint Policy Document for IO enabling Systems Joint TDL CONOPS Joint IFF CONOPS Joint Secure Voice CONOPS Joint Secure Text CONOPS Annex A GC2F Platform Annex B ASC890 Platform Annex C JAS39 C/D Platform Annex M JDLOC Platform Platform X,Y,Z etc.. SOP- SOP reference 9

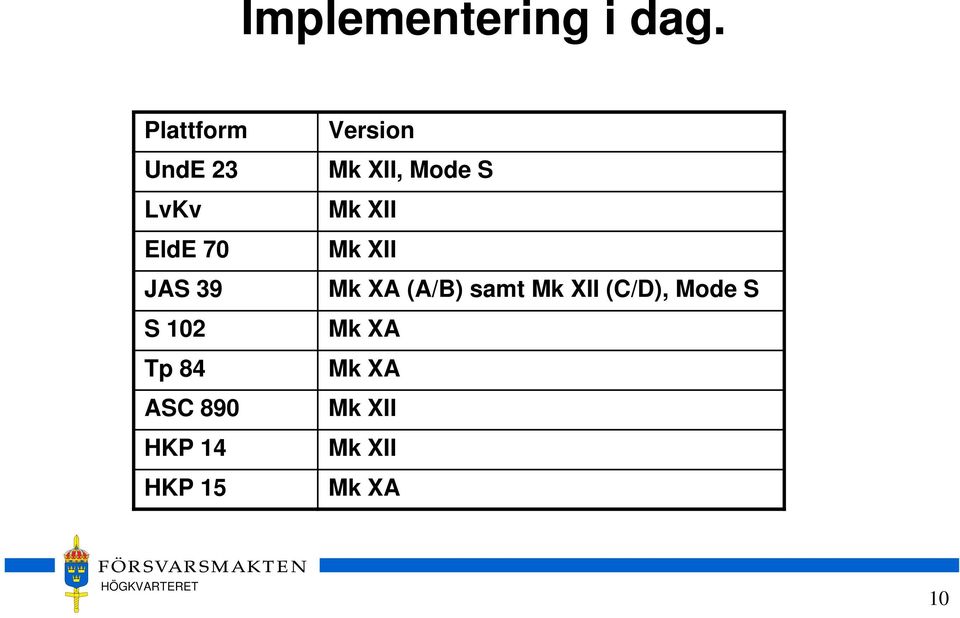

10 Implementering i dag. Plattform UndE 23 LvKv EldE 70 JAS 39 S 102 Tp 84 ASC 890 HKP 14 HKP 15 Version Mk XII, Mode S Mk XII Mk XII Mk XA (A/B) samt Mk XII (C/D), Mode S Mk XA Mk XA Mk XII Mk XII Mk XA 10

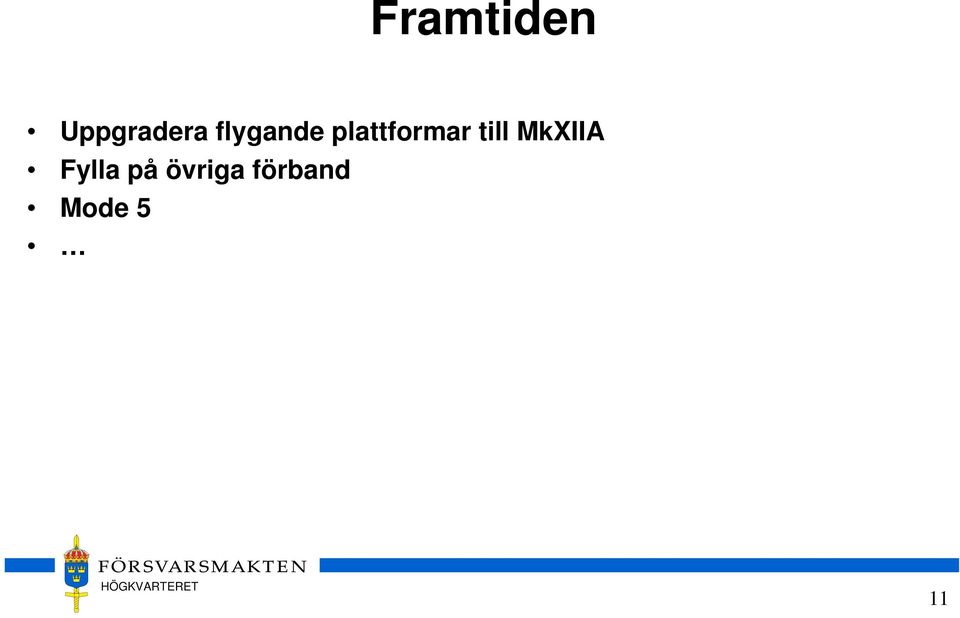

11 Framtiden Uppgradera flygande plattformar till MkXIIA Fylla på övriga förband Mode 5 11

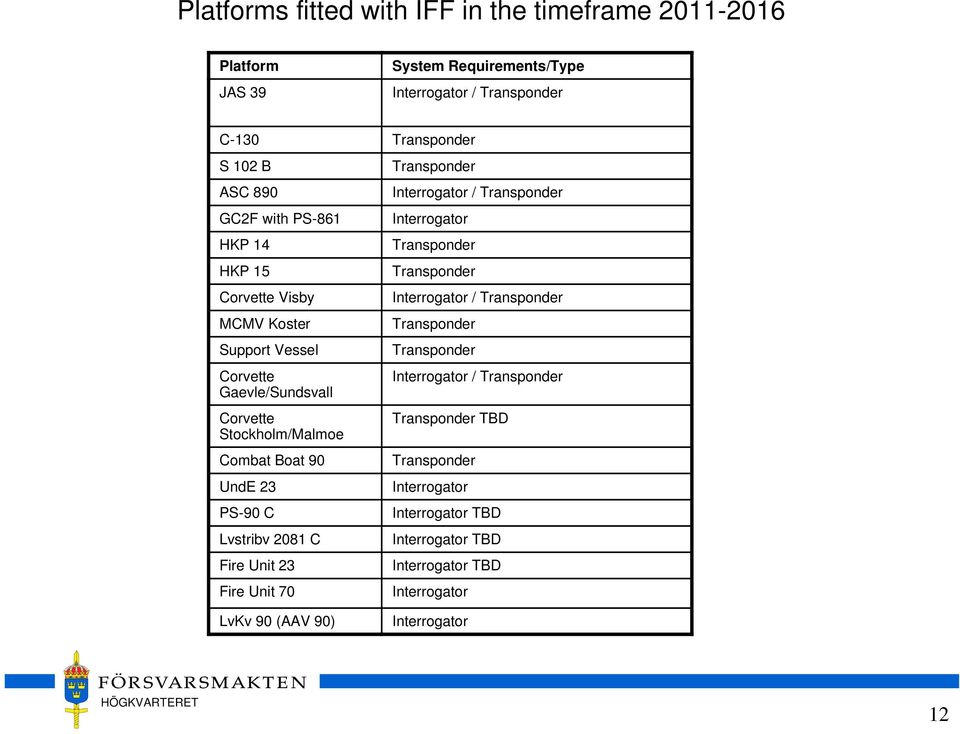

12 Platforms fitted with IFF in the timeframe Platform JAS 39 System Requirements/Type Interrogator / Transponder C-130 Transponder S 102 B ASC 890 GC2F with PS-861 HKP 14 HKP 15 Corvette Visby MCMV Koster Support Vessel Corvette Gaevle/Sundsvall Corvette Stockholm/Malmoe Combat Boat 90 UndE 23 PS-90 C Lvstribv 2081 C Fire Unit 23 Fire Unit 70 Transponder Interrogator / Transponder Interrogator Transponder Transponder Interrogator / Transponder Transponder Transponder Interrogator / Transponder Transponder TBD Transponder Interrogator Interrogator TBD Interrogator TBD Interrogator TBD Interrogator LvKv 90 (AAV 90) Interrogator 12
