1 SX930/SU931 Digital projektor Användarhandbok

2 Innehåll Viktiga säkerhetsinstruktioner...3 Översikt...6 Förpackningens innehåll...6 Batterier till fjärrkontrollen...7 Manövrering av fjärrkontroll...7 Projektorns funktioner...8 Projektorns utsida...9 Kontroller och funktioner...10 Kontrollpanel Fjärrkontrollen Installera projektorn...13 Välja placering...13 Ställa in önskad storlek på den projicerade bilden...14 Projektionsmått Flytta projektorlinsen Ansluta till videoutrustning...18 Förberedelser Ansluta HDMI-enheter Ansluta MHL-enheter Ansluta S-videoenheter Ansluta videoenheter Ansluta en dator Ansluta en bildskärm Använda projektorn...22 Sätta på projektorn...22 Välja en ingångskälla...23 Använda menyerna...24 Säkra projektorn...25 Använda ett säkerhetskabellås Använda lösenordsfunktionen Justera den projicerade bilden...27 Justera projiceringsvinkeln Automatisk justering av bilden Finjustera bildstorlek och skärpa Korrigera bildskevhet Använda lägena förinställning och användare Finjustering av bildkvalitet Kontroller av avancerad bildkvalitet.. 33 Välja bildförhållande Ställa in en väggfärg Dölja bilden Låsa kontrolltangenter Frysa bilden Justera ljudet Använda testmönstret Använda lektionsplanerna Ställa in lampläget Styra projektorn i ett trådbundet nätverk Användning vid hög höjd Stänga av projektorn Skärmmenyer (OSD) Ytterligare information Skötsel Information om lampan Ta reda på lamptimmar...59 Förlängt lampliv...59 Tidpunkt för byte av lampa...60 Byta lampa...61 Indikatorer...64 Felsökning Specifikationer Information om garanti och copyright Innehåll

3 Tack för att du köpt denna videoprojektor med hög kvalitet från BenQ! Den har utformats för att ge dig en trivsam hemmabioupplevelse. För bästa resultat, läs igenom denna manual noggrant eftersom det är din guide genom kontrollmenyerna och hanteringen. Viktiga säkerhetsinstruktioner Projektorn är utformat och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. 1. Läs den här handboken innan du använder projektorn. Förvara handboken på ett säkert ställe för framtida referens. 2. Placera alltid projektorn på en plan, horisontal yta vid användning. - Placera inte projektorn på en ostabil vagn, ställ eller bord då den kan falla och skadas; - Placera inte lättantändliga ämnen när projektorn; - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. 4. Placera inte projektorn i någon av följande miljöer: - i trånga eller dåligt ventilerade utrymmen. Tillåt minst 50 cm fritt utrymme från väggar och fritt luftflöde runt projektorn; - platser där temperaturerna kan blir väldigt höga, såsom inuti en bil med alla fönster stängda; - platser med väldigt hög luftfuktighet, mycket damm eller cigarettrök kan förorena optiska komponenter, förkorta projektorns livslängd och göra skärmen mörk; 3. Förvara inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller andra skador. - platser nära brandlarm; - platser med en omgivande temperatur över 40 C/104 F; - platser som ligger högre än 1500 meter/ 4920 fot över havsnivå fot Viktiga säkerhetsinstruktioner 3

4 5. Blockera inte ventilationshålen när projektorn är igång (gäller även i standby-läge): - Täck inte över projektorn med något föremål; - Placera inte projektorn på en filt, säng eller annan mjuk yta. 9. Titta aldrig rakt in i projektorns lins medan den används. Din syn kan skadas. 6. I områden där nätspänningen varierar med ±10 volt bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 10. Du bör inte använda projektorlampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 7. Kliv inte på projektorn och placera inte några föremål ovanpå den. 11. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 8. Placera inte vätska i närheten av projektorn. Garantin upphävs om du spiller vätska i projektorn. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ för att få den reparerad. 12. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats för montering. 4 Viktiga säkerhetsinstruktioner

5 13. Försök aldrig byta lampmonteringen förrän projektorn har svalnat och du har dragit ut nätsladden ur vägguttaget. 14. Projektorn får endast lämnas in till en kvalificerad tekniker när den behöver servas eller repareras. 15. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda komponent som kan servas av användaren är lampan som har en egen löstagbar lucka. Se sidan 61. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. Fuktkondens Använd aldrig projektorn direkt efter att du flyttat den från en kall plats till en varm plats. När projektorn exponeras för en sådan temperaturförändring, kan fukt kondenseras på de kritiska inre delarna. För att förhindra projektorn från möjlig skada, ska den inte används på minst 2 timmar när det förekommer en plötslig temperaturförändring. Undvik flyktiga vätskor Använd inte flyktiga vätskor, t.ex. insektsmedel eller vissa sorters rengöringsmedel, nära projektorn. Låt inte gummi- eller plastprodukter vidröra projektorn under en längre tid. De kommer att lämna märken på ytan. Se till att följa säkerhetsinstruktionerna för rengöringsprodukten om du gör rent med ett kemiskt behandlat tyg. Kassering Denna produkt innehåller följande material som är skadliga för människokroppen och miljön. Bly, som finns i lödmetall. Kvicksilver, som används i lampan. För att kassera produkten eller använda lampor, rådfråga din lokala miljömyndighet för regler. Meddelande Behåll originalförpackningen för eventuella framtida transporter. Om du måste packa ner din projektor efter användning, justerar du projektorlinsen till en lämplig position, sätter på linsdynan runt linsen och fäster samman linsdynan och projektordynan för att förhindra skada vid transportering. Viktiga säkerhetsinstruktioner 5

6 Quick Start Guide Översikt Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att nedanstående finns i förpackningen. Vissa artiklar finns eventuellt inte tillgängliga beroende på inköpsregion. Hör med inköpsstället. En del tillbehör kan variera från plats till plats. Garantisedeln medföljer bara i vissa regioner. Du kan få mer information av din återförsäljare. Projektor Fjärrkontroll Batterier Garantisedel Digital Projector Cd-skiva med användarhandbok Snabbstartsguide Nätsladd VGA-kabel 6 Översikt

7 Batterier till fjärrkontrollen 1. Öppna batteriluckan genom att vända fjärrkontrollen upp och ned, trycka ned luckan vid fingerförsänkningen och skjuta den uppåt i pilens riktning som på bilden. Luckan lossnar. 2. Ta bort de gamla batterierna (om det satt några i) och sätt in två nya AAA-batterier. Lägg märke till batteripolerna, som det finns instruktioner för i botten av batterifacket. Positiv pol (+) ska kopplas till positiv, och negativ pol (-) till negativ. 3. Sätt tillbaka luckan genom att passa in den mot facket och skjuta tillbaka den på plats. När du hör ett klickljud sitter den på plats. Noteringar om hantering av batterier Blanda inte gamla och nya batterier och blanda inte olika sorters batterier. Låt aldrig fjärrkontrollen och batterierna ligga i heta eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar. Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter. Om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen. Manövrering av fjärrkontroll Se till att inget är placerat mellan fjärrkontrollen och de infraröda sensorerna (IR) på projektorn som kan hindra IR-strålen från fjärrkontrollen att nå projektorn. Den effektiva räckvidden för fjärrkontrollen är upp till 8 meter inom 30 graders vinkel från IR-strålens centrum. Rikta den alltid rakt mot projektorn. De flesta skärmar kommer dock att reflektera IR-strålen till projektorn. Cirka +30 Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med skruvar av fel bredd eller längd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde din BenQ-projektor. BenQ rekommenderar även att du köper ett separat kensingtonlås med säkerhetskabel och fäster det vid fästet för kensingtonlås på projektorn och vid takmonteringsfästets bottenplatta. Det fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. Översikt 7

8 Projektorns funktioner WUXGA-upplösning Projektorn är HDTV-kompatibel med WUXGA-upplösning som ger 1920 x 1200 bildpunkter vid äkta upplösning. (för modellen SU931) Hög bildkvalitet Projektorn ger utmärkt bildkvalitet på grund av dess höga upplösning, utmärka hemmabioljusstyrka, mycket höga kontrastförhållande, livfull färgåtergivning och rik gråskala. Hög ljusstyrka Projektorn levererar extremt hög ljusstyrka med en enda lampa, vilket möjliggör enastående bildkvalitet i omgivande ljusförhållanden och utklassar projektorer av standardtyp. Rik gråskala Vid visning i mörka miljöer ger den automatiska gammakontrollen en utmärkt gråskala som avslöjar detaljer i skugga och i mörka eller nattliga scener. Flera olika ingångar och videoformat Projektorn stöder ett brett urval av ingångar för anslutning till din video och PC, inklusive kompositvideo, kompositvideo, S-Video, HDMI, PC och utgångsutlösare för anslutning till automatiserad skärm och system för omgivningsljus. Stöd för 3D-funktion Projektorn stöder signaler i 3D-format och gör det möjligt att se 3D-filmer, videor och sportevenemang på ett mer verklighetstroget sätt. Inbyggd lektionsplan Projektorn levereras med inbyggda lektionsplaner för bokstavsform, arbetsblad och koordinatsystem, allt för att underlätta undervisning. Korrigera hörnpassning Ett flexibelt och smidigt sätt att korrigera bildförvrängning där varje hörn i en bild justeras fristående, vid projicering mot ett begränsat eller ojämnt utrymme. 8 Översikt

9 Projektorns utsida Framsida och ovansida Baksida och undersida Se "Ansluta till videoutrustning" på sidan 18 för mer information om anslutningar Kontrollpanel (se "Kontrollpanel" på sidan 10 för detaljer.) 2. Linsförskjutningsskydd 3. Lamphölje 4. Ventilationsöppning (varmluftsutblås) 5. Justerbara fötter 6. Projektorlins 7. Linsskydd 8. Ventilationsöppning (kalluftsintag) 9. IR-sensor för fjärrkontroll (framsida) 10. Zoomnings- och fokusringar 11. IR-sensor för fjärrkontroll (baksida) 12. RJ45 LAN-ingångsuttag 13. USB Mini-B port 14. USB-port av typ A 15. HDMI-2-port 16. HDMI-1/MHL-port 17. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 18. Utsignalsuttag för RGB 19. RS-232-kontrollport Används som gränssnitt mot en dator eller ett system för hembiostyrning/automatisering. 20. S-videoingångsuttag Videoingångsuttag 21. Ljudingång (L/R) 22. Ljudingång Ljudutgång Mikrofonuttag 23. Likströmsuttag på 12 V Det används för att starta externa enheter som t.ex. en elektrisk skärm eller ljuskontroller. Kontakta din återförsäljare för information om hur du ansluter dessa enheter. 24. Nätuttag 25. Skåra för Kensingtonlås 26. Takmonteringshål Översikt 9

10 Kontroller och funktioner Kontrollpanel Fokusring Justerar den projicerade bildens skärpa. 2. Zoomningsring Justerar storleken på projektorbilden. 3. Linsförskjutningsskydd Ger åtkomst till linsförskjutningsratten. Mer information finns i "Flytta projektorlinsen" på sidan MENU/EXIT Används för att slå av och på OSD-menyn. Går tillbaka till föregående OSD-menysida, avslutar och sparar eventuella ändringar som gjorts med hjälp av OSD-menyn. II 5. STRÖM Utför samma åtgärder som STRÖM på fjärrkontrollen. Slå på projektorn eller sätt den i viloläge. 6. / Vänster Minskar värdet för horisontell keystone. När OSD-menyn är aktiverad flyttar den ett steg åt vänster i menyn MODE/ENTER Väljer sekventiellt en fördefinierad bildinställning som finns tillgänglig för varje insignal när OSD-menyn är av. Verkställer markerat OSD-menyobjekt när OSD-menyn är på. 8. BLANK Används för att tömma den projicerade bilden. 9. POWER (POWER-indikatorlampa) Tänds eller blinkar när projektorn är i gång. 10.TEMP (Temperaturvarningslampa) Tänds eller blinkar om projektorn blir för varm. 11. LAMP (LAMP-indikatorlampa) Tänds eller blinkar när det är problem med projektorlampan. 12. AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas med Dator som källa. 13. / Uppåt Ökar värdet för vertikal keystone. När OSD-menyn är aktiverad flyttar den ett steg uppåt i menyn. 14. / Höger Ökar värdet för horisontell keystone. När OSD-menyn är aktiverad flyttar den ett steg åt vänster i menyn. 15. SOURCE Växlar till nästa källa. 16. / Nedåt Minskar värdet för vertikal keystone. När OSD-menyn är aktiverad flyttar den till nästa objekt. 10 Översikt

11 Fjärrkontrollen LASER Skickar ut en synlig laserpekarljusstråle för till exempel presentationer. Inte tillgänglig i region Japan Ström ON/OFF Slår på projektorn och försätter den i vänteläge. 2. Tangenter för källval Väljer en ingångskälla som ska visas MENU/EXIT Aktiverar skärmmenyn (OSD-menyn). Menyinställningarna avslutas och sparas och föregående OSD-menysida visas igen. 4. Pilknappar/Keystoneknappar (vänster /, upp /, höger /, ner / ) Flyttar aktuellt val i skärmmenyn (OSD-menyn) i samma riktning som den pil som trycks ner när OSD-menyn är aktiverad. Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 5. MODE/ENTER Aktiverar det valda menyalternativet på skärmmenyn (OSD-menyn). Väljer ett tillgängligt bildläge beroende på vilken ingångssignal som används. 6. ECO BLANK Används för att tömma den projicerade bilden Endast för region Japan 8. QUICK INSTALL Sidan för snabbinstallation visas. Den här knappen är "TEST" för fjärrkontroller i region Japan. Dess funktion är densamma som snabbinstallation. 9. FREEZE Fryser den projicerade bilden. 10.NETWORK SETTING Anger nätverksinställningar direkt. 11. Sifferknappar Anger siffror i nätverksinställningar. Sifferknapparna 1, 2, 3, 4 kan inte användas när du uppmanas att ange ett lösenord. 12. AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 13. SOURCE Väljer en ingångskälla som ska visas. 14.VOLUME+/VOLUME- Justerar ljudnivån. 15.BRIGHTNESS Justerar ljusstyrka. 16.CONTRAST Justerar kontrast. 17.MUTE Slår av och på projektorns ljud. 18.ASPECT Väljer det bildförhållande som ska användas för visning. 19.LAMP MODE Väljer önskat lampläge. Översikt 11

12 Använda LASER-pekaren Laserpekaren är ett presentationshjälpmedel för professionella användare. Den skickar ut en röd ljusstråle när du trycker på den, och lysdioden lyser rött. Laserpekaren är ingen leksak. Om du är förälder bör du tänka på de faror som laserenergi medför och förvara fjärrkontrollen utom räckhåll för barn. Titta inte in i laserljusfönstret och rikta inte laserstrålen mot dig själv eller andra. Läs varningsmeddelandena på baksidan av fjärrkontrollen innan du använder den. PIP är inte tillgängligt för denna modell. Funktionerna för knapparna COMPUTER 2 och COMPO 2 är inte tillgängliga för denna modell. 12 Översikt

13 Installera projektorn Välja placering Projektorn är utformad för att installeras på något av följande fyra sätt. Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. 1. Fram: Om du väljer den här placeringen ställer du projektorn nära golvet framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 3. Bak: Om du väljer den här placeringen ställer du projektorn nära golvet bakom skärmen. Då behöver du en särskild skärm för bakprojicering. *Ställ in Bak efter att du har satt på projektorn. 2. Takmont. fram.: Om du väljer den här placeringen är projektorn monterad i taket framför skärmen. Om du vill montera projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. *Ställ in Takmont. fram. efter att du har satt på projektorn. 4. Takmont. bakom: Om du väljer den här placeringen är projektorn fäst i taket bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. *Ställ in Takmont. bakom efter att du har satt på projektorn. *För att ställa in projektorposition: 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Enkel menyn är markerad. 2. Tryck på / för att markera Projektorinstallation och tryck på / tills korrekt position är vald. Installera projektorn 13

14 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. Diagrammen från sidorna 15 till 16 innehåller rekommendationer om olika projektionsavstånd och skärmstorlekar. Denna projektor har en rörlig lins. Se "Flytta projektorlinsen" på sidan 17 för mer information. Du kan se diagram från sidan 15 till 16 med vertikala förskjutningsvärden i tabellen över storlekar som har mätts när linsen är fullständigt förskjuten uppåt eller nedåt. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se "Korrigera bildskevhet" på sidan 27 för mer information. 14 Installera projektorn

15 Projektionsmått Installation för en skärm med bildförhållandet 16:10 Installation på golvet Takmontering <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Skärm <E> <D> <G>: Linsens mitt <C> <F>: Skärm <F> <G> <G>: Linsens mitt SU931 Diagonalt <A> [tum (mm)] Skärmbildsförhållandet är 16:10 och den projicerade bilden är i 16:10-format Skärmdimensioner Höjd <B> [cm] Bredd <C> [cm] Projiceringsavstånd <D> [cm] Min. avstånd Medel Max. avstånd Lägsta/högsta linsposition <E> [cm] 60 (1524) ,0 70 (1778) ,7 80 (2032) ,4 90 (2286) ,1 100 (2540) ,7 110 (2794) ,4 120 (3048) ,1 130 (3302) ,8 140 (3556) ,4 150 (3810) ,1 160 (4064) ,8 170 (4318) ,4 180 (4572) ,1 190 (4826) ,8 200 (5080) ,5 240 (6096) ,2 Om skärmens bildförhållande är 16:10 och det uppmätta projiceringsavståndet är 4,5 m (450 cm), så är det närmaste överensstämmande värdet i kolumnen "Medel" om ovanstående tabell är 450 cm. Om du läser vidare på raden ser du att en skärm på 150 tum krävs. Om du kontrollerar de minsta och maximala projiceringsavstånden i kolumnerna "Projiceringsavstånd <D> [cm]" ser du att det uppmätta projiceringsavståndet på 4,5 meter passar även för skärmarna på 130 och 140 tum, samt för skärmar på 160 till 190 tum. Projektorn kan justeras (med zoomverktyget) till att visa olika skärmstorlekar på det projiceringsavståndet. Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. Installera projektorn 15

16 Installera en skärm med bildförhållandet 4:3 Installation på golvet Takmontering <A> <B> <F> <G> <A> <E> <D> <G> <F>: Skärm <C> <E> <D> <G>: Linsens mitt <C> <F>: Skärm <B> <F> <G>: Linsens mitt SX930 Diagonalt <A> [tum (mm)] Skärmens bildförhållande är 4:3 och den projicerade bilden är också 4:3 Skärmdimensioner Höjd <B> [cm] Bredd <C> [cm] Projiceringsavstånd <D> [cm] Min. avstånd Medel Max. avstånd Lägsta/högsta linsposition <E> [cm] 60 (1524) ,4 70 (1778) ,3 80 (2032) ,2 90 (2286) ,1 100 (2540) ,1 110 (2794) ,0 120 (3048) ,9 130 (3302) ,8 140 (3556) ,7 150 (3810) ,6 160 (4064) ,5 170 (4318) ,4 180 (4572) ,3 190 (4826) ,2 200 (5080) ,1 250 (6350) ,6 300 (7620) ,2 Om skärmens bildförhållande är 4:3 och det uppmätta projiceringsavståndet är 4,0 m (400 cm), så är det närmaste överensstämmande värdet i kolumnen "Medel" om ovanstående tabell är 397 cm. Om du läser vidare på raden ser du att en skärm på 100 tum krävs. Om du kontrollerar de minsta och maximala projiceringsavstånden i kolumnerna "Projiceringsavstånd <D> [cm]" ser du att det uppmätta projiceringsavståndet på 4,0 meter passar även för skärmarna på 90, 110, 120 och 130 tum. Projektorn kan justeras (med zoomverktyget) till att visa olika skärmstorlekar på det projiceringsavståndet. Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. 16 Installera projektorn

17 Flytta projektorlinsen Kontrollen för linsförskjutning ger flexibilitet vid installation av din projektor. Den gör det möjligt att placera projektorn utanför skärmens mitt. Linsförskjutningen uttrycks som ett procenttal av den projicerade bildens höjd eller bredd. Den mäts som en förskjutning från den projicerade bildens vertikala eller horisontella mitt. Du kan förskjuta projektionslinsen i vertikala riktningar inom det tillåtna området för att uppnå önskad bildposition. För SU931 är maximal vertikal förskjutning 2,5% från den vertikala mitten. För SX930 är maximal vertikal förskjutning 5% från den vertikala mitten. Så här flyttar du projektorlinsen: 1. Tryck för att öppna luckan på projektorn och frilägga linsförskjutningsratten. 2. Vrid ratten medurs eller moturs tills skärmen befinner sig i önskad position. Vid fast skärmposition 1 2 Vid fast projektorposition Linsens mitt 1 2 Vertikal förskjutning Offset För att undvika att skada linsförskjutningsenheten, rotera skruvmejsel långsamt och försiktigt. Bildkvaliteten försämras inte av att justera linsförskjutningen. I sällsynta fall kan bilden bli förvrängd, se "Justera den projicerade bilden" på sidan 27 för mer information. Installera projektorn 17

18 Ansluta till videoutrustning Du kan ansluta projektorn till alla sorters videoutrustning, t.ex. en dvd-spelare eller Blu-ray-spelare, digital mottagare, kabel eller satellitdekoder, tv-spelkonsol eller digitalkamera. Du kan även ansluta den till en stationär eller bärbar dator eller ett Apple Macintosh-system. Du kan också koppla projektorn till källenheten med endast ett av anslutningsalternativen, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videoenheten enligt vad som beskrivs nedan: Uttagets namn Uttagets utseende Referens Bildkvalitet HDMI/MHL "Ansluta HDMI-enheter" på sidan 18 "Ansluta MHL-enheter" på sidan 19 Bäst S-Video "Ansluta S-videoenheter" på sidan 19 Bra Video "Ansluta videoenheter" på sidan 20 Normal Computer (D-SUB) "Ansluta en dator" på sidan 20 Bättre Förberedelser När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Endast använda rätt sorts kablar till respektive källa med rätt sorts kontakter. 3. Se till att alla kabelkontakter sitter ordentligt i utrustningsuttagen. Observera att alla kablar som visas i följande anslutningsdiagram inte levereras med projektorn (se "Förpackningens innehåll" på sidan 6 för information). De flesta kablar finns att köpa i butiker som säljer elektronikutrustning. Ansluta HDMI-enheter HDMI (High-Definition Multimedia Interface) har stöd för okomprimerad dataöverföring mellan kompatibla enheter, t.ex. digital-tv-mottagare, dvd-spelare och Blu-ray-spelare, och visningen sker med hjälp av en enda kabel. Den har en ren digital bild och rent ljud. Använd en HDMI-kabel när du gör anslutningar mellan projektorn och HDMI-enheter. HDMI-enhet: Dvd-spelare, digitalmottagare osv. Läs "HDMI-format" på sidan 54 för att försäkra dig om att du väljer rätt sorts ingångskälla för HDMI-signalen. HDMI-kabel 18 Ansluta till videoutrustning

19 Ansluta MHL-enheter MHL (mobil högupplösningslänk) stöder överförning av okomprimerad HD-video (1080/30p) och ljud (7.1 surroundljud) mellan enheter som smarta telefoner, datorplattor och andra mobila enheter. Den har en ren digital bild och rent ljud. Använd en MHL-kabel när du gör anslutningar mellan projektorn och MHL-enheter. MHL-enhet: Smarta enheter (telefoner, datorplattor, osv.). MHL-kabel Inte alla mobila enheter är MHL-kompatibla. Ta kontakt med tillverkaren av din bärbara enhet och fråga om den är MHL-kompatibel. Ansluta S-videoenheter Anslut projektorn till din S-videoenhet med en S-videokabel. Ljudanslutningarna är bara till för informationsändamål. Du kan också ansluta en separat ljudkabel till en passande ljudförstärkare. AV-utrustning: Dvd-spelare, digitalmottagare, videokamera osv. Högtalare Ljudkabel S-videokabel Ansluta till videoutrustning 19

20 Ansluta videoenheter Ljudanslutningarna är bara till för informationsändamål. Du kan också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning Ljudkabel or Videokabel Högtalare Ljudkabel Om du redan har gjort en komponentvideoanslutning mellan projektorn och videokällan behöver du inte ansluta enheten med en kompositvideokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Ansluta en dator Anslut projektorn till en dator med en VGA-kabel. Ljudkabel Bärbar eller stationär dator VGA-kabel Högtalare Ljudkabel En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du aktivera/avaktivera den externa skärmen med tangentkombinationen Fn + F3 eller CRT/LCD. Leta upp en funktionstangent med texten CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Se din bärbara dators dokumentation för att ta reda på datorns tangentkombination. 20 Ansluta till videoutrustning

21 Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen och MONITOR OUT -uttaget är ledigt på projektorn kan du ansluta MONITOR OUT -signaluttaget på projektorn. eller VGA-kabel VGA-till-DVI-kabel MONITOR OUT fungerar endast när en lämplig D-Sub-kontakt ansluts till Dator-uttaget. Om du vill använda den här anslutningsmetoden när projektorn är i vänteläge måste funktionen Bildskärm ut vara aktiverad i menyn SYSTEMINSTÄLLNING : Avancerad. Se "Bildskärm ut" på sidan 57 för mer information. Ansluta till videoutrustning 21

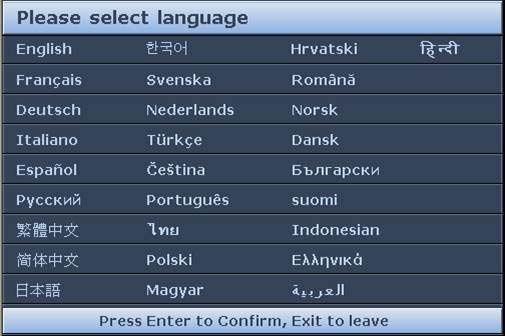

22 Använda projektorn Förberedelser 1. Sätt i kontakten och sätt på all ansluten utrustning. 2. Om inte den medföljande nätsladden inte redan är isatt ska den sättas in i uttaget på baksidan av projektorn. 3. Sätt i nätsladden i ett eluttag och slå på väggströmbrytaren (i förekommande fall). Använd endast originaltillbehören (t.ex. nätsladden) med enheten för att undvika risker som t.ex. elektriska stötar och brand. Sätta på projektorn Följ stegen nedan 1. Kontrollera att strömlampan lyser orange efter att strömmen har slagits på. 2. Tryck på STRÖM på projektorn eller ON på fjärrkontrollen för att starta projektorn. Så snart som lampan tänds hörs en "Strömbrytarton". Se "Stänga av Signal för påslagning/avstängning" på sidan 39 för information om hur du stänger av signalen. 3. Fläktarna sätter igång och en startbild visas på skärmen under några sekunder medan den värms upp. Projektorn svarar inte på ytterligare kommandon medan den värms upp. 4. Om du får en uppmaning att ange ett lösenord använder du piltangenterna för att skriva ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 25 för mer information. 5. Tryck på en av SOURCE-knapparna på fjärrkontrollen, eller tryck på SOURCE på projektorn upprepade gånger tills önskad signal har valts. Se "Välja en ingångskälla" på sidan 23 för mer information. 6. Om den horisontella frekvensen på ingångskällan överstiger projektorns frekvensområde kommer meddelandet "Ingen signal" att visas på skärmen. Detta meddelande kommer vara kvar på skärmen tills du ändrar ingångskällan till en som stöds. Om du försöker starta om projektorn en kort stund efter att den stängts av kan fläktarna köra några minuter för att svalna av. Tryck på II STRÖM igen när fläktarna har stängts av så startas projektorn och POWER (strömindikatorlampan) börjar lysa med orangefärgat sken. 22 Använda projektorn

23 Välja en ingångskälla Projektorn kan anslutas till flera enheter samtidigt. När projektorn först sätts på kommer den att försöka återansluta till ingångskällan som användes när projektorn sist stängdes av. Att välja videokälla: Använd fjärrkontrollen Tryck på en av SOURCE-knapparna på fjärrkontrollen. Använda OSD-menyn Tryck på SOURCE och sedan på / tills önskad signal är vald och tryck på MODE/ENTER. När källan hittats visas information om den valda källan på skärmen i några sekunder. Om det finns flera enheter anslutna till projektorn kan du gå tillbaka till källvalsfältet igen för att söka efter andra signaler. Använda Snabbsökning Om du vill att projektorn ska söka efter signalerna automatiskt: 1. Öppna OSD-menyn genom att trycka på MENU/EXIT. 2. Använd / för att markera Källa-menyn. 3. Tryck på för att markera Snabbsökning-menyn. 4. Använd / för att aktivera funktionen (På). OBS: Vid automatisk sökning efter en giltig ingångskälla söker projektorn igenom tillgängliga signaler i ordning uppifrån och ned som visas på fältet för val av källa. Använda projektorn 23

24 Använda menyerna Projektorn är utrustad med flerspråkiga skärmmenyer (OSD-menyer) för inställning och justering. Nedan visas en översikt av OSD-menyn. Bilderna av OSD-menyn nedan är endast avsedda som referens och kan se annorlunda ut i verkligheten. Ikon på huvudmenyn Huvudmeny BILDINSTÄLLNINGAR Markering Bildläge Referensläge Bio Bio Undermeny Ljusstyrka Kontrast Färg Status Aktuell ingångskälla Färgton Skärpa Avancerat... Byt användarlägenamn Återställ bildinställningar Video 0 3 MENU Avsluta Gå tillbaka till föregående sida eller avsluta genom att trycka på MENU/ EXIT. Ställ in OSD-menyn till önskat språk innan du börjar använda OSD-menyerna. 1. Öppna OSD-menyn genom att trycka på MENU/ EXIT. BILDINSTÄLLNINGAR Bildläge Referensläge Ljusstyrka 50 Kontrast 50 Färg 50 Färgton 0 Skärpa 3 Avancerat... Byt användarlägenamn Återställ bildinställningar Video 2. Använd / för att markera SYSTEMINSTÄLLNING : Enkel-menyn. Bio Bio SYSTEMINSTÄLLNING : Enkel Språk Projektorinstallation Fram Menyinställningar Driftsinställningar Fjärrkontrolsensor Fram Panelknappslås Av Bakgrundsfärg Blå Välkomstskärm BenQ Testmönster MENU Avsluta Av 3. Tryck på för att markera Språk och tryck på MODE/ENTER, så visas språklistan. SYSTEMINSTÄLLNING : Enkel Språk Projektorinstallation Fram Menyinställningar Driftsinställningar Fjärrkontrolsensor Fram Panelknappslås Av Bakgrundsfärg Blå Välkomstskärm BenQ Testmönster Av Video MENU Avsluta 4. Tryck på / / / för att markera önskat språk och tryck MODE/ENTER. Video MENU Avsluta 5. Avsluta och spara inställningarna genom att trycka två gånger* på MENU/EXIT. *Den första tryckningen tar dig tillbaka till huvudmenyn och den andra stänger OSDmenyn. 24 Använda projektorn

25 Säkra projektorn Använda ett säkerhetskabellås Projektorn måste installeras på en säker plats för att undvika att den stjäls. Om det inte är möjligt kan du köpa ett lås, t.ex. ett Kensingtonlås, för att säkra projektorn. Lokalisera fästet för Kensingtonlås som finns på projektorn. Se punkt 25 på sidan 9 för information. Ett Kensington säkerhetskabelslås är vanligtvis en kombination av nyckel/nycklar och lås. En bruksanvisning ingår i dokumentationen som medföljer låset. Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra obehörig användning går det att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn (OSD-menyn). När lösenordet är inställt och funktionen aktiverad är projektorn lösenordsskyddad. Användare som inte vet det rätta lösenordet kan inte använda projektorn. Om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du ställer in ett lösenord och Strömbrytarlås har aktiverats måste du ange det varje gång du sätter på projektorn. I annat fall går det inte att använda projektorn. 1. Tryck på MENU/EXIT och tryck sedan på / tills Ange lösenord SYSTEMINSTÄLLNING : Avancerad-menyn är markerad. 2. Tryck på för att markera Säkerhetsinställn. och tryck på MODE/ENTER. 3. Tryck på för att markera Strömbrytarlås och tryck på / för att välja Strömbrytarlås på, sidan för inmatning av lösenord visas. MENU Radera 4. Precis som på bilden representerar de fyra piltangenterna (,,, ) 4 siffror (1, 2, 3, 4). Enligt det lösenord du vill ställa in, trycker du på piltangenterna på fjärrkontrollen eller projektorn för att ange sex siffror som lösenord. Om funktionen används för första gången anger du projektorns standardlösenord (1, 1, 1, 1, 1, 1) genom att trycka på pilknappen sex gånger. När du har angett lösenordet visas sidan Säkerhetsinställn. igen. VIKTIGT: De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller direkt efter att du angett det så att du har det till hands om du skulle glömma det. Lösenord: 5. För att avsluta OSD-menyn trycker du på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord i tre sekunder och Ange lösenord -sidan visas. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se "Starta proceduren för återställning av lösenordet" på sidan 26 för mer information. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Använda projektorn 25

26 Starta proceduren för återställning av lösenordet 1. Försäkra dig om att sidan Ange lösenord visas på skärmen. Tryck på AUTO. Projektorn kommer att visa ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: Ändra lösenordet 1. I menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. trycker du på / för att markera Ändra lösenord och trycker på MODE/ENTER. Sidan Ändra lösenord visas. 2. Ange det gamla lösenordet. Om lösenordet är korrekt, visas meddelandet "Ange nytt lösenord". Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange aktuellt lösenord" och du kan försöka igen. Du kan trycka på MENU/ EXIT för att avbryta ändringen eller försöka med ett annat lösenord. 3. Ange ett nytt lösenord. VIKTIGT: De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller direkt efter att du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 4. Bekräfta det nya lösenordet genom att ange det igen. 5. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 6. För att avsluta OSD-menyn trycker du på MENU/EXIT. Avaktivera lösenordsfunktionen För att inaktivera lösenordskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. Markera Strömbrytarlås och välj Av genom att trycka på /. Meddelandet "Ange lösenord" visas. Ange det aktuella lösenordet. Om lösenordet stämmer visas sidan OSD-menyn Strömbrytarlås igen och "Av" visas i raden för Lösenord. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange lösenord" och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. MENU Avsluta 26 Använda projektorn

27 Justera den projicerade bilden Justera projiceringsvinkeln Det finns två justeringsfötter undertill på projektorn. Dessa kan användas om du måste ändra projiceringsvinkeln. Skruva foten in eller ut efter behov för att rikta in och stabilisera projiceringsvinkeln. Om skärmen och projektorn inte är vinkelräta mot varandra blir den projicerade bilden vertikalt trapetsoid. Information om hur du åtgärdar detta problem finns i "Korrigera bildskevhet" på sidan 27. Automatisk justering av bilden I vissa fall behöver du optimera bildkvaliteten. Tryck på AUTO om du vill göra det. Inom 3 sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Aktuell information om källan visas i hörnet av skärmen i 3 sekunder. Den här funktionen är endast tillgänglig när en datorsignal (analog RGB) valts. Finjustera bildstorlek och skärpa 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomningsringen. 2. Ställ in bilden genom att vrida på fokusringen. Korrigera bildskevhet Keystone-förvrängning inträffar när projektorn inte är vinkelrät mot skärmen och uppträder där den projicerade bilden visas som en trapetsoid form som något av följande: Två parallella sidor (vänster och höger eller överkant och nederkant) men en sida av bilden är märkbart bredare än den andra. Inga parallella sidor. Korrigera bildens form med hjälp av följande anvisningar. 1. Justera projiceringsvinkeln. Placera projektorn mitt framför skärmens mitt med mitten av objektivet i nivå med skärmen. 2. Om bilden fortfarande är förvrängd eller om projektorn inte kan placeras så som anges ovan, måste du korrigera bilden manuellt med hjälp av funktionerna 2D-keystone och Hörnpassn. Använda projektorn 27

28 Funktionen 2D-keystone är närliggande den hos Hörnpassn. på så sätt att båda justerar bildförvrängning. Vid korrigering av bildförvrängning, använd följande procedur för att justera funktionerna 2D-keystone och Hörnpassn. för att få bästa möjliga form på bilden: 1. Använd funktionen 2D-keystone för att grovt justera bilden till korrekt form. 2. Använd funktionen Hörnpassn. för att finjustera hörnen och uppnå bästa bildform. 3. Om det inte går att få optimalt resultat med Hörnpassn., återställ 2D-keystone och upprepa steg 1och 2. Funktionerna 2D-keystone och Hörnpassn. är närliggande, när 2D-keystone är överjusterad är justeringsområdet för Hörnpassn. begränsat. Använda funktionen 2D-keystone Använda fjärrkontrollen eller projektorns knappsats i. Tryck på en av pilknapparna/keystone-knapparna (vänster /, upp /, höger /, ned / ) för att visa sidan 2D-keystone. ii. Se stegen iii nedan för vidare användning. Använda OSD-menyn i. Tryck på MENU/EXIT och tryck sedan på / tills Visningmenyn är markerad. ii. Tryck på för att markera 2D-keystone och tryck på MODE/ENTER. Sidan 2D-keystone visas. iii. Tryck på den tangent vars keystone-ikon har motsatt form jämfört med den projicerade bilden. Fortsätt trycka på samma tangent eller tryck på andra tangenter tills du är nöjd med formen. Värdena längst ned på sidan ändras när du trycker på knapparna. När du efter flera knapptryckningar når de största eller minsta värdena avbryts justeringen av bildens form. Du kan inte justera bilden mer i den riktningen. iv. Om det inte går att få till önskad bildform trycker du på MODE/ENTER för att återställa värdet 2D-keystone och upprepa föregående steg. Vid återställning av 2D-keystone, återgår värdena för både 2D-keystone och Hörnpassn. till standardvärdet. v. Tryck på MENU/EXIT för att återgå till föregående sida. Två parallella sidor Tryck på / Inga parallella sidor Tryck på / Tryck på / Tryck på / 28 Använda projektorn

29 Använda funktionen Hörnpassn. Justera manuellt bildens fyra hörn genom att ange horisontella och vertikala värden. 1. Tryck MENU/EXIT och tryck sedan / tills DISPLAY menyn är markerad. 2. Tryck på för att markera Hörnpassn. och tryck på MODE/ENTER. Korrigeringssidan Hörnpassn. visas. 3. Tryck på / / / för att markera ett hörn och tryck på MODE/ENTER. Hörnpassn. Ange Tillb. 4. Tryck på / för att justera horisontella värden. 5. Tryck på / för att justera vertikala värden. 6. Om det inte går att få optimalt resultat, tryck på MODE/ENTER, för att återställa Hörnpassn. och upprepa steg 4 och 5. När du återställer något hörn av funktionen Hörnpassn. återställs alla hörn till standardvärdena. Hörnpassn. 7. Tryck på MENU/EXIT för att återgå till föregående sida. Återst Tillb. Använda projektorn 29

30 Använda lägena förinställning och användare Välja ett förinställningsläge Projektorn levereras med flera fabriksinställda bildlägen så att du kan välja ett som passar ditt rum och typ av videokälla. För att välja ett bildläge som passar dina behov: Tryck på MODE/ENTER upprepade gånger tills önskat läge har valts. Använda OSD-menyn 1. Tryck på MENU/EXIT och tryck sedan på / tills BILDINSTÄLLNINGAR-menyn är markerad. 2. Tryck på för att markera Bildläge. 3. Tryck på / tills önskat läge har valts. Dessa lägen består av förinställda värden som passar olika projiceringssituationer enligt vad som beskrivs nedan: Ljus: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. Presentation: Läget har utvecklats för presentationer. Här har tonvikt lagts på ljusstyrkan så den ska matcha färgåtergivningen på dataskärmar eller bärbara datorer. srgb: Maximerar renheten hos RGB-färgerna och ger verklighetstrogna bilder oavsett ljusstyrka. Det passar bäst till att se på bilder tagna med en srgb-kompatibel och riktigt kalibrerad kamera, och på datagrafikprogram som t.ex. AutoCAD. Bio: Lämpar sig för att spela upp färgrika filmer, videoklipp från digitalkameror eller digital video genom dator för bästa visning i en mörk (nedsläckt) miljö. 3D: Den här projektorn stöder uppspelning av tredimensionellt (3D) innehåll som överförs av dina 3D-kompatibla videoenheter och innehåller, som t.ex. konsolspel (med 3D-spelskivor), 3D Blu-ray spelare (med 3D Blu-ray-skivor), 3D TV (med 3D-kanal) och så vidare. När du ser på 3D-innehåll: Kan bilden se felplacerad ut, men det innebär inte att det är fel på produkten. Ta regelbundna pauser när du tittar på 3D-innehåll. Sluta att titta på 3D-innehåll om du känner av trötthet eller obehag. Sitt på cirka tre gånger så långt avstånd från skärmen som skärmens effektiva höjd när du ser på 3Dinnehåll. Barn, och andra som är överkänsliga för ljus, lider av hjärtproblem eller lider av andra medicinska åkommor bör inte se på 3D-innehåll. Användare 1/Användare 2: Kommer ihåg anpassade inställningar. Se "Ställa in läget Användare 1/ Användare 2" på sidan 31 för mer information. 30 Använda projektorn

31 Finjustera valt bildläge De fördefinierade bildlägesinställningarna kan ändras via de tillgängliga föremålen som visas i BILDINSTÄLLNINGAR-menyn. För att finjustera bildläget: 1. Tryck på MENU/EXIT och tryck sedan på / tills BILDINSTÄLLNINGAR-menyn är markerad. 2. Tryck på för att markera den post du vill justera och tryck på / för att ställa in önskat värde. Ditt val lagras automatiskt i projektorn och associeras med denna ingångskälla. Se "Finjustering av bildkvalitet" på sidan 32 och "Kontroller av avancerad bildkvalitet" på sidan 33 för mer information. Varje gång du ändrar bildläge, ändrar även projektorn inställningen till den som senast ställts in för detta speciella bildläge på denna speciella ingång. Om du ändrar ingångskälla, kommer senast använda bildläge och inställningar för denna ingång och upplösning lagras. Ställa in läget Användare 1/Användare 2 Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom det valda användarläget) som en startpunk och anpassa inställningarna. 1. I menyn BILDINSTÄLLNINGAR markerar du Bildläge och trycker på / för att välja läget Användare 1, eller Användare Tryck på för att markera Referensläge. Denna funktion är endast tillgänglig när Användare 1 eller Användare 2 läge väljs i Bildläge undermenyposten. 3. Tryck på / så att ett bildläge som motsvarar dina behov markeras. 4. Tryck för att välja en undermenypost som ska ändras och justera värdet med /. Se "Finjustering av bildkvalitet" på sidan 32 och "Kontroller av avancerad bildkvalitet" på sidan 33 för mer information. 5. När alla inställningar har gjorts trycker du MENU/EXIT för att spara och lämna inställningarna. Döpa om användarlägen Du kan ändra Användare 1 och Användare 2 till namn som är lätta att känna igen och förstå för dem som använder denna projektor. Det nya namnet kan vara upp till 8 tecken inklusive engelska bokstäver (A-Z, a-z), siffror (0-9) och mellanrum (_). För att döpa om användarlägen: 1. Försäkra dig om att du har valt Användare 1 eller Användare 2 som bildläge. Om du inte är i läget Användare 1 eller Användare 2 väljer projektorn automatiskt Användare 1 som det användarläge du ska byta namn på. 2. I menyn BILDINSTÄLLNINGAR markerar du Byt användarlägenamn och trycker på MODE/ ENTER för att visa den virtuella knappsatsen. 3. Använd knapparna / / / och trycker på ENTER för att välja bokstäverna på den virtuella knappsatsen och skriva in önskat namn. 4. När du är klar trycker du på MENU/EXIT för att lämna den virtuella knappsatsen. Använda projektorn 31

32 Återställa bildläget Alla justeringarna som du gjort i menyn BILDINSTÄLLNINGAR kan återställas till fabriksinställningarna med ett tangenttryck på markeringen av Återst. För att återställa bildläget till de förinställda fabriksvärdena: 1. I menyn BILDINSTÄLLNINGAR markerar du Bildläge och trycker på / för att välja det bildläge (inklusive Användare 1, eller Användare 2) som du vill återställa. 2. Tryck på för att markera Återställ bildinställningar och tryck på MODE/ENTER. 3. Tryck på / för att välja bildlägena Aktuell eller Alla och tryck på MODE/ENTER. Bekräftelsen visas. 4. Tryck på / för att markera Återst och tryck på MODE/ENTER. Bildläget kommer att återställas till de förinställda fabriksinställningarna. 5. Repetera stegen 1-4 om du vill återställa andra bildlägen. Blanda inte ihop funktionen Återställ bildinställningar här med Återst. alla inst. i menyn SYSTEMINSTÄLLNING : Avancerad. Funktionen Återst. alla inst. återställer de flesta inställningarna till fabriksinställningarna i hela systemet. Se "Återst. alla inst." på sidan 57 för mer information. Finjustering av bildkvalitet Oavsett vilket bildläge du har valt, kan du finjustera dess inställningar för att passa alla presentationssyften. Dessa justeringar kommer att sparas i förinställningsläget du befinner dig i när du avslutar OSD-menyn. Justera Ljusstyrka Markera Ljusstyrka i menyn BILDINSTÄLLNINGAR och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto ljusare blir bilden. Ju lägre värdet är, desto mörkare blir bilden. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena. Justera Kontrast Markera Kontrast i menyn BILDINSTÄLLNINGAR och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto större blir kontrasten. Använd den här inställningen till att ställa in de vita nyanserna, men gör det efter att du har justerat Ljusstyrka efter din källa och omgivning. Justera Färg Markera Färg i menyn BILDINSTÄLLNINGAR och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Med en lägre inställning blir färgerna mindre mättade och med det lägsta värdet blir bilden svartvit. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Justera Färgton Markera Färgton och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto rödare blir bilden. Ju lägre värdet är, desto grönare blir bilden Använda projektorn

33 Justera Skärpa Markera Skärpa och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden Funktionerna Ljusstyrka, Kontrast kan även nås genom att trycka på BRIGHTNESS, CONTRAST på fjärrkontrollen för att visa justeringsfältet och sedan kan du trycka på / för att justera värdena. Kontroller av avancerad bildkvalitet Det finns fler avancerade funktioner i menyn BILDINSTÄLLNINGAR > Avancerat... som du kan justera enligt dina önskemål. För att spara inställningarna trycker du på MENU/EXIT för att avsluta OSD-menyn. Ställa in Svartnivå Markera Svartnivå och tryck på / på fjärrkontrollen för att välja 0 IRE eller 7,5 IRE. Videosignalen i gråskala mäts i IRE-enheter. I vissa områden som har NTSC TV-standarden mäts gråskalan från 7,5 IRE (svart) till 100 IRE (vitt). I andra områden som har PAL-utrustning eller japansk NTSCstandard mäts gråskalan från 0 IRE (svart) till 100 IRE (vitt). Vi rekommenderar att du kontrollerar om ingångskällan är 0 IRE eller 7,5 IRE och väljer därefter. Ställa in brusreducering Den projicerade bilden kan innehålla störningar eller brus. Brusreducering minskar elektriskt brus i bilden som orsakas av olika mediaspelare. Ju högre inställning, desto mindre brus. För att få bättre bildkvalitet: Markera Brusreducering och justera nivån genom att trycka på / på projektorn eller fjärrkontrollen. Välja färgtemperatur* Markera Färgtemperatur och välj en föredragen inställning genom att trycka på / på projektorn eller fjärrkontrollen. Det finns flera möjliga inställningar för färgtemperatur. 1. Inbyggd lampa: Med lampans ursprungliga färgtemperatur och högre ljusstyrka. Denna inställning är lämplig för miljöer där hög ljusstyrka krävs, som t.ex. vid projicering av bilder i ljusa rum. 2. Varm: Ger en rödvitaktig bild. 3. Normal: Bibehåller normala nyanser för vit. 4. Kall: Ger en blåvitaktig bild. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". Ett vanligt återgivningssätt för vita nyanser är "färgtemperatur". En vit nyans med låg färgtemperatur blir rödaktig. En vit nyans med hög färgtemperatur ser ut att ha mera blått i sig. Använda projektorn 33

34 Ställa in önskad färgtemperatur Att ställa in en önskad färgtemperatur: 1. Markera Färgtemperatur och välj Kall, Normal, Varm eller Inbyggd lampa genom att trycka på / på projektorn eller fjärrkontrollen. 2. Tryck på för att markera Finjustering av färgtemperatur och tryck på MODE/ENTER. Sidan Finjustering av färgtemperatur visas. 3. Tryck på / för att markera posten du vill ändra och justera värdena genom att trycka på /. Röd gain/grön gain/blå gain: Justerar kontrastnivån av rött, grönt och blått. Röd-förskjutning/Grön-förskjutning/Blå-förskjutning: Justerar ljusstyrkan av rött, grönt och blått. 4. För att spara och lämna inställningarna, trycker du på MENU/EXIT. Färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare. Riktig färghantering kan endast uppnås vid kontrollerade och återgivningsbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. 3D-färghantering ger sex uppsättningar (RGBCMY) av färger som kan justeras till favoritfärger. När du väljer en färg kan du oberoende justera dess färgintervall och mättnad enligt dina önskemål. För att justera och lagra inställningarna: 1. I menyn BILDINSTÄLLNINGAR markerar du Avancerat... och trycker på MODE/ENTER. Markera sedan 3D-färghantering och tryck på MODE/ENTER. Sidan 3D-färghantering visas. Röd Gul Grön 2. Markera Primär färg och tryck på / för att välja en färg bland Röd, Grön, Blå, Cyan, Magenta och Gul. 3. Tryck på för att markera Nyans och tryck på / för att välja Magenta Cyan det färgintervall som du vill justera. Ju större intervall, desto fler proportioner av dess två angränsande färger innehåller färgen. Blå Se bilden till höger för information om hur färgerna relaterar till varandra. Om du till exempel väljer Röd och ställer in dess intervall till 0, väljs endast ren röd. Genom att öka dess intervall kommer både den röda färgen angränsande till gult och till magenta inkluderas. Tryck på för att markera Mättnad och justera färgmättnaden genom att trycka på /. Om du väljer Röd och ställer in dess intervall till 0, kommer endast mättnaden av ren röd att påverkas. Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade färger; en inställning på "0" tar helt bort färgen från bilden. Om mättnaden är för hög, kommer denna färg att bli överdriven och orealistisk. 4. För att lämna och spara inställningarna, trycker du på MENU/EXIT. 34 Använda projektorn

35 Välja en gammainställning Markera Val av gamma och välj en önskad inställning genom att trycka på / på projektorn eller fjärrkontrollen. Gamma avser relationen mellan ingångskällan och bildens ljusstyrka. Gamma 1,6/1,8/2,0/BenQ Välj dessa värden enligt dina önskemål. Gamma 2,2 Ökar den genomsnittliga ljusstyrkan på bilden. Bäst för en upplyst miljö, mötesrum eller familjerum. Gamma 2,4/2,5/2,6 Bäst för att titta på filmer i en mörklagd miljö. Gamma 2,8 Bäst för visning av filmer som mest består av mörka scener. Hög ljusstyrka Låg kontrast Låg ljusstyrka Hög kontrast 1,6 1,8 2,0 2,2 2,4 2,5 2,6 2,8 Justera Brilliant Color Denna funktion använder sig av en ny algoritm för färgbearbetning och förbättringar på systemnivå för att möjliggöra högre ljusstyrka vid visning av verkligare, mer livfulla färger i bilden. När den är inställd på Av inaktiveras Brilliant Color. Använda projektorn 35

36 Välja bildförhållande Bildförhållandet är förhållandet mellan bildbredd och bildhöjd. Standarden för denna projektor är 16:10 medan digital-tv och Blu-ray-skivor oftast är 16:9, och de flesta analoga TV-signaler och DVD har förhållandet 4:3. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från indatakällan. Bilder kan sträckas ut linjärt så att hela bilden sträcks ut jämnt eller icke-linjärt, vilket gör bilden skev. För att ändra det projicerade bildförhållandet (oavsett vilket bildförhållande källan har): Använda fjärrkontrollen 1. Tryck på ASPECT för att visa aktuell inställning. 2. Tryck på ASPECT upprepade gånger för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. Använda OSD-menyn 1. Tryck på MENU/EXIT och tryck sedan på / tills Visning-menyn är markerad. 2. Tryck på för att markera Bildförhållande. 3. Tryck på / för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. 36 Använda projektorn

37 Om bildförhållandet SX930 SU Auto: Anpassar en bild proportionellt efter projektorns äkta upplösning i dess horisontella eller vertikala bredd. Detta drar maximal nytta av skärmen och bibehåller bildens bildförhållande vid projicering av bilder i andra bildförhållanden än 4:3 och 16: :3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet :9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder i 16:9-format, till exempel lcd-skärmar, högdefinierad tv, och dvd-filmer i 16:9-format, eftersom bilden då visas utan förändring av bildförhållandet :10: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:10. Det här passar bäst för bilder som redan har bildförhållandet 16:10, eftersom bilden då visas utan förändring av bildförhållandet. 5. Verklig: Denna inställning visar bilden i en exakt pixelavbildning utan att bilden förändras eller ändrar storlek i mitten av projiceringen. Detta passar bäst att användas med dator-ingångskällor. De svarta delarna är inaktiva områden och de vita delarna är aktiva områden. OSD-menyer kan visas på de oanvända svarta områdena. 15:9-bild 4:3-bild 16:9-bild 16:10-bild 4:3-bild 16:10-bild Använda projektorn 37

38 Ställa in en väggfärg I en situation när du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen Väggfärg korrigera den projicerade bildens färger för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, rosa, ljusgrön, blå och svart tavla. Så här väljer du väggfärg: 1. Tryck på MENU/EXIT och tryck sedan på / tills Visning-menyn är markerad. 2. Tryck på för att markera Väggfärg. 3. Tryck på / för att välja en väggfärg som passar färgen på ytan på vilken du projicerar. Dölja bilden Om du vill rikta publikens fulla uppmärksamhet mot presentatören kan du använda ECO BLANK för att dölja skärmbilden. Ljudet kan fortfarande höras när denna funktion är aktiverad med en ansluten ljudingång. Du kan ställa in tiden för tom skärm på SYSTEMINSTÄLLNING : Enkel > Driftsinställningar > Timer för svart bild -menyn så att projektorn visar bilden igen automatiskt efter en tidsperiod när inget hänt på en tom skärm. Du kan ange en tidsperiod på mellan 5 och 30 minuter i steg om 5 minuter. Om du inte vill använda de förinställda tidsperioderna väljer du Avaktivera. Oavsett om Timer för svart bild är aktiverat eller inte kan du trycka på de flesta knappar på projektorn eller fjärrkontrollen för att återställa bilden. När du har tryckt på ECO BLANK sätts projektorn i läget ekonomiläge automatiskt. Låsa kontrolltangenter Med kontrolltangenterna på projektorn låsta kan du förebygga att projektorns inställningar ändras oavsiktligt (av t.ex. barn). När Panelknappslås är på fungerar inga kontrollknappar på projektorn utom STRÖM. Låsa eller låsa upp knapparna på kontrollpanelen: 1. Tryck på MENU/EXIT för att öppna OSD-menyn och tryck på / för att markera SYSTEMINSTÄLLNING : Enkel-menyn. 2. Tryck på för att markera Panelknappslås och tryck på / för att slå på funktionen På. En bekräftelse visas. 3. Tryck på / för att välja Ja och tryck på MODE/ENTER. 38 Använda projektorn

39 Frysa bilden Frys bilden genom att trycka på FREEZE på fjärrkontrollen. Ordet "FREEZE" visas i det övre vänstra hörnet av skärmen. Avbryt funktionen genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om de inkopplade enheterna även aktivt sänder ut ljud kommer ljudet att höras trots att bilden är frusen på skärmen. Justera ljudet Ljudjusteringar (så som funktionerna nedan) inverkar på projektorns högtalare. Kontrollera att du har gjort en korrekt anslutning till projektorns ljudingång. Se "Ansluta till videoutrustning" på sidan 18 för information om hur ljudingången ansluts. Varje gång du väljer en annan källa byter projektorn också ljudinställningarna till de som senast var inställda för källan i fråga. Ljudjusteringar kan inte göras under Snabbsökning. Stänga av ljudet Så här stänger du av ljudet tillfälligt: 1. Tryck på MENU/EXIT för att öppna skärmmenyn och tryck på / för att markera menyn Källa. 2. Tryck på för att markera Ljudinställningar och tryck på MODE/ENTER. Sidan Ljudinställningar visas. 3. Tryck på för att markera Tyst och tryck på / för att välja På. Om tillgängligt kan du även trycka på MUTE på fjärrkontrollen för att slå av och på ljudet från projektorn. Justera ljudnivån Du kan justera ljudnivån genom att trycka på VOLUME+/VOLUME- på fjärrkontrollen eller: 1. Upprepa stegen 1-2 ovan. 2. Tryck på för att markera Volym och tryck på / för att välja önskad ljudnivå. Justerar mikrofonens ljudnivå Justera även mikrofonens ljudnivå: 1. Upprepa stegen 1-2 ovan. 2. Tryck på för att markera Mikrofonvolym och tryck på / för att välja önskad ljudnivå. Stänga av Signal för påslagning/avstängning Stänga av signalen: 1. Upprepa stegen 1-2 ovan. 2. Tryck på för att markera Signal för påslagning/avstängning och tryck på / för att välja Av. Enda sättet att ändra Signal för påslagning/avstängning är att sätta på eller av här. Om du ställer in ljudet på tyst eller ändrar ljudnivån påverkar inte Signal för påslagning/avstängning. Använda projektorn 39

40 Använda testmönstret Projektorn kan visa ett testrutmönster. Det hjälper dig att justera bildens storlek och fokusera på att kontrollera att den projicerade bilden inte förvrängs. Så här visar du testmönstret: 1. Tryck på MENU/EXIT för att öppna skärmmenyn och tryck på / för att markera SYSTEMINSTÄLLNING : Enkel-menyn. 2. Tryck på för att markera Testmönster och tryck på / för att välja På. Använda lektionsplanerna Projektorn erbjuder flera förinställda mönster för olika undervisningsändamål. Aktivera mönstret: 1. Tryck på MENU/EXIT för att öppna skärmmenyn och tryck på / för att markera Visning-menyn. 2. Tryck på för att markera Lektionsplan och tryck på MODE/ENTER. 3. Tryck på / för att markera Svart tavla eller Whiteboard. 4. Tryck på / för att välja önskat mönster och tryck på MODE/ENTER. Lektionsplan Whiteboard Svart tavla Bokstavsform Arbetsblad Koordinatsystem 40 Använda projektorn

41 Ställa in lampläget Denna projektor har två lampor för olika användningsområden: Lampläge Fördel för användaren Lämplig miljö Normal (Lampan används i normalläge) ekonomiläge (Lampan används i ekonomiläge) För att välja önskat lampläge kan du välja någon av följande metoder. Använda fjärrkontrollen: 1. Tryck på Lampläge på fjärrkontrollen så visas lamplägessidan. 2. Tryck på för att markera önskat lampläge och tryck på MODE/ENTER. Använda OSD-menyn: Ger ljusstark och klar bild Lämplig för miljöer med stark belysning Medger kontinuerlig, oavbruten drift vid kritiskt viktiga situationer Förlänga lamptiden Medger kontinuerlig, oavbruten drift vid kritiskt viktiga situationer Stora och väl upplysta sammanträdesrum eller auditorier/hörsalar Små till medelstora styrelserum 1. Tryck på MENU/EXIT och tryck sedan på / tills SYSTEMINSTÄLLNING : Avanceradmenyn är markerad. 2. Tryck på för att markera Lampinställningar och tryck på MODE/ENTER. 3. Tryck på för att markera Lampläge och tryck på MODE/ENTER. 4. Tryck på för att markera önskat lampläge och tryck på MODE/ENTER. En viss variation i bildens ljusstyrka och färger kan ses under den korta stund som det tar att byta lampläge. Använda projektorn 41

42 Styra projektorn i ett trådbundet nätverk Trådbundet nätverk låter dig hantera projektorn från en dator med en webbläsare när datorn och projektorn är korrekt anslutna till samma lokala nätverk. Konfigurera Trådbundet nätverk Om du har en DHCP-miljö: 1. Ta en RJ45-kabel och anslut ena änden till RJ45 LAN-ingångsuttaget på projektorn och den andra änden till RJ45-porten. Vid anslutning av RJ45-kabeln, undvik att snurra och tvinna in kabeln i andra, eftersom det kan orsaka störningar eller avbrott av signalen. 2. Tryck på MENU/EXIT och tryck sedan på / tills SYSTEMINSTÄLLNING : Avanceradmenyn är markerad. 3. Tryck på för att markera Nätverksinställningar och tryck på MODE/ENTER. Sidan Nätverksinställningar visas. 4. Tryck på för att markera Trådbundet nätverk och tryck på MODE/ENTER. Sidan Trådbundet nätverk visas. 5. Tryck på för att markera DHCP och tryck på / för att välja På. 6. Tryck på för att markera Verkställ och tryck på MODE/ENTER. 7. Återgå till sidan SYSTEMINSTÄLLNING : Avancerad > Nätverksinställningar. 8. Tryck på för att markera AMX-enhetsupptäckt och tryck på / för att välja På eller Av. När AMX-enhetsupptäckt är På kan projektorn detekteras av AMX-styrenheter. 9. Vänta i cirka sekunder och ange sedan sidan Trådbundet nätverk. 10. IP-adress, Nätmask, Standard-gateway och DNS-server-inställningarna visas. Anteckna IP-adressen som visas på IP-adress-raden. Om IP-adress fortfarande inte visas ska du kontakta din ITS-administratör. 42 Använda projektorn

43 Om du inte har en DHCP-miljö: 1. Upprepa stegen 1-4 ovan. 2. Tryck på för att markera DHCP och tryck på / för att välja Av. 3. Kontakta din ITS-administratör för information om inställningarna IP-adress, Nätmask, Standardgateway och DNS-server. 4. Tryck på för att välja alternativet du vill ändra och tryck på MODE/ENTER. 5. Tryck på / för att flytta markören och tryck sedan på / för att ange värdet. 6. Spara inställningen genom att trycka på MODE/ENTER. Om du inte vill spara inställningen trycker du på MENU/EXIT. 7. Tryck på MENU/EXIT för att återgå till sidan Nätverksinställningar. Tryck på för att markera AMX-enhetsupptäckt och tryck på / för att välja På eller Av. 8. Tryck på MENU/EXIT för att avsluta menyn. Fjärrstyra projektorn via en webbläsare När du har rätt IP-adress för projektorn och projektorn är på eller i standbyläge kan du använda en dator i samma lokala nätverk för att styra datorn. 1. Ange projektorns adress i adressfältet i webbläsaren och tryck på Go (Kör). 2. Sidan för fjärrnätverksdrift visas. På den här sidan kan du använda projektorn som om du använde fjärrkontrollen eller kontrollpanelen på projektorn. ii i i ii Menu (Meny) Auto PC Blank (Tom) Input (Ingångar) ( ) ( ) ( ) ( ) Se "Fjärrkontrollen" på sidan 11 för mer information. Aktiverar det valda menyalternativet på OK skärmmenyn (OSD-menyn). Klicka på önskad signal för att byta ingångskälla. Källistan varierar beroende på tillgängliga anslutningsdon på projektorn. ''Video" står för videosignalen. Använda projektorn 43

44 På verktygssidan kan du hantera projektorn, konfigurera inställningarna för LAN-styrning och säkra åtkomsten till fjärrstyrd nätverksdrift på den här projektorn. i iii ii iv v i. Du kan namnge projektorn, hålla reda på var den är och på personen som ansvarar för den. ii. Du kan justera LAN-styrinställningar. iii. När dessa ställts in har åtkomsten till det fjärrstyrda nätverket på projektorn blivit lösenordsskyddad. iv. När dessa ställts in har åtkomsten till verktygssidan blivit lösenordsskyddad. När du gjort justeringarna trycker du på knappen Send (Skicka) så sparas uppgifterna i projektorn. v. Tryck på Exit (Avsluta) för att gå tillbaka till sidan för fjärrnätverksdrift. Observera att längden (inklusive mellanrum och andra skiljeteckenstangenter) på inmatade lösenord är begränsad i listan nedan: Kategoriobjekt Inmatningslängd Max antal tecken Crestron-kontroll Projektor Nätverkskonfiguration Användarlösenord Adminlösenord IP-adress 15 IP-ID 4 Port 5 Projektornamn 22 Placering 22 Tilldelad 22 DHCP (Aktiverat) (ej tillämpl.) IP-adress 15 Nätmask 15 Standard-gateway 15 DNS-server 15 Aktiverat (ej tillämpl.) Nytt lösenord 15 Bekräfta 15 Aktiverat (ej tillämpl.) Nytt lösenord 15 Bekräfta Använda projektorn
