ELSATS TILL PLOGSTYRNING

Transkript

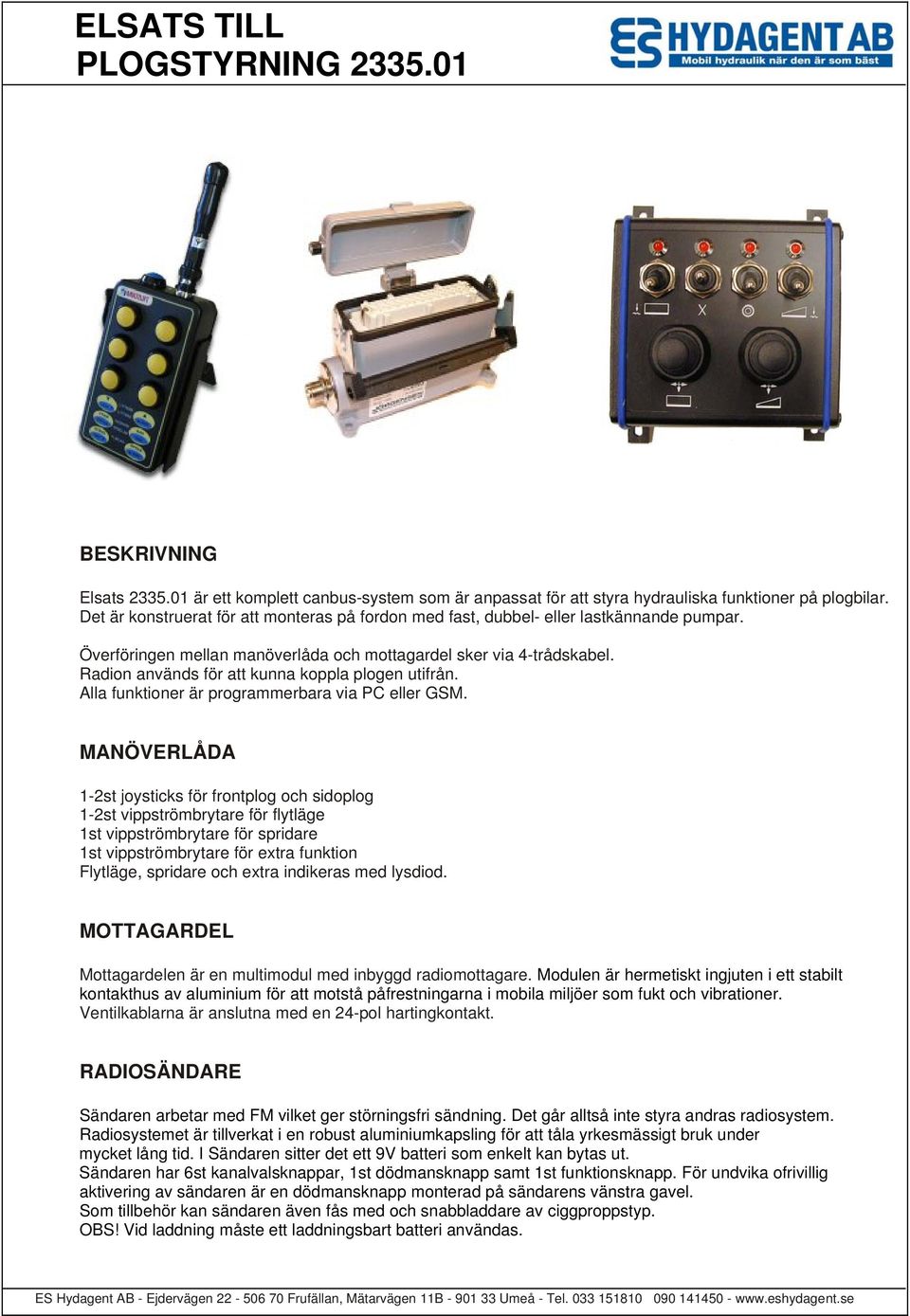

1 BESKRIVNING Elsats är ett komplett canbus-system som är anpassat för att styra hydrauliska funktioner på plogbilar. Det är konstruerat för att monteras på fordon med fast, dubbel- eller lastkännande pumpar. Överföringen mellan manöverlåda och mottagardel sker via 4-trådskabel. Radion används för att kunna koppla plogen utifrån. Alla funktioner är programmerbara via PC eller GSM. MANÖVERLÅDA 1-2st joysticks för frontplog och sidoplog 1-2st vippströmbrytare för flytläge 1st vippströmbrytare för spridare 1st vippströmbrytare för extra funktion Flytläge, spridare och extra indikeras med lysdiod. MOTTAGARDEL Mottagardelen är en multimodul med inbyggd radiomottagare. Modulen är hermetiskt ingjuten i ett stabilt kontakthus av aluminium för att motstå påfrestningarna i mobila miljöer som fukt och vibrationer. Ventilkablarna är anslutna med en 24-pol hartingkontakt. RADIOSÄNDARE Sändaren arbetar med FM vilket ger störningsfri sändning. Det går alltså inte styra andras radiosystem. Radiosystemet är tillverkat i en robust aluminiumkapsling för att tåla yrkesmässigt bruk under mycket lång tid. I Sändaren sitter det ett 9V batteri som enkelt kan bytas ut. Sändaren har 6st kanalvalsknappar, 1st dödmansknapp samt 1st funktionsknapp. För undvika ofrivillig aktivering av sändaren är en dödmansknapp monterad på sändarens vänstra gavel. Som tillbehör kan sändaren även fås med och snabbladdare av ciggproppstyp. OBS! Vid laddning måste ett laddningsbart batteri användas.

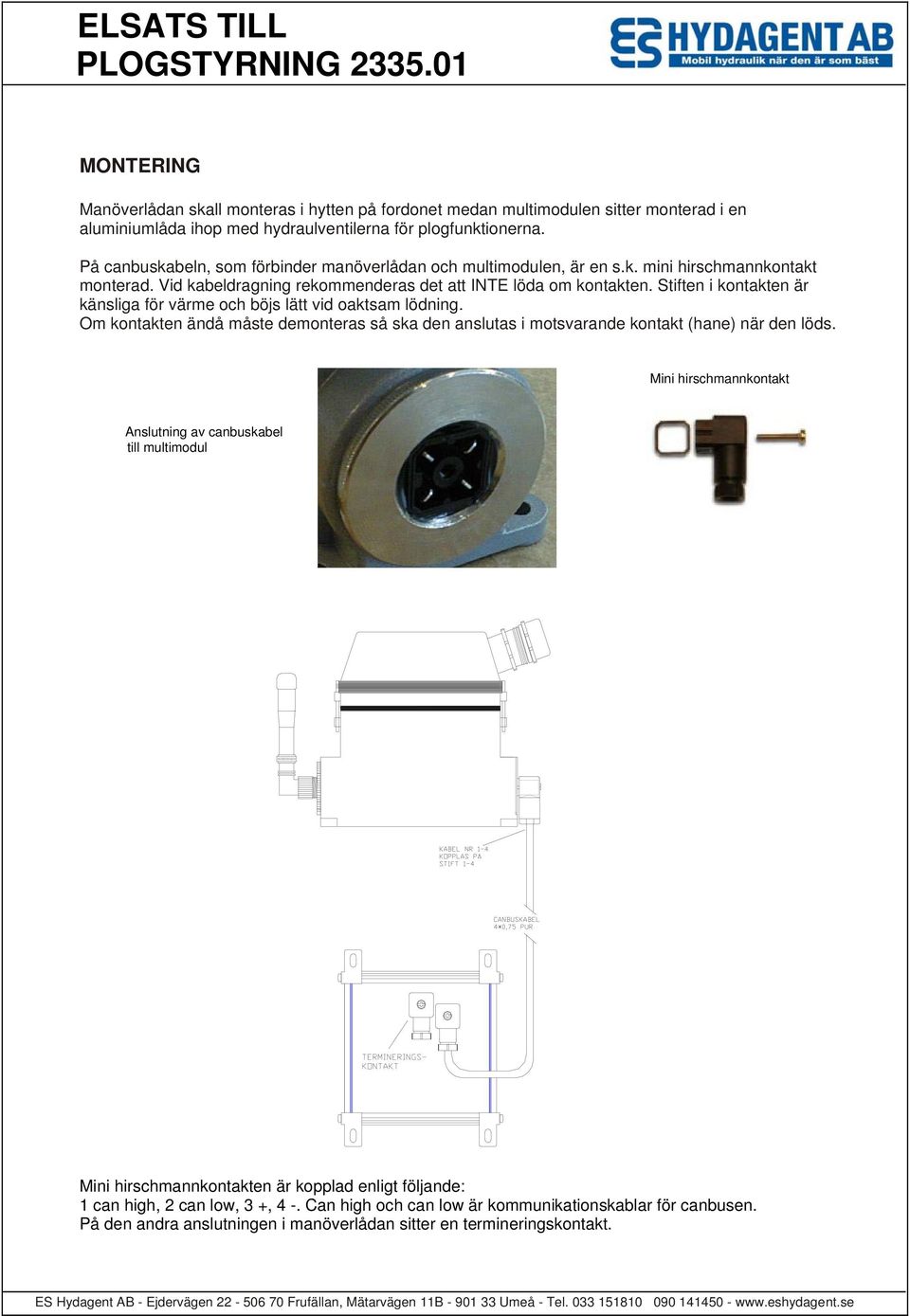

2 MONTERING Manöverlådan skall monteras i hytten på fordonet medan multimodulen sitter monterad i en aluminiumlåda ihop med hydraulventilerna för plogfunktionerna. På canbuskabeln, som förbinder manöverlådan och multimodulen, är en s.k. mini hirschmannkontakt monterad. Vid kabeldragning rekommenderas det att INTE löda om kontakten. Stiften i kontakten är känsliga för värme och böjs lätt vid oaktsam lödning. Om kontakten ändå måste demonteras så ska den anslutas i motsvarande kontakt (hane) när den löds. Mini hirschmannkontakt Anslutning av canbuskabel till multimodul Mini hirschmannkontakten är kopplad enligt följande: 1 can high, 2 can low, 3 +, 4 -. Can high och can low är kommunikationskablar för canbusen. På den andra anslutningen i manöverlådan sitter en termineringskontakt.

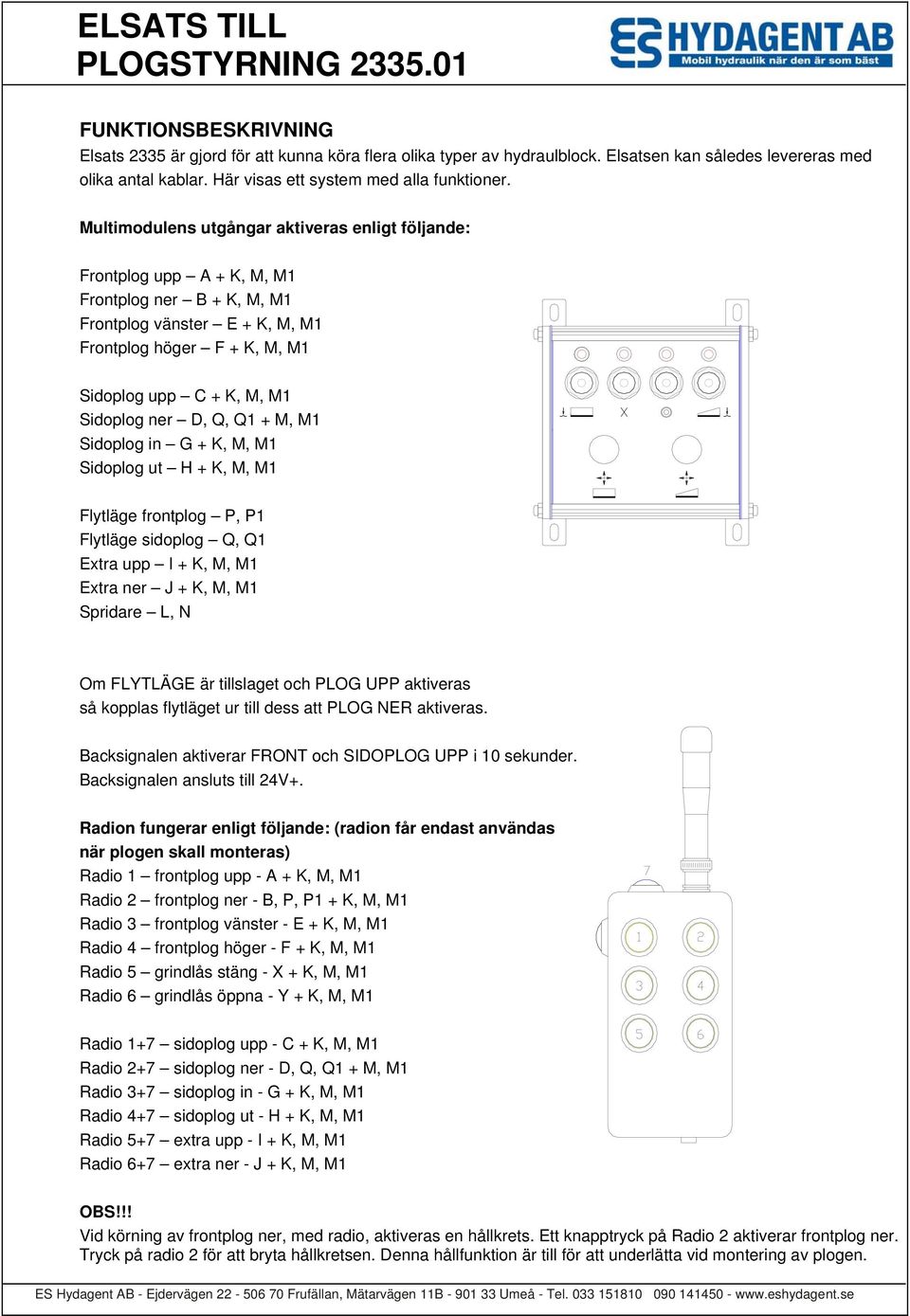

3 FUNKTIONSBESKRIVNING Elsats 2335 är gjord för att kunna köra flera olika typer av hydraulblock. Elsatsen kan således levereras med olika antal kablar. Här visas ett system med alla funktioner. Multimodulens utgångar aktiveras enligt följande: Frontplog upp A + K, M, M1 Frontplog ner B + K, M, M1 Frontplog vänster E + K, M, M1 Frontplog höger F + K, M, M1 Sidoplog upp C + K, M, M1 Sidoplog ner D, Q, Q1 + M, M1 Sidoplog in G + K, M, M1 Sidoplog ut H + K, M, M1 Flytläge frontplog P, P1 Flytläge sidoplog Q, Q1 Extra upp I + K, M, M1 Extra ner J + K, M, M1 Spridare L, N Om FLYTLÄGE är tillslaget och PLOG UPP aktiveras så kopplas flytläget ur till dess att PLOG NER aktiveras. Backsignalen aktiverar FRONT och SIDOPLOG UPP i 10 sekunder. Backsignalen ansluts till 24V+. Radion fungerar enligt följande: (radion får endast användas när plogen skall monteras) Radio 1 frontplog upp - A + K, M, M1 Radio 2 frontplog ner - B, P, P1 + K, M, M1 Radio 3 frontplog vänster - E + K, M, M1 Radio 4 frontplog höger - F + K, M, M1 Radio 5 grindlås stäng - X + K, M, M1 Radio 6 grindlås öppna - Y + K, M, M1 Radio 1+7 sidoplog upp - C + K, M, M1 Radio 2+7 sidoplog ner - D, Q, Q1 + M, M1 Radio 3+7 sidoplog in - G + K, M, M1 Radio 4+7 sidoplog ut - H + K, M, M1 Radio 5+7 extra upp - I + K, M, M1 Radio 6+7 extra ner - J + K, M, M1 OBS!!! Vid körning av frontplog ner, med radio, aktiveras en hållkrets. Ett knapptryck på Radio 2 aktiverar frontplog ner. Tryck på radio 2 för att bryta hållkretsen. Denna hållfunktion är till för att underlätta vid montering av plogen.

4 PLOGHYDRAULIK Anslutning av ventilkablar A ansluts till MV99:an och aktiverar frontplog upp B ansluts till MV99:an och aktiverar frontplog ner C ansluts till MV99:an och aktiverar sidplog upp D ansluts till MV99:an och aktiverar sidplog ner E ansluts till MV99:an och aktiverar frontplog vänster F ansluts till MV99:an och aktiverar frontplog höger G ansluts till MV99:an och aktiverar sidplog vänster H ansluts till MV99:an och aktiverar sidplog höger I ansluts till MV99:an och aktiverar extra 1 J ansluts till MV99:an och aktiverar extra 2 P ansluts till MV99:an och aktiverar flytläge frontplog Q ansluts till MV99:an och aktiverar flytläge sidplog X ansluts till MV99:an och aktiverar grindlås stäng Y ansluts till MV99:an och aktiverar grindlås öppna K ansluts till fördelningsblocket el MV99:an alt dubbelpumpen och aktiverar flöde till MV99:an L ansluts till fördelningsblocket och aktiverar flöde till spridaren M ansluts till pumpen och aktiverar flöde till fördelningsblocket alt MV99:an M1 ansluts till fördelningsblocket och aktiverar flöde till MV99:an samt spridaren N ansluts till dubbelpumpen och aktiverar flöde till spridaren

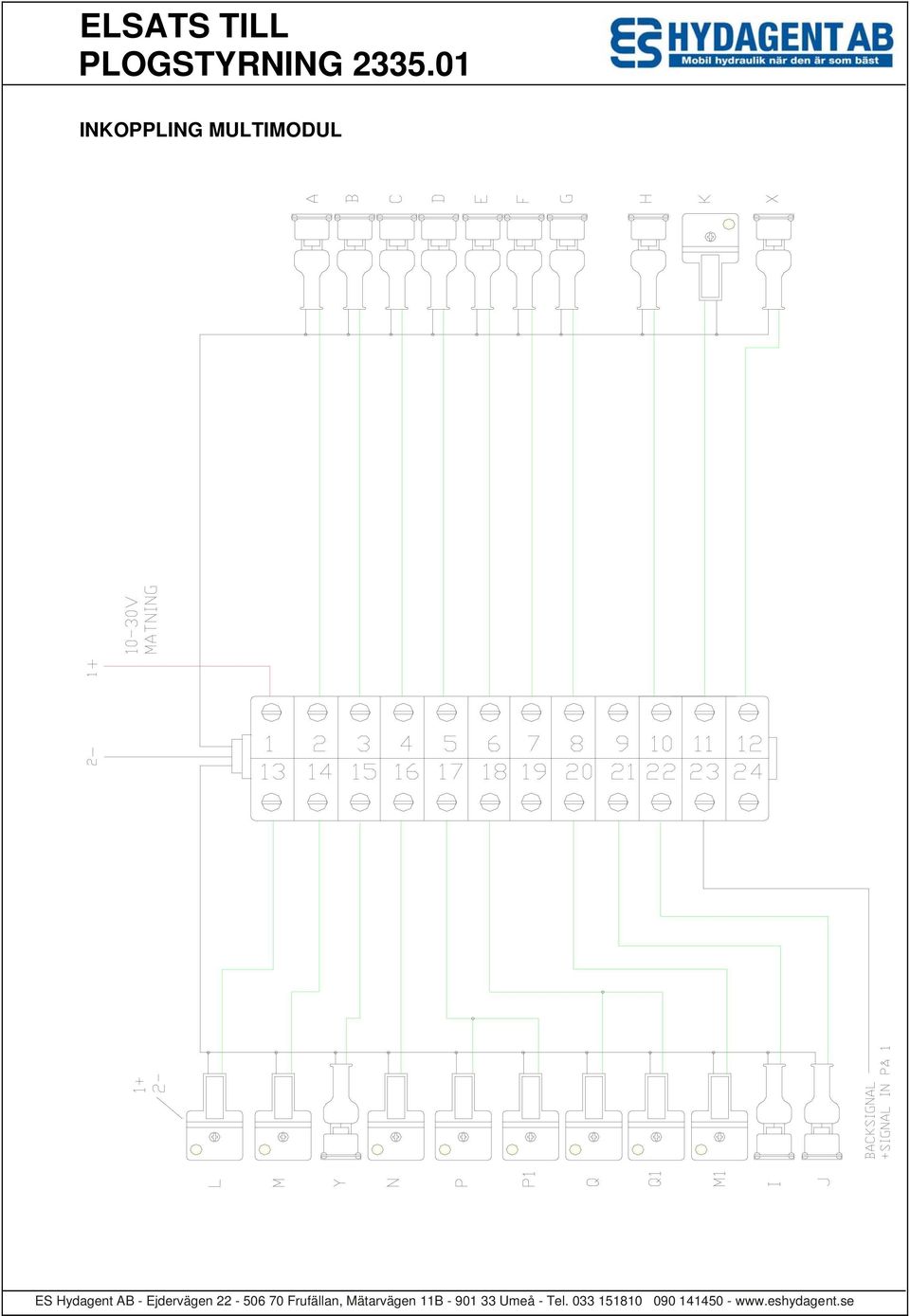

5 INKOPPLING MULTIMODUL

6 INKOPPLING MANÖVERLÅDA INUTI MANÖVERLÅDAN, UNDERIFRÅN 1 EXTRA 2 SPRIDARE 3 FLYTLÄGE 2 4 FLYTLÄGE 1 5 FRONTPLOG NER 6 FRONTPLOG UPP 7 FRONTPLOG VÄNSTER 8 FRONTPLOG HÖGER 9 SIDPLOG NER 10 SIDPLOG UPP 11 SIDPLOG IN 12 SIDPLOG UPP

7 PLOGHYDRAULIK RESERVDELAR/TILLBEHÖR VIPPA (1)-0-(1) 5639MA LYSDIOD ANTENN ÖVERGÅNG FME-BNC KABELKÅPA FÖRSKRUVNING PG VIPPA MA MULTIMODUL GAVEL JOYSTICK VÄGGFÄSTE KABELKONTAKT VC13-24A3R-300S MINI HIRSCHMANNKONTAKT AMP KONTAKT HONA AMP HANDSÄNDARE HT12
