1 UPONOR VVS INDOOR CLIMATE UPONOR CONTROL SYSTEM Uponor Control System Installations- och bruksanvisning

2 Installations- och bruksanvisning Quick manual...3 Förord...6 Copyright och friskrivning Uponor Control System...9 Reglercentral C Termostater T-75, T-55 och T-54 för offentlig miljö...10 Manöverpanel I Manöverpanel med reglercentralssats...11 Tillbehör Installation av Uponor Control System...13 Förberedelser för installation Installation av Uponor Reglercentral C Installation av reglercentralens antenn...15 Montering av reglercentralen på vägg...15 Anslutning av komponenter till reglercentralen...16 Tillval: Anslutning av värme-/kylingång...16 Tillval: Anslutning av pumpstyrning...17 Anslutning av reglercentralen till elnätet...17 Styrdonstest Installation av Uponor Termostater...19 Tillval: Anslutning av termostat T-54 för offentlig miljö till extern givare...19 Registrering av termostater i reglercentralen...21 Installation av termostat med display T Installation av termostat T-54 för offentlig miljö...22 Kommunikationstest...22 Slutförande av reglercentralinstallationen Installation av Uponor Manöverpanel I Sammankoppling av manöverpanel I-76 med reglercentral C Anslutning av flera reglercentraler...24 Användning av navigeringsknappar...25 Inställning av språk...25 Inställning av datum och klockslag...25 Användarläge Installatör...26 Inställning av reglercentral-id...26 Inställning av pumpstyrning...26 Visning av styrdonens status...27 Inställning av ventil- och pumpmotion...27 Aktivering av kylläge...27 Värme/kyla i separata system (endast reglercentral C-56)..27 Slutförande av installationen av manöverpanel I Bypass...28 Autobalansering...28 Rumskontroll (endast manöverpanel I-76)...28 Tillopp temperaturkontroll...29 Komfortinställning (braskaminsventil) Felsökning av installationen...30 Nollställning av reglercentralen (fabriksinställning)...30 Avregistrering av kanaler i reglercentralen...30 Återställning av manöverpanel I Användning av Uponor Reglercentral C Normal användning av reglercentralen Användning av Uponor Termostater...32 Användning av termostat med display T Användning av termostat T Användning av Uponor Termostat T-54 för offentlig miljö.34 9 Användning av Uponor Manöverpanel I Användning av navigeringsknappar...36 Huvudskärmbilden på manöverpanel I Huvudmenyn på manöverpanel I Söknings- och navigeringsmenyn...37 Val av användarläge...37 Visning av rumsinformation...37 Visning av batteri- och kommunikations-status...37 Visning av rumstermostaternas status...38 Val av värme- eller kylläge...38 Användning av semesterläge...38 Tilldelning av rumsbeteckning...38 Inställning av min- och maxtemperaturer...39 Kyla av/på...39 Inställning av temperaturenhet...39 Inställning av tid och datum...39 Användning av dygnsprofiler och reducerat läge...40 Ventil- och pumpmotion...41 Inställning av bakgrundsbelysning...41 Visning av programversion Identifiering av larm...42 Visning av larm Problem och rekommenderade lösningar...43 Termostat med display T-75: larm/problem...44 Termostat T-55: larm/problem...45 Termostat T-54 för offentlig miljö: larm/problem...45 Reglercentral C-56: larm/problem...45 Kontakta installatör...45 Anvisningar för installatören...46 Tekniska specifikationer Bilagor...47 Menybeskrivning...49 Tekniska data...50 Installationsrapport UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

3 Quick manual Quick manual Det här är en quick manual som kan användas som minneslista för erfarna installatörer. Vi rekommenderar att du läser igenom hela installations- och bruksanvisningen innan du installerar Uponor Control System. Installation av antennen Anslut antennen till plintarna 9 och 10 på reglercentralen (ej polariserade). Antennen kan monteras på baksidan av reglercentralen eller direkt på vägg. Om reglercentralen installeras inuti ett metallskåp skall antennen placeras utanför skåpet. Installation av styrdon Anslut bara ett styrdon per kanal. Kanalerna 01 och 02 har dubbla utgångar (a och b) för två styrdon. Kontrollera att varje styrdon ansluts till rätt kanal, så att termostaterna styr rätt utgångar/slingor. Installation av Uponor Manöverpanel I-75/76 Installation med den 2 m långa RJ 9-anslutningskabeln: Anslut RJ 9-uttaget på reglercentralen till RJ 9-uttaget på manöverpanel I-75/76: Installation med den 15 m långa fyrtrådiga anslutningskabeln eller motsvarande: Anslut plintarna 1, 2, 3 och 4 på reglercentralen till plintarna 1, 2, 3 och 4 på Uponor Manöverpanel I-76. (Ledningen är polariserad, så att ledare 1 i reglercentralen måste anslutas till 1 på manöverpanelen osv.) Användarlägen manöverpanel I-76 Uponor Manöverpanel I-76 har tre användarlägen: Basnivå Avancerad Installatör Ikonerna syns bara på Uponor Manöverpanel I-76. Så här går du från Basnivå till användarläget Avancerad: 1 Tryck samtidigt på och i Uponor-huvudskärmbilden tills bilden Avancerad visas. (10 sekunder). 2 Tryck på OK. Uponor-huvudskärmbilden visas Så här går du från Avancerad till Installatör: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Användarläge. 2 Tryck samtidigt på och på användarlägesskärmen tills bilden Installatör visas (10 sekunder). 1 3 Tryck på OK. Uponor-huvudskärmbilden visas. 4 Systemet återgår automatiskt till läget Avancerad efter 10 minuter. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 3

4 Quick manual Installation av flera reglercentraler Registrering av termostater Upp till tre reglercentraler kan kopplas samman. Det är bara möjligt om Uponor Manöverpanel I-76 används. 1 Anslut plintarna 5 och 6 på reglercentral 2 till plintarna 5 och 6 på reglercentral 1 (polariserade). 2 Om ytterligare en reglercentral behövs, ansluter du plintarna 7 och 8 på reglercentral 3 till plintarna 7 och 8 på reglercentral 1 eller 2 (polariserade). När flera reglercentraler kopplas samman måste alla reglercentralerna ha ID-nummer. Inställning av reglercentralernas ID-nummer på Uponor Manöverpanel I-76: 3 Gå till användarläget Installatör enligt tidigare beskrivning. 4 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Reglercentraler, ID. 5 Markera Nollställ reglercentral-id och tryck på OK. 6 Markera Ja och tryck på OK. 7 Markera Numrera reglercentraler och tryck på OK. 8 Texten >1. Reglercentr. < blinkar. Tryck på knappen Test på reglercentral 1 (den reglercentral som är ansluten till Uponor Manöverpanel I-76). 9 Upprepa proceduren för reglercentral 2 (den reglercentral som är ansluten till plintarna 5 och 6) och reglercentral 3 (den reglercentral som är ansluten till plintarna 7 och 8). 10 Tryck på OK för att avsluta ID-proceduren. 1 Tryck in och släpp knappen Test på reglercentralen. Testlysdioden tänds. 2 Tryck in och släpp knappen för önskad kanal. Kanalens lysdiod blinkar. 3 Tryck in registreringsknappen på termostaten med ett smalt verktyg och håll den intryckt till kanalens lysdiod lyser med fast sken (kan ta flera sekunder). 4 Upprepa stegen 2 och 3 tills alla termostater har registrerats. 5 Tryck in och släpp knappen Test på reglercentralen för att avsluta registreringen. Testlysdioden släcks. Registrering av en termostat för flera kanaler 1 Tryck in och släpp knappen Test på reglercentralen. Testlysdioden tänds. 2 Tryck in och släpp knapparna för de valda kanalerna. Kanalernas lysdioder blinkar. 3 Tryck in registreringsknappen på termostaten med ett smalt verktyg och håll den intryckt tills kanalernas lysdioder lyser med fast sken (kan ta flera sekunder). 4 Tryck in och släpp knappen Test när alla termostaterna har registrerats. Testlysdioden släcks. 4 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

5 Quick manual Registrering av termostat med extern givare Innan termostaten registreras måste konfigureringsswitcharna på termostaten ställas in med hänsyn till användningssättet för Uponor Termostat T-54: Funktion Switch 1 Switch 2 Switch 3 Switch 4 Standardrum termostat Off Off Off Off Golvgivare, max. begränsning On Off Off Off Golvgivare, min. begränsning On Off Off On Utomhusgivare Off On Off Off Tekniskt larm Off Off On Off Uponor Fjärranslutningsmodul R-56 Off Off Off On Extern (golv-) givare för rumstemperatur Off On Off On Kommunikationstest 1 Tryck in och släpp knappen Test på reglercentralen. Lysdioderna för alla registrerade kanaler tänds. 2 Tryck in och släpp registreringsknappen på termostaten. Dioden på den registrerade kanalen slocknar. 3 Gå ur testläget genom att trycka på Test på reglercentralen. Avregistrering av enskilda termostater 1 Tryck in och släpp knappen Test på reglercentralen. Lysdioderna för alla registrerade termostater tänds. 2 Håll knappen för vald kanal intryckt tills kanalens lysdiod släcks (det kan ta flera sekunder). Termostaten är nu avregistrerad. 3 Avsluta genom att trycka in och släppa knappen Test. Testlysdioden släcks. Avregistrering av alla termostater (fabriksinställning) 1 Tryck in och släpp knappen Test på reglercentralen. Lysdioderna för alla registrerade termostater tänds. 2 Håll knappen Test på reglercentralen intryckt tills alla kanalers lysdioder har släckts (det kan ta flera sekunder). 3 Avsluta genom att trycka in och släppa knappen Test. Testlysdioden släcks. Bypass (endast Uponor Manöverpanel I-76) 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Rumsinställningar > Bypass. 2 Välj reglercentral. 3 Välj det rum som bypassen ska gälla för. Autobalansering (endast Uponor Manöverpanel I-76) Autobalanseringsfunktionen tar bort behovet av manuell balansering av golvvärmefördelaren vid installationen. Funktionen aktiveras i manöverpanel I-76 i användarläget Installatör. 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Autobalansering. 2 Gå till Autobalanseringskärmbilden, markera Aktiv och tryck på OK. Autobalanseringsfunktionen har nu aktiverats. När autobalanseringen används, måste samtliga reglerventiler på fördelaren vara helt öppna. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 5

6 Förord Installations- och bruksanvisningen för Uponor Control System beskriver hur systemets komponenter ska installeras och användas. Symboler som används i installations- och bruksanvisningen Följande symboler används i installations- och bruksanvisningen för att ange speciella försiktighetsåtgärder vid installation av Uponor Control System: STOP VARNING Risk för skador. Om varningen inte åtlyds kan personer eller komponenter bli skadade. FÖRSIKTIGHET Om försiktighet inte visas kan funktionsfel uppstå. Säkerhetsåtgärder Läs och följ anvisningarna i installations- och bruksanvisningen. Installationen måste utföras av behörig person i enlighet med gällande bestämmelser. Garantier gäller ej om förändringar eller modifieringar görs som inte beskrivs i installations- och bruksanvisningen. All strömtillförsel måste vara frånslagen innan ledningsarbeten påbörjas. Använd inte vatten för att rengöra komponenterna i Uponor Control System. Utsätt inte Uponor Control System för brännbara ångor eller gaser. Vi påtar oss inget ansvar för skador eller stillestånd som orsakas av att dessa föreskrifter inte har följts! Elström STOP VARNING Uponor Control System drivs med elström 50 Hz 230 V AC. Slå omedelbart ifrån spänningen vid nödsituationer. Begränsningar för radiosändning Uponor Control System använder radiovågor. Den frekvens som används är reserverad för liknande tillämpningar och risken för störningar från andra radiokällor är mycket låg. I vissa sällsynta fall kan det dock bli omöjligt att upprätta en perfekt radioförbindelse. Räckvidden är tillräcklig för de flesta tillämpningar, men alla byggnader innehåller olika hinder som påverkar radiokommunikationen och det maximala sändningsavståndet. Om kommunikationssvårigheter uppstår kan Uponor tillhandahålla tillbehör, t.ex. repeater, för att lösa problemet. Tekniska förutsättningar Undvik störningar genom att separera installationsoch datakablar från kraftkablar med högre spänning än 50 V. Pannans och pumpens elektriska kretsar måste skyddas med en säkring med högst 6 A märkström. Avfallshantering Uponor Control System består av olika återvinningsbara komponenter. Uponor rekommenderar att komponenterna (batterier, plast, elektriska och elektroniska komponenter) sorteras och omhändertas vid en lämplig återvinningscentral. 6 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

7 Copyright och friskrivning Uponor har utarbetat denna installations- och bruksanvisning för Uponor Control System och allt innehåll i den ( anvisningen ) uteslutande för informationsändamål. Innehållet i installationsoch bruksanvisningen (inklusive diagram, logotyper, ikoner, text och bilder) omfattas av copyright och skyddas av världsomspännande copyrightlagar och fördragsbestämmelser. Genom att använda anvisningen förbinder du dig att följa alla copyrightlagar som gäller världen runt. Om du förändrar något av innehållet i anvisningen eller använder den för annat ändamål, gör du intrång i Uponors copyright-, varumärkes- och övriga upphovsrättigheter. Utgångspunkten för anvisningen är att säkerhetsåtgärder har vidtagits i full omfattning, och dessutom att Uponor Control System, inbegripet alla komponenter som ingår i systemet och som beskrivs i anvisningen: (a) väljs ut, projekteras, installeras och driftsätts av behöriga och sakkunniga projektörer och installatörer med iakttagande av de (vid installationstidpunkten) gällande installationsanvisningar som har utfärdats av Uponor och även av alla tillämpliga bygg- och installationsnormer och andra krav och riktlinjer; (b) inte (tillfälligt eller varaktigt) utsätts för temperaturer, tryck och/eller elektriska spänningar som överskrider de gränsvärden som anges på produkterna eller i anvisningar som tillhandahålls av Uponor; (c) kvarblir på den plats där det ursprungligen installerades och inte repareras, byts ut eller förändras utan föregående skriftligt medgivande från Uponor; (d) ansluts till dricksvattensystem eller kompatibla rörlednings-, värme- och/eller kylsystem som har godkänts eller specificerats av Uponor; (e) inte ansluts till eller används tillsammans med produkter, delar eller komponenter av annat fabrikat än Uponor, med undantag för sådana som har godkänts eller specificerats av Uponor; samt (f) inte uppvisar tecken på åverkan, skadegörelse, otillfredsställande underhåll, felaktig förvaring, vårdslöshet eller olycksfall före installation och driftsättning. Uponor har lagt ned mycket arbete på att säkerställa att anvisningen är korrekt, men företaget kan trots detta inte garantera riktigheten av all den information som lämnas däri. Uponor förbehåller sig rätten att ändra de specifikationer och funktioner som beskrivs i anvisningen och att avbryta tillverkningen av Uponor Control System utan föregående meddelande eller förpliktelse. Anvisningen tillhandahålls i befintligt skick utan någon form av uttryckliga eller underförstådda garantier. Informationen måste verifieras opartiskt innan den utnyttjas. I den utsträckning som lagen medger, friskriver sig Uponor från alla uttryckliga eller underförstådda garantiåtaganden, inbegripet men ej begränsat till underförstådda utfästelser om säljbarhet, lämplighet för visst ändamål och frihet från intrång. Denna friskrivning avser men är inte begränsad till anvisningens vederhäftighet, tillförlitlighet och felfrihet. Uponor påtar sig under inga förhållanden något skadeståndsansvar för indirekta, speciella eller tillfälliga skador eller för förluster eller följdskador som orsakats av att innehållet eller informationen i anvisningen utnyttjats eller inte kunnat utnyttjas. Ej heller för anspråk som avser fel, förbiseenden eller andra felaktigheter i anvisningen, även om Uponor har uppmärksammats på möjligheten av sådana skador. Denna friskrivning och andra bestämmelser i anvisningen begränsar inte konsumentens lagstadgade rättigheter. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 7

8 8 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

9 1. Uponor Control System Uponor Control System är ett reglersystem för golvvärmesystem. Komfort- och temperaturkontroll av varje enskilt rum åstadkoms genom kombinationer av de olika komponenterna. Uponor Manöverpanel I-76 kan läggas till för optimering av systemet. Observera att Uponor Manöverpanel I-76 bara är kompatibel med Uponor Reglercentral C-56, och att Uponor Manöverpanel I-75 (äldre produkt) bara är kompatibel med Uponor Reglercentral C-55 (äldre produkt). Systemexempel Bilden nedan visar ett Uponor Control System med flera olika installationsalternativ och termostater. 1.1 Reglercentral C-56 Reglercentralen sköter styrdonens funktioner efter en begäran om värme eller kyla från termostaterna, allt efter inställningarna på Uponor Manöverpanel I-76 och den temperaturinformation som tas emot från termostaterna. Reglercentralen placeras normalt i närheten av golvvärmefördelaren. Bilden nedan visar reglercentralen med styrdon V V 24 V 2 3 Observera att enbart 24 V styrdon är kompatibla med Uponor Reglercentral C-56. Komponenter i Uponor Reglercentral C-56 Bilden nedan visar reglercentralen och dess komponenter Tabellen nedan beskriver komponenterna i en typisk installation. Positionsnumren överensstämmer med siffrorna i bilden. 4 5 Pos Beskrivning 1 Uponor Termostat med display T Uponor Termostat T-55 3 Uponor Termostat T-54 för offentlig miljö 4 Uponor Termostat T-54 för offentlig miljö med golvgivare. Golvgivaren används för att begränsa golvtemperaturen uppåt eller nedåt, oavsett rumstemperaturen. Uponor Termostat T-54 för offentlig miljö kan också användas med en utomhusgivare 5 Uponor Reglercentral C-56 6 Uponor Antenn till reglercentral C-56 7 Uponor Manöverpanel I-76 8 Extern kopplingsbox för pumpar (annan leverantör, bilden visar bara ett schematiskt exempel) Tabellen nedan beskriver reglercentralens komponenter. Positionsnumren överensstämmer med siffrorna i bilden. Komponent Pos Beskrivning Uponor Reglercentral C Uponor Reglercentral C-56 2 Antenn 3 Skruvar 4 Dubbelhäftande tejp 5 0,3 m antennanslutningskabel 6 3 m antennanslutningskabel UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 9

10 1.2 Termostater T-75, T-55 och T-54 för offentlig miljö Uponor Control System Radio har tre sorters inomhustermostater: Uponor Termostat med display T-75 Uponor Termostat T-55 Uponor Termostat T-54 för offentlig miljö Termostaterna kommunicerar med reglercentralen via radiosignaler och används antingen var för sig eller i kombination med varandra. De använder samma batterityp (AAA 1,5 V). Komponenter i Uponor Termostat T-55 Termostatens temperaturinställning justeras med ratten, som tas bort när min- och maxtemperaturer ska ställas in. Läget 21 C är markerat med ett kraftigare streck Komponenter i Uponor Termostat med display T-75 Termostaten visar omgivnings- eller inställningstemperaturen på displayen. Temperaturinställningarna kan justeras med knapparna +/- på fronten. Termostaten påverkas av temperaturen hos de omgivande ytorna och hos omgivningsluften. Komponent Pos Beskrivning 1 Uponor Termostat T Uponor Termostat T-55 2 Batterier (AAA 1,5 V) 3 Dubbelhäftande tejp 4 Skruvar Komponenter i Uponor Termostat T-54 för offentlig miljö Tabellen nedan beskriver termostatens komponenter. Positionsnumren överensstämmer med siffrorna i bilden. 3 Termostaten är konstruerad för offentliga miljöer. Inställningarna är dolda under ett lock som tas bort när temperaturen ska ställas in. Ett larm löser ut när locket öppnas. Externa givare för golvvärme eller utetemperatur kan anslutas till Uponor Termostat T-54 för offentlig miljö. Uponor Termostat T-54 för offentlig miljö används också ihop med Uponor Fjärrstyrningsmodul R-56. Komponent Pos Beskrivning 1 Uponor Termostat med display T-75 Uponor Termostat med display T-75 2 Skruvar 3 Batterier (AAA 1,5 V) Tabellen nedan beskriver termostatens komponenter. Positionsnumren överensstämmer med siffrorna i bilden. Komponent Pos Beskrivning 1 Uponor Termostat T-54 för offentlig miljö Uponor Termostat T-54 för offentlig miljö 2 Batterier (AAA 1,5 V) 3 Dubbelhäftande tejp 4 Skruvar 10 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

11 1.3 Manöverpanel I-76 Komponenter i Uponor Manöverpanel I-76 Uponor Manöverpanel I-76 möjliggör en central och optimerad styrning av Uponor Control System Manöverpanel med reglercentralssats Uponor Manöverpanel I-76 kan köpas i en sats tillsammans med Uponor Reglercentral C Tabellen nedan beskriver komponenterna i Uponor Manöverpanel I-76. Positionsnumren överensstämmer med siffrorna i bilden. 8 9 Komponent Pos Beskrivning 1 Uponor Manöverpanel I-76 Uponor Manöverpanel I-76 2 Konsol 3 2 m kabel Skruvar Tabellen nedan beskriver komponenterna i manöverpanelen med reglercentralsats. Positionsnumren överensstämmer med siffrorna i bilden. Komponent Pos Beskrivning 1 Uponor Reglercentral C-56 2 Antenn Uponor Reglercentral C-56 3 Dubbelhäftande tejp 4 Skruvar för reglercentral och antenn 5 0,3 m antennanslutningskabel 6 3 m antennanslutningskabel 7 Uponor Manöverpanel I-76 Uponor Manöverpanel I-76 8 Konsol 9 Kabel 10 Skruvar för manöverpanelen UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 11

12 1.5 Tillbehör Uponor erbjuder ett stort urval av tillbehör som kan användas tillsammans med standardutrustningen Positionsnumren i tabellen nedan överensstämmer med siffrorna i bilden. Komponent Pos Beskrivning 1 Bordsstativ Monteringsalternativ för Uponor Termostat med display T-75 2 Väggplatta 3 Dubbelhäftande tejp Väggram 5 Repeater 6 Uponor Utomhusgivare Uponor Golvgivare 8 Anslutningskabel till Uponor Manöverpanel I-76 4 Skruvar 7 Väggram till Uponor Termostat T-54 för offentlig miljö och Uponor Termostat T-55 Förstärker signalen mellan termostaten och reglercentralen Utomhusgivare till Uponor Termostat T-54 för offentlig miljö Golvgivare till Uponor Termostat T-54 för offentlig miljö 9 15 m kabel Värme-/kylrelä 10 Värme-/kylrelä Uponor Fjärrstyrningsmodul R Fjärrstyrning av Uponor Termostat T-54 för offentlig miljö via mobiltelefon. Endast kompatibel med Uponor Reglercentral C-56 och Uponor Manöverpanel I UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

13 2. Installation av Uponor Control System Uponor Control System Uponor rekommenderar att proceduren nedan följs för att få bästa möjliga installationsresultat. Steg Beskrivning Sida 1 Förberedelser för installation 14 2 Installation av reglercentralens antenn 15 3 Montering av reglercentralen på vägg 15 4 Anslutning av komponenter till reglercentralen 16 5 Tillval: Anslutning av värme-/kylingång 16 6 Tillval: Anslutning av pumpstyrning 17 7 Anslutning av reglercentralen till elnätet 17 8 Styrdonstest 18 9 Tillval: Anslutning av termostat T-54 för offentlig miljö till extern givare Registrering av termostater i reglercentralen Installation av termostat med display T Installation av termostat T-54 för offentlig miljö Kommunikationstest Slutförande av reglercentralinstallationen 22 Uponor Manöverpanel I-76 Följ proceduren nedan vid installation av Uponor Manöverpanel I-76. Steg Beskrivning Sida 1 Montering av manöverpanel I-76 på konsol 23 2 Sammankoppling av manöverpanel I-76 med reglercentral C Anslutning av flera reglercentraler 24 4 Användning av navigeringsknappar 25 5 Inställning av språk 25 6 Inställning av datum och klockslag 25 7 Användarläge Installatör 26 8 Inställning av reglercentral-id 26 9 Inställning av pumpstyrning Visning av styrdonens status Inställning av ventil- och pumpmotion Aktivering av kylläge Värme/kyla i separata system (endast reglercentral C-56) 14 Slutförande av installationen av manöverpanel I Bypass Autobalansering Rumskontroll (endast manöverpanel I-76) Tillopp temperaturkontroll Komfortinställning (braskaminsventil) UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 13

14 Exempel på installation I installationsexemplet som visas nedan styr Uponor Termostat med display T kanalerna 01a, 01b och 02a, 02b. De externa givarna 01 och 10 som är anslutna till Uponor Termostat T-54 för offentlig miljö vidarebefordrar golvtemperaturen till Uponor Reglercentral C-56. Uponor Termostat med display T styr kanalerna 03 and Förberedelser för installation Innan Uponor Control System installeras: Kontrollera förpackningarnas innehåll mot packsedeln så att alla komponenter finns. Kontrollera om en extern givare ska installeras till Uponor Termostat T-54 för offentlig miljö. Studera kopplingsschemat i slutet av installations- och bruksanvisningen eller på insidan av locket till Uponor Reglercentral C V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V : Radio-/programanslutning : Kabelanslutning Observera att enbart 24 V styrdon är kompatibla med Uponor Reglercentral C-56. Bestäm bästa placering med hjälp av följande riktlinjer: Installera en Uponor Reglercentral C-56 med antenn intill varje golvvärmefördelare. Du behöver ett nätuttag för att strömförsörja Uponor Reglercentral C-56. Installationsplatsen måste vara skyddad mot rinnande och droppande vatten. 14 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

15 3. Installation av Uponor Reglercentral C-56 Förbered installationen enligt riktlinjerna i kapitel 2.1 på föregående sida och placera reglercentralen med hjälp av nedanstående riktlinjer: Placera reglercentralen omedelbart ovanför golvvärmefördelaren. Kontrollera 230 V-nätuttagets läge. Kontrollera att det går lätt att ta bort locket på reglercentralen. Kontrollera att det går lätt att komma åt anslutningar och kontakter. Montering av antennen på vägg Om antennen monteras på väggen kan 3 m-antennkabeln användas. Bilden nedan visar antennen uppsatt på väggen med skruvar eller med dubbelhäftande tejp. Reglercentralen måste sättas upp vågrätt på en vägg. Det finns risk för överhettning vid hög omgivningstemperatur eller om reglercentralen sätts upp lodrätt på en vågrät yta, se bilden nedan Montering av reglercentralen på vägg Bilden nedan visar hur reglercentralen monteras på en vägg med skruvar. 3.1 Installation av reglercentralens antenn Antennen kan fästas på reglercentralens baksida eller direkt på väggen. Om reglercentralen installeras inuti ett metallskåp måste hela antennen befinna sig utanför skåpet, se bilden nedan Montering av antennen på reglercentralens baksida Bilden nedan visar antennen monterad på reglercentralens baksida och med 0,3 m-antennkabeln UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 15

16 3.3 Anslutning av komponenter till reglercentralen Se kopplingsschemat i slutet av anvisningen. Bilden nedan visar insidan av Uponor Reglercentral C-56. I förteckningen nedan beskrivs de numrerade positionerna på bilden. 3.4 Tillval: Anslutning av värme-/kylingång Om systemet är försett med en kylenhet (vilket kräver ytterligare enheter), kan Uponor Control System manövrera ingången för värme/kyla med hjälp av reglercentralen. Värme-/kylingången styrs av en slutande kontakt som fungerar som antingen ett hjälpreglersystem eller ett relä med två lägen. När relät är öppet är systemet i värmeläge. När relät är slutet är systemet i kylningsläge. För att undvika att Uponor Control System skadas, får spänning ej läggas över värme-/kylingången på Uponor Reglercentral C-56. Bilden nedan visar komponenterna i värme-/kylsystemet. Pos Beskrivning 1 Kopplingsplint för anslutning av antenn och tillval 2 RJ 9-uttag för Uponor Manöverpanel I-76 3 Registreringsknappar och lysdioder för kanalerna Testknapp och lysdiod 5 Snabbanslutningar för styrdon 6 Sockel för anslutning av datanyckel 7 Kontrolldiod för nätström 8 50 Hz 230 V AC nätdelsfack och pumpstyrningsanslutning Anslutning av styrdon till reglercentralen Varje termostat kan styra en eller flera kanaler. För att installation och underhåll ska bli enklare rekommenderar Uponor, att styrdon som regleras av en och samma termostat kopplas till kanalerna i ordningsföljd. I förteckningen nedan beskrivs de numrerade positionerna på bilden. Pos Beskrivning 1 Värme-/kylrelä 2 Värme-/kylkontakt 3 Värme-/kylingång på reglercentralen (potentialfri slutande kontakt) 4 Exempel på en annan typ av värme-/kylreläingång Mer information finns i dokumentationen för värme-/kylrelät. STOP Ta reda på vilket rum som ska försörjas från var och en av slingorna på golvvärmefördelaren och bestäm vilken kanal som rummet ska anslutas till. 16 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

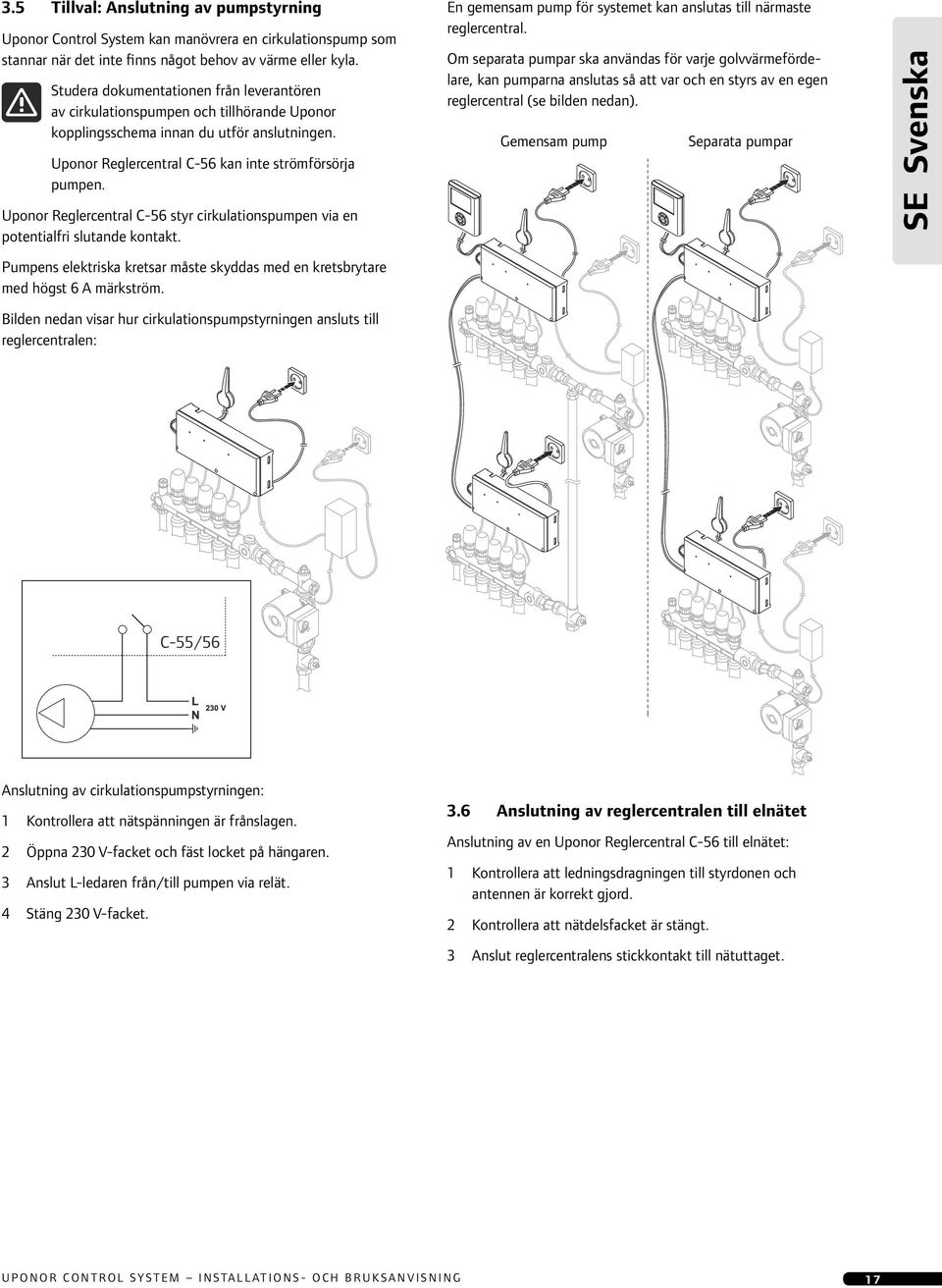

17 3.5 Tillval: Anslutning av pumpstyrning Uponor Control System kan manövrera en cirkulationspump som stannar när det inte finns något behov av värme eller kyla. Studera dokumentationen från leverantören av cirkulationspumpen och tillhörande Uponor kopplingsschema innan du utför anslutningen. Uponor Reglercentral C-56 kan inte strömförsörja pumpen. Uponor Reglercentral C-56 styr cirkulationspumpen via en potentialfri slutande kontakt. Pumpens elektriska kretsar måste skyddas med en kretsbrytare med högst 6 A märkström. Bilden nedan visar hur cirkulationspumpstyrningen ansluts till reglercentralen: En gemensam pump för systemet kan anslutas till närmaste reglercentral. Om separata pumpar ska användas för varje golvvärmefördelare, kan pumparna anslutas så att var och en styrs av en egen reglercentral (se bilden nedan). Gemensam pump Separata pumpar C-55/56 Anslutning av cirkulationspumpstyrningen: 1 Kontrollera att nätspänningen är frånslagen. 2 Öppna 230 V-facket och fäst locket på hängaren. 3 Anslut L-ledaren från/till pumpen via relät. 4 Stäng 230 V-facket. 3.6 Anslutning av reglercentralen till elnätet Anslutning av en Uponor Reglercentral C-56 till elnätet: 1 Kontrollera att ledningsdragningen till styrdonen och antennen är korrekt gjord. 2 Kontrollera att nätdelsfacket är stängt. 3 Anslut reglercentralens stickkontakt till nätuttaget. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 17

18 3.7 Styrdonstest Uponor Reglercentral C-56 styr inställd temperatur. Om temperaturen ändras, öppnar eller stänger styrdonet ventilen så att värmetillförseln anpassas. Test av styrdonen: 1 Tryck på knappen för önskad kanal. Lysdioden tänds, vilket innebär att reglercentralen tar emot en signal och levererar ström till styrdonet för den valda kanalen. Öppningstiden för styrdonet är ungefär 5 minuter. Gå till felsökningsavsnittet om lysdioden inte tänds. 2 Avsluta testet genom att trycka två gånger på testknappen eller vänta 10 minuter tills systemet avslutar testet. 18 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

19 4. Installation av Uponor Termostater Märkning av rumstermostater Märk termostaterna med numren på de kanaler som de ska styra, t.ex. 02, 03. I system med Uponor Manöverpanel I-76 och flera reglercentraler, läggs ID-numret till för respektive Uponor Reglercentral C-56, t.ex. 1.02, 1.03, 2.02, För Uponor Termostat T-54 för offentlig miljö läggs, i förekommande fall, till uppgifter om golv- eller utomhusgivare. Bilden nedan visar var märkning kan göras. 4.1 Tillval: Anslutning av termostat T-54 för offentlig miljö till extern givare Uponor Termostat T-54 för offentlig miljö har en anslutningsplint för en extern givare. Det kan vara en extern (golv-)givare eller en utomhusgivare (som används tillsammans med Uponor Manöverpanel I-76 och visar utetemperaturen). Inställning av switchar för externa givare Switcharna måste ställas in med hänsyn till termostatens användningssätt (se bilden). Insättning av batterier Alla termostattyperna använder två 1,5 V alkaliska batterier typ AAA. Kontrollera att batterierna är rätt insatta i termostaterna. Placering av termostater Uponor Väggram kan användas vid behov för att dölja märken på väggen eller täcka väggdosan. Förbered installationen enligt riktlinjerna i kapitel 2.1 (se sidan 14) och placera termostaterna med hjälp av nedanstående riktlinjer: På en innervägg. På avstånd från fuktkällor. På avstånd från värmekällor som t.ex. TV, elektronisk utrustning eller öppen spis. Skyddat mot direkt solljus. Skyddat mot vattenstänk. I tabellen nedan beskrivs hur switcharna i bilden ovan ska ställas in allt efter användningssättet för Uponor Termostat T-54 för offentlig miljö. Funktion Switch 1 Switch 2 Switch 3 Switch 4 Standardrum termostat Off Off Off Off Golvgivare, max. begränsning On Off Off Off Golvgivare, min. begränsning On Off Off On Utomhusgivare Off On Off Off Tekniskt larm Off Off On Off Uponor Fjärrstyrningsmodul R-56 Off Off Off On Extern (golv-)givare för rumstemperatur Off On Off On Switchen måste ställas in innan termostaten registreras. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 19

20 Installationsexempel med golvgivare Exemplet nedan visar en installation av termostater i ett rum med golvgivare. Uponor Termostat T-54 för offentlig miljö 01 och 10 är anslutna till golvgivare. Koppling av extern givare till termostat T-54 för offentlig miljö V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V I exemplet styr Uponor Termostat med display T kanalerna 01a, 01b, 02a och 02b. Uponor Termostat T-54 för offentlig miljö vidarebefordrar golvtemperaturen till reglercentralen. Uponor Termostat med display T styr kanalerna 03 och 04. Om termostaten med den externa givaren är registrerad på en kanal som används av en rumstermostat, måste rumstermostaten registreras innan termostaten med den externa givaren registreras. Termostater med golvgivare har högre prioritet än rumstermostater. 1 Anslut kabeln från golv- eller utomhusgivaren (ej polariserad). 2 Dra åt skruvarna så att kabelns ledare fixeras. För att få en korrekt temperaturavläsning: Montera utomhusgivaren på husets norrfasad, där den inte blir utsatt för direkt solljus. Montera den inte i närheten av dörrar, fönster eller ventilationsöppningar. Justering av golvgivarinställningarna Uponor Termostat T-54 för offentlig miljö sänder värdena från den externa givaren till reglercentralen. Temperaturinställningarna kan justeras med potentiometern så som bilden nedan visar Inställning av golvets min- eller maxtemperatur: 1 Ställ in önskad temperatur med potentiometern. 20 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

21 4.2 Registrering av termostater i reglercentralen Bilden nedan visar hur man registrerar olika rumstemostater som är kopplade till Uponor Reglercentral C Installation av termostat med display T-75 Montering på vägg Uponor Termostat med display T-75 kan monteras på en vägg med skruvar eller dubbelhäftande tejp, se bilden nedan. Registrering av rumstermostater i reglercentraler: 1 Tryck in och släpp knappen Test. Testlysdioden tänds. 2 Tryck in knappen för önskad kanal. Kanalens lysdiod blinkar. 3 Tryck in termostatens registreringsknapp med ett smalt verktyg, tills kanalens lysdiod i reglercentralen lyser med fast sken (kan ta flera sekunder). 4 Upprepa stegen 2 och 3 tills alla rumstermostater har registrerats. 5 Tryck in och släpp knappen Test för att avsluta registreringen. Testlysdioden släcks. Registrering av en rumstermostat för flera kanaler i reglercentralen: 1 Tryck in och släpp knappen Test. Testlysdioden tänds. 2 Tryck in och släpp knappen för de valda kanalerna i reglercentralen. Kanalernas lysdioder blinkar. 3 Tryck in varje termostats registreringsknapp med ett smalt verktyg, tills kanalens lysdiod i reglercentralen lyser med fast sken (kan ta flera sekunder). 4 Tryck in och släpp knappen Test när alla termostaterna har registrerats. Testlysdioden släcks. Avregistrering av förut registrerade termostater, se avsnitt 6.2 Avregistrering av kanaler i reglercentralen på sidan 30. Väggplatta Termostaten kan monteras på en vägg med en väggplatta, se bilden nedan. Montering på bordsstativ Bilden nedan visar hur termostaten monteras på ett bordsstativ. 2 1 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 21

22 4.4 Installation av termostat T-54 för offentlig miljö Montering på vägg Uponor Termostat T-54 för offentlig miljö kan monteras på en vägg med skruvar eller dubbelhäftande tejp, se bilden nedan. 4.5 Kommunikationstest Uponor rekommenderar att kommunikationen mellan termostaterna och reglercentralen testas efter installationen. Bilden nedan visar placeringen av testknappen på reglercentralen och av registreringsknapparna på termostat T-54 för offentlig miljö, T-55 och T-75. Undvik onödiga larm genom att sätta fast locket ordentligt på Uponor Termostat T-54 för offentlig miljö. Testning av kommunikationen mellan reglercentralen och alla termostaterna: 1 Tryck in och släpp knappen Test. Test- och lysdioderna för de registrerade termostaterna tänds. 2 Tryck in registreringsknappen för varje registrerad termostat med ett smalt verktyg. Kommunikationen OK: Lysdioderna släcks för de kanaler som är registrerade för termostaterna. Ingen kommunikation: Lysdioderna fortsätter att lysa för de kanaler som är registrerade för termostaterna. 3 Gå ur testläget genom att trycka på knappen Test. Om två termostater är anslutna till samma kanal måste varje termostat testas för sig. 4.6 Slutförande av reglercentralinstallationen Slutförande av installationen av Uponor Reglercentral C-56: 1 Kontrollera hela installationen: Kontrollera att antennen är rätt installerad. Kontrollera att termostaterna har spänning. 2 Stäng locken på reglercentralen och termostaterna. 3 Fyll i installationsrapporten som finns i slutet av anvisningen. 4 Ge anvisningen och all systeminformation till slutanvändaren. 22 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

23 5. Installation av Uponor Manöverpanel I-76 Förbered installationen enligt riktlinjerna i kapitel 2.1 (se sidan 14). Uponor Manöverpanel I-76 kan monteras på en vägg eller på reglercentralens lock. Extra reglercentraler måste installeras för system med fler än ett golvvärmefördelare eller fler än 12 kanaler. En Uponor Manöverpanel I-76 kan anslutas till tre reglercentraler. Varje reglercentral måste vara försedd med en antenn. VARNING Strömförsörjning 50 Hz 230 V AC. Slå ifrån nätspänningen innan du installerar komponenten eller ändrar dess ledningsdragning. Uponor Manöverpanel I-76 fästs på en konsol som i sin tur monteras antingen på en vägg eller på reglercentralens lock. Montering av konsolen på en vägg Bilden nedan visar hur konsolen monteras på en vägg. Montering av manöverpanel I-76 på konsol Bilden nedan visar hur Uponor Manöverpanel I-76 monteras på konsolen. 5.1 Sammankoppling av manöverpanel I-76 med reglercentral C Användning av RJ 9-kontaktdon Om avståndet mellan Uponor Manöverpanel I-76 och Uponor Reglercentral C-56 är mindre än 2 m, används den 2 m långa kabeln med RJ-9-kontaktdon i båda ändar, som bilden nedan visar Montering av konsolen på reglercentralens lock Bilden nedan visar hur konsolen monteras på locket till reglercentralen. 1 Sammankoppling av Uponor Manöverpanel I-76 och Uponor Reglercentral C-56 med RJ-9-kabeln: Anslut RJ 9-kabeln till reglercentralen. 2 Sätt fast kabeln i klämman. 3 Anslut RJ 9-kabeln på baksidan av Uponor Manöverpanel I Sätt fast kabeln i kabelstyrningen. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 23

24 Användning av 15 m-installationskabeln Om avståndet mellan Uponor Manöverpanel I-76 och Uponor Reglercentral C-56 är längre än 2 m, används den 15 m långa fyrtrådiga anslutningskabeln eller motsvarande, se bilden nedan Anslutning av flera reglercentraler STOP Observera att flera Uponor Reglercentraler C-56 kräver särskild programmering. Upp till tre reglercentraler kan anslutas till en och samma Uponor Manöverpanel I-76. Alla reglercentraler måste ha en antenn, se bilden nedan Sammankoppling av manöverpanel I-76 med reglercentral C-56 med hjälp av 15 m-anslutningskabeln: 1 Öppna tillhörande skjuttrådsanslutning med en smal skruvmejsel. 2 Skjut in tråden. 3 Ta bort skruvmejseln. 4 Sätt fast kabeln i kabelklämman när alla trådarna är anslutna. STOP Observera att ledningsdragningen är polariserad. Ledare 1 i reglercentralen måste anslutas till 1 i manöverpanelen osv. På bilden: Reglercentral 1 är den reglercentral som är ansluten till manöverpanelen. Anslut plintarna 5 och 6 i reglercentral 2 till plintarna 5 och 6 i reglercentral 1. Anslut plintarna 7 och 8 i reglercentral 3 till plintarna 7 och 8 i reglercentral 1 eller reglercentral 2. Anslutning av upp till tre reglercentraler till manöverpanelen: 1 Kontrollera att ledningsdragningen är komplett. 2 Kontrollera att 230 V-facken är stängda. 3 Anslut reglercentralerna 2 och 3 till nätet. 4 Kontrollera att 230 V-facken är stängda. 5 Anslut reglercentral 1 till nätet. STOP Se till att anslutningarna mellan reglercentralerna har rätt polaritet. 24 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

25 5.3 Användning av navigeringsknappar Var och en av de fem navigeringsknapparna på Uponor Manöverpanel I-76 har två funktioner, se tabellen nedan. Knapp Funktioner Visa nästa meny Visa föregående meny. Om du håller knappen på menyn intryckt visas Uponorhuvudskärmbilden. Flytta till raden ovanför eller Flytta till nästa fält eller Flytta till föregående fält eller Öka värdet 5.5 Inställning av datum och klockslag Skärmbilden Ställ in datum och tid öppnas automatiskt när språket ställs in. Markera datum och klockslag med knapparna så som bilden nedan visar. Flytta till raden nedanför Visa nästa skärmbild eller Minska värdet eller Bekräfta val; visa skärmbilden för aktuell meny Tryck på någon av navigeringsknapparna för att tända bakgrundsbelysningen. Tryck på OK för att gå till huvudmenyn. 5.4 Inställning av språk När du startar Uponor Manöverpanel I-76 första gången visas språkmenyn. Inställning av tid och datum på Uponor Manöverpanel I-76: 1 Markera Timmar. 2 Ställ in timmen. 3 Markera Minuter. Så här kommer du åt språkmenyn när manöverpanel I-76 är installerad: 4 Ställ in minuterna och fortsätt till datuminställningen. 5 Bekräfta inställningarna med OK. 1 Tryck på knappen OK på Uponor-huvudskärmbilden för att komma till huvudmenyn. 2 Markera Inställningar och tryck på OK. 3 Markera Systeminställningar och tryck på OK. 4 Markera Språk och tryck på OK. 5 Markera önskat språk i listan och bekräfta med OK. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 25

26 5.6 Användarläge Installatör Uponor Manöverpanel I-76 har tre användarlägen: Basnivå Avancerad Installatör Användarläget Installatör ger tillträde till: Informationsmenyn Alla parameterinställningar för användarläget Avancerad Autobalansering Rumskontroll Värme/kyla Pumpstyrning Reglercentraler-ID Bypass Så här kommer du till användarläget Installatör: 1 Tryck samtidigt på och på Uponor-huvudskärmbilden tills bilden Avancerad visas (10 sekunder). 2 Tryck på OK för att bekräfta användarläget Avancerad. Uponorhuvudskärmbilden visas på nytt. 3 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Användarläge. 4 På skärmbilden Aändra användarläge trycker du samtidigt på och tills skärmbilden Installatör visas (10 sekunder). 5 Tryck på OK för att bekräfta nivån Installatör. Uponor-huvudskärmbilden visas på nytt och tillträde till Installatör-nivån beviljas. Systemet återgår automatiskt till Avancerad efter 10 minuter. 5.7 Inställning av reglercentral-id ID-nummer för reglercentralerna behövs bara när två eller tre reglercentraler används. För att ID-numren ska kunna anges måste användarläget Installatör vara inställt på Uponor Manöverpanel I-76. Inställning av ID-nummer för reglercentraler på manöverpanel I-76: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Reglercentraler, ID. 2 Markera Nollställ och tryck på OK. 3 Markera Ja och tryck på OK. 4 Tryck på Pil ned-knappen så att markören flyttas till Numrera reglercentraler och tryck på OK. 5 Texten >1. Reglercentr.< blinkar. Tryck på knappen Test på reglercentral 1, som är ansluten till manöverpanel I Markera >2. Reglercentr.<. Tryck på knappen Test på reglercentral 2, som är ansluten till plintarna 5 och 6 på reglercentral 1. (7) Markera >3. Reglercentr.<. Tryck på knappen Test på reglercentral 3, som är ansluten till plintarna 7 och 8 på reglercentral 1 eller reglercentral 2. 8 Bekräfta med OK när alla reglercentraler har fått IDnummer. Uponor-huvudskärmbilden visas. 5.8 Inställning av pumpstyrning Ställ in pumpstyrningen om fler än en reglercentral är ansluten och pumprelät används. STOP Gemensamma pumpar får inte anslutas till mer än en Uponor Reglercentral C-56. Inställning av pumpstyrning med hjälp av Uponor Manöverpanel I-76: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Pumpstyrning. 2 Välj Gemensamt eller Individuellt och tryck på OK. 26 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

27 5.9 Visning av styrdonens status Visning av styrdonens status: 1 Ställ in användarläget Installatör på manöverpanel I Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Rum. 3 Markera önskat rum och tryck på OK. På skärmen visas status för Styrdon: OK Normal drift. Larm En kortslutning eller ett liknande problem har rapporterats Inställning av ventil- och pumpmotion Motionsschemat har till uppgift att bibehålla ventilernas och pumparnas funktionsduglighet. Från början är en 5-minuters aktivering schemalagd varje vecka. Ändra inställningen om så behövs. Inställning av motionsschemat: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Ventil- och pumpmotion. 2 Markera önskad parameter och tryck på OK. 3 Ställ in tid och datum för motionen och tryck på OK Aktivering av kylläge Kylläget måste aktiveras på Uponor Manöverpanel I-76 om kyla har installerats (kräver ytterligare produkter). För att kylstyrningen ska kunna aktiveras måste Uponor Manöverpanel I-76 vara i användarläget Installatör. Följ därefter proceduren nedan: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Kylläge möjligt. 2 Markera Ja och tryck på OK. 3 Markera: Automatisk omställning styr omkopplingen automatiskt via ett Uponor Värme-/kylrelä som är anslutet till en reglercentral. Värme, manuell slår om manuellt till värmeläge. Informationen från värme-/kylrelät ignoreras. Kyla, manuell slår om manuellt till kylläge. Informationen från värme-/kylrelät ignoreras. Tryck på OK. Systemet återgår automatiskt till Avancerad efter 10 minuter Värme/kyla i separata system (endast reglercentral C-56) Uponor Control System kan användas för värme och kyla samtidigt med en termostat. Den här konfigurationen används t.ex. när man kombinerar golvvärme med kylpaneler i taket. Det kräver två reglercentraler: en som står i värmeläge och en i kylläge. Eftersom reglercentralerna står i olika lägen ska de inte vara sammankopplade. Observera att termostaternas inställning definieras som inställt värmevärde. Kylinställningen definieras som inställt värmevärde + 1,5 grader. Detta skapar en dödzon mellan värme och kyla, som ökar systemets prestanda och stabilitet. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 27

28 5.13 Slutförande av installationen av manöverpanel I-76 Bilden nedan visar hur du slutför installationen av Uponor Manöverpanel I-76. Slutförande av installationen av manöverpanel I-76: 1 Kontrollera hela installationen. Kontrollera att manöverpanel I-76 och termostaterna har ström. Kontrollera om det finns några larm på manöverpanel I Stäng reglercentralens lock. 3 Fyll i installationsrapporten i slutet av denna anvisning och överlämna all information om systemet till slutanvändaren Bypass Ett rum för varje reglercentral kan användas som bypass. Det innebär att slingorna öppnas för detta rum, när alla övriga slingor i reglercentralen är stängda. Detta är nödvändigt för vissa värmepumpar som kräver ett minflöde och en viss effektavgivning för att fungera korrekt. Om fler än en reglercentral används, kan man välja ut ett rum för varje reglercentral. För att komma åt bypassinställningarna måste du vara i användarläget Installatör i manöverpanel I Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Rumsinställningar > Bypass. 2 Markera Reglercentral på listan och bekräfta med OK Autobalansering Autobalanseringsfunktionen eliminerar behovet av manuell balansering av golvvärmefördelaren vid installationen. Funktionen aktiveras med manöverpanel I-76, när den är inställd på användarläget Installatör enligt följande: 1 Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Autobalansering. 2 Gå till Autobalansering-skärmbilden, markera Aktiv och tryck på OK. Autobalanseringsfunktionen har nu aktiverats. När autobalanseringen används, måste samtliga reglerventiler på fördelaren vara helt öppna Rumskontroll (endast manöverpanel I-76) Rumskontrollfunktionen används för kontroll av att slingorna och termostaterna hör ihop, dvs. att rätt termostat styr rätt slinga. Den fungerar bäst nattetid när störningarna från solljus, köksapparater m.m. är som minst. Funktionen fungerar bara om det finns ett värmebehov, och uppvärmningen är igång. Du väljer själv vilka rum som ska tas med i kontrollen. För att rumskontrollen ska kunna startas, måste användarläget Installatör vara inställt på manöverpanel I Markera på Uponor-huvudskärmbilden Huvudmeny > Inställningar > Systeminställningar > Rumskontroll. 2 Gå till rumskontroll-skärmbilden, markera Rumskontroll start/stopp och tryck på OK. 3 På den nya rumskontroll-skärmbilden kan funktionen Rumskontroll antingen startas eller stoppas. Bekräfta valet genom att trycka på OK. 3 Markera det rum som bypassfunktionen ska gälla för och bekräfta med OK 28 UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING

29 5.17 Tillopp temperaturkontroll Tillopp temperaturkontroll är en hjälpfunktion som kan aktiveras på Uponor Manöverpanel I-76. Den övervakar systemets funktion och ger en varning om systemet får för låg eller för hög effekt. För låg effekt innebär att systemet inte når upp till inställd temperatur i en eller flera zoner. Det kan bero på att framledningstemperaturen eller pumpvarvtalet är för lågt. Motsatsen, för hög effekt, orsakas av att framledningstemperaturen är för hög. Aktivering av skärmbilden Tillopp temperaturkontroll: 1 Gå till Uponor-huvudskärmbilden och markera: Huvudmeny > Inställningar > Systeminställningar > Tillopp temp. kontroll. 2 Gå till Tillopp temp. kontrollskärmbilden, markera Aktiv och tryck på OK Komfortinställning (braskaminsventil) Komfortinställningsfunktionen lägger till bakgrundsuppvärmning för att förbättra komforten i vissa rum. Det innebär att rummet värms upp även om rumstemperaturen är högre än inställd temperatur. Det förhindrar att golvet svalnar när t.ex en öppen spis används. Observera att funktionen används sparsamt för att förhindra onödig energiförbrukning. Aktivering av komfortinställningsfunktionen: 1 Gå till Uponor-huvudskärmbilden och markera: Huvudmeny > Inställningar > Rumsinställningar > Komfortinställning. 2 Markera Reglercentral på skärmbilden Reglercentraler och tryck på OK. 3 Markera det rum som du vill använda komfortinställningen för och tryck på OK. 4 Markera procentantalet för komfortinställningen med knapparna och. 5 Bekräfta genom att trycka på OK. UPONOR CONTROL SYSTEM INSTALLATIONS- OCH BRUKSANVISNING 29
