1 Uponor Regulator REGULATOR FÖR VÄRE OCH KYLA FÖR ETT EFFEKTIVARE SYSTE

2 Uponor Regulator övertygande fördelar FÖR KLIATKONTROLL AV ENFAILJSHUS OCH KONTORS- BYGGNADER ÄR UPONOR CONTROL SYSTE DE DEN PERFEKTA PARTNERN! Uponor Regulator är en regulator för värme-, kyl- och markvärmesystem. Dess huvudsakliga funktion är att, intelligent och med stor känslighet, reglera framledningstemperaturen baserat på utomhustemperaturen. Kombinera den med bergvärme för högsta effektivitet, så finns möjlighet att få kylning på köpet! kan användas fristående eller integreras i pump- och shuntgrupper. I båda fallen kan den kommunicera med Control System DE. Kommunikationen mellan de två uponorenheterna ger en betydligt bättre prestanda, dessutom delar systemen givare och termostater. Framledningsstyrning: Uponor Regulator reglerar framledningsvattentemperaturen för både värme och kyla. Trådlös luftfuktighetsgivare: Upp till sex givare ger information om luftfuktigheten inomhus för att undvika kondensbildning. Den trådlösa anslutningen gör placeringen mycket flexibel. Optimerad rumsstyrning: Tillsammans med Uponor Control System DE och dess termostater reglerar systemet med en adaptiv kurva. Värme: Pump och shuntgrupp PG 10 Regulator är den perfekta lösningen för shuntar som skall monteras på fördelaren. Kyla: Pump och Shuntgrupp CPG 15 är den perfekta lösningen för komfortkylan. Trådlös utomhusgivare: Trådlös utomhusgivare förenklar installationen. 2 UPONOR REGULATOR FÖR VÄRE OCH KYLA

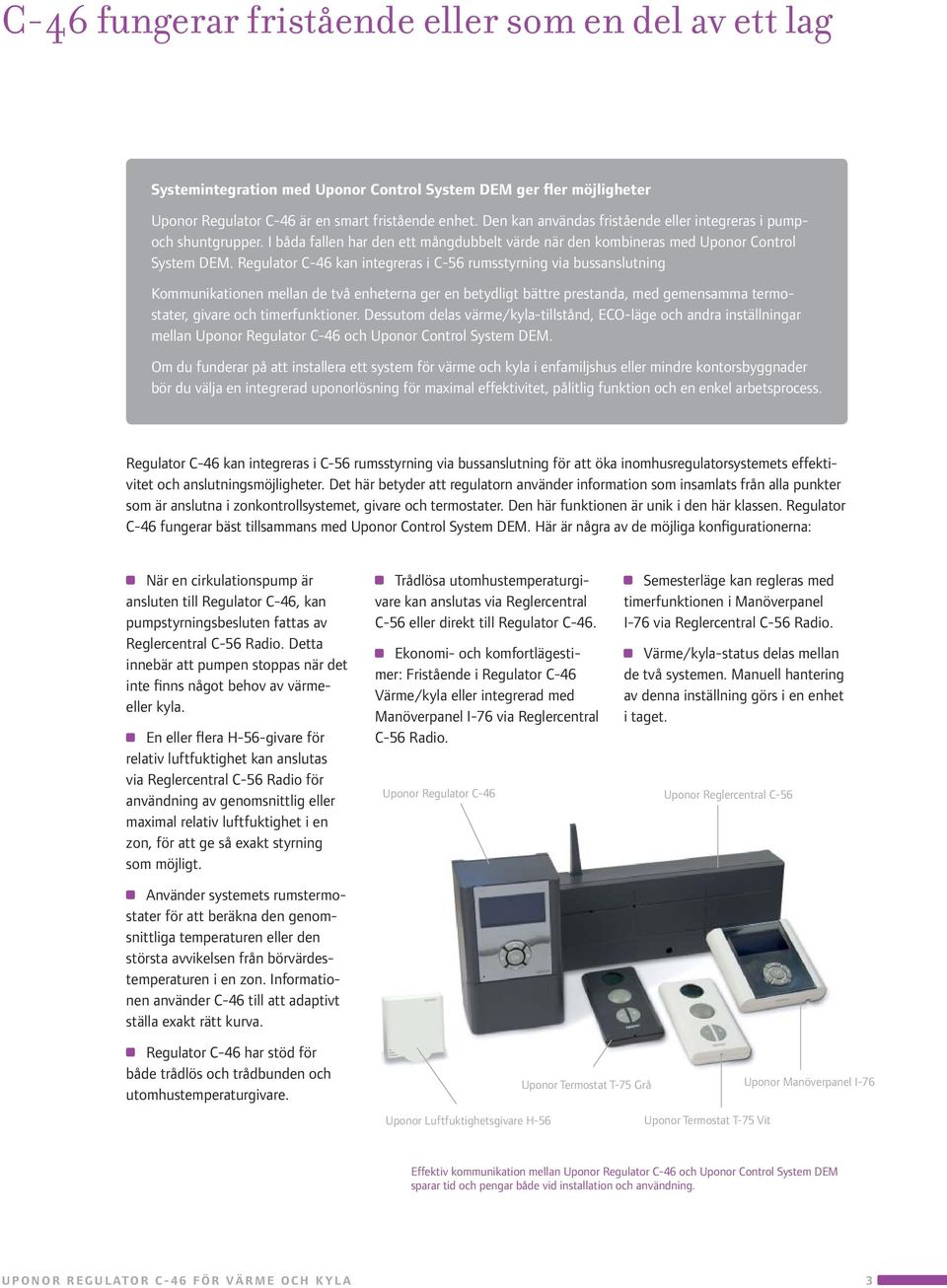

3 fungerar fristående eller som en del av ett lag Systemintegration med Uponor Control System DE ger fler möjligheter Uponor Regulator är en smart fristående enhet. Den kan användas fristående eller integreras i pumpoch shuntgrupper. I båda fallen har den ett mångdubbelt värde när den kombineras med Uponor Control System DE. Regulator kan integreras i rumsstyrning via bussanslutning Kommunikationen mellan de två enheterna ger en betydligt bättre prestanda, med gemensamma termostater, givare och timerfunktioner. Dessutom delas värme/kyla-tillstånd, ECO-läge och andra inställningar mellan Uponor Regulator och Uponor Control System DE. Om du funderar på att installera ett system för värme och kyla i enfamiljshus eller mindre kontorsbyggnader bör du välja en integrerad uponorlösning för maximal effektivitet, pålitlig funktion och en enkel arbetsprocess. Regulator kan integreras i rumsstyrning via bussanslutning för att öka inomhusregulatorsystemets effektivitet och anslutningsmöjligheter. Det här betyder att regulatorn använder information som insamlats från alla punkter som är anslutna i zonkontrollsystemet, givare och termostater. Den här funktionen är unik i den här klassen. Regulator fungerar bäst tillsammans med Uponor Control System DE. Här är några av de möjliga konfigurationerna: När en cirkulationspump är ansluten till Regulator, kan pumpstyrningsbesluten fattas av Reglercentral Radio. Detta innebär att pumpen stoppas när det inte finns något behov av värmeeller kyla. En eller flera -givare för relativ luftfuktighet kan anslutas via Reglercentral Radio för användning av genomsnittlig eller maximal relativ luftfuktighet i en zon, för att ge så exakt styrning som möjligt. Använder systemets rumstermostater för att beräkna den genomsnittliga temperaturen eller den största avvikelsen från börvärdestemperaturen i en zon. Informationen använder till att adaptivt ställa exakt rätt kurva. Trådlösa utomhustemperaturgivare kan anslutas via Reglercentral eller direkt till Regulator. Ekonomi- och komfortlägestimer: Fristående i Regulator Värme/kyla eller integrerad med anöverpanel via Reglercentral Radio. Uponor Regulator Semesterläge kan regleras med timerfunktionen i anöverpanel via Reglercentral Radio. Värme/kyla-status delas mellan de två systemen. anuell hantering av denna inställning görs i en enhet i taget. Uponor Reglercentral Regulator har stöd för både trådlös och trådbunden och utomhustemperaturgivare. Uponor Termostat Grå Uponor anöverpanel Uponor Luftfuktighetsgivare Uponor Termostat Vit Effektiv kommunikation mellan Uponor Regulator och Uponor Control System DE sparar tid och pengar både vid installation och användning. UPONOR REGULATOR FÖR VÄRE OCH KYLA 3

4 Tre grundläggande driftlägen, olika variationer Tabellen nedan visar vilka givare som används i vilket driftläge. Driftläge Framledningsgivare Utomhusgivare Inomhusgivare Returledningsgivare Givare för relativ luftfuktighet Golvgivare Värme fast framledning X Värme utomhusstyrd framledning X X O Värme utomhusstyrd framledning med inomhuskompensation X X X Värme utomhusstyrd, genomsnittlig X X X Värme inomhusstyrd X X Kyla fast framledning X O Kyla inomhusstyrd X X O Kyla inomhuskompenserad framledning med daggpunktsreglering X X X X O Snö- och issmältning X X X = O = givaren måste användas i detta driftläge givaren är frivillig Värmelägen Följande uppvärmningsalternativ kan väljas beroende på vilka givare som används: Värme fast framledning Värme utomhusstyrd framledning Värme utomhusstyrd framledning med inomhuskompensation Värme inomhusstyrd Värme utomhusstyrd, genomsnittlig Kyllägen Följande kylalternativ är tillgängliga beroende på vilka givare som används: Kyla fast framledning Kyla inomhusstyrd Kyla inomhuskompenserad framledning med daggpunktsreglering Upp till sex luftfuktighetsgivare säkerställer att ingen kondens uppstår. Den trådlösa anslutningen gör att givarna kan placeras fritt. Kan när som helst anpassas till ändringar i användning eller arkitektur! Smart kombination av driftläge för värme och kyla Följande omkopplingslägen är tillgängliga: Omkoppling värme/kyla reglerad inomhus- och utomhustemperatur (temperaturavläsning från inomhus- och utomhusgivare) Omkoppling värme/kyla framledningstemperaturstyrd (beroende på primär framledningsvattentemperatur) Omkoppling värme/kyla manuellt läge (när användaren manuellt justerar det till något av lägena) Omkoppling värme/kyla slavläge (styrs från en extern källa) Snö- och issmältningslägen Uponor Regulator Värme/kyla kan användas i system för smältning av snö och is. Följande driftlägen är tillgängliga: Snö- och issmältning börvärde viloläge Snö- och issmältning börvärde smältning framledningstemperatur 4 UPONOR REGULATOR FÖR VÄRE OCH KYLA

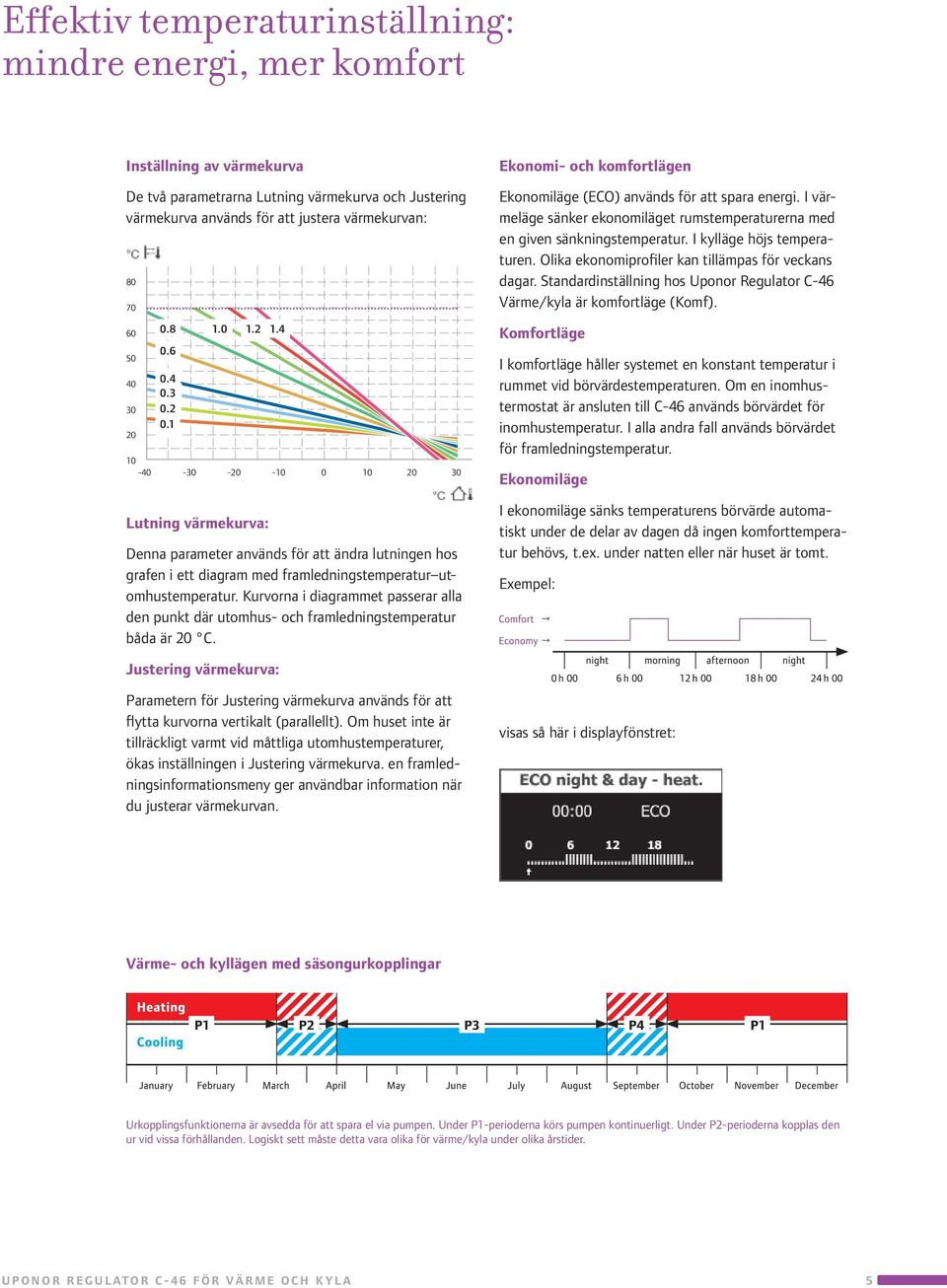

5 Effektiv temperaturinställning: mindre energi, mer komfort Inställning av värmekurva De två parametrarna Lutning värmekurva och Justering värmekurva används för att justera värmekurvan: Lutning värmekurva: Denna parameter används för att ändra lutningen hos grafen i ett diagram med framledningstemperatur utomhustemperatur. Kurvorna i diagrammet passerar alla den punkt där utomhus- och framledningstemperatur båda är 20 C. Ekonomi- och komfortlägen Ekonomiläge (ECO) används för att spara energi. I värmeläge sänker ekonomiläget rumstemperaturerna med en given sänkningstemperatur. I kylläge höjs temperaturen. Olika ekonomiprofiler kan tillämpas för veckans dagar. Standardinställning hos Uponor Regulator Värme/kyla är komfortläge (Komf). Komfortläge I komfortläge håller systemet en konstant temperatur i rummet vid börvärdestemperaturen. Om en inomhustermostat är ansluten till används börvärdet för inomhustemperatur. I alla andra fall används börvärdet för framledningstemperatur. Ekonomiläge I ekonomiläge sänks temperaturens börvärde automatiskt under de delar av dagen då ingen komforttemperatur behövs, t.ex. under natten eller när huset är tomt. Exempel: Justering värmekurva: Parametern för Justering värmekurva används för att flytta kurvorna vertikalt (parallellt). Om huset inte är tillräckligt varmt vid måttliga utomhustemperaturer, ökas inställningen i Justering värmekurva. en framledningsinformationsmeny ger användbar information när du justerar värmekurvan. visas så här i displayfönstret: Värme- och kyllägen med säsongurkopplingar Urkopplingsfunktionerna är avsedda för att spara el via pumpen. Under P1-perioderna körs pumpen kontinuerligt. Under P2-perioderna kopplas den ur vid vissa förhållanden. Logiskt sett måste detta vara olika för värme/kyla under olika årstider. UPONOR REGULATOR FÖR VÄRE OCH KYLA 5

6 Rumsgivares inverkan När används utan att Reglercentralen styr enskilda eller flera zoner fungerar den som ett fullflödessystem i kylningsläge. Rumsgivares inverkan är en justering av framledningstemperaturen, som är avhängig av skillnaden mellan inomhustemperaturen och inomhusbörvärdet. Detta innebär att framledningen ökar om inomhustemperaturen är för låg, och minskas om inomhustemperaturen är för hög. Storleken på justeringen ges av parametern Rumsgivares inverkan. börvärdet kommer framledningstemperaturen att sänkas med två grader. Inställningen påverkar inte daggpunktskontrollen om standardinställningen är fyra. Trådlös luftfuktighetsgivare kan hantera upp till sex luftfuktighetsgivare. Givarna bör placeras i rum där du förväntar dig den högsta luftfuktigheten och där kylning är aktiverad. Luftfuktigheten i en zon, eller ett rum, skiljer dig beroende på flera parametrar. Särskilt känsliga är rum där människor tillbringar den större delen av sin tid eller rum där det är många människor. Givaren bör placeras på en representativ plats i rummet/zonen som inte påverkas av parametrar som direkt solljus, elektronisk utrustning eller öppna spisar. Setting range: 0 8 Om den lägre inverkan är inställd på två och rumstemperaturen är en grad under börvärdet kommer framledningstemperaturen att höjas med två grader. Om den högre inverkan är inställd på två och rumstemperaturen är en grad över 6 UPONOR REGULATOR FÖR VÄRE OCH KYLA

7 Uponor Regulator Produktfakta Uponor Regulator Regulator för värmeinstallationer som kan integreras med Uponor Control Systems rumstyrning via en bussanslutning. Består av Regulator Trådbunden utomhusgivare (kabel 5 m) Trådbunden framledningsgivare (kabel 4 m) Tillval Antenn för anslutning till trådlösa termostater Trådbunden inomhusgivare Trådbunden returledningsgivare Uponor Regulator Plus I den utökade versionen finns möjlighet att ansluta givare trådlöst. Den medföljande luftfuktighetsgivaren gör regulatorn perfekt för kylinstallationer. Den kan integreras med Uponor Control Systems rumstyrning via en bussanslutning. Består av Regulator Antenn Trådlös luftfuktighetsgivare Trådbunden utomhusgivare (kabel 5 m) Trådbunden framledningsgivare (kabel 4 m) Tillval Trådbunden inomhusgivare Trådbunden returgivare Ytterligare fem givare för relativ luftfuktighet Antennkabel 3 m UPONOR REGULATOR FÖR VÄRE OCH KYLA 7

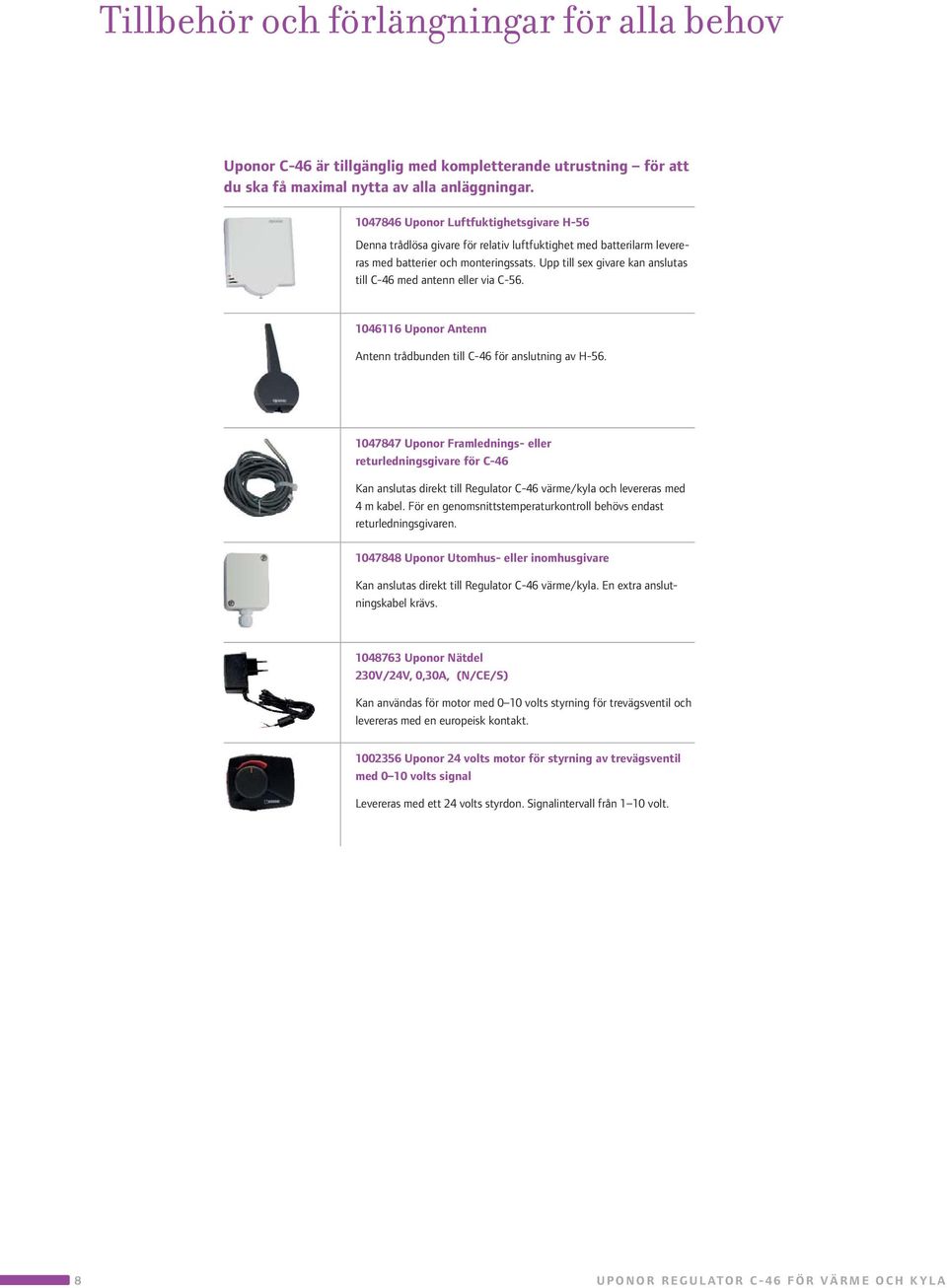

8 Tillbehör och förlängningar för alla behov Uponor är tillgänglig med kompletterande utrustning för att du ska få maximal nytta av alla anläggningar Uponor Luftfuktighetsgivare Denna trådlösa givare för relativ luftfuktighet med batterilarm levereras med batterier och monteringssats. Upp till sex givare kan anslutas till med antenn eller via Uponor Antenn Antenn trådbunden till för anslutning av Uponor Framlednings- eller returledningsgivare för Kan anslutas direkt till Regulator värme/kyla och levereras med 4 m kabel. För en genomsnittstemperaturkontroll behövs endast returledningsgivaren Uponor Utomhus- eller inomhusgivare Kan anslutas direkt till Regulator värme/kyla. En extra anslutningskabel krävs Uponor Nätdel 230V/24V, 0,30A, (N/CE/S) Kan användas för motor med 0 10 volts styrning för trevägsventil och levereras med en europeisk kontakt Uponor 24 volts motor för styrning av trevägsventil med 0 10 volts signal Levereras med ett 24 volts styrdon. Signalintervall från 1 10 volt. 8 UPONOR REGULATOR FÖR VÄRE OCH KYLA

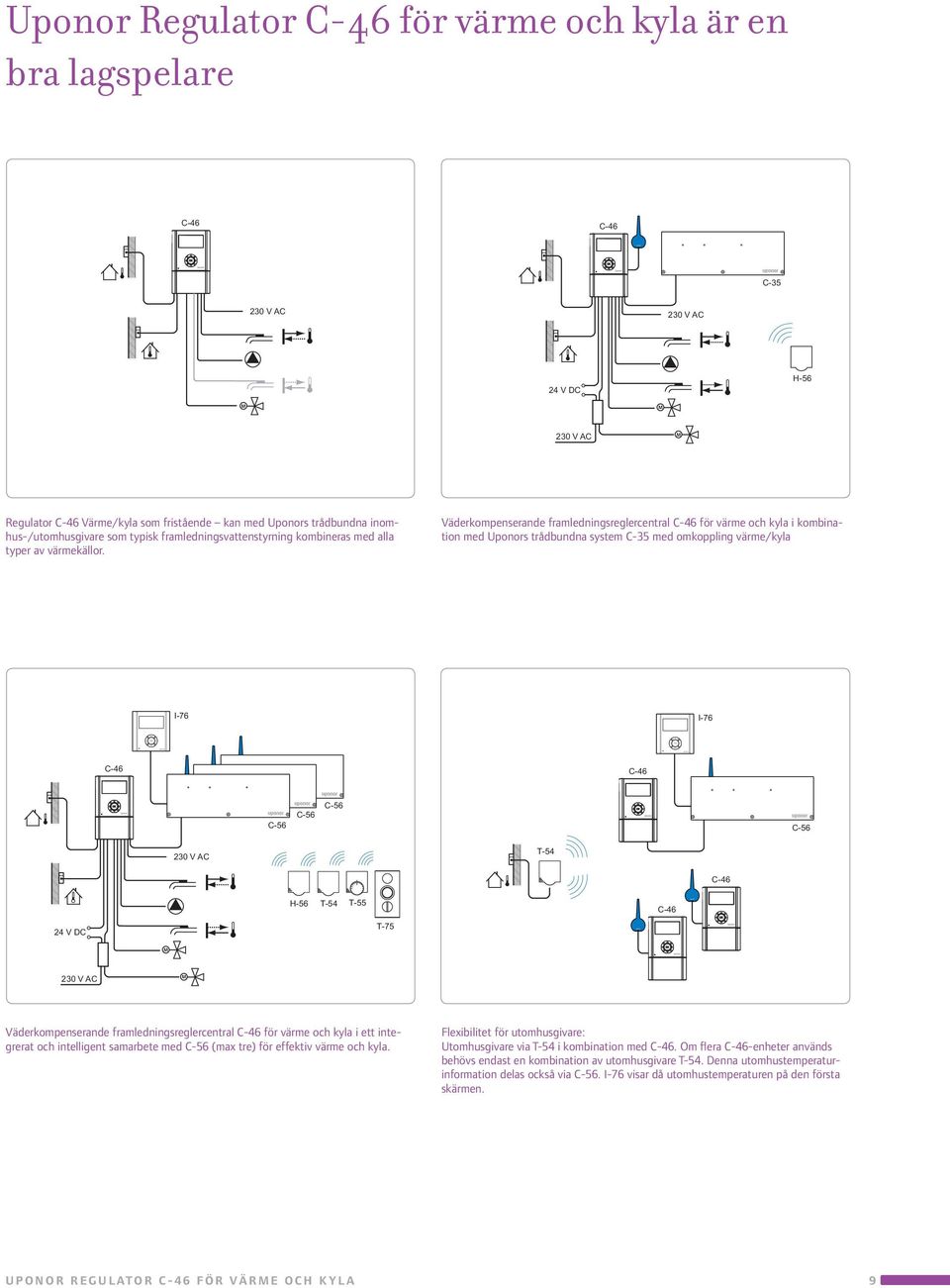

9 Uponor Regulator för värme och kyla är en bra lagspelare C-35 DC Regulator Värme/kyla som fristående kan med Uponors trådbundna inomhus-/utomhusgivare som typisk framledningsvattenstyrning kombineras med alla typer av värmekällor. Väderkompenserande framledningsreglercentral för värme och kyla i kombination med Uponors trådbundna system C-35 med omkoppling värme/kyla T-55 DC Väderkompenserande framledningsreglercentral för värme och kyla i ett integrerat och intelligent samarbete med (max tre) för effektiv värme och kyla. Flexibilitet för utomhusgivare: Utomhusgivare via i kombination med. Om flera -enheter används behövs endast en kombination av utomhusgivare. Denna utomhustemperaturinformation delas också via. visar då utomhustemperaturen på den första skärmen. UPONOR REGULATOR FÖR VÄRE OCH KYLA 9

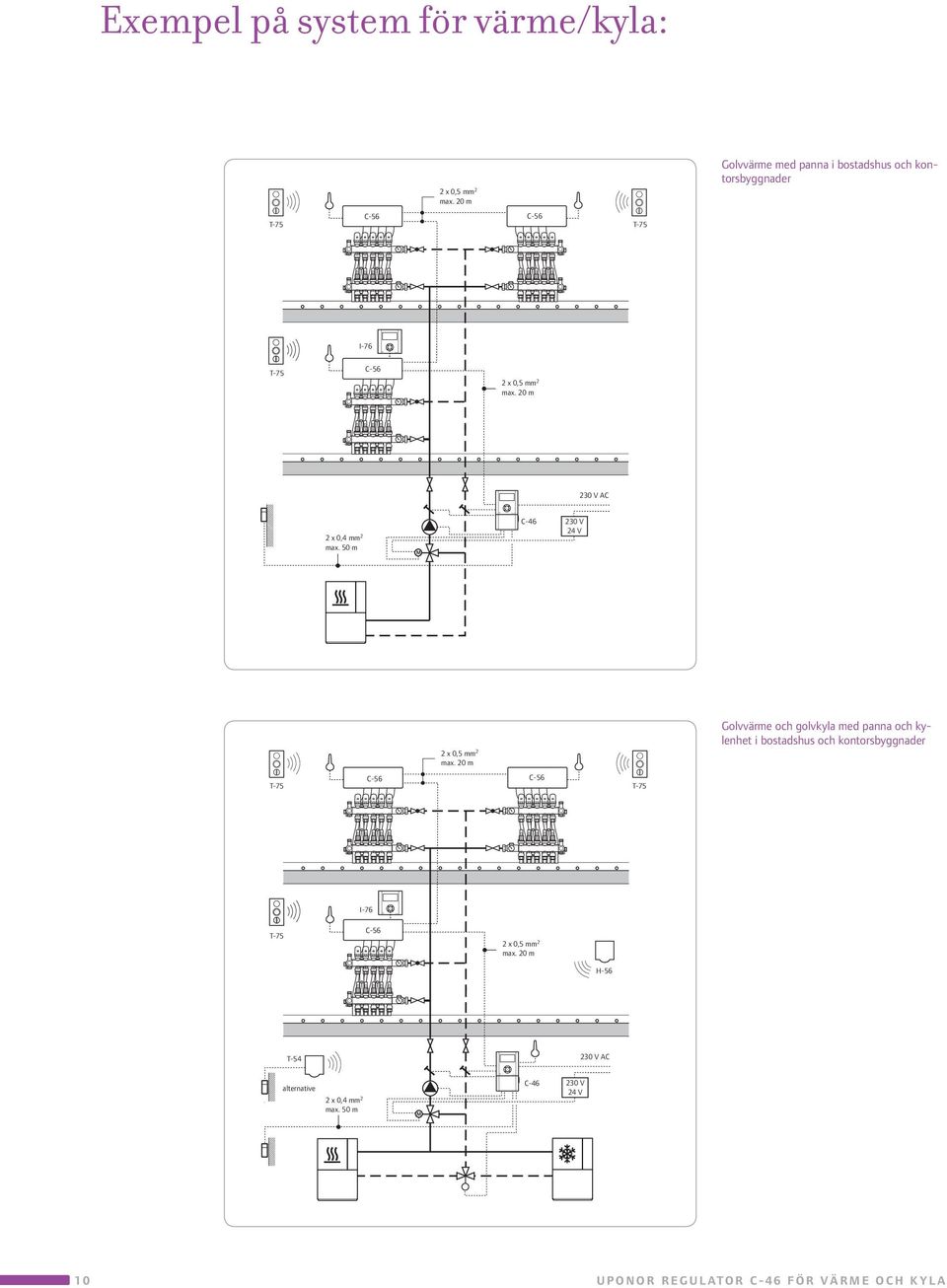

10 Exempel på system för värme/kyla: Golvvärme med panna i bostadshus och kontorsbyggnader 2 x 0,4 mm 2 max. 50 m Golvvärme och golvkyla med panna och kylenhet i bostadshus och kontorsbyggnader alternative 2 x 0,4 mm 2 max. 50 m 10 UPONOR REGULATOR FÖR VÄRE OCH KYLA

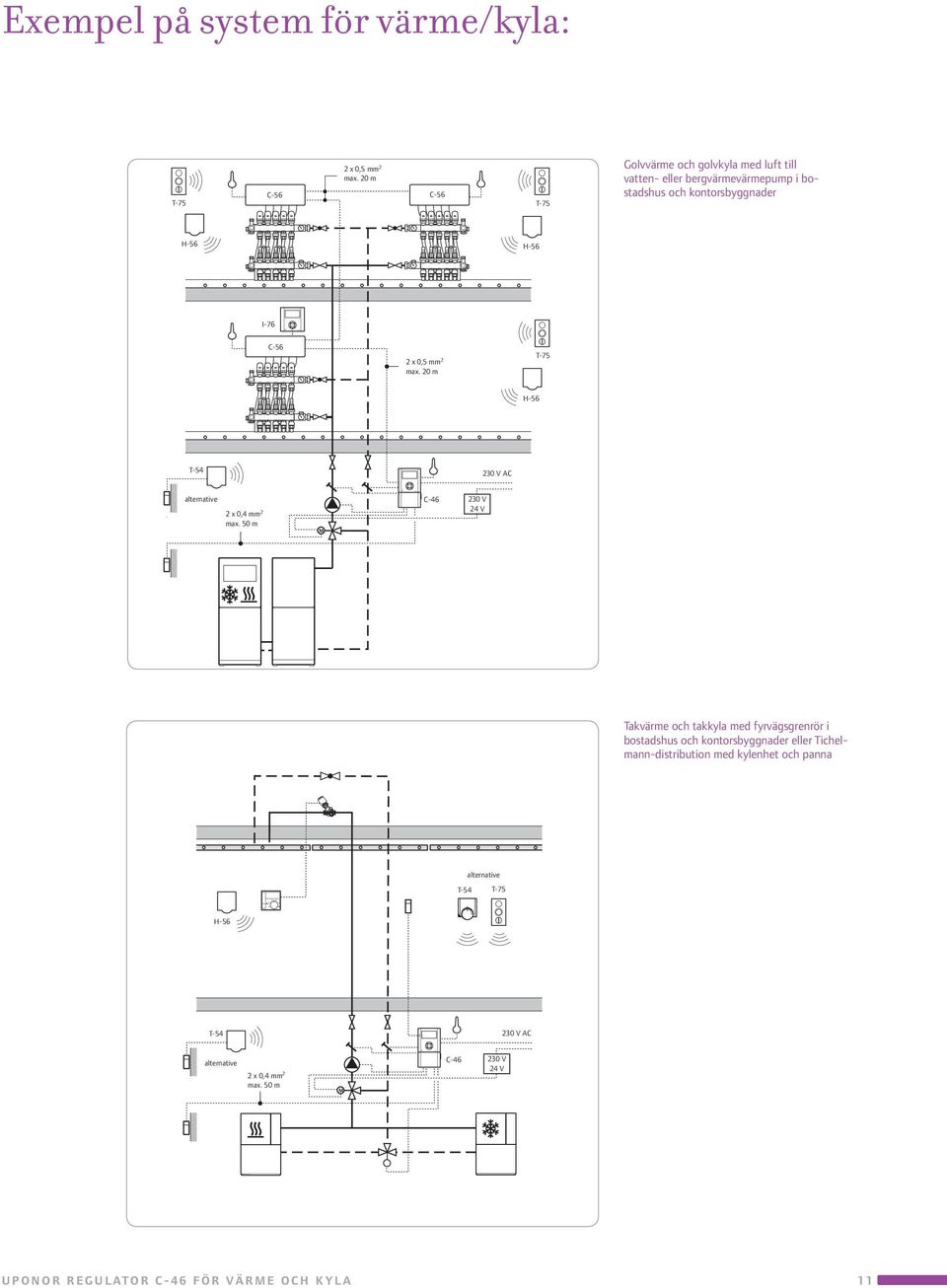

11 Exempel på system för värme/kyla: Golvvärme och golvkyla med luft till vatten- eller bergvärmevärmepump i bostadshus och kontorsbyggnader alternative 2 x 0,4 mm 2 max. 50 m Takvärme och takkyla med fyrvägsgrenrör i bostadshus och kontorsbyggnader eller Tichelmann-distribution med kylenhet och panna alternative alternative 2 x 0,4 mm 2 max. 50 m UPONOR REGULATOR FÖR VÄRE OCH KYLA 11

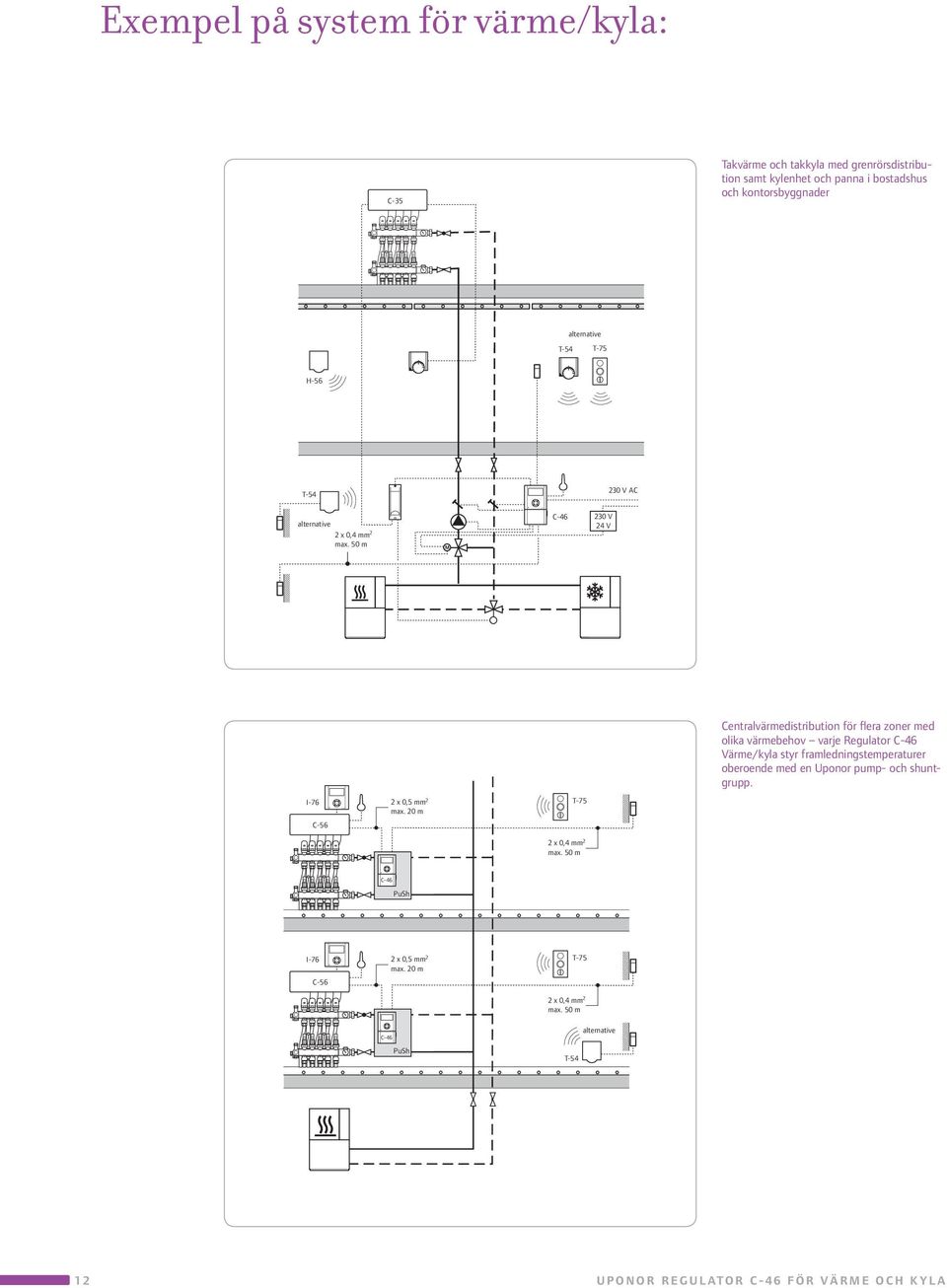

12 Exempel på system för värme/kyla: C-35 Takvärme och takkyla med grenrörsdistribution samt kylenhet och panna i bostadshus och kontorsbyggnader alternative alternative 2 x 0,4 mm 2 max. 50 m Centralvärmedistribution för flera zoner med olika värmebehov varje Regulator Värme/kyla styr framledningstemperaturer oberoende med en Uponor pump- och shuntgrupp. 2 x 0,4 mm 2 max. 50 m PuSh 2 x 0,4 mm 2 max. 50 m PuSh alternative 12 UPONOR REGULATOR FÖR VÄRE OCH KYLA

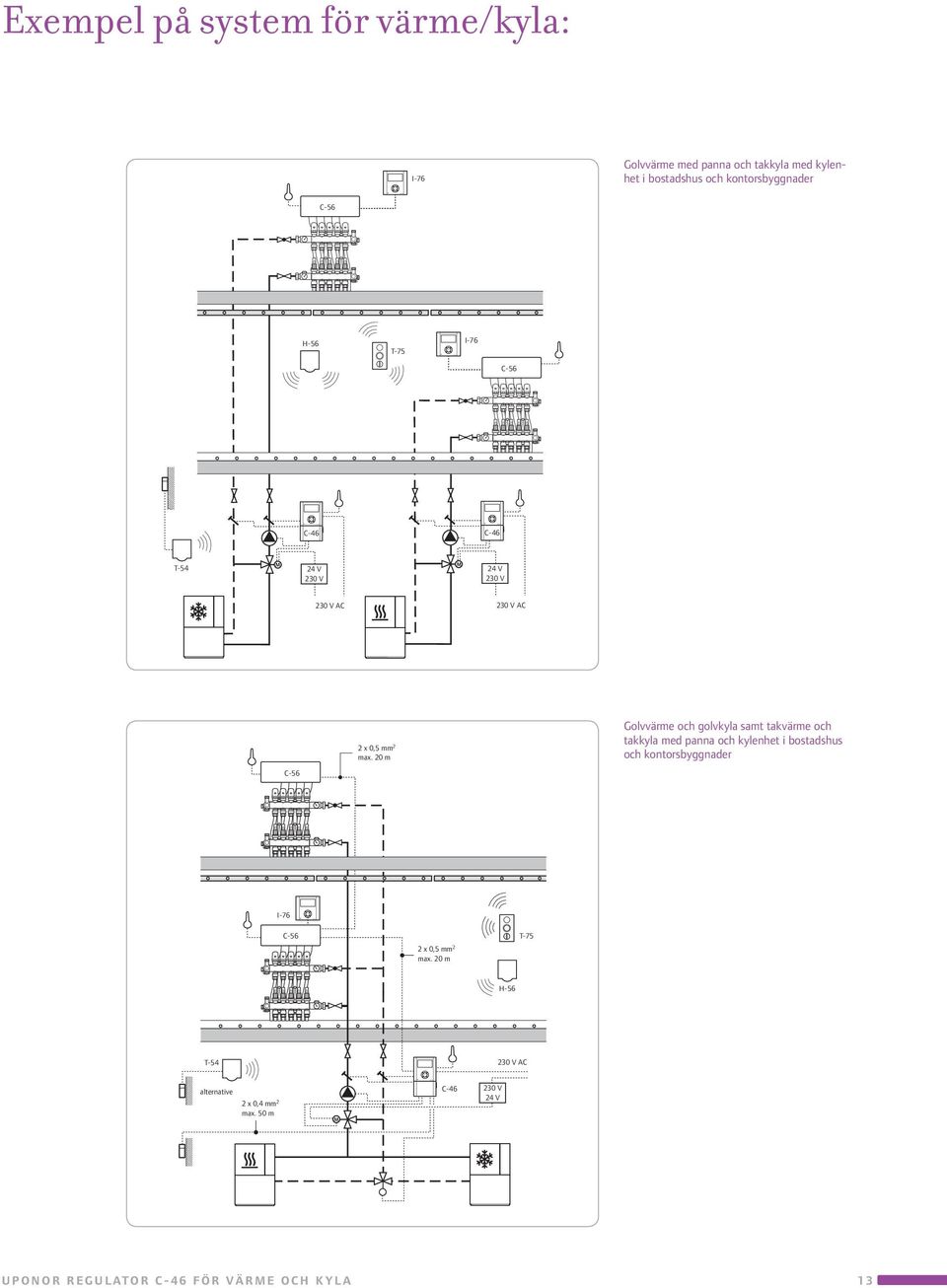

13 Exempel på system för värme/kyla: Golvvärme med panna och takkyla med kylenhet i bostadshus och kontorsbyggnader Golvvärme och golvkyla samt takvärme och takkyla med panna och kylenhet i bostadshus och kontorsbyggnader alternative 2 x 0,4 mm 2 max. 50 m UPONOR REGULATOR FÖR VÄRE OCH KYLA 13

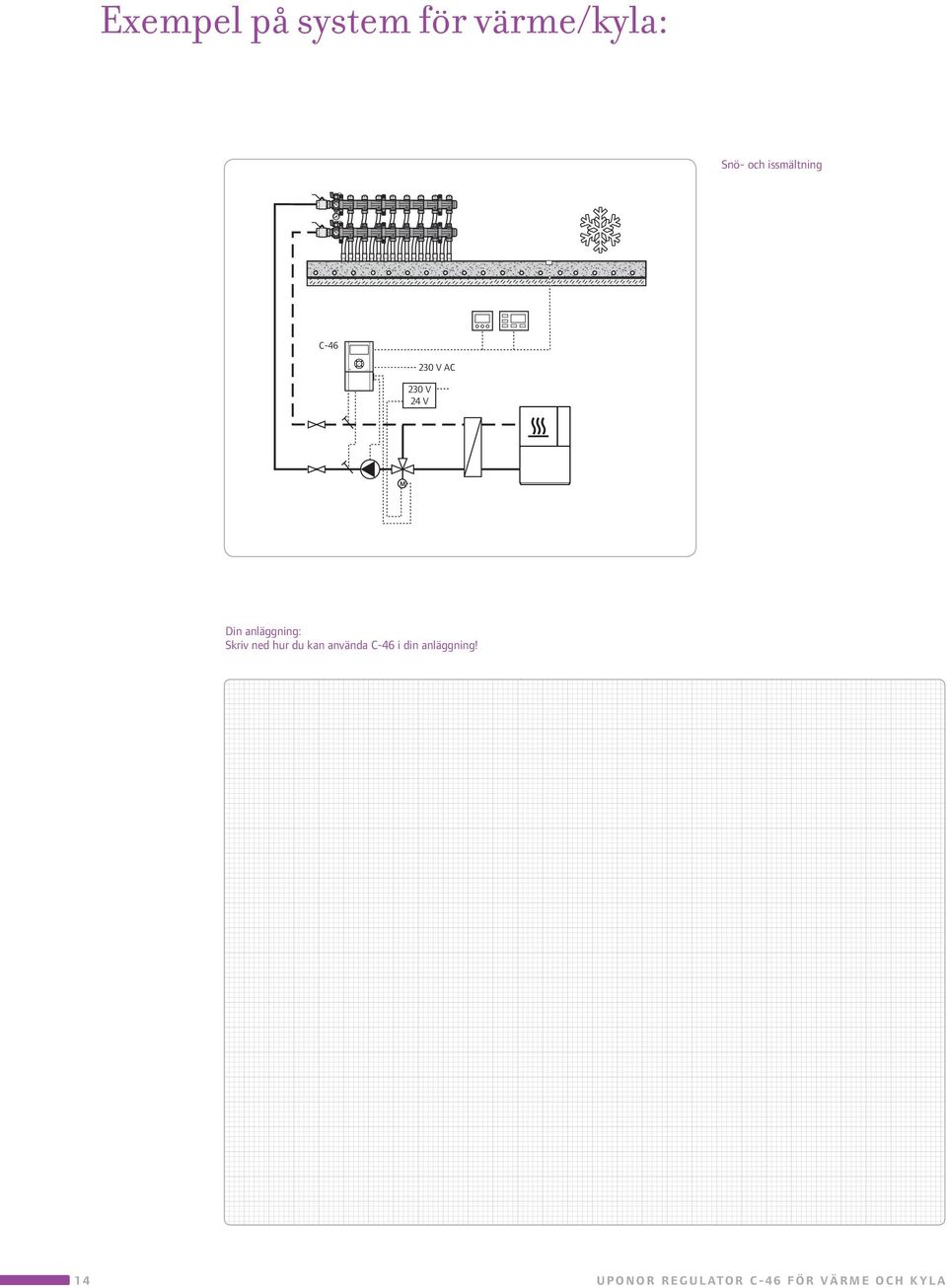

14 Exempel på system för värme/kyla: Snö- och issmältning Din anläggning: Skriv ned hur du kan använda i din anläggning! 14 UPONOR REGULATOR FÖR VÄRE OCH KYLA

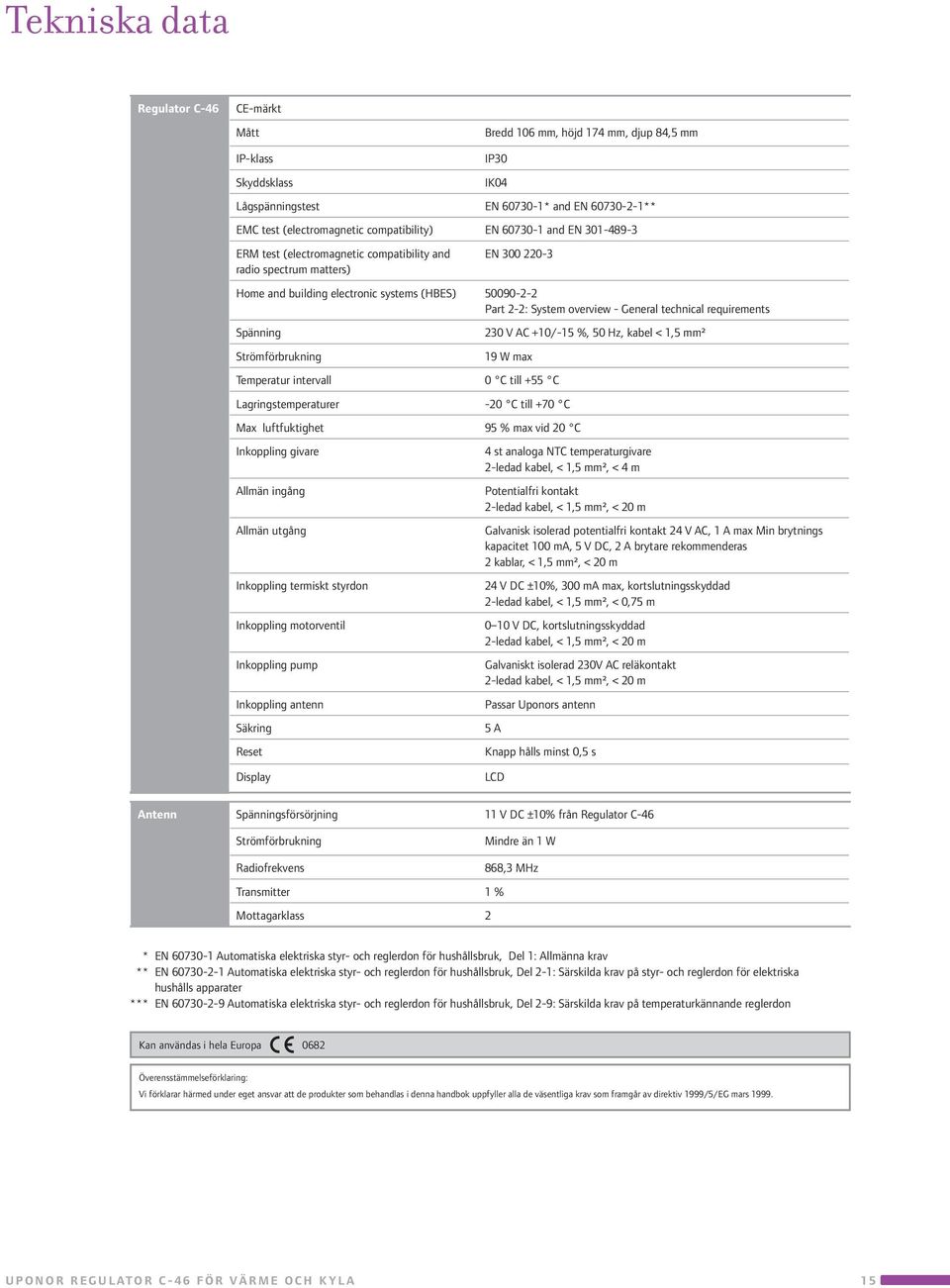

15 Tekniska data Regulator CE-märkt ått Bredd 106 mm, höjd 174 mm, djup 84,5 mm IP-klass IP30 Skyddsklass IK04 Lågspänningstest EN * and EN ** EC test (electromagnetic compatibility) EN and EN ER test (electromagnetic compatibility and EN radio spectrum matters) Home and building electronic systems (HBES) Part 2-2: System overview - General technical requirements Spänning +10/-15 %, 50 Hz, kabel < 1,5 mm² Strömförbrukning 19 W max Temperatur intervall 0 C till +55 C Lagringstemperaturer -20 C till +70 C ax luftfuktighet 95 % max vid 20 C Inkoppling givare 4 st analoga NTC temperaturgivare 2-ledad kabel, < 1,5 mm², < 4 m Allmän ingång Potentialfri kontakt 2-ledad kabel, < 1,5 mm², < 20 m Allmän utgång Galvanisk isolerad potentialfri kontakt AC, 1 A max in brytnings kapacitet 100 ma, 5 V DC, 2 A brytare rekommenderas 2 kablar, < 1,5 mm², < 20 m Inkoppling termiskt styrdon DC ±10%, 300 ma max, kortslutningsskyddad 2-ledad kabel, < 1,5 mm², < 0,75 m Inkoppling motorventil 0 10 V DC, kortslutningsskyddad 2-ledad kabel, < 1,5 mm², < 20 m Inkoppling pump Galvaniskt isolerad 230V AC reläkontakt 2-ledad kabel, < 1,5 mm², < 20 m Inkoppling antenn Passar Uponors antenn Säkring 5 A Reset Knapp hålls minst 0,5 s Display LCD Antenn Spänningsförsörjning 11 V DC ±10% från Regulator Strömförbrukning indre än 1 W Radiofrekvens 868,3 Hz Transmitter 1 % ottagarklass 2 * EN Automatiska elektriska styr- och reglerdon för hushållsbruk, Del 1: Allmänna krav ** EN Automatiska elektriska styr- och reglerdon för hushållsbruk, Del 2-1: Särskilda krav på styr- och reglerdon för elektriska hushålls apparater *** EN Automatiska elektriska styr- och reglerdon för hushållsbruk, Del 2-9: Särskilda krav på temperaturkännande reglerdon Kan användas i hela Europa 0682 Överensstämmelseförklaring: Vi förklarar härmed under eget ansvar att de produkter som behandlas i denna handbok uppfyller alla de väsentliga krav som framgår av direktiv 1999/5/EG mars UPONOR REGULATOR FÖR VÄRE OCH KYLA 15

16 Är det en bra idé att installera Uponor Regulator? Den är så enkel att installera med installationsguiden som perfekt handledning På displayen kan du läsa allt om inställningarna och vad du ska göra vilket gör installationen snabb och enkel. I drift gör snabbmenyn det enkelt för kunderna att hantera den. aximal säkerhet sex trådlösa luftfuktighetsgivare Världens första i sin klass! Upp till sex trådlösa daggpunktsgivare gör att du slipper kondens på rör, golv, väggar och tak! Tillsammans med DE för den mest effektiva värmen och kylan Tillsammans kan Uponor Reglercentral och Regulator spara energi och samtidigt ge maximal komfort. Varför ska dina kunder behöva nöja sig med mindre? Snabb installation - med trådlös utomhusgivare ed en termostat finns möjlighet att ansluta utomhusgivaren trådlöst. Om du funderar på att installera ett system för värme och kyla i ett enfamiljshus eller en kontorsbyggnad bör du välja en integrerad uponorlösning för maximal effektivitet, pålitlig funktion och en enkel arbetsprocess. Uponor Reglercentral Fuktighetsgivare Uponor anöverpanel Uponor Regulator Uponor Termostat Grå Uponor Termostat Vit 1667S SP Uponor AB Uponor VVS Box Västerås T F W Uponor AB, Sverige förbehåller sig rätten att utan föregående meddelande ändra specifikationen av ingående komponenter i enlighet med sin policy om kontinuerlig förbättring och utveckling.
