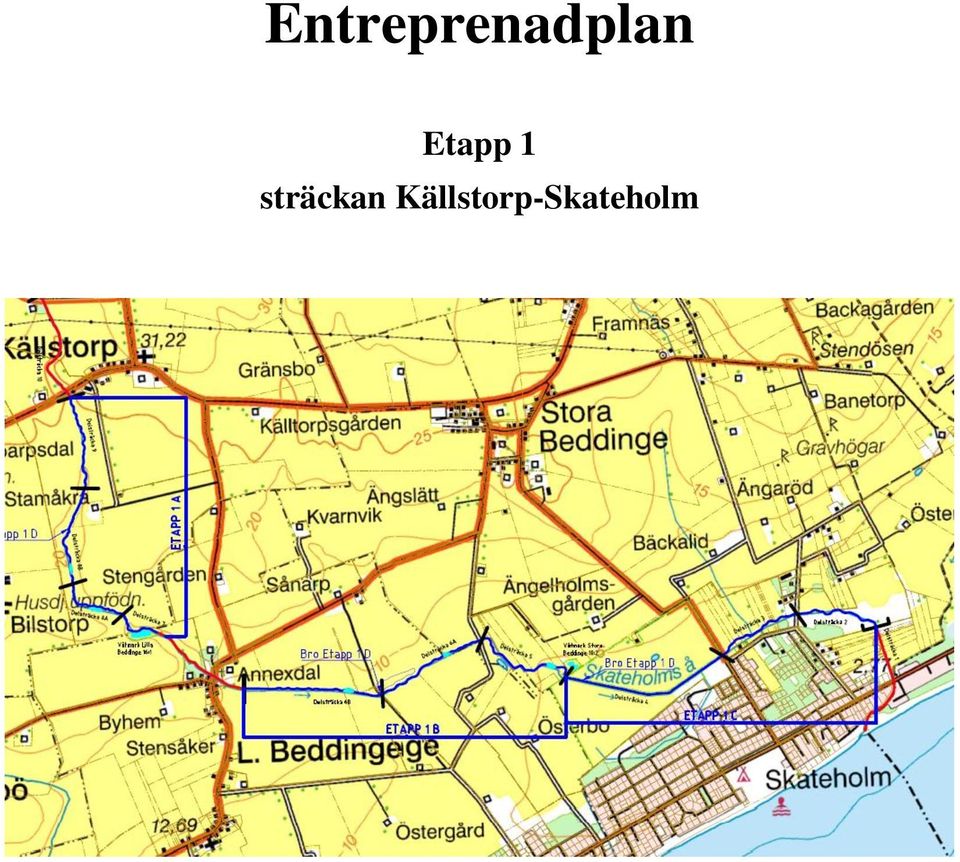

1 Entreprenadplan Etapp 1 sträckan Källstorp-Skateholm

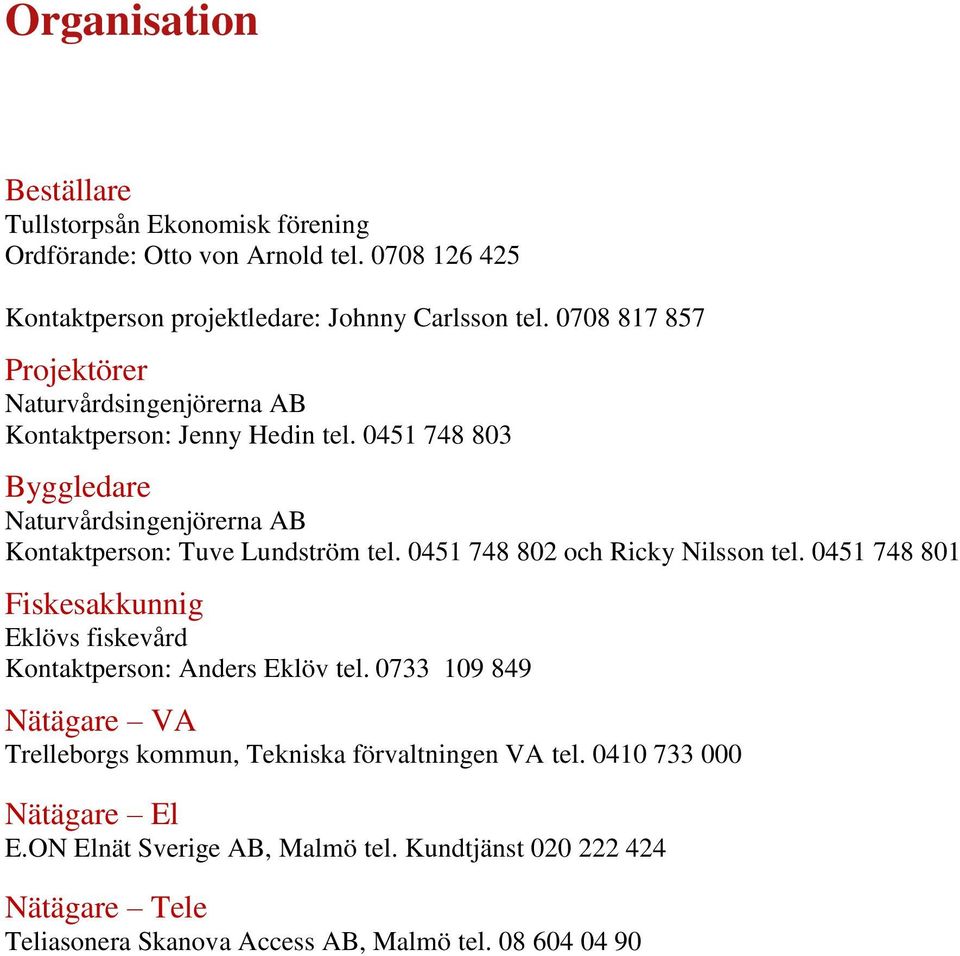

2 Organisation Beställare Tullstorpsån Ekonomisk förening Ordförande: Otto von Arnold tel Kontaktperson projektledare: Johnny Carlsson tel Projektörer Naturvårdsingenjörerna AB Kontaktperson: Jenny Hedin tel Byggledare Naturvårdsingenjörerna AB Kontaktperson: Tuve Lundström tel och Ricky Nilsson tel Fiskesakkunnig Eklövs fiskevård Kontaktperson: Anders Eklöv tel Nätägare VA Trelleborgs kommun, Tekniska förvaltningen VA tel Nätägare El E.ON Elnät Sverige AB, Malmö tel. Kundtjänst Nätägare Tele Teliasonera Skanova Access AB, Malmö tel

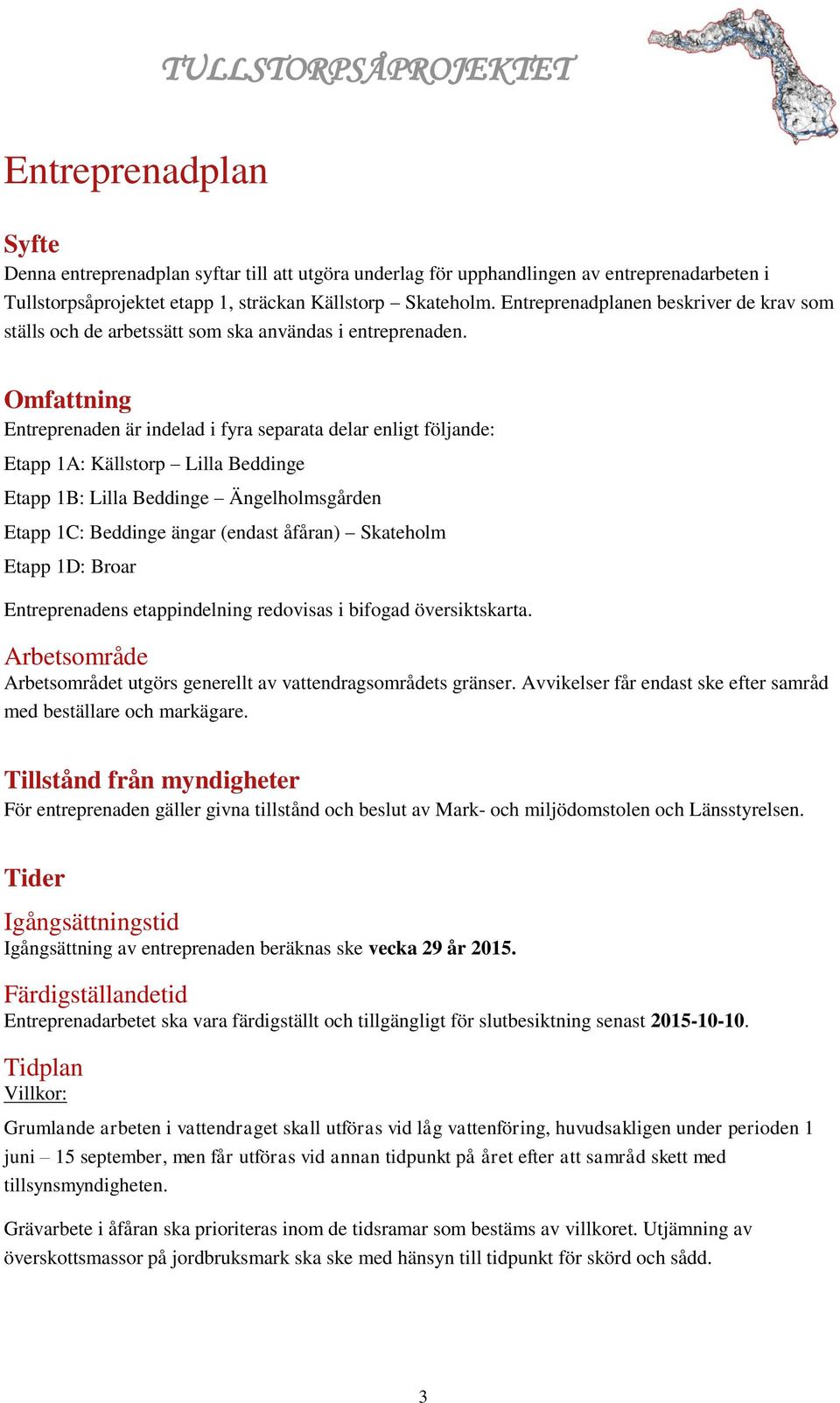

3 Entreprenadplan TULLSTORPSÅPROJEKTET Syfte Denna entreprenadplan syftar till att utgöra underlag för upphandlingen av entreprenadarbeten i Tullstorpsåprojektet etapp 1, sträckan Källstorp Skateholm. Entreprenadplanen beskriver de krav som ställs och de arbetssätt som ska användas i entreprenaden. Omfattning Entreprenaden är indelad i fyra separata delar enligt följande: Etapp 1A: Källstorp Lilla Beddinge Etapp 1B: Lilla Beddinge Ängelholmsgården Etapp 1C: Beddinge ängar (endast åfåran) Skateholm Etapp 1D: Broar Entreprenadens etappindelning redovisas i bifogad översiktskarta. Arbetsområde Arbetsområdet utgörs generellt av vattendragsområdets gränser. Avvikelser får endast ske efter samråd med beställare och markägare. Tillstånd från myndigheter För entreprenaden gäller givna tillstånd och beslut av Mark- och miljödomstolen och Länsstyrelsen. Tider Igångsättningstid Igångsättning av entreprenaden beräknas ske vecka 29 år Färdigställandetid Entreprenadarbetet ska vara färdigställt och tillgängligt för slutbesiktning senast Tidplan Villkor: Grumlande arbeten i vattendraget skall utföras vid låg vattenföring, huvudsakligen under perioden 1 juni 15 september, men får utföras vid annan tidpunkt på året efter att samråd skett med tillsynsmyndigheten. Grävarbete i åfåran ska prioriteras inom de tidsramar som bestäms av villkoret. Utjämning av överskottsmassor på jordbruksmark ska ske med hänsyn till tidpunkt för skörd och sådd. 3

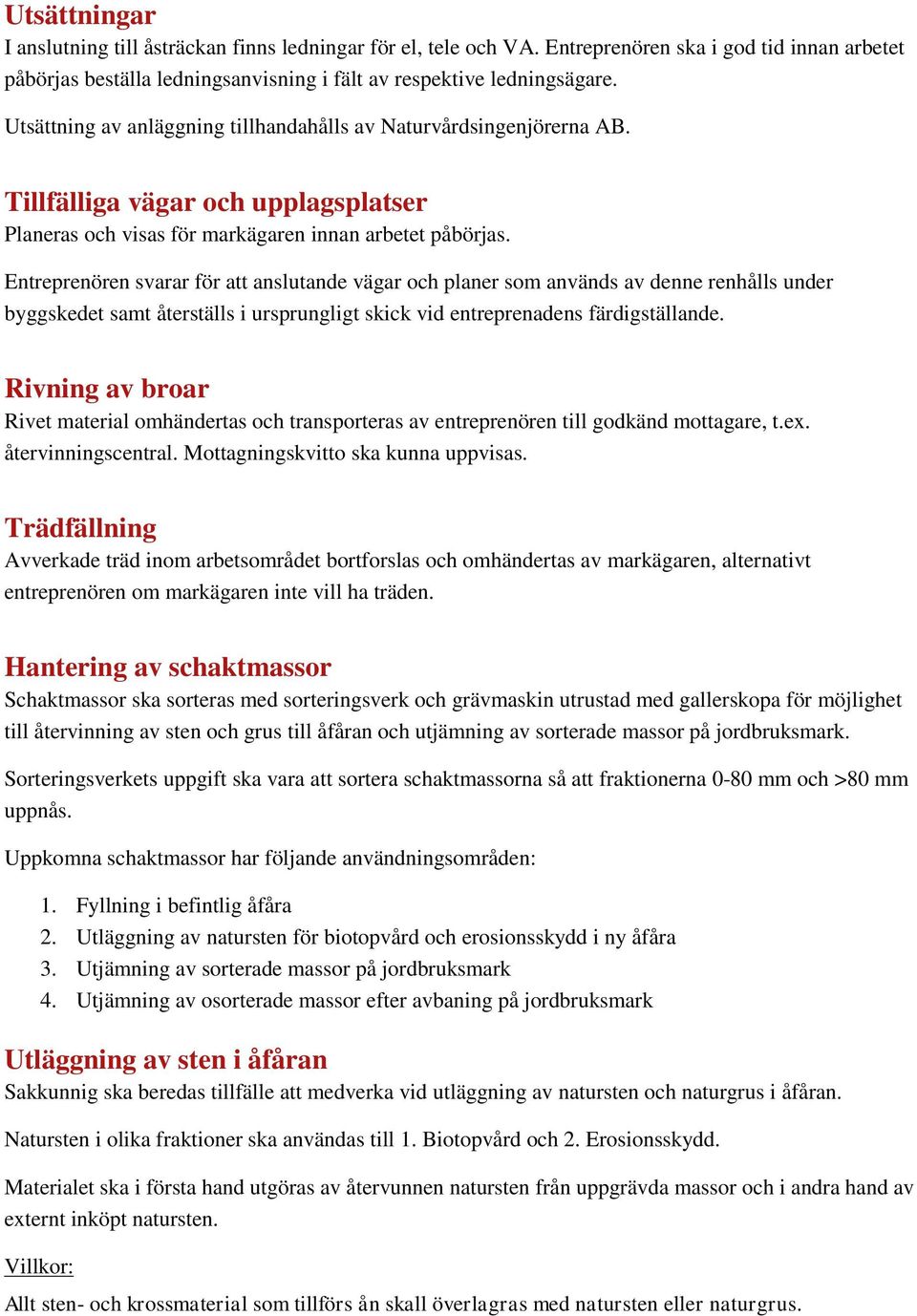

4 Utsättningar I anslutning till åsträckan finns ledningar för el, tele och VA. Entreprenören ska i god tid innan arbetet påbörjas beställa ledningsanvisning i fält av respektive ledningsägare. Utsättning av anläggning tillhandahålls av Naturvårdsingenjörerna AB. Tillfälliga vägar och upplagsplatser Planeras och visas för markägaren innan arbetet påbörjas. Entreprenören svarar för att anslutande vägar och planer som används av denne renhålls under byggskedet samt återställs i ursprungligt skick vid entreprenadens färdigställande. Rivning av broar Rivet material omhändertas och transporteras av entreprenören till godkänd mottagare, t.ex. återvinningscentral. Mottagningskvitto ska kunna uppvisas. Trädfällning Avverkade träd inom arbetsområdet bortforslas och omhändertas av markägaren, alternativt entreprenören om markägaren inte vill ha träden. Hantering av schaktmassor Schaktmassor ska sorteras med sorteringsverk och grävmaskin utrustad med gallerskopa för möjlighet till återvinning av sten och grus till åfåran och utjämning av sorterade massor på jordbruksmark. Sorteringsverkets uppgift ska vara att sortera schaktmassorna så att fraktionerna 0-80 mm och >80 mm uppnås. Uppkomna schaktmassor har följande användningsområden: 1. Fyllning i befintlig åfåra 2. Utläggning av natursten för biotopvård och erosionsskydd i ny åfåra 3. Utjämning av sorterade massor på jordbruksmark 4. Utjämning av osorterade massor efter avbaning på jordbruksmark Utläggning av sten i åfåran Sakkunnig ska beredas tillfälle att medverka vid utläggning av natursten och naturgrus i åfåran. Natursten i olika fraktioner ska användas till 1. Biotopvård och 2. Erosionsskydd. Materialet ska i första hand utgöras av återvunnen natursten från uppgrävda massor och i andra hand av externt inköpt natursten. Villkor: Allt sten- och krossmaterial som tillförs ån skall överlagras med natursten eller naturgrus.

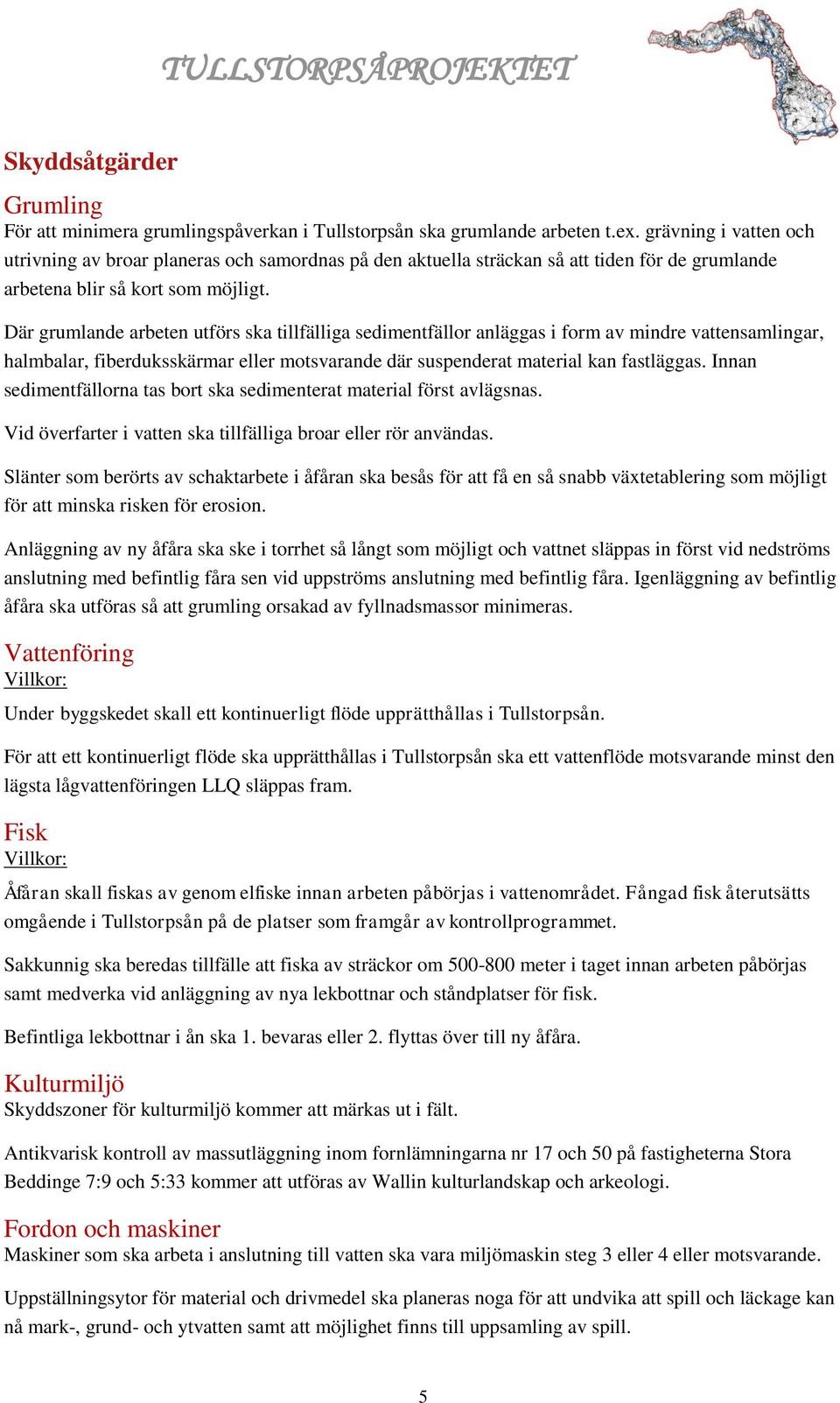

5 TULLSTORPSÅPROJEKTET Skyddsåtgärder Grumling För att minimera grumlingspåverkan i Tullstorpsån ska grumlande arbeten t.ex. grävning i vatten och utrivning av broar planeras och samordnas på den aktuella sträckan så att tiden för de grumlande arbetena blir så kort som möjligt. Där grumlande arbeten utförs ska tillfälliga sedimentfällor anläggas i form av mindre vattensamlingar, halmbalar, fiberduksskärmar eller motsvarande där suspenderat material kan fastläggas. Innan sedimentfällorna tas bort ska sedimenterat material först avlägsnas. Vid överfarter i vatten ska tillfälliga broar eller rör användas. Slänter som berörts av schaktarbete i åfåran ska besås för att få en så snabb växtetablering som möjligt för att minska risken för erosion. Anläggning av ny åfåra ska ske i torrhet så långt som möjligt och vattnet släppas in först vid nedströms anslutning med befintlig fåra sen vid uppströms anslutning med befintlig fåra. Igenläggning av befintlig åfåra ska utföras så att grumling orsakad av fyllnadsmassor minimeras. Vattenföring Villkor: Under byggskedet skall ett kontinuerligt flöde upprätthållas i Tullstorpsån. För att ett kontinuerligt flöde ska upprätthållas i Tullstorpsån ska ett vattenflöde motsvarande minst den lägsta lågvattenföringen LLQ släppas fram. Fisk Villkor: Åfåran skall fiskas av genom elfiske innan arbeten påbörjas i vattenområdet. Fångad fisk återutsätts omgående i Tullstorpsån på de platser som framgår av kontrollprogrammet. Sakkunnig ska beredas tillfälle att fiska av sträckor om meter i taget innan arbeten påbörjas samt medverka vid anläggning av nya lekbottnar och ståndplatser för fisk. Befintliga lekbottnar i ån ska 1. bevaras eller 2. flyttas över till ny åfåra. Kulturmiljö Skyddszoner för kulturmiljö kommer att märkas ut i fält. Antikvarisk kontroll av massutläggning inom fornlämningarna nr 17 och 50 på fastigheterna Stora Beddinge 7:9 och 5:33 kommer att utföras av Wallin kulturlandskap och arkeologi. Fordon och maskiner Maskiner som ska arbeta i anslutning till vatten ska vara miljömaskin steg 3 eller 4 eller motsvarande. Uppställningsytor för material och drivmedel ska planeras noga för att undvika att spill och läckage kan nå mark-, grund- och ytvatten samt att möjlighet finns till uppsamling av spill. 5

6 Ledningar Ledningsanvisning beställs av entreprenören. Avstånd till stolpar och ledningar ska följa ledningsägarens anvisningar. Skydds- och säkerhetsföreskrifter för arbeten i anslutning till elledningar hänvisas till Elsäkerhetsverkets föreskrifter. Allmänna vägar För allmänna vägar gäller att anläggningar ej får anordnas närmare än 10 meter från vägområdet. Kontroller under byggskedet Tillfälliga sedimentfällor och överfarter ska besiktigas löpande av entreprenören. Genomförda kontroller ska dokumenteras. Dagbok över grumlande arbeten ska föras av entreprenören. Väderleksförhållanden vid grumlande arbeten ska noteras. Mätning av grumlighet kommer att utföras under en referensperiod om ca 1 månad innan arbetena påbörjas, samt löpande under all tid som grumlande arbeten pågår. Grumligheten ska under referensperioden mätas en gång i veckan. Under de perioder då grumlande arbeten pågår ska grumligheten mätas två gånger i veckan. Mätning av grumlighet kommer att ske i tre typer av provpunkter: 1. uppströms arbetsområdet som referenspunkt 2. i arbetsområdet 3. nedströms arbetsområdet i förmodat påverkansområde I arbetsområdet kommer mätning att ske för att kontrollera den grumlighetsbegränsande funktionen hos skyddsåtgärderna. Syftet med mätningarna är att kunna särskilja vattenverksamhetens bidrag till grumling från övriga källor till grumling. Uppmätta värden i arbetsområdet och nedströms i påverkansområdet ska därför relateras till erhållna värden uppströms arbetsområdet vid samma mättillfälle. Följande gäller som förslag. Om grumlingen överstiger 40 FNU (larmnivå) nedströms arbetsområdet i påverkansområdet ska orsaken till överskridandet undersökas. Om grumlande arbeten bedöms vara orsaken, ska arbetsmetoden ses över och möjliga förbättringar göras. Om grumlingen överstiger 70 FNU (åtgärdsnivå) nedströms arbetsområdet i påverkansområdet ska åtgärder vidtas omedelbart. Kontrollmätning ska utföras för att bekräfta att vidtagen åtgärd haft avsedd effekt. Om inte vidtagen åtgärd haft avsedd effekt kan arbetet komma att avbrytas. Efterkontroll Genomförda entreprenadarbeten ska besiktigas efter första vintersäsongen (högflödessäsongen) eller inom 2 år efter godkänd slutbesiktning. Möjliga förbättringar av utlagd sten ska genomföras om det behövs för anläggningens funktion och eventuella erosionsskador ska åtgärdas. Ingår i garantiarbeten.

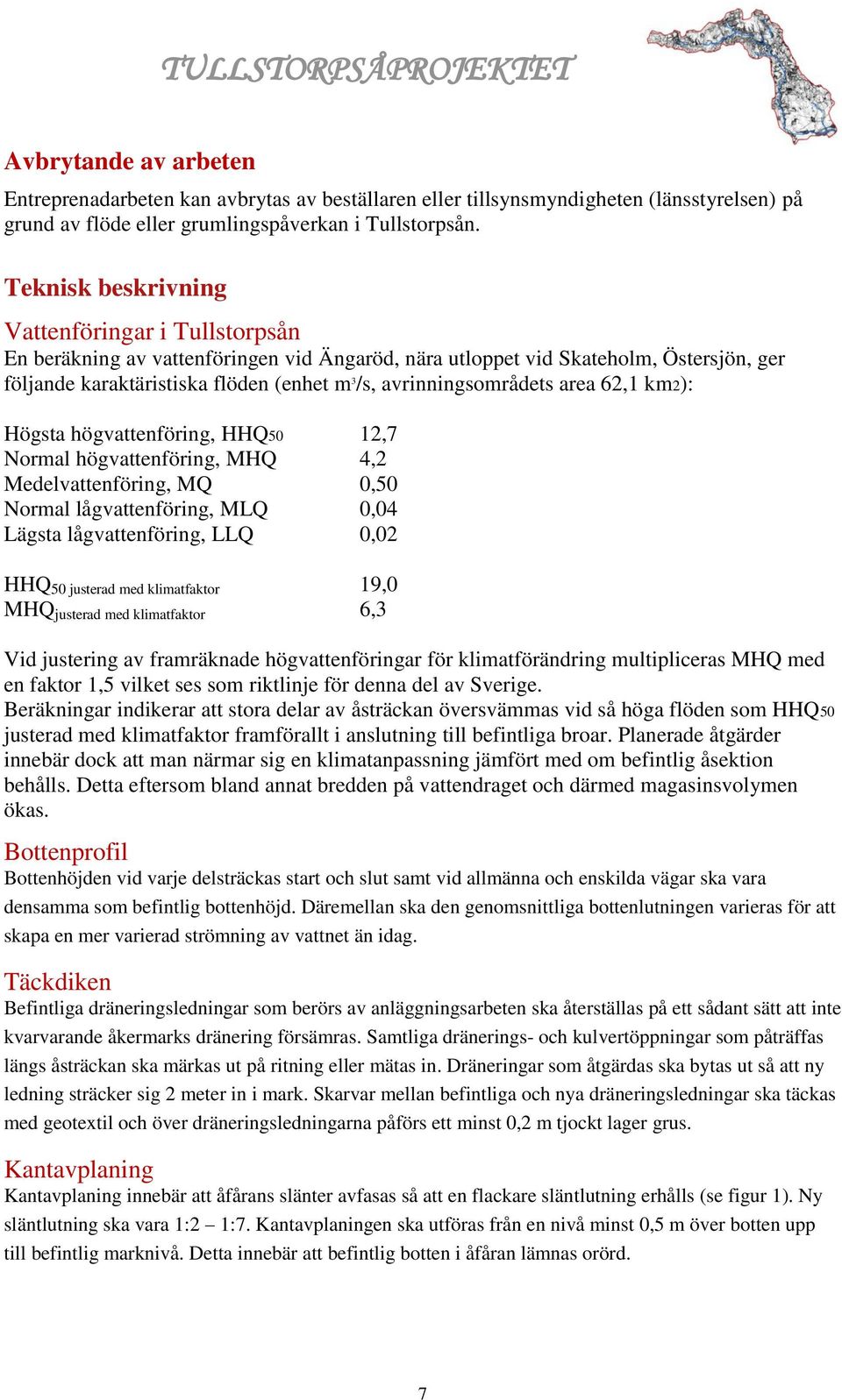

7 TULLSTORPSÅPROJEKTET Avbrytande av arbeten Entreprenadarbeten kan avbrytas av beställaren eller tillsynsmyndigheten (länsstyrelsen) på grund av flöde eller grumlingspåverkan i Tullstorpsån. Teknisk beskrivning Vattenföringar i Tullstorpsån En beräkning av vattenföringen vid Ängaröd, nära utloppet vid Skateholm, Östersjön, ger följande karaktäristiska flöden (enhet m 3 /s, avrinningsområdets area 62,1 km2): Högsta högvattenföring, HHQ50 12,7 Normal högvattenföring, MHQ 4,2 Medelvattenföring, MQ 0,50 Normal lågvattenföring, MLQ 0,04 Lägsta lågvattenföring, LLQ 0,02 HHQ 50 justerad med klimatfaktor 19,0 MHQ justerad med klimatfaktor 6,3 Vid justering av framräknade högvattenföringar för klimatförändring multipliceras MHQ med en faktor 1,5 vilket ses som riktlinje för denna del av Sverige. Beräkningar indikerar att stora delar av åsträckan översvämmas vid så höga flöden som HHQ50 justerad med klimatfaktor framförallt i anslutning till befintliga broar. Planerade åtgärder innebär dock att man närmar sig en klimatanpassning jämfört med om befintlig åsektion behålls. Detta eftersom bland annat bredden på vattendraget och därmed magasinsvolymen ökas. Bottenprofil Bottenhöjden vid varje delsträckas start och slut samt vid allmänna och enskilda vägar ska vara densamma som befintlig bottenhöjd. Däremellan ska den genomsnittliga bottenlutningen varieras för att skapa en mer varierad strömning av vattnet än idag. Täckdiken Befintliga dräneringsledningar som berörs av anläggningsarbeten ska återställas på ett sådant sätt att inte kvarvarande åkermarks dränering försämras. Samtliga dränerings- och kulvertöppningar som påträffas längs åsträckan ska märkas ut på ritning eller mätas in. Dräneringar som åtgärdas ska bytas ut så att ny ledning sträcker sig 2 meter in i mark. Skarvar mellan befintliga och nya dräneringsledningar ska täckas med geotextil och över dräneringsledningarna påförs ett minst 0,2 m tjockt lager grus. Kantavplaning Kantavplaning innebär att åfårans slänter avfasas så att en flackare släntlutning erhålls (se figur 1). Ny släntlutning ska vara 1:2 1:7. Kantavplaningen ska utföras från en nivå minst 0,5 m över botten upp till befintlig marknivå. Detta innebär att befintlig botten i åfåran lämnas orörd. 7

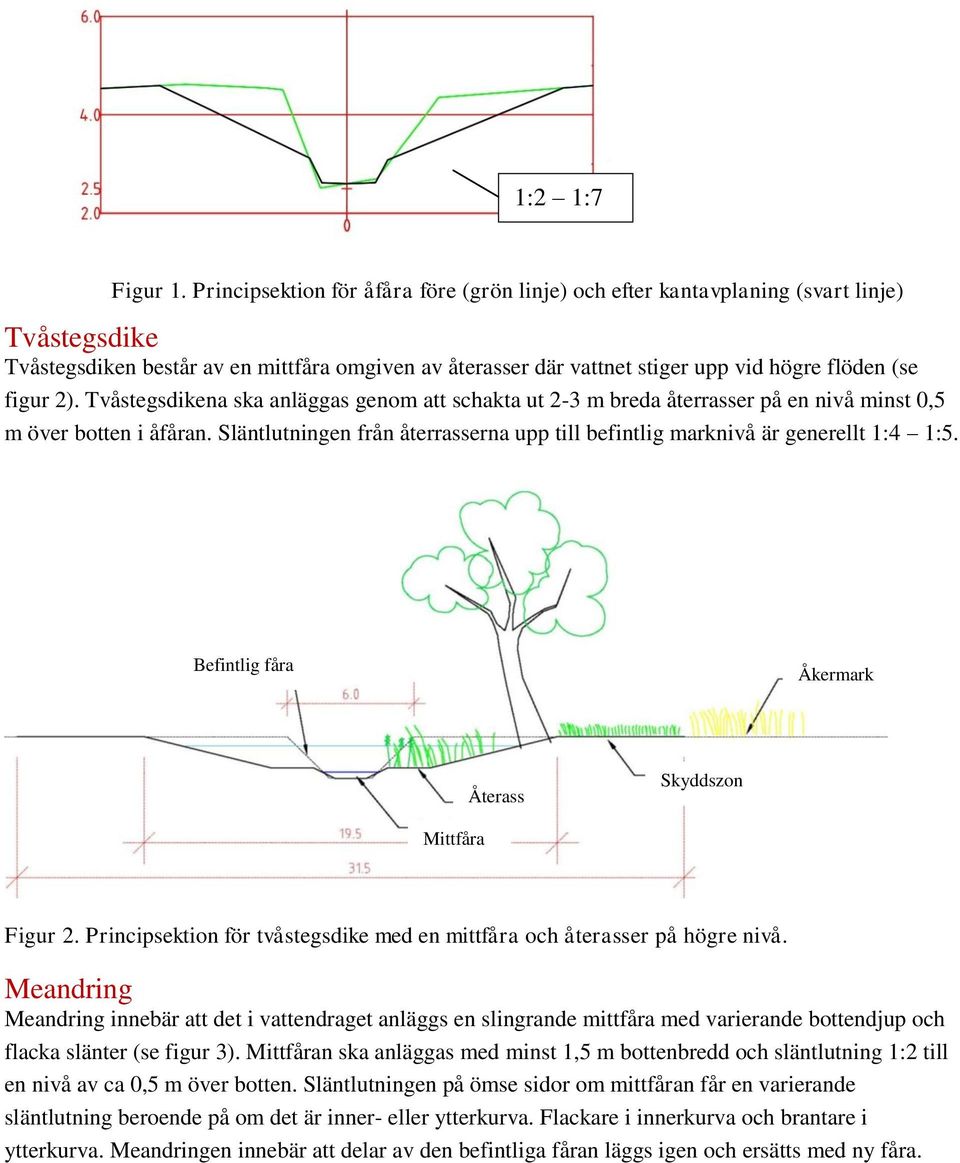

8 1:2 1:7 Figur 1. Principsektion för åfåra före (grön linje) och efter kantavplaning (svart linje) Tvåstegsdike Tvåstegsdiken består av en mittfåra omgiven av återasser där vattnet stiger upp vid högre flöden (se figur 2). Tvåstegsdikena ska anläggas genom att schakta ut 2-3 m breda återrasser på en nivå minst 0,5 m över botten i åfåran. Släntlutningen från återrasserna upp till befintlig marknivå är generellt 1:4 1:5. Befintlig fåra Åkermark Återass Skyddszon Mittfåra Figur 2. Principsektion för tvåstegsdike med en mittfåra och återasser på högre nivå. Meandring Meandring innebär att det i vattendraget anläggs en slingrande mittfåra med varierande bottendjup och flacka slänter (se figur 3). Mittfåran ska anläggas med minst 1,5 m bottenbredd och släntlutning 1:2 till en nivå av ca 0,5 m över botten. Släntlutningen på ömse sidor om mittfåran får en varierande släntlutning beroende på om det är inner- eller ytterkurva. Flackare i innerkurva och brantare i ytterkurva. Meandringen innebär att delar av den befintliga fåran läggs igen och ersätts med ny fåra.

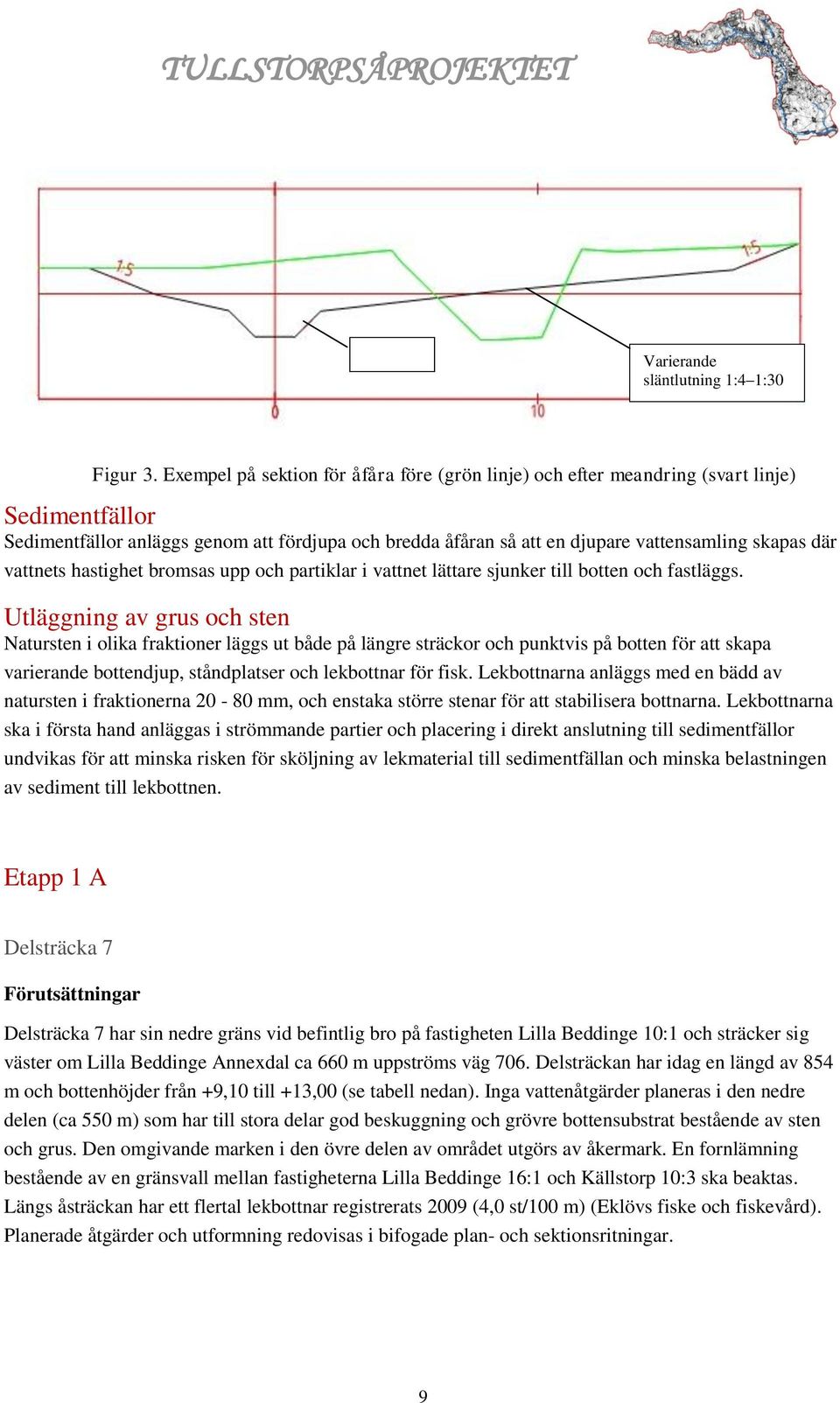

9 TULLSTORPSÅPROJEKTET Mittfåra Varierande släntlutning 1:4 1:30 Figur 3. Exempel på sektion för åfåra före (grön linje) och efter meandring (svart linje) Sedimentfällor Sedimentfällor anläggs genom att fördjupa och bredda åfåran så att en djupare vattensamling skapas där vattnets hastighet bromsas upp och partiklar i vattnet lättare sjunker till botten och fastläggs. Utläggning av grus och sten Natursten i olika fraktioner läggs ut både på längre sträckor och punktvis på botten för att skapa varierande bottendjup, ståndplatser och lekbottnar för fisk. Lekbottnarna anläggs med en bädd av natursten i fraktionerna mm, och enstaka större stenar för att stabilisera bottnarna. Lekbottnarna ska i första hand anläggas i strömmande partier och placering i direkt anslutning till sedimentfällor undvikas för att minska risken för sköljning av lekmaterial till sedimentfällan och minska belastningen av sediment till lekbottnen. Etapp 1 A Delsträcka 7 Förutsättningar Delsträcka 7 har sin nedre gräns vid befintlig bro på fastigheten Lilla Beddinge 10:1 och sträcker sig väster om Lilla Beddinge Annexdal ca 660 m uppströms väg 706. Delsträckan har idag en längd av 854 m och bottenhöjder från +9,10 till +13,00 (se tabell nedan). Inga vattenåtgärder planeras i den nedre delen (ca 550 m) som har till stora delar god beskuggning och grövre bottensubstrat bestående av sten och grus. Den omgivande marken i den övre delen av området utgörs av åkermark. En fornlämning bestående av en gränsvall mellan fastigheterna Lilla Beddinge 16:1 och Källstorp 10:3 ska beaktas. Längs åsträckan har ett flertal lekbottnar registrerats 2009 (4,0 st/100 m) (Eklövs fiske och fiskevård). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 9

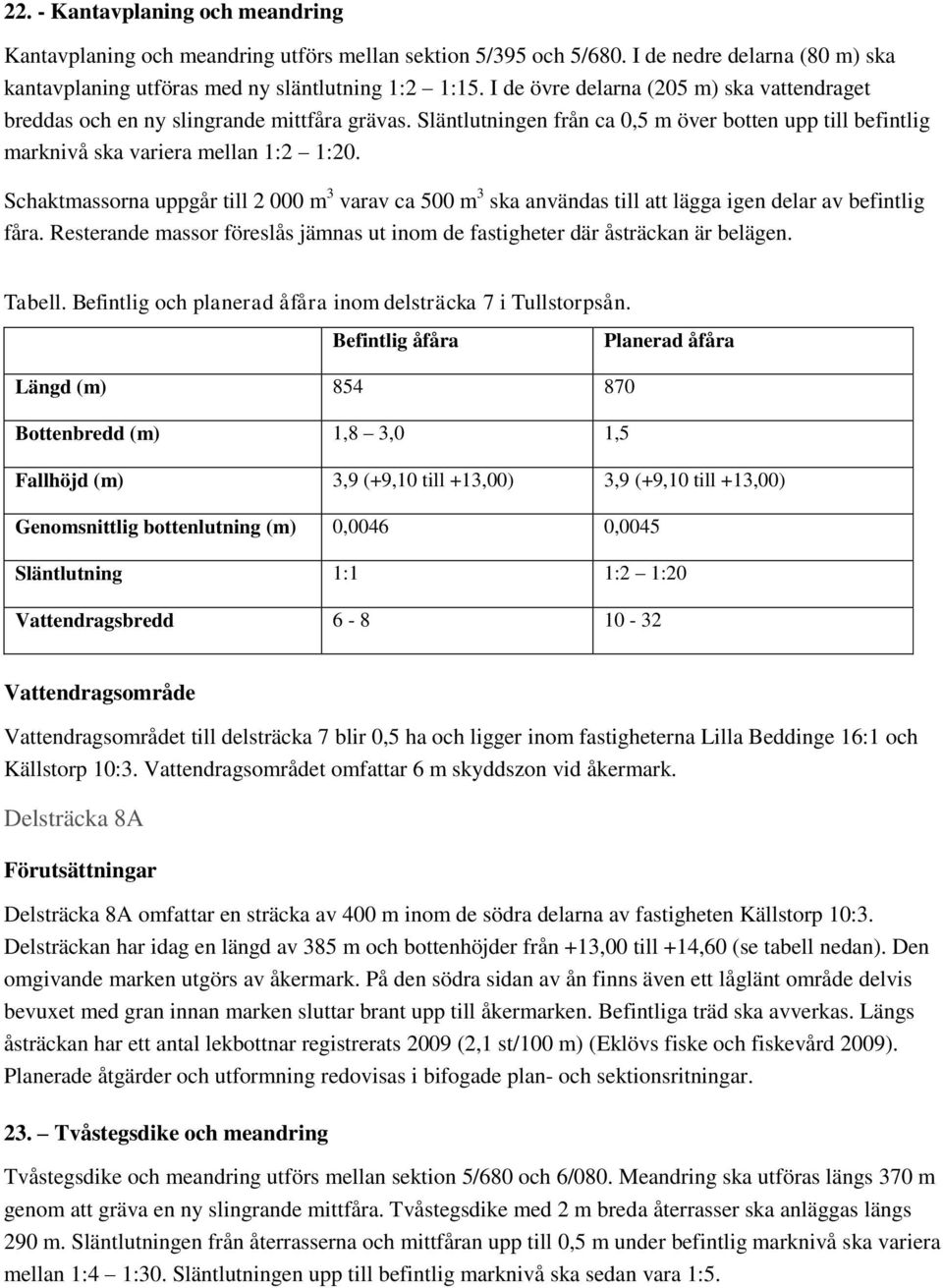

10 22. - Kantavplaning och meandring Kantavplaning och meandring utförs mellan sektion 5/395 och 5/680. I de nedre delarna (80 m) ska kantavplaning utföras med ny släntlutning 1:2 1:15. I de övre delarna (205 m) ska vattendraget breddas och en ny slingrande mittfåra grävas. Släntlutningen från ca 0,5 m över botten upp till befintlig marknivå ska variera mellan 1:2 1:20. Schaktmassorna uppgår till m 3 varav ca 500 m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom de fastigheter där åsträckan är belägen. Tabell. Befintlig och planerad åfåra inom delsträcka 7 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 1,8 3,0 1,5 Fallhöjd (m) 3,9 (+9,10 till +13,00) 3,9 (+9,10 till +13,00) Genomsnittlig bottenlutning (m) 0,0046 0,0045 Släntlutning 1:1 1:2 1:20 Vattendragsbredd Vattendragsområde Vattendragsområdet till delsträcka 7 blir 0,5 ha och ligger inom fastigheterna Lilla Beddinge 16:1 och Källstorp 10:3. Vattendragsområdet omfattar 6 m skyddszon vid åkermark. Delsträcka 8A Förutsättningar Delsträcka 8A omfattar en sträcka av 400 m inom de södra delarna av fastigheten Källstorp 10:3. Delsträckan har idag en längd av 385 m och bottenhöjder från +13,00 till +14,60 (se tabell nedan). Den omgivande marken utgörs av åkermark. På den södra sidan av ån finns även ett låglänt område delvis bevuxet med gran innan marken sluttar brant upp till åkermarken. Befintliga träd ska avverkas. Längs åsträckan har ett antal lekbottnar registrerats 2009 (2,1 st/100 m) (Eklövs fiske och fiskevård 2009). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 23. Tvåstegsdike och meandring Tvåstegsdike och meandring utförs mellan sektion 5/680 och 6/080. Meandring ska utföras längs 370 m genom att gräva en ny slingrande mittfåra. Tvåstegsdike med 2 m breda återrasser ska anläggas längs 290 m. Släntlutningen från återrasserna och mittfåran upp till 0,5 m under befintlig marknivå ska variera mellan 1:4 1:30. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5.

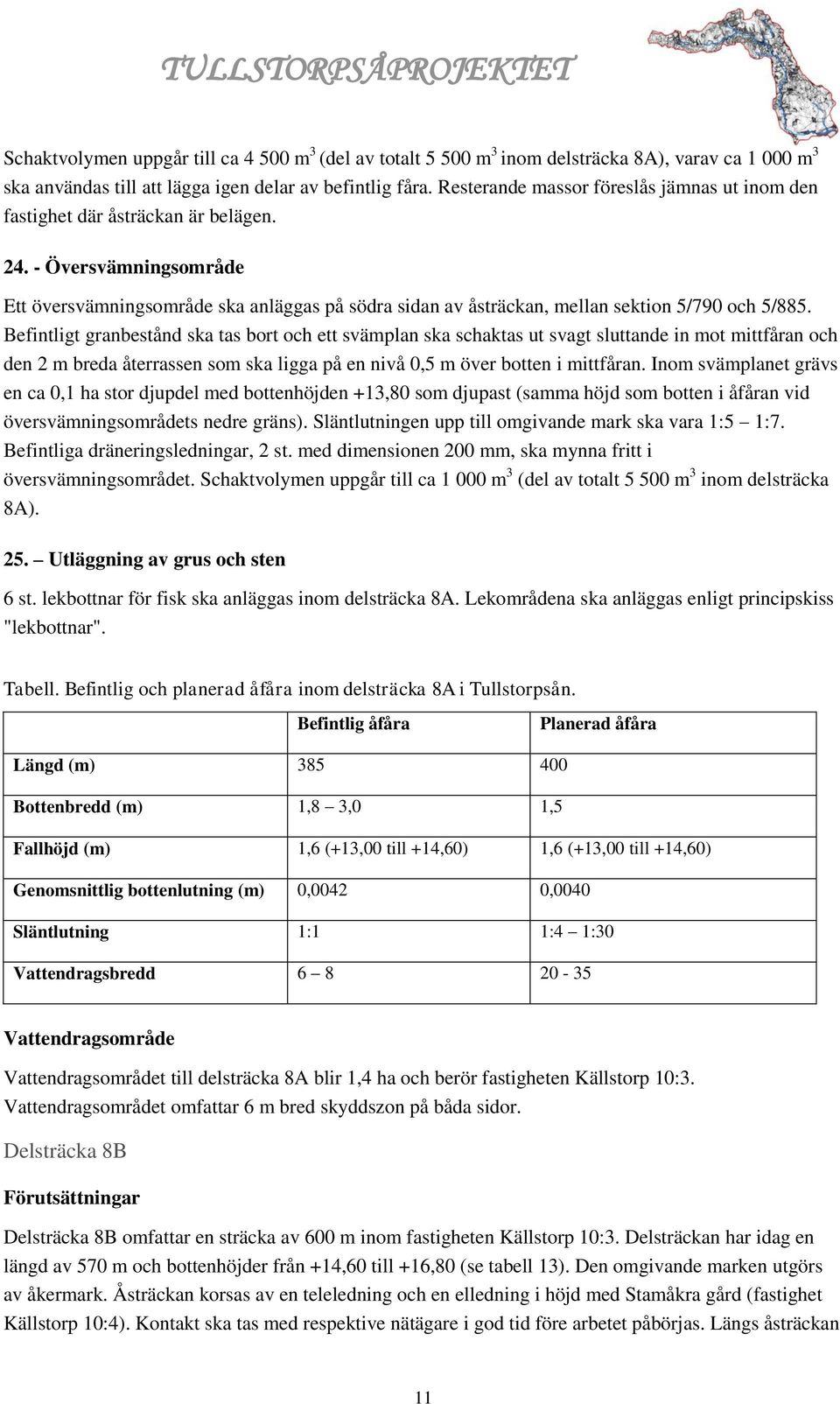

11 TULLSTORPSÅPROJEKTET Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 8A), varav ca m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom den fastighet där åsträckan är belägen Översvämningsområde Ett översvämningsområde ska anläggas på södra sidan av åsträckan, mellan sektion 5/790 och 5/885. Befintligt granbestånd ska tas bort och ett svämplan ska schaktas ut svagt sluttande in mot mittfåran och den 2 m breda återrassen som ska ligga på en nivå 0,5 m över botten i mittfåran. Inom svämplanet grävs en ca 0,1 ha stor djupdel med bottenhöjden +13,80 som djupast (samma höjd som botten i åfåran vid översvämningsområdets nedre gräns). Släntlutningen upp till omgivande mark ska vara 1:5 1:7. Befintliga dräneringsledningar, 2 st. med dimensionen 200 mm, ska mynna fritt i översvämningsområdet. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 8A). 25. Utläggning av grus och sten 6 st. lekbottnar för fisk ska anläggas inom delsträcka 8A. Lekområdena ska anläggas enligt principskiss "lekbottnar". Tabell. Befintlig och planerad åfåra inom delsträcka 8A i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 1,8 3,0 1,5 Fallhöjd (m) 1,6 (+13,00 till +14,60) 1,6 (+13,00 till +14,60) Genomsnittlig bottenlutning (m) 0,0042 0,0040 Släntlutning 1:1 1:4 1:30 Vattendragsbredd Vattendragsområde Vattendragsområdet till delsträcka 8A blir 1,4 ha och berör fastigheten Källstorp 10:3. Vattendragsområdet omfattar 6 m bred skyddszon på båda sidor. Delsträcka 8B Förutsättningar Delsträcka 8B omfattar en sträcka av 600 m inom fastigheten Källstorp 10:3. Delsträckan har idag en längd av 570 m och bottenhöjder från +14,60 till +16,80 (se tabell 13). Den omgivande marken utgörs av åkermark. Åsträckan korsas av en teleledning och en elledning i höjd med Stamåkra gård (fastighet Källstorp 10:4). Kontakt ska tas med respektive nätägare i god tid före arbetet påbörjas. Längs åsträckan 11

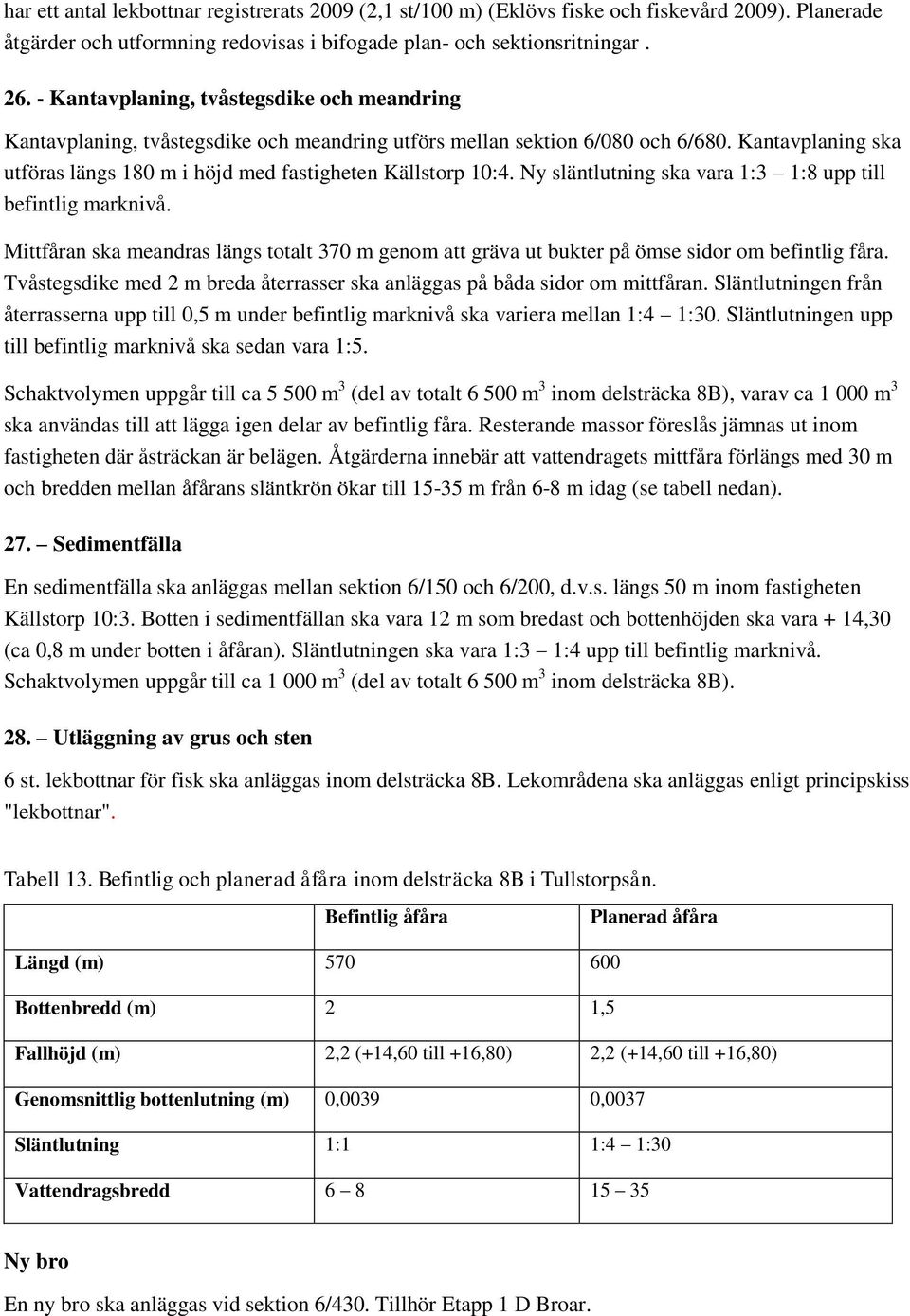

12 har ett antal lekbottnar registrerats 2009 (2,1 st/100 m) (Eklövs fiske och fiskevård 2009). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar Kantavplaning, tvåstegsdike och meandring Kantavplaning, tvåstegsdike och meandring utförs mellan sektion 6/080 och 6/680. Kantavplaning ska utföras längs 180 m i höjd med fastigheten Källstorp 10:4. Ny släntlutning ska vara 1:3 1:8 upp till befintlig marknivå. Mittfåran ska meandras längs totalt 370 m genom att gräva ut bukter på ömse sidor om befintlig fåra. Tvåstegsdike med 2 m breda återrasser ska anläggas på båda sidor om mittfåran. Släntlutningen från återrasserna upp till 0,5 m under befintlig marknivå ska variera mellan 1:4 1:30. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 8B), varav ca m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom fastigheten där åsträckan är belägen. Åtgärderna innebär att vattendragets mittfåra förlängs med 30 m och bredden mellan åfårans släntkrön ökar till m från 6-8 m idag (se tabell nedan). 27. Sedimentfälla En sedimentfälla ska anläggas mellan sektion 6/150 och 6/200, d.v.s. längs 50 m inom fastigheten Källstorp 10:3. Botten i sedimentfällan ska vara 12 m som bredast och bottenhöjden ska vara + 14,30 (ca 0,8 m under botten i åfåran). Släntlutningen ska vara 1:3 1:4 upp till befintlig marknivå. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 8B). 28. Utläggning av grus och sten 6 st. lekbottnar för fisk ska anläggas inom delsträcka 8B. Lekområdena ska anläggas enligt principskiss "lekbottnar". Tabell 13. Befintlig och planerad åfåra inom delsträcka 8B i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2 1,5 Fallhöjd (m) 2,2 (+14,60 till +16,80) 2,2 (+14,60 till +16,80) Genomsnittlig bottenlutning (m) 0,0039 0,0037 Släntlutning 1:1 1:4 1:30 Vattendragsbredd Ny bro En ny bro ska anläggas vid sektion 6/430. Tillhör Etapp 1 D Broar.

13 TULLSTORPSÅPROJEKTET Vattendragsområde Vattendragsområdet till delsträcka 8B blir 1,8 ha och berör fastigheten Källstorp 10:3. Vattendragsområdet omfattar 6 m bred skyddszon på båda sidor. Delsträcka 9 Förutsättningar Delsträcka 9 omfattar en sträcka av 565 m inom fastigheten Källstorp 10:3 söder om väg 667 i Källstorp. Delsträckan har idag en längd av 530 m och bottenhöjder från +16,80 till +20,20 (se tabell 14). Den omgivande marken utgörs av åkermark. Åfåran korsas av ledningar för el, tele och vatten som ska bevaras vid delsträckans övre gräns. Längs åsträckan har ett antal lekplatser registrerats 2009 (1,7 st/100 m) (Eklövs fiske och fiskevård 2009). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 29. Tvåstegsdike och meandring Tvåstegsdike och meandring utförs mellan sektion 6/680 och 7/245. Meandring ska utföras längs hela sträckan (565 m) genom att gräva en ny slingrande mittfåra. Tvåstegsdike ska anläggas längs 350 m med 2 m breda återasser på båda sidor om mittfåran. Släntlutningen från återrasserna och mittfåran upp till 0,5 m under befintlig marknivå ska variera mellan 1:4 1:30. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5. Den totala schaktvolymen uppgår till m 3, varav ca m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom den fastighet där åsträckan är belägen. Föreslagna åtgärder innebär att vattendragets mittfåra förlängs med 35 m och bredden mellan åfårans släntkrön ökar till m från 7-9 m idag (se tabell nedan). 30. Utläggning av grus och sten 9 st. lekbottnar för fisk ska anläggas inom delsträcka 9. Lekområdena ska anläggas enligt principskiss "lekbottnar". Tabell. Befintlig och planerad åfåra inom delsträcka 9 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2-3 1,5 2 Fallhöjd (m) 3,4 (+16,80 till +20,20) 3,4 (+16,80 till +20,20) Genomsnittlig bottenlutning (m) 0,0064 0,0060 Släntlutning 1:1 1:4 1:30 Vattendragsbredd

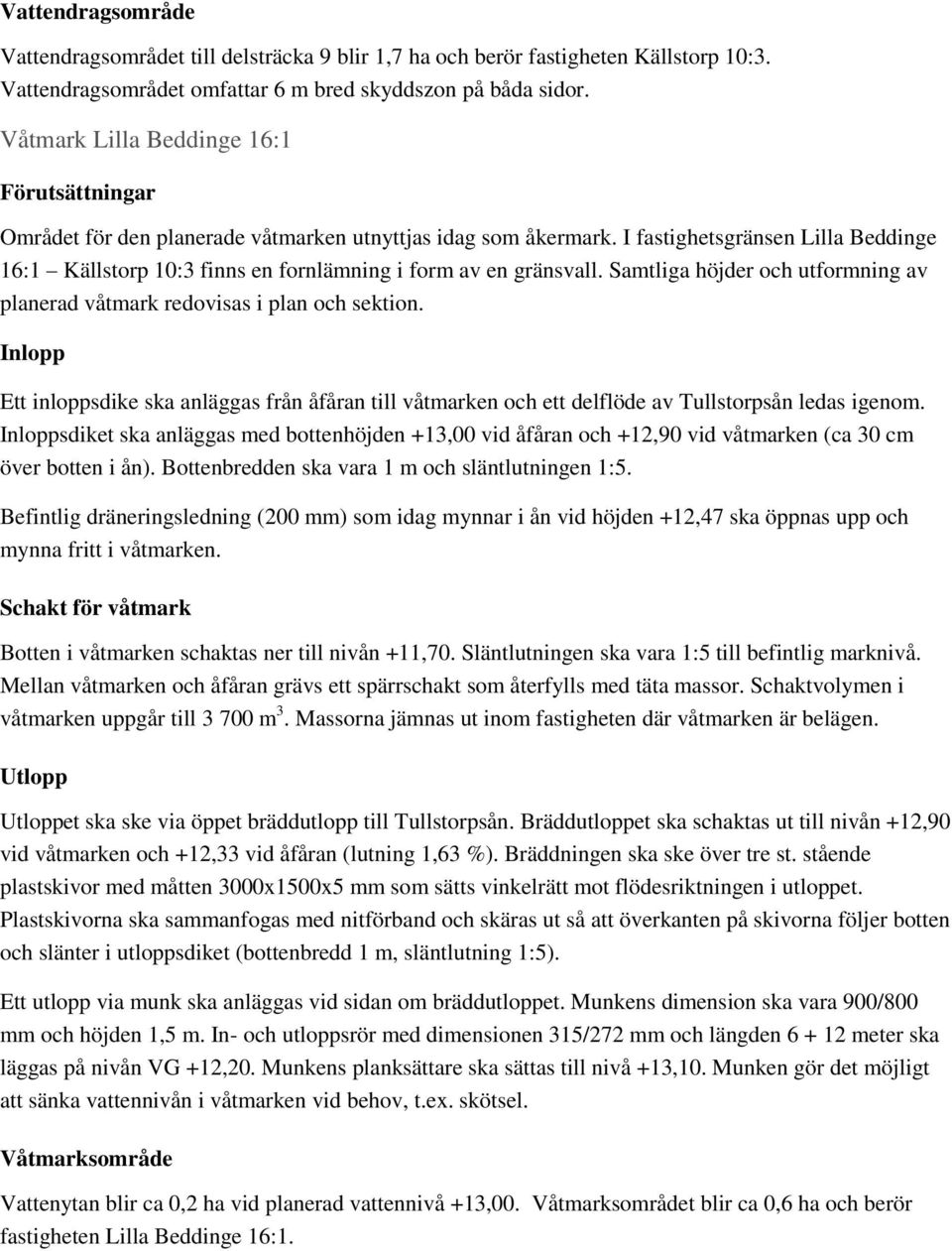

14 Vattendragsområde Vattendragsområdet till delsträcka 9 blir 1,7 ha och berör fastigheten Källstorp 10:3. Vattendragsområdet omfattar 6 m bred skyddszon på båda sidor. Våtmark Lilla Beddinge 16:1 Förutsättningar Området för den planerade våtmarken utnyttjas idag som åkermark. I fastighetsgränsen Lilla Beddinge 16:1 Källstorp 10:3 finns en fornlämning i form av en gränsvall. Samtliga höjder och utformning av planerad våtmark redovisas i plan och sektion. Inlopp Ett inloppsdike ska anläggas från åfåran till våtmarken och ett delflöde av Tullstorpsån ledas igenom. Inloppsdiket ska anläggas med bottenhöjden +13,00 vid åfåran och +12,90 vid våtmarken (ca 30 cm över botten i ån). Bottenbredden ska vara 1 m och släntlutningen 1:5. Befintlig dräneringsledning (200 mm) som idag mynnar i ån vid höjden +12,47 ska öppnas upp och mynna fritt i våtmarken. Schakt för våtmark Botten i våtmarken schaktas ner till nivån +11,70. Släntlutningen ska vara 1:5 till befintlig marknivå. Mellan våtmarken och åfåran grävs ett spärrschakt som återfylls med täta massor. Schaktvolymen i våtmarken uppgår till m 3. Massorna jämnas ut inom fastigheten där våtmarken är belägen. Utlopp Utloppet ska ske via öppet bräddutlopp till Tullstorpsån. Bräddutloppet ska schaktas ut till nivån +12,90 vid våtmarken och +12,33 vid åfåran (lutning 1,63 %). Bräddningen ska ske över tre st. stående plastskivor med måtten 3000x1500x5 mm som sätts vinkelrätt mot flödesriktningen i utloppet. Plastskivorna ska sammanfogas med nitförband och skäras ut så att överkanten på skivorna följer botten och slänter i utloppsdiket (bottenbredd 1 m, släntlutning 1:5). Ett utlopp via munk ska anläggas vid sidan om bräddutloppet. Munkens dimension ska vara 900/800 mm och höjden 1,5 m. In- och utloppsrör med dimensionen 315/272 mm och längden meter ska läggas på nivån VG +12,20. Munkens planksättare ska sättas till nivå +13,10. Munken gör det möjligt att sänka vattennivån i våtmarken vid behov, t.ex. skötsel. Våtmarksområde Vattenytan blir ca 0,2 ha vid planerad vattennivå +13,00. Våtmarksområdet blir ca 0,6 ha och berör fastigheten Lilla Beddinge 16:1.

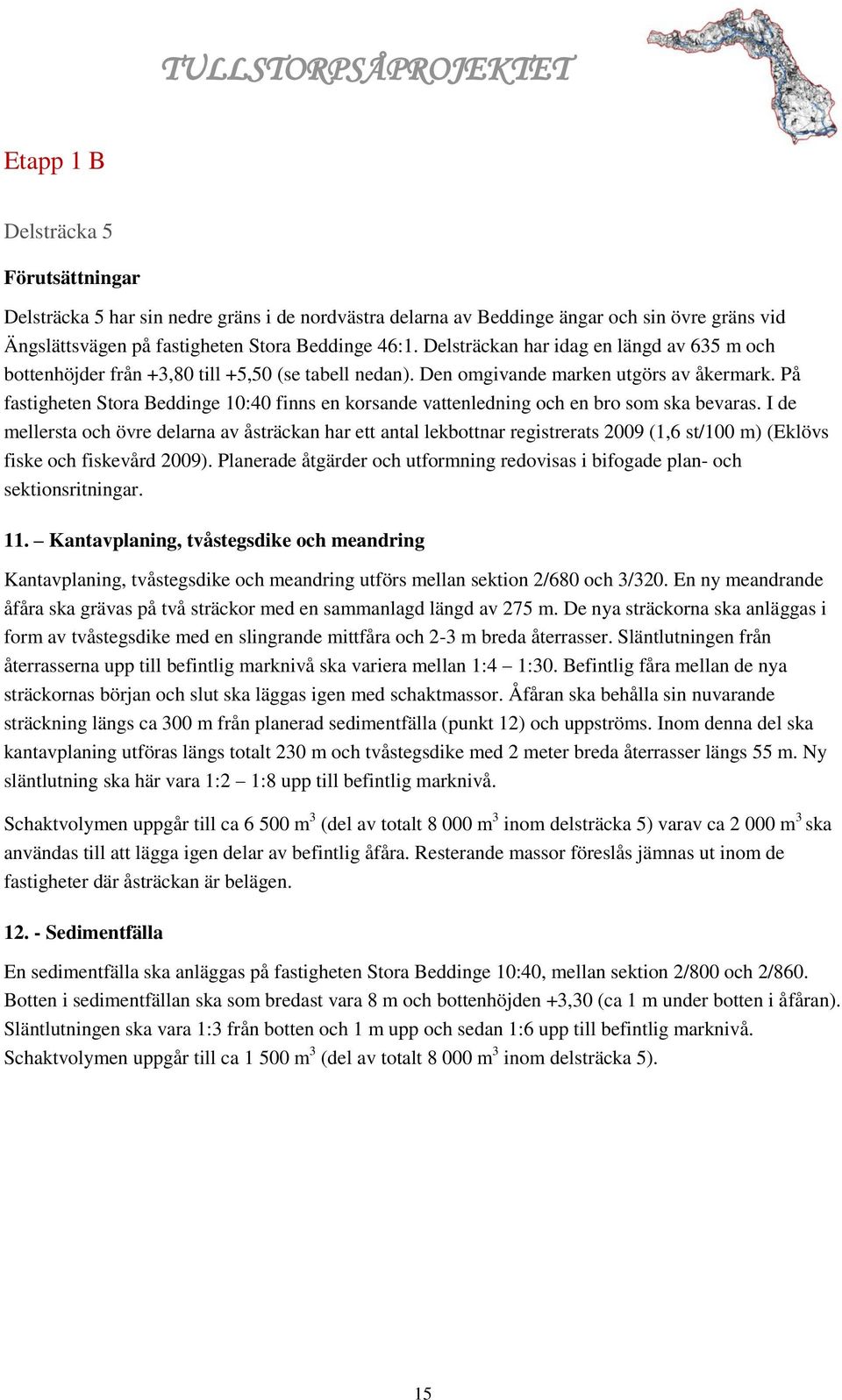

15 TULLSTORPSÅPROJEKTET Etapp 1 B Delsträcka 5 Förutsättningar Delsträcka 5 har sin nedre gräns i de nordvästra delarna av Beddinge ängar och sin övre gräns vid Ängslättsvägen på fastigheten Stora Beddinge 46:1. Delsträckan har idag en längd av 635 m och bottenhöjder från +3,80 till +5,50 (se tabell nedan). Den omgivande marken utgörs av åkermark. På fastigheten Stora Beddinge 10:40 finns en korsande vattenledning och en bro som ska bevaras. I de mellersta och övre delarna av åsträckan har ett antal lekbottnar registrerats 2009 (1,6 st/100 m) (Eklövs fiske och fiskevård 2009). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 11. Kantavplaning, tvåstegsdike och meandring Kantavplaning, tvåstegsdike och meandring utförs mellan sektion 2/680 och 3/320. En ny meandrande åfåra ska grävas på två sträckor med en sammanlagd längd av 275 m. De nya sträckorna ska anläggas i form av tvåstegsdike med en slingrande mittfåra och 2-3 m breda återrasser. Släntlutningen från återrasserna upp till befintlig marknivå ska variera mellan 1:4 1:30. Befintlig fåra mellan de nya sträckornas början och slut ska läggas igen med schaktmassor. Åfåran ska behålla sin nuvarande sträckning längs ca 300 m från planerad sedimentfälla (punkt 12) och uppströms. Inom denna del ska kantavplaning utföras längs totalt 230 m och tvåstegsdike med 2 meter breda återrasser längs 55 m. Ny släntlutning ska här vara 1:2 1:8 upp till befintlig marknivå. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 5) varav ca m 3 ska användas till att lägga igen delar av befintlig åfåra. Resterande massor föreslås jämnas ut inom de fastigheter där åsträckan är belägen Sedimentfälla En sedimentfälla ska anläggas på fastigheten Stora Beddinge 10:40, mellan sektion 2/800 och 2/860. Botten i sedimentfällan ska som bredast vara 8 m och bottenhöjden +3,30 (ca 1 m under botten i åfåran). Släntlutningen ska vara 1:3 från botten och 1 m upp och sedan 1:6 upp till befintlig marknivå. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 5). 15

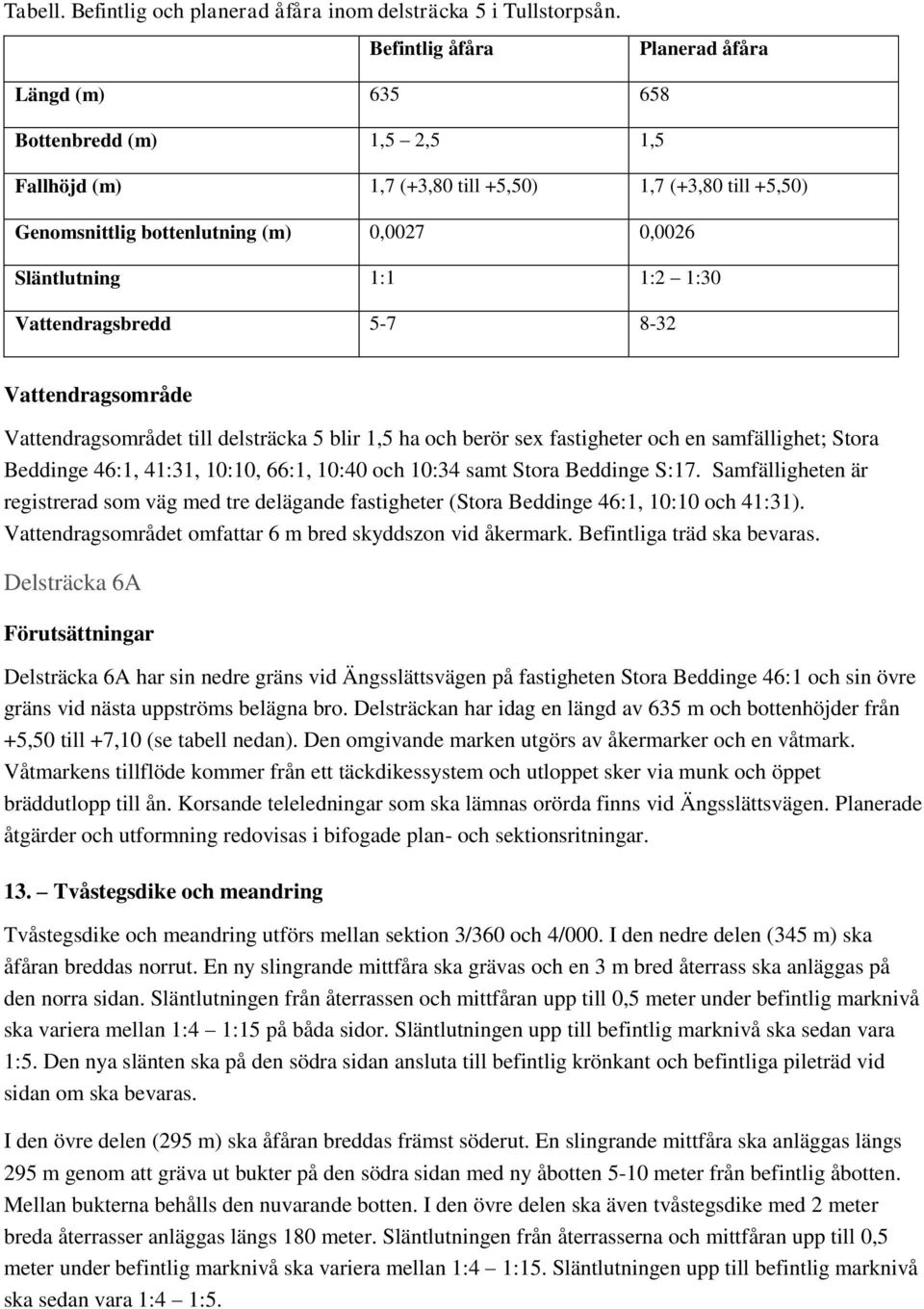

16 Tabell. Befintlig och planerad åfåra inom delsträcka 5 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 1,5 2,5 1,5 Fallhöjd (m) 1,7 (+3,80 till +5,50) 1,7 (+3,80 till +5,50) Genomsnittlig bottenlutning (m) 0,0027 0,0026 Släntlutning 1:1 1:2 1:30 Vattendragsbredd Vattendragsområde Vattendragsområdet till delsträcka 5 blir 1,5 ha och berör sex fastigheter och en samfällighet; Stora Beddinge 46:1, 41:31, 10:10, 66:1, 10:40 och 10:34 samt Stora Beddinge S:17. Samfälligheten är registrerad som väg med tre delägande fastigheter (Stora Beddinge 46:1, 10:10 och 41:31). Vattendragsområdet omfattar 6 m bred skyddszon vid åkermark. Befintliga träd ska bevaras. Delsträcka 6A Förutsättningar Delsträcka 6A har sin nedre gräns vid Ängsslättsvägen på fastigheten Stora Beddinge 46:1 och sin övre gräns vid nästa uppströms belägna bro. Delsträckan har idag en längd av 635 m och bottenhöjder från +5,50 till +7,10 (se tabell nedan). Den omgivande marken utgörs av åkermarker och en våtmark. Våtmarkens tillflöde kommer från ett täckdikessystem och utloppet sker via munk och öppet bräddutlopp till ån. Korsande teleledningar som ska lämnas orörda finns vid Ängsslättsvägen. Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 13. Tvåstegsdike och meandring Tvåstegsdike och meandring utförs mellan sektion 3/360 och 4/000. I den nedre delen (345 m) ska åfåran breddas norrut. En ny slingrande mittfåra ska grävas och en 3 m bred återrass ska anläggas på den norra sidan. Släntlutningen från återrassen och mittfåran upp till 0,5 meter under befintlig marknivå ska variera mellan 1:4 1:15 på båda sidor. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5. Den nya slänten ska på den södra sidan ansluta till befintlig krönkant och befintliga pileträd vid sidan om ska bevaras. I den övre delen (295 m) ska åfåran breddas främst söderut. En slingrande mittfåra ska anläggas längs 295 m genom att gräva ut bukter på den södra sidan med ny åbotten 5-10 meter från befintlig åbotten. Mellan bukterna behålls den nuvarande botten. I den övre delen ska även tvåstegsdike med 2 meter breda återrasser anläggas längs 180 meter. Släntlutningen från återrasserna och mittfåran upp till 0,5 meter under befintlig marknivå ska variera mellan 1:4 1:15. Släntlutningen upp till befintlig marknivå ska sedan vara 1:4 1:5.

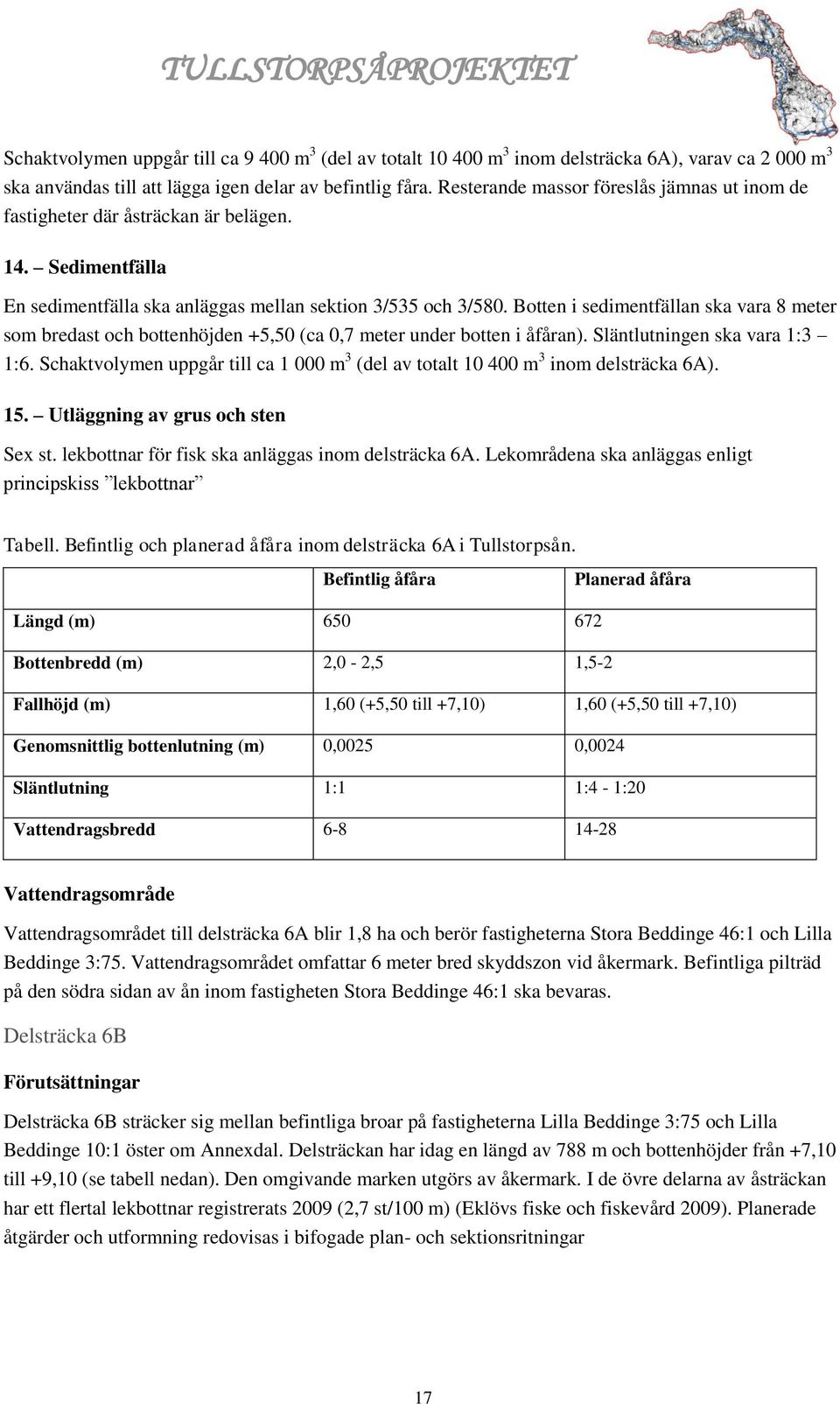

17 TULLSTORPSÅPROJEKTET Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 6A), varav ca m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom de fastigheter där åsträckan är belägen. 14. Sedimentfälla En sedimentfälla ska anläggas mellan sektion 3/535 och 3/580. Botten i sedimentfällan ska vara 8 meter som bredast och bottenhöjden +5,50 (ca 0,7 meter under botten i åfåran). Släntlutningen ska vara 1:3 1:6. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 6A). 15. Utläggning av grus och sten Sex st. lekbottnar för fisk ska anläggas inom delsträcka 6A. Lekområdena ska anläggas enligt principskiss lekbottnar Tabell. Befintlig och planerad åfåra inom delsträcka 6A i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2,0-2,5 1,5-2 Fallhöjd (m) 1,60 (+5,50 till +7,10) 1,60 (+5,50 till +7,10) Genomsnittlig bottenlutning (m) 0,0025 0,0024 Släntlutning 1:1 1:4-1:20 Vattendragsbredd Vattendragsområde Vattendragsområdet till delsträcka 6A blir 1,8 ha och berör fastigheterna Stora Beddinge 46:1 och Lilla Beddinge 3:75. Vattendragsområdet omfattar 6 meter bred skyddszon vid åkermark. Befintliga pilträd på den södra sidan av ån inom fastigheten Stora Beddinge 46:1 ska bevaras. Delsträcka 6B Förutsättningar Delsträcka 6B sträcker sig mellan befintliga broar på fastigheterna Lilla Beddinge 3:75 och Lilla Beddinge 10:1 öster om Annexdal. Delsträckan har idag en längd av 788 m och bottenhöjder från +7,10 till +9,10 (se tabell nedan). Den omgivande marken utgörs av åkermark. I de övre delarna av åsträckan har ett flertal lekbottnar registrerats 2009 (2,7 st/100 m) (Eklövs fiske och fiskevård 2009). Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar 17

18 16. Utrivning av befintlig bro och anläggning av ny fribärande bro Befintlig betongbro som utgör delsträckans nedre gräns är i dåligt skick och ska ersättas med en ny. Tillhör Etapp 1 D Broar. 17. Kantavplaning, tvåstegsdike och meandring Kantavplaning, tvåstegsdike och meandring utförs mellan sektion 4/025 och 4/635. Kantavplaning ska utföras längs 160 m längst nedströms. Ny släntlutning ska vara 1:6. Justering av åfårans botten görs på ett kortare avsnitt ca 50 m där åfåran kröker. Tvåstegsdike med 3 m bred återrass på den norra sidan ska anläggas på en sträcka av 525 m. Längs ca 400 m av denna sträcka ska mittfåran meandras genom att gräva ut bukter på den norra sidan med ny åbotten 4-6 m från befintlig åbotten. Mellan bukterna behålls den nuvarande botten. Släntlutningen från återrassen och mittfåran upp till 0,5 m under befintlig marknivå ska variera mellan 1:4 1:15. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5. Schaktmassorna uppgår till ca m 3 (del av totalt m3 inom delsträcka 6B), varav ca m 3 ska användas till att lägga igen delar av befintlig fåra. Resterande massor föreslås jämnas ut inom de fastigheter där åsträckan är belägen. Åtgärderna innebär att vattendragets mittfåra förlängs med 12 m inom delsträcka 6B och bredden mellan åfårans släntkrön ökar till m från 6-8 m idag (se tabell 10). 18. Sedimentfälla En sedimentfälla ska anläggas på fastigheten Lilla Beddinge 3:75, mellan sektion 4/185 och 4/235. Botten i sedimentfällan ska vara 8 m som bredast och bottenhöjden ska vara +6,50 (ca 1 m under botten i åfåran). Släntlutningen ska vara 1:3 1:8. Schaktvolymen uppgår till ca m 3 (del av totalt m 3 inom delsträcka 6B). Tabell. Befintlig och planerad åfåra inom delsträcka 6B i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 1,8-2,4 1,5-2 Fallhöjd (m) 2,0 (+7,10 till +9,10) 2,0 (+7,10 till +9,10) Genomsnittlig bottenlutning (m) 0,0025 0,0025 Släntlutning 1:1 1:4-1:10 Vattendragsbredd

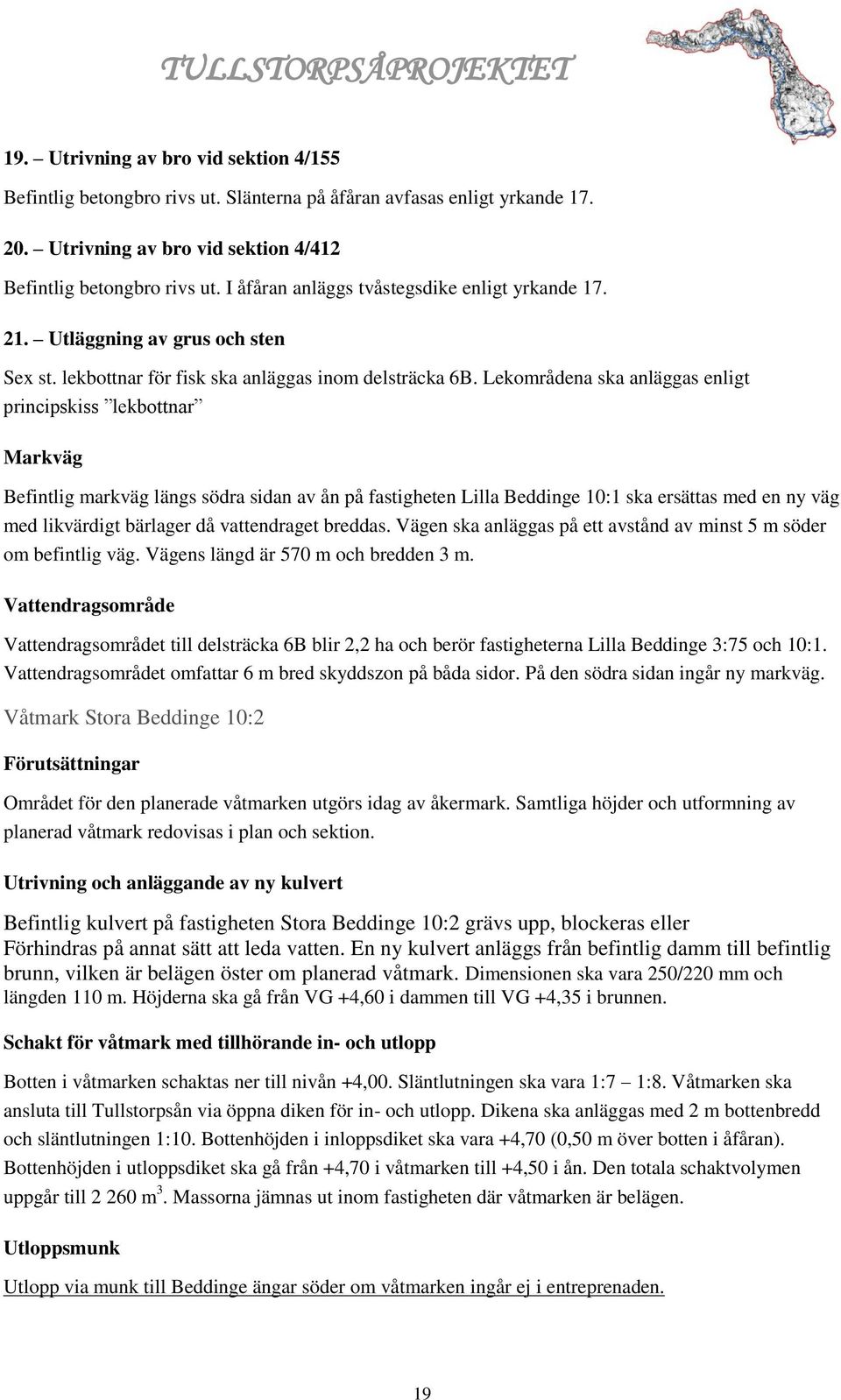

19 TULLSTORPSÅPROJEKTET 19. Utrivning av bro vid sektion 4/155 Befintlig betongbro rivs ut. Slänterna på åfåran avfasas enligt yrkande Utrivning av bro vid sektion 4/412 Befintlig betongbro rivs ut. I åfåran anläggs tvåstegsdike enligt yrkande Utläggning av grus och sten Sex st. lekbottnar för fisk ska anläggas inom delsträcka 6B. Lekområdena ska anläggas enligt principskiss lekbottnar Markväg Befintlig markväg längs södra sidan av ån på fastigheten Lilla Beddinge 10:1 ska ersättas med en ny väg med likvärdigt bärlager då vattendraget breddas. Vägen ska anläggas på ett avstånd av minst 5 m söder om befintlig väg. Vägens längd är 570 m och bredden 3 m. Vattendragsområde Vattendragsområdet till delsträcka 6B blir 2,2 ha och berör fastigheterna Lilla Beddinge 3:75 och 10:1. Vattendragsområdet omfattar 6 m bred skyddszon på båda sidor. På den södra sidan ingår ny markväg. Våtmark Stora Beddinge 10:2 Förutsättningar Området för den planerade våtmarken utgörs idag av åkermark. Samtliga höjder och utformning av planerad våtmark redovisas i plan och sektion. Utrivning och anläggande av ny kulvert Befintlig kulvert på fastigheten Stora Beddinge 10:2 grävs upp, blockeras eller Förhindras på annat sätt att leda vatten. En ny kulvert anläggs från befintlig damm till befintlig brunn, vilken är belägen öster om planerad våtmark. Dimensionen ska vara 250/220 mm och längden 110 m. Höjderna ska gå från VG +4,60 i dammen till VG +4,35 i brunnen. Schakt för våtmark med tillhörande in- och utlopp Botten i våtmarken schaktas ner till nivån +4,00. Släntlutningen ska vara 1:7 1:8. Våtmarken ska ansluta till Tullstorpsån via öppna diken för in- och utlopp. Dikena ska anläggas med 2 m bottenbredd och släntlutningen 1:10. Bottenhöjden i inloppsdiket ska vara +4,70 (0,50 m över botten i åfåran). Bottenhöjden i utloppsdiket ska gå från +4,70 i våtmarken till +4,50 i ån. Den totala schaktvolymen uppgår till m 3. Massorna jämnas ut inom fastigheten där våtmarken är belägen. Utloppsmunk Utlopp via munk till Beddinge ängar söder om våtmarken ingår ej i entreprenaden. 19

20 Våtmarksområde Vattenyta blir ca 0,2 ha vid planerad vattennivå +4,80. Våtmarksområdet blir 0,5 ha och berör fastigheten Stora Beddinge 10:2. Etapp 1 C Delsträcka 2 Förutsättningar Delsträcka 2 har sin nedre gräns vid fastighetsgränsen Stora Beddinge 7:9 Stora Beddinge 24:20 och sin övre gräns vid Ängarödsbron. Delsträckan har idag en längd av 475 m och bottenhöjder från +0,00 till +1,00 (se tabell nedan). Den omgivande marken utgörs av betesmark. Närliggande fornlämningar som ej berörs finns både norr och söder om åsträckan. I de övre delarna har ett antal lekbottnar registrerats vintern 2009 (2,0 st/100 m) (Eklövs fiske och fiskevård 2009). Föreslagna åtgärder och utformning redovisas i bifogade plan- och sektionsritningar Återställning av bro vid sektion 0/745 Befintligt brofundament ska lyftas på plats och kringfyllas med makadam. Åfårans slänter ska erosionsskyddas med natursten mm till minst 3 m utanför konstruktionen upp till åfårans krönkant Kantavplaning och meandring Kantavplaning och meandring utförs mellan sektion 0/770 och 1/200. En ny meandrande åfåra ska grävas på tre sträckor med en sammanlagd längd av 300 m. Befintlig fåra mellan varje ny sträckas början och slut ska läggas igen med schaktmassor. Kantavplaning i befintlig fåra utförs längs totalt 130 m. Släntlutningen på åsträckan ska vara 1:3-1:7 från en nivå 0,5 m över botten upp till befintlig marknivå. Total schaktvolym är m 3 varav ca m 3 ska användas till att lägga igen delar av befintlig åfåra. Resterande massor jämnas ut i ett tidigare grustag på fastigheten ca m söder om ån. Detta ska ske under antikvarisk kontroll då området utgörs av ett fornlämningsområde.

21 TULLSTORPSÅPROJEKTET Tabell. Befintlig och planerad åfåra inom delsträcka 2 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2-2,5 1,5 Fallhöjd (m) 1,0 (0,00 till +1,00) 1,0 (0,00 till +1,00) Genomsnittlig bottenlutning (m) 0,0021 0,0020 Släntlutning 1:1 1:3-1:7 Vattendragets bredd Anslutande av befintligt dike med ny rörledning Två öppna diken ansluter norrifrån på delsträcka 2. Det västra diket har en bottenlutning på 0,8 % från mynningen på nivå +1,07 till en punkt 80 m uppströms. Detta dike mynnar utan förändring i planerad åfåra. Det östra diket som går i fastighetsgränsen Stora Beddinge 32:18 32:21 har en bottenlutning på 0,8 % från mynningen på nivå +0,85 till en punkt 105 m uppströms. Åfåran vid mynningen av det östra diket planeras att läggas igen och ersättas av en ny sträcka längre söderut enligt punkt 2. Det östra diket ska ansluta till den nya sträckan via rör med dimensionen 300/338 mm PE och längden 12 m. Röret ska läggas med minst 0,8 % lutning och mynna fritt i planerad åfåra. In- och utlopp ska erosions skyddas med natursten och överfyllnaden på röret ska vara minst 0,60 m över rörets hjässa. Vattendragsområde Vattendragsområdet till delsträcka 2 blir 0,4 ha och berör fastigheten Stora Beddinge 7:9. Delsträcka 3 Förutsättningar Delsträcka 3 har sin nedre gräns vid Ängarödsbron där ån passerar genom två trummor med dimensionen 2000 mm. Sträckans övre gräns är vid väg 711. Delsträckan har idag en längd av 480 m och bottenhöjder från +1,00 till +1,50 (se tabell nedan). Den omgivande marken utgörs av åkermark, betesmark och övrig mark (tomtmark). I anslutning till Ängarödsbron finns ledningar för el, tele och VA samt en automatisk flödesmätare och provtagningsstation som ska bevaras. En elledning ( volt) korsar ån ca 250 m öster om väg 711. Ett större dike (Tullstorpsbiflödet) som avvattnar ett område på ca 10 km 2 ansluter norrifrån vid sektion 1/500. Diket mynnar på nivån +1,50 och har en bottenlutning på 0,9 % till närmast uppströms belägna trumma (1200 mm), 245 m uppströms i diket. Föreslagna åtgärder och utformning redovisas i bifogade plan- och sektionsritningar. 21

22 4. - Kantavplaning, tvåstegsdike och meandring Kantavplaning, tvåstegsdike och meandring utförs mellan sektion 1/220 och 1/700. En ny meandrande åfåra ska grävas på två sträckor med en sammanlagd längd av 370 m. De nya sträckorna ska anläggas i form av tvåstegsdike med en slingrande mittfåra och 2-3 meter breda återrasser. Släntlutningen från återasserna upp till 0,5 m under befintlig marknivå ska variera mellan 1:4 1:10. Släntlutningen upp till befintlig marknivå ska sedan vara 1:5. Befintlig fåra mellan de nya sträckornas början och slut ska läggas igen med schaktmassor. Kantavplaning i befintlig fåra utförs längs totalt 110 m. Ny släntlutning ska vara 1:4 upp till befintlig marknivå. Total schaktvolym är m 3 varav ca m 3 ska användas till att lägga igen delar av befintlig åfåra. Resterande massor föreslås jämnas ut inom de fastigheter där åsträckan är belägen. Tabell. Befintlig och planerad åfåra inom delsträcka 3 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2-2,5 1,5 Fallhöjd (m) 0,5 (+1,00 till +1,50) 0,5 (+1,00 till +1,50) Genomsnittlig bottenlutning (m) 0,0011 0,0010 Släntlutning 1:1 1:4-1:10 Vattendragets bredd Utläggning av grus och sten Tre st. lekbottnar för fisk ska anläggas inom delsträcka 3, mellan sektion 1/260 och 1/450. Lekområdena ska anläggas enligt principskiss lekbottnar 6. - Utrivning av bro vid sektion 1/505 Befintligt betongfundament till bro på fastigheten Stora Beddinge 46:1 rivs ut. Bron har rasat och slänterna på åfåran avfasas enligt punkt 4. Vattendragsområde Vattendragsområdet till delsträcka 3 blir 1,2 ha och berör 11 fastigheter: Stora Beddinge 14:1, 10:2, 10:21, 46:1, 5:37, 5:39, 5:43, 5:41, 5:33, 5:34 samt Stora Beddinge S:19. Vattendragsområdet omfattar 6 m bred skyddszon vid åkermark. Befintliga träd ska bevaras.

23 TULLSTORPSÅPROJEKTET Delsträcka 4 Förutsättningar Delsträcka 4 har sin nedre gräns vid väg 711 och sträcker sig över det kulturhistoriskt intressanta området Beddinge ängar. Området nyttjas idag till största delen som betesmark men har tidigare varit ängsmark och har ett av Skånes bäst bevarade ängavattningssystem. Delsträckan har en längd av 965 m och bottenhöjder från +1,50 till +3,80 (se tabell nedan). Åsträckan korsas av två teleledningar. Planerade åtgärder och utformning redovisas i bifogade plan- och sektionsritningar Kantavplaning Kantavplaning utförs mellan sektion 1/730 och 2/680, d.v.s. längs en sträcka av 950 m. Ny släntlutning ska vara 1:4-1:5. Total schaktvolym är m 3. Massorna ska i första hand jämnas ut inom fastigheten Stora Beddinge 58:3 i ett område söder om ån, mellan väg 711 och anslutande dike söderifrån. Tabell. Befintlig och planerad åfåra inom delsträcka 4 i Tullstorpsån. Befintlig åfåra Planerad åfåra Längd (m) Bottenbredd (m) 2,0 2,0 Fallhöjd (m) 2,3 (+1,50 till +3,80) 2,3 (+1,50 till +3,80) Genomsnittlig bottenlutning (m) 0,0024 0,0024 Släntlutning 1:1 1:4-1:5 Vattendragets bredd Omgrävning av anslutande dike Befintligt öppet dike ska grävas om från en punkt 30 m söder om anslutningen med åfåran till ny anslutningspunkt vid sektion 1/845. Befintligt dike läggs igen på en sträcka om 30 meter från sektion 1/ Utrivning av bro vid sektion 1/895 Befintligt betongfundament till bro rivs ut. Bron har rasat och slänterna på åfåran ska avfasas enligt punkt Utrivning av bro vid sektion 2/600 och anläggning av ny fribärande bro Befintligt betongfundament till bro rivs ut. Bron har rasat och ska ersättas med en ny fribärande bro. Tillhör Etapp 1 D broar 23

24 Vattendragsområde Vattendragsområdet till delsträcka 4 blir 1,3 ha och berör fastigheten Stora Beddinge 58:3. Etapp 1 D Broar Bro Stamåkra En ny bro ska anläggas vid sektion 6/430. Bron ska dimensioneras för 15 ton axeltryck. Bredden ska vara 6 m och den fribärande längden 10 m. Se princip nedan. Åsektion vid bro anpassas till uppströms och nedströms sektioner enligt ritningar minst 5 m utanför konstruktionen. Erosions skyddas med geotextil samt krossten överlagrat med natursten. 10 m Befintlig vattendragsbredd

25 TULLSTORPSÅPROJEKTET Bro Sånarp Befintlig betongbro ska utrivas. Bron har delvis rasat och ska ersättas med en ny fribärande bro. Bron ska dimensioneras för 15 ton axeltryck. Bredden ska vara 6 m och längden 10 m. Se princip nedan. Åsektion vid bro anpassas till uppströms och nedströms sektioner enligt ritningar minst 5 m utanför konstruktionen. Erosions skyddas med geotextil samt krossten överlagrat med natursten. 10 m Befintlig vattendragsbredd Bro Beddinge ängar Rester av befintlig bro ska utrivas. Bron har rasat och ska ersättas med en ny fribärande bro. Bron ska dimensioneras för 5 ton axeltryck. Bredden ska vara 5 m och längden 10 m. Åsektion vid bro anpassas till uppströms och nedströms sektioner enligt ritningar minst 5 m utanför konstruktionen. Erosions skyddas med geotextil samt krossten överlagrat med natursten. 25

26 Mängdförteckning Material bestående av munk med tillhörande rör samt plastskivor ingående i våtmark Lilla Beddinge 16:1, entreprenadetapp 1 A ombesörjs av beställaren och ska ej ingå i priset. Utlopp via munk från våtmark Stora Beddinge 10:2 till Beddinge ängar, entreprenadetapp 1 B ingår ej i uppdraget. ENHET ETAPP 1 A JORDSCHAKT m FYLLNING I ÅFÅRA (OSORTERAT) m NATURSTEN/NATURGRUS ton FYLLNING PÅ JORDBRUKSMARK (SORTERAT) m FYLLNING PÅ JORDBRUKSMARK (OSORTERAT) m AVBANING OCH ÅTERFÖRING AV MATJORD m GEOTEXTIL m ENHET ETAPP 1 B JORDSCHAKT m FYLLNING I ÅFÅRA (OSORTERAT) m NATURSTEN/NATURGRUS ton FYLLNING PÅ JORDBRUKSMARK (SORTERAT) m FYLLNING PÅ JORDBRUKSMARK (OSORTERAT) m AVBANING OCH ÅTERFÖRING AV MATJORD m UTRIVNING AV BROAR st 2 BÄRLAGER TYP 0-40 MM TILL MARKVÄG m GEOTEXTIL m RÖRLEDNING DIM 250/220 MM PE m 110 ENHET ETAPP 1 C JORDSCHAKT m FYLLNING I ÅFÅRA (OSORTERAT) m NATURSTEN/NATURGRUS ton 500 FYLLNING PÅ JORDBRUKSMARK (SORTERAT) m FYLLNING PÅ JORDBRUKSMARK (OSORTERAT) m AVBANING OCH ÅTERFÖRING AV MATJORD m UTRIVNING AV BROAR st 2 LAGNING AV BRO st 1 KROSSTEN ton 30 GEOTEXTIL m RÖRLEDNING DIM. 300/338 MM PE m 12 DAGVATTENLEDNING DIM 160 MM m 24 ENHET ETAPP 1 D UTRIVNING AV BROAR st 2 NY FRIBÄRANDE BRO st 3 KROSSTEN ton 90 NATURSTEN ton 90 GEOTEXTIL m 2 300

27 TULLSTORPSÅPROJEKTET 27
