RADA OUTLOOK. EN NY GENERATION BERÖRINGSFRIA ARMATURER.

Transkript

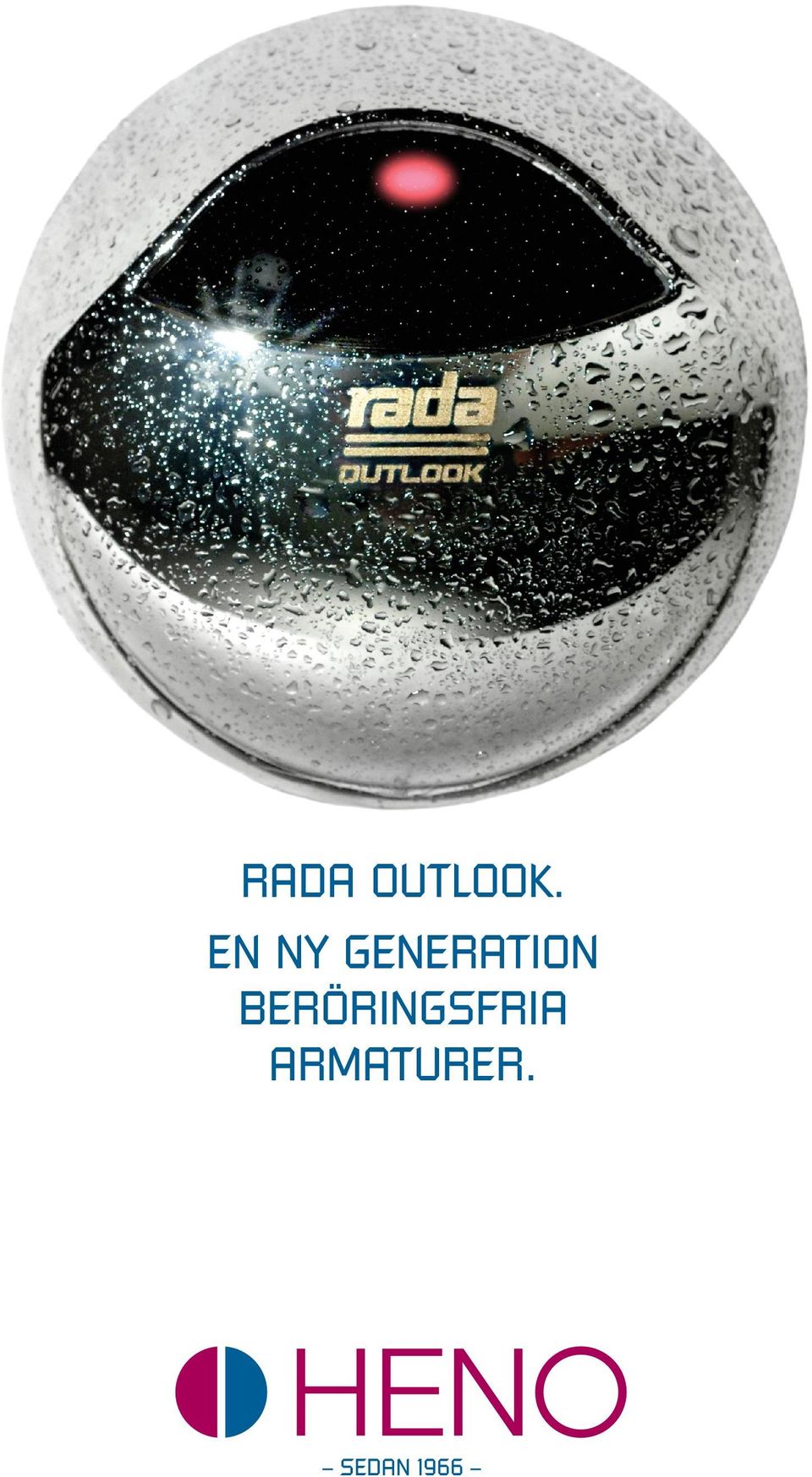

1 RADA OUTLOOK. EN NY GENERATION BERÖRINGSFRIA ARMATURER. SEDAN 1966

2 RADA OUTLOOK STYR 6 BERÖRINGSFRIA ARMATURER FRÅN EN BLANDARENHET Ett vidareutvecklat system som är enkelt att installera genom att det innehåller få komponenter. Centralenheten består av en digital blandare med upp till 6 integrerade magnetventiler. Den är kopplad till en sensorbox som i sin tur är kopplad till de olika väggsensorerna med infraröd sensor eller piezo kontroll. Alla enheterna i systemet kan enkelt kopplas samman i nätverk. Går att styra från fastighetens styrsystem DUC. Systemet har också funktioner som automatspolning, högtemperaturspolning och kontrollfunktioner för vattenförbrukning samt Legionellaförebyggande program. Infraröd beröringsfri sensor

3 ELEKTRONISK BLANDARENHET MED INTEGRERADE MAGNETVENTILER RADA OUTLOOK SENSORBOX Levereras tillsammans med blandarenhet. Anslutning för upp till 6 st. sensorer eller piezokontroller. Kan sammankopplas med upp till 15 ytterligare boxar (nätverk). Kan anslutas till DUC eller PC. Programmering/ dataloggning via DUC (Modbus) eller PC. Maximal kontroll på utloppstemperatur. Upp till 6 tappställen per blandarenhet. Automatspolning för att förhindra stillastående vatten. Möjlighet till dataloggning. Energieffektiv. Specifikation: Inbyggda magnetventiler (max 6 st.) Anslutning inlopp R20 utv. Anslutning utlopp R15 utv. Integrerade backventiler och filter Sensorbox Transformator 230/12V DC Teknisk specifikation: Max flöde 52 l/min. vid 2 bar Max arbetstryck 8 bar Minsta flöde: 6 l/min. Tryckskillnad inlopp max 1:3 Lika inloppstryck rekommenderas Inkommande varmvatten vid normaldrift max 65 C Inkommande varmvatten vid hetvattenspolning max 80 C Inkommande kallvatten min. 1 C Omgivningstemperatur 5-40 C Klassning IP24 Godkännande KIWA, CE Transformator 230/12V DC Konsumtion 20W

4 RADA OUTLOOK BERÖRINGSFRI SENSOR RADA OUTLOOK PIEZO TOUCHKONTROLL Hygienisk, robust och enkel att installera. Ansluts enkelt till sensorboxen. Specifikation sensor: Montage Kabellängd Vägg. 3 m. Kan förlängas till max 10 m. (Kabel: LIYY 3x0,25mmÇ) Teknisk specifikation sensor: Aktiveringsområde 0-50 mm Spänning 12V AC Klassning IP 65 Hygienisk, robust och enkel att installera. Ansluts enkelt till sensorboxen. Specifikation piezo: Montage Kabellängd Vägg 3 m. Kan förlängas till max 10 m. (Kabel: LIYY 2x0,25mmÇ) Teknisk specifikation piezo: Aktiveras Med ett lätt tryck. Spänning 12V AC Klassning IP 69 INSTALLATION FÖR TVÄTTSTÄLLSARMATURER beröringsfri sensor monterad tillsammans med tvättställsarmatur. Piezo touchkontroll monterad tillsammans med tvättställsarmatur.

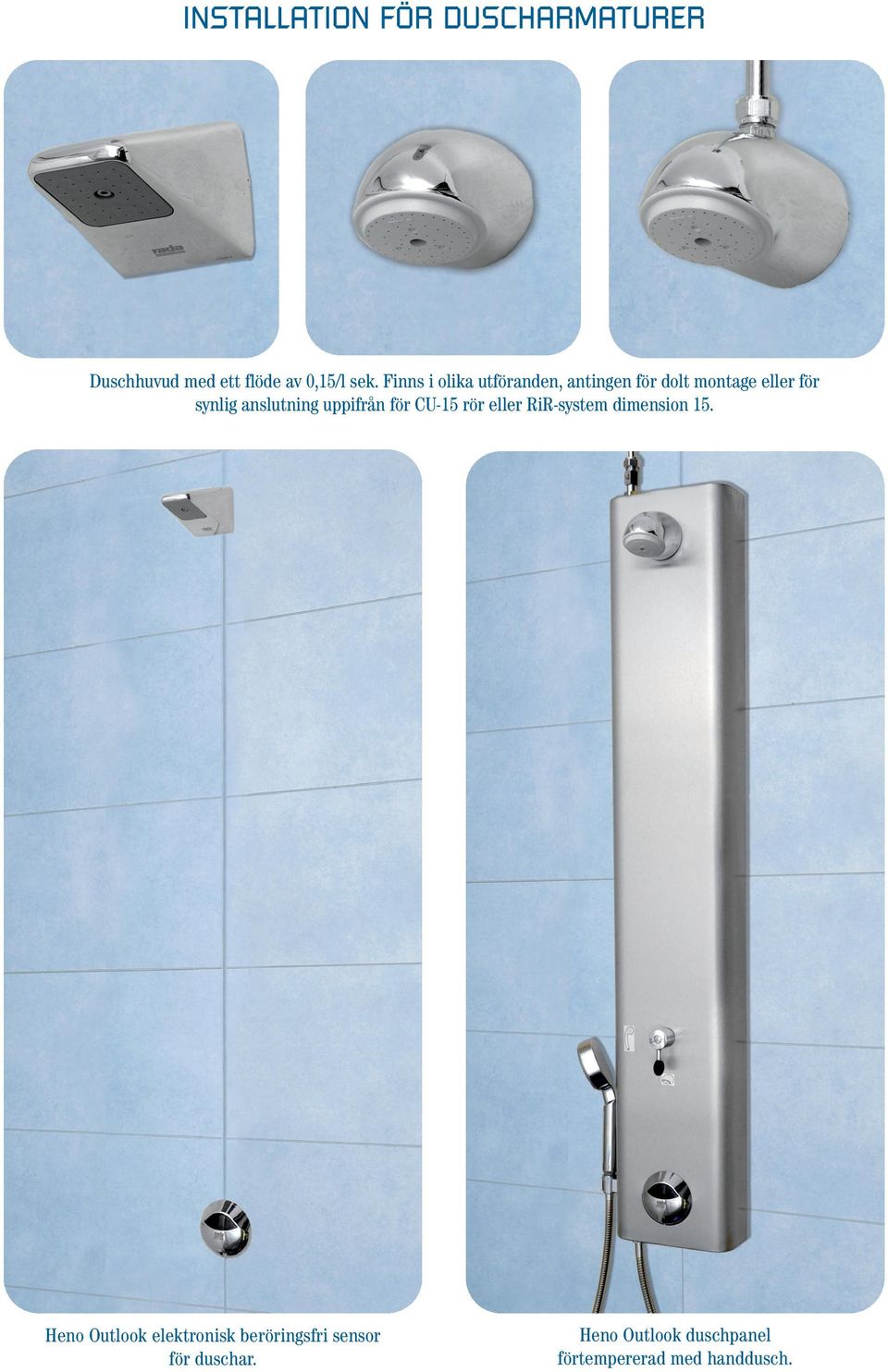

5 INSTALLATION FÖR DUSCHARMATURER Duschhuvud med ett flöde av 0,15/l sek. Finns i olika utföranden, antingen för dolt montage eller för synlig anslutning uppifrån för CU-15 rör eller RiR-system dimension 15. Heno Outlook elektronisk beröringsfri sensor för duschar. Heno Outlook duschpanel förtempererad med handdusch.

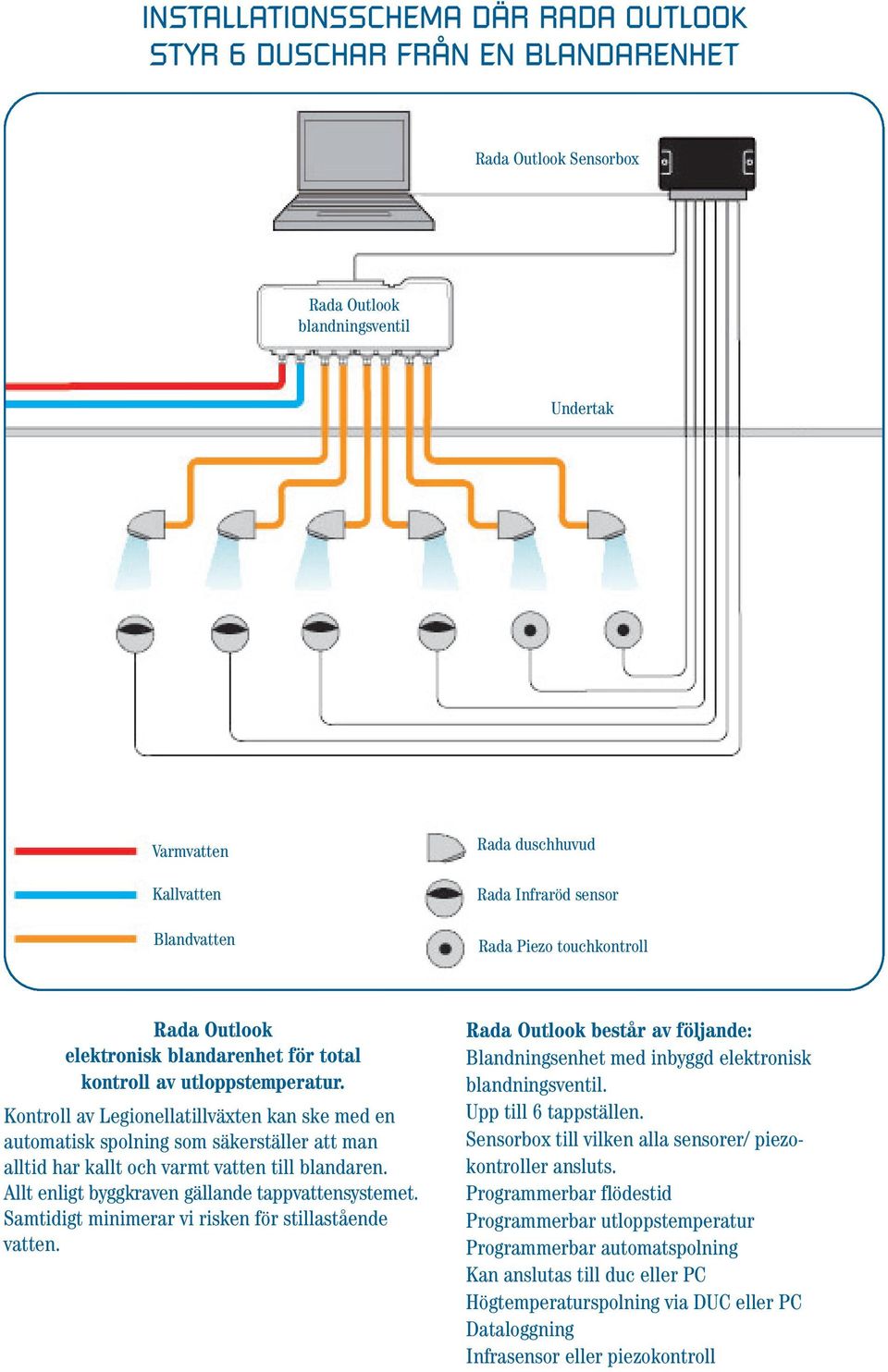

6 INSTALLATIONSSCHEMA DÄR RADA OUTLOOK STYR 6 DUSCHAR FRÅN EN BLANDARENHET Sensorbox Varmvatten Kallvatten Blandvatten Rada duschhuvud Rada Infraröd sensor Rada Piezo touchkontroll elektronisk blandarenhet för total kontroll av utloppstemperatur. Kontroll av Legionellatillväxten kan ske med en automatisk spolning som säkerställer att man alltid har kallt och varmt vatten till blandaren. Allt enligt byggkraven gällande tappvattensystemet. Samtidigt minimerar vi risken för stillastående vatten. består av följande: Blandningsenhet med inbyggd elektronisk. Upp till 6 tappställen. Sensorbox till vilken alla sensorer/ piezokontroller ansluts. Programmerbar flödestid Programmerbar utloppstemperatur Programmerbar automatspolning Kan anslutas till duc eller PC Högtemperaturspolning via DUC eller PC Dataloggning Infrasensor eller piezokontroll

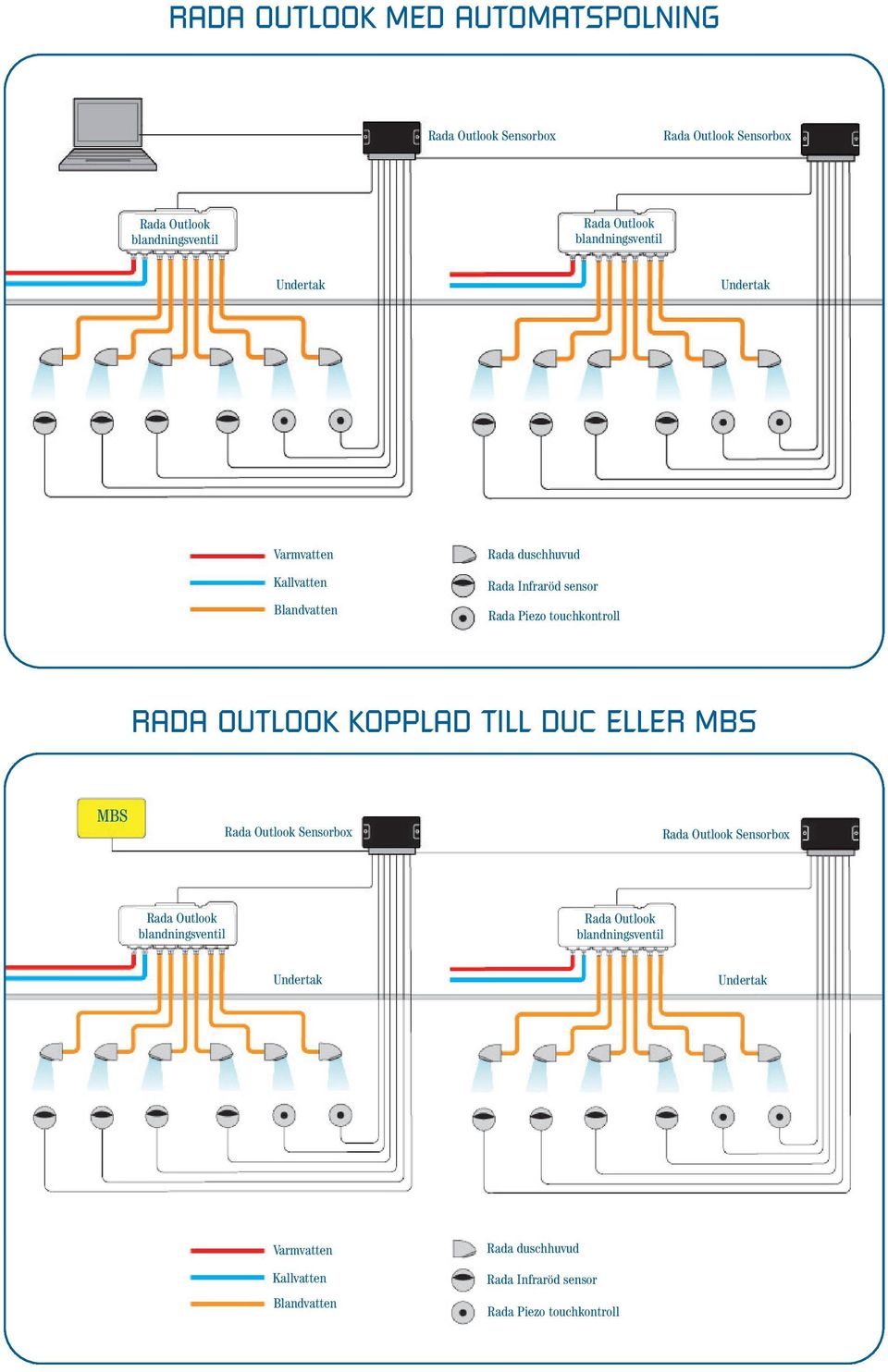

7 RADA OUTLOOK MED AUTOMATSPOLNING Sensorbox Sensorbox Varmvatten Kallvatten Blandvatten Rada duschhuvud Rada Infraröd sensor Rada Piezo touchkontroll RADA OUTLOOK KOPPLAD TILL DUC ELLER MBS MBS Sensorbox Sensorbox Varmvatten Kallvatten Blandvatten Rada duschhuvud Rada Infraröd sensor Rada Piezo touchkontroll

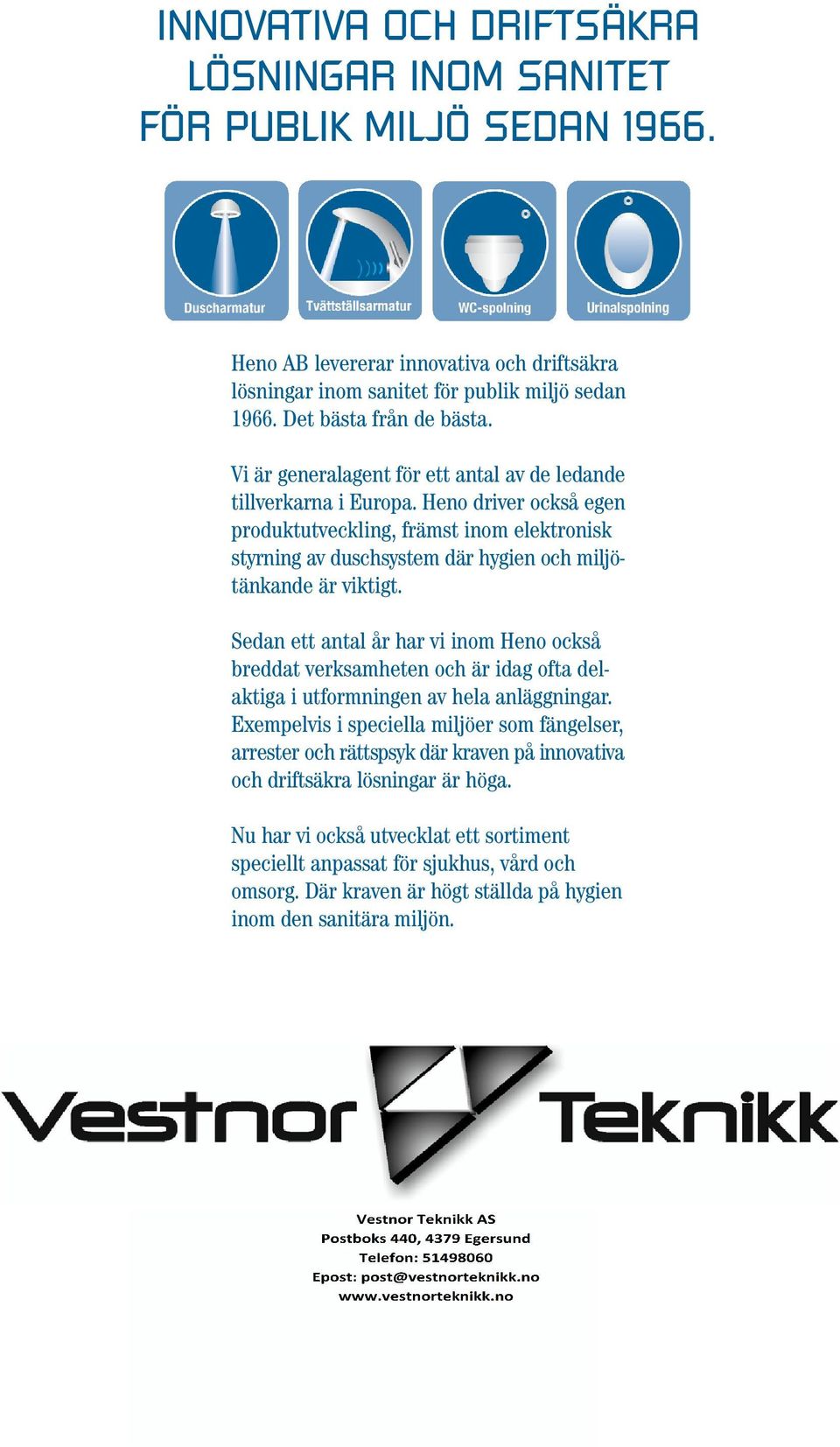

8 INNOVATIVA OCH DRIFTSÄKRA LÖSNINGAR INOM SANITET FÖR PUBLIK MILJÖ SEDAN Heno AB levererar innovativa och driftsäkra lösningar inom sanitet för publik miljö sedan Det bästa från de bästa. Vi är generalagent för ett antal av de ledande tillverkarna i Europa. Heno driver också egen produktutveckling, främst inom elektronisk styrning av duschsystem där hygien och miljötänkande är viktigt. Sedan ett antal år har vi inom Heno också breddat verksamheten och är idag ofta delaktiga i utformningen av hela anläggningar. Exempelvis i speciella miljöer som fängelser, arrester och rättspsyk där kraven på innovativa och driftsäkra lösningar är höga. Nu har vi också utvecklat ett sortiment speciellt anpassat för sjukhus, vård och omsorg. Där kraven är högt ställda på hygien inom den sanitära miljön. SEDAN 1966 Box Vällingby Besöksadress: Grimstagatan 164 Tel Fax heno@heno.se
