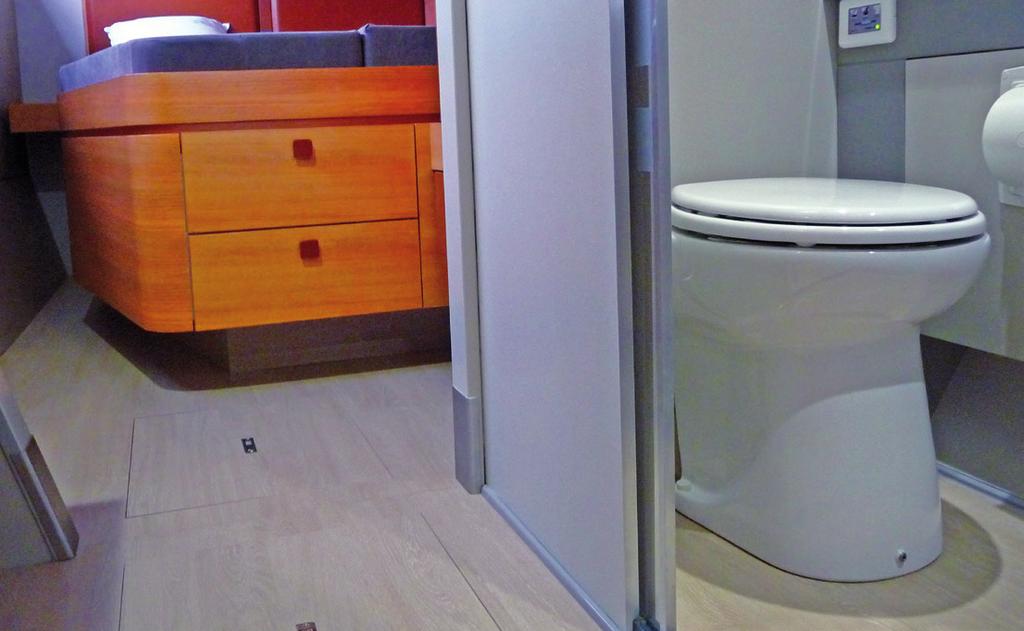

1 SAMMA KO M F O RT SOM HEMMA

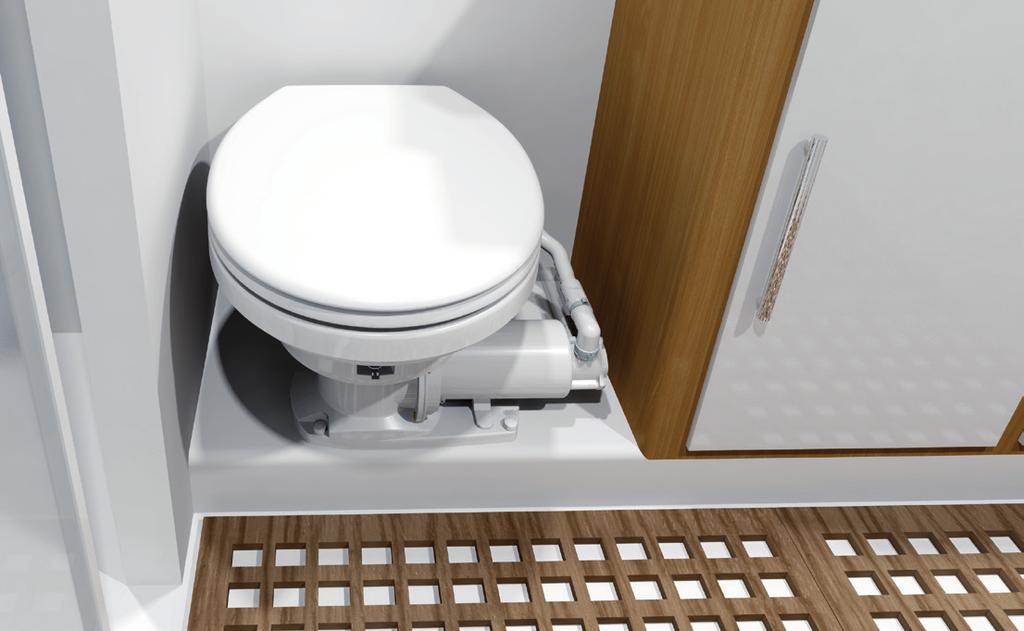

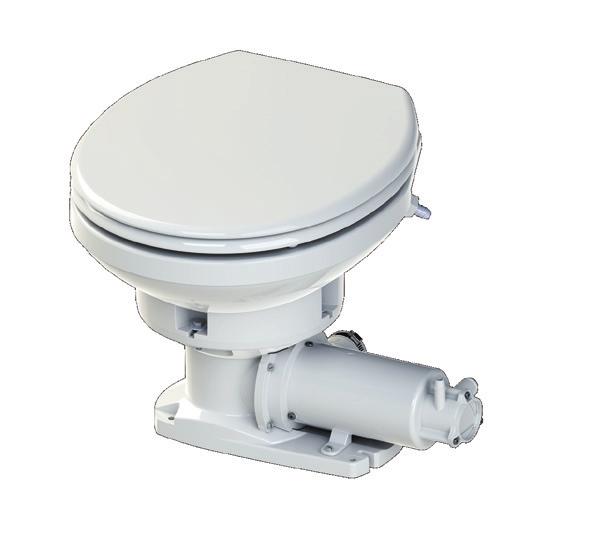

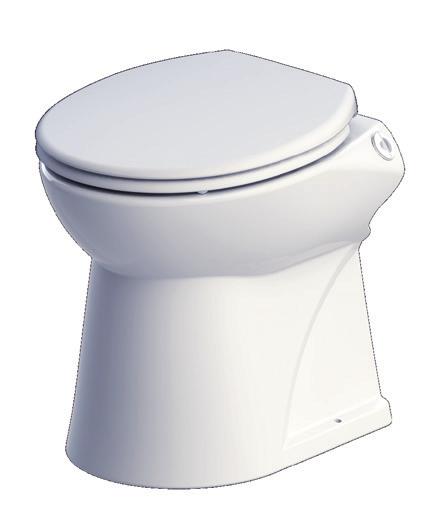

2 MAXLITE IDEALISK FÖR TRÅNGA UTRYMMEN Ersätter en manuell toalett Tillverkad i ett lätt material Vridbar skål 60 YEARS Mjukstängande sits Tyst Saniflo s skärteknik Ersätter befintlig manuell toalett 42

3 MAXLITE TEKNISKA FAKTA Vertikal pumpning Horisontell pumpning Backventil Utloppsdiameter Markspänning Effekt Strömförbrukning Vattenförbrukning Vattenanvändning Intergrerad 38 mm eller 25 mm 12 V eller 24 V 300 W (12 V), 360 W (24 V) Ah (12 V) och Ah (24 V) per sekund (se detaljer på sid 54) Spolmängden bestäms av användaren - Sjöpump integrerad i toaletten - Varning: Koppla inte Maxlite toaletten till dricksvattnet eller trycksatt vatten ombord Vikt 8 kg TEKNISKA BILDER DIMENSIONER (mm) Sjöpump integrerad i toaletten , KONTROLLPANEL 146 SANICONDENS Tryckknapp MAXLITE COMFORT 43

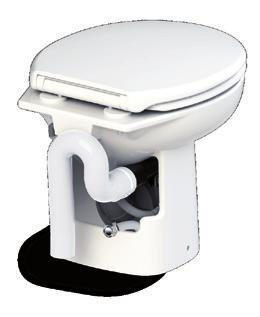

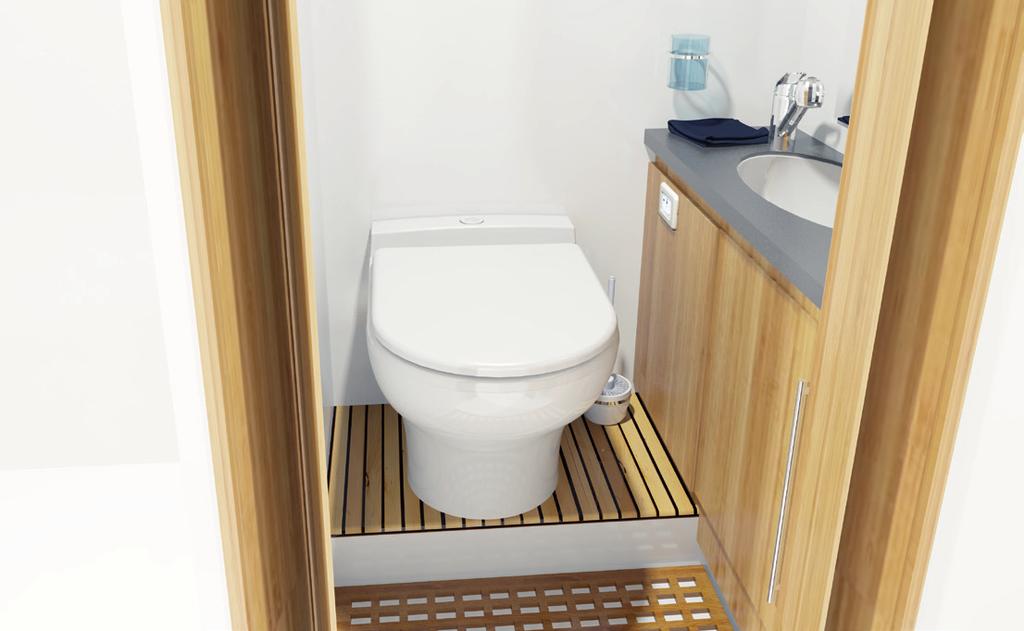

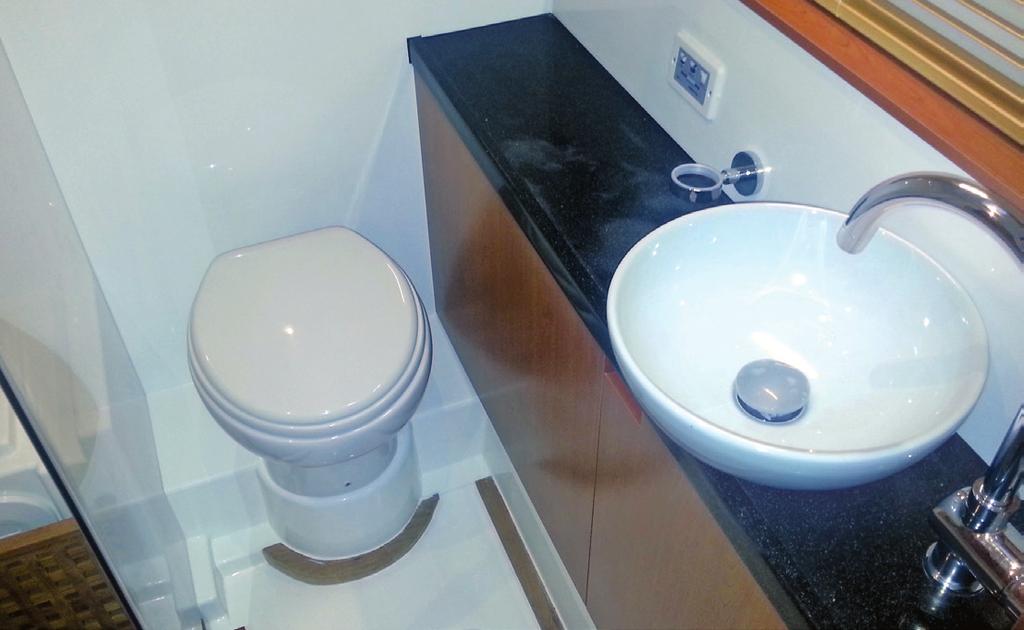

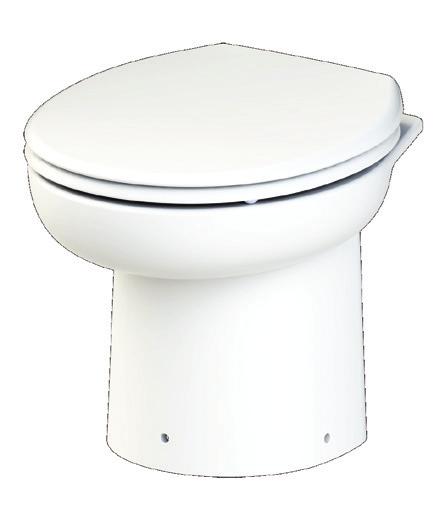

4 31 BÄSTSÄLJARE Monteras på förhöjning Enkel att använda Kopplas till trycksatt vatten ombord 60 YEARS Mjukstängande sits Tyst Saniflo s skärteknik Tack vare det kompakta fotmåttet kan denna modell enkelt integreras i mindre utrymmen 44

5 31 TEKNISKA FAKTA Vertikal pumpning Horisontell pumpning Backventil Utloppsdiameter Markspänning Effekt Strömförbrukning Vattenförbrukning Vattenanvändning Vikt Integrerad 38 mm eller 25 mm 12 V eller 24 V 300 W (12 V), 360 W (24 V) Beroende på kontrollsystem (se detaljer på sid 54) Beroende på kontrollsystem från 1.2 till 2.2 liter - Inkopplas på färskvattnet. Integrerad magnetventil till trycksatt vatten - Minimum 1.7 bar på inkommande vatten - Rekommenderad pumpkapacitet 11 l/min 17 kg TEKNISKA BILDER DIMENSIONER (mm) För utlopp av avloppet neråt KONTROLLPANELER Andra möjligheter för avlopp finns ,5 SANICONDENS 1. Tryckknapp 31 COMFORT 2. Elektronisk kontrollpanel 31 LUXE 45

6 35 ST TYSTGÅENDE OCH BEKVÄM Rak i bakkanten Kopplas in på trycksatt vatten Enkel att använda 60 YEARS Mjukstängande sits Tyst Saniflo s skärteknik Enkel att installera mot en rak vägg 46

7 35 ST TEKNISKA FAKTA Vertikal pumpning Horisontell pumpning Backventil Utloppsdiameter Markspänning Effekt Strömförbrukning Vattenförbrukning Vattenanvändning Vikt Integrerad 38 mm eller 25 mm 12 V eller 24 V 300 W (12 V), 360 W (24 V) Beroende på kontrollsystem (se detaljer på sid 54) Beroende på kontrollsystem från 1.2 till 2.2 liter - Inkopplas på färskvattnet. Integrerad magnetventil till trycksatt vatten - Minimum 1.7 bar på inkommande vatten - Rekommenderad pumpkapacitet 11 l/min 21 kg TEKNISKA BILDER DIMENSIONER (mm) KONTROLLPANEL SANICONDENS Elektronisk kontrollpanel 35 LUXE 47

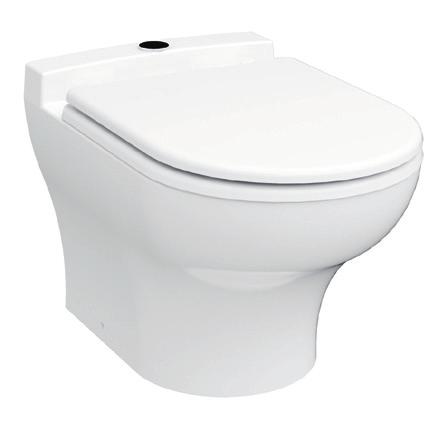

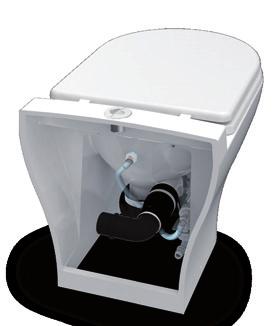

8 EXCLUSIVE SHORT KOMPAKT OCH MODERN DESIGN Rak i bakkanten Bekväm Kraftig spolning 60 YEARS Enkel att använda Tyst Saniflo s skärteknik Ny modern design 48

9 EXCLUSIVE SHORT TEKNISKA FAKTA Vertikal pumpning Horisontell pumpning Backventil Utloppsdiameter Markspänning Effekt Strömförbrukning Vattenförbrukning Vattenanvändning Vikt Integrerad 38 mm eller 25 mm 12 V eller 24 V 300 W (12 V), 360 W (24 V) Beroende på kontrollsystem (se detaljer på sid 54) Beroende på kontrollsystem från 1.2 till 2.2 liter - Inkopplas på färskvattnet. Integrerad magnetventil till trycksatt vatten - Minimum 1.7 bar på inkommande vatten - Rekommenderad pumpkapacitet 11 l/min 21 kg TEKNISKA BILDER DIMENSIONER (mm) För utlopp av avloppet neråt KONTROLLPANEL Andra möjligheter för avlopp finns 350 SANICONDENS Elektronisk kontrollpanel SN EXCLUSIVE SHORT LUXE 49

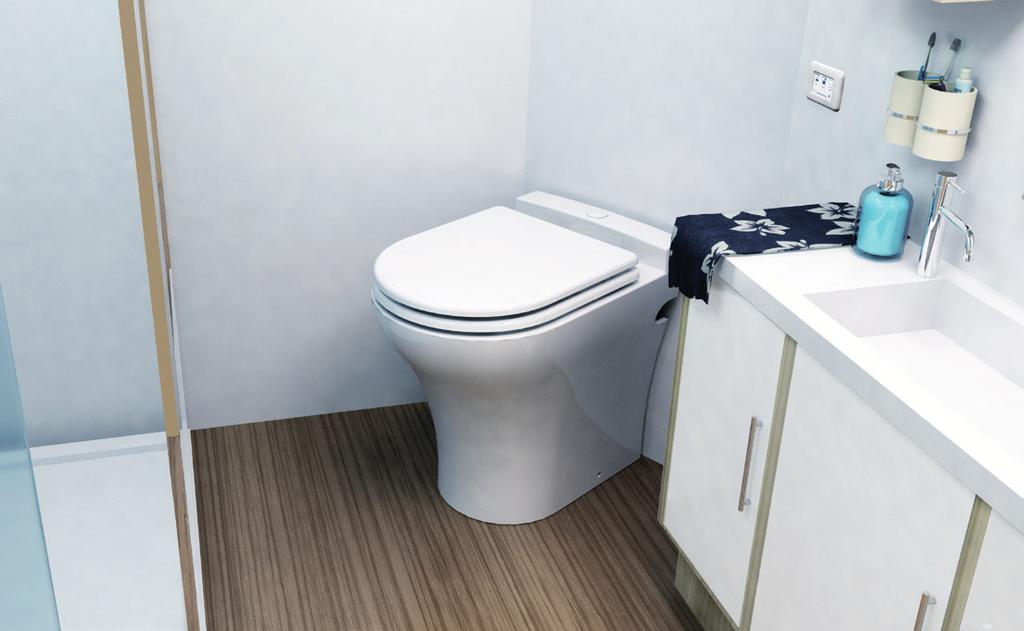

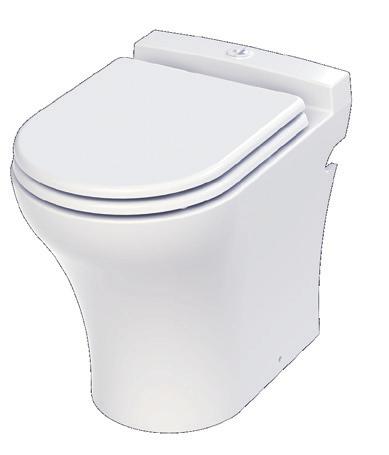

10 EXCLUSIVE MEDIUM TYST OCH MODERN DESIGN Bekväm Modern design Rak i bakkanten 60 YEARS Kraftig spolning Tyst Saniflo s skärteknik Den lyxigaste av modellerna 50

11 EXCLUSIVE MEDIUM TEKNISKA FAKTA Vertikal pumpning Horisontell pumpning Backventil Utloppsdiameter Markspänning Effekt Strömförbrukning Vattenförbrukning Vattenanvändning Vikt Integrerad 38 mm eller 25 mm 12 V eller 24 V 300 W (12 V), 360 W (24 V) Beroende på kontrollsystem (se detaljer på sid 54) Beroende på kontrollsystem från 1.2 till 2.2 liter - Inkopplas på färskvattnet. Integrerad magnetventil till trycksatt vatten - Minimum 1.7 bar på inkommande vatten - Rekommenderad pumpkapacitet 11 l/min 26 kg TEKNISKA BILDER DIMENSIONER (mm) KONTROLLPANEL SANICONDENS Elektronisk kontrollpanel SN EXCLUSIVE MEDIUM LUXE 51

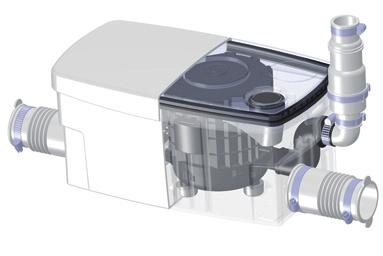

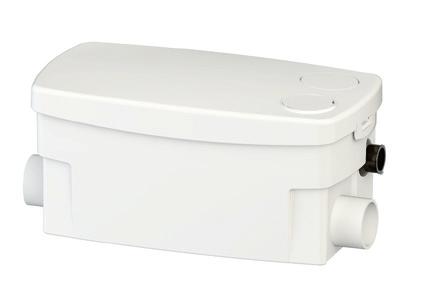

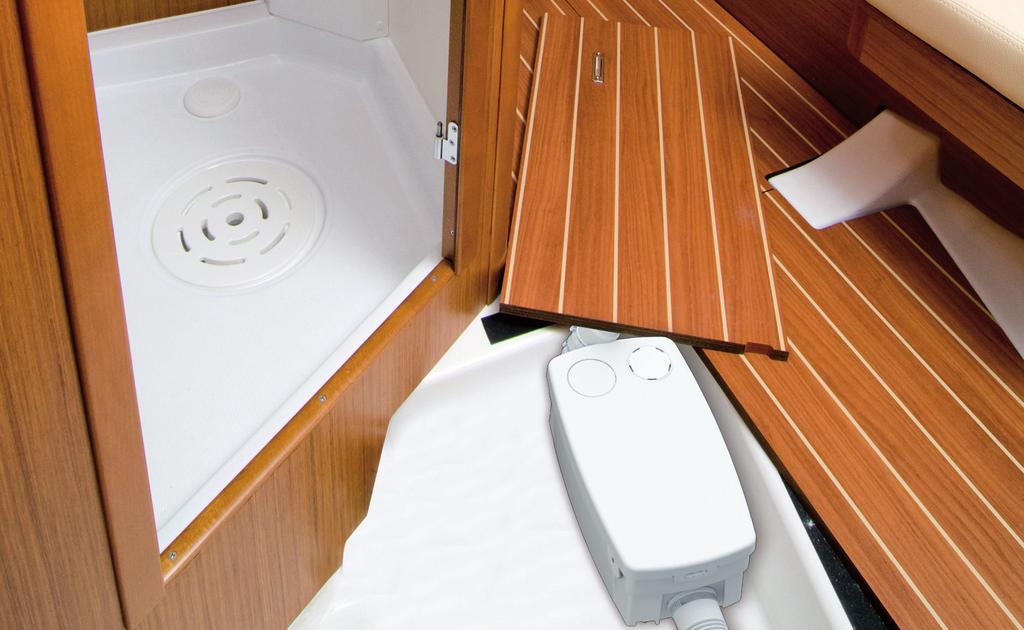

12 PUMP KOMPAKT OCH KRAFTFULL XS Små dimensioner 2 stycken inlopp Luktfri, integrerad med aktivt kolfilter Låg starthöjd Tyst Minskar antal hål i skrovet Tar hand om gråvattnet 52

13 PUMP TEKNISKA FAKTA Vertikal Kan anslutas pumpning till Horisontell pumpning Backventil Exteriör backventil Utloppsdiameter Markspänning Inloppsdiameter Effekt Starthöjd Strömförbrukning Minsta starthöjd på duschkaret Vattenförbrukning Max temperatur Markspänning Vattenanvändning Strömförbrukning Vikt Vikt Tvättställ, diskbänk, dusch etc. 4 m Avtagbar 22 till 32 mm 2 låga inlopp 40 mm i diameter 65 mm 120 mm 35 C 12 V eller 24 V 12 V: 70 l/min, I max = 28 A, P max = 340 W 24 V: 80 l/min, I max = 15 A, P max = 350 W 3.5 kg TEKNISKA BILDER DIMENSIONER (mm) m 40 m 145 Sanimarin Pump MÅSTE installeras i båtens färdriktning PUMP INSTALLATIONSDIAGRAM SANICONDENS 3 % 12 cm mini 53

14 MER INFORMATION OM VÅRA MARINPRODUKTER Sanimarin Maxlite Sanimarin 31 Sanimarin 35 ST Sanimarin Exclusive Short Sanimarin Exclusive Medium Mera information Sid Sid Sid Sid Sid Kontrollsystem Kontrollpanel Digital kontrollpanel Spolcykel Kontrollpanel Digital kontrollpanel Användarens val 8 sek eller 15 sek Vattenförbrukning Kontrollpanel Digital kontrollpanel Mängden bestäms av användaren 1.2 eller 2.2 liter Vertikal pumpkapacitet Horisontell pumpkapacitet Vikt 8 kg 17 kg 21 kg 21 kg 26 kg Minsta tryck 1.7 bar Elförbrukning per sekund Kontrollpanel 12 V: Ah 24 V: Ah Elförbrukningen per cykel Tryckknapp 12 V: Ah 24 V: Ah 12 V: Ah 24 V: Ah Förbrukning 12 V (300 W) 25 A 24 V (360 W) 15 A Kabelstorlek 12 V (300 W) 24 V (360 W) 1.5 mm² = 1 M max / 2.5 mm² = 2 M max / 4 mm² = 3 M max / 6 mm² = 4.3 M max 1.5 mm² = 3.5 M max / 2.5 mm² = 6 M max / 4 mm² = 9.5 M max / 6 mm² = 14 M max 54
