Att välja rätt mätverktyg

Transkript

1 Att välja rätt mätverktyg

2 Att mäta är att veta! Jan-Erik Monié Monié Trading

3 Om Monié Trading Monié Trading har sedan 1987 alltid levererat med högsta kvalitet Proaktiv kundsupport i Sverige Lokal användarutbildning vid behov Fjärrsupport vid mjukvarufrågor på svenska 3

4 Vad mer Monié Trading har sedan 1987 alltid levererat med högsta kvalitet Kalibreringscertifikat med varje leverans "Certificate of Conformance Klart att använda direkt! Efterkalibrering i Sverige, England eller USA Exova Metech AB, Vällingby AFL Noyes Fiber, England AFL Noyes Fiber, USA 4

5 Garantier Rödlasrar (HiLite & VFI2), Effektmetrar, Ljuskällor samt Fiberidentifierare. Fem års garanti! Tre år för efterkalibrering! 5

6 Välja rätt mätverktyg!?

7 Välja rätt mätverktyg!? Vad behöver man tänka på? Smuts!? Felsökning & Kontroll Dokumentera & Analysera 7

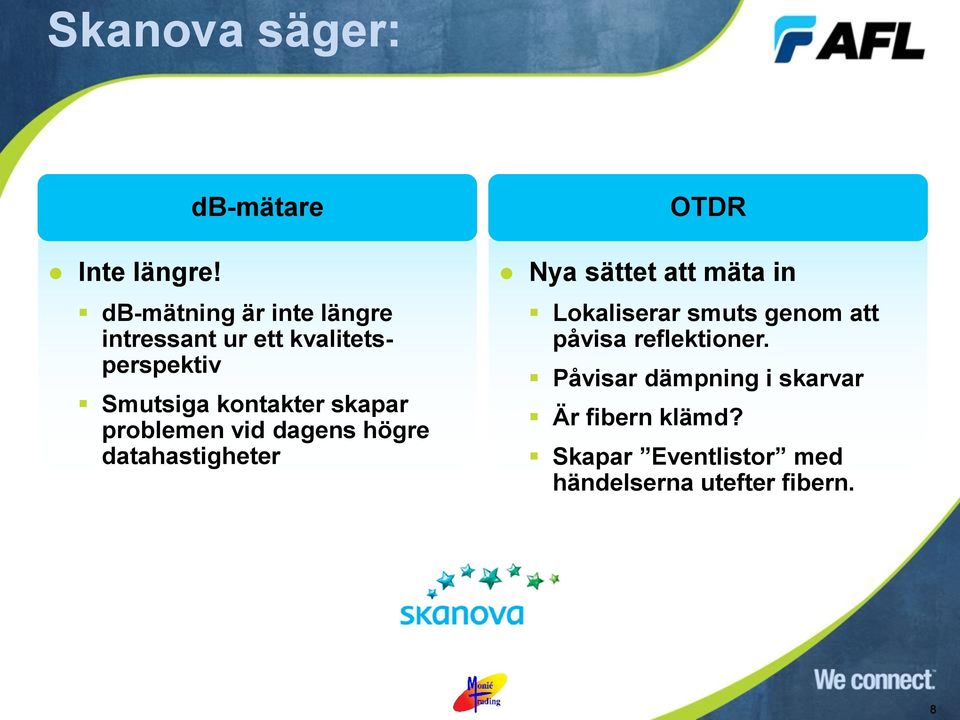

8 Skanova säger: Inte längre! db-mätare db-mätning är inte längre intressant ur ett kvalitetsperspektiv Smutsiga kontakter skapar problemen vid dagens högre datahastigheter OTDR Nya sättet att mäta in Lokaliserar smuts genom att påvisa reflektioner. Påvisar dämpning i skarvar Är fibern klämd? Skapar Eventlistor med händelserna utefter fibern. 8

9 OTDR Smuts Ingen smuts 9

10 Vad behöver man göra? Kontrollera renheten & göra rent! Är det rätt korskopplat? Finns det ljus i fibern? Fungerar utrustningen? Det mest grundläggande Kontrollera att rätt fiber kopplas ur innan omkoppling. För att inte bryta en pågående förbindelse Och hur gör man det? 10

11 Är det rent? Först kom Fibermikroskåp FOCIS / FOCIS PRO Inspektera kontakterna! Display med minne & kortplats Möjlighet att automatiskt validera om kontakten är bra eller ej och få ett OK! (PRO) Proben (kameran) passar även till OTDR M-210/310 samt C800-serien Proben (kameran) kan också anslutas till en PC via USB Används för: UPC & APC kontakter Korskopplingskablage ODF-boxar 11

12 Är det rent? Sedan kom FOCIS WiFi Inspektera kontakterna! Gratis App till din ios eller Android enhet Dela sparade bilder via molntjänster eller e-post Möjlighet att automatiskt validera om kontakten är bra eller ej och få ett OK! (PRO) Proben (kameran) passar även till displayen DFD1, OTDR M-210/310 samt C800-serien Proben (kameran) kan också anslutas till en PC via USB Används för: UPC & APC kontakter Korskopplingskablage ODF-boxar 12

13 Är det rent? Och nu FOCIS Flex Inspektera kontakterna! Auto-Fokus och Auto-centrering Automatisk överföring av bilderna till din AFL-OTDR eller spara lokalt Automatisk validering om kontakten är bra eller ej och få ett OK! Används för: UPC & APC kontakter Korskopplingskablage ODF-boxar 13

14 Göra rent! Rengöringsutrustning OneClick / MPO Cleaner Rengör enkelt kontakterna! Ett klick så är det rent Samma till både kablar och ODF Finns för alla kontakttyper Lätt att alltid ha med sig Renhet är en färskvara 14

15 Är det rätt korskopplat? Rödlaser / Felfinnare HiLite och VFI2 Felfinnare med synligt rött laserljus 6km i MM eller SM fiber Ofarliga för ögat, max uteffekt 1mW Kompakt utformning Universaladapter för snabb & enkel inkoppling Lätta att alltid ha med sig 15

16 Är det rätt korskopplat? Rödlaser med telefonstyrning MFL12 För samtidig identifiering av 12 fibrer Kraftig rödlaser för upp till 16km Säkerhetskod för påslag! Manövreras lokalt eller via sin mobiltelefon Möjliggör soloarbete 16

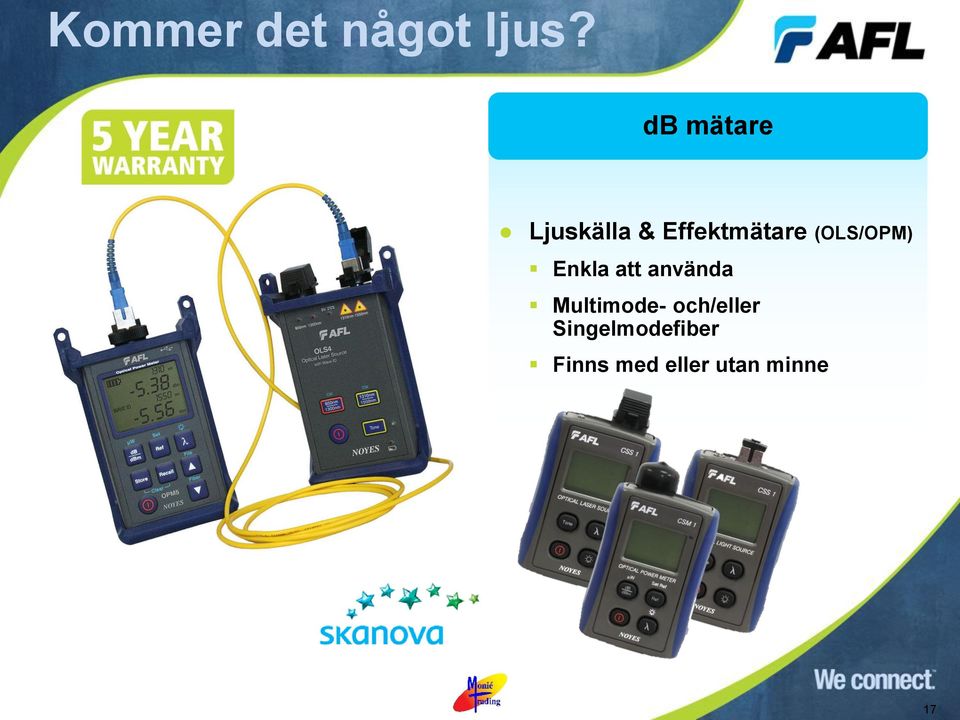

17 Kommer det något ljus? db mätare Ljuskälla & Effektmätare (OLS/OPM) Enkla att använda Multimode- och/eller Singelmodefiber Finns med eller utan minne 17

18 Tar jag rätt fiber? Fiberidentifierare Fiberidentifierare (OFI) Enkel att använda Känner av en aktiv fiber samt ljusets riktning Identifierar trafik och identifieringston Avsedd för 250µm, 900µm, ribbon samt 2mm och 3mm mantlad fiber 18

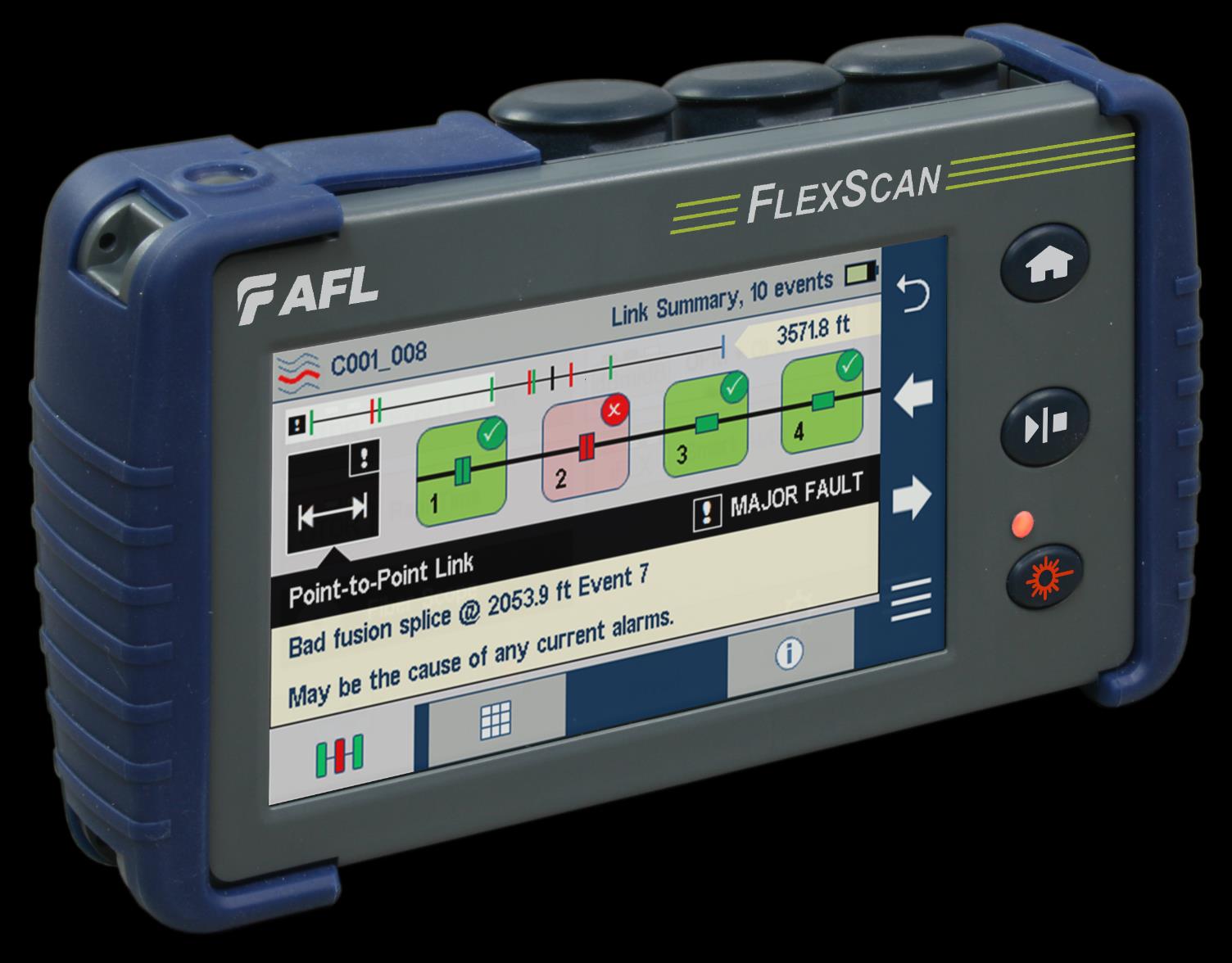

19 Leveransmätning & kontroll SmartAuto gör mätningen åt dig! Kostnadseffektiv OTDR med extra allt i fickformat! OTDR 1310/1550nm med 32dB dynamik Eller upp till c:a 150km Ljuskälla Effektmätare Rödlaser FlexScan 0,8 meter event dead zone! Startar direkt och har 12 timmar batteritid 19

20 OTDR & felfinnare i fickformat 20

21 OTDR & felfinnare i fickformat 21

22 Accessnät OTDR etc. OFL280 FlexTester Allt-i-Ett för SM-fiber! OTDR med 34dB dynamik (c:a 160km) Ljuskälla Effektmätare Rödlaser Mäter genom passiva optiska splitters (PON) Mäter även på aktiv fiber (-103) Lika tydlig display utomhus i starkt solljus! 22

23 Transportnät / Accessnät OTDR etc. FLX380 FlexTester Allt-i-Ett för SM-fiber! OTDR med 42dB dynamik (c:a 210km) Ljuskälla Effektmätare Rödlaser Mäter genom passiva optiska splitters (PON) upp till 128 fibrer Mäter även på aktiv fiber (-303) Lika tydlig display utomhus i starkt solljus! 23

24 LinkMap Visualisera ditt fibernät! LinkMap finns att få till OTDR OFL280 samt FLX380 Nu kan även nybörjare felsöka som proffsen gör! Färgkodade ikoner indikerar bra/dåliga svetsar, kontakter, splitters, macrobends eller avbrott. Möjligt att även sätta egna gränsvärden för Pass/Fail 24

25 Dokumentera & analysera Multifunktions OTDR M210 OTDR med 30dB dynamik (150km) Effektmätare Rödlaser Multimode och/eller Singelmode Tydlig & skarp pekskärm Filhantering för många olika objekt Kan användas med kameran DFS1 till FOCIS 25

26 Dokumentera & analysera Enterprise OTDR M310 OTDR med 38dB dynamik (190km) Effektmätare Ljuskälla Rödlaser Multimode och/eller Singelmode True Event analys Automatisk Pass/Fail analys Tydlig & skarp pekskärm Filhantering för många olika objekt Kan användas med kameran DFS1 till FOCIS 26

27 Dokumentera & analysera Multifunktions OTDR M710 OTDR med upp till 44dB dynamik 6,5 pekskärm Effektmätare Rödlaser Multimode och/eller Singelmode Kort dödzon True Event analys Automatisk Pass/Fail analys Tydlig & skarp pekskärm Filhantering för många olika objekt Kan användas med kameran DFS1 till FOCIS 27

28 Certifiera & analysera Rogue & aeros Dubbelriktad certifiering Inga knappar Molntjänst Tilldela projekten över nätet Biderektionell dämpnings och längdmätning Automatisk Pass/Fail analys 28

29 Dokumentera & analysera Mätpuck / Fiberring skall ALLTID användas! 29

30 Dokumentera & analysera Mätpuck / Fiberring Alltid vid OTDR mätningar Framhäver första kontakten i objektet Sliter mindre på kontakten i OTDR 150m, 500m eller 1000m Rekommenderar oftast 150m Multimode- eller Singelmodefiber Alla kontakttyper och kombinationer 30

31 För mer information Monié Trading Båtsbacksvägen Bålsta e-post: Mobil: Telefon:
