1 26. august 2015 Nordisk Vannskadeseminar Finland 2015 Factors which affect the life time of a bathroom? Lars Erik Fiskum SINTEF Byggforsk Roger Andersson Länsförsäkringar 1

2 Performance of wet rooms TEK10 Sverige BBR 6:5331 Golv och väggar som kommer att utsättas för vattenspolning, vattenspill eller utläckande vatten ska ha ett vattentätt skikt som hindrar fukt att komma i kontakt med byggnadsdelar och utrymmen som inte tål fukt. Vattentäta skikt ska vara beständiga mot alkalitet från betong och bruk, vatten, temperaturvariationer och rörelser i underlaget. Fogar, anslutningar, infästningar och genomföringar i vattentäta skikt ska vara vattentäta. Norge (2b) I våtrom skal bakenforliggende konstruksjoner som kan påvirkes negativt av fukt være beskyttet av et egnet vanntett sjikt. Gjennomføringer skal ikke svekke tettheten. Materialer velges slik at faren for mugg og soppdannelse er minimal. 2

3 Where in our buildings are they and what are the reasons for leakage in the bathrooms Sweden 2014 Skadeorsaker i bad duschrum 28 % är rör och kopplingar 72 % är läckande tätskikt med tätskiktets anslutning mot golvbrunnen som den vanligaste skadeorsaken Fördelningen mellan golv och väggskador är ca 80/20 Gemensamt för tätskiktsskadorna är att dom oftast börjar som små läckage och pågår under ganska lång tid innan dom blir stora och dyra Bad, dusch 27% Kök 32% Toalett 6% Annat utrymme 28% Tvättstuga 7% Källa: 3

4 Numbers and costs for bathroom leakages by watertight coverings Sweden 2014 Ca tät/ytskiktsläckage anmälda till försäkringsbolagen (33 st /dag) Ca 440 mkr SEK i försäkringsersättningar Medelskadekostnad, Länsförsäkringar ca SEK Ej ersättningsbara kostnader ca mkr SEK per år Troligen ganska stora mörkertal i antal och kostnad 4

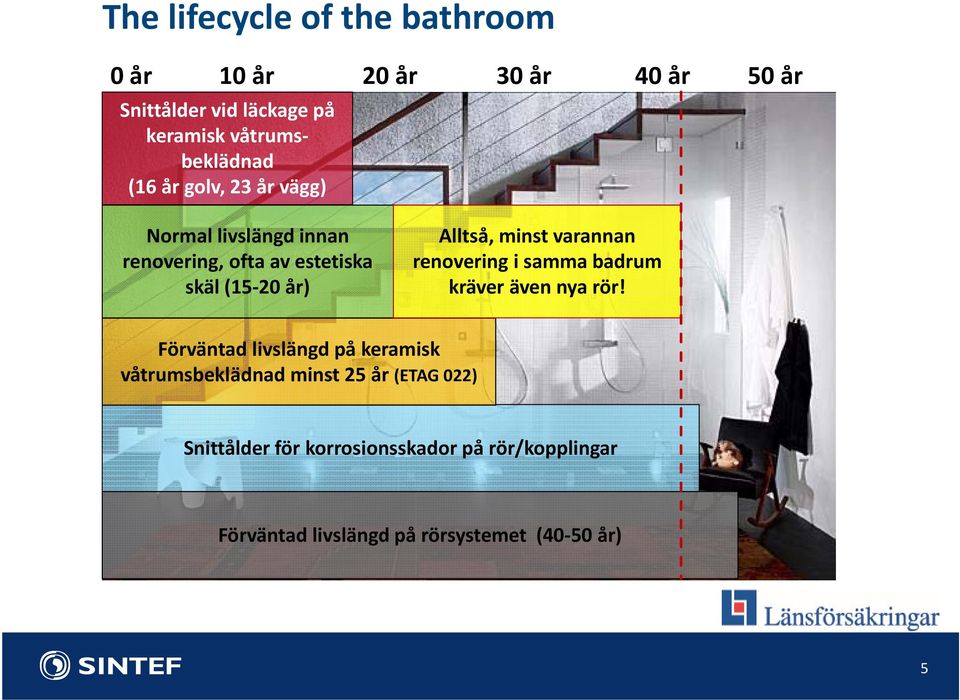

5 The lifecycle of the bathroom 0 år 10 år 20 år 30 år 40 år Snittålder vid läckage på keramisk våtrumsbeklädnad (16 år golv, 23 år vägg) 50 år Normal livslängd innan renovering, ofta av estetiska skäl (15 20 år) Alltså, minst varannan renovering i samma badrum kräver även nya rör! Förväntad livslängd på keramisk våtrumsbeklädnad minst 25 år (ETAG 022) Snittålder för korrosionsskador på rör/kopplingar Förväntad livslängd på rörsystemet (40 50 år) 5

6 It looks nice, but what can be seen behind the tiles? 6

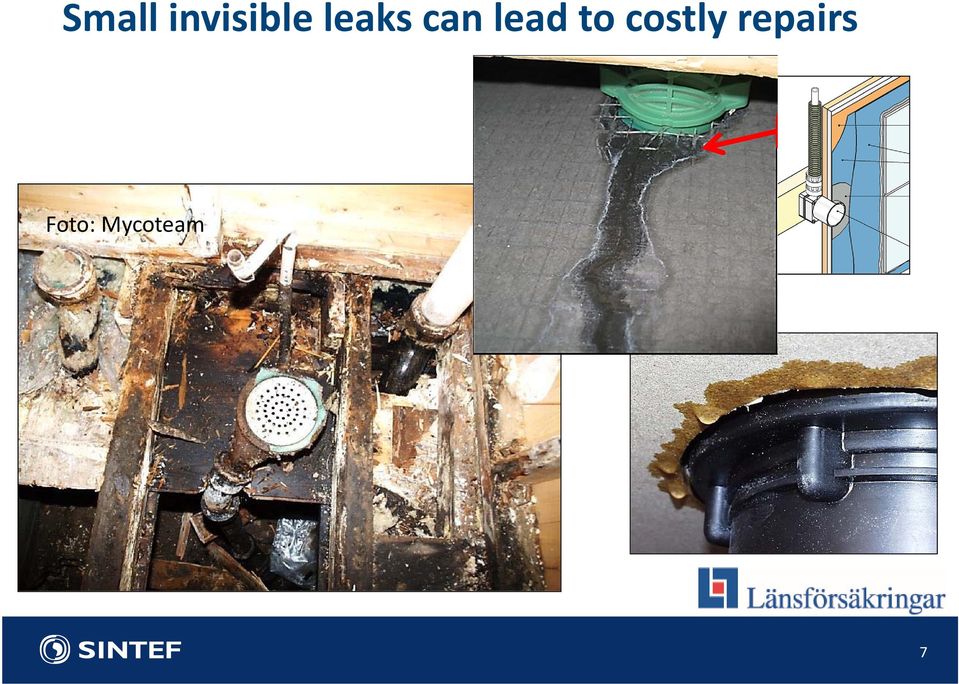

7 Small invisible leaks can lead to costly repairs Foto: Mycoteam 7

8 Different membrane systems used in wet rooms Bruksområde Produkttype Membran Ferdig overflate Golv Vinylbelegg (våtrumsmatta) x x Påstrykningsmembran x Tynne folier (foliesystem) x Våtromsplater (XPS) x Vegg Vinylbelegg (våtrumsmatta) x x Påstrykningsmembran x Tynne folier (foliesystem) x Våtromsplater (XPS) x Baderomspanel x x Malingsystem for våtrom x x 8

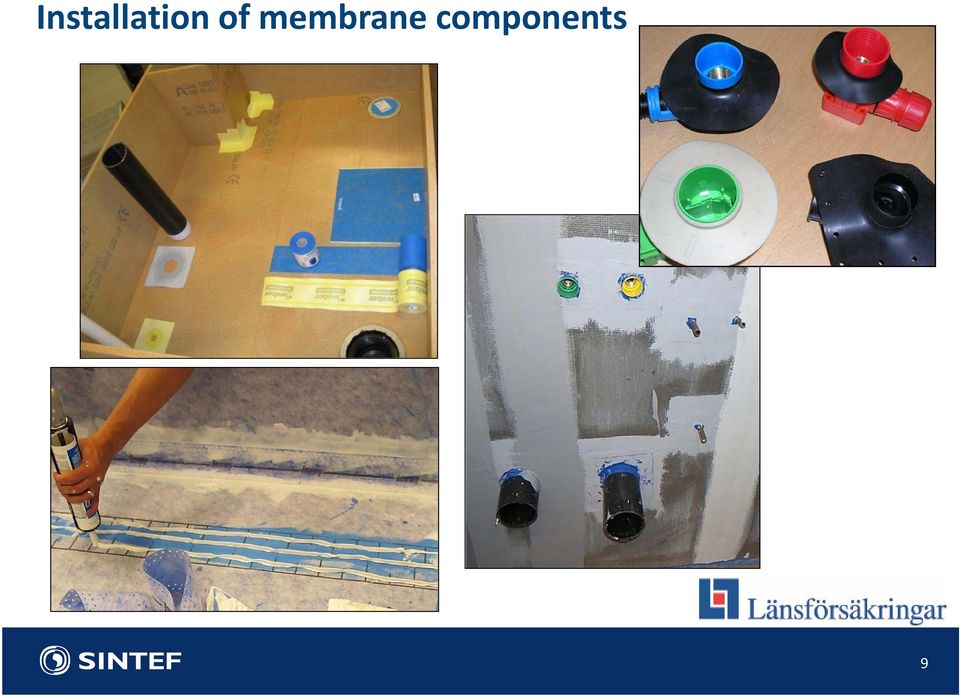

9 Installation of membrane components 9

10 Four factors which affect failure in the membrane systems Monteringsfeil Tettedetaljenes kvalitet Membranens kvalitet Høy belastning Tettedetaljer 40 % Skadeårsak: Membran 4% Belastning 1 % Monteringsfeil 55 % 10

11 Examples of incorrect assembly of membrane and components 11

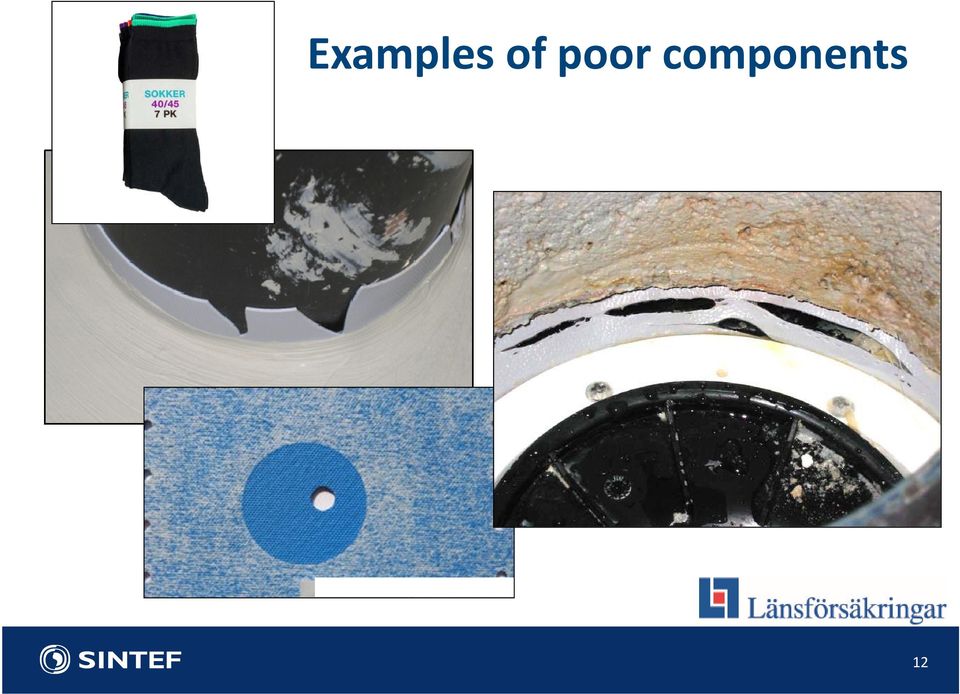

12 Examples of poor components 12

13 Why the assembly fails Håndverker mangler praktisk/teoretisk opplæring Dårlig monteringsanvisning for det valgte systemet Arbeider under tidspress/forstyrrelser Uavklart ansvarsfordeling med andre faggrupper som jobber i våtrommet Dårlige holdninger/manglende ansvarsfølelse 13

14 Why components of the membrane fails Feil diameter på utstansede hull (rørmansjetter) Feil tykkelse og feil fasong (slukmansjetter) Gummimaterialer mister elastisiteten over tid (redusert klemeffekt mot rør) MEN DET ALLER VIKTIGSTE: Det bør utarbeides en egen prøvemetode for tettedetaljer, og de bør godkjennes separat før de blir en del av membransystemet etter ETAG

15 Summary For å bygge tette våtrom trenger vi: Bedre monteringskompetanse hos utførende Bedre tettedetaljer Bedre produktkompetanse i salgsleddet 15

16 Summary Trenden i Sverige är positiv när det gäller våtrumsskador! Källa: 16
