1 Miljösamverkan Kronoberg-Blekinge Byggsamverkan Kronoberg Dagvattenseminarium Alvesta Exempel på dagvattenlösningar säkerhet vid vatten och exempel på robusta och multifunktionella lösningar Lars-Erik Widarsson Firma LE Widarsson och NSVA (Nordvästra Skånes Vatten och Avlopp AB)

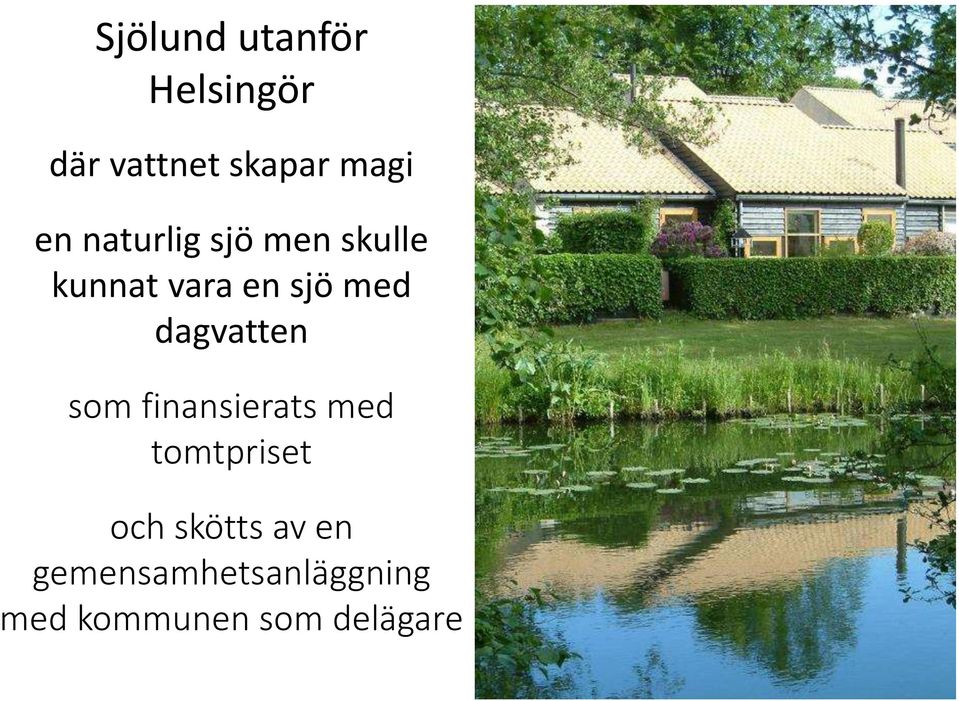

2 Sjölund utanför Helsingör där vattnet skapar magi en naturlig sjö men skulle kunnat vara en sjö med dagvatten som finansierats med tomtpriset och skötts av en gemensamhetsanläggning med kommunen som delägare

3

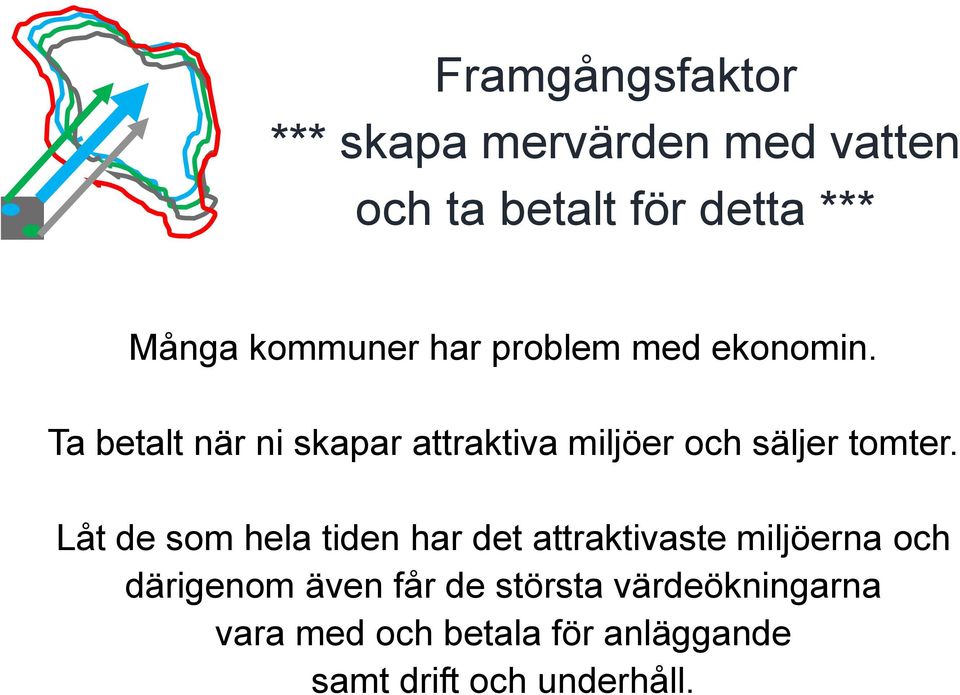

4 Framgångsfaktor *** skapa mervärden med vatten och ta betalt för detta *** Många kommuner har problem med ekonomin. Ta betalt när ni skapar attraktiva miljöer och säljer tomter. Låt de som hela tiden har det attraktivaste miljöerna och därigenom även får de största värdeökningarna vara med och betala för anläggande samt drift och underhåll.

5

6 Pilängen äldreboende i södra delen av Malmö där vattnet ökar upplevelsen och höjer livskvalitén

7 Miljösamverkan Kronoberg-Blekinge Byggsamverkan Kronoberg Dagvattenseminarium Alvesta Exempel på dagvattenlösningar säkerhet vid vatten och exempel på robusta och multifunktionella lösningar Lars-Erik Widarsson Firma LE Widarsson och NSVA (Nordvästra Skånes Vatten och Avlopp AB)

8 Exemplet Mariastaden i Helsingborg

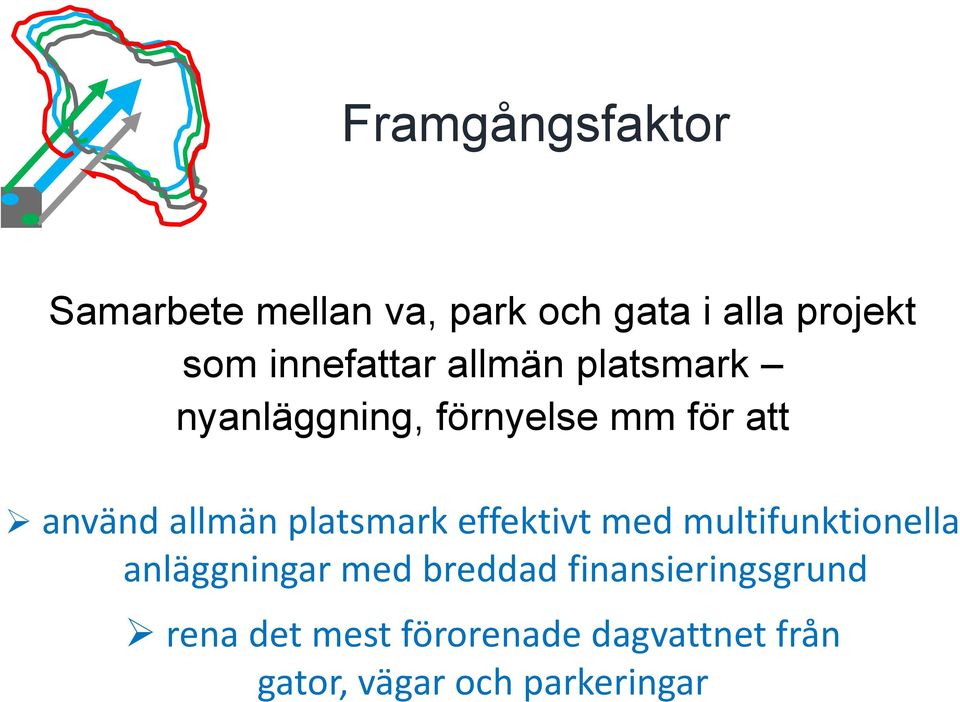

9 Framgångsfaktor Samarbete mellan va, park och gata i alla projekt som innefattar allmän platsmark nyanläggning, förnyelse mm för att använd allmän platsmark effektivt med multifunktionella anläggningar med breddad finansieringsgrund rena det mest förorenade dagvattnet från gator, vägar och parkeringar

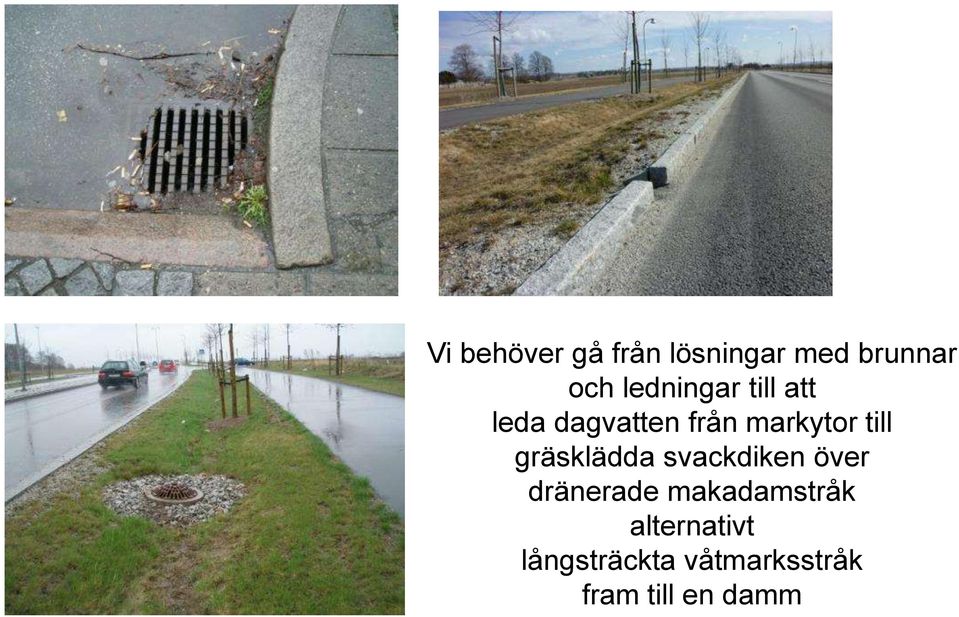

10 Vi behöver gå från lösningar med brunnar och ledningar till att leda dagvatten från markytor till gräsklädda svackdiken över dränerade makadamstråk alternativt långsträckta våtmarksstråk fram till en damm

11 Ledstjärna Öppen hantering av dagvatten är i stort sett alltid den bästa lösningen Fördröjer avrinningen, reducerar mängden dagvatten, ökar säkerheten mot översvämningar, förbättrar kvalitén, skapar mervärden och höjer fastighetsvärdet Håll kvar vattnet nära markytan

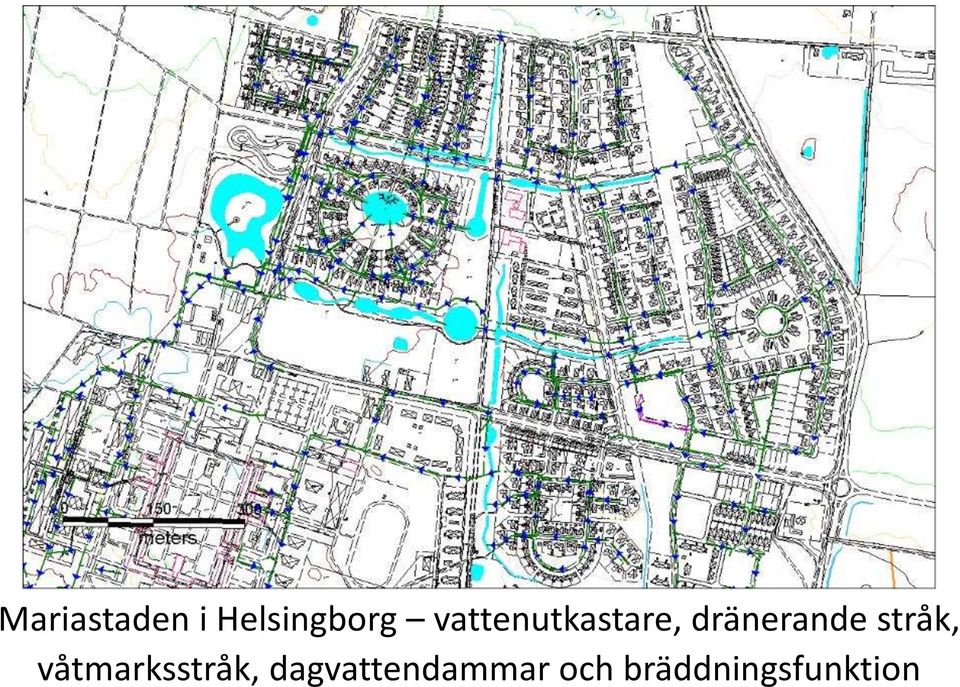

12 Mariastaden i Helsingborg vattenutkastare, dränerande stråk, våtmarksstråk, dagvattendammar och bräddningsfunktion

13

14

15

16

17

18

19

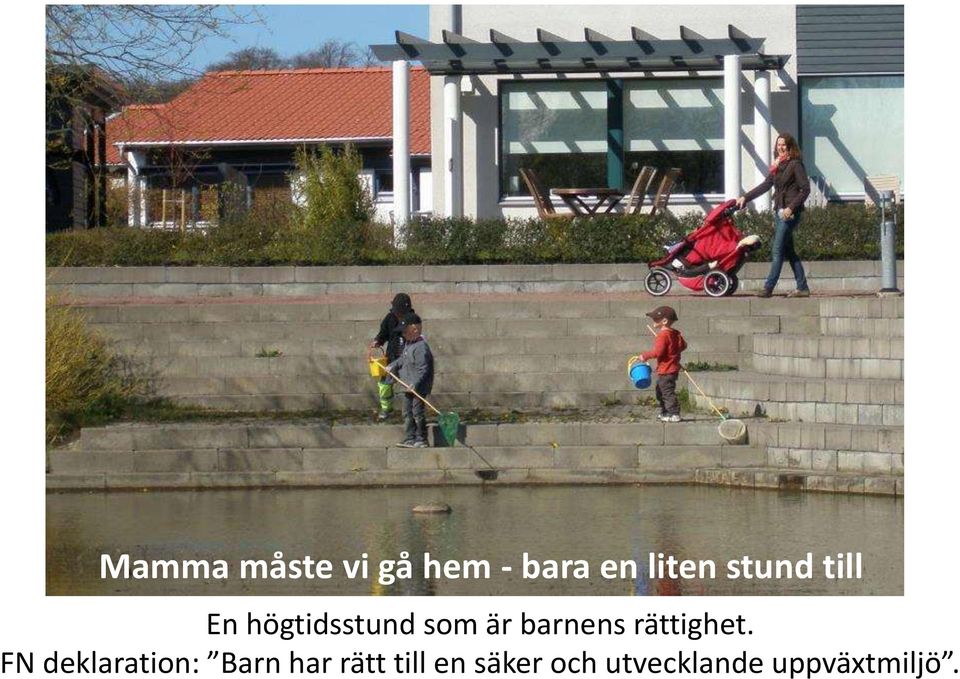

20 Mamma måste vi gå hem - bara en liten stund till En högtidsstund som är barnens rättighet. FN deklaration: Barn har rätt till en säker och utvecklande uppväxtmiljö.

21 Reglerat utlopp till känslig ravin

22 Bräddavlopp via svacka ut i skog

23

24

25 Vattensäkerhet

26 Statistiken i tabell från referensen Schyllander, Jan et. al STATISTIK OCH ANALYS - Varför drunknar barn? - En retrospektiv studie över barn som drunknat i Sverige MSB < > (Läst: ) Men först några vattenmiljöer

27 Grundsund på Skaftölandet i Lysekils kommun sommarort vid havet men också många permanent boende

28 Grundsund Karta: På liknande platser bor många barn i Sverige längs havet, sjöar, vattendrag och kajer utan att det finns staket

29 Plats 0-6 år Analys av behov Antal Hamn och kanal 1 Hav, sjö, älv - ej badplats 2 Badplats 10 Bil i vatten 3 Snöskoter, spark, gått på is 6 Simbassäng 1 Badkar 5 Pool, trädgårdsdamm 9 Annan damm 8 Totalt 45 Tabell 1. Antal drunknade barn period efter plats och åldersgrupp. Källa: Rättsmedicinalverket. (Schyllander et. al. 2010) Genomgång av polisrapporter.

30 Plats 0-6 år Analys av behov Antal Hamn och kanal 1 Risken uppenbar tillsyn liten risk Hav, sjö, älv - ej badplats 2 Risken uppenbar tillsyn liten risk Badplats 10 Ej staket men tillsyn Bil i vatten 3 Ej staket ev. räcke, riskmedvetenhet Snöskoter, spark, gått på is 6 Ej staket men riskmedvetenhet Simbassäng 1 Ej staket men tillsyn Badkar 5 Ej staket men tillsyn Pool, trädgårdsdamm 9 1) Tillsyn även om det finns staket runt egen eller grannes pool eller runt tomt Annan damm 8 Kanske även här tillsyn gör en analys Totalt 45 1) Verifierat exempel: ej fyllt 3 år klättrade över staket som var 1,05 m högt 1) Verifierat exempel: ej fyllt 5 år klättrade över staket som var 2,0 m högt

31 Plats 0-6 år 7-17 år Antal Antal Hamn och kanal 1 3 Hav, sjö, älv - ej badplats 2 5 Badplats Bil i vatten 3 4 Snöskoter, spark, gått på is 6 7 Simbassäng 1 6 Badkar 5 5 Pool, trädgårdsdamm 9 0 Annan damm 8 0 Totalt Avgörande faktorer Vuxnas kunskap, tillsyn och riskmedvetenhet Äldre barns självkännedom vattenvana och Riskmedvetenhet + kanske tillsyn Ansvarig vuxens kunskap, tillsyn och uppmärksamhet Tabell 1. Antal och andel drunknade barn period efter plats och åldersgrupp. Källa: Rättsmedicinalverket. (Schyllander et. al. 2010) Genomgång av polisrapporter.

32 Med fysiska åtgärder som inte är säkra omvandlas risken. Risken blir en kameleont. Den finns där men kanske inte i förälderns och barnets medvetande. Foto: Tropicarium Kolmården Photo <a href=" title="tropicarium Kolmården">Tropicarium Kolmården</a> Kameleonten tar sitt byte blixtsnabbt om bytet är omedvetet om risken

33 Den falska tryggheten Kameleonten och utvecklingshämmaren? Vattendjup i strandkanten ca 2 dm (min uppskattning)

34 Den falska tryggheten Ska kommunen verkligen försöka ta över förälderns ansvar och misslyckas?

35 Rekommenderad utformning av dagvattendammar i bostadsmiljö Dammar kräver vuxennärvaro för små barn. För de lite äldre behövs riskmedvetenhet vattenvana och simkunnighet lek glädje lärande utveckling början på riskträning och självkännedom Flacka slänter Makadam Fast botten Detta foto: Charlotte Wimark

36 1 MSB MSB/Guide-till-okad-vattensakerhet/ 2 Vattenvett är en bra artikel i tidskrift från Movium

37 Framgångsfaktor vattensäkerhet Skapa en vattensäkerhetsgrupp i kommunen och arbeta med konceptet vattensäker kommun. Ta fram anvisningar för hur de staket som finns ska skötas och lagas.

38 Robusta lösningar

39 Öresund Skälderviken

40 Öresund Skälderviken

41

42

43

44

45

46 46

47

48

49

50

51

52 Öresund Skälderviken

53

54

55

56 Miljösamverkan Kronoberg-Blekinge Byggsamverkan Kronoberg Dagvattenseminarium Alvesta Exempel på dagvattenlösningar säkerhet vid vatten och exempel på robusta och multifunktionella lösningar Lars-Erik Widarsson Firma LE Widarsson och NSVA (Nordvästra Skånes Vatten och Avlopp AB)

57 Exemplet Augustenborg i Malmö

58

59

60

61

62

63

64

65

66

67

68

69

70 Inlopp till kulvert innebär alltid en risk

71 Invallningsföretag

72 Oljeskärm i fördamm

73 Inverterat fartgupp leder över vattnet till den andra sidan

74 för gemensam planering av allmänplatsmark i detaljplaneskedet men även vid all planering av ombyggnad och förnyelse bildar en expertgrupp i skedet när skissarbetet på detaljplaner startar planera så att ni blir nöjda och kämpa för det och kommunen kan känna sig nöjd med sin vattenplanering! Gatu/trafikplanerare Stadsdmiljöplanerare VAplanerare gruppen planerar fördröjning, sekundära avrinningsvägar, ytor för översvämning och multifunktionell markanvändning Planarkitekt
