1 INSTALLATIONSANVISNING LARMSATS 103IR MED PASSIV IRDETEKTOR VISONIC SRN2000 Med * utmärkta kap läses för installation av grundsats FÖRORD PLANERING AV BEVAKNINGSOMRÅDE...3* 2 OLIKA INBROTTSDETEKTORER MONTERING AV CENTRALAPPARAT...4* 4 MONTERING AV ELEKTRONISKA SIRENER...5* 5 VAL AV FÖRBIKOPPLINGSANORDNING...6* 6 INKOPPLING AV TILLHÅLLARLÅS...6* 7 MONTERING AV RÖRELSEDETEKTOR...8* 8 OPTISKA INDIKERINGAR...10* 9 INKOPPLING AV RESERVKRAFTSACKUMULATOR... 11* 10 NÄTANSLUTNING...11* 11 INSTÄLLNING AV LARMTID OCH FÖRDRÖJNING... 11* 12 PROV OCH KONTROLL AV ANLÄGGNING... 11* 13 INKOPPLING AV KONTAKTMATTA INKOPPLING AV ÖVERFALLSKONTAKT INKOPPLING AV TELEFONUPPRINGARE MONTERING AV MAGNETISKA LARMKONTAKTER TIPS FÖR SOVRUMSFÖNSTER DRAGNING AV LARMSLINGA FELSÖKNING AV LARMLEDNING ÖVRIG FELSÖKNING FRAMTIDA SERVICE...16* 22 NATTKOPPLING INSTALLATION AV SABOTAGESKYDD...18* 24 INKOPPLING AV SENSORSYSTEM DAGLIGT HANDHAVANDE...20* 26 HUVUDSCHEMA...21* EFTERTRYCK FÖRBJUDES ENLIGT LAGEN OM UPPHOVSRÄTT 1

2 FÖRORD EXTRONIC LARM motsvarar i funktionssätt och bevakningsmöjlighet inbrottslarm, övriga på marknaden förekommande betydligt kostsammare system. Standardisering och pakettänkande påverkar priset i gynnsam riktning. Larmsats 103IR är framtagen med tanke på att minimera installationsarbetet samt medge ett mycket enkelt handhavande. Vi har i den utsträckning det varit möjligt gjort larmet klart för montering. Det är i stort sett endast anslutning av de olika i larmanläggningen ingående apparaterna, som Ni själv behöver utföra. När det gäller själva projekteringen ber vi Er att noga följa de enkla men nog så viktiga råd som ges. Råd grundade på mångårig erfarenhet av projektering av inbrottslarm. I larmsats 103IR ingår en mycket avancerad rörelsedetektor av typen passiv infrarödavkännade. Rörelsedetektorn är ett av de mest effektiva invändiga försåt man kan montera.tillsammans med centralapparat 103 bildar den ett helautomatiskt repeterande system. Med repeterande system menar vi en anläggning som automatiskt kan fortsätta bevakningen efter ett inbrottsförsök, det spelar således ingen roll om inkräktaren lämnar huset öppet. Anläggningen kommer fortsättningsvis att utlösa larm vid varje förnyat försök till intrång. Sirenerna ljuder vid varje försök så länge som inställts i centralen. Tiden är ställbar mellan 1 och 5 minuter. Centralapparat 103 är förberedd för ytterligare bevakning utöver rörelsedetektorn, naturligtvis kan man ansluta flera rörelsedetektorer men det går även att t ex ansluta magnetiska larmkontakter för kompletterande bevakning. Ett mycket avancerat system för skalskydd är den nya infraljuddetektorn MISTRAAL som medger indikering av öppnandet av samtliga dörrar/fönster utan att behöva draga kabel till dessa. Att försöka öka säkerheten genom s k folieskydd är inte bra i en villa. Folieskydd är t ex ett mera engångsskydd som visserligen har en viss preventiv effekt. Det är just de obefogade larmen som orsakat att vi 1:a Juli 1984 fick en ny lag. Lag med vissa bestämmelser om larmanläggningar (SFS 1983:1097). Lagen säger bland annat följande: Med larminstallation avses yrkesmässig installationsverksamhet av larmanläggningar enligt nedanstående defenition. För yrkesmässig installationsverksamhet av larmanläggningar krävs enligt lagen polistillstånd. Polisen övar därmed tillsyn över larminstallatörer vad gäller vandel och om installatören kan antas komma att bedriva verksamheten med omsorg och noggrannhet. Med larmanläggning avses en anläggning som är inrättad för att vid intrång, överfall eller annat liknande brottsligt angrepp avge signal till en särskild larmmottagare. Kommentar! Lagen omfattar således ej lokallarmsanläggningar utan endast till larmcentral anslutna system. Dock har det vid polisens tolkning/tillämpning visat sig att även lokallarmen har kommit att omfattas av bl a de föreläggande gällande som polisen utfärdar till anläggningsinnehavare som gar en hög frekvens av obefogade larm. Larminnehavare är skyldig tillse att anläggningen är i sådant skick att obefogade larm inte utlöses och därmed förorsakar merarbete för polisen, samt tillse att alla personer som kommer i kontakt med anläggningen inte förorsakar onödiga larm. Polismyndighet kan förelägga larminnehavare att vidtaga åtgärd om det kan antas att utryckning vid utlöst larm kan ha berott på misstag eller otillfredställande underhåll av anläggningen. Om utryckning från polis göres efter att föreläggande har utfärdats och innehavare inte vidtagit förelagda åtgärder skall anläggningsinnehavaren betala utryckningen om det inte är uppenbart att det är oskäligt. Polismyndighetens beslut enligt denna lag får överklagas hos Länstyrelsen genom besvär. I förarbeten till lagen framkommer att de stora problemen med falsklarm återfinnes i större objekt med många handhavare och att det är ett mindre antal objekt som står för merparten av de falska larmen. I villor och privatbostäder är problemet betydligt mindre. För undvikande av problem kan serviceavtal tecknas med levenrantören om man själv inte anser sig kunna göra en årlig kontroll av sin anläggning, se vidare kap FRAMTIDA SERVICE. Lycka till! EXTRONIC ELEKTRONIK AB Dag Danell 2

3 1. PLANERING AV BEVAKNINGSOMRÅDE Det kan inte nog understrykas att uppbyggnaden av anläggningens invändiga repeterande försåt är det viktigaste i hela systemet. De invändiga försåten skall utgöra anläggningens återförsäkring i de fall inkräktaren lyckats forcera en eventuell yttre kompletterande bevakning. Rörelsedetektorn är en infraröddetektor som har förmåga att indikera en rörlig värmekälla. Således räcker det inte med temperaturförändringar, utan det krävs en rörlig kropp utstrålande IR inom ett visst våglängdsområde. För den tekniskt intresserade kan nämnas att våglängdsområdet är inom det så kallade fjärran IRområdet och med våglängden 7 10 mikrometer. Räckvidden med lins nr 100 i detektor SRN2000 är 20 meter och den horisontella öppningsvinkeln är 90 grader i 3 horisontella plan där de bägge undre planen tittar 15 respektive 30 under det övre planet, dvs snett framåt/nedåt. Dessa avkänningsfält skall hindra att man kan passera under detektorn om man valt att montera den rätt högt upp på väggen. Mera deteljerad information om inkoppling och inställning av detektorn finner du i kap 7. Placering av detektorn är helt avgörande för systemets effektivitet. Principen skall vara den att en central punkt inne i huset skall bevakas. Detektorn skall inte riktas mot fönsterrader eller ytterdörrar. Är huset i flera plan är det absoluta villkoret att trappan till övre plan på något sätt intäckes av detektorns avkänningsfält. Om man sedan får med någon central korridor eller större rum är detta utmärkt. Tänk på att detektorn klarar avstånd upp till 20 meter vilket kan betyda att trappan kanske kan bevakas från bortre ändan av ett rum. Beakta även möjligheten till att förändra detektorns avkänningsfält genom utbyte av detektorlinsen. Den i larmsatsen ingående detektorn har ett unikt linsbibliotek att tillgå, ett urval av detta bibliotek återfinnes i Larmkatalogen 90/91. Bevakningsområdet kan naturligtvis utökas med flera IRdetektorer om så erfordras, dessa kopplas då i serie med tidigare installerade. Om man utöver rörelsedetektor vill komplettera med yttre larmpunkter på dörrar och fönster skall man veta att det inte är nödvändigt att förse varje yttre punkt med magnetkontakt. Här gäller det att gå ett varv runt sitt hus och försöka värdera troliga inbrytningspunkter. Förmodligen har man en ganska bra känsla för var ett inbrottsförsök kan komma att ske, detta med hänsyn taget till marknivå samt möjligheter till insyn från grannar och intilliggande vägar. Yttre larmpunkter kan då vara magnetkontakter eller tidigare nämnda infraljuddetektor MISTRAAL. Det bör påpekas att det inte är lämpligt att ansluta både magnetkontakter och rörelsedetektor i samma bevakningsslinga, vilket kan innebära att detektorns repeterande förmåga slås ut om t ex ett fönster med larmkontakt 3

4 2. OLIKA INBROTTSDETEKTORER Som avkännande detektorer kan nedanstående typer anslutas till central 103. a) Alla typer av rörelsedetektorer. b) Infällda och utanpåliggande magnetkontakter. c) Vibrationsavkännande sensorer, inertia system. (kräver separat analysator) d) Infraljudsdetektorer för trådlöst skalskydd. Installationsanvisning för rörelsedetektor och magnetkontakter finner du i denna installationsanvisning. När det gäller övriga detektorer medföljer anvisningar respektive detektor. 3. MONTERING AV CENTRALAPPARAT Centralapparat 103 är avsedd att fjärrstyras med huvudbrytare eller tillhållarlås vilket gör att den kan placeras bättre skyddad för sabotage. Således behöver man aldrig kunna nå centralen i det dagliga brukandet. Centralapparatens placering kan variera mycket beroende på olika planlösningar. En regel är att man bör eftersträva att montera denna inom bevakningsområde eller någon våning upp som ej går att nå utan att passera trappan som bör bevakas. Om huset har vind kan detta vara en bra plats som väsentligt kan underlätta montering av sirener samt utgöra en svåråtkomlig plats. Om både central, sirener och nödströmförsörjning monteras å vind kan inbrottslarmet svårligen tystas inom rimlig tid. En annan bra plats i enplansvillor är bakom kryddhyllan, ovanför köksfläkten i köket. Där finns oftast även ett uttag 220 Volt som kan nyttjas, byt detta till ett dubbelt uttag. TEKNISK BESKRIVNING Centralapparat 103 är en miniatyriserad fjärrstyrd central utförd i så kallad Cmosteknik för lägsta möjliga strömförbrukning. Centralen lämpar sig utmärkt för system med rörelsedetektorer, och är försedd med flera funktioner och möjligheter. Centralen har 4 ingångar med olika funktion enl följande: Märkt: 1. DIREKT LARM, BRYTANDE FUNKTION...D.BRYTANDE 2. DIREKT LARM, SLUTANDE FUNKTION...D.SLUTANDE 3. FÖRDRÖJT LARM, BRYTANDE FUNKTION...F.BRYTANDE 4. SABOTAGE SLINGA, BRYTANDE FUNKTION...SABOTAGE Utgången på central 103 är dimensionerad för en maximal ström av 1,5 Ampere vilket motsvarar 2 stycken ordinära elektroniska sirener. Om fler än 2 sirener eller sirener med högre strömförbrukning skall drivas erfordras ett mellanrelä så att totalströmmen tages från ackumulatorn. I tveksamma fall kontakta leverantören. Centralapparat 103 är försedd med en fast aktiveringstid på 1 minut vilket betyder att centralens ingångar blir aktiverade (känsliga) först 1 minut efter anläggningens tillkopplande oavsett om detta skett med strömbrytaren eller via fjärrmanöveruttaget. Lägg detta på minnet. Det har visat sig att just detta har fått en del installatörer tro att anläggningen inte fungerar. Man glömmer lätt att man måste vänta 1 minut innan man provar anläggningen. Aktiveringstiden är till för att man skall hinna lämna bevakat område när inpasseringsfördröjning nyttjas. Aktiveringstiden är även bra för att minimera risken för falska larm beroende på att man passerat en rörelsedetektor och denna inte hunnit återgå till viloläge, innan man t ex låst ytterdörrens tillhållarlås som kopplar in anläggningen. Central 103 är försedd med 2 olika möjligheter för TILL/FRÅN koppling eller blockering av larmfunktionen. 1. Huvudströmbrytaren kan användas i det dagliga brukandet om man nyttjar fördröjningen (ingång F.BRYTAN DE). Om anläggningen manövreras med tillhållarlåset skall huvudbrytaren alltid stå i läge till. 4

5 2. Uttaget märkt TILL/FRÅN fungerat inverterat d v s omvänt. När en slutning sker i TILL/FRÅN uttaget kopplas anläggningen ifrån. När en brytning sker, kopplas anläggningen in automatiskt efter 1 minut. Med detta förfaringssätt fås ett visst sabotageskydd när centralen fjärrmanövreras. Det är detta uttag som vanligtvis kopplas till låset. Man får aldrig låta låset fungera som anläggningens strömbrytare, enär detta skulle innebära att om någon vid ett inbrottsförsök skulle skada ledningarna till låset blir anläggningen spänningslös. TEKNISKA DATA: Mått: Spänning: Ström: Aktiveringstid: Larmtid: Fördröjning: Antal sektioner: Sabotageslinga: Spärr av felaktig slinga: 24timmars slinga: Utgång för felsignal:: Plats för reservkraft: 235 x 182 x 55 mm 12 volt Vid bevakning 10 ma 1 minut 1 5 minuter 5 60 sekunder 3 2 NC + 1 NO Ja Ja Ja Ja Ja 12V 1,9Ah 4. MONTERING AV SIRENER Placering av ingående sirener är avgörande för systemets effektivitet. En bra regel är högt och dolt. Den viktigaste sirenen torde vara den invändiga. Är huset i flera plan är en bra placering i trapphuset högst upp vilket kan innebära en monteringshöjd på 45 meter, vilket gör den mycket svåråtkommlig för sabotage. Den yttre sirenen monteras lämpligen i ventil å gavel inifrån vind eller under taksprång riktad åt lämpligt håll. Om det visar sig att den yttre sirenen inte kan monteras helt inbyggd eller dold så att risk för sabotage föreligger bör denna avsäkras med en säkring på 700 ma. Detta kan göras med en så kallad hängsäkring på ledningen till centralen. Det går även att sabotageskydda den yttre sirenen, hur detta går till ser du i kap 23. För anslutning av sirenerna finns i larmsatsen 2ledad kabel som är polaritetsmärkt. Skarvning mellan siren och kabel sker med i satsen ingående 2poliga kopplingsplintar med skruvförbindning. Sirenernas polaritetsmärkning: Normalt är den tvåfärgade kabeln + ledaren och den enfärgade. Vid osäkerhet testa sirenen direkt på ackumulatorn. Siren märkt HS817 är för utomhusmontage, och siren märkt S108 är för inomhusmontage. 5

6 5. VAL AV FÖRBIKOPPLINGSANORDNING Förbikopplare i en larmanläggning är den anordning som tillåter larminnehavaren att passera in i det larmade objektet utan att larm utlöses. Detta kan lösas på i huvudsak 2 olika sätt enligt nedan. 1. För att minska risken för obefogade larm och möjligheten att glömma slå till anläggningen rekommenderas TILL/ FRÅNkoppling via befintligt tillhållarlås. Har man inget tillhållarlås är fördelarna så stora med att styra larmanläggningen över ett sådant att detta bör monteras. Välj då gärna ett 9tillhållarlås t ex FAS309 vilket är enkelt att modifiera. Din leverantör kan både ordna modifiering eller tillhandahålla ett redan färdigt lås med mikrobrytare. Ledningarna från låset anslutes via överföringskabeln vid dörrkarmen till centralapparatens fjärrmanöveruttag märkt TILL/FRÅN. Tillhållarlåset kommer nu att styra hela centralen. Har man flera olika detektorer inkopplade på olika ingångar kommer samtliga att vara blockerade när låset är upplåst. Observera att när låset är upplåst skall det vara kontakt via mikrobrytaren i låset. 2. Ett enklare alternativ är att utnyttja den i systemet inbyggda fördröjningen. Om rörelsedetektorn är monterad så att den bevakar vägen till centralen skall detektorn inkopplas mellan anslutningarna F.BRYTANDE. Lämplig tid för att hinna in och slå ifrån centralen inställes med fördröjningskontrollen. Tilloch frånslag kan ske med huvudbrytaren eller ännu bättre en separat strömbrytare ansluten till uttagen TILL/FRÅN. Lägg märke till att denna strömbrytare då kommer att fungera tvärt om, d v s vid kontakt är anläggningen frånkopplad och vid avbrott är anläggningen tillkopplad. Med detta förfarande uppnås att om någon klipper ledningarna till denna strömbrytare kommer anläggningen fortfarande att vara inkopplad. 6. INKOPPLING AV TILLHÅLLARLÅS Ombyggnad av tillhållarlås utföres av återförsäljare eller låssmeder men kan även utföras av den något händige. På omstående sida finner du en enklare beskrivning och några bilder som visar hur det går till. Anslutningen skall ske till de stift på mikrobrytaren som ger kontakt när låset är upplåst. För att indikera att mikrobrytaren har tillkopplat anläggningen och att anläggningen har spänning monteras en lysdiod i nyckelskylten. Borra ett 6,5 mm hål och tryck i den medföljande bussningen från framsidan. Lysdioden instickes därefter bakifrån varefter denna fixeras med den medföljande plastringen som övertädes bussningen. Kabeldragning sker med den i satsen ingående 4ledaren som även användes för anslutning av IRdetektorn. Kabeldragning mellan lås och överföringskabel kan göras på flera olika sätt enligt omstående sida. 1. Såga/fräs ett spår på dörrbladets kant enligt figur på omstående sida, förbindelsen till överföringskabeln borras från överkant av dörren varefter överföringskabelns dosa monteras över borrhålet på dörrens insida. 2. Vissa dörrar medger att man borrar diagonalt inuti dörren direkt mellan lås och överföringskabel. 3. Man kan även borra i framkant och fräsa/såga i överkant. Överföringskabeln har ett antal olikfärgade (6st) ledare i sina kopplingsdosor, dessa är till för sabotageskydd eller om man t ex skall ha någon magnetkontakt, lysdiod eller annat extra tillbehör monterat på dörren. För inkoppling av 103centralen krävs normalt 4 ledare. 6

7 För låsets inkoppling väljer man 2 godtyckliga färger, men man måste se till att man tar samma färger i överföringskabelns bägge dosor. Samma sak gäller även ledningarna från lysdioden (den diod som inte har en liten svart prick i lyskroppen) i nyckelskylten. Använd lediga skruvar, ej de två mittersta anslutningarna med metallblecken om inte systemet skall daglarmas med sabotageslinga, se kap 23. Ett förslag till val av färger och inkoppling finner Du i kapitel 8. Vid daglarmat system fungerar de två mittersta skruvarna med metalltungor som en sabotagekontakt d v s om locket till dosan skruvas av blir det avbrott i slingan och larmet kommer att utlösas innan man fått av kåpan. Sabotageslingan skall då passera in på den ena metalltungförsedda skruven och ut vidare på den andra på sin väg ned till låset. Försök att dölja ledningen från dörren så mycket som möjligt. Tänk på att man ibland kan lätta litet på golvlister eller att det kan gå att dölja kabeln bakom skugglisten vid taket. MODIFIERING AV TILLHÅLLARLÅS: Öppna låset och börja med att plocka ur tillhållarna (tunna plåtskivor med fjädrar). Lägg i mikrobrytaren i underkant på kolven och prova ut det läge som ger en god funktion (se lilla bilden) ett knäpp skall höras när mikrobrytaren slår om när man för låskolven fram och tillbaka. Märk ut skruvhålen genom mikrobrytaren och borra hålen med en 2,5 mm borr. I vissa trånga lås kan man få klippa av anslutningsbenen något och ta bort manöverarmen och låta den lilla plastnabben känna kolvens läge, i dessa fall filar man bort något på låskolvens stopp så att en jämn kurva bildas som kan trycka ned plastnabben på mikrobrytaren utan att kolven hakar upp sig. Vanligtvis sker anslutning av kablarna till de båda yttre anslutningarna om inte blinkdiod i nyckelskylt skall anslutas. Kablarna från mikrobrytaren lägges sedan i utfilade spår mellan låshus och locket. Lägg tillbaka tillhållarna i rätt ordning försiktigt utan att korsa fjädrarna, sätt därefter tillbaka locket. Kontroll av att rätt anslutningar har nyttjats kan ske med den enkla provanordning som beskrivits i kap FELSÖKNING (batteri och summer). Parallellkoppling av tillhållarlås Vid behov av förbikopplingsmöjlighet på flera platser kan flera lås eller förbikopplare parallellkopplas. Detta bör så långt som möjligt undvikas för att minimera risken för handhavandefel. Om två lås kopplas parallellt blir funktionen följande: Anläggningen frånkopplas när något av de bägge låsen låses upp. Anläggningen tillkopplas när det sista låset låses. Se brevidstående kopplingschema. Till centralapparat 7

8 7. MONTERING AV RÖRELSEDETEKTOR Detektor SRN2000 har ett bevakningsområde enligt bredvidstående figur. Beakta att andra bevakningsoråden kan erhållas genom att byta detektorlinsen till någon lins ur linsbiblioteket som till en del finns återgivet i Larmkatalogen. SRN2000 har en mycket god förmåga att motstå störningar från turbulent varmluft och högfrekvens, dock bör man ändå undvika extrema placeringar nära ventilationssystem, värmeelement, solbelysta fönster och övriga elektriska installationer. Ledningarna från detektorn bör ej heller dragas parallellt med andra elledningar några längre sträckor. Monteringsplatsen för IRdetektorn förutsättes vara fastställd enligt tidigare kap 1. Lämplig monteringshöjd kan vara 2 2,5 meter men är ej kritisk med tanke på att SRN2000 har stora justeringsmöjligheter vad gäller räckvidd/monteringshöjd. Beakta att detektorkåpan är så utförd att den även kan monteras i hörn. Räckvidd och inställning av detektorn framgår av nedanstående tabell, finjustering av detektorn sker i kap. Provning För ytterligare information se bifogad Inst.anv för SRN2000. Exempel: Om ett bevakningsområde på 12 meter erfordras när detektorn momteras på en höjd av 1.8 meter, inställes vertikalvinklen enligt tabellen på 30. Detektorkåpan lossa/fastsättes enligt figurerer nedan. Skruva ur elektronikkortet genom att lossa skruven mitt på kortet. Vidrör ej själva detektorelementet (svart liten ruta). Detektorkåpan skall nu förses med lämpligt hål för kabelgenomföring, tryck ut en av plastbitarna med lämpligt verktyg. Skruva upp kåpan på utsedd plats beakta att detektorn ej bör riktas ut genom fönster eller mot öppen spis el dyl. För in en skalad 4ledare genom tidigare upptaget hål. Skruva tillbaka elektronikplattan, vidrör ej detektorelementet! 8

9 4ledaren anslutes i detektorn enligt nedan: SVART till 12 V RÖD till + 12 V GUL till NC BLÅ till NC Uttagen märkta Tamper användes om sabotageskydd skall inkopplas. Se Inkoppling av sabotageskydd INKOPPLING I CENTRAL. Den 4ledade kabeln anslutes i centralapparaten enligt följande: RÖD till Batteri + SVART till Batteri GUL till D.Brytande eller F.Brytande BLÅ till för resp ingång (se avsnitt 9) Vid inkoppling av flera IRdetektorer kopplas dessa i serie med varandra. Dock ej i serie med magnetkontakter (se sidan 3). Exempel på seriekoppling framgår av nedanstående schema där två detektorer är kopplade i serie och anslutna till ingång D.Brytande. Bygling av ej använda sektioner. Observera att direktbrytande /fördröjd ingång som ej nyttjas måste överkopplas med en kort bit kabel för att inte indikeras som fel (avbrott i slinga) detta gäller även sabotageingången, den slutande ingången överkopplas ej. 9

10 8.OPTISKA INDIKERINGAR INDIKERING AV LARMINGÅNGAR För att förvissa sig om att larmslingorna är hela dvs att inga dörrar/fönster är öppna, indikeras detta med en lysdiod (de utan den lilla svarta pricken i lyskroppen) i överföringskabelns ena dosa. Lysdioden i påsen för överföringskabeln monteras genom att vika benen 5 mm under själva lyskroppen beakta att det långa benet på lysdioden är + (se fig 1) och därefter skruva fast denna under de två övre skruvarna i överföringskabeln. Denna lysdiod anslutes till uttagen märkta FEL + på centralens högra sida, beakta + och. Om endast rörelsedetektor inkopplas i systemet kan denna indikering ev utelämnas eftersom dessa detektorer alltid återgår till viloläge d v s hel slinga. LYSDIOD I NYCKELSKYLT För att få en kvittens på att mikrobrytaren i låset har fungerat samt att anläggningen har erforderlig spänning monteras en blinkdiod i tillhållarlåsets nyckelskylt. Den preventiva effekten av denna skall heller inte underskattas. Borra ett 6.5 mm hål i tillhållarlåsets yttre nyckelskylt, pressa i den bussning som medföljer blinkdioden. Tryck i blinkdioden bakifrån och för över den svarta ringen för att låsa hållaren se nedanstående fig. Beakta att den långa ledaren är +. Således blir den totala installationen till dörren med ovanstående indikeringar enligt nedanstående schema: Nyckelskylt C NO NC Minus Svart Blå Röd + Batteri + Batteri Fel+ Till/Från + Röd Svart Gul Blå Svart Lysdiod, långa benet = + Gul Svart Svart Svart Lysdiod, långa benet = + Plastbussning Röd Blå Röd Blå Blå Blå Röd Röd Motstånd 560 W Överföringskabel Om funktionen på låset blir tvärt om dvs anläggningen tillkopplad vid upplåst läge så skifta anslutningarna NO och NC på mikrobrytaren! 10

11 9. INKOPPLING AV ACKUMULATOR Larmsats 103IR innehåller en reservkraftsackumulator som skall ta över driften om inkräktaren försöker göra huset strömlöst. Reservkraftsackumulatorn fungerar även som en buffert så att anläggningen skall orka driva flera sirener. Ackumulatorn laddas kontinuerligt av den i satsen tillhörande laddaren. Ackumulatorn som är märkt med +(röd) och (svart) placeras i centralen och anslutes till förberedda batterianslutningar/ledningar i centralen. Uttagen BATTERI + användes för matning av detektor eller då centralen monteras i båt eller husvagn och matas av yttre kraft. Anslut inte ackumulatorn till systemet för än hela systemet är klart och skall provas. Om annan strömförsörjning än den i larmsatsen levererade användes är det av största vikt att denna är strömbegränsad och har en slutspänning av 13,9 volt för att undvika skador på ackumulatorn. Rådfråga leverantören vid tveksamhet. 10. NÄTANSLUTNING Larmsats 103IR innehåller en laddare för laddning av reservkraftsackumulatorn. Denna laddare är speciellt anpassad för att mata ackumulator och centralapparat. Laddning skall ske ständigt för att ackumulatorn skall må bra. Anslut inte 220vsidan på laddaren ännu 11. LARMTID OCH FÖRDRÖJNING I centralapparaten finns en kontroll märkt LARMTID d v s den tid som Ni önskar att sirenerna skall ljuda efter utlöst larm. Larmtiden är inställbar från 1 till 5 minuter, ställ in den tid som Ni anser lämplig. Använd skruvmejsel ur monteringssatsen. Tänk på att det kan räcka med några minuters larm för att inkräktaren skall förstå att han är uppmärksammad. Kontrollen märkt fördröjning gäller endast ingången märkt F. BRYTANDE. Med fördröjningskontrollen inställes den tid som åtgår för att nå huvudbrytaren om denna sitter inom bevakat område. Se kap PROV OCH KONTROLL AV ANLÄGGNING. Först skall detektorns bevakningsområde ställas in och kontrolleras enligt nedan: 1. Kontrollera att huvudbrytaren står i läge FRÅN. 2. Anslut ackumulatorn beakta + och. 3. Anslut laddaren till vägguttag 220 volt. 4. Vänta minst 2 minuter så att IRdetektorn hinner stabiliseras. Detektorn är spänningssatt kontinuerligt och arbetar även när huvudbrytaren är frånslagen, detta för att detektorn alltid skall vara i balans vid tillkoppling av systemet. Således skall både ackumulator och laddare frånkopplas vid arbeten med detektorns anslutningar det räcker inte med att slå ifrån huvudbrytaren. 11

12 5. Justera vertikalvinkeln hos detektorn genom att lossa på elektronikkortet i detektorn och skjuta detta upp och ned. Skjuts kortet uppåt sänks bevakningsområdet och om kortet skjuts nedåt höjs fälten. En tabell för räckvidd och vertikalvinkel återfinnes i den lilla manualen som följer detektorn. Efter justering åtdrages fästskruven för kortet igen. Beakta att avkänningsfälten bör sluta mot någon fast referenspunkt och inte titta ut i rummet om detta är längre än 20 meter, om så är fallet bör avkänningsfälten riktas ned i golvet 20 meter bort. Området kontrolleras genom att man går tvärs igenom bevakningsområdet och samtidigt iakttager den röda lysdioden i detektorn. Lysdioden tänds varje gång den indikerar en person. Utför denna så kallade gångtest från båda riktningarna tvärs över bevakningsområdet och på olika avstånd från detektorn. Om en justering i horisontalplanet erfordras, göres detta genom att lossa linshållarna på varje sida om linsen och justera denna horisontellt, varefter linshållarna tryckes på plats igen. Se figur å sida 8. IRdetektor SRN2000 är vid leveransen justerad för en något högre omgivningstemperatur varför känsligheten kan minskas. Om inte bevakningsområdets största avstånd är 20 meter bör känsligheten ställas ned så att den precis löser bevakningsuppgiften. Detta göres med lilla röda ratten i detektorn, medsols ökar känsligheten och motsols minskar. Känslighetskontrollen medger dock en lägsta känslighet av 50%, det går således inte att helt stänga av detektorn med känslighetskontrollen. 6. Slå till huvudbrytaren. 7. Om anläggningen är fjärrstyrd via låset skall detta låsas varefter man väntar aktiveringstiden 1 minut. 8. Gå in i detektorns bevakningsområde. Larm skall nu utlösas direkt om detektorn är kopplad till D.BRYTANDE och efter inställd fördröjning om detektorn är kopplad till F.BRYTANDE. 9. Återställ larmet genom att låsa upp tillhållarlåset eller slå ifrån huvudbrytaren.för anläggningens säkra funktion bör denna provas enligt ovan en eller ett par gånger per år för kontroll att anläggningen inte skadats av åskväder eller utsatts för åverkan på ledningar eller sabotage. Låt då anläggningen endast ljuda någon sekund så att omgivningen inte oroas. Ovanstående prov är det enda sättet att testa anläggningen fullständigt. Att ersätta sirenerna med en lampa ger inte information om eventuellt fel på sirenerna. 13. INKOPPLING AV KONTAKTMATTA Som kompletterande bevakning utanför detektorns bevakningsområde eller i annat plan är kontaktmattan ett alternativ. Kontaktmattan tillhör de repeterande detektorerna. Eftersom mattan återfjädrar efter att man gått på den kommer larm att utlösas varje gång någon passerar denna. Har kontaktmattan beteckningen KE31 eller KE32 sker anslutning till de båda skalade ledarna. De båda oskalade ledarna är till för så kallade daglarmade system med en vilströmslinga som är inne och vänder i mattan. Dessa användes normalt inte och kan därför klippas bort. Anslutning av kontaktmatta sker lämpligen med 2ledaren RKUB 2 x 0,5 mm 2. Anslutningen i centralen skall ske i uttagen märkta D.SLUTANDE. 12

13 14. INKOPPLING AV ÖVERFALLSKONTAKT Till centralapparat 103 kan anslutas en så kallad överfallskontakt. Överfallskontakten skall ses som en form av trygghetslarm och monteras vanligtvis i sovrum för påkallande av uppmärksamhet vid brand, sjukdom eller om man hör att någon försöker bryta sig in i huset. Att utlösa trygghetslarmet vid direkt konfronation med en inkräktare är inte tillrådligt enär detta kan utlösa onödigt våld. Överfallskontakten skall vara av typen brytande, anslutning göres i uttagen märkta sabotage eller i serie med övriga sabotagekontakter. Lämplig kabel är 2 x 0,5 mm 2. Överfallskontakten kommer då att fungera även om anläggningen är frånkopplad via fjärrmanöver i lås. Trygghetslarmet skall ej förväxlas med överfallslarm som innebär att ett tyst larm via telefonuppringare och larmcentral kallar polis till platsen. För installation av överfallslarm erfordras fr o m tillstånd av polismyndighet. Seriöst arbetande larmföretag har erhållit polistillstånd. Nedanstående schema utvisar uppbyggnaden av ett överfallslarlarm enligt polisens intentioner. Överfallslarm skall enligt rekomendationer ej hanteras i samma central som inbrottslarm varför inkoppling av överfallskontakter till central 103 skall ses som ett lokalt trygghetslarm. 13

14 15. INKOPPLING AV TELEFONUPPRINGARE För start av telefonuppringare erfordras vanligtvis en slutning till minus, slutning till minus kan erhållas vid uttaget märkt SIREN. Det förutsätter att telefonuppringaren strömförsörjes från inbrottslarmet, vilket är det vanligaste. Om uppringaren kräver en potentialfri slutning kan man montera ett mellanrelä över sirenutgången. Rådfråga leverantören. Anslutning till telenätet sker vanligtvis via ett telefonjack, dock skall detta jack ligga primärt d v s närmast telestationen. Detta betyder att inkommande teleledning skall passera genom uppringaren och vidare till övriga telefoner. Om inte uppringaren kopplas på detta sätt kan dess funktion brytas om inkräktaren lyfter luren på någon av telefonerna. Inkommande linjen är alltid de nedre anslutningarna i telejacket och de båda övre är utgående linje till nästa apparat osv. Nedanstående schema visar ett exempel på sammankoppling av uppringare till central 103. Larmkontakt för infällning monteras på följande sätt: 16.MONTERING AV LARMKONTAKT Om kontakten skall monteras uppåt nedåt eller åt sidan beror på hur man tänkt draga ledningen. I enplansvillor kan det i bland gå att borra med en förlängd borr i överkant på karmen direkt upp till vinden, där hela bevakningsslingan drages. Se ritning nedan. a) Välj kabeldragningsväg. b) Borra ett 10 mm hål enligt figur ca 30 mm djupt (beroende på magnet kontakt). c) Borra med en förlängd borr i 10 mmhålet upp på vind eller till kanten av fodret (se ritning) d) Träd igenom en grövre ståltråd eller svetstråd som vikts tillbaka i ena ändan där larmledningen fästes. e) Drag igenom larmledningen, skala och anslut kontakten. Alternativ kabelväg Innervägg Kabel till vinden 57mmhålborras med förlängd borr Magnetkontakt 14 mm Yttervägg f) Löd anslutningen för bästa kontakt och hållfasthet. g) Drag i larmledningen samtidigt som kontakten styres in i hålet. h) Larmkontakten försänkes i hålet till ca 0,5 mm under ytan. Foder Karm Dörr / fönster Magnet Max10mm i) Märk ut den punkt på fönstret/dörren, som är mitt för magnetkon t akten, borra ett 10 mm hål för magneten. Ej djupare än 30 mm. j) Knacka ned en bit i taget av magneten tills dörren/ fönstret går att stänga. Slå inte direkt med ett metallföremål på magneten använd t ex en bakvänd skruvmejsel. 14

15 UTANPÅLIGGANDE MAGNETKONTAKTER På källarfönster, garagedörrar och där det ur estetisk synpunkt ej stör, kan man välja att montera en larmkontakt av utanpåliggande typ. Dessa monteras vanligtvis i överkant och då så långt ifrån gångjärnssidan som möjligt för att erhålla en tidig indikering. Den utanpåliggande magnetkontakten består av två delar, den ena fast (den med anslutningarna) och den andra rörlig (magneten). Den fasta delen monteras på karmen och den rörliga delen på fönsterbågen eller dörren. Börja med att märka ut skruvhålen (dörren/fönstret stängt) för den rörliga och skruva sedan fast denna. Larmledningen till den fasta kontakdelen anslutes de yttre skruvarna eller till de båda skalade ledarna (i vissa typer röd och svart ledare). Därefter placeras den fasta parallellt intill den rörliga och uppmärkning av skruvhålen göres.den fasta delen fastskruvas och kabeln förlägges på lämpligt sätt. Kontakterna kopplas i serie. Bredvidstående figur utvisar monteringen sedd från sidan. 17. TIPS FÖR SOVRUMSFÖNSTER Om bevakning önskas nattetid av öppet sovrumsfönster, är det möjligt att sova med öppet och bevakat fönster om man monterar en magnetkontakt på gångjärnssidan. Fönstret går då att öppna till en viss gräns utan att anläggningen utlöses. Låt någon iakta fellampan när du fastställer hur mycket fönstret går att öppna, innan larm utlöses.fönstret bör sedan säkras med en bit snöre så att larm inte utlöses av misstag. Med denna metod sover Ni tryggt utan att göra avkall på säkerheten. 18. DRAGNING AV LARMSLINGA Principen för magnetkontakternas inkoppling till central 103 är att dessa kopplas i serie och anslutes till ingång på centralen som ej nyttjas för rörelsedetektor. Av praktiska skäl kan bevakningsslingan uppdelas i mindre slingor. Om t ex några fönster i källaren skall bevakas, sker detta med en mindre slinga ansluten till huvudslinga i övre plan. Gör gärna en enkel skiss över bevakningspunkterna och planera med hjälp av denna kabeldragningsväg och uppdelande i slingor. Drag ledning till den första kontakten, anslut magnetkontakten enligt figur. Lämpligen användes sabotageskyddade kopplingsdosor för uppkoppling. Sabotageskyddet i kopplingsdosorna utgöres av ett bleck som påverkas av locket. Beakta möjligheten att förlägga kabeln under golvsocklar, skugglister, heltäckningsmattor etc. 15

16 19. FELSÖKNING AV LARMLEDNING För att larm skall kunna utlösas erfordras ett larmslingan först har varit hel och sedan bryts, således utlöses ej larm om en detektor i en redan bruten larmslinga påverkas. Ett avbrott kan förorsakas av för stort avstånd mellan magnet och kontakt, avspikad ledning, dålig skarv eller defekt detektor. Kontrollera att förbindelse genom alla kontakterna finns. Detta kan göras med en enkel testanordning enligt nedan, eller summer och mätinstrument med resistansområde. Att hitta felstället om summern inte ljuder tillgår på följande sätt. Anslut summer och batteri till slingan. Stick nålarna genom de båda kablarna på slingan på godtyckligt ställe, om summern ljuder ligger felet längre bort på slingan. Om den inte lyser ligger felet mellan nålarna och summern. Flytta kortslutningsbygeln närmare summern till denna ljuder och ringa på detta sätt in felet. 20. ÖVRIG FELSÖKNING Kontroll att strömförsörjning och sirener är rätt kopplade och fungerar kan göras på följande sätt. Tag en kort bit kabel och skala i bägge ändar, håll denna kabel kortvarigt mellan SIREN och BATTERI. Om sirenerna ej ljuder är det ett tecken på felkoppling eller att strömkällan är felaktig eller felkopplad (+). Om strömbrytaren är till eller frånslagen vid denna test saknar betydelse. Kontrollera strömbrytarfunktionen med lampan och batteriet. Om det trots denna kontroll ändå inte fungerar kontakta leverantören. 21. FRAMTIDA SERVICE Anläggningen skall någon gång per år kontrolleras genom simulering av ett inbrott. Detta kontrollerar anläggningen ända upp till sirenerna vilket är viktigt. Låt provet endast vara någon sekund så orar det inte några grannar. Återställ genast med huvudströmbrytaren. Efter 4 år kan det vara aktuellt att kontrollera reservkrafts ackumulatorn. Detta göres enklast genom att dra ur laddaren ur väggen vänta några timmar och sedan provköra systemet. Låter sirenerna med god effekt sätt tillbaka laddaren. OBS: I förebyggande syfte skall ackumulatorn lämpligen bytas efter 5 år. Vid beställning ange ackumulatortypen till 12 volt 2 Ah till central 103. Extronic AB 103AS/891 16

17 22. NATTKOPPLING Om larmanläggningen önskas inkopplad nattetid helt eller delvis kan förfaras på olika sätt. Detta beroende på hur bevakningen är upplagd och hur mycket som önskas bevakat. Är huset i två plan och sovrummen befinner sig i övre plan kan man inkoppla systemet från sovrummet genom att helt enkelt med en strömbrytare bryta ledningen till låset. Se nedanstående fig. IRdetektor + PB1 Fördröjt brytande Direkt slutande Direkt brytande Sabotage Till/Från Fördröjning 560sek Larmtid 15min Till förbikoppling Som nattkoppling kan användas strömbrytare PB1 om denna ändras till brytande funktion genom att lossa på omkopplaren i boxen och vrida denna 180. Funktionen skall således bli den att det är avbrott när omkopplaren står i läge TILL. Är huset i ett plan och man t.ex kompletterat systemet med magnetkontakter eller vibrationssensorer låter man en tvåpolig strömbrytare bryta ledningen till låset samtidigt som man kortsluter ledningen till IRdetektorn. Med denna koppling kommer det inre skyddet att vara bortkopplat och det yttre inkopplat. Lämplig omkopplare för detta är PB3 med beställningsnummer Extronic Se nedanstående schema. Utöver inritat anslutes matningen till blinkdioden till uttaget märkt Batteri på centralens högra sida, märkt med rött och svart i PB3. Beakta även kap. 17 tips för sovrumsfönster. IRdetektor Nattbrytarre PB3 + PB3 Fördröjt brytande Direkt slutande Direkt brytande Sabotage Till/Från Fördröjning 560sek Larmtid 15min Till förbikoppling 17

18 23. INSTALLATION AV SABOTAGESKYDD Vid montering av larmsats i offentlig miljö och platser där sabotage eller förberedande av inbrott kan tänkas ske, bör ingående komponenter skyddas med sabotageslingor. Det är då av vikt att systemet genom sabotageslingor övervakar sig självt dygnet runt. Detta är är möjligt genom att ansluta sabotagekontakterna från respektive detektor till uttaget märkt SABO TAGE, beakta att samtliga kontakter kopplas i serie. Om larmanläggningen skall förses med sabotageskydd av ingående komponeneter erfordras ytterligare en tvåledare framdragen till respektive siren, detektor och till/frånkopplingsanordning. För skydd av ex.vis IRdetektor åtgår således 6 ledare Samma princip gäller övriga komponenter som i de flesta fall har uttag för sabotageskydd. För att t.ex erhålla sabotageskyddade sirener erfordras en fyrledare där en sabotageslinga är uppe och vänder i sirenerna. För detta ändamål finns en specialkabel med grövre ledare för sirenmatningen. Är anläggningen ett lokallarm med enbart akustisk larmgivning erfordras alltid minst 2 sirener. Principen skall ju vara den att om man klipper den ena startar den andra. Om fara för sabotage föreligger för den yttre sirenen bör ledningen till denna avsäkras med en så kallad hängsäkring på 700 ma. (bestnr: Extronic ma trög). 18

19 24. INKOPPLING AV SENSORSYSTEM För att öka säkerheten i skalskydd utöver den säkerhetsnivå som magnetkontakter och infraljuddetektor ger, kan sensorer monteras. Itec sensorer är en typ av vibrationskontakter med en unik förmåga att indikera mekanisk bearbetning i form av brytning, sågning och glaskross. Principen bygger på trögehetn hos en horisontell lagrad axel som vid högre frekvenser ger kortvariga avbrott en sluten krets, denna unika signal enelyseras sedan. Sensorerna kräver för sin funktion en analysator som utvärderar signalerna från sensorslingan. I analysatorn kan inprogrammeras chockkänslighet och antal påkänningar inom viss tid. Den mer avancerade analysatorn med räknande funktion har beteckning EXI5 och kan monteras i separat tillbehörslåda med beställningsnummer: För en mera ingående beskrivning av systemet med monteringsförslag hänvisar vi till INSTALLATIONSANVIS NING ITEC INERTIASENSORER. Inkopplingen av en separat analysator EXI5 med räknande funktion till central 103 framgår av nedanstående schema. Beakta att ett balanseringsmotstånd skall monteras i den sista sensorn i larmslingan. Balanseringsmotståndet är på 1 kohm och medföljer analysatorn. Med balanserad slinga uppnås att larm utlöses vid både klippning och kortslutning av slingan. Sensorerna 323 och 324 har en inbyggd sabotagekontakt. Om anläggningen monteras i offenlig miljö skall dessa skyddas med sabotageslinga, se inkoppling av sabotageskydd. Sensorerna finns även i ett utförande med inbyggd magnetkontakt. Då är beteckningen 323MC, i brunt utförande är beteckningen 324MC. 19

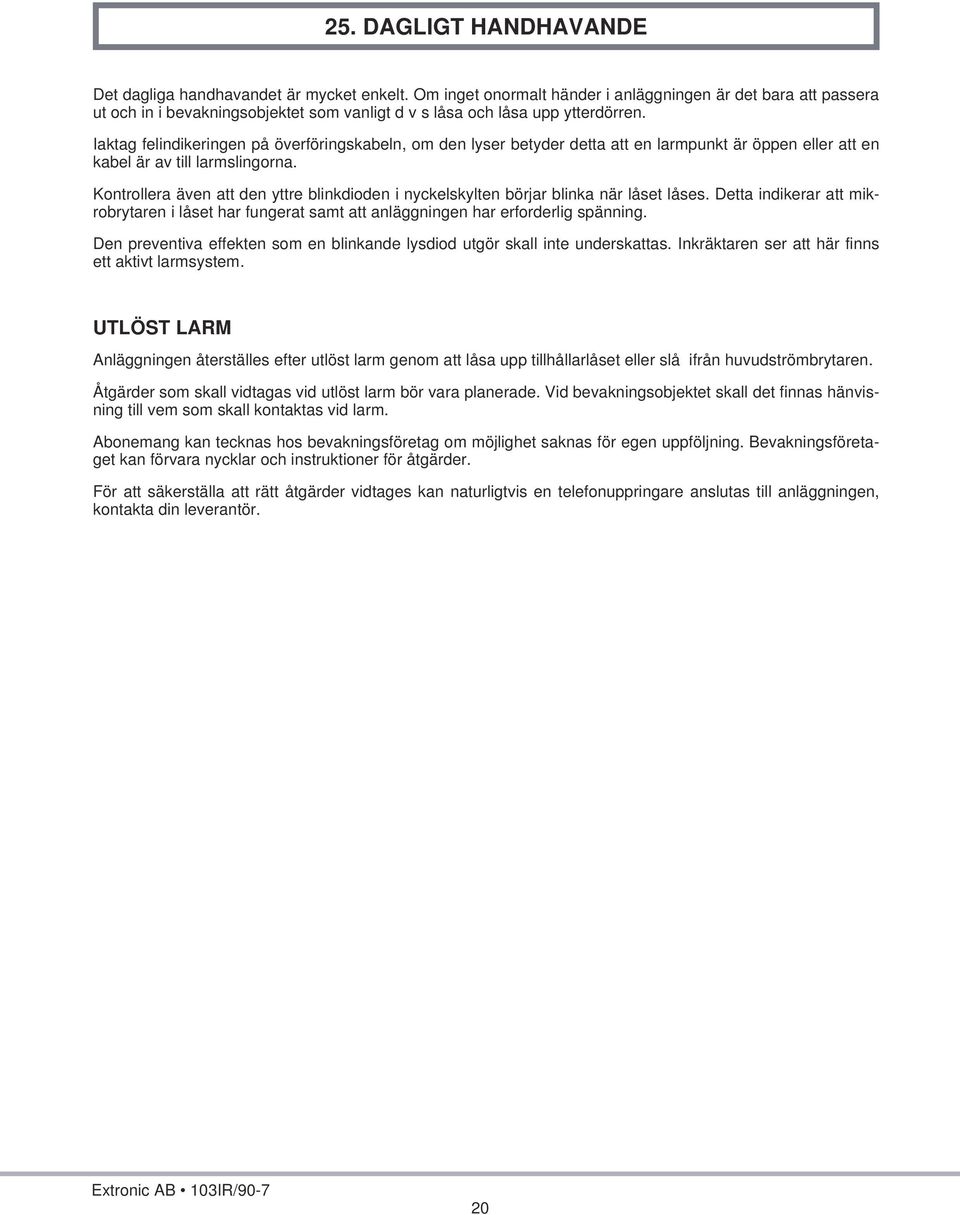

20 25. DAGLIGT HANDHAVANDE Det dagliga handhavandet är mycket enkelt. Om inget onormalt händer i anläggningen är det bara att passera ut och in i bevakningsobjektet som vanligt d v s låsa och låsa upp ytterdörren. Iaktag felindikeringen på överföringskabeln, om den lyser betyder detta att en larmpunkt är öppen eller att en kabel är av till larmslingorna. Kontrollera även att den yttre blinkdioden i nyckelskylten börjar blinka när låset låses. Detta indikerar att mikrobrytaren i låset har fungerat samt att anläggningen har erforderlig spänning. Den preventiva effekten som en blinkande lysdiod utgör skall inte underskattas. Inkräktaren ser att här finns ett aktivt larmsystem. UTLÖST LARM Anläggningen återställes efter utlöst larm genom att låsa upp tillhållarlåset eller slå ifrån huvudströmbrytaren. Åtgärder som skall vidtagas vid utlöst larm bör vara planerade. Vid bevakningsobjektet skall det finnas hänvisning till vem som skall kontaktas vid larm. Abonemang kan tecknas hos bevakningsföretag om möjlighet saknas för egen uppföljning. Bevakningsföretaget kan förvara nycklar och instruktioner för åtgärder. För att säkerställa att rätt åtgärder vidtages kan naturligtvis en telefonuppringare anslutas till anläggningen, kontakta din leverantör. 20

21 26. HUVUDSCHEMA Inkopplingsexempel på centralens vänstra sida i grundutförandet Inkopplingsexempel på centralens högra sida i grundutförandet 21
