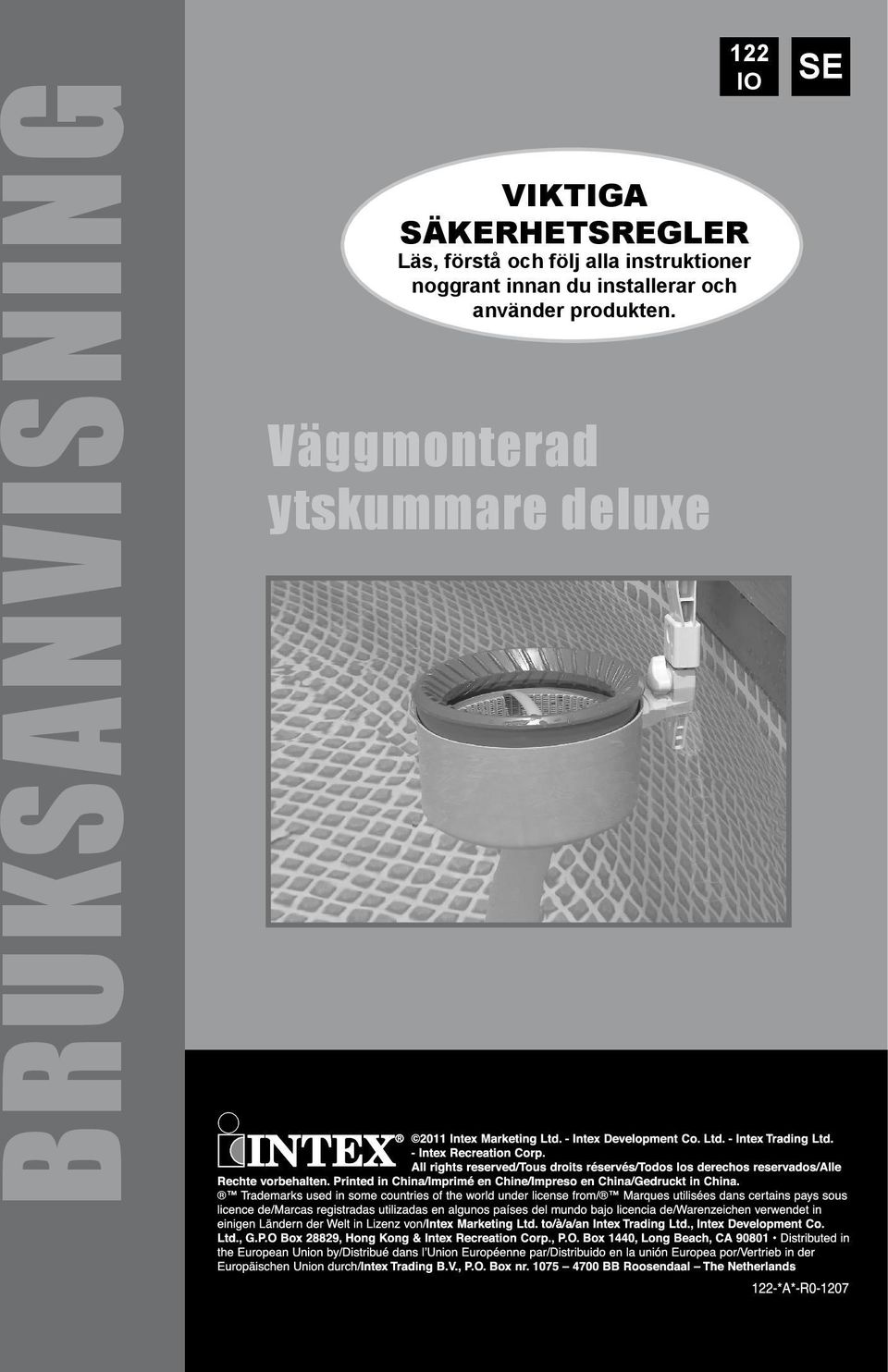

1 BRUKSANVISNING VIKTIGA SÄKERHETSREGLER Läs, förstå och följ alla instruktioner noggrant innan du installerar och använder produkten. Väggmonterad ytskummare deluxe 122

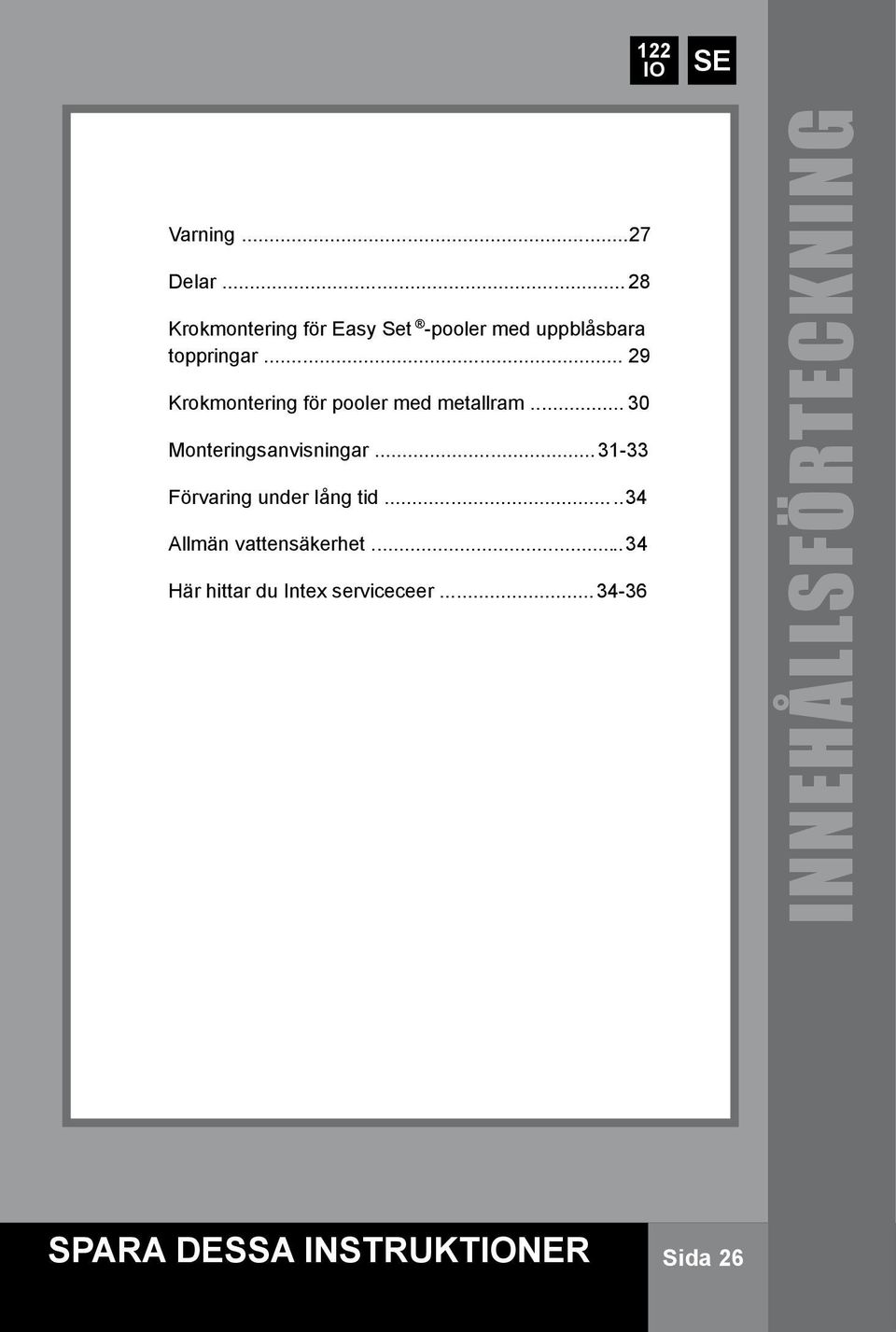

2 Varning...27 Delar Krokmontering för Easy Set -pooler med uppblåsbara toppringar Krokmontering för pooler med metallram Monteringsanvisningar Förvaring under lång tid Allmän vattensäkerhet Här hittar du Intex serviceceer INNEHÅLLSFÖRTECKNING SPARA DESSA INSTRUKTNER Sida 26

3 VIKTIGA SÄKERHETSREGLER Läs, förstå och följ alla instruktioner noggrant innan du installerar och använder produkten. VARNING LÅT INTE BARN ANVÄNDA DEN HÄR PRODUKTEN. ENDAST FÖR ANVÄNDNING AV VUXNA. ANVÄND INTE FILTERPUMPEN MEDAN POOLEN ANVÄNDS. STARK SUGFUNKTN. TA INTE BORT ELLER BLOCKERA ÖPPNINGEN PÅ DEN FLYTANDE HYLSAN MEDAN PUMPEN ANVÄNDS! HÅLL HÄNDER OCH HÅR BORTA FRÅN SKIMMERN OCH ÖPPNINGEN PÅ DEN FLYTANDE HYLSAN MEDAN FILTERPUMPEN ANVÄNDS! STÄNG AV ELLER KOPPLA UR FILTERPUMPEN INNAN DU JUSTERAR, RENGÖR, LAGAR ELLER TAR BORT SKIMMERN, KORGEN ELLER DEN FLYTANDE HYLSAN. TA BORT ALLA UNDERHÅLLSDELAR NÄR POOLEN ANVÄNDS. OM DESSA VARNINGAR INTE RESPEKTERAS KAN DET RESULTERA I SKADA PÅ EGENDOM, ELCHOCK, ALLVARLIG SKADA, DRUNKNING ELLER DÖD. SÄKERHETSREGLER De varningar, instruktioner och säkerhetsregler som medföljer produkten anger några vanliga risker med vattenleksprodukter, men täcker inte alla tillfällen då risker och fara kan uppstå. Använd sunt förnuft och gott omdöme när du utövar en vattenaktivitet. Krav för filterpumpens genomströmningshastighet: liter/timme SPARA DESSA INSTRUKTNER Sida 27

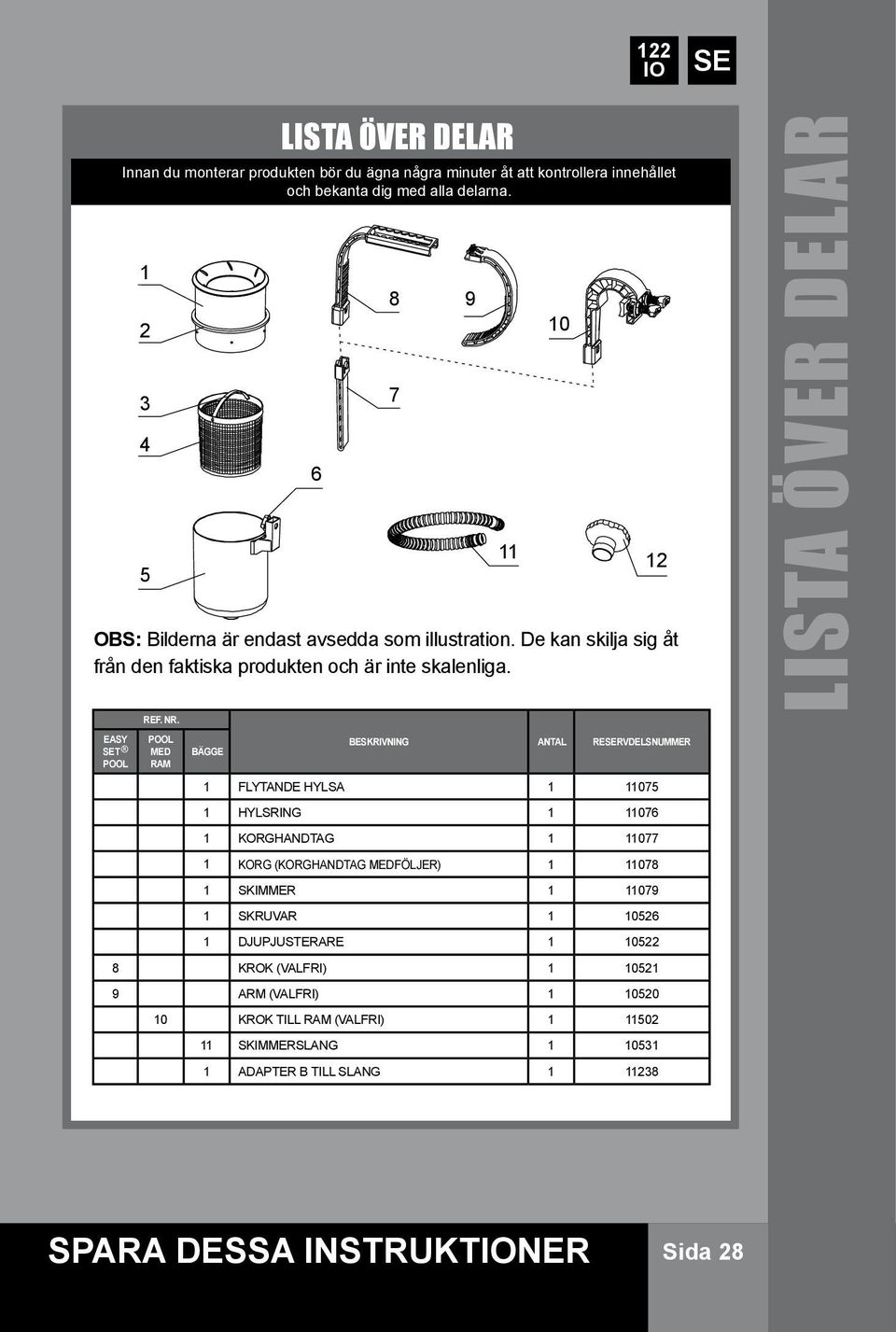

4 LISTA ÖVER DELAR Innan du monterar produkten bör du ägna några minuter åt att kontrollera innehållet och bekanta dig med alla delarna OBS: Bilderna är endast avsedda som illustration. De kan skilja sig åt från den faktiska produkten och är inte skalenliga LISTA ÖVER DELAR REF. NR. EASY T POOL MED BÄGGE BESKRIVNING ANTAL RERVDELSNUMMER POOL RAM 1 FLYTANDE HYLSA HYLSRING KORGHANDTAG KORG (KORGHANDTAG MEDFÖLJER) SKIMMER SKRUVAR DJUPJUSTERARE KROK (VALFRI) ARM (VALFRI) KROK TILL RAM (VALFRI) SKIMMERSLANG ADAPTER B TILL SLANG SPARA DESSA INSTRUKTNER Sida 28

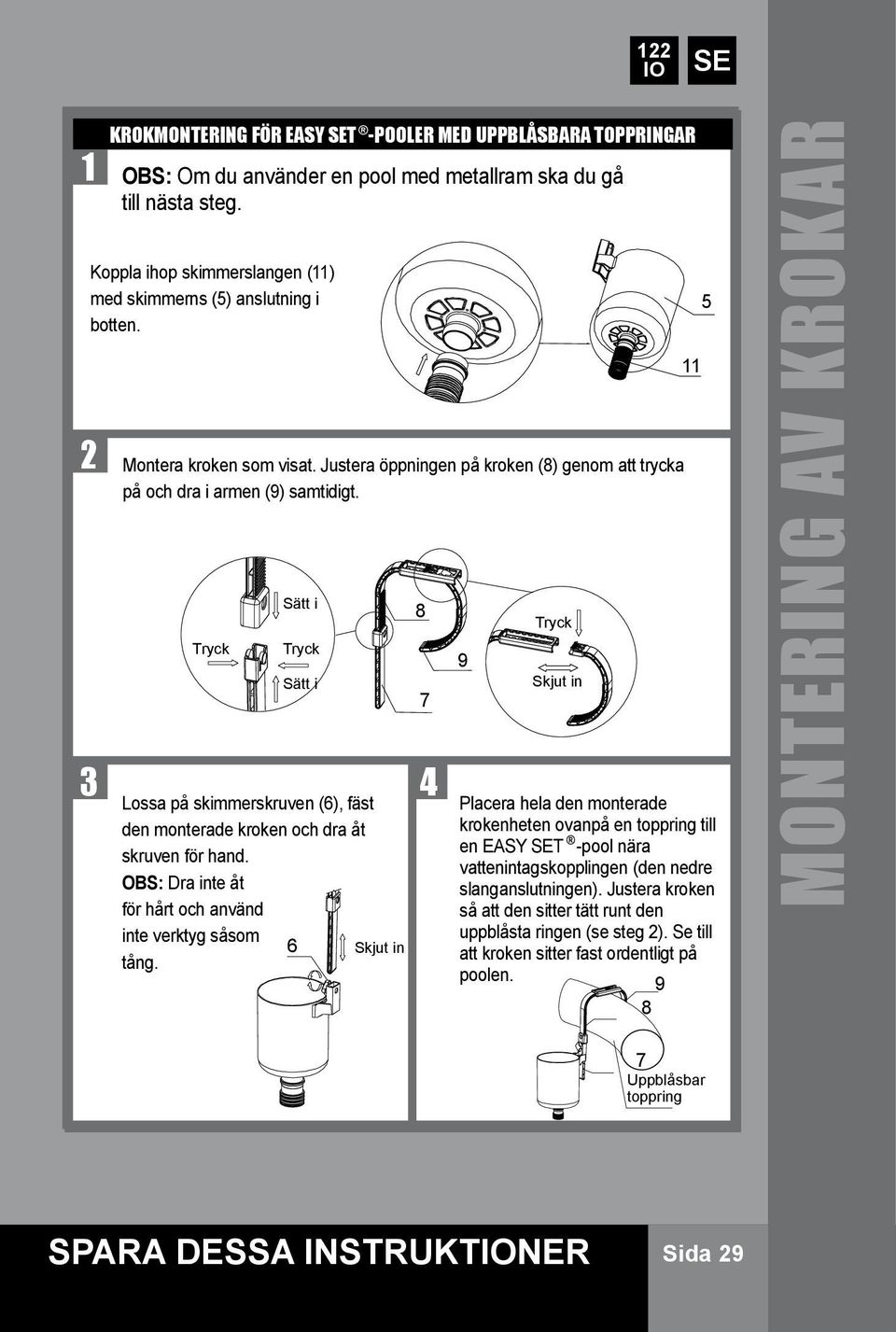

5 1 2 KROKMONTERING FÖR EASY T -POOLER MED UPPBLÅSBARA TOPPRINGAR OBS: Om du använder en pool med metallram ska du gå till nästa steg. Koppla ihop skimmerslangen (11) med skimmerns (5) anslutning i botten. Montera kroken som visat. Justera öppningen på kroken (8) genom att trycka på och dra i armen (9) samtidigt. Tryck Sätt i Tryck Sätt i 3 4 Lossa på skimmerskruven (6), fäst den monterade kroken och dra åt skruven för hand. OBS: Dra inte åt för hårt och använd inte verktyg såsom 6 Skjut in tång Tryck Skjut in 11 Placera hela den monterade krokenheten ovanpå en toppring till en EASY T -pool nära vattenintagskopplingen (den nedre slanganslutningen). Justera kroken så att den sitter tätt runt den uppblåsta ringen (se steg 2). Se till att kroken sitter fast ordentligt på poolen MONTERING AV KROKAR 7 Uppblåsbar toppring SPARA DESSA INSTRUKTNER Sida 29

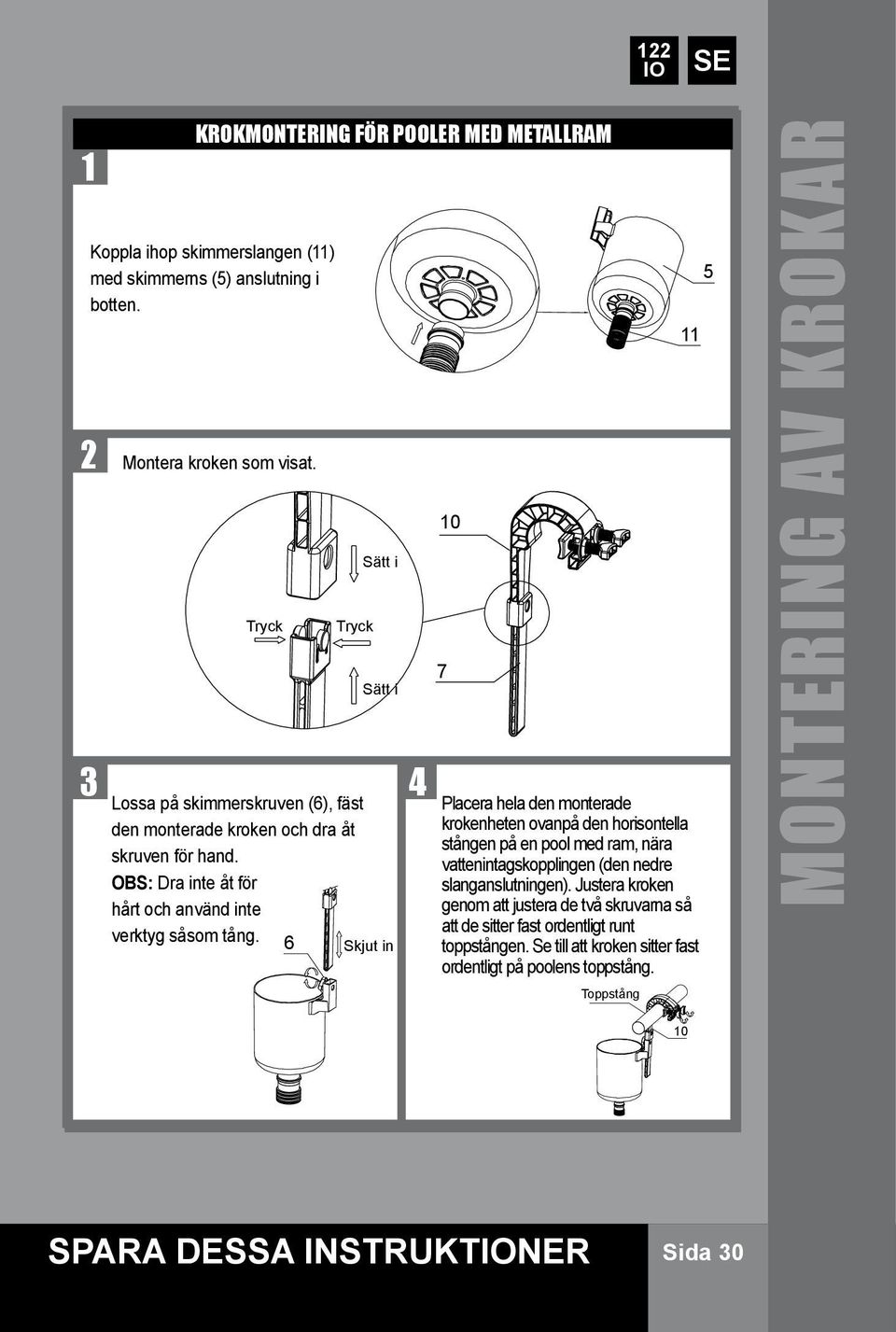

6 1 2 KROKMONTERING FÖR POOLER MED METALLRAM Koppla ihop skimmerslangen (11) med skimmerns (5) anslutning i botten. Montera kroken som visat. Tryck Tryck Sätt i Sätt i 3 4 Lossa på skimmerskruven (6), fäst den monterade kroken och dra åt skruven för hand. OBS: Dra inte åt för hårt och använd inte verktyg såsom tång. 6 Skjut in Placera hela den monterade krokenheten ovanpå den horisontella stången på en pool med ram, nära vattenintagskopplingen (den nedre slanganslutningen). Justera kroken genom att justera de två skruvarna så att de sitter fast ordentligt runt toppstången. Se till att kroken sitter fast ordentligt på poolens toppstång. Toppstång 5 MONTERING AV KROKAR 10 SPARA DESSA INSTRUKTNER Sida 30

7 1 2 a a MONTERINGSANVISNINGAR För pooler på upp till 488 cm: Skruva loss silfiltret från den gängade nedre filterhållaren från insidan av poolen. Nedre slanganslutning Insida av poolvägg Easy Set -pool Övre slanganslutning Beroende på poolens storlek. För pooler på upp till 488 cm med filter Gängad filterhållare 12 Skruva fast adaptern till slang B (12) till den gängade filterhållaren, från insidan av poolen. b För pooler på 549 cm eller mer med stort filter Gängad filterhållare 12 Gängad filterhållare Silfilter b Pool med metallram Nedre slanganslutning Insida av poolvägg Koppla fast den andra änden av skimmerslangen (11) till slangen till adapter B (12) MONTERINGSANVISNINGAR Skruva fast adaptern till slang B (12) till den gängade filterhållaren, från insidan av poolen. Koppla fast den andra änden av skimmerslangen (11) till slangen till adapter B (12). SPARA DESSA INSTRUKTNER Sida 31

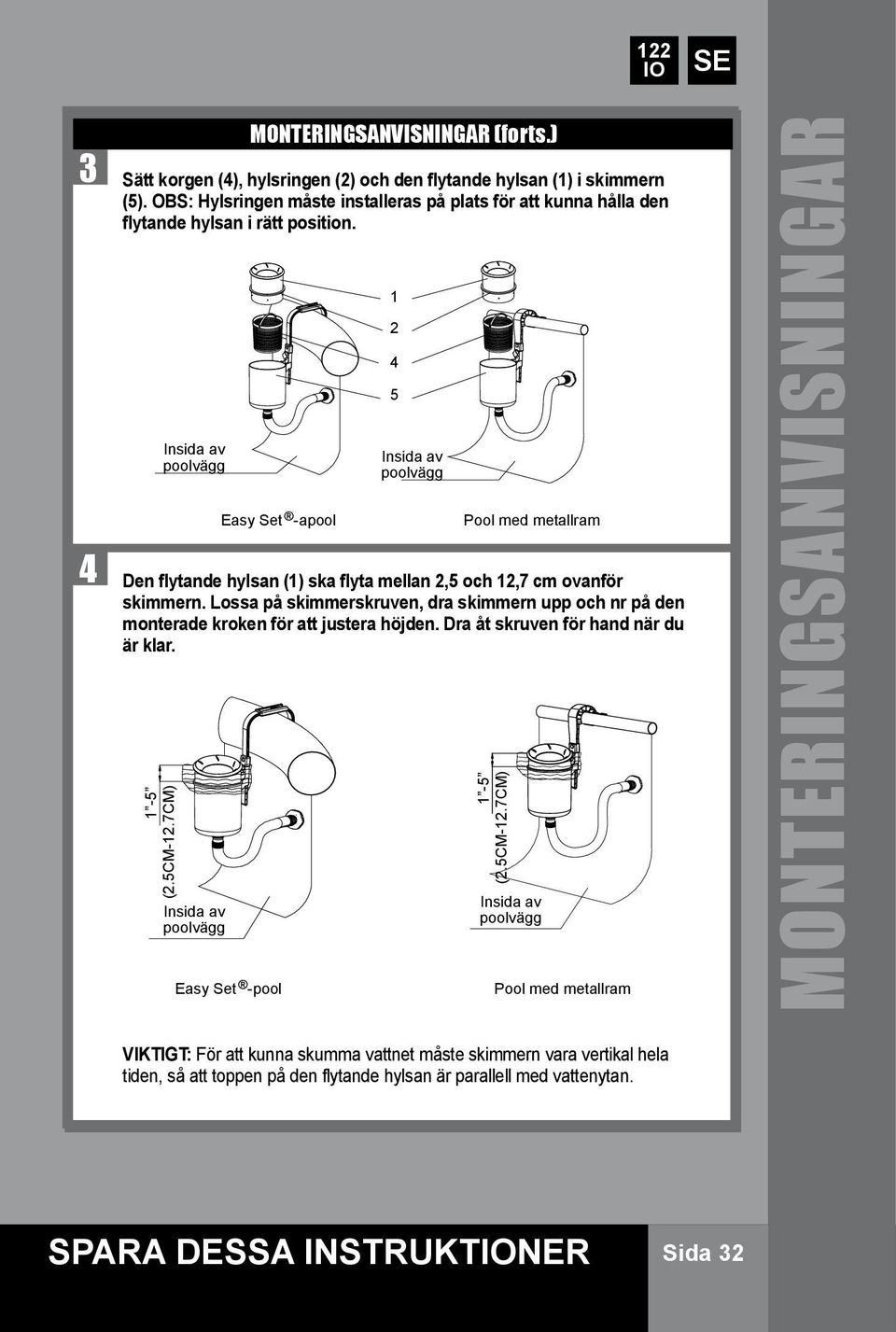

8 3 4 MONTERINGSANVISNINGAR (forts.) Sätt korgen (4), hylsringen (2) och den flytande hylsan (1) i skimmern (5). OBS: Hylsringen måste installeras på plats för att kunna hålla den flytande hylsan i rätt position. Insida av poolvägg Den flytande hylsan (1) ska flyta mellan 2,5 och 12,7 cm ovanför skimmern. Lossa på skimmerskruven, dra skimmern upp och nr på den monterade kroken för att justera höjden. Dra åt skruven för hand när du är klar. 1-5 (2.5CM-12.7CM) Insida av poolvägg Easy Set -apool Easy Set -pool Insida av poolvägg Pool med metallram 1-5 (2.5CM-12.7CM) Insida av poolvägg Pool med metallram MONTERINGSANVISNINGAR VIKTIGT: För att kunna skumma vattnet måste skimmern vara vertikal hela tiden, så att toppen på den flytande hylsan är parallell med vattenytan. SPARA DESSA INSTRUKTNER Sida 32

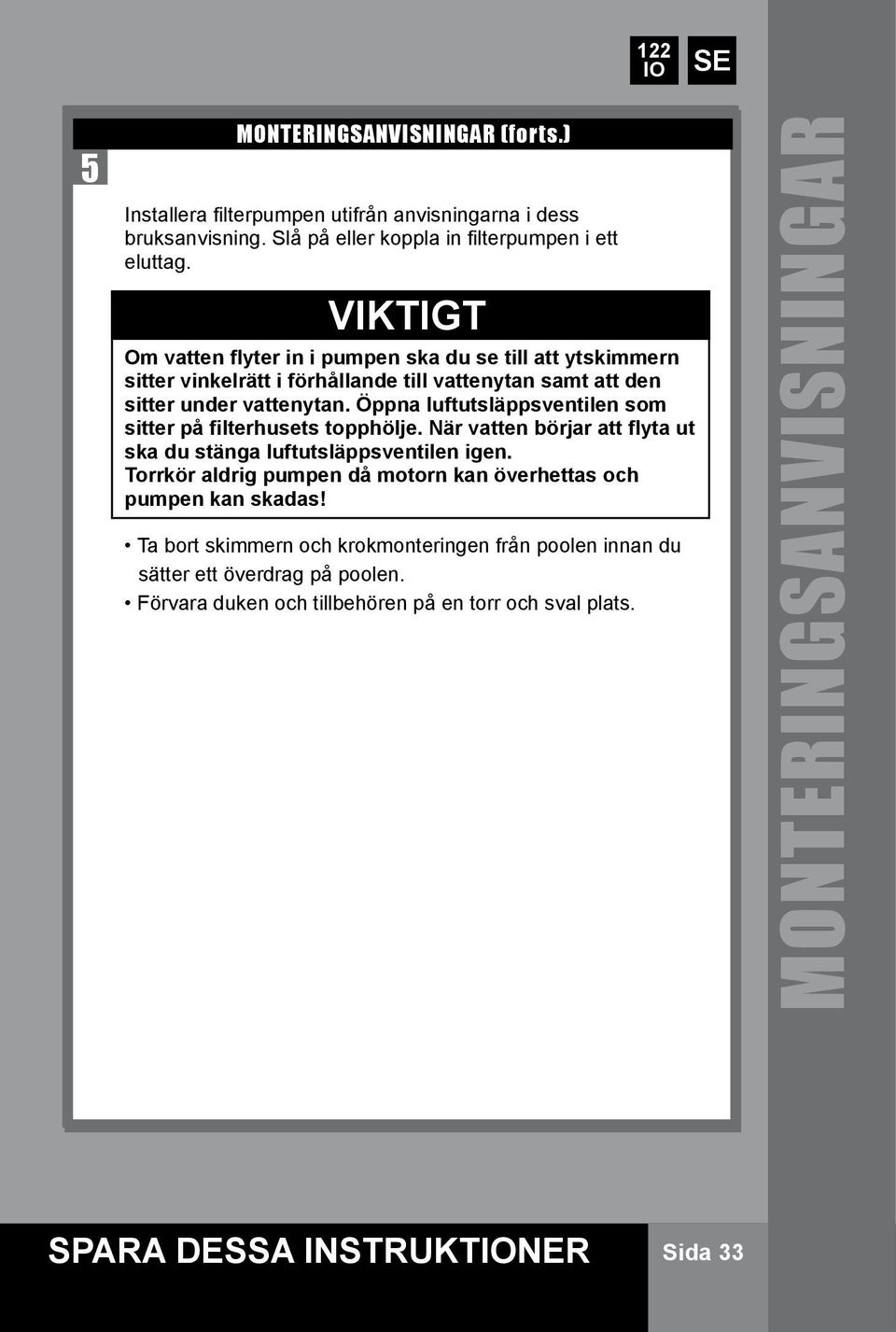

9 5 MONTERINGSANVISNINGAR (forts.) Installera filterpumpen utifrån anvisningarna i dess bruksanvisning. Slå på eller koppla in filterpumpen i ett eluttag. VIKTIGT Om vatten flyter in i pumpen ska du se till att ytskimmern sitter vinkelrätt i förhållande till vattenytan samt att den sitter under vattenytan. Öppna luftutsläppsventilen som sitter på filterhusets topphölje. När vatten börjar att flyta ut ska du stänga luftutsläppsventilen igen. Torrkör aldrig pumpen då motorn kan överhettas och pumpen kan skadas! Ta bort skimmern och krokmonteringen från poolen innan du sätter ett överdrag på poolen. Förvara duken och tillbehören på en torr och sval plats. MONTERINGSANVISNINGAR SPARA DESSA INSTRUKTNER Sida 33

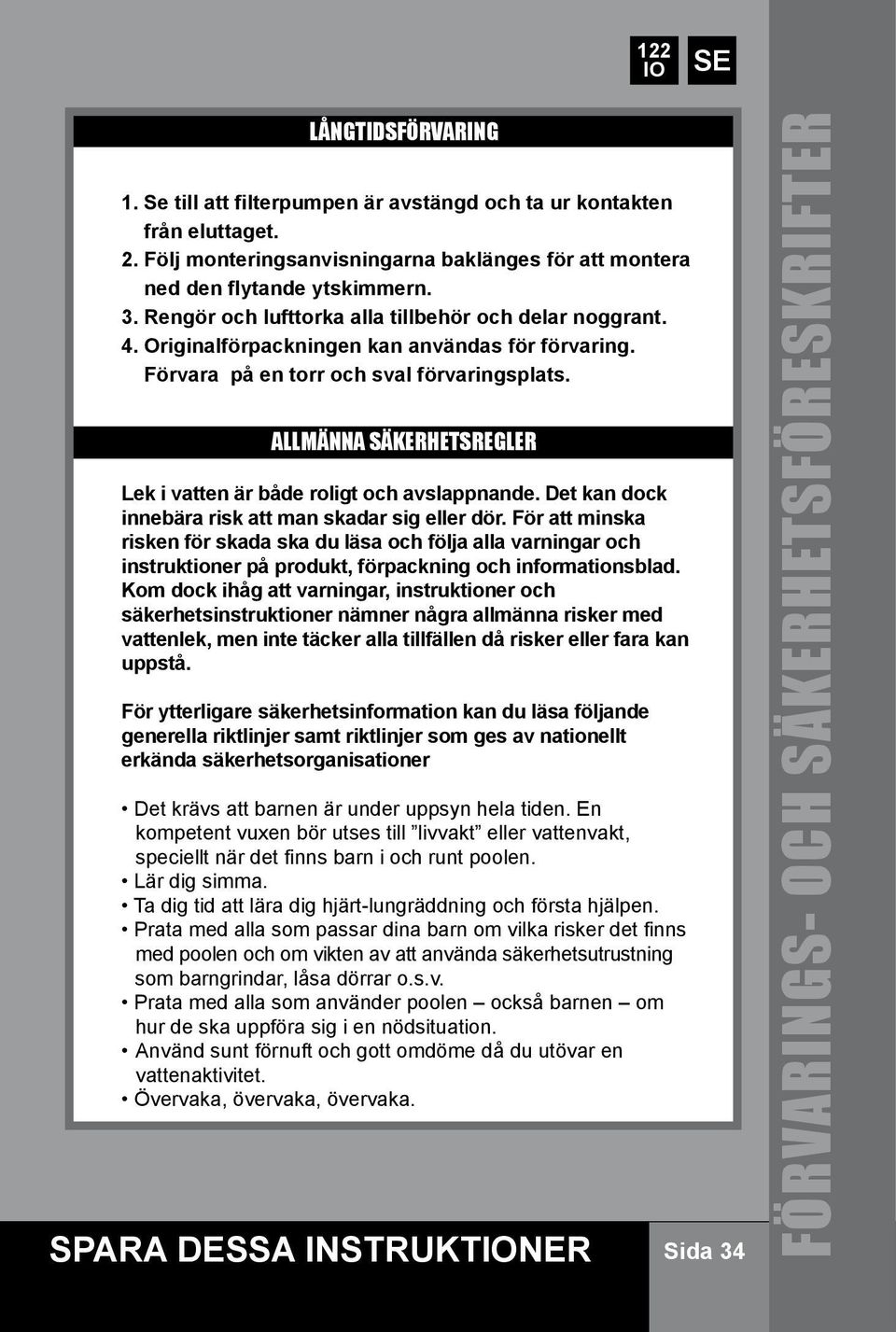

10 LÅNGTIDSFÖRVARING 1. Se till att filterpumpen är avstängd och ta ur kontakten från eluttaget. 2. Följ monteringsanvisningarna baklänges för att montera ned den flytande ytskimmern. 3. Rengör och lufttorka alla tillbehör och delar noggrant. 4. Originalförpackningen kan användas för förvaring. Förvara på en torr och sval förvaringsplats. ALLMÄNNA SÄKERHETSREGLER Lek i vatten är både roligt och avslappnande. Det kan dock innebära risk att man skadar sig eller dör. För att minska risken för skada ska du läsa och följa alla varningar och instruktioner på produkt, förpackning och informationsblad. Kom dock ihåg att varningar, instruktioner och säkerhetsinstruktioner nämner några allmänna risker med vattenlek, men inte täcker alla tillfällen då risker eller fara kan uppstå. För ytterligare säkerhetsinformation kan du läsa följande generella riktlinjer samt riktlinjer som ges av nationellt erkända säkerhetsorganisationer Det krävs att barnen är under uppsyn hela tiden. En kompetent vuxen bör utses till livvakt eller vattenvakt, speciellt när det finns barn i och runt poolen. Lär dig simma. Ta dig tid att lära dig hjärt-lungräddning och första hjälpen. Prata med alla som passar dina barn om vilka risker det finns med poolen och om vikten av att använda säkerhetsutrustning som barngrindar, låsa dörrar o.s.v. Prata med alla som använder poolen också barnen om hur de ska uppföra sig i en nödsituation. Använd sunt förnuft och gott omdöme då du utövar en vattenaktivitet. Övervaka, övervaka, övervaka. SPARA DESSA INSTRUKTNER Sida 34 FÖRVARINGS- OCH SÄKERHETSFÖRESKRIFTER

11 Om du har frågor som rör service eller vill beställa reservdelar, kontakta närmaste kontor nedan eller gå in på vår hemsida där du kan få svar på de vanligaste frågorna. Område Plats Område Plats ASIEN I 9 SPANIEN / PORTUGAL 1 EUROPA I.cn, AUSTRALIEN FRANKRIKE NYA ZEALAND TYSKLAND S I 8 MELLANÖSTERN ( /min) ITALIEN 2 SYDAFRIKA STORBRITANNIEN J CHILE / URUGUAY ARGENTINA SCHWEICH PERU SPARA DESSA INSTRUKTNER Sida 35

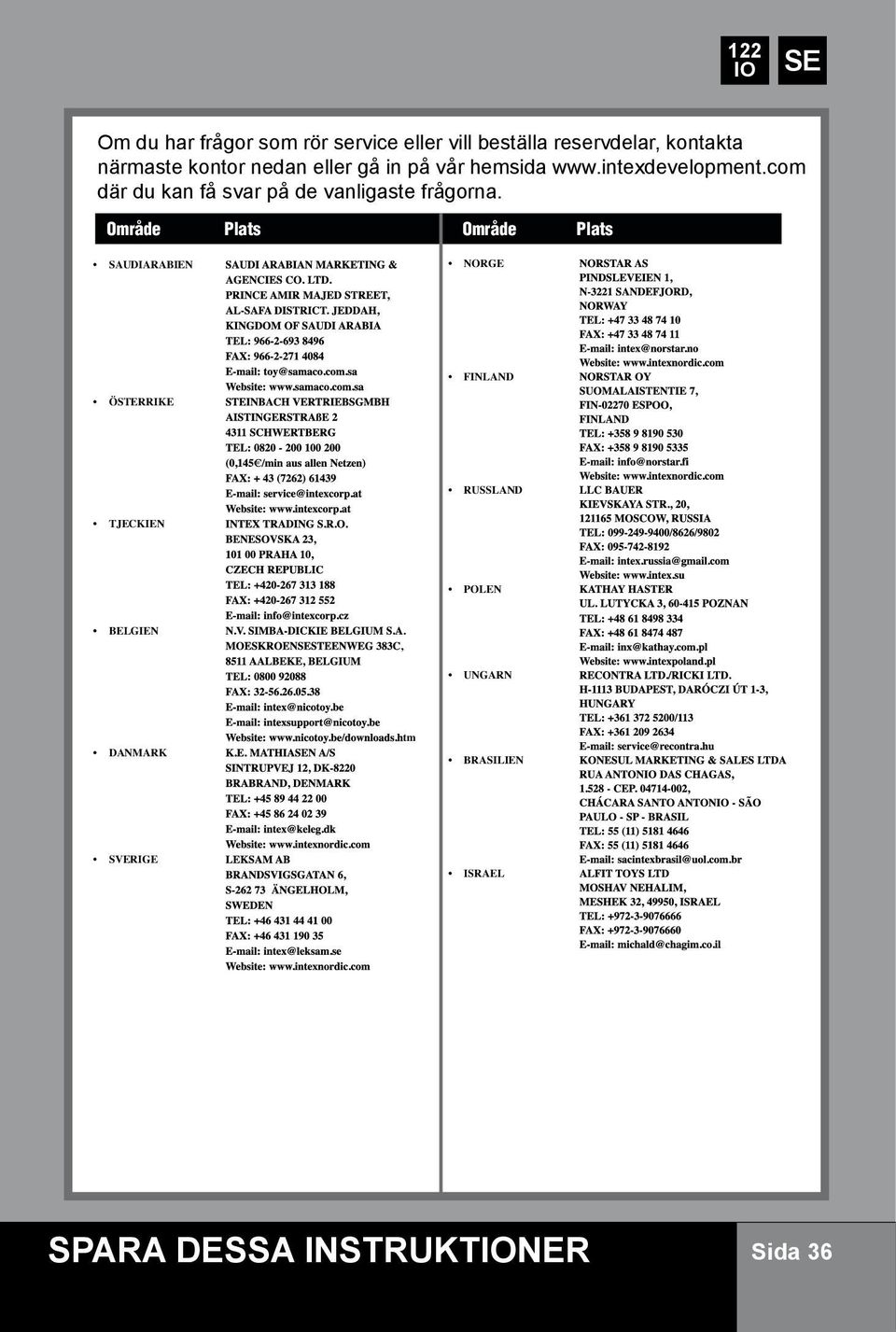

12 Om du har frågor som rör service eller vill beställa reservdelar, kontakta närmaste kontor nedan eller gå in på vår hemsida där du kan få svar på de vanligaste frågorna. Område Plats Område Plats SAUDIARABIEN NORGE FINLAND ÖSTERRIKE RUSSLAND TJECKIEN POLEN BELGIEN., UNGARN DANMARK tm BRASILIEN SVERIGE ISRAEL SPARA DESSA INSTRUKTNER Sida 36
